ИЗДЕЛИЯ КАБЕЛЬНЫЕ

ТОМ 1

КАБЕЛИ, ПРОВОДА И ШНУРЫ СИЛОВЫЕ

Часть I

информационно-технический сборник

Москва

ОАО ВНИИКП

СОДЕРЖАНИЕ

Введение. 1

Раздел I. 2

Кабели силовые для стационарной прокладки на напряжение до 35 кВ.. 2

1. Общая характеристика кабелей силовых для стационарной прокладки на напряжение до 35 кВ.. 2

2. Кабели с пластмассовой изоляцией. 11

3. Кабели с бумажной изоляцией. 83

4. Кабели с резиновой изоляцией. 97

Раздел II. 102

Кабели силовые для стационарной прокладки на напряжение 110 кВ и выше. 102

1. Общая характеристика кабелей силовых для стационарной прокладки на напряжение 110 кВ и выше. 102

2. Кабели с пластмассовой изоляцией. 105

3. Кабели с бумажной изоляцией. 109

ВВЕДЕНИЕ

Информационно-технический сборник «Изделия кабельные» состоит из семи томов:

1. Кабели, провода и шнуры силовые.

2. Кабели, провода и шнуры связи.

3. Кабели управления, контроля, сигнализации и блокировки.

4. Кабели и провода монтажные.

5. Провода обмоточные.

6. Кабели и провода различного назначения.

7. Информационные приложения.

Настоящий том информационно-технического сборника состоит из четырех частей и содержит номенклатуру, конструкции и основные технические характеристики силовых кабелей, проводов силовых изолированных и неизолированных и силовых шнуров, выпускаемых по государственным стандартам и техническим условиям кабельной промышленностью Содружества Независимых Государств, и служит для предварительного выбора кабелей, проводов и шнуров без непосредственного ознакомления со стандартами и техническими условиями.

В первой части приведена информация по силовым кабелям для стационарной прокладки; во второй части - по силовым кабелям для нестационарной прокладки, проводам для воздушных линий и проводам неизолированным гибким; в третьей части - по проводам силовым изолированным; в четвертой части - по проводам и кабелям нагревательным и для подвижного состава транспорта, проводам и шнурам соединительным.

В информационных приложениях (том 7 информационно-технического сборника) приведены:

- в приложении I - реквизиты разработчиков и заводов-изготовителей кабельных изделий;

- в приложении II - перечень содержащихся в сборнике государственных стандартов и технических условий в порядке возрастания номеров;

- в приложении III - марки содержащихся в сборнике кабельных изделий в алфавитном порядке.

Информационно-технический сборник не заменяет действующей нормативно-технической документации и не является юридическим документом для предъявления рекламаций.

Вся информация по нормативно-технической документации приведена по состоянию на 01.10.2004 г.

СОСТАВИТЕЛИ: коллектив технического отдела ОАО ВНИИКП.

Под общей редакцией Балашова А.И.

Раздел I

КАБЕЛИ СИЛОВЫЕ ДЛЯ СТАЦИОНАРНОЙ ПРОКЛАДКИ НА НАПРЯЖЕНИЕ ДО 35 кВ

1. ОБЩАЯ ХАРАКТЕРИСТИКА КАБЕЛЕЙ СИЛОВЫХ ДЛЯ СТАЦИОНАРНОЙ ПРОКЛАДКИ НА НАПРЯЖЕНИЕ ДО 35 кВ

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение до 35 кВ включительно частотой 50 Гц для сетей с изолированной нейтралью. Кабели могут быть использованы в сетях переменного напряжения с заземленной нейтралью и в сетях постоянного напряжения. При этом номинальное напряжение кабелей в сетях постоянного напряжения не должно превышать номинальное напряжение при работе в сетях переменного напряжения более, чем в 2,5 раза.

Кабели подразделяют:

A. По виду изоляции и оболочки:

кабели с пластмассовой изоляцией в пластмассовой или металлической оболочке;

кабели с пропитанной бумажной изоляцией в металлической оболочке;

кабели с бумажной изоляцией, пропитанной нестекающим составом, в металлической оболочке;

кабели с резиновой изоляцией в пластмассовой, резиновой или металлической оболочке.

Б. По значению номинального напряжения Uo/U, которое выбирается из ряда: 0,38/0,66; 0,6/1; 1,8/3; 3/3; 3,6/6; 6/6; 6/10; 8,7/10; 10/10; 8,7/15; 12/20; 12,7/22; 18/30; 20/20; 35/35 кВ, где Uо - напряжение между жилой и экраном или металлической оболочкой, или землей; U - напряжение между жилами.

B. По номинальному сечению токопроводящих жил, которое выбирается из ряда: 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000 мм2.

В многожильных кабелях сечение жил не более 300 мм2.

Двухжильные кабели имеют все жилы одинакового сечения.

Трех- и четырехжильные кабели имеют все жилы одинакового сечения (в том числе и нулевую) или одну жилу меньшего сечения (нулевую или жилу заземления). Пятижильные кабели имеют одну жилу меньшего сечения (жилу заземления), шестижильные - две жилы.

Г. По числу токопроводящих жил (1, 2, 3, 4, 5 или 6) и их конструкции. В одножильных кабелях, в многожильных кабелях сечением до 16 мм2, а также в многожильных кабелях с отдельными оболочками или экранами по каждой жиле и в кабелях с резиновой изоляцией жила имеет круглую форму.

Токопроводящие жилы кабелей с поясной изоляцией сечением до 50 мм2 могут быть круглыми или фасонными (секторной или сегментной формы), а свыше 50 мм2 - только фасонными (рис. 1).

В коаксиальных конструкциях жилы выполнены в виде концентричных повивов проволок по слоям изоляции.

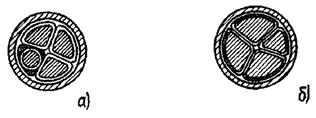

Рис. 1. Схема четырехжильных кабелей

а - с секторными рабочими жилами и круглой нулевой жилой;

б - с секторными жилами.

Д. По материалу жилы (медь, алюминий), изоляции (поливинилхлоридный пластикат, полиэтилен, пропитанная бумага, резина), оболочки (алюминий, свинец, поливинилхлоридный пластикат, полиэтилен самозатухающий, резина).

Е. По особенностям конструкции сердечника кабеля

Небронированные двухжильные и трехжильные кабели с пластмассовой и резиновой изоляцией на напряжение до 1 кВ и сечением до 16 мм2 могут быть плоскими с параллельно уложенными жилами.

На скрученные с заполнением или без него изолированные жилы многожильных кабелей наложена поясная изоляция.

Кабели на напряжение от 3,6/6 до 10 кВ по поясной изоляции имеют электропроводящий экран, а кабели на напряжение 10 кВ и выше имеют электропроводящие экраны поверх жил и изоляции.

Трехжильные кабели на напряжение 20 и 35 кВ имеют металлические оболочки по каждой изолированной жиле.

Ж. По типу защитного покрова по ГОСТ 7006-72

Обозначение защитного покрова, состоящее из обозначений его элементов в соответствии с табл. 1, входит в марку кабеля.

Таблица 1

Конструкция элементов защитного покрова

Обозначение

Подушка

Без подушки

б

Битум - бумага - битум1) - бумага - битум (под ленточную броню)

Без обозначения

Битум - бумага - битум - пряжа - битум (под проволочную броню)

То же

Битум - ленты пластмассовые - бумага - битум - бумага - битум (под ленточную броню)

л

Битум - ленты пластмассовые - бумага - битум - пряжа - битум (под проволочную броню)

л

Битум - ленты пластмассовые - бумага - битум - ленты пластмассовые - бумага - битум (под ленточную броню)

Битум - ленты пластмассовые - бумага - битум - ленты пластмассовые - пряжа - битум (под проволочную броню)

Битум - ленты пластмассовые - стеклопряжа

нл

Битум - полиэтиленовый шланг - бумага - битум - бумага - битум

п

Битум - лента пластмассовая2) - поливинилхлоридный шланг - бумага - битум - бумага - битум

в

Броня

Стальные или стальные оцинкованные ленты

Б

Стальные оцинкованные круглые проволоки

К или П

Наружный покров

Битум - пряжа - битум - меловое или слюдяное покрытие

Без обозначения

Негорючий состав - стеклопряжа - негорючий состав - меловое или слюдяное покрытие

н

Битум - лента пластмассовая - полиэтиленовый шланг3)

Шп

То же, с шлангом из самозатухающего полиэтилена

Шпс

Битум - лента пластмассовая - поливинилхлоридный шланг3)

Шв

Без наружного покрова

Г

1) Для кабелей в неметаллической оболочке первый и второй слои битума не накладываются.

2) Допускается не накладывать ленту пластмассовую.

3) В защитных покровах без подушки с ленточной оцинкованной броней битум и ленты пластмассовые не накладываются.

Преимущественная область применения кабеля с конкретной оболочкой и защитным покровом приведена в табл. 2.

Таблица 2

Оболочка

Тип защитного покрова

Преимущественная область применения кабеля

Пластмассовая или резиновая

Без защитного покрова

(Г)

В земле (траншеях), в помещениях (туннелях), каналах, коллекторах, производственных помещениях, на кабельных эстакадах, по мостам, если кабель при эксплуатации не подвергается растягивающим усилиям, в среде с любой степенью коррозионной активности

Пластмассовая или резиновая

(Б)

То же, при наличии опасности механических повреждений при эксплуатации

БбШв

То же

БГ

То же, кроме прокладки в земле (траншеях)

Пластмассовая или резиновая

К

В воде, в земле (траншеях) при значительных растягивающих усилиях при эксплуатации

КШп

То же, в том числе в морской воде

Алюминиевая

Без защитного покрова

В сухих помещениях (туннелях), каналах, коллекторах, производственных помещениях, в т.ч. пожароопасных

Бл

В земле (траншеях) с низкой и средней коррозионной активностью, если кабель при эксплуатации не подвергается растягивающим усилиям, и по эстакадам, мостам при наличии опасности механических повреждений

Б2л

В земле (траншеях) с повышенной коррозионной активностью, если кабель при эксплуатации не подвергается растягивающим усилиям

БлГ

В помещениях (туннелях), каналах, коллекторах, производственных помещениях, в т.ч. пожароопасных, на эстакадах при наличии опасности механических повреждений

Б2лГ

То же, в сырых и частично затапливаемых помещениях

БнлГ

В пожароопасных помещениях при наличии опасности механических повреждений

БвГ

В сырых, частично затапливаемых помещениях, каналах, кабельных эстакадах в среде со средней и высокой коррозионной активностью при наличии опасности механических повреждений

Бв

В земле (траншеях) со средней и высокой коррозионной активностью, если кабель при эксплуатации не подвергается растягивающим усилиям

Шп

То же

Б2лШп

То же, с высокой коррозионной активностью

Б2лШв

То же, а также в сырых, частично затапливаемых помещениях, каналах, на технологических эстакадах при наличии опасности механических повреждений

Шв

В земле (траншеях) с низкой и средней коррозионной активностью, в шахтах, не опасных по газу и пыли, если кабель при эксплуатации не подвергается растягивающим усилиям, в помещениях (туннелях), каналах, коллекторах, производственных помещениях, в т.ч. пожароопасных, по эстакадам и мостам при наличии опасности механических повреждений

Шпс

То же, кроме прокладки в шахтах

Кл (Пл)

В земле (траншеях) с низкой и средней коррозионной активностью при значительных растягивающих усилиях при эксплуатации

К2л (П2л)

То же, с высокой коррозионной активностью

К2лШв (П2лШв)

То же, при наличии блуждающих токов

Свинцовая

Без защитных покровов

В пожароопасных помещениях, в блоках при отсутствии опасности механических повреждений

Б

В земле (траншеях) с низкой и средней коррозионной активностью, если кабель при эксплуатации не подвергается растягивающим усилиям

Бл

То же, с высокой коррозионной активностью

Б2л

То же, при наличии блуждающих токов

БлГ

В сырых, частично затапливаемых помещениях и каналах, на эстакадах, в среде со средней и высокой коррозионной активностью при наличии опасности механических повреждений

Б2лГ

То же

Б2лШв

То же, а также в шахтах

Бн

В шахтах, если кабель при эксплуатации не подвергается растягивающим усилиям

Блн

То же

БШв

То же

Шв

В шахтах при отсутствии опасности механических повреждений

К

В воде при значительных растягивающих усилиях при эксплуатации

Кл (Пл)

В земле (траншеях), в воде, в шахтах, с любой степенью коррозионной активности при значительных растягивающих усилиях при эксплуатации

К2л (П2л)

То же, при наличии блуждающих токов

Клн (Плн)

В шахтах при значительных растягивающих усилиях при эксплуатации

КШв (ПШв)

То же

3. По климатическому исполнению и категории размещения по ГОСТ 15150-69, основные характеристики которых приведены в табл. 3.

Таблица 3

Наименование климатического исполнения и категории размещения

Обозначение

1. Климатическое исполнение для районов с климатом:

1.1. Умеренным

У

1.2. Умеренным и холодным

УХЛ

1.3. Холодным

ХЛ

1.4. Влажным тропическим

ТВ

1.5. Сухим тропическим

ТС

1.6. Сухим и влажным тропическим

Т

1.7. Умеренно холодным морским

М

1.8. Для всех видов климата, кроме очень холодного, на суше (общеклиматическое исполнение)

О

1.9. То же, на суше и на море

В

1.10. Умеренно холодным и морским тропическим, в т.ч. для судов неограниченного района плавания

ОМ

2. Категория размещения для эксплуатации:

2.1. На открытом воздухе

1

2.2. Под навесом (без прямого воздействия солнечного излучения и атмосферных осадков)

2

2.3. В закрытых помещениях без отопления

3

2.4. В отапливаемых помещениях

4

2.5. В помещениях с повышенной влажностью (в т.ч. в шахтах, не отапливаемых подземных помещениях, подвалах, в почве и т.п.)

5

И. Обозначение марки кабеля состоит из последовательно расположенных букв, обозначающих, как правило, материал жилы, изоляции, оболочки и тип защитного покрова.

Обозначение материала жилы, изоляции и оболочки соответствует указанному ниже:

медь                                                                                                      без обозначения

алюминий                                                                                                          А

свинец                                                                                                                С

поливинилхлоридный пластикат                                                                   В

полиэтилен                                                                                                        П

полиэтилен самозатухающий                                                                          Пс

полиэтилен вулканизирующийся                                                                   Пв

резина изоляционная                                                                                        Р

резина шланговая, не распространяющая горение                                       Н

резина изоляционная повышенной теплостойкости                                    Рт

термоэластопласт                                                                                              Т

пропитанная бумажная изоляция                                                     без обозначения

бумажная изоляция, пропитанная нестекающим составом                          Ц

В обозначение марки кабеля, не имеющего защитного покрова поверх оболочки, добавляется буква Г.

В обозначение трехжильных кабелей, изолированные жилы которых имеют металлическую оболочку, перед буквой, обозначающей материал металлической оболочки, вводится буква О.

В обозначение марки небронированных кабелей с круглыми жилами сечением до 50 мм2 с заполнением добавляют букву з.

В условное обозначение кабеля входит марка кабеля с добавлением цифр, последовательно указывающих число жил и их сечение, значение номинального напряжения и обозначение стандарта или технических условий на определенную марку кабеля. Для кабелей с однопроволочными жилами после обозначения сечения добавляют буквы «ож».

Основные размеры и параметры

А. Сечения токопроводящих жил однопроволочных или многопроволочных приведены в табл. 4.

Таблица 4

Жилы

Сечение жил, мм2

круглые

фасонные

медные

алюминиевые

медные

алюминиевые

Однопроволочные

1 - 50

2,5 - 240

25 - 50

25 - 240

Многопроволочные

16 - 1000

25 - 1000

25 - 300

25 - 240

Сечения нулевых жил (при меньшем сечении) и жил заземления приведены в табл. 5.

Таблица 5

Жилы

Номинальное сечение, мм2

Основная

1,0

1,5

2,5

4

6

10

16

25

35

50

70

95

120

150

185

240

300

400

Нулевая

1,0

1,5

2,5

4

6

10

16

16

25

25

35

25

35

50

35

50

70

35

70

50

70

95

50

95

70

120

95

150

185

240

Заземления

1,0

1,5

2,5

2,5

4

6

10

16

16

25

35

35

50

50

70

95

-

Б. Маркировка изолированных жил многожильных кабелей производится расцветкой или цифрами.

Расцветка изоляции может быть одноцветной или двухцветной. Применяется также расцветка при помощи цветных лент на жилах для кабелей с бумажной изоляцией.

Маркировка цифрами, начиная с нуля, производится печатанием или тиснением.

Жила заземления имеет зелено-желтую расцветку или обозначение цифрой 0. Нулевая жила равного сечения с основными жилами имеет голубой цвет для кабелей с пластмассовой и черный - для кабелей с резиновой изоляцией.

В. Наружный диаметр кабеля.

Г. Строительная длина кабеля.

Д. Расчетная масса 1 км кабеля (справочная величина).

Электрические параметры

А. Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, приведено в табл. 6 и определяется на одинарном, двойном или одинарно-двойном мосте постоянного напряжения с инструментальной погрешностью не более 0,2 % на строительной длине кабеля или образце длиной не менее 1 м.

Таблица 6

Номинальное сечение жилы, мм2

Электрическое сопротивление на длине 1 км при 20 °С, Ом, не менее, жилы

медной

алюминиевой

1,0

18,1

-

1,5

12,1

-

2,5

7,41

12,1

4

4,61

7,41

6

3,08

5,11

10

1,83

3,08

16

1,15

1,91

25

0,727

1,20

35

0,524

0,868

50

0,387

0,641

70

0,267

0,443

95

0,193

0,320

120

0,153

0,253

150

0,124

0,206

185

0,0991

0,164

240

0,0754

0,125

300

0,0601

0,100

400

0,0470

0,0778

500

0,0366

0,0605

625

0,0283

0,0469

800

0,0221

0,0367

1000

0,0176

0,0291

Б. Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, определяют на строительной длине или образце кабеля длиной не менее 10 м при напряжении от 100 до 1000 В с помощью измерительных схем и приборов, обеспечивающих погрешность не более 10 % для значений от 105 до 1010 Ом, не более 20 % для значений свыше 1010 до 1014 Ом и не более 25 % для значений свыше 1014 Ом.

Для одножильных кабелей измерение проводят между изолированной жилой и металлической оболочкой, экраном или броней, а при их отсутствии - между жилой и водой или металлическим стержнем, на который навивают образец кабеля или отдельной жилы плотными витками с натяжением не менее 20 Н на 1 мм2 номинального сечения жилы.

Для многожильных кабелей измерение проводят между каждой жилой и остальными жилами, соединенными между собой и с металлической оболочкой или экраном, или броней при их наличии.

В. Тангенс угла диэлектрических потерь (tg d) при температуре 20 °С определяют на строительной длине для кабелей на напряжение 10 кВ и более. Измерение проводят при напряжении, равном половине номинального напряжения Uо между жилой и металлической оболочкой (экраном) или между каждой жилой и остальными жилами, соединенными между собой и экраном, металлической оболочкой или броней. Измерительная схема должна обеспечивать измерение tg d в пределах от 10-4 до 1,1 с погрешностью не более ±(5.10-5 + 0,5 % измеряемой величины).

Приращение тангенса угла диэлектрических потерь (Dtg d) определяют на строительной длине при повышении напряжения в диапазоне от 0,5 до 2 Uо. В некоторых случаях нормируется также tg d при температуре меньшей, равной или превышающей длительно допустимую температуру нагрева жил, измеряемый на образцах кабеля длиной не менее 5 м.

Г. Уровень частичных разрядов кабелей с пластмассовой изоляцией определяют на строительной длине или образцах кабеля при напряжении 1,5 Uо, приложенном между жилой и экраном с помощью установки, включающей в себя источник высокого напряжения промышленной частоты, высоковольтный вольтметр, измерительный элемент, детектор, калибратор частичных разрядов, генератор двойных импульсов и, при необходимости, конечный импеданс и подавитель отражений.

Заданное значение уровня частичных разрядов не должно повышаться после воздействия трех циклов нагрева до температуры на 10 °С превышающей длительно допустимую температуру нагрева жилы и последующего охлаждения до температуры окружающей среды, а также после трех циклов изгиба с диаметром, нормируемым при испытаниях на навивание.

Механические параметры

Стойкость кабеля к механическим воздействиям определяется стойкостью к навиванию отрезка кабеля вокруг цилиндра установленного диаметра. Длина образца кабеля с бумажной изоляцией не менее 5 м, с пластмассовой или резиновой - не менее 1,5 м. Кабели в алюминиевой оболочке подвергаются двум циклам навивания и разматывания, другие кабели - трем циклам. Образцы кабелей с пластмассовой или резиновой изоляцией перед навиванием должны быть выдержаны в течение от 45 до 240 мин в холодильной камере при температуре, нормированной для данного кабеля для прокладки без предварительного подогрева. После навивания образцы должны выдержать без пробоя в течение не менее 5 мин испытательное напряжение (1,5 - 5,0) Uo частотой 50 Гц, и защитный покров, оболочка, изоляция не должны иметь трещин, разрывов и других механических повреждений.

Условия эксплуатации

А. Значение номинального напряжения кабеля в зависимости от типа сети должно соответствовать табл. 7.

Таблица 7

Номинальное напряжение кабеля, кВ

Максимальное напряжение трехфазной сети, для которой кабель предназначается, кВ

А и Б

В

одножильные кабели или многожильные в отдельной металлической оболочке или экране по каждой жиле

многожильные кабели с поясной изоляцией

одножильные кабели или многожильные в отдельной металлической оболочке или экране по каждой жиле

многожильные кабели с поясной изоляцией

0,6/1

1,2

1,2

1,2

1,2

1,8/3

3,6

3,6

3,6

3,6

3/3

-

-

-

3,6

3,6/6

7,2

7,2

3,6

3,6

6/6

-

-

-

7,2

6/10

12

12

7,2

-

8,7/10

-

-

-

12

10/10

-

-

-

12

8,7/15

17,5

-

12

-

12/20

24

-

17,5

-

20/20

-

-

24

-

12,7/22

24

-

17,5

-

18/30

36

-

24

-

35

-

-

40,5

-

По условиям однофазного замыкания на землю сети подразделяют:

тип А - продолжительность однофазного замыкания на землю не более 1 мин;

тип Б - продолжительность единичного однофазного замыкания на землю - не более 8 ч, а общая продолжительность всех однофазных замыканий на землю в году - не более 125 ч;

тип В - все остальные сети.

Б. Температура окружающей среды при эксплуатации от минус 50 до 50 °С при относительной влажности до 98 % при температуре до 35 °С.

В. Длительно допустимая температура нагрева жил кабелей с пластмассовой и резиновой изоляцией при эксплуатации и максимально допустимая температура жил при коротком замыкании - не более указанных в табл. 8, а кабелей с бумажной изоляцией - в табл. 9.

Продолжительность короткого замыкания - не более 4 с.

Таблица 8

Вид изоляции кабеля

Длительно допустимая температура нагрева жил, °С

Максимально допустимая температура при токах короткого замыкания, °С

Поливинилхлоридный пластикат

70

160

Полиэтилен

70

130

Вулканизирующийся полиэтилен

90

250

Резина

70

200

Резина повышенной теплостойкости

90

250

Таблица 9

Номинальное напряжение кабеля, кВ

Длительно допустимая температура нагрева жил кабеля, °С

Максимально допустимая температура при токах короткого замыкания, °С

одножильного или в отдельной металлической оболочке или экране по каждой жиле

с поясной изоляцией

0,6/1

80

80

250

1,8/3; 3/3; 3,6/6; 6/6

80

80

200

6/10; 8,7/10; 10/10

75

70

200

8,7/15

70

-

130

12/20; 12,7/22

70

-

130

20/20; 18/30; 35/35

65

-

130

Г. Длительно допустимая токовая нагрузка кабеля, зависящая от конструкции кабеля и условий его прокладки.

Д. Температура прокладки кабеля без предварительного подогрева приведена в табл. 10.

Таблица 10

Тип кабеля

Температура прокладки, °С, не ниже

Кабель с бумажной изоляцией

0

Кабель с резиновой и пластмассовой изоляцией:

с полиэтиленовой изоляцией и оболочкой без волокнистых материалов в защитном покрове, с резиновой изоляцией в свинцовой оболочке;

-20

с резиновой и пластмассовой изоляцией в поливинилхлоридной оболочке, без волокнистых материалов в защитном покрове, с профилированной броней;

-15

для остальных конструкций

-7

Е. Минимальный радиус изгиба кабеля при прокладке приведен в табл. 11.

Таблица 11

Тип кабеля

Минимальный радиус изгиба

Кабель с бумажной изоляцией:

многожильный в свинцовой оболочке;

15 Dн

одножильный в алюминиевой или свинцовой оболочке и многожильный в алюминиевой оболочке

25 Dн

Кабель с пластмассовой изоляцией в алюминиевой оболочке

15 Dн

Кабель с пластмассовой и резиновой изоляцией:

одножильный;

10 Dн

многожильный

7,5 Dн

Примечание. Dh - наружный диаметр кабеля.

Ж. Срок службы кабеля

Кабель может эксплуатироваться в течение срока, превышающего установленный в стандарте или технических условиях на кабель при удовлетворительном техническом состоянии кабеля.

Все электрические и механические характеристики приведены для нормальных климатических условий при температуре 20 °С, если не оговорены другие условия испытаний.

Основные параметры, технические и эксплуатационные характеристики конкретных марок силовых кабелей, выпускаемых по стандартам и техническим условиям, приведены ниже. Для удобства пользования сборником кабели сгруппированы по виду изоляции и расположены в порядке возрастания рабочего напряжения в пределах каждой группы.

2. КАБЕЛИ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ

КАБЕЛЬ СИЛОВОЙ С ПОЛИВИНИЛХЛОРИДНОЙ ИЗОЛЯЦИЕЙ НА НАПРЯЖЕНИЕ 0,66 кВ

ТУ 3521-009-05755714-2002

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение до 0,66 кВ частотой 50 Гц, в том числе в электроустановках зданий и сооружений для обеспечения безопасности эксплуатации электрооборудования класса защиты 1 по электробезопасности.

Вид климатического исполнения УХЛ 1 - 5.

Кабель по конструкции, техническим параметрами и эксплуатационным свойствам полностью соответствует кабелю марки NYM по немецкому стандарту DIN VDE 0250, ч. 204.

Кабель выпускается на основании лицензии № 088253, выданной Институтом испытаний и сертификации VDE, Германия.

Марка кабеля NYM - с медными жилами класса 1 или 2, с изоляцией из поливинилхлоридного пластиката, с заполнением в виде экструдированной внутренней оболочки из резиновой смеси, с наружной оболочкой из поливинилхлоридного пластиката.

Пример условного обозначения кабеля марки NYM с тремя однопроволочными жилами сечением 1,5 мм2, на напряжение 0,66 кВ при заказе и в документации другого изделия:

Кабель NYM 3´1,5-0,66 ТУ 3521-009-05755714-2002.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число и номинальное сечение жил, номинальный наружный диаметр и расчетная масса кабеля приведены в табл. 1.

Таблица 1

Число и номинальное сечение жил, мм2

Номинальный наружный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг

Число и номинальное сечение жил, мм2

Номинальный наружный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг

1´1,5

5,4

47

3´16

20,1

885

1´2,5

5,9

63

3´25

24,2

1330

1´4

6,6

85

3´35

27,0

1740

1´6

7,1

108

4´1,5

9,3

150

1´10

8,4

160

4´2,5

10,7

210

1´16

9,9

280

4´4

13,3

340

2´1,5

8,2

110

4´6

14,9

460

2´2,5

9,4

150

4´10

17,8

700

2´4

11,3

230

4´16

21,9

1080

2´6

12,3

290

4´25

26,9

1660

2´10

15,5

470

4´35

29,6

2150

2´16

18,6

700

5´1,5

10,0

180

2´25

22,4

1050

5´2,5

11,6

250

2´35

25,5

1400

5´4

14,8

420

3´1,5

8,6

125

5´6

16,1

540

3´2,5

9,9

175

5´10

19,4

830

3´4

11,9

270

5´16

24,4

1320

3´6

13,3

365

5´25

29,4

1990

3´10

16,3

570

5´35

32,9

2620

Жилы сечением 1,5 - 10 мм2 - однопроволочные, сечением 16 - 35 мм2 - многопроволочные.

Кабель имеет отличительную расцветку жил, в том числе зелено-желтую - заземления. Последовательность расцветки жил указана в табл. 2.

Таблица 2

Число жил в кабеле

Без зелено-желтой расцветки

С зелено-желтой расцветкой

1

Черная

Зелено-желтая

2

Черная, синяя

Зелено-желтая, черная

3

Черная, синяя, коричневая

Зелено-желтая, черная, синяя

4

Черная, синяя, коричневая, черная

Зелено-желтая, черная, синяя, коричневая

5

Черная, синяя, коричневая, черная, черная

Зелено-желтая, черная, синяя, коричневая, черная

На поверхности оболочки через каждые 500 мм указано наименование предприятия изготовителя знак VDE , марка кабеля, число и сечение жил и год выпуска.

Строительная длина кабеля - не менее 300 м.

Требования к электрическим, механическим параметрам, стойкость к внешним воздействующим факторам и требования к свойствам изоляции и оболочки соответствуют ГОСТ 16442-80.

Кабель не распространяет горение при одиночной прокладке.

Срок службы кабеля - 30 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Условия эксплуатации кабеля - по ГОСТ 16442-80.

Минимальный радиус изгиба кабеля при прокладке 4 Dh, где Dh - наружный диаметр кабеля, мм.

Кабель предназначен для монтажа электропроводок и кабельных линий в производственных, жилых и общественных зданиях и сооружениях, а также в кабельных сооружениях наряду с кабелями типа ВВГ по ГОСТ 16442-80.

Кабель может применяться в силовых и осветительных сетях во взрывоопасных зонах классов В1б, В1г, В2а, а также для осветительных сетей во взрывоопасных зонах класса В1а.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 3521-009-05755714-2002 - без ограничения.

Код ОКП - 35 2122 3300.

Разработчик и изготовитель - Севкабель

Примечания:

1. Аналогичные кабели, соответствующие DIN VDE 0250, ч. 204, с числом жил 3, 4, 5 и 7 сечением 1,5; 2,5 и 4,0 мм2 под марками ВВГ-У и ВВГнг-У выпускаются Севкабелем по ТУ 16.К71-264-97.

2. Аналогичные кабели, соответствующие DIN VDE 0250, ч. 204, с числом жил 1 - 5 и 7 сечением 1,5 - 35 мм2 под марками NYM - J; - О выпускаются Электрокабелем по ТУ 16.К01-28-97.

КАБЕЛИ СИЛОВЫЕ С ПОЛИВИНИЛХЛОРИДНОЙ ИЗОЛЯЦИЕЙ С ПРОВОЛОЧНОЙ БРОНЕЙ В ПОЛИВИНИЛХЛОРИДНОМ ШЛАНГЕ

ТУ 16.К13-022-95

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 660 В частотой 50 Гц.

Вид климатического исполнения УХЛ2 - УХЛ5.

Марки кабелей и наименование элементов конструкции:

ВКбШв - с медными жилами, класса 1, с изоляцией из поливинилхлоридного пластиката, с броней из стальных оцинкованных проволок диаметром 0,3 мм, в шланге из поливинилхлоридного пластиката;

ВКбШвнг - то же, в шланге из поливинилхлоридного пластиката не распространяющего горение.

Пример условного обозначения кабеля марки ВКбШв с четырьмя медными жилами сечением 2,5 мм2 при заказе и в документации другого изделия:

Кабель ВКбШв 4´2,5 ТУ 16.К13-022-95.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число, номинальное сечение жил, номинальный наружный диаметр и расчетная масса кабелей приведены в табл. 1.

Таблица 1

Число и номинальное сечение жил, мм2

Номинальный наружный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг, марки

ВКбШв

ВКбШвнг

2´1,5

12,2

195

225

2´2,5

12,8

230

265

2´4

14,1

290

335

2´6

15,0

347

400

3´1,5

12,4

221

255

3´2,5

13,2

267

308

3´4

14,7

345

398

3´6

15,7

425

490

4´1,5

13,0

252

291

4´2,5

14,0

311

359

4´4

15,5

427

493

4´6

16,7

536

619

3´1,5 + 1´1,0

13,0

247

285

3´2,5 + 1´1,5

14,0

301

347

3´4 + 1´2,5

15,5

412

475

3´6 + 1´4

16,7

516

595

Строительная длина кабелей не менее 200 м.

Электрическое сопротивление изоляции 1 км кабеля для жил сечением 1,5 мм2 - не менее 12 МОм, сечением 2,5 - 4,0 мм2 - не менее 10 МОм, сечением 6,0 мм2 - не менее 9 МОм.

Кабели стойки к навиванию на цилиндр диаметром 15 (Dн + d), где Dн - номинальный наружный диаметр кабеля, мм, d - диаметр жилы, мм.

Прочность при растяжении поливинилхлоридного шланга для кабеля марки ВКбШв не менее 9,8 МПа (100 кгс/см2), марки ВКбШвнг - не менее 10 МПа (102 кгс/см2).

Относительное удлинение при разрыве поливинилхлоридного шланга для кабеля марки ВКбШв - не менее 200 %, марки ВКбШвнг - не менее 178 %.

Защитный шланг кабелей герметичен.

Кабели не распространяют горение при одиночной прокладке.

Срок службы кабелей - 15 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50 °С.

При прокладке на открытом воздухе кабели должны быть защищены от воздействия солнечной радиации.

Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 15 °С.

Минимальный радиус изгиба кабеля при прокладке 7 Dн.

Длительно допустимая температура нагрева жил кабелей при эксплуатации 70 °С.

Максимально допустимая температура жил при коротком замыкании 160 °С.

Допустимый нагрев жил кабелей в аварийном режиме не более 80 °С. Продолжительность работы кабелей в аварийном режиме не более 8 ч в сутки и не более 1000 ч за срок службы.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16 К13-022-95 без ограничения.

Коды ОКП:

ВКбШв      - 35 2122 2500

ВКбШвнг - 35 2122 2600

Разработчик и изготовитель: Подольсккабель.

КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ, БРОНИРОВАННЫЕ

ТУ 16 К09-024-89

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на напряжение 0,66 и 1 кВ частотой 50 Гц.

Вид климатического исполнения УХЛ1 и УХЛ5.

Марки и наименование элементов конструкции кабелей приведены в табл. 1.

Таблица 1

Марки кабелей

Наименование элементов конструкции

с алюминиевыми жилами

с медными жилами

АВБВ

ВБВ

Жилы класса 1 или 2, изоляция из ПВХ пластиката, броня из двух стальных лент, шланг из ПВХ пластиката

АПсБВ

ПсБВ

То же, с изоляцией из самозатухающего полиэтилена

АПБВ

ПБВ

То же, с изоляцией из полиэтилена

АВБПс

-

Жилы класса 1 или 2, изоляция из ПВХ пластиката, броня из двух стальных лент, шланг из самозатухающего светостабилизированного полиэтилена (кассполена)

Пример условного обозначения кабеля марки АВБВ с тремя основными жилами сечением 95 мм2 и одной нулевой жилой сечением 50 мм2, на напряжение 1 кВ при заказе и в документации другого изделия:

Кабель АВБВ 3´95 + 1´50-1 ТУ 16-К09.024-89.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число и номинальное сечение жил кабелей приведены в табл. 2.

Таблица 2

Марка кабеля

Число жил

Номинальное сечение жил, мм2

АВБВ, АПсБВ, АПБВ, АВБПс

2, 3, 4

2,5 - 240

ВБВ, ПсБВ, ПБВ

2, 3, 4

1,5 - 185

В трехжильных кабелях все жилы одинакового сечения, в четырехжильных - все жилы одинакового сечения или одна нулевая жила меньшего сечения в соответствии с табл. 3.

Таблица 3

Жилы

Номинальное сечение, мм2

Основная

35

50

70

95

120

150

185

Нулевая

16

25

35

50

70

95

95

25

35

50

70

Строительная длина кабелей приведена в табл. 4.

Таблица 4

Номинальное сечение жилы, мм2

Строительная длина, м, не менее

1,5 - 25

450

35 - 70

500

95 и выше

300

Электрическое сопротивление изоляции 1 км кабелей марок АВБВ и ВБВ с номинальным сечением жил 1,5 мм2 - не менее 12 МОм, с сечением 2,5 - 4 мм2 - не менее 10 МОм, с сечением 6 мм2 - не менее 9 МОм, с сечением 10 - 240 мм2 - не менее 7 МОм; кабелей марок АПсБВ, ПсБВ, АПБВ и ПБВ - не менее 150 МОм.

Кабели стойки к навиванию на цилиндр диаметром 15 (Dн + d), где D - наружный диаметр кабеля, мм; d - диаметр жилы, мм.

Защитный шланг кабеля герметичен.

Срок службы кабелей - 30 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50 °С, относительной влажности воздуха до 98 % при температуре до 35 °С, в том числе для прокладки на открытом воздухе при защите от воздействия солнечной радиации.

Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 15 °С.

Минимальный радиус изгиба при монтаже - 7,5 Dн.

Длительно допустимая температура нагрева жил кабелей при эксплуатации и максимально допустимая температура жил при коротком замыкании приведены в табл. 5.

Таблица 5

Марка кабеля

Длительно допустимая температура нагрева жил, не более, °С

Максимально допустимая температура при токах короткого замыкания, не более, °С

АВБВ, ВБВ

70

160

АПсБВ, ПсБВ, АВБПс, АПБВ, ПБВ

70

130

Допустимый нагрев жил кабелей в аварийном режиме - не более 80 °С при продолжительности работы не более 8 ч в сутки и не более 1000 ч за срок службы.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К09-024-89 - без ограничения.

Коды ОКП приведены в табл. 6.

Таблица 6

Марка кабеля

Коды ОКП кабелей на напряжение

0,66 кВ

1 кВ

ПБВ

35 2112 0500

35 3381 4200

ПсБВ

35 2112 0600

35 3381 4300

ВБВ

35 2122 4200

35 3371 3900

АПБВ

35 2212 1900

35 3781 0600

АПсБВ

35 2212 2000

35 3781 0500

АВБПс

35 2221 0500

35 3891 0400

АВБВ

35 2222 4200

35 3771 0500

Разработчик и изготовитель - Камкабель.

КАБЕЛИ СИЛОВЫЕ В ОБОЛОЧКЕ (ШЛАНГЕ) ИЗ ВСПЕНЕННОГО ПОЛИВИНИЛХЛОРИДНОГО ПЛАСТИКАТА

ТУ 16 К71.239-95

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ частотой до 50 Гц или постоянное напряжение до 1 кВ.

Вид климатического исполнения УХЛ5.

Марки кабелей и основные элементы конструкции:

АВВГ - с алюминиевыми жилами класса 1 или 2, с изоляцией из ПВХ пластиката, в оболочке из вспененного ПВХ пластиката, без защитного покрова;

ВВГ - то же, с медными жилами;

АПВГ - с алюминиевыми жилами класса 1 или 2, с изоляцией из полиэтилена, в оболочке из вспененного ПВХ пластиката, без защитного покрова;

ПВГ - то же, с медными жилами;

АВБбШв - с алюминиевыми жилами класса 1 или 2, с изоляцией из ПВХ пластиката, бронированный стальными лентами, с защитным шлангом из вспененного ПВХ пластиката;

ВБбШв - то же, с медными жилами;

АПБбШв - с алюминиевыми жилами класса 1 или 2, с изоляцией из полиэтилена, бронированный стальными лентами, с защитным шлангом из вспененного ПВХ пластиката;

ПБбШв - то же, с медными жилами.

Пример условного обозначения кабеля марки АВВГ с четырьмя жилами сечением 16 мм2 на напряжение 0,66 кВ при заказе и в документации другого изделия:

Кабель АВВГ 4´16-0,66 ТУ 16 К71-239-95.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число и номинальное сечение жил кабелей приведены в табл. 1.

Таблица 1

Марка кабеля

Число жил

Номинальное напряжение, кВ

0,66

1,0

Номинальное сечение основных жил, мм2

ВВГ, ПВГ

1; 2; 3 и 4

1,5 - 50

1,5 - 240

АВВГ, АПВГ

1; 2; 3 и 4

2,5 - 50

2,5 - 240

ВБбШв, ПБбШв

АВБбШв, АПБбШв

3 и 4

6 - 50

6 - 240

Кабели всех марок с жилами круглого сечения имеют заполнение из вспененного ПВХ пластиката для придания кабелю практически круглой формы поперечного сечения.

По остальным техническим характеристикам кабели полностью соответствуют ГОСТ 16442-80.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Условия эксплуатации кабелей полностью соответствуют установленным в ГОСТ 16442-80.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16 К71-239-95 - без ограничения.

Коды ОКП приведены в табл. 2

Таблица 2

Марка кабеля

Напряжение кабеля, кВ

0,66

1,0

АВВГ

35 2222 1100

35 3771 5300

ВВГ

35 2122 1100

35 3371 2700

АПВГ

35 2212 1100

35 3781 5800

ПВГ

35 2112 1100

35 3381 1700

АВБбШв

35 2222 4100

35 3771 5700

ВБбШв

35 2122 4100

35 3371 3100

АПБбШв

35 2212 4100

35 3781 6200

ПБбШв

35 2112 4100

35 3381 2200

Разработчик - ОАО ВНИИКП.

Изготовитель - Молдавкабель.

КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ

ГОСТ 16442-80

Кабели с алюминиевыми или медными жилами с пластмассовой изоляцией, в пластмассовой или алюминиевой оболочке, с защитными покровами или без них, предназначены для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,66; 1; 3 и 6 кВ частотой 50 Гц.

Вид климатического исполнения - УХЛ1,5; Т1,5

Марки кабелей и наименование элементов конструкции приведены в табл. 1.

Таблица 1

Марка кабеля

Наименование элементов конструкции кабеля

с алюминиевой жилой

с медной жилой

АВВГ

ВВГ

Жила класса 1 или 2, изоляция и оболочка из ПВХ пластиката, без защитного покрова

АВВГз

ВВГз

То же, с заполнением

АПВГ

ПВГ

Жила класса 1 или 2, изоляция из полиэтилена, оболочка из ПВХ пластиката, без защитного покрова

АПвВГ

ПвВГ

То же, с изоляцией из вулканизированного полиэтилена

АВАШв

ВАШв

Жила класса 1 или 2, изоляция из ПВХ пластиката, алюминиевая оболочка, защитный покров типа Шв

АПвАШв

ПвАШв

То же, с изоляцией из вулканизированного полиэтилена

АВБбШв

ВБбШв

Жила класса 1 или 2, изоляция из ПВХ пластиката, защитный покров типа БбШв

АПБбШв

ПБбШв

То же, с изоляцией из полиэтилена

АПвБбШв

ПвБбШв

То же, с изоляцией из вулканизированного полиэтилена

Примечание. В обозначение кабелей марок АВВГ, ВВГ, АВБбШв, ВБбШв в тропическом исполнении добавляют букву Т.

Примеры условных обозначений при заказе и в документации другого изделия:

кабеля марки ПВГ с тремя основными жилами сечением 35 мм2, нулевой жилой сечением 16 мм2, на напряжение 1 кВ:

Кабель ПВГ 3´35 + 1´16-1 ГОСТ 16442-80;

кабеля марки АВВГ с тремя однопроволочными жилами сечением 16 мм2, на напряжение 0,66 кВ, в плоском исполнении:

Кабель АВВГ-П 3´16 (ож)-0,66 ГОСТ 16442-80.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение кабелей, число и номинальное сечение жил приведены в табл. 2.

Таблица 2

Обозначение марки кабеля

Число жил

Напряжение, кВ

0,66

1

3

6

ВВГ, ПВГ, ПвВГ

1; 2*; 3* и 4

1,5 - 50

1,5 - 240

-

-

ВВГз

2; 3 и 4

1,5 - 50

1,5 - 50

-

-

АВВГ, АПВГ, АПвВГ

1; 2*; 3* и 4

2,5 - 50

2,5 - 240

-

-

АВВГз

2; 3 и 4

2,5 - 50

2,5 - 50

-

-

АВБбШв, ВБбШв, АПБбШв, ПБбШв, АПвБбШв, ПвБбШв

2; 3 и 4

4 - 50

6 - 240

6 - 240

-

АВАШв, ВАШв, АПвАШв, ПвАШв

3 и 4

-

6 - 240

6 - 240

10 - 240

АВВГ, ВВГ, АПВГ, ПВГ, АПвВГ, ПвВГ, АВБбШв, ВБбШв, АПБбШв, ПБбШв, АПвБбШв, ПвБбШв

3

-

-

-

35 - 240

АВВГ, АПВГ

5 и 6

2,5 - 50

-

-

-

ВВГ, ПВГ, ПвВГ

5 и 6

1,5 - 25

1,5 - 25

-

-

АВВГ, АПВГ, АПвВГ

5

-

2,5 - 35

-

-

* - Допускается плоское исполнение для сечений до 16 мм2 включ.

Для четырехжильных кабелей максимальное сечение жил - 185 мм2; кабели на напряжение 3 и 6 кВ изготовляются только трехжильными. Трех-, четырех- и пятижильные кабели имеют все жилы равного сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели имеют четыре жилы равного сечения и две жилы меньшего сечения.

Изолированные жилы многожильных кабелей имеют цветовую или цифровую маркировку.

Кабели на напряжение 6 кВ имеют экран поверх поясной изоляции.

Строительная длина кабелей приведена в табл. 3.

Таблица 3

Напряжение, кВ

Сечение основных жил, мм2

Строительная длина, м, не менее

До 3 включ.

1,5 - 16

450

25 - 70

95 и выше

300

200

6

10 - 70

95 - 120

150 и выше

450

400

350

Электрическое сопротивление изоляции приведено в табл. 4.

Таблица 4

Кабели

Электрическое сопротивление изоляции 1 км кабеля, МОм, не менее

С изоляцией из ПВХ пластиката на напряжение 0,66 и 1 кВ с номинальным сечением жилы:

1 и 1,5 мм2

12

2,5 - 4 мм2

10

6 мм2

9

10 - 240 мм2

7

на напряжение 3 кВ

12

на напряжение 6 кВ

50

С изоляцией из полиэтилена и вулканизированного полиэтилена

150

Электрическое сопротивление изоляции при длительно допустимой температуре нагрева жил кабелей при эксплуатации (см. табл. 8) приведено в табл. 5.

Таблица 5

Кабели

Электрическое сопротивление изоляции 1 км кабеля, МОм, не менее

С изоляцией из ПВХ пластиката на напряжение

0,66 и 1 кВ

0,005

3 кВ

0,01

6 кВ

0,05

С изоляцией из полиэтилена и вулканизированного полиэтилена

50

Кабели стойки к навиванию на цилиндр диаметром 20 (Dн + d) (одножильные) и диаметром 15 (Dн + d) (многожильные). Кабели в алюминиевой оболочке стойки к навиванию на цилиндр диаметром 25 (D + d),

где D - диаметр по алюминиевой оболочке, мм;

d - диаметр жилы, мм, Dн - наружный диаметр кабеля, мм.

Кабели в тропическом исполнении стойки к воздействию плесневых грибов.

Прочность при растяжении изоляции и оболочки из ПВХ-пластиката - не менее 12,5 Н/мм2, относительное удлинение при разрыве - для изоляции не менее 125 %, для оболочки - не менее 150 %.

Потеря массы для ПВХ оболочки после теплового воздействия (80 °С в течение 7 суток) - не более 1,5 мг/см2.

Изоляция и оболочка из ПВХ пластиката стойки к деформации при температуре 80 °С и стойки к растрескиванию после выдержки при температуре 150 °С в течение 1 ч.

Показатель текучести расплава полиэтилена для изоляции кабелей - не более 0,4 г/10 мин.

Изоляция из ПВХ пластиката, полиэтилена и вулканизированного полиэтилена стойки к водопоглощению.

Усадка изоляции из полиэтилена и вулканизированного полиэтилена после теплового воздействия - не более 4 %.

Кабели не распространяют горение.

Срок службы кабелей - 30 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Максимальное напряжение электрических сетей, для которых предназначены кабели, указано в табл. 6.

Таблица 6

кВ

Номинальное напряжение кабеля

Максимальное напряжение трехфазной сети, для которой предназначается кабель

0,66

0,72

1

1,2

3

3,6

6

7,2

Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от минус 50 до 50 °С, относительной влажности воздуха до 98 % при температуре до 35 °С, в том числе для прокладки в земле и на воздухе.

Кабели марок АВВГз и ВВГз применяют для электроснабжения электроустановок, требующих уплотнения кабелей при вводе в электрооборудование.

Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 15 °С.

Минимальный радиус изгиба при прокладке приведен в табл. 7.

Таблица 7

Группа кабелей

Минимальный радиус изгиба

Кабели в алюминиевой оболочке

15 Dн

Кабели в пластмассовой оболочке

одножильные

10 Dн

многожильные

7,5 Dн

Dн - наружный диаметр кабеля, мм.

Длительно допустимая температура нагрева жил кабелей при эксплуатации и максимально допустимая температура жил при коротком замыкании приведены в табл. 8.

Таблица 8

Вид изоляции кабеля

Длительно допустимая температура нагрева жил, °С, не более

Максимально допустимая температура при токах короткого замыкания, °С

ПВХ пластикат

70

160

Полиэтилен

70

130

Вулканизированный полиэтилен

90

250

Продолжительность короткого замыкания - не более 4 с.

Допустимый нагрев жил кабелей в аварийном режиме должен быть не более приведенного в табл. 9.

Таблица 9

Кабели с изоляцией

Допустимый нагрев жил в аварийном режиме, °С

из ПВХ пластиката, полиэтилена

80

из вулканизированного полиэтилена

130

Продолжительность работы кабелей в аварийном режиме - не более 8 ч в сутки и не более 1000 ч за срок службы.

Допустимые токовые нагрузки кабелей с медными жилами на напряжение до 3 кВ включ. приведены в табл. 10, с алюминиевыми жилами в табл. 11.

Таблица 10

Номинальное сечение жилы, мм2

Допустимые токовые нагрузки кабелей с медными жилами, с изоляцией из полиэтилена и ПВХ пластиката, А

одножильных

двухжильных

трехжильных

на воздухе

в земле

на воздухе

в земле

на воздухе

в земле

1,5

29

32

24

33

21

28

2,5

40

42

33

44

28

37

4

53

54

44

56

37

48

6

67

67

56

71

49

58

10

91

89

76

94

66

77

16

121

116

101

123

87

100

25

160

148

134

157

115

130

35

197

178

166

190

141

158

50

247

217

208

230

177

192

70

318

265

-

-

226

237

95

386

314

-

-

274

280

120

450

358

-

-

321

321

150

521

406

-

-

370

363

185

594

455

-

-

421

406

240

704

525

-

-

499

468

Таблица 11

Номинальное сечение жилы, мм2

Допустимые токовые нагрузки кабелей с алюминиевыми жилами, с изоляцией из полиэтилена и ПВХ пластиката, А

одножильных

двухжильных

трехжильных



на воздухе

в земле

на воздухе

в земле

на воздухе

в земле



2,5

30

32

25

33

21

28



4

40

41

34

43

29

37



6

51

52

43

54

37

44



10

69

68

58

72

50

59



16

93

83

77

94

67

77



25

122

113

103

120

88

100



35

151

136

127

145

109

121



50

189

166

159

176

136

147



70

233

200

-

-

167

178



95

284

237

-

-

204

212



120

330

269

-

-

236

241



150

380

305

-

-

273

274



185

436

343

-

-

313

308



240

515

396

-

-

369

355



Допустимые токовые нагрузки кабелей на напряжение 6 кВ приведены в табл. 12.

Таблица 12

Номинальное сечение жилы, мм2

Допустимые токовые нагрузки кабелей с изоляцией из полиэтилена и ПВХ пластиката, А

с алюминиевой жилой

с медной жилой

на воздухе

в земле

на воздухе

в земле

10

50

55

65

70

16

65

70

85

92

25

85

90

110

122

35

105

110

135

147

50

125

130

165

175

70

155

160

210

215

95

190

195

255

260

120

220

220

300

295

150

250

250

335

335

185

290

285

285

380

240

345

335

460

445

Допустимые токи короткого замыкания кабелей приведены в табл. 13.

Таблица 13

Номинальное сечение жилы, мм2

Допустимый ток односекундного короткого замыкания кабелей, кА, с изоляцией

из ПВХ пластиката

из полиэтилена

из вулканизированного полиэтилена

с медной жилой

с алюминиевой жилой

с медной жилой

с алюминиевой жилой

с медной жилой

с алюминиевой жилой

1,5

0,17

-

0,14

-

0,21

-

2,5

0,27

0,18

0,23

0,15

0,34

0,22

4

0,43

0,29

0,36

0,24

0,54

0,36

6

0,65

0,42

0,54

0,35

0,81

0,52

10

1,09

0,70

0,91

0,58

1,36

0,87

16

1,74

1,13

1,45

0,94

2,16

1,40

25

2,78

1,81

2,32

1,50

3,46

2,24

35

3,86

2,50

3,22

2,07

4,80

3,09

50

5,23

3,38

4,37

2,80

6,50

4,18

70

7,54

4,95

6,30

4,10

9,38

6,12

95

10,48

6,86

8,75

5,68

13,03

8,48

120

13,21

8,66

11,03

7,18

16,43

10,71

150

16,30

10,64

13,60

8,82

20,26

13,16

185

20,39

13,37

17,02

11,08

25,35

16,53

240

26,80

17,54

22,37

14,54

33,32

21,70

Кабели допускается эксплуатировать в сетях постоянного напряжения при значениях напряжения в 2,4 раза больше Uо (где Uо - напряжение между жилой и экраном или металлической оболочкой).

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ГОСТ 16442-80 - без ограничения.

Коды ОКП приведены в табл. 14.

Таблица 14

Марка кабеля

Код ОКП кабелей на напряжение, кВ

0,66

1,0

3,0

6,0

АВВГ

35 2222 1100

35 3771 5200

35 3771 5300

-

35 3773 5300

ВВГ

35 2122 1100

35 3371 2600

35 3371 2700

-

35 3373 2700

АВВГз

35 2222 1700

35 3771 4900

35 3771 4800

-

-

-

-

ВВГз

35 2122 1600

35 3371 2900

35 3371 2800

-

-

АПВГ

35 2212 1100

35 3781 5700

35 3781 5800

-

35 3783 5800

ПВГ

35 2112 1100

35 3381 1600

35 3381 1700

-

35 3383 1700

АПвВГ

35 2212 1300

35 3781 5400

35 3781 5600

-

35 3783 5600

ПвВГ

35 2112 1200

35 3381 2600

35 3381 2300

-

35 3383 2300

АВАШв

-

35 3671 4800

-

-

ВАШв

-

35 3271 1600

-

-

АПвАШв

-

35 3681 4800

-

-

ПвАШв

-

35 3281 1500

-

-

АВБбШв

35 2222 4100

35 3771 5700

35 3772 5700

35 3773 5700

ВБбШв

35 2122 4100

35 3371 3100

35 3372 3100

35 3373 3100

АПБбШв

35 2212 4100

35 3781 6200

35 3782 6200

35 3783 6200

ПБбШв

35 2112 4100

35 3381 2200

35 3382 2200

35 3383 2200

АПвБбШв

35 2212 4200

35 3781 7000

35 3782 7000

35 3783 7000

ПвБбШв

35 2112 4200

35 3381 2500

35 3382 2500

35 3383 2500

АВБбШв-Т

35 2222 5200

35 3771 4500

35 3771 4600

35 3772 5900

35 3773 5200

АВВГ-Т

35 2222 5100

35 3771 5900

35 3771 6000

-

35 3773 5100

ВБбШв-Т

35 2122 4600

35 3371 1500

35 3371 1600

35 3372 3500

35 3373 4160

ВВГ-Т

35 2122 5000

35 3371 1300

35 3371 1400

-

35 3573 4200

Разработчик - ОАО ВНИИКП.

Кабели марок АВВГ, АВВГз, АВВГ-П, ВВГ, ВВГз, ВВГ-П на напряжение 0,66 и 1,0 кВ выпускаются практически всеми кабельными заводами. Заводы-изготовители остальных кабелей в зависимости от марки, напряжения, числа и сечения жил приведены в табл. 15.

Таблица 15

Марка

Напряжение, кВ

Число жил

Сечение жил, мм2

Завод-изготовитель

АВВГ

6

3

35 - 240

Электрокабель

ВВГ

6

3

35 - 240

Электрокабель

3

185

Южкабель

АПВГ

0,66

1 - 4

2,5 - 240

Сарансккабель, Кавказкабель, Самарский завод кабелей связи, СКК, Псковкабель

1,0

1 - 4

2,5 - 240

Сарансккабель, Узкабель, Южкабель, Камкабель

ПВГ

0,66; 1,0

1 - 4

1,5 - 240

Псковкабель

АВБбШа

1,0

1 - 4

6 - 240

Камкабель, Южкабель, Кавказкабель, Иркутсккабель, Псковкабель, Севкабель, Смолкабель, Сарансккабель, Узкабель

АВБбШв

6

3

35 - 240

Электрокабель, Людиновокабель

ВБбШв

0,66; 1,0

2 - 4

1,5 - 240

Сарансккабель, Севкабель

4 - 50

Подольсккабель, Иркутсккабель, Южкабель, Одескабель

4 - 240

Камкабель, Сарансккабель, Иркутсккабель, Людиновокабель, Псковкабель

ВБбШв

6

3

185

Электрокабель, Южкабель, Людиновокабель, Смолкабель

АПБбШв

0,66

2 - 4

4 - 240

Сарансккабель

1,0

3; 4

10 - 150

Камкабель, Узкабель, Южкабель

ПБбШв

0,66; 1,0

2 - 4

4 - 240

Камкабель, Узкабель

АПвБбШв

1,0

1 - 4

16 - 240

Электрокабель, Камкабель

Примечание - Кабели марок BBГз-NYY-J, -О на напряжение 1 кВ с числом жил 1 - 5 сечением 1,5 - 240 мм2, полностью соответствующие по конструкции и техническим параметрам HD 603 S1, выпускаются по ТУ 3533-019-05755714-2003 заводом «Севкабель».

КАБЕЛИ СИЛОВЫЕ С ПОЛИВИНИЛХЛОРИДНОЙ ИЗОЛЯЦИЕЙ С ЗАЩИТНЫМИ ПОКРОВАМИ

ТУ 16.К01-16-96

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при номинальном переменном напряжении до 0,66 и 1,0 кВ частотой 50 Гц.

Вид климатического исполнения УХЛ1; 5 и Т1; 5.

Марки кабелей, наименование элементов конструкции кабеля и преимущественная область применения приведены в табл. 1.

Таблица 1

Марки кабелей

Наименование элементов конструкции

Преимущественная область применения

с алюминиевой жилой

с медной жилой

АВВБ

ВВБ

Изоляция и оболочка из ПВХ пластиката, броня из двух стальных лент с наружным покровом

Для прокладки в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям

АВВзБ

ВВзБ

То же, с заполнением

То же

АВВБГ

ВВБГ

Изоляция и оболочка из ПВХ пластиката, броня из двух стальных лент с противокоррозионным покрытием

Для прокладки в помещениях, в каналах и туннелях, если кабель не подвергается значительным растягивающим усилиям

АВВзБГ

ВВзБГ

То же, с заполнением

То же

Пример условного обозначения кабеля марки АВВБ с тремя алюминиевыми однопроволочными жилами сечением 35 мм2, на напряжение 0,66 кВ, при заказе и в документации другого изделия:

Кабель АВВБ 3´35 (ож)-0,66 ТУ 16.К01-16-96.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кабели соответствуют требованиям ГОСТ 16442-80 ( для марок ВВГ, АВВГ, ВВГз и АВВГз) с дополнительными требованиями по защитным покровам типа Б и БГ.

Номинальное напряжение кабеля, число жил и номинальное сечение жил указаны в табл. 2.

Таблица 2

Обозначение марки кабеля

Число жил

Номинальное напряжение, кВ

0,66

1,0

Номинальное сечение основных жил, мм2

ВВБ, ВВБГ

2, 3, 4

1,5 - 50

1,5 - 240

АВВБ, АВВБГ

2,5 - 50

2,5 - 240

ВВБ, ВВБГ

5

1,5 - 25

1,5 - 25

АВВБ, АВВБГ

2,5 - 50

2,5 - 35

ВВзБ, ВВзБГ

2, 3, 4

1,5 - 50

1,5 - 50

АВВзБ, АВВзБГ

2,5 - 50

2,5 - 50

Токопроводящие жилы кабелей класса 1 или 2.

Двухжильные кабели имеют жилы одинакового сечения. Трехжильные, четырехжильные и пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К01-16-96 - без ограничения.

Коды ОКП:

АВВБ         35 2222 6100    ВВБ        - 35 2122 6100

АВВзБ        35 2222 6200    ВВзБ      - 35 2122 6200

АВВБГ       35 2222 6300    ВВБГ      - 35 2122 6300

АВВзБГ      35 2222 6400    ВВзБГ    - 35 2122 6400

Разработчик и изготовитель: Электрокабель.

КАБЕЛИ КОНТРОЛЬНЫЕ И СИЛОВЫЕ В ХОЛОДОСТОЙКОМ ИСПОЛНЕНИИ

ТУ 16.К01-25-2001

Кабели предназначены для присоединения к электрическим приборам, аппаратам и передачи и распределения электрической энергии в стационарных установках на напряжение 0,66 и 1,0 кВ частотой 50 Гц.

Климатическое исполнение ХЛ1 - 4.

Наименование и марки кабелей, базовые нормативные документы приведены в таблице.

Наименование кабелей

Марки

Базовые нормативные документы

Кабели контрольные

КВВГ-ХЛ; КВВГЭ-ХЛ; КВБбШв-ХЛ; КВВБГ-ХЛ; КВВГз-ХЛ; КВВБ-ХЛ; АКВВГ-ХЛ; АКВВГз-ХЛ; АКВВГЭ-ХЛ; АКВБбШв-ХЛ; АКВВБ-ХЛ, АКВВБГ-ХЛ

ГОСТ 1508-78

Кабели силовые

АВВГ-ХЛ; АВВГз-ХЛ; АВБбШв-ХЛ; ВВГз-ХЛ; ВВГ-ХЛ; ВБбШв-ХЛ

ГОСТ 16442-80

ТУ 16.К71-322-2002

Кабели силовые с защитными покровами типа Б и БГ

АВВБ-ХЛ; АВВзБ-ХЛ; АВВБГ-ХЛ; АВВзБГ-ХЛ; ВВБ-ХЛ; ВВзБ-ХЛ; ВВБГ-ХЛ; ВВзБГ-ХЛ

ТУ 16.К01-16-96

Пример условного обозначения кабеля силового марки ВВГ-ХЛ с тремя жилами сечением 35 мм2 на напряжение 0,66 кВ при заказе или в документации другого изделия:

Кабель ВВГ-ХЛ 3´35 ТУ 16.К01-25-2001.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кабели соответствуют требованиям стандартов и технических условий, приведенных в таблице, кроме рабочей температуры.

Силовые кабели на напряжение 0,66 и 1,0 кВ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Условия эксплуатации кабелей соответствуют требованиям стандартов и технических условий, приведенных в таблице.

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 60 до 40 °С.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16 К01.25-2001 - без ограничения.

Коды ОКП:

На напряжение 0,66 кВ                                  На напряжение 1,0 кВ

АВВГ-ХЛ        35 2222 2700                           АВВГ-ХЛ            35 3771 2400

АВВГз-ХЛ      35 2222 2800                           АВВГз-ХЛ           35 3771 2500

АВБбШв-ХЛ 35 2222 2900                           АВБбШв-ХЛ       35 3771 2600

АВВБ-ХЛ        35 2222 3100                           АВВБ-ХЛ            35 3771 2700

АВВзБ-ХЛ      35 2222 3200                           АВВзБ-ХЛ           35 3771 2800

АВВБГ-ХЛ     35 2222 3300                           АВВБГ-ХЛ          35 3771 2900

АВВзБГ-ХЛ    35 2222 3400                           АВВзБГ-ХЛ         35 3771 3000

ВВГ-ХЛ           35 2122 5500                           ВВГ-ХЛ               35 3371 2500

ВВГз-ХЛ         35 2122 1900                           ВВГз-ХЛ              35 3371 3000

ВБбШв-ХЛ     35 2122 6100                           ВБбШв-ХЛ          35 3371 3400

ВВБ-ХЛ           35 2122 6200                           ВВБ-ХЛ               35 3371 3500

ВВзБ-ХЛ         35 2122 6300                           ВВзБ-ХЛ              35 3371 3600

ВВБГ-ХЛ        35 2122 6400                           ВВБГ-ХЛ             35 3371 3700

ВВзБГ-ХЛ       35 2122 6500                           ВВзБГ-ХЛ            35 3371 3800

Разработчик и изготовитель: Электрокабель.

КАБЕЛИ, НЕ РАСПРОСТРАНЯЮЩИЕ ГОРЕНИЕ, С НИЗКИМ ДЫМО- И ГАЗОВЫДЕЛЕНИЕМ

ТУ 16.К71-310-2001

Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных установках на переменное и постоянное напряжение до 1000 В, изготовляются для общепромышленного применения и атомных станций (АС) в системах АС классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).

Вид климатического исполнения В5.

Марки кабелей, их наименование и базовые нормативные документы приведены в табл. 1.

Таблица 1

Марка кабеля

Наименование кабеля

Базовые нормативные документы

ВВГнг-LS*

Кабель силовой с медными жилами класса 1 или 2, с изоляцией и оболочкой из ПВХ композиций пониженной пожароопасности

ГОСТ 16442-80

АВВГнг-LS

То же, с алюминиевыми жилами

То же

ВБбШвнг-LS

Кабель силовой с медными жилами класса 1 или 2 с изоляцией из ПВХ композиции пониженной пожароопасности, с защитным покровом типа БбШв со шлангом из ПВХ композиции пониженной пожароопасности

»

АВБбШвнг-LS

То же, с алюминиевыми жилами

»

КВВГнг-LS

Кабель контрольный с медными жилами класса 1, с изоляцией и оболочкой из ПВХ композиции пониженной пожароопасности

ГОСТ 1508-78

КВВГЭнг-LS

То же, в общем экране под оболочкой

То же

КМПВнг-LS

Кабель малогабаритный с медными жилами класса 4 для сечений 0,35 - 0,5 мм2, класса 3 для сечений 0,75 - 4,0 мм2 и класса 2 для сечений 6 - 10 мм2, с полиэтиленовой изоляцией, с оболочкой из ПВХ композиции пониженной пожароопасности

ТУ 16-705.169-80

КМПВЭнг-LS

То же, в общем экране по оболочке

То же

КМПВЭВнг-LS

То же, с наружной защитной оболочкой из ПВХ композиции пониженной пожароопасности

То же

КМПЭВнг-LS

То же, что КМПВнг-LS, но с экранированными жилами

»

КМПЭВЭнг-LS

То же, в общем экране по оболочке

»

КМПЭВЭВнг-LS

То же, с наружной защитной оболочкой из ПВХ композиции пониженной пожароопасности

»

КУГВВнг-LS

Кабель управления и контроля гибкий с медными жилами класса 4, с изоляцией и оболочкой из ПВХ композиций пониженной пожароопасности

ТУ 16-505.856-75

КУГВЭВнг-LS

То же, с экранированными жилами

То же

КУГВВЭнг-LS

То же, что КУГВВнг-LS, в общем экране под оболочкой

»

* LS - низкое дымо- и газовыделение (Low Smoke).

Пример условного обозначения кабеля марки ВВГнг-LS с четырьмя жилами номинальным сечением 35 мм2, на напряжение 1 кВ при заказе и в документации другого изделия:

Кабель ВВГнг-LS 4´35-1 ТУ 16.К71-310-2001.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кабели соответствуют требованиям стандартов и технических условий, приведенных в табл. 1, и настоящих технических условий.

Номинальное напряжение силовых кабелей 0,66 и 1,0 кВ, число жил 1, 2, 3, 4 и 5. Кабели с двумя и тремя жилами имеют одинаковое сечение жил; кабели с четырьмя и пятью жилами имеют все жилы одинакового сечения (жилу заземления или нулевую). Кабели с круглыми жилами сечением св. 16 мм2 имеют внутреннюю оболочку, выполняющую роль заполнения.

Кабели имеют пониженную массовую долю хлористого водорода, выделяющегося при горении.

Кабели не распространяют горение при прокладке в пучках.

Кабели имеют низкое дымообразование при горении и тлении.

Срок службы - 30 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Условия эксплуатации кабелей должны соответствовать требованиям нормативных документов, указанных в табл. 1.

Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, при температуре окружающей среды от минус 30 °С до 50 °С и относительной влажности воздуха до 98 % при температуре до 35 °С.

Кабели могут прокладываться при температуре не ниже минус 15 °С.

Допустимые токовые нагрузки силовых кабелей при прокладке на воздухе приведены в табл. 2 и 3.

Таблица 2

Номинальное сечение жилы, мм2

Допустимые токовые нагрузки силовых кабелей с медными жилами при прокладке на воздухе, А

одножильных

двухжильных

трех-, четырех- и пятижильных*

1,5

29

24

21

2,5

40

33

28

4

53

44

37

6

67

56

49

10

91

76

66

16

121

101

87

25

160

134

115

35

197

166

141

50

247

208

177

70

318

-

226

95

386

-

274

120

450

-

321

150

521

-

370

185

594

-

421

240

704

-

499

* Для кабелей четырех- и пятижильных с жилами равного сечения при нагрузке во всех жилах в нормальном режиме данные токи нагрузки необходимо умножить на коэффициент 0,93.

Таблица 3

Номинальное сечение жилы, мм2

Допустимые токовые нагрузки силовых кабелей с алюминиевыми жилами при прокладке на воздухе, А

одножильных

двухжильных

трех-, четырех- и пятижильных*

2,5

30

25

21

4

40

34

29

6

51

43

37

10

69

58

50

16

93

77

67

25

122

103

88

35

151

127

109

50

189

159

136

70

233

-

167

95

284

-

204

120

330

-

236

150

380

-

273

185

436

-

313

240

515

-

369

* Для кабелей четырех- и пятижильных с жилами равного сечения при нагрузке во всех жилах в нормальном режиме данные токи нагрузки необходимо умножить на коэффициент 0,93.

Токовые нагрузки даны для расчетной температуры окружающей среды 25 °С.

Предельная температура токопроводящих жил кабелей по условиям не возгорания кабеля при коротком замыкании 400 °С.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71.310-2001 - без ограничения.

Разработчик ОАО ВНИИКП.

Коды ОКП приведены в табл. 4.

Таблица 4

Марка кабеля

Код ОКП

Марка кабеля

Код ОКП

BBГнг-LS-0,66

35 2122 3100

ВБбШвнг-LS-0,66

35 2122 3200

ВВГнг-LS-1,0

35 3371 3500

ВБбШвнг-LS-1,0

35 3371 3700

ABBГнг-LS-0,66

35 2222 4600

АВБбШвнг-LS-0,66

35 2222 4700

АВВГнг-LS-1,0

35 3771 7200

АВБбШвнг-LS-1,0

35 3771 7300

Разработчик ОАО ВНИИКП.

Заводы-изготовители приведены в табл. 5.

Таблица 5

Марка кабеля

Заводы-изготовители

ВВГнг-LS, ВБбШвнг-LS

Подольсккабель, Кавказкабель, Севкабель, Электрокабель, Кирскабель, Камкабель, Москабельмет

АВВГнг-LS, АВБбШвнг-LS

Кавказкабель, Севкабель, Кирскабель, Камкабель, Иркутсккабель, Москабельмет

КАБЕЛИ ОГНЕСТОЙКИЕ, НЕ РАСПРОСТРАНЯЮЩИЕ ГОРЕНИЕ, С НИЗКИМ ДЫМО- И ГАЗОВЫДЕЛЕНИЕМ

ТУ 16.К71-337-2004

Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при постоянном или переменном напряжении до 1 кВ частотой до 100 Гц на общепромышленных объектах и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011-97), а также во взрывоопасных зонах всех классов, кроме В-1. Класс пожарной опасности кабелей по классификации НПБ 248-97 - П1.4.2.2.

Вид климатического исполнения В5.

Марки кабелей, наименование элементов конструкции и базовые нормативные документы приведены в табл. 1.

Таблица 1

Марка кабеля

Наименование элементов конструкции

Базовый нормативный документ

ВВГнг-FRLS

Жилы из медной проволоки, термический барьер из слюдосодержащей ленты, изоляция и оболочка из ПВХ композиции пониженной пожароопасности

ГОСТ 16442-80

ВВГЭнг-FRLS

То же, общий экран из медной ленты или фольги под оболочкой

То же

КВВГнг-FRLS

Жилы из медной проволоки, термический барьер из слюдосодержащей ленты, изоляция и оболочка из ПВХ композиции пониженной пожароопасности

ГОСТ 1508-78

КВВГЭнг-FRLS

То же, общий экран из медной ленты или фольги под оболочкой

То же

КМПвВнг-FRLS

Жилы из медной проволоки, термический барьер из слюдосодержащей ленты, изоляция из сшитого полиэтилена, оболочка из ПВХ композиции пониженной пожароопасности

ТУ 16-705.169-80

КМПвВЭнг-FRLS

То же, общий экран из медных проволок по оболочке

То же

КМПвВЭВнг-FRLS

То же, наружная оболочка из ПВХ композиции пониженной пожароопасности

-«-

КМПвЭВнг-FRLS

Жилы из медной проволоки, термический барьер из слюдосодержащей ленты, изоляция из сшитого полиэтилена, экран из медной проволоки по изоляции каждой жилы, части жил или пар жил, оболочка из ПВХ композиции пониженной пожароопасности

-«-

КМПвЭВЭнг-FRLS

То же, общий экран из медных проволок по оболочке

-«-

КМПвЭВЭВнг-FRLS

То же, наружная защитная оболочка из ПВХ композиции пониженной пожароопасности

-«-

КУГВВнг-FRLS

Жилы из медной проволоки, термический барьер из слюдосодержащей ленты, изоляция и оболочка из ПВХ композиции пониженной пожароопасности

ТУ 16-505.856-75

КУГВЭВнг-FRLS

То же, экран из медных проволок поверх изоляции каждой жилы

То же

КУГВВЭнг-FRLS

То же, что и КУГВВнг-FRLS, общий экран из медных проволок под оболочкой

-«-

Примечания:

1. Индекс FR в марках кабелей означает огнестойкость (Fire Resistance).

2. Индекс LS в марках кабелей означает низкое дымо- и газовыделение (Low Smoke).

3. К кабелю марки ВВГЭнг-FRLS предъявляются все требования, которые установлены ГОСТ 16442-80 для кабеля марки ВВГ, и дополнительное требование по наличию экрана.

Пример условного обозначения кабеля марки ВВГнг-FRLS с четырьмя жилами сечением 35 мм2, на напряжение 1 кВ:

Кабель ВВГнг-FRLS 4´35-1 ТУ 16.К71-337-2004.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кабели соответствуют требованиям стандартов и технических условий, приведенных в табл. 1, и настоящих технических условий.

Номинальное напряжение силовых кабелей 1,0 кВ, число жил 1, 2, 3, 4 и 5, сечение жил 1,5 - 240 мм2.

Кабели имеют все жилы одинакового сечения.

Четырехжильные кабели могут иметь одну жилу меньшего сечения (жилу заземления или нулевую).

Кабели имеют внутреннюю оболочку, которая в многожильных кабелях выполняет также роль заполнения.

Кабели имеют пониженную массовую долю хлористого водорода, выделяющегося при горении.

Кабели не распространяют горение при групповой прокладке.

Кабели имеют низкое дымообразование при горении и тлении.

Огнестойкость кабелей - не менее 90 мин.

Срок службы - не менее 30 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Условия эксплуатации кабелей должны соответствовать требованиям нормативных документов, указанным в табл. 1, а также требованиям, установленным для кабелей по ТУ 16.К71-310-2001.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-337-2004 - без ограничения.

Коды ОКП:

ВВГнг-FRLS        - 35 3371 0100

ВВГЭнг-FRLS     - 35 3371 0200

Разработчик - ОАО ВНИИКП.

Заводы-изготовители - Иркутсккабель, Севкабель, Подольсккабель.

КАБЕЛИ СИЛОВЫЕ И КОНТРОЛЬНЫЕ, НЕ РАСПРОСТРАНЯЮЩИЕ ГОРЕНИЕ, С ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ ИЗ ПОЛИМЕРНЫХ КОМПОЗИЦИЙ, НЕ СОДЕРЖАЩИХ ГАЛОГЕНОВ

ТУ 16.К71-304-2001

Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации в системах АС класса 3Н по классификации ОПБ 88/97 (ПНАЭ Г-01-011-97).

Вид климатического исполнения В3, В4.

Марки кабелей, их наименование и преимущественная область применения приведены в табл. 1.

Таблица 1

Марка кабеля

Наименование кабеля

Преимущественная область применения

ППГнг-HF*

Кабель силовой с медными жилами класса 1 или 2, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов

Для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации

ПБбПнг-HF

То же, бронированный

То же, при наличии опасности механических повреждений

ПвПГнг-HF

Кабель силовой с медными жилами класса 1 или 2, с изоляцией из сшитого полиэтилена и оболочкой из полимерных композиций, не содержащих галогенов

Для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации

КППГнг-HF

Кабель контрольный с медными жилами класса 1, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов

Для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации

КППГЭнг-HF

То же, в общем экране под оболочкой

То же

КПБбПнг-HF

То же, что КППГнг-HF, бронированный

То же, при наличии опасности механических повреждений

* HF - не содержащий галогенов (Halogen-Free)

Пример условного обозначения кабеля марки ПБбПнг-HF с четырьмя жилами сечением 35 мм2, на напряжение 1 кВ при заказе и в документации другого изделия:

Кабель ПБбПнг-HF 4´35-1 ТУ 16.К71-304-2001.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число и номинальное сечение основных жил силовых кабелей на напряжение 0,66 и 1,0 кВ приведены в табл. 2.

Таблица 2

Марка кабеля

Число жил

Номинальное сечение основных жил, мм2

Номинальное напряжение, кВ

0,66

1

ППГнг-HF

1, 3, 4, 5

1,5 - 50

1,5 - 240

2

1,5 - 50

ПБбПнг-HF

3, 4, 5

4 - 35

4 - 240

2

4 - 50

ПвПГнг-HF

1, 3, 4, 5

-

1,5 - 240

2

1,5 - 50

Силовые кабели имеют все жилы одинакового сечения. В четырехжильных кабелях все жилы одинакового сечения или одна жила меньшего сечения (жила заземления или нулевая).

Расчетные значения массы и наружного диаметра силовых кабелей приведены в табл. 4.

Строительная длина силовых кабелей с основными жилами сечением 1,5 - 16 мм2 - не менее 250 м, 25 - 240 мм2 - не менее 200 м.

Изолированные жилы многожильных кабелей имеют цветовую или цифровую маркировку.

Кабели имеют внутреннюю оболочку по скрученным жилам, выполняющую роль заполнения.

Электрическое сопротивление изоляции на длине 1 км кабеля приведено в табл. 3.

Таблица 3

Номинальное сечение жилы, мм2

Электрическое сопротивление изоляции, МОм, не менее

1,0 и 1,5

12

2,5 и 4,0

10

6

9

10 - 240

7

Электрическое сопротивление изоляции жил силовых кабелей на длине 1 км, измеренное при длительно допустимой температуре нагрева жил при эксплуатации - не менее 5 кОм.

Кабели стойки к навиванию: одножильные на цилиндр диаметром 20 (Dн + d), многожильные - диаметром 15 (Dн + d), где Dн - расчетный наружный диаметр кабеля, мм; d - диаметр жилы, мм.

Кабели не распространяют горение при групповой прокладке.

Кабели имеют низкие значения показателей коррозионной активности продуктов газовыделения при горении и тлении.

Кабели имеют низкое дымообразование при горении и тлении.

Срок службы кабелей - 30 лет.

Таблица 4

Марка кабеля и номинальное напряжение, кВ

Число и номинальное сечение токопроводящих жил, мм2

Наружный диаметр, мм

Масса 1 км кабеля, кг

1

2

3

4

ППГнг-HF-0,66

1´1,5

8,8

80

1´2,5

9,2

95

1´4

9,9

119

1´6

10,4

159

1´10

11,8

219

1´16

12,9

287

1´25

14,3

403

1´35

15,7

502

1´50

17,1

564

2´1,5

11,6

165

2´2,5

12,4

202

2´4

13,8

265

2´6

14,8

329

2´10

17,6

480

2´16

18,6

812

2´25

23,1

935

2´35

24,9

1188

2´50

26,7

1233

3´1,5

12,0

187

3´2,5

12,9

234

3´4

14,3

312

3´6

15,5

395

3´10

18,4

587

3´16

19,4

812

3´25

24,3

1184

3´35

26,2

1547

3´50

28,3

1745

3´1,5 + 1´1

12,7

211

3´2,5 + 1´1,5

13,7

266

3´4 + 1´2,5

15,4

360

3´6 + 1´2,5

16,6

449

3´10 + 1´4

19,8

669

3´10 + 1´6

19,8

683

3´16 + 1´6

22,0

924

3´16 + 1´10

22,0

953

3´25 + 1´10

26,5

1398

3´25 + 1´16

26,5

1442

3´35 + 1´16

28,9

1804

3´50 + 1´16

28,1

1916

3´50 + 1´25

29,0

2016

4´1,5

12,7

215

4´2,5

13,7

273

4´4

15,4

371

4´6

16,6

475

4´10

19,8

715

4´16

22,0

957

4´25

26,5

1510

4´35

28,7

1953

4´50

30,0

2268

5´1,5

13,6

244

5´2,5

14,6

315

5´4

16,5

438

5´6

17,9

556

5´10

21,4

847

5´16

24,0

1165

5´25

28,9

1811

5´35

31,3

2405

5´50

33,3

2716

ППГнг-HF-1*

ПвПГнг-HF-l

1´1,5

11,0/8,8

102/115

1´2,5

11,5/9,2

118/133

1´4

12,4/9,7

149/155

1´6

12,9/10,2

176/182

1´10

13,9/11,0

232/235

1´16

14,8/12,0

302/308

1´25

16,2/13,5

413/420

1´35

17,0/14,5

511/526

1´50

15,6/15,5

674/689

1´70

17,3/16,9

882/898

1´95

19,2/18,5

1144/1161

1´120

20,8/19,8

1396/1413

1´150

22,8/21,5

1744/1729

1´185

25,4/23,3

2127/2094

1´240

28,4/25,9

2723/2671

2´1,5

14,0/11,6

189/181

2´2,5

15,0/12,4

228/218

2´4

16,5/13,4

307/263

2´6

17,6/14,3

374/315

2´10

19,6/16,0

515/422

2´16

21,5/17,9

686/570

2´25

24,2/21,0

959/794

2´35

26,5/23,0

1227/1007

2´50

21,5/25,5

1236/1651

3´1,5

12,0/12,0

187/213

3´2,5

12,9/12,9

234/263

3´4

14,3/13,9

312/325

3´6

15,5/14,9

395/395

3´10

18,4/16,7

587/533

3´16

19,4/18,8

812/736

3´25

24,3/22,1

1184/1030

3´35

26,2/24,3

1547/1330

3´50

26,5/26,9

1865/2105

3´70

29,2/29,7

2472/2500

3´95

32,7/33,2

3250/3278

3´120

36,6/36,9

4053/4068

3´150

39,8/40,9

4934/5020

3´185

43,3/45,3

6042/6159

3´240

49,5/50,6

7806/7824

3´1,5 + 1´1

15,3/12,7

240/236

3´2,5 + 1´1,5

16,2/13,8

296/293

3´4 + 1´2,5

18,3/14,9

408/368

3´6 + 1´2,5

19,6/16,0

498/444

3´10 + 1´4

22,0/18,0

703/613

3´10 + 1´6

22,0/18,0

722/632

3´16 + 1´6

24,2/20,3

954/848

3´16 + 1´10

24,2/20,3

994/887

3´25 + 1´10

27,9/24,5

1387/1242

3´25 + 1´16

27,9/24,5

1442/1299

3´35 + 1´16

30,2/26,9

1779/1619

3´50 + 1´16

25,7/27,7

2047/2276

3´50 + 1´25

25,7/28,4

2136/2402

3´70 + 1´25

28,3/31,3

2770/2863

3´70 + 1´35

28,3/31,3

3519/2934

3´95 + 1´35

31,7/35,3

3661/3791

3´95 + 1´50

31,7/35,3

4247/3893

3´120 + 1´35

35,1/38,2

4473/4576

3´120 + 1´70

35,1/38,2

6096/4820

3´150 + 1´50

38,2/42,0

5571/5661

3´150 + 1´70

38,2/42,0

7033/5804

3´185 + 1´50

41,5/46,6

6657/6874

3´185 + 1´95

41,5/46,6

7092/7193

3´240 + 1´70

43,1/51,4

9834/8746

3´240 + 1´120

43,1/51,4

11225/9102

4´1,5

15,3/12,7

245/241

4´2,5

16,1/13,8

306/304

4´4

18,2/14,9

425/382

4´6

19,6/16,0

534/476

4´10

22,0/18,0

762/668

4´16

24,2/20,3

1049/940

4´25

27,9/24,5

1529/1358

4´35

30,2/26,9

1950/1787

4´50

25,7/29,4

2417/2659

4´70

28,3/31,3

3226/3203

4´95

31,7/35,3

4264/4253

4´120

35,1/38,2

5316/5236

4´150

38,2/42,0

6547/6470

4´185

41,5/46,6

7974/7953

4´240

43,1/51,4

10231/10123

5´1,5

13,6/13,5

244/278

5´2,5

14,6/14,7

315/356

5´4

16,5/15,9

438/453

5´6

17,9/17,2

556/569

5´10

21,4/19,5

847/810

5´16

24,0/22,1

1165/1151

5´25

28,9/26,3

1811/1699

5´35

31,3/29,0

2405/2211

5´50

32,0/32,2

3102/3263

5´70

35,9/35,9

4154/3988

5´95

40,1/40,0

5461/5251

5´120

44,9/43,2

6792/6475

5´150

48,9/47,6

8476/8055

5´185

53,2/51,8

10205/9832

5´240

60,8/57,9

13203/12532

* В числителе приведены значения для марки ППГнг-HF, в знаменателе для марки ПвПГнг-HF.

ПБбПнг-HF-0,66

2´4

16,4

431

2´6

17,4

511

2´10

19,8

705

2´16

22,0

903

2´25

25,2

1264

2´35

26,8

1560

3´4

17,0

482

3´6

18,1

585

3´10

20,6

819

3´16

23,0

1075

3´25

27,2

1517

3´35

28,7

1880

3´4 + 1´2,5

18,0

545

3´6 + 1´2,5

19,2

653

3´6 + 1´4

19,2

664

3´10 + 1´4

22,1

922

3´10 + 1´6

22,1

936

3´16 + 1´6

24,6

1214

3´16 + 1´10

24,6

1239

3´25 + 1´10

28,5

1729

3´25 + 1´16

28,5

1769

3´35 + 1´16

30,8

2298

4´4

18,0

553

4´6

19,2

679

4´10

22,1

964

4´16

24,5

1284

4´25

29,0

1829

4´35

31,6

2423

5´4

19,1

431

5´6

20,5

769

5´10

23,7

1111

5´16

26,5

1486

5´25

32,0

2217

5´35

35,0

2916

ПБбПнг-HF-l

2´4

18,5

480

2´6

19,4

562

2´10

21,4

731

2´16

23,3

928

2´25

26,4

1261

2´35

28,3

1534

2´50

23,3

1486

3´4

19,0

541

3´6

20,1

642

3´10

22,3

854

3´16

24,3

1108

3´25

27,6

1532

3´35

29,7

1890

3´50

27,9

2141

3´70

30,6

2779

3´95

34,5

3631

3´120

38,0

4439

3´150

41,2

5397

3´185

45,1

6550

3´240

50,9

8335

3´4 + 1´2,5

20,1

607

3´6 + 1´2,5

21,4

713

3´6 + 1´4

21,4

733

3´10 + 1´4

23,8

953

3´10 + 1´6

23,8

973

3´16 + 1´6

26,4

1259

3´16 + 1´10

26,4

1303

3´25 + 1´10

29,7

1718

3´25 + 1´16

29,7

1798

3´35 + 1´16

33,0

2226

3´50 + 1´16

27,1

2314

3´50 + 1´25

27,1

2403

3´70 + 1´25

29,7

3066

3´70 + 1´35

29,7

3165

3´95 + 1´35

33,1

3996

3´95 + 1´50

33,1

4156

3´120 + 1´35

36,5

4843

3´120 + 1´70

36,5

6466

3´150 + 1´50

39,6

5976

3´150 + 1´70

39,6

7439

3´185 + 1´50

42,9

7098

3´185 + 1´95

42,9

7534

3´240 + 1´70

44,9

10341

3´240 + 1´120

44,9

11732

4´4

20,1

626

4´6

21,4

753

4´10

23,8

1017

4´16

26,4

1362

4´25

29,7

1871

4´35

33,0

2409

4´50

27,1

2683

4´70

29,7

3522

4´95

33,1

4598

4´120

36,5

5687

4´150

39,6

6953

4´185

42,9

8416

4´240

44,9

10738

5´4

21,4

739

5´6

22,8

872

5´10

25,5

1194

5´16

28,4

1614

5´25

33,0

2318

5´35

35,6

2886

5´50

33,4

3441

5´70

37,3

4532

5´95

41,5

5888

5´120

46,3

7269

5´150

50,3

8998

5´185

54,7

10776

5´240

62,2

13857

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Максимальное напряжение электрических сетей, в которых допускается работа силовых кабелей, указано в табл. 5.

Таблица 5

кВ

Номинальное напряжение кабеля

Максимальное напряжение трехфазной сети

0,66

0,72

1,0

1,2

Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от минус 30 до 50 °С и относительной влажности воздуха до 98 % при температуре до 35 °С, в том числе для прокладки на открытом воздухе.

Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 15 °С.

Минимальный радиус изгиба при прокладке одножильных кабелей 10 Dн, многожильных - 7,5 Dh.

Длительно допустимая температура нагрева жил кабелей при эксплуатации - не более 70 °С, допустимая температура жил при коротком замыкании - не более 160 °С. Продолжительность короткого замыкания не должна превышать 4 с. Допустимая температура нагрева жил силовых кабелей в аварийном режиме 90 °С. Продолжительность работы кабелей в аварийном режиме не должна быть более 8 ч в сутки и не более 1000 ч за срок службы.

Допустимые токовые нагрузки силовых кабелей при прокладке в помещениях и кабельных сооружениях указаны в табл. 6, кабеля с изоляцией из сшитого полиэтилена - в табл. 7.

Таблица

Номинальное сечение жилы, мм2

Допустимые токовые нагрузки кабелей, А

одножильных*

двухжильных

трех-, четырех- и пятижильных

1,5

29

24

21

2,5

40

33

28

4

53

44

37

6

67

56

49

10

91

76

66

16

121

101

87

25

160

134

115

35

197

166

141

50

247

208

177

70

318

-

226

95

386

-

274

120

450

-

321

150

521

-

370

185

594

-

421

240

704

-

499

* Токовые нагрузки даны для работы на постоянном токе.

Таблица 7

Номинальное сечение жилы, мм2

Допустимые токовые нагрузки кабелей, А

одножильных*

двухжильных

трех-, четырех- и пятижильных

1,5

33

28

24

2,5

46

38

32

4

61

51

43

6

78

65

57

10

105

88

76

16

140

117

101

25

185

155

131

35

228

192

163

50

286

241

205

70

388

-

277

95

443

-

327

120

522

-

372

150

604

-

429

185

689

-

488

240

816

-

578

* Токовые нагрузки даны для работы на постоянном токе.

Допустимые токи односекундного короткого замыкания указаны в табл. 8.

Таблица 8

Номинальное сечение жилы, мм2

Допустимый ток односекундного короткого замыкания кабелей, кА

с изоляцией из композиции, не содержащей галогенов

с изоляцией из сшитого полиэтилена

1,5

0,17

0,21

2,5

0,27

0,34

4

0,43

0,54

6

0,65

0,81

10

1,09

1,36

16

1,74

2,16

25

2,78

3,46

35

3,86

4,80

50

5,23

6,48

70

7,54

9,35

95

10,48

13,00

120

13,21

16,38

150

16,30

20,21

185

20,39

25,28

240

26,80

33,23

Токи короткого замыкания рассчитаны для условий нагрева токопроводящей жилы до начала короткого замыкания - 70 °С и 90 °С соответственно.

Кабели допускается эксплуатировать в сетях постоянного напряжения при значениях напряжения в 2,4 раза больше номинального напряжения.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-304-2001 - без ограничения.

Коды ОКП:

ППГнг-HF-0,66   - 35 2122 2300;                 ПБбПГнг-HF-0,66       - 35 2122 2400;

ППГнг-HF-1        - 35 3371 2300;                 ПБбПГнг-HF-1            - 35 3371 2300.

ПвПГнг-HF-1      - 35 3381 2900;

Разработчик - ОАО ВНИИКП.

Заводы-изготовители: Подольсккабель, Кавказкабель, Иркутсккабель, Камкабель, Кирскабель, Севкабель, Москабельмет.

КАБЕЛИ ОГНЕСТОЙКИЕ СИЛОВЫЕ И КОНТРОЛЬНЫЕ, НЕ РАСПРОСТРАНЯЮЩИЕ ГОРЕНИЕ, С ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ ИЗ ПОЛИМЕРНЫХ КОМПОЗИЦИЙ, НЕ СОДЕРЖАЩИХ ГАЛОГЕНОВ

ТУ 16.К71-339-2004

Кабели предназначены для передачи и распределения электроэнергии в стационарных общепромышленных установках на переменное напряжение 0,66 и 1,0 кВ частотой до 100 Гц, а также на атомных станциях (АС) в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011-97).

Вид климатического исполнения В5.

Марки кабелей, их наименование, область применения и обозначение класса пожарной опасности по НПБ 248-97 приведены в табл. 1.

Таблица 1

Марка кабеля

Наименование кабеля

Преимущественная область применения

Обозначение класса пожарной опасности

ППГнг-FRHF*

Кабель силовой с медными жилами, с обмоткой из слюдосодержащих лент по жиле, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, огнестойкий

Для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений

П.1.4.1.2

ППГЭнг-FRHF

То же, в общем экране из медной фольги или ленты под оболочкой

То же

П.1.4.1.2

ПвПГнг-FRHF

Кабель силовой с медными жилами, с обмоткой из слюдосодержащих лент по жиле, с изоляцией из сшитого полиэтилена и оболочкой из полимерной композиции, не содержащей галогенов, огнестойкий

«

П.2.4.1.2

ПвПГЭнг-FRHF

То же, в общем экране из медной фольги или ленты под оболочкой

«

П.2.4.1.2

КППГнг-FRHF*

Кабель контрольный с медными жилами, с обмоткой из слюдосодержащих лент по жиле, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, огнестойкий

«

П.1.4.1.2

КППГЭнг-FRHF

То же, в общем экране из медной фольги или ленты под оболочкой

«

П.1.4.1.2

* Индекс FR в марках означает огнестойкое исполнение (Fire Resistance), индекс HF означает не содержащий галогенов (Halogen Free).

Пример условного обозначения кабеля марки ППГнг-FRHF с четырьмя жилами сечением 35 мм2, на напряжение 1,0 кВ при заказе и в документации другого изделия:

Кабель ППГнг-FRHF 4´35-1,0 ТУ 16.К71-339-2004.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Токопроводящие жилы силовых кабелей класса 1 или 2.

Номинальное сечение, число жил и номинальное напряжение силовых кабелей приведены в табл. 2.

Таблица 2

Марка кабеля

Число жил

Номинальное сечение жил, мм2

Номинальное напряжение, кВ

0,66

1,0

ППГнг-FRHF, ППГЭнг-FRHF

1 - 5

1,5 - 50

1,5 - 240

ПвПГнг-FRHF, ПвПГЭнг-FRHF

1 - 5

-

1,5 - 240

Кабели имеют все жилы одинакового сечения. Четырехжильные кабели могут иметь одну жилу меньшего сечения (жилу заземления или нулевую).

Расчетные значения массы и наружного диаметра кабелей марок ППГЭнг-FRHF, ПвПГнг-FRHF и ПвПГЭнг-FRHF приведены в табл. 3. Расчетные значения массы и наружного диаметра кабеля марки ППГнг-FRHF аналогичны приведенным в ТУ 16.К71-304-2001 для кабеля марки ППГнг-HF.

Таблица 3

Марка кабеля и номинальное напряжение, кВ

Число и номинальное сечение токопроводящих жил, мм2

Наружный диаметр, мм

Масса 1 км кабеля, кг

1

2

3

4

ППГЭнг-FRHF-0,66

1´1,5

11,9

110

1´2,5

12,3

129

1´4

13,0

157

1´6

13,5

185

1´10

14,9

239

1´16

16,0

312

1´25

17,4

426

1´35

18,8

521

1´50

20,1

698

2´1,5

15,2

197

2´2,5

16,0

245

2´4

17,4

329

2´6

18,4

381

2´10

21,2

519

2´16

22,2

841

2´25

26,7

951

2´35

28,5

1201

2´50

32,4

1280

3´1,5

14,6

215

3´2,5

15,5

267

3´4

17,9

351

3´6

19,1

423

3´10

22,0

611

3´16

23,0

848

3´25

25,9

1221

3´35

27,8

1579

3´50

33,6

1921

4´1,5

15,3

272

4´2,5

16,3

339

4´4

19,0

463

4´6

20,2

582

4´10

23,4

821

4´16

25,6

1129

4´25

30,1

1585

4´35

32,3

2028

4´50

36,1

2480

5´1,5

17,2

265

5´2,5

18,2

342

5´4

19,1

491

5´6

21,5

591

5´10

23,0

909

5´16

25,6

1220

5´25

32,5

1871

5´35

34,9

2448

5´50

36,7

3178

ППГЭнг-FRHF-1

1´1,5

12,0

121

1´2,5

12,5

143

1´4

13,4

175

1´6

13,9

204

1´10

14,9

259

1´16

15,8

331

1´25

17,2

449

1´35

18,0

541

1´50

19,3

714

1´70

20,7

917

1´95

22,3

1181

1´120

23,8

1421

1´150

25,2

1786

1´185

26,8

2176

1´240

29,0

2772

2´1,5

15,6

208

2´2,5

16,6

259

2´4

18,1

337

2´6

19,2

410

2´10

21,2

538

2´16

23,1

719

2´25

25,8

1002

2´35

28,1

1296

2´50

23,1

1281

2´70

26,2

1726

2´95

28,9

2259

2´120

31,3

2761

2´150

33,8

3392

2´185

42,0

4205

2´240

47,8

5426

3´1,5

14,6

219

3´2,5

15,5

271

3´4

16,9

358

3´6

19,1

431

3´10

22,0

619

3´16

23,0

856

3´25

27,9

1229

3´35

29,8

1591

3´50

30,1

1831

3´70

32,8

2528

3´95

36,3

3329

3´120

40,2

4131

3´150

43,4

5009

3´185

46,9

6136

3´240

53,1

7896

4´1,5

18,9

279

4´2,5

19,7

345

4´4

21,8

471

4´6

23,2

591

4´10

25,6

832

4´16

27,8

1141

4´25

31,5

1599

4´35

33,8

2041

4´50

29,3

2492

4´70

31,9

3306

4´95

35,3

4341

4´120

38,7

5407

4´150

41,8

6639

4´185

45,1

8100

4´240

46,7

10337

5´1,5

17,2

291

5´2,5

18,0

361

5´4

20,1

502

5´6

21,5

604

5´10

25,0

920

5´16

27,6

1231

5´25

32,5

1883

5´35

34,9

2459

5´50

35,6

3189

5´70

39,5

4235

5´95

43,8

5539

5´120

48,5

6891

5´150

52,5

8552

5´185

56,8

10305

5´240

63,4

13309

ПвПГнг-FRHF-1*

ПвПГЭнг-FRHF-1

1´1,5

12,2/12,4

118/130

1´2,5

12,7/12,7

137/153

1´4

13,6/13,8

167/190

1´6

14,1/14,3

198/220

1´10

15,1/15,3

253/271

1´16

16,0/16,3

329/352

1´25

17,4/17,6

439/460

1´35

18,2/18,4

541/561

1´50

19,6/19,8

699/732

1´70

21,1/21,3

909/934

1´95

22,6/22,8

1171/1197

1´120

24,1/24,2

1421/1441

1´150

25,4/25,6

1775/1808

1´185

27,0/27,2

2159/2197

1´240

29,1/29,3

2759/2796

2´1,5

17,4/17,6

210/219

2´2,5

18,4/18,6

254/269

2´4

19,9/21,1

339/351

2´6

21,0/21,2

408/430

2´10

23,0/23,2

538/561

2´16

24,5/24,5

719/738

2´25

27,2/27,4

990/1021

2´35

29,5/29,7

1254/1309

2´50

24,3/24,5

1271/1301

2´70

26,8/27,0

1721/1739

2´95

29,5/29,7

2254/2270

2´120

31,9/32,1

2760/2780

2´150

35,0/35,2

3387/3409

2´185

43,2/43,4

4176/4226

2´240

49,0/49,2

5399/5460

3´1,5

15,4/15,6

209/231

3´2,5

16,3/16,5

256/295

3´4

16,7/16,9

339/372

3´6

18,9/19,1

419/456

3´10

21,8/22,0

609/638

3´16

22,8/23,0

839/879

3´25

27,3/27,5

1219/1257

3´35

27,2/27,4

1575/1613

3´50

29,3/29,5

1902/1854

3´70

31,4/31,6

2508/2541

3´95

34,9/35,1

3281/3362

3´120

38,8/39,0

4098/4169

3´150

42,6/42,8

4976/5031

3´185

46,3/46,5

6091/6153

3´240

52,1/52,3

7871/7912

4´1,5

18,7/18,9

271/296

4´2,5

17,5/17,7

334/360

4´4

21,6/21,8

451/498

4´6

23,0/23,2

571/609

4´10

25,4/25,6

801/851

4´16

27,2/27,4

1082/1165

4´25

30,9/31,1

1568/1517

4´35

33,2/33,4

1998/2065

4´50

28,5/28,7

2456/2520

4´70

30,5/30,7

3268/3329

4´95

33,9/34,1

4301/4362

4´120

37,3/37,5

5368/5431

4´150

41,0/41,2

6594/6651

4´185

44,5/44,7

8020/8129

4´240

45,9/46,1

10274/10357

5´1,5

17,0/17,2

268/308

5´2,5

18,0/18,2

341/379

5´4

18,9/19,1

465/521

5´6

20,3/20,5

587/619

5´10

24,8/25,0

890/840

5´16

27,0/27,2

1205/1252

5´25

31,9/32,1

1851/1904

5´35

34,3/34,5

2451/2581

5´50

34,8/35,0

3161/3206

5´70

38,1/38,3

4198/4261

5´95

42,3/42,5

5502/5560

5´120

47,1/47,3

6831/6907

5´150

51,7/51,9

8517/8579

5´185

56,2/56,4

10250/10331

5´240

63,6/63,8

13259/13334

* В числителе приведены значения для марки ПвПГнг-FRHF, в знаменателе - для марки ПвПГЭнг-FRHF.

Строительная длина кабелей оговаривается при заказе.

Изолированные жилы кабелей имеют цветовую маркировку.

По скрутке изолированных жил наложена внутренняя оболочка из полимерной композиции, не содержащей галогенов, которая выполняет также роль заполнения между жилами.

Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева жил кабелей марок ППГнг-FRHF, ППГЭнг-FRHF - не менее 1010 Ом×см, марок ПвПГнг-FRHF и ПвПГЭнг-FRHF - не менее 1012 Ом×см.

Постоянная электрического сопротивления изоляции Кi кабелей марок ППГнг-FRHF, ППГЭнг-FRHF не менее 0,037 МОм×км, марок ПвПГнг-FRHF и ПвПГЭнг-FRHF - не менее 3,67 МОм×км.

Кабели стойки к навиванию. Диаметр цилиндра, на который навиваются кабели - 20 (D + d) для одножильных кабелей и 15 (D + d) - для многожильных, где D - наружный диаметр кабеля, d - диаметр жилы.

Кабели стойки к воздействию плесневых грибов.

Кабели не распространяют горение при групповой прокладке.

Кабели имеют низкие показатели коррозионной активности продуктов газовыделения при горении и тлении.

Кабели имеют низкое дымообразование при горении и тлении.

Огнестойкость кабелей не менее 90 мин.

Срок службы кабелей - 40 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для применения в электрических цепях, сохраняющих работоспособность при пожаре.

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50 °С и относительной влажности воздуха до 98 % при температуре до 35 °С.

Длительно допустимая температура нагрева жил кабелей марок ППГнг-FRHF, ППГЭнг-FRHF - не более 70 °С, марок ПвПГнг-FRHF и ПвПГЭнг-FRHF - не более 90 °С.

Допустимая температура жил при коротком замыкании (к.з.) не более 250 °С. Продолжительность к.з. не более 4 с.

Допустимая температура нагрева жил кабелей марок ППГнг-FRHF, ППГЭнг-FRHF в режиме перегрузки - не более 90 °С, кабелей марок ПвПГнг-FRHF, ПвПГЭнг-FRHF - не более 130 °С.

Продолжительность работы кабелей в аварийном режиме более 8 ч в сутки и не более 1000 ч за срок службы.

Предельная температура токопроводящих жил кабелей по условиям невозгорания при к.з. - не более 400 °С.

Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 15 °С.

Максимальный радиус изгиба кабелей при прокладке 10 D - одножильных кабелей, 7,5D - многожильных.

Допустимые токовые нагрузки кабелей при прокладке в помещениях и кабельных сооружениях марок ППГнг-FRHF, ППГЭнг-FRHF приведены в табл. 4, марок ПвПГнг-FRHF и ПвПГЭнг-FRHF - в табл. 5.

Таблица 4

Номинальное сечение жилы, мм2

Допустимые токовые нагрузки силовых кабелей, А

одножильных*

двухжильных

трех-, четырех и пятижильных

1,5

29

24

21

2,5

40

33

28

4

53

44

37

6

67

56

49

10

91

76

66

16

121

101

87

25

160

134

115

35

197

166

141

50

247

208

177

70

335

282

239

95

382

321

282

120

450

378

321

150

521

438

370

185

594

499

421

240

704

591

499

* Токовые нагрузки даны для работы на постоянном токе.

Таблица 5

Номинальное сечение

Допустимые токовые нагрузки силовых кабелей, А

одножильных*

двухжильных

трех-, четырех и пятижильных

1,5

33

28

24

2,5

46

38

32

4

61

51

43

6

78

65

57

10

105

88

76

16

140

117

101

25

185

155

131

35

228

192

163

50

286

241

205

70

388

327

277

95

443

372

327

120

522

438

372

150

604

508

429

185

689

578

488

240

816

685

578

* Токовые нагрузки даны для работы на постоянном токе.

Односекундный ток к.з. приведен в табл. 6.

Таблица 6

Номинальное сечение жилы, мм2

Допустимый ток односекундного короткого замыкания кабелей, кА

Номинальное сечение жилы, мм2

Допустимый ток односекундного короткого замыкания кабелей, кА

1,5

0,21

50

6,48

2,5

0,34

70

9,35

4

0,54

95

13,0

6

0,81

120

16,38

10

1,36

150

20,21

16

2,16

185

25,28

25

3,46

240

33,23

35

4,80

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-339-2004 - без ограничения.

Коды ОКП:

ППГнг-FRHF-0,66         35 2111 0100        ППГЭнг-FRHF-1    35 3381 5200

ППГнг-FRHF-1              35 3381 5100        ПвПГнг-FRHF-1     35 3381 5300

ППГЭнг-FRHF-0,66      35 2111 0200        ПвПГЭнг-FRHF-1 35 3381 5400

Разработчик - ОАО ВНИИКП

Завод-изготовитель - Иркутсккабель

КАБЕЛИ СИЛОВЫЕ С ИЗОЛЯЦИЕЙ ИЗ СШИТОГО ПОЛИЭТИЛЕНА, НЕ РАСПРОСТРАНЯЮЩИЕ ГОРЕНИЕ И ОГНЕСТОЙКИЕ

ТУ 16.К71-341-2004

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 1,0 кВ частотой 50 Гц внутри и вне гермозоны АС классов 2 и 3 по классификации ОПБ 88/97 (ПНАЭ Г-01-011-97).

Марки кабелей, наименование элементов конструкции, обозначение класса пожарной опасности по классификации НПБ 248-97 приведены в таблице.

Марка кабеля

Наименование элементов конструкции

Обозначение класса пожарной опасности

ПвПнг(А)-HF

Медные жилы класса 1 или 2, изоляция из сшитого полиэтилена (ПЭ) и оболочка из полимерной композиции, не содержащей галогенов

П1.4.1.2

ПвПнг(А)-FRHF

То же, с термическим барьером из слюдосодержащей ленты поверх медной жилы

П1.4.1.2

ПвBнг(A)-FRLS

Медные жилы класса 1 или 2, термический барьер из слюдосодержащей ленты, изоляция из сшитого ПЭ и оболочка из поливинилхлоридного пластиката пониженной пожароопасности

П1.4.2.2

Примечание - Индекс (А) в марках означает, что кабель соответствует категории А по нераспространению горения ГОСТ Р МЭК 332-3-96.

Пример условного обозначения кабеля марки ПвПнг(А)-HF с тремя жилами класса 2 сечением 35 мм2 и одной однопроволочной нулевой жилой сечением 16 мм2, на напряжение 1 кВ при заказе и в документации другого изделия:

Кабель ПвПнг(А)-HF 3´35 + 1´16 (ож)-1 ТУ 16.К71-341-2004.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число жил 1, 3, 4 и 5, сечение жил 10 - 240 мм2.

Кабели аналогичны соответствующим кабелям по ТУ 16.К71-304-2001 и ТУ 16.К71-339-2004, но они предназначены специально для АС и имеют параметры, обеспечивающие стойкость к воздействию «малой течи» и «большой течи» на АС.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-341-2004 - без ограничения.

Коды ОКП:

ПвПнг(А)-HF          - 35 3381 0300

ПвПнг(А)-FRHF     - 35 3381 0400

ПвВнг(А)-FRLS      - 35 3381 0500

Разработчик - ОАО ВНИИКП.

Заводы-изготовители - Подольсккабель, Иркутсккабель.

КАБЕЛИ СИЛОВЫЕ И КОНТРОЛЬНЫЕ, НЕ РАСПРОСТРАНЯЮЩИЕ ГОРЕНИЕ, С НИЗКИМ ДЫМО- И ГАЗОВЫДЕЛЕНИЕМ

ТУ 16.К71-090-2002

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,66; 1,0; 3,0 и 10,0 кВ частотой до 100 Гц.

Кабели могут быть использованы в электрических сетях постоянного тока при значениях напряжения в 2,5 раза больше соответствующего значения переменного напряжения.

Одножильные бронированные кабели на напряжение 1 и 3 кВ предназначены для эксплуатации в сетях постоянного тока.

Вид климатического исполнения - УХЛ1, УХЛ5, В1 и В5.

Марки кабелей, наименование элементов, преимущественная область применения и базовая НД приведены в табл. 1.

Таблица 1

Марка кабеля

Наименование кабеля

Преимущественная область применения

Базовый нормативный документ

ВБВнг-LS*

Кабель силовой с медными жилами класса 1 или 2, с изоляцией и оболочкой из ПВХ композиции пониженной пожароопасности, бронированный

Для прокладки в кабельных сооружениях метрополитена, в т.ч. в пожароопасных и взрывоопасных зонах при отсутствии растягивающих усилий при эксплуатации

ГОСТ 16442-80

АВБВнг-LS

То же, с алюминиевыми жилами

То же, за исключением взрывоопасных зон для классов В1 и В1а

То же

ПвБВнг-LS

Кабель силовой с медными жилами класса 1 или 2, с изоляцией из силанольносшитой полиэтиленовой композиции, с оболочкой из ПВХ композиции пониженной пожароопасности, бронированные

Для прокладки в кабельных сооружениях и помещениях, в т.ч. в пожароопасных, при отсутствии растягивающих усилий при эксплуатации

-«-

АПвБВнг-LS

То же, с алюминиевыми жилами

То же

-«-

ПвВГнг-LS

Кабель силовой с медными жилами класса 1 или 2, с изоляцией из силанольносшитой полиэтиленовой композиции, с оболочкой из ПВХ композиции пониженной пожароопасности

Для прокладки в кабельных сооружениях, в т.ч. в пожароопасных, при отсутствии опасности механических повреждений при эксплуатации

-«-

АПвВГнг-LS

То же, с алюминиевыми жилами

То же

-«-

СБВнг-LS

Кабель силовой с медными жилами класса 1 или 2, с пропитанной бумажной изоляцией, в свинцовой оболочке, бронированный, с оболочкой из ПВХ композиции пониженной пожароопасности

Для прокладки в кабельных сооружениях, помещениях и в сооружениях метрополитена, в том числе в пожароопасных зонах при отсутствии растягивающих усилий

ГОСТ 18410-73

ACБBнг-LS

То же, с алюминиевыми жилами

То же, за исключением взрывоопасных зон для классов В1 и В1а

То же

ЦСБВнг-LS

Кабель силовой с медными жилами класса 1 или 2, с бумажной изоляцией, пропитанной нестекающим составом, в свинцовой оболочке, бронированный, с оболочкой из ПВХ композиции пониженной пожароопасности

Для прокладки в кабельных сооружениях, помещениях, в сооружениях метрополитена без ограничения разности уровней по трассе, в том числе в пожароопасных зонах, при отсутствии растягивающих усилий при эксплуатации

-«-

ЦАСБВнг-LS

То же, с алюминиевыми жилами

То же, за исключением взрывоопасных зон классов В1 и В1а

-«-

КВБВнг-LS

Кабель контрольный с медными жилами, класса 1, с изоляцией и оболочкой из ПВХ композиций пониженной пожароопасности, бронированный

Для прокладки в кабельных сооружениях, помещениях, в сооружениях метрополитена, в т. ч. в пожароопасных и взрывоопасных зонах, при отсутствии растягивающих усилий при эксплуатации

ГОСТ 1508-78

* LS - низкое дымо- и газовыделение (Low Smoke).

Пример условного обозначения кабеля марки АВБВнг-LS с четырьмя жилами сечением 185 мм2 на напряжение 1 кВ при заказе и в документации другого изделия:

Кабель АВБВнг-LS 4´185-1 ТУ 16.К71-090-2002.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кабели соответствуют требованиям НД, приведенных в табл. 1.

Число жил, номинальное напряжение и номинальное сечение жил силовых кабелей приведены в табл. 2.

Таблица 2

Марка кабеля

Число жил

Номинальное напряжение кабеля, кВ

0,66

1,0

3,0

6,0

10,0

Номинальное сечение жил, мм2

ВБВнг-LS

АВБВнг-LS

1

-

50 - 625

240 - 625

-

-

ПвБВнг-LS

АПвБВнг-LS

1

-

50 - 625

-

-

-

ВБВнг-LS

АВБВнг-LS

ПвБВнг-LS

АПвБВнг-LS

3, 4, 5

-

2,5 - 240

-

-

-

ПвВГнг-LS

АПвВГнг-LS

1

-

50 - 625

-

-

-

ПвВГнг-LS

АПвВГнг-LS

3, 4, 5

-

10 - 240

-

-

-

СБВнг-LS

АСБВнг-LS

3

-

-

-

25 - 240

25 - 240

ЦСБВнг-LS

ЦАСБВнг-LS

3

-

-

-

25 - 240

25 - 240

Конструкция, номинальный наружный диаметр и расчетная масса 1 км кабеля приведены в табл. 3 - 9.

Таблица 3

Число жил и номинальное сечение жилы, мм2

Марка кабеля

АВБВнг-LS

ВБВнг-LS

Наружный диаметр, мм

Расчетная масса 1 км, кг

Наружный диаметр, мм

Расчетная масса 1 км, кг

1

2

3

4

5

1´50

18,8

624

18,8

904

1´70

20,6

741

20,6

1162

1´95

22,6

887

22,6

1462

1´120

24,5

1032

24,5

1755

1´150

26,3

1185

26,3

2085

1´185

28,4

1368

28,4

2488

1´240

31,5

1671

31,5

3142

1´300

35,1

2059

35,1

3912

1´400

38,4

2455

38,4

4833

1´500

42,4

2964

42,4

5998

1´625

46,3

3530

46,3

7400

3´2,5

13,8

270

13,8

361

3´4

15,8

391

15,8

467

3´6

16,8

440

16,8

552

3´10

18,5

529

18,5

718

3´16(ож)

21,0

697

21,0

989

3´25(ож)

24,8

932

24,8

1388

3´35(ож)

26,9

1086

26,9

1719

3´50(ож)

30,3

1340

30,3

2200

3´70

31,8

1660

31,8

2893

3´70(ож)

30,4

1563

-

-

3´95

35,7

2082

35,7

3787

3´95(ож)

33,7

1925

-

-

3´120

38,3

2393

38,3

4550

3´120(ож)

36,3

2242

-

-

3´150

42,4

2824

42,4

5496

3´150(ож)

39,1

2603

-

-

3´185

46,0

3347

46,0

6702

3´185(ож)

42,7

3092

-

-

3´240

49,1

4022

49,1

8517

3´240(ож)

47,75

3846

-

-

4´2,5

14,8

352

14,8

415

4´4

16,9

444

16,9

544

4´6

18,1

506

18,1

656

4´10

20,0

613

20,0

863

4´16(ож)

22,7

819

22,7

1206

4´25(ож)

26,9

1106

26,9

1713

4´35(ож)

29,4

1315

29,4

2159

4´50(ож)

33,0

1618

33,0

2763

4´70

34,9

2082

34,9

3686

4´70(ож)

33,8

1898

-

-

4´95

39,0

2582

39,0

4831

4´95(ож)

36,8

2370

-

-

4´120

42,1

3019

42,1

5856

4´120(ож)

39,8

2781

-

-

4´150

45,8

3507

45,8

7061

4´150(ож)

42,8

3220

-

-

4´185

49,8

4153

49,8

8616

4´185(ож)

46,7

3838

-

-

4´240

55,4

5187

55,4

11041

4´240(ож)

52,7

4782

-

-

5´2,5

15,8

394

15,8

473

5´4

18,1

502

18,1

627

5´6

19,5

576

19,5

762

5´10

21,6

702

21,6

1010

5´16(ож)

24,97

971

25,03

1455

5´25(ож)

29,39

1299

29,39

2058

5´35(ож)

32,03

1531

32,06

2587

5´50(ож)

36,2

1915

36,26

3348

5´70

37,8

2461

37,3

4565

5´70(ож)

36,0

2254

-

-

5´95

41,7

3048

41,7

5916

5´95(ож)

40,34

2856

-

-

5´120

45,72

3598

45,24

7198

5´120(ож)

45,28

3411

-

-

5´150

49,56

4187

48,66

8662

5´150(ож)

48,66

3946

-

-

5´185

52,69

4890

52,69

10479

5´185(ож)

51,15

4627

-

-

5´240

58,98

6163

58,98

13539

5´240(ож)

57,35

5831

-

-

Таблица 4

Число жил и номинальное сечение жилы, мм2

Марка кабеля

АПвБВнг-LS-1

ПвБВнг-LS-1

Наружный диаметр, мм

Расчетная масса 1 км, кг

Наружный диаметр, мм

Расчетная масса 1 км, кг

1

2

3

4

5

1´50

17,95

556

17,95

836

1´70

20,00

675

20,00

1096

1´95

21,80

799

21,80

1374

1´120

23,50

920

23,50

1643

1´150

25,90

1100

25,90

2000

1´185

28,16

1283

28,16

2403

1´240

31,08

1552

31,08

3023

1´300

33,73

1821

33,73

3673

1´400

37,20

2200

37,20

4578

1´500

41,16

2665

41,16

5700

1´625

45,51

323

45,51

7108

3´2,5

13,5

294

13,5

343

3´4

14,5

336

14,5

412

3´6

15,5

382

15,5

494

3´10

17,2

465

17,2

654

3´16(ож)

19,75

614

19,80

905

3´25(ож)

23,11

800

23,11

1256

3´35(ож)

25,61

971

25,64

1604

3´50

28,34

1164

28,39

2023

3´70

30,52

1467

30,52

2701

3´70(ож)

28,85

1373

-

-

3´95

33,76

1805

33,76

3510

3´95(ож)

32,01

1697

-

-

3´120

36,98

2143

36,98

4300

3´120(ож)

35,02

2021

-

-

3´150

41,50

2570

41,50

5244

3´150(ож)

38,28

2382

-

-

3´185

45,59

3087

45,59

6443

3´185(ож)

42,26

2867

-

-

3´240

48,18

3676

50,34

8161

3´240(ож)

46,89

3530

-

-

5´95

38,29

2466

-

-

5´120

44,11

3182

43,65

6783

5´120(ож)

43,62

3038

-

-

5´150

48,61

3784

47,73

8258

5´150(ож)

47,69

3592

-

-

5´185

52,23

4489

52,23

10062

5´185(ож)

50,69

4261

-

-

5´240

58,07

5604

58,07

12980

5´240(ож)

56,44

5319

-

-

Таблица 5

Число жил и номинальное сечение жилы, мм2

Марка кабеля

АПвВнг-LS-1

ПвВнг-LS-1

Наружный диаметр, мм

Расчетная масса 1 км, кг

Наружный диаметр, мм

Расчетная масса 1 км, кг

1

2

3

4

 5

1´50

16,75

387

16,75

667

1´70

18,8

483

18,8

904

1´95

20,6

587

20,6

1162

1´120

22,3

690

22,3

1413

1´150

24,7

844

24,7

1744

1´185

26,96

1001

26,96

2121

1´240

29,88

1237

29,88

2708

1´300

32,53

1476

32,53

3328

1´400

36,0

1816

36,0

4194

1´500

39,96

2237

39,96

5272

1´625

44,11

2736

44,11

6606

3´10(ож)

16,0

305

16,0

495

3´16(ож)

16,15

310

16,2

601

3´25(ож)

19,5

437

19,5

892

3´35(ож)

21,6

541

21,6

1174

3´50(ож)

24,74

708

24,79

1567

3´70

26,72

956

26,72

2J92

3´70(ож)

25,25

908

-

-

3´95

30,16

1252

30,15

2957

3´95(ож)

28,21

1160

-

-

3´120

33,18

1514

33,18

3672

3´120(ож)

31,22

1429

-

-

3´150

37,7

1858

37,7

4531

3´150(ож)

34,68

1748

-

-

3´185

41,79

2299

41,79

5655

3´185(ож)

38,46

2141

-

-

3´240

44,38

2840

46,74

7284

3´240(ож)

43,09

2718

-

-

4´10(ож)

17,3

360

17,3

609

4´16(ож)

17,67

385

17,71

772

4´25(ож)

21,43

547

21,43

1154

4´35(ож)

24,19

707

24,21

1550

4´50(ож)

27,25

896

27,3

2040

4´70

30,47

1283

30,39

2888

4´70(ож)

29,57

1168

-

-

4´95

34,57

1655

34,57

3904

4´95(ож)

32,24

1502

-

-

4´120

37,69

2011

37,69

4848

4´120(ож)

35,37

1853

-

-

4´150

41,56

2410

41,50

5966

4´150(ож)

38,55

2223

-

-

4´185

46,02

2983

45,94

7448

4´185(ож)

42,73

2750

-

-

4´240

50,95

3747

50,81

9604

4´240(ож)

48,66

3504

-

-

5´10(ож)

18,8

415

18,8

723

5´16(ож)

19,35

457

19,41

940

5´25(ож)

23,57

654

23,57

1413

5´35(ож)

26,61

847

26,64

1902

5´50(ож)

30,24

1094

30,3

2525

5´70

32,59

1547

32,59

3651

5´70(ож)

30,77

1406

-

-

5´95

36,08

1977

36,07

4841

5´95(ож)

34,69

1832

-

-

5´120

40,51

2443

40,05

6053

5´120(ож)

40,02

2308

-

-

5´150

45,01

2964

43,93

7430

5´150(ож)

43,89

2765

-

-

5´185

48,63

3603

48,63

9177

5´185(ож)

47,09

3403

-

-

5´240

54,07

4554

54,07

11930

5´240(ож)

52,44

4300

-

-

Таблица 6

Число жил и номинальное сечение жилы, мм2

Марка кабеля

ACБBHг-LS-6

CБBнг-LS-6

Наружный диаметр, мм

Расчетная масса 1 км, кг

Наружный диаметр, мм

Расчетная масса 1 км, кг

3´25(ож)

32,81

2555

32,81

3010

3´35(ож)

34,76

2831

34,78

3466

3´50(ож)

36,8

3182

36,76

4036

3´70

41,65

4003

41,65

5237

3´70(ож)

39,74

3709

41,65

5237

3´95

45,14

4698

45,14

6403

3´95(ож)

43,11

4335

-

-

3´120

47,75

5245

47,75

7402

3´120(ож)

45,75

4891

-

-

3´150

51,45

5989

51,45

8674

3´150(ож)

48,17

5423

-

-

3´185

54,6

6833

54,6

10189

3´185(ож)

51,34

6169

-

-

3´240

57,11

7581

59,3

12367

3´240(ож)

55,84

7312

-

-

Таблица 7

Число жил и номинальное сечение жилы, мм2

Марка кабеля

АСБВнг-LS-10

СБВнг-LS-10

Наружный диаметр, мм

Расчетная масса 1 км, кг

Наружный диаметр, мм

Расчетная масса 1 км, кг

3´25(ож)

36,87

3104

36,87

3559

3´35(ож)

38,75

3450

38,77

4084

3´50(ож)

41,37

3888

41,32

4740

3´70

45,74

4675

45,74

5908

3´70(ож)

44,10

4434

-

-

3´95

49,1

5438

49,1

7143

3´95(ож)

47,27

5070

-

-

3´120

51,92

6053

51,92

8210

3´120(ож)

49,71

5638

-

-

3´150

55,81

6884

55,81

9558

3´150(ож)

52,34

6237

-

-

3´185

58,85

7668

58,85

11023

3´185(ож)

55,71

7057

-

-

3´240

61,08

8479

64,79

13940

3´240(ож)

59,69

8101

-

-

Таблица 8

Число жил и номинальное сечение жилы, мм2

Марка кабеля

ЦАСБВнг-LS-6

ЦСБВнг-LS-6

Наружный диаметр, мм

Расчетная масса 1 км, кг

Наружный диаметр, мм

Расчетная масса 1 км, кг

3´25(ож)

32,81

2535

32,81

2990

3´35(ож)

34,76

2809

34,78

3444

3´50(ож)

36,8

3158

36,76

4012

3´70

41,65

3971

41,65

5204

3´70(ож)

39,74

3681

-

-

3´95

45,14

4660

45,14

6365

3´95(ож)

43,11

4303

-

-

3´120

47,75

5202

47,75

7359

3´120(ож)

45,75

4856

-

-

3´150

51,45

5948

51,45

8623

3´150(ож)

48,17

5386

-

-

3´185

54,6

6776

54,6

10132

3´185(ож)

51,34

6127

-

-

3´240

57,11

7526

59,3

12302

3´240(ож)

55,84

7267

-

-

Таблица 9

Число жил и номинальное сечение жилы, мм2

Марка кабеля

ЦАСБВнг-LS-10

ЦСБВнг-LS-10

Наружный диаметр, мм

Расчетная масса 1 км, кг

Наружный диаметр, мм

Расчетная масса 1 км, кг

3´25(ож)

36,87

3073

36,87

3529

3´35(ож)

38,75

3416

38,77

4051

3´50(ож)

41,37

3851

41,32

4704

3´70

45,74

4628

45,74

5861

3´70(ож)

44,1

4392

-

-

3´95

49,1

5384

49,1

7089

3´95(ож)

47,27

5024

-

-

3´120

51,92

5993

51,92

8150

3´120(ож)

49,71

5587

-

-

3´150

55,81

6815

55,81

9489

3´150(ож)

52,34

6183

-

-

3´185

58,85

7592

58,85

10947

3´185(ож)

55,71

6997

-

-

3´240

61,08

8403

64,79

13853

3´240(ож)

59,69

8033

-

-

Кабели не распространяют горение при групповой прокладке.

Кабели имеют низкое значение показателей коррозионной активности продуктов газовыделения при горении и тлении.

Кабели имеют низкое дымообразование при горении и тлении.

Срок службы кабелей - 30 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Условия эксплуатации кабелей должны соответствовать нормативной документации, указанной в табл. 1.

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 30 °С до плюс 50 °С и относительной влажности воздуха до 98 % при температуре до 35 °С.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-090-2002 - без ограничения.

Коды ОКП:

ВБВнг-LS-1       35 3371 4100     ВБВнг-LS-3          35 3372 3700

АВБВнг-LS-1    35 3771 7700     ABБBнг-LS-3       35 3772 6200

ПвБВнг-LS-1     35 3381 4600     АПвБВнг-LS-1     35 3381 4600

ПвВГнг-LS-1     35 3381 4900     АПвВГнг-LS-1     35 3781 7600

Разработчик - ОАО ВНИИКП.

Заводы-изготовители: Москабельмет, Иркутсккабель.

КАБЕЛИ СИЛОВЫЕ С ИЗОЛЯЦИЕЙ ИЗ ПОЛИПРОПИЛЕНА НА НАПРЯЖЕНИЕ 1 кВ

ТУ 16.К71-218-98

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение до 1 кВ частотой 50 Гц.

Вид климатического исполнения У1.

Марки кабелей, наименование элементов конструкции и преимущественная область применения приведены в табл. 1.

Таблица 1

Марка кабеля

Наименование элементов конструкции кабеля

Преимущественная область применения

АПпВГ

Алюминиевые жилы, изоляция из полипропилена, оболочка из ПВХ пластиката

Для прокладки в кабельных сооружениях, помещениях при отсутствии опасности механических повреждений

АПпВГнг

То же, оболочка из ПВХ пластиката пониженной горючести

То же, и для прокладки в пожароопасных помещениях

АПпБбШв

Алюминиевые жилы, изоляция из полипропилена, с защитным покровом типа БбШв

Для прокладки в земле, в траншеях, в кабельных сооружениях, помещениях, если кабель не подвергается растягивающим усилиям в эксплуатации

Пример условного обозначения кабеля марки АПпВГ с тремя основными жилами сечением 120 мм2 и нулевой жилой сечением 70 мм2, на напряжение 1 кВ при заказе и в документации другого изделия:

Кабель АПпВГ 3´120 + 1´70-1 ТУ 16.К71-218-98.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кабели имеют четыре круглые или секторные алюминиевые жилы класса 1 или 2 одинакового сечения или одну жилу меньшего сечения (нулевую) в соответствии с табл. 2.

Наружный диаметр и расчетная масса кабелей приведены в табл. 2.

Таблица 2

Число и номинальное сечение жил, мм2

Номинальный диаметр кабелей марок АПпВГ, АПпВГнг, мм

Марка

АПпВГ

АПпВГнг

АПпБбШв

Расчетная масса 1 км, кг

Номинальный диаметр кабеля, мм

Расчетная масса 1 км, кг

4´10

15,1

234

248

19,5

538

4´16

17,4

324

340

21,8

673

4´25

18,9

465

485

22,9

818

4´35

21,0

601

622

25,4

992

4´50

24,3

831

859

28,3

1280

4´70

27,1

1099

1130

31,2

1601

4´95

30,3

1418

1453

34,7

1977

4´120

33,5

1750

1789

38,0

2403

4´150

37,3

2193

2242

41,3

2878

4´185

40,9

2686

2739

45,0

3438

3´10 + 1´6

15,1

221

236

19,7

525

3´16 + 1´10

17,4

305

371

22,0

653

3´25 + 1´16

19,3

437

457

23,6

799

3´35 + 1´25

21,2

576

598

25,5

965

3´50 + 1´25

24,7

754

782

29,0

1212

3´70 + 1´35

27,7

990

1022

32,0

1502

3´95 + 1´50

30,9

1280

1316

35,1

1850

3´120 + 1´70

33,8

1591

1631

38,4

2249

3´150 + 1´70

38,5

1946

1997

42,7

2654

3´240 + 1´120

46,6

2686

2739

51,3

3868

Строительная длина кабелей с жилами сечением 10 - 16 мм2 не менее 450 м, сечением 25 - 70 мм2 - не менее 300 м, сечением 95 мм2 и выше - не менее 200 м.

Электрическое сопротивление изоляции 1 км кабеля в нормальных климатических условиях - не менее 150 МОм, при длительно допустимой температуре нагрева жил 80 °С - не менее 50 МОм.

Кабели стойки к навиванию, не распространяют горение.

Срок службы - 30 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50 °С и относительной влажности воздуха до 98 % при температуре до 35 °С, в том числе для прокладки на открытом воздухе.

Прокладка кабелей допускается без предварительного нагрева при температуре не ниже минус 15 °С.

Минимальный радиус изгиба при прокладке - 7,5 наружных диаметров кабеля.

Длительно допустимая температура нагрева жил - не более 80 °С.

Температура жил кабеля при 5 с коротком замыкании - не более 200 °С.

Допустимый нагрев жил кабелей в аварийном режиме не более 130 °С продолжительностью не более 8 часов в сутки и не более 1000 часов за срок службы.

Длительно допустимые токовые нагрузки кабелей с нулевой жилой меньшего сечения при прокладке в земле и на воздухе приведены в табл. 3.

Таблица 3

Номинальное сечение основных жил, мм2

Токовая нагрузка, А

в земле

на воздухе

10

64

55

16

84

74

25

109

97

35

131

120

50

160

150

70

193

185

95

230

226

120

262

261

150

298

302

185

335

346

240

386

408

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-218-98 - без ограничения.

Коды ОКП: АПпВГ         - 35 3791 0100

АПпВГнг     - 35 3791 0200

АПпБбШв    - 35 3791 0300

Разработчик - ОАО ВНИИКП.

Завод-изготовитель - Иркутсккабель.

КАБЕЛИ СИЛОВЫЕ С ИЗОЛЯЦИЕЙ ИЗ СИЛАНОЛЬНОСШИТОГО ПОЛИЭТИЛЕНА НА НАПРЯЖЕНИЕ 1 кВ

ТУ 16.К71-277-98

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на напряжение до 1 кВ частотой 50 Гц.

Вид климатического исполнения В5.

Марки, особенности конструкции, преимущественная область применения и класс пожарной опасности в соответствии с НПБ 248-97 кабелей приведены в табл. 1.

Таблица 1

Марка кабеля

Особенности конструкции

Преимущественная область применения

Класс пожарной опасности

с медными жилами

с алюминиевыми жилами

ПвВГ

АПвВГ

Оболочка из ПВХ пластиката

Для прокладки одиночных кабельных линий в кабельных сооружениях, помещениях при отсутствии опасности механических повреждений

О1.7.2.3

ПвВнг (A)-LS

АПвВнг (A)-LS

Оболочка из ПВХ пластиката пониженной пожароопасности

То же, для групповой прокладки

П1.7.2.2

ПвБбШв

АПвБбШв

Защитный покров типа БбШв

Для прокладки в земле (в траншеях), за исключением пучинистых и просадочных грунтов, и для прокладки одиночных кабельных линий в кабельных сооружениях

О1.7.2.3

ПвБбШнг (A)-LS

АПвБбШнг (A)-LS

То же, но шланг из ПВХ пластиката пониженной пожароопасности

Для групповой прокладки в кабельных сооружениях, помещениях

П1.7.2.2

ПвБбШп

ПвБбШп (г)

АпвБбШп

АПвБбШп (г)

Защитный покров типа БбШп

Для прокладки в земле (в траншеях), за исключением пучинистых и просадочных грунтов

О2.7.1.3

LS - означает низкое дымо- и газовыделение (Low Smoke).

Индекс (А) означает, что кабель соответствует категории А по нераспространению горения.

Индекс (г) означает наличие водоблокирующих элементов в конструкции кабеля.

Условное обозначение кабелей - по ГОСТ 16442-80.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число жил - 4 и 5.

Токопроводящие жилы класса 1 или 2.

Номинальное сечение жил - 4,0 - 240 мм2.

Кабели имеют все жилы равного сечения, четырехжильные кабели могут иметь одну жилу меньшего сечения (нулевую или заземления).

Изолированные жилы кабелей скручены в сердечник вокруг жгута из ПВХ пластиката или невулканизированной резины, или вокруг жгута из водоблокирующих нитей, поверх сердечника наложена поясная изоляция с заполнением промежутков между жилами. В кабелях с индексом «LS» поверх поясной изоляции наложена обмотка из стеклоленты или слюдосодержащей ленты.

Наружный диаметр и расчетная масса кабелей марок АПвВГ, ПвВГ, АПвВнг-LS, ПвВнг-LS приведены в табл. 2, кабелей остальных марок, - в табл. 3.

Удельное объемное электрическое сопротивление изоляции при температуре на жиле 90 °С - не менее 1012 Ом×см, постоянная электрического сопротивления изоляции Ki - 3,67 МОм×км.

Кабели марок с индексом «LS» не распространяют горение при групповой прокладке, остальные - при одиночной прокладке.

Кабели марок с индексом «LS» имеют низкое дымо- и газовыделение при горении и тлении.

В кабелях с индексом «г» при повреждении кабеля длина проникновения воды в кабель не более 1500 мм.

Все остальные технические характеристики - по ГОСТ 16442-80.

Таблица 2

Число и номинальное сечение жил, мм2

Номинальный диаметр кабелей, мм

Расчётная масса 1 км, кг, кабеля марки

АПвВГ

ПвВГ

АПвВнг-LS

ПвВнг-LS

4/5*´4

14,6/15,7

236/287

338/414

341/404

443/532

4/5´6

15,8/17,0

284/325

437/478

400/456

553/609

4/5´10

17,8/19,6

373/444

628/699

507/581

762/839

4/5´16

21,9/23,8

549/638

957/1046

700/844

1109/1252

4/5´25

26,4/28,3

800/910

1437/1547

996/1186

1633/1824

4/5´35

29,2/31,9

1000/1171

1893/2064

1241/1463

2134/2356

4/5´50

33,5/32,0

1325/1269

2600/2863

1614/2307

2889/3900

4/5´70

27,5/36,0

1113/1675

2898/3906

1302/1894

3087/4125

4/5´95

30,7/40,2

1435/2144

3857/5172

1648/2440

4070/5468

4/5´120

34,7/43,6

1792/2598

4852/6424

2039/2921

5100/6746

4/5´150

38,2/48,0

2202/3207

6027/7989

2482/3623

6308/8404

4/5´185

42,2/52,4

2653/3889

7371/9787

2965/4322

7683/10219

4/5´240

46,3/58,6

3361/4907

9482/12558

3712/5250

9833/12900

* В числителе приведены значения для четырехжильных кабелей, в знаменателе для - пятижильных.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Условия эксплуатации - по ГОСТ 16442-80 со следующими дополнениями.

Кабели марок АПвБбШп, ПвБбШп, АПвБбШп(г), ПвБбШп(г) могут быть проложены в земле (траншеях) независимо от степени коррозионной активности грунтов и грунтовых вод. Допускается прокладка этих кабелей в кабельных сооружениях при условии применения дополнительных мер противопожарной защиты (нанесение огнезащитных покрытий).

Кабели с индексом «г» могут быть проложены в воде через несудоходные водоемы при условии заглубления их в грунт, а также в частично затапливаемых кабельных сооружениях.

Показатели пожарной безопасности кабелей с индексом «LS» по классификации НПБ 248-97 соответствуют:

- по пределу распространения горения при групповой прокладке кабелей - ПРГП 1;


Таблица 3

Число и номинальное сечение жил, мм2

Номинальный диаметр, кабелей марок АПвБбШв, ПвБбШв, АПвБбШп, АПвБбШп(г), ПвБбШп, ПвБбШп(г), мм

Номинальный диаметр, кабелей марок АПвБбШнг-LS, ПвБбШнг-LS, мм

Расчетная масса 1 км, кг, кабеля марки

АПвБбШв

ПвБбШв

АПвБбШп, АПвБбШп(г)

ПвБбШп, ПвБбШп(г)

АПвБбШнг-LS

ПвБбШнг-LS

4/5*´4

16,4/17,5

17,0/18,1

483/554

585/681

421/482

523/610

574/656

676/784

4/5´6

17,6/19,4

18,2/19,4

555/619

708/772

486/538

639/691

655/732

808/885

4/5´10

19,6/21,6

20,2/21,6

681/764

936/1019

600/667

856/922

796/897

1051/1152

4/5´16

23,7/26,2

23,9/26,2

932/1058

1340/1466

807/912

1215/1320

1057/1235

1465/1643

4/5´25

27,8/30,7

28,4/30,7

1240/1419

1878/2057

1089/1227

1726/1864

1425/1643

2063/2280

4/5´35

30,6/33,9

31,2/33,9

1494/1715

2387/2608

1318/1488

2211/2380

1706/1975

2598/2867

4/5´50

35,3/34,0

35,9/34,0

1929/1815

3204/3409

1715/2141

2990/3734

2190/2820

3465/4414

4/5´70

28,3/38,0

29,5/38,0

1574/2289

3359/4521

1384/2037

3169/4268

1615/2342

3400/4574

4/5´95

32,1/42,2

32,7/42,2

1956/2837

4379/5866

1771/2525

4164/5553

1999/2866

4422/5895

4/5´120

36,1/45,4

36,7/46,0

2382/3394

5442/7219

2140/3054

5200/6880

2434/3432

5494/7257

4/5´150

39,6/49,4

40,2/50,0

2858/4040

6683/8822

2563/3667

6388/8448

2887/4079

6713/8861

4/5´185

43,6/54,2

44,2/54,4

3384/4851

8102/10749

3054/4375

7772/10273

3413/4826

8131/10723

4/5´240

47,7/60,0

48,3/60,6

4263/5933

10283/13584

3804/5454

9924/13105

4201/5965

10322/13615

* В числителе приведены значения для четырехжильных кабелей, в знаменателе для - пятижильных.


- по пределу пожаростойкости - ППСТ 7;

- по пределу коррозионной активности продуктов горения - ПКА 2;

- по токсичности продуктов горения полимерных материалов - ПТПМ 2.

Кабели с индексом «LS» предназначены для групповой прокладки кабельных линий в кабельных сооружениях, в том числе во взрывоопасных зонах:

классов В-I, В-Iа - кабель марки ПвБбШнг(А)-LS;

классов В-Iг, В-II, В-Iб, В- II а - кабели марок АПвБбШнг(А)-LS, АПвВнг(А)-LS, ПвBHг(A)-LS.

Кабели марок ПвБбШп и АПвБбШп могут быть проложены без предварительного нагрева при температуре не ниже минус 20 °С, кабели остальных марок - при температуре не ниже минус 15 °С.

Тяжение кабеля во время прокладки должно осуществляться за токопроводящие жилы при помощи специального захвата.

Длительно допустимая температура нагрева токопроводящих жил кабелей - не более 90 °С. Предельно допустимая температура жил кабелей при коротком замыкании (к.з.) - не более 250 °С, предельная температура нагрева жил при к.з. по условиям невозгорания кабеля не более 400 °С при времени протекания тока к.з. до 4 с.

Допустимая температура нагрева жил кабелей в режиме перегрузки - не более 130 °С. Продолжительность работы кабелей в режиме перегрузки не должна превышать 6 ч в сутки в течение 5 суток, если токи нагрузки в остальные периоды времени этих суток не превышают номинальных значений, но не более 1000 ч за весь срок службы кабелей.

Минимальный радиус изгиба кабеля при прокладке - 7,5 Dh.

Длительно допустимые токовые нагрузки кабелей соответствуют значениям, приведенным в табл. 4.

Таблица 4

Номинальное сечение жилы, мм2

Допустимые токовые нагрузки кабелей, А

с медными жилами

с алюминиевыми жилами

в земле

на воздухе

в земле

на воздухе

4

50

40

39

31

6

61

53

46

40

10

87

76

67

58

16

113

101

87

78

25

147

133

113

102

35

178

164

137

126

50

217

205

166

158

70

268

262

201

194

95

316

318

240

237

120

363

372

272

274

150

410

429

310

317

185

459

488

384

363

240

529

579

401

428

Допустимые токи односекундного короткого замыкания кабелей - по ГОСТ 16442-80 для кабелей с изоляцией из вулканизированного полиэтилена.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-277-98 - без ограничения.

Коды ОКП приведены в табл. 5.

Таблица 5

Марка кабеля

Код ОКП

Марка кабеля

Код ОКП

ПвВГ

35 3381 2300

АПвВГ

35 3781 5600

ПвВнг(А)-LS

35 3381 2400

АПвВнг(А)-LS

35 3781 5900

ПвБбШв

35 3381 2500

АПвБбШв

35 3781 7000

ПвБбШнг(A)-LS

35 3381 2700

АПвБбШнг(А)-LS

35 3781 0700

ПвБбШп

35 3381 2800

АПвБбШп

35 3781 0800

ПвБбШп(г)

35 3781 0900

АПвБбШп(г)

35 3381 3100

Разработчик - ОАО ВНИИКП.

Заводы-изготовители - Москабельмет, Электрокабель, Камкабель, Южкабель.

КАБЕЛИ СИЛОВЫЕ С СЕКЦИОНИРОВАННОЙ ЖИЛОЙ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ

ТУ 16-505.125-80

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при напряжении до 1 кВ переменного тока частотой 50 Гц.

Кабели применяются для прокладки в кабельных сооружениях и производственных помещениях при отсутствии механических воздействий на кабель.

Вид климатического исполнения УЗ.

Марки кабелей:

ABB - с алюминиевой жилой, с изоляцией и оболочкой из поливинилхлоридного пластиката;

АВТВ - с алюминиевой жилой, с изоляцией из термостойкого поливинилхлоридного пластиката и оболочкой из поливинилхлоридного пластиката.

Пример условного обозначения кабеля марки ABB с одной жилой сечением 1000 мм2 на напряжение 1 кВ при заказе и в документации другого изделия:

Кабель ABB 1´1000-1 ТУ 16-505.125-80.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число жил - 1.

Номинальное сечение жилы 1000 или 1500 мм2.

Токопроводящая жила скручена из трех или четырех изолированных многопроволочных уплотненных секторов.

Расчетная масса 1 км кабеля с жилой сечением 1000 мм2 - 4065 кг, сечением 1500 мм2 - 5730 кг.

Строительная длина - не менее 200 м.

Электрическое сопротивление 1 км токопроводящей жилы - не более 29,4 Ом на 1 мм2 номинального сечения жилы.

Срок службы кабеля - 25 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50 °С и относительной влажности воздуха до 98 % при температуре до 35 °С.

Кабель может быть проложен без предварительного подогрева при температуре не ниже минус 10 °С.

Минимальный радиус изгиба при прокладке кабеля - 10 наружных диаметров кабеля.

Длительно допустимая температура нагрева жилы для кабеля марки ABB - не более 70 °С, для кабеля марки АВТВ - 80 °С.

Длительно допустимые токовые нагрузки приведены в табл. 1.

Таблица 1

Номинальное сечение жилы, мм2

Токовые нагрузки, А, не более

ABB

АВТВ

1000

1060

1180

1500

1300

1440

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16-505.125-80 - без ограничения.

Разработчик - ОАО ВНИИКП.

Коды ОКП по маркам кабелей и заводы-изготовители по маркам и сечениям жилы кабелей приведены в табл. 2

Таблица 2

Марка

Код ОКП

Сечение жилы, мм2

Завод-изготовитель

ABB

35 3771 5000

1000

1500

Камкабель

1000

Иркутсккабель

АВТВ

35 3771 5100

1000

1500

Камкабель

1000

Иркутсккабель

КАБЕЛИ СИЛОВЫЕ С ПОЛИВИНИЛХЛОРИДНОЙ ИЗОЛЯЦИЕЙ, ПЯТИЖИЛЬНЫЕ

ТУ 16.К71-322-2002

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при номинальном переменном напряжении до 0,6/1 кВ частотой до 100 Гц.

Вид климатического исполнения УХЛ1,5 и Т1,5, а также прокладка в почве.

Марки кабелей, наименование элементов конструкции приведены в табл. 1.

Таблица 1

Обозначение марки кабеля

Наименование элементов конструкции

с алюминиевой жилой

с медной жилой

АВВГ

ВВГ

Изоляция и оболочка их ПВХ пластиката, без защитного покрова

АВБбШв

ВБбШв

То же, с защитным покровом типа БбШв

АВВГнг-LS*

ВВГнг-LS

Изоляция и оболочка из ПВХ пластиката пониженной пожароопасности, без защитного покрова

АВБбШвнг-LS

ВБбШвнг-LS

То же, с защитным покровом типа БбШв со шлангом из ПВХ пластиката пониженной пожароопасности

* LS - низкое дымо- и газовыделение (Low Smoke).

Пример условного обозначения кабеля марки ВБбШв с жилами сечением 185 мм2 при заказе и в документации другого изделия:

Кабель ВБбШв 5´185-0,6/1 ТУ 16.К71-322-2002.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное сечение жил, наружный диаметр и расчетная масса кабелей приведены в табл. 2.

Таблица 2

Марка кабеля

Номинальное сечение жилы, мм2

Наружный диаметр кабеля, мм

Масса 1 км кабеля, кг

с медной жилой

с алюминиевой жилой

АВВГ, ВВГ

1,5

10,7

170

-

2,5

11,8

231

151

4

14,0

343

216

6

15,3

456

265

10

17,4

674

356

16

20,3

1007

499

25

24,6

1537

743

35

27,4

2035

940

50

31,8

2844

1301

70

34,8

3811

1652

95

38,8

5051

2120

120

42,0

6246

2544

150

46,2

7763

3135

185

50,2

9472

3765

240

56,6

12235

4831

АВБбШв, ВБбШв

1,5

14,3

346

-

2,5

15,4

423

343

4

17,6

569

442

6

18,9

703

512

10

21,0

953

635

16

23,5

1306

798

25

27,8

1899

1105

35

30,6

2437

1341

50

35,4

3342

1800

70

38,0

4320

2160

95

42,0

5618

2688

120

45,6

6901

3199

150

49,4

8438

3810

185

53,4

10206

4499

240

59,8

13063

5659

АВВГнг-LS, ВВГнг-LS

1,5

10,7

188

-

2,5

11,8

251

172

4

14,0

369

242

6

15,3

486

295

10

17,4

708

391

16

20,3

1052

543

25

24,6

1600

806

35

27,4

2109

1011

50

31,8

2937

1395

70

34,8

3931

1771

95

38,8

5192

2261

120

42,0

6400

2698

150

46,2

7949

3321

185

50,2

9683

3975

240

56,6

12499

5095

АВБбШвнг-LS, ВБбШвнг-LS

1,5

14,3

358

-

2,5

15,4

436

357

4

17,6

589

461

6

18,9

724

534

10

21,0

978

660

16

23,5

1336

828

25

27,8

1939

1145

35

30,6

2486

1386

50

35,4

3407

1864

70

38,0

4401

2242

95

42,0

5716

2785

120

45,6

7010

3308

150

49,4

8564

3937

185

53,4

10352

4644

240

59,8

13243

5839

Кабели имеют экструдированное заполнение или поясную изоляцию по скрученным жилам.

Кабели марок с индексом «LS» не распространяют горение при групповой прокладке, остальные - при одиночной прокладке.

Кабели марок с индексом «LS» имеют низкое дымо- и газовыделение при горении и тлении.

Все остальные технические характеристики - по ГОСТ 16442-80.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Условия эксплуатации - по ГОСТ 16442-80 со следующими дополнениями.

Кабели марок с индексом «LS» предназначены для эксплуатации при температуре окружающей среды от минус 30 °С до 50 °С.

Допустимые токовые нагрузки кабелей приведены в табл. 3.

Таблица 3

Номинальное сечение

жилы, мм2

Допустимые токовые нагрузки кабелей, А

с алюминиевой жилой

с медной жилой

на воздухе

в земле

на воздухе

в земле

1,5

-

-

20

26

25

20

26

26

34

4

27

34

34

47

6

34

41

46

54

10

47

55

61

72

16

62

72

81

93

25

82

93

107

121

35

101

113

131

147

50

126

137

165

179

70

155

166

210

220

95

190

197

255

260

120

219

224

299

299

150

254

255

344

338

185

291

286

392

378

240

343

330

464

435

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-322-2002 - без ограничения.

Коды ОКП:

ВВГ               - 35 3371 2700        ВВГнг-LS            - 35 3371 3500

АВВГ            - 35 3771 5300        АВВГнг-LS         - 35 3771 7200

ВБбШв          - 35 3371 3100        ВБбШвнг-LS       - 35 3371 3800

АВБбШв       - 35 3771 5700        АВБбШвнг-LS    - 35 3771 7400

Разработчик - ОАО ВНИИКП.

Изготовитель - Электрокабель.

Примечание - Аналогичные кабели марок, приведенных в табл. 1, на напряжение 0,66 и 1 кВ выпускаются по ТУ 16.К03-37-2003 заводом «Кирскабель», по ТУ 16.К22-024-2004 заводом «Иркутсккабель», пятижильные - марок АВВГ, ВВГ, АВБбШв и ВБбШв по ТУ 3500-002-46600751-2003 заводом «Людиновокабель».

КАБЕЛИ СИЛОВЫЕ С ПОЛИЭТИЛЕНОВОЙ ИЗОЛЯЦИЕЙ ДЛЯ ПОДВОДНОЙ ПРОКЛАДКИ

ТУ 16-505.857-79

Кабели предназначены для передачи и распределения электрической энергии в электрических установках переменного тока частотой 50 Гц на номинальное напряжение 1 и 6 кВ для подводной прокладки.

Вид климатического исполнения М1.

Марки кабелей:

ПК - с медными токопроводящими жилами, с полиэтиленовой изоляцией, с броней из круглых стальных оцинкованных проволок;

ПКШп - то же, с защитным полиэтиленовым шлангом;

ПвКШп - то же, с изоляцией из вулканизированного полиэтилена.

Пример условного обозначения кабеля марки ПКШп с тремя однопроволочными жилами сечением 95 мм2, на напряжение 6 кВ при заказе и в документации другого изделия:

Кабель ПКШп 3´95(ож)-6 ТУ 16-505.857-79.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число и номинальное сечение токопроводящих жил и номинальное напряжение кабелей приведены в табл. 1.

Таблица 1

Марка кабеля

Номинальное напряжение, кВ

Число жил

Номинальное сечение жил, мм2

основных

нулевых

ПК

1

4

25

35

50

70

95

120

16

16

25

35

50

70

ПКШп, ПвКШп

6

3

35

50

70

95

120

-

Токопроводящие жилы круглой или секторной формы класса 1 или 2.

Строительная длина кабелей - 1000 м.

Электрическое сопротивление изоляции на 1 км кабеля - не менее 200 МОм.

Расчетная масса 1 км кабеля приведена в табл. 2.

Таблица 2

Число и сечение жил, мм2

Номинальное напряжение, кВ

1

6

Расчетная масса 1 км кабеля, кг

3´35(ож)

-

5733

3´50(ож)

-

6430

3´50

-

6778

3´70(ож)

-

7561

3´70

-

7853

3´95(ож)

-

8995

3´95

-

9164

3´120

-

10317

4´25(ож)

4120

-

3´25(ож) + 1´16(ож)

3705

-

4´35(ож)

5020

-

3´35(ож) + 1´16(ож)

4475

-

4´50(ож)

5920

-

4´50

6105

-

3´50(ож) + 1´25(ож)

5250

-

3´50 + 1´25(ож)

5415

-

4´70(ож)

7195

-

4´70

7305

-

3´70(ож) + 1´35(ож)

6385

-

3´70 + 1´35(ож)

7010

-

4´95(ож)

8590

-

4´95

8815

-

3´95(ож) + 1´50(ож)

8195

-

3´95 + 1´50(ож)

8420

-

3´95 + 1´50

8505

-

4´120

12720

-

3´120 + 1´70(ож)

12150

-

3´120 + 1´70

12235

-

Кабели стойки к воздействию 10 двойных изгибов.

Срок службы кабелей - 25 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50 °С при относительной влажности до 100 % при температуре до 25 °С на наземных участках и при температуре от 2 до 35 °С в воде, в том числе в морской.

Кабели предназначены для прокладки без предварительного нагрева при температуре окружающего воздуха не ниже минус 15 °С.

Кабельная линия после прокладки кабелей и монтажа арматуры должна быть испытана напряжением постоянного тока в течение 10 мин:

6 кВ - для кабеля марки ПК;

36 кВ - для кабелей марок ПКШп и ПвКШп.

В процессе эксплуатации кабели могут быть испытаны напряжением постоянного тока в течение 10 мин:

5 кВ - для кабеля марки ПК;

30 кВ - для кабелей марок ПКШп и ПвКШп.

Радиус изгиба при монтаже должен быть - не менее 7,5 наружных диаметров кабеля.

Допустимый перепад уровней прокладки при креплении кабелей за броню в одной точке - не более 200 м.

Допустимая глубина прокладки кабелей в воде - не более 200 м.

Длительно допустимая температура жил кабелей марок ПКШп, ПК - не более 70 °С, марки ПвКШп - не более 90 °С.

Максимально допустимый нагрев жил кабелей при токах короткого замыкания:

для кабелей марок ПКШп, ПК - не более 150 °С;

для кабеля марки ПвКШп - не более 250 °С.

Допустимый нагрев жил при перегрузках в аварийных режимах:

для кабелей марок ПКШп и ПК - не более 80 °С;

для кабеля марки ПвКШп - не более 100 °С

продолжительностью не более 50 ч в год.

Длительно допустимые токовые нагрузки кабелей при прокладке в земле, в воде и на воздухе приведены в табл. 3.

Таблица 3

Номинальное сечение жилы мм2

Токовые нагрузки кабеля, А, на напряжение

1 кВ

6 кВ

прокладка на воздухе

прокладка в земле

прокладка в воде

прокладка на воздухе

прокладка в земле

прокладка в воде

ПКШп

ПвКШп

ПКШп

ПвКШп

ПКШп

ПвКШп

25

130

130

170

-

-

-

-

-

-

35

160

155

200

170

200

160

185

205

240

50

190

180

235

205

245

190

220

245

286

70

210

205

265

250

300

225

260

295

335

95

270

250

325

305

365

265

305

345

395

120

310

280

365

345

410

295

340

385

440

Допустимые токи односекундного короткого замыкания кабелей приведены в табл. 4.

Таблица 4

Номинальное сечение жилы, мм2

Допустимый ток односекундного короткого замыкания кабелей, кА, марок

ПК, ПКШп

ПвКШп

25

2,40

-

35

3,35

5,01

50

4,79

7,15

70

6,71

10,02

95

9,11

13,60

120

11,50

17,17

Расчетные значения емкости и индуктивности 1 км кабелей приведены в табл. 5.

Таблица 5

Номинальное сечение жилы, мм2

Электрическое сопротивление постоянному току 1 км токопроводящей жилы при 20 °С, Ом, не более

Емкость жилы 1 км кабеля, мкф, не более, на напряжение

Индуктивность жилы 1 км кабеля, мгн, не более, на напряжение

1 кВ

6 кВ

1 кВ

6 кВ

25

0,727

0,34

-

0,74

-

35

0,524

0,39

0,18

0,65

1,24

50

0,387

0,45

0,20

0,59

1,14

70

0,268

0,53

0,22

0,51

1,04

95

0,193

0,20

0,25

0,45

0,94

120

0,153

0,70

0,28

0,41

0,87

Кабели предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16-505.857-79 - без ограничения.

Коды: ОКП:

ПК-1               - 35 3381 3400

ПКШп-6         - 35 3383 3500

ПвКШп-6       - 35 3383 3600

Разработчик - ОАО ВНИИКП.

Завод-изготовитель - Камкабель.

КАБЕЛЬ СИЛОВОЙ, КОАКСИАЛЬНЫЙ С ИЗОЛЯЦИЕЙ ИЗ ПОЛИЭТИЛЕНА

ТУ 16.К71-011-87

Кабель предназначен для передачи электроэнергии в стационарных установках частотой до 10 кГц при напряжении 2 кВ. Вид климатического исполнения - УХЛ5.

Марка кабеля КВСП-М - с внутренним проводником, выполненным в виде повива из прямоугольных медных проволок на полиэтиленовом сердечнике, с изоляцией из полиэтилена и внешним проводником из прямоугольных медных проволок, который изолирован полиэтиленом от металлического экрана из медных лент, в оболочке из поливинилхлоридного пластиката.

Пример условного обозначения кабеля при заказе и в документации другого изделия:

Кабель КВСП-М ТУ 16.К71-011-87.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный наружный диаметр - 47 мм.

Расчетная масса 1 км кабеля - 4100 кг.

Строительная длина кабеля - не менее 125 м.

Кабель стоек к навиванию на цилиндр диаметром не менее 1200 мм.

Кабель не распространяет горение.

Наработка - 5500 ч. Срок службы - 15 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабель предназначен для эксплуатации при температуре окружающей среды от минус 40 до 50 °С при относительной влажности воздуха до 98 % при температуре до 35 °С, в условиях открытой прокладки в производственных помещениях по стенам и строительным конструкциям (колоннам, фермам и др.) зданий, в кабельных этажах, включая подвальные, в кабельных и комбинированных тоннелях, кабельных каналах, двойных полах и приямках при отсутствии механических воздействий на кабель.

Кабель может быть использован на трассах без ограничения разности уровней, при прокладке на полах кабельных конструкций шириной 35 мм и более, с расстоянием между полками до 2 м и на скобах или подвесках шириной 20 мм и более, закрепленных при расстоянии между ними до 1,5 м.

Кабель может быть проложен без предварительного подогрева при температуре не ниже минус 15 °С.

Минимальный радиус изгиба при прокладке - не менее 750 мм.

Длительно допустимая температура внутреннего проводника - не более 70 °С.

Длительно допустимая токовая нагрузка в зависимости от частоты при температуре воздуха 25 °С не более указанной в таблице.

Частота, Гц

800

2400

4000

8000

10000

Токовая нагрузка, А

400

360

340

300

290

Максимально допустимый нагрев жил кабеля при токах короткого замыкания - не более 130 °С.

Продолжительность короткого замыкания - не более 4 с.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-011-87 - без ограничения.

Код ОКП - 35 3382 3501.

Разработчик и изготовитель - Севкабель.

КАБЕЛИ СИЛОВЫЕ, С ПОЛИВИНИЛХЛОРИДНОЙ ИЗОЛЯЦИЕЙ, БРОНИРОВАННЫЕ, НЕ РАСПРОСТРАНЯЮЩИЕ ГОРЕНИЕ

ТУ 16.К71-036-88

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на напряжение 6 кВ частотой 50 и 60 Гц.

Вид климатического исполнения УХЛ1, УХЛ5, Т1 и Т5.

Марки кабелей:

ВБВнг - с медными жилами, с поливинилхлоридной изоляцией, бронированный, в оболочке из поливинилхлоридного пластиката;

АВБВнг - то же, с алюминиевыми жилами.

Пример условного обозначения кабеля марки ВБВнг на напряжение 6 кВ с тремя медными жилами сечением 70 мм2 при заказе и в документации другого изделия:

Кабель ВБВнг 3´70-6 ТУ 16.К71-036-88.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число жил - 3.

Класс жил - 1 или 2.

Номинальное сечение медных жил: 25 - 95 мм2.

Номинальное сечение алюминиевых жил: 25 - 240 мм2.

Номинальный наружный диаметр и расчетная масса кабелей приведены в табл. 1.

Таблица 1

Число и номинальное сечение жил, мм2

Номинальный наружный диаметр, мм

Расчетная масса 1 км кабеля, кг

Медные жилы

Алюминиевые жилы

Медные жилы

Алюминиевые жилы

круглые

секторные

круглые

секторные

3´25

35,60

33,32

33,33

2372

2236

1780

3´35

37,73

35,49

35,47

2776

2659

2014

3´50

40,02

35,35

37,39

3290

3104

2295

3´70

-

-

39,95

-

-

2615

3´70 (кл. 2)

-

11,01

-

-

3941

-

3´95

-

-

42,78

-

-

3107

3´95 (кл. 2)

-

41,21

-

-

4895

-

3´120

-

-

45,46

-

-

3387

3´150

-

-

47,76

-

-

3765

3´150 (кл. 2)

-

-

49,84

-

-

4021

3´185

-

-

50,51

-

-

4253

3´185 (кл. 2)

-

-

52,95

-

-

4539

3´240

-

-

54,34

-

-

4973

3´240 (кл. 2)

-

-

56,98

-

-

5103

Строительная длина кабелей приведена в табл. 2.

Таблица 2

Номинальное сечение жилы, мм2

Строительная длина, м, не менее

25 - 50

900

70 - 120

600

150 - 240

400

Электрическое сопротивление изоляции 1 км кабеля - не менее 50 МОм.

Кабели стойки к навиванию на цилиндр диаметром 15 (D + d), где D - наружный диаметр кабеля, d - диаметр жилы.

Кабели не распространяют горение при прокладке в пучках.

Срок службы кабелей - 30 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от минус 50 до 50 °С и относительной влажности воздуха до 98 % при температуре до 35 °С.

Допускается прокладка на открытом воздухе.

Кабели предназначены для прокладки без ограничения разности уровней и без предварительного нагрева при температуре окружающего воздуха не ниже минус 15 °С.

Кабели предназначены для прокладки в кабельных сооружениях, помещениях (в т.ч. пожароопасных). Допускается прокладка кабелей в земле (траншеях) на отдельных участках кабельной линии.

Минимальный радиус изгиба при прокладке - 7,5 наружных диаметров кабеля.

Длительно допустимая температура нагрева жил кабелей - не более 70 °С.

Длительно допустимые токовые нагрузки кабелей при прокладке в земле и на воздухе приведены в табл. 3.

Таблица 3

Номинальное сечение жилы, мм2

Токовые нагрузки кабеля, А

Прокладка на воздухе

Прокладка в земле

с медной жилой

с алюминиевой жилой

с медной жилой

с алюминиевой жилой

25

110

85

122

90

35

135

105

147

110

50

165

125

175

140

70

210

155

215

160

95

255

190

260

195

120

-

220

-

220

150

-

250

-

250

185

-

290

-

285

240

-

345

-

335

Максимально допустимый нагрев жил кабеля при токах короткого замыкания - не более 160 °С.

Допустимые токи односекундного короткого замыкания кабелей приведены в табл. 4.

Таблица 4

Номинальное сечение жилы, мм2

Допустимый ток односекундного короткого замыкания, кА, не более

кабелей с медными жилами

кабелей с алюминиевыми жилами

25

2,88

1,90

35

4,03

2,66

50

5,75

3,80

70

8,05

5,32

95

10,93

7,22

120

-

9,12

150

-

11,40

185

-

14,07

240

-

18,25

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-036-88 - без ограничения.

Коды ОКП:

ВБВнг       - 35 3373 3700          ВБВнг-Т          - 35 3373 3700

АВБВнг    - 35 3773 5800          АВБВнг-Т       - 35 3773 5850

Разработчик - ОАО ВНИИКП.

Изготовители - Амуркабель, Сарансккабель.

КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ НЕ РАСПРОСТРАНЯЮЩИЕ ГОРЕНИЕ, С НИЗКИМ ДЫМО- И ГАЗОВЫДЕЛЕНИЕМ, НА НАПРЯЖЕНИЕ 6 кВ

ТУ 16.К01-041-2003

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6 кВ частотой 50 Гц.

Вид климатического исполнения УХЛ5.

Марки кабелей и наименование элементов конструкции приведены в табл. 1.

Таблица 1

Обозначение марки кабеля с

Наименование элементов конструкции кабеля

алюминиевой жилой

медной жилой

АВВГнг-LS

ВВГнг-LS

Изоляция и оболочка из ПВХ композиции пониженной пожароопасности

АВБбШнг-LS

ВБбШнг-LS

Изоляция и защитный шланг из ПВХ композиции пониженной пожароопасности, броня из стальных оцинкованных лент

Индекс LS в марках означает низкое дымо- и газовыделение (Low Smoke).

Условное обозначение - по ГОСТ 16442-80.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число жил - 3, сечение - 16 - 240 мм2.

Токопроводящие жилы класса 1 или 2.

Кабели имеют все жилы одинакового сечения.

Наружный диаметр кабелей приведен в табл. 2, расчетная масса в табл. 3.

Кабели имеют поясную изоляцию, выполняющую роль заполнения. Поверх поясной изоляции наложен электропроводящий экран и металлический экран сечением 16 или 25 мм2.

Кабели не распространяют горение при групповой прокладке и имеют низкое дымо- и газовыделение.

Все остальные технические характеристики - по ГОСТ 16442-80.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 30 °С до 50 °С.

Таблица 2

Число и сечение жил, мм2

Номинальный наружный диаметр, мм, кабеля марки

АВВГнг-LS

ВВГнг-LS

АВБбШнг-LS

ВБбШнг-LS

3´16

32,2

33,5

36,2

37,7

3´25

35,1

35,5

38,9

39,3

3´35

37,4

37,8

41,2

41,6

3´50

40,4

40,4

44,4

44,4

3´70

43,8

43,8

48,0

48,0

3´95

47,1

47,1

50,9

50,9

3´120

49,9

49,9

53,7

53,7

3´150

52,4

52,4

56,2

56,2

3´185

55,8

56,0

59,6

59,8

3´240

60,2

60,2

64,0

64,0

Таблица 3

Число и сечение жил, мм2

Расчетная масса 1 км, кг, кабеля марки

АВВГнг-LS

ВВГнг-LS

АВБбШнг-LS

ВБбШнг-LS

3´16

1589

2050

2270

2758

3´25

1929

2457

2590

3158

3´35

2169

2919

2933

3690

3´50

2402

3283

3225

4107

3´70

2828

4090

3746

5008

3´95

3303

5048

4233

5978

3´120

3724

5923

4710

6909

3´150

4134

6873

5232

7970

3´185

4703

8112

5803

9215

3´240

5502

9948

6690

11135

Все остальные условия эксплуатации по ГОСТ 16442-80.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К01-41-2003 без ограничения.

Коды ОКП:

ABBГнг-LS-6,0   35 3773 6100       АВБбШнг-LS-6,0    35 3773 6200

ВВГнг-LS-6,0      35 3373 4100       BБбШнг-LS-6,0       35 3373 4200

Разработчик и изготовитель - Электрокабель.

Примечание - Аналогичные кабели выпускаются по ТУ 16.К10-016-2003 заводом «Севкабель».

КАБЕЛИ СИЛОВЫЕ С ИЗОЛЯЦИЕЙ ИЗ СШИТОГО ПОЛИЭТИЛЕНА, НЕ РАСПРОСТРАНЯЮЩИЕ ГОРЕНИЕ, НА НАПРЯЖЕНИЕ 6 И 10 кВ

ТУ 16.К71-343-2004

Кабели предназначены для передачи и распределения электрической энергии в стационарных электротехнических установках на переменное напряжение 6 и 10 кВ частотой до 50 Гц, общепромышленного применения, а также на атомных электростанциях (АС) в системах АС классов 2 и 3 по классификации ОПБ 88/97 (ПНАЭ Г-01-011-97).

Вид климатического исполнения В5.

Марки кабелей, особенности конструкции, преимущественная область применения и обозначение класса пожарной опасности по НПБ-248-97 приведены в табл. 1.

Таблица 1

Марка кабеля

Особенности конструкции

Основные области применения

Обозначение класса пожарной опасности

ПвПнг(А)-HF

С медной жилой, в оболочке из полимерной композиции, не содержащей галогенов

Для цепей питания главных циркуляционных насосов при стационарной прокладке в гермозоне АС, а также в кабельных сооружениях и помещениях промышленных предприятий и транспорта

П1.7.1.2

ПвВнг(А)-LS

То же, в оболочке из ПВХ композиции пониженной пожароопасности

Для стационарной прокладки в сооружениях и помещениях вне гермозоны АС, а также промышленных предприятий и транспорта

П1.7.2.2

АПвВнг(А)-LS

То же, с алюминиевой жилой

Для стационарной прокладки в сооружениях и помещениях промышленных предприятий и транспорта

П1.7.2.2

Примечания:

1. Индекс HF в марке означает отсутствие галогенов (Halogen Free).

2. Индекс LS в марке означает низкое дымо- и газовыделение (Low Smoke).

3. Индекс (А) в марке означает, что кабель соответствует категории А по нераспространению горения по ГОСТ Р МЭК 332-3-96 (ГОСТ 12176-89).

Пример записи условного обозначения кабеля  марки ПвПнг(А)-HF с медной жилой номинальным сечением 300 мм2, с медным экраном сечением 25 мм2, на напряжение 6 кВ при его заказе и в документации другого изделия:

Кабель ПвПнг(А)-HF 1´300/25-6 ТУ 16.К71-343-2004.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число жил - 1.

Номинальное сечение жилы и экрана, расчетные наружный диаметр и масса 1 км кабеля приведены в табл. 2.

Таблица 2

Марка кабеля

Номинальное сечение токопроводящей жилы (сечение экрана), мм2

Расчетный наружный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг

6 кВ

10 кВ

6 кВ

10 кВ

ПвПнг(А)-HF

50 (16)

26,6

28,4

1290

1381

70 (16)

28,2

30,4

1525

1648

95 (16)

29,8

32,0

1807

1937

120 (16)

32,0

33,8

2124

2227

150 (25)

33,5

35,3

2528

2626

185 (25)

35,3

37,5

2905

3054

240 (25)

37,9

39,7

3516

3636

300 (25)

40,5

42,7

4145

4311

400 (25)

44,5

46,3

5300

5435

500 (35)

47,2

49,0

6300

6443

ПвВнг(А)-LS

50 (16)

26,2

28,0

1291

1381

70 (16)

27,8

30,0

1525

1651

95 (16)

29,4

31,6

1808

1940

120 (16)

31,6

33,4

2126

2231

150 (25)

33,1

34,9

2532

2640

185 (25)

34,9

37,1

2909

3060

240 (25)

37,5

39,3

3523

3643

300 (25)

40,1

42,3

4152

4321

400 (25)

44,1

45,9

5278

5446

500 (35)

46,8

48,6

6286

6455

АПвВнг (A)-LS

50 (16)

26,2

28,0

983

1074

70 (16)

27,8

30,0

1095

1221

95 (16)

29,4

31,6

1224

1356

120 (16)

31,6

33,4

1388

1493

150 (25)

33,1

34,9

1609

1718

185 (25)

34,9

37,1

1771

1922

240 (25)

37,5

39,3

2047

2167

300 (25)

40,1

42,3

2307

2476

400 (25)

44,1

45,9

2851

2986

500 (35)

46,8

48,6

3237

3380

Токопроводящая жила - многопроволочная класса 2, круглая, уплотненная.

По жилам наложен экран из электропроводящего сшитого полиэтилена (ПЭ). Комбинированный экран по изоляции состоит из слоя электропроводящего сшитого ПЭ и повивов медных проволок и медной ленты, поверх экрана наложена внутренняя оболочка, медная лента и наружная оболочка.

Строительная длина оговаривается при заказе.

Уровень частичных разрядов, измеренный на строительной длине, не более 10 пКл, измеренный на образце, в т.ч. после изгибов и циклов нагрева и охлаждения - не более 5 пКл, при напряжении:

кабелей на напряжение 6 кВ - 9 кВ;

-«-                   10 кВ - 15 кВ.

Тангенс угла диэлектрических потерь (tg d) при напряжении 2 кВ при температуре жилы (95 - 100) °С - не более 0,003.

Кабели стойки к навиванию вокруг цилиндра диаметром 20 (Dн + d), где Dн - наружный диаметр кабеля, d - диаметр жилы мм.

Кабели стойки к плесневым грибам.

Кабели не распространяют горение при групповой прокладке.

Кабели имеют низкое дымообразование и низкую коррозионную активность газов, выделяющихся при горении и тлении.

Срок службы кабелей - 40 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели марок АПвВнг(А)-LS и ПвВнг(А)-LS предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50 °С, кабель марки ПвПнг(А)-HF - от минус 50 до 60 °С и относительной влажности воздуха до 98 % при температуре до 35 °С.

Монтаж кабелей должен производиться при температуре не ниже минус 15 °С.

Радиус изгиба кабелей при монтаже должен быть не менее 15 Dн.

Тяжение кабелей во время прокладки должно осуществляться при помощи кабельного чулка или за токопроводящую жилу при помощи клинового захвата. Усилия, возникающие во время тяжения кабеля с алюминиевой жилой - не более 30 Н/мм2 сечения жилы, кабелей с медной жилой - 50 Н/мм2.

Допустимая температура нагрева жил при эксплуатации не более:

90 °С - в нормальном режиме;

130 °С - в режиме токовой перегрузки и в режиме «малой течи»;

250 °С - в режиме короткого замыкания (к.з.).

Продолжительность работы кабеля в режиме перегрузки должна быть не более 8 ч в сутки и не более 1000 ч за срок службы. Продолжительность к.з. не более 4 с.

Кабели марок ПвПнг(А)-HF и ПвВнг(А)-LS предназначен для эксплуатации во взрывоопасных зонах: классов ВI, ВIа, марки АПвВнг(A)-LS - классов ВIб, ВIг, ВII, ВIIа.

Предельная температура токопроводящих жил кабелей по условиям невозгорания кабеля при к.з. - 450 °С.

Допустимые токовые нагрузки кабелей марок АПвВнг(А)-LS, ПвВнг(А)-LS, ПвПнг(А)-HF при прокладке в помещениях и кабельных сооружениях и кабеля марки ПвПнг(А)-HF в режиме «малой течи» указаны в табл. 3.

Таблица 3

Номинальное сечение жилы, мм2

Допустимые токовые нагрузки кабелей, А

при температуре окружающей среды 25 °С при прокладке

в режиме «малой течи» кабеля марки ПвПнг(А)-HF при прокладке

треугольником

в плоскости

треугольником

в плоскости

с алюминиевой жилой

с медной жилой

с алюминиевой жилой

с медной жилой

50

185

240

225

290

144

174

70

235

300

280

360

180

216

95

285

387

340

448

232

269

120

330

445

390

515

267

309

150

370

503

440

574

302

344

185

425

577

505

654

346

392

240

505

677

595

762

406

457

300

580

776

680

865

465

519

400

675

891

770

959

535

575

500

780

1026

865

1080

615

648

Допустимые токи односекундного к.з указаны в табл. 4.

Таблица 4

Номинальное сечение жилы, мм2

Ток односекундного к.з., кА, не более, кабеля

с алюминиевой жилой

с медной жилой

50

4,7

7,15

70

6,6

10,0

95

8,9

13,6

120

11,3

17,7

150

14,2

21,5

185

17,5

26,5

240

22,7

34,3

300

28,2

42,9

400

37,6

57,2

500

47,0

71,5

Допустимые токи односекундного к.з. в медных экранах указаны в табл. 5.

Таблица 5

Номинальное сечение экрана, мм2

Ток односекундного к.з., кА, не более

16

3,3

25

5,1

35

7,1

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-343-2004 - без ограничения.

Коды ОКП:

ПвПнг(А)-HF-6   35 3383 3800       ПвПнг(А)-HF-10       35 3384 4200

ПвВнг(A)-LS-6    35 3373 4700       ПвВнг(А)-LS-10        35 3374 3300

АПвВнг(A)-LS-6                              35 3783 0100              АПвВнг(A)-LS-10 35 3784 0100

Разработчик - ОАО ВНИИКП.

Изготовитель - Иркутсккабель.

КАБЕЛИ СИЛОВЫЕ С ИЗОЛЯЦИЕЙ ИЗ СШИТОГО ПОЛИЭТИЛЕНА НА НАПРЯЖЕНИЕ 10, 20, 35 кВ

ТУ 16.К71-335-2004

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на напряжение 10, 20 и 35 кВ частотой 50 Гц для сетей с заземленной и изолированной нейтралью.

Кабели по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствует стандарту МЭК 60502-2, 1997 и гармонизированному документу HD 620-S1, 1996, а в части метода испытаний на ускоренное старение - HD 605-S1/A1, 1996.

Вид климатического исполнения У1; 2 и УХЛ1; 2.

Марки кабелей, их наименование, преимущественная область применения и обозначение класса пожарной опасности по НПБ-248-97 приведены в табл. 1.

Таблица 1

Марка кабеля*

Наименование кабеля

Преимущественная область применения

Обозначение класса пожарной опасности

ПвП

АПвП

Кабель с изоляцией из сшитого полиэтилена (ПЭ), с экраном из медных проволок, в оболочке из ПЭ

Для прокладки в земле (в траншеях), если кабель защищен от механических повреждений

О2.7.2.3

ПвПу

АПвПу

То же, в усиленной оболочке из ПЭ

Для прокладки в земле (в траншеях), если кабель защищен от механических повреждений, для прокладки по трассам сложной конфигурации

О2.7.2.3

ПвВ

АПвВ

Кабель с изоляцией из сшитого ПЭ, с экраном из медных проволок, в оболочке из ПВХ пластиката

Для одиночной прокладки в кабельных сооружениях и производственных помещениях

О1.7.2.3

ПвВнг-LS**

АПвВнг-LS

То же, в оболочке из ПВХ пластиката пониженной пожароопасности

Для групповой прокладки кабельных линий в кабельных сооружениях и производственных помещениях

П1.7.2.2 для кабелей с индексом нг-LS(A)

П2.7.2.2 для кабелей с индексом нг-LS(B)

* В числителе указаны марки кабелей с медными жилами, в знаменателе - с алюминиевыми жилами.

** LS - означает низкое дымо- и газовыделение (Low Smoke).

При наличии в конструкции кабелей марок ПвП, АПвП, ПвПу и АПвПу герметизирующих элементов в обозначение марки кабеля добавляются индексы:

«г» - водоблокирующие ленты герметизации металлического экрана, например, ПвПг;

«2г» - алюмополимерная лента поверх герметизированного экрана, например, ПвП2г.

Для кабелей марок ПвВнг-LS и АПвВнг-LS в зависимости от предела распространения горения по НПБ 248-97 к обозначению марки добавляются индексы:

А - предел распространения горения ПРГП 1, например, ПвВнг-LS(A);

В - предел распространения горения ПРГП 2, например, ПвВнг-LS(B).

Пример условного обозначения кабеля марки АПвП с одной алюминиевой жилой сечением 150 мм2, с медным экраном сечением 25 мм2, на напряжение 35 кВ при заказе и в документации другого изделия:

Кабель АПвП 1´150/25-35 ТУ 16.К71-335-2004.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число жил - 1 или 3.

Номинальное сечение жил и экрана, расчетные наружный диаметр и масса 1 км кабеля (одножильного) приведены в табл. 2.

Таблица 2

Марка кабеля

Номинальное сечение жилы (сечение экрана), мм2

Наружный диаметр кабеля, мм

Масса 1 км кабеля, кг

10 кВ

20 кВ

35 кВ

10 кВ

20 кВ

35 кВ

Алюминиевая жила

Медная жила

Алюминиевая жила

Медная жила

Алюминиевая жила

Медная жила

АПвП

ПвП

50 (16)

25,3

29,5

35,5

659

968

817

1127

1089

1398

70 (16)

26,8

31,0

37,0

748

1181

916

1349

1201

1634

95 (16)

28,4

32,6

38,6

853

1441

1031

1619

1330

1918

120 (16)

30,2

34,4

40,4

957

1699

1143

1886

1455

2197

150 (25)

31,8

36,0

42,0

1153

2081

1349

2277

1637

2602

185 (25)

33,6

37,8

43,8

1286

2431

1492

2637

1830

2975

240 (25)

35,8

40,0

46,0

1486

2972

1705

3191

2063

3549

300 (25)

38,3

42,5

48,5

1701

3558

1934

3791

2310

4167

400 (35)

41,9

46,1

52,1

2136

4612

2388

4864

2792

5268

500 (35)

44,7

48,9

54,9

2471

5566

2739

5834

3167

6262

630 (35)

48,3

52,5

58,5

2925

6825

3216

7116

3676

7575

800 (35)

52,5

56,7

62,7

3477

8429

3790

8742

4283

9235

АпвПу

ПвПу

50 (16)

26,3

30,5

36,5

697

1007

862

1172

1143

1452

70 (16)

27,8

32,0

38,0

789

1222

963

1397

1257

1690

95 (16)

29,4

33,6

39,6

896

1485

1081

1669

1389

1977

120 (16)

31,2

35,4

41,4

1003

1746

1196

1939

1516

2259

150 (25)

32,8

37,0

43,0

1201

2130

1404

2332

1737

2666

185 (25)

34,6

38,8

44,8

1337

2482

1549

2694

1896

3042

240 (25)

36,8

41,0

47,0

1541

3026

1766

3252

2133

3618

300 (25)

39,3

43,5

49,5

1759

3616

1998

3855

2384

4241

400 (35)

42,9

47,1

53,1

2200

4676

2458

4934

2871

5347

500 (35)

45,7

49,9

55,9

2539

5634

2813

5908

3250

6345

630 (35)

49,3

53,5

59,5

2999

6898

3296

7195

3764

7664

800 (35)

53,5

57,7

63,7

3556

8508

3876

8828

4378

9330

АПвВ

ПвВ

50 (16)

25,3

29,5

35,5

735

1044

908

1217

1199

1509

70 (16)

26,8

31,0

37,0

829

1263

1011

1445

1316

1749

95 (16)

28,4

32,6

38,6

940

1528

1132

1720

1451

2039

120 (16)

30,2

34,4

40,4

1050

1792

1250

1993

1582

2324

150 (25)

31,8

36,0

42,0

1251

2179

1461

2389

1805

2734

185 (25)

33,6

37,8

43,8

1390

2535

1610

2755

1968

3113

240 (25)

35,8

40,0

46,0

1597

3083

1831

3316

2209

3694

300 (25)

38,3

42,5

48,5

1821

3678

2068

3925

2464

4321

400 (35)

41,9

46,1

52,1

2268

4744

2534

5010

2958

5434

500 (35)

44,7

48,9

54,9

2612

5707

2894

5989

3343

6438

630 (35)

48,3

52,5

58,5

3090

6990

3396

7296

3878

7777

800 (35)

52,5

56,7

62,7

3657

8609

3985

8937

4500

9452

АПвВнг-LS

ПвВнг-LS

50 (16)

25,3

29,5

35,5

787

1096

969

1279

1274

1584

70 (16)

26,8

31,0

37,0

885

1318

1077

1510

1395

1828

95 (16)

28,4

32,6

38,6

999

1587

1201

1789

1533

2121

120 (16)

30,2

34,4

40,4

1113

1856

1323

2066

1668

2411

150 (25)

31,8

36,0

42,0

1318

2246

1537

2466

1896

2824

185 (25)

33,6

37,8

43,8

1461

2606

1690

2835

2062

3208

240 (25)

35,8

40,0

46,0

1674

3159

1916

3402

2308

3794

300 (25)

38,3

42,5

48,5

1903

3760

2159

4016

2569

4426

400 (35)

41,9

46,1

52,1

2358

4834

2633

5109

3071

5547

500 (35)

44,7

48,9

54,9

2708

5803

3000

6095

3462

6557

630 (35)

48,3

52,5

58,5

3203

7102

3519

7419

4015

7915

800 (35)

52,5

56,7

62,7

3780

8732

4119

9071

4648

9600

Токопроводящие жилы - многопроволочные класса 2, круглые, уплотненные. По жиле наложен экран из электропроводящего сшитого ПЭ. По изоляции наложен комбинированный экран из слоя электропроводящего сшитого ПЭ, ленты электропроводящей бумаги, повивы из медных проволок и медной ленты.

При применении электропроводящей водоблокируещей ленты ее накладывают взамен электропроводящей бумаги.

По требованию заказчика в кабелях с водоблокирующей лентой может быть наложена алюмополимерная лента.

Трехжильные кабели скручены из трех одножильных кабелей.

Строительная длина кабелей согласовывается при заказе.

Уровень частичных разрядов, измеренный на строительной длине кабелей, не более 10 пКл, измеренный на образце, в т.ч. после изгибов и циклов нагрева и охлаждения - не более 5 пКл, при испытательном напряжении:

кабелей на напряжение 10 кВ - 25 кВ;

-«-                    20 кВ - 30 кВ;

-«-                    35 кВ - 52 кВ.

Тангенс угла диэлектрических потерь (tg d) при напряжении 2 кВ при температуре жилы 95 - 100 °С - не более 0,003.

Кабели стойки к навиванию вокруг цилиндра диаметром 20 (Dн + d) - для одножильных кабелей, 15 (Dн + d) - для трехжильных кабелей, где Dн - наружный диаметр кабеля; d - диаметр жилы, мм.

В кабелях с индексом «г» и «2г» в марках при повреждении оболочки проникновение воды в кабель - не более 1500 мм.

Кабели марок ПвВ, АПвВ не распространяют горение при одиночной прокладке.

Кабели марок ПвВнг-LS и АПвВнг-LS не распространяют горение при групповой прокладке по категории А или В, они имеют низкое дымообразование и низкую коррозионную активность газов, выделяющихся при горении и тлении.

Срок службы кабелей - 30 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от минус 40 °С марок ПвВнг-LS и АПвВнг-LS, от минус 50 °С марок ПвВ, АПвВ и от минус 60 °С марок ПвП, АПвП, ПвПу, АПвПу и до 50 °С.

Кабели марок ПвП, АПвП, ПвПу, АПвПу предназначены для эксплуатации при прокладке в земле независимо от степени коррозионной активности грунтов.

Допускается прокладка этих кабелей на воздухе, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты (нанесение огнестойких покрытий). Кабели указанных марок с индексами «г» и «2г» предназначены для прокладки в земле, а также в воде (в несудоходных водоемах) при соблюдении мер, исключающих механические повреждения кабеля.

Кабели марок ПвВ, АПвВ, ПвВнг-LS, АПвВнг-LS могут быть проложены в сухих грунтах (песок, песчано-глинистая и нормальная почва с влажностью менее 14 %).

Кабель марки ПвВнг-LS(А) может быть проложен во взрывоопасных зонах классов B-I, B-Ia; кабель марки АПвВнг-LS(А) - во взрывоопасных зонах классов В-Iб, В-Iг, В-II, В-IIа.

Кабели предназначены для прокладки на трассах без ограничения разности уровней.

Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 20 °С - марок ПвП, АПвП, ПвПу, АПвПу, не ниже минус 15 °С - марок ПвВ, АПвВ, ПвВнг-LS, АПвВнг-LS.

Тяжение кабеля при прокладке осуществляется при помощи кабельного чулка или за токопроводящую жилу при помощи клинового захвата. Усилия, возникающие во время тяжения кабеля с алюминиевой жилой - не более 30 Н/мм2 сечения жилы, кабелей с медной жилой - 50 Н/мм2.

Радиус изгиба кабеля при прокладке - не менее 15 Dн (с использованием специального шаблона - 7,5 Dн).

Число изгибов кабеля под углом до 90° на трассах прокладки - не более 8 на строительную длину кабеля.

Длительно допустимая температура нагрева жилы кабеля - 90 °С. Предельно допустимая температура жилы кабеля при коротком замыкании (к.з.) - 250 °С, предельно допустимая температура медного экрана кабеля при к.з. - 350 °С, предельная температура нагрева жилы при к.з. по условиям невозгорания кабеля - 400 °С при токе к.з. в течение до 4 с.

Допустимый нагрев жил кабелей в режиме перегрузки - не более 130 °С.

Продолжительность работы кабелей в режиме перегрузки - не более 8 ч в сутки и не более 1000 ч за срок службы.

Расчетные значения емкости кабелей приведены в табл. 3.

Таблица 3

Номинальное сечение жилы, мм2

Емкость 1 км кабеля, мкФ

Номинальное напряжение кабеля, кВ

10

20

35

50

0,23

0,17

0,14

70

0,26

0,19

0,16

95

0,29

0,21

0,18

120

0,31

0,23

0,19

150

0,34

0,26

0,20

185

0,37

0,27

0,22

240

0,41

0,29

0,24

300

0,45

0,32

0,26

400

0,50

0,35

0,29

500

0,55

0,39

0,32

630

0,61

0,43

0,35

800

0,68

0,49

0,40

Длительно допустимые токи кабелей при прокладке в земле указаны в табл. 4, при прокладке на воздухе - в табл. 5.

Таблица 4

Номинальное сечение жилы, мм2

Ток при прокладке в земле, А

Кабели с медной жилой при расположении

Кабели с алюминиевой жилой при расположении

в плоскости

треугольником

в плоскости

треугольником

50

250/230

225/225

195/185

170/175

70

310/290

275/270

240/225

210/215

95

336/336

326/326

263/263

253/253

120

380/380

370/371

298/298

288/288

150

416/417

413/413

329/330

322/322

185

466/466

466/466

371/371

364/365

240

531/532

537/538

426/426

422/422

300

590/582

604/605

477/477

476/476

400

633/635

677/678

525/526

541/541

500

697/700

759/762

587/588

614/615

630

762/766

848/851

653/655

695/699

800

825/830

933/942

719/722

780/782

Примечание - В числителе кабели на 10 кВ, в знаменателе - на 20 и 35 кВ.

Таблица 5

Номинальное сечение жилы, мм2

Ток при прокладке на воздухе, А

Кабели с медной жилой при расположении

Кабели с алюминиевой жилой при расположении

в плоскости

треугольником

в плоскости

треугольником

50

290/290

240/250

225/225

185/190

70

360/365

300/310

280/280

230/240

95

448/446

387/386

349/348

300/301

120

515/513

445/448

403/402

346/348

150

574/573

503/507

452/451

392/394

185

654/652

577/580

518/516

450/452

240

762/760

677/680

607/605

531/533

300

865/863

776/779

693/690

609/611

400

959/957

891/895

787/783

710/712

500

1081/1081

1025/1027

900/897

822/824

630

1213/1213

1166/1172

1026/1023

954/953

800

1349/1351

1319/1325

1161/1159

1094/1096

Примечание - В числителе кабели на 10 кВ, в знаменателе - на 20 и 35 кВ.

Допустимые токи рассчитаны для температуры окружающей среды 15 °С при прокладке в земле на глубине 0,7 м и 25 °С при прокладке на воздухе.

Ток односекундного к.з. кабелей не более указанного в табл. 6.

Таблица 6

Номинальное сечение жилы, мм2

Допустимый ток односекундного к.з., кА, не более

50

7,15

4,7

70

10,0

6,6

95

13,6

8,9

120

17,2

11,3

150

21,5

14,2

185

26,5

17,5

240

34,3

22,7

300

42,9

28,2

400

57,2

37,6

500

71,5

47,0

630

90,1

59,2

800

114,4

75,2

Токи к.з. рассчитаны при температуре жилы до начала к.з 90 °С и предельной температуре жилы при к.з. 250 °С.

Токи односекундного к.з. в медных экранах должны быть не более указанного в табл. 7.

Таблица 7

Номинальное сечение жилы, мм2

Ток односекундного к.з., кА, не более

16

3,3

25

5,1

35

7,1

50

10,2

70

14,2

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-335-2004 - без ограничения.

Коды ОКП приведены в табл. 8.

Таблица 8

Марка кабеля

Номинальное напряжение, кВ

10

20

35

ПвП

35 3384 0100

35 3385 0500

35 3386 0100

ПвПу

35 3384 0200

35 3385 0600

35 3386 0200

ПвВ

35 3384 0300

35 3385 0700

35 3386 0300

ПвВнг-LS

35 3384 0400

35 3385 0800

35 3386 0400

АПвП

35 3884 0100

35 3885 0300

35 3886 0600

АПвПу

35 3884 0200

35 3885 0400

35 3886 0700

АПвВ

35 3784 0900

35 3785 0300

35 3786 0100

АПвВнг-LS

35 3784 1000

35 3785 0400

35 3786 0200

Разработчик - ОАО ВНИИКП

Изготовитель - Иркутсккабель

Примечания

1. Эти кабели, но только одножильные выпускаются по ТУ 16.К71-300-2000, при этом вместо марок ПвВнг-LS и АПвВнг-LS выпускаются кабели марок ПвВнг и АПвВнг, предназначенные для групповой прокладки, но не отвечающие требованиям по дымо- и газовыделению, изготовитель ЗАО АББ Москабель;

2. Эти кабели, но на напряжение только 10 кВ с числом жил 1 и 3 выпускаются по ТУ 16.К71-025-96, при этом вместо марок ПвВнг и АПвВнг в эти ТУ введены марки ПвВнг-LS и АПвВнг-LS с низким дымо- и газовыделением при горении. Для кабелей этих марок в отличии от ПвВнг и АПвВнг указана возможность их применения во взрывоопасных зонах классов В I, В Ia (ПвВнг-LS) и В Iб, В Iг, В II, В IIа (АПвВнг-LS). Изготовители Москабельмет, Кавказкабель, Камкабель.

КАБЕЛИ СИЛОВЫЕ С ИЗОЛЯЦИЕЙ ИЗ ВУЛКАНИЗИРОВАННОГО ПОЛИЭТИЛЕНА НА НАПРЯЖЕНИЕ 35 кВ

ТУ 16-705.385-85

Кабели применяются в сетях с напряжением 35 кВ переменного тока частотой 50 Гц.

Вид климатического исполнения кабеля марки ПвПКШп-М для прокладки в воде и частично в воздухе, остальных марок УХЛ5.

Марки кабелей, наименование элементов конструкции и область применения приведены в табл. 1.

Таблица 1

Марка кабеля

Наименование элементов конструкции

Область применения

с медной жилой

с алюминиевой жилой

ПвПКШп

-

Экран из медной гофрированной ленты, оболочка из полиэтилена, броня из круглых стальных оцинкованных проволок, защитный шланг из полиэтилена

Для прокладки в условиях морских промыслов, в земле (траншеях) при наличии значительных растягивающих усилий в эксплуатации

ПвП

АПвП

То же, без защитного покрова

Для прокладки в земле (траншеях) при отсутствии значительных растягивающих усилий в эксплуатации

ПвПс

АПвПс

То же, оболочка из касполена

Для прокладки в помещениях, каналах, туннелях и других кабельных сооружениях, в земле (траншеях) при отсутствии значительных растягивающих усилий в эксплуатации

ПвВ

АПвВ

То же, оболочка из ПВХ пластиката

То же

Пример условного обозначения кабеля марки ПвПКШп с жилой сечением 95 мм2, на напряжение 35 кВ при заказе и в документации другого изделия:

Кабель ПвПКШп 1´95-35 ТУ 16-705.385-85.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число жил - 1.

Жила класса 1 или 2.

Номинальное сечение жилы, наружный диаметр и расчётная масса кабелей приведены в табл. 2.

Таблица 2

Марка кабеля

Номинальное сечение жилы, мм2

Номинальный наружный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг

ПвПКШп

95

52,08

5948

120

54,47

6427

ПвП

95

37,8

1980

120

41,4

2375

АПвПс,

120

39,2

1545

150

40,7

1695

АПвП

185

42,2

1860

240

44,3

2105

ПвПс

120

41,4

2400

150

43,0

2755

185

44,8

3140

240

47,8

3785

ПвВ

120

41,4

2500

150

43,0

2850

185

44,8

3830

240

47,8

3890

АПвВ

120

39,2

1630

150

40,7

1780

185

42,2

1950

240

44,3

2205

300

47,4

2573

400

51,1

3030

500

54,0

3451

Строительная длина кабеля марки ПвПКШп - не менее 1000 м, кабелей остальных марок - не менее 500 м.

Электрическое сопротивление изоляции 1 км кабеля - не менее 200 МОм.

Значение тангенса угла диэлектрических потерь (tg d), измеренное на строительной длине кабеля при напряжении 20 кВ - не более 0,003.

Уровень частичных разрядов на строительных длинах кабеля - не более 10 пК при напряжении 52 кВ частотой 50 Гц.

Расчетные значения ёмкости и индуктивности кабелей приведены в табл. 3.

Таблица 3

мкФ

Номинальное сечение жилы, мм2

Ёмкость на длине 1км, мкФ

Индуктивность на длине 1 км, мкГн

95

0,190

0,205

120

0,200

0,190

150

0,220

0,175

185

0,230

0,165

240

0,250

0,150

300

0,255

0,140

400

0,280

0,120

500

0,305

0,110

300

0,255

0,140

400

0,280

0,120

500

0,305

0,110

Кабели стойки к навиванию на цилиндр диаметром 20 (D + d) где D - наружный диаметр кабеля, d - диаметр жилы.

Срок службы кабелей - 25 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50 °С и воздействии относительной влажности воздуха до 98 % при температуре до 35 °С.

Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 20 °С.

Минимальный радиус изгиба при прокладке - 10 наружных диаметров кабеля.

Длительно допустимая температура нагрева жил кабелей при эксплуатации - не более 90 °С.

Максимально допустимая температура жил при токах короткого замыкания длительностью не более 4 с - 250 °С.

Длительно допустимые токовые нагрузки на кабели, проложенные в земле и на воздухе, приведены в табл. 4.

Таблица 4

Сечение жилы, мм2

Токовые нагрузки, А

Прокладка в земле

Прокладка на воздухе

в плоскости

треугольником

в плоскости

треугольником

Медная жила

95

370

330

420

370

120

415

375

490

415

150

455

415

550

470

185

520

470

630

540

240

595

550

740

635

300

-

-

-

-

400

-

-

-

-

500

-

-

-

-

Алюминиевая жила

95

-

-

-

-

120

325

290

380

325

150

360

325

430

365

185

410

370

490

420

240

465

430

580

500

300

520

485

655

565

400

600

570

785

680

500

680

650

900

780

Допустимые токи нагрузки приведены для температуры окружающей среды 15 °С при прокладке в земле и воде и 25 °С при прокладке на воздухе. При других расчетных температурах окружающей среды необходимо применять поправочные коэффициенты, указанные в действующих правилах устройства электроустановок.

Допустимый ток нагрузки кабеля марки ПвПКШп при прокладке в воде:

для сечения жилы 95 мм2 - 400 А;

для сечения жилы 120 мм2 - 455 А.

Допустимые токи односекундного короткого замыкания приведены в табл. 5.

Таблица 5

Номинальное сечение жилы, мм2

Допустимый ток односекундного короткого замыкания, кА, не более

медная жила

алюминиевая жила

95

13,60

-

120

17,17

11,34

150

21,46

14,17

185

26,47

17,48

240

34,31

22,68

300

-

28,35

400

-

37,80

Кабели всех марок предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Кабель марки ПвПКШп может быть проложен на глубине до 200 м без заглубления в грунт.

Кабели марок ПвПс, АПвПс, ПвВ, АПвВ предназначены для прокладки в кабельных сооружениях без защиты от солнечной радиации.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16-705.385-85 - без ограничения.

Коды ОКП:

ПвПКШп    - 35 3386 3600        АПвВ        - 35 3786 5400

ПвП             - 35 3386 3700        АПвП       - 35 3886 0100

ПвПс            - 35 3386 3800        АПвПс      - 35 3886 0200

ПвВ              - 35 3386 3900

Разработчик - ОАО ВНИИКП

Завод-изготовитель - Экспокабель

3. КАБЕЛИ С БУМАЖНОЙ ИЗОЛЯЦИЕЙ

КАБЕЛИ СИЛОВЫЕ С ПРОПИТАННОЙ БУМАЖНОЙ ИЗОЛЯЦИЕЙ

ГОСТ 18410-73

Кабели с алюминиевыми или медными жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, в алюминиевой или свинцовой оболочке, с защитными покровами или без них предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10; 20 и 35 кВ переменного тока частотой 50 Гц.

Кабели могут использоваться в электрических сетях постоянного тока.

Вид климатического исполнения УХЛ1,5 и Т1,5, включая прокладку в почве.

Марки кабелей приведены в табл. 1.

Таблица 1

Марка кабеля

Тип защитного покрова

с вязким составом

с нестекающим составом

с алюминиевой жилой

с медной жилой

с алюминиевой жилой

с медной жилой

Кабели с алюминиевой оболочкой

ААГ

-

-

-

Без защитного покрова

ААШп

-

-

-

Шп

ААШв

-

ЦААШв

-

Шв

ААШнг

-

ЦААШнг

-

Шнг

ААБлГ

-

ЦААБлГ

-

БлГ

ААБнлГ

-

ЦААБнлГ

-

БнлГ

ААБл

-

ЦААБл

-

Бл

ААБ2л

-

ЦААБ2л

-

Б2л

ААБ2лШв

-

-

-

Б2лШв

ААБ2лШп

-

-

-

Б2лШп

ААБв

-

ЦААБв

-

Бв

ААБвГ

-

ЦААБвГ

-

БвГ

-

-

ЦААБШв

-

БШв

ААПл

-

ЦААПл

-

Кл

ААПлГ

-

ЦААПлГ

-

КлГ

ААП2л

-

ЦААП2л

-

К2л

ААП2лШв

-

-

-

П2лШв

Кабели со свинцовой оболочкой

АСГ

СГ

-

-

Без защитного покрова

АСШв

СШв

ЦАСШв

ЦСШв

Шв

АСБШв

СБШв

ЦАСБШв

ЦСБШв

БШв

АСБ

СБ

ЦАСБ

ЦСБ

Б

АСБл

СБл

ЦАСБл

ЦСБл

Бл

АСБ2л

СБ2л

ЦАСБ2л

ЦСБ2л

Б2л

АСБ2лГ

СБ2лГ

-

-

Б2лГ

АСБГ

СБГ

ЦАСБГ

ЦСБГ

БГ

АСБлШв

СБлШв

ЦАСБлШв

ЦСБлШв

БлШв

АСБ2лШв

СБ2лШв

-

-

Б2лШв

АСП

СП

ЦАСП

ЦСП

К

АСПл

СПл

ЦАСПл

ЦСПл

Кл

АСП2л

СП2л

-

-

К2л

АСПГ

СПГ

ЦАСПГ

ЦСПГ

КГ

АСКл

СКл

ЦАСКл

ЦСКл

Кл

Кабели со свинцовыми оболочками на каждой жиле

АОСБ

ОСБ

ЦАОСБ

ЦОСБ

Б

АОСБГ

ОСБГ

ЦАОСБГ

ЦОСБГ

БГ

АОСК

ОСК

-

-

К

Кабели с буквой «П» в обозначении марки имеют броню из круглых стальных оцинкованных проволок уменьшенного диаметра.

Кабели марок АСГ, СГ, АСШв, СШв, АСБ, СБ, АСБГ, СБГ, АСП, СП, АСПГ, СПГ, АСКл, СКл на напряжение 1; 6 и 10 кВ, марок ЦАСБ, ЦСБ, ЦАСБГ, ЦСБГ, ЦАСП, ЦСП, ЦАСПГ, ЦСПГ, ЦАСКл, ЦСКл на напряжение 6 и 10 кВ, марок АОСБ, ОСБ, АОСБГ, ОСБГ, АОСК, ОСК на напряжение 20 и 35 кВ и марок ЦАОСБ, ЦОСБ, ЦАОСБГ, ЦОСБГ, ЦАСШв, ЦСШв на напряжение 35 кВ также выпускаются в тропическом исполнении.

Примеры условного обозначения при заказе и в документации другого изделия:

кабеля марки ААБл с тремя жилами сечением 70 мм2, на напряжение 1 кВ:

Кабель ААБл 3´70-1 ГОСТ 18410-73;

то же, с однопроволочными жилами:

Кабель ААБл 3´70(ож)-1 ГОСТ 18410-73.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение, число и сечение жил кабелей приведены в табл. 2.

Таблица 2

Обозначение марки

Число жил

Номинальное сечение жил, мм2

Номинальное напряжение кабеля, кВ

1

6

10

20

35

ААГ, АСГ, СГ, ААШв, ААШп

1

10 - 800

-

-

25 - 400

120 - 300

ЦАСШв, ЦСШв, ЦААШв

1

-

-

-

-

120 - 400

ААБлГ, ААБл, ААБ2л, ААБ2лШв, ААБ2лШп, АСБ, СБ, АСБл, СБл, АСБ2л, СБ2л, АСБГ, СБГ

1

10 - 800

-

-

-

-

ААПл, ААП2л, ААПлГ, АСП, СП, АСПл, СПл, АСП2л, СП2л, АСПГ, СПГ

1

50 - 800

-

-

-

-

ААГ, ААШв, ААШп, ААБл, ААБ2лШв

3

6 - 240

10 - 240

16 - 240

-

-

ААБ2лШп, ААБлГ, ААБ2л, ААБнлГ, ААШнг, АСБ, СБ, АСБл, СБл, АСБГ, СБГ, АСБ2л, СБ2л, АСБлШв, СБлШв, СГ, АСГ, АСШв, АСБ2лГ, СБ2лГ, АСБ2лШв, СБ2лШв

3

6 - 240

10 - 240

16 - 240

-

-

СШв, СБШв

3

16 - 240

10 - 240

16 - 240

-

-

ЦААБл, ЦААБ2л, ЦААПл, ЦААБлГ, ЦААБнлГ, ЦААП2л, ЦААПлГ, ЦААШв, ЦААШнг, ЦАСБ, ЦСБ, ЦАСБГ, ЦСБГ, ЦСШв, ЦАСШв, ЦАСБШв, ЦСБШв, ЦАСП, ЦАСБл, ЦСБл, ЦСП, ЦАСПГ, ЦСПГ, ЦАСПл, ЦСПл, ЦАСКл, ЦСКл, ЦААБв, ЦААБвГ, ЦАСБ2л, ЦСБ2л, ЦАСБлШв, ЦСБлШв

3

-

25 - 185

25 - 185

-

-

ААПл, ААП2л, ААПлГ, АСП, СП, АСПл, СПл, АСП2л, СП2л, АСПГ, СПГ, АСКл, СКл, СПШв, ААП2лШв

3

25 - 240

16 - 240

16 - 240

-

-

АОСБ, ОСБ, АОСБГ, ОСБГ

3

-

-

-

25 - 185

120; 150

ЦАОСБ, ЦОСБ, ЦОСБГ, ЦАОСБГ

3

-

-

-

-

120; 150

АОСК, ОСК

3

-

-

-

25 - 185

120

ААБв, ААБвГ

3

-

10 - 240

16 - 240

-

-

ААГ, ААШп, ААШв, ААБл, ААБлГ, ААШнг, ААБ2Л, АСГ, СГ, АСБ, СБ, АСБл, СБл, АСБГ, СБГ, АСБ2л, СБ2л, АСШв, СШв, СБШв, ААПл, СП, ААП2л, ААПлГ, АСП, АСПл, СПл, АСПГ, СПГ, АСП2л, ААП2лШв

4

16 - 185

-

-

-

-

АСКл, СКл

4

25 - 185

-

-

-

-

Токопроводящие жилы класса 1 или 2.

Четырехжильные кабели с жилами сечением до 120 мм2 имеют все жилы равного сечения или одну жилу меньшего сечения, с жилами сечением свыше 120 мм2 - одну жилу меньшего сечения.

Строительная длина кабелей приведена в табл. 3.

Таблица 3

Номинальное напряжение кабеля, кВ

Номинальное сечение жил, мм2

Строительная длина, м, не менее

Количество от длины сдаваемой партии, %

не более 40

не более 60

1

До 70

300

450

95 и 120

250

400

150 и более

200

350

6 и 10

До 70

300

450

95 и 120

250

400

6 и 10

150 и более

200

350

20 и 35

Все сечения

250

Строительная длина кабелей всех сечений на напряжение 6 и 10 кВ, предназначенных для прокладки в туннелях и каналах не менее 400 м.

Строительная длина одножильных кабелей на напряжение 20 и 35 кВ согласовывается при заказе.

Электрическое сопротивление изоляции 1 км кабелей на напряжение 1 кВ - не менее 100 МОм, на напряжение 6 кВ и выше - не менее 200 МОм.

Значение тангенса угла диэлектрических потерь (tg d), измеренное в нормальных климатических условиях на строительной длине кабелей на напряжение 10 кВ и более, и приращение тангенса угла диэлектрических потерь (Dtg d) приведены в табл. 4.

Таблица 4

Номинальное напряжение кабеля, кВ

Напряжение при измерении tg d, кВ

tg d, не более

Напряжение при измерении Dtg d, кВ

Dtg d, не более

Пропитка изоляции

Пропитка изоляции

вязкая

нестекающая

вязкая

нестекающая

10

5

0,008

0,008

5 - 12,5

12,5 - 20

0,003

0,004

0,008

-

20

6

0,006

0,006

6 - 15

15 - 23

0,0008

0,0016

0,004

0,008

35

10

0,006

0,006

10 - 25

25 - 40

0,0008

0,0016

0,004

0,008

Значения tg d кабеля на напряжение 20 и 35 кВ, измеренное соответственно при напряжении 12 и 20 кВ при температуре 20, 40, 60 °С и при длительно допустимой температуре на жиле плюс 10 °С, приведены в табл. 5.

Таблица 5

Температура кабеля, °С

tg d, не более

от 20 до 60

0,0060

75

0,0160

Кабели стойки к навиванию вокруг цилиндра, диаметр которого приведен в табл. 6.

Таблица 6

Номинальное напряжение кабеля, кВ

Номинальный диаметр цилиндра для кабеля в оболочке

свинцовой

алюминиевой

одножильного

многожильного в общей оболочке

с отдельными оболочками

1

18 (D + d)

15 (D + d)

-

25 D

6

-

10

-

20

21 (D + d)

-

15 (2,15 D + d)

35

25 (D + d)

-

18 (2,15 D + d)

D - диаметр кабеля по металлической оболочке или по свинцовой оболочке на изолированной жиле, мм;

d - диаметр жилы, мм.

Кабели марок ААБнлГ, ЦААБнлГ, ААШнг и ЦААШнг не распространяют горение в пучках. Кабели остальных марок, за исключением кабелей с защитными покровами типов Б, Бл, Б2л, Бв, Б2лШп, К2л, Кл, К, Шп, не распространяют горение при одиночной прокладке.

Срок службы кабелей - 30 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50 °С и относительной влажности воздуха до 98 % при температуре до 35 °С.

Кабели могут быть проложены без предварительного подогрева при температуре не ниже 0 °С.

Кабели с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) могут прокладываться на трассах с разностью уровней между высшей и низшей точками расположения кабеля, приведенной в табл. 7.

Таблица 7

Номинальное напряжение кабеля, кВ

Кабели

Разность уровней, м, не более

Небронированные:

1

в алюминиевой оболочке

в свинцовой оболочке

25

20

Бронированные

25

6

В алюминиевой оболочке

20

В свинцовой оболочке

15

10, 20, 35

В алюминиевой или свинцовой оболочке

15

Минимальный радиус изгиба кабелей при прокладке:

многожильных в свинцовой оболочке - не менее 15 наружных диаметров кабеля (Dн);

одножильных в алюминиевой или свинцовой оболочке и многожильных в алюминиевой оболочке - не менее 25 Dн.

Длительно допустимая температура нагрева жил кабелей при эксплуатации и максимально допустимая температура жил при коротком замыкании (к.з.) и перегрузке приведены в табл. 8.

Таблица 8

Номинальное напряжение кабеля, кВ

Длительно допустимая температура нагрева жил кабелей, °С, не более

Максимально допустимая температура нагрева жил кабелей, °С

одножильных или в отдельной оболочке по каждой жиле

с поясной изоляцией

при токах к.з.

при перегрузке

1

80

80

250

105

6

-

80/65*

200

105/90*

10

-

70/60*

200

90/80*

20 и 35

65

-

130

-

*В числителе приведены длительно и максимально допустимые температуры для кабелей с изоляцией, пропитанной нестекающим составом и кабелей с изоляцией, пропитанной вязким изоляционным маслоканифольным составом, содержащим не менее 25 % канифоли; в знаменателе - для кабелей с изоляцией, пропитанной вязким изоляционным составом, содержащим полиэтиленовый воск в качестве загустителя.

Продолжительность к.з. - не более 4 с.

Кабели могут эксплуатироваться в сетях постоянного тока при значениях напряжения в 2,5 раза больше номинального значения переменного напряжения.

Длительно допустимые токовые нагрузки кабелей при прокладке для расчетных значений температуры окружающей среды (воздуха 25 °С, земли 15 °С) приведены в табл. 9 - 16.

Таблица 9

Длительно допустимые токовые нагрузки одножильных кабелей на напряжение 1 кВ при прокладке в земле, на воздухе и в воде

Номинальное сечение токопроводящей жилы, мм2

Длительно допустимые токовые нагрузки кабелей, А

с медной жилой

с алюминиевой жилой

в земле

на воздухе

в земле

на воздухе

10

106

108

81

82

16

138

143

105

109

25

179

191

135

142

35

213

234

163

174

50

261

295

199

216

70

323

363

246

276

95

384

438

292

334

120

438

507

333

387

150

498

586

379

446

185

559

667

426

508

240

651

793

496

604

300

738

912

562

695

400

870

1100

663

838

500

987

1268

752

966

625

1124

1472

856

1122

800

1295

1729

987

1318

Примечания:

1. Токовые нагрузки даны для работы при постоянном токе.

Кабели расположены в одной горизонтальной плоскости и расстоянии 35 - 125 мм друг от друга.

2. При прокладке в воде кабелей с защитными покровами типа Кл значение токовой нагрузки в земле следует умножить на коэффициент К = 1,3.

3. Токи нагрузки даны для грунтов с удельным тепловым сопротивлением 1,2 °С.м/Вт (глубина прокладки - 0,7 м).

Таблица 10

Длительно допустимые токовые нагрузки трехжильных и четырехжильных кабелей на напряжение 1 кВ при прокладке в земле, на воздухе и в воде

Номинальное сечение жилы, мм2

Длительно допустимые токовые нагрузки кабеля, А



с медной жилой

с алюминиевой жилой



в земле

на воздухе

в земле

на воздухе

6

58

53

45

40



10

78

73

60

55



16

102

97

79

72



25

134

127

102

95



35

163

157

126

118



50

200

195

153

146



70

241

247

184

180



95

287

301

219

218



120

325

348

248

261



150

365

400

281

300



185

404

451

314

342



240

455

522

359

402



Примечания:

1. При прокладке в воде кабелей с защитным покровом типа Кл значение токовой нагрузки в земле следует умножить на коэффициент К = 1,3.

2. Для четырехжильных кабелей с нулевой жилой меньшего сечения токовые нагрузки не изменяются. Токовые нагрузки четырехжильных кабелей с жилами равного сечения в четырехпроводных сетях при нагрузке во всех жилах должны быть умножены на коэффициент 0,93.

3. Токи нагрузки даны для грунтов с удельным тепловым сопротивлением 1,2 °С.м/Вт (глубина прокладки - 0,7 м).

4. Токовые нагрузки даны для переменного тока.

Таблица 11

Длительно допустимые токовые нагрузки кабелей на напряжение 6 и 10 кВ при прокладке в земле, на воздухе, в воде

Номинальное сечение токопроводящей жилы, мм2

Длительно допустимые токовые нагрузки кабелей, А

с медной жилой

с алюминиевой жилой

в земле

на воздухе

в земле

на воздухе

6 кВ

10 кВ

6 кВ

10 кВ

6 кВ

10 кВ

6 кВ

10 кВ

10

77

-

74

-

59

-

55

-

16

101

92

98

89

77

74

73

67

25

132

119

130

115

100

91

95

87

35

160

144

160

142

121

110

117

106

50

197

176

200

175

149

134

146

132

70

236

212

244

219

180

162

178

161

95

280

251

296

265

213

192

214

194

120

318

284

342

305

243

218

248

234

150

358

318

392

349

275

246

285

264

185

396

352

442

393

307

275

333

298

240

448

396

512

455

351

314

389

347

Примечания:

1. При прокладке в воде кабелей с защитным покровом типа Кл значение токовой нагрузки в земле следует умножить на коэффициент К = 1,3.

2. Токи нагрузки даны для грунтов с удельным тепловым сопротивлением, 1,2 °С.м/Вт (глубина прокладки - 0,7 м).

3. Токовые нагрузки даны для переменного тока.

4. Для кабелей с изоляцией, пропитанной изоляционным составом, содержащим полиэтиленовый воск в качестве загустителя, токовые нагрузки должны соответствовать указанным в действующих ПУЭ.

Таблица 12

Длительно допустимые токовые нагрузки одножильных кабелей на напряжение 20 кВ при прокладке на воздухе

Номинальное сечение токопроводящей жилы, мм2

Длительно допустимые токовые нагрузки кабелей, А

с медной жилой

с алюминиевой жилой

расположенных в одной плоскости с расстоянием в свету 35 - 125 мм

расположенных треугольником, вплотную

расположенных в одной плоскости с расстоянием в свету 35 - 125 мм

расположенных треугольником, вплотную

25

135

125

100

95

35

165

155

120

115

50

200

185

150

140

70

250

240

190

180

95

300

285

230

220

120

350

330

270

255

150

400

380

310

295

185

455

435

350

335

240

530

510

410

395

300

600

580

470

455

400

700

690

560

540

Примечание. Токовые нагрузки даны для переменного тока.

Таблица 13

Длительно допустимые токовые нагрузки трехжильных кабелей на напряжение 20 кВ при прокладке в земле, на воздухе, в воде

Номинальное сечение токопроводящей жилы, мм2

Длительно допустимые токовые нагрузки кабелей, А

с медной жилой

с алюминиевой жилой

в земле

на воздухе

в земле

на воздухе

25

125

120

100

95

35

150

145

115

110

50

180

175

140

135

70

220

220

170

170

95

265

265

205

205

120

300

310

235

240

150

340

350

265

270

185

380

400

300

315

Примечание. При прокладке в воде кабелей с защитным покровом типа К значение токовой нагрузки в земле следует умножить на коэффициент К = 1,1.

Токовые нагрузки даны для переменного тока.

Таблица 14

Длительно допустимые токовые нагрузки одножильных кабелей на напряжение 35 кВ при прокладке в земле, на воздухе

Номинальное сечение токопроводящей жилы, мм2

Длительно допустимые токовые нагрузки кабелей, А

с медной жилой

с алюминиевой жилой

на воздухе

в земле

на воздухе

расположенных в одной плоскости с расстоянием в свету 35 - 125 мм

расположенных треугольником, вплотную

расположенных в одной плоскости с расстоянием в свету 35 - 125 мм

расположенных треугольником, вплотную

расположенных в одной плоскости с расстоянием в свету 35 - 125 мм

расположенных треугольником, вплотную

120

360

335

245

235

280

260

160

410

380

275

265

320

300

185

470

440

310

300

370

340

240

560

520

360

345

440

405

300

630

590

405

390

500

465

400

720

690

455

455

580

540

Таблица 15

Длительно допустимые токовые нагрузки трехжильных кабелей на напряжение 35 кВ при прокладке в земле и на воздухе

Номинальное сечение токопроводящей жилы, мм2

Длительно допустимые токовые нагрузки кабелей, А

с медной жилой

с алюминиевой жилой

в земле

на воздухе

в земле

на воздухе

120

285

300

225

235

150

325

340

250

265

Примечание. При прокладке в воде кабелей с защитным покровом типа К значение токовой нагрузки в земле следует умножить на коэффициент К = 1,1.

Токовые нагрузки даны для переменного тока.

Таблица 16

Поправочные коэффициенты, учитывающие зависимость тока нагрузки от температуры окружающей среды

Номинальное напряжение кабеля, кВ

Значение поправочного коэффициента в зависимости от температуры окружающей среды, °С

0

5

10

15

20

25

30

35

40

45

50

Прокладка на воздухе

1 - 6

1,2

1,17

1,13

1,09

1,04

1,0

0,95

0,90

0,85

0,80

0,74

10

1,24

1,20

1,15

1,11

1,05

1,0

0,94

0,88

0,81

0,74

0,67

20 - 35

1,27

1,22

1,17

1,12

1,06

1,0

0,94

0,87

0,79

0,71

0,61

Прокладка в земле

1 - 6

1,11

1,08

1,04

1,0

0,96

0,92

0,88

0,83

0,73

0,73

0,68

10

1,13

1,09

1,04

1,0

0,95

0,90

0,85

0,80

0,74

0,67

0,60

20 - 35

1,14

1,10

1,05

1,0

0,95

0,89

0,84

0,77

0,71

0,63

0,55

Допустимые токи к.з., соответствующие максимально допустимым температурам при к.з. и продолжительности к.з, равной 1 с, приведены в табл. 17 и 18.

Таблица 17

Допустимые токи односекундного короткого замыкания кабеля

Номинальное сечение токопроводящих жил, мм2

Допустимый ток односекундного короткого замыкания, кА, в зависимости от номинального напряжения кабеля

6 кВ

10 кВ

20 - 35 кВ

Медные жилы

Алюминиевые жилы

Медные жилы

Алюминиевые жилы

Медные жилы

Алюминиевые жилы

6

0,72

0,47

0,76

0,49

-

-

10

1,82

0,79

1,28

0,82

-

-

16

1,94

1,28

2,04

1,33

-

25

3,11

2,02

3,26

2,12

2,42

1,58

35

4,32

2,79

4,53

2,93

3,37

2,18

50

5,85

3,78

6,13

3,96

4,55

2,94

70

8,43

5,52

8,84

5,79

6,57

4,32

95

11,71

7,66

12,28

8,04

9,13

5,98

120

14,77

9,68

15,49

10,16

11,52

7,55

150

18,22

11,88

19,10

12,46

14,76

7,58

185

22,78

14,94

23,88

15,66

17,75

11,70

240

29,95

19,62

31,40

20,56

23,34

15,30

300

-

-

-

-

28,91

19,12

Примечание. При других значениях длительности к.з. значения допустимых токов к.з., указанные в табл. 17, необходимо умножить на коэффициент К = , где tк.з. - продолжительность к.з., с.

Таблица 18

Поправочные коэффициенты, учитывающие предварительную токовую нагрузку кабеля перед коротким замыканием

Номинальное напряжение кабеля, кВ

Значение поправочного коэффициента Кi в зависимости от коэффициента нагрузки кабеля

I/I*доп.

0,4

0,5

0,6

0,7

0,8

0,9

1,0

1 - 6 при прокладке:

на воздухе

1,22

1,20

1,17

1,14

1,10

1,05

1,0

в земле

1,26

1,24

1,20

1,16

1,11

1,06

1,0

10 при прокладке:

на воздухе

1,17

1,15

1,13

1,11

1,07

1,04

1,0

в земле

1,21

1,19

1,16

1,13

1,09

1,05

1,0

20 - 35 при прокладке:

на воздухе

1,27

1,24

1,21

1,16

1,12

1,06

1,0

в земле

1,33

1,29

1,25

1,21

1,15

1,08

1,0

* Iдоп - значение длительно допустимой токовой нагрузки, А;

I - значение токовой нагрузки кабеля перед коротким замыканием, А.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ГОСТ 184.10-73 - без ограничения.

Коды ОКП приведены в табл. 19.

Разработчик - ОАО ВНИИКП.

Заводы - изготовители в зависимости от марки, напряжения, числа и сечения жил кабелей приведены в табл. 20.

Таблица 19

Базовые марки кабелей

Код ОКП кабелей на напряжение, кВ

1

6

10

20

35

ААГ

35 3611 0000

35 3613 0000

35 3614 0000

35 3615 0000

35 3616 0000

АСГ

35 3511 0000

35 3513 0000

35 3514 0000

35 3515 0000

35 3516 0000

СГ

35 3111 0000

35 3113 0000

35 3114 0000

35 3115 0000

35 3116 0000

ЦААШв

-

35 3633 0000

35 3634 0000

-

35 3636 0000

ЦАСШв

-

35 3533 0000

35 3534 0000

-

35 3536 0000

ЦСШв

-

35 3133 0000

35 3134 0000

-

35 3136 0000

АОСБ

-

-

-

35 3515 0000

35 3516 0000

ОСБ

-

-

-

35 3115 0000

35 3116 0000

ЦАОСБ

-

-

-

-

35 3536 0000

ЦОСБ

-

-

-

-

35 3136 0000

Примечание - Указанный шестизначный код базовой марки распространяется на все марки кабелей, имеющих одинаковое с кабелем базовой марки материал жилы и оболочки и тип пропитки изоляции.

Таблица 20

Марка кабеля

Напряжение, кВ

Число жил

Сечение жил, мм2

Завод - изготовитель

ААГ

1

1

10 - 800

Москабельмет, Камкабель

3

50 - 240

Иркутсккабель, Камкабель

6; 10

3

25 - 240

Москабельмет, Камкабель, Иркутсккабель

ААШв

АСШв

1

1

240 - 800

Москабельмет, Камкабель, Сарансккабель

1

16 - 240

3

50 - 95

Средазкабель

35 - 240

Камкабель, Южкабель

50 - 240

Камкабель, Иркутсккабель, Сарансккабель, Сибкабель

6; 10

3; 4

25 - 240

Москабельмет

35 - 240

Сибкабель, Камкабель, Южкабель

50 - 240

Иркутсккабель, Сарансккабель

ААБл,

ААБлГ

ААБ2л

АБ2лШв

1

1

240 - 800

Москабельмет, Камкабель

3

35 - 240

Иркутсккабель, Москабельмет, Южкабель

70 - 240

Камкабель, Сибкабель, Сарансккабель

6; 10

3

25 - 240

Москабельмет

35 - 240

Камкабель, Южкабель, Сибкабель

50 - 240

Иркутсккабель

ААБнлГ,

ААПл

ААПлГ

1; 6; 10

3

35 - 240

Камкабель, Сибкабель, Южкабель, Москабельмет

ААП2лГ

1; 6

3

95 - 240

Камкабель

ААП2л

6; 10

3

95 - 240

Камкабель

ААП2л

Шв

1; 6; 10

3; 4

25 - 240

Камкабель

ААШнг

1; 6; 10

3

35; 240

Москабельмет, Южкабель

25 - 240

Камкабель

10 - 185

Севкабель

120

Камкабель

ОСБ,

ОСБГ

20

3

35 - 185

Камкабель

35

120; 150

АОСБ,

АОСБГ

20; 35

3

70 - 185

Камкабель

ЦААБл,

ЦААБлГ,

ЦААБв

ЦААПл,

ЦААПлГ

ЦАСБ,

ЦАСБГ

ЦАСБл

ЦАСБ2л

ЦААБнлГ

6; 10

3

25 - 240

Камкабель, Сарансккабель, Москабельмет, Севкабель, Южкабель

ЦААШв,

ЦАСШв

6; 10

3

35 - 185

Камкабель, Сарансккабель, Южкабель

ЦААШв

6; 10

3

35 - 185

Камкабель, Южкабель

ЦААКл

6; 10

3

25 - 185

Севкабель

ЦСБ,

ЦСБГ

6; 10

3

35 - 185

Камкабель, Сарансккабель, Москабельмет, Севкабель, Южкабель

ЦСБШв

6

3

35 - 150

Камкабель, Москабельмет

ЦАСБГ

10

3

35; 240

Южкабель

ЦСПл

ЦАСПл

6; 10

3

35 - 150

Камкабель, Сарансккабель

ЦСПШв

6; 10

3

35 - 150

Камкабель

ЦСПГ

6

3

35 - 150

Камкабель

ЦАСКл

10

3

95 - 185

Камкабель

КАБЕЛИ СИЛОВЫЕ С ПРОПИТАННОЙ БУМАЖНОЙ ИЗОЛЯЦИЕЙ НА НАПРЯЖЕНИЕ 1 И 3 кВ

ТУ 16 К71.269-97

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 1 и 3 кВ частотой 50 Гц.

Кабели с контрольными жилами предназначены преимущественно для сетей электрифицированного транспорта.

Вид климатического исполнения УХЛ 1,5.

Марки кабелей соответствуют ГОСТ 18410-73.

Пример условного обозначения кабеля марки ААБл с одной основной жилой сечением 300 мм2 и двумя контрольными жилами сечением 1,5 мм2, на напряжение 1 кВ при заказе и в документации другого изделия:

Кабель ААБл 1´300 + 2´1,5-1 ТУ 16 К71.269-97.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение кабелей, число жил и номинальное сечение жил приведены в табл. 1.

Таблица 1

Марка кабеля

Число жил

Номинальное напряжение, кВ

1

3

Номинальное сечение жилы, мм2

ААБл, ААБлГ, ААБ2л, ААШв, АСБ, АСБл, АСШв

1 основная и 2 контрольные

240 - 800 + 2´1,5

-

ААГ, ААБл, ААБлГ, ААБнлГ, ААБ2л, ААШв, ААБ2лШв, АСГ, АСБ

1

-

50 - 625

АСБГ, АСБл, АСБ2л, ДСБ2лГ, АСБ2лШв, СГ, СБГ, СБ2лГ

1

-

50 - 625

ААГ, ААБл, ААБлГ, ААБ2л, ААШв, АСГ, АСБ, АСБГ, АСБл, АСБ2л, АСШв, СГ, СБ, СБГ, СБл, СБ2л, СШв

4

150 - 240

-

ААБнлГ, ААБ2лШв, АСБ2лГ, АСБ2лШв, СБ2лГ

4

50 - 240

-

Четырехжильные кабели имеют все жилы равного сечения.

Две изолированные бумагой контрольные жилы одножильных кабелей размещены в наружном повиве токопроводящей жилы.

Строительная длина кабелей соответствует указанной в ГОСТ 18410-73 для кабелей на напряжение 1 кВ.

Электрическое сопротивление изоляции 1 км кабеля - не менее 100 МОм.

Контрольные жилы выдерживают испытание переменным напряжением 660 В частотой 50 Гц.

Стойкость к навиванию соответствуют указанной в ГОСТ 18410-73 для кабелей на напряжение 1 кВ.

Требования к кабелям по стойкости к климатическим воздействиям, к нераспространению горения и сроку службы соответствуют ГОСТ 18410-73.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Условия эксплуатации кабелей соответствуют ГОСТ 18410-73 со следующими дополнениями.

Кабели одножильные бронированные предназначены для эксплуатации в электрических сетях постоянного тока.

Разность уровней между высшей и низшей точками трассы прокладки соответствует указанной в ГОСТ 18410-73 для кабелей на напряжение 1 кВ.

Длительно допустимая температура нагрева жил кабелей при эксплуатации, максимально допустимая температура нагрева жил при коротком замыкании приведены в табл. 2.

Продолжительность к.з. не более - 4 с.

Длительно допустимые токовые нагрузки одножильных кабелей на напряжение 1 и 3 кВ и четырехжильных кабелей на напряжение 1 кВ соответствуют ГОСТ 18410-73.

Допустимые токи односекундного короткого замыкания приведены в табл. 3.

Таблица 2

Номинальное напряжение кабеля, кВ

Длительно допустимая температура жил кабеля °С, не более

Максимально допустимая температура жил кабеля, °С

при токе короткого замыкания (к.з.)

при перегрузке

1

80

250

105

3

80

200

105

Таблица 3

Номинальное сечение жил, мм2

Допустимый ток односекундного короткого замыкания, кА

медная жила

алюминиевая жила

50

5,85

3,78

70

8,43

5,52

95

11,71

7,66

120

14,77

9,68

150

18,22

11,88

185

22,78

14,94

240

29,95

19,62

300

36,90

24,30

400

49,20

32,40

500

61,50

42,00

625

76,80

50,60

800

-

64,80

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16 К71-269-97 - без ограничения.

Коды ОКП приведены в табл. 4.

Таблица 4

Марка кабеля

Код ОКП кабелей на напряжение, кВ

1

3

ААГ

35 3611 0100

35 3612 0100

ААБл

35 3611 0500

35 3612 0500

ААБлГ

35 3611 0400

35 3612 0400

ААБнлГ

35 3641 0100

35 3642 0100

ААБ2л

35 3611 0600

35 3612 0600

ААШв

35 3611 0200

35 3612 0200

ААБ2лШв

35 3611 0700

35 3612 0700

АСГ

35 3511 0100

35 3512 0100

АСБ

35 3511 0500

35 3512 0500

АСБГ

35 3511 0700

35 3512 0700

АСБл

35 3511 0400

35 3512 0400

АСБ2л

35 3511 0300

35 3512 0300

АСБ2лГ

35 3511 0800

35 3512 0800

АСШв

35 3511 0200

-

АСБ2лШв

35 3511 0900

35 3512 0900

СГ

35 3111 0100

35 3112 0100

СБ

35 3111 0600

-

СБГ

35 3111 0700

35 3112 0700

СБл

35 3111 0500

35 3112 0500

СБ2л

35 3111 0400

-

СБ2лГ

35 3111 0800

35 3112 0400

СШв

35 3111 0200

-

Разработчик - ОАО ВНИИКП.

Изготовитель - Москабельмет.

КАБЕЛИ СИЛОВЫЕ С БУМАЖНОЙ ИЗОЛЯЦИЕЙ, ПРОПИТАННОЙ НЕСТЕКАЮЩИМ СОСТАВОМ, НА НАПРЯЖЕНИЕ 6 КB

ТУ 16 К71-234-95

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6 кВ частотой 50 Гц.

Вид климатического исполнения кабелей УХЛ1, УХЛ5, Т1, Т5, включая прокладку в почве.

Марки кабелей и наименование элементов конструкции приведены в табл. 1.

Таблица 1

Обозначение марок кабелей

Оболочка и защитный покров

с алюминиевыми жилами

с медными жилами

ЦААБлУ

-

Алюминиевая оболочка, защитный покров типа Бл

ЦААБ2лУ

-

То же, покров типа Б2л

ЦААБШвУ

-

То же, покров типа БШв

ЦААБШпУ

-

То же, покров типа БШп

ЦААБлГУ

-

То же, покров типа БлГ

ЦААПлУ

-

То же, покров типа Пл

ЦААП2лУ

-

То же, покров типа П2л

ЦААПлГУ

-

То же, покров типа ПлГ

ЦААПлШвУ

-

То же, покров типа ПлШв

ЦААШвУ

-

То же, покров типа Шв

ЦАСБУ

ЦСБУ

Свинцовая оболочка, защитный покров типа Б

ЦАСБГУ

ЦСБГУ

То же, покров типа БГ

ЦАСБлУ

ЦСБлУ

То же, покров типа Бл

ЦАСШвУ

ЦСШвУ

То же, покров типа Шв

ЦАСБШвУ

ЦСБШвУ

То же, покров типа БШв

ЦАСПУ

ЦСПУ

Свинцовая оболочка, защитный покров типа П

ЦАСПлУ

ЦСПлУ

То же, покров типа Пл

ЦАСПГУ

ЦСПГУ

То же, покров типа ПГ

ЦАСПШвУ

ЦСПШвУ

То же, покров типа ПШв

ЦААБнлГ

-

Алюминиевая оболочка, защитный покров типа БнлГ

Пример условного обозначения кабеля марки ЦААБлУ с тремя алюминиевыми жилами сечением 185 мм2 на напряжение 6 кВ при заказе и в документации другого изделия:

Кабель ЦААБлУ 3´185-6 ТУ 16.К71-234-95.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кабели изготовляются с тремя жилами номинальным сечением от 25 до 185 мм2.

Технические характеристики и конструкция кабелей полностью соответствуют ГОСТ 18410-73, кроме электропроводящего экрана по поясной изоляции, который для кабелей по настоящим техническим условиям не накладывается.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-234-95 - без ограничения.

Коды ОКП приведены в табл. 2.

Таблица 2

Марка кабелей

Код ОКП

ЦААПлГУ

35 3633 3800

ЦААПлШвУ

35 3633 3900

ЦААШвУ

35 3633 3500

ЦАСБУ

35 3533 3900

ЦАСБГУ

35 3533 4000

ЦСБлУ

35 3133 4400

ЦСШвУ

35 3133 4300

ЦСБШвУ

35 3133 3500

ЦСПУ

35 3133 3900

ЦСПлУ

35 3133 4000

ЦАСБлУ

35 3533 4100

ЦАСШвУ

35 3533 3500

ЦАСБШвУ

35 3533 3600

ЦАСПУ

35 3533 3800

ЦАСПлУ

35 3533 3300

ЦАСПГУ

35 3533 3700

ЦАСПШвУ

35 3533 3400

ЦААБнлГ

35 3663 4800

ЦСБУ

35 3233 3700

ЦСБГУ

35 3133 3800

ЦСПлУ

35 3133 4000

ЦСПГУ

35 3133 4100

ЦСПШвУ

35 3133 3600

ЦААБлУ

35 3633 3300

ЦААБ2лУ

35 3633 3400

ЦААБШвУ

35 3633 3200

ЦААБлГУ

35 3633 4000

ЦААБШпУ

35 3633 4200

ЦААПлУ

35 3633 3600

ЦААП2лУ

35 3633 3700

Разработчик - ОАО ВНИИКП.

Завод-изготовитель - Камкабель.

КАБЕЛИ СИЛОВЫЕ И КОНТРОЛЬНЫЕ, НЕ РАСПРОСТРАНЯЮЩИЕ ГОРЕНИЕ, С НИЗКИМ ДЫМО- И ГАЗОВЫДЕЛЕНИЕМ

ТУ 16 К71-090-2002

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 6 и 10 кВ частотой до 100 Гц.

Марки кабелей - СБВнг-LS, АСБВнг-LS, ЦСБВнг-LS, ЦАСБВнг-LS.

Основные технические характеристики и условия эксплуатации см. в подразделе 2 «Кабели с пластмассовой изоляцией», где информация по ТУ 16 К71.090-2002 изложена полностью.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16 К71-090-2002 - без ограничения

Разработчик - ОАО ВНИИКП

Коды ОКП и заводы-изготовители приведены в таблице

Марка

Код ОКП

Завод-изготовитель

CБBнг-LS-6

35 3113 4200

Москабельмет, Иркутсккабель

СБВнг-LS-10

35 3114 4200

АСБВнг-LS-6

35 3513 4100

АСБВнг-LS-10

35 3514 4100

ЦСБВнг-LS-6

35 3133 5300

ЦСБВнг-LS-10

35 3134 5700

ЦАСБВнг-LS-6

35 3533 5300

ЦАСБВнг-LS-10

35 3534 5400

4. КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ

КАБЕЛИ СИЛОВЫЕ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ

ГОСТ 433-73

Кабели с медными или алюминиевыми жилами класса 1 или 2 с резиновой изоляцией в свинцовой, поливинилхлоридной или резиновой оболочке, с защитными покровами или без них предназначены для неподвижной прокладки в электрических сетях напряжением 660 В переменного тока частотой 50 Гц или 1000 В постоянного тока и на напряжение 3000, 6000 и 10000 В постоянного тока.

Вид климатического исполнения - У2 - У5 и Т2 - Т5.

Марки и преимущественная область применения кабелей приведены в табл. 1.

Таблица 1

Обозначение марки кабеля

Оболочка и защитный покров

Преимущественная область применения

с алюминиевой жилой

с медной жилой

АСРГ

СРГ

Свинцовая оболочка

Для прокладки внутри помещения, в каналах, в туннелях, в местах, не подверженных вибрации, в условиях отсутствия механических воздействий на кабель, в среде нейтральной по отношению к свинцу

АСРБ

СРБ

Свинцовая оболочка, защитный покров типа Б

Для прокладки в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям

АСРБГ

СРБГ

То же, защитный покров типа БГ

Для прокладки внутри помещений, в каналах, туннелях, если кабель не подвергается значительным растягивающим усилиям

АСРБ2лГ

СРБ2лГ

Свинцовая оболочка, защитный покров типа Б2лГ

То же, для метрополитена

АВРГ

ВРГ

Поливинилхлоридная оболочка

Для прокладки внутри помещения, в каналах, туннелях, в условиях отсутствия механических воздействий на кабель и наличии агрессивных сред (кислот, щелочей и др.)

АВРБ

ВРБ

Поливинилхлоридная оболочка, защитный покров типа Б

Для прокладки в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям

АВРБГ

ВРБГ

То же, защитный покров типа БГ

Для прокладки внутри помещений, в каналах, туннелях, если кабель не подвергается значительным растягивающим усилиям

АНРГ

НРГ

Резиновая маслостойкая оболочка, нераспространяющая горение

Для прокладки внутри помещений, в каналах, туннелях, в условиях отсутствия механических воздействий на кабель

АНРБ

НРБ

Резиновая маслостойкая оболочка нераспространяющая горение, защитный покров типа Б

Для прокладки в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям

АНРБГ

НРБГ

То же, защитный покров типа БГ

Для прокладки внутри помещений, в туннелях, каналах, если кабель не подвергается значительным растягивающим усилиям

АВРБн

ВРБн

Поливинилхлоридная оболочка, защитный покров типа Бн

Для прокладки в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям, и в случае, когда требуется стойкость к распространению горения

К маркам кабелей, предназначенных для эксплуатации в районах с тропическим климатом, добавляет через дефис индекс «Т»; кабелей круглой формы с заполнением - индекс «з».

Примеры условного обозначения при заказе и в документации другого изделия:

кабеля марки СРГ с тремя медными жилами сечением 50 мм2 на напряжение 660 В:

Кабель СРГ 3´50-660 ГОСТ 433-73;

кабеля марки АВРГ с тремя однопроволочными алюминиевыми жилами сечением 70 мм2, на напряжение 660 В:

Кабель АВРГ 3´70(ож)-660 ГОСТ 433-73;

кабеля марки ВРГз с тремя медными жилами сечением 25 мм2, с заполнением:

Кабель ВРГз 3´25-660 ГОСТ 433-73.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число и номинальное сечение жил, номинальное напряжение кабелей приведены в табл. 2.

Таблица 2

Марка кабеля

Число жил

Номинальное напряжение кабеля, В

переменного тока

постоянного тока

660

3000

6000

10000

Номинальное сечение жил, мм2

СРГ

1

1 - 240

1,5 - 500

2,5 - 500

240 - 400

АСРГ

1

4 - 300

4 - 500

4 - 500

240 - 400

СРГ

2 - 4

1 - 185

-

-

-

АСРГ

2 и 3

4 - 240

-

-

-

АСРГ

3 и 4

2,5 - 240

-

-

-

ВРГ, НРГ

1 - 4

1 - 240

-

-

-

АВРГ, АНРГ

1

4 - 300

-

-

-

2 - 4

2,5 - 300

-

-

-

СРБ2лГ, АСРБ2лГ

1

-

240, 400, 500

-

-

СРБГ, АСРБГ

1

-

-

95, 240, 400, 500

-

СРБ, СРБГ, ВРБн, ВРБ, ВРБГ, НРБ, НРБГ

2 - 4

1,5 - 185

-

-

-

АСРБ, АСРБГ, АВРБ, АВРБн, АВРБГ, АНРБ, АНРБГ

2 и 3

3 и 4

4 - 240

2,5 - 240

-

-

-

-

-

-

Строительная длина кабелей - не менее 125 м.

Электрическое сопротивление изоляции 1 км кабелей - не менее 50 МОм.

Кабели стойки к навиванию. Диаметр цилиндра, на который навиваются кабели одножильные - 20 (Dн + d); многожильные - 15 (Dн + d), где Dн - наружный диаметр кабеля, d - диаметр круглой жилы.

Срок службы кабелей - 30 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50 °С и относительной влажности воздуха до 98 % при температуре до 35 °С.

Кабели могут прокладываться без предварительного подогрева при температуре не ниже минус 20 °С для кабелей в свинцовой оболочке, не ниже минус 15 °С - для кабелей с резиновой или поливинилхлоридной оболочкой и кабелей без волокнистых материалов в защитном покрове, не ниже минус 7 °С - для остальных кабелей с защитными покровами.

Минимальный радиус изгиба при прокладке не менее 10 наружных диаметров - для одножильных кабелей и не менее 7,5 наружных диаметров - для многожильных кабелей.

Длительно допустимая температура нагрева жил кабелей при эксплуатации - 70 °С, максимально допустимая температура жил при коротком замыкании - 200 °С.

Продолжительность короткого замыкания не более 4 с.

Суммарное время воздействия максимально допустимой температуры при повторных коротких замыканиях не более 10 мин.

Кабели могут эксплуатироваться в сетях постоянного напряжения при значениях напряжения в 2,4 раза больше Uо (где Uо - напряжение между жилой и металлической оболочкой).

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ГОСТ 433-73 - без ограничения.

Коды ОКП приведены в табл. 3.

Разработчик ОАО ВНИИКП.

Заводы-изготовители в зависимости от марки, числа и сечения жил кабелей приведены в табл. 4.

Таблица 3

Марка кабеля

Код

ВРБ-Т

35 2132 0300

ВРГ-Т

35 2132 0400

ВРГ

35 2132 1100

ВРБ-Т*

35 2132 1300

ВРГ-Т*

35 2132 1400

ВРГ*

35 2132 1500

ВРБГз*

35 2132 5900

СРГ-Т

35 2133 1000

СРГ

35 2133 1100

СРГ-Т*

35 2133 1200

СРГ*

35 2133 1300

СРБ-Т

35 2133 2000

ВРБ

35 2132 2100

ВРБ*

35 2132 2300

ВРГз

35 2132 2400

ВРБз

35 2132 2500

ВРБГз

35 2132 2600

ВРБГ-Т*

35 2132 4900

ВРБГ-Т

35 2132 5000

ВРБГ

35 2132 5100

ВРБГ*

35 2132 5200

ВРГз*

35 2132 5700

ВРБз

35 2132 5800

АВРГ

35 2232 1000

АВРБ-Т*

35 2232 1300

АВРГ-Т*

35 2232 1400

АВРГ*

35 2232 1500

АВРБ

35 2232 2100

АВРБ*

35 2232 2300

АВРБГ-Т*

35 2232 4900

АВРБГ-Т

35 2232 5000

АВРБГ

35 2232 5100

АВРБГ*

35 2232 5200

АВРГз

35 2232 5300

АВРБз

35 2232 5400

АВРБГз

35 2232 5500

АВРГз*

35 2232 6100

АВРБз*

35 2232 6200

АВРБГз*

35 2232 6300

АСРБ

35 2233 2100

АСРБГ-Т

35 2233 4900

АВРБГ

35 2232 5100

АВРГз

35 2232 5300

АВРБГз

35 2232 5500

АВРБз*

35 2232 6200

АСРБГ

35 2233 5100

СРБ

35 2133 2100

СРБ-Т*

35 2133 2200

СРБ*

35 2133 2300

СРБГ-Т

35 2133 5000

СРБГ

35 2133 5100

СРБГ-Т*

35 2133 5200

СРБГ*

35 2133 5300

НРГ*

35 2134 1000

НРГ

35 2134 1100

НРГ-Т

35 2134 1200

НРГ-Т*

35 2134 1300

НРБ*

35 2134 2000

НРБ

35 2134 2100

НРБ-Т

35 2134 2200

НРБ-Т*

35 2134 2300

НРБГ*

35 2134 5000

НРБГ

35 2134 5100

НРБГ-Т

35 2134 5200

НРБГ-Т

35 2134 5300

АВРБ-Т

35 2232 0300

АВРГ-Т

35 2232 0400

АСРГ

35 2233 1100

АСРГ*

35 2232 1200

АСРГ-Т

35 2233 1300

АСРГ-Т*

35 2233 1400

АСРБ-Т

35 2233 1900

АСРБ-Т*

35 2233 2000

АСРБ*

35 2233 2200

АСРБ-Т*

35 2233 5000

АВРБГ*

35 2232 5200

АВРБз

35 2232 5400

АВРГз*

35 2232 6100

АВРБГз*

35 2232 6300

АСРБГ*

35 2233 5200

АНРГ*

35 2234 1000

АНРГ-Т

35 2234 1200

АНРБ*

35 2234 2000

АНРБ-Т

35 2234 2200

АНРБГ*

35 2234 5000

АНРБГ-Т

35 2234 5200

СРГ-Т

35 3192 5500

СРБ2лГ

35 3192 5700

СРБГ

35 3193 5800

АСРГ

35 3592 5300

АСРГ

35 3593 5300

АСРБГ*

35 3594 5300

АНРГ

35 2234 1100

АНРГ-Т*

35 2234 1300

АНРБ

35 2234 2100

АНРБ-Т*

35 2234 2300

АНРБГ

35 2234 5100

АНРБГ-Т*

35 2234 5300

СРГ

35 3192 5600

СРГ

35 3193 5600

СРГ

35 3194 5600

АСРБ2лГ

35 3592 5400

АСРБГ

35 3593 5500

Примечание - Знаком «*» обозначены кабели, у которых одна из жил имеет меньшее сечение.

Таблица 4

Марка

Число жил

Сечение жил, мм2

Завод-изготовитель

АВРГ

1 - 4

2,5 - 95

Электрокабель, Сибкабель, Амуркабель, Азовкабель

2,5 - 16

Армкабель

1 - 3

95 - 185

Камкабель

АВРГз

1 - 4

4 - 70

Амуркабель

АВРБ, АВРБз, АВРБГ

2 - 4

2,5 - 70

Сибкабель, Амуркабель, Азовкабель

35 - 240

Камкабель

10 - 70

Электрокабель

АНРГ

1 - 4

4 - 70

Электрокабель, Амуркабель, Азовкабель, Сибкабель

2,5 - 6

Армкабель

2 - 4

35 - 240

Камкабель

АНРБ, АНРБГ

2 - 4

4 - 70

Электрокабель, Азовкабель

ВРГ

1 - 4

1,0 - 95

Электрокабель, Сибкабель, Амуркабель, Азовкабель

2,5 - 6

Армкабель

1; 3; 4

95 - 185

Камкабель

ВРБ, ВРБГ, ВРБГз, ВРБз

2 - 4

2,5 - 70

Электрокабель, Сибкабель, Амуркабель, Азовкабель

НРГ, НРБ, НРБГ

1 - 4

2 - 4

1,5 - 70

2,5 - 6,0

Амуркабель, Азовкабель, Армкабель

35 - 240

Камкабель

2 - 4

2,5 - 70

Сибкабель, Азовкабель

2; 3

35 - 185

Камкабель

Примечания:

1. Кабели со свинцовой оболочкой практически не выпускаются. Рекомендуется замена - кабели с пластмассовой и резиновой оболочкой.

2. Кабели с жилами сечением, не приведенным в таблице, отсутствуют в планах производства и могут выпускаться заводом-изготовителем по дополнительной договоренности.

Раздел II

КАБЕЛИ СИЛОВЫЕ ДЛЯ СТАЦИОНАРНОЙ ПРОКЛАДКИ НА НАПРЯЖЕНИЕ 110 кВ И ВЫШЕ

1. ОБЩАЯ ХАРАКТЕРИСТИКА КАБЕЛЕЙ СИЛОВЫХ ДЛЯ СТАЦИОНАРНОЙ ПРОКЛАДКИ НА НАПРЯЖЕНИЕ 110 кВ И ВЫШЕ

Кабели предназначены для передачи и распределения электрической энергии при номинальном междуфазном переменном напряжении до 500 кВ вкл. частотой 50 Гц для трехфазных систем с заземленной нейтралью с прямой связью кабельных линий с воздушными линиями электропередачи или без нее.

Кабели подразделяют:

A. По виду изоляции и оболочки на следующие группы:

кабели с пластмассовой изоляцией и оболочкой;

кабели с бумажной пропитанной изоляцией маслонаполненные низкого давления в алюминиевой или свинцовой оболочке (рис. 1);

кабели с бумажной пропитанной изоляцией маслонаполненные высокого давления в свинцовой оболочке, снимаемой при протягивании кабеля в трубопровод, или в контейнере с маслом (рис. 2).

Б. По значению номинального напряжения, которое устанавливают из ряда: 110, 150, 220, 330, 380, 500 кВ.

B. По номинальному сечению токопроводящей жилы, которое устанавливают из ряда: 120, 150, 185, 240, (270), 300, (350), 400, 500, (550), 625, (700), 800, 850, 1200 мм2.

Кабели с сечением жил, указанным в скобках, изготовляют в технически обоснованных случаях по согласованию между потребителем и изготовителем.

Г. По особенностям конструкции кабеля.

Кабели - одножильные, с круглой токопроводящей жилой. Жила кабелей с пластмассовой изоляцией - алюминиевая, сечением до 500 мм2 - однопроволочная, сечением 625 мм2 имеет многопроволочный сердечник с наложенной поверх него алюминиевой оболочкой. Жила кабелей маслонаполненных с бумажной изоляцией - медная многопроволочная. Жила кабелей низкого давления изготовлена из луженых проволок с каналом в центре жилы.

По жиле и изоляции наложены электропроводящие экраны. Масло в кабелях низкого давления находится под избыточным давлением 0,025 - 0,5 МПа, в кабелях высокого давления - 1,1 - 1,6 МПа. Кабели низкого давления по алюминиевой гладкой, алюминиевой гофрированной или свинцовой оболочке имеют защитные покровы шлангового типа или из слоев битума, полиэтилентерефталатных и других лент, пропитанной кабельной пряжи или стеклопряжи. Для кабелей, подвергающихся при эксплуатации растягивающим усилиям, в состав защитных покровов входит броня из стальных оцинкованных проволок.

Рис. 2. Схема маслонаполненного кабеля низкого давления

1 - канал для циркуляции масла; 2 - Z образные проволоки токопроводящей жилы; 3 - сегментные проволоки жилы; 4 - изоляция из бумаги; 5 - изоляция из бумаги; 6 - экран из электропроводящей бумаги; 7 - свинцовая оболочка; 8 - упрочняющие покровы; 9 - защитные покровы

Рис. 3. Схема маслонаполненного кабеля высокого давления

1 - одножильный кабель, 2 - масло; 3 - стальной трубопровод; 4 - антикоррозионный покров

Кабели высокого давления поверх экрана по изоляции имеют проволоки скольжения для протягивания кабеля в стальной трубопровод (рис. 2), который имеет антикоррозионный покров. Кабели высокого давления без свинцовой оболочки поставляют в контейнере с маслом, из которого непосредственно производится протягивание кабеля в стальной трубопровод.

Основные размеры и параметры

A. Номинальное сечение токопроводящей жилы, устанавливаемое из ряда, приведенного в табл. 1.

Б. Строительная длина кабеля (как правило, оговаривается при заказе).

B. Расчетная масса 1 км кабеля (справочная величина).

Электрические параметры

А. Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, приведенное в табл. 1, определяют на одинарном, двойном или одинарно-двойном мосте постоянного напряжения с инструментальной погрешностью не более 0,2 % на строительной длине кабеля.

Таблица 1

Номинальное сечение жилы, мм2

Электрическое сопротивление жилы на длине 1 км при 20 °С, Ом, не менее, кабеля

с алюминиевой жилой с пластмассовой изоляцией

с медной жилой с бумажной изоляцией

низкого давления

высокого давления

120

-

0,1495

0,1513

150

-

0,1196

0,1209

185

-

0,09693

0,09799

240

-

0,07471

0,07601

270

-

0,06641

0,06593

300

-

0,05977

0,06040

350

0,086

0,05123

-

400

-

0,04483

0,04453

500

0,0605

0,03587

0,03575

550

-

0,03260

0,03295

625

0,048

0,02869

0,02846

700

-

-

0,02562

800

-

0,02242

-

850

-

-

0,02109

1200

-

-

0,01523

Б. Тангенс угла диэлектрических потерь (tg d) определяют при температуре 20 °С на строительной длине кабеля. Измерение проводят при напряжении, равном половине номинального напряжения Uo между жилой и металлической оболочкой (экраном). Измерительная схема должна обеспечивать измерение в пределах от 10-4 до 1,1 с погрешностью не более ±(5·10-5 + 0,5 % измеряемой величины).

Приращение тангенса угла диэлектрических потерь (Dtg d) определяют на строительной длине при повышении напряжения в диапазоне от 0,5 до 2 Uо. В некоторых случаях нормируются также tg d и Dtg d при температуре меньшей, равной, или превышающей длительно допустимую температуру нагрева жил кабелей, измеряемые на образцах кабеля длиной не менее 5 м.

В. Уровень частичных разрядов кабелей с пластмассовой изоляцией определяют на строительной длине или образцах кабеля при напряжении 1,5 Uо, приложенном между жилой и экраном с помощью установки, включающей в себя источник высокого напряжения промышленной частоты, высоковольтный вольтметр, измерительный элемент, детектор, калибратор частичных разрядов, генератор двойных импульсов и, при необходимости, конечный импеданс и подавитель отражений.

Заданное значение уровня частичных разрядов не должно быть превышено после воздействия трех циклов нагрева до температуры на 10 °С превышающей длительно допустимую температуру нагрева жилы и последующего охлаждения до температуры окружающей среды, а также после циклов изгиба с диаметром, нормируемым при испытаниях на стойкость к изгибу (навиванию).

Г. Электрическая емкость на 1 км длины кабеля определяется одновременно с измерением tg d в одном процессе измерения.

Механические параметры

Стойкость кабеля к механическим воздействиям определяется стойкостью к трехкратному изгибу (для кабелей с пластмассовой изоляцией - к двукратному изгибу) образца кабеля длиной не менее 10 м на угол ±180° вокруг цилиндра диаметром в соответствии с табл. 2.

Таблица 2

Тип кабеля

Диаметр цилиндра, мм

Кабель с пластмассовой изоляцией

15 (D + d)

Кабель с бумажной изоляцией низкого давления:

в свинцовой или гофрированной алюминиевой оболочке

25 (D + d)

в гладкой алюминиевой оболочке

30 (D + d)

Кабель с бумажной изоляцией высокого давления

25 (D + d)

Примечание: D - наружный диаметр кабеля (по оболочке), d - диаметр жилы.

После изгибания кабель должен выдержать без пробоя в течение 24 ч испытательное напряжение (2,1 - 2,5) Uo частотой 50 Гц, испытание импульсным напряжением с амплитудой импульса (6,0 - 8,6) Uo при температуре (80 - 90) °С, внутреннее давление 1,5 - 2,0 МПа в течение 2 ч для кабеля в металлической оболочке, изоляция и защитные покровы не должны иметь разрывов, трещин и других механических повреждений.

Эксплуатационные параметры

А. Температура окружающей среды при эксплуатации кабелей с бумажной изоляцией не ниже 0 °С, для кабелей низкого давления с синтетическим маслом - минус 20 °С, для кабелей с пластмассовой изоляцией - минус 50 °С.

Б. Длительно допустимая и максимальная температура нагрева жил кабелей приведена в табл. 3.

Таблица 3

Вид изоляции кабеля

Температура нагрева жил, °С



длительно допустимая

максимальная в условиях перегрузки не более 100 ч

Пластмассовая

90

130



Бумажная:



кабелей на напряжение 110 - 220 кВ

85

90



кабелей на напряжение 330 - 500 кВ

75

80



В. Температура прокладки кабеля с бумажной изоляцией не ниже 5 °С, с пластмассовой изоляцией - минус 10 °С.

Г. Минимальный радиус изгиба кабеля при прокладке (по внутренней кривой изгиба) приведен в табл. 4.

Таблица 4

Тип кабеля

Радиус изгиба, мм, не менее

Кабель с пластмассовой изоляцией

15 D

Кабель с бумажной изоляцией низкого давления:

в свинцовой или гофрированной алюминиевой оболочке

25 (D + d)

в гладкой алюминиевой оболочке

30 (D + d)

Кабель с бумажной изоляцией высокого давления:

при одновременном изгибании трех кабелей

40 D

при изгибании одного кабеля

35 D

Примечание: D - наружный диаметр кабеля (по оболочке); d - диаметр жилы.

Д. Предельно допустимое усилие натяжения жилы при тяжении 50 МПа.

Е. Срок службы кабеля. Фактический срок службы не ограничивается установленным в стандарте или технических условиях на кабель, а определяется техническим состоянием кабеля.

Основные параметры, технические и эксплуатационные характеристики конкретных марок силовых кабелей, выпускаемых по стандартам и техническим условиям, приведены ниже. Для удобства пользования сборником кабели сгруппированы по виду изоляции и уровню давления маслонаполненных кабелей.

2. КАБЕЛИ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ

КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ НА НАПРЯЖЕНИЕ 64/110 кВ

ТУ 16.К71-148-91

Кабели предназначены для передачи и распределения электрической энергии в трехфазных системах при напряжении до 64/110 кВ частотой 50 - 60 Гц; жила заземления предназначена для повышения термической устойчивости кабельных линий к токам короткого замыкания.

Кабели и жила заземления предназначены для прокладки на трассах с неограниченной разностью уровней, а также для прокладки в почве.

Вид климатического исполнения - У1 и У2.

Марки кабелей и жилы заземления и преимущественная область применения приведены в табл. 1.

Таблица 1

Марка

Элементы конструкции

Область применения

АПвПу

С алюминиевой жилой, с изоляцией из вулканизированного полиэтилена, в усиленной оболочке из полиэтилена

В земле (в траншеях или бетонных лотках) на сложных участках трассы, если кабель не подвергается растягивающим усилиям и защищен от механических повреждений

АПвВ

С алюминиевой жилой, с изоляцией из вулканизированного полиэтилена, в оболочке из поливинилхлоридного пластиката

На воздухе

ПАЭ

Жила заземления алюминиевая с электропроводящим покрытием

В земле

Примеры условного обозначения при заказе и в документации другого изделия:

кабеля марки АПвПу с жилой сечением 500 мм2, на напряжение 64/110 кВ:

Кабель АПвПу 1´500-64/110 ТУ 16.К71-148-91;

жилы заземления сечением 500 мм2:

Жила заземления ПАЭ-500 ТУ 16.К71-148-91.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число жил - 1.

Номинальное сечение жилы кабелей - 350, 500 и 625 мм2.

Номинальное сечение жилы заземления - 350 или 500 мм2.

Масса, наружный диаметр, электрическая емкость кабелей приведены в табл. 2, жилы заземления - в табл. 3.

Таблица 2

Наименование параметра

Номинальное сечение жилы, мм2, кабелей марок

АПвВ

АПвПу

350

500

625

350

500

625

1. Расчетная масса 1 км, кг

3526

4496

4953

4037

5068

5580

2. Номинальный наружный диаметр, мм

58,2

65,6

68,5

63,8

71,2

74,1

3. Электрическая ёмкость на длине 1 км, мкФ

0,190

0,204

0,240

0,190

0,204

0,240

Таблица 3

Наименование параметра

Номинальное сечение жилы заземления, мм2

350

500

1. Расчетная масса 1 км, кг

1057

1480

2. Номинальный наружный диаметр, мм

23,4

27,6

Строительная длина кабелей согласовывается при заказе.

Электрическое сопротивление токопроводящей жилы кабеля и жилы заземления на длине 1 км - не более 0,086 Ом для жилы сечением 350 мм2; 0,0605 Ом - для жилы сечением 500 мм2; 0,048 Ом - для жилы сечением 625 мм2.

Уровень частичных разрядов на строительных длинах кабелей при напряжении 130 кВ - не более 20 пКл и при снижении напряжения до 90 кВ - не более 5 пКл.

Значение тангенса угла диэлектрических потерь (tg d) на строительных длинах при напряжении 64 и 130 кВ - не более 0,001.

Кабели стойки к изгибу на угол ±180° вокруг цилиндра диаметром, равным 15 (D + d), где D - наружный диаметр кабеля, d - диаметр жилы.

Срок службы кабелей - 25 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от минус 50 до 50 °С и относительной влажности воздуха до 98 % при температуре до 35 °С; при прокладке на воздухе кабели должны быть защищены от воздействия солнечной радиации.

Минимальный радиус изгиба кабеля и жилы заземления при прокладке - 15 наружных диаметров.

Длительно допустимая температура токопроводящих жил кабелей - не более 90 °С.

Максимально допустимая температура токопроводящих жил кабелей во время эксплуатации - не более 130 °С.

Температура жил при токах короткого замыкания длительностью до 4 с - не более 250 °С.

Расчетные значения длительно допустимых токовых нагрузок для кабелей, А, при суточных коэффициентах нагрузки Кн = 0,8 и Кн = 1 приведены в табл. 4.

При расчетах принято: температура земли - 15 °С, температура воздуха - 25 °С, длительно допустимая температура жилы 90 °С, прокладка в земле - треугольник встык, расстояние между кабелями при прокладке на воздухе - 250 мм, расстояние между цепями - 800 мм.

Перегрузка в течение 100 ч в год и максимально в течение 1000 ч за срок службы определяется умножением длительно допустимых нагрузок на коэффициент 1,17 и 1,2 соответственно для прокладки в земле и на воздухе, температура токопроводящих жил при перегрузках не более 130 °С. Допустимый ток сквозного короткого замыкания в зависимости от длительности короткого замыкания приведен в табл. 5.

Таблица 4

Номинальное сечение жилы, мм2

Прокладка в земле

Прокладка на воздухе

Одна цепь

Две цепи

S = 120 °C×см/Bт*

S = 160 °C×см/Bт**

S = 120 °C×см/Bт*

S = 160 °C×см/Bт**

Кн = 0,8

Кн = 1

Кн = 0,8

Кн = 1

Кн = 0,8

Кн = 1

Кн = 0,8

Кн = 1

350

555

475

500

420

525

445

470

390

680

500

680

575

610

505

635

530

565

465

830

625

750

635

655

550

695

580

615

500

920

* Подушка и засыпка специальным грунтом.

** Подушка и засыпка обычным грунтом.

Таблица 5

t, с

0,4

0,5

0,6

0,7

0,8

1,0

1,5

3,0

Iкз, кА, для сечения

350 мм2

53,2

47,6

43,4

40,2

37,6

33,6

27,5

19,4

500 мм2

75,9

67,9

62,0

57,4

53,7

48,0

39,2

27,7

625 мм2

94,8

84,8

77,5

71,7

67,1

60,0

49,0

34,7

Допустимый ток короткого замыкания медного экрана при повреждении кабеля в зависимости от длительности короткого замыкания приведен в табл. 6.

Таблица 6

t, c I, кА

0,1

0,15

0,2

0,3

0,4

0,5

0,6

0,7

0,8

1,0

1,5

3,0

36,2

29,6

25,6

20,9

18,2

16,2

14,7

13,6

12,8

11,4

9,3

6,6

После отключения тока к.з. кабель не распространяет горение.

В необходимых случаях для повышения термической стойкости медного экрана рекомендуется прокладка заземляющего провода с алюминиевой жилой сечением 350 и 500 мм2 с электропроводящим покрытием, при этом допустимый ток короткого замыкания при повреждении кабеля должен соответствовать значениям, приведенным в табл. 4.

Кабели поставляются комплектно с арматурой для оконцевания и соединения кабелей (ТУ 16-538.381-81).

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-148-91 - без ограничения.

Коды ОКП:

АПвВ    - 35 3787 1300

АПвПу      - 35 3887 1500

ПАЭ      - 35 3887 1570

Разработчик - ОАО ВНИИКП

Заводы-изготовители: Экспокабель, АББ Москабель.

Примечания

1. Кабель марки АПвПМ (модернизированный) с жилой сечением 300 мм2 выпускает Экспокабель по ТУ 16.К71-306-2001.

2. Кабели марок ПвП-1, АПвП-1, ПвПУ-1, АПвПУ-1, ПвВнг-1, АПвВнг-1 с медными и алюминиевыми жилами сечением от 185 до 1000 мм2 выпускает АББ Москабель по ТУ 16.К71-273-98.

КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ НА НАПРЯЖЕНИЕ 127/220 кВ

ТУ 16-705.402-85

Кабели предназначены для передачи и распределения электрической энергии при напряжении 127/220 кВ переменного тока частотой 50 Гц для прокладки в трехфазных системах на трассах с неограниченной разностью уровней.

Вид климатического исполнения У1.

Марки кабелей и преимущественная область применения приведены в табл. 1.

Таблица 1

Марка

Наименование

Область применения

АПвП

С алюминиевой жилой, с изоляцией из вулканизированного полиэтилена, в оболочке из полиэтилена

В земле (в траншеях или бетонных лотках), если кабель не подвергается растягивающим усилиям и защищен от механических повреждений

АПвПс

С алюминиевой жилой, с изоляцией из вулканизированного полиэтилена, в оболочке из самозатухающего полиэтилена

То же, а также на воздухе

АПвВ

С алюминиевой жилой, с изоляцией из вулканизированного полиэтилена, в оболочке из поливинилхлоридного пластиката

На воздухе

Пример условного обозначения кабеля марки АПвП с одной жилой сечением 625 мм2, на напряжение 127/220 кВ при заказе и в документации другого изделия:

Кабель АПвП 1´625-127/220 ТУ 16-705.402-85.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число жил - 1.

Номинальное сечение жилы - 350, 500 и 625 мм2.

Номинальный наружный диаметр и расчетная масса кабелей с оболочкой из полиэтилена приведены в табл. 2.

Таблица 2

Наименование параметров

Кабель с жилой сечением, мм2

350

500

625

Номинальный наружный диаметр, мм

81,0

85,1

91,3

Расчетная масса 1 км кабеля, кг

6137

6932

7946

Электрическая емкость на длине 1 км, мкф

0,126

0,136

0,158

Строительная длина кабелей согласовывается при заказе.

Электрическое сопротивление токопроводящей жилы на длине 1 км, не более:

0,086 Ом для жилы сечением 350 мм2; 0,0480 Ом для жилы сечением 625 мм2; 0,0605 Ом для жилы сечением 500 мм2.

Значение тангенса угла диэлектрических потерь (tg d), измеренное на строительной длине при напряжении 127 и 254 кВ - не более 0,001.

Электрическая емкость кабелей приведена в табл. 2.

Кабели стойки к изгибу на угол ±180° вокруг цилиндра диаметром, равным 15(D + d), где D - наружный диаметр кабеля, d - диаметр жилы.

Срок службы кабелей - 35 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от минус 50 °С до 50 °С и воздействия относительной влажности воздуха до 98 % при температуре до 35 °С.

При прокладке радиус внутренней кривой изгиба кабеля - не менее 15 наружных диаметров кабеля.

Температура кабеля и окружающего воздуха при прокладке - не ниже 10 °С.

Длительно допустимая температура токопроводящих жил кабелей - не более 90 °С.

Максимально допустимая температура токопроводящих жил кабелей во время эксплуатации - не более 105 °С в течение 100 ч в год и максимально 1000 ч за срок службы кабеля.

Температура жилы при токах короткого замыкания - не более 250 °С.

При прокладке на воздухе кабели должны быть защищены от воздействия солнечной радиации.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16-705.402-85 - без ограничения.

Коды ОКП:

АПвП          - 35 3387 1400

АПвПс         - 35 3387 1600

АПвВ           - 35 3387 1500

Разработчик - ОАО ВНИИКП.

Изготовитель - Экспокабель.

3. КАБЕЛИ С БУМАЖНОЙ ИЗОЛЯЦИЕЙ

КАБЕЛИ МАСЛОНАПОЛНЕННЫЕ НА ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ 110 - 500 кВ

ГОСТ 16441-78

Кабели одножильные низкого и высокого давления с медной жилой, с изоляцией из пропитанной бумаги, в свинцовой или алюминиевой оболочке предназначены для передачи и распределения электрической энергии при междуфазном переменном напряжении до 500 кВ включительно частотой 50 - 60 Гц.

Кабели применяются в трехфазных системах с заземленной нейтралью с прямой связью кабельных линий с воздушными линиями электропередачи или без нее.

Марки и преимущественная область применения кабелей приведены в табл. 1.

Таблица 1

Марка

Элементы конструкции

Область применения

МНАШв

Маслонаполненный, низкого давления, в алюминиевой оболочке, в шланге из ПВХ пластиката

В каналах зданий и туннелях

МНАгШв

То же, в алюминиевой гофрированной оболочке

То же

МНАШву

Маслонаполненный, низкого давления, в алюминиевой оболочке, в шланге из ПВХ пластиката с усиленным защитным слоем под шлангом

В земле (в траншеях), если кабель не подвергается растягивающим усилиям и защищен от механических повреждений

МНАгШву

То же, в алюминиевой гофрированной оболочке

То же

МНС

Маслонаполненный, низкого давления, в свинцовой оболочке, с упрочняющим покровом и с защитным покровом

В каналах зданий и туннелях

МНСА

Маслонаполненный, низкого давления, в свинцовой оболочке, с упрочняющим покровом и с защитным покровом из слоев битумного состава, полиэтилентерефталатных лент и пропитанной кабельной пряжи (или стеклопряжи)

В земле (в траншеях), если кабель не подвергается растягивающим усилиям и защищен от механических повреждений

МНСК

Маслонаполненный, низкого давления, в свинцовой оболочке, с упрочняющим покровом, с броней из круглых стальных оцинкованных проволок, с наружным покровом из слоев битумного состава, полиэтилентерефталатных лент и пропитанной кабельной пряжи (или стеклопряжи)

Под водой, в болотистой местности, где кабель подвергается растягивающим усилиям и где требуется его дополнительная механическая защита

МНСШв

Маслонаполненный, низкого давления, в свинцовой оболочке, с упрочняющим покровом, в шланге из ПВХ пластиката

В земле (в траншеях), если кабель не подвергается растягивающим усилиям и защищен от механических повреждений, а также в каналах зданий и туннелях

МВДТ

Маслонаполненный, высокого давления, в свинцовой оболочке, снимаемой на месте прокладки при протягивании кабеля в трубопровод

Эксплуатация в стальном трубопроводе с маслом под давлением, прокладываемом в туннелях, в земле и под водой

МВДТк

Маслонаполненный, высокого давления, в контейнере с маслом

Эксплуатация в стальном трубопроводе, с маслом под давлением, прокладываемом в туннелях, в земле и под водой

Пример условного обозначения кабеля марки МНАгШву с жилой сечением 625 мм2, на междуфазное напряжение 110 кВ при заказе и в документации другого изделия:

Кабель МНАгШву 1´625-110 ГОСТ 16441-78.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное междуфазное напряжение кабелей и номинальное сечение жилы приведены в табл. 2.

Таблица 2

Номинальное междуфазное напряжение, кВ

Номинальное сечение жилы, мм2, кабелей

низкого давления

высокого давления

110

120, 150, 185, 240, (270), 300, (350), 400, 500, (550), 625, 800

120, 150, 185, 240, (270), 300, 400, 500, (550), 625, (700)

150

240, (270), 300, (350), 400, 500, (550), 625, 800

220

300, (350), 400, 500, (550), 625, 800

300, 400, 500, (550), 625, (700)

330

-

440, 500, (550), 625, (700)

380

-

400, 500, (550), 625, (700)

500

-

(550), 625, (700)

Кабели с жилой сечением, указанным в скобках, изготовляются в технически обоснованных случаях по согласованию между потребителем и изготовителем.

Строительная длина кабелей согласовывается при заказе.

Номинальное напряжение промышленной частоты между жилой и экраном Uо при номинальном междуфазном напряжении, максимальное среднеквадратичное междуфазное напряжение системы Um, в которой может быть использован кабель, и максимальное значение выдерживаемого напряжения грозового импульса Uр, на которое рассчитан кабель, приведены в табл. 3.

Таблица 3

кВ

Номинальное междуфазное напряжение кабеля

Номинальное напряжение кабеля Uo

Максимальное напряжение системы Um

Максимальное напряжение грозового импульса Up

110

64

123

540

150

87

170

750

220

127

245

1080

330

190

362

1330

380

220

420

1540

500

290

525

1740

Номинальный наружный диаметр и расчетная масса кабелей на междуфазное напряжение 110 кВ марок МНАШв, МНАгШв, МНАШву, МНАгШву, МНС приведены в табл. 4, марок МНСА, МНСК, МНСШв - в табл. 5, на номинальное междуфазное напряжение 150 кВ марок МНАгШв, МНАгШву - в табл. 6, на номинальное междуфазное напряжение 220 кВ марок МНС, МНСА, МНСШв, МНСК - в табл. 7, марок МВДТ, МВДТк - в табл. 8.

Таблица 4

Сечение жилы, мм2

Номинальный наружный диаметр кабеля, мм, марки

Расчетная масса 1 км кабеля, кг, марки

МНАШв

МНАгШв

МНАШву

МНАгШву

МНС

МНАШв

МНАгШв

МНАШву

МНАгШву

МНС

120

52,0

56,8

54,2

4435

4899

8821

150

54,4

59,2

56,6

5004

5488

9628

185

55,0

59,8

57,2

5454

5944

10138

240

56,9

61,7

59,1

6053

6599

10910

270

56,8

61,6

59,0

6441

6946

11305

300

64,0

68,8

59,8

7264

7829

11622

350

65,6

70,4

61,4

8049

8626

12556

400

66,6

71,4

62,2

8651

9238

13214

500

69,6

74,4

65,4

9962

10575

15386

550

72,0

76,8

67,6

10534

11168

16225

625

72,4

77,2

68,0

11434

12089

17106

800

80,6

85,4

75,0

14024

14730

20340

Таблица 5

Сечение жилы, мм2

Номинальный наружный диаметр кабеля, мм, марки

Расчетная масса 1 км кабеля кг, марки

МНСА

МНСШв

МНСК

МНСА

МНСШв

МНСК

120

56,9

55,8

72,0/76,0

8999

9039

14414/16844

150

59,3

58,2

74,4/78,4

9814

9855

15478/17908

185

59,9

58,8

75,0/79,0

10326

10368

16003/18428

240

61,8

60,7

76,9/80,9

11103

11148

16915/19502

270

61,7

60,6

76,8/80,8

11492

11541

17302/19896

300

62,7

61,4

77,6/81,6

11816

11861

17742/20230

350

64,1

63,0

79,2/83,2

12754

12801

18814/21431

400

64,9

63,8

80,0/84,0

13415

13462

19594/22337

500

68,1

67,0

83,2/87,2

15597

15646

22048/24816

550

70,3

69,2

85,4/89,4

16448

16493

23132/26047

625

70,7

69,6

85,8/89,8

17322

17375

23918/26834

800

77,9

76,8

93,0/97,0

20579

20636

27737/30985

Примечание. Числитель - при диаметре проволок брони 4 мм, знаменатель - 6 мм.

Таблица 6

Сечение жилы, мм2

Номинальный наружный диаметр кабеля, мм, марки

Расчетная масса 1 км кабеля, кг, марки

МНАгШв

МНАгШву

МНАгШв

МНАгШву

240

72,1

76,2

7960

8482

270

73,5

77,6

8571

9101

300

74,3

78,4

8756

9295

350

74,9

79,0

9415

9958

400

76,1

80,2

10139

10691

500

77,7

81,8

11224

11787

550

79,9

84,0

11960

12537

625

80,9

85,0

12857

13441

800

88,9

93,0

15474

16114

Таблица 7

Сечение жилы, мм2

Номинальный наружный диаметр кабеля, мм, марки

Расчетная масса 1 км кабеля, кг, марки

МНС

МНСА

МНСШв

МНСК

МНС

МНСА

МНСШв

МНСК

300

82,4

85,1

84,0

100,2

18101

18340

18417

24572

350

82,4

85,1

84,0

100,2

18704

18963

19020

25175

400

83,6

86,3

85,2

101,4

19521

19782

19842

26016

500

83,8

86,5

85,4

101,6

20463

20725

20784

26963

550

86,6

89,3

88,2

104,4

22276

22544

22606

28833

625

85,8

88,5

87,4

103,6

22805

23072

23133

29346

800

93,0

95,7

94,6

110,8

26381

26667

26736

33077

Таблица 8

Номинальное междуфазное напряжение, кВ

Сечение жилы, мм2

Номинальный наружный диаметр кабеля, мм, марки

Расчетная масса 1 км кабеля, кг, марки

МВДТ

МВДТк

МВДТ

МВДТк

110

120

53,0

45,8

8621

3711

110

150

53,5

46,3

8959

3999

110

185

54,3

47,1

9397

4357

110

240

55,1

48,3

10073

4903

110

270

56,1

49,3

10576

5301

110

300

57,5

50,3

11402

5622

110

400

60,2

53,0

12856

6786

110

500

62,8

55,6

14233

7893

110

550

64,1

56,9

14869

8389

110

625

66,0

58,8

16011

9331

110

700

67,7

60,5

16983

10123

220

300

79,3

70,7

17925

8525

220

400

79,8

71,2

18905

9460

220

500

80,8

72,2

19978

10388

220

550

82,1

73,5

20616

10866

220

625

83,2

74,6

21692

11802

220

700

84,9

76,3

22711

12611

330

550

98,6

90,5

26619

12732

500

625

109,4

100,2

30460

16110

Токопроводящие жилы кабелей имеют круглую форму.

Жилы кабелей низкого давления имеют в центре канал.

Электрическое сопротивление жилы приведено в табл. 9.

Таблица 9

Сечение жилы, мм2

Электрическое сопротивление жил на длине 1 км, Ом, не более, кабелей

низкого давления

высокого давления

120

0,1495

0,1513

150

0,1196

0,1209

185

0,09693

0,09799

240

0,07491

0,07540

(270)

0,06641

0,06593

300

0,05977

0,06010

(350)

0,05123

-

400

0,04483

0,04453

500

0,03587

0,03575

(550)

0,03260

0,03295

625

0,02869

0,02846

(700)

-

0,02562

800

0,02242

-

Масло из канала кабеля низкого давления и из бака давления, подключенного к кабелю, имеет электрическую прочность (Епр) - не менее 180 кВ/см; тангенс угла диэлектрических потерь (tg d) при напряжении электрического поля 10 кВ/см и температуре масла 100 °С - не более 0,007 для масла из канала жилы кабеля низкого давления и бака давления и не более 0,003 для масла из контейнера.

Тангенс угла диэлектрических потерь (tg d) на строительной длине приведен в табл. 10.

Таблица 10

Номинальное междуфазное напряжение кабеля, кВ

Тип кабеля

Напряжение измерения, кВ

не более

110, 150

Низкого давления

Uо

0,0033

2Uо

0,0040

220

Низкого давления

Uo

0,0030

1,67 Uo

0,0034

110

Высокого давления

0,9 Uo

0,0040

220

0,7 Uo

0,0035

330

0,65 Uo

0,0030

380

0,6 Uо

0,0030

500

0,5 Uo

0,0025

Приращение тангенса угла диэлектрических потерь (Dtg d) при увеличении напряжения, приложенного к строительной длине, приведено в табл. 11.

Таблица 11

Номинальное междуфазное напряжение кабеля, кВ

Тип кабеля

Напряжение измерения, кВ

Dtg d, не более

на ступень напряжения

на весь диапазон напряжения

110, 150, 220

Низкого давления

(1,0 - 1,5 - 2,0) Uo

0,0004

0,0008

(1,0 - 1,5 - 1,67) Uo

0,0003

0,0005

110

Высокого давления

(0,25 - 0,60 - 0,90) Uo

0,0004

0,0008

220

(0,20 - 0,40 - 0,70) Uo

0,0003

0,0006

330

(0,20 - 0,40 - 0,65) Uо

0,0003

0,0006

380

(0,15 - 0,30 - 0,60) Uо

0,0003

0,0005

500

(0,10 - 0,25 - 0,50) Uo

0,0002

0,0003

Кабели стойки к изгибу.

Диаметр цилиндра, на который навивается образец кабеля при испытании на изгибание, приведен в табл. 12.

Таблица 12

Тип кабеля

Диаметр цилиндра, мм

Кабель низкого давления:

в свинцовой или гофрированной алюминиевой оболочке

25 (D + d)

в гладкой алюминиевой оболочке

30 (D + d)

Кабель низкого давления

25 (D + d)

где D - наружный диаметр свинцовой или гладкой алюминиевой оболочки, или наружный диаметр по выступам гофрированной алюминиевой оболочки, или диаметр по полукруглым проволокам скольжения; d - наружный диаметр жилы.

Срок службы кабелей - 35 лет для кабелей на напряжение 110, 150, 220 и 330 кВ и 25 лет для кабелей на напряжение 380 и 500 кВ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели низкого давления поставляются комплектно с арматурой для оконцевания и соединения кабелей, аппаратурой для поддержания в кабелях заданного давления масла, изоляционным маслом.

Кабели высокого давления поставляются комплектно с арматурой для оконцевания, соединения и разветвления кабелей, с подпитывающими установками для поддержания в кабелях заданного давления масла, стальными и медными трубами (в необработанном виде) и изоляционным маслом.

Другие узлы и приборы поставляются по согласованию изготовителя с потребителем.

При прокладке радиус внутренней кривой изгиба кабеля должен быть не менее приведенного в табл. 13.

Таблица 13

Тип кабеля

Радиус изгиба кабеля, мм

Кабель низкого давления:

в свинцовой или гофрированной алюминиевой оболочке

25 (D + d)

в гладкой алюминиевой оболочке

30 (D + d)

Кабель высокого давления:

при одновременном изгибании трех кабелей

40 D

при изгибании одного кабеля

35 D

где D - наружный диаметр свинцовой или гладкой алюминиевой оболочки или наружный диаметр по выступам гофрированной алюминиевой оболочки, или диаметр по проволокам скольжения, или диаметр описанной окружности по трем фазам для кабеля высокого давления; d - наружный диаметр жилы.

Предельно допустимое усилие натяжения жилы - 50 МПа (5 кгс/мм2).

Температура кабеля и окружающего воздуха при прокладке - не ниже 5 °С.

Температура при эксплуатации для кабелей низкого давления с пропиткой нефтяным маслом - не ниже 0 °С; допускается на участках под концевыми муфтами длиной не более 5 м температура до минус 20 °С. Для кабелей низкого давления с пропиткой синтетическим маслом эти температуры соответственно равны минус 20 и минус 40 °С.

Для кабелей высокого давления минимальная температура при эксплуатации - не ниже 0 °С.

Длительно допустимая температура токопроводящей жилы кабелей, проложенных в земле, в воздухе и под водой, не более 85 °С для кабелей на междуфазное напряжение 110, 150 и 220 кВ и 75 °С для кабелей на междуфазное напряжение 330, 380 и 500 кВ и кабелей марок МНСА, МНСК при условии наличия достаточной для расчета информации об охлаждении кабелей по всей длине трассы линии электропередачи, применения для засыпки траншей с кабелями специального засыпочного грунта с улучшенными тепловыми свойствами и среднесуточном значении тока нагрузки, равном или менее 0,8 от максимального расчетного значения.

Максимально допустимая температура жилы кабелей при эксплуатации - не более 90 °С для кабелей на междуфазное напряжение 110, 150 и 220 кВ и 80 °С для кабелей на междуфазное напряжение 330 и 500 кВ и кабелей марок МНСА, МНСК при продолжительности непрерывной работы кабелей в условиях перегрузки не более 100 ч, если коэффициент среднесуточного значения тока не превышает 0,8 и не более 50 ч, если коэффициент среднесуточного значения тока более 0,8. В течение 12 месяцев допускается один такой период работы кабелей в условиях перегрузки.

Максимально допустимая температура масла должна быть 0,8 Твсп, где Твсп - температура вспышки масла.

Допустимые аварийные перегрузки рассчитываются для каждой конкретной линии по методике, утвержденной в установленном порядке.

Для кабельных линий электропередачи низкого давления длительно допустимое избыточное давление масла в кабелях в свинцовой оболочке - в пределах 0,0245 - 0,294 МПа (0,25 - 3,0 кгс/см2), в кабелях в алюминиевой оболочке - в пределах 0,0245 - 0,49 МПа (0,25 - 5,0 кгс/см2).

Избыточное давление масла в кабелях в свинцовой оболочке при переходных тепловых процессах - в пределах 0,0147 - 0,590 МПа (0,15 - 6,0 кгс/см2), в кабелях в алюминиевой оболочке - в пределах 0,0147 - 0,980 МПа (0,15 - 10,0 кгс/см2).

Аварийное отключение кабельной линии низкого давления должно производиться при избыточном давлении масла в ней 0,0108 МПа (0,11 кгс/см2).

Для кабельных линий электропередачи высокого давления, длительно допустимое избыточное давление масла в кабеле - в пределах 1,08 - 1,57 МПа (11,0 - 16,0 кгс/см2), при переходных тепловых процессах - в пределах 0,98 - 1,76 МПа (10,0 - 18,0 кгс/см2).

Аварийное отключение кабельной линии электропередачи высокого давления на междуфазное напряжение 110 кВ должно производиться при избыточном давлении масла в ней 0,490 МПа (5,0 кгс/см2), кабельной линии на междуфазное напряжение 220, 330, 380 и 500 кВ при 0,785 МПа (8 кгс/см2).

Длительно допустимые токовые нагрузки кабелей низкого давления на номинальное междуфазное напряжение 110 кВ при прокладке на воздухе и в земле марок МНАШв, МНАгШв, МНАШву, МНАгШву, МНСА, МНСК приведены в табл. 14, на номинальное междуфазное напряжение 220 кВ марок МНС, МНСА, МНСК приведены в табл. 15, кабелей высокого давления на номинальное междуфазное напряжение 110, 220, 500 кВ приведены в табл. 16.

Таблица 14

Сечение жил, мм2

Длительно допустимая токовая нагрузка кабеля, А, марки

МНАШв, МНАгШв на воздухе

МНАШву, МНАгШву в земле

МНСА в земле

МНСК в земле

120

378

290

285

290

150

432

320

322

320

185

485

354

358

348

240

540

390

403

380

270

562

410

426

394

300

592

430

447

408

350

632

456

480

428

400

660

478

509

448

500

715

510

556

478

550

735

525

577

494

625

768

542

604

508

800

842

574

657

532

Таблица 15

Сечение жил, мм2

Длительно допустимая токовая нагрузка кабеля, А, марки

МНС на воздухе

МНСА в земле

МНСК в земле

300

567

413

402

350

614

438

422

400

659

462

442

500

736

495

468

550

771

511

482

625

817

526

494

800

915

556

522

Таблица 16

Сечение жил, мм2

Длительно допустимая токовая нагрузка кабелей, А, на напряжение, кВ

110

220

500

в земле

на воздухе

в земле

на воздухе

в земле

на воздухе

120

300

371

-

-

-

-

150

337

421

-

-

-

-

185

375

474

-

-

-

-

240

429

553

-

-

-

-

270

454

589

-

-

-

-

300

479

627

422

534

-

-

400

547

735

479

631

-

-

500

602

826

514

700

-

-

550

622

860

529

730

-

-

625

656

925

543

769

530

817

700

677

965

557

800

-

-

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ГОСТ 16441-78 - без ограничения.

Разработчик - ОАО ВНИИКП.

Коды ОКП и заводы-изготовители в зависимости от напряжения и сечения жилы кабелей приведены в табл. 17.

Таблица 17

Марка

Код ОКП

Напряжение, кВ

Сечение жилы, мм2

Завод-изготовитель

МВДТ

35 3119 2100

110*

Все сечения

Камкабель

35 3119 6100

220

550

35 3119 6700

330*

Все сечения

35 3119 6900

380*

35 3119 7000

500

625

МНСК

35 3119 2200

110

150, 270, 400, 500, 625

Камкабель

35 3119 3400

150*

Все сечения

35 3119 6200

220

350, 550

МНСА

35 3119 2300

110

270, 625

Камкабель

35 3119 3500

150*

35 3119 6300

220

МНСШв

35 3119 2400

110*

Все сечения

35 3119 3600

150*

35 3119 6400

220*

МНС

35 3119 2500

110

Все сечения

35 3119 3700

150*

35 3119 6500

220

350, 400

МНАШв

35 3219 2600

110

150, 185, 270

35 3219 3000

150*

Все сечения

35 3219 5700

220*

МНАШву

35 3219 2800

110

150, 185, 270

35 3219 3200

35 3219 5900

150*

Все сечения

МНАгШв

35 3219 2700

110*

Все сечения

МНАгШву

35 3219 2900

110

400, 625

МВДТк

35 3119 3900

110

625

35 3119 4000

220

35 3119 4100

330*

Все сечения

35 3119 4200

380*

Примечание. Кабели на напряжение, отмеченные в таблице звездочкой, и сечения, не приведенные в таблице, отсутствуют в планах производства и могут выпускаться заводом-изготовителем по дополнительной договоренности.

КАБЕЛЬ МАСЛОНАПОЛНЕННЫЙ ВЫСОКОГО ДАВЛЕНИЯ

ТУ 16-705.154-80

Кабель предназначен для работы при междуфазном напряжении 220 кВ и при наибольшем длительно допустимом напряжении 252 кВ переменного тока частотой 50 Гц в трехфазных системах с заземленной нейтралью с прямой связью кабельных линий с воздушными линиями электропередачи или без нее.

Вид климатического исполнения - 04.

Марка кабеля МВДТ - маслонаполненный, высокого давления, с изоляцией из пропитанной бумаги, во временной свинцовой оболочке, предназначенный для прокладки в стальном трубопроводе с маслом под давлением.

Пример условного обозначения кабеля с жилой сечением 850 мм2 на номинальное напряжение 220 кВ при заказе и в документации другого изделия:

Кабель МВДТ 1´850-220 ТУ 16-705.154-80.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число жил - 1.

Номинальное сечение токопроводящей жилы - 850 мм2.

Строительная длина кабеля согласовывается при заказе.

Значение тангенса угла диэлектрических потерь (tg d), измеренное на строительной длине, при напряжении измерения 154 кВ - не более 0,0035.

Приращение tg d (Dtg d) при увеличении напряжения, приложенного к строительной длине, (0,20 - 0,40 - 0,70) Uo - 0,0003 на ступень напряжения и 0,0006 на диапазон напряжения.

Расчетная масса 1 км кабеля - 24297 кг.

Срок службы кабеля - 35 лет

УСЛОВИЯ ЭКСПЛУАТАЦИИ

При прокладке радиус внутренней кривой изгиба кабеля должен быть не менее 35 наружных диаметров кабеля.

Температура кабеля и окружающего воздуха при прокладке - не ниже минус 5 °С.

Минимальная температура кабеля в эксплуатации - не ниже 0 °С.

Длительно допустимая температура токопроводящих жил кабеля, проложенного в земле, на воздухе и под водой - не более 85 °С.

Максимально допустимая температура жилы кабеля при эксплуатации - не более 90 °С.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16-705.154-80 - без ограничения.

Код ОКП - 35 3119 5901.

Разработчик - ОАО ВНИИКП

Завод - изготовитель - Камкабель

КАБЕЛЬ МАСЛОНАПОЛНЕННЫЙ ВЫСОКОГО ДАВЛЕНИЯ НА НАПРЯЖЕНИЕ (МЕЖДУФАЗНОЕ) 220 кВ С СЕЧЕНИЕМ ТОКОПРОВОДЯЩЕЙ ЖИЛЫ 1200 мм2

ТУ 16-705.315-84

Кабель предназначен для работы при междуфазном напряжении 220 кВ переменного тока частотой 50 Гц в трехфазных системах с заземленной нейтралью с прямой связью кабельных линий с воздушными линиями электропередачи или без нее.

Вид климатического исполнения У1, У2, ХЛ1 и ХЛ2.

Марка кабеля МВДТк - маслонаполненный, высокого давления, поставляемый в контейнерах, предназначенный для эксплуатации в стальном трубопроводе с маслом под давлением.

Пример условного обозначения кабеля с жилой сечением 1200 мм2 на номинальное напряжение 220 кВ при заказе и в документации другого изделия:

Кабель МВДТк 1´1200-220 ТУ 16-705.315-84.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число жил - 1.

Номинальное сечение секционированной токопроводящей жилы - 1200 мм2.

Строительная длина согласовывается при заказе.

Расчетная масса 1 км кабеля - 18934,8 кг.

Электрическое сопротивление жилы на длине 1 км, не более 1,523 МОм.

Значение тангенса угла диэлектрических потерь (tg d), измеренное на строительной длине при напряжении измерения 154 кВ - не более 0,0035.

Приращение tg d (D tg d) при увеличении напряжения, приложенного к строительной длине (0,20 - 0,40 - 0,70) Uo - 0,0003 на ступень напряжения и 0,0006 на диапазон напряжения.

Срок службы кабеля - 35 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура кабеля и окружающего воздуха при прокладке - не ниже 5 °С. Минимальная температура кабеля при эксплуатации - не ниже 0 °С.

Давление кабеля на стенку криволинейных участков трубопровода при тяжении не должно превышать 493 Н (50 кгс) на 1 м криволинейного участка.

Минимальный радиус изгиба стального трубопровода - не менее 12 м; медных труб разветвления - 3,5 м.

Длительно допустимая температура токопроводящей жилы кабеля, проложенного в земле, на воздухе и под водой - не более 85 °С.

Максимально допустимая температура токопроводящей жилы кабеля - не более 90 °С.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16-705.315-84 - без ограничения.

Код ОКП - 35 3119 0000.

Разработчик - ОАО ВНИИКП.

Изготовитель - Камкабель.

КАБЕЛЬ МАСЛОНАПОЛНЕННЫЙ ВЫСОКОГО ДАВЛЕНИЯ НА ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ 500 кВ с ПОНИЖЕННЫМИ ПОТЕРЯМИ

ТУ 16.К71-053-89

Кабель предназначен для передачи электрической энергии при номинальном междуфазном напряжении 500 кВ частотой 50 - 60 Гц.

Максимальное среднеквадратичное междуфазное напряжение системы, в которой может быть использован кабель - 525 кВ. Максимальное значение выдерживаемого напряжения грозового импульса - 1740 кВ.

Марка кабеля МВДТп - маслонаполненный, высокого давления, с медной жилой, с бумажной пропитанной изоляцией, в свинцовой оболочке, предназначенный для эксплуатации в стальном трубопроводе с маслом под давлением.

Пример условного обозначения кабеля с жилой сечением 625 мм2 на номинальное междуфазное напряжение 500 кВ и соответствующее напряжение между жилой и экраном 290 кВ при заказе и в документации другого изделия:

Кабель МВДТп - 1´625-290/500 ТУ 16.К71-053-89.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число жил - 1.

Номинальное сечение токопроводящей жилы - 625 мм2.

Строительная длина кабеля согласовывается при заказе.

Расчетная масса 1 км кабеля - 29096 кг.

Расчетный диаметр кабеля - 109 мм.

Расчетная максимальная напряженность электрического поля в изоляции - 15,16 МВ/м.

Расчетное термическое сопротивление между жилой и металлическим экраном по изоляции - 85 °С×см/Вт.

Оболочка кабеля герметична и выдерживает без разрыва растяжение до 1,5-кратного начального внутреннего диаметра.

Электрическое сопротивление жилы на длине 1 км - не более 0,02846 Ом.

Значение тангенса угла диэлектрических потерь (tg d), измеренное на строительной длине при напряжении измерения 0,5 Uо - не более 0,0023, где Uо - напряжение между жилой и оболочкой кабеля при номинальном междуфазном напряжении.

Приращение тангенса угла диэлектрических потерь (Dtg d) при увеличении напряжения с 0,1 Uо до 0,25 Uо и с 0,25 Uо до 0,5 Uо на каждой ступени увеличения напряжения - не более 0,0003 на весь диапазон напряжения.

Значение tg d, измеренное на образцах кабеля при напряжении Uо после нагрева до 80 °С, а также при температуре 60 и 40 °С во время охлаждения кабеля - не более 0,0021.

Значение Dtg d, измеренное на образцах кабеля при температуре окружающей среды после нагрева до температуры 80 °С и повышении испытательного напряжения от 0,5 Uо до 1,73 Uо не более 0,0003 (на весь диапазон напряжения).

Номинальная емкость кабеля, измеренная на строительной длине и пересчитанная на длину 1 км при напряжении 0,5 Uо - 0,187 мкф.

Длительно допустимый ток нагрузки при температуре окружающего воздуха не более 35 °С и скорости потока воздуха 2 м/с - 730 А.

Перегрузка в течение 100 ч в год определяется умножением допустимого тока нагрузки на коэффициент 1,05.

Допустимый ток односекундного короткого замыкания (к.з.) в токопроводящей жиле кабеля составляет 48,8 кА. При других длительностях к.з. величину односекундного допустимого тока к.з. необходимо умножить на коэффициент К = ,

где tк.з. - продолжительность к.з., с.

Кабель стоек к изгибу. Диаметр цилиндра, на который навивается образец кабеля для испытания - 25 (D + d) мм, где D - диаметр кабеля по проволокам скольжения, d - наружный диаметр жилы кабеля.

Срок службы кабеля - 30 лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабель предназначен для прокладки в туннелях, в земле и под водой.

Минимальная температура кабеля при эксплуатации - не ниже 0 °С.

Максимально допустимая температура жилы кабеля при эксплуатации - 80 °С при продолжительности непрерывной работы кабеля в условиях перегрузки не более 100 ч, если коэффициент среднесуточного значения тока не превышает 0,8, и не более 50 ч, если коэффициент среднесуточного значения тока более 0,8. В течение 12 месяцев допускается один такой период работы кабеля в условиях перегрузки.

Длительно допустимая температура токопроводящей жилы кабеля - не более 75 °С при условии достаточного охлаждения кабеля по всей длине трассы линии электропередачи.

Для кабельных линий электропередачи высокого давления длительно допустимое избыточное давление масла в кабеле - в пределах 1,08 - 1,57 МПа (11,0 - 16,0 кгс/см2), при переходных тепловых процессах - в пределах 0,98 - 1,76 МПа (10,0 - 18,0 кгс/см2).

Минимальный радиус изгиба стального трубопровода - не менее 12 м, медных труб разветвления - не менее 3,5 м.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-053-89 - без ограничения.

Код ОКП-35 3119 2019.

Разработчик - ОАО ВНИИКП.

Изготовитель - Камкабель.

КАБЕЛИ МАСЛОНАПОЛНЕННЫЕ НИЗКОГО ДАВЛЕНИЯ НА ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ 64/110 кВ С УСОВЕРШЕНСТВОВАННОЙ СТРУКТУРОЙ ИЗОЛЯЦИИ

ТУ 16.К71-096-90

Кабели предназначены для передачи и распределения электрической энергии при номинальном междуфазном напряжении 110 кВ частотой 50 - 60 Гц.

Кабели применяются в трехфазных системах с заземленной нейтралью с прямой связью кабельных линий с воздушными линиями электропередачи или без нее.

Максимальное среднеквадратичное междуфазное напряжение системы, в которой могут быть использованы кабели, 123 кВ.

Вид климатического исполнения У1, У2, У5, ХЛ1, ХЛ2, ХЛ5.

Марки, элементы конструкции и преимущественная область применения кабелей приведены в табл. 1.

Таблица 1

Марка кабеля

Элементы конструкции

Преимущественная область применения

МНСАШв

С медной жилой с бумажной изоляцией, в алюминиевой оболочке, в шланге из ПВХ пластиката

В каналах зданий и туннелей

МНСАгШв

То же, в алюминиевой гофрированной оболочке

То же

МНСАШву

С медной жилой с бумажной изоляцией, в алюминиевой оболочке, в шланге из ПВХ пластиката с усиленным защитным слоем под шлангом

В земле (в траншеях), если кабель не подвергается растягивающим усилиям и защищен от механических повреждений

МНСАгШву

То же, в алюминиевой гофрированной оболочке

То же

МНСС

С медной жилой с бумажной изоляцией, в свинцовой оболочке, с упрочняющим покровом и с защитным покровом

В каналах зданий и туннелях

МНССА

То же, с защитным покровом из слоев битумного состава, полиэтилентерефталатных лент и пропитанной кабельной пряжи (или стеклопряжи)

В земле (в траншеях), если кабель не подвергается растягивающим усилиям и защищен от механических повреждений

МНССК

С медной жилой с бумажной изоляцией, в свинцовой оболочке, с упрочняющим покровом, с подушкой, с броней из круглых оцинкованных проволок, с наружным покровом из слоев битумного состава, полиэтилентерефталатных лент и пропитанной кабельной пряжи (или стеклопряжи)

Под водой, в болотистой местности городских сетей, где кабель подвергается растягивающим усилиям и где требуется его дополнительная механическая защита

МНССШв

С медной жилой с бумажной изоляцией, в свинцовой оболочке с упрочняющим покровом, в шланге из поливинилхлоридного пластиката

В земле (в траншеях), если кабель не подвергается растягивающим усилиям и защищен от механических повреждений, а также в каналах зданий и туннелях

Пример условного обозначения кабеля марки МНСАгШву с одной жилой сечением 625 мм2 на номинальное напряжение между жилой и экраном 64 кВ при междуфазном напряжении 110 кВ при заказе и в документации другого изделия:

Кабель МНСАгШву 1´625-64/110 ТУ 16.К71-096-90.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число жил - 1.

Диаметр канала жилы номинальным сечением 550 мм2 - 14,4 мм, сечением 800 мм2 - 14,5 мм.

Номинальное сечение жилы, расчетный наружный диаметр и расчетная масса кабелей марок МНСС, МНССА, МНССК приведены в табл. 2, кабелей марок МНСАШв, МНССШв, МНСАгШв, МНСАШву, МНСАгШву - в табл. 3.

Таблица 2

Номинальное сечение жилы, мм2

Наружный диаметр, мм

Расчетная масса 1 км кабеля, кг

МНСС

МНССА

МНССК

МНСС

МНССА

МНССК

120

48,6

51,1

65,9/69,9

7491

7672

12299/15351

150

51,0

53,5

68,3/72,3

8264

8454

13311/18359

185

52,4

54,9

69,7/73,7

8945

9141

14113/19317

240

54,2

56,7

71,5/75,5

9686

9887

14980/20573

270

55,4

57,9

72,7/76,7

10353

10558

15766/21257

300

56,2

58,7

73,5/77,5

10590

10697

16116/21734

350

57,8

60,3

75,1/79,1

11527

11740

17176/22722

400

59,1

61,6

76,4/80,4

12345

12562

18121/21758

500

61,6

64,1

78,9/82,9

13775

14001

19782/23451

550

63,8

66,3

81,1/85,1

14654

14886

20594/24818

625

65,2

67,7

82,5/86,5

16237

16474

22598/26240

800

72,4

74,9

89,7/93,7

19318

19579

26287/30787

Таблица 3

Номинальное сечение жилы, мм2

Наружный диаметр, мм

Расчетная масса 1 км кабеля, кг

МНССШв

МНСАШв, МНСАгШв

МНСАШву, МНСАгШву

МНССШв

МНСАШв, МНСАгШв

МНСАШву, МНСАгШву

120

50,6

47,1

51,1

7787

3989

4183

150

53,0

49,5

53,5

8573

4540

4742

185

54,4

50,9

54,9

9263

5092

5297

240

56,2

52,7

56,7

10014

5666

5876

270

57,4

53,9

57,9

10688

6221

6436

300

54,2

54,7

58,7

10930

6384

6789

350

59,0

56,3

60,3

11875

7172

7393

400

61,1

57,6

61,6

12701

7870

8095

500

63,6

66,7

70,7

14146

9783

10058

550

65,8

69,1

73,1

15037

10497

10779

625

67,2

70,0

74,0

16628

11376

11660

800

74,4

78,1

82,1

19751

13861

14173

Значение тангенса угла диэлектрических потерь (tg d) строительных длин при температуре окружающей среды - не более 0,0030 при напряжении измерения Uо и не более 0,0037 при напряжении измерения 2 Uо.

Значение tg d, измеренное на образцах кабелей при напряжении Uо при температуре окружающей среды (но не выше 25 °С), после нагрева до 90 °С, при температуре 60 и 40 °С во время охлаждения, после охлаждения кабеля до температуры окружающей среды - не более 0,0030.

Емкость кабелей, измеренная на строительных длинах при напряжении Uо, приведена в табл. 4.

Таблица 4

Номинальное сечение жилы, мм2

Емкость 1 км кабеля, мкФ

Номинальное сечение жилы, мм2

Емкость 1 км кабеля, мкФ

120

0,303

400

0,441

150

0,333

500

0,474

185

0,352

550

0,505

240

0,375

625

0,515

270

0,392

800

0,612

300

0,400

350

0,424

Кабели стойки к изгибу.

Срок службы кабелей - 40 лет.

СПРАВОЧНЫЕ ДАННЫЕ

Срок действия ТУ 16.К71-096-90 - без ограничения.

Коды ОКП приведены в табл. 5.

Таблица 5

 Марка кабеля

Код ОКП

Марка кабеля

Код ОКП

МНСАШв

35 3219 4000

МНСС

35 3119 5000

МНСАгШв

35 3219 4100

МНССА

35 3119 5100

МНСАШву

35 3219 4200

МНССК

35 3119 5200

МНСАгШву

35 3219 4300

МНССШв

35 3119 5300

Разработчик - ОАО ВНИИКП.

Изготовитель - Камкабель.
