Федеральная служба по надзору в сфере защиты прав потребителей
и благополучия человека

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Определение остаточных
количеств химических веществ
в объектах окружающей среды, атмосферном
воздухе, воздухе рабочей зоны
и сельскохозяйственной продукции

Сборник методических указаний
МУК 4.1.1960, 4.1.1961, 4.1.1963 - 4.1.1980-05

1. Разработаны Московской сельскохозяйственной академией им. К.А. Тимирязева, Учебно-научным консультационным центром «Токсикология пестицидов и агрохимикатов» (Калинин В.А., Калинина Т.С., Рыбакова О.И., Калинин А.В.).

2. Рекомендованы к утверждению Комиссией по санитарно-гигиеническому нормированию Минздрава России (протокол № 1 от 31 марта 2005 г.).

3. Утверждены Главным государственным санитарным врачом Российской Федерации, руководителем Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека Главным государственным санитарным врачом Российской Федерации Г.Г. Онищенко 21 апреля 2005 г.

4. Введены в действие с 1 июля 2005 г.

5. Введены впервые.

СОДЕРЖАНИЕ

1. Погрешность измерений. 3

2. Метод измерения. 3

3. Средства измерений, вспомогательные устройства, реактивы и материалы.. 3

3.1. Средства измерений. 3

3.2. Реактивы.. 3

3.3. Вспомогательные устройства, материалы.. 4

4. Требования безопасности. 4

5. Требования к квалификации операторов. 4

6. Условия измерений. 4

7. Подготовка к выполнению измерений. 5

7.1. Очистка ацетонитрила. 5

7.2. Приготовление 0,02 М раствора ортофосфорной кислоты.. 5

7.3. Подготовка подвижной фазы для ВЭЖХ.. 5

7.4. Кондиционирование хроматографической колонки. 5

7.5. Приготовление градуировочных растворов. 5

7.6. Отбор проб. 5

7.7. Установление градуировочной характеристики. 6

7.7.1. Условия хроматографирования. 6

8. Выполнение измерений. 6

9. Обработка результатов измерений. 6

10. Оформление результатов измерений. 7

11. Контроль погрешности измерений. 7

12. Разработчики. 7





УТВЕРЖДАЮ

Руководитель Федеральной службы
по надзору в сфере защиты прав
потребителей и благополучия человека,
Главный государственный санитарный
врач Российской Федерации

______________________ Г.Г. Онищенко

21 апреля 2005 г.

Дата введения: 1 июля 2005 г.

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Измерение концентраций протиоконазола
в воздухе рабочей зоны методом высокоэффективной
жидкостной хроматографии

Методические указания
МУК 4.1.1979-05

Настоящие методические указания устанавливают метод высокоэффективной жидкостной хроматографии для определения в воздухе рабочей зоны массовой концентрации протиоконазола в диапазоне 0,05 - 1,0 мг/м3.

2-[(RS)-2-гидрокси-2-(1-хлорциклопропил)-3-(2-хлорфенил)пропил]-2Н-1,2,4-триазол-3(4Н)-тион(IUPAC).

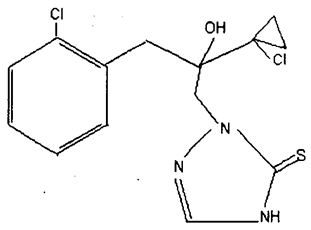

Структурная формула:

Эмпирическая формула: C14H15Cl2N3OS.

Молекулярная масса: 344,3.

Белое или светло-бежевое твердое вещество без запаха. Температура плавления: 139,1 - 144,5 °С. Давление паров при 20 °С: << 4×10-7 Па. Коэффициент распределения н-октанол/вода: Kow logP = 4,16 (рН 4), 3,82 (рН 7) и 2,0 (рН 9). Растворимость (г/ дм3) при 20 °С: ацетон - более 250, этилацетат - более 250, дихлорметан - 88, ацетонитрил - 69; растворимость в воде - 0,005 (рН 4), 0,3 (рН 8) и 2,0 (рН 9).

Вещество стабильно при хранении на воздухе, а также в кислой (DT50 = 120 дней) и щелочной (DT50 > 1 года) средах. В присутствии света в водных фотолитических условиях протиоконазол достаточно быстро деградирует с периодом полураспада 47,7 часа.

Агрегатное состояние в воздухе рабочей зоны - аэрозоль.

Краткая токсикологическая характеристика

Острая пероральная токсичность (LD50) для крыс - более 6200 мг/кг; острая дермальная токсичность (LD50) для крыс - более 2000 мг/кг; острая ингаляционная токсичность (LC50) для крыс - более 4990 мг/м3 воздуха.

Протиоконазол не оказывает раздражающего действия на кожу и слизистую оболочку глаз.

Гигиенические нормативы

ОБУВ в воздухе рабочей зоны 1,0 мг/м3.

Область применения препарата

Протиоконазол - фунгицид системного действия из группы ингибиторов синтеза эргостерина. Вещество обладает защитным, искореняющим и лечебным действием.

1. Погрешность измерений

Методика обеспечивает выполнение измерений с погрешностью (δ), не превышающей ±25 %, при доверительной вероятности 0,95.

2. Метод измерения

Измерения концентраций протиоконазола выполняют методом высокоэффективной жидкостной хроматографии (ВЭЖХ) на обращенной фазе с ультрафиолетовым детектором.

Концентрирование протиоконазола из воздуха осуществляют на бумажные фильтры «синяя лента», экстракцию с фильтра проводят ацетонитрилом.

Нижний предел измерения в анализируемом объеме пробы - 1 нг.

Определению не мешают тебуконазол, основной метаболит протиоконазола - протиоконазол-дестио и компоненты препаративной формы.

3. Средства измерений, вспомогательные устройства, реактивы и материалы

3.1. Средства измерений

Жидкостный хроматограф с ультрафиолетовым детектором с переменной длиной волны (фирмы Perkin-Elmer, США)

Номер Госреестра 15945-97

Весы аналитические ВЛА-200

ГОСТ 24104

Пробоотборное устройство ОП-442ТЦ (ЗАО «ОПТЭК», г. Санкт-Петербург) или аспирационное устройство ЭА-1

ТУ 25-11-1414-78

Барометр-анероид М-67

ТУ 2504-1797-75

Термометр лабораторный шкальный ТЛ-2, цена деления 1 °С, пределы измерения 0 - 55 °С

ТУ 215-73Е

Колбы мерные вместимостью 100 и 1000 см3

ГОСТ 1770

Пипетки градуированные 2 класса точности вместимостью 1,0; 2,0; 5,0; 10 см3

ГОСТ 29227

Пробирки градуированные вместимостью 5 или 10 см3

ГОСТ 1770

Цилиндры мерные 2 класса точности вместимостью 500 и 1000 см3

ГОСТ 1770

Цилиндры мерные 2 класса точности с пришлифованной пробкой вместимостью 25 см3

ГОСТ 1770

Допускается использование средств измерения с аналогичными или лучшими характеристиками.

3.2. Реактивы

Протиоконазол с содержанием действующего вещества 99,8 % (Байер, Германия)



Ацетонитрил для хроматографии, хч

ТУ-6-09-4326-76

Вода бидистиллированная, деионизованная или перегнанная над KMnO4

ГОСТ 6709

Кислота ортофосфорная, ч, 85 %

ГОСТ 6652

Допускается использование реактивов иных производителей с аналогичной или более высокой квалификацией.

3.3. Вспомогательные устройства, материалы

Бумажные фильтры «синяя лента», обеззоленные

ТУ 6-09-2678-77

Воронки конусные диаметром 30 - 37 и 60 мм

ГОСТ 25336

Груша резиновая



Мембранные фильтры капроновые, диаметром 47 мм



Насос водоструйный

ГОСТ 10696

Пробирки центрифужные

ГОСТ 25336

Ротационный вакуумный испаритель ИР-1М или

ТУ 25-11-917-74

ротационный вакуумный испаритель В-169 фирмы Buchi, Швейцария



Стаканы химические, вместимостью 100 см3

ГОСТ 25336

Стекловата



Стеклянные палочки



Установка для перегонки растворителей



Набор для фильтрации растворителей через мембрану



Холодильник водяной, обратный

ГОСТ 9737

Хроматографическая колонка стальная, длиной 25 см, внутренним диаметром 4,0 мм, содержащая Кромасил 100 С18, зернением 8 мкм



Шприц для ввода образцов для жидкостного хроматографа, вместимостью 50 - 100 мм3



Допускается применение хроматографических колонок и другого оборудования с аналогичными или лучшими техническими характеристиками.



4. Требования безопасности

4.1. При выполнении измерений необходимо соблюдать требования техники безопасности при работе с химическими реактивами по ГОСТ 12.1.007, требования электробезопасности при работе с электроустановками по ГОСТ 12.1.019, а также требования, изложенные в технической документации на жидкостный хроматограф.

4.2. Помещение должно соответствовать требованиям пожаробезопасности по ГОСТ 12.1.004 и иметь средства пожаротушения по ГОСТ 12.4.009. Содержание вредных веществ в воздухе не должно превышать норм, установленных ГН 2.2.5.1313-03 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны». Организация обучения работников безопасности труда по ГОСТ 12.0.004.

5. Требования к квалификации операторов

К выполнению измерений допускают специалистов, имеющих квалификацию не ниже лаборанта-исследователя, с опытом работы на жидкостном хроматографе.

6. Условия измерений

При выполнении измерений соблюдают следующие условия:

- процессы приготовления растворов и подготовки проб к анализу проводят при температуре воздуха (20 ± 5) °С и относительной влажности не более 80 %.

- выполнение измерений на жидкостном хроматографе проводят в условиях, рекомендованных технической документацией к прибору.

7. Подготовка к выполнению измерений

Перед выполнением измерений проводят очистку ацетонитрила (при необходимости), подготовку подвижной фазы для ВЭЖХ, приготовление растворов, кондиционирование хроматографической колонки, установление градуировочной характеристики, отбор проб.

7.1. Очистка ацетонитрила

Ацетонитрил кипятят с обратным холодильником над пентоксидом фосфора не менее 1 часа, после чего перегоняют, непосредственно перед употреблением ацетонитрил повторно перегоняют над прокаленным карбонатом калия.

7.2. Приготовление 0,02 М раствора ортофосфорной кислоты

Для приготовления 0,02 М раствора ортофосфорной кислоты в мерную колбу вместимостью 1000 см3 помещают 1,36 см3 ортофосфорной кислоты, доводят водой до метки, тщательно перемешивают.

7.3. Подготовка подвижной фазы для ВЭЖХ

В мерную колбу вместимостью 1 000 см3 помещают 400 см3 0,02 М ортофосфорной кислоты, добавляют 600 см3 ацетонитрила, перемешивают, фильтруют и дегазируют.

7.4. Кондиционирование хроматографической колонки

Промывают колонку подвижной фазой (п. 7.3) в течение 30 мин при скорости подачи растворителя 1,0 см3/мин до установления стабильной базовой линии.

7.5. Приготовление градуировочных растворов

7.5.1. Исходный раствор протиоконазола для градуировки (концентрация 500 мкг/см3). В мерную колбу вместимостью 100 см помещают 0,05 г протиоконазола доводят до метки ацетонитрилом, тщательно перемешивают. Раствор хранится в холодильнике не более 2 недель.

Растворы № 1 - 5 готовят объемным методом путем последовательного разбавления исходного раствора для градуировки.

7.5.2. Раствор № 1 протиоконазола для градуировки (концентрация 10 мкг/см3). В мерную колбу вместимостью 100 см3 помещают 2 см3 исходного раствора протиоконазола с концентрацией 500 мкг/см (п. 7.5.1), разбавляют ацетонитрилом до метки. Раствор хранится в холодильнике в течение 10 дней.

7.5.3. Рабочие растворы № 2 - 5 протиоконазола для градуировки (концентрация 0,05 - 1,0 мкг/см3) В 4 мерные колбы вместимостью 100 см3 помещают по 0,5; 1,0; 5,0 и 10,0 см3 раствора № 1 с концентрацией 10 мкг/см3 (п. 7.5.2), доводят до метки подвижной фазой (подготовленной по п. 7.3), тщательно перемешивают, получают рабочие растворы №№ 2 - 5 с концентрацией протиоконазола 0,05; 0,1; 0,5 и 1,0 мкг/см3, соответственно.

Растворы хранятся в холодильнике в течение суток.

7.6. Отбор проб

Отбор проб воздуха проводят в соответствии с требованиями ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны». Воздух с объемным расходом 5 дм3/мин аспирируют через бумажный фильтр «синяя лента», помещенный в фильтродержатель.

Для измерения концентрации протиоконазола на уровне 0,05 мг/м3 необходимо отобрать 50 дм воздуха. Срок хранения отобранных проб, помещенных в полиэтиленовые пакеты, в холодильной камере при 4 °С - 3 дня.

7.7. Установление градуировочной характеристики

Градуировочную характеристику, выражающую зависимость площади пика (отн. единицы) от концентрации протиоконазола в растворе (мкг/см3), устанавливают методом абсолютной калибровки по 4-м растворам для градуировки №№ 2 - 5.

В инжектор хроматографа вводят по 20 мм3 каждого градуировочного раствора и анализируют в условиях хроматографирования по п. 7.7.1. Осуществляют не менее 3-х параллельных измерений. Устанавливают площадь пика протиоконазола.

7.7.1. Условия хроматографирования

Жидкостный хроматограф с ультрафиолетовым детектором

Измерения выполняют при следующих режимных параметрах:

Колонка стальная длиной 25 см, внутренним диаметром 4,0 мм, содержащая кромасил 100 С18, зернением 8 мкм.

Температура колонки: комнатная

Подвижная фаза: 0,02 М ортофосфорная кислота-ацетонитрил (40:60, по объему)

Скорость потока элюента: 1,0 см3/мин

Рабочая длина волны: 213 нм

Чувствительность: 0,01 ед. абсорбции на шкалу

Объем вводимой пробы: 20 мм3

Ориентировочное время выхода протиоконазола: 9,6 - 9,8 мин

Линейный диапазон детектирования: 1 - 20 нг.

Образцы, дающие пики, большие, чем градуировочный раствор протиоконазола с концентрацией 1,0 мкг/см3, разбавляют подвижной фазой (подготовленной по п. 7.3).

Градуировочный график проверяют ежедневно по анализу 2 растворов для градуировки различной концентрации. Если значения площади отличаются более, чем на 9 % от данных, заложенных в градуировочную характеристику, ее строят заново, используя свежеприготовленные рабочие растворы для градуировки.

8. Выполнение измерений

Фильтр с отобранной пробой переносят в химический стакан вместимостью 100 см3, заливают 15 см3 ацетонитрила, помещают в темное место, периодически встряхивая в течение 10 минут. Растворитель сливают, отжимая фильтр стеклянной палочкой, в цилиндр с пришлифованной пробкой вместимостью 25 см3. Фильтр обрабатывают новой порцией ацетонитрила объемом 10 см3, экстракты объединяют.

Общий объем экстракта в цилиндре доводят до 25 см3 ацетонитрилом, тщательно перемешивают. Отбирают аликвоту объемом 2 см3, переносят в градуированную пробирку, добавляют 2 см подвижной фазы, приготовленной по п. 7.3, перемешивают и анализируют при условиях хроматографирования, указанных в п. 7.7.1.

Пробу вводят в инжектор хроматографа не менее двух раз. Устанавливают площадь пика, с помощью градуировочного графика определяют концентрацию протиоконазола в хроматографируемом растворе.

Перед анализом опытной пробы проводят хроматографирование холостой (контрольной) пробы - экстракта неэкспонированного фильтра.

9. Обработка результатов измерений

Массовую концентрацию протиоконазола в пробе воздуха рабочей зоны X, мг/м3, рассчитывают по формуле:

X = C2W/V20, где

С - концентрация протиоконазола в хроматографируемом растворе, найденная по градуировочному графику в соответствии с величиной площади хроматографического пика, мкг/см3;

2 - коэффициент, учитывающий разбавление аликвоты экстракта перед хроматографированием.

W - объем экстракта, подготовленного для хроматографирования, см3;

V20 - объем пробы воздуха, отобранный для анализа, приведенный к стандартным (давление 760 мм рт. ст., температура 20 °С) условиям

V20 = 0,386Put/(273 + T), где

Т - температура воздуха при отборе пробы (на входе в аспиратор), град. С,

Р - атмосферное давление при отборе пробы, мм рт. ст.

u - расход воздуха при отборе пробы, дм3/мин,

t - длительность отбора пробы, мин.

Примечание: идентификация и расчет концентрации протиоконазола в пробах могут быть проведены с помощью программ обработки хроматографических данных с применением компьютера, включенного в аналитическую систему.

10. Оформление результатов измерений

За результат анализа () принимается среднее арифметическое результатов двух параллельных определений X1 и X2, ( = (X1 + X2)/2) расхождение между которыми не превышает значений норматива оперативного контроля сходимости (d): |X1 - X2| ≤ d.

d = dотн./100, мг/м3, где

d - норматив оперативного контроля сходимости, мг/м3;

dотн. - норматив оперативного контроля сходимости, % (равен 15 %).

Результат количественного анализа представляют в виде:

- результат анализа  (мг/м3), характеристика погрешности δ, %, Р = 0,95 или

 ± Δ мг/м3, Р = 0,95, где

Результат измерений должен иметь тот же десятичный разряд, что и погрешность.

11. Контроль погрешности измерений

Оперативный контроль погрешности и воспроизводимости измерений осуществляется в соответствии с ГОСТ ИСО 5725-1 - 6.2002 «Точность (правильность и прецизионность) методов и результатов измерений».

12. Разработчики

Юдина Т.В., Федорова Н.Е., Волкова В.Н. (Федеральный научный центр гигиены им. Ф.Ф. Эрисмана, г. Мытищи Московской обл.); Брагина И.В. (Федеральный центр гигиены и эпидемиологии Роспотребнадзора).
