ГОСТ 23106-78

Муфты продольно-свертные. Основные параметры. Конструкция и размеры

Обозначение:	ГОСТ 23106-78
Обозначение англ:	GOST 23106-78
Статус:	только на территории рф
Название рус.:	Муфты продольно-свертные. Основные параметры. Конструкция и размеры
Название англ.:	Longitudinal screw cap couplings. Basic parameters. Design and dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	01.01.1979
Область применения:	Стандарт распространяется на муфты продольносвертные, применяемые для соединения цилиндрических валов по ГОСТ 12080-66 при передаче крутящего момента от 125 до 12500 Н *м без смягчения динамических нагрузок и компенсации смещений, климатических исполнений У и Т, категорий размещений 1, 2, 3, 4 по ГОСТ 15150-69.

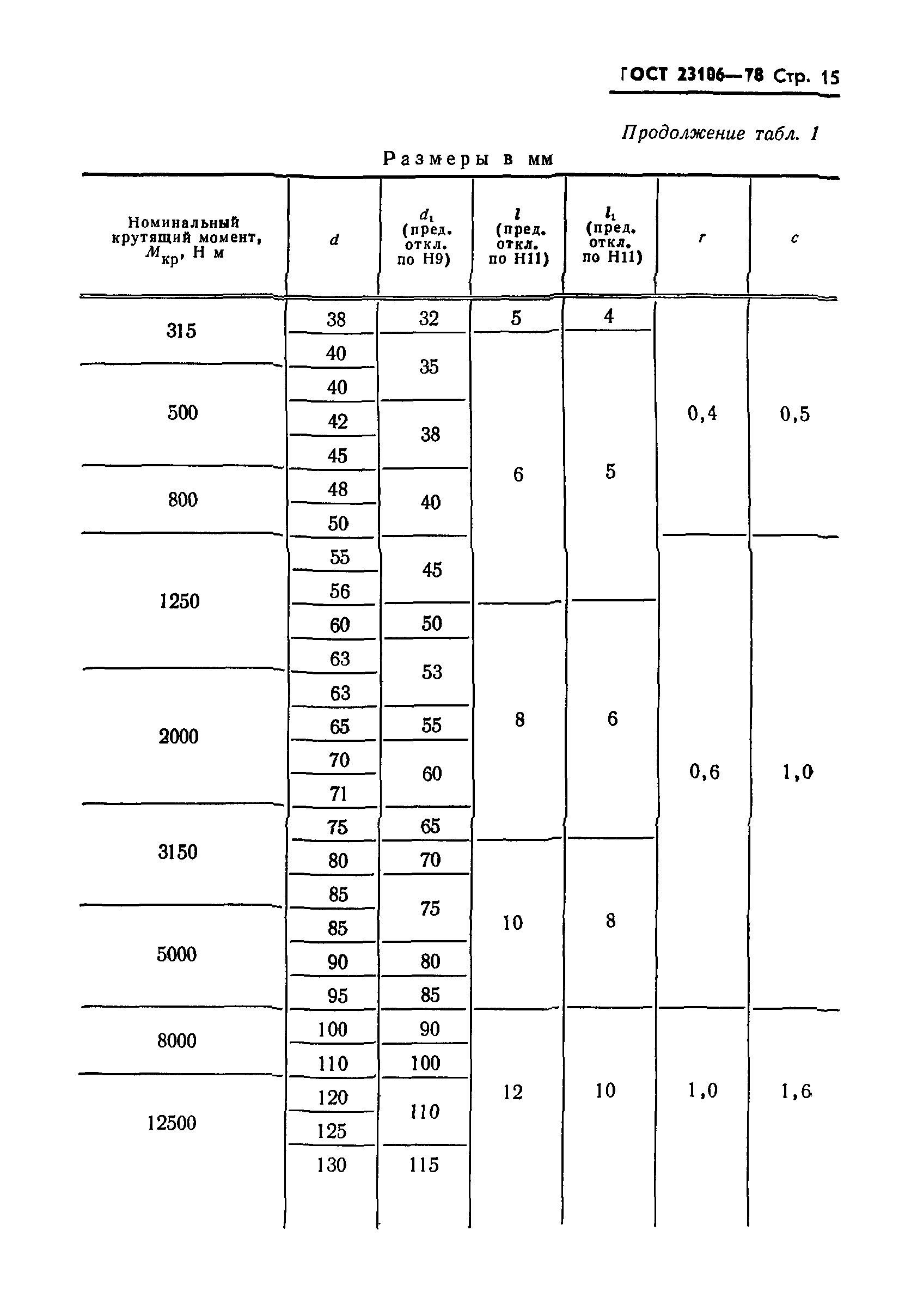

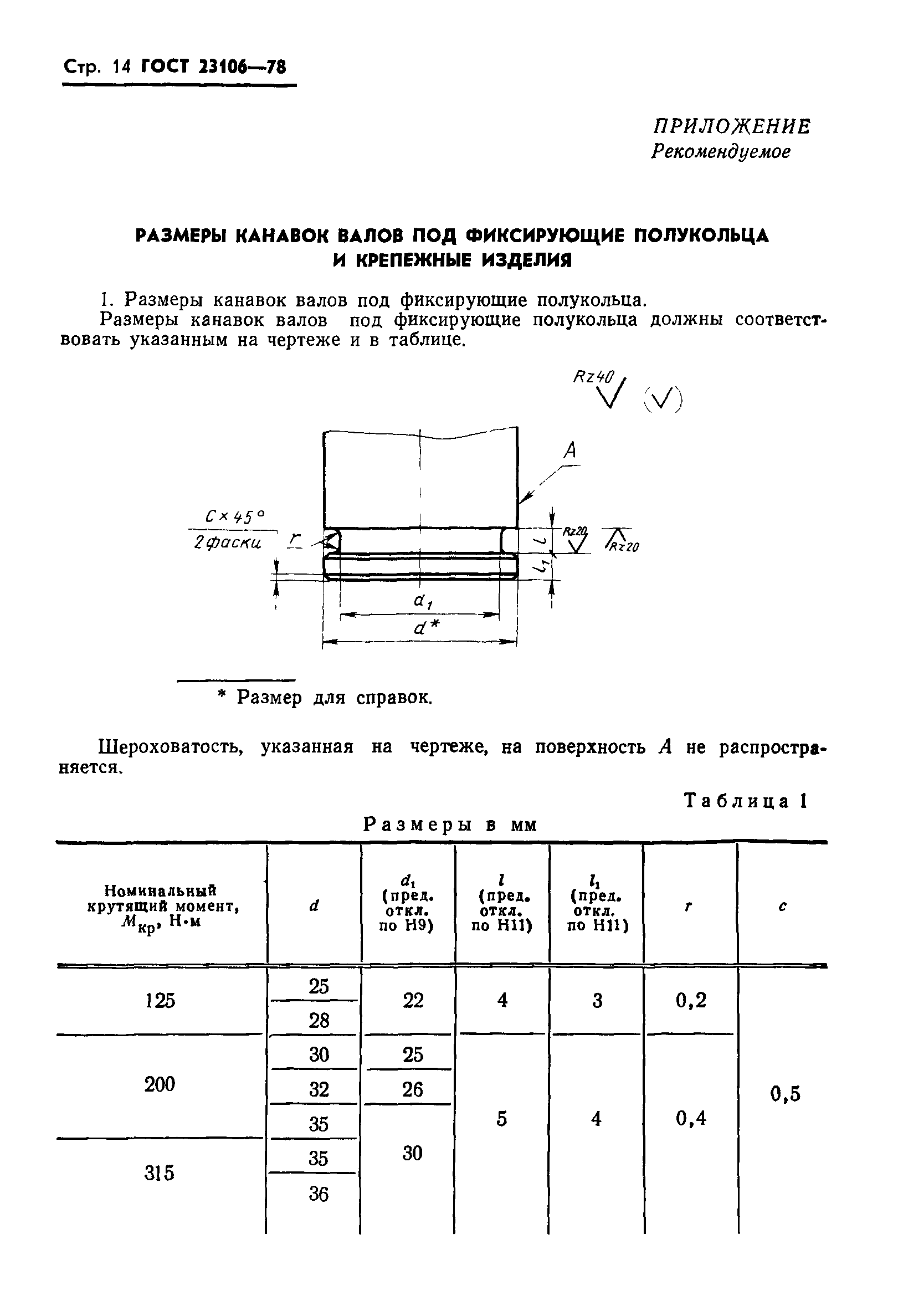

Оглавление:	Приложение (обязательное) Конструкция и размеры деталей, входящих в муфту Приложение (рекомендуемое) Размеры канавок валов под фиксирующие полукольца и крепежные изделия
Утверждён:	05.05.1978 Государственный комитет стандартов Совета Министров СССР (USSR National Committee on Standards at the Cabinet of Ministers 1229)
Издан:	Издательство стандартов (1980 г. )

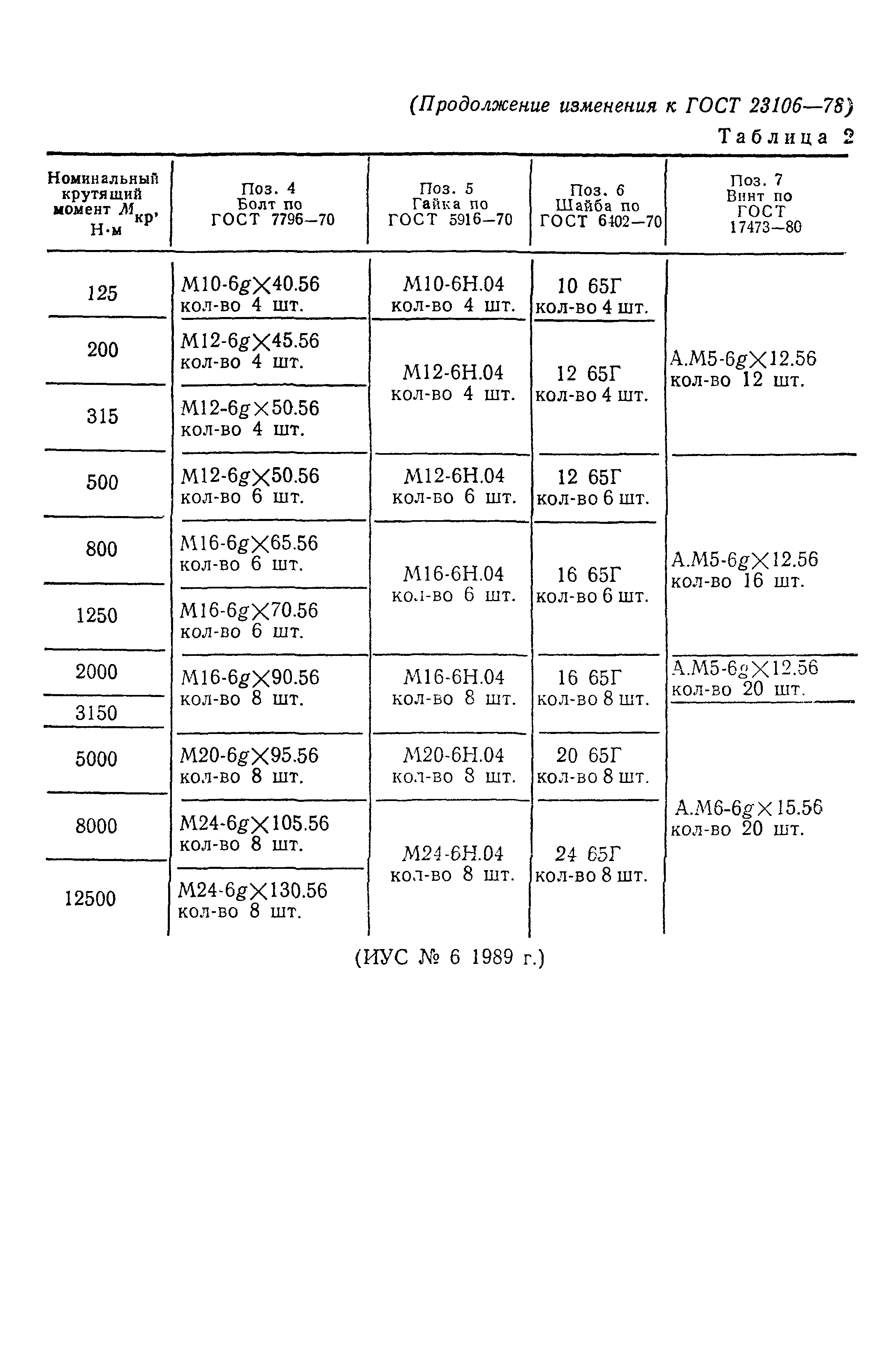

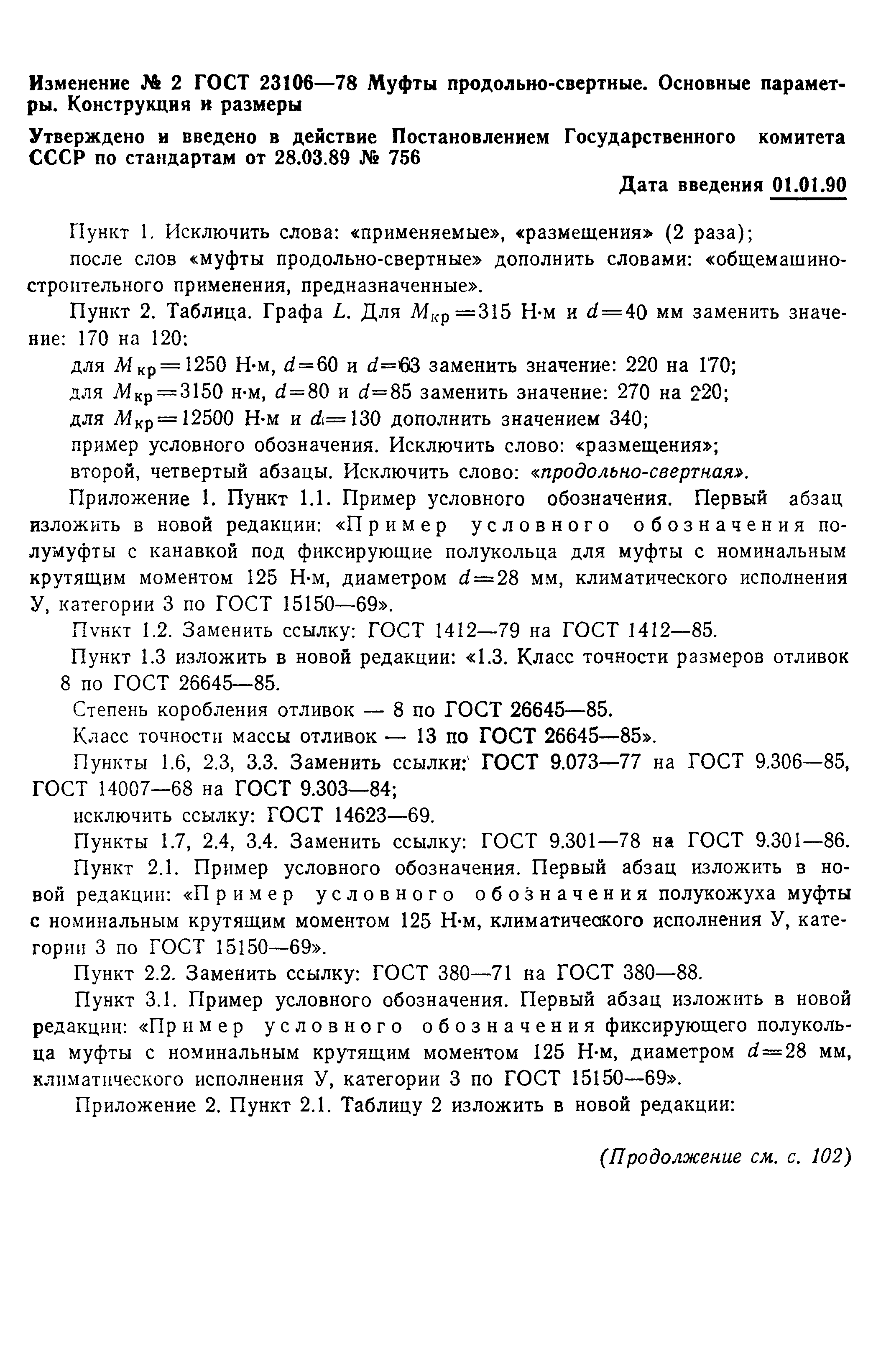

Список изменений:	№ 1 от 01.04.1984 (ИУС 2-1984) № 2 от 01.01.1990 (ИУС 6-1989)
Заменяет собой:	МН 2600-61 МН 2601-61
Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 5916-70 «Гайки шестигранные низкие класса точности В. Конструкция и размеры» ГОСТ 7796-70 «Болты с шестигранной уменьшенной головкой класса точности В. Конструкция и размеры» ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования» ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору» ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ 6402-70 «Шайбы пружинные. Технические условия» ГОСТ 10748-79 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими высокими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 12080-66 «Концы валов цилиндрические. Основные размеры, допускаемые крутящие моменты» ГОСТ 17473-80 «Винты с полукруглой головкой классов точности А и В. Конструкция и размеры» ГОСТ 26645-85 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку» ГОСТ 3212-92 «Комплекты модельные. Уклоны формовочные, стержневые знаки, допуски размеров» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 7462-73 «Эмали НЦ-5123. Технические условия»
