Постановлением Государственного
комитета СССР по стандартам
от 31 марта 1981 г. N 1702
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШАЙБЫ СТОПОРНЫЕ С НАРУЖНЫМИ ЗУБЬЯМИ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Shake-proof washers with outside teeth.
Construction and dimensions
ГОСТ 10463-81
| | Список изменяющих документов (в ред. Изменения N 1, утв. в марте 1986 г.) | |
Взамен
ГОСТ 10463-63
Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. N 1702 дата введения установлена
1 января 1982 года
Ограничение срока действия снято Постановлением Госстандарта СССР от 27.12.91 N 2209
Издание с Изменением N 1, утвержденным в марте 1986 г. (ИУС 6-86).
1. Настоящий стандарт распространяется на насечные и вырубные стопорные шайбы с наружными зубьями, предназначенные для крепежных деталей с резьбой от 2 до 24 мм.

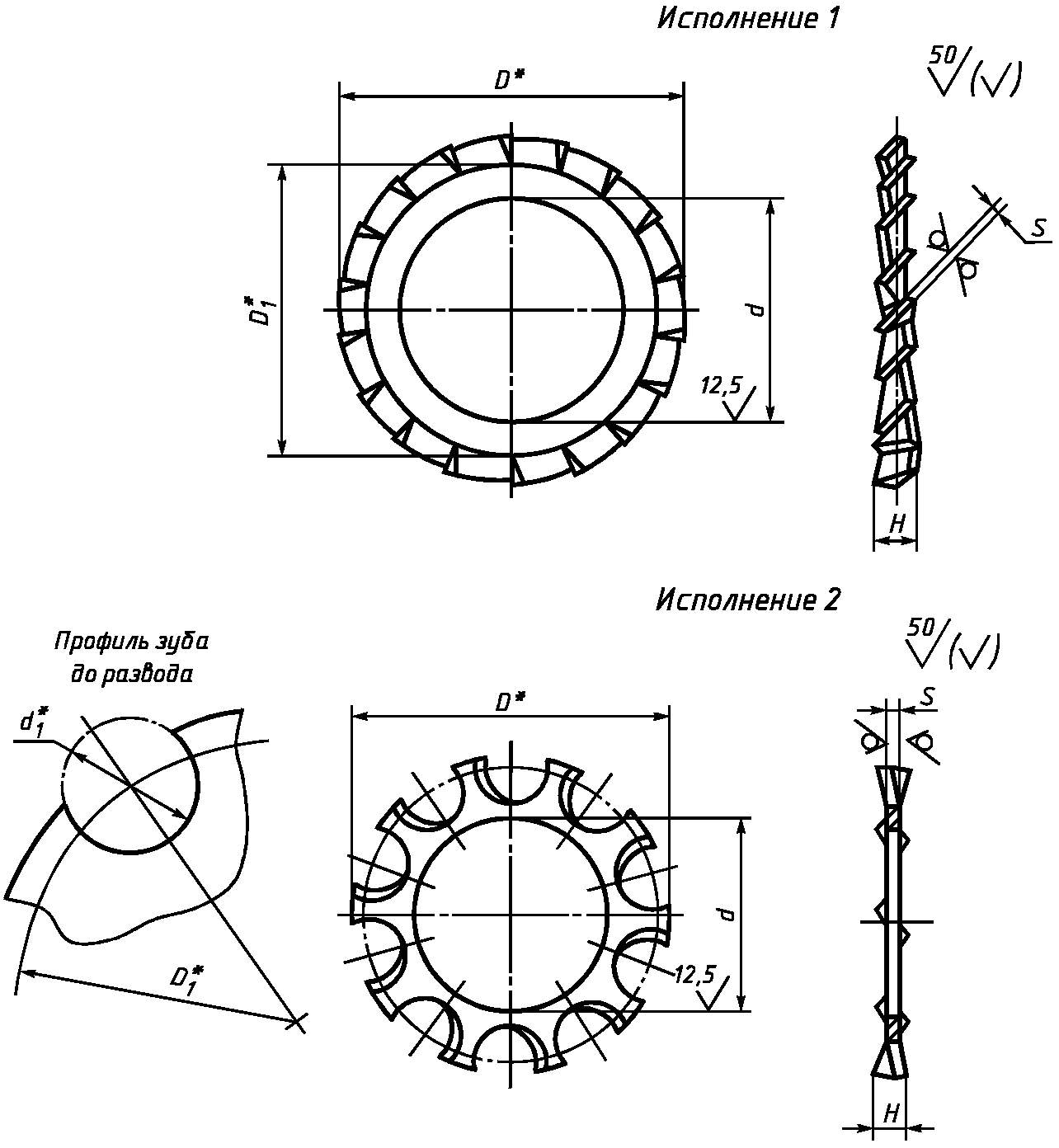

2. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в
табл. 1 для насечных шайб,
табл. 2 для вырубных шайб.
--------------------------------
<*> Размеры обеспечиваются инструментом.
Размеры в мм
Номинальный диаметр резьбы крепежной детали | d | D | D1, не более | s | H, не менее | Число зубьев z |
Номин. | H13 | Номин. | h14 |
2 | 2,2 | +0,14 | 5,0 | -0,30 | 3,0 | 0,2 | 0,6 | 6 |
2,5 | 2,7 | 6,0 | 4,0 | 0,3 | 0,9 |
3 | 3,2 | +0,18 | 7,0 | -0,36 | 4,5 | 8 |
4 | 4,2 | 9,0 | 6,2 | 0,4 | 1,2 | 9 |
5 | 5,2 | 10,0 | 7,2 | 0,7 | 2,1 | 10 |
6 | 6,3 | +0,22 | 12,0 | -0,43 | 9,2 | 12 |
8 | 8,4 | 14,0 | 11,2 | 0,8 | 2,2 | 16 |
10 | 10,5 | +0,27 | 17,0 | 14,0 | 1,0 | 2,5 |
12 | 12,5 | 19,0 | -0,52 | 16,0 | 1,2 | 3,0 | 18 |
14 | 14,5 | 22,0 | 18,6 | 1,4 |
16 | 16,5 | 24,0 | 20,6 | 3,2 | 20 |
18 | 18,5 | +0,33 | 27,0 | 23,6 | 1,7 | 3,7 | 22 |
20 | 21,0 | 30,0 | 26,2 | 3,9 |
22 | 23,0 | 32,0 | -0,62 | 27,0 |
24 | 25,0 | 36,0 | 29,4 |
Размеры в мм
Номинальный диаметр резьбы крепежной детали | d | D | D1 +/- 0,1 | d1 +/- 0,1 | s | H, не менее | Число зубьев z |
Номин. | H13 | Номин. | h14 |
3 | 3,2 | +0,18 | 7,0 | -0,36 | 6,5 | 2,0 | 0,4 | 0,6 | 8 |
4 | 4,2 | 8,8 | 8,2 | 2,2 | 0,5 | 1,0 |
5 | 5,2 | 10,2 | -0,43 | 9,4 | 1,1 | 9 |
6 | 6,3 | +0,22 | 12,2 | 11,6 | 2,8 | 0,6 | 1,2 |
8 | 8,4 | 15,4 | 14,4 | 3,0 | 0,8 | 1,7 | 10 |
10 | 10,5 | +0,27 | 18,0 | 17,0 | 3,5 | 0,9 | 1,9 |
12 | 12,5 | 21,0 | -0,52 | 20,0 | 1,0 | 12 |
14 | 14,5 | 23,6 | 22,8 | 4,0 | 2,0 |
16 | 16,5 | 26,5 | 25,5 | 4,5 | 1,2 | 2,3 |
18 | 18,5 | +0,33 | 30,0 | 28,5 | 5,0 | 2,6 |
20 | 21,0 | 33,0 | -0,62 | 31,0 | 2,4 | 14 |
22 | 23,0 | 35,0 | 33,5 | 1,5 | 2,9 |
24 | 25,0 | 38,0 | 36,0 | 5,5 | 3,0 |
Примечание к
табл. 1,
2. Предельное отклонение толщины шайбы
s должно соответствовать стандартам на исходный материал.
Пример условного обозначения стопорной шайбы с наружными зубьями исполнения 1, для крепежной детали с диаметром резьбы 12 мм, из стали 65 Г, с покрытием цинковым с хроматированием, толщиной слоя 6 мкм:
Шайба 12.65Г.016 ГОСТ 10463-81
То же исполнения 2, из бронзы БрКМц3-1, без покрытия:
Шайба 2.12.БрКМц3-1 ГОСТ 10463-81
(Измененная редакция, Изм. N 1).
3. Угол поворота зубьев вырубных шайб не более 43° к плоскости шайбы. Направление поворота правое.
6. (Исключен, Изм. N 1).
Справочное
Номинальный диаметр резьбы крепежной детали, мм | Теоретическая масса 1000 шт. шайб, кг ~= |
Исполнение 1 | Исполнение 2 |
2 | 0,025 | - |
2,5 | 0,035 | - |
3 | 0,072 | 0,030 |
4 | 0,156 | 0,100 |
5 | 0,327 | 0,140 |
6 | 0,449 | 0,200 |
8 | 0,622 | 0,560 |
10 | 1,100 | 0,670 |
12 | 1,515 | 1,100 |
14 | 2,363 | 1,240 |
16 | 2,622 | 1,800 |
18 | 4,054 | 2,500 |
20 | 4,811 | 2,800 |
22 | 5,189 | 3,950 |
24 | 7,033 | 4,600 |
Примечание. Для определения массы шайб из бронзы, величины массы, указанные в
таблице, следует умножить на коэффициент 1,08.
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. N 1).
