МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ РАВНОПОЛОЧНОГО
ДВУТАВРОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ
И МАГНИЕВЫХ СПЛАВОВ
СОРТАМЕНТ
Extruded rectangular equishelf H-beam section shapes
of aluminium, aluminium and magnesium alloys. Assortment
ГОСТ 13621-2025
МКС 77.150.10
Дата введения
1 сентября 2025 года
с правом досрочного применения
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
1 РАЗРАБОТАН Ассоциацией "Объединение производителей, поставщиков и потребителей алюминия" (Алюминиевая Ассоциация)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 099 "Алюминий"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2025 г. N 182-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Код страны по МК (ИСО 3166) 004-97 | Сокращенное наименование национального органа по стандартизации |
Азербайджан | AZ | Азстандарт |
Армения | AM | ЗАО "Национальный орган по стандартизации и метрологии" Республики Армения |
Беларусь | BY | Госстандарт Республики Беларусь |
Киргизия | KG | Кыргызстандарт |
Россия | RU | Росстандарт |
Таджикистан | TJ | Таджикстандарт |
Узбекистан | UZ | Узбекское агентство по техническому регулированию |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 апреля 2025 г. N 345-ст межгосударственный стандарт ГОСТ 13621-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2025 г. с правом досрочного применения
5 ВЗАМЕН ГОСТ 13621-90
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей равнополочного двутаврового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8617 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия
ГОСТ 19657 Профили прессованные из магниевых сплавов. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.

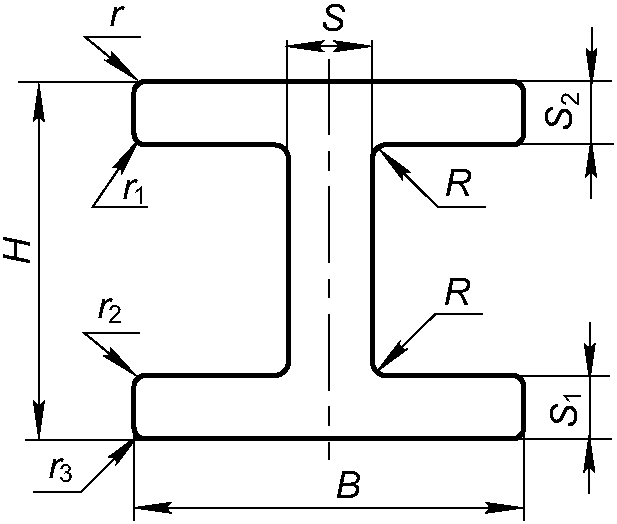

B - длина; H - высота; S, S1, S2 - толщина;
r, r1, r2, r3 - радиусы притупления; R - радиус скругления
Рисунок 1 - Прессованный прямоугольный профиль
равнополочного двутаврового сечения
Таблица 1
Номер профиля | Размеры, мм | Площадь сечения, см2 | Диаметр описанной окружности, мм | Теоретическая масса 1 м сплава, кг | ||||||
H | B | S | S1 | S2 | R | алюминиевого | магниевого | |||
430001 | 5,0 | 13,0 | 3,0 | 1,5 | 1,5 | 1,0 | 0,459 | 14 | 0,131 | 0,083 |
430141 | 6,0 | 25,0 | 15,0 | 2,0 | 2,0 | - | 1,300 | 26 | 0,370 | 0,234 |
430003 | 8,0 | 14,0 | 6,0 | 2,0 | 2,0 | - | 0,800 | 16 | 0,228 | 0,144 |
430721 | 9,0 | 24,0 | 4,0 | 2,0 | 2,0 | - | 1,160 | 26 | 0,331 | 0,209 |
430722 | 13,0 | 18,0 | 1,5 | 1,5 | 1,5 | 1,0 | 0,699 | 22 | 0,199 | 0,126 |
430005 | 13,0 | 22,0 | 2,0 | 1,5 | 1,5 | - | 0,860 | 26 | 0,245 | 0,155 |
430006 | 14,0 | 18,0 | 2,5 | 2,5 | 2,5 | 2,0 | 1,159 | 23 | 0,330 | 0,209 |
430007 | 15,0 | 17,0 | 1,5 | 1,5 | 1,5 | 0,5 | 0,392 | 17 | 0,112 | 0,071 |
430142 | 17,0 | 20,0 | 4,0 | 4,0 | 4,0 | 3,0 | 2,037 | 26 | 0,581 | 0,367 |
430724 | 18,0 | 24,0 | 2,0 | 5,5 | 5,5 | 3,0 | 2,857 | 30 | 0,814 | 0,514 |
430009 | 18,6 | 22,0 | 3,0 | 6,5 | 6,5 | 2,8 | 3,095 | 29 | 0,882 | 0,567 |
430010 | 20,0 | 30,0 | 1,5 | 1,5 | 1,5 | 2,0 | 1,189 | 36 | 0,339 | 0,214 |
430012 | 23,0 | 34,5 | 2,0 | 2,0 | 2,0 | 2,0 | 1,794 | 41 | 0,511 | 0,323 |
430013 | 23,0 | 38,0 | 1,2 | 1,2 | 1,2 | 1,5 | 1,179 | 44 | 0,336 | 0,212 |
430014 | 25,0 | 36,0 | 2,0 | 2,0 | 2,0 | 2,5 | 1,914 | 44 | 0,545 | 0,344 |
430015 | 26,0 | 16,5 | 11,0 | 6,0 | 5,0 | 0,5 | 3,467 | 31 | 0,988 | 0,624 |
430725 | 26,0 | 28,0 | 4,0 | 10,0 | 10,0 | 3,0 | 5,917 | 38 | 1,686 | 1,065 |
430016 | 26,0 | 34,5 | 3,5 | 3,5 | 3,5 | 3,0 | 3,157 | 43 | 0,900 | 0,568 |
430017 | 28,0 | 19,0 | 1,2 | 1,2 | 1,2 | 1,0 | 0,772 | 34 | 0,220 | 0,139 |
430143 | 28,0 | 19,0 | 1,5 | 1,5 | 2,2 | 1,0 | 1,076 | 34 | 0,307 | 0,194 |
430726 | 28,0 | 28,0 | 4,0 | 11,0 | 11,0 | 3,0 | 6,477 | 40 | 1,846 | 1,166 |
430021 | 28,5 | 22,0 | 2,0 | 2,0 | 2,0 | 2,0 | 1,404 | 36 | 0,400 | 0,253 |
430022 | 30,0 | 30,0 | 1,5 | 2,0 | 2,0 | 2,0 | 1,624 | 42 | 0,463 | 0,292 |
430023 | 30,0 | 34,0 | 2,0 | 3,5 | 2,0 | 3,0 | 2,437 | 45 | 0,695 | 0,439 |
430144 | 33,0 | 34,0 | 2,0 | 2,0 | 2,0 | 2,0 | 1,974 | 47 | 0,563 | 0,355 |
430145 | 34,0 | 50,0 | 2,5 | 3,5 | 2,5 | 3,0 | 3,777 | 60 | 1,077 | 0,680 |
430025 | 35,0 | 30,0 | 2,0 | 2,5 | 2,5 | 2,5 | 2,154 | 46 | 0,614 | 0,388 |
430715 | 35,0 | 36,0 | 4,0 | 7,0 | 4,0 | 3,0 | 4,997 | 50 | 1,424 | 0,900 |
430027 | 35,0 | 40,0 | 4,0 | 10,0 | 5,0 | 3,0 | 6,877 | 53 | 1,960 | 1,238 |
430146 | 35,0 | 45,0 | 2,0 | 2,5 | 2,5 | 3,0 | 2,927 | 57 | 0,834 | 0,527 |
430028 | 35,0 | 60,0 | 5,0 | 5,0 | 5,0 | 12,5 | 8,591 | 69 | 2,449 | 1,546 |
430728 | 35,6 | 4,0 | 2,0 | 4,0 | 4,0 | 0,3 | 0,873 | 36 | 0,249 | 0,157 |
430147 | 36,0 | 32,0 | 3,0 | 4,0 | 3,5 | 3,0 | 3,332 | 48 | 0,950 | 0,600 |
430029 | 36,0 | 34,0 | 2,0 | 4,0 | 3,0 | 2,0 | 2,994 | 50 | 0,853 | 0,539 |
430148 | 36,0 | 44,0 | 4,0 | 4,0 | 4,0 | 2,0 | 4,674 | 57 | 1,332 | 0,841 |
430030 | 36,0 | 70,0 | 31,5 | 4,5 | 4,5 | 5,0 | 15,020 | 79 | 4,281 | 2,704 |
430032 | 37,0 | 18,0 | 4,0 | 4,0 | 4,0 | 4,0 | 2,737 | 41 | 0,780 | 0,493 |
430149 | 37,0 | 34,0 | 4,0 | 5,0 | 7,2 | 2,0 | 5,174 | 50 | 1,475 | 0,931 |
430034 | 37,0 | 34,0 | 4,5 | 5,0 | 3,0 | 2,0 | 4,059 | 50 | 1,157 | 0,731 |
430036 | 37,0 | 45,0 | 15,0 | 2,0 | 2,0 | 3,0 | 6,827 | 58 | 1,946 | 1,229 |
430150 | 38,0 | 40,0 | 3,0 | 4,0 | 5,0 | 3,0 | 4,547 | 55 | 1,296 | 0,819 |
430038 | 38,0 | 40,0 | 4,0 | 10,0 | 8,0 | 3,0 | 8,077 | 55 | 2,302 | 1,454 |
430039 | 40,0 | 40,0 | 2,0 | 3,5 | 3,5 | 3,5 | 3,565 | 57 | 1,016 | 0,642 |
430040 | 40,0 | 40,0 | 4,0 | 13,0 | 10,0 | 2,5 | 9,934 | 57 | 2,831 | 1,788 |
430151 | 40,0 | 50,0 | 2,0 | 3,0 | 6,0 | 3,0 | 5,197 | 64 | 1,481 | 0,936 |
430041 | 40,0 | 50,0 | 2,0 | 3,5 | 3,5 | 3,5 | 4,265 | 64 | 1,216 | 0,768 |
430152 | 40,0 | 50,0 | 3,5 | 13,0 | 4,5 | 3,0 | 9,615 | 64 | 2,740 | 1,731 |
430042 | 40,0 | 54,0 | 8,0 | 15,0 | 15,0 | 3,0 | 17,077 | 67 | 4,867 | 3,074 |
430153 | 40,0 | 60,0 | 2,5 | 3,5 | 3,5 | 3,0 | 5,102 | 72 | 1,454 | 0,918 |
430154 | 40,0 | 60,0 | 3,5 | 4,5 | 4,5 | 3,5 | 6,590 | 72 | 1,878 | 1,186 |
430043 | 40,0 | 63,0 | 13,0 | 12,0 | 10,0 | 3,0 | 16,277 | 75 | 4,639 | 2,930 |
430044 | 43,0 | 48,0 | 2,5 | 2,5 | 2,5 | 2,5 | 3,404 | 64 | 0,970 | 0,613 |
430045 | 43,0 | 48,0 | 3,0 | 2,5 | 2,5 | 4,0 | 3,677 | 64 | 1,048 | 0,662 |
430046 | 43,0 | 50,0 | 3,0 | 9,0 | 5,0 | 4,0 | 8,007 | 66 | 2,282 | 1,441 |
430047 | 43,0 | 68,0 | 10,0 | 8,0 | 8,0 | 5,0 | 13,795 | 80 | 3,931 | 2,483 |
430155 | 45,0 | 50,0 | 6,0 | 15,0 | 5,0 | 4,0 | 11,637 | 67 | 3,317 | 2,095 |
430156 | 45,0 | 52,0 | 5,0 | 6,0 | 6,0 | 4,0 | 8,027 | 69 | 2,288 | 1,445 |
430049 | 48,0 | 40,0 | 2,5 | 3,0 | 3,0 | 4,0 | 3,587 | 62 | 1,022 | 0,646 |
430050 | 30,0 | 10,0 | 3,0 | 3,0 | 3,0 | 1,0 | 1,929 | 51 | 0,550 | 0,347 |
430051 | 50,0 | 45,0 | 2,0 | 2,5 | 2,5 | 3,0 | 3,227 | 67 | 0,920 | 0,581 |
433052 | 50,0 | 45,0 | 7,0 | 8,0 | 7,0 | 3,0 | 9,277 | 67 | 2,644 | 1,670 |
430053 | 50,0 | 50,0 | 2,5 | 4,0 | 4,0 | 4,0 | 5,187 | 71 | 1,478 | 0,934 |
430056 | 54,0 | 40,0 | 6,0 | 7,0 | 7,0 | 4,0 | 8,137 | 67 | 2,319 | 1,465 |
430057 | 57,0 | 48,0 | 8,0 | 8,0 | 8,0 | 3,0 | 11,037 | 75 | 3,146 | 1,987 |
430058 | 57,0 | 93,0 | 7,0 | 8,0 | 8,0 | 3,0 | 17,827 | 109 | 5,081 | 3,209 |
430059 | 60,0 | 40,0 | 3,0 | 5,0 | 2,5 | 2,0 | 4,609 | 72 | 1,314 | 0,830 |
430060 | 60,0 | 50,0 | 3,0 | 3,0 | 3,0 | 6,0 | 4,929 | 78 | 1,405 | 0,887 |
430157 | 60,0 | 50,0 | 4,0 | 4,0 | 4,0 | 4,0 | 6,217 | 78 | 1,772 | 1,119 |
430062 | 60,0 | 70,0 | 3,0 | 5,0 | 5,0 | 5,0 | 8,715 | 92 | 2,484 | 1,569 |
430159 | 62,0 | 50,0 | 3,0 | 8,0 | 4,0 | 3,0 | 7,577 | 80 | 2,160 | 1,364 |
430063 | 68,0 | 38,0 | 2,5 | 2,5 | 2,5 | 2,0 | 3,509 | 78 | 1,000 | 0,632 |
430064 | 69,0 | 110,0 | 4,0 | 8,5 | 8,5 | 6,0 | 21,089 | 130 | 6,010 | 3,796 |
430161 | 70,0 | 40,0 | 20,0 | 20,0 | 20,0 | - | 22,000 | 81 | 6,270 | 3,960 |
430065 | 70,0 | 45,0 | 3,0 | 4,0 | 4,0 | 3,0 | 5,537 | 83 | 1,578 | 0,997 |
430066 | 70,0 | 50,0 | 4,0 | 4,0 | 4,0 | 3,0 | 6,557 | 86 | 1,869 | 1,180 |
430067 | 70,0 | 50,0 | 6,0 | 7,5 | 7,5 | 4,0 | 10,937 | 86 | 3,117 | 1,969 |
430068 | 70,0 | 52,0 | 5,0 | 6,0 | 5,5 | 5,0 | 9,120 | 87 | 2,599 | 1,642 |
430160 | 70,0 | 60,0 | 4,0 | 5,0 | 5,0 | 5,0 | 8,615 | 92 | 2,455 | 1,551 |
430070 | 70,0 | 62,0 | 6,0 | 8,0 | 7,0 | 3,0 | 12,677 | 94 | 3,613 | 2,282 |
430071 | 75,0 | 50,0 | 3,0 | 7,0 | 5,0 | 3,0 | 7,967 | 90 | 2,271 | 1,434 |
430073 | 80,0 | 50,0 | 2,0 | 3,0 | 3,0 | 3,0 | 4,557 | 94 | 1,299 | 0,820 |
430075 | 80,0 | 65,0 | 3,0 | 4,0 | 4,0 | 3,0 | 7,437 | 103 | 2,120 | 1,339 |
430076 | 80,0 | 68,0 | 8,0 | 4,0 | 4,0 | 5,0 | 11,415 | 105 | 3,253 | 2,055 |
430078 | 80,0 | 85,0 | 6,0 | 5,0 | 5,0 | 3,0 | 12,777 | 117 | 3,642 | 2,300 |
430079 | 85,0 | 90,0 | 5,0 | 18,0 | 11,0 | 5,0 | 29,115 | 124 | 8,298 | 5,241 |
430080 | 86,0 | 60,0 | 9,0 | 8,0 | 8,0 | 3,0 | 15,977 | 105 | 4,554 | 2,876 |
430181 | 86,0 | 95,0 | 9,0 | 8,0 | 8,0 | 3,0 | 21,577 | 128 | 6,150 | 3,884 |
430062 | 90,0 | 70,0 | 5,0 | 7,0 | 7,0 | 5,0 | 13,815 | 114 | 3,937 | 2,487 |
430063 | 90,0 | 70,0 | 7,0 | 10,0 | 10,0 | 5,0 | 19,115 | 114 | 5,448 | 3,441 |
430085 | 90,0 | 125,0 | 15,0 | 25,0 | 25,0 | 6,0 | 68,809 | 154 | 19,611 | 12,386 |
430087 | 95,0 | 64,0 | 3,0 | 7,5 | 7,5 | 5,0 | 12,215 | 115 | 3,481 | 1,199 |
430088 | 95,0 | 90,0 | 3,0 | 7,0 | 7,0 | 3,0 | 15,107 | 131 | 4,306 | 2,719 |
430090 | 97,5 | 50,0 | 2,0 | 2,5 | 2,0 | 4,0 | 4,247 | 110 | 1,210 | 0,765 |
430091 | 100,0 | 40,0 | 3,0 | 4,0 | 4,0 | 3,0 | 6,037 | 108 | 1,721 | 1,087 |
430164 | 100,0 | 50,0 | 3,0 | 4,0 | 4,0 | 3,0 | 6,837 | 112 | 1,949 | 1,231 |
430094 | 100,0 | 54,0 | 3,0 | 3,0 | 2,5 | 4,0 | 5,942 | 114 | 1,694 | 1,070 |
430096 | 100,0 | 58,0 | 2,0 | 4,0 | 3,0 | 4,0 | 6,057 | 116 | 1,726 | 1,090 |
430099 | 102,0 | 38,0 | 1,8 | 2,0 | 2,0 | 3,0 | 3,361 | 109 | 6,958 | 0,605 |
430100 | 105,0 | 40,0 | 4,0 | 6,0 | 6,0 | 3,0 | 8,597 | 112 | 2,450 | 1,548 |
430165 | 107,0 | 57,0 | 10,0 | 14,0 | 14,0 | 2,0 | 23,894 | 121 | 6,810 | 4,301 |
430102 | 117,0 | 40,0 | 3,0 | 3,0 | 3,0 | 3,0 | 5,807 | 124 | 1,655 | 1,045 |
430103 | 120,0 | 45,0 | 2,0 | 3,0 | 3,0 | 3,0 | 5,057 | 128 | 1,441 | 0,910 |
430104 | 120,0 | 50,0 | 2,2 | 2,2 | 2,2 | 5,0 | 4,958 | 130 | 1,413 | 0,892 |
430106 | 120,0 | 100,0 | 10,0 | 12,0 | 12,0 | 5,0 | 33,815 | 156 | 9,637 | 6,087 |
430167 | 122,0 | 53,0 | 7,0 | 5,0 | 5,0 | 5,0 | 13,355 | 133 | 3,806 | 2,404 |
430108 | 128,0 | 44,0 | 2,5 | 5,0 | 4,0 | 5,0 | 7,150 | 135 | 2,038 | 1,287 |
430110 | 140,0 | 82,0 | 5,2 | 10,0 | 10,0 | 10,0 | 23,499 | 162 | 6,697 | 4,230 |
430112 | 150,0 | 40,0 | 3,0 | 5,0 | 5,0 | 3,0 | 8,277 | 155 | 2,359 | 1,490 |
430113 | 150,0 | 40,0 | 5,0 | 7,0 | 7,0 | 3,0 | 12,477 | 155 | 3,556 | 2,246 |
430114 | 150,0 | 54,0 | 3,0 | 3,0 | 2,5 | 4,0 | 7,442 | 159 | 2,121 | 1,340 |
430115 | 150,0 | 54,0 | 3,5 | 4,0 | 3,5 | 4,0 | 9,175 | 159 | 2,615 | 1,651 |
430116 | 150,0 | 54,0 | 4,0 | 5,0 | 3,5 | 5,0 | 10,465 | 159 | 2,982 | 1,884 |
430117 | 150,0 | 60,0 | 4,0 | 6,0 | 6,0 | 3,0 | 12,797 | 162 | 3,647 | 2,304 |
430118 | 156,0 | 55,0 | 3,0 | 6,5 | 6,5 | 4,0 | 11,577 | 165 | 3,300 | 2,084 |
430121 | 160,0 | 150,0 | 7,0 | 8,0 | 8,0 | 3,0 | 34,157 | 219 | 9,735 | 6,148 |
430169 | 180,0 | 200,0 | 7,0 | 7,0 | 7,0 | 5,0 | 39,835 | 269 | 11,353 | 7,170 |
430126 | 200,0 | 60,0 | 4,0 | 6,0 | 6,0 | 3,0 | 14,797 | 209 | 4,217 | 2,664 |
430127 | 200,0 | 60,0 | 4,5 | 4,5 | 4,5 | 5,0 | 14,210 | 209 | 4,050 | 2,558 |
430128 | 200,0 | 180,0 | 8,0 | 16,0 | 16,0 | 10,0 | 71,898 | 269 | 20,491 | 12,942 |
430717 | 224,0 | 85,0 | 38,0 | 70,0 | 70,0 | 10,0 | 151,779 | 240 | 43,257 | 27,320 |
430129 | 240,0 | 105,0 | 5,5 | 6,7 | 6,7 | 5,0 | 26,748 | 262 | 7,623 | 4,815 |
430130 | 240,0 | 105,0 | 5,5 | 6,7 | 6,7 | 11,0 | 27,572 | 262 | 7,858 | 4,963 |
430131 | 240,0 | 105,0 | 6,0 | 6,0 | 6,0 | 10,0 | 27,139 | 262 | 7,734 | 4,885 |
430133 | 240,0 | 120,0 | 4,0 | 5,0 | 5,0 | 5,0 | 21,415 | 268 | 6,103 | 3,855 |
430134 | 240,0 | 125,0 | 15,0 | 18,0 | 18,0 | 8,0 | 76,149 | 271 | 21,703 | 13,707 |
430135 | 260,0 | 100,0 | 6,0 | 12,0 | 12,0 | 5,0 | 38,375 | 279 | 10,937 | 6,907 |
430137 | 300,0 | 175,0 | 11,0 | 11,0 | 11,0 | 22,0 | 73,235 | 347 | 20,872 | 13,182 |
430139 | 400,0 | 150,0 | 8,0 | 17,0 | 17,0 | 10,0 | 81,139 | 427 | 23,124 | 14,605 |
430140 | 500,0 | 200,0 | 15,0 | 22,0 | 22,0 | 5,0 | 156,615 | 539 | 44,635 | 28,191 |
Примечания 1 Значения радиусов скругления R, не приведенные в настоящей таблице, должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657. 2 Радиусы притупления острых кромок r, r1, r2, r3 должны соответствовать требованиям ГОСТ 8617, ГОСТ 19657. | ||||||||||
3.2 Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.
Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.
3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в приложениях А и Б.
3.4 Номера профилей, соответствующие ранее действовавшим обозначениям, приведены в приложении В.
(справочное)
ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ
ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ
Таблица А.1
Переводные коэффициенты для вычисления приближенной
теоретической массы 1 м профиля из алюминиевых сплавов
Марка сплава | Переводной коэффициент | Марка сплава | Переводной коэффициент |
Для алюминия всех марок | 0,950 | В92 | 0,954 |
АМц | 0,958 | 1915 | 0,972 |
АМцС | 0,958 | 1925 | 0,972 |
АМг2 | 0,940 | 1935 | 0,977 |
АМг3 | 0,937 | 1985ч | 0,948 |
АМг5 | 0,930 | В48-4 | 0,968 |
АМг6 | 0,926 | ВД1 | 0,982 |
АМг61 | 0,930 | АКМ | 0,970 |
Д1 | 0,982 | АК4 | 0,970 |
Д16 | 0,976 | АК6 | 0,962 |
Д16ч | 0,976 | АК4-1 | 0,982 |
Д19ч | 0,968 | АК4-1ч | 0,982 |
Д20 | 0,996 | ВАД1 | 0,968 |
АВ | 0,947 | ВД17 | 0,965 |
К48-2 | 0,972 | АД31Е | 0,950 |
К48-2пч | 0,972 | 1161 | 0,972 |
АД31 | 0,950 | 1163 | 0,975 |
АД33 | 0,951 | 1973 | 1,000 |
АД35 | 0,954 |
(справочное)
ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ
Таблица Б.1
Переводные коэффициенты для вычисления приближенной
теоретической массы 1 м профиля из магниевых сплавов
Марка сплава | Переводной коэффициент |
Для магния всех марок | 1,000 |
МА1 | 0,978 |
МА2 | 0,989 |
МА2-1 | 0,990 |
МА2-1пч | 0,990 |
МА8 | 0,989 |
МА12 | 0,989 |
(справочное)
РАНЕЕ ДЕЙСТВОВАВШИМ ОБОЗНАЧЕНИЯМ
Таблица В.1
Номер профиля | Обозначение профиля по каталогу 1966 г. | Обозначение профиля по чертежам завода-изготовителя |
430001 | П 200-2 П 4684-2 | АПР 29, ПК 436-2А, НП 121-1, ПС 25-3, ПК 4362 |
430003 | - | ПВ 1336 |
430005 | П 200-4 | ПС 885-290, ПВ 1890 |
430006 | П 200-3 | С 879 |
430007 | П 200-6 | ПВ 882, ПВ 324 |
430009 | - | ПК 14684 |
430010 | П 200-9 | С 710, ПК 11774 |
430012 | П 200-10 | НП 579-1 |
430013 | П 200-12 | ПР 125-10, ПС 25-6 |
430014 | - | ПК 17259 |
430015 | П 916-2 | ПК 9255 |
430016 | П 200-14 | ПР 125-11, ПС 25-7 |
430017 | П 200-15 | ПВ 1265, ПК 13486, ПС 25-57 |
430021 | П 200-16 | ПВ 1371, ПП 156-5, ПК 436-16 |
430022 | П 200-18 | ПР 125-1, ПК 8524 |
430023 | - | ПК 14067 |
430025 | П 200-22 | ПР 125-2, ПС 25-29 |
430027 | - | ПК 14087 |
430028 | П 4684-4 | ПК 439, ПС 331, ПК 439А |
430029 | - | ПК 16980-1 |
430030 | П 200-24 | ПП 257-13, ПК 436-18 |
430032 | П 200-26 | ПВ 538, ПК 9507 |
430034 | - | ПК 17251-1 |
430036 | П 200-28 | ПП 257-3, ПК 436-21 |
430038 | П 200-29 | ПК 16979, ПК 436-67 |
430039 | - | ПК 16324, ПК 16203 |
430040 | - | ПК 17261-1 |
430041 | П 200-30 | ПР 125-3 |
430042 | - | ПК 15035 |
430043 | - | ПК 16979-2 |
430044 | - | ПК 14605 |
430045 | - | ПК 16063 |
430046 | - | ПК 17526 |
430047 | П 200-32 | ПК 436-22, ПП 257-11, ПС 25-50, ПК 436-22А |
430049 | П 200-34 | ПС 25-28, С 2164, НП 1760 |
430050 | П 200-35 | ПК 0985 |
430051 | - | ПК 17369 |
430052 | - | ПК 17101 |
430053 | П 200-36 | ПР 125-4 |
430056 | П 200-38 | ПП 257-2, ПК 436-20 |
430057 | П 200-40 | ПК 436-17, ПП 156-6, ПС 25-66 |
430058 | П 200-42 | ПР 125-12, ПС 25-2 |
430059 | П 200-44 | С 714, ПК 436-47 |
430060 | - | ПК 18154 |
430062 | П 200-46 | ПР 125-5 |
430063 | П 200-48 | ПР 125-13А, ПР 125-13, ПС 25-8 |
430064 | П 200-50 | ПП 257-14, НП 1255-1 |
430065 | П 200-52, П 200-54 | ПК 436-41, ПС 25-48 |
430066 | П 200-56 | С 565, ПК 4305, ПВ 2012, ПК 436-61, ПК 20003, НП 1949 |
430067 | П 200-58 | С 2247, ПК 436-19, ПП 257-1, ПС 25-36, ПВ 1783 |
430068 | - | ПК 14124-2 |
430070 | - | ПК 14124-1 |
430071 | П 200-60 | ПК 436-40, ПС 25-45 |
430073 | - | С 1204 |
430075 | - | С 1170, ПК 14534 |
430076 | П 200-62 | ПК 437-3 |
430078 | П 200-64 | ПК 437-4 |
430079 | П 200-65 | ПК 12094 |
430080 | П 200-66 | С 639 |
430081 | П 200-68 | ПР 125-14, ПР 125-14Б, ПС 25-9 |
430085 | П 200-72 | С 161, ПК 4051 |
430087 | - | НП 1376-1 |
430088 | - | НП 1373-1 |
430090 | П 200-74 | С 680 |
430091 | П 200-76 | ПВ 566, НП 722-1 |
430094 | П 200-80 | ПК 436-57 |
430096 | П 200-82 | С 166, НП 970-1, ПС 25-46 |
430099 | П 200-86 | ПР 125-15, ПС 25-5 |
430100 | - | ПВ 1433-2, ПК 14562 |
430102 | П 200-87 | ПК 436-30 |
430103 | П 200-88 | ПК 436-34 |
430104 | П 200-89 | С 857 |
430106 | П 200-90 | ПК 0188 |
430108 | П 200-92 | ПА 156 |
430110 | П 200-94 | ПВ 815 |
430112 | П 200-96 | ПВ 444, НП 1590 |
430113 | - | ПВ 1433-1, ПК 14561 |
430114 | П 200-102, П 200-104 | ПК 436-56 |
430115 | П 200-98, П 200-100 | ПК 436-55 |
430116 | П 200-106, П 200-108 | ПК 436-54 |
430117 | - | ПК 15815 |
430118 | - | ПК 17911 |
430121 | П 200-110 | ПВ 574-3, ПК 20002 |
430126 | - | ПК 15814 |
430127 | П 200-120 | Ш 70, ПК 4304 |
430128 | П 200-118 | ПВ 816 |
430129 | П 200-124 | ПК 436-53 |
430130 | П 200-124 | ПК 436-68 |
430131 | П 200-126 | ПК 0179 |
430133 | П 200-128 | ПК 436-44 |
430134 | П 200-130 | ПС 25-47, НП 1063-1 |
430135 | - | ПК 16359-3 |
430137 | П 200-132 | ПК 0163 |
430139 | П 200-136 | ПК 436-58 |
430140 | П 200-138 | ПК 0103 |
430141 | - | ПК 17938 |
430142 | - | ПК 17313, С 1733 |
430143 | - | НП 1914 |
430144 | - | ПК 18821 |
430145 | - | ПК 2332 |
430146 | - | ПК 2684 |
430147 | - | ПК 12518-12 |
430148 | - | ПК 19903 |
430149 | - | ПК 18820 |
430150 | - | ПК 18315 |
430151 | - | НП 1468-1 |
430152 | - | ПК 8543 |
430153 | - | ПК 19998-1 |
430154 | - | ПК 19998-2 |
430155 | - | ПК 2496 |
430156 | - | ПК 2498 |
430157 | - | ПК 18061 |
430159 | - | ПК 18397 |
430160 | - | ПК 2467 |
430161 | - | КП 192 |
430162 | - | ПК 2078 |
430163 | - | ПК 2079 |
430164 | - | ПК 18982 |
430165 | - | ПК 2419 |
430167 | - | ПК 2527 |
430169 | - | ПС 885-1104 |
430715 | - | ПК 18312 |
430717 | - | ПК 5045 |
430721 | - | ПВ 1840, ПК 19503 |
430722 | - | НП 1757 |
430724 | - | ПК 14685 |
430725 | - | ПК 15196, С 1324 |
430726 | - | С 1789 |
430728 | - | НП 1408-1 |
УДК 669.715-42-126:006.354 | МКС 77.150.10 |
Ключевые слова: профили прессованные равнополочные прямоугольные, сплавы алюминиевые и магниевые, номер профилей, размеры, теоретическая масса | |
