Постановлением Государственного
комитета СССР по управлению
качеством продукции и стандартам
от 24 августа 1990 г. N 2454
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ
РАВНОПОЛОЧНОГО ДВУТАВРОВОГО СЕЧЕНИЯ
ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
СОРТАМЕНТ
Extruded rectangular equishelf H-beam section shapes
of aluminium and magnesium alloys. Dimensions
ГОСТ 13621-90
ОКП 18 0043
Дата введения
1 января 1992 года
1. Разработан и внесен Министерством авиационной промышленности СССР.
Разработчики: Г.С. Макаров, д-р техн. наук, В.Ф. Николаев, В.К. Николаев.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 24.08.90 N 2454.
3. Периодичность проверки - 5 лет.
4. Взамен ГОСТ 13621-79.
5. Ссылочные нормативно-технические документы
─────────────────────────────────────────┬─────────────────────────────────
Обозначение НТД, на который дана ссылка │ Номер пункта
─────────────────────────────────────────┼─────────────────────────────────
Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей равнополочного двутаврового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

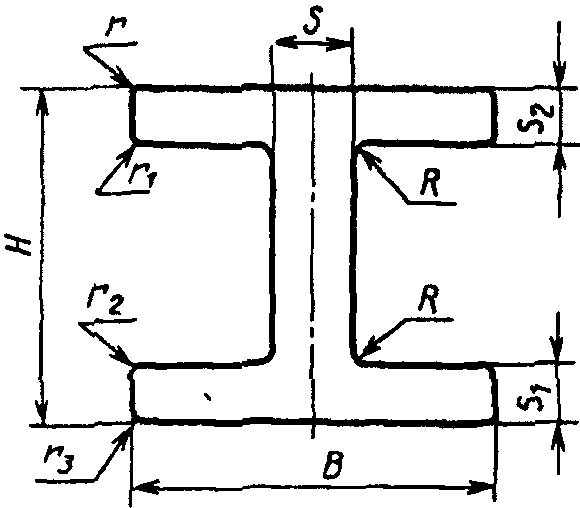

1. Номера профилей и их размеры должны соответствовать приведенным на чертеже и в табл. 1.
───────┬─────┬─────┬────┬────┬────┬────┬────────┬─────────┬────────────────
Номер │ H │ B │ S │ S │ S │ R │Площадь │Диаметр │ Теоретическая
профиля│ │ │ │ 1 │ 2 │ │сечения,│описанной│ масса 1 м, кг
├─────┴─────┴────┴────┴────┴────┤ см2 │окружнос-├────────┬───────
│ мм │ │ти, мм │Алюмини-│Магние-
│ │ │ │евый │вый
│ │ │ │сплав │сплав
───────┼─────┬─────┬────┬────┬────┬────┼────────┼─────────┼────────┼───────
430001 │ 5,0│ 13,0│ 3,0│ 1,5│ 1,5│ 1,0│ 0,459│ 14 │ 0,131 │ 0,083
430141 │ 6,0│ 25,0│15,0│ 2,0│ 2,0│ - │ 1,300│ 26 │ 0,370 │ 0,234
430003 │ 8,0│ 14,0│ 6,0│ 2,0│ 2,0│ - │ 0,800│ 16 │ 0,228 │ 0,144
430721 │ 9,0│ 24,0│ 4,0│ 2,0│ 2,0│ - │ 1,160│ 26 │ 0,331 │ 0,209
430722 │ 13,0│ 18,0│ 1,5│ 1,5│ 1,5│ 1,0│ 0,699│ 22 │ 0,199 │ 0,126
430005 │ 13,0│ 22,0│ 2,0│ 1,5│ 1,5│ - │ 0,860│ 26 │ 0,245 │ 0,155
430006 │ 14,0│ 18,0│ 2,5│ 2,5│ 2,5│ 2,0│ 1,159│ 23 │ 0,330 │ 0,209
430007 │ 15,0│ 7,0│ 1,5│ 1,5│ 1,5│ 0,5│ 0,392│ 17 │ 0,112 │ 0,071
430142 │ 17,0│ 20,0│ 4,0│ 4,0│ 4,0│ 3,0│ 2,037│ 26 │ 0,581 │ 0,367
430724 │ 18,0│ 24,0│ 2,0│ 5,5│ 5,5│ 3,0│ 2,857│ 30 │ 0,814 │ 0,514
430009 │ 18,6│ 22,0│ 3,0│ 6,5│ 6,5│ 2,8│ 3,095│ 29 │ 0,882 │ 0,557
430010 │ 20,0│ 30,0│ 1,5│ 1,5│ 1,5│ 2,0│ 1,189│ 36 │ 0,339 │ 0,214
430012 │ 23,0│ 34,5│ 2,0│ 2,0│ 2,0│ 2,0│ 1,794│ 41 │ 0,511 │ 0,323
430013 │ 23,0│ 38,0│ 1,2│ 1,2│ 1,2│ 1,5│ 1,179│ 44 │ 0,336 │ 0,212
430014 │ 25,0│ 36,0│ 2,0│ 2,0│ 2,0│ 2,5│ 1,914│ 44 │ 0,545 │ 0,344
430015 │ 26,0│ 16,5│11,0│ 6,0│ 5,0│ 0,5│ 3,467│ 31 │ 0,988 │ 0,624
430725 │ 26,0│ 28,0│ 4,0│10,0│10,0│ 3,0│ 5,917│ 38 │ 1,686 │ 1,065
430016 │ 26,0│ 34,5│ 3,5│ 3,5│ 3,5│ 3,0│ 3,157│ 43 │ 0,900 │ 0,568
430017 │ 28,0│ 19,0│ 1,2│ 1,2│ 1,2│ 1,0│ 0,772│ 34 │ 0,220 │ 0,139
430143 │ 28,0│ 19,0│ 1,5│ 1,5│ 2,2│ 1,0│ 1,076│ 34 │ 0,307 │ 0,194
430726 │ 28,0│ 28,0│ 4,0│11,0│11,0│ 3,0│ 6,477│ 40 │ 1,846 │ 1,166
430021 │ 28,5│ 22,0│ 2,0│ 2,0│ 2,0│ 2,0│ 1,404│ 36 │ 0,400 │ 0,253
430022 │ 30,0│ 30,0│ 1,5│ 2,0│ 2,0│ 2,0│ 1,624│ 42 │ 0,463 │ 0,292
430023 │ 30,0│ 34,0│ 2,0│ 3,5│ 2,0│ 3,0│ 2,437│ 45 │ 0,695 │ 0,439
430144 │ 33,0│ 34,0│ 2,0│ 2,0│ 2,0│ 2,0│ 1,974│ 47 │ 0,563 │ 0,355
430145 │ 34,0│ 50,0│ 2,5│ 3,5│ 2,5│ 3,0│ 3,777│ 60 │ 1,077 │ 0,680
430025 │ 35,0│ 30,0│ 2,0│ 2,5│ 2,5│ 2,5│ 2,154│ 46 │ 0,614 │ 0,388
430715 │ 35,0│ 36,0│ 4,0│ 7,0│ 4,0│ 3,0│ 4,997│ 50 │ 1,424 │ 0,900
430027 │ 35,0│ 40,0│ 4,0│10,0│ 5,0│ 3,0│ 6,877│ 53 │ 1,960 │ 1,238
430146 │ 35,0│ 45,0│ 2,0│ 2,5│ 2,5│ 3,0│ 2,927│ 57 │ 0,834 │ 0,527
430028 │ 35,0│ 60,0│ 5,0│ 5,0│ 5,0│12,5│ 8,591│ 69 │ 2,449 │ 1,546
430728 │ 35,6│ 4,0│ 2,0│ 4,0│ 4,0│ 0,3│ 0,873│ 36 │ 0,249 │ 0,157
430147 │ 36,0│ 32,0│ 3,0│ 4,0│ 3,5│ 3,0│ 3,332│ 48 │ 0,950 │ 0,600
430029 │ 36,0│ 34,0│ 2,0│ 4,0│ 3,0│ 2,0│ 2,994│ 50 │ 0,853 │ 0,539
430148 │ 36,0│ 44,0│ 4,0│ 4,0│ 4,0│ 2,0│ 4,674│ 57 │ 1,332 │ 0,841
430030 │ 36,0│ 70,0│31,5│ 4,5│ 4,5│ 5,0│ 15,020│ 79 │ 4,281 │ 2,704
430032 │ 37,0│ 18,0│ 4,0│ 4,0│ 4,0│ 4,0│ 2,737│ 41 │ 0,780 │ 0,493
430149 │ 37,0│ 34,0│ 4,0│ 5,0│ 7,2│ 2,0│ 5,174│ 50 │ 1,475 │ 0,931
430034 │ 37,0│ 34,0│ 4,5│ 5,0│ 3,0│ 2,0│ 4,059│ 50 │ 1,157 │ 0,731
430036 │ 37,0│ 45,0│15,0│ 2,0│ 2,0│ 3,0│ 6,827│ 58 │ 1,946 │ 1,229
430150 │ 38,0│ 40,0│ 3,0│ 4,0│ 5,0│ 3,0│ 4,547│ 55 │ 1,296 │ 0,819
430038 │ 38,0│ 40,0│ 4,0│10,0│ 8,0│ 3,0│ 8,077│ 55 │ 2,302 │ 1,454
430039 │ 40,0│ 40,0│ 2,0│ 3,5│ 3,5│ 3,5│ 3,565│ 57 │ 1,016 │ 0,642
430040 │ 40,0│ 40,0│ 4,0│13,0│10,0│ 2,5│ 9,934│ 57 │ 2,831 │ 1,788
430151 │ 40,0│ 50,0│ 2,0│ 3,0│ 6,0│ 3,0│ 5,197│ 64 │ 1,481 │ 0,936
430041 │ 40,0│ 50,0│ 2,0│ 3,5│ 3,5│ 3,5│ 4,265│ 64 │ 1,216 │ 0,768
430152 │ 40,0│ 50,0│ 3,5│13,0│ 4,5│ 3,0│ 9,615│ 64 │ 2,740 │ 1,731
430042 │ 40,0│ 54,0│ 8,0│15,0│15,0│ 3,0│ 17,077│ 67 │ 4,867 │ 3,074
430153 │ 40,0│ 60,0│ 2,5│ 3,5│ 3,5│ 3,0│ 5,102│ 72 │ 1,454 │ 0,918
430154 │ 40,0│ 60,0│ 3,5│ 4,5│ 4,5│ 3,5│ 6,590│ 72 │ 1,878 │ 1,186
430043 │ 40,0│ 63,0│13,0│12,0│10,0│ 3,0│ 16,277│ 75 │ 4,639 │ 2,930
430044 │ 43,0│ 48,0│ 2,5│ 2,5│ 2,5│ 2,5│ 3,404│ 64 │ 0,970 │ 0,613
430045 │ 43,0│ 48,0│ 3,0│ 2,5│ 2,5│ 4,0│ 3,677│ 64 │ 1,048 │ 0,662
430046 │ 43,0│ 50,0│ 3,0│ 9,0│ 5,0│ 4,0│ 8,007│ 66 │ 2,282 │ 1,441
430047 │ 43,0│ 68,0│10,0│ 8,0│ 8,0│ 5,0│ 13,795│ 80 │ 3,931 │ 2,483
430155 │ 45,0│ 50,0│ 6,0│15,0│ 5,0│ 4,0│ 11,637│ 67 │ 3,317 │ 2,095
430156 │ 45,0│ 52,0│ 5,0│ 6,0│ 6,0│ 4,0│ 8,027│ 69 │ 2,288 │ 1,445
430049 │ 48,0│ 40,0│ 2,5│ 3,0│ 3,0│ 4,0│ 3,587│ 62 │ 1,022 │ 0,646
430050 │ 50,0│ 10,0│ 3,0│ 3,0│ 3,0│ 1,0│ 1,929│ 51 │ 0,550 │ 0,347
430051 │ 50,0│ 45,0│ 2,0│ 2,5│ 2,5│ 3,0│ 3,227│ 67 │ 0,920 │ 0,581
430052 │ 50,0│ 45,0│ 7,0│ 8,0│ 7,0│ 3,0│ 9,277│ 67 │ 2,644 │ 1,670
430053 │ 50,0│ 50,0│ 2,5│ 4,0│ 4,0│ 4,0│ 5,187│ 71 │ 1,478 │ 0,934
430056 │ 54,0│ 40,0│ 6,0│ 7,0│ 7,0│ 4,0│ 8,137│ 67 │ 2,319 │ 1,465
430057 │ 57,0│ 48,0│ 8,0│ 8,0│ 8,0│ 3,0│ 11,037│ 75 │ 3,146 │ 1,987
430058 │ 57,0│ 93,0│ 7,0│ 8,0│ 8,0│ 3,0│ 17,827│ 109 │ 5,081 │ 3,209
430059 │ 60,0│ 40,0│ 3,0│ 5,0│ 2,5│ 2,0│ 4,609│ 72 │ 1,314 │ 0,830
430060 │ 60,0│ 50,0│ 3,0│ 3,0│ 3,0│ 6,0│ 4,929│ 78 │ 1,405 │ 0,887
430157 │ 60,0│ 50,0│ 4,0│ 4,0│ 4,0│ 4,0│ 6,217│ 78 │ 1,772 │ 1,119
430062 │ 60,0│ 70,0│ 3,0│ 5,0│ 5,0│ 5,0│ 8,715│ 92 │ 2,484 │ 1,569
430159 │ 62,0│ 50,0│ 3,0│ 8,0│ 4,0│ 3,0│ 7,577│ 80 │ 2,160 │ 1,364
430063 │ 68,0│ 38,0│ 2,5│ 2,5│ 2,5│ 2,0│ 3,509│ 78 │ 1,000 │ 0,632
430064 │ 69,0│110,0│ 4,0│ 8,5│ 8,5│ 6,0│ 21,089│ 130 │ 6,010 │ 3,796
430161 │ 70,0│ 40,0│20,0│20,0│20,0│ - │ 22,000│ 81 │ 6,270 │ 3,960
430065 │ 70,0│ 45,0│ 3,0│ 4,0│ 4,0│ 3,0│ 5,537│ 83 │ 1,578 │ 0,997
430066 │ 70,0│ 50,0│ 4,0│ 4,0│ 4,0│ 3,0│ 6,557│ 86 │ 1,869 │ 1,180
430067 │ 70,0│ 50,0│ 6,0│ 7,5│ 7,5│ 4,0│ 10,937│ 86 │ 3,117 │ 1,969
430068 │ 70,0│ 52,0│ 5,0│ 6,0│ 5,5│ 5,0│ 9,120│ 87 │ 2,599 │ 1,642
430160 │ 70,0│ 60,0│ 4,0│ 5,0│ 5,0│ 5,0│ 8,615│ 92 │ 2,455 │ 1,551
430070 │ 70,0│ 62,0│ 6,0│ 8,0│ 7,0│ 3,0│ 12,677│ 94 │ 3,613 │ 2,282
430071 │ 75,0│ 50,0│ 3,0│ 7,0│ 5,0│ 3,0│ 7,967│ 90 │ 2,271 │ 1,434
430073 │ 80,0│ 50,0│ 2,0│ 3,0│ 3,0│ 3,0│ 4,557│ 94 │ 1,299 │ 0,820
430075 │ 80,0│ 65,0│ 3,0│ 4,0│ 4,0│ 3,0│ 7,437│ 103 │ 2,120 │ 1,339
430076 │ 80,0│ 68,0│ 8,0│ 4,0│ 4,0│ 5,0│ 11,415│ 105 │ 3,253 │ 2,055
430078 │ 80,0│ 85,0│ 6,0│ 5,0│ 5,0│ 3,0│ 12,777│ 117 │ 3,642 │ 2,300
430079 │ 85,0│ 90,0│ 5,0│18,0│11,0│ 5,0│ 29,115│ 124 │ 8,298 │ 5,241
430080 │ 86,0│ 60,0│ 9,0│ 8,0│ 8,0│ 3,0│ 15,977│ 105 │ 4,554 │ 2,876
430081 │ 86,0│ 95,0│ 9,0│ 8,0│ 8,0│ 3,0│ 21,577│ 128 │ 6,150 │ 3,884
430162 │ 90,0│ 70,0│ 5,0│ 7,0│ 7,0│ 5,0│ 13,815│ 114 │ 3,937 │ 2,487
430163 │ 90,0│ 70,0│ 7,0│10,0│10,0│ 5,0│ 19,115│ 114 │ 5,448 │ 3,441
430085 │ 90,0│125,0│15,0│25,0│25,0│ 6,0│ 68,809│ 154 │ 19,611 │ 12,386
430087 │ 95,0│ 64,0│ 3,0│ 7,5│ 7,5│ 5,0│ 12,215│ 115 │ 3,481 │ 2,199
430088 │ 95,0│ 90,0│ 3,0│ 7,0│ 7,0│ 3,0│ 15,107│ 131 │ 4,306 │ 2,719
430090 │ 97,5│ 50,0│ 2,0│ 2,5│ 2,0│ 4,0│ 4,247│ 110 │ 1,210 │ 0,765
430091 │100,0│ 40,0│ 3,0│ 4,0│ 4,0│ 3,0│ 6,037│ 108 │ 1,721 │ 1,087
430164 │100,0│ 50,0│ 3,0│ 4,0│ 4,0│ 3,0│ 6,837│ 112 │ 1,949 │ 1,231
430094 │100,0│ 54,0│ 3,0│ 3,0│ 2,5│ 4,0│ 5,942│ 114 │ 1,694 │ 1,070
430096 │100,0│ 58,0│ 2,0│ 4,0│ 3,0│ 4,0│ 6,057│ 116 │ 1,726 │ 1,090
430099 │102,0│ 38,0│ 1,8│ 2,0│ 2,0│ 3,0│ 3,361│ 109 │ 0,958 │ 0,605
430100 │105,0│ 40,0│ 4,0│ 6,0│ 6,0│ 3,0│ 8,597│ 112 │ 2,450 │ 1,548
430165 │107,0│ 57,0│10,0│14,0│14,0│ 2,0│ 23,894│ 121 │ 6,810 │ 4,301
430102 │117,0│ 40,0│ 3,0│ 3,0│ 3,0│ 3,0│ 5,807│ 124 │ 1,655 │ 1,045
430103 │120,0│ 45,0│ 2,0│ 3,0│ 3,0│ 3,0│ 5,057│ 128 │ 1,441 │ 0,910
430104 │120,0│ 50,0│ 2,2│ 2,2│ 2,2│ 5,0│ 4,958│ 130 │ 1,413 │ 0,892
430106 │120,0│100,0│10,0│12,0│12,0│ 5,0│ 33,815│ 156 │ 9,637 │ 6,087
430167 │122,0│ 53,0│ 7,0│ 5,0│ 5,0│ 5,0│ 13,355│ 133 │ 3,806 │ 2,404
430108 │128,0│ 44,0│ 2,5│ 5,0│ 4,0│ 5,0│ 7,150│ 135 │ 2,038 │ 1,287
430110 │140,0│ 82,0│ 5,2│10,0│10,0│10,0│ 23,499│ 162 │ 6,697 │ 4,230
430112 │150,0│ 40,0│ 3,0│ 5,0│ 5,0│ 3,0│ 8,277│ 155 │ 2,359 │ 1,490
430113 │150,0│ 40,0│ 5,0│ 7,0│ 7,0│ 3,0│ 12,477│ 155 │ 3,556 │ 2,246
430114 │150,0│ 54,0│ 3,0│ 3,0│ 2,5│ 4,0│ 7,442│ 159 │ 2,121 │ 1,340
430115 │150,0│ 54,0│ 3,5│ 4,0│ 3,5│ 4,0│ 9,175│ 159 │ 2,615 │ 1,651
430116 │150,0│ 54,0│ 4,0│ 5,0│ 3,5│ 5,0│ 10,465│ 159 │ 2,982 │ 1,884
430117 │150,0│ 60,0│ 4,0│ 6,0│ 6,0│ 3,0│ 12,797│ 162 │ 3,647 │ 2,304
430118 │156,0│ 55,0│ 3,0│ 6,5│ 6,5│ 4,0│ 11,577│ 165 │ 3,300 │ 2,084
430121 │160,0│150,0│ 7,0│ 8,0│ 8,0│ 3,0│ 34,157│ 219 │ 9,735 │ 6,148
430169 │180,0│200,0│ 7,0│ 7,0│ 7,0│ 5,0│ 39,835│ 269 │ 11,353 │ 7,170
430126 │200,0│ 60,0│ 4,0│ 6,0│ 6,0│ 3,0│ 14,797│ 209 │ 4,217 │ 2,664
430127 │200,0│ 60,0│ 4,5│ 4,5│ 4,5│ 5,0│ 14,210│ 209 │ 4,050 │ 2,558
430128 │200,0│180,0│ 8,0│16,0│16,0│10,0│ 71,898│ 269 │ 20,491 │ 12,942
430717 │224,0│ 85,0│38,0│70,0│70,0│10,0│ 151,779│ 240 │ 43,257 │ 27,320
430129 │240,0│105,0│ 5,5│ 6,7│ 6,7│ 5,0│ 26,748│ 262 │ 7,623 │ 4,815
430130 │240,0│105,0│ 5,5│ 6,7│ 6,7│11,0│ 27,572│ 262 │ 7,858 │ 4,963
430131 │240,0│105,0│ 6,0│ 6,0│ 6,0│10,0│ 27,139│ 262 │ 7,734 │ 4,885
430133 │240,0│120,0│ 4,0│ 5,0│ 5,0│ 5,0│ 21,415│ 268 │ 6,103 │ 3,855
430134 │240,0│125,0│15,0│18,0│18,0│ 8,0│ 76,149│ 271 │ 21,703 │ 13,707
430135 │260,0│100,0│ 6,0│12,0│12,0│ 5,0│ 38,375│ 279 │ 10,937 │ 6,907
430137 │300,0│175,0│11,0│11,0│11,0│22,0│ 73,235│ 347 │ 20,872 │ 13,182
430139 │400,0│150,0│ 8,0│17,0│17,0│10,0│ 81,139│ 427 │ 23,124 │ 14,605
430140 │500,0│200,0│15,0│22,0│22,0│ 5,0│ 156,615│ 539 │ 44,635 │ 28,191
Примечания:
1. Значения радиусов скругления R, не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617.
2. Радиусы притупления острых кромок
должны соответствовать требованиям ГОСТ 8617.
должны соответствовать требованиям ГОСТ 8617.2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.
Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.
3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в Приложении 1.
4. Соответствие номеров профилей ранее действующим обозначениям приведено в Приложении 2.
Справочное
1. ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ
ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ
ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ
Алюминий всех марок - 0,950
Сплавы марок: АМц - 0,958
АМцС - 0,958
АМг2 - 0,940
АМг3 - 0,937
АМг5 - 0,930
АМг6 - 0,926
1561 - 0,930
Д1 - 0,982
Д16 - 0,976
Д16ч - 0,976
Д19ч - 0,968
Д20 - 0,996
АВ - 0,947
К48-2 - 0,972
К48-2пч - 0,972
АД31 - 0,950
АД33 - 0,951
АД35 - 0,954
1915 - 0,972
1920 - 0,954
1925 - 0,972
1935 - 0,977
1985ч - 0,948
АД31Е - 0,950
1980 - 0,968
ВД1 - 0,982
АВД1-1 - 0,982
АКМ - 0,970
М40 - 0,965
АК4 - 0,970
АК6 - 0,962
АК4-1 - 0,982
АК4-1ч - 0,982
ВАД1 - 0,965
ВД17 - 0,965
2. ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ
ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ
ИЗ МАГНИЕВЫХ СПЛАВОВ
Сплавы марок: МА1 - 0,978
МА2 - 0,989
МА2-1 - 0,990
МА2-1пч - 0,990
МА8 - 0,989
МА12 - 0,989
Справочное
Таблица 2
────────────┬────────────────────┬─────────────────────────────────────────
Номер │Обозначение профиля │ Обозначение профиля по чертежам
профиля │ по каталогу 1966 г.│
────────────┼────────────────────┼─────────────────────────────────────────
430001 │П 200-2 │АПР 29, ПК 436-2А,
│П 4684-2 │НП 121-1, ПС 25-3, ПК 436-2
430003 │ - │ПВ 1336
430005 │П 200-4 │ПС 885-290, ПВ 1890
430006 │П 200-3 │С 879
430007 │П 200-6 │ПВ 882, ПВ 324
430009 │ - │ПК 14684
430010 │П 200-9 │С 710, ПК 11774
430012 │П 200-10 │НП 579-1
430013 │П 200-12 │ПР 125-10, ПС 25-6
430014 │ - │ПК 17259
430015 │П 916-2 │ПК 9255
430016 │П 200-14 │ПР 125-11, ПС 25-7
430017 │П 200-15 │ПВ 1265, ПК 13486, ПС 25-57
430021 │П 200-16 │ПВ 1371, ПП 156-5, ПК 436-16
430022 │П 200-18 │ПР 125-1, ПК 8524
430023 │ - │ПК 14067
430025 │П 200-22 │ПР 125-2, ПС 25-29
430027 │ - │ПК 14087
430028 │П 4684-4 │ПК 439, ПС 331, ПК 439А
430029 │ - │ПК 16980-1
430030 │П 200-24 │ПП 257-13, ПК 436-18
430032 │П 200-26 │ПВ 538, ПК 9507
430034 │ - │ПК 17251-1
430036 │П 200-28 │ПП 257-3, ПК 436-21
430038 │П 200-29 │ПК 16979, ПК 436-67
430039 │ - │ПК 16324, ПК 16203
430040 │ - │ПК 17261-1
430041 │П 200-30 │ПР 125-3
430042 │ - │ПК 15035
430043 │ - │ПК 16979-2
430044 │ - │ПК 14605
430045 │ - │ПК 16063
430046 │ - │ПК 17526
430047 │П 200-32 │ПК 436-22, ПП 257-11, ПС 25-50,
│ │ПК 436-22А
430049 │П 200-34 │ПС 25-28, С 2164, НП 1760
430050 │П 200-35 │ПК 0985
430051 │ - │ПК 17369
430052 │ - │ПК 17101
430053 │П 200-36 │ПР 125-4
430056 │П 200-38 │ПП 257-2, ПК 436-20
430057 │П 200-40 │ПК 436-17, ПП 156-6, ПС 25-66
430058 │П 200-42 │ПР 125-12, ПС 25-2
430059 │П 200-44 │С 714, ПК 436-47
430060 │ - │ПК 18154
430062 │П 200-46 │ПР 125-5
430063 │П 200-48 │ПР 125-13А, ПР 125-13, ПС 25-8
430064 │П 200-50 │ПП 257-14, НП 1255-1
430065 │П 200-52 │ПК 436-41, ПС 25-48
│П 200-54 │
430066 │П 200-56 │С 565, ПК 4305, ПВ 2012, ПК 436-61,
│ │ПК 20003, НП 1949
430067 │П 200-58 │С 2247, ПК 436-19, ПП 257-1, ПС 25-36,
│ │ПВ 1783
430068 │ - │ПК 14124-2
430070 │ - │ПК 14124-1
430071 │П 200-60 │ПК 436-40, ПС 25-45
430073 │ - │С 1204
430075 │ - │С 1170, ПК 14534
430076 │П 200-62 │ПК 437-3
430078 │П 200-64 │ПК 437-4
430079 │П 200-65 │ПК 12094
430080 │П 200-66 │С 639
430081 │П 200-68 │ПР 125-14, ПР 125-14Б, ПС 25-9
430085 │П 200-72 │С 161, ПК 4051
430087 │ - │НП 1376-1
430088 │ - │НП 1373-1
430090 │П 200-74 │С 680
430091 │П 200-76 │ПВ 566, НП 722-1
430094 │П 200-80 │ПК 436-57
430096 │П 200-82 │С 166, НП 970-1, ПС 25-46
430099 │П 200-86 │ПР 125-15, ПС 25-5
430100 │ - │ПВ 1433-2, ПК 14562
430102 │П 200-87 │ПК 436-30
430103 │П 200-88 │ПК 436-34
430104 │П 200-89 │С 857
430106 │П 200-90 │ПК 0188
430108 │П 200-92 │ПА 156
430110 │П 200-94 │ПВ 815
430112 │П 200-96 │ПВ 444, НП 1590
430113 │ - │ПВ 1433-1, ПК 14561
430114 │П 200-102 │ПК 436-56
│П 200-104 │
430115 │П 200-98 │ПК 436-55
│П 200-100 │
430116 │П 200-106 │ПК 436-54
│П 200-108 │
430117 │ - │ПК 15815
430118 │ - │ПК 17911
430121 │П 200-110 │ПВ 574-3, ПК 20002
430126 │ - │ПК 15814
430127 │П 200-120 │Ш 70, ПК 4304
430128 │П 200-118 │ПВ 816
430129 │П 200-124 │ПК 436-53
430130 │П 200-124 │ПК 436-68
430131 │П 200-126 │ПК 0179
430133 │П 200-128 │ПК 436-44
430134 │П 200-130 │ПС 25-47, НП 1063-1
430135 │ - │ПК 16359-3
430137 │П 200-132 │ПК 0163
430139 │П 200-136 │ПК 436-58
430140 │П 200-138 │ПК 0103
430141 │ - │ПК 17938
430142 │ - │ПК 17313, С 1733
430143 │ - │НП 1914
430144 │ - │ПК 18821
430145 │ - │ПК 2332
430146 │ - │ПК 2684
430147 │ - │ПК 12518-12
430148 │ - │ПК 19903
430149 │ - │ПК 18820
430150 │ - │ПК 18315
430151 │ - │НП 1468-1
430152 │ - │ПК 8543
430153 │ - │ПК 19998-1
430154 │ - │ПК 19998-2
430155 │ - │ПК 2496
430156 │ - │ПК 2498
430157 │ - │ПК 18061
430159 │ - │ПК 18397
430160 │ - │ПК 2467
430161 │ - │КП 192
430162 │ - │ПК 2078
430163 │ - │ПК 2079
430164 │ - │ПК 18982
430165 │ - │ПК 2419
430167 │ - │ПК 2527
430169 │ - │ПС 885-1104
430715 │ - │ПК 18312
430717 │ - │ПК 5045
430721 │ - │ПВ 1840, ПК 19503
430722 │ - │НП 1757
430724 │ - │ПК 14685
430725 │ - │ПК 15196, С 1324
430726 │ - │С 1789
430728 │ - │НП 1408-1
