Утверждены и введены в действие
Постановлением Государственного
комитета СССР по стандартам
от 19 марта 1980 г. N 1226
РУКОВОДЯЩИЙ НОРМАТИВНЫЙ ДОКУМЕНТ
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
НАДЕЖНОСТЬ В ТЕХНИКЕ. МЕТОДЫ ВЫБОРА, РЕГУЛИРОВАНИЯ
И КОНТРОЛЯ СРЕД ДЛЯ ГАЗОВОГО И ЖИДКОСТНОГО АЗОТИРОВАНИЯ
РД 50-186-80
РДМУ
Введены впервые
Утверждены Постановлением Госстандарта от 19 марта 1980 г. N 1226, срок введения установлен с 1 июля 1981 г.
РАЗРАБОТАНЫ Министерством высшего и среднего специального образования СССР, Государственным комитетом СССР по стандартам
ИСПОЛНИТЕЛИ
Ю.М. Лахтин; В.Н. Гурашев (руководители темы); Я.Д. Коган; Г.В. Гладова; Т.К. Кантерина; В.А. Бородин; А.Н. Мальшаков
ВНЕСЕНЫ Министерством высшего и среднего специального образования СССР
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19 марта 1980 г. N 1226
Настоящие методические указания предназначены для предприятий, производственных объединений и организаций, применяющих азотирование как метод поверхностного упрочнения изделий для повышения их надежности.
Методические указания устанавливают области применения газового и жидкостного азотирования, выбор насыщающих сред в зависимости от назначения упрочненных изделий, режимы азотирования, методы регулирования и контроля процессов азотирования.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Азотирование применяют с целью повышения поверхностной твердости, износостойкости, теплостойкости, усталостной прочности и коррозионной стойкости изделий машиностроения.
1.2. Процессы азотирования классифицируют в зависимости от температуры проведения процесса, способа нагрева и агрегатного состояния насыщающей среды. Классификация процессов азотирования представлена на чертеже.
Примечание. В настоящих методических указаниях рассмотрены вопросы низкотемпературного газового и жидкостного азотирования сталей.

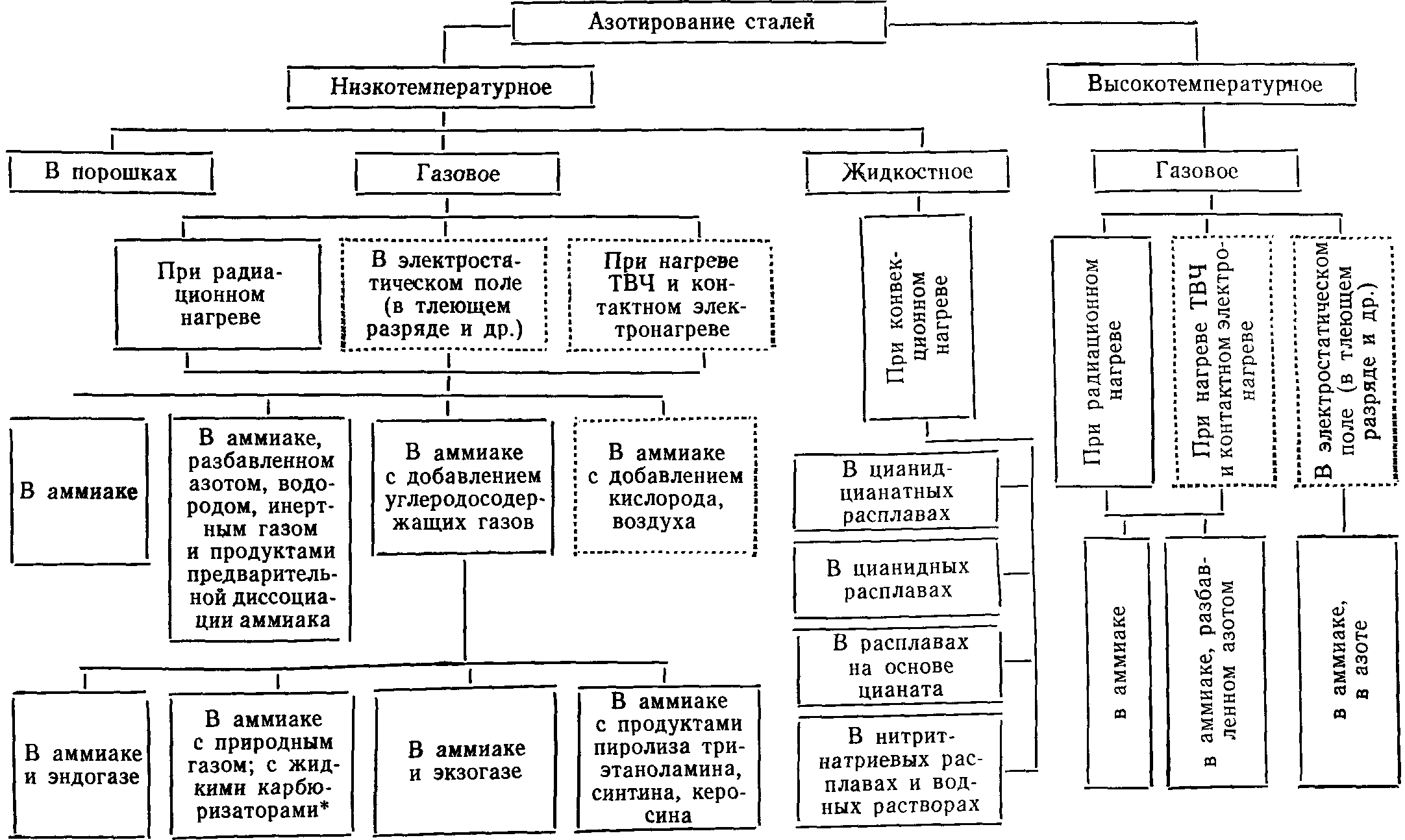

Классификация процессов азотирования
- перспективные процессы азотирования
--------------------------------
<*> Процесс называется углеродоазотированием (РС 2256 СЭВ).
1.3. Технологические возможности процесса азотирования позволяют создавать на металлах и сплавах поверхностные диффузионные слои, которые в сочетании с объемными свойствами материала придают изделиям комплекс механических и физико-химических свойств, определяющих их эксплуатационную надежность.
1.4. Выбор соответствующей марки стали, температурно-временного режима азотирования и состава насыщающей среды обеспечивает создание механических и физико-химических свойств диффузионного слоя. Это достигается за счет образования в поверхностном слое изделия высокоазотистых нитридных или карбонитридных фаз и диффузионной зоны внутреннего азотирования.
1.4.1. Нитридная (карбонитридная) зона оптимального состава и строения поверхности изделий обеспечивает им высокую коррозионную стойкость, износо- и задиростойкость.
1.4.2. Диффузионный слой с развитой зоной внутреннего азотирования способствует повышению пределов прочности и выносливости изделий.
1.4.3. Оптимизацию структуры, строения, плотности и размеров нитридной (карбонитридной) зоны и зоны внутреннего азотирования для данного материала осуществляют регулированием активности насыщающих сред и применением оптимальных режимов химико-термической обработки.
1.5. Эффект азотирования в значительной мере зависит от правильного проведения подготовительных и заключительных операций <*>.
--------------------------------
<*> Методы оценки показателей качества азотированного слоя (см. Рекомендации "Упрочнение стальных изделий химико-термической обработкой. Поверхностное насыщение углеродом и азотом. Методы оценки показателей качества". М., Изд-во стандартов, 1976, 63 с.).
1.5.1. Для получения требуемого комплекса физико-механических свойств поверхностного слоя и сердцевины перед азотированием изделия подвергают термической обработке. Температуру отпуска после закалки назначают на 20 - 30 °C выше температуры азотирования.
Примечание. Для некоторых сталей существует возможность совмещения режима отпуска (старения) с процессом азотирования.
1.5.2. С целью предотвращения снижения толщины диффузионного слоя и получения "пятнистой" твердости перед азотированием производят специальную подготовку поверхности изделий.
1.5.2.1. Поверхность изделий перед азотированием обезжиривают для удаления следов масла, эмульсии и т.п. электролитическим методом или промывают в различных растворителях, например, МЛ-51, МЛ-52 (ТУ 84-228-71), КМ-1 (ТУ 38-10706-76).
1.5.2.2. Коррозионно-стойкие стали перед азотированием подвергают травлению в водных растворах кислот для удаления окисной пленки. Для депассивации высокохромистых сталей применяют четыреххлористый углерод или хлористый аммоний.
1.5.2.3. Для местной защиты поверхности изделий от азотирования применяют: защитные обмазки; гальваническое покрытие оловом; химическое или гальваническое никелирование (для коррозионно-стойких сталей); метод окисления (для аустенитных высокомарганцовистых, дисперсионно-упрочненных сталей).
1.5.3. Азотирование - завершающая операция технологического процесса, после которой может следовать шлифование или доводка. При последующей механической обработке после азотирования возможно ухудшение качества изделий за счет частичного или неравномерного удаления поверхностных зон диффузионного слоя.
1.6. Процесс азотирования обеспечивает высокую точность изготовления изделий. После азотирования деформация изделий минимальна. Поэтому при выборе метода поверхностного упрочнения по критерию минимальной деформации предпочитают низкотемпературное азотирование другим методам химико-термической обработки.
2. СТАЛИ, ПОДВЕРГАЕМЫЕ АЗОТИРОВАНИЮ
2.1. Назначение изделия, условия эксплуатации, а также цель, с которой проводится процесс поверхностного упрочнения, определяют выбор конкретной азотируемой стали.
2.2. Процессу азотирования подвергают в принципе все стали, используемые в машиностроении.
Примечание. Не рекомендуется подвергать азотированию стали с высоким содержанием никеля (более 20%).
2.3. Выбранные стали должны обеспечивать работоспособность изделия в целом как поверхности, так и сердцевины. В первом случае это достигают оптимальными технологическими режимами азотирования, во втором - термической обработкой изделия перед азотированием.
3. ВЫБОР НАСЫЩАЮЩИХ СРЕД ДЛЯ ГАЗОВОГО
И ЖИДКОСТНОГО АЗОТИРОВАНИЯ
3.1. Идентичное строение и состав диффузионного слоя, а следовательно, и комплекс физико-механических свойств изделий получают как при газовом, так и при жидкостном азотировании.
3.2. Основными критериями выбора насыщающих сред азотирования являются:
химический состав стали;
назначение применяемого метода;
возможность управления технологическим процессом;
обеспечение непрерывности технологического процесса;
экономичность метода;
обеспечение безопасности обслуживающего персонала и охраны окружающей среды.
3.3. Состав насыщающей среды должен обеспечивать получение диффузионного слоя оптимального состава и строения, определяющего работоспособность изделий в требуемых условиях эксплуатации.
3.4. Регулирование технологического процесса обеспечивает стабильность его протекания, воспроизводимость и получение диффузионного слоя требуемого состава и строения.
4. ГАЗОВОЕ АЗОТИРОВАНИЕ
4.1. Газовое азотирование применяют для поверхностного упрочнения углеродистых и легированных конструкционных сталей и сплавов, нитраллоев для получения высокой поверхностной твердости, сохраняющейся при длительном нагреве. При газовом азотировании толщина диффузионного слоя достигает 0,5 мм.
4.2. Процесс газового азотирования позволяет осуществить регулирование процесса насыщения для получения диффузионного слоя оптимального состава и строения, непрерывность процесса азотирования изделий массового производства и обеспечение безопасности труда.
4.3. Газовое азотирование проводят в печах различной конструкции периодического и непрерывного действия - шахтных, камерных, толкательных и конвейерных. Основные типы печей приведены в справочном приложении.
4.4. Температуру азотирования выбирают в зависимости от химического состава азотируемой стали, требуемой твердости поверхности, конструктивной жесткости изделий и установленного допуска на величину деформации при азотировании. Чем выше температура азотирования, тем, при прочих равных условиях, больше толщина слоя, ниже твердость поверхности и больше деформация.
4.5. Для сокращения длительности азотирования используют двухступенчатый режим. В этом случае твердость поверхности несколько ниже, чем при азотировании с постоянной температурой, а деформация несколько больше.
4.6. В качестве насыщающей среды для газового азотирования используют:
аммиак;
аммиак, разбавленный азотом (водородом, инертным газом, продуктами диссоциации аммиака);
аммиак с добавлением углеродосодержащих газов (природный газ, эндогаз, экзогаз, продукты пиролиза триэтаноламина, синтина, керосина и др.);
аммиак с добавлением серосодержащих веществ.
4.7. Азотирование в аммиаке
4.7.1. Азотирование в аммиаке (ГОСТ 6221-75) применяют для упрочнения изделий из среднеуглеродистых сталей, работающих на износ в условиях знакопеременных нагрузок, а также для повышения стойкости режущего инструмента (сверл, метчиков, накатников и др.). Режимы азотирования наиболее распространенных сталей приведены в табл. 1 - 4.
Таблица 1
Режимы азотирования конструкционных сталей в среде аммиака
Марка стали
Температура азотирования, °C
Продолжительность выдержки, ч
Толщина слоя, мм
Твердость азотированной поверхности по Виккерсу, кгс/мм2
(не менее)
20
520 - 570
1 - 6
0,15 - 0,30
400
45
20Х
40Х
38Х2МЮА
510 +/- 10
24
0,15 - 0,35
800
510 +/- 10
48 - 60
0,50 - 0,60
900
540 +/- 10
20
0,15 - 0,35
750
540 +/- 10
40
0,30 - 0,50
850
510 +/- 10 I ступень
15
0,50 - 0,60
800
550 +/- 10 II ступень
25
520 +/- 10 I ступень
25
0,60 - 0,75
850
540 +/- 10 II ступень
40
30Х3ВА
525 +/- 10
30 - 50
0,30 - 0,55
700
20Х3МВФ
550 +/- 10
40 - 60
0,30 - 0,55
800
16Х3НВФМБ
550 +/- 10
30 - 40
0,50 - 0,70
850
40ХН2МА
520 +/- 10
50 - 60
0,50 - 0,60
500
40ХН2ВА
520 +/- 10
50 - 60
0,50 - 0,60
500
30Х2НВА
520 +/- 10
50 - 60
0,50 - 0,60
600
30Х2НВФА
520 +/- 10
50 - 60
0,50 - 0,60
600
30Х3ВА
0,50 - 0 70
700
20Х3МВФ
510 +/- 10 I ступень
25
850
30Х2НВА
550 +/- 10 II ступень
35
700
30Х2НВФА
700
40ХФА
510 +/- 10
18 - 24
0,10 - 0,60
610
Таблица 2
Режимы азотирования коррозионно-стойких жаропрочных сталей
в среде аммиака
Марка стали
Температура азотирования, °C
Продолжительность азотирования, ч
Толщина слоя, мм
Твердость азотированной поверхности по Виккерсу, кгс/мм2
(не менее)
12Х13
500 +/- 10
48
0,14 - 0,16
1000
550 +/- 10
49
0,25 - 0,30
900
600 +/- 10
48
0,35 - 0,40
800
20Х13
500 +/- 10
48
0,10 - 0,12
1000
550 +/- 10
48
0,24 - 0,28
900
600 +/- 10
48
0,33 - 0,38
750
13Х14Н3В2ФР
550 +/- 10
48
0,20 - 0,38
900
13Х11Н2В2МФ
600 +/- 10
8 - 16
0,11 - 0,22
850
15Х12Н2МВФАБ
600 +/- 10
24
0,26 - 0,30
750
45Х14Н14В2М
560 +/- 10
60
0,09 - 0,11
750
600 +/- 10
30 - 40
0,09 - 0,11
700
15Х16Н2АМ
560 +/- 10
24 - 48
0,18 - 0,28
800
12Х18Н9
12Х18Н10Т
560 +/- 10
50 - 60
0,20 - 0,25
1000
1Х12ВНМФ
680 +/- 10
6 - 10
0,25 - 0,40
800
40Г14Н9Ф2
40Г14Н9Х3ЮФ2
750 +/- 10
15 - 25
0,20 - 0,30
700
Таблица 3
Режимы азотирования мартенситно-стареющих сталей
в среде аммиака
Марка стали
Температура азотирования, °C
Продолжительность выдержки, ч
Толщина слоя, мм
Твердость азотированной поверхности по Виккерсу, кгс/мм2
(не менее)
Н18К9М5Т
500 +/- 10
24
0,25
900
450 +/- 10
48
0,25
900
03Х11Н10М2Т
550 +/- 10
36
до 0,30
800
03Х12Н9Д2ТМ
525 +/- 10
72
до 0,30
1000
600 +/- 10
12
10Х5Н2М
04Х3Н2
13Х5Т2МЛ
04Х5Н2МЮ
585 +/- 10
6 - 24
до 0,50
850
Таблица 4
Режимы азотирования инструментальных сталей в среде аммиака
Марка стали
Температура азотирования, °C
Продолжительность азотирования, ч
Толщина слоя, мм
Твердость азотированной поверхности по Виккерсу, кгс/мм2
(не менее)
Р18
510 +/- 10
0,5 - 3
0,010 - 0,025
1340
Р9
Р6М5
Р6М3
Х12М
510 +/- 10
8 - 12
0,08 - 0,12
1100
Х12Ф1
3Х2В8Ф
530 +/- 10 I ступень
12 - 16
0,20 - 0,25
1100
4Х5В2ФС
550 +/- 10 II ступень
3Х28Ф
520 +/- 10
12
0,20 - 0,25
780
4Х5В2ФС
570 +/- 10
10
900
4.7.2. При азотировании в аммиаке изделий из сталей различного назначения толщина диффузионного слоя и его свойства зависят от степени диссоциации аммиака и температурно-временных режимов азотирования.
4.7.3. Степень диссоциации аммиака (отношение объема продиссоциированного аммиака к общему объему газа, %) выбирают в зависимости от состава азотируемой стали и температуры процесса. Рекомендуемые степени диссоциации аммиака для некоторых сталей приведены в табл. 5.
Таблица 5
Рекомендуемые степени диссоциации аммиака
(газовое азотирование)
Конструкционные стали
Коррозионно-стойкие стали
Температура азотирования, °C
Степень диссоциации аммиака, %
Температура азотирования, °C
Степень диссоциации аммиака, %
510 +/- 10
15 - 40
500 +/- 10
15 - 25
530 +/- 10
30 - 50
560 +/- 10
25 - 40
550 +/- 10
40 - 60
600 +/- 10
40 - 60
650 +/- 10
50 - 95
4.7.4. Степень диссоциации аммиака при постоянной температуре регулируют изменением расхода аммиака (при увеличении расхода степень диссоциации уменьшается, при уменьшении - повышается). Увеличение степени диссоциации аммиака выше оптимальной ведет к снижению концентрации азота в слое, а иногда и к уменьшению толщины слоя. Так, увеличение степени диссоциации аммиака до 60% для конструкционных сталей уменьшает хрупкость диффузионного слоя за счет меньшего развития нитридной фазы, не снижая твердости и толщины слоя. Степень диссоциации аммиака выше 60% уменьшает твердость, толщину слоя и коррозионную стойкость аустенитных сталей.
4.8. Азотирование в аммиаке, разбавленном азотом (60 - 80%)
4.8.1. Азотирование в аммиаке, разбавленном азотом (ГОСТ 9293-74), применяют для повышения поверхностной твердости, в ряде случаев предела выносливости изделий из конструкционных и инструментальных сталей (подшипники качения, штампы, сепараторы и др.) и для снижения хрупкости азотированного слоя высоколегированных сталей и нитраллоев. Применяют также для азотирования некоторых жаропрочных сталей, например, 10Х11Н23Т3МР. Режимы азотирования некоторых сталей приведены в табл. 6.
Таблица 6
Режимы азотирования сталей в смеси аммиака
(20 - 40%) и азота (80 - 60%)
Марка стали
Температура азотирования, °C
Продолжительность азотирования, ч
Толщина слоя, мм
Твердость азотированной поверхности по Виккерсу, кгс/мм2
(не менее)
45Х14Н14В2М
560 +/- 10
48
св. 0,10
700
38Х2МЮА
560 +/- 10
25
0,30 - 0,50
700
15
0,20 - 0,35
13Х11Н2В2МФ
560 +/- 10
48
0,25 - 0,40
700
4.8.2. Оптимальное соотношение компонентов насыщающей среды подавляет образование поверхностной нитридной зоны и ускоряет рост зоны внутреннего азотирования.
4.9. Азотирование в аммиаке, разбавленном продуктами его предварительной диссоциации
4.9.1. Азотированию в аммиаке, разбавленном продуктами его диссоциации, подвергают изделия, изготовленные из технического железа, конструкционных сталей, нитраллоев, а также инструментальных сталей. Влияние режимов азотирования инструментальных сталей на коэффициент их стойкости показано в табл. 7.
Таблица 7
Влияние режимов азотирования инструментальных сталей
на коэффициент их стойкости
Обрабатываемый материал
Режущий инструмент
Материал
Режим азотирования
Толщина слоя, мкм
Твердость НУ
Коэффициент стойкости
Температура, °C
Соотношение состава насыщающей среды аммиак:аммиак диссоциированный
Время, мин
14Х17Н2
Р18
520
аммиак
70
60
1350
2,5
Техническое железо
Р9
520
20:80
20
25
1100
2,2
ВТ-5
Р6М5
520
20:80
30
30
1150
1,5
35ХГСЛ
Р6М5
520
30:70
40
30
1200
3,5
Техническое железо
Р6М5
520
20:80
40
32
1210
10,0
Техническое железо
Р6М5
520
30:70
40
30
1180
2,5
Э10Ш
Р9К5
520
30:70
60
32
1200
1,5
Техническое железо
Р9К5
520
30:70
40
28
1170
2,0
30ХГСА
Р12
520
20:80
40
25
1180
4,5
ВНЛ-1
Р9
520
20:80
40
26
1200
3,0
Сталь 10
Р0К5
520
30:70
30
26
1170
6,0
40Х13
Р18
520
80:20
60
40
1280
2,0
Д16
Р9К5
520
20:80
60
32
1210
2,0
15Л
Р6М5
520
20:80
60
32
1200
2,2
14Х17Н2
Р18
520
80:20
60
42
1310
1,8
50ХФА
Р6М5К5
520
30:70
60
32
1180
2,0
Э21
Р9
520
20:80
60
28
1200
2,2
14Х17Н2
Р18
520
20:80
60
30
1300
1,6
4.9.2. Варьирование состава среды в широких пределах позволяет изменять строение и толщину диффузионного слоя, его физико-механические свойства. При оптимальных режимах нитридная зона на поверхности отсутствует, а диффузионный слой состоит из азотистого раствора.
4.10. Азотирование в аммиаке с добавками углеродосодержащих газов
4.10.1. Азотирование в аммиаке с добавками углеродосодержащих газов применяют для повышения пластичности поверхностной зоны за счет предотвращения перенасыщения ее азотом и устранения хрупкости нитридной зоны для повышения стойкости инструмента из быстрорежущей стали, пресс-форм литья под давлением и поверхностного упрочнения изделий машиностроения. Режимы азотирования некоторых сталей представлены в табл. 8.
Таблица 8
Режимы азотирования некоторых сталей в смеси аммиака
с добавками углеродосодержащих газов
Марка стали
Температура азотирования, °C
Продолжительность азотирования, ч
Состав газа, %
Толщина карбонитридного слоя, мкм
Общая толщина слоя, мм
аммиак
метан
45
570 +/- 10
5
50
50
25
до 0,5
20Х
570 +/- 10
5
50
50
27
до 0,5
45Х
570 +/- 10
5
50
50
25
до 0,5
15ХМ
570 +/- 10
5
50
50
15
до 0,4
38ХМЮА
570 +/- 10
5
50
50
11
до 0,5
18ХН2М
570 +/- 10
5
50
50
8
до 0,4
45Х
570 +/- 10
10
70
30
22
до 0,3
15ХМ
570 +/- 10
8
70
30
27
до 0,4
45Х
570 +/- 10
6
70
30
27
до 0,4
15ХМ
570 +/- 10
6
70
30
22
до 0,4
У8
570 +/- 10
6
70
30
15
до 0,3
15ХМ
570 +/- 10
2
50
50
22
до 0,4
25ХГ
590 +/- 10
5
50
50
15
до 0,3
4.10.2. Для получения слоя оптимального строения и состава применяют следующие газовые смеси в зависимости от науглероживающего газа:
30 - 40% аммиака и 70 - 60% пиролизного или природного газа;
15 - 25% аммиака и 85 - 75% генераторного или светильного газа.
5. КОНТРОЛЬ И РЕГУЛИРОВАНИЕ ПРОЦЕССОВ ГАЗОВОГО АЗОТИРОВАНИЯ
5.1. Основными контролируемыми и регулируемыми параметрами газового азотирования являются:
температура;
продолжительность;
давление;
степень диссоциации аммиака;
состав насыщающей среды.
5.2. Методы контроля и регулирования процессов азотирования делят на прямые и косвенные.
5.2.1. Косвенным методом определяют степень диссоциации аммиака в отходящих из печи газах, с использованием ручного или автоматического диссоциометра, а также по количеству проходящего через печь газа по ротаметру.
5.2.2. Прямым методом контроля атмосферы определяют степень диссоциации непосредственно в рабочей зоне печи.
5.3. Применяют два метода прямого контроля для регулирования процесса азотирования:
метод определения азотного потенциала насыщающей способности среды по ионному составу атмосферы в муфеле печи (ионные диссоциометры <*>);
--------------------------------
<*> Авт. свид. N 538057.
метод прямого анализа толщины и фазового состава диффузионного слоя в процессе химико-термической обработки (токовихревые анализаторы <*>).
--------------------------------
<*> Авт. свид. N 494441.
5.3.1. В основу ионных диссоциометров положена зависимость электрофизических параметров газа в электрическом поле малой напряженности от температуры и состава насыщающей атмосферы, что позволяет измерять степень диссоциации аммиака непосредственно в рабочей зоне печи.
5.3.2. Токовихревые анализаторы позволяют оценивать толщину и фазовый состав диффузионного слоя непосредственно в период насыщения.
5.4. По способу образования атмосферы применяют устройства с дискретным и непрерывным способами регулирования.
5.4.1. В устройствах с непрерывным способом регулирования соотношение компонентов атмосферы печи задают изменением проходного сечения регулирующих дросселей при постоянном перепаде давления или изменением перепада давления на постоянных дросселях.
5.4.2. Для регулирования процесса азотирования применяют устройства, в которых необходимый состав атмосферы поддерживается с помощью калиброванных протарированных дроссельных шайб (редукторов).
5.4.3. В устройствах с дискретным способом регулирования каждый газовый компонент поступает отдельными порциями, причем соотношение газов в атмосфере задается или обычным способом - давлением, или по определенному закону управления с дискретной подачей.
5.5. При автоматизированной системе управления процессом азотирования используют установки с программным управлением технологического цикла.
5.5.1. Процесс азотирования с программным управлением реализован в автоматической системе управления процессами (АСУТП), которая позволяет:
регистрировать и обрабатывать информацию о кинетике роста диффузионного слоя непосредственно в процессе насыщения;
контролировать азотный потенциал с помощью ионизационного датчика;
вести процесс по заранее заложенной программе.
5.5.2. Использование автоматических систем управления позволяет снизить трудоемкость процесса, сократить время технологического цикла и повысить качество поверхностного слоя обрабатываемых изделий.
6. АЗОТИРОВАНИЕ В ЖИДКИХ СРЕДАХ
6.1. Применение азотирования в жидких средах эффективно для повышения усталостной прочности, износостойкости, задиростойкости деталей из углеродистых и легированных сталей, работающих при невысоких удельных давлениях и температурах.
6.2. Азотирование в жидких средах позволяет:
сократить продолжительность процесса насыщения;
обеспечить высокую скорость нагрева;
уменьшить термические напряжения;
осуществлять регулирование скорости охлаждения после химико-термической обработки;
получать на поверхности пластичную карбонитридную зону.
6.3. Недостатки азотирования в жидких средах следующие:
токсичность ванн;
трудность осуществления непрерывного управления (регулирования) технологическим процессом;
дорогостоящая защита поверхности изделий от азотирования;
ограниченная возможность автоматизации процесса и применения в поточных линиях крупносерийного производства.
6.4. Оборудование для жидкостного азотирования состоит из комплекта ванн для предварительного подогрева (при необходимости), азотирования, охлаждения и промывки изделий. Применяют печи-ванны шахтного типа с вмонтированным титановым тиглем или тиглем из коррозионно-стойкой стали.
6.5. В качестве рабочей среды (расплава) для жидкостного азотирования используют:
цианатные ванны;
цианид-цианатные ванны;
цианидные ванны;
ванны на основе цианата;
нитрит-нитратные ванны и водные растворы.
Примечание. Режимы азотирования наиболее технологичных процессов в цианид-цианатных ваннах и ваннах на основе цианата представлены в табл. 9.
Таблица 9
Режимы азотирования в жидких средах
Состав ванны в момент загрузки, % (по массе)
Рабочий состав ванны, % (по массе)
Состав регенерирующей смеси (освежение ванны), % (по массе)
Температура устойчивой работы, °C
85 соли NSI (40 KCNO + 60 NaCN) + 15 Na2CO3
42 - 48 KCNO + 50 KCN + ост. Na2CO3
Соль NS2 (75 NaCN и 25 KCN)
570 +/- 10
40 (NH2)2CO
-
4% (NH2)2CO или 3% NaCNO (через каждые 2 ч работы)
-
48 Na2CO3
12 NaCl
32 NaCNO
25 - 35 NaCNO
NaCNO
560 +/- 20
38 KCl
25 - 35 Na2CO3
KCl
30 Na2CO3
28 - 40 KCl
Na2CO3 (по мере необходимости)
55 (NH2)2CO
60 - 75 KCNO
(NH2)2CO
560 +/- 20
45 K2CO3
25 - 40 K2CO3
K2CO3 (по мере необходимости)
до 1 KCN
Примечание: NaCl - ГОСТ 4233-77; KCl - ГОСТ 4234-77; NaCN - ГОСТ 8464-69; KCN - ГОСТ 8465-69; NaCNO - ТУ 6-09-840-74; KCNO - ТУ 6-09-1109-76; Na2CO3 - ГОСТ 5100-73; K2CO3 - ГОСТ 10690-73; (NH2)2CO - ГОСТ 2081-75.
6.6. Диффузионный слой при жидкостном азотировании состоит из 2-х зон: поверхностной карбонитридной зоны (в виде белой нетравящейся полосы) и внутренней - диффузионной.
6.6.1. Работоспособность карбонитридной зоны, определяющей износостойкость, задиростойкость, коррозионную стойкость и прирабатываемость трущихся поверхностей зависит от ее пластичности и пористости.
6.6.2. Оптимизацию структуры, плотности и толщины карбонитридной зоны осуществляют регулированием активности насыщающих сред и применением оптимальных режимов химико-термической обработки (в табл. 10 приведены толщины слоев и значения твердости некоторых сталей).
Таблица 10
Изменение толщины азотированного слоя сталей различного
химического состава в зависимости от продолжительности
процесса азотирования
Марки стали
Твердость азотированной поверхности по Виккерсу, кгс/мм2
(не менее)
Толщина азотированного слоя, мм при продолжительности азотирования, ч
1
2
3
4
5
38Х2МЮА
800
0,08
0,10
0,15
0,20
0,20
30Х3ВА
700
0,08
0,10
0,15
0,20
0,25
30Х3МА
700
0,08
0,10
0,15
0,20
0,25
30Х2НВА
700
0,08
0,10
0,15
0,20
0,25
40ХН2МА
500
0,08
0,10
0,15
0,20
0,25
40ХН2ВА
500
0,08
0,10
0,15
0,20
0,25
13Х11Н2В2МФ
800
0,03
0,05
0,15
0,08
0,10
15Х12Н2МВФАБ
800
0,03
0,05
0,15
0,08
0,10
10Х11Н23Т3МР
700
0,01
0,02
0,03
0,08
0,08
03Х11Н10М2Т
750
0,03
0,06
0,07
0,08
0,08
03Х12Н10МТ
750
0,03
0,06
0,07
0,08
0,08
15Х16Н2АМ
800
0,03
0,05
0,07
0,08
0,08
45Х14Н14В2М
800
0,03
0,05
0,07
0,08
0,06
Примечания:
1. Измерение твердости проводить на предварительно защищенной поверхности; зачистку проводить до полного удаления черного цвета и появления металлического блеска.
2. Твердость азотированной поверхности измеряют по Виккерсу с нагрузкой 5 кгс при глубине слоя не более 0,1 мм.
6.7. Контроль и регулирование процесса азотирования в цианид-цианатных ваннах осуществляют путем химического анализа состава ванны и контроля температуры, продолжительности процесса и регенерацией солей 60% NaCN, 40% KCN (NS2); 70% NaCN, 25% KCN, 5% KCNO (NS1); ReG1.
6.8. Насыщающую способность ванн оценивают по контрольным образцам измерением твердости, толщины слоя и пористости.
7. БЕЗОПАСНОСТЬ ТРУДА
ИС МЕГАНОРМ: примечание.
В официальном тексте документа, видимо, допущена опечатка: стандарт имеет номер ГОСТ 12.0.003-74, а не ГОСТ 12.0.003-75.
7.1. При проведении процесса азотирования предусматривают меры по защите работающих от возможных действий опасных и вредных производственных факторов в соответствии с ГОСТ 12.0.003-75. Уровни физически опасных и вредных производственных факторов не должны превышать значений, установленных санитарными нормами.
7.2. Производственное оборудование участка азотирования должно соответствовать требованиям ГОСТ 12.2.003-74 и ГОСТ 12.3.004-75.
7.3. При разработке технологического процесса азотирования учитывают требования ГОСТ 12.3.002-75 и ГОСТ 12.3.004-75.
7.4. Работающие на участке азотирования должны использовать средства индивидуальной защиты, предусмотренные санитарными нормами и соответствующие требованиям ГОСТ 12.4.011-75.
7.5. При работе с технологическими материалами, а также при хранении и транспортировании их и отходов производства должны соблюдаться требования ГОСТ 12.3.004-75.
7.6. На рабочих участках азотирования должны быть разработаны рабочие инструкции по безопасности труда, учитывающие индивидуальные особенности производства и вышеперечисленные документы.
Приложение
Справочное
ОБОРУДОВАНИЕ ДЛЯ ГАЗОВОГО АЗОТИРОВАНИЯ
Печи для азотирования
Тип печи
Установленная мощность нагревателей, кВт
Число зон
Напряжение, В
Максимальная рабочая температура, °C
Масса садки, кг
Характер обрабатываемых изделий
Размеры рабочего пространства, мм
Число муфелей
Конструктивные особенности печи
в сети
на печи
диаметр
глубина
ускоренное охлаждение
вертикальная подвеска изделий
Шахтные муфельные печи
США-3,2.4,8/6-Л1
ТУ 16-531.387-76
17
1
380
53,0
600
150
Мелкие
320
480
2
Нет
Нет
США-5.7,5/6-Л1
ТУ 16-531,387-76
47
2
380
74
600
400
"
500
750
2
То же
"
США-5.7,5/6-Л2
ТУ 16-531.387-76
47
2
380
74
600
400
"
500
750
2
"
"
США-8.12/6-Л1
ТУ 16-531.387-76
95
2
380
380
600
1200
Средние
800
1200
2
"
Есть
США-8.12/6-Л2
ТУ 16-531.387-76
95
2
380
380
600
1200
"
800
1200
1
"
"
США-6.6/7-Л1
НРО 599.099.Т.У.
52
2
380
6,5 - 55,5
700
560
Мелкие
600
600
2
"
"
СШ-6.6/7-Л2
НРО 599.099.Т.У.
52
2
380
65,0 - 57
700
560
"
600
600
1
"
"
США-6.12/7-Л1
НРО 599.099.Т.У.
76
2
380
65,0 - 57
700
860
Средние
600
1200
2
"
"
США-6.12/7-Л2
НРО 599.099.Т.У.
76
2
380
65,0 - 57
700
860
"
600
1200
1
"
"
США-6.20/7-Л1
НРО 599.099.Т.У.
98,2
3
380
65,0 - 55,5
700
1120
Средние
600
2000
2
Нет
Есть
США-6.20/7-Л2
НРО 599.099.Т.У.
98,2
3
380
65 - 55
700
1200
Крупные
600
2000
1
"
"
Печи со стационарными муфелями
США-8.24/6-Л1
ТУ 16-531.387-76
120
2
380
380
650
2000
Валы, штанги
800
2400
1
Есть
"
США-8.24/6-Л2
ТУ 16-531.387-76
120
2
400
380
650
2000
То же
800
2400
1
Нет
"
США-8.24/6-Л3
ТУ 16-531.387-76
120
2
380
380
650
2400
"
800
2400
1
Есть
"
США-8.56/6-Л1
ТУ0НН-538.009-78
330
4
380
380
650
4000
Штоки, плунжеры
800
5600
1
"
"
ОКБ-3174А
НРЗ.101.047 ТУ
200
3
380
380
650
4000
Крупные шестерни
1600
3000
1
"
"
Безмуфельные печи
США-20.22.4/6-Л1
ЗНР 101.077.ТУ
144
2
380
380
650
2500
Крупные детали, коленчатые валы
2000
2240
Нет
Нет
Есть
США-20.22,4/6-Л2
ЗНР 101.077.ТУ
180
2
380
380
650
2500
Крупные детали, коленчатые валы
2000
2240
"
"
"
США-20.30/6-Л1
ТУ ОНН-531.842-72
260
2
525
525
650
15000
Протяжки, коленчатые валы, крупные шестерни
2000
3000
Нет
Нет
Есть
США-20.30/6-Л2
ТУ ОНН-531.842-72
230
2
380
380
650
15000
2000
3000
"
"
"
ОКБ-3210
НР.101.046 ТУ
165
2
380
380
560
1600
То же
2500
1800
"
"
"
Продолжение
Тип печи
Установленная мощность нагревателей, кВт
Число зон
Напряжение, В
Максимальная рабочая температура, °C
Масса, садки, кг
Обрабатываемые изделия
Размеры рабочего пространства, мм
Число муфелей на одном стенде
Наличие механизма вращения валов
Укладка деталей
в сети
на печи
длина
высота
ширина
Печи для азотирования с передвижной камерой
СНА-6,5.22.10/6М
ТУ 16.531.127.77
100
2
380
380
650
1250
Гильзы, коленчатые валы и др.
650
2240
1000
1
Нет
На поду
СНА-13.45.16/6М
ЗНР 100.034 ТУ
400
2
380
380
650
4000
1300
4500
1600
1
Есть
Стойки с подшипниками
СНА-13.67.16/6М
ЗНР 100.036 ТУ
540
2
380
380
650
4000
Коленчатые валы
1300
3250
1600
2
"
То же
Примечание. Расшифровка обозначения печей: первая цифра - диаметр рабочего пространства Дx100 (мм); вторая цифра - высота Hx100 (мм); третья цифра - максимальная рабочая температура Tx100 (°C).
Например, США-5.7,5/6: Д = 500 мм, H = 750 мм, Tмакс = 600 °C).
УДК 621.793.6 : 001.4
