Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Национальным кровельным союзом (НКС)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 144 "Строительные материалы и изделия"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 марта 2026 г. N 195-П)

За принятие проголосовали

4 Приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2026 г. N 495-ст межгосударственный стандарт ГОСТ 35338-2026 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2027 г.

5 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта EN 13956:2012 "Материалы листовые гибкие гидроизоляционные. Материалы листовые кровельные и гидроизоляционные, полимерные и эластомерные. Определения и характеристики" ("Flexible sheets for waterproofing - Plastic and rubber sheets for roof waterproofing - Definitions and characteristics", NEQ)

6 ВВЕДЕН ВПЕРВЫЕ

7 Настоящий стандарт разработан на основе применения ГОСТ Р 57417-2017 (EN 13956:2012) <1>

--------------------------------

<1> Приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2026 г. N 495-ст ГОСТ Р 57417-2017 (EN 13956:2012) отменен с 1 февраля 2027 г.

Настоящий стандарт распространяется на кровельные гибкие полимерные (термопластичные и эластомерные) материалы (далее - материалы), предназначенные для устройства водоизоляционного слоя крыш.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2678 Материалы рулонные кровельные и гидроизоляционные. Методы испытаний

ГОСТ 30244 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30402 Материалы строительные. Метод испытания на воспламеняемость

ГОСТ 30444 Материалы строительные. Метод испытания на распространение пламени

ГОСТ 31897 (EN 12691:2006) Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Метод определения сопротивления динамическому продавливанию

ГОСТ 31899-2 (EN 12311-2:2000) Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные или эластомерные). Методы определения деформативно-прочностных свойств

ГОСТ 32316.2 (EN 12317-2:2010) Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные и эластомерные). Метод определения прочности на сдвиг сварного и клеевого соединений

ГОСТ 32317-2012 (EN 1297:2004) Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Метод испытания на старение под воздействием искусственных климатических факторов: УФ-излучения, повышенной температуры и воды

ГОСТ 32318 (EN 1931:2000) Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Метод определения паропроницаемости

ГОСТ 32319 (EN 13948:2007) Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Метод определения стойкости к прониканию корней

ГОСТ 32805 (EN 13707:2004) Материалы гибкие рулонные кровельные битумосодержащие. Общие технические условия

ГОСТ 35268 (EN 13583:2012) Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные и эластомерные). Метод определения стойкости к воздействию града

ГОСТ 35326 (EN 12310-2:2018) Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные и эластомерные). Метод определения сопротивления разрыву

ГОСТ 35327 (EN 12316-2:2013) Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные и эластомерные). Метод определения сопротивления раздиру сварного и клеевого соединения

ГОСТ EN 495-5 Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные или эластомерные). Метод определения гибкости при пониженных температурах

ГОСТ EN 1107-2 Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные или эластомерные). Метод определения изменения линейных размеров

ГОСТ EN 1548 Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные и эластомерные). Метод определения стойкости к воздействию битума

ГОСТ EN 1844 Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные и эластомерные). Метод определения стойкости к воздействию озона

ГОСТ EN 1847 Материалы кровельные и гидроизоляционные. Гибкие полимерные (термопластичные и эластомерные). Метод определения стойкости к воздействию жидких химических сред, содержащих воду

ГОСТ EN 1848-2 Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные и эластомерные). Методы определения длины, ширины, прямолинейности и плоскостности

ГОСТ EN 1849-2 Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные или эластомерные). Методы определения толщины и массы на единицу площади

ГОСТ EN 1850-2 Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные или эластомерные). Метод определения видимых дефектов

ГОСТ EN 1928 Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Метод определения водонепроницаемости

ГОСТ EN 12730 Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Метод определения сопротивления статическому продавливанию

ГОСТ EN 13416 Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 32805, а также следующие термины с соответствующими определениями:

3.1 водоизоляция: Предотвращение проникания воды в гидроизолируемое пространство (объем).

3.2 водоизоляционный ковер: Система для водоизоляции крыш, обладающая определенными эксплуатационными характеристиками и рассматриваемая как единое целое.

3.3 текстура поверхности: Рельефный узор на одной или обеих поверхностях рулонного материала, создающий разницу между эффективной и общей толщиной, не превышающую 0,1 мм.

3.4 профиль поверхности (структура поверхности): Выпуклая часть на поверхности материала, создающая разницу между эффективной и общей толщиной, превышающую 0,1 мм, или дублирующий слой с поверхностной плотностью более 80 г/м².

3.5 общая толщина d: Толщина материала без учета профиля поверхности.

3.6 эффективная толщина d_eff: Толщина материала, при которой выполняется функция водоизоляции, с учетом текстуры поверхности и дублирующего слоя с поверхностной плотностью менее 80 г/м², но без учета профиля поверхности и дублирующего слоя с поверхностной плотностью более 80 г/м².

3.7 склеивание: Процесс соединения поверхностей кровельных материалов, при котором на соединяемые поверхности наносят клей или клейкую ленту, а затем прижимают друг к другу.

3.8 горячее склеивание: Процесс соединения поверхностей кровельных материалов способом вулканизации невулканизированной резиновой ленты при воздействии тепла и давления.

4.1.1 Материалы должны соответствовать требованиям настоящего стандарта.

4.1.2 В том случае, если предельные отклонения характеристик установлены в настоящем стандарте, производитель может не декларировать эти предельные отклонения.

4.1.3 Характеристики, определяемые для материалов конкретных видов в зависимости от их назначения, приведены в приложении А.

Полотно материала не должно иметь видимых дефектов.

Среднее значение изменений линейных размеров по длине и ширине должно быть не более предельного значения показателя (ПЗП), установленного производителем.

Длина, ширина, прямолинейность и плоскостность полотна материала в рулоне должны соответствовать требованиям, указанным в таблице 1. Значения прямолинейности и плоскостности определяют только для материалов, поставляемых в рулонах, и не применяют к сложенным полотнам.

Эффективная толщина и масса материала на единицу площади должны соответствовать требованиям, указанным в таблице 2.

Материалы должны быть водонепроницаемы при давлении воды 10 кПа.

Испытание на водонепроницаемость после воздействия химических веществ проводят по требованию заказчика. Сведения о стойкости материалов к воздействию жидких химических сред, содержащих воду, приведены в приложении Б. Материал должен быть водонепроницаем после воздействия химических веществ.

Для материалов определяют следующие показатели пожарной опасности:

- группа горючести;

- группа распространения пламени;

- группа воспламеняемости.

Значение стойкости к воздействию града должно быть не ниже ПЗП.

Значение сопротивления раздиру сварного и клеевого соединений, а также значение прочности на сдвиг сварного и клеевого соединений должны быть не ниже ПЗП.

Коэффициент сопротивления паропроницанию должен соответствовать ДЗП с допускаемым предельным отклонением +/- 30%.

Значение максимальной силы растяжения либо значение условной прочности полотна материала в продольном и поперечном направлениях должно быть не менее ПЗП.

Среднее значение относительного удлинения при максимальной силе растяжения или среднее значение относительного удлинения при разрыве в продольном и поперечном направлениях должно быть не менее ПЗП.

Значение сопротивления динамическому продавливанию должно быть не менее ПЗП.

Сопротивление статическому продавливанию определяют по требованию заказчика. Значение сопротивления статическому продавливанию должно быть не менее ПЗП.

Сопротивление разрыву полотна по надрезу материала в продольном и поперечном направлениях определяют для безосновных термопластичных материалов, укладываемых с механической фиксацией. Среднее значение характеристики (максимальная сила растяжения предварительно надрезанных образцов) должно быть не ниже ПЗП.

Стойкость к прониканию корней определяют только для материалов, применяемых при устройстве озелененных крыш. Материал должен быть устойчив к прорастанию корней.

Гибкость материала (фальцовка) при пониженной температуре должна быть не выше ПЗП.

Материал должен быть устойчив к старению после воздействия УФ-излучения, повышенной температуры и воды: характеристики должны соответствовать ПЗП. Перечень характеристик для контроля после старения устанавливают в нормативных или технических документах на материалы конкретных видов.

Испытания по определению стойкости к воздействию озона проводят только для эластомерных материалов. После проведения испытаний на поверхности материала не должно образовываться трещин.

Материалы считают совместимыми с битумом, если:

а) потеря массы составляет не более 5% - для материалов с основой или дублирующим слоем;

б) изменение модуля Юнга составляет не более 50% - для материалов без основы или дублирующего слоя.

Результаты, полученные с помощью данного метода испытаний для материалов без основы или дублирующего слоя, могут быть применимы к материалам с таким же химическим составом, но имеющим основу или дублирующий слой. Результаты испытаний материалов определенной толщины могут быть применимы к материалам с таким же химическим составом, но большей толщины. Материалы с нетканым дублирующим слоем с поверхностной плотностью не менее 150 г/м², который полностью предотвращает контакт кровельного материала с битумом, и уложенные в соответствии с рекомендациями производителя материала считают совместимыми с битумом, что может быть декларировано производителем.

Значение водопоглощения должно быть не более ПЗП.

4.3.1 Сырье, применяемое для изготовления материалов в соответствии с требованиями настоящего стандарта, должно соответствовать нормативно-технической документации производителя.

4.3.2 Допускается применение вторичных ресурсов, объем и характеристики которых не должны приводить к ухудшению показателей материалов до значений ниже ПЗП.

Каждый рулон и (или) сопроводительная техническая или коммерческая документация должны иметь маркировку, содержащую следующую информацию:

а) дата изготовления и (или) номер партии;

б) наименование и юридический адрес производителя;

в) торговое наименование материала;

г) длина и ширина полотна материала в рулоне (полотне);

д) толщина и (или) масса на единицу площади.

В приложении В приведена дополнительная информация, которая должна быть указана при маркировке материалов в зависимости от способа укладки, наличия и типа защитного слоя.

Упаковка должна обеспечивать защиту материалов от механических повреждений и атмосферных осадков при транспортировании и хранении.

5.1 Приемку материалов (по результатам оценки их соответствия требованиям настоящего стандарта и заявленным значениям показателей) осуществляет служба контроля качества (ОТК) изготовителя.

Приемку материалов продукции осуществляют партиями. Партией считается совокупность материалов одного вида, изготовленных из одного и того же сырья, по одной и той же технологии, в течение срока, установленного изготовителем.

5.2 Для проведения испытаний материалы могут быть сгруппированы, если предполагается, что результаты по одной или нескольким характеристикам одного материала в пределах одной группы являются репрезентативными для всех материалов в пределах этой группы (материалы могут быть включены в разные группы для определения различных характеристик).

5.3 Испытания материалов для определения показателей, указанных в настоящем стандарте, проводимые с любой целью, кроме контроля материалов на предприятии, должны быть начаты не позднее одного месяца после отгрузки продукции с предприятия. В течение этого срока материал должен храниться в соответствии с требованиями производителя по условиям хранения.

5.4 Для проверки соответствия материалов требованиям настоящего стандарта проводят приемо-сдаточные и периодические испытания.

Периодичность испытаний, а также перечень показателей приведены в таблице 3.

5.5 Для оценки готовности предприятия к выпуску продукции проводят квалификационные испытания установочной серии или первой промышленной партии для показателей, перечисленных в разделе 4 для материалов конкретных видов.

5.6 Для оценки эффективности и целесообразности вносимых изменений в рецептуру или технологический процесс проводят типовые испытания продукции для показателей, перечисленных в разделе 4 для материалов конкретных видов.

Отбор образцов материала проводят в соответствии с требованиями ГОСТ EN 13416. Для оценки соответствия продукции требованиям настоящего стандарта должно быть проведено не менее одного испытания для определения всех контролируемых показателей для данного вида материала.

Видимые дефекты определяют согласно ГОСТ EN 1850-2.

Определение изменения линейных размеров проводят по ГОСТ EN 1107-2.

Длину, ширину, прямолинейность и плоскостность полотна материала в рулоне определяют в соответствии с требованиями ГОСТ EN 1848-2.

Эффективную толщину и массу материала на единицу площади определяют в соответствии с ГОСТ EN 1849-2. Для материалов, структура поверхности которых сформирована наличием основы, следует применять механическое устройство для измерения толщины.

Водонепроницаемость материалов определяют по ГОСТ EN 1928 (метод B) при давлении воды 10 кПа.

Испытания проводят по требованию заказчика по ГОСТ EN 1847 при температуре 23 °C в течение 28 сут.

Группу горючести определяют по ГОСТ 30244, группу распространения пламени - по ГОСТ 30444, группу воспламеняемости - по ГОСТ 30402.

Испытание на стойкость к воздействию града проводят по ГОСТ 35268.

Испытание на сопротивление раздиру сварного и клеевого соединений проводят в соответствии с требованиями ГОСТ 35327.

Испытание на прочность на сдвиг сварного и клеевого соединений проводят по ГОСТ 32316.2. Если не удается достичь результата испытания вследствие большого относительного удлинения материала (выходящего за пределы возможностей испытательного оборудования для достижения разрыва образца), то допускается уменьшить расстояние между зажимами разрывной машины.

Коэффициент сопротивления паропроницанию определяют по ГОСТ 32318 (метод B).

Деформативно-прочностные характеристики материалов без основы и материалов с основой из нетканых материалов (например, из стеклохолста) с поверхностной плотностью не более 80 г/м² определяют по ГОСТ 31899-2 (метод B). Для всех остальных материалов деформативно-прочностные характеристики определяют по ГОСТ 31899-2 (метод A).

Испытание на сопротивление динамическому продавливанию проводят по ГОСТ 31897.

Испытание на сопротивление статическому продавливанию проводят по ГОСТ EN 12730 (метод A или метод B). При проведении испытаний по методу A глубина вдавливания продавливающего устройства не должна превышать 10 мм.

Испытание на сопротивление разрыву полотна по надрезу проводят по ГОСТ 35326.

Стойкость к прониканию корней определяют по ГОСТ 32319.

Испытание на гибкость материала (фальцовку) проводят только для верхней (лицевой) стороны полотна материала в соответствии с требованиями ГОСТ EN 495-5.

При проведении испытаний по ГОСТ 32317 продолжительность испытания на воздействие УФ-излучения должна составлять: 2500 ч - для материалов, используемых для водоизоляционного ковра без пригружающего защитного слоя; 1000 ч - для материалов, используемых для водоизоляционного ковра с пригружающим защитным слоем.

Визуальный осмотр материала после проведения испытаний проводят в соответствии с ГОСТ 32317-2012 (приложение B). Трещины на поверхности материала оценивают в соответствии с критериями, приведенными в ГОСТ 32317-2012 (таблица B.1). Образцы материалов, трещины на поверхности которых соответствуют степеням разрушения 0,1 и 2, считают прошедшими испытания по результатам визуального осмотра. Образцы материалов, трещины на поверхности которых соответствуют степени разрушения 3, считают не прошедшими испытания по результатам визуального осмотра.

Испытание по ГОСТ 32317 проводят с целью оценки поведения материалов при долговременном старении. Результаты данных испытаний не соответствуют поведению материалов в реальных условиях эксплуатации. Результаты испытаний должны быть использованы только для сравнения материалов аналогичной толщины, строения и состава и не могут быть использованы для общей классификации материалов по их долговечности. Продолжительность испытания для определения стойкости к старению материалов под воздействием искусственных климатических факторов, которую выбирают в соответствии с ГОСТ 32317, не соответствует реальной долговечности испытуемых материалов.

Испытания по определению стойкости к воздействию озона проводят только для эластомерных материалов по ГОСТ EN 1844.

Испытание по определению стойкости материалов к возможному воздействию битума проводят по ГОСТ EN 1548.

Водопоглощение материалов определяют в соответствии с требованиями ГОСТ 2678 в течение не менее 24 ч.

7.1 Транспортирование и хранение материалов осуществляют в соответствии с требованиями и указаниями производителя.

7.2.1 Транспортирование материалов следует производить в крытых транспортных средствах. По согласованию с потребителем допускается использовать другие транспортные средства, обеспечивающие сохранность рулонных материалов.

7.2.2 Погрузку в транспортные средства и перевозку рулонных материалов производят в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

7.3.1 Рулонные материалы хранят в условиях, обеспечивающих защиту от воздействия влаги и солнца, рассортированными по маркам.

7.3.2 Запрещено хранить материалы вблизи отопительных приборов и источников открытого огня.

Указания по эксплуатации приведены в приложении Г.

9.1 Изготовитель гарантирует соответствие материалов требованиям настоящего стандарта в течение гарантийного срока хранения при соблюдении потребителем условий транспортирования и хранения.

9.2 Гарантийный срок хранения указывает изготовитель для конкретного вида материала.

Оценка долгосрочной эксплуатационной пригодности кровельных полотен при химическом воздействии основана на практическом опыте. В таблице Б.1 приведена информация о стойкости материалов к воздействию наиболее часто встречаемых химических веществ (исходя из предположения об одинаковом поведении всех существующих на рынке материалов при воздействии этих веществ). Оценка основана на изменении механических свойств материалов, но при этом изменение цвета в расчет не принимают. Приведенная информация действительна для испытаний, проводимых при комнатной температуре (23 °C). Обычная продолжительность испытаний составляет 28 сут. Своевременное информирование пользователя о химической стойкости является ответственностью производителя.

Информация, которая должна быть указана при маркировке материалов, приведена в таблице В.1.

На рисунке В.1 показан пример информации, которая должна быть указана при маркировке материалов.

Для производства материалов применяют, главным образом, три группы полимеров: термопласты, эластомеры и термопластичные эластомеры.

В пределах этих групп существуют различные материалы, которые могут сильно отличаться по природе и способу изготовления. Далее приведены некоторые из наиболее часто встречающихся материалов каждой группы. Так как настоящий стандарт не должен представлять собой препятствие для дальнейшего развития, то допускается использование других материалов. Некоторые материалы поступают на рынок со специально разработанными аббревиатурами, которые отличаются от стандартных обозначений.

Эта группа включает:

Эта группа включает:

Эта группа включает:

Материалы, как правило, укладывают в один слой. Полотна материалов укладывают внахлест и соединяют с помощью горячего воздуха или склеивают с помощью растворителей. Для соединения полотен допускается использовать клеящие вещества или клейкие ленты. Для эластомеров допускается применять способ горячего склеивания. В любом случае необходимо использовать метод соединения полотен, рекомендованный производителем.

Полотна материалов закрепляют на основании способом механического крепления, балластным или клеевым способом. В зависимости от способа укладки к материалам предъявляют различные требования. Производитель материала должен указывать подходящий способ укладки.

Для устройства различных примыканий используются специальные металлические элементы, которые часто покрывают материалами, совместимыми с кровельными материалами. Это обеспечивает простое и герметичное соединение материалов в примыканиях.

При укладке материалов необходимо учитывать ветровую нагрузку. При механическом способе крепления материалов количество требуемого крепежа определяют расчетом в зависимости от местной ветровой нагрузки.

При балластном способе укладки свободно уложенные полотна материалов закрепляют к основанию только по периметру крыши. При этом необходимо учитывать воздействие ветровой нагрузки. Массу балласта (например, гравия или бетонных плит) определяют в зависимости от местной ветровой нагрузки. Кровельные материалы должны быть совместимы с материалами смежных слоев. При несовместимости материалов необходимо предусмотреть между ними устройство разделительного слоя, обеспечивающего сохранение их физико-механических характеристик на протяжения всего срока эксплуатации (см. рисунок Г.1).

В балластных крышах теплоизоляционные материалы допускается укладывать на водоизоляционный слой. В этом случае не требуется устройство пароизоляционного слоя, а также дополнительная защита водоизоляционного слоя от механических повреждений. В таких крышах, называемых инверсионными, как правило, предусматривают отдельный фильтрующий слой над теплоизоляционным слоем, который задерживает мелкие частицы балласта и не позволяет им механически повредить водоизоляционный слой (см. рисунок Г.2).

При механическом креплении полотна материалов крепят к основанию с помощью специальных крепежных элементов. Крепежные элементы устанавливают в местах нахлеста смежных полотен (рисунок Г.3) или в любом месте полотна в случае применения дополнительного слоя из материала, герметично закрывающего место установки крепления.

Материалы допускается использовать при устройстве водоизоляционного слоя крыш с озеленением (см. рисунок Г.4).

При клеевом способе укладки часто используют материалы с дублирующим слоем (например, из полиэстера), чтобы устранить неровности основания под водоизоляционный слой, а также обеспечить достаточные сцепление и подвижность (рисунок Г.5). Материалы с дублирующим слоем могут укладываться также поверх старого водоизоляционного слоя из битумных материалов при ремонте кровель (рисунок Г.6).

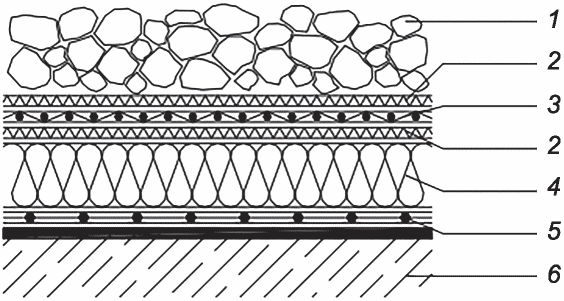

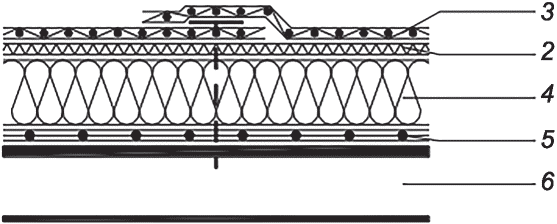

На рисунках Г.1 - Г.6 показаны наиболее часто встречающиеся типы крыш с водоизоляционным слоем из материалов.
