1.1 Настоящая Государственная поверочная схема распространяется на средства измерений избыточного давления до 4000 МПа и устанавливает порядок передачи единицы давления от Государственного первичного эталона единицы давления - паскаля (далее - ГЭТ 23-2026) и Государственного первичного эталона единицы избыточного давления в диапазоне статического давления от 10 до 1600 МПа и в диапазоне импульсного давления от 1 до 1200 МПа и эффективной площади поршневых пар грузопоршневых манометров в диапазоне от 0,05 до 1 см² (далее - ГЭТ 43-2022) этим средствам измерений при помощи вторичных и рабочих эталонов с указанием показателей точности и методов передачи единицы величины.

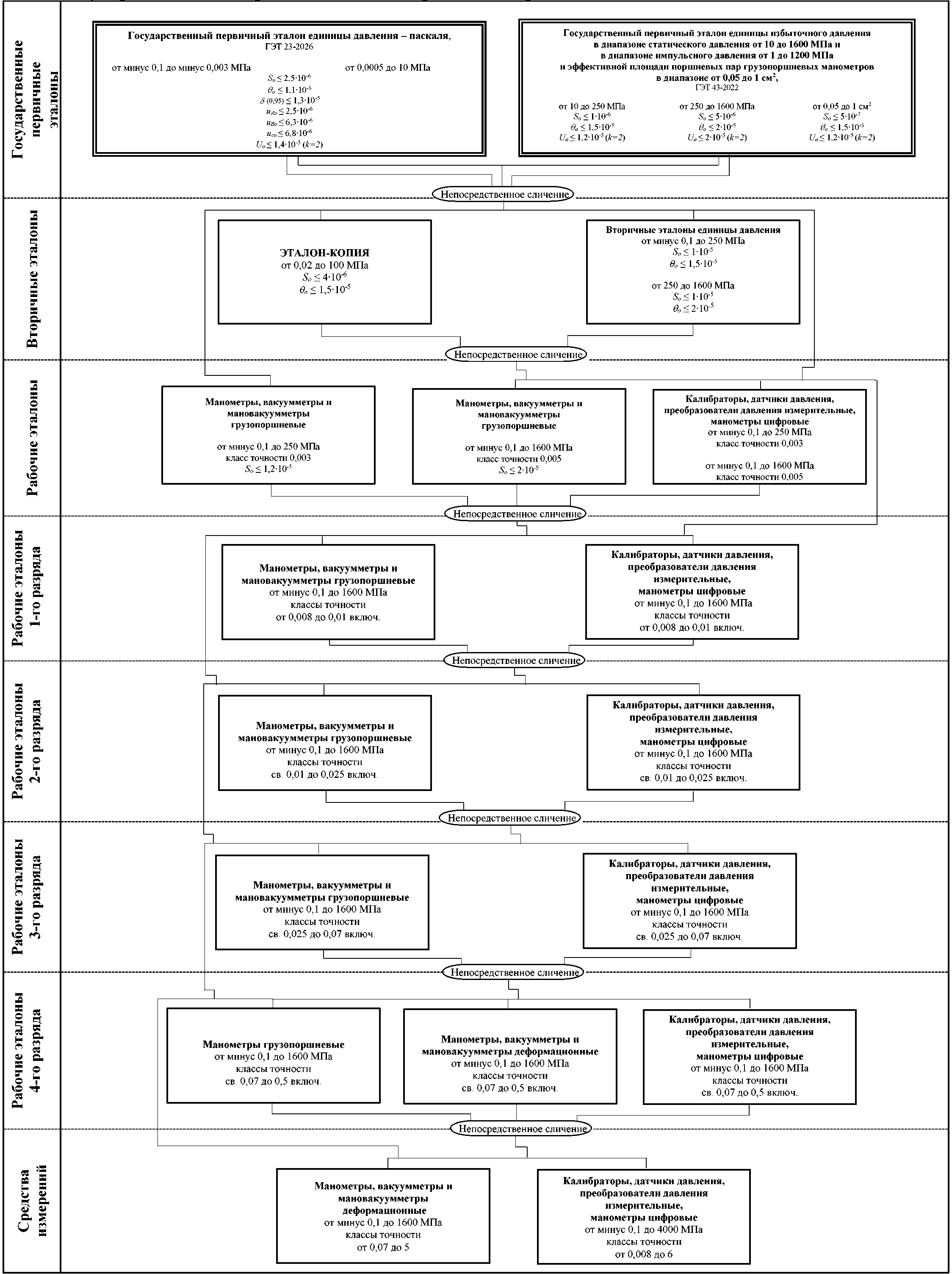

1.2 Графическая часть Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа представлена в приложении А.

1.3 Допускается передача единицы давления эталонам и средствам измерений избыточного давления <1>, не указанным в данной поверочной схеме, но соответствующим ее области применения, а также эталонам и средствам измерений разности давлений <2> с верхним пределом измерений (далее - ВПИ) свыше 1·10⁵ Па и абсолютного давления <3> с ВПИ свыше 1·10⁸ Па, с учетом требуемых соотношений пределов допускаемой абсолютной погрешности при одном и том же значении давления при передаче единицы величины.

--------------------------------

<1> В том числе средствам измерений избыточного давления-разрежения.

<2> В том числе средствам измерений отрицательной разности давлений с ВПИ или диапазоном измерений, равными по модулю значениям, приведенным в данной поверочной схеме.

<3> При передаче единицы давления эталонам и средствам измерений абсолютного давления в соответствии с п. 1.3 значение абсолютного (атмосферного) давления для учета в результате измерений устанавливается при определении параметров окружающей среды или в обоснованных случаях принимается равным 101,3 кПа. При соотношении абсолютной погрешности измерений избыточного давления и абсолютного (атмосферного) давления, превышающем 10:1, допускается не учитывать вклад абсолютного (атмосферного) давления в суммарную погрешность измерений.

1.4 Допускаемые значения показателей точности эталонов и средств измерений приведены в поверочной схеме в виде обобщенной характеристики точности (классов точности) в графической части и в виде пределов допускаемой основной погрешности и классов точности в текстовой части поверочной схемы. Пределы допускаемой основной погрешности средств измерений могут быть выражены в форме приведенных, относительных, абсолютных погрешностей и их комбинаций в зависимости от характера изменения погрешностей в пределах диапазона измерений, от условий применения и назначения средств измерений конкретного типа. Возможно также различное представление погрешностей в поддиапазонах измерений.

Выражение пределов допускаемой погрешности в форме приведенных и относительных погрешностей является предпочтительным.

1.5 Допускается передача единицы давления в диапазоне измерений давления-разрежения манометрам, вакуумметрам, мановакуумметрам грузопоршневым по избыточному давлению.

1.6 Основной единицей измерений избыточного давления является паскаль (Па), другие единицы измерений применяются в соответствии с Положением о единицах величин, допускаемых к применению в Российской Федерации <4>.

--------------------------------

<4> Постановление Правительства Российской Федерации от 31 октября 2009 г. N 879 "Об утверждении Положения о единицах величин, допускаемых к применению в Российской Федерации".

1.7 При передаче единицы величины датчикам давления, преобразователям давления измерительным с электрическим или пневматическим выходным сигналом (в том числе унифицированным выходным сигналом) требуемое соотношение пределов допускаемых абсолютных погрешностей должно выполняться с учетом погрешности измерений выходного сигнала.

2.1 В настоящей поверочной схеме приведена нормативная ссылка на следующий стандарт:

ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов точности E₁, E₂, F₁, F₂, M₁, M_1-2, M₂, M_2-3 и M₃. Часть 1. Метрологические и технические требования.

2.2 При применении настоящей поверочной схемы целесообразно проверить действие ссылочных стандартов на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети "Интернет" или по ежегодно издаваемому информационному указателю "Национальные стандарты", опубликованному по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящей поверочной схемой следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3.1 В основу измерений избыточного давления, выполняемых в Российской Федерации, должна быть положена единица, воспроизводимая государственными первичными эталонами ГЭТ 23-2026 и ГЭТ 43-2022.

3.2 В состав ГЭТ 23-2026, выполненного в виде эталонного комплекса, входят:

шесть эталонных установок;

комплект измерительных поршневых систем;

комплект специальных грузов;

средства измерений температуры и параметров окружающей среды;

вспомогательное оборудование.

3.3 Диапазоны значений избыточного давления, воспроизводимого ГЭТ 23-2026, составляют от минус 0,1 до минус 0,003 МПа и от 0,0005 до 10 МПа.

3.4 ГЭТ 23-2026 обеспечивает воспроизведение единицы давления со средним квадратическим отклонением результата измерений S_o при n (n = 10) независимых измерениях, не превышающим 2,5·10^-6.

Неисключенная систематическая погрешность не превышает 1,1·10^-5.

Доверительные границы суммарной погрешности эталона (0,95) при доверительной вероятности 0,95 не превышают 1,3·10^-5.

Стандартная неопределенность, оцениваемая по типу A, uA_o не превышает 2,5·10^-6.

Стандартная неопределенность, оцениваемая по типу B, uB_o не превышает 6,3·10^-6.

Суммарная стандартная неопределенность U_co не превышает 6,8·10^-6.

Расширенная неопределенность U_o при доверительной вероятности 0,95 и коэффициенте охвата k = 2 не превышает 1,4·10^-5.

3.5 В состав ГЭТ 43-2022 входят следующие технические средства:

три измерительные поршневые системы (меры эффективной площади) с номинальным значением эффективной площади 28 см²;

две измерительные поршневые системы (меры эффективной площади) с номинальным значением эффективной площади 10 см²;

измерительная поршневая система (мера эффективной площади) с номинальным значением эффективной площади 3 см²;

две измерительные поршневые системы (меры эффективной площади) с номинальным значением эффективной площади 1 см²;

три измерительные поршневые системы (меры эффективной площади) с номинальным значением эффективной площади 0,5 см²;

две измерительные поршневые системы (меры эффективной площади) с номинальным значением эффективной площади 0,2 см²;

измерительная поршневая система (мера эффективной площади) с номинальным значением эффективной площади 0,05 см²;

два измерительных мультипликатора давления для воспроизведения избыточного давления до 1600 МПа;

набор гирь класса точности E₂ с номинальными значениями массы от 1 мг до 5 кг по ГОСТ OIML R 111-1-2009;

набор специальных грузов с номинальными значениями массы от 0,05 до 5 кг;

аппаратура для создания избыточного давления и передачи единицы давления и эффективной площади.

3.6 Диапазон значений избыточного статического давления, в котором воспроизводится единица, составляет от 10 до 1600 МПа, диапазон значений эффективной площади поршневых пар грузопоршневых манометров, в котором воспроизводится эффективная площадь, составляет от 0,05 до 1 см².

3.7 ГЭТ 43-2022 обеспечивает воспроизведение:

единицы давления со средним квадратическим отклонением результата измерений S_o, не превышающим 1·10^-6, при неисключенной систематической погрешности , не превышающей 1,5·10^-5 в диапазоне измерений от 10 до 250 МПа. Расширенная неопределенность измерений U_o при доверительной вероятности 0,95 и коэффициенте охвата k = 2 не превышает 1,2·10^-5;

единицы давления со средним квадратическим отклонением результата измерений S_o, не превышающим 5·10^-6 при неисключенной систематической погрешности , не превышающей 2·10^-5 в диапазоне измерений от 250 до 1600 МПа. Расширенная неопределенность измерений U_o при доверительной вероятности 0,95 и коэффициенте охвата k = 2 не превышает 2·10^-5;

эффективной площади поршневых пар грузопоршневых манометров со средним квадратическим отклонением результата измерений S_o, не превышающим 5·10^-7 при неисключенной систематической погрешности , не превышающей 1,5·10^-5 в диапазоне от 0,05 до 1 см². Расширенная неопределенность измерений U_o при доверительной вероятности 0,95 и коэффициенте охвата k = 2 не превышает 1,2·10^-5.

3.8 ГЭТ 23-2026 применяют для международных сличений, передачи единицы давления эталону-копии, вторичным эталонам, рабочим эталонам и рабочим эталонам 1-го разряда в диапазоне измерений от минус 0,1 до 10 МПа методом непосредственного сличения.

3.9 ГЭТ 43-2022 применяют для международных сличений, передачи единицы давления эталону-копии, вторичным эталонам, рабочим эталонам и рабочим эталонам 1-го разряда в диапазоне измерений от 10 до 1600 МПа методом непосредственного сличения.

4.1 В качестве вторичных эталонов применяют:

эталон-копию в диапазоне измерений от 0,02 до 100 МПа;

вторичные эталоны в диапазоне измерений от минус 0,1 до 1600 МПа.

4.2 Передача единицы величины вторичным эталонам (в части измерительных поршневых систем из их состава) осуществляется от государственных первичных эталонов ГЭТ 23-2026 и ГЭТ 43-2022 в соответствующих диапазонах измерений: до 10 МПа - от ГЭТ 23-2026, свыше 10 МПа - от ГЭТ 43-2022.

4.3 Среднее квадратическое отклонение S_o результата определения эффективной площади поршневых пар не должно превышать:

4·10^-6 для эталона-копии;

1·10^-5 для вторичных эталонов.

4.4 Неисключенная систематическая погрешность вторичных эталонов не должна превышать:

1,5·10^-5 в диапазоне от минус 0,1 до 250 МПа;

2·10^-5 в диапазоне от 250 до 1600 МПа.

4.5 Вторичные эталоны и эталон-копию применяют для передачи единицы давления методом непосредственного сличения в соответствующих диапазонах измерений:

рабочим эталонам класса точности 0,005;

рабочим эталонам 1, 2, 3 и 4-го разрядов;

средствам измерений класса точности 0,008 и менее <5>.

--------------------------------

<5> "И менее" применяется в значении "и менее точным средствам измерений" (здесь и далее по тексту).

4.6 При передаче единицы величины от вторичных эталонов к нижестоящим эталонам и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,5 (1:2).

5.1 В качестве рабочих эталонов применяют:

манометры <6>, вакуумметры, мановакуумметры грузопоршневые в диапазоне измерений от минус 0,1 до 1600 МПа;

калибраторы, датчики давления, преобразователи давления (избыточного, давления-разрежения, гидростатического давления) измерительные (далее - преобразователи давления измерительные), манометры цифровые в диапазоне измерений от минус 0,1 до 1600 МПа.

5.2 Классы точности рабочих эталонов: 0,003 и 0,005.

5.3 Пределы допускаемой основной погрешности рабочих эталонов (калибраторов, датчиков давления, преобразователей давления измерительных, манометров цифровых): +/- 0,003% и +/- 0,005%.

5.4 Среднее квадратическое отклонение результата определения эффективной площади поршневых пар манометров, вакуумметров и мановакуумметров грузопоршневых не должно превышать 40% от суммарной погрешности манометра:

1,2·10^-5 для класса точности 0,003;

2·10^-5 для класса точности 0,005.

5.5 Манометры, вакуумметры, мановакуумметры грузопоршневые класса точности 0,003 применяют в диапазоне измерений от минус 0,1 до 250 МПа для передачи единицы давления методом непосредственного сличения:

рабочих эталонов 1, 2, 3 и 4-го разрядов;

средств измерений класса точности 0,008 и менее.

5.6 Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые класса точности 0,003 применяют в диапазоне измерений от минус 0,1 до 250 МПа для передачи единицы давления методом непосредственного сличения:

рабочим эталонам 1, 2, 3 и 4-го разрядов;

средствам измерений класса точности 0,008 и менее.

5.7 Манометры, вакуумметры, мановакуумметры грузопоршневые класса точности 0,005 применяют в диапазоне измерений от минус 0,1 до 1600 МПа для передачи единицы давления методом непосредственного сличения:

рабочим эталонам 1-го разряда класса точности 0,01 и менее;

рабочим эталонам 2, 3 и 4-го разрядов;

средствам измерений класса точности 0,01 и менее.

5.8 Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые класса точности 0,005 применяют в диапазоне измерений от минус 0,1 до 1600 МПа для передачи единицы давления методом непосредственного сличения:

рабочим эталонам 1-го разряда класса точности 0,01;

рабочим эталонам 2, 3 и 4-го разрядов;

средствам измерений класса точности 0,01 и менее.

5.9 Допускается передача единицы величины:

манометрам грузопоршневым классов точности от 0,015 до 0,2 с ВПИ, не превышающим 250 МПа, с применением эталонов (манометров грузопоршневых) с ВПИ от 60 до 250 МПа;

манометрам грузопоршневым классов точности от 0,008 до 0,01 с ВПИ, не превышающим 250 МПа, с применением эталонов (манометров грузопоршневых) с ВПИ от 100 до 250 МПа.

5.10 При передаче единицы величины от рабочих эталонов к нижестоящим эталонам и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,5 (1:2).

6.1.1 В качестве рабочих эталонов 1-го разряда применяют:

манометры, вакуумметры, мановакуумметры грузопоршневые в диапазоне измерений от минус 0,1 до 1600 МПа;

калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые в диапазоне измерений от минус 0,1 до 1600 МПа.

6.1.2 Классы точности рабочих эталонов 1-го разряда: от 0,008 до 0,01 включительно. Рекомендуемые классы точности: 0,008, 0,009 <7>, и 0,01.

6.1.3 Пределы допускаемой основной погрешности рабочих эталонов 1-го разряда (ряд значений для рекомендуемых классов точности): +/- 0,008%; +/- 0,009% <6> и +/- 0,01% от измеренного значения, ВПИ или их комбинации.

--------------------------------

<6> В том числе манометры грузопоршневые с мультипликаторами измерительными (здесь и далее по тексту).

<7> Только для калибраторов, датчиков давления, преобразователей давления измерительных, манометров цифровых.

6.1.4 Среднее квадратическое отклонение результата определения эффективной площади поршневых пар манометров, вакуумметров и мановакуумметров грузопоршневых не должно превышать 40% от суммарной погрешности манометра:

3,2·10^-5 для класса точности 0,008;

4·10^-5 для класса точности 0,01.

6.1.5 Рабочие эталоны 1-го разряда применяют для передачи единицы давления методом непосредственного сличения:

рабочим эталонам 2-го разряда класса точности 0,016 и менее;

рабочим эталонам 3-го разряда;

рабочим эталонам 4-го разряда;

средствам измерений класса точности 0,016 и менее.

6.1.6 При передаче единицы величины от рабочих эталонов 1-го разряда к нижестоящим эталонам и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,5 (1:2).

6.2.1 В качестве рабочих эталонов 2-го разряда применяют:

манометры, вакуумметры, мановакуумметры грузопоршневые в диапазоне измерений от минус 0,1 до 1600 МПа;

калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые в диапазоне измерений от минус 0,1 до 1600 МПа.

6.2.2 Классы точности рабочих эталонов 2-го разряда: свыше 0,01 до 0,025 включительно. Рекомендуемые классы точности: 0,015; 0,02 и 0,025.

6.2.3 Пределы допускаемой основной погрешности (ряд значений для рекомендуемых классов точности) рабочих эталонов 2-го разряда составляют свыше +/- 0,01% от измеренного значения, ВПИ или их комбинации: +/- 0,015%; +/- 0,02% и +/- 0,025%.

6.2.4 Среднее квадратическое отклонение результата определения эффективной площади поршневых пар манометров, вакуумметров и мановакуумметров грузопоршневых не должно превышать 40% от суммарной погрешности манометра:

6·10^-5 для класса точности 0,015;

8·10^-5 для класса точности 0,02;

1·10^-4 для класса точности 0,025.

6.2.5 Рабочие эталоны 2-го разряда применяют для передачи единицы давления методом непосредственного сличения:

рабочим эталонам 3-го разряда класса точности 0,028 и менее;

рабочим эталонам 4-го разряда;

средствам измерений класса точности 0,028 и менее.

6.2.6 При передаче единицы величины от рабочих эталонов 2-го разряда к нижестоящим эталонам и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,4 (1:2,5).

6.3.1 В качестве рабочих эталонов 3-го разряда применяют:

манометры, вакуумметры, мановакуумметры грузопоршневые в диапазоне измерений от минус 0,1 до 1600 МПа;

калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые в диапазоне измерений от минус 0,1 до 1600 МПа.

6.3.2 Классы точности рабочих эталонов 3-го разряда: свыше 0,025 до 0,07 включительно. Рекомендуемые классы точности: 0,03; 0,04; 0,05; 0,06 и 0,07.

6.3.3 Пределы допускаемой основной погрешности (ряд значений для рекомендуемых классов точности) рабочих эталонов 3-го разряда составляют свыше +/- 0,025% от измеренного значения, ВПИ или их комбинации: +/- 0,03%; +/- 0,04%; +/- 0,05%; +/- 0,06% и +/- 0,07%.

6.3.4 Среднее квадратическое отклонение результата определения эффективной площади поршневых пар манометров грузопоршневых не должно превышать 40% от суммарной погрешности манометра.

6.3.5 Рабочие эталоны 3-го разряда применяют для передачи единицы давления методом непосредственного сличения:

рабочим эталонам 4-го разряда класса точности 0,078 и менее;

средствам измерений класса точности 0,078 и менее.

6.3.6 При передаче единицы величины от рабочих эталонов 3-го разряда рабочим эталонам 4-го разряда и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,33 (1:3).

6.4.1 В качестве рабочих эталонов 4-го разряда применяют:

манометры, вакуумметры и мановакуумметры деформационные в диапазоне измерений от минус 0,1 до 1600 МПа;

манометры грузопоршневые в диапазоне измерений от минус 0,1 до 1600 МПа;

калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые, в диапазоне измерений от минус 0,1 до 1600 МПа.

6.4.2 Классы точности рабочих эталонов 4-го разряда: свыше 0,07 до 0,5 включительно. Рекомендуемые классы точности: 0,08; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4 и 0,5.

6.4.3 Пределы допускаемой основной погрешности (ряд значений для рекомендуемых классов точности) рабочих эталонов 4-го разряда составляют свыше +/- 0,07% от измеренного значения, ВПИ или их комбинации: +/- 0,08%; +/- 0,1%; +/- 0,15%; +/- 0,2%; +/- 0,25%; +/- 0,3%; +/- 0,35%; +/- 0,4% и +/- 0,5%.

6.4.4 Рабочие эталоны 4-го разряда применяют для передачи единицы величины средствам измерений класса точности 0,3 и менее методом непосредственного сличения <8>.

--------------------------------

<8> Допускается возможность передачи единицы давления рабочим эталонам 4-го разряда с помощью эталонов того же разряда с учетом требуемых соотношений пределов допускаемой абсолютной погрешности в соответствии с пунктом 6.4.5.

6.4.5 При передаче единицы величины от рабочих эталонов 4-го разряда средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,25 (1:4).

7.1 В качестве средств измерений применяют:

манометры, вакуумметры и мановакуумметры деформационные в диапазоне измерений от минус 0,1 до 1600 МПа;

калибраторы, датчики давления, преобразователи давления измерительные <9>, манометры цифровые в диапазоне измерений от минус 0,1 до 4000 МПа.

--------------------------------

<9> В том числе преобразователи давления измерительные с аналоговым выходным сигналом.

7.2 Классы точности средств измерений:

манометров, вакуумметров и мановакуумметров деформационных: св. 0,07 до 5;

калибраторов, датчиков давления, преобразователей давления измерительных, манометров цифровых: от 0,008 до 6.

7.3 Пределы допускаемой основной погрешности средств измерений:

манометров, вакуумметров и мановакуумметров деформационных: +/- (0,07 ... 5,0)%;

калибраторов, датчиков давления, преобразователей давления измерительных, манометров цифровых в диапазоне измерений от минус 0,1 до 250 МПа: +/- (0,008 ... 6,0)%.

S_o - среднее квадратическое отклонение; - неисключенная систематическая погрешность; (0,95) - доверительные границы суммарной погрешности эталона при доверительной вероятности 0,95; uA_o - стандартная неопределенность, оцениваемая по типу A; uB_o - стандартная неопределенность, оцениваемая по типу B; u_co - суммарная стандартная неопределенность; U_o - расширенная неопределенность при доверительной вероятности 0,95 и коэффициенте охвата k = 2.
