МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

СИСТЕМЫ ХОЛОДИЛЬНЫЕ ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬЮ СВЫШЕ 3,0 кВт

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Occupational safety standards system. Refrigerating

equipment of refrigerating capacity over 3,0 kW. Safety

requirements

(ISO 5149:1993, MOD)

ГОСТ 12.2.233-2012

(ISO 5149:1993)

Список изменяющих документов

(в ред. ГОСТ 34891.1-2022, введенного в действие

Приказом Росстандарта от 10.10.2022 N 1108-ст,

ГОСТ 34891.2-2022, введенного в действие

Приказом Росстандарта от 10.10.2022 N 1109-ст,

ГОСТ 34891.3-2022, введенного в действие

Приказом Росстандарта от 10.10.2022 N 1110-ст)

МКС 27.200

Дата введения

1 января 2014 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 42-2012 от 15 ноября 2012 г.)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 ноября 2012 года N 1000-ст межгосударственный стандарт ГОСТ 12.2.233-2012 (ISO 5149:1993) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 года.

5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 5149:1993 Mechanical refrigerating systems used for cooling and heating - Safety requirements (Холодильные системы, используемые для охлаждения и нагрева. Требования безопасности). Разделы 3, 4, 5 представляют собой аутентичный текст международного стандарта. Дополнительные положения и требования, а также сноски, включенные в текст настоящего стандарта для учета потребностей национальных экономик указанных выше государств, выделены курсивом.

Степень соответствия - модифицированная (MOD)

Стандарт подготовлен на основе применения ГОСТ Р 12.2.142-99 (ИСО 5149-93)

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт распространяется на холодильные системы (далее - системы) холодопроизводительностью свыше 3,0 кВт при стандартном режиме (холодильные машины, агрегаты, компрессоры, теплообменные аппараты, тепловые насосы) и устанавливает требования безопасности конструкции холодильных систем.

Требования разделов 4 - 6 являются обязательными, остальные требования - рекомендуемыми.

Стандарт устанавливает требования к размещению холодильных систем.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 12.1.003-83 Система стандартов безопасности труда. Шум. Общие требования безопасности

ГОСТ 12.1.012-2004 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования

ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 12.2.020-76 Система стандартов безопасности труда. Электрооборудование взрывозащищенное. Классификация. Маркировка

ГОСТ 12.2.062-81 Система стандартов безопасности труда. Оборудование производственное. Ограждения защитные

ГОСТ 12.2.085-2002 Система стандартов безопасности труда. Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия

ГОСТ 14249-89 Сосуды и аппараты. Нормы и методы расчета на прочность

ГОСТ 14254-96 (IEC 529-89) Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 24755-89 Сосуды и аппараты. Нормы и методы расчета на прочность укрепления отверстий

ГОСТ 25005-94 Оборудование холодильное. Общие требования к назначению давлений

ГОСТ 26202-84 Сосуды и аппараты. Нормы и методы расчета на прочность обечаек и днищ от воздействия опорных нагрузок

ГОСТ 28547-90 Компрессоры холодильные объемного действия. Методы испытаний

ГОСТ 28564-90 Машины и агрегаты холодильные на базе компрессоров объемного действия. Методы испытаний

ГОСТ 29265-91 (ISO 817-74) Хладагенты органические (Хладоны). Цифровые обозначения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Определения

Раздел 3 утратил силу с 01.02.2023. - ГОСТ 34891.1-2022, введенный в действие Приказом Росстандарта от 10.10.2022 N 1108-ст.

4. Классификация систем

Раздел 4 утратил силу с 01.02.2023. - ГОСТ 34891.1-2022, введенный в действие Приказом Росстандарта от 10.10.2022 N 1108-ст.

5. Требования безопасности конструкции холодильных систем

Раздел 5 утратил силу с 01.02.2023. - ГОСТ 34891.2-2022, введенный в действие Приказом Росстандарта от 10.10.2022 N 1109-ст.

6. Контроль выполнения требований безопасности

Раздел 6 утратил силу с 01.02.2023. - ГОСТ 34891.3-2022, введенный в действие Приказом Росстандарта от 10.10.2022 N 1110-ст.

Приложение А

(справочное)

ФИЗИЧЕСКИЕ СВОЙСТВА ХОЛОДИЛЬНЫХ АГЕНТОВ

Группа хладагента	Номер хладагента R	Химическое название	Химическая формула	Относительная молекулярная масса	Газовая постоянная	Точка кипения при 101,3 кПа	Температура замерзания	Критическая температура	Абсолютное критическое давление	Горючесть
										Температура воспламенения	Взрывоопасный диапазон концентрации в воздухе
										Температура воспламенения	Нижний предел % (V/V)	Верхний предел % (V/V)
					Дж/(кг·К)	°C	°C	°C	bar	°C	Нижний предел % (V/V)	Верхний предел % (V/V)
1	11	Фтортрихлорметан	CCl₃F	137,4	60,5	23,8	-111	198	43,7
	12	Дифтордихлорметан	CCl₂F₂	120,9	68,64	29,8	-158	112	41,2
	12В1	Дифторбромхлорметан	CBrClF	165,4		-4
	13	Трифторхлорметан	CClF₃	104,5	79,64	-81,5	-181	28,8	38,6
	13В1	Трифторбромметан	CBrF₃	148,9	55,9	-58	-168	67	39,6
	22	Дифторхлорметан	CHClF₂	86,5	96,2	40,8	-160	96	49,3
	23	Трифторметан	CHF₃	70,0		-82
	113	Трифтортрихлорэтан	CCl₂FCClF₂	187,4	44,44	47,7	-35	214,1	34,1
	114	Тетрафтордихлорэтан	CClF₂CClF₂	170,9	48,64	3,5	-94	145,7	32,8
	115	Пентафторхлорэтан	CClF₃CF₂	154,5	53,84	-38,7	-106	80	31,2
	500	R12 (73,8%) + R152а (26,2%)	CCl₂F₂/CH₃CHF₂	99,29	83,75	-28	-159	105	43,4
	502	R22 (48,8%) + R115 (51,2%)	CHClF₂/CClF₂CF₃	112	74,52	-45,6		90	42,7
	744	Углекислый газ	CO₂	44	189	-78,5	-56,6	31	73,8
2	30	Метилен хлористый	CH₂Cl₂	84,9	978,6	40,1	-96,7	250	46,1
	40	Метил хлористый	CH₃Cl	50,5	164,7	-24	-97,6	143	66,8	625	7,1	18,5
	160	Этил хлористый	C₂H₅Cl	64,5	128,9	12,5	-138,7	187,2	52,7	510	3,6	14,8
	611	Метил формат	C₂H₄O₂	60	138,6	31,2	-104,4	214	60	456	4,5	20
	717	Аммиак	NH3	17	488,3	-33,3	-77,9	132,4	113	630	15	28
	764	Двуокись серы	SO₂	64	129,8	-10,0	-75,5	157,5	78,8	-	-	-
	1130	Дихлорэтилен	CHCl-CHCl	96,9	85,8	48,5	-56,7	243	53,3	458	6,2	16
3	170	Этан	C₂H₆	30	276,5	-88,6	-183	32,1	49	515	3,0	15,5
	290	Пропан	C₃H₈	44	188,6	-42,8	-188	96,8	42,6	470	2,1	9,5
	600	Бутан	C₄H₁₀	58,1	143,2	0,5	-135	152,8	35,5	365	1,5	8,5
	600а	Изобутан	CH(CH₃)₃	58,1	143,2	-10,2	-145	133,7	37	460	1,8	8,5
	1150	Этилен	C₂H₄	28	296,1	-103,7	-169,4	9,5	50,6	425	2,7	34
	1270	Пропилен	C₃H₆	42,1	197,7	-48	-185	91,5	46,0	497	2,0	11,4

Приложение Б

(справочное)

РАСЧЕТ ПРОПУСКНОЙ СПОСОБНОСТИ

Б.1 Пропускная способность разгрузки

Пропускная способность разгрузки или коэффициент разгрузки предохранительного устройства должны устанавливаться на основании испытаний в соответствии с [3].

Б.2 Пропускная способность предохранительных клапанов при разгрузке

В холодильной промышленности, где обычно пользуются таблицами с термодинамическими характеристиками и считают холодильные агенты группы 1 высоко сжижаемыми, для расчета минимальной площади поперечного сечения перед седлом клапана, A₀, м², предпочтение отдается методу, использующему уравнение (1) при допущении наличия потока критического давления

, (1)

где Q - пропускная способность для прохождения потока, кг/с;

- функция выпуска (истечения)

, (2)

K_d - коэффициент разгрузки клапана;

p - абсолютное давление в камере давления (соответствующее МРД), Па;

- удельный объем среды в камере давления, м³/кг;

- плотность среды в камере давления, кг/м³;

k - показатель изоэнтропы среды в камере давления, то есть перед клапаном.

В соответствии с таблицей 5 номинальная пропускная способность должна быть нормирована при давлении не выше, чем увеличенное в 1,1 раза максимальное рабочее давление (МРД).

Для обычных холодильных агентов значения k и

определяются по рисунку Б.1.

1 - R717; 2 - R11; 3 - R12; 4 - R13; 5 - R13B1;

6 - R22; 7 - R114; 8 - R500; 9 - R502; 10 - пропан

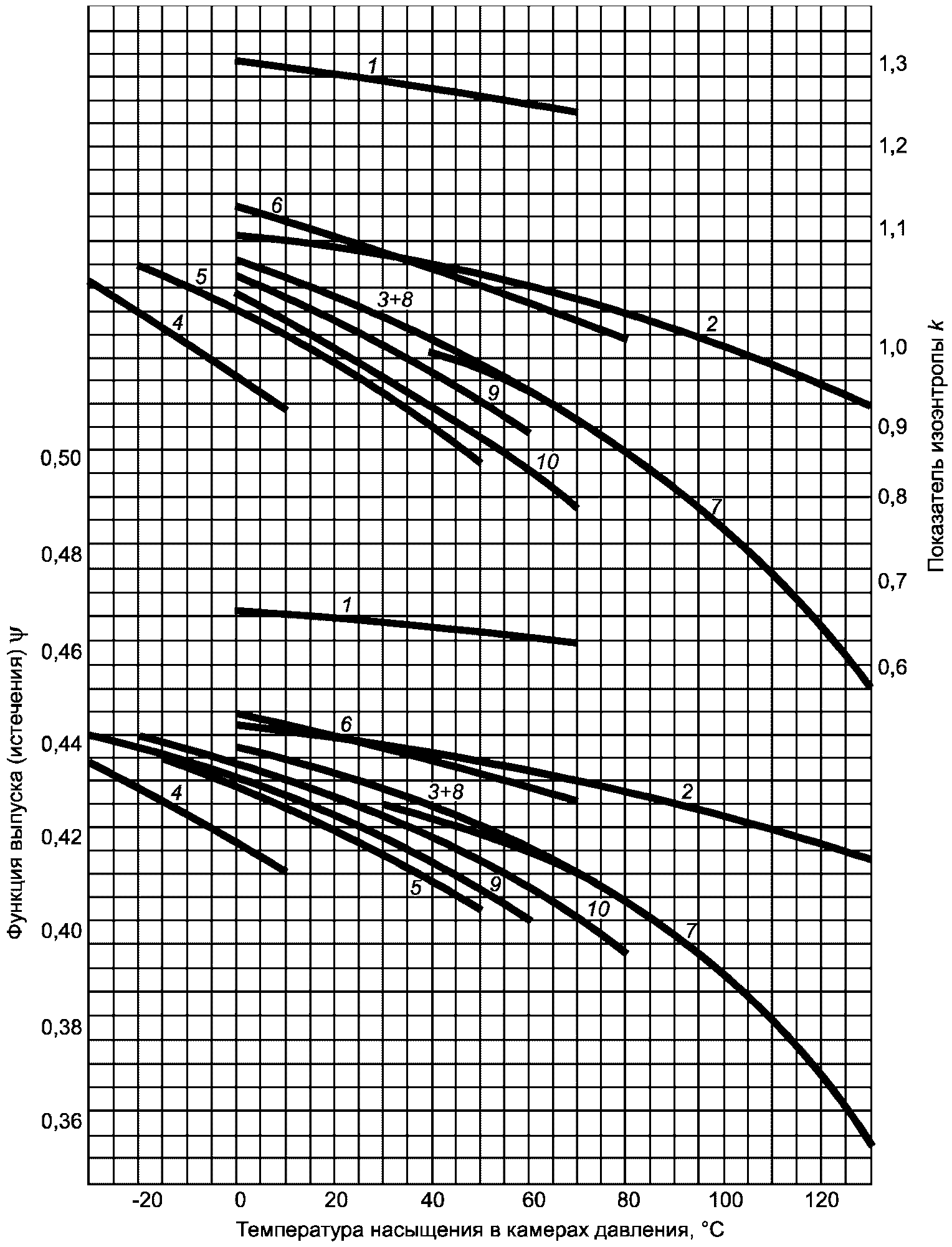

Рисунок Б.1 - Показатель изоэнтропы k

и функции выпуска (истечения)

для наиболее распространенных холодильных агентов

Используя общеприменяемые единицы измерения, уравнение (1) превращается в выражение

, (3)

где A₀ - минимальная площадь поперечного сечения перед седлом клапана, мм²;

Q - пропускная способность для прохождения потока, кг/ч;

R - газовая постоянная, Дж/кг·К (см. приложение А);

T - абсолютная температура в камере давления, то есть перед седлом клапана, К;

Z - коэффициент сжимаемости;

C - функция выпуска (истечения);

K_d - коэффициент разгрузки клапана <7>;

--------------------------------

<7> В соответствии с [3] сертифицированный коэффициент разгрузки соответствует 90% пропускной способности, определенной при испытании.

p - абсолютное давление в камере давления, кПа.

В соответствии с таблицей 5 номинальная пропускная способность должна нормироваться при давлении не выше, чем в 1,1 раза увеличенное максимальное рабочее давление (МРД).

Для обычных холодильных агентов значения Z и C приводятся на рисунке Б.2.

1 - R717; 2 - R11; 3 - R12; 4 - R13; 5 - R13B1;

6 - R22; 7 - R114; 8 - R500; 9 - R502; 10 - пропан

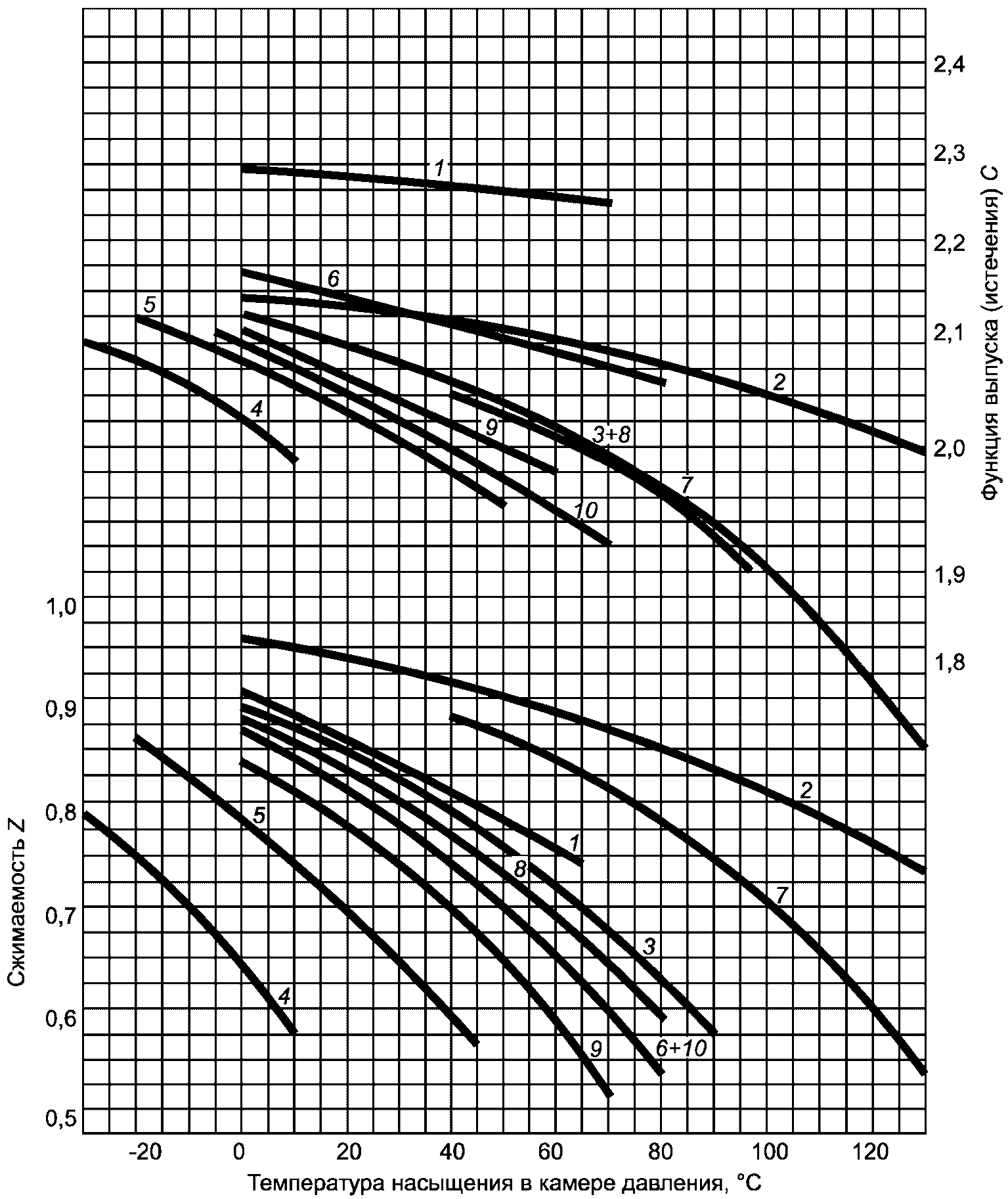

Рисунок Б.2 - Функции выпуска (истечения) C и сжимаемость Z

для наиболее распространенных холодильных агентов

Б.3 Пропускная способность при разгрузке предохранительного устройства с разрывной мембраной или с плавкой пробкой

Рассчитывается по уравнению (1) или (3), при использовании одного из следующих значений K_d в зависимости от того, как установлен трубопровод между сосудом и предохранительным устройством:

установка через стенку K_d - 0,55;

скрытый внутренний монтаж K_d - 0,70.

При K_d самого устройства ниже указанных выше значений в расчетах нужно использовать меньшее значение.

Б.4 Два или более устройств

Два или более устройств, установленных параллельно, можно рассматривать как одно устройство.

Каждое из двух предохранительных устройств, управляемых реверсирующим устройством, должно иметь размер, необходимый для защиты агрегата.

Б.5 Потери давления в питающем трубопроводе

Потеря давления в питающем трубопроводе (включая обратный клапан) не должна превышать 3% максимально допустимого рабочего давления.

Б.6 Корректировка пропускной способности на действие противодавления

Если противодавление на предохранительное устройство превышает критическое давление потока P_CF, рассчитанного по следующему уравнению

, (4)

или пропускная способность устройства перестает быть независимой от противодавления, даже если подъем остается постоянным, то для уменьшения пропускной способности необходимо ввести коэффициент коррекции пропускной способности

, который рассчитывается по формуле

(5)

На рисунке Б.3 представлены значения

в зависимости от температуры насыщения в камере давления. Для устройств, в которых подъем клапана зависит от противодавления, изготовитель должен предоставить специальную информацию.

1 - R12, R14, R500; 2 - R22; 3 - R11; 4 - R717;

5 - R502; 6 - R13B1; 7 - R13; 8 - пропан

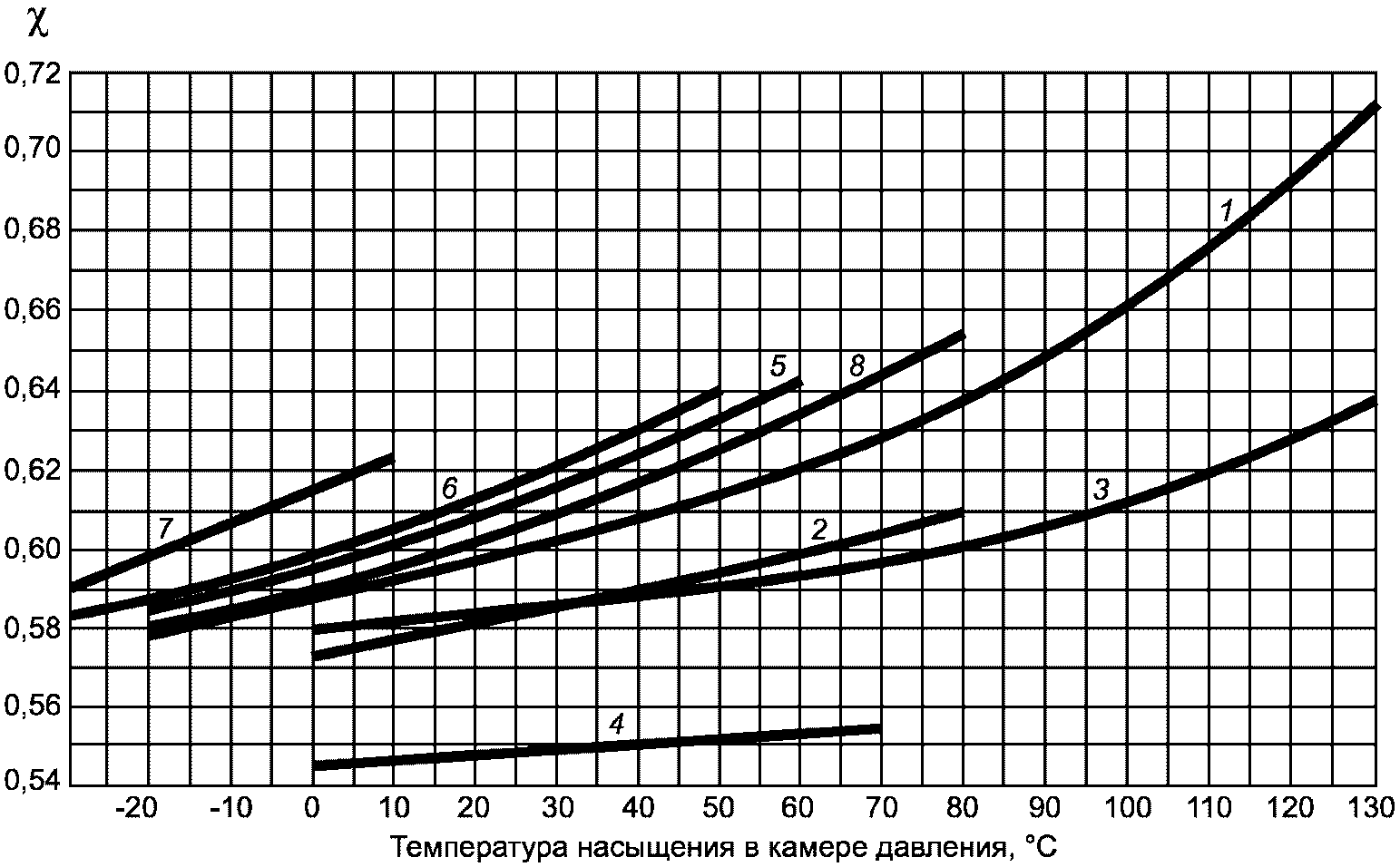

Рисунок Б.3 - Значение коэффициента

для критического давления потока.

Приложение В

(справочное)

ГРАФИК

ЗАВИСИМОСТИ ПРЕДЕЛЬНОГО УРОВНЯ ВИБРАЦИИ

ОТ ВРЕМЕНИ

ПРЕБЫВАНИЯ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА НА РАБОЧЕМ МЕСТЕ t

Приложение ДА

(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖГОСУДАРСТВЕННЫХ

СТАНДАРТОВ ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ

Таблица ДА.1

Обозначение и наименование международного стандарта (международного документа)	Степень соответствия	Обозначение и наименование межгосударственного стандарта
IEC 529:1989 Степени защиты, обеспечиваемые оболочками (Код IP)	MOD	ГОСТ 14254-96 (IEC 529-89) <*> Степени защиты, обеспечиваемые оболочками (Код IP)
ISO 817:1974 Хладагенты органические. Цифровые обозначения	IDT	ГОСТ 29265-91 (ISO 817-74) Хладагенты органические (Хладоны). Цифровые обозначения
<*> Внесенные технические отклонения обеспечивают выполнение требований настоящего стандарта. Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT - идентичные стандарты; - MOD - модифицированные стандарты

Библиография

[1]	ПБ 03-576-03 <*>	Правила устройства и безопасной эксплуатации сосудов, работающих под давлением
[2]		Правила устройства электроустановок (ПУЭ) <*>
[3]	ISO 4126-1:1991	Safety devices for protection against excessive pressure - Part 1: Safety valves (Механизмы предохранительные для защиты от избыточного давления. Часть 1. Предохранительные клапаны)

--------------------------------

<*> Действуют на территории Российской Федерации
