Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Научно-производственным республиканским унитарным предприятием "Белорусский государственный институт стандартизации и сертификации" (БелГИСС) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Государственным комитетом по стандартизации Республики Беларусь

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 июля 2025 г. N 187-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 8 октября 2025 г. N 1168-ст межгосударственный стандарт ГОСТ IEC 62868-2-3-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2026 г.

5 Настоящий стандарт идентичен международному стандарту IEC 62868-2-3:2021+AMD1:2025 "Источники света с органическими светоизлучающими диодами (OLED) для общего освещения. Безопасность. Часть 2-3. Дополнительные требования. Гибкие плитки и панели OLED" ("Organic light emitting diode (OLED) light sources for general lighting - Safety - Part 2-3: Particular requirements - Flexible OLED tiles and panels", IDT).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).

Международный стандарт разработан подкомитетом 34A "Лампы" Технического комитета по стандартизации TC 34 "Лампы и связанное с ними оборудование" Международной электротехнической комиссии (IEC).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает общие требования безопасности и методы испытаний гибких светодиодных панелей и плиток, применимых к общему освещению помещений.

Настоящий стандарт применяют совместно с IEC 62868-1; стандарт содержит дополнительные требования и методы испытаний, проводимые при необходимости.

В случае если в соответствующих частях стандартов серии IEC 62868-2 приведены ссылки на IEC 62868-1, то это означает, что применяют требования соответствующего пункта n IEC 62868-1, т.е. применяют все требования, установленные в соответствующем пункте стандарта, за исключением тех, которые к конкретному типу источника света ОСД неприменимы и установлены в соответствующем пункте n соответствующей части стандартов серии IEC 62868-2.

Требования безопасности, установленные в настоящем стандарте, направлены на обеспечение соответствия электрических светильников требованиям безопасности, защиты жизни и здоровья пользователей, осуществляющих их обслуживание, монтаж и эксплуатацию.

В настоящем стандарте использованы следующие шрифтовые выделения:

- текст требований - светлый;

- методы испытаний - курсив.

Настоящий стандарт устанавливает общие требования безопасности к гибким органическим светодиодным панелям и плиткам, предназначенным для работы при подключении к источникам постоянного тока напряжением не более 120 В без пульсаций и применяемым для изготовления изогнутых светильников внутреннего и аналогичного освещения.

Примечание 1 - Конструкция гибких органических светодиодных панелей и плиток приведена в приложении A.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

IEC 61747-40-1:2019, Liquid crystal display devices - Part 40-1: Mechanical testing of display cover glass for mobile devices - Guidelines (Устройства отображения жидкокристаллические. Часть 40-1. Механические испытания защитного стекла дисплеев мобильных устройств. Руководящие указания)

IEC 62504, General lighting - Light emitting diode (LED) products and related equipment - Terms and definitions (Освещение общее. Светодиодная (LED) продукция и связанное с ней оборудование. Термины и определения)

IEC 62715-6-3:2020, Flexible display devices - Part 6-3: Mechanical test methods - Impact and hardness tests (Устройства с гибкими дисплеями. Часть 6-3. Методы механических испытаний. Ударные испытания и испытания на твердость)

IEC 62868-1:2020, Organic light emitting diode (OLED) Light sources for general lighting - Safety - Part 1: General requirements and tests (Источники света с органическими светоизлучающими диодами (OLED) для общего освещения. Безопасность. Часть 1. Общие требования и испытания)

IEC 62868-1:2020/AMD1:2025

IEC TS 62972:2016, General lighting - Organic light emitting diode (OLED) products and related equipment - Terms and definitions (Освещение общее. Изделия с органическими светодиодами (OLED) и соответствующее оборудование. Термины и определения)

В настоящем стандарте применены термины по IEC 62504, IEC 62868-1 и IEC TS 62972, а также следующие термины с соответствующими определениями.

ISO и IEC ведут терминологические базы данных для использования в стандартизации по следующим адресам:

- Электропедия IEC: http://www.electropedia.org;

- платформа онлайн-просмотра ISO: http://www.iso.org/obp.

3.1 гибкий ОСД (flexible OLED): Органический светодиод, который можно механически многократно сгибать на одном или нескольких этапах обработки подложки, производства, хранения, использования, эксплуатации, транспортировки и перемещения.

3.2 гибкая ОСД-плитка (flexible OLED tile): Наименьший неделимый работоспособный ОСД-источник света, содержащий по меньшей мере один контактный участок с одним или более положительным и одним или более отрицательным полюсами для подсоединения к источнику электропитания.

3.3 гибкая ОСД-панель (flexible OLED panel): Способный работать автономно гибкий ОСД-источник света, содержащий одну или несколько гибких ОСД-плиток и средства для подключения к источнику электроэнергии, такие как разъем, печатная плата, пассивные электронные компоненты и (не обязательно) рамка.

3.4 гибкий ОСД на стеклянной подложке (glass-based flexible OLED): Гибкий ОСД-источник света, имеющий подложку и (или) инкапсулированный материал, состоящий из слоя тонкого стекла.

3.5 гибкий ОСД на тонкопленочной подложке (film-based flexible OLED): Гибкий ОСД-источник света, имеющий компоненты, изготовленные из барьерной пленки или металлической фольги.

3.6 барьерная пленка <для ОСД-источника света> (barrier film <for OLED light source>): Пленка, не допускающая попадания водяного пара в ОСД-источник света.

3.7 минимальный радиус изгиба <относительно безопасности> (minimum bending radius <of safety>): Минимально допустимое значение радиуса изгиба ОСД-панели без риска повреждения ее структуры при деформации в выпуклую или вогнутую сторону.

3.8 максимально допустимое количество циклов изгиба <относительно безопасности> (maximum bending cycle <of safety>): Максимальное количество циклов изгиба ОСД-панели без риска разрушения ее структуры.

3.9 состояние поставки (as-received): Состояние образца, соответствующее стандартной практике подготовки образцов и обращения с ними, на поверхности которого, следовательно, отсутствуют различные механические повреждения, например: потертости, царапины или вмятины.

Примечание 1 - Прочность стекла не является внутренним свойством материала и, как и у других хрупких упругих материалов, сильно зависит от степени возникновения поверхностных дефектов. Термин "состояние поставки" предназначен для обозначения состояния поверхности при получении образца, и его следует отличать от состояния, при котором повреждение было намеренно нанесено до испытания.

[IEC 61747-40-1:2019 (терминологическая статья 3.2)]

Применяют требования IEC 62868-1:2020 и IEC 62868-1:2020/AMD1:2024 (пункт 4.1).

Применяют требования IEC 62868-1:2020 и IEC 62868-1:2020/AMD1:2024 (пункт 4.2).

Применяют требования к температуре окружающей среды и монтажу в соответствии с IEC 62868-1:2020 и IEC 62868-1:2020/AMD1:2024 (пункт 4.2).

Испытания должны проводиться при расчетном значении напряжения или тока, если иное не указано в настоящем стандарте.

Для тех гибких панелей, для которых задана определенная кривизна, испытание проводят с использованием формы и условий, указанных изготовителем в инструкциях по установке.

Стабилизация должна проводиться в тех же условиях, что и при испытаниях, исходя из эксплуатации в горизонтальном или изогнутом состоянии.

Требования к маркировке должны соответствовать требованиям IEC 62868-1:2020 (пункт 5.1) и таблице 1.

Применяют требования IEC 62868-1:2020 и IEC 62868-1:2020/AMD1:2024 (пункт 5.2).

Применяют требования IEC 62868-1:2020 (раздел 6.1).

ОСД-панель должна обладать достаточной механической прочностью, которую проверяют по 6.2.2 и 6.2.3.

Испытание на прочность и удар проводят в зависимости от классификации ОСД-панели (см. приложение B и таблицу B.1).

a) Гибкий ОСД-источник света на стеклянной подложке

Испытание на прочность и удар следует проводить согласно таблице 2 в соответствии с IEC 61747-40-1:2019 (пункты 5.1, 5.2 и 5.4).

Испытание (1) проводят, если выступающая кромка панелей после установки в светильник остается видимой. Если панель установлена в светильник и ее края не выступают, данное испытание не является обязательным. Если стекло не выступает за край (например, при установке в светильник или покрытии защитной пленкой), необходимо провести испытания (2) и (3).

Если поверхность стекла не подвергается воздействию (например, при установке в светильник или покрытии защитной пленкой), необходимо провести испытания (1) и (2).

- при наличии осколков стекла или трещин;

- при возникновении пламени, дыма или горючих газов;

- при наличии незакрепленных деталей, снижающих безопасность изделия.

b) Гибкий ОСД на тонкопленочной подложке

Испытание на удар гибких ОСД на тонкопленочной подложке проводят в соответствии с IEC 62715-6-3:2020 (пункты 6.2 - 6.5):

- воздействие удара падающим шариком;

- испытание на воздействие удара;

- испытание на воздействие бокового удара маятника;

- испытание нанесением царапин и на истирание.

- при возникновении пламени, дыма или горючих газов;

- при наличии незакрепленных деталей, снижающих безопасность изделия.

Применяют требования по IEC 62868-1:2020 (пункт 6.3).

Применяют требования по IEC 62868-1:2020 (пункт 6.4).

Применяют требования по IEC 62868-1:2020 (пункт 6.5).

Применяют требования по IEC 62868-1:2020 (раздел 7).

Применяют требования по IEC 62868-1:2020 (пункт 8.1).

Применяют требования и критерии соответствия по IEC 62868-1:2020/AMD1:2024 (пункт 8.2).

Применяют требования и критерии соответствия по IEC 62868-1:2020/AMD1:2024 (пункт 8.3).

Испытания на изгиб проводят при радиусе изгиба, не превышающем 70% от минимального радиуса изгиба, указанного изготовителем.

ОСД-источник света многократно изгибают такое количество циклов, которое не менее чем в 1,5 раза превышает максимально допустимое количество циклов изгиба.

Применяют требования по IEC 62868-1:2020/AMD1:2024 (пункт 9.1).

Применяют требования и критерии соответствия по IEC 62868-1:2020/AMD1:2024 (пункт 9.2).

Применяют требования по IEC 62868-1:2020/AMD1:2024 (пункт 9.3).

Применяют требования IEC 62868-1:2020 (раздел 10).

Применяют требования по IEC 62868-1:2020 и IEC 62868-1:2020/AMD1:2024 (раздел 11).

Применяют требования по IEC 62868-1:2020 (пункт 12.1).

Применяют требования по IEC 62868-1:2020 и IEC 62868-1:2020/AMD1:2024 (пункт 12.2).

Применяют требования по IEC 62868-1:2020 и IEC 62868-1:2020/AMD1:2024 (раздел 14).

Применяют требования по IEC 62868-1:2020 (раздел 14).

Применяют требования по IEC 62868-1:2020/AMD1:2024 (приложение B).

Применяют требования по IEC 62868-1:2020 и IEC 62868-1:2020/AMD1:2024 (раздел 16).

Применяют требования по IEC 62868-1:2020/AMD1:2024 (раздел 17).

Применяют требования по IEC 62868-1:2020/AMD1:2024 (раздел 18).

Применяют требования по IEC 62868-1:2020/AMD1:2024 (раздел 19).

На рисунках A.1 и A.2 приведены схематические изображения гибких ОСД-панелей и ОСД-плиток на стеклянной подложке.

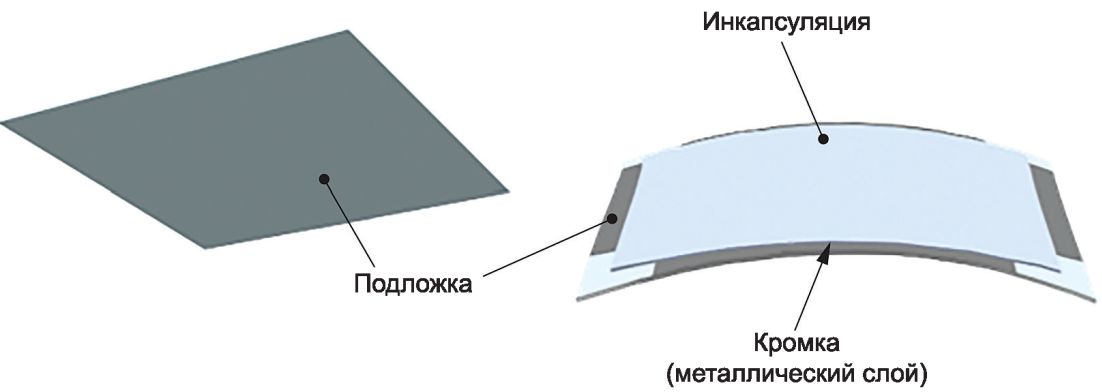

Примечание - На рисунке вид спереди показан слева, а вид сзади - справа. ОСД-плитка - это самое элементарное ОСД-изделие, состоящее из подложки, оболочки, множества органических светодиодов и металлического выступа, без печатной платы (PCB), электрических соединительных деталей и корпуса.

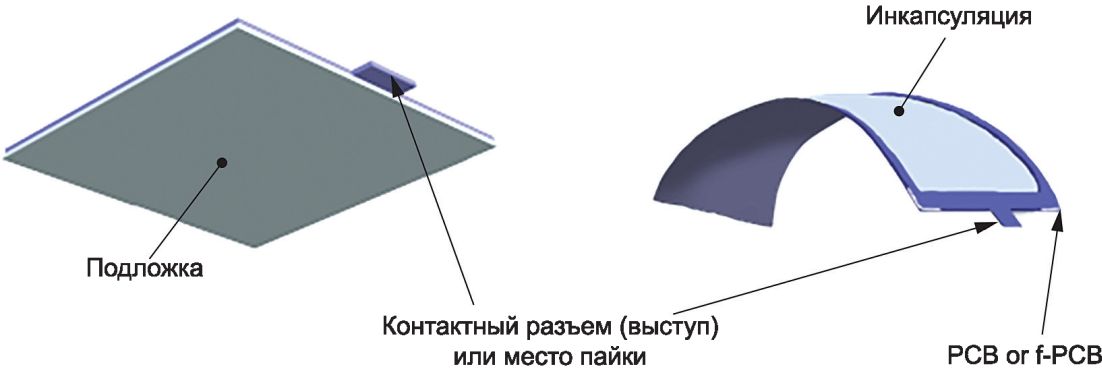

Примечание - Обратите внимание, что вид спереди показан слева, а вид сзади - справа. ОСД-панель (пример 1) состоит из ОСД-плитки и печатной платы (PCB) или гибкой печатной платы (f-PCB) для электрических контактов и электрических соединительных деталей.

Гибкие ОСД-панели классифицируют в зависимости от наличия подложки и подложки инкапсуляции следующим образом:

- гибкие ОСД-панели на стеклянной подложке.

Гибкие ОСД-панели на стеклянной подложке представляют собой ОСД, в котором в качестве подложки и (или) подложки инкапсуляции используется тонкое стекло;

- гибкие ОСД-панели на тонкопленочной подложке.

Все типы, кроме гибких ОСД-панелей на стеклянной подложке.

--------------------------------

<1> В Российской Федерации действует ГОСТ Р 54814-2018 "Светодиоды и светодиодные модули для общего освещения и связанное с ними оборудование. Термины и определения", неэквивалентный по отношению к IEC 62504:2014.

<2> В Российской Федерации действует ГОСТ Р МЭК 62715-6-3-2021 "Гибкие дисплейные устройства. Часть 6-3. Методы механических испытаний. Испытания на воздействие удара и твердость", идентичный IEC 62715-6-3:2020.

<3> В Российской Федерации действует ГОСТ Р 58229-2018/IEC TS 62972:2016 "Светодиоды органические для общего освещения и связанное с ними оборудование. Термины и определения", идентичный IEC TS 62972:2016.

IEC 61747-40-2:2015, Liquid crystal display devices - Part 40-2: Mechanical testing of display cover glass for mobile devices - Uniaxial flexural strength (4-point bend) (Устройства отображения жидкокристаллические. Часть 40-2. Механические испытания защитного стекла дисплеев мобильных устройств. Прочность при одноосном изгибе (4-точечный изгиб))

IEC 61747-40-3:2015, Liquid crystal display devices - Part 40-3: Mechanical testing of display cover glass for mobile devices - Biaxial flexural energy to failure (ball drop) (Устройства отображения жидкокристаллические. Часть 40-3. Механические испытания защитного стекла дисплеев мобильных устройств. Работа разрушения при двухосном изгибе (падающий шар))

IEC 61747-40-4:2015, Liquid crystal display devices - Part 40-4: Mechanical testing of display cover glass for mobile devices - Biaxial flexural strength (ring-on-ring) (Устройства отображения жидкокристаллические. Часть 40-4. Механические испытания защитного стекла дисплеев мобильных устройств. Прочность при двухосном изгибе (кольцо на кольце)

IEC 61747-40-5:2018, Liquid crystal display devices - Part 40-5: Mechanical testing of display cover glass for mobile devices - Strength against dynamic impact by a sharp object with the specimen rigidly supported (Устройства отображения жидкокристаллические. Часть 40-5. Механические испытания защитного стекла дисплеев мобильных устройств. Прочность относительно динамического удара острого предмета по жестко закрепленному образцу)

IEC 61747-40-6:2018, Liquid crystal display devices - Part 40-6: Mechanical testing of display cover glass for mobile devices - Retained biaxial flexural strength (abraded ring-on-ring) (Устройства отображения жидкокристаллические. Часть 40-6. Механические испытания защитного стекла дисплеев мобильных устройств. Остаточная прочность при двухосном изгибе (абразивный тест кольцо на кольце))
