1 РАЗРАБОТАНА И ВВЕДЕНА ГОСУДАРСТВЕННЫМ КОМИТЕТОМ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

РАЗРАБОТЧИКИ

В.Н. Некрасов (руководитель темы) канд. техн. наук, С.Ф. Некрич, канд. техн. наук Л.Ф. Кособродова

2 УТВЕРЖДЕНА НПО "ВНИИФТРИ" 25.04.90

3 ЗАРЕГИСТРИРОВАНА ВНИИМС 1.11.90

4 ВВЕДЕНА ВПЕРВЫЕ

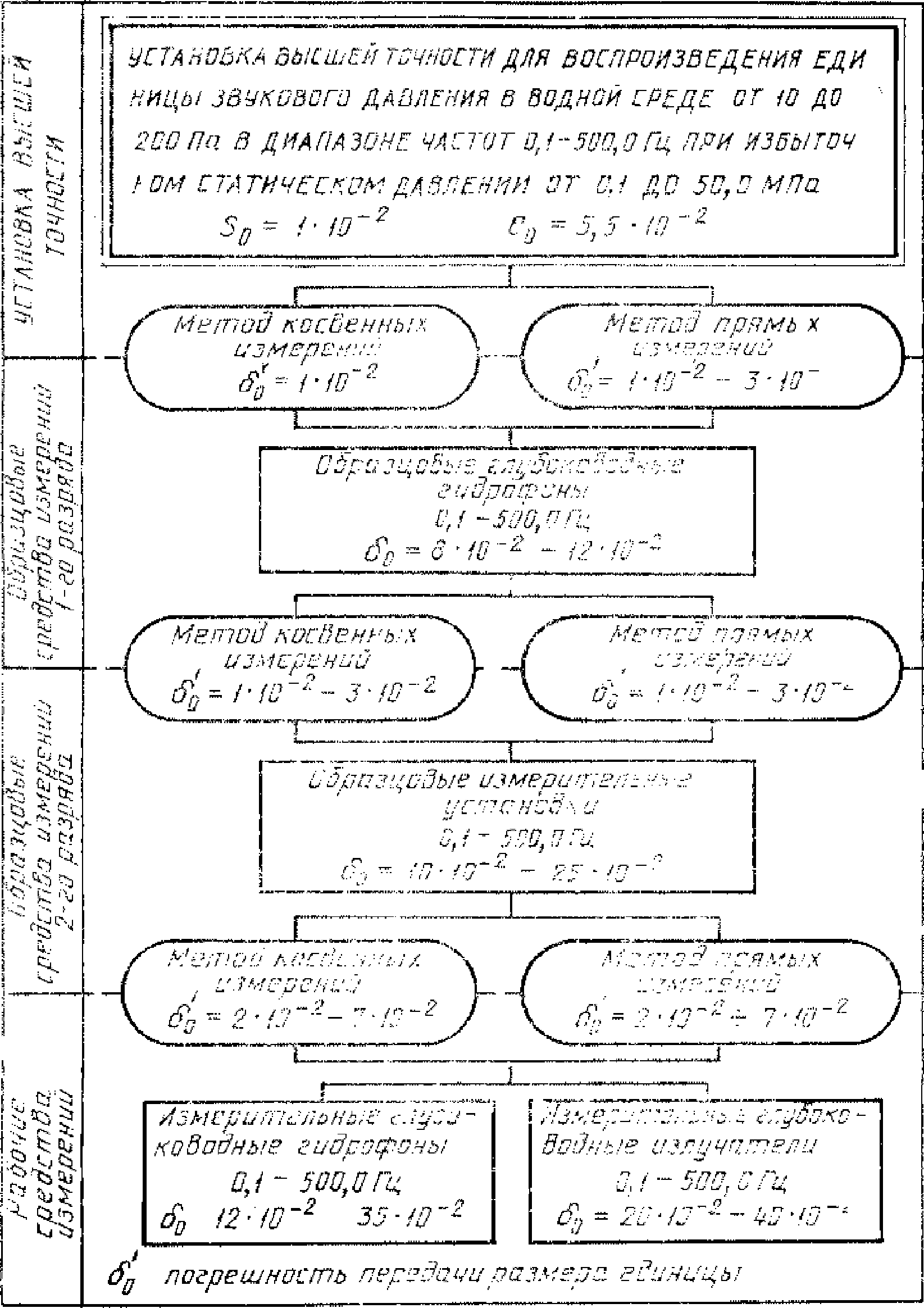

Настоящая рекомендация распространяется на государственную поверочную схему для средств измерений звукового давления в водной среде от 10 до 200 Па в диапазоне частот при избыточном статическом давлении от 0,1 до 50,0 МПа и устанавливает назначение установки высшей точности для воспроизведения единицы звукового давления - паскаля (Па) в водной среде от 10 до 200 Па в диапазоне частот при избыточном статическом давлении от 0,1 до 50,0 МПа комплекс основных средств измерений, входящих в ее состав, основные метрологические характеристики установки высшей точности и порядок передачи размера единицы звукового давления в водной среде от 10 до 200 Па в диапазоне частот при избыточном статическом давлении от 0,1 до 50,0 МПа от установки высшей точности при помощи образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

1.1. Установка высшей точности предназначена для воспроизведения и хранения единицы звукового давления в водной среде от 10 до 200 Па в диапазоне частот при избыточном статическом давлении от 0,1 до 50,0 МПа и передачи ее размера при помощи образцовых средств измерений рабочим средствам измерений, применяемым в народном хозяйстве с целью обеспечения единства измерений в стране.

1.2. Установка высшей точности состоит из комплекса следующих средств измерений:

гидростенд, включающий измерительную камеру объемом 0,011 м³, в которой создается избыточное статическое давление от 0,1 до 50,0 МПа;

генератор механических колебаний;

комплект глубоководных преобразователей (обратимый преобразователь, излучатель);

глубоководные гидрофоны;

комплект контрольно-измерительных приборов.

1.3. Установка высшей точности обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S₀, не превышающим 1·10^-2 при десяти независимых измерениях. Неисключенная систематическая погрешность не превышает 5,5·10^-2.

1.4. Для обеспечения воспроизведения единицы звукового давления в водной среде от 10 до 200 Па в диапазоне частот при избыточном статическом давлении от 0,1 до 50,0 МПа с указанной точностью должны быть соблюдены правила хранения и применения установки высшей точности, утвержденные в установленном порядке.

1.5. Установку высшей точности применяют для передачи размера единицы образцовым средствам измерений 1-го разряда методами косвенных и прямых измерений.

2.1. Образцовые средства измерений 1-го разряда

2.1.1. В качестве образцовых средств измерений 1-го разряда применяют образцовые глубоководные гидрофоны.

2.1.2. Доверительные относительные погрешности образцовых глубоководных гидрофонов 1-го разряда при доверительной вероятности 0,95 составляют от 8·10^-2 до 12·10^-2.

2.1.3. Образцовые средства измерений 1-го разряда применяют для поверки образцовых средств измерений 2-го разряда методами косвенных и прямых измерений.

2.2. Образцовые средства измерений 2-го разряда

2.2.1. В качестве образцовых средств измерений 2-го разряда применяют измерительные установки.

2.2.2. Доверительные относительные погрешности образцовых средств измерений 2-го разряда при доверительной вероятности 0,95 составляют от 10·10^-2 до 25·10^-2.

2.2.3. Образцовые средства измерений 2-го разряда применяют для поверки рабочих средств измерений методами косвенных и прямых измерений.

3.1. В качестве рабочих средств измерений применяют измерительные глубоководные гидрофоны и измерительные глубоководные излучатели.

3.2. Доверительные относительные погрешности рабочих средств измерений при доверительной вероятности 0,95 составляют от 12·10^-2 до 40·10^-2.
