1. Разработана ФГУП "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС").

2. Исполнители Александрова А.Н., Кузнецова Е.А., Максименкова Т.Ф., Орлов С.Б., Питерских И.А.

3. Утверждена ФГУП "ВНИИМС" 18 мая 2006 г.

4. Зарегистрирована ФГУП "ВНИИМС" 19 мая 2006 г.

5. Взамен МИ 2314-2000.

Номенклатура групп средств измерений в Кодификаторе приводится в соответствии с автоматизированной версией Указателя комплектов средств поверки (АИС "Указатель КСП") по состоянию на май 2006 года.

В Кодификаторе даны описания групп СИ для наиболее распространенных областей применения СИ. С момента последнего выпуска Кодификатора в 2003 году число групп увеличено с 2800 до 3070 в настоящем издании.

В настоящей редакции изменены коды некоторых разделов. В большинстве областей измерений введено деление на ветви. В итоге были изменены коды некоторых групп. Изменение кодов групп, ранее примененных пользователями в описаниях своих областей аккредитации или лицензирования, не является основанием для переоформления соответствующих документов. Прежние коды будут действительны до окончания срока действия ваших документов.

В подавляющем большинстве областей измерений введено деление на ветви. Ветви обозначены заголовками, начинающимися с трафарета кода групп, включенных в ветвь.

В автоматизированных системах (АИС) "Указатель комплектов средств поверки" и "Навигатор Госреестра СИ", связанных с настоящей рекомендацией, из-за программных ограничений не предусмотрено использование верхних и нижних индексов. По этой причине между записями настоящей рекомендации и соответствующими текстами в АИС имеются, например, следующие различия:

По той же причине было сочтено возможным градусы по шкале Цельсия и в рекомендации, и в АИС записывать без значка "градус", т.е. вместо, например, 1800 °С писать 1800С.

Мы будем благодарны за любую информацию об изменениях в составах комплектов поверочного оборудования, о новых методиках поверки, о состоянии производства поверочного оборудования; за замечания и поправки к кодификатору групп СИ.

Настоящий кодификатор устанавливает коды групп средств измерений (далее - СИ), подлежащих поверке или калибровке.

Кодификатор предназначен для использования, в частности, при составлении паспортов метрологических служб, при описании областей аккредитации метрологических служб на право поверки (калибровки) СИ, в документах по анализу состояния измерений, для использования в автоматизированных системах управления деятельностью в области поверки (калибровки) СИ, при разработке справочников по размещению и специализации поверочных лабораторий и т.п.

Коды групп СИ предназначены для обозначения групп вместо их развернутых описаний в нормативных, проектных, плановых, учетных, отчетных, аккредитационных документах метрологических лабораторий по видам поверочных и калибровочных работ, в переписке.

ТИП СРЕДСТВА ИЗМЕРЕНИЙ - совокупность характеристик СИ, установленных техническими условиями, и совокупность СИ, изготовленных в соответствии с этими техническими условиями.

ТИПОРАЗМЕР СРЕДСТВА ИЗМЕРЕНИЙ - совокупность СИ одного типа, для которых техническими условиями определена одинаковая комбинация метрологических характеристик (диапазон измерений и характеристика точности).

КОМПЛЕКТ СРЕДСТВ ПОВЕРКИ (КСП) - минимальная по составу и метрологическому уровню совокупность эталонов, вспомогательных СИ, устройств и приспособлений, достаточная для поверки в полном объеме одного типа (типоразмера) СИ.

ГРУППА СРЕДСТВ ИЗМЕРЕНИЙ (Группа СИ) - совокупность типоразмеров СИ, поверка (калибровка) которых может быть выполнена с использованием одного комплекта средств поверки.

ОБЛАСТЬ ИЗМЕРЕНИЙ - высшая классификационная группировка, объединяющая СИ по принадлежности измеряемых ими величин к одной области физики.

РАЗДЕЛ ОБЛАСТИ ИЗМЕРЕНИЙ - логически завершенная совокупность групп СИ, охватываемых, как правило, одной поверочной схемой.

ВЕТВЬ РАЗДЕЛА ОБЛАСТИ ИЗМЕРЕНИЙ - классификационное объединение групп СИ по принадлежности к одной ветви поверочной схемы или по диапазону измерений, или по конструктивным особенностям.

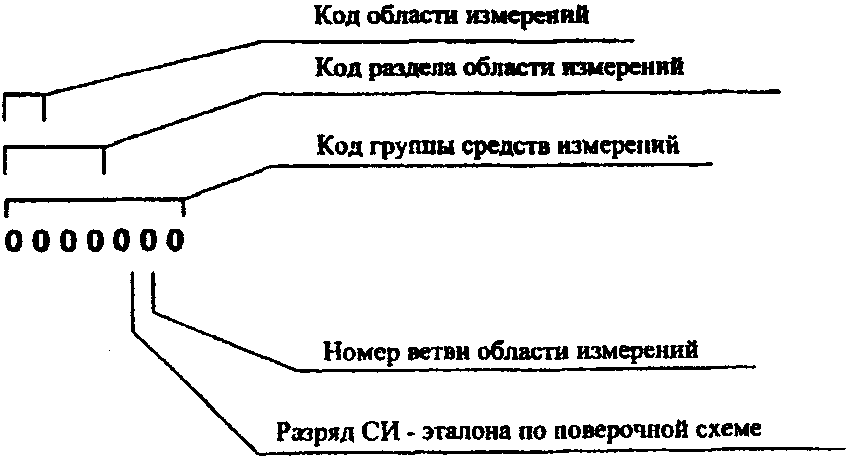

Код группы СИ содержит семь цифровых разрядов и образуется последовательным добавлением младших разрядов к коду области измерений (1 и 2 разряды), к коду раздела области измерений (1 - 4 разряды).

Цифры от 0 до 4 в пятом разряде кода группы соответствуют разряду СИ-эталонов, образующих группу (0 для рабочих эталонов 0-го разряда, эталонов-копий).

Цифрами от 5 до 9 в пятом разряде кода обозначают группы рабочих СИ; меньшие значения используют для групп более точных СИ.

Кодификатор представляет собой перечень групп СИ. Перечень упорядочен по областям измерений в соответствии с их кодами.

Области разделены на разделы, разделы на ветви.

В пределах ветвей описания групп упорядочены по кодам групп.

2. Описание группы содержит обобщенное наименование СИ, составляющих группу, диапазон измерений, верхнюю границу характеристик точности СИ, составляющих группу.

5.1. Код группы определяют для типоразмера СИ по соответствию его наименования, диапазона измерений и характеристики точности наименованию, диапазону измерений и характеристикам точности конкретной группы.

Диапазон измерений типоразмера СИ не должен быть шире, чем у выбранной группы. Характеристика точности типоразмера СИ не должна превышать характеристику точности, указанную для группы.

5.2. Если тип СИ не образует типоразмерного ряда, то понятия "Тип СИ" и "Типоразмер СИ" для него совпадают.

5.3. Для некоторых разновидностей СИ могут быть определены несколько (не более 4) кодов групп. К таким СИ относятся, в частности, следующие:

- Измерительные преобразователи, каналы измерительных систем, вторичные приборы, для которых коды групп определяют отдельно в зависимости от входного и выходного сигналов (см. область 44);

- СИ, поверяемые поэлементно. Для таких СИ набор кодов зависит от состава элементов - для каждого элемента своя группа;

- СИ нескольких величин, например газоанализаторы на несколько компонентов, комбинированные СИ.

5.4. Коды групп для наиболее распространенных типоразмеров СИ определены в автоматизированной информационной системе "Навигатор Государственного реестра средств измерений" (АИС "Навигатор Госреестра СИ").

СПРАВКА:

АИС "Навигатор Госреестра СИ" - программный продукт, выполняющий следующие три функции:

- Функцию навигации в Госреестре СИ. Для этой функции АИС содержит полный перечень записей Госреестра СИ (с отставанием на момент поставки АИС не более чем на месяц от последнего пополнения Госреестра СИ) и эффективную поисковую систему;

- Функцию кодификатора типов СИ. Все записи типов СИ снабжены индивидуальными семиразрядными кодами типов СИ;

- Функцию кодификатора типоразмеров СИ. Функция предусматривает присвоение типоразмерам индивидуальных девятиразрядных кодов, заполнение граф "Диапазон измерений" и "Характеристика точности", присвоение кодов групп СИ (в соответствии с МИ 2314), в составе которых типоразмеры должны проходить поверку. Эта функция реализована частично. До типоразмеров к середине 2006 года развернуто около 20% типов СИ.

Вопросы об АИС по телефонам (495) 113-71-09; 437-99-09.
