ПО КОНСТРУКТИВНЫМ РЕШЕНИЯМ МНОГОЭТАЖНЫХ ПРОМЫШЛЕННЫХ ЗДАНИЙ,
ВОЗВОДИМЫХ МЕТОДОМ ПОДЪЕМА ПЕРЕКРЫТИЙ (ЭТАЖЕЙ)
Работа содержит основные положения по выбору систем и схем каркасов, по конструированию и расчету перекрытий, колонн и ядер жесткости многоэтажных промышленных зданий, возводимых методом подъема перекрытий и этажей.
В приложении приведены примеры расчета конструкций.
При составлении Рекомендаций учтен передовой отечественный и зарубежный опыт проектирования и строительства многоэтажных зданий указанным методом, использованы материалы ЛенЗНИИЭП, СПЭКБ Минпромстроя Армянской ССР и Моспроекта-2.
Настоящие Рекомендации предназначены для применения при проектировании промышленных зданий, возводимых методом подъема перекрытий и этажей.
Рекомендации разработаны в ЦНИИПромзданий д-ром техн. наук В.В. Бургманом, канд. техн. наук М.Г. Костюковским, инженерами А.Б. Шумилиным и М.Ф. Фишеровой.
1.1. Настоящие Рекомендации распространяются на проектирование конструкций многоэтажных каркасных зданий, железобетонные перекрытия которых изготавливаются на уровне пола первого, подвального или цокольного этажа и поднимаются в проектное положение при помощи гидравлических или механических подъемников, устанавливаемых на колоннах, выше поднимаемых перекрытий.
Рекомендации не распространяются на здания, возводимые на просадочных грунтах и горных выработках, в районах с сейсмичностью свыше 6 баллов и в районах Крайнего Севера.
1.2. Здания, возводимые методом подъема перекрытий, рекомендуется применять в следующих случаях:
а) при неунифицированных размерах сетки колонн, для которых требуется в случае применения сборного железобетона большое число типоразмеров нетиповых сборных элементов;
б) при строительстве на затесненных участках (в условиях городской застройки, при реконструкции и расширении действующих предприятий, при необходимости сохранения естественного ландшафта вблизи строящегося здания и т.д.);
в) при строительстве зданий с временными нагрузками на перекрытия не более 2 Т/м2, в которых по технологическим, эстетическим и другим требованиям необходимы гладкие потолки и применение безбалочных бескапитальных перекрытий с малой строительной высотой вместо обычных сборных конструкций заводского изготовления обеспечивает снижение стоимости строительства.
Здания, возводимые методом подъема этажей, рекомендуется проектировать в перечисленных выше случаях при большой насыщенности планов перегородками и высоте до 9 - 10 этажей.
1.3. При назначении размеров здания в плане следует учитывать, что конфигурация здания в плане, ширина здания и размеры сетки колонн определяются главным образом технологическими, экономическими и эстетическими требованиями. Примеры планировочных решений приведены на рис. 1 и 2.

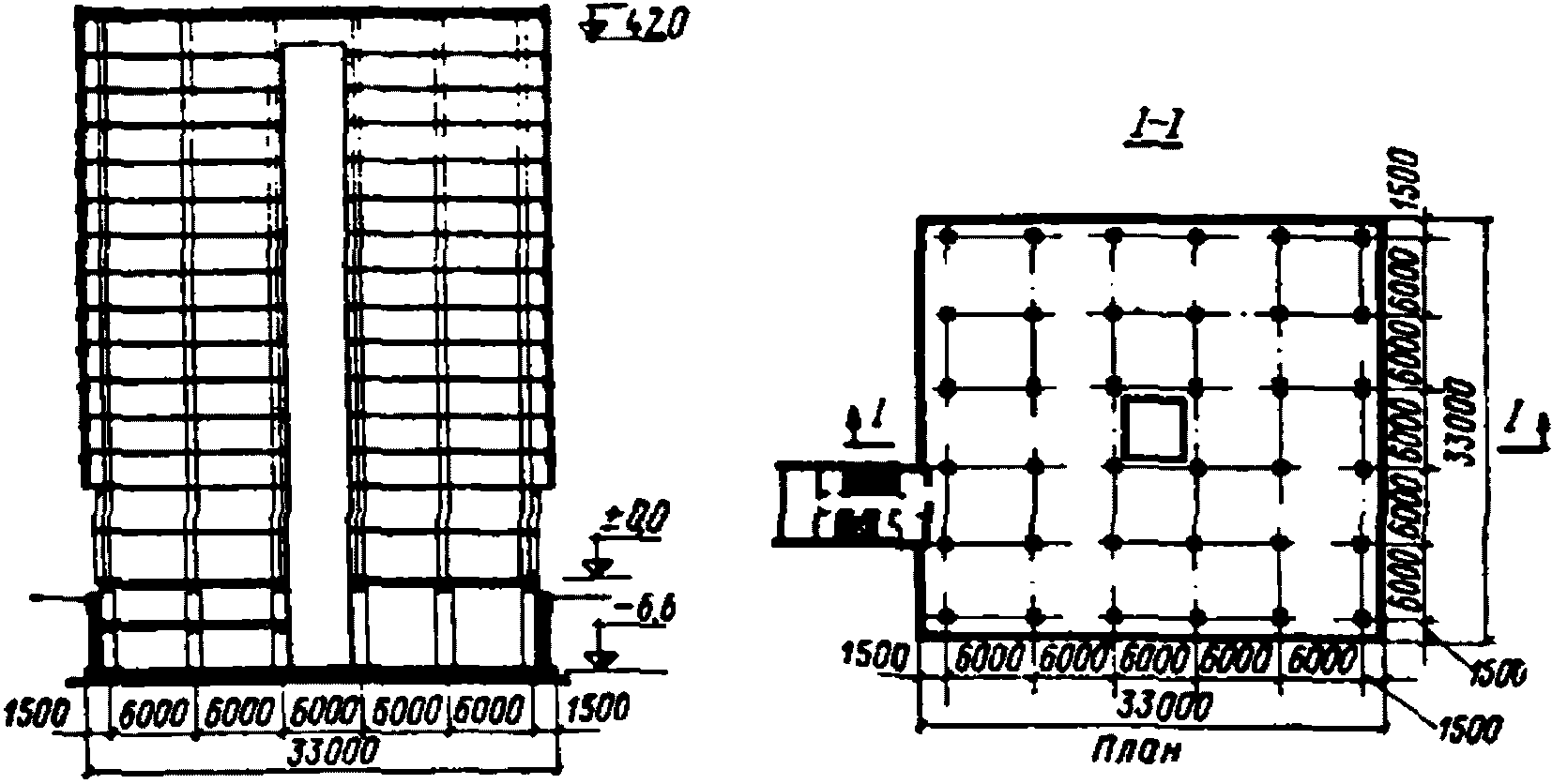

а - гаража-стоянки на 1100 легковых автомобилей;
б - типового этажа многоэтажного производственного корпуса
Расстояния между колоннами в одном направлении рекомендуется, по возможности, принимать одинаковыми. Соотношение пролета и шага колонн рекомендуется принимать близким к квадрату, но не более 1,5:1.
При назначении размеров сетки колонн необходимо соблюдать условие, чтобы собственный вес перекрытия, а в случае применения метода подъема этажей также и собственный вес размещаемых на перекрытии перегородок, стен и оборудования в пределах одной ячейки, не превышал грузоподъемности одного подъемника (см. приложение 1).
1.4. При компоновке зданий плиты перекрытий рекомендуется проектировать с консольными выносами по периметру.
Размеры консольных выносов рекомендуется назначать с учетом требований технологических планировок в зависимости от действующих на перекрытия нагрузок.
Минимальный размер консолей, назначаемых из условия размещения воротников, должен быть не менее 20 см, считая от края колонн.
1.5. Очертания плит в плане на всех этажах рекомендуется принимать одинаковыми с тем, чтобы бортовая опалубка могла быть инвентарной или устанавливаться одновременно на высоту всех бетонируемых плит.
При этом без особых трудностей могут устраиваться местные вырезы, козырьки, балконы и т.д.
1.6. Плитам перекрытий, если это требуется по технологическим соображениям, можно придавать уклон. При этом грани всех плит должны быть параллельны.
Устройство наклонных перекрытий возможно и целесообразно, например, при проектировании гаражей, различных пандусов (прямых и спиральных) и т.д.
1.7. Для увеличения размеров сетки колонн без утолщения перекрытий в плитах возможно устройство ребер в виде U-образных балок-складок, вкладываемых при бетонировании одна в другую.
а) выполняют фундаменты здания;
б) устанавливают колонны I яруса. При этом, если здание имеет высоту до 15 - 16 м, колонны устанавливают сразу на всю высоту (на рис. 3 и 4 колонны условно разрезаны на два яруса);
в) устраивают подготовку под пол первого или подвального этажа. Поверхность подготовки тщательно выравнивают;
г) по выровненной подготовке наносят разделительный слой, препятствующий ее сцеплению со свежеуложенным бетоном следующего перекрытия;
д) изготовляют пакет железобетонных плит перекрытий. Плиты выполняют монолитными, бетонируемыми на месте, одна на другой. При бетонировании плит требуется установка только бортовой опалубки по периметру перекрытий;
е) при связевой схеме каркаса многоэтажного здания конструкции, обеспечивающие устойчивость и жесткость здания, возводятся до или одновременно с бетонированием пакета перекрытий с тем, чтобы обеспечить общую устойчивость здания и колонн при подъеме перекрытий;
ж) после приобретения бетоном плит необходимой прочности производят подъем перекрытий (этажей);
з) для подъема перекрытий (этажей) на вершины или в обхват колонн на некоторой высоте над кровельной плитой (в зависимости от типа подъемного оборудования) устанавливают подъемники. Для управления подъемом на кровельной плите устанавливают пульт управления подъемниками (характеристики подъемного оборудования приведены в приложении 1);
и) при большой гибкости колонн в случае применения подъемных механизмов, устанавливаемых на их вершинах, колонны для ограничения гибкости соединяют в горизонтальной плоскости временными связями с ядрами жесткости (п. 2.27);
к) при необходимости наращивать колонны в процессе возведения здания на кровельную плиту устанавливают легкий мобильный монтажный кран, который может перемещаться по плите. Этот кран при монтаже здания поднимают вместе с верхней плитой;
л) если на кровельной плите нет монтажного крана, целесообразно до подъема уложить по ней кровлю;
м) при большой этажности здания и многоярусном монтаже колонн кровельную плиту поднимают вначале до верха I яруса колонн и закрепляют к колоннам и ядрам жесткости;
н) если здание возводится методом подъема перекрытий, то остальные плиты по одной (или по две-три, если позволяет грузоподъемность подъемников) поднимают кверху и закрепляют на колоннах.
При возведении здания методом подъема этажей перед подъемом каждой плиты перекрытия на ней устанавливают перегородки и стены;
о) по окончании всех монтажных операций в пределах I яруса колонн производят наращивание колонн II яруса.
При применении подъемников, устанавливаемых в обхват колонн, наращивание колонн производится без их демонтажа.
При применении подъемников, устанавливаемых на вершины колонн, перед наращиванием колонн их демонтируют (без отключения от пульта управления) и временно укладывают на кровельной плите;
п) описанные выше операции по подъему перекрытий (или этажей) повторяют, как это указано в пп. "м", "н", "и", "о";
р) после подъема всех перекрытий на проектные отметки и закрепления их к колоннам постоянными связями подъемники, пульт управления и монтажный кран демонтируют.
методом подъема перекрытий
1 - выполнение фундаментов; 2 - установка колонн I яруса;
3 - выполнение бетонной подготовки под пол 1-го этажа
и бетонирование ядра жесткости; 4 - бетонирование пакета
перекрытий; 5 - подъем кровельной плиты до верха I яруса
колонн; 6 - подъем перекрытия 4-го этажа на промежуточную
отметку; 7 - подъем перекрытия 3-го этажа на промежуточную
отметку; 8 - подъем перекрытия 2-го этажа на проектную
отметку; операции по подъему перекрытий в пределах I яруса
колонны закончены; 9 - наращивание колонн II яруса;
10 - подъем кровельной плиты на проектную отметку;
11 - подъем перекрытия 4-го этажа на проектную отметку;
12 - подъем перекрытий 3-го этажа на проектную отметку;
монтаж каркаса закончен
1 - установка колонн I яруса, изготовление пакета перекрытий
и ядра жесткости выполнены в последовательности, указанной
на рис. 3; 2 - подъем кровельной плиты до верха I яруса
колонн; монтаж стен и перегородок 5-го этажа; 3 - подъем
5-го этажа на промежуточную отметку; монтаж стен
и перегородок 4-го этажа; 4 - подъем 4-го этажа
на промежуточную отметку; 5 - наращивание II яруса колонн;
6 - подъем кровельной плиты на проектную отметку; 7 - подъем
5-го этажа на проектную отметку; 8 - подъем 4-го этажа
на проектную отметку; монтаж стен и перегородок 3-го этажа;
9 - подъем 3-го этажа на проектную отметку; монтаж
2-го этажа; 10 - подъем 2-го этажа на проектную отметку;
11 - монтаж стен и перегородок 1-го этажа;
монтаж здания завершен
1.9. При больших размерах здания в плане, если число колонн, поддерживающих перекрытия, превышает 36 шт., плиты перекрытий разделяют на монтажные блоки рабочими швами.
Замоноличивание рабочих швов осуществляют после подъема и закрепления на проектных отметках смежных участков плит перекрытий.
Применение комплектов с числом подъемников более 36 должно быть в каждом случае экономически обосновано.
1.10. Для предупреждения сцепления уложенного бетона смежных плит при бетонировании пакета перекрытий применяют разделительные слои следующих типов:
а) в виде обмазок и окрасок, наносимых из краскопульта или кистями и валиками;
б) в виде прокладок из полиэтиленовой пленки, вощеной или промасленной бумаги, древесностружечных плит.
При изготовлении пакета перекрытий в летнее время рекомендуется применять разделительный слой из нанесенного за два раза лака этиноль и клее-меловой суспензии.
Назначение второго слоя - создать между смежными плитами микропористую пленку, содержащую пузырьки воздуха и способствующую свободному отделению плит в начальный момент подъема.
Рецепт приготовления клее-меловой суспензии приведен в приложении 3.
1.11. При бетонировании пакета перекрытий зимой, в тепляках, рекомендуется применять разделительный слой из наносимой за два раза клее-меловой суспензии без лака этиноль ввиду его токсичности и легкой воспламеняемости.
1.12. При зимнем бетонировании пакета перекрытия методом "термоса" или с прогревом разделительный слой должен быть выбран на основании экспериментальной проверки.
КОНСТРУКТИВНЫЕ СХЕМЫ ЗДАНИЙ
2.1. В эксплуатационной стадии работы несущие каркасы зданий могут быть связевыми, рамно-связевыми и рамными.
В зданиях со связевым каркасом неразрезные плиты перекрытий шарнирно опираются на колонны, воспринимающие в основном вертикальные нагрузки. Все горизонтальные нагрузки воспринимаются ядрами или диафрагмами жесткости.
В зданиях с рамно-связевыми каркасами рамы с жесткими узлами, образованные колоннами и плитами перекрытий, воспринимают вертикальные нагрузки, действующие на здание. Горизонтальные нагрузки воспринимаются ядрами или диафрагмами жесткости совместно с рамами.
В зданиях с рамными каркасами рамы с жесткими узлами, образованные колоннами и плитами перекрытий, воспринимают вертикальные и горизонтальные нагрузки, действующие на здание.
Рекомендуется проектировать здания, как правило, со связевыми каркасами.
Рамные и рамно-связевые каркасы могут применяться для зданий высотой до 15 - 16 м с гладкими перекрытиями под временные нагрузки до 500 кГ/м2 или с кессонированными под
нагрузки.
нагрузки.В монтажной стадии необходимо беспрепятственное перемещение перекрытий вверх по колоннам. Монтажное закрепление перекрытий к колоннам выполняется, как правило, шарнирным. Поэтому в монтажной стадии все каркасы работают по связевой схеме.
2.2. В зданиях со связевыми и рамно-связевыми каркасами элементы, воспринимающие горизонтальные нагрузки и обеспечивающие общую устойчивость (ядра и диафрагмы жесткости), рекомендуется по возможности располагать на одинаковом расстоянии от осей симметрии здания.
В зданиях большой протяженности, разделенных температурными или рабочими швами на отдельные монтажные блоки (п. 1.9), для обеспечения устойчивости в каждом температурном или монтажном блоке следует предусматривать самостоятельное ядро жесткости.
В монтажном блоке ядро жесткости может быть образовано временными вертикальными связями, демонтируемыми после замоноличивания рабочих швов.
ПЛИТЫ ПЕРЕКРЫТИЙ И ВОРОТНИКИ
2.3. Плиты перекрытий должны быть плоскими (гладкими или кессонированными с одинаковой высотой ребер).
Тип плит рекомендуется принимать соответственно по табл. 1 в зависимости от пролетов и временных нагрузок.
Пролет в м | Временная нагрузка в кГ/м2 | Тип плиты | Вид армирования | |
До 7,5 | До 500 | Плоская |  | С обычным армированием |
Более 7,5 | " 500 | Кессонированная | ||
До 6 | Более 500 | Плоская | ||
Более 6 | " 500 | Кессонированная | ||
2.4. Для плит перекрытий можно при соответствующем экономическом обосновании применять легкий бетон марки не ниже 200.
2.5. Для плит с обычным армированием отношение толщины к пролету рекомендуется принимать в пределах
.
.2.6. Плиты перекрытий рекомендуется проектировать единой толщины в пределах температурного или монтажного блока.
2.7. При проектировании кессонированных перекрытий следует иметь в виду возможность образования кессонов с использованием армоцементных скорлуп, работающих совместно с бетоном плит, или корытообразных элементов из прессованного водостойкого картона.
2.8. При проектировании плоских плит рекомендуется предусматривать размещение в их толще, вблизи нейтрального слоя, различных коммуникаций, не требующих вскрытия в любой точке (слаботочные и силовые электрокабели и т.д.), что позволяет отказаться от устройства по плитам бетонной подготовки.
2.9. В зоне опирания перекрытия на колонны в толще плиты должны устанавливаться стальные закладные детали - воротники, предназначенные для обеспечения требуемых прочности плиты на продавливание и жесткости перекрытия, соединения плит с колоннами в монтажной и эксплуатационной стадиях работы, а также обрамления отверстий в плитах для пропуска колонн и закрепления грузовых тяг подъемников.
2.10. Стальные воротники рекомендуется выполнять сварными из листовой или профильной стали.
Короткие воротники (рис. 5, а) выполняются в виде замкнутых бесконсольных рамок или рамок с короткими консолями (длиной не более толщины плиты).
а - короткий воротник; б - длинный воротник для плоских плит
под временную нагрузку 1000 кГ/м2 при сетке колонн 6 x 6 м
Длинные воротники выполняются, как правило, крестообразной формы (в виде рамок с длинными консолями) (рис. 5, б). Могут также применяться воротники в виде рамок с консолями в одном направлении.
Короткие воротники рекомендуется применять для гладких плит при пролетах до 6 м и временных нагрузках до 500 кГ/м2, а также для кессонированных плит.
Тип воротника для гладких плит при пролетах от 6 м и более и временных нагрузках более 500 кГ/м2 выбирается по результатам расчета на продавливание.
Если расчет на продавливание показывает, что размеры воротника не удовлетворяют п. 3.2 "б", то зону плиты за контуром воротника рекомендуется армировать поперечной арматурой в виде вертикальных стержней.
Поперечную арматуру рекомендуется объединять в сварные каркасы, располагаемые по концентрическим окружностям или многоугольникам на ширине, равной полутора толщинам плиты, с шагом 75 - 100 мм (рис. 6). При этом первый ряд каркасов следует располагать на расстоянии ~ 0,2h от концов воротника. Шаг вертикальных стержней в каркасах принимается 100 мм, а диаметр стержней - 6 - 8 мм.
Вертикальные стержни, учитываемые в расчете, должны располагаться на участках шириной не более толщины плиты.
2.12. Зазор между воротником и колонной назначается с учетом допусков на точность изготовления и монтажа колонн и воротников, но не должен быть менее 7 и более 25 мм с каждой стороны колонны.
Обычно при железобетонных колоннах зазор принимают равным 10 - 15 мм с каждой стороны, а при стальных колоннах - 25 мм (рис. 7, а, б).
и размеры отверстий в плитах перекрытий для крепления
грузовых тяг подъемников
а - зазоры при железобетонной колонне; б - зазоры
при стальной колонне; в - габариты захватной гайки;
г - габариты отверстия в плите для крепления гайки;
1 - грузовая тяга; 2 - захватная гайка;
3 - железобетонная плита перекрытия; 4 - дубовый клин
2.13. Если по конструктивным или технологическим соображениям зазор между воротником и колонной принимается больше величин, указанных в п. 2.12, рекомендуется на внутренней стороне воротника наваривать упоры, ограничивающие горизонтальные смещения колонны в отверстии в процессе движения перекрытия.
2.14. Зазор между кромкой перекрытия и ядром жесткости должен назначаться с учетом допусков на выполнение ядра жесткости и плит, но не менее 30 мм.
2.15. В зоне воротника в плите должны быть предусмотрены отверстия для пропуска и крепления захватных гаек грузовых тяг, как показано на рис. 7, в, г.
2.16. Защитный слой бетона от нижней плоскости плиты до нижней грани воротника следует делать не менее 20 мм.
2.17. Армирование плит рекомендуется, как правило, выполнять сетками и сварными каркасами.
Сетки рекомендуется проектировать с рабочими стержнями в одном направлении и укладывать их в два ряда.
Пример армирования гладкой плиты показан на рис. 8.
а - план раскладки верхних сеток;
б - план раскладки нижних сеток
2.18. Воротники должны быть заанкерены в бетоне плит. Анкеровку рекомендуется осуществлять путем приварки к верхним полкам воротников части рабочих стержней опорной арматуры плит.
Для плит с короткими воротниками, передающими вертикальные нагрузки не более 30 т, допускается осуществлять анкеровку воротников путем приварки к ним анкерных стержней периодического профиля <1>.
--------------------------------
<1> Анкерные стержни должны выводиться за пределы пирамиды продавливания на величины, указанные в табл. 9.1 "Инструкция по проектированию железобетонных конструкций". Стройиздат, М., 1968.
2.19. Отверстия в плитах перекрытий могут устраиваться в средней зоне плиты на пересечении пролетных полос.
Устройство отверстий в пределах надколонных полос не рекомендуется.
При необходимости устройства отверстий в пределах надколонных полос их ширина b должна ограничиваться величиной
, где l - расстояние между осями колонн. При этом расстояние от оси колонны до края отверстия должно быть не менее 1 м.
, где l - расстояние между осями колонн. При этом расстояние от оси колонны до края отверстия должно быть не менее 1 м.КОЛОННЫ
2.20. Колонны должны быть железобетонными или стальными. Стальные колонны после подъема перекрытий (этажей) на проектные отметки для защиты от коррозии и обеспечения требуемого предела огнестойкости могут быть обетонированы.
2.21. При назначении размеров поперечного сечения колонн следует учитывать условия размещения подъемного оборудования.
При применении гидравлических и электрогидравлических подъемников, устанавливаемых на вершины колонн, с расстоянием между осями грузовых тяг 625 мм один из размеров поперечного сечения колонн ограничивается 400 мм.
При применении электромеханических подъемников, устанавливаемых в обхват колонн, с расстоянием между осями грузовых тяг 690 мм оба размера поперечного сечения колонн не должны превышать 450 мм.
2.22. Наружные габариты поперечного сечения колонн рекомендуется принимать одинаковыми на всю высоту здания.
Изменение несущей способности колонн следует обеспечивать за счет изменения марок бетона, количества арматуры, а при металлических колоннах - за счет изменения толщины листов или марок стали.
2.23. Колонны по всей высоте не должны иметь постоянно закрепленных выступающих частей (консолей), препятствующих движению перекрытий вверх.
Для временного крепления поднимаемых плит в колоннах следует предусматривать специальные устройства. Места временных креплений выбираются в зависимости от принятой схемы монтажа.
2.24. Число стыков колонн по высоте здания рекомендуется принимать возможно меньшим. Длину монтажных элементов следует назначать из условия их предельно допустимой гибкости при работе по консольной схеме. Необходимо также учитывать грузоподъемность крана, при помощи которого производится наращивание колонн. Гибкость стальных колонн, работающих по консольной схеме, может быть принята не более 150, а отношение расчетной длины железобетонной колонны к меньшему размеру ее поперечного сечения может быть не более 40.
Для уменьшения свободной длины колонн при подъеме кровельной плиты в зданиях со связевым и рамно-связевым каркасом при небольших расстояниях между колоннами и ядром жесткости оголовки колонн могут быть раскреплены к нему связями.
2.25. Элементы базы колонн и анкерные болты не должны выступать за наружную поверхность бетонной подготовки, на которой бетонируется пакет перекрытий. Их рекомендуется располагать на 30 - 50 мм ниже поверхности бетона.
2.26. Допускается применение временных (монтажных) колонн, поддерживающих в монтажный период участки перекрытий, опирающихся в период эксплуатации здания на несущие стены или ядра жесткости.
ЯДРА, ДИАФРАГМЫ ЖЕСТКОСТИ И СВЯЗИ
2.27. Ядра жесткости (пространственные элементы, воспринимающие в связевых и рамно-связевых каркасах горизонтальные нагрузки и обеспечивающие общую устойчивость каркасов) рекомендуется проектировать в виде лестнично-лифтовых или коммуникационных шахт, выполняемых в зависимости от высоты зданий и действующих на них нагрузок из бетона, железобетона или каменной кладки.
При наличии большого количества отверстий для воздуховодов и т.д. в стенах коммуникационных шахт, используемых в качестве ядер жесткости, шахты могут выполняться с каркасом в виде пространственных решетчатых стальных конструкций, облицованных материалами, обеспечивающими защиту металла от коррозии и требуемый предел огнестойкости конструкций.
Наружные габариты поперечного сечения шахт рекомендуется принимать одинаковыми по всей высоте здания.
2.28. Диафрагмы жесткости (плоские элементы, воспринимающие в связевых и рамно-связевых каркасах горизонтальные нагрузки и располагаемые, как правило, во взаимно перпендикулярных плоскостях) могут выполняться в виде стен из бетона, железобетона или каменной кладки.
Ввиду малой жесткости из своей плоскости диафрагмы возводятся, как правило, в процессе монтажа каркаса ниже плит, поднятых на проектные отметки.
Каркасы с плоскими диафрагмами жесткости применимы только для зданий, возводимых методом подъема перекрытий.
2.29. При применении монтажных связей (рис. 11) порядок их устройства следует указывать в проекте с учетом рекомендаций п. 2.28.
перекрытий на постоянные отметки
1 - перекрытия готовы к подъему; 2 - установка связей в 1-м
этаже после окончания подъема в пределах I яруса колонн;
3 - установка связей на 2-м и 3-м этажах после окончания
подъема в пределах II яруса колонн; 4 - монтаж связей
на верхних этажах после окончания всех операций по подъему
2.30. Ядра и диафрагмы жесткости следует использовать для восприятия вертикальных нагрузок от прилегающих участков перекрытий.
2.31. Сечения ядер и диафрагм жесткости рекомендуется назначать из условия, чтобы равнодействующая вертикальных нагрузок в любом сечении элемента не выходила за пределы его ядра.
2.32. В конструкции ядер жесткости должны быть предусмотрены устройства для монтажного и постоянного крепления плит перекрытий.
СОПРЯЖЕНИЕ ПЛИТ ПЕРЕКРЫТИЙ С КОЛОННАМИ И ЯДРАМИ ЖЕСТКОСТИ
2.33. В зависимости от конструктивной схемы каркасов зданий соединение плит перекрытий с колоннами в эксплуатационной стадии работы может быть шарнирным или жестким. В монтажной стадии соединение плит с колоннами, как правило, выполняется шарнирным.
2.34. Шарнирное крепление перекрытия к колоннам рекомендуется осуществлять, опирая плиты на стальные штыри, вставляемые в отверстия, оставленные в колоннах, или на стальные клинья, упирающиеся в предусмотренные на колоннах углубления или столики (рис. 12, а).
а - при опирании воротника по двум сторонам на металлический
штырь, вставляемый в отверстие, предусмотренное в колонне;
б - при опирании воротника по четырем сторонам; в - опирание
на автоматические защелки при монтаже здания; 1 - штырь;
2 - колонна; 3 - плита перекрытия; 4 - закладная деталь
в колонне; 5 - металлический воротник плиты перекрытия;
6 - металлический столик, привариваемый к колонне после
подъема перекрытия на проектную отметку; 7 - прутковая
накладка; 8 - жесткий цементный раствор;
9 - автоматическая защелка
При больших нагрузках рекомендуется опирать плиту по четырем сторонам, дополняя штыри или клинья металлическими столиками (рис. 12, б).
2.35. Жесткое соединение плит с колоннами может осуществляться путем приварки верхней и нижней полок воротника к колонне (через прокладки).
2.36. С целью ускорения монтажа и снижения его трудоемкости для закрепления плит к колоннам рекомендуется предусматривать различные автоматические устройства, исключающие присутствие человека под (или над) поднимаемым перекрытием (рис. 12, в).
Временное крепление возможно выполнять аналогично постоянному шарнирному, указанному на рис. 12, а.
2.37. Все элементы соединений должны иметь антикоррозионное покрытие в соответствии с действующими нормативными требованиями.
После того как перекрытия закреплены на постоянных отметках, элементы сопряжений должны быть для обеспечения требуемого предела огнестойкости обетонированы или оштукатурены по сетке.
СОПРЯЖЕНИЕ ПЛИТ ПЕРЕКРЫТИЙ СО СТЕНАМИ
2.38. В зданиях, возводимых методом подъема перекрытий, наружные стены могут быть самонесущими или навесными.
Если предполагается монтировать здание методом подъема этажей, стены должны быть навесными.
2.39. Самонесущие стены следует крепить к перекрытиям горизонтальными связями, обеспечивающими возможность свободных деформаций перекрытий.
2.40. При навесных стенах конструкция ограждения смежных этажей должна допускать взаимное их перемещение по вертикали. Величина перемещения определяется как сумма положительного и отрицательного прогибов перекрытий смежных этажей при наиневыгоднейшем сочетании нагрузок.
При наличии консолей возможно соединение их стойками фахверка для обеспечения совместной работы. При этом надо обеспечить свободную деформацию консолей перекрытия над первым этажом.
2.41. Для зданий, возводимых методом подъема этажей, узел сопряжения перекрытия с поднимаемой стеной должен обеспечивать устойчивость последней в процессе подъема.
ОБЩИЕ ПОЛОЖЕНИЯ
3.1. Расчет несущих конструкций многоэтажных зданий, возводимых методом подъема перекрытий и этажей, должен производиться в соответствии с требованиями СНиП и с учетом рекомендаций, изложенных в настоящем разделе.
3.2. Размеры сечений основных конструктивных элементов для выполнения статического расчета следует принимать в соответствии со следующими рекомендациями:
а) толщина плит перекрытий назначается в пределах
пролета;
пролета;б) размеры воротника в плане назначаются из условия прочности плиты на продавливание по формуле (2), причем для прикидочного расчета продавливающую силу допускается определять приближенно путем умножения вертикальной сплошной равномерно распределенной нагрузки на грузовую площадь одной колонны.
Размеры воротника должны удовлетворять условию
где a - размер стороны воротника;
l - пролет плиты в рассматриваемом направлении.
Жесткость двух ветвей воротника должна составлять не менее 25% жесткости участка плиты шириной, равной длине воротника;
г) при определении жесткости ригеля рекомендуется принимать в расчет ширину плиты, равную полусумме смежных пролетов.
3.3. Статический расчет связевых и рамно-связевых каркасов многоэтажных зданий, возводимых методом подъема перекрытий или этажей, на нагрузки, действующие в стадии эксплуатации, принципиально не отличается от расчета каркасов, возводимых традиционными методами.
Помимо расчета каркаса здания на нагрузки, действующие в процессе эксплуатации, необходимо производить расчет на нагрузки, действующие в процессе монтажа.
При этом число расчетных схем, отражающих работу конструкций в стадии монтажа, определяется в каждом конкретном случае в зависимости от этажности здания и принятой схемы монтажа.
3.4. Если элементы жесткости или рамы располагаются в плане несимметрично относительно осей симметрии здания (или его температурного блока), необходимо при расчете этих элементов учитывать действие горизонтального крутящего момента.
3.5. Изгибающие моменты и поперечные силы в колоннах и плитах, являющихся элементами рамных и рамно-связевых каркасов, рекомендуется определять по методу заменяющих рам.
При этом из каркаса здания выделяют две накрест расположенные рамы с расчетной шириной ригеля, равной полусумме прилегающих шагов (пролетов). Каждую раму рассчитывают на равномерно распределенную нагрузку, приходящуюся на всю ширину рамы, с учетом сочетаний невыгодных загружений.
Расчет рекомендуется выполнять с учетом перераспределения усилий. При этом опорные моменты рекомендуется снижать по сравнению с данными упругого расчета не более чем на 15%.
При шарнирном опирании перекрытий на колонны расчет рам сводится к расчету неразрезных балок.
За расчетные опорные изгибающие моменты допускается принимать моменты, действующие в рассматриваемой раме (или неразрезной балке), по наружным граням короткого воротника или по наружным граням ветвей длинного воротника, перпендикулярным продольной оси рамы.
РАСЧЕТ ПЛИТ ПЕРЕКРЫТИЙ И ВОРОТНИКОВ
3.6. Прочность плиты на продавливание при соблюдении условий п. 3.2 рекомендуется проверять по формуле
где P - продавливающая сила, определяемая как опорная реакция колонны от действия рассматриваемого перекрытия за вычетом нагрузки, приходящейся на верхнее основание пирамиды продавливания;
- коэффициент, зависящий от типа воротника:
; для длинных, удовлетворяющих
;pср - средний периметр усеченной пирамиды продавливания;
- средняя рабочая высота сечения плиты;
(3)где
и
- рабочая высота сечения плиты в направлении соответственно осей x и y0;
и - рабочая высота сечения плиты в направлении соответственно осей x и y0;Rа - расчетное сопротивление материала хомутов растяжению <1>;
Fа.х - площадь сечения хомутов, учитываемых в расчете и расположенных вокруг воротника на участке шириной, равной толщине плиты;
(4)--------------------------------
Коэффициент 0,4 в формуле (2) соответствует случаю применения хомутов из стали класса А-III.
В случае применения хомутов из сталей более высокой прочности этот коэффициент подлежит уточнению.
Сечение плиты за границами расположения расчетной поперечной арматуры должно проверяться на продавливание по формуле (5).
3.7. Плиты без поперечного армирования опорной зоны рассчитываются по формуле
3.8. Средний периметр усеченной пирамиды продавливания рекомендуется определять исходя из следующего:
а) образующие усеченной пирамиды продавливания наклонены к горизонтали под углом 45°;
б) при коротких воротниках нижний периметр пирамиды продавливания проходит по внешнему контуру граней воротника (рис. 13, а), и средний периметр усеченной пирамиды продавливания
(6)где a и b - стороны воротника, прямоугольного в плане;
в) при длинных воротниках нижний периметр усеченной пирамиды продавливания образуется линиями, соединяющими кратчайшим путем концы смежных ветвей воротника в плане.
на продавливание плит
а - с короткими воротниками; б - с длинными воротниками;
1 - воротник; 2 - средний периметр продавливания;
3 - поверхность продавливания
Для воротников с одинаковым вылетом ветвей, наиболее часто встречающихся в практике проектирования, допускается считать, что продавливание происходит по образующим усеченного конуса, нижним основанием которого является окружность с диаметром, равным размеру ветви воротника (рис. 13, б). В этом случае для равностороннего воротника средний периметр усеченного конуса продавливания равен:
(7)где a - длина ветви равностороннего воротника.
3.9. Для подбора арматуры плит изгибающие моменты, полученные для ригелей заменяющей рамы, распределяют по ширине плиты. Плита условно делится на надколонную и пролетную полосы, каждая из которых равна половине ширины рамы.
Отрицательные моменты распределяются следующим образом: момент в надколонной полосе равен 0,75Mоп, момент в пролетной полосе - 0,25Mоп, где Mоп - опорный момент, полученный из расчета заменяющей рамы.
Положительные моменты принимаются: в надколонной полосе 0,55Mпр и пролетной полосе 0,45Mпр, где Mпр - пролетный момент, полученный из расчета заменяющей рамы.
3.10. Арматуру плит, подобранную по усилиям, полученным из статического расчета упругой системы по п. 3.5, необходимо проверить расчетом по стадии предельного равновесия <1>.
--------------------------------
<1> См. "Инструкция по расчету статически неопределимых железобетонных конструкций с учетом перераспределения усилий". Госстройиздат, М., 1961.
При этом расчет на излом отдельной полосы, симметричной относительно своей середины и перпендикулярной краю плиты (рис. 14, а), следует производить по формуле
где q = g + p - нагрузка на 1 м2 плиты;
Fоп - площадь сечения арматуры в опорном пластическом шарнире в пределах одной панели;
Fпр - то же, в пролетном пластическом шарнире в пределах той же панели;
zоп и zпр - плечи внутренних пар в опорном и пролетном пластических шарнирах;
Fа = Fпр + Fоп.
предельного равновесия
а - по первому случаю (излом одной полосы при загружении
через пролет); б - по второму случаю (излом отдельной
панели при сплошном загружении перекрытия); в - схема
для определения величины cx в плитах с короткими и длинными
воротниками; г - схема для определения величины C и c
в плитах с короткими и длинными воротниками
Для плит плечо внутренней пары можно принимать равным
(9)cx - расстояние от оси опорного линейного пластического шарнира до ближайшего ряда колонн, которое следует принимать равным:
для плит с короткими воротниками - расстоянию от оси колонны до края воротника;
для плит с длинными воротниками - расстоянию от оси колонны до наружной грани ветви, параллельной направлению рассматриваемого линейного шарнира (рис. 14, б).
Аналогичным образом рекомендуется принимать положение опорного пластического шарнира при расчете на излом полосы, параллельной краю.
Расчет на излом отдельной панели (рис. 14, в) следует производить по формуле
где lx и ly - пролеты панели;
и
- сечение верхней арматуры на ширину панели;
и
- сечение нижней арматуры на ширину панели;zоп - плечо внутренней пары для верхней арматуры;
zпр - то же, для нижней арматуры;
c - катет прямоугольного треугольника, отламывающегося от четверти панели над опорой; рекомендуется определять исходя из следующих допущений: в плитах с короткими воротниками трещина проходит через угол воротника; в плитах с длинными воротниками трещина проходит через вершину входящего угла, образованного двумя пересекающимися ветвями (рис. 14, г).
3.11. Для плоских железобетонных плит с обычным армированием, имеющих трещины, прогиб fкф рекомендуется определять приближенно по линейной интерполяции между прогибом fт, отвечающим образованию первой трещины, и прогибом fп, непосредственно предшествующим исчерпанию несущей способности, пользуясь формулой
где pт < pн < pп;
pн - нормативная нагрузка;
pт - нагрузка при образовании трещин;
pп - нагрузка при исчерпании несущей способности.
Все величины, входящие в формулу (8), определяются при нормативных характеристиках материалов.
Прогиб fт, отвечающий образованию первых трещин, рекомендуется определять по формуле
Прогиб fп, предшествующий исчерпанию несущей способности, рекомендуется определять в предположении излома по схеме, показанной на рис. 14, б.
Для случая перекрытий с квадратной сеткой колонн и квадратными воротниками прогиб fп выражается формулой
где l1 - пролет плиты в чистоте между условными капителями
l1 = l - 2c;
l - пролет плиты по осям колонн;
- нормативное сопротивление арматуры;Fа - модуль упругости арматуры.
Величину c рекомендуется принимать по рис. 14, г в зависимости от типа воротника.
Величину pт рекомендуется определять по формуле
где
Величину pп рекомендуется определять по фактически уложенной арматуре с учетом достижения в ней напряжений, равных нормативному сопротивлению, по формуле
где p - расчетная нагрузка;
- суммарная площадь фактически поставленной опорной и пролетной арматуры, проходящей через пластические шарниры;
- суммарная площадь опорной и пролетной арматуры, определяемая по формуле (10);
- нормативное сопротивление арматуры растяжению;Rа - расчетное сопротивление арматуры растяжению.
3.12. Воротник рекомендуется рассчитывать как стальную конструкцию, без учета работы окружающего его бетона, принимая за нагрузку давление бетона, распределенное по воротнику (рис. 15 и 16), равнодействующая которого равна опорной реакции колонны, а также усилия, действующие в верхней арматуре, если она приваривается к верхним полкам воротников.
а - схема для определения давления бетона на воротник
при опирании плиты на две точки (на штырь); б - схема
для определения давления бетона на воротник при опирании
на две точки и два канта (на штырь и на два столика);
в - схема для расчета нижней полки на местный изгиб
при отсутствии ребер; г - схема расчета нижней полки
на местный изгиб при наличии ребер; д - схема определения
усилий от приварки верхней арматуры к полкам воротника
а - схема для определения давления бетона на воротник,
опертый на две точки (на штырь); б - схема определения
усилий от верхней арматуры плиты, приваренной к полкам
воротника; в - схема для определения давления бетона
на воротник, жестко соединенный с колонной по четырем
сторонам (пунктиром показана часть вертикальной нагрузки,
передающейся через сварку на колонну и не вызывающей
изгиб воротника в вертикальной плоскости)
Площадь нижних полок воротника проверяют из условия передачи усилий с бетона на воротник по формуле
где N - усилие, передающееся с перекрытия на колонну;
Fвор - площадь нижних граней воротника;
Rпр - расчетная призменная прочность бетона на сжатие.
РАСЧЕТ КОЛОНН
3.13. Подбор сечений колонн выполняется в соответствии с главой 1 СНиП II-В.1-62 "Бетонные и железобетонные конструкции. Нормы проектирования" и главой 3 СНиП II-В.3-62 "Стальные конструкции. Нормы проектирования".
3.14. При проверке сечений на усилия от монтажных нагрузок расчетную длину колонн I яруса, жестко защемленных в фундамент, следует принимать равной
l0 = kl, (18)
где l0 - расчетная длина колонны;
k - коэффициент, принимаемый по табл. 2;
l - высота колонн от верха фундамента до точки приложения нагрузки от подъемника.
Закрепление оголовков колонн | Значения коэффициента k |
Оголовки свободны | 2 |
Оголовки соединены между собой специальными связями или плитой перекрытия (верхний узел - смещаемый шарнир) | 1,2 |
Оголовки соединены между собой и с несмещаемым ядром жесткости связями или плитой перекрытия (верхний узел - несмещаемый шарнир) | 0,7 |
Для уменьшения длины колонн I яруса, работающих в момент подъема кровельной плиты по схеме консольных стоек, допускается расклинивать их во второй сверху плите (перед бетонированием кровельной плиты), о чем необходимо сделать соответствующие указания в рабочих чертежах.
Расчетную длину консольных колонн I яруса, расклиненных в пакете перекрытий (рис. 17, а), рекомендуется определять по формуле
где l0 - расчетная длина колонны;
H1 - расстояние от точки расклинки колонн в пакете перекрытий до точки приложения нагрузки от подъемника;
H2 - высота пакета монолитных перекрытий без учета толщины плиты покрытия.
консольных участков колонн
а - для I яруса колонн; б - для II яруса колонн;
1 - расклинка колонны в плите, выполняемая перед
бетонированием кровельной плиты; 2 - уровень условной
заделки консольной стойки
При большой толщине пакета перекрытий рекомендуется расклинивать колонны в двух плитах.
В этом случае H2 - расстояние между плитами, в которых расклинены колонны.
Расчетную длину колонн II яруса и вышележащих ярусов при проверке их в монтажной стадии по консольной схеме (рис. 17, б) рекомендуется определять по формуле (19). При этом величину H2 следует принимать равной расстоянию между двумя верхними плитами перекрытий, шарнирно закрепленными к несмещаемому ядру жесткости.
3.15. При определении горизонтальных нагрузок, действующих на здания в процессе монтажа, рекомендуется учитывать нагрузку от трения ветра о верхнюю и нижнюю поверхности плит перекрытий.
Величину этой нагрузки рекомендуется определять по формуле
qтр.в = kтрq, (20)
где kтр - коэффициент трения ветра о поверхность плиты, равный 0,03;
q - расчетная нагрузка, определяемая в соответствии с указаниями главы 11 СНиП II-А.11-62 "Нагрузки и воздействия. Нормы проектирования".
И ПЕРЕКРЫТИЙ, ПРИМЕНЯЕМОГО В СТРОИТЕЛЬСТВЕ (ТАБЛ. 3)
Наименования | Единица измерения | Оборудование | |||
гидравлическое с общей насосной станцией конструкции ЛенЗНИИЭПа АП-5, АП-6 | гидравлическое с автономной насосной станцией конструкции Гипростроммаша | электромеханическое конструкции Гипростроммаша | |||
Место установки подъемника на колонне | - | На вершине колонны | В любом месте в обхват колонны | ||
Количество подъемников в комплекте | шт. | 24 | 12/24 | 12/24 | 12/24/36 |
Грузоподъемность одного подъемника | т | 40 | 50 | 40 | 45 |
Скорость подъема перекрытия | м/ч | 2 | 2 | 2 | 4 |
Скорость опускания тяг | " | 240,0 | 240 | 9 | 12 |
Рабочий ход за один цикл | мм | От 0 до 50 | От 0 до 50 | 8 | 8 |
Расстояние между резьбовыми тягами | " | 625 | 625 | 625 | 690 |
Длина резьбовых тяг | м | 8 | 4,8 | 6,5 | 6,5 |
Диаметр резьбовых тяг | мм | 50 | 50 | 50 | 50 |
Установленная мощность комплекта | кВт | 28,7 | 16/31,7 | 18/36 | 32,4/64,8/97,2 |
Вес одного подъемника (без тяг) | кг | 550 | 600 | 640 | 1100 |
Предельные размеры поперечного сечения колонны | см | 40 x b | 40 x b | 40 x b | 45 x 45 |
Примечание. Размер b не ограничивается.
Дано: безбалочная бескапитальная плита перекрытия размерами в плане 32,6 x 32,6 м (при сетке колонн 6 x 6 с консолями по 1,3 м) шарнирно опирается на колонны (рис. 18); временная нормативная нагрузка на перекрытие 1000 кГ/м2; материал конструкций - бетон марки 300; арматура класса А-III.
Требуется: рассчитать среднюю панель перекрытия по прочности и деформациям.
На основании указаний п. 2.3 принимаем гладкую плиту толщиной 22 см.
Подсчет нагрузок на 1 м2 перекрытия приведен в табл. 4.
Наименования | Нормативная нагрузка в кГ/м2 | Коэффициент перегрузки | Расчетная нагрузка в кГ/м2 |
Конструкция пола | 36 | 1,2 | 43 |
Перегородки | 75 | 1,1 | 82 |
Железобетонная плита 22 см | 550 | 1,1 | 605 |
Итого: | |||
постоянная нагрузка | 661 | - | 730 |
временная нагрузка | 1000 | 1,2 | 1200 |
Итого: | |||
полная нагрузка | 1661 | - | 1930 |
Определяем размеры воротника в плане.
На основании указаний п. 2.11 принимаем длинный воротник с одинаковым вылетом консолей в обоих направлениях.
В соответствии с п. 3.6 запишем по формуле (2)
69500 - 0,1515(a + 36,8)2 = 364(a + 18,4);
a2 + 2480a - 414 000 = 0;
a1 = 154; a2 = -2634.
Принимаем длину ветвей воротника в плане 160 см.
Проверяем условие (1):
(условие соблюдается).
(условие соблюдается).Выделяем из перекрытия две накрест расположенные полосы шириной по 6 м. Так как перекрытие симметрично, рассчитаем только одну полосу. Расчетную схему принимаем в виде неразрезной балки, нагруженной полной, приходящейся на нее нагрузкой. Расчет производим с учетом невыгодных сочетаний загружений разных пролетов (см. рис. 18).
по методу заменяющих рам
1 - две накрест расположенные балки, выделяемые в плите
Определяем нагрузки:
постоянная нагрузка на 1 м балки g = 730·6 = 4400 кГ/м;
временная нагрузка на 1 м балки p = 1200·6 = 7200 кГ/м;
полная нагрузка q = g + p = 11 600 кГ/м;
нагрузка на концах консолей от веса стеновых панелей:
с коэффициентом перегрузки n1 = 1,1 P1 = 5100 кг;
с коэффициентом перегрузки n2 = 0,9 P2 = 4170 кг.
Значения изгибающих моментов для балки в T м приведены в табл. 5.
Сочетания нагрузок | Сечения | ||||
1 | 2 | 3 | B <*> | C <*> | |
1-е сочетание I + II + IV + VI | 25 | -4,3 | 22 | -21,2 | -17,8 |
2-е сочетание I + III + V | 1,1 | 20,9 | -2,9 | -21,8 | -16,9 |
3-е сочетание I + II + III + V | -8 | 19 | 11,6 | -34,1 | -13,4 |
4-е сочетание I + III + IV + VI | 2,8 | 19,4 | 17,9 | -17,6 | -31,6 |
Максимальные ординаты | 25 | 20,9 | 22 | -34,1 | -31,6 |
Сплошное загружение постоянной и временной нагрузки | 21,3 | 12,2 | 13,2 | -33,1 | -26,3 |
--------------------------------
<*> Значения изгибающих моментов на опорах B и C даны в соответствии с указаниями п. 3.5.
Подбор арматуры производим по формуле
(21)Плечо внутренней пары z = 0,9h0:
для верхней арматуры
z1 = 0,9(22 - 1,5 - 0,7) = 17,8 см;
z2 = 0,9(22 - 1,5 - 1,4 - 0,7) = 16,5 см;
zср = 17,15 см;
для нижней арматуры
z1 = 0,9(22 - 1,5 - 0,6) = 18,0 см;
z2 = 0,9(22 - 1,5 - 1,2 - 0,6) = 16,8 см;
zср = 17,4 см.
Принимаем ширину надколонной и пролетной полосы по 3 м.
Опорный момент в надколонной полосе Mоп.н = 0,75Mоп. То же, в пролетной полосе Mоп.п = 0,25Mоп. Пролетный момент в надколонной полосе Mпр.н = 0,55Mпр.
То же, в пролетной полосе Mпр.н = 0,45Mпр.
Определяем арматуру над опорой B.
Опорная арматура надколонной полосы
или на 1 пог. м ширины
Опорная арматура пролетной полосы
или на 1 пог. м ширины
Определяем арматуру в пролете.
Пролетная арматура в надколонной полосе
или на 1 м
Пролетная арматура в пролетной полосе
или на 1 м
Проверяем прочность перекрытия по методу предельного равновесия.
Производим расчет на излом отдельной полосы, перпендикулярной краю перекрытия, при загружении плиты через пролет (см. рис. 14, а).
Согласно п. 3.10 расчетная формула (8) имеет вид
(22)Принимаем zоп = zпр = z.
; p = 0,193 кГ/см2; cx = 35 см (согласно
.Имеем
При расчете на излом смежных панелей разных рядов при сплошном загружении перекрытия (см. рис. 14, б) расчетная формула (10) для квадратной сетки колонн примет вид
(23)где c- = 2cx = 70 см.
Отсюда
Площадь арматуры Fа = Fоп + Fпр, полученная из расчета плиты как упругой системы, равна:
Fа I = 43,8 + 14,6 + 20,4 + 16,7 = 95,5 см2,
т.е.
Fа I > Fа II > Fа III.
По результатам расчета плиты на прочность принимаем арматуру, полученную из расчета плиты по упругой схеме.
ОПРЕДЕЛЕНИЕ ПРОГИБА ПЛИТЫ
Согласно п. 3.11 момент появления трещин определяем по формуле (15)
Нагрузку при образовании трещин определяем из формулы (14)
Величина прогиба в момент появления трещин по формуле (12) равна:
Относительную высоту сжатой зоны бетона определяем из формулы (176) главы 1 СНиП II-В.1-62 "Бетонные и железобетонные конструкции. Нормы проектирования":
Подсчитываем величины:
, так как
;
Подставим эти величины в выражение для
:
:
Преобразуя это выражение, получим
Значение
отбрасываем.
отбрасываем.Прогиб момента исчерпания несущей способности по формуле (13) составит
Нагрузка при исчерпании несущей способности по формуле (16) равна
Кратковременный прогиб по формуле (11)
fдл = 2fкр = 2,42 см;
Пример 2. Расчет стального длинного воротника.
Дано: плита перекрытия с параметрами и временной нагрузкой, приведенными в примере 1; временная монтажная нагрузка на перекрытия 100 кГ/м2; воротник показан на рис. 5; размеры его в плане определены в примере 1.
Требуется: подобрать поперечное сечение элементов воротника.
Площадь нижних полок воротника определяем из условия, чтобы по поверхности контакта между металлом нижней полки и бетоном плиты напряжения и сжатия не превышали призменную прочность бетона на сжатие Rпр.
Реакция на средней опоре многопролетной балки равна
Nоп = 1930·36·1,13 = 78 400 кГ.
Необходимая площадь воротника
Суммарная длина ветвей воротника
Ширина нижней полки из условия (17)
Задаемся сечением ветвей воротника.
Принимаем ветви из двух неравнобоких уголков 125 x 80 x 10. В местах вырезов для крепления захватных тяг стенку ветви усиляем листом.
Геометрические характеристики сечений приведены в табл. 6.
Сечение воротника | Эскиз | Fвор | Ix | Iy | Wx | Wy | ||
макс | мин | макс | мин | |||||
в см2 | в см4 | в см3 | ||||||
I-I |  | 39,4 | 1650 | 624 | 206 | 206 | 149 | 74,6 |
II-II |  | 67,2 | 1435 | 986 | 180 | 180 | 47 | 47 |
Проверяем условие п. 3.2:
Подсчитываем величины:
Iвор = 1650·2 = 3300 см4;
Условие (24) удовлетворяется.
Расчет воротника на нагрузки, действующие в процессе монтажа плиты.
Монтажная нагрузка
pм = 100·1,2 = 120 кГ/см2.
Собственный вес плиты перекрытия
g = 550·1,1 = 605 кГ/см2.
Полная нагрузка, действующая на плиту в процессе монтажа:
gм = 120 + 605 = 725 кГ/см2.
Нагрузка от перекрытия, действующая на воротник
N = 725·36·1,13 = 29 600 кГ.
Для упрощения считаем, что при подвеске плиты на тягах подъемника вся нагрузка от перекрытия передается через две ветви воротника (рис. 19, в).
а - план воротника с приваренной верхней арматурой;
б - схемы напряженного состояния воротника в период
монтажа здания; в - в период эксплуатации здания
Нагрузка, приходящаяся на одну ветвь воротника
Максимальная интенсивность давления
Изгибающий момент относительно оси x-x равен
Дополнительный изгибающий момент относительно оси x-x от растягивающих усилий в верхней арматуре, приваренной к воротнику в направлении А (рис. 19, б)
M2 = Nаe.
Усилие, приходящееся на одну ветвь воротника
M2 = 8925·8,07 = 71 500 кГ·см.
Суммарный момент относительно x-x
Mx = M1 + M2.
Mx = 197 000 + 71 500 = 268 500 кГ·см.
Усилие в арматуре, приваренной к воротнику в направлении Б
Интенсивность усилия
Изгибающий момент относительно оси y-y
Напряжения в поперечных сечениях ветвей воротника определяем по формуле
(25)Сечение I-I
Напряжение в точке 2' (см. рис. в табл. 6) в месте перехода от полки к стенке
Касательные напряжения в точке 2'
(26)S = 2·12,5·7,5 = 96,5 см3;
Так как
, проверка приведенных напряжений не требуется.
, проверка приведенных напряжений не требуется.Сечение II-II
Производим расчет воротника на нагрузки, действующие на плиту в стадии эксплуатации здания (см. рис. 19, г).
Проверяем ослабленное сечение II-II.
Опорная реакция колонны Nоп = 78 500 кГ.
Распределенная нагрузка на 1 пог. см воротника
Момент в сечении II-II от нагрузки на консоли
Интенсивность отпора столиков
Момент в сечении II-II от отпора столика
Суммарный момент в сечении II-II
Напряжения в точке 6 сечения II-II
Так как в сечении II-II Q = 0, то
.
.Сечение I-I проверяется аналогично.
Проверяем нижнюю полку воротника на местный изгиб (см. рис. 15, г).
Нагрузка на 1 см2 поверхности полки
Рассматриваем среднюю часть нижней полки как пластинку, жестко защемленную по трем сторонам и свободную по четвертой.
Максимальный изгибающий момент в середине свободного края равен
(27)где a - пролет свободного края;
g - равномерно распределенная нагрузка на пластину;
- коэффициент, зависящий от отношения сторон пластинки.В нашем случае при отношении
--------------------------------
Пример 3. Расчет колонн многоэтажного здания на нагрузки, действующие в период подъема этажей.
Дано: 15-этажное здание, возводимое методом подъема этажей. План и разрез показаны на рис. 1.
высота 1-го этажа ................ 3,6 м
" 2-го " ................... 3 "
" с 3-го по 15-й этаж ....... по 2,7 "
Размеры здания в плане 33 x 33 м.
Количество колонн 36 шт.
Каркас здания связевой с передачей горизонтальных усилий на ядро жесткости, выполненное в виде монолитной железобетонной башни. Плиты перекрытий плоские безбалочные бескапитальные толщиной 22 см. Колонны жестко заделанные в фундамент и шарнирно соединены с перекрытиями, стальные, коробчатого сечения с наружными размерами 40 x 40 см (см. рис. 10). По высоте они разделены на четыре монтажных элемента. Характеристики сечений каждого монтажного элемента, подобранные по нагрузкам, действующим на здание в период эксплуатации, приведены в табл. 7.
Тип колонны | Толщина листов в мм | F в см2 | I в см4 | W в см3 | r в см | Материалы |
КМ-1 | 50 | 700 ------ 630 | 146 000 --------- 124 600 | 7300 ------ 6230 | 14,4 ------ 14 | В Ст.3пс |
КМ-2 | 32 | 480 ------ 435 | 107 000 --------- 918 000 | 5350 ------ 4590 | 15 ------ 14,55 | То же |
КМ-3 | 25 | 330 ------ 299,2 | 79 000 --------- 68 000 | 3850 ------ 3400 | 15,5 ------ 15,1 | " |
КМ-4 | 12 | 190 ------ 173,2 | 467 000 --------- 40 400 | 2335 ------ 2020 | 15,7 ------ 15,3 | " |
Примечание. В знаменателе указаны характеристики сечений колонн в местах ослабления их отверстиями для монтажных штырей.
Монтажная нагрузка на каждое поднимаемое перекрытие 150 кГ/м2. Ветровая нагрузка принята для 1-го района. Вес ячейки кровельной плиты 36 м2 с размещенными на ней монтажными краном и пультом управления подъемниками 40 т.
Требуется: проверить сечения колонн в предположении их работы по расчетным схемам, указанным на рис. 20 и 21.
Схемы 1, 2, 3 (см. рис. 21) не охватывают всех возможных расчетных схем колонн в период возведения данного здания, но иллюстрируют наиболее характерные случаи работы колонн при монтаже.
в период эксплуатации на горизонтальные нагрузки
а - ветровая нагрузка, приведенная к равномерно
распределенной; б - ступенчатая ветровая нагрузка;
в - разрезка колонн; г - маркировка расчетных сечений
в период возведения
Проверка по схеме 1
Кровельная плита поднята на тягах до уровня верха колонн I яруса и не закреплена к ядру жесткости и к колоннам.
Вертикальная нагрузка на колонну от кровельной плиты N = 40T.
Горизонтальные нагрузки подсчитываем на все здание и делим поровну между 36 колоннами.
Интенсивность ветровой нагрузки
qв = 27·1,2·1,4 = 45,5 кГ/м2.
Вычисляем равнодействующую давления ветра на два противоположных парапета, установленных на поднятой кровельной плите (высота парапета 1,2 м):
Вычисляем равнодействующую усилия от трения ветра о верхнюю и нижнюю поверхности плиты
где 0,03 - коэффициент трения воздуха о бетон (см. п. 3.15);
W = W1 + W2 = 100 + 83 = 183 кГ.
Вычисляем интенсивность давления ветра на поверхность колонны
W3 = 45,5·0,4 = 18,1 кГ·м.
Момент в сечении 0-0
Mw = 183·9,3 = 1710 кГ·м;
Проверка прочности сечения 0-0.
Проверяем условие п. 4 главы 3 СНиП II-В.3-62 "Стальные конструкции. Нормы проектирования"
Расчетное сопротивление стали понижено, так как толщина листа в сечении колонн КМ-1 равна 50 мм:
R = 2300·0,85 = 1950 кГ/см2;
Проверка устойчивости колонны.
Определяем величины:
По табл. 58 главы 3 СНиП II-В.3-62 "Стальные конструкции. Нормы проектирования" находим
и там же, из табл. 56,
.
и там же, из табл. 56, .Проверяем условие (24) главы 3 СНиП II-В.3-62
Устойчивость колонны обеспечивается.
Проверка по схеме 2
Кровельная плита поднята на II ярус колонн. Колонны на отметках 3,6 и 6,6 раскреплены шарнирно к ядру жесткости.
Проверяем гибкость колонны.
Гибкость
Так как полученная гибкость превышает предельно допустимую, необходимо предусмотреть временные горизонтальные связи для уменьшения свободной длины колонн.
После раскрепления оголовков колонн связями к ядру жесткости l0 = 1410 см.
Гибкость
Далее производим проверку прочности и устойчивости колонны в предположении шарнирного раскрепления ее концов к ядру жесткости (аналогично расчету колонны по схеме 3).
При определении эксцентриситетов приложения вертикальной нагрузки от перекрытий горизонтальные смещения колонн следует принимать равными прогибам башни в местах крепления этих перекрытий.
Проверка по схеме 3
Установлены все четыре яруса колонн. Верхние 4 этажа установлены на постоянных отметках и шарнирно раскреплены к ядру жесткости. Пятый этаж сверху поднят на расчетную отметку, но не раскреплен. Снизу подняты 6 этажей; колонны на этих отметках шарнирно раскреплены в перекрытиях, которые расклинены с ядром жесткости.
Требуется проверить прочности и устойчивость колонны между точками A и B.
Интенсивность давления ветра на колонну
q = 1,51·27·1,4·1,2·0,4 = 27,4 кГ·м.
Вычисляем вес P монтируемых этажей:
собственный вес плиты
0,22·2500·1,1·36 = 21,8 т;
монтажная нагрузка
0,15·1,2·36 = 6,5 т;
вес стеновых панелей
0,09·36 = 1,3 т;
P = 21,8 + 6,5 + 1,3 = 29,6 т.
Горизонтальная равнодействующая W усилий, действующих на поднятый этаж, подсчитывается так же, как и в схеме 1, W = 294 кГ.
Момент в сечении 6-6 от W и q;
M1 = 0,05·27,4·16,22 + 0,1·294·16,2 = 360 + 476 = 836 кГ·м.
Коэффициенты 0,05 и 0,1 получены расчетом в предложении работы колонн на изгиб как многопролетной неразрезной балки с неравными пролетами.
Вычисляем моменты в сечении 6-6 от вертикальных сил. Прогибы колонны равны прогибам башни (табл. 8).
Сечения | Прогибы y в см | Сечения | Прогибы y в см |
0-0 | 0 | 8-8 | 1,5 |
1-1 | 0,06 | 9-9 | 1,79 |
2-2 | 0,18 | 10-10 | 2,1 |
3-3 | 0,33 | 11-11 | 2,44 |
4-4 | 0,52 | 12-12 | 2,81 |
5-5 | 0,72 | 13-13 | 3,2 |
6-6 | 0,97 | 14-14 | 3,65 |
7-7 | 1,23 | 15-15 | 4,2 |
M2 = 40(0,042 - 0,0097) + 29,6(0,0365 + 0,032 + 0,0281 +
+ 0,0244 - 4 x 0,0097) = 3,725 Тм.
Суммарный момент в сечении 6-6
M = M1 + M2 = 836 + 3725 = 4561 кГ·м.
Нормальная сила
N = 40 + 29,6·4 = 158,4 Т.
Проверяем условие прочности
Проверяем устойчивость колонны.
Определяем величины
где коэффициент
свободной длины ввиду податливости ядра жесткости принимаем равным 1,5.
свободной длины ввиду податливости ядра жесткости принимаем равным 1,5.
, что допустимо.Проверяем условие (24) главы 3 СНиП II-В.3-62 "Стальные конструкции. Нормы проектирования"
Устойчивость колонны обеспечивается.
ДЛЯ ОБРАЗОВАНИЯ РАЗДЕЛИТЕЛЬНОГО СЛОЯ ПРИ БЕТОНИРОВАНИИ
ПАКЕТА МОНОЛИТНЫХ ПЕРЕКРЫТИЙ
Состав
(на 100 м2 покрываемой за два раза бетонной поверхности)
вода ...................... 70 - 80 л
мел молотый ............... 80 кг
клей казеиновый ........... 10 "
Способ приготовления
В 40 л воды затворить для набухания на 4 - 5 ч казеиновый клей. Затем добавить оставшееся количество воды и мел. После перемешивания суспензия готова к употреблению.
Для предохранения суспензии, в случае ее длительного хранения, от развития гнилостных бактерий рекомендуется добавить в готовый состав 15 л водного раствора нашатыря.
