В Рекомендациях изложены методы определения несущей способности свай с учетом выщелачивания солей из основания, сложенного загипсованными глинистыми грунтами.

Рекомендации разработаны канд. техн. наук В.П. Петрухиным (НИИ оснований и подземных сооружений имени Н.М. Герсеванова) и канд. техн. наук В.О. Геммерлингом (Карагандинский политехнический институт).

Рекомендации одобрены секцией Научно-технического совета НИИ оснований и подземных сооружений и рекомендованы к изданию.

Рекомендации предназначены для инженерно-технических работников изыскательских, проектных и научно-исследовательских организаций.

Замечания и предложения по содержанию Рекомендаций просьба направлять по адресу: 109389, Москва, 2-я Институтская ул., д. 6, НИИ оснований.

1.1. Настоящие Рекомендации составлены в развитие главы СНиП 2.02.03-85. Свайные фундаменты. Нормы проектирования (М., 1986), ГОСТ 5686-78*. Сваи. Методы полевых испытаний (М., Издательство стандартов, 1982), Рекомендаций по инженерным изысканиям для проектирования и устройства свайных фундаментов (М., Стройиздат, 1983) и освещают основные методические особенности определения несущей способности свай в загипсованных глинисто-пылеватых грунтах при действии вдавливающих нагрузок.

1.2. Рекомендации распространяются на проектирование свайных оснований, сложенных глинисто-пылеватыми грунтами (суглинками и супесями), находящимися в естественных условиях в воздушно-сухом (необводненном) состоянии и содержащими гипс D₀ в любом количестве, а также примеси легкорастворимых солей в количестве не более 5%. Среди загипсованных глинисто-пылеватых грунтов выделяют слабозагипсованные (10% <= D₀ < 20%), среднезагипсованные (20% <= D₀ < 35%) и сильнозагипсованные (D₀ >= 35%). Глинисто-пылеватые грунты, содержащие гипс менее 10%, относятся к незагипсованным.

1.3. При проектировании сооружений 1 и 2 класса сильно- и среднезагипсованные глинистые грунты должны полностью прорезаться сваями с заглублением их нижних концов не менее чем на 1 м в слой слабо- или незагипсованного грунта. Для зданий и сооружений 3-го класса допускается оставлять нижний конец свай в слое среднезагипсованных грунтов, если по расчету или результатам статических испытаний сваи с длительным замачиванием основания несущая способность обеспечена, а величина осадки сваи не превышает предельно допустимых значений.

1.4. На вновь застраиваемых площадках, сложенных загипсованными грунтами, и на площадках, где ранее не применялись свайные фундаменты, статические испытания пробных свай являются обязательными. Такие испытания выполняют в процессе инженерно-строительных изысканий вблизи проектируемого объекта в пределах участков, наиболее характерных в инженерно-геологическом отношении, в местах строительства наиболее ответственных сооружений, а также на участках с максимальной загипсованностью грунта.

1.5. Размеры пробных свай и их количество определяются программой изысканий и назначаются в зависимости от условий залегания выбранного несущего слоя (слоя заглубления сваи), возможностей бурового оборудования строительных организаций, предполагаемых расчетных нагрузок на фундамент, числа свай в фундаменте и сооружении и др. Методы устройства пробных свай должны быть такими же, как и при устройстве производственных свай.

1.6. Определение несущей способности свай в загипсованных глинисто-пылеватых грунтах следует выполнять с учетом следующих условий:

при кратковременном замачивании, а также при длительной фильтрации воды и выщелачивании гипса из основания сваи происходит уменьшение ее несущей способности;

при устройстве сваи в антикоррозионной оболочке ее несущая способность изменяется.

1.7. В рекомендациях приводятся методы определения несущей способности свай вдавливающим нагрузкам по результатам статических испытаний и расчетом.

2.1. Опытное замачивание

2.1.1. При проведении статических испытаний свай в загипсованных грунтах выполняют опытное замачивание грунта в их основании. В зависимости от возможного изменения гидрогеологических условий площадки и режима инфильтрации воды с поверхности в период эксплуатации сооружения проводят кратковременное (при возможном аварийном замачивании) или длительное (в случае постоянных утечек или подъема уровня подземных вод) замачивание.

2.1.2. Кратковременное опытное замачивание выполняют с целью водонасыщения загипсованных грунтов в основании пробных свай. Для этого рекомендуется использовать способ локального замачивания. Замачивание основания производится через траншеи шириной 0,3 - 0,5 м и глубиной 0,6 - 1,0 м, устраиваемые по периметру каждой пробной сваи на расстоянии 0,8 - 1,0 м от ее боковой поверхности. Со дна траншеи устраивают не менее четырех дренажных скважин. Диаметр этих скважин 10 + 20 см, глубина не более 0,8l (где l - длина пробной сваи). Скважины полностью, а траншею на 30 - 40 см засыпают щебнем или гравием. В течение всего периода замачивания в траншее поддерживают постоянный уровень воды и ведут учет количества заливаемой воды.

2.1.3. Длительное опытное замачивание выполняют с целью рассоления загипсованных грунтов в основании пробных свай. Для этого кроме внутренней дренажной сети, изготавливаемой вокруг каждой пробной сваи, как описано в п. 2.1.2 Рекомендаций, устраивается дополнительная внешняя дренажная система (рис. 1).

При ее изготовлении с двух сторон группы пробных свай на расстоянии не менее 3d (где d - наибольший диаметр пробной сваи) от их боковой поверхности пробуривают дренажные скважины внешней дополнительной системы диаметром 0,6 - 0,8 м и глубиной, изменяющейся в пределах от 0,6l до 1,2l. Скважины объединяют траншеей глубиной 0,4 - 0,6 м и заполняют щебнем или гравием до отметки ниже 20 - 30 см от их верха. С третьей стороны на расстоянии l устраивают дренажную канаву глубиной не менее (0,6 - 0,8)l. В период опытного замачивания поддерживают постоянный уровень воды в скважинах и траншеях дренажной системы. Появление механической суффозии фиксируют визуально или по резкому увеличению количества фильтрующей в грунт воды. В местах появления механической суффозии необходимо заделывать промоины незагипсованным или слабозагипсованным глинисто-пылеватым грунтом.

2.1.4. Для определения влажности и засоленности грунта, степени влажности G_i и фактической степени выщелачивания солей из i-го слоя грунта в процессе опытного замачивания не реже одного раза в месяц на расстоянии не более 0,6 - 0,8 м от испытываемых свай отбирают пробы грунта нарушенной структуры из буровых скважин через 1 м до глубины не менее 5d (где d - диаметр пробной сваи) от нижнего конца сваи.

2.1.5. Кратковременное опытное замачивание прекращается при G_i >= 0,7 во всех отобранных пробах грунта.

Длительное опытное замачивание считается завершенным, если фактическая степень выщелачивания солей во всех пробах выше расчетных значений , определяемых в соответствии с Прил. 1 Рекомендаций.

2.1.6. При изысканиях для зданий и сооружений 1 и 2-го классов в процессе опытного замачивания дополнительно измеряют перемещения отдельных слоев грунта, ведут наблюдения за промачиванием грунтового основания, а также за изменением физико-механических свойств и фильтрационной способности грунтов, химического состава фильтрующей воды. При этом пробные сваи рекомендуется устраивать тензометрическими.

2.1.7. Измерения перемещений отдельных слоев грунта производят с целью изучения возможности просадки грунта под полами проектируемых сооружений, а также возникновения сил отрицательного трения на боковой поверхности свай. При этом опытное замачивание необходимо выполнять из котлована площадью не менее 200 м² и глубиной 0,5 - 0,1 м. Перемещения слоев грунта измеряют поверхностными и глубинными марками, установленными по двум взаимно перпендикулярным направлениям. Конструкция марок должна позволять проводить измерения при фильтрации агрессивных вод в течение длительного (2 - 3 года) времени.

2.1.8. Характер изменения зон увлажнения в плане и по глубине опытной площадки определяют методом вертикальных электрических зондирований (ВЭЗ). Для контроля эти данные сравнивают с результатами определения влажности проб грунта, отбираемых грунтоотборником.

2.1.9. Для наблюдения за изменением химического состава фильтрующей воды при длительном замачивании между пробными сваями и дренажной канавой пробуривают и оборудуют фильтром наблюдательные скважины диаметром 127 - 146 мм и глубиной от 0,4 до 1,2l. В течение всего периода замачивания ведут наблюдения за уровнем воды в скважинах. По пробам воды из скважин определяют изменение химического состава фильтрующей в грунте воды. Методом откачки или нагнетания определяют коэффициент фильтрации грунта. Периодичность отбора проб воды и определения коэффициента фильтрации определяется заданием и принимается не менее 1 раза в месяц.

2.1.10. Тензометрические сваи устраивают в виде отдельных отрезков, связанных между собой тензодинамометрами. Тензодинамометры следует располагать под нижним концом свай, а также по стволу на границе разных по виду грунтов, в том числе различных по загипсованности. Конструкция тензодинамометров должна обеспечивать необходимую точность измерений усилий в сваях при длительном замачивании в агрессивной среде. При проведении опытного замачивания по показаниям тензодинамометров фиксируют возникновение сил отрицательного трения. По результатам статических испытаний таких свай определяют расчетные сопротивления грунта по боковой поверхности и под их нижним концом.

2.2. Проведение испытаний и обработка результатов

2.2.1. Статические испытания свай в загипсованных грунтах проводят следующими методами:

метод 1 - сваю загружают после окончания опытного замачивания;

метод 2 - сваю загружают при природной влажности грунта с последующим опытным замачиванием основания.

2.2.2. Испытания свай методом 1 проводят при инженерных изысканиях для зданий и сооружений 1-го, 2-го и 3-го классов. Кроме того, для особо ответственных и уникальных сооружений дополнительно проводят испытания свай методом 2.

2.2.3. Статические испытания свай по методу 1 выполняют с помощью установок с гидравлическим домкратом (рис. 2) или установок с тарированным грузом (рис. 3). Грузовую платформу закрепляют металлическими тяжами к анкерным сваям, которых должно быть не менее 4. Нагружение пробных свай производят ступенчато-возрастающей нагрузкой в соответствии о методикой ГОСТ 5686-78*. Для загружения грузовых платформ используют любой тарированный груз, например металлические или бетонные блоки.

а)

б)

а)

б)

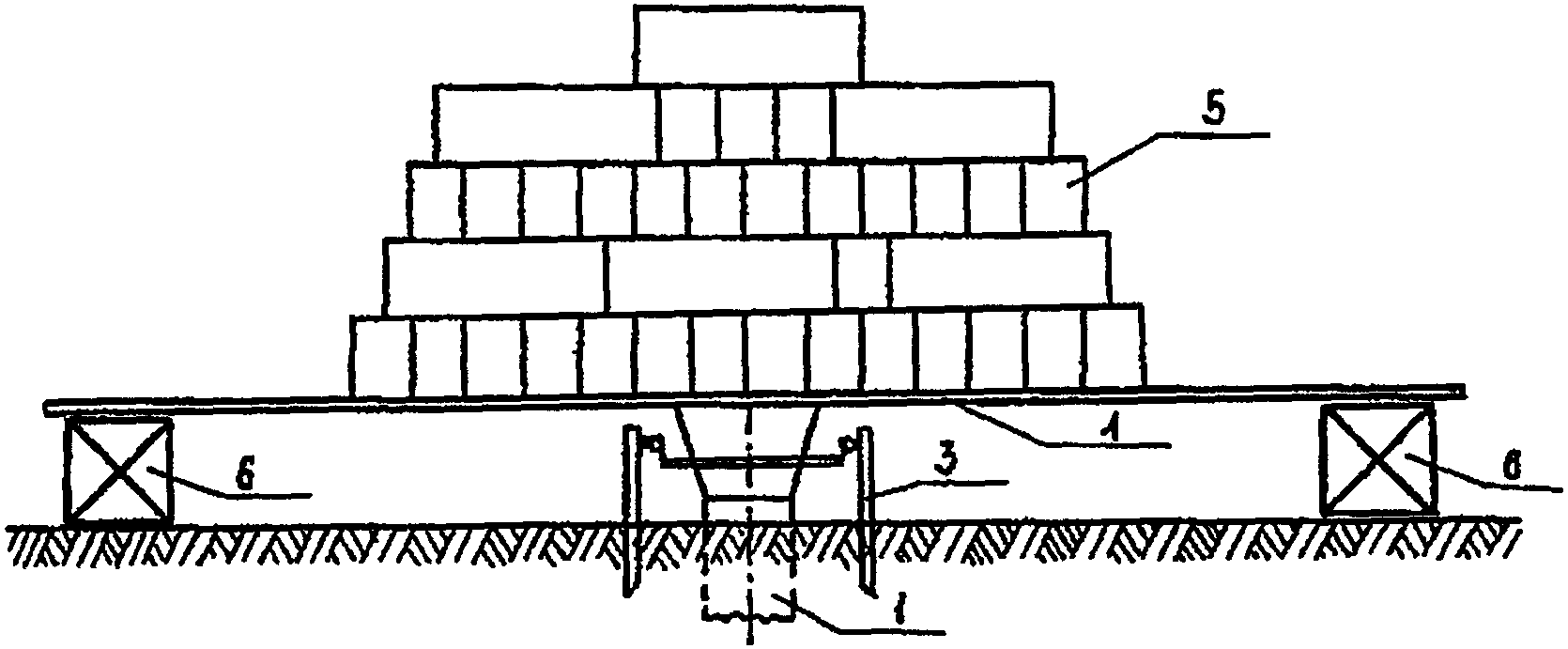

2.2.4. Статические испытания свай методом 2 выполняют с помощью установки с тарированным грузом. Загружение грузовой платформы производят при естественной влажности грунта до предполагаемой расчетной нагрузки, определенной по результатам испытаний методом 1. Величина расчетной нагрузки также может приниматься по заданию на выполнение изысканий. В последнем случае размеры пробных свай назначают по расчету в соответствии с разделом 3 Рекомендаций. Опытное замачивание производят после условной стабилизации осадок свай при природной влажности грунта. За условную стабилизацию принимают скорость осадки сваи в грунте не более 0,1 мм за последний час наблюдения. Осадки свай фиксируют нивелированием 2-го класса точности или прогибомерами в течение всего периода замачивания не реже одного раза в месяц. После завершения опытного замачивания производится догружение свай ступенчато-возрастающей нагрузкой по методике ГОСТ 5686-78*.

2.2.5. Монтаж установок, статические испытания свай и опытное замачивание их оснований необходимо проводить при строгом соблюдении правил техники безопасности для общестроительных и геологоразведочных работ. Особое внимание следует обратить на исключение опрокидывания платформ и грузов.

2.2.6. По результатам статических испытаний свай по методу 1 строят графики зависимости осадки от нагрузки S = f(P) (рис. 4) и изменения осадки во времени по ступеням нагружения S = f(t). Графики строят согласно требованиям ГОСТ 5686-78*. Несущая способность свай определяется в соответствии с разделом 5 главы СНиП 2.02.03-85.

2.2.7. Результаты статических испытаний сваи по методу 2 оформляют в виде графика зависимости осадки от нагрузки S = f(P) до и после опытного замачивания (рис. 5) и графика изменения осадки во времени S = f(t) опытного замачивания при действии предполагаемой расчетной нагрузки на сваю (рис. 6). Несущая способность сваи определяется по графику S = f(P) в соответствии с разделом 5 главы СНиП 2.02.03-85.

Если при опытном замачивании осадка сваи превысит предельно допускаемую величину для проектируемого сооружения, то испытания прекращают. В этом случае необходимо уменьшить расчетную нагрузку на сваю за счет увеличения количества свай в фундаменте или увеличить размеры пробных свай и статические испытания провести повторно.

2.2.8. На основании статических испытаний свай методами 1 и 2 указывают абсолютные отметки, до которых следует заглублять нижние концы свай определенного сечения для восприятия расчетных нагрузок. При испытании свай одинаковых размеров обоими методами принимают наименьшее значение несущей способности свай. В этом случае приводят значения осадок свай при расчетной степени выщелачивания солей из основания .

По дополнительному заданию в отчете приводят результаты измерений послойных перемещений грунта, данные об изменении зон увлажнения, солевого состава фильтрующей воды (с указанием плотного осадка и химического состава заливаемой воды) и коэффициента фильтрации грунта в процессе опытного замачивания, данные об изменении физико-химических свойств грунтов, а также расчетные значения сопротивления грунта под нижним концом и на отдельных участках боковой поверхности сваи.

3.1. Для предварительных расчетов свайных фундаментов зданий и сооружений 1-го и 2-го классов и окончательных расчетов при проектировании зданий 3-го класса несущая способность сваи длиной до 10 м может быть вычислена с использованием физико-механических характеристик загипсованных грунтов.

3.2. Несущая способность свай в загипсованных грунтах, работающих на осевую сжимающую нагрузку, определяется по формуле

где , , - коэффициенты, определяемые в соответствии с разделом 4 СНиП 2.02.03-85. Основания зданий и сооружений (М., Стройиздат, 1985);

- коэффициент, учитывающий повышенные значения прочностных характеристик загипсованных суглинков, принимаемый при опирании сваи в средне- и слабозагипсованные суглинки; в остальных случаях ;

- коэффициент условий работы грунта под нижним концом сваи, учитывающий снижение сопротивления R при выщелачивании солей, зависящий от вида грунта, исходного содержания солей и степени их выщелачивания, определяется согласно п. 3.3;

R - расчетное сопротивление грунта под нижним концом сваи, кПа (тс/м²), определяется в соответствии с разделом 4 главы СНиП 2.02.03-85;

A - площадь опирания сваи на грунт, м²;

- коэффициент условий работы основания сваи, учитывающий изменение сопротивления грунта по боковой поверхности при наличии антикоррозионного покрытия, в случае отсутствия такого покрытия ;

u - наружный периметр поперечного сечения сваи, м;

f_i - расчетное сопротивление i-го слоя грунта по боковой поверхности сваи, кПа (тс/м²), определяемое с учетом выщелачивания солей в основании согласно п. 3.5;

h_i - толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м.

3.3. Коэффициент условий работы грунта под нижним концом сваи определяют по графику на рис. 7 или по формуле:

где b - эмпирический коэффициент, определяемый из условия , численно равный максимальному снижению расчетного сопротивления R за счет выщелачивания солей; принимают b = 0,25 для среднезагипсованных и b = 0,15 для слабозагипсованных грунтов;

- расчетная степень выщелачивания солей из грунта под нижним концом сваи на расчетный период эксплуатации сооружения определяется по методике, приведенной в Прил. 1;

- предельная степень выщелачивания, при превышении которой расчетное сопротивление R не снижается, принимают для супеси и для суглинка.

3.4. Коэффициент условий работы основания зависит от вида антикоррозионного покрытия сваи и грунта в ее основании. Значение определяется по результатам лабораторных исследований или при проведении статических испытаний свай.

3.5. Расчетное сопротивление i-го слоя грунта по боковой поверхности буронабивной сваи определяется по формуле

где - осредненное расчетное значение удельного веса грунта в пределах глубины расположения середины i-го слоя грунта, тс/м³, определяемое опытным путем на рассоленных до образцах;

и c_1i - осредненные расчетные значения угла внутреннего трения и удельного сцепления в пределах глубины расположения середины i-го слоя грунта, принимаются для суглинков по табл. 1 в зависимости от начальной загипсованности и расчетной степени выщелачивания солей . Для супесей принимают c_1i = 0 и ;

- коэффициент бокового давления грунта, определяется по формуле

В Приложении 3 приведены примеры расчета несущей способности буронабивных свай.

Под фактической понимается степень выщелачивания солей из i-го слоя грунта в основании сваи при его рассолении в процессе опытного замачивания. Значения фактической степени выщелачивания солей вычисляются по формуле

где D_фi - фактическая засоленность i-го слоя грунта на рассматриваемый период замачивания;

D_0i - начальная засоленность i-го слоя грунта.

Под расчетной понимается степень выщелачивания солей из i-го слоя грунта в основании сваи при его рассолении за счет инфильтрации воды на расчетный период эксплуатации здания или сооружения.

При определении несущей способности сваи вычисляют расчетные значения степени выщелачивания солей из i-го слоя грунта по боковой поверхности сваи и из грунта под нижним концом сваи . Значения и вычисляют с учетом схемы фильтрации водного потока в основании свайного фундамента. Различают следующие схемы фильтрации водного потока (рис. 8):

схема 1 - равномерная вертикальная фильтрация в бесконечность. Имеет место при равномерном замачивании всей подошвы фундамента и его окрестности при инфильтрации воды или растворов с поверхности грунта;

схема 2 - горизонтальная фильтрация в слое ограниченной толщины при наличии слоя засоленного грунта, подстилаемого водоупором или относительным водоупором в пределах длины сваи или на глубине менее 3d под ее нижним концом;

схема 3 - фильтрация от местного источника замачивания. Имеет место при частичном замачивании основания от местного источника, когда свая пересекает границу увлажненной и неувлажненной зон.

Для определения расчетных значений и при фильтрации по схеме 1 (рис. 9) на глубину l + 3d (где l - длина сваи, d - диаметр сваи) выделяют слои грунта с различным содержанием гипса D_0i. В пределах каждого из них принимают D_0i постоянным. Выделенные слои разбивают на более мелкие толщиной не более 0,5 м. Далее определяют количество оставшегося в твердой фазе гипса в каждом слое D_ti на расчетный период эксплуатации сооружения по формуле (1) Рекомендаций по расчету суффозионных деформаций оснований зданий и сооружений, возводимых на загипсованных грунтах (М., НИИ оснований и подземных сооружений, 1983)

где D_0i - начальное содержание гипса в i-м слое, доли единицы; z_i - координата середины i-го слоя, м; - приведенное время; x_i - приведенная координата для середины i-го слоя; q_i - приведенная масса.

Значения , x_i, q_i определяют по формулам

где t - время эксплуатации сооружения (расчетный момент времени), сут; - коэффициент растворения, сут^-1; - плотность сухого грунта, т/м³; v - скорость фильтрации, м/сут; - недостаток насыщения, доли единицы; c_m - концентрация гипса в фильтрующей воде, т/м²; c₀ - концентрация гипса в воде на границе входа ее в загипсованный грунт, т/м³; к - число слоев, лежащих выше i-го слоя.

Недостаток насыщения определяют по формуле

где - коэффициент фильтрации, м/сут.

Для песков, у которых d₅₀ равно 0,1; 0,2 и 0,5 мм (d₅₀ - диаметр частиц грунта, составляющих 50% по массе), соответственно равно 0,18; 0,25 и 0,28, для супесей - 0,05 - 0,015, для суглинков - 0,01 - 0,1.

Расчетную степень выщелачивания солей из i-го слоя грунта по боковой поверхности сваи определяют по формуле

Расчетную степень выщелачивания солей из грунта под нижним концом сваи вычисляют по формуле

где к - номер слоя грунта, залегающего непосредственно под нижним концом сваи;

n - число выделенных слоев грунта (толщиной не более 0,5 м).

При расчете состояния выщелачиваемой зоны в случае фильтрации по схеме 2 (рис. 10) содержание гипса по глубине принимают постоянным и равным среднему значению загипсованности толщи D_0ср. При фильтрации в горизонтальном направлении основание от источника замачивания разбивают на вертикальные слои шириной не более 0,5 м в пределах z = 0 до z = L + d + 1 (м), где L - расстояние от источника замачивания до ствола сваи. Входным участком фильтрационного потока считается вертикальная плоскость, примыкающая к источнику замачивания (z = 0). По формуле (7) вычисляют значения D_ti для участков z = L(D_tL) и z = L + d(D_td). Затем вычисляются значения расчетной степени выщелачивания солей

Расчетная степень выщелачивания солей из грунта под нижним концом сваи принимается при прорезке сваей слоя водоупорного грунта, а в остальных случаях .

Расчет зоны выщелачивания при фильтрации по схеме 3 выполняют с учетом развития этой зоны в вертикальном направлении при отклонении ее боковой границы от вертикали на 30°. При этом в пределах длины сваи различают три участка (рис. 11):

участок N 1 длиной h_н, в пределах которого выщелачивание солей не происходит;

участок N 2 длиной h_в, в пределах которого выщелачивание солей происходит по наклонной поверхности;

участок N 3 длиной h_п, в пределах которого выщелачивание солей происходит по всей поверхности сваи.

Длину участков h_н, h_в и h_п определяют по формулам:

где H - глубина расположения источника замачивания.

Если l <= h_н + h_в, то в пределах длины сваи будут находиться только участки N 1 и 2, если l <= h_н, то участок N 1.

Расчетные значения и на участке N 1 принимают равным нулю. На участке N 2 значения и вычисляют по формулам (8) и (9) с введением понижающего коэффициента 0,5. В пределах участка N 3 выделяют слои грунта толщиной не более 0,5 м на глубину l + 3d и расчет выполняют по формулам (6) - (9).

Пример 1. Определить значения и в основании сваи при вертикальной фильтрации воды (схема 1) через пять лет после начала эксплуатации сооружения.

Исходные данные: свая диаметром d = 0,5 м и длиной l = 5,0 м устроена в суглинке. Содержание солей в каждом из выделенных слоев приведено на рис. 9. Фильтрующая жидкость - вода с V_ф = 0,35 м/сут, , , , , c_н = 2,2 x 10^-3 г/см³, c₀ = 0, t = 1826 дней.

По формулам (2), (3) и (4) Рекомендаций по расчету суффозионных деформаций оснований зданий и сооружений, возводимых на загипсованных грунтах, соответственно определим:

а) - общее для всех слоев

б) x_i - для каждого слоя:

в) q_i - для каждого слоя

Определим по формуле (6) настоящих Рекомендаций D_ti для 1-го слоя

аналогично получим

для 7-го слоя

для 10-го слоя

для 11-го слоя

Результаты всех вычислений приведены в табл. 2.

Из табл. 2 видно, что в 11-м слое содержание гипса (D_ti = 0,149) практически равно исходному (D_0i = 0,150), поэтому дальнейших вычислений не проводим;

д) определим по формулам (6) и (7) и для каждого слоя:

Пример 2. Определить и в основании сваи при горизонтальной фильтрации (схема 2) через пять лет после начала эксплуатации сооружения.

Исходные данные для расчета принимаются такими же, что и в примере 1, но с условием, что в основании сваи до глубины 3 м залегает суглинок с содержанием 20% гипса, подстилаемый глиной (см. рис. 10). Расстояние от входного участка фильтрационного потока до ствола сваи L = 4 м.

Значения , x_i и q_i будут такими же, что и в примере 1. По формуле (6) вычислим значения D_tL (8-й слой) и D_td (9-й слой):

Расчетную степень выщелачивания солей по боковой поверхности сваи до глубины 3 м определим по формуле (11)

На участке основания сваи глубже 3 м выщелачивание солей не происходит, поэтому

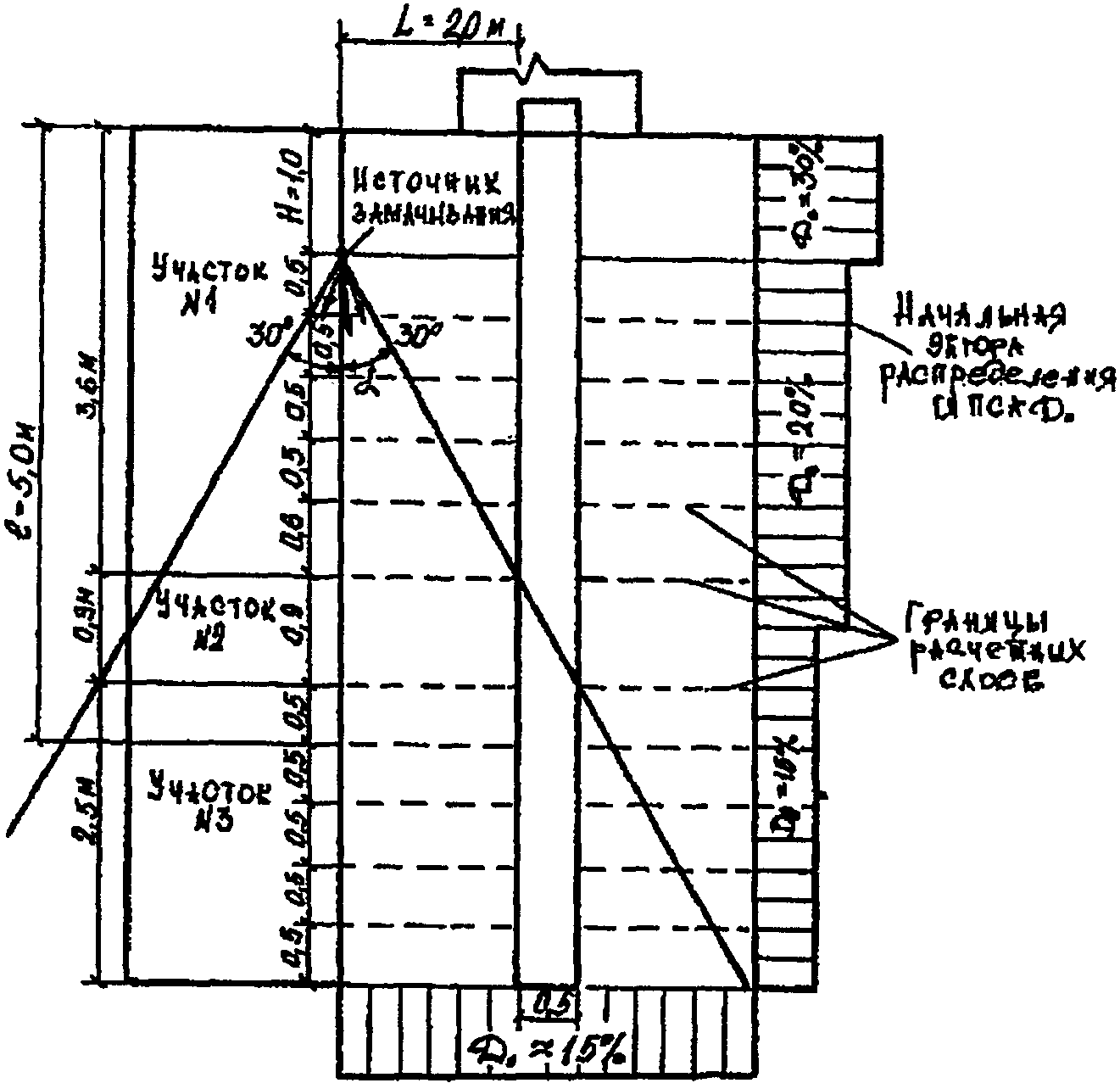

Пример 3. Определить значения и в основании сваи при фильтрации от местного источника замачивания (схема 3) через пять лет после начала эксплуатации сооружения.

Исходные данные: свая диаметром 0,5 и длиной 7,0 м устроена в суглинке, имеющем такие же характеристики, как в примере 1, но фильтрация происходит от источника замачивания, расположенного на глубине H = 1 м. Расстояние от источника замачивания до ствола сваи L = 1,5 м.

По формулам (14) - (16) определим размеры участков N 1 - 3:

До глубины 3,6 м (для слоев 1 - 5 на рис. 11). На участке N 2 (слой 6) значение определяется по формуле (11) с понижающим коэффициентом 0,5:

Начальное содержание гипса для слоя 6 (см. рис. 11).

Содержание гипса D_t6 в твердой фазе вычисляем по формуле (7). Для этого определим: x₆ = 0,00457 x z₆ = 0,00457 x 4,05 = 0,0185;

Определим для 3-го участка (слои 7 - 11) по формулам (7) и (8). Расчеты сведены в табл. 3.

Находим значение . Для 12-го слоя D_ti равно

Таким образом, начиная с 12 слоя, выщелачивание солей в грунте не происходит, поэтому .

Определить продолжительность длительного замачивания при статических испытаниях двух свай в загипсованных глинистых грунтах (рис. 12). Сваи проектируются в качестве фундаментов зданий, эксплуатируемых в течение 20 и 40 лет. Замачивание происходит по схеме 1 (равномерная вертикальная фильтрация).

Построены графики (рис. 12) изменения в пределах основания свай за период эксплуатации зданий в течение 20 (график 1) и 40 (график 2) лет.

В процессе замачивания на графики изменения наносятся значения фактической степени выщелачивания солей , определяемых по результатам отбора проб в массиве грунта. По этим точкам строятся (рис. 12) графики изменения после 0,5; 1,0 и 1,5 года опытного замачивания (графики 3, 4, 5).

Из рис. 12 видно, что фактические значения степени выщелачивания солей после 0,5 года замачивания (график 3) меньше соответствующих расчетных величин (графики 1 и 2), поэтому замачивание должно быть продолжено. Через 1,0 (график 4) и 1,5 (график 5) года фактические значения оказались больше соответствующих расчетных значений степени выщелачивания солей. Поэтому замачивание можно считать законченным после 1,0 года для здания, проектируемого на эксплуатацию в течение 20 лет, и законченным после 1,5 лет для такого же здания, эксплуатируемого в течение 40 лет.

Вычислить несущую способность буронабивных свай при вертикальной, горизонтальной фильтрации и от местного источника замачивания, (схемы 1 - 3) через пять лет после начала эксплуатации сооружения.

Исходные данные принимаются такими же, что и в примерах 1 - 3 Прил. 1. В основании свай залегает суглинок, имеющий показатель текучести J_L < 0. Расчетные значения степени выщелачивания солей принимаются из примеров 1 - 3. Для расчетов используются средние значения в пределах каждого метра ствола сваи. Данные об удельном весе грунтов при расчетных значениях степени выщелачивания солей приведены в табл. 4.

Определим по формуле (3) расчетные сопротивления на боковой поверхности сваи для каждого слоя грунта. Прочностные характеристики суглинков и c_1i примем по табл. 1 в зависимости от начальной загипсованности грунта D_0i и расчетной степени выщелачивания солей .

Для слоя 1 в основании буронабивной сваи, эксплуатируемой при вертикальной фильтрации, имеем:

D_0i = 30%, , , h_i = 1 м,

, c_1i = 0,5 тс/м².

Вычислим значения по формуле (4).

Подставим полученные данные в формулу (3):

Аналогично вычислим значения f_i для остальных слоев грунта для свай 1 - 3, эксплуатируемых при вертикальной, горизонтальной фильтрации и от местного источника замачивания. Результаты вычислений сведены в табл. 4.

Вычислим значения коэффициентов условий работы грунта под нижним концом каждой буронабивной сваи по формуле (2). Для сваи, эксплуатируемой при вертикальной фильтрации, , тогда

Аналогично получим для свай, эксплуатируемых при горизонтальной фильтрации и при замачивании от местного источника. Так как , то .

Несущую способность каждой буронабивной сваи определим по формуле (1)

где ; ;

; A = 0,196 м²; u = 1,57 м.

Расчетные сопротивления грунта под нижний концом свай R примем по табл. 7 СНиП 2.02.03-85. Для свай длиной l = 5 м R = 100 тс/м², для сваи l = 7 м R = 115 тс/м².

Подставив исходные данные в формулу (1), получим:

для сваи 1, эксплуатируемой при вертикальной фильтрации,

F_d = 1,0 x [1,0 x 1,3 x 1,0 x 100 x 0,196 + 1,0 x 1,571 x 0,7 x (1,35 x 1,0 + 4,25 x 1,0 + 5,12 x 1,0 + 6,04 x 1,0 + 12,09 x 1,0)] = 57,21 тс;

для сваи 2, эксплуатируемой при горизонтальной фильтрации,

F_d = 1,0 x [1,0 x 1,3 x 1,0 x 100 x 0,196 + 1,0 x 1,571 x 0,7 x (3,41 x 1,0 + 4,33 x 1,0 + 5,25 x 1,0 + 5,54 x 1,0 + 6,48 x 1,0)] = 52,98 тс;

для сваи 3, эксплуатируемой при замачивании от местного источника,

F_d = 1,0 x [1,0 x 1,3 x 1,0 x 115 x 0,196 + 1,0 x 1,571 x 0,7 x (3,91 x 1,0 + 9,16 x 1,0 + 10,14 x 1,0 + 7,50 x 1,0 + 9,38 x 1,0 + 10,25 x 1,0 + 15,70 x 1,0)] = 101,93 тс.
