"Изменение N 1 к СП 16.13330.2017 "СНиП II-23-81* Стальные конструкции"
(утв. и введено в действие Приказом Минстроя России от 16.08.2018 N 530/пр)
"Изменение N 1 к СП 16.13330.2017 "СНиП II-23-81* Стальные конструкции"
(утв. и введено в действие Приказом Минстроя России от 16.08.2018 N 530/пр)
Утверждено и введено в действие
и жилищно-коммунального хозяйства
Российской Федерации (Минстрой России)
от 16 августа 2018 г. N 530/пр
ИЗМЕНЕНИЕ N 1 К СП 16.13330.2017
"СНиП II-23-81* СТАЛЬНЫЕ КОНСТРУКЦИИ"
Дата введения
17 февраля 2019 года
Введение
Введение дополнить абзацем в следующей редакции:
Изменение N 1 к настоящему своду правил разработано авторским коллективом АО "НИЦ "Строительство" - ЦНИИСК им. В.А. Кучеренко (руководитель - д-р техн. наук И.И. Ведяков; исполнители - д-р техн. наук П.Д. Одесский, канд. техн. наук М.И. Гукова, канд. техн. наук Д.В. Конин, канд. техн. наук М.Р. Урицкий, канд. техн. наук М.И. Фарфель, канд. техн. наук Д.В. Соловьев, С.В. Гуров)
4 Общие положения
"обосновывать увеличение расчетной толщины проката и стенок труб требованиями защиты от коррозии и повышения предела огнестойкости конструкций;".
"отдельные конструктивные стержневые элементы (растянутые, сжатые, внецентренно сжатые, сжато-изгибаемые и изгибаемые);".
"4.2.5 Пространственные стальные конструкции следует рассчитывать как единые системы с учетом факторов, определяющих напряженное и деформированное состояния, особенности взаимодействия элементов конструкций между собой и с основанием.
При расчете пространственных конструкций (мембран, пластинок, оболочек), а также конструкций с элементами из высокопрочных материалов с нелинейной диаграммой деформирования, следует учитывать влияние геометрической и физической нелинейности.".
5 Материалы для конструкций и соединений
6 Расчетные характеристики материалов и соединений
7 Расчет элементов стальных конструкций при центральном растяжении и сжатии

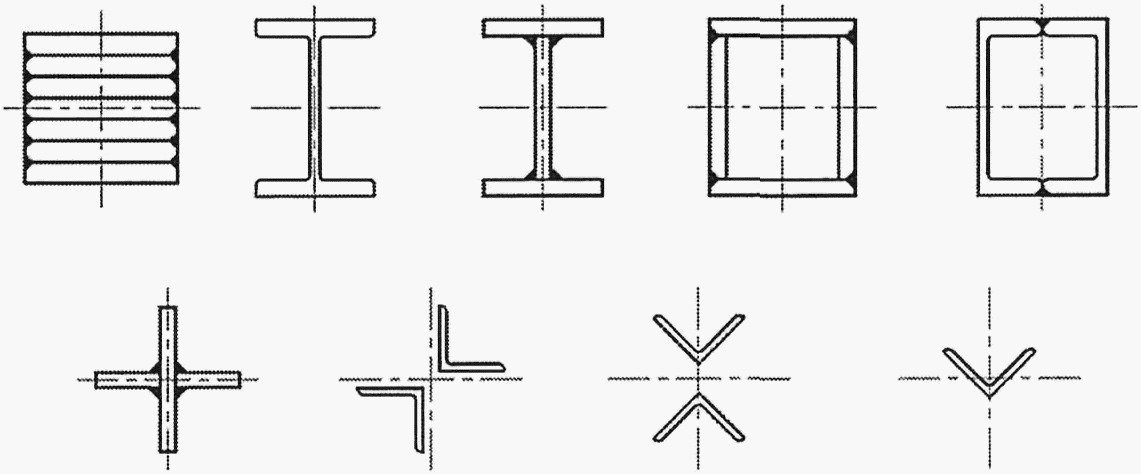

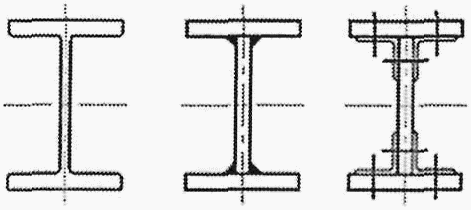

"Таблица 7
Тип сечения | Значение коэффициента |
обозначение | форма | | |
a | | 0,03 | 0,06 |
b | | 0,04 | 0,09 |
c | | 0,04 | 0,14 |
Примечание - Значения коэффициентов для прокатных двутавров высотой свыше 500 мм при расчете на устойчивость в плоскости стенки следует принимать по типу сечения a. |
".
"Влияние моментов в узлах следует учитывать, например, от расцентровки элементов решетки.".
Пункт 7.2.5.

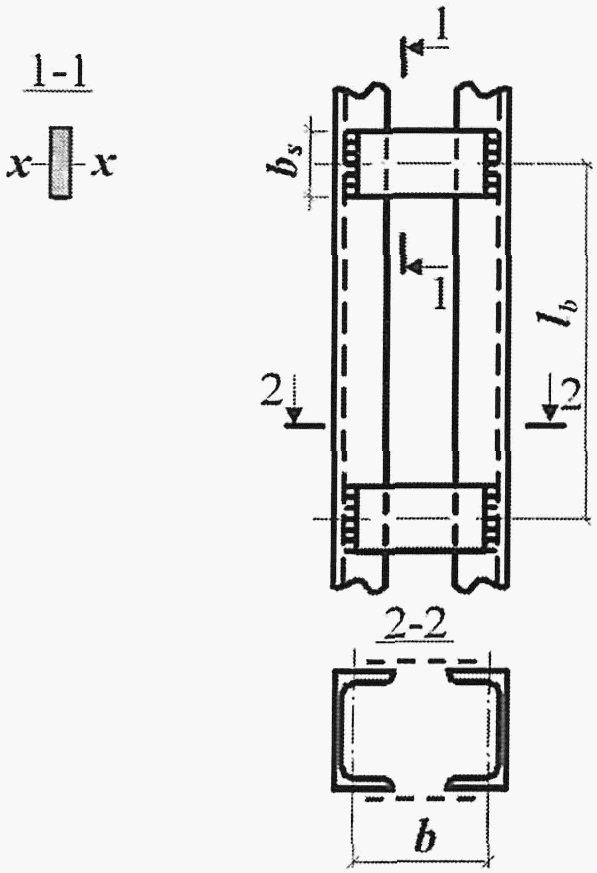

Рисунок 4. Заменить обозначение: "S" на "
bs".

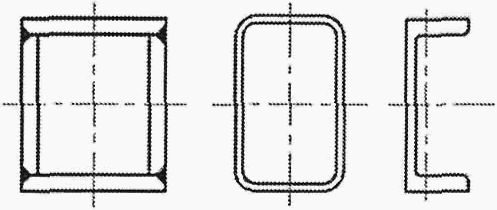

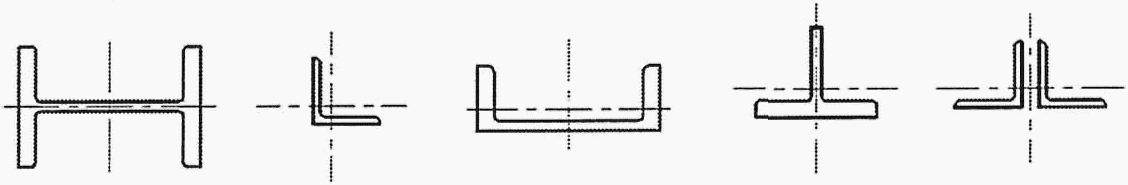

"Таблица 9
Сечение | Условная гибкость элемента  | Предельная условная гибкость стенки  |
| <= 2 |  (23) |
> 2 |  (24) |
| <= 1 | 1,2 (25) |
> 1 |  (26) |
| <= 0,8 | 1,0 (27) |
> 0,8 |  (28) |
| |  (29) |
Обозначения, принятые в таблице 9:  - условная гибкость элемента, принимаемая в расчете на устойчивость при центральном сжатии; bf - ширина полки тавра. Примечания 1 В коробчатом сечении значение  следует определять для пластинок, расположенных параллельно плоскости, в которой проверяется устойчивость элемента в целом. 2 В тавровом сечении должно соблюдаться условие 1 <= bf/ hef <= 2; при  или  в формуле (29) следует принимать  или  соответственно. 3 Знак "<=" в формулах означает, что значение  в случае его превышения при расчете по формуле следует принимать равным указанному в правой части. |
".
Пункт 7.3.5. Заменить слова: "допускается принимать" на "принимают".

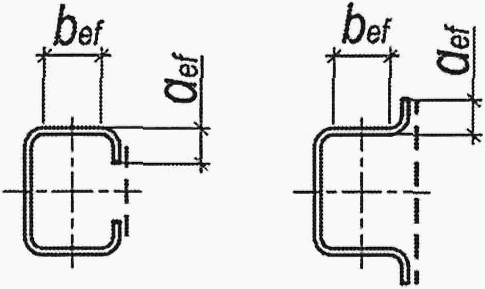

"Таблица 10
Сечение | Предельная условная гибкость свеса (отгиба) полки  при гибкости элемента  |
|  (37) |
|  (38) |
|  (39) |
|  (40) |
Обозначение, принятое в таблице 10:  - условная гибкость элемента, принимаемая в расчете на устойчивость при центральном сжатии. Примечание - Для свесов (отгибов) полок (рисунок 5) предельные значения условной гибкости  , вычисленные по формулам (37) и (38), следует умножать на коэффициент 1,5, а по формуле (39) - на 1,6. |
8 Расчет элементов стальных конструкций при изгибе
"

, (53)"
Пункт 8.3.2. Исключить слова: "рассчитываемых на усталость".
после
слов "согласно 8.2.2;" дополнить обозначением и пояснением:
"a - расстояние между вертикальными ребрами стенки балки;".
Пункт 8.5.20. Заменить слова: "допускается увеличивать" на "увеличивают".
9 Расчет элементов стальных конструкций при действии продольной силы с изгибом
Пункт 9.1.3. После формулы (108) дополнить словами: "При этом
N следует принимать со знаком "-".".
Пункт 9.2.10. После формулы (122) дополнить словами: "при этом
N следует принимать со знаком "-".";
Пункт 9.4.7. Заменить слова: "по формулам таблице 23." на "по формулам таблицы 23.".
12 Расчет элементов стальных конструкций на усталость
третье предложение изложить в следующей редакции: "Расчет на усталость верхней зоны стенок составных балок крановых путей под действием крановых нагрузок, определяемых согласно
СП 20.13330, следует выполнять по формуле";
13 Проектирование стальных конструкций с учетом предотвращения хрупкого разрушения
Пункт 13.2. Шестой абзац. Изложить в следующей редакции: "применять выводные планки и неразрушающие методы контроля качества швов - для сварных соединений;";
десятый абзац. Заменить слова: "по возможности" на "сваркой или".
"13.3 При применении в сварных соединениях проката толщиной s >= 25 мм из низколегированных сталей в тавровых и угловых соединениях, а также у сварных швов с полным проплавлением, один из элементов в которых испытывает растягивающие напряжения по толщине листа, и остального проката толщиной более 40 мм возникает риск появления слоистого разрушения (дефекта в прокате, образующегося под действием сварки, в виде слоистых трещин, параллельных плоскости проката). Такой дефект обнаруживается при ультразвуковом контроле качества швов.
Возникновение слоистого разрушения существенно зависит от формы соединений и расположения сварных швов, от размера шва, толщины свариваемых элементов, степени жесткости соединения и технологии сварки, а также от категории сплошности проката, которую следует определять в соответствии с действующими нормативными документами.".
Пункт 13.5. Обозначение единицы измерения "%" перенести в конец предложения.
14 Проектирование соединений стальных конструкций
третий абзац. Исключить слова: "; не применять порошковую проволоку".
перечисление е). Заменить слова: "перечислений а) или б) 14.1.7" на "14.1.7 а) или б)";
"Односторонние угловые швы не следует применять в конструкциях зданий и сооружений:
возводимых в районах с сейсмичностью 8 баллов и выше;
в районах с расчетной температурой ниже минус 45 °C;
в конструкциях групп 1, 2, 3 в зданиях с кранами режимов работы 7К (в цехах металлургических производств) и 8К;
в балках и ригелях рамных конструкций, рассчитываемых согласно требованиям 8.2.3, 8.2.6 и 8.2.7".
15 Требования по проектированию некоторых видов зданий, сооружений и конструкций
Пункт 15.4.7. Заменить слова: "каждом гофре" на "каждом нижнем гофре".
"Фланцевые соединения стальных конструкций, подверженных сжатию или совместному действию сжатия с изгибом (при однозначной эпюре сжимающих напряжений в соединяемых элементах), выполняются или на болтах (в том числе высокопрочных) без предварительного натяжения, затяжкой стандартным ручным ключом, или на высокопрочных болтах с предварительным их натяжением.".
Пункт 16.1. Заменить слова: "1 - сварные" на "группа 1 - сварные"; "2 - сварные" на "группа 2 - сварные".
18 Требования по проектированию конструкций зданий и сооружений при реконструкции
Пункт 18.3.16. Заменить слова: "Не следует усиливать" на "Не требуют усиления".
Приложение В Материалы для стальных конструкций и их расчетные сопротивления
Таблицу изложить в следующей редакции:
"Таблица В.1
Нормируемые показатели ударной вязкости проката и труб
Расчетная температура, °C | Группа конструкций | Нормативное сопротивление стали, Н/мм2 |
Ryn < 290 | 290 <= Ryn < 390 | 390 <= Ryn < 490 | Ryn >= 490 |
Показатели ударной вязкости KCV, Дж/см2 |
при температуре испытаний на ударный изгиб, °C |
+20 | 0 | -20 | -20 | -40 | -40 | -60 | -60 |
t >= -45 | 1, 2, 3 | 34 | 34 | - | 34 | - | 34 | - | 40 |
-45 > t >= -55 | 1 | - | - | 34 | - | 34 | 34 | - | 40 |
2, 3 | - | 34 | - | 34 | - | 34 | - | 40 |
t < -55 | 1, 2, 3 | - | - | 34 | - | 34 | - | 34 | 40 |
Примечания 1 KCV - ударная вязкость образцов - с V-образным надрезом. 2 В толстолистовом прокате испытываются поперечные образцы, в фасонном и сортовом прокате - продольные. 3 В электросварных трубах нормы распространяются на ударную вязкость основного металла, металла сварного шва и границы сплавления. Ударная вязкость принимается для образцов с острым надрезом. |
".
Таблица В.4. Значения параметров для стали С390Б изложить в следующей редакции:
"
Сталь | Толщина полки профилей, мм | Нормативное сопротивление проката, Н/мм2 | Расчетное сопротивление проката, Н/мм2 |
Ryn | Run | Ry | Ru |
С390Б | <= 30 | 390 | 520 | 380 | 505 |
Св. 30 до 60 включ. | 370 | 490 | 360 | 480 |
" 60 " 80 " | 360 | 480 | 350 | 470 |
" 80 " 100 " | 350 | 480 | 340 | 470 |
> 100 | 330 | 470 | 320 | 460 |
".
Приложение Ж Коэффициент устойчивости при изгибе
Пункт Ж.3. Четвертый абзац снизу. Заменить слова: "допускается значение

определять по формулам" на "значение

определяют по формулам".
