Утвержден и введен в действие

Приказом Министерства

атомной энергетики

и промышленности СССР

от 14 мая 1991 г. N 242

РУКОВОДЯЩИЙ ДОКУМЕНТ

ЭЛЕМЕНТЫ МЕТАЛЛИЧЕСКИХ ВОЗДУХОВОДОВ

ДЛЯ СИСТЕМ ВЕНТИЛЯЦИИ

ТИПЫ И РАЗМЕРЫ

РД 95 933-91

Группа Ж24

ОКП 48 6000

Дата введения

1 июля 1991 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПРИКАЗОМ N 242 от 14.05.91.

2. Срок первой проверки - 1995 г.

периодичность проверки - 1 раз в 5 лет.

3. Взамен ОСТ 95 933-82

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, подпункта, перечисления, приложения
ГОСТ 26270-84	7
ТУ 36 736-78	4
СНиП 2.04.05-86	5
СНиП 3.05.01-85	4
ВСН 353-86	6

Настоящий руководящий документ распространяется на воздуховоды систем вентиляции, воздушного отопления, кондиционирования воздуха и фасонные элементы систем местных отсосов, изготовляемые из углеродистой стали, и устанавливает типы и размеры элементов воздуховодов.

Изготовление элементов металлических воздуховодов производится по альбому рабочих чертежей А 19-90 "Унифицированные конструкции элементов металлических воздуховодов для промышленной вентиляции".

Изготовление рамки на профильных шинах производится по альбому "Элементы воздуховодов прямоугольного сечения, соединяемые на профильных шинах".

1. Руководящий документ устанавливает следующие типы элементов воздуховодов систем вентиляции в зависимости от их поперечного сечения:

тип 1 - круглое сечение;

тип 2 - прямоугольное сечение;

тип 3 - переходное сечение (с круглого на прямоугольное).

Каждый тип элемента имеет исполнения в зависимости от конструктивных особенностей.

2. Элементы воздуховодов систем вентиляции подразделяются по виду их соединения и способу изготовления, краткая характеристика элементов приведена в табл. 1.

3. Основные размеры элементов воздуховодов приведены на черт. 1 - 38 и в табл. 2 - 39.

4. Элементы воздуховодов должны изготавливаться в соответствии с требованиями ТУ 36 736, СНиП 3.05.01 и по альбому рабочих чертежей А 19-90.

5. При проектировании воздуховодов систем вентиляции, воздушного отопления и кондиционирования воздуха следует соблюдать требования СНиП 2.04.05.

6. Типоразмерный ряд элементов воздуховодов установлен в соответствии с ВСН 353 Минмонтажспецстроя СССР.

7. Типоразмеры круглых и прямоугольных фланцев, имеющих сквозные отверстия под крепежные детали, установлены в соответствии с ГОСТ 26270.

8. Для систем местных отсосов используются отводы с центральным углом 15°, 30°, 45°, 60°, 75°, 90° и радиусом шейки 2D.

9. Основные размеры отводов для систем местных отсосов приведены на черт. 16 - 21 и в табл. 17 - 22.

10. Конструктивные элементы и размеры фальцевых соединений определяются технологией и размерами применяемых инструментов.

11. Воздуховоды с толщиной стенки S = 0,5 - 1,0 мм выполняются фальцевыми, с толщиной стенки S > 1,0 мм - выполняются сварными.

12. Устанавливается следующая структура условного обозначения для фланцев:

X X - X - X РД 95 933

─┬─ ─┬─ ─┬─ ─┬─

│ │ │ │Исполнение

│ │ │ └──────────────────────────

│ │ │Размеры поперечного сечения, мм

│ │ └────────────────────────────────

│ │Тип элемента

│ └──────────────────────────────────────

│Наименование элемента

└───────────────────────────────────────────

Пример условного обозначения фланца типа 1, D = 100 мм, исполнения 1:

Фланец 1-100-1 РД 95 933

Пример условного обозначения фланца типа 2, B x H = 100 x 150 мм, исполнения 1:

Фланец 2-100 x 150-1 РД 95 933

13. Устанавливается следующая структура условного обозначения для бандажей и рамки:

X X РД 95 933

─┬─ ─┬─

│ │Размеры поперечного сечения, мм

│ └───────────────────────────────────

│Наименование элемента

└────────────────────────────────────────

Пример условного обозначения бандажа D = 200 мм:

Бандаж 200 РД 95 933

14. Элементы воздуховодов (прямой участок, отвод, переход, тройник, врезка) подразделяются по следующим признакам, с указанием их сокращенного обозначения:

виду соединения элементов:

ФЛ - фланцевое

Б - бандажное

Р - на рамках

ФЛ/Б - фланцевое-бандажное

ФЛ/Р - фланцевое на рамках

Б/ФЛ - бандажное-фланцевое

Р/ФЛ - на рамках-фланцевое

способу изготовления:

Ф - фальцевый

С - сварной

15. Устанавливается следующая структура условного обозначения для прямых участков, переходов и врезок:

X X - XX X - X - X РД 95 933

─┬─ ─┬─ ─┬─ ─┬─ ─┬─ ─┬─

│ │ │ │ │ │Исполнение

│ │ │ │ │ └───────────────

│ │ │ │ │Способ изготовления

│ │ │ │ └─────────────────────

│ │ │ │Вид соединения

│ │ │ └───────────────────────────

│ │ │Размеры поперечного сечения, мм

│ │ └────────────────────────────────

│ │Тип элемента

│ └──────────────────────────────────────

│Наименование элемента

└───────────────────────────────────────────

Пример условного обозначения прямого участка типа 2, B x H = 250 x 400 мм, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 1:

Прямой участок 2-250 x 400 ФЛ-Ф-1 РД 95 933

Пример условного обозначения перехода типа 2, с B x H = 150 x 100 мм на B x H₁ = 150 x 150 мм, соединяемого на рамках Р, фальцевого изготовления Ф, исполнения 2:

Переход 2-150 x 100/150 x 150 Р-Ф-2 РД 95 933

Пример условного обозначения перехода типа 3, с D = 100 мм на B x H = 100 x 150 мм, на фланцевом соединении ФЛ, сварного С, исполнения 1:

Переход 3-100/100 x 150 ФЛ-С-1 РД 95 933

16. Устанавливается следующая структура условного обозначения для отводов:

X X - XX - X X - X - X РД 95 933

─┬─ ─┬─ ─┬─ ─┬─ ─┬─ ─┬─ ─┬─

│ │ │ │ │ │ │Исполнение

│ │ │ │ │ │ └──────────────

│ │ │ │ │ │Способ изготовления

│ │ │ │ │ └────────────────────

│ │ │ │ │Вид соединения

│ │ │ │ └──────────────────────────

│ │ │ │Центральный угол, град.

│ │ │ └───────────────────────────────

│ │ │Размеры поперечного сечения, мм

│ │ └─────────────────────────────────────

│ │Тип элемента

│ └───────────────────────────────────────────

│Наименование элемента

└────────────────────────────────────────────────

Пример условного обозначения отвода типа 1, D = 200 мм, с центральным углом 90°, на бандажном соединении Б, фальцевого изготовления Ф, исполнения 1:

Отвод 1-200-90 Б-Ф-1 РД 95 933

Пример условного обозначения отвода типа 2, B x H = 100 x 150 мм, с центральным углом 45°, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 3:

Отвод 2-100 x 150 ФЛ-Ф-3 РД 95 933

17. Устанавливается следующая структура условного обозначения для тройников:

X XXX - X X - X РД 95 933

─┬─ ─┬─ ─┬─ ─┬─ ─┬─

│ │ │ │ │Способ изготовления

│ │ │ │ └─────────────────────

│ │ │ │Вид соединения

│ │ │ └──────────────────────────

│ │ │Центральный угол, град.

│ │ └───────────────────────────────

│ │Размеры поперечного сечения, мм

│ └─────────────────────────────────────

│Наименование элемента

└──────────────────────────────────────────

Пример условного обозначения тройника прямого, D = 200 мм, D₁ = 160 мм, D₂ = 125 мм,

, на фланцевом соединении ФЛ, сварного С:

Тройник прямой 200 x 160 x 125-30 ФЛ-С РД 95 933

Пример условного обозначения тройника штанообразного, D = 710 мм, D₁ = 630 мм, D₂ = 400 мм,

, на фланцевом соединении ФЛ, сварного С:

Тройник штанообразный 710 x 630 x 400-45 ФЛ-С РД 95 933

18. В условном обозначении элементов воздуховодов, в случае необходимости, после указания диаметра или поперечных размеров элементов через точку проставляется толщина материала и через дефис - длина.

Таблица 1

Номер чертежа	Наименование и характеристика элемента воздуховода	Эскиз элемента воздуховода
	ФЛАНЕЦ ТИП 1

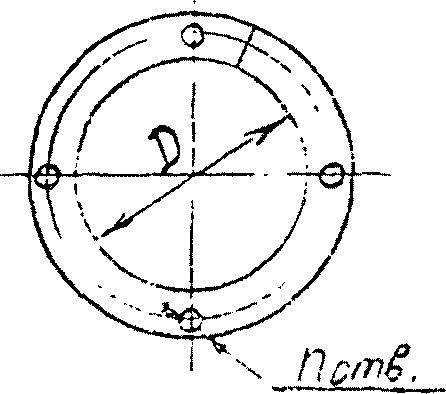

1	Фланец D = 100 - 160 мм, n_отв. = 4 - 6, исполнения 1
	Фланец D = 200 - 315 мм, n_отв. = 6 - 8, исполнения 2

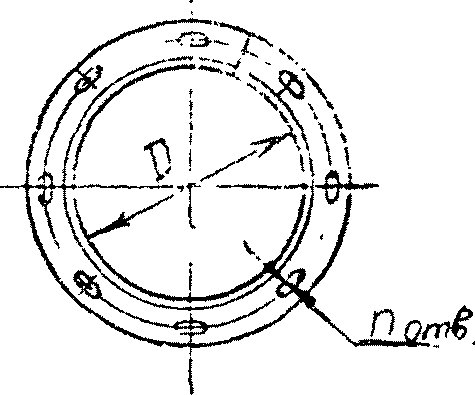

	Фланец D = 355 - 2000 мм, n_отв. = 8 - 34, исполнения 3
	ФЛАНЕЦ ТИП 2
2	Фланец с поперечными размерами B x H, n_отв. = 4 - 40, исполнения 1
3	Фланец гнутый с поперечными размерами B x H, n_отв. = 4 - 16, исполнения 2
	БАНДАЖ
4	Бандаж D = 100 - 160 мм
5	Бандаж D = 200 - 1000 мм
	РАМКА
6	Рамка на профильных шинах с поперечными размерами B x H
	ПРЯМОЙ УЧАСТОК ТИП 1
7	Прямой участок на бандажном соединении, фальцевого изготовления, D = 100 - 315 мм, исполнения 1
7	Прямой участок на фланцевом соединении, фальцевого изготовления, D = 355 - 1600 мм, исполнения 2

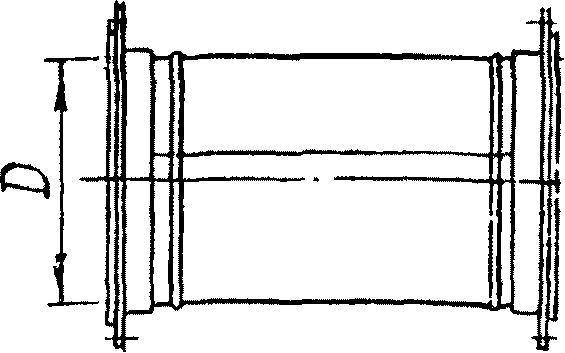

8	Прямой участок на фланцевом соединении, сварной, D = 100 - 200 мм, исполнения 3
	То же, D = 250 - 315 мм, исполнения 4
	То же, D = 355 - 2000 мм, исполнения 5
	ПРЯМОЙ УЧАСТОК ТИП 2
9	Прямой участок на фланцевом соединении, фальцевого изготовления, с поперечными размерами B x H, исполнения 1
9	То же, с ребрами жесткости, исполнения 2
10	Прямой участок на фланцевом соединении, сварной, с поперечными размерами B x H, исполнения 3
10	То же, с ребрами жесткости, исполнения 4
11	Прямой участок на фланцевом соединении, фальцевого изготовления с поперечными размерами B x H, исполнения 5
12	Прямой участок, присоединяемый на рамках, фальцевого изготовления с поперечными размерами B x H, исполнения 6
	ОТВОД ТИП 1
13	Отвод на бандажном соединении, фальцевого изготовления, с центральным углом 90°, D = 100 - 630 мм, исполнения 1
13	Отвод на фланцевом соединении, фальцевого изготовления, с центральным углом 90°, D = 710 - 1600 мм, исполнения 2
14	Отвод на бандажном соединении, фальцевого изготовления, с центральным углом 45°, D = 100 - 315 мм, исполнения 3
14	Отвод на фланцевом соединении, фальцевого изготовления, с центральным углом 45°, D = 355 - 1600 мм, исполнения 4
15	Отвод на фланцевом соединении, сварной, с центральным углом 90°, D = 100 - 315 мм, исполнения 5
15	То же, D = 355 - 2000 мм, исполнения 6
16	Отвод на фланцевом соединении, сварной, с центральным углом 15°, D = 100 - 315 мм, исполнения 7
16	То же, D = 355 - 2000 мм, исполнения 8
17	Отвод на фланцевом соединении, сварной, с центральным углом 30°, D = 100 - 315 мм, исполнения 9
17	То же, D = 355 - 2000 мм, исполнения 10
18	Отвод на фланцевом соединении, сварной, с центральным углом 60°, D = 100 - 315 мм, исполнения 11
18	Отвод на фланцевом соединении, сварной, с центральным углом 60°, D = 355 - 2000 мм, исполнения 12
19	Отвод на фланцевом соединении, сварной, с центральным углом 75°, D = 100 - 315 мм, исполнения 13
19	То же, D = 355 - 2000 мм, исполнения 14
20	Отвод на фланцевом соединении, сварной, с центральным углом 90°, D = 100 - 315 мм, исполнения 15
20	Отвод на фланцевом соединении, сварной, с центральным углом 90°, D = 355 - 2000 мм, исполнения 16

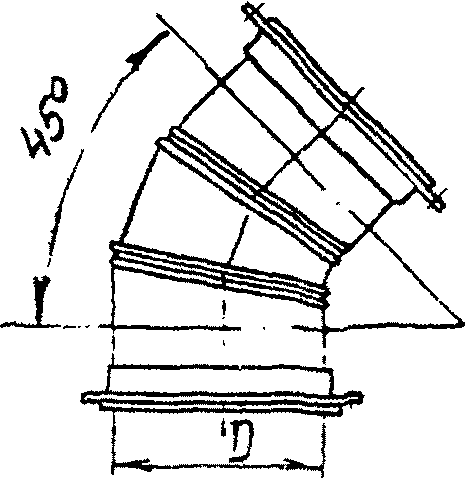

21	Отвод на фланцевом соединении, сварной, с центральным углом 45°, D = 100 - 315 мм, исполнения 17
21	То же, D = 355 - 2000 мм, исполнения 18
22	Отвод на фланцевом соединении, сварной, с центральным углом 45°, D = 100 - 315 мм, исполнения 19
22	То же, D = 355 - 2000 мм, исполнения 20
	ОТВОД ТИП 2

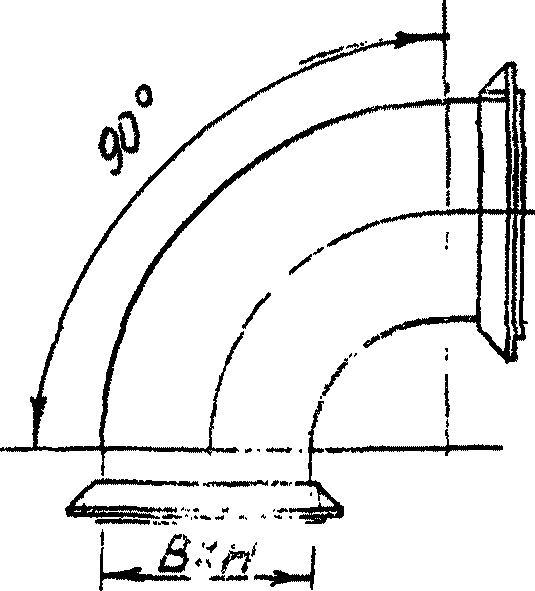

23	Отвод на фланцевом соединении, фальцевого изготовления, с центральным углом 90°, с поперечными размерами B x H, исполнения 1
23	То же, с ребрами жесткости, исполнения 2
24	Отвод на фланцевом соединении, фальцевого изготовления, с центральным углом 45°, с поперечными размерами B x H, исполнения 3

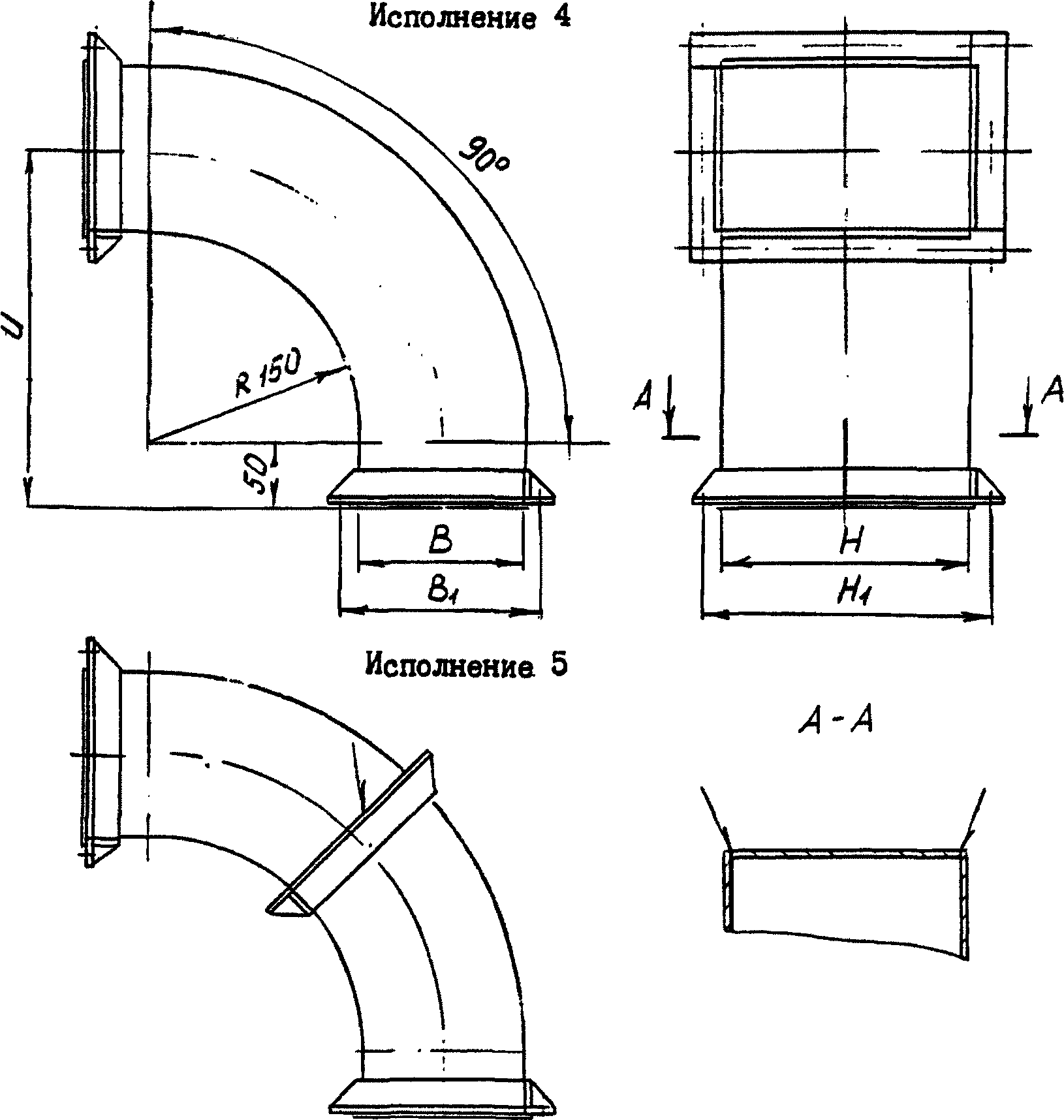

25	Отвод на фланцевом соединении, сварной, с центральным углом 90°, с поперечными размерами B x H, исполнения 4
25	То же, с ребрами жесткости, исполнения 5

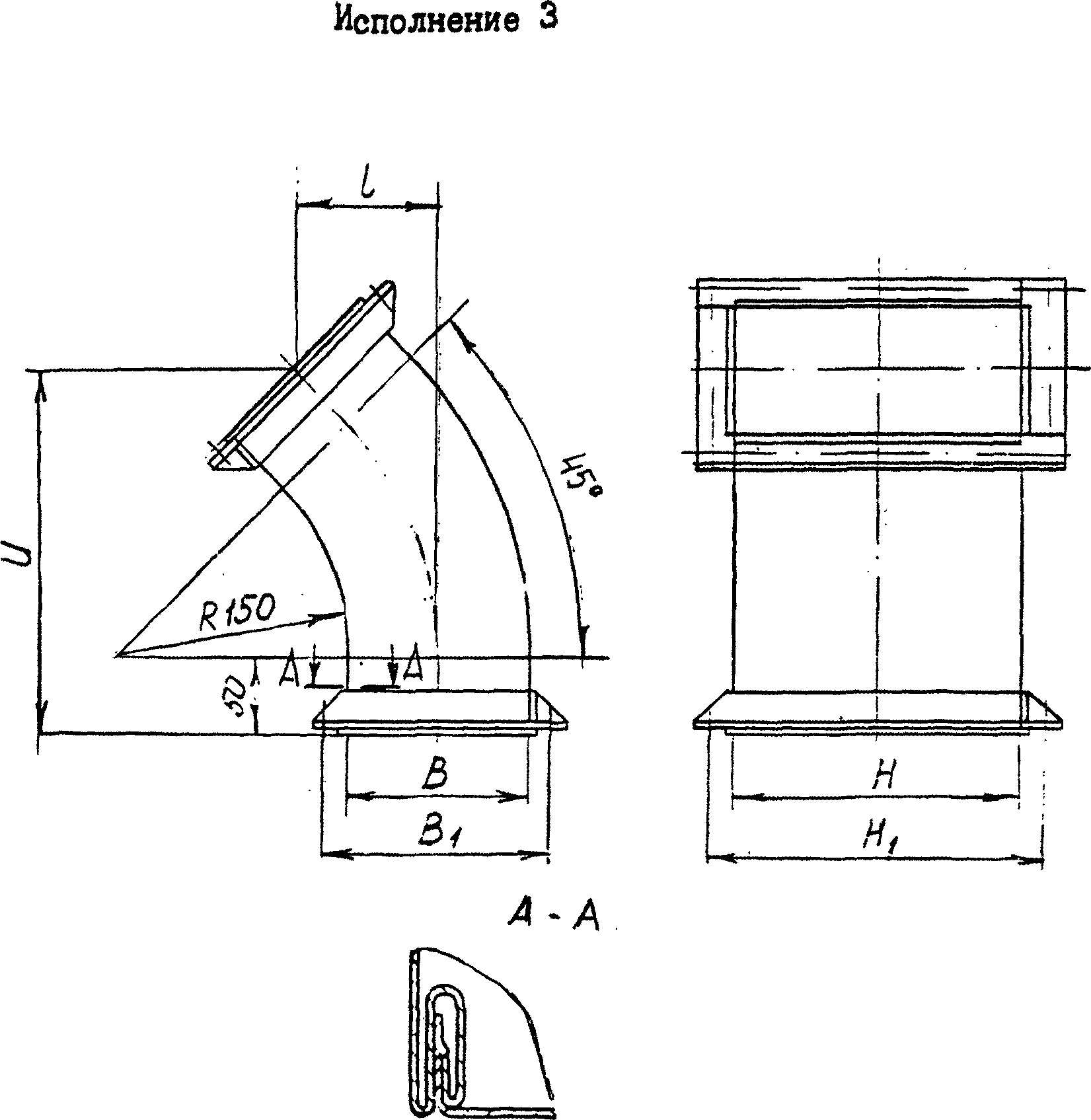

26	Отвод на фланцевом соединении, сварной, с центральным углом 45°, с поперечными размерами B x H, исполнения 6
27	Отвод, соединяемый на рамках, фальцевого изготовления, с центральным углом 90°, с поперечными размерами B x H, исполнения 7
28	Отвод, соединяемый на рамках, фальцевого изготовления, с центральным углом 45°, с поперечными размерами B x H, исполнения 8
	ПЕРЕХОД ТИП 1
29	Переход на бандажном соединении, фальцевого изготовления с диаметра D на диаметр D₁, исполнения 1
	То же, на фланцевом и бандажном соединении, исполнения 2
	Переход на фланцевом соединении, фальцевого изготовления с диаметра D на диаметр D₁, исполнения 3
30	Переход на фланцевом соединении, сварной, с диаметра D на диаметр D₁, исполнения 4
	То же, исполнения 5
	То же, исполнения 6
	ПЕРЕХОД ТИП 2
31	Переход на фланцевом соединении, сварной, с поперечных размеров B x H на размеры B x H₁, исполнения 1

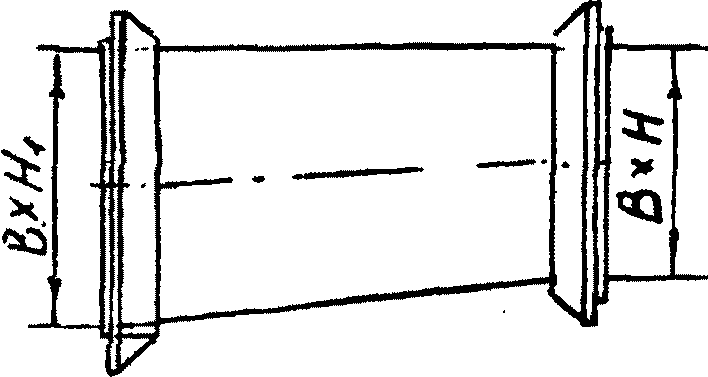

32	Переход, соединяемый на рамках, фальцевого изготовления, с поперечных размеров B x H на размеры B x H₁, исполнения 2
	То же, соединяемый на рамке и фланце, исполнения 3
	То же, на фланцевом соединении, исполнения 4
	ПЕРЕХОД ТИП 3
33	Переход на фланцевом соединении, сварной, с диаметра D на размеры поперечного сечения B x H, исполнения 1
33	То же, исполнения 2

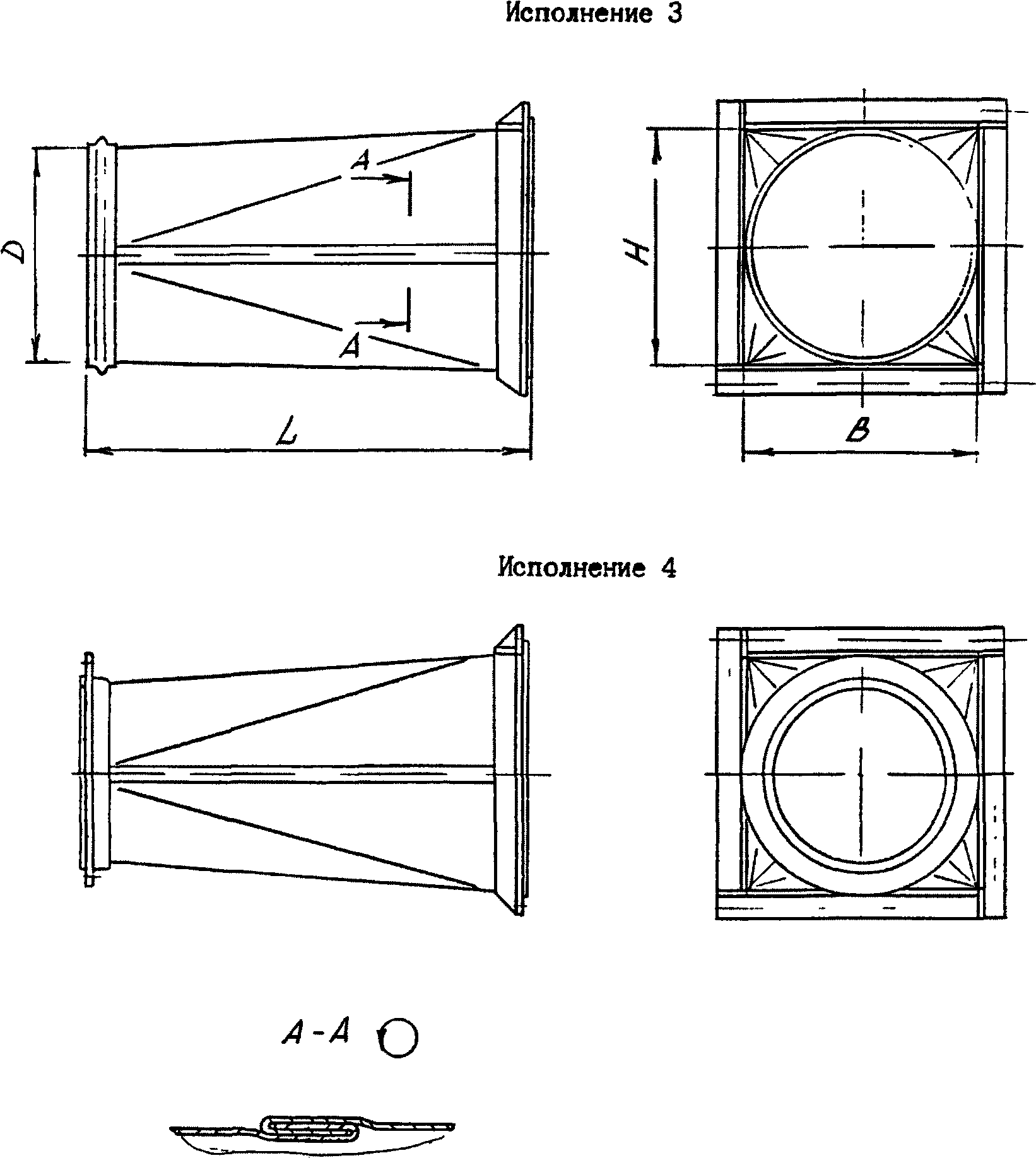

34	Переход на бандажном и фланцевом соединении, фальцевого изготовления, с диаметра на размеры поперечного сечения, исполнения 3
34	То же, на фланцевом соединении, исполнения 4
	ТРОЙНИК
35	Тройник прямой на фланцевом соединении, сварной, с диаметрами D, D₁ и D₂
36	Тройник штанообразный на фланцевом соединении, сварной, с диаметрами D, D₁ и D₂
	ВРЕЗКА ТИП 1
37	Врезка на фланцевом соединении, сварная, диаметра D₁, исполнения 1
37	То же, исполнения 2
	ВРЕЗКА ТИП 2
38	Врезка на фланцевом соединении, сварная, с поперечными размерами B x H

1. ФЛАНЦЫ

1.1. Размеры фланцев типа 1 должны соответствовать указанным на черт. 1 и в табл. 2.

Черт. 1

Таблица 2

Размеры, мм

Обозначение рабочего чертежа	D	D₁	n_отв.	Исполнение	Масса, кг
23.0820.00	100	130	4	1	0,28
-01	125	155	6		0,27
-02	160	190			0,34
-03	200	230		2	0,55
-04	250	280			0,67
-05	315	345	8		0,82
-06	355	385	8	3	1,24
-07	400	430	10		1,42
-08	450	480			1,59
-09	500	530			1,77
-10	560	590			1,98
-11	630	660	12		2,84
-12	710	740			3,21
-13	800	830			3,62
-14	900	940	16		5,35
-15	1000	1040	16		5,95
-16	1120	1168	18		7,47
-17	1250	1298	18		8,35
-18	1400	1448	22		9,30
-19	1600	1648	26		10,60
-20	1800	1856	30		13,40
-21	2000	2056	34		14,85

Пример условного обозначения фланца типа 1, D = 200 мм, исполнения 2:

Фланец 1-200-2 РД 95 933

1.2. Размеры фланцев типа 2 должны соответствовать указанным на черт. 2 и в табл. 3.

Черт. 2

Таблица 3

Размеры, мм

Обозначение рабочего чертежа	B	B₁	H	H₁	n_отв.	Масса, кг
23.0821.00	100	130	150	180	4	0,64
-01	150	180	150	180	8	0,74
-02			250	280	8	0,97
-03			300	330	10	1,07
-04	250	280	250	280	8	1,19
-05			300	330	10	1,30
-06			400	430	10	1,52
-07			500	530	12	1,74
-08	400	430	400	430	12	1,85
-09			500	530	14	2,07
-10			600	630	16	2,29
-11			800	830		2,74
-12	500	530	500	530		2,99
-13			600	630	18	3,28
-14			800	830	18	3,86
-15		540	1000	1040	22	5,84
-16	600	630	600	630	20	3,56
-17		640	800	840	20	5,46
-18		640	1000	1040	22	6,22
-19		650	1250	1300	24	8,10
-20	800	830	800	830	20	4,73
-21		840	1000	1040	22	6,98
-22		840	1250	1290	24	7,93
-23		850	1600	1650	28	10,45
-24	1000	1040	1000	1040	24	7,74
-25		1040	1250	1290	26	8,68
-26		1050	1600	1650	32	11,29
-27		1050	2000	2050	36	12,99
-28	1250	1290	1250	1290	28	9,63
-29		1300	1600	1650	36	13,86
-30		1300	2000	2050	40	15,80
-31	1600	1650	1600	1650	36	15,54
-32	1600	1650	2000	2050	40	17,47

Пример условного обозначения фланца типа 2, B x H = 250 x 250 мм, исполнения 1:

Фланец 2-250 x 250-1 РД 95 933

1.3. Размеры гнутых фланцев типа 2 должны соответствовать указанным на черт. 3 и в табл. 4.

Черт. 3

Таблица 4

Размеры, мм

Обозначение рабочего чертежа	B	B₁	H	H₁	n_отв.	Масса, кг
23.0822.00	100	130	150	180	4	0,74
-01	150	180	150	180	8	0,87
-02			250	280	8	1,17
-03			300	330	10	1,31
-04	250	280	250	280	8	1,46
-05			300	330	10	1,60
-06			400	430	10	1,89
-07			500	530	12	2,18
-08	400	430	400	430	12	2,32
-09	400	430	500	530	14	2,61
-10	500	530	500	530	16	2,90

Пример условного обозначения гнутого фланца типа 2, B x H = 150 x 250 мм, исполнения 2:

Фланец гнутый 2-150 x 250-2 РД 95 933

2. БАНДАЖ

2.1. Размеры бандажей D = 100 - 160 мм должны соответствовать указанным на черт. 4 и в табл. 5.

Черт. 4

Таблица 5

Обозначение рабочего чертежа	D, мм	Масса, кг
23.0823.00	100	0,21
-01	125	0,24
-02	160	0,29

Пример условного обозначения бандажа D = 160 мм:

Бандаж 160 РД 95 933

2.2. Размеры бандажей D = 200 - 1000 мм должны соответствовать указанным на черт. 5 и в табл. 6.

Черт. 5

Таблица 6

Обозначение рабочего чертежа	D, мм	Масса, кг
23.0824.00	200	0,38
-01	250	0,44
-02	315	0,53
-03	355	0,58
-04	400	0,65
-05	450	0,84
-06	500	0,92
-07	560	1,02
-08	630	1,14
-09	710	1,20
-10	800	1,33
-11	900	1,47
-12	1000	1,67

Пример условного обозначения бандажа D = 200 мм:

Бандаж 200 РД 95 933

3. РАМКА НА ПРОФИЛЬНЫХ ШИНАХ

Размеры рамки на профильных шинах должны соответствовать указанным на черт. 6 и в табл. 7.

Черт. 6

Таблица 7

Размеры, мм

Обозначение рабочего чертежа	B	B₁	H	H₁	Масса, кг
23.0640.02.00	100	128	150	178	0,69
-01	150	178	150	178	0,78
-02			250	278	0,96
-03			300	328	1,05
-04	250	278	250	278	1,14
-05			300	328	1,23
-06			400	428	1,41
-07			500	528	1,59
-08	400	428	400	428	1,68
-09			500	528	1,86
-10			600	628	2,04
-11			800	828	2,40
-12	500	528	500	528	2,04
-13			600	628	2,22
-14			800	828	2,82
-15			1000	1028	2,94
-16	600	628	600	628	2,40
-17			800	828	2,76
-18			1000	1028	3,12
-19	800	828	800	828	3,12
-20	800	828	1000	1028	3,49
-21	1000	1028	1000	1028	3,85

Пример условного обозначения рамки на профильных шинах B x H = 150 x 300 мм:

Рамка 150 x 300 РД 95 933

4. ПРЯМЫЕ УЧАСТКИ

4.1. Размеры прямых участков типа 1 должны соответствовать указанным на черт. 7 и в табл. 8.

Черт. 7

Таблица 8

Размеры, мм

Обозначение рабочего чертежа	D	D₁	L	Исполнение	Масса 1 п.м, кг
23.0825.00	100	-	1980, 2480	1	1,89
-01	125				2,17
-02	160				2,74
-03	200				3,65
-04	250				5,15
-05	315				6,69
-06	355			2	7,85
-07	400				8,88
-08	450				9,95
-09	500				12,32
-10	560				13,76
-11	630				16,68
-12	710	740			18,82
-13	800	830			27,16
-14	900	940			33,08
-15	1000	1040			36,75
-16	1120	1168			42,75
-17	1250	1298			47,70
-18	1400	1448			53,32
-19	1600	1648			60,85

Пример условного обозначения прямого участка типа 1, D = 100 мм, на бандажном соединении Б, фальцевого изготовления Ф, исполнения 1:

Прямой участок 1-100 Б-Ф-1 РД 95 933

Пример условного обозначения прямого участка типа 1, D = 710 мм, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 2:

Прямой участок 1-710 ФЛ-Ф-2 РД 95 933

4.2. Размеры прямых участков типа 1 должны соответствовать указанным на черт. 8 и в табл. 9.

Черт. 8

Таблица 9

Размеры, мм

Обозначение рабочего чертежа	D	D₁	L	Исполнение	Масса 1 п.м, кг
23.0826.00	100	130	2020, 2500	3	4,14
-01	125	155			4,94
-02	160	190			6,27
-03	200	230			8,10
23.0827.00	250	280		4	10,01
-01	315	345		4	12,56
-02	355	385		5	14,78
-03	400	430			16,74
-04	450	480			18,77
-05	500	530			20,85
-06	560	590			23,34
-07	630	660			27,48
-08	710	740			30,98
-09	800	830			34,92
-10	900	940			41,83
-11	1000	1040			46,48
-12	1120	1168			53,66
-13	1250	1298			57,93
-14	1400	1448			67,00
-15	1600	1648			76,50
-16	1800	1848			89,00
-17	2000	2048			98,92

Пример условного обозначения прямого участка типа 1, D = 100 мм, на фланцевом соединении ФЛ, сварного С, исполнения 3:

Прямой участок 1-100 ФЛ-С-3 РД 95 933

4.3. Размеры прямых участков типа 2 должны соответствовать указанным на черт. 9 и в табл. 10.

Черт. 9

Таблица 10

Размеры, мм

Обозначение рабочего чертежа	B	B₁	H	H₁	L	Исполнение	Масса 1 п.м, кг
23.0828.00	250	280	400	430	1980, 2480	1	10,32
-01	250	280	500	530			11,87
-02	400	430	400	430			12,63
-03			500	530			14,17
-04			600	630			15,71
-05			800	830			18,81
-06	500	530	500	530			17,11
-07			600	630			18,78
-08			800	830			22,15
-09		540	1000	1040			28,31
-10	600	630	600	630			20,46
-11		640	800	840			26,45
-12		640	1000	1040			30,16
-13		650	1250	1300		2	36,67
-14	800	830	800	830		1	27,19
-15		840	1000	1040		1	33,89
-16		840	1250	1290		2	38,15
-17		850	1600	1650		2	55,15
-18	1000	1040	1000	1040		1	44,04
-19		1040	1250	1290		2	49,48
-20		1050	1600	1650			59,66
-21		1050	2000	2050			68,76
-22	1250	1290	1250	1290			54,93
-23		1300	1600	1650			68,37
-24		1300	2000	2050			77,92
-25	1600	1650	1600	1650			76,68
-26	1600	1650	2000	2050			86,23

Прямой участок 2-250 x 400 ФЛ-Ф-1 РД 95 933

4.4. Размеры прямых участков типа 2 должны соответствовать указанным на черт. 10 и в табл. 11.

Черт. 10

Таблица 11

Размеры, мм

Обозначение рабочего чертежа	B	B₁	H	H₁	L	Исполнение	Масса 1 п.м, кг
23.0829.00	100	130	150	180	2020, 2500	3	6,78
-01	150	180	150	180			8,08
-02			250	280			10,74
-03			300	330			12,05
-04	250	280	250	280			13,39
-05			300	330			14,71
-06			400	430			17,35
-07			500	530			20,00
-08	400	430	400	430			21,30
-09			500	530			23,96
-10			600	630			26,60
-11			800	830			31,89
-12	500	530	500	530			27,99
-13			600	630			30,76
-14			800	830			35,73
-15		540	1000	1040			44,69
-16	600	630	600	630			33,54
-17		640	800	840			41,73
-18		640	1000	1040			47,64
-19		650	1250	1300		4	56,90
-20	800	830	800	830		3	44,67
-21		840	1000	1040		3	53,57
-22		840	1250	1290		4	60,58
-23		850	1600	1650		4	73,70
-24	1000	1040	1000	1040		3	59,48
-25		1040	1250	1290		4	65,78
-26		1050	1600	1650			79,79
-27		1050	2000	2050			92,00
-28	1250	1290	1250	1290			74,27
-29		1300	1600	1650			90,44
-30		1300	2000	2050			103,10
-31	1600	1650	1600	1650			101,48
-32	1600	1650	2000	2050			114,15

Пример условного обозначения прямого участка типа 2, B x H = 100 x 150 мм, на фланцевом соединении ФЛ, сварного С, исполнения 3:

Прямой участок 2-100 x 150 ФЛ-С-3 РД 95 933

4.5. Размеры прямых участков типа 2 должны соответствовать указанным на черт. 11 и в табл. 12.

Черт. 11

Таблица 12

Размеры, мм

Обозначение рабочего чертежа	B	B₁	H	H₁	L	Масса 1 п.м, кг
23.0830.00	100	130	150	180	1980, 2480	2,39
-01	150	180	150	180		2,79
-02			250	280		3,64
-03			300	330		4,04
-04	250	280	250	280		4,48
-05	250	280	300	330		4,89

Пример условного обозначения прямого участка типа 2, B x H = 100 x 150 мм, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 5:

Прямой участок 2-100 x 150 ФЛ-Ф-5 РД 95 933

4.6. Размеры прямых участков типа 2 должны соответствовать указанным на черт. 12 и в табл. 13.

Черт. 12

Таблица 13

Размеры, мм

Обозначение рабочего чертежа	B	B₁	H	H₁	L	Масса 1 п.м, кг
23.0640.00	100	128	150	178	1980, 2480	3,44
-01	150	178	150	178		4,02
-02			250	278		4,77
-03			300	328		5,73
-04	250	278	250	278		8,08
-05			300	328		8,82
-06			400	428		10,28
-07			500	528		11,74
-08	400	428	400	428		12,46
-09			500	528		13,92
-10			600	628		15,68
-11			800	828		18,60
-12	500	528	500	528		15,68
-13			600	628		17,14
-14			800	828		20,54
-15			1000	1028		22,98
-16	600	628	600	628		18,60
-17			800	828		21,52
-18			1000	1028		24,44
-19	800	828	800	828		24,44
-20	800	828	1000	1028		27,38
-21	1000	1028	1000	1028		30,30

Пример условного обозначения прямого участка типа 2, B x H = 100 x 150 мм, присоединяемого на рамках Р, фальцевого изготовления Ф, исполнения 6:

Прямой участок 2-100 x 150 Р-Ф-6 РД 95 933

5. ОТВОДЫ

5.1. Размеры отвода типа 1 должны соответствовать указанным на черт. 13 и в табл. 14.

Черт. 13

Таблица 14

Размеры, мм

Обозначение рабочего чертежа	D	D₁	R	U	Исполнение	Масса 1 п.м, кг
23.0831.00	100	130	150	200	1	0,97
-01	125	155	188	238		1,26
-02	160	190	240	290		1,83
-03	200	230	300	350		2,77
-04	250	280	375	425		4,32
-05	315	345	473	523		5,98
-06	355	385	355	405		5,51
-07	400	430	400	450		7,95
-08	450	480	450	500		9,44
-09	500	530	500	550		12,31
-10	560	590	560	610		14,40
-11	630	660	630	680		18,45
-12	710	740	665	715	2	22,96
-13	800	830	755	805		27,91
-14	900	940	855	905		50,14
-15	1000	1040	955	1005		55,89
-16	1120	1168	1075	1125		70,80
-17	1250	1298	1205	1255		85,00
-18	1400	1448	1355	1405		103,50
-19	1600	1648	1555	1605		130,00

Пример условного обозначения отвода типа 1, D = 100 мм, с центральным углом 90°, на бандажном соединении Б, фальцевого изготовления Ф, исполнения 1:

Отвод 1-100-90 Б-Ф-1 РД 95 933

Пример условного обозначения отвода типа 1, D = 710 мм, с центральным углом 90°, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 2:

Отвод 1-710-90 ФЛ-Ф-2 РД 95 933

5.2. Размеры отвода типа 1 должны соответствовать указанным на черт. 14 и в табл. 15.

Черт. 14

Таблица 15

Размеры, мм

Обозначение рабочего чертежа	D	D₁	R	U	L	Исполнение	Масса, кг
23.0832.00	100	130	150	191	79	3	0,91
-01	125	155	187	218	90		1,07
-02	160	190	240	255	105		1,40
-03	200	230	300	297	123		2,11
-04	250	280	375	350	145		2,89
-05	315	345	472	420	174		3,30
-06	355	385	355	336	139	4	3,96
-07	400	430	400	368	152		4,06
-08	450	480	450	403	167		4,94
-09	500	530	500	439	182		6,47
-10	560	590	560	481	199		7,44
-11	630	660	630	530	220		9,37
-12	710	740	710	585	243		14,78
-13	800	830	800	651	269		17,42
-14	900	940	900	721	299		31,54
-15	1000	1040	1000	792	328		37,10
-16	1120	1168	1120	877	363		45,45
-17	1250	1298	1250	965	401		54,36
-18	1400	1448	1400	1075	445		64,76
-19	1600	1648	1600	1215	503		80,73

Пример условного обозначения отвода типа 1, D = 100 мм, с центральным углом 45°, на бандажном соединении Б, фальцевого изготовления Ф, исполнения 3:

Отвод 1-100-45 Б-Ф-3 РД 95 933

Пример условного обозначения отвода типа 1, D = 710 мм, с центральным углом 45°, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 4:

Отвод 1-710-45 ФЛ-Ф-4 РД 95 933

5.3. Размеры отводов типа 1 должны соответствовать указанным на черт. 15 и в табл. 16.

Черт. 15

Таблица 16

Размеры, мм

Обозначение рабочего чертежа	D	D₁	R	U	Исполнение	Масса, кг
23.0833.00	100	130	50	200	5	1,77
-01	125	155	187	238		2,34
-02	160	190	240	290		3,47
-03	200	230	300	350		5,24
-04	250	280	375	425		7,62
-05	315	345	473	523		11,32
-06	355	385	355	405	6	11,01
-07	400	430	400	450		13,60
-08	450	480	450	500		16,62
-09	500	530	500	550		20,18
-10	560	590	560	610		23,94
-11	630	660	630	680		31,06
-12	710	740	710	760		38,48
-13	800	830	800	850		47,04
-14	900	940	900	950		60,86
-15	1000	1040	1000	1050		73,42
-16	1120	1168	1120	1170		91,62
-17	1250	1298	1250	1300		111,48
-18	1400	1448	1400	1450		136,26
-19	1600	1648	1600	1650		162,28
-20	1800	1856	1800	1850		215,90
-21	2000	2056	2000	2050		264,46

Пример условного обозначения отвода типа 1, D = 400 мм, с центральным углом 90°, на фланцевом соединении ФЛ, сварного С, исполнения 6:

Отвод 1-400-90 ФЛ-С-6 РД 95 933

5.4. Размеры отводов типа 1 должны соответствовать указанным на черт. 16 и в табл. 17.

Черт. 16

Таблица 17

Размеры, мм

Обозначение рабочего чертежа	D	D₁	R	U	L	Исполнение	Масса, кг
42030.0067.00	100	130	200	152	7	7	1,14
-01	125	155	250	165	9		1,34
-02	160	190	320	183	11		1,72
-03	200	230	400	204	14		2,64
-04	250	280	500	230	17		3,50
-05	315	345	630	263	21		4,70
-06	355	385	710	284	24	8	6,18
-07	400	430	800	307	27		7,36
-08	450	480	900	333	31		8,68
-09	500	530	1000	359	34		10,10
-10	560	590	1120	390	38		11,92
-11	630	660	1260	426	43		15,40
-12	710	740	1420	468	48		18,46
-13	800	830	1600	514	54		22,00
-14	900	940	1800	566	61		29,06
-15	1000	1040	2000	618	68		34,02
-16	1120	1168	2240	680	76		42,14
-17	1250	1298	2500	748	85		50,46
-18	1400	1448	2800	825	95		59,72
-19	1600	1648	3200	928	109		74,28
-20	1800	1856	3600	1032	121		91,72
-21	2000	2056	4000	1136	133		110,30

Пример условного обозначения отвода типа 1, D = 100 мм, с центральным углом 15°, на фланцевом соединении ФЛ, сварного С, исполнения 7:

Отвод 1-100-15 ФЛ-С-7 РД 95 933

5.5. Размеры отводов типа 1 должны соответствовать указанным на черт. 17 и в табл. 18.

Черт. 17

Таблица 18

Размеры, мм

Обозначение рабочего чертежа	D	D₁	R	U	L	Исполнение	Масса, кг
42030.0068.00	100	130	200	200	27	9	1,32
-01	125	155	250	225	34		1,62
-02	160	190	320	260	43		2,18
-03	200	230	400	300	54		3,36
-04	250	280	500	350	67		4,64
-05	315	345	630	415	84		6,50
-06	355	385	710	455	95	10	8,44
-07	400	430	800	500	107		10,26
-08	450	480	900	550	121		12,34
-09	500	530	1000	600	134		14,64
-10	560	590	1120	660	150		17,62
-11	630	660	1260	730	169		22,58
-12	710	740	1420	810	190		27,64
-13	800	830	1600	900	214		33,52
-14	900	940	1800	1000	241		43,84
-15	1000	1040	2000	1100	268		52,14
-16	1120	1168	2240	1220	300		64,86
-17	1250	1298	2500	1350	335		79,24
-18	1400	1448	2800	1500	375		95,26
-19	1600	1648	3200	1700	429		120,98
-20	1800	1856	3600	1900	479		149,44
-21	2000	2056	4000	2100	529		182,94

Пример условного обозначения отвода типа 1, D = 125 мм, с центральным углом 30°, на фланцевом соединении ФЛ, сварного С, исполнения 9:

Отвод 1-125-30 ФЛ-С-9 РД 95 933

5.6. Размеры отводов типа 1 должны соответствовать указанным на черт. 18 и в табл. 19.

Черт. 18

Таблица 19

Размеры, мм

Обозначение рабочего чертежа	D	D₁	R	U	L	Исполнение	Масса, кг
42030.0069.00	100	130	200	230	100	11	1,68
-01	125	155	250	316	125		2,18
-02	160	190	320	378	160		3,10
-03	200	230	400	446	200		4,80
-04	250	280	500	533	250		6,92
-05	315	345	630	646	315		10,10
-06	355	385	710	715	355	12	12,96
-07	400	430	800	793	400		16,06
-08	450	480	900	880	450		19,66
-09	500	530	1000	966	500		23,72
-10	560	590	1120	1070	560		29,02
-11	630	660	1260	1191	630		36,94
-12	710	740	1420	1330	710		46,00
-13	800	830	1600	1486	800		56,66
-14	900	940	1800	1659	900		73,40
-15	1000	1040	2000	1832	1000		88,38
-16	1120	1168	2240	2040	1120		110,30
-17	1250	1298	2500	2265	1250		136,76
-18	1400	1448	2800	2525	1400		166,34
-19	1600	1648	3200	2871	1600		214,38
-20	1800	1856	3600	3218	1800		264,88
-21	2000	2056	4000	3564	2000		328,22

Пример условного обозначения отвода типа 1, D = 200 мм, с центральным углом 60°, на фланцевом соединении ФЛ, сварного С, исполнения 11:

Отвод 1-200-60 ФЛ-С-11 РД 95 933

5.7. Размеры отводов типа 1 должны соответствовать указанным на черт. 19 и в табл. 20.

Черт. 19

Таблица 20

Размеры, мм

Обозначение рабочего чертежа	D	D₁	R	U	L	Исполнение	Масса, кг
42030.0070.00	100	130	200	293	149	13	1,86
-01	125	155	250	342	185		2,46
-02	160	190	320	409	238		3,56
-03	200	230	400	487	297		5,52
-04	250	280	500	583	371		8,06
-05	315	345	630	709	467		11,90
-06	355	385	710	786	527	14	15,22
-07	400	430	800	872	593		18,96
-08	450	480	900	970	667		23,32
-09	500	530	1000	1066	741		28,26
-10	560	590	1120	1181	910		34,72
-11	630	660	1260	1317	934		44,12
-12	710	740	1420	1472	1053		55,18
-13	800	830	1600	1645	1186		68,18
-14	900	940	1800	1839	1334		88,18
-15	1000	1040	2000	2032	1482		106,50
-16	1120	1168	2240	2264	1660		133,02
-17	1250	1298	2500	2515	1853		165,52
-18	1400	1448	2800	2805	2075		201,88
-19	1600	1648	3200	3191	2372		261,08
-20	1800	1856	3600	3590	2669		322,60
-21	2000	2056	4000	3977	2957		400,86

Пример условного обозначения отвода типа 1, D = 400 мм, с центральным углом 75°, на фланцевом соединении ФЛ, сварного С, исполнения 14:

Отвод 1-400-75 ФЛ-С-14 РД 95 933

5.8. Размеры отводов типа 1 должны соответствовать указанным на черт. 20 и в табл. 21.

Черт. 20

Таблица 21

Размеры, мм

Обозначение рабочего чертежа	D	D₁	R	U	Исполнение	Масса, кг
42030.0072.00	100	130	200	250	15	2,04
-01	125	155	255	300		2,74
-02	160	190	320	370		4,02
-03	200	230	400	450		6,24
-04	250	280	500	550		9,20
-05	315	345	630	680		13,70
-06	355	385	710	760	16	17,48
-07	400	430	800	850		21,86
-08	450	480	900	950		26,98
-09	500	530	1000	1050		32,80
-10	560	590	1120	1170		40,42
-11	630	660	1260	1310		51,30
-12	710	740	1420	1460		64,36
-13	800	830	1600	1650		79,70
-14	900	940	1800	1850		102,96
-15	1000	1040	2000	2050		124,62
-16	1120	1168	2240	2290		155,74
-17	1250	1298	2500	2550		194,28
-18	1400	1448	2800	2850		237,42
-19	1600	1648	3200	3250		307,78
-20	1800	1856	3600	3650		380,32
-21	2000	2056	4000	4050		473,50

Пример условного обозначения отвода типа 1, D = 100 мм, с центральным углом 90°, на фланцевом соединении ФЛ, сварного С, исполнения 15:

Отвод 1-100-90 ФЛ-С-15 РД 95 933

5.9. Размеры отводов типа 1 должны соответствовать указанным на черт. 21 и в табл. 22.

Черт. 21

Таблица 22

Размеры, мм

Обозначение рабочего чертежа	D	D₁	R	U	L	Исполнение	Масса, кг
42030.0071.00	100	130	200	226	94	17	1,50
-01	125	155	250	262	108		2,90
-02	160	190	320	312	129		2,64
-03	200	230	400	368	152		4,02
-04	250	280	500	439	182		5,78
-05	315	345	630	531	220		8,30
-06	355	385	710	587	243	18	10,70
-07	400	430	800	651	270		13,16
-08	450	480	900	721	299		16,00
-09	500	530	1000	792	328		19,18
-10	560	590	1120	877	364		23,32
-11	630	660	1260	976	405		29,76
-12	710	740	1420	1089	451		36,82
-13	800	830	1600	1217	504		45,04
-14	900	940	1800	1358	583		58,62
-15	1000	1040	2000	1499	641		70,26
-16	1120	1168	2240	1669	692		87,58
-17	1250	1298	2500	1853	768		107,98
-18	1400	1448	2800	2065	876		130,80
-19	1600	1648	3200	2348	973		167,68
-20	1800	1856	3600	2631	1090		207,16
-21	2000	2056	4000	2913	1207		255,58

Пример условного обозначения отвода типа 1, D = 500 мм, с центральным углом 45°, на фланцевом соединении ФЛ, сварного С, исполнения 18:

Отвод 1-500-45 ФЛ-С-18 РД 95 933

5.10. Размеры отводов типа 1 должны соответствовать указанным на черт. 22 и в табл. 23.

Черт. 22

Таблица 23

Размеры, мм

Обозначение рабочего чертежа	D	D₁	R	U	L	Исполнение	Масса, кг
23.0834.00	100	130	150	191	79	19	1,36
-01	125	155	187	218	90		1,70
-02	160	190	240	255	105		2,38
-03	200	230	300	297	123		3,54
-04	250	280	375	350	145		4,98
-05	315	345	472	420	174		7,10
-06	355	385	355	336	139	20	7,44
-07	400	430	400	368	152		9,08
-08	450	480	450	403	167		10,86
-09	500	530	500	439	182		12,78
-10	560	590	560	481	199		15,04
-11	630	660	630	530	220		19,76
-12	710	740	710	585	243		23,88
-13	800	830	800	651	269		28,86
-14	900	940	900	721	299		37,76
-15	1000	1040	1000	792	328		44,82
-16	1120	1168	1120	877	363		55,84
-17	1250	1298	1250	965	401		66,90
-18	1400	1448	1400	1075	445		80,46
-19	1600	1648	1600	1215	503		101,18
-20	1800	1856	1800	1355	563		126,86
-21	2000	2056	2000	1500	621		152,56

Пример условного обозначения отвода типа 1, D = 710 мм, с центральным углом 45°, на фланцевом соединении ФЛ, сварного С, исполнения 20:

Отвод 1-710-45 ФЛ-С-20 РД 95 933

5.11. Размеры отводов типа 2 должны соответствовать указанным на черт. 23 и в табл. 24.

Черт. 23

Таблица 24

Размеры, мм

Обозначение рабочего чертежа	B	B₁	H	H₁	U	Исполнение	Масса, кг
23.0835.00	100	130	150	180	250	1	2,40
-01	150	180	100	130	275		2,69
-02			150	180			2,88
-03			250	280			3,70
-04			300	330			4,09
-05	250	280	150	180	325		3,96
-06			250	280			4,85
-07			300	330			5,72
-08			400	430			6,96
-09			500	530			8,00
-10	300	330	150	180	350		4,58
-11	300	330	250	280	350		5,50
-12	400	430	250	280	400		7,57
-13			400	430			9,78
-14			500	530			10,87
-15			600	630			11,96
-16			800	830			14,15
-17	500	530	250	280	450		9,88
-18			400	430			11,80
-19			500	530			14,38
-20			600	630			15,58
-21			800	830			18,96
-22		540	1000	1040			24,57
-23	600	630	400	430	500		14,39
-24			500	530			17,27
-25			600	630			18,75
-26		640	800	840			24,35
-27		640	1000	1040			27,67
-28		650	1250	1300		2	34,42
-29	800	830	400	430	600	1	19,33
-30		830	500	530			22,65
-31		840	600	640			26,93
-32		830	800	830			27,63
-33		840	1000	1040			37,00
-34		840	1250	1290		2	43,00
-35		850	1600	1650		2	52,92
-36	1000	1040	500	540	700	1	35,12
-37			600	640			37,16
-38			800	840			41,16
-39			1000	1040		2	48,46
-40			1250	1290			54,96
-41		1050	1600	1650			65,85
-42		1050	2000	2050			75,73
-43	1250	1300	600	650	825		49,96
-44		1290	800	840			52,50
-45			1000	1040			60,98
-46			1250	1290			68,20
-47		1300	1600	1650			83,24
-48		1300	2000	2050			94,60
-49	1600	1650	800	850	1000		73,18
-50			1000	1050			83,26
-51			1250	1300			94,72
-52			1600	1650			106,00
-53			2000	2050			118,96
-54	2000	2050	1000	1050	1200		104,86
-55			1250	1300			122,62
-56			1600	1650			135,52

Пример условного обозначения отвода типа 2, B x H = 100 x 150 мм, с центральным углом 90°, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 1:

Отвод 2-100 x 150-90 ФЛ-Ф-1 РД 95 933

5.12. Размеры отводов типа 2 должны соответствовать указанным на черт. 24 и в табл. 25.

Черт. 24

Таблица 25

Размеры, мм

Обозначение рабочего чертежа	B	B₁	H	H₁	U	L	Масса, кг
23.0836.00	100	130	150	180	226	94	1,93
-01	150	180	100	130	244	101	2,49
-02			150	180			2,82
-03			250	280			3,27
-04			300	330			3,76
-05	250	280	150	180	279	116	4,16
-06			250	280			4,87
-07			300	330			5,83
-08			400	430			6,41
-09			500	530			5,15
-10	300	330	150	180	297	123	4,15
-11	300	330	250	280	297	123	4,97
-12	400	430	250	280	332	138	6,12
-13			400	430			7,54
-14			500	530			8,42
-15			600	630			9,29
-16			800	830			11,06
-17	500	530	250	280	368	152	6,91
-18			400	430			8,84
-19			500	530			11,15
-20			600	630			12,07
-21			800	830			15,45
-22		540	1000	1040			19,25
-23	600	630	400	430	403	167	10,48
-24			500	530			12,71
-25			600	630			13,80
-26		640	800	840			18,63
-27		640	1000	1040			21,19
-28		650	1250	1300			26,19
-29	800	830	400	430	474	196	13,26
-30		830	500	530			13,41
-31		840	600	640			19,91
-32		830	800	830			19,67
-33		840	1000	1040			25,39
-34		840	1250	1290			31,81
-35		850	1600	1650			48,44
-36	1000	1040	500	540	545	226	22,65
-37			600	640			24,09
-38			800	840			27,01
-39			1000	1040			29,91
-40			1250	1290			37,89
-41		1050	1600	1650			43,90
-42		1050	2000	2050			50,97
-43	1250	1300	600	650	633	262	35,93
-44		1290	800	840			35,69
-45			1000	1040			39,45
-46			1250	1290			45,42
-47		1300	1600	1650			50,89
-48		1300	2000	2050			65,53
-49	1600	1650	800	850	757	314	51,08
-50			1000	1050			55,16
-51			1250	1300			63,22
-52			1600	1650			70,79
-53			2000	2050			79,67
-54	2000	2050	1000	1050	899	372	64,47
-55			1250	1300			96,33
-56			1600	1650			87,80

Отвод 2-100 x 150-45 ФЛ-Ф-3 РД 95 933

5.13. Размеры отводов типа 2 должны соответствовать указанным на черт. 25 и в табл. 26.

Черт. 25

Таблица 26

Размеры, мм

Обозначение рабочего чертежа	B	B₁	H	H₁	U	Исполнение	Масса, кг
23.0837.00	100	130	150	180	250	4	3,69
-01	150	180	100	130	275		3,88
-02			150	180			5,58
-03			250	280			6,13
-04			300	330			6,86
-05	250	280	150	180	325		6,97
-06			250	280	425		8,64
-07			300	330	475		9,48
-08			400	430	575		11,13
-09			500	530	675		12,80
-10	300	330	150	180	350		7,95
-11	300	330	250	280	350		9,08
-12	400	430	250	280	400		12,61
-13			400	430			15,48
-14			500	530			17,41
-15			600	630			19,32
-16			800	830			23,14
-17	500	530	250	280	450		15,86
-18			400	430			18,99
-19			500	530			22,48
-20			600	630			24,60
-21			800	830			29,03
-22		540	1000	1040			36,34
-23	600	630	400	430	500		22,87
-24			500	530			26,67
-25			600	630			29,06
-26		640	800	840			36,47
-27		640	1000	1040			41,67
-28		650	1250	1300		5	49,98
-29	800	830	400	430	600	4	31,40
-30		830	500	530			35,82
-31		840	600	640			41,17
-32		830	800	830			44,02
-33		840	100	1040			52,90
-34		840	1250	1290		5	60,22
-35		850	1600	1650		5	72,85
-36	1000	1040	500	540	700	4	49,27
-37			600	640			54,53
-38			800	840			59,05
-39			1000	1040			65,63
-40			1250	1290		5	73,82
-41		1050	1600	1650			87,82
-42		1050	2000	2050	825		101,28
-43	1250	1300	600	650			63,67
-44		1290	800	840			76,05
-45			1000	1040			83,49
-46			1250	1290			92,75
-47		1300	1600	1650			111,52
-48		1300	2000	2050			127,17
-49	1600	1650	800	850	1000		105,97
-50			1000	1050			114,79
-51			1250	1300			128,82
-52			1600	1650			144,58
-53			2000	2050			162,65
-54	2000	2050	1000	1050	1200		152,99
-55			1250	1300			169,20
-56			1600	1650			187,39

Пример условного обозначения отвода типа 2, B x H = 100 x 150 мм, с центральным углом 90°, на фланцевом соединении ФЛ, сварного С, исполнения 4:

Отвод 2-100 x 150-90 ФЛ-С-4 РД 95 933

5.14. Размеры отводов типа 2 должны соответствовать указанным на черт. 26 и в табл. 27.

Черт. 26

Таблица 27

Размеры, мм

Обозначение рабочего чертежа	B	B₁	H	H₁	U	L	Масса, кг
23.0838.00	100	138	150	180	226	94	4,28
-01	150	180	100	130	244	101	2,88
-02			150	180			3,45
-03			250	280			4,59
-04			300	330			5,09
-05	250	280	150	180	279	116	4,87
-06			250	280			6,03
-07			300	330			6,65
-08			400	430			7,83
-09			500	530			9,01
-10	300	330	150	180	297	123	5,65
-11	300	330	250	280	297	123	6,63
-12	400	430	250	280	332	138	8,39
-13			400	430			10,25
-14			500	530			11,46
-15			600	630			12,67
-16			800	830			15,11
-17	500	530	250	280	368	152	10,37
-18			400	430			12,34
-19			500	530			15,04
-20			600	630			16,46
-21			800	830			19,35
-22		540	1000	1040			25,03
-23	600	630	400	430	403	167	14,97
-24			500	530			17,98
-25			600	630			19,59
-26		640	800	840			25,47
-27		640	1000	1040			29,07
-28		650	1250	1300			35,30
-29	800	830	400	430	474	196	19,47
-30		830	500	530			22,93
-31		840	600	640			27,34
-32		830	800	830			28,31
-33		840	1000	1040			35,24
-34		840	1250	1290			40,03
-35		850	1600	1650			49,46
-36	1000	1040	500	540	545	226	32,45
-37			600	640			34,58
-38			800	830			38,89
-39			1000	1040			43,17
-40			1250	1290			48,64
-41		1050	1600	1650			58,60
-42		1050	2000	2050			67,33
-43	1250	1300	600	650	633	262	45,76
-44		1290	800	840			48,64
-45			1000	1040			53,36
-46			1250	1290			59,12
-47		1300	1600	1650			73,33
-48		1300	2000	2050			83,39
-49	1600	1650	800	850	757	314	66,84
-50			1000	1050			72,42
-51			1250	1300			82,29
-52			1600	1650			92,59
-53			2000	2050			104,03
-54	2000	2050	1000	1050	899	372	93,30
-55			1250	1300			104,41
-56			1600	1650			115,76

Пример условного обозначения отводов типа 2, B x H = 100 x 150 мм, с центральным углом 45°, на фланцевом соединении ФЛ, сварного С, исполнения 6:

Отвод 2-100 x 150-45 ФЛ-С-6 РД 95 933

5.15. Размеры отводов типа 2 должны соответствовать указанным на черт. 27 и в табл. 28.

Черт. 27

Таблица 28

Размеры, мм

Обозначение рабочего чертежа	B	B₁	H	H₁	U	Масса, кг
23.0642.00.00	100	128	150	178	250	2,36
-01	150	178	100	128	275	2,61
-02			150	178		2,90
-03			250	278		3,48
-04			300	328		3,77
-05	250	278	150	178	325	3,82
-06			250	278		4,46
-07			300	328		5,73
-08			400	428		6,49
-09			500	528		7,24
-10	300	328	150	178	350	5,36
-11	300	328	250	278	350	6,15
-12	400	428	250	278	400	7,88
-13			400	428		9,21
-14			500	528		10,09
-15			600	628		10,98
-16			800	828		12,74
-17	500	528	250	278	450	9,80
-18			400	428		11,25
-19			500	528		12,22
-20			600	628		13,19
-21			800	828		15,61
-22			1000	1028		17,07
-23	600	628	400	428	500	13,46
-24			500	528		14,51
-25			600	628		15,57
-26			800	828		17,68
-27			1000	1028		20,54
-28	800	828	400	428	600	18,39
-29			500	528		20,10
-30			600	628		20,85
-31			800	828		23,30
-32			1000	1028		25,78
-33	1000	1028	500	528	700	25,40
-34			600	628		26,80
-35			800	828		29,60
-36			1000	1028		32,43

Пример условного обозначения отвода типа 2, B x H = 100 x 150 мм, с центральным углом 90°, соединяемого на рамках Р, фальцевого изготовления Ф, исполнения 7:

ИС МЕГАНОРМ: примечание.

Текст дан в соответствии с официальным текстом документа.

Отвод 1-100 x 150-90 Р-Ф-7 РД 95 933

5.16. Размеры отводов типа 2 должны соответствовать указанным на черт. 28 и в табл. 29.

Черт. 28

Таблица 29

Размеры, мм

Обозначение рабочего чертежа	B	B₁	H	H₁	U	L	Масса, кг
23.0643.00.00	100	128	150	178	226	94	1,98
-01	150	178	100	128	244	101	2,11
-02			150	178			2,36
-03			250	278			2,84
-04			300	328			3,09
-05	250	278	150	178	279	116	3,16
-06			250	278			3,60
-07			300	328			4,52
-08			400	428			5,10
-09			500	528			5,69
-10	300	328	150	178	297	123	4,17
-11	300	328	250	278	297	123	4,77
-12	400	428	250	278	332	138	5,92
-13			400	428			6,89
-14			500	528			7,53
-15			600	628			8,18
-16			800	828			9,47
-17	500	528	250	278	368	152	7,17
-18			400	428			8,21
-19			500	528			8,90
-20			600	628			9,59
-21			800	828			11,45
-22			1000	1028			12,34
-23	600	628	400	428	403	167	9,58
-24			500	528			10,31
-25			600	628			11,04
-26			800	828			12,51
-27			1000	1028			14,72
-28	800	828	400	428	474	196	12,62
-29			500	528			13,92
-30			600	628			14,26
-31			800	828			15,90
-32			1000	1028			17,56
-33	1000	1028	500	528	545	226	16,89
-34			600	628			17,79
-35			800	828			19,61
-36			1000	1028			21,42

Пример условного обозначения отвода типа 2, B x H = 100 x 150 мм, с центральным углом 45°, соединяемого на рамках Р, фальцевого изготовления Ф, исполнения 8:

Отвод 2-100 x 150-45 Р-Ф-8 РД 95 933

6. ПЕРЕХОДЫ

6.1. Размеры переходов типа 1 должны соответствовать указанным на черт. 29 и в табл. 30.

Черт. 29

Таблица 30

Размеры, мм

Обозначение рабочего чертежа	D	D₁	L	Исполнение	Масса, кг
32032.0038.00	125	100	300	1	0,89
-01	160	125			1,04
-02	200	160			1,34
-03	250	160			1,62
-04	250	200			1,72
-05	315	200			2,04
-06	315	250			2,24
-07	355	250			2,39
-08	355	315			2,62
-09	400	315			2,78
-10	400	355			2,93
-11	450	315			3,07
-12		355			3,21
-13		400			3,37
-14	500	355			3,92
-15		400			4,00
-16		450			4,23
-17	560	400	400		4,97
-18		450	300		4,22
-19		500	300		4,69
-20	630	450	400		5,72
-21		500	300		4,97
-22		560	300		5,24
-23	710	500	400	2	8,12
-24		560	300		7,53
-25		630	300		7,81
-26	800	560	400		9,77
-27		630	400		9,71
-28		710	300	3	10,73
-29	900	630	600	2	17,79
-30		710	400	3	16,49
-31		800	300		15,25
-32	1000	800	400		18,44
-33	1000	900	300		18,40
-34	1120	900	400		22,79
-35	1120	1000	300		21,27
-36	1250	900	600		29,64
-37		1000	600		30,94
-38		1120	300		24,61
-39	1400	1000	800		43,70
-40		1120	600		39,19
-41		1250	300		29,43
-42	1600	1250	600		44,29
-43	1600	1400	400		37,61

Пример условного обозначения перехода типа 1, с D = 125 мм на D₁ = 100 мм, на бандажном соединении Б, фальцевого изготовления Ф, исполнения 1:

Переход 1-125/100 Б-Ф-1 РД 95 933

Пример условного обозначения перехода типа 1, с D = 710 мм на D₁ = 500 мм, на фланцевом и бандажном соединении ФЛ/Б, фальцевого изготовления Ф, исполнения 2:

Переход 1-710/500 ФЛ/Б-Ф-2 РД 95 933

Пример условного обозначения перехода типа 1, с D = 900 мм на D₁ = 800 мм, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 3:

Переход 1-900/800 ФЛ-Ф-3 РД 95 933

6.2. Размеры переходов типа 1 должны соответствовать указанным на черт. 30 и в табл. 31.

Черт. 30

Таблица 31

Размеры, мм

Обозначение рабочего чертежа	D	D₁	L	Исполнение	Масса, кг
32032.0045.00	125	100	300	4	1,76
-01	160	125			2,04
-02	200	160			2,76
-03	250	160			3,10
-04	250	200			3,53
-05	315	200			4,01
-06	315	250			4,46
-07	355	250		5	5,10
-08	355	315			5,58
-09	400	315			5,98
-10	400	355		6	6,62
-11	450	315		5	6,37
-12		355		6	7,01
-13		400			7,41
-14	500	355			7,41
-15		400			7,81
-16		450			8,31
-17	560	400	400		9,99
-18		450	300		8,30
-19		500	300		9,25
-20	630	450	400		11,90
-21		500	300		10,43
-22		560	300		10,97
-23	710	500	400		13,33
-24		560	300		11,78
-25		630	300		12,97
-26	800	560	400		15,05
-27		630	400		16,35
-28		710	300		14,63
-29	900	630	600		24,02
-30		710	400		19,66
-31		800	300		17,76
-32	1000	800	400		21,99
-33	1000	900	300		21,19
-34	1120	900	400		26,78
-35	1120	1000	300		24,41
-36	1250	900	600		36,01
-37		1000	600		37,60
-38		1120	300		28,13
-39	1400	1000	800		48,44
-40		1120	600		42,93
-41		1250	300		31,39
-42	1600	1250	600		48,51
-43	1600	1400	400		40,56

Пример условного обозначения перехода типа 1, с D = 125 мм на D₁ = 100 мм, на фланцевом соединении ФЛ, сварного С, исполнения 4:

Переход 1-125/100 ФЛ-С-4 РД 95 933

6.3. Размеры переходов типа 2 должны соответствовать указанным на черт. 31 и в табл. 32.

Черт. 31

Таблица 32

Размеры, мм

Обозначение рабочего чертежа	B x H	B x H₁	L	Масса, кг
32032.0044.00	150 x 100	150 x 150	300	3,48
-01	150 x 150	150 x 250		4,52
-02	250 x 150	250 x 250		5,67
-03	300 x 150	300 x 250		6,20
-04	250 x 250	250 x 400		7,23
-05	400 x 250	400 x 400		8,91
-06	500 x 250	500 x 400		10,05
-07	250 x 400	250 x 500		8,47
-08	400 x 400	400 x 500		10,16
-09	400 x 400	400 x 600		11,10
-10	500 x 400	500 x 500		12,01
-11	500 x 400	500 x 600		13,00
-12	600 x 400	600 x 500		13,22
-13	600 x 400	600 x 600		14,21
-14	800 x 400	800 x 500		15,66
-15	800 x 400	800 x 600		17,96
-16	400 x 500	400 x 600		11,32
-17	400 x 500	400 x 800	400	15,74
-18	500 x 500	500 x 600	300	13,92
-19	500 x 500	500 x 800	400	18,70
-20	600 x 500	600 x 600	300	15,19
-21	600 x 500	600 x 800	400	21,55
-22	800 x 500	800 x 600	300	19,08
-23	800 x 500	800 x 1000	400	23,27
-24	1000 x 500	1000 x 600	300	23,22
-25	1000 x 500	1000 x 800	400	25,65
-26	400 x 600	400 x 800	300	13,39
-27	500 x 600	500 x 800	300	18,18
-28	500 x 600	500 x 1000	500	26,13
-29	600 x 600	600 x 800	300	18,78
-30	600 x 600	600 x 1000	500	27,94
-31	800 x 600	800 x 800	300	21,36
-32	800 x 600	800 x 1000	500	32,80
-33	1000 x 600	1000 x 800	300	26,46
-34	1000 x 600	1000 x 1000	500	36,57
-35	1250 x 600	1250 x 800	300	30,25
-36	1250 x 600	1250 x 1000	500	42,21
-37	500 x 800	500 x 1000	300	20,16
-38	600 x 800	600 x 1000	300	22,83
-39	600 x 800	600 x 1250	550	36,51
-40	800 x 800	800 x 1000	300	25,95
-41	800 x 800	800 x 1250	550	35,22
-42	1000 x 800	1000 x 1000	300	29,67
-43	1000 x 800	1000 x 1250	550	44,62
-44	1250 x 800	1250 x 1000	300	33,38
-45	1250 x 800	1250 x 1250	550	52,84
-46	1600 x 800	1600 x 1000	300	42,47
-47	1600 x 800	1600 x 1250	550	49,77
-48	600 x 1000	600 x 1250	350	29,19
-49	800 x 1000	800 x 1600	350	36,82
-50	800 x 1000	800 x 1600	700	55,15
-51	1000 x 1000	1000 x 1250	350	34,53
-52	1000 x 1000	1000 x 1600	700	59,90
-53	1250 x 1000	1250 x 1250	350	38,45
-54	1250 x 1000	1250 x 1600	700	67,36
-55	1600 x 1000	1600 x 1250	350	48,17
-56	1600 x 1000	1600 x 1600	700	77,05
-57	2000 x 1000	2000 x 1250	300	51,55
-58	2000 x 1000	2000 x 1600	700	87,02
-59	800 x 1250	800 x 1600	450	43,00
-60	1000 x 1250	1000 x 1600	450	46,61
-61	1000 x 1250	1000 x 2000	850	78,71
-62	1250 x 1250	1250 x 1600	450	52,65
-63	1250 x 1250	1250 x 2000	850	86,54
-64	1600 x 1250	1600 x 1600	450	62,18
-65	1600 x 1250	1600 x 2000	850	99,95
-66	2000 x 1250	2000 x 1600	450	70,29
-67	1000 x 1600	1000 x 2000	500	58,37
-68	1250 x 1600	1250 x 2000		66,62
-69	1600 x 1600	1600 x 2000		73,95
-70	2000 x 1600	2000 x 2000		82,49

Пример условного обозначения перехода типа 2, с B x H = 150 x 100 мм на B x H₁ = 150 x 150 мм, на фланцевом соединении ФЛ, сварного С, исполнения 1:

Переход 2-150 x 100/150 x 150 ФЛ-С-1 РД 95 933

6.4. Размеры переходов типа 2 должны соответствовать указанным на черт. 32 и в табл. 33.

Черт. 32

Таблица 33

Размеры, мм

Обозначение рабочего чертежа	B x H	B x H₁	L	Исполнение	Масса, кг
32032.0043.00	150 x 100	150 x 150	300	2	2,12
-01	150 x 150	150 x 250			2,52
-02	250 x 150	250 x 250			3,11
-03	300 x 150	300 x 250			3,96
-04	250 x 250	250 x 400			4,34
-05	400 x 250	400 x 400			5,39
-06	500 x 250	500 x 400			6,16
-07	250 x 400	250 x 500			5,19
-08	400 x 400	400 x 500			6,22
-09	400 x 400	400 x 600			6,53
-10	500 x 400	500 x 500			6,90
-11	500 x 400	500 x 600			7,29
-12	600 x 400	600 x 500			7,60
-13	600 x 400	600 x 600			8,01
-14	800 x 400	800 x 500			9,18
-15	800 x 400	800 x 600			9,44
-16	400 x 500	400 x 600			6,90
-17	400 x 500	800 x 400	400		8,34
-18	500 x 500	500 x 600	300		7,57
-19	500 x 500	500 x 800	400		9,39
-20	600 x 500	600 x 600	300		8,28
-21	600 x 500	600 x 800	400		10,29
-22	800 x 500	800 x 600	300		9,93
-23	800 x 500	800 x 800	400		12,23
-24	1000 x 500	1000 x 600	300		11,06
-25	1000 x 500	1000 x 800	400		13,71
-26	400 x 600	400 x 800	300		7,92
-27	500 x 600	500 x 800	300		8,91
-28	500 x 600	500 x 1000	500		11,79
-29	600 x 600	600 x 800	300		9,39
-30	600 x 600	600 x 1000	500		12,41
-31	800 x 600	800 x 800	300		10,47
-32	800 x 600	800 x 1000	500		16,02
-33	1000 x 600	1000 x 800	300		12,32
-34	1000 x 600	1000 x 1000	500		16,74
-35	1250 x 600	1250 x 800	300	4	25,23
-36	1250 x 600	1250 x 1000	500	4	29,01
-37	500 x 800	1250 x 1000	300	2	10,27
-38	600 x 800	600 x 1000	300	2	10,76
-39	600 x 800	600 x 1250	550	3	22,93
-40	800 x 800	800 x 1000	300	2	12,18
-41	800 x 800	800 x 1250	550	3	24,98
-42	1000 x 800	1000 x 1000	300	2	13,61
-43	1000 x 800	1000 x 1250	500	3	27,93
-44	1250 x 800	1250 x 1000	300	4	26,64
-45	1250 x 800	1250 x 1250	550		35,81
-46	1600 x 800	1600 x 1000	300		33,68
-47	1600 x 800	1600 x 1250	500		46,08
-48	1600 x 1000	1600 x 1250	350	3	19,93
-49	800 x 1000	800 x 1250	350		21,26
-50	800 x 1000	800 x 1600	700		33,71
-51	1000 x 1000	1000 x 1250	350		23,52
-52	1000 x 1000	1000 x 1600	700		37,34
-53	1250 x 1000	1250 x 1250	350	4	31,20
-54	1250 x 1000	1250 x 1600	700		48,09
-55	1600 x 1000	1600 x 1250	350		40,16
-56	1600 x 1000	1600 x 1600	700		56,54
-57	2000 x 1000	2000 x 1250	350		44,02
-58	2000 x 1000	2000 x 1600	700		64,90
-59	800 x 1250	800 x 1600	450		33,08
-60	1000 x 1250	1000 x 1600	450		36,23
-61	1000 x 1250	1000 x 2000	850		52,11
-62	1250 x 1250	1250 x 1600	450		38,50
-63	1250 x 1250	1250 x 2000	850		59,49
-64	1600 x 1250	1600 x 1600	450		50,22

Переход 2-150 x 100/150 x 150 Р-Ф-2 РД 95 933

Пример условного обозначения перехода типа 2, с B x H = 1000 x 1000 мм на B x H₁ = 1000 x 1250 мм, соединяемого на рамке и фланце Р/ФЛ, фальцевого изготовления Ф, исполнения 3:

Переход 2-1000 x 1000/1000 x 1250 Р/ФЛ-Ф-3 РД 95 933

6.5. Размеры переходов типа 3 должны соответствовать указанным на черт. 33 и в табл. 34.

Черт. 33

Таблица 34

Размеры, мм

Обозначение рабочего чертежа	D	B x H	L	Исполнение	Масса, кг
32032.0042.00	100	100 x 150	300	1	2,24
-01	125	100 x 150			2,34
-02	160	100 x 150			2,63
-03		150 x 150			2,95
-04		150 x 250			3,51
-05	200	150 x 150			3,27
-06		150 x 250			3,83
-07		150 x 300			4,16
-08		250 x 250			4,39
-09	250	150 x 150			3,72
-10		150 x 250			4,28
-11		150 x 300			4,50
-12		250 x 250			4,84
-13		250 x 300			5,06
-14	315	150 x 300			4,98
-15		250 x 250			5,32
-16		250 x 300			5,54
-17		250 x 400			6,09
-18		250 x 500	400		8,07
-19	355	250 x 250	300	2	5,96
-20		250 x 300			6,18
-21		250 x 400			6,73
-22		250 x 500			7,28
-23		400 x 400			7,50
-24	400	250 x 300			6,58
-25		250 x 400			7,13
-26		250 x 500			7,68
-27		400 x 400			8,01
-28		400 x 500			8,56
-29	450	250 x 400	400		9,06
-30		250 x 500	300		8,17
-31		400 x 400			8,40
-32		400 x 500			8,94
-33		400 x 600	400		11,47
-34	500	250 x 500	500		11,98
-35		400 x 400	300		8,91
-36		400 x 500			9,45
-37		400 x 600			10,00
-38		400 x 800	600		17,62
-39		500 x 500	300		10,70
-40		500 x 600	300		11,32
-41		500 x 800	600		19,39
-42	560	400 x 400	300		9,34
-43		400 x 500			9,89
-44		400 x 600			10,43
-45		400 x 800			16,17
-46		500 x 500			11,13
-47		500 x 600			11,75
-48		500 x 800	500		17,84
-49		500 x 1000	800		28,71
-50		600 x 600	300		12,37
-51	630	400 x 500	300	2	11,18
-52		400 x 600	300		11,74
-53		400 x 800	500		17,69
-54		500 x 500	300		12,70
-55		500 x 600			13,60
-56		500 x 800			14,29
-57		500 x 1000	700		27,81
-58		600 x 600	300		13,67
-59		600 x 800	300		16,22
-60	710	400 x 600	600		19,48
-61		400 x 800	600		21,25
-62		500 x 500	400		15,56
-63		500 x 600			16,19
-64		500 x 800			17,75
-65		500 x 1000			20,61
-66		600 x 600	300		14,78
-67		600 x 800			16,92
-68		600 x 1000			18,34
-69		600 x 1250			21,20
-70		800 x 800			16,86
-71	800	400 x 800	800		28,04
-72		500 x 500	600		21,58
-73		500 x 600			22,52
-74		500 x 800			24,43
-75		500 x 1000			27,73
-76		600 x 600	300		15,33
-77		600 x 800	300		17,88
-78		600 x 1000	400		22,38
-79		600 x 1250	800		39,11
-80		800 x 800	300		17,41
-81		800 x 1000	400		24,02
-82	900	500 x 800	800		33,06
-83		500 x 1000	800		36,80
-84		600 x 600	500		23,31
-85		600 x 800			26,31
-86		600 x 1000			28,16
-87		600 x 1250	700		38,64
-88		800 x 800	300		20,10
-89		800 x 1000	300		23,00
-90		800 x 1250	700		40,01
-91		800 x 1600	1300		70,36
-92		1000 x 1000	300		24,41
-93	1000	500 x 1000	900		42,16
-94		600 x 600	700		30,86
-95		600 x 800			34,39
-96		600 x 1000			36,59
-97		600 x 1250			40,34
-98		800 x 800	300		21,14
-99		800 x 1000	300		24,04
-100		800 x 1250	500		33,79
-101		800 x 1600	1100	2	64,47
-102		1000 x 1000	300		25,46
-103		1000 x 1250	500		35,65
-104	1120	600 x 1000	900		46,91
-105		600 x 1250	900		51,32
-106		800 x 800	600		34,43
-107		800 x 1000			36,47
-108		800 x 1250			39,07
-109		800 x 1600	900		59,06
-110		1000 x 1000	300		27,64
-111		1000 x 1250	300		29,35
-112		1000 x 1600	900		61,85
-113		1000 x 2000	1650		106,82
-114		1250 x 1250	300		31,19
-115	1250	600 x 1250	1200		67,27
-116		800 x 800	850		46,42
-117		800 x 1000			50,53
-118		800 x 1250			53,79
-119		800 x 1600	700		52,46
-120		1000 x 1000	500		37,87
-121		1000 x 1250	500		40,25
-122		1000 x 1600	700		54,84
-123		1000 x 2000	1400		97,80
-124		1250 x 1250	300		32,73
-125		1250 x 1600	700		59,29
-126	1400	800 x 1250	1100		70,69
-127		800 x 1600	1100		75,41
-128		1000 x 1000	600		44,76
-129		1000 x 1250	600		47,35
-130		1000 x 1600	400		41,71
-131		100 x 2000	1100		85,22
-132		1250 x 1250	300		34,45
-133		1250 x 1600	400		45,39
-134		1250 x 2000	1100		92,10
-135		1600 x 1600	400		48,60
-136	1600	800 x 1600	1500		102,12
-137		1000 x 1000	1100		79,90
-138		1000 x 1250			76,93
-139		1000 x 1600			83,70
-140		1000 x 2000			90,25
-141		1250 x 1250	700		58,85
-142		1250 x 1600	700		55,72
-143		1250 x 2000	800		78,12
-144		1600 x 1600	400		54,22
-145		1600 x 2000	800		81,87
-146	1800	1000 x 1600	1500		114,23
-147		1000 x 2000	1500		122,54
-148		1250 x 1250	1000		81,67
-149		1250 x 1600			89,75
-150		1250 x 2000			97,08
-151		1600 x 1600	400		55,45
-152		1600 x 2000	400		59,15
-153	2000	1000 x 2000	1800		158,20
-154		1250 x 1250	1400		111,39
-155		1250 x 1600			121,01
-156		1250 x 2000			130,10
-157		1600 x 1600	800		86,16
-158		1600 x 2000	800		91,63

ИС МЕГАНОРМ: примечание.

Текст дан в соответствии с официальным текстом документа.

Переход 1-100/100 x 150 ФЛ-С-1 РД 95 933

6.6. Размеры переходов типа 3 должны соответствовать указанным на черт. 34 и в табл. 35.

Черт. 34

Таблица 35

Размеры, мм

Обозначение рабочего чертежа

B x H

Исполнение

Масса, кг

32032.0041.00

100

100 x 150

300

1,32

-01

125

100 x 150

1,39

-02

160

100 x 150

1,52

-03

150 x 150

1,70

-04

150 x 250

2,04

-05

200

150 x 150

1,83

-06

150 x 250

2,17

-07

150 x 300

2,36

-08

250 x 250

2,52

-09

250

150 x 150

2,17

-10

150 x 250

2,54

-11

150 x 300

2,70

-12

250 x 250

2,91

-13

250 x 300

3,07

-14

315

150 x 300

2,93

-15

250 x 250

3,13

-16

250 x 300

3,30

-17

250 x 400

3,66

-18

250 x 500

400

4,63

-19

355

260 x 250

300

3,29

-20

250 x 300

3,44

-21

250 x 400

3,81

-22

250 x 500

4,17

-23

400 x 400

4,37

-24

400

250 x 300

3,83

-25

250 x 400

3,97

-26

400

250 x 500

4,33

-27

400 x 400

4,43

-28

400 x 500

4,68

-29

450

250 x 400

400

4,91

-30

250 x 500

300

4,66

-31

400 x 400

4,82

-32

400 x 500

5,18

-33

400 x 600

400

6,39

-34

500

250 x 500

500

6,91

-35

400 x 400

300

5,42

-36

400 x 500

5,81

-37

400 x 600

6,20

-38

400 x 800

600

10,22

-39

500 x 500

300

6,90

-40

500 x 600

7,34

-41

500 x 800

600

11,67

-42

560

400 x 400

300

5,63

-43

400 x 500

6,02

-44

400 x 600

6,42

-45

400 x 800

500

9,49

-46

500 x 500

300

7,12

-47

500 x 600

7,55

-48

500 x 800

500

10,89

-49

500 x 1000

800

17,32

-50

600 x 600

300

8,00

-51

630

400 x 500

300

6,36

-52

400 x 600

6,74

-53

400 x 800

500

9,94

-54

500 x 500

300

7,61

-55

500 x 600

7,94

-56

500 x 800

8,81

-57

500 x 1000

700

16,56

-58

600 x 600

300

8,34

-59

600 x 800

10,56

-60

710

400 x 600

600

12,51

-61

400 x 800

13,61

-62

500 x 500

400

10,89

-63

500 x 600

11,39

-64

500 x 800

12,38

-65

500 x 1000

14,86

-66

600 x 600

300

10,63

-67

600 x 800

12,77

-68

600 x 1000

13,89

-69

600 x 1250

16,31

-70

800 x 800

12,41

-71

800

400 x 800

800

17,21

-72

500 x 600

600

14,10

ИС МЕГАНОРМ: примечание.

Текст в третьей графе дан в соответствии с официальным текстом документа.

-73

500 x 600

14,71

-74

500 x 800

15,96

-75

500 x 1000

18,60

-76

600 x 600

300

11,26

-77

600 x 800

13,48

-78

600 x 1000

400

16,11

-79

600 x 1250

800

25,42

-80

800 x 800

300

13,10

-81

800 x 1000

400

17,31

-82

900

500 x 800

800

26,25

-83

500 x 1000

29,47

-84

600 x 600

500

19,20

-85

600 x 800

21,88

-86

600 x 1000

23,42

-87

600 x 1250

700

30,45

-88

800 x 800

300

17,23

-89

800 x 1000

19,93

-90

800 x 1250

700

32,36

-91

800 x 1600

1300

54,74

-92

1000 x 1000

300

21,18

-93

1000

500 x 1000

900

33,47

-94

600 x 600

700

24,75

-95

600 x 800

27,75

-96

600 x 1000

29,60

-97

600 x 1250

32,81

-98

800 x 800

300

18,15

-99

800 x 1000

20,86

-100

800 x 1250

500

28,10

-101

800 x 1600

1100

48,00

-102

1000 x 1000

300

22,10

-103

1000 x 1250

500

29,64

-104

1120

600 x 1000

900

37,40

-105

600 x 1250

41,07

-106

800 x 800

600

28,10

-107

800 x 1000

31,25

-108

800 x 1250

33,40

-109

800 x 1600

900

47,28

-110

1000 x 1000

300

24,10

-111

1000 x 1250

25,58

-112

1000 x 1600

900

49,50

-113

1000 x 2000

1650

82,10

-114

1250 x 1250

300

27,20

-115

1250

600 x 1250

1200

48,80

-116

800 x 800

850

36,89

-117

800 x 1000

40,45

-118

800 x 1250

43,09

-119

800 x 1600

700

42,82

-120

1000 x 1000

500

31,63

-121

1000 x 1250

33,60

-122

1000 x 1600

700

45,47

-123

1000 x 2000

1400

78,91

-124

1250 x 1250

300

28,51

-125

1250 x 1600

700

48,67

-126

1400

800 x 1250

1100

63,01

-127

800 x 1600

67,42

-128

1000 x 1000

600

40,78

-129

1000 x 1250

43,14

-130

1000 x 1600

400

38,68

-131

1000 x 2000

1100

76,18

-132

1250 x 1250

300

32,22

-133

1250 x 1600

400

42,20

-134

1250 x 2000

1100

81,62

-135

1600 x 1600

400

45,19

-136

1600

800 x 1600

1500

90,48

-137

1000 x 1000

1100

65,06

-138

1000 x 1250

68,65

-139

1000 x 1600

74,83

-140

1000 x 2000

80,70

-141

1250 x 1250

700

53,34

-142

1250 x 1600

59,80

-143

1250 x 2000

800

70,83

-144

1600 x 1600

400

47,62

-145

1600 x 2000

800

74,18

Пример условного обозначения перехода типа 3, с D = 100 мм на B x H = 100 x 150 мм, на бандажном и фланцевом соединении Б/ФЛ, фальцевого изготовления Ф, исполнения 3:

Переход 3-100/100 x 150 Б/ФЛ-Ф-3 РД 95 933

Пример условного обозначения перехода типа 3, с D = 710 мм на B x H = 400 x 600 мм, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 4:

Переход 3-710/400 x 600 ФЛ-Ф-4 РД 95 933

7. ТРОЙНИКИ

7.1. Размеры прямых тройников должны соответствовать указанным на черт. 35 и в табл. 36.

Черт. 35

Таблица 36

Размеры, мм

Обозначение рабочего чертежа	D	D₁	D₂	U	U₁	L		Масса, кг
Обозначение рабочего чертежа	D	D₁	D₂	U	U₁	L		S = 1,0	S = 1,4
42030.0073.00	160	125	100	425	370	211	30°	3,09	3,97
-01	200	160	100	523	455	259		4,55	5,90
-02	200	160	125	523	455	259		4,61	6,00
-03	250	200	160	615	535	305		6,36	8,30
-04	250	200	160	615	535	305		6,66	8,63
-05	315	250	125	737	641	366		8,83	11,65
-06			160					9,21	12,16
-07			200					9,73	12,81
-08	355	315	160	853	744	414		11,90	16,03
-09			200					12,34	16,24
-10			250					12,70	16,69
-11	400	355	200	937	817	456		15,06	19,80
-12			250					15,58	20,47
-13			315					16,28	21,39
-14	450	400	250	1031	898	503		18,52	24,45
-15			315					19,22	25,37
-16			355					20,03	26,34
-17	500	450	250	1123	978	549		21,68	28,76
-18			315					22,39	30,34
-19			355					23,28	30,76
-20			400					23,78	31,38
-21	560	500	250	1236	1076	605		25,77	34,31
-22			315					26,47	35,23
-23			355					27,36	36,31
-24			400					27,94	37,04
-25			450					28,58	37,87
-26	630	560	250	1368	1191	671		30,85	40,99
-27			315					31,78	42,24
-28			355					32,67	43,32
-29			400					33,24	44,05
-30			450					33,72	44,65
-31			500					34,77	46,04
-32	710	630	315	1008	720	694	45°	28,07	36,54
-33			355					28,80	37,40
-34			400					29,37	38,13
-35			450					29,93	38,85
-36			500					30,51	39,58
-37			560					31,19	40,45
-38	800	710	315	1117	797	771		33,79	44,25
-39			355					34,52	45,11
-40			400					35,10	45,84
-41			450					35,66	46,56
-42			500					36,15	47,17
-43			560					36,99	48,26
-44			630					38,48	50,00
-45	900	800	315	1251	894	861		42,37	55,40
-46			355					43,49	56,81
-47			400					44,15	57,65
-48			450					44,39	57,93
-49			500					44,73	58,33
-50			560					45,49	59,31
-51			630				45°	46,90	60,94
-52			710					47,74	61,96
-53	1000	900	400	1373	980	947		52,83	68,88
-54			450					53,55	69,82
-55			500					54,20	70,66
-56			560					55,04	71,75
-57			630					56,61	73,60
-58			710					57,69	74,96
-59			800					58,80	76,35
-60	1120	1000	400	1539	1099	1062		64,22	83,97
-61			450					65,01	85,02
-62			500					65,74	85,97
-63			560					66,43	86,84
-64			630					68,23	89,01
-65			710					69,70	90,92
-66			800					71,05	92,65
-67			900					75,36	96,03
-68	1250	1120	400	1696	1210	1173		77,06	100,98
-69			450					77,93	102,14
-70			500					78,74	103,20
-71			560					79,89	104,73
-72			630					81,62	106,80
-73			710					82,85	108,38
-74			800					84,05	109,89
-75			900					87,19	113,60
-76			1000					89,04	115,95
-77	1400	1250	400	1877	1338	1301		93,72	123,58
-78			450					94,52	124,63
-79			500					95,33	125,69
-80			560					96,56	127,33
-81			630					98,36	129,51
-82			710					99,91	131,53
-83			800					101,50	133,59
-84			900					104,40	136,97
-85			1000					106,18	139,21
-86			1120					109,35	143,04
-87	1600	1400	500	2119	1509	1472		116,89	154,98
-88			560					117,81	156,18
-89			630					119,69	158,47
-90			710					121,78	161,25
-91			800					123,92	164,38
-92			900					127,22	168,01
-93			1000					129,55	171,03
-94			1120					133,19	175,52
-95			1250					135,32	178,15

Пример условного обозначения тройника прямого, D = 200 мм, D₁ = 160 мм, D₂ = 125 мм,

, на фланцевом соединении ФЛ, сварного С:

Тройник прямой 200 x 160 x 125-30 ФЛ-С РД 95 933

Пример условного обозначения тройника прямого, D = 710 мм, D₁ = 630 мм, D₂ = 400 мм,

, на фланцевом соединении ФЛ, сварного С:

Тройник прямой 710 x 630 x 400-45 ФЛ-С РД 95 933

7.2. Размеры тройников штанообразных должны соответствовать указанным на черт. 36 и в табл. 37.

Черт. 36

Таблица 37

Размеры, мм

Обозначение рабочего чертежа

D₁

D₂

U₁

Масса, кг

S = 1,0

S = 1,4

42030.0074.00

160

125

100

422

408

217

30°

2,70

3,42

-01

200

160

517

500

265

3,84

4,91

-02

125

3,91

5,01

-03

250

200

610

589

313

5,02

6,44

-04

160

5,25

6,73

-05

315

250

125

732

707

376

7,02

9,12

-06

160

7,33

9,52

-07

200

7,69

9,95

-08

355

315

160

849

821

426

9,31

12,07

-09

200

9,60

12,39

-10

250

9,80

12,62

-11

400

355

200

932

901

469

11,92

15,41

-12

250

12,36

15,97

-13

315

12,59

16,23

-14

450

400

250

1027

993

518

14,20

18,41

-15

315

14,66

19,00

-16

355

15,24

16,64

-17

500

450

250

1119

1082

566

16,59

21,61

-18

315

16,90

21,98

-19

355

17,63

22,95

-20

400

17,89

23,13

-21

560

500

250

1231

1191

624

19,81

25,96

-22

315

20,27

26,55

-23

355

20,77

27,08

-24

400

21,11

27,48

-25

450

21,67

28,20

-26

630

560

250

1363

1318

692

24,41

31,98

-27

315

24,79

32,46

-28

355

25,45

33,21

-29

400

25,87

33,72

-30

450

26,27

34,21

-31

500

26,69

34,72

-32

710

630

315

998

926

746

45°

27,99

36,43

-33

355

28,72

37,29

-34

400

29,29

38,02

-35

450

29,86

38,74

-36

500

30,43

39,47

-37

560

31,11

40,34

-38

800

710

315

1107

1026

829

33,56

43,92

-39

355

34,29

44,78

-40

400

34,86

45,51

-41

450

35,42

46,23

-42

500

35,92

46,85

-43

560

36,76

47,93

-44

630

38,24

49,67

-45

900

800

315

1241

1152

927

42,13

55,07

-46

355

43,26

56,48

-47

400

43,91

57,32

-48

450

44,15

57,60

-49

500

44,50

58,00

-50

560

45,25

58,98

-51

630

46,66

60,61

-52

710

47,51

61,64

-53

1000

900

400

1362

1263

1019

52,60

68,55

-54

450

53,32

69,49

-55

500

53,97

70,33

-56

560

54,81

71,42

-57

630

56,37

73,27

-58

710

57,45

74,63

-59

800

58,57

76,02

-60

1120

1000

400

1528

1417

1143

63,90

83,53

-61

450

64,70

84,58

-62

500

65,43

85,53

-63

560

66,11

86,40

-64

630

67,91

88,57

-65

710

69,38

90,48

-66

800

70,73

92,20

-67

900

73,64

95,59

-68

1250

1120

400

1685

1562

1263

76,74

100,54

-69

450

77,38

101,70

-70

500

78,43

102,76

-71

560

79,58

103,96

-72

630

81,07

106,36

-73

710

82,54

107,94

-74

800

83,81

109,56

-75

900

86,87

113,16

-76

1000

88,73

115,51

-77

1400

1250

400

1865

1728

1401

93,33

123,04

-78

450

94,13

124,08

-79

500

94,9

125,14

-80

560

96,17

126,78

-81

630

97,97

128,96

-82

710

99,52

130,98

-83

800

101,10

133,04

-84

900

104,01

136,42

-85

1000

105,79

138,67

-86

1120

108,96

142,49

ИС МЕГАНОРМ: примечание.

При публикации в таблице допущен типографский брак. Цифра, не пропечатанная в официальном тексте документа, в электронной версии данного документа заменена символом "!".

-87

1600

1400

500

2107

1952

1586

116,!4

154,21

-88

560

117,26

156,41

-89

630

119,14

157,70

-90

710

121,24

160,49

-91

800

123,37

163,31

-92

900

126,67

167,24

-93

1000

129,00

170,26

-94

1120

132,64

174,75

-95

1250

134,77

177,38

Пример условного обозначения тройника штанообразного, D = 200 мм, D₁ = 160 мм, D₂ = 125 мм,

, на фланцевом соединении ФЛ, сварного С:

Тройник штанообразный 200 x 160 x 125-30 ФЛ-С РД 95 933

Пример условного обозначения тройника штанообразного, D = 710 мм, D₁ = 630 мм, D₂ = 400 мм,

, на фланцевом соединении ФЛ, сварного С:

Тройник штанообразный 710 x 630 x 400-45 ФЛ-С РД 95 933

8. ВРЕЗКА

8.1. Размеры врезки типа 1 должны соответствовать указанным на черт. 37 и в табл. 38.

Черт. 37

Таблица 38

Размеры, мм

Обозначение рабочего чертежа	D	D₁	D₂	L	Исполнение	Масса, кг
Обозначение рабочего чертежа	D	D₁	D₂	L	Исполнение	S = 1,0	S = 1,4
32032.0040.00	160	100	130	300 - 2480	1	0,58	0,71
-01	160	125	155			0,68	0,84
-02	200	125	155			0,65	0,81
-03	200	160	190			0,86	1,07
-04	250	160	190			0,84	1,04
-05	250	200	230			1,23	1,50
-06	315	160	190			0,83	1,02
-07		200	230			1,19	1,45
-08		250	280			1,55	1,91
-09	355	160	190			0,82	1,02
-10		200	230			1,18	1,43
-11		250	280			1,52	1,86
-12	400	160	190			0,82	1,01
-13		200	230			1,17	1,42
-14		250	280			1,49	1,83
-15	450	200	230			1,16	1,40
-16		250	280			1,47	1,80
-17		315	345			1,93	2,37
-18	500	250	280			1,46	1,78
-19		315	345			1,90	2,34
-20		355	385		2	2,54	3,05
-21		400	430		2	2,99	3,62
-22	560	250	280		1	1,45	1,77
-23		315	345		1	1,87	2,30
-24		355	385		2	2,49	2,99
-25		400	430			2,93	3,53
-26		450	480			3,45	4,20
-27	630	250	280		1	1,44	1,75
-28		315	345		1	1,85	2,26
-29		355	385		2	2,46	2,94
-30		400	430			2,86	3,44
-31		450	480			3,35	4,05
-32		500	530			3,91	4,77
-33	710	315	345		1	1,82	2,23
-34		355	385		2	2,42	2,89
-35		400	430			2,82	3,39
-36		450	480			3,27	3,94
-37		500	530			3,78	4,58
-38		560	590			4,44	5,43
-39	800	315	345		1	1,81	2,21
-40		355	385		2	2,40	2,86
-41		400	430			2,78	3,33
-42		450	480			3,21	3,86
-43		500	530			3,75	4,54
-44		560	590			4,31	5,24
-45		630	660			5,76	6,03
-46	900	315	345		1	1,79	2,19
-47		355	385		2	2,38	2,83
-48		400	430			2,75	3,28
-49		450	480			3,16	3,78
-50		500	530			3,63	4,37
-51		560	590			4,18	5,06
-52		630	660			5,57	6,66
-53		710	740			6,64	8,02
-54	1000	355	385			2,35	2,80
-55		400	430			2,72	3,25
-56		450	480			3,12	3,73
-57		500	530			3,55	4,27
-58		560	590			4,08	4,92
-59		630	660			5,39	6,41
-60		710	740			6,47	7,77
-61	1120	355	385	300 - 2480		2,34	2,78
-62		400	430			3,70	3,20
-63		450	480			3,08	3,68
-64		500	530			3,50	4,20
-65		560	590			4,03	4,85
-66		630	660			5,30	6,28
-67		710	740			6,27	7,49
-68		800	830			7,41	8,25
-69	1250	400	430			2,68	3,19
-70		450	480			3,05	3,63
-71		500	530			3,46	4,14
-72		560	590			3,97	4,77
-73		630	660			5,22	6,17
-74		710	740			6,08	7,26
-75		800	830		2	7,24	8,69
-76		900	940			9,90	11,72
-77		1000	1040			11,77	14,10
-78	1400	400	430			2,66	3,15
-79		450	480			3,04	3,62
-80		500	530			3,44	4,12
-81		560	590			3,92	4,69
-82		630	660			5,14	6,06
-83		710	740			5,97	7,08
-84		800	830			6,90	8,21
-85		900	940			9,59	11,28
-86		1000	1040			11,27	13,41
-87		1120	1168			14,37	17,14
-88	1600	500	530			3,39	4,04
-89		560	590			3,86	4,61
-90		630	660			5,06	5,95
-91		710	740			5,88	6,95
-92		800	830			6,84	8,13
-93		900	940			9,34	10,94
-94		1000	1040			10,90	12,89
-95		1120	1168			13,65	16,13
-96		1250	1298			16,41	19,63

Продолжение табл. 38

Обозначение рабочего чертежа	D	D₁	D₂	L	Исполнение	Масса, кг
Обозначение рабочего чертежа	D	D₁	D₂	L	Исполнение	S = 1,0	S = 1,4
-97	1800	560	590	300 - 2480	2	3,82	4,55
-98		630	660			5,00	5,86
-99		710	740			5,78	6,81
-100		800	830			6,74	7,98
-101		900	940			9,16	10,69
-102		1000	1040			10,56	12,40
-103		1120	1168			13,21	15,51
-104		1250	1298			15,64	18,55
-105		1400	1448			18,82	22,63
-106	2000	630	660			4,97	5,82
-107		710	740			5,73	6,74
-108		800	830			6,63	7,83
-109		900	940			8,99	10,46
-110		1000	1040			10,38	12,16
-111		1120	1168			12,88	15,04
-112		1250	1298			15,40	17,86
-113		1400	1448			17,96	21,42
-114		1600	1648			22,86	27,77

Пример условного обозначения врезки типа 1, D₁ = 400 мм, на фланцевом соединении ФЛ, сварной С, исполнения 2:

Врезка 1-400 ФЛ-С-2 РД 95 933

8.2. Размеры врезки типа 2 должны соответствовать указанным на черт. 38 и в табл. 39.

Черт. 38

Таблица 39

Размеры, мм

Обозначение рабочего чертежа	B	B₁	H	H₁	Масса, кг
Обозначение рабочего чертежа	B	B₁	H	H₁	S = 1,0	S = 1,4
32032.0039.00	150	180	150	180	1,26	1,47
-01	250	280	150	180	1,66	1,94
-02			250	280	2,06	2,41
-03			300	330	2,26	2,65
-04	400	430	250	280	2,65	3,11
-05			400	430	3,24	3,80
-06			500	530	3,64	4,26
-07	500	530	250	280	3,05	3,57
-08			400	430	3,64	4,26
-09			500	530	4,73	4,15
-10			600	630	5,18	5,95
-11			800	830	6,12	7,02
-12	600	640	400	430	4,03	4,72
-13			500	530	5,18	5,95
-14			600	630	5,64	6,48
-15			800	840	7,89	8,86
-16			1000	1040	8,98	10,09
-17	800	830	400	430	4,82	5,65
-18		830	500	530	6,12	7,01
-19		840	600	640	7,89	8,86
-20		830	800	830	7,50	8,61
-21		840	1000	1040	10,43	11,81
-22		840	1250	1290	11,47	12,89
-23	1000	1040	500	540	8,44	9,48
-24			600	640	8,98	10,09
-25			800	840	10,09	11,33
-26			1000	1040	11,19	12,58
-27			1250	1290	12,58	14,14
-28			1600	1650	15,78	17,58
-29	1250	1300	600	650	11,30	12,58
-30		1290	800	840	11,47	12,89
-31			1000	1040	12,58	14,14
-32			1250	1290	13,95	15,67
-33		1300	1600	1300	18,79	20,76
-34		1300	2000	2050	21,41	23,66
-35	1600	1650	800	850	14,60	16,25
-36			1000	1050	15,78	17,58
-37			1250	1300	11,81	20,76
-38			1600	1650	21,06	23,28
-39			2000	2050	23,70	26,19

Пример условного обозначения врезки типа 2, B x H = 150 x 150 мм, на фланцевом соединении ФЛ, сварной С:

Врезка 2-150 x 150 ФЛ-С РД 95 933
