ПРАВИЛА
УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК
Издание четвертое
Третье издание ПУЭ составили организации Государственного производственного комитета по энергетике и электрификации СССР: Техническое управление по эксплуатации энергосистем, Государственная инспекция по промэнергетике и энергонадзору (гл. I-5, VII-3, VII-4), ВГПИ Теплоэлектропроект, ЛО Теплоэлектропроекта (гл. I-4, III-4, IV-1, IV-2, IV-4), ВГПИ Энергосетьпроект (гл. II-5), ВГПИ Гидропроект (гл. IV-2), ВНИИЭ (гл. II-5, IV-2, V-3), ОРГРЭС (гл. I-5, I-6, II-3, II-5, IV-2), трест Электроцентромонтаж (гл. I-8); организации Государственного производственного комитета по монтажным и специальным работам СССР: ГПИ Тяжпромэлектропроект, ГПИ Электропроект, трест Центроэлектромонтаж (гл. I-2, I-7, III-4, IV-1, IV-2, IV-3); Московский энергетический институт (гл. I-2, I-3, I-4, II-4, II-5, VII-5); Новочеркасский политехнический институт (гл. V-6); Научно-исследовательский институт кабельной промышленности (гл. I-3); ГИАП (гл. VII-3, VII-4); Гипротеатр (гл. VII-2); Институт электросварки им. Е.О. Патона АН УССР (гл. VII-6); ВНИИЭТО (гл. VII-5); Гипроторф (гл. VII-7), ЦНИИПО и Высшая школа МООП РСФСР (гл. VII-3 и VII-4).
При составлении Правил учтены решения совещаний научно-технических обществ энергетической промышленности, а также рекомендации энергосистем, энергосбытов, проектных и монтажных организаций, заводов и др.
В ПУЭ принята следующая нумерация: для параграфов - номер раздела, главы, параграфа; для глав - номер раздела, главы. Так, например, II-5-22 обозначает § 22, гл. 5, разд. II ПУЭ.
При дополнении Правил после издания новым параграфом ему присваивается номер предыдущего параграфа с добавлением прописной порядковой буквы по алфавиту, например II-5-22А.
В настоящее четвертое издание Правил включены дополнения и уточнения, принятые решениями Технического управления по эксплуатации энергосистем N Э-14/64 от 26 июня 1964 г. и N Э-2/65 от 4 января 1965 г.
ОБЩИЕ ПРАВИЛА
ОБЩАЯ ЧАСТЬ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС 2 июля 1956 г.; внесены изменения Союзглавэнерго решением N Э-22/60 от 5 августа 1960 г. и Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 20 августа 1963 г.
I-1-1. Правила устройства электроустановок (ПУЭ) распространяются на вновь сооружаемые и реконструируемые электроустановки с различными напряжениями до 500 кв включительно, за исключением специальных электроустановок, в отношении которых ПУЭ обязательны в той мере, в какой они не изменены специальными правилами.
Отдельные требования настоящих Правил можно применять для действующих электроустановок, если это дает возможность упрощения электроустановки за счет снятия части оборудования, а также когда расходы по реконструкции окупаются за счет снижения эксплуатационных расходов не более чем в пять лет.
I-1-2. ПУЭ разработаны с учетом обязательности проведения в условиях эксплуатации планово-предупредительных и профилактических испытаний, ремонтов электроустановок и их электрооборудования, а также систематического обучения и проверки обслуживающего персонала в объеме требований действующих Правил технической эксплуатации и Правил по технике безопасности.
I-1-3. Электроустановками называются установки, в которых производится, преобразуется, распределяется и потребляется электроэнергия.
Электроустановки разделяются Правилами на электроустановки напряжением до 1000 в и электроустановки напряжением выше 1000 в.
I-1-4. Открытыми или наружными электроустановками называются электроустановки, находящиеся на открытом воздухе, а закрытыми или внутренними электроустановками - находящиеся в закрытом помещении.
Открытые электроустановки, защищенные только навесами, сетчатыми ограждениями и т.п., рассматриваются как наружные.
I-1-5. Электропомещениями называются помещения или отгороженные, например сетками, части помещения, доступные только для обслуживающего персонала (см. I-1-27), в которых установлено находящееся в эксплуатации электрооборудование, предназначенное для производства, преобразования или распределения электроэнергии.
I-1-6. Сухими помещениями называются помещения, в которых относительная влажность не превышает 60%. При отсутствии в таких помещениях условий, приведенных в I-1-10, I-1-11 и I-1-12, они называются нормальными.
I-1-7. Влажными помещениями называются помещения, в которых пары или конденсирующаяся влага выделяются лишь временно и притом в небольших количествах и относительная влажность в которых более 60%, но не превышает 75%.
I-1-8. Сырыми помещениями называются помещения, в которых относительная влажность длительно превышает 75%.
I-1-9. Особо сырыми помещениями называются помещения, в которых относительная влажность воздуха близка к 100% (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой).
I-1-11. Пыльными помещениями называются помещения, в которых по условиям производства выделяется технологическая пыль в таком количестве, что она может оседать на проводах, проникать внутрь машин, аппаратов и т.п.
Пыльные помещения разделяются на помещения с проводящей пылью и помещения с непроводящей пылью.
I-1-12. Помещениями с химически активной средой называются такие помещения, в которых по условиям производства постоянно или длительно содержатся пары или образуются отложения, действующие разрушающе на изоляцию и токоведущие части электрооборудования.
1. Помещения с повышенной опасностью, характеризующиеся наличием в них одного из следующих условий, создающих повышенную опасность:
б) токопроводящих полов (металлических, земляных, железобетонных, кирпичных и т.п.);
в) высокой температуры (см. I-1-10);
г) возможности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования, - с другой.
2. Особо опасные помещения, характеризующиеся наличием одного из следующих условий, создающих особую опасность:
а) особой сырости (см. I-1-9);
б) химически активной среды (см. I-1-12);
в) одновременного наличия двух или более условий повышенной опасности (п. 1).
3. Помещения без повышенной опасности, в которых отсутствуют условия, создающие "повышенную опасность" и "особую опасность" (п. п. 1 и 2).
I-1-14. Машинами и аппаратами открытыми называются машины или аппараты, не имеющие специальных приспособлений для предохранения от случайного прикосновения к вращающимся и токоведущим частям, а также для предотвращения попадания внутрь них посторонних тел.
I-1-15. Машинами или аппаратами защищенными называются машины или аппараты, имеющие приспособления для предохранения от случайного прикосновения к вращающимся и токоведущим частям, а также для предотвращения попадания внутрь них посторонних предметов.
I-1-16. Машинами или аппаратами каплезащищенными называются защищенные машины или аппараты, имеющие приспособления для предохранения их внутренних частей от попадания капель влаги, падающих отвесно.
I-1-17. Машинами или аппаратами брызгозащищенными называются защищенные машины или аппараты, имеющие приспособления для предохранения от попадания внутрь них водяных брызг, падающих под углом до 45° к вертикали с любой стороны.
I-1-18. Машинами или аппаратами закрытыми называются машины или аппараты, у которых внутренняя полость отделена от внешней среды оболочкой, защищающей их внутренние части от проникновения пыли.
I-1-19. Машинами или аппаратами обдуваемыми называются закрытые машины или аппараты, снабженные вентиляционным устройством для обдувания их наружной части.
I-1-20. Машинами или аппаратами продуваемыми называются брызгозащищенные машины или аппараты, в которых имеется возможность охлаждения их внутренних частей посторонним воздухом (или каким-либо иным агентом).
В случае отвода охлаждающего воздуха (или иного агента) вне помещения продуваемые машины или аппараты являются закрытыми для данного помещения.
I-1-21. Аппаратами пыленепроницаемыми называются аппараты, имеющие оболочку, уплотненную таким образом, что она не допускает проникновения внутрь аппарата тонкой пыли.
I-1-22. Аппаратами маслонаполненными называются аппараты, у которых все нормально искрящие части погружены в масло таким образом, что исключается возможность соприкосновения между этими частями и окружающим воздухом, а неискрящие части заключены в закрытую или пыленепроницаемую оболочку.
I-1-23. Машинами или аппаратами взрывозащищенными называются машины или аппараты, имеющие одно из исполнений, допущенных к применению во взрывоопасных помещениях всех или некоторых классов.
I-1-24. Номинальным током, напряжением, коэффициентом мощности и т.д. машины или аппарата называются обозначенные на их табличках соответствующие величины.
I-1-25. Предметы электрооборудования или отдельные части их по своим физическим свойствам, необходимым для обеспечения надежности их эксплуатации, могут быть:
1. Огнестойкими, если они не зажигаются и не обугливаются, а также если они, будучи зажжены, не продолжают самостоятельно гореть или тлеть.
2. Дугостойкими, если они не претерпевают изменений при воздействии электрической дуги, возникающей в нормальных условиях работы.
3. Влагостойкими, если они не претерпевают изменений при воздействии влаги.
4. Нагревостойкими, если они не претерпевают изменений при воздействии высоких температур.
5. Химически стойкими, если они не претерпевают изменений при воздействии химических реагентов.
I-1-26. Строительные материалы и конструкции по степени возгораемости в соответствии с противопожарными требованиями Строительных Норм и Правил (СНиП) Госстроя СССР разделяются на три группы в соответствии с табл. I-1-1.
Таблица I-1-1
Группа возгораемости | Характеристика по возгораемости | |
материалов | конструкций | |
Несгораемые | Под воздействием огня или высокой температуры не воспламеняются, не тлеют и не обугливаются | Выполненные из несгораемых материалов |
Трудносгораемые | Под воздействием огня или высокой температуры с трудом воспламеняются, тлеют или обугливаются и продолжают гореть или тлеть только при наличии источника огня (после удаления источника огня горение и тление прекращаются) | Выполненные из трудносгораемых материалов, а также конструкции из сгораемых материалов, защищенные от огня штукатуркой или облицовкой из несгораемых материалов |
Сгораемые | Под воздействием огня или высокой температуры воспламеняются или тлеют и продолжают гореть или тлеть после удаления источника огня | Выполненные из сгораемых материалов, не защищенные от огня или высоких температур |
Предел огнестойкости строительных конструкций определяется периодом времени, ч, от начала испытания конструкции на огнестойкость до возникновения одного из следующих признаков:
образования в конструкции сквозных трещин;
повышения температуры на необогреваемой поверхности конструкции в среднем более чем на 140 °C или в любой точке этой поверхности более чем на 180 °C, по сравнению с температурой конструкции до испытания, или более 220 °C независимо от температуры конструкции до испытания;
потери конструкцией несущей способности (обрушения).
I-1-27. Квалифицированным обслуживающим персоналом называются лица, имеющие квалификацию, предусмотренную действующими правилами технической эксплуатации и правилами по технике безопасности, сдавшие испытание в объеме, обязательном для данной работы (должности).
I-1-28. Для обозначения обязательности выполнения требований ПУЭ применяются термины: "должно", "необходимо", "следует".
Термин "как правило" означает, что данное решение является лучшим и поэтому должно применяться в большинстве случаев.
Термин "рекомендуется" означает, что данное решение является одним из лучших, но не обязательным.
Термин "допускается" означает, что данное решение является удовлетворительным, а в ряде случаев вынужденным (вследствие стесненных условий, отсутствия необходимого оборудования, материалов и т.п.).
I-1-29. Принятые ПУЭ размеры и нормы с указанием "не менее" являются наименьшими. При выборе наиболее рациональных размеров и норм необходимо учитывать опыт эксплуатации и монтажа, требования по технике безопасности и пожарной безопасности.
Все числовые величины, приведенные в Правилах с предлогами "от" и "до", следует принимать "включительно".
I-1-30. Применяемые в электроустановках электрооборудование (машины, трансформаторы, аппараты, измерительные приборы, аппараты защиты, провода, кабели и пр.), масло для него, а также материалы должны соответствовать требованиям ГОСТ или технических условий, утвержденных в установленном порядке.
На электрооборудовании должны быть таблички с техническими данными, предусмотренными ГОСТ или техническими условиями.
I-1-31. Конструкция, вид исполнения, способ установки и класс изоляции применяемых машин, аппаратов, приборов, кабелей, проводов и прочего электрооборудования должны соответствовать номинальному напряжению сети или электроустановки, условиям окружающей среды и требованиям соответствующих глав ПУЭ.
I-1-32. Применяемое в электроустановках электрооборудование по своим нормированным, гарантийным и расчетным характеристикам должно соответствовать условиям работы данной электроустановки.
I-1-33. Коммутационные аппараты с разрывом цепи в воздухе, применяемые в высокогорных электроустановках, должны быть проверены по условиям отключения при пониженном давлении.
I-1-34. Электрооборудование и связанные с ними конструкции должны быть защищены от коррозии защитными покрытиями, стойкими в отношении воздействия окружающей среды.
Окраска по возможности должна соответствовать общему фону окраски помещений, строительных конструкций и технологического оборудования.
I-1-35. Строительная часть электроустановок (конструкции здания и его элементов, отопление, вентиляция, водоснабжение и пр.) должна выполняться в соответствии с действующими Строительными Нормами и Правилами (СНиП) Госстроя СССР при обязательном выполнении дополнительных требований, приведенных в ПУЭ.
I-1-36. Сооружение электроустановок без постоянного дежурства персонала должно выполняться, как правило, без специальных помещений для пультов и щитов управления, без служебных помещений для персонала, мастерских и лабораторий, без водопровода и канализации на подстанциях и без жилищно-коммунальных и культурно-бытовых сооружений.
I-1-37. Проектирование и выбор вариантов электроустановок должны производиться на основе технико-экономических сравнений, применения простых и надежных схем, опыта эксплуатации, внедрения новейшей техники, наименьшего расхода цветных и других дефицитных материалов, оборудования и т.п.
I-1-38. В электроустановках должна быть обеспечена возможность легкого распознавания частей, относящихся к отдельным их элементам (простота и наглядность схем, надлежащее расположение электрооборудования, надписи, маркировка, расцветка).
Шины должны быть окрашены в следующие цвета:
1. При переменном токе: фаза А - желтый, фаза В - зеленый и фаза С - красный; нулевые шины: при изолированной нейтрали - белый, при заземленной нейтрали - черный цвет (см. также I-7-69).
Резервная шина при переменном токе окрашивается в цвет резервируемой фазы.
2. При однофазном токе: проводник, присоединенный к началу обмотки источника питания, - в желтый, к концу обмотки - красный цвет.
Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, окрашиваются в цвет соответствующей фазы трехфазного тока.
3. При постоянном токе: положительная шина (+) - красный, отрицательная (-) - синий и нейтральная - белый цвет.
1. В закрытых распределительных устройствах при переменном трехфазном токе шины должны быть окрашены в следующие цвета:
а) сборные шины при вертикальном расположении: верхняя шина (А) - желтый, средняя шина (В) - зеленый, нижняя шина (С) - красный цвет. При расположении шин горизонтально, наклонно или по треугольнику: шина, наиболее удаленная от персонала, (А) - желтый, средняя (В) - зеленый и ближайшая к персоналу (С) - красный цвет;
б) ответвления от сборных шин: левая шина (А) - желтый, средняя шина (В) - зеленый, правая шина (С) - красный цвет, если смотреть на шины из коридора обслуживания (при наличии трех коридоров - из центрального).
2. В открытых распределительных устройствах при переменном трехфазном токе шины должны быть окрашены в следующие цвета:
а) сборные и обходные шины: шина (А), ближайшая к силовым трансформаторам, - желтый, средняя шина (В) - зеленый, отдаленная (С) - красный цвет;
б) ответвления от системы сборных шин; левая шина (А) - желтый, средняя шина (В) - зеленый, правая шина (С) - красный цвет, если смотреть из открытого распределительного устройства на выводы от трансформаторов;
в) в открытых электроустановках с гибкой ошиновкой расцветка фаз производится путем окраски арматуры изоляторов на аппаратах (см. также II-2-9).
3. При постоянном токе шины должны быть окрашены в следующие цвета:
а) сборные шины, расположенные вертикально: верхняя шина, нейтральная - белый, средняя (-) - синий, нижняя (+) - красный цвет;
б) сборные шины, расположенные горизонтально: шина нейтральная, наиболее удаленная, - белый, средняя (-) - синий, ближайшая (+) - красный цвет, если смотреть на шины из коридора обслуживания;
в) ответвления от сборных шин: левая шина, нейтральная - белый, средняя (-) - синий, правая (+) - красный, если смотреть на шины из коридора обслуживания.
4. В отдельных случаях допускаются отступления от требований, приведенных в п. п. 1 - 3, в отношении чередования окраски крайних шин, если выполнение их связано с существенным усложнением монтажа или необходимостью установки специальных скруточных опор вблизи шин подстанций для транспозиции проводов ВЛ (см. также II-5-6).
I-1-41. Для защиты установок связи от опасных и мешающих влияний электроустановок должны приниматься меры в соответствии с действующими Правилами ограждения установок связи от вредного действия силовых электроустановок, а для защиты радиоустановок - с требованиями по подавлению промышленных радиопомех.
надлежащей изоляции, а в отдельных случаях - повышенной;
соответствующих разрывов до токоведущих частей или их закрытия;
защитных ограждений;
блокировки аппаратов и ограждений для предотвращения ошибочных операций;
надежного и быстродействующего автоматического отключения случайно оказавшихся под напряжением частей электрооборудования и поврежденных участков сети;
заземления корпусов электрооборудования и элементов установок, могущих оказаться под напряжением;
выравнивания потенциалов, разделяющих трансформаторов, напряжений 36 в и ниже;
предупредительной сигнализации, надписей и плакатов;
защитных средств.
I-1-43. В сетях напряжением до 1000 в в местах, где по условиям безопасности электроприемники не могут питаться непосредственно от сети, следует применять разделяющие трансформаторы либо понижающие трансформаторы с вторичным напряжением 36 в и ниже.
При применении этих трансформаторов необходимо руководствоваться нижеследующим:
1. Разделяющие трансформаторы служат для отделения электроприемников от первичной сети и сети заземления. Они должны удовлетворять специальным техническим условиям в отношении повышенной надежности конструкции и повышенных испытательных напряжений.
2. От разделяющих трансформаторов разрешается питание только одного электроприемника с защитой плавкой вставкой или током уставки автомата на первичной стороне не более 15 а.
Вторичное напряжение разделяющих трансформаторов должно быть не выше 380 в.
3. Заземление вторичной обмотки разделяющих трансформаторов и питающихся от них электроприемников запрещается.
Корпус трансформатора должен быть заземлен.
4. Понижающие трансформаторы с вторичным напряжением 36 в и ниже могут служить в качестве разделяющих, если они удовлетворяют требованиям, приведенным в п. п. 1, 2 и 3.
Если понижающие трансформаторы не являются разделяющими, то следует заземлять корпус трансформатора, один из выводов, либо нейтраль или среднюю точку вторичной обмотки.
I-1-44. В электропомещениях с установками напряжением до 1000 в голые и изолированные токоведущие части, доступные прикосновению, допускаются без защиты от него, если по местным условиям такая защита не является необходимой для каких-либо иных целей (например, для защиты от механических воздействий); доступные прикосновению части должны быть расположены таким образом, чтобы нормальное обслуживание не было сопряжено с опасностью прикосновения к ним.
I-1-45. В жилых, общественных, торговых и тому подобных помещениях защитные закрытия токоведущих частей должны быть сплошные. В помещениях производственных и электропомещениях допускаются также сетчатые и дырчатые защитные закрытия.
I-1-46. Ограждения и закрытия должны быть выполнены таким образом, чтобы снятие или открывание их возможно было лишь при помощи ключей или инструментов.
I-1-47. Все ограждения и защитные закрытия должны обладать в соответствии с местными условиями достаточной механической прочностью. При напряжении выше 1000 в толщина металлических закрытий должна быть не менее 1 мм. Защитные закрытия проводов по возможности должны быть введены в машины, аппараты и приборы.
I-1-48. Для защиты обслуживающего персонала от поражения электрическим током, от действия электрической дуги и т.п. все электроустановки должны быть снабжены защитными средствами в соответствии с действующими "Правилами пользования и испытания защитных средств, применяемых в электроустановках", утвержденных Государственным производственным комитетом по энергетике и электрификации СССР и Президиумом ЦК профсоюза рабочих электростанций и электропромышленности.
I-1-49. Безопасность электроустановок, содержащих маслонаполненное электрооборудование и аппараты, а также оборудование, покрытое и пропитанное маслами, лаками, битумами и т.п., в отношении пожара обеспечивается требованиями, приведенными в соответствующих главах ПУЭ.
Кроме того, указанные электроустановки при сдаче их в эксплуатацию должны быть снабжены противопожарными средствами и инвентарем в соответствии с местными инструкциями, согласованными с органами Государственного пожарного надзора.
I-1-50 <*>. Присоединение электроустановки к энергосистеме производится по согласованию с соответствующей энергосистемой в соответствии с "Правилами пользования электрической энергией", а также заданными техническими условиями на присоединение, в которых указываются:
--------------------------------
<*> Согласовано с Госстроем СССР 29 апреля 1953 г.
1. Необходимость проработки варианта (на базе теплового потребления объекта) сооружения ТЭЦ, связанной с энергосистемой.
2. Данные о других потребителях в районе проектирования нового объекта.
3. Точка присоединения (подстанция, электростанция или линия электропередачи), ориентировочные уровни напряжения в точках присоединения.
4. Напряжения, при которых возможно выполнение питающих воздушных или кабельных линий, ожидаемый ориентировочный уровень напряжения и средства его регулирования, требования к трассе линии; для сверхлимитных объектов указывается необходимость разработки вариантов в отношении числа цепей и их сечений.
5. Обоснованная необходимость в производстве работ по усилению существующей сети в связи с появлением нового объекта (увеличение сечений, замена и увеличение трансформаторной мощности и др.).
6. Специфические требования к подстанциям и устройствам потребителей, к которым присоединяются питающие линии энергосистемы (необходимость автоматической защиты на вводах, допустимость параллельной работы питающих линий, необходимость резервных ячеек).
7. Расчетные величины токов короткого замыкания.
8. Требования к релейной защите, автоматике, изоляции, защите от перенапряжений.
9. Мероприятия по коэффициенту мощности.
10. Требования к учету электроэнергии.
11. Условия присоединения печных электроустановок, установок токов высокой частоты и др.
12. Требования к подсобным и вспомогательным сооружениям (связь и др.).
13. Рекомендации о применении типовых проектов энергосооружений и установок.
Проекты электроустановок должны быть также согласованы с заинтересованными организациями, ведомствами и т.п., интересы которых затрагиваются при сооружении электроустановок.
I-1-51. Законченные строительством электроустановки и установленное в них электрооборудование должны быть подвергнуты приемо-сдаточным испытаниям в соответствии с гл. I-8.
I-1-52. Законченные строительством электроустановки вводятся в промышленную эксплуатацию только после приемки их приемочными комиссиями согласно действующим положениям или инструкциям. Акт комиссии подлежит утверждению организацией, назначившей комиссию.
ЭЛЕКТРИЧЕСКИЕ СЕТИ И ЭЛЕКТРОСНАБЖЕНИЕ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС 2 июля 1956 г.; внесены изменения этими же организациями решением N 15/Э от 4 декабря 1958 г., а также Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 20 августа 1963 г.
I-2-1. Настоящая глава Правил распространяется на электрические сети энергосистем, промышленных предприятий, городов и др.
Электроснабжение подземных, тяговых и тому подобных установок, кроме требований настоящей главы, должно соответствовать также требованиям специальных правил.
I-2-2. Энергетической системой (энергосистемой) называется совокупность электростанций, линий электропередачи, подстанций и тепловых сетей, связанных в одно целое общностью режима и непрерывностью процесса производства и распределения электрической и тепловой энергии.
I-2-3. Электрической системой называется часть энергосистемы, состоящая из генераторов, распределительных устройств, электрических сетей (подстанций и линий электропередачи различных напряжений) и электроприемников.
I-2-4. Подстанцией называется - см. IV-2-5.
I-2-5. Распределительным пунктом (РП) называется подстанция промышленного предприятия или городской электрической сети, предназначенная для приема и распределения электроэнергии на одном напряжении без преобразования и трансформации.
I-2-6. Центром питания (ЦП) называется распределительное устройство генераторного напряжения электростанции или распределительное устройство вторичного напряжения понизительной подстанции энергосистемы, имеющей устройство для регулирования напряжения, к которому присоединены распределительные сети данного района.
I-2-7. Независимым источником питания называется источник питания данного объекта, на котором сохраняется напряжение при исчезновении его на других источниках.
К числу независимых источников питания относятся распределительные устройства двух электростанций или центров питания, а также две секции сборных шин электростанции или подстанции при одновременном соблюдении следующих двух условий: 1. каждая из секций в свою очередь имеет питание от независимого источника; 2. секции не связаны между собой или имеют связь, автоматически отключаемую при нарушении нормальной работы одной из секций.
I-2-8. Глубоким вводом называется система электроснабжения с приближением высшего напряжения к электроустановкам потребителей с наименьшим количеством ступеней промежуточной трансформации и аппаратов.
I-2-9. Питающей линией называется линия, питающая РП или подстанцию от ЦП, без распределения электроэнергии по ее длине.
I-2-10. Распределительной линией называется линия, питающая ряд трансформаторных подстанций от ЦП или РП, или вводы к электроустановкам потребителей.
I-2-11. Встречным регулированием напряжения называется такое регулирование, при котором на шинах электростанций и понизительных подстанций в часы максимума нагрузки поддерживается повышенное, а в часы минимума нагрузки - пониженное напряжение.
I-2-12. Вопросы электроснабжения электроустановок потребителей, в том числе выбор числа и расположения подстанций, должны решаться комплексно с учетом состояния общей энергетики данного района (наличие гидроресурсов, местного или отбросного топлива, потребления тепла, возможности питания от крупных электростанций, находящихся в соседних районах), выявления всех потребителей и перспектив развития народного хозяйства района на ближайшие 10 лет, а также с учетом условий резервирования.
I-2-13. Преимущества проектируемого варианта электроснабжения устанавливаются сравнением первоначальных затрат и годовых расходов с учетом срока окупаемости в 5 - 8 лет и технических качеств. При равенстве показателей или небольших преимуществах (10 - 15%) сети низшего напряжения предпочтение должно быть отдано сети более высокого напряжения.
I-2-14. Проектирование, строительство и реконструкция электрических сетей (энергосистем, промышленных и городских) должны выполняться с выявлением очередности развития и возможности последующего их расширения с учетом перспектив развития на срок не менее 10 лет.
I-2-15. Пропускная способность линий электропередачи и трансформаторов для связи с энергосистемой промышленного предприятия, имеющего собственную электростанцию, должна обеспечивать:
1. Выпуск избыточной мощности электростанций в энергосистему при всех возможных режимах.
2. Пропуск недостающей мощности на электростанции при выходе из работы (авария, плановый ремонт, проверка) наиболее мощного генератора.
I-2-16. Все электростанции, находящиеся в одном районе, независимо от их ведомственной принадлежности должны объединяться на параллельную работу.
Близко расположенные энергосистемы должны соединяться между собой.
I-2-17. С целью уменьшения в электрических сетях резервов рекомендуется устройство связей между сетями различных ведомств (промышленные предприятия, коммунально-бытовые потребители и др.) для взаимного резервирования нагрузок.
I-2-18. Промышленные предприятия с нагрузкой, меньшей чем пропускная способность применяемых в данной сети питающих линий, должны питаться объединенно с коммунально-бытовыми потребителями.
Крупные промышленные предприятия, нагрузка которых обеспечивает высокое использование пропускной способности питающих линий, должны питаться отдельно по собственным линиям.
При сооружении вне населенного пункта нового промышленного предприятия, когда вблизи него создаются новый город или поселок, которые могут питаться от электрических сетей этого предприятия, схемой электроснабжения должна быть предусмотрена возможность выделения указанной коммунально-бытовой нагрузки на самостоятельные питающие линии.
I-2-19. Электрические сети напряжением 6 - 35 кв должны работать с изолированной или заземленной через дугогасящие аппараты нейтралью.
Компенсация емкостного тока замыканий на землю при помощи дугогасящих аппаратов должна применяться:
1. В сетях напряжением 35 кв - при токах замыкания на землю более 10 а.
2. В сетях напряжением 15 - 20 кв - при токах замыкания на землю более 15 а.
3. В сетях напряжением 6 - 10 кв - при токах замыкания на землю более 30 и 20 а соответственно.
4. В схемах 6 - 20 кв блоков генератор - трансформатор - при токах замыкания на землю более 5 а.
При токах замыкания на землю 50 а и более рекомендуется не менее двух дугогасящих катушек.
I-2-20. Подстанции, как правило, должны проектироваться с учетом эксплуатации их без постоянного дежурства персонала с применением устройств автоматики, а в случаях необходимости - простейших устройств телемеханики и сигнализации об аварийных отключениях и т.п.
Щиты управления должны предусматриваться только на узловых подстанциях, питающих другие подстанции.
I-2-21. При выполнении телефонной связи между подстанциями, распределительными устройствами, с диспетчерским персоналом или с персоналом, осуществляющим руководство электрохозяйством промышленного предприятия, должны быть максимально использованы межцеховая и городская телефонные связи и т.п.
I-2-22. Все электрооборудование присоединений реактированных линий следует выбирать из расчета токов короткого замыкания за реактором (см. также I-4-7).
1) трансформаторов напряжения, зарядного тока сборных шин и оборудования;
2) зарядного тока кабельных линий напряжением до 10 кв длиною до 10 км;
3) уравнительного тока линий при условии, что разность напряжений на разъединителе или отделителе после отключения составит не более 2% номинальной величины;
4) тока замыкания на землю: 5 а - для линий напряжением 20 - 35 кв и 30 а - для линий напряжением 10 кв и ниже.
Разрешается также производство операций по:
разземлению и заземлению разъединителями нейтрали трансформаторов;
отключению и включению разъединителями дугогасящих катушек (при отсутствии в сети замыкания на землю);
включению и отключению обходных разъединителей (при включенном шунтируемом ими выключателе).
Определение мощности ненагруженных силовых трансформаторов и длины воздушных линий электропередачи в зависимости от напряжения, которые допускается отключать и включать стандартными разъединителями и отделителями, а также способ установки разъединителей и отделителей и расстояние между их полюсами производится в соответствии с действующими директивными материалами.
I-2-24. В качестве оперативного тока на подстанциях должен применяться переменный ток во всех случаях, когда это возможно и ведет к упрощению и удешевлению электроустановок.
I-2-25. В сетях следует по возможности применять воздушные линии электропередачи вместо кабельных, при этом при числе линий две и более - двухцепные и с большим числом цепей.
Рекомендуется широко применять голые токопроводы для канализации электроэнергии взамен большого числа кабелей с прокладкой их в шинных туннелях, закрытых эстакадах (галереях), открыто на опорных конструкциях и т.п.
Рекомендуется также совместная подвеска на опорах линий электропередачи проводов линий разных напряжений и назначений в соответствии с требованиями, приведенными в гл. II-4 и II-5.
I-2-26. Выбор сечений проводов, кабелей и шин следует производить с учетом:
1) экономической плотности тока в соответствии с гл. I-3;
2) пропускной способности по нагреву при нормальном и аварийном режимах в соответствии с гл. I-3;
3) потери напряжения в нормальном и аварийном режимах, выбранных в соответствии с I-2-42;
4) устойчивости при режиме короткого замыкания в соответствии с гл. I-4;
5) данных механического расчета;
6) режимов короткого замыкания (I-4-2, п. 1, б);
7) короны (I-3-27).
ЭЛЕКТРОСНАБЖЕНИЯ
I-2-27. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории:
1-я категория - электроприемники, нарушение электроснабжения которых может повлечь за собой: опасность для жизни людей, значительный ущерб народному хозяйству, повреждение оборудования, массовый брак продукции, расстройство сложного технологического процесса, нарушение особо важных элементов городского хозяйства.
2-я категория - электроприемники, перерыв в электроснабжении которых связан с массовым недоотпуском продукции, простоем рабочих, механизмов и промышленного транспорта, нарушением нормальной деятельности значительного количества городских жителей.
3-я категория - все остальные электроприемники, не подходящие под определения 1-й и 2-й категорий (например, электроприемники цехов несерийного производства, вспомогательных цехов, небольшие поселки и т.п.).
I-2-28. Электроприемники 1-й категории должны обеспечиваться электроэнергией от двух независимых источников питания, и перерыв их электроснабжения может быть допущен лишь на время автоматического ввода резервного питания.
При небольшой мощности электроприемников 1-й категории в качестве второго источника питания могут быть использованы передвижные электростанции, аккумуляторные батареи, двигатели внутреннего сгорания или паровые и т.п., а также перемычки на низшем напряжении от ближайшего пункта, имеющего независимое питание с автоматическим включением резерва (АВР).
Если автоматическим резервированием электроснабжения нельзя обеспечить необходимой непрерывности технологического процесса, последний должен обслуживаться двумя или большим числом совместно действующих технологических агрегатов одинакового назначения, приводы которых питаются от независимых источников питания, если это экономически целесообразно.
Дополнительные мероприятия для повышения надежности электроснабжения электроприемников или электроустановок в целом допускаются только как исключение для особых объектов, при этом такое решение может быть принято проектной организацией лишь по согласованию с энергосистемой.
I-2-29. Для электроприемников 2-й категории допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.
Допускается питание электроприемников 2-й категории по одной воздушной линии напряжением 6 кв и выше. При питании электроприемников по кабелям допускается питание одной линией, но расщепленной не менее чем на два кабеля, присоединенных через самостоятельные разъединители.
При наличии централизованного резерва допускается питание электроприемников 2-й категории одним трансформатором.
I-2-30. Для электроприемников 3-й категории допустимы перерывы электроснабжения на время, необходимое для ремонта или замены поврежденного элемента системы электроснабжения, но не более одних суток.
I-2-31. При строительстве и реконструкции электрических сетей необходимо стремиться к осуществлению надежных простых схем электроснабжения и применению повышенных напряжений. Источники питания следует максимально приближать к центрам нагрузки промышленных предприятий и городов путем устройства глубоких вводов напряжением 500 - 110 кв, сооружения подстанций вблизи центров нагрузки или непосредственно у цехов и внутри них, разукрупнения подстанций и т.п.
Для питания электроустановок отдельных потребителей рекомендуется широко применять глухие ответвления как от одиночных, так и от параллельных линий с установкой на этих ответвлениях разъединителей и отделителей.
Должны также широко применяться простейшие схемы подстанций без силовых выключателей на вводах, без сборных шин на стороне высшего напряжения или с одной системой шин и т.п.
Двойная система шин допускается при наличии обоснования в каждом отдельном случае.
1. При необходимости аварийного переключения вводов или параллельной их работе.
2. На вводах крупных узловых и транзитных подстанций.
Вопрос об установке выключателей на вводах подстанции предприятия, питающейся непосредственно от энергосистемы, должен согласовываться с последней.
Установка на вводах выключателей, служащих только для целей коммутации и не снабженных релейной защитой (неавтоматических), допускается лишь в исключительных случаях, когда параметры выключателей нагрузки недостаточны, а применение для коммутации разъединителей недопустимо по условиям эксплуатации.
I-2-33. Предохранители напряжением выше 1000 в в сочетании с разъединителями или выключателями нагрузки рекомендуется применять для защиты от коротких замыканий с установкой их на всех трех фазах линий, силовых трансформаторах (см. I-2-23) и батарей конденсаторов в случаях, когда эти аппараты:
1. Соответствуют параметрам сети (напряжение, ток, ток короткого замыкания).
2. Обеспечивают селективность и надежную чувствительность действий.
I-2-34. Межсекционные силовые выключатели на сборных шинах следует предусматривать лишь при необходимости автоматического включения резерва или на крупных узловых подстанциях.
В остальных случаях секционирование шин следует производить разъединителями. Выключатели нагрузки применять для секционирования шин не рекомендуется.
I-2-35. В схемах распределительных устройств ЦП должно быть учтено ограничение мощности короткого замыкания в питающихся от них промышленных и городских электрических сетях до величин наибольших допустимых разрывных мощностей установленных в этих сетях выключателей.
При ограничении мощности короткого замыкания путем установки реакторов на отходящих линиях допускается установка одного общего реактора для двух и более линий при условии, что каждая линия присоединяется через свой разъединитель. В этих случаях рекомендуется применение расщепленных реакторов.
I-2-36. Электрические сети должны, как правило, рассчитываться на полную нагрузку электроприемников потребителей при аварийных режимах. Допускается проектирование отдельных подстанций с расчетом на автоматическое отключение в аварийном режиме части менее ответственных электроприемников.
I-2-37. <*> При решении вопросов резервирования следует учитывать перегрузочную способность электрооборудования, а также наличие резерва в технологическом оборудовании объекта.
--------------------------------
<*> Настоящий параграф согласован с Московским трансформаторным заводом (решение N 15/Э от 14 декабря 1958 г. Технического управления МЭС и Государственной инспекции по промэнергетике и энергонадзору МЭС).
Рекомендуется широкое применение "складского" и "передвижного" резервирования масляных трансформаторов, допуская при аварийных режимах перегрузку трансформаторов на 40% на время максимумов общей суточной продолжительности не более 6 ч в течение не более 5 суток. При этом коэффициент заполнения суточного графика нагрузки трансформатора в условиях его перегрузки должен быть не более 0,75, т.е.
При этом в жаркое время года в случаях необходимости следует применять искусственное охлаждение (см. также I-3-5).
I-2-38. При расчете аварийных режимов не должно учитываться совпадение аварийных и ремонтных отключений нескольких участков сети или линий электропередачи.
I-2-39. Все линии электропередачи системы электроснабжения должны, как правило, нагружаться с соблюдением токораспределения, отвечающего наименьшим потерям электроэнергии. Исключения допускаются для коротких резервных перемычек.
I-2-40. При проектировании электрических сетей (районных, промышленных, городских) должно предусматриваться широкое применение автоматического повторного включения (АПВ) и автоматического ввода резерва (АВР) для электроустановок всех потребителей.
Схемы взаимного резервирования питания электроустановок потребителей должны выполняться в увязке с расстановкой автоматов разгрузки энергосистемы по частоте (АЧР).
I-2-41. При выборе схемы внутризаводского распределения электроэнергии и конфигурации сети необходимо параллельные технологические потоки и взаимно резервирующие друг друга технологические агрегаты питать от разных подстанций, РП или линий электропередачи или же от различных секций шин одной подстанции.
I-2-42. Уровни напряжения в соответствующих точках электрической сети должны определяться для максимального и минимального режимов нагрузки. Расчет отклонений напряжения в электрических сетях должен производиться на основе следующих исходных данных:
1. Отклонение напряжения на зажимах электродвигателей от номинального, как правило, должно быть не более +/- 5%; в отдельных случаях допускаются отклонения выше номинального до +10%.
2. Снижение напряжения у наиболее удаленных ламп внутреннего рабочего освещения промышленных предприятий и общественных зданий, а также прожекторных установок наружного освещения должно быть не более 2,5% номинального напряжения ламп, а у наиболее удаленных ламп освещения жилых зданий, аварийного освещения и наружного освещения, выполненного светильниками, не более 5%. Наибольшее напряжение на лампах, как правило, должно быть не более 105% номинального напряжения ламп.
3. При аварийных режимах напряжение на лампах не должно снижаться более чем на 12% от их номинального напряжения.
I-2-43. При нормальных режимах работы энергосистемы на шинах электростанций и на шинах вторичного напряжения подстанций напряжением 35 кв и выше должно быть обеспечено встречное регулирование напряжения в пределах от 0 до +5% номинального напряжения сети.
I-2-44. При нормальном режиме работы ЦП в периоды снижения суммарной нагрузки до 30% и ниже от наибольшей ее величины напряжение на шинах должно поддерживаться на уровне номинального напряжения сети, а в периоды максимума - превышать его не менее чем на 5%. При необходимости и при возможности по режиму ЦП допускается повышать напряжение на шинах в часы максимума до 10%, если при этом отклонение напряжения у ближайших потребителей не превысит наибольшей допустимой величины.
I-2-45. Для регулирования напряжения следует широко применять трансформаторы с автоматическим регулированием напряжения под нагрузкой с диапазоном регулирования 15 - 20%.
Кроме того, должно быть рассмотрено также применение следующих местных средств регулирования напряжения:
вольтодобавочных трансформаторов;
синхронных электродвигателей;
синхронных компенсаторов;
ручного или автоматического регулирования мощности батарей конденсаторов;
связей на напряжения до 1000 в между подстанциями, позволяющими отключать часть трансформаторов в режиме наименьших нагрузок.
I-2-46. Вопрос выбора напряжения и системы питания силовых и осветительных цеховых электросетей напряжением 660 в и ниже должен решаться комплексно во взаимной увязке.
При питании силовых и осветительных электроприемников от общих трансформаторов схема электрической сети должна позволять в нерабочие часы и в выходные дни отключать трансформаторы с переводом питания дежурного освещения на отдельные трансформаторы малой мощности или через перемычки на один из оставляемых в работе трансформаторов.
I-2-47. Средневзвешенный коэффициент мощности электроустановок, присоединяемых к электрическим сетям, должен быть не ниже 0,92 - 0,95.
Уменьшение указанной величины допускается в каждом отдельном случае лишь по согласованию с энергосистемой в случае наличия избытков реактивной мощности в энергосистеме и питания электроустановки потребителя непосредственно от шин генераторов электростанций.
I-2-48. Установка на предприятиях всех видов компенсирующего электрооборудования допускается только с разрешения энергосистемы.
I-2-49. Потребители на основании анализа режимов работы электрооборудования должны разработать и осуществить наиболее рациональные мероприятия по повышению коэффициента мощности в соответствии с действующими руководящими указаниями по повышению коэффициента мощности.
I-2-50. Отнесение электроприемников городских электрических сетей к категориям по степени обеспечения надежности их электроснабжения (см. I-2-27) должно производиться в соответствии с нижеследующим:
1. К 1-й категории относятся ответственные электроприемники:
особых технических и силовых установок, как то: высотных (выше 16 этажей) зданий (пожарные насосы, лифты и аварийное освещение), узлов радиосвязи, телеграфа, телефонных станций, противопожарных, водопроводных, канализационных и т.п.;
сооружений и объектов с массовым скоплением людей, действующих при искусственном освещении (театры, кино, клубы, крупные стадионы, универмаги и т.п.).
К этой категории относятся также комплексы электроприемников:
особых лечебных помещений, как то: операционных палат больниц и родильных домов, пунктов неотложной помощи и т.п.;
групп городских потребителей с общей нагрузкой более 10000 ква.
При наличии в городе только одного источника питания требования в части резервирования электроприемников 1-й категории от двух независимых источников питания допускается снизить до реальных возможностей, обеспечиваемых данным источником питания. При этом в качестве резервных источников питания могут применяться аккумуляторные батареи, мелкие дизельные электростанции и т.п.
2. Ко 2-й категории относятся ответственные электроприемники силовых установок, технология которых ограничивает допустимые перерывы в электроснабжении.
К этой категории относятся также комплексы электроприемников:
всех зданий высотой более 5 этажей;
административно-общественных зданий;
лечебных и детских учреждений, школ и учебных заведений;
групп городских потребителей с общей нагрузкой электроприемников от 300 до 10000 ква - для кабельных сетей или от 1000 ква и более - для воздушных сетей.
Для отдельных электроприемников 2-й категории, допускается резервирование электроснабжения в аварийных случаях путем устройства временных перемычек на стороне низшего напряжения шланговым проводом протяженностью порядка 50 м.
I-2-51. Обеспечение питания электроприемников городских электрических сетей должно производиться в соответствии с I-2-28, I-2-29 и I-2-30.
Для электроприемников 2-й категории рекомендуется применение автоматических или телемеханических устройств для ввода резерва, если их применение увеличивает капитальные затраты на сооружение городских электрических сетей не более чем на 15%, а также в том случае, когда увеличение капитальных затрат более чем на 10 - 20% компенсируется снижением численности обслуживающего персонала и потерь электроэнергии в сетях в пределах срока окупаемости (5 - 8 лет). В остальных случаях следует применять ручной ввод резерва.
Воздушные линии до 1000 в для питания электроприемников жилых и общественных зданий рекомендуется осуществлять нерезервируемыми.
I-2-52. При составлении генерального плана развития города необходимо предусматривать разработку перспективной схемы электроснабжения города в объеме энергобаланса потребителей, определение источников питания для покрытия потребной мощности сетей и подстанций напряжением 35 кв и выше, а также принципиальное решение в части схем городских электрических сетей всех напряжений.
I-2-53. Проекты сетей должны предусматривать возможность осуществления городских электрических сетей по частям с учетом очередности застройки и роста нагрузок.
I-2-54. В случаях, когда существующая сеть по ее техническому составу и состоянию не может нормально работать из-за значительного роста нагрузок, а также при росте нагрузок к расчетному сроку проектирования более 50% следует рассматривать вопрос о полной реконструкции городских электрических сетей.
I-2-55. Сечение кабельных линий для удовлетворения нагрузок первой очереди застройки должно выбираться с учетом общей схемы питания данного участка.
I-2-56. Расчетные электрические нагрузки электроприемников потребителей, присоединямых к сети напряжением до 380 в, должны определяться по действующим директивным указаниям.
Для первой очереди развития воздушных сетей напряжением 127 - 380 в в существующих районах жилой застройки расчетные нагрузки допускается определять путем измерения существующих нагрузок с учетом 5 - 15% ежегодного прироста. Если при измерениях напряжение и освещенность будут ниже нормальных, то это должно корректироваться при расчетах.
I-2-57. Рекомендуется принимать следующие коэффициенты участия в максимуме к расчетным нагрузкам потребителей, определенным с учетом коэффициента спроса:
1,0 - для линий сети напряжением до 380 в и сетевых трансформаторов;
0,9 - для линий распределительной сети напряжением 3 - 20 кв;
0,81 - для питающей сети напряжением 3 - 20 кв.
I-2-58. Коэффициент спроса для расчета групповой сети освещения зданий, всех звеньев сети аварийного освещения, а также сети наружного освещения следует принимать равным 1,0.
I-2-59. При отсутствии данных обследований коэффициент спроса для расчета питающей сети рабочего освещения зданий следует принимать равным:
1,0 - для торговых помещений, а также для мелких зданий производственного характера;
0,95 - для производственных зданий, состоящих из отдельных крупных пролетов;
0,9 - для библиотек, зданий административного назначения и помещений общественного питания;
0,85 - для производственных зданий, состоящих из нескольких отдельных помещений;
0,8 - для лечебных, детских и учебных учреждений, конторско-бытовых и лабораторных зданий.
I-2-60. Целесообразность сооружения РП должна быть обоснована сравнением с вариантом непосредственного питания распределительных сетей от ЦП.
I-2-61. Питающие сети напряжением выше 1000 в во всех случаях должны сооружаться по схемам с автоматическим резервированием вводов в РП.
I-2-62. В сетях с автоматическим резервированием питания электроприемников допускается сигнализация аварийных отключений выключателей в РП на диспетчерский пункт.
I-2-63. Для сетей всех напряжений рекомендуется применение в районах застройки более пяти этажей - подземных кабельных линий, а до пяти - воздушных линий.
I-2-64. В случае применения в городских электрических сетях с воздушными линиями разделяющих трансформаторов для защиты от грозовых перенапряжений ЦП, имеющих генераторы и компенсаторы, следует рассматривать техническую целесообразность повышения напряжения воздушных линий до 20 кв с использованием указанных трансформаторов в качество повышающих и осуществления сетей на этом напряжении.
I-2-65. Городские электрические сети напряжением выше 1000 в должны выполняться трехфазными с изолированной нейтралью, как правило, при напряжении не ниже 10 кв. При расширении или реконструкции городских электрических сетей напряжением 6 кв следует переходить на напряжение 10 кв, допуская использование проложенных кабелей 6 кв на напряжение 10 кв после проведения профилактических испытаний напряжением 40 кв постоянного тока и устранения выявленных дефектов.
I-2-66. В новых городах и районах новой сплошной застройки существующих городов распределительные сети должны выполняться трехфазными четырехпроводными с наглухо заземленной нейтралью при напряжении 380/220 в. При реконструкции сетей рекомендуется это же напряжение, а при наличии технико-экономических обоснований 220/127 в. В последнем случае использование существующих трехжильных кабелей допускается или путем применения в качестве нулевой жилы свинцовых и алюминиевых оболочек, или путем применения нейтралеров.
I-2-67. Присоединение электродвигателей и иных нагрузок к распределительной электрической сети или к вводам ТП напряжением 380 в допускается при условии, если колебания напряжения при включении их не будут превышать 2,5% номинального напряжения сети. При числе включений менее 5 раз в сутки колебания напряжения не ограничиваются.
I-2-68. Вся сеть от ЦП до электроприемников должна быть проверена на допустимые отклонения напряжения с учетом режимов напряжения на шинах ЦП.
I-2-69. В случаях, если отклонения напряжения получаются больше соответствующих пределов, необходимо предусматривать в сетях соответствующие технические мероприятия по регулированию напряжения.
I-2-70. При определении отклонения напряжения во внутридомовых сетях потери напряжения до наиболее удаленного электроприемника должны учитываться в размерах до 2,5%.
ВЫБОР ПРОВОДНИКОВ ПО НАГРЕВУ, ЭКОНОМИЧЕСКОЙ ПЛОТНОСТИ
ТОКА И ПО УСЛОВИЯМ КОРОНЫ
--------------------------------
<*> Утверждена техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС 2 июля 1956 г.; внесены изменения Союзглавэнерго решениями N Э-8/60 от 9 апреля 1960 г. и N Э-28/60 от 21 декабря 1960 г. и Техническим управлением Государственного производственного комитета по энергетике и электрификации СССР 20 августа 1963 г.
I-3-1. Настоящая глава Правил распространяется на выбор сечений электрических проводников (голые и изолированные провода, кабели и шины) по нагреву, экономической плотности тока и по условиям короны. Если сечение проводника, определенное по этим условиям, получается меньше сечения, требуемого по другим условиям (термическая и динамическая устойчивость при токах короткого замыкания, потери и отклонения напряжения, механическая прочность, защита от перегрузки), то должно приниматься наибольшее сечение, требуемое этими условиями.
I-3-2. Проводники любого назначения должны удовлетворять требованиям в отношении предельно допустимого нагрева с учетом не только нормальных, но и аварийных режимов, а также периодов ремонтов и возможных неравномерностей распределения токов между линиями, секциями шин и т.п. При проверке на нагрев принимается получасовой максимум токовой нагрузки, который представляет собой наибольшую из средних получасовых токовых нагрузок данного элемента сети.
I-3-3. При повторно-кратковременном, кратковременном и тому подобных режимах работы электроприемников (с общей продолжительностью цикла до 10 мин. и продолжительностью рабочего периода не более 4 мин.) в качестве расчетной токовой нагрузки для проверки сечения проводников по нагреву следует принимать токовую нагрузку, приведенную к длительному режиму. При этом:
1. Для медных проводников сечением до 6 кв. мм, а для алюминиевых проводников - до 10 кв. мм токовые нагрузки принимаются как для установок с длительным режимом работы.
2. Для медных проводников сечением более 10 кв. мм, а для алюминиевых проводников - более 16 кв. мм токовые нагрузки принимаются путем умножения на коэффициент
, где ПВ - выраженная в относительных величинах продолжительность рабочего периода (продолжительность включения).
, где ПВ - выраженная в относительных величинах продолжительность рабочего периода (продолжительность включения).I-3-4. Для кратковременного режима работы с длительностью включения не более 4 мин. и перерывами между включениями, достаточными для охлаждения проводников до температуры окружающей среды, наибольшие допустимые токовые нагрузки следует определять по нормам повторно-кратковременного режима (см. I-3-3). При длительности включения более 4 мин., а также при перерывах недостаточной длительности между включениями наибольшие допустимые токовые нагрузки следует определять как для установок с длительным режимом работы.
I-3-5. Для кабелей с бумажной пропитанной изоляцией напряжением 10 кв и ниже перегрузка должна учитываться только для случаев, когда она возможна по условиям технологического процесса или режима эксплуатации. При этом, если в нормальном длительном режиме работы наибольшая нагрузка не превышает 80% полного длительно допустимого тока по нагреву, то допускается на время ликвидации аварийного режима кратковременная перегрузка до 130% на время максимумов продолжительностью не более шести часов в сутки в течение пяти суток.
I-3-6. Нулевые проводники в четырехпроводной системе трехфазного тока должны иметь проводимость не менее 50% фазных проводов; в необходимых случаях она может быть увеличена до 100% проводимости фазных проводников <*>.
--------------------------------
<*> ГОСТ на ряд кабелей предусматривается сечение нулевой жилы с проводимостью менее требуемой, поэтому разрешается применение таких кабелей впредь до соответствующего изменения ГОСТ.
I-3-7. При определении допустимых длительных токовых нагрузок на кабели, голые провода и шины, а также на жесткие и гибкие токопроводы поправочные коэффициенты, приведенные в табл. I-3-36, следует применять только в случаях, когда температура среды значительно отличается от приведенной в I-3-10, I-3-12 и I-3-19 соответственно (районы Крайнего Севера, вечной мерзлоты, тропики и т.п.).
Для голых проводов воздушных линий электропередачи напряжением выше 1000 в поправочные коэффициенты не применяются.
И КАБЕЛИ С РЕЗИНОВОЙ ИЛИ ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ
I-3-8. Допустимые длительные токовые нагрузки на провода с резиновой или полихлорвиниловой изоляцией, шнуры с резиновой изоляцией и кабели с резиновой или пластмассовой изоляцией в свинцовой полихлорвиниловой и резиновой оболочках приведены в табл. I-3-1 - I-3-8 и приняты из расчета нагрева жил +65 °C при окружающей температуре воздуха +25 °C и земли +15 °C.
Таблица I-3-1
ИЗОЛЯЦИЕЙ С МЕДНЫМИ ЖИЛАМИ
Сечение токопроводящей жилы, кв. мм | Провода, проложенные открыто | Токовые нагрузки, а | ||||
Провода, проложенные в одной трубе | ||||||
два одножильных | три одножильных | четыре одножильных | один двухжильный | один трехжильный | ||
0,5 | 11 | - | - | - | - | - |
0,75 | 15 | - | - | - | - | - |
1 | 17 | 16 | 15 | 14 | 15 | 14 |
1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
4 | 41 | 38 | 35 | 30 | 32 | 27 |
6 | 50 | 46 | 42 | 40 | 40 | 34 |
10 | 80 | 70 | 60 | 50 | 55 | 50 |
16 | 100 | 85 | 80 | 75 | 80 | 70 |
25 | 140 | 115 | 100 | 90 | 100 | 85 |
35 | 170 | 135 | 125 | 115 | 125 | 100 |
50 | 215 | 185 | 170 | 150 | 160 | 135 |
70 | 270 | 225 | 210 | 185 | 195 | 175 |
95 | 330 | 275 | 255 | 225 | 245 | 215 |
120 | 385 | 315 | 290 | 260 | 295 | 250 |
150 | 440 | 360 | 330 | - | - | - |
185 | 510 | - | - | - | - | - |
240 | 605 | - | - | - | - | - |
300 | 695 | - | - | - | - | - |
400 | 830 | - | - | - | - | - |
Таблица I-3-2
С АЛЮМИНИЕВЫМИ ЖИЛАМИ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а | |||||
Провода, проложенные открыто | Провода, проложенные в одной трубе | |||||
два одножильных | три одножильных | четыре одножильных | один двухжильный | один трехжильный | ||
2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
4 | 32 | 28 | 28 | 23 | 25 | 21 |
6 | 39 | 36 | 32 | 30 | 31 | 26 |
10 | 60 | 50 | 47 | 39 | 42 | 38 |
16 | 75 | 60 | 60 | 55 | 60 | 55 |
25 | 105 | 85 | 80 | 70 | 75 | 65 |
35 | 130 | 100 | 95 | 85 | 95 | 75 |
50 | 165 | 140 | 130 | 120 | 125 | 105 |
70 | 210 | 175 | 165 | 140 | 150 | 135 |
95 | 255 | 215 | 200 | 175 | 190 | 165 |
120 | 295 | 245 | 220 | 200 | 230 | 190 |
150 | 340 | 275 | 255 | - | - | - |
185 | 390 | - | - | - | - | |
240 | 465 | - | - | - | - | - |
300 | 535 | - | - | - | - | - |
400 | 645 | - | - | - | - | - |
Таблица I-3-3
В МЕТАЛЛИЧЕСКИХ ЗАЩИТНЫХ ОБОЛОЧКАХ И КАБЕЛИ С МЕДНЫМИ
ЖИЛАМИ, С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ В СВИНЦОВОЙ,
ПОЛИХЛОРВИНИЛОВОЙ, НАИРИТОВОЙ ИЛИ РЕЗИНОВОЙ
ОБОЛОЧКАХ, БРОНИРОВАННЫЕ И НЕБРОНИРОВАННЫЕ
Сечение токопроводящей жилы, мм | Токовые нагрузки, а <*> | ||||
Провода и кабели | |||||
одножильные | двухжильные | трехжильные | |||
при прокладке | |||||
в воздухе | в воздухе | в земле | в воздухе | в земле | |
1,5 | 23 | 19 | 33 | 19 | 27 |
2,5 | 30 | 27 | 44 | 25 | 38 |
4 | 41 | 38 | 55 | 35 | 49 |
6 | 50 | 50 | 70 | 42 | 60 |
10 | 80 | 70 | 105 | 55 | 90 |
16 | 100 | 90 | 135 | 75 | 115 |
25 | 140 | 115 | 175 | 95 | 150 |
35 | 170 | 140 | 210 | 120 | 180 |
50 | 215 | 175 | 265 | 145 | 225 |
70 | 270 | 215 | 320 | 180 | 275 |
95 | 325 | 260 | 385 | 220 | 330 |
120 | 385 | 300 | 445 | 260 | 385 |
150 | 440 | 350 | 505 | 305 | 435 |
185 | 510 | 405 | 570 | 350 | 500 |
240 | 605 | - | - | - | - |
--------------------------------
Таблица I-3-4
КАБЕЛИ С АЛЮМИНИЕВЫМИ ЖИЛАМИ, С РЕЗИНОВОЙ ИЛИ ПЛАСТМАССОВОЙ
ИЗОЛЯЦИЕЙ В СВИНЦОВОЙ, ПОЛИХЛОРВИНИЛОВОЙ И РЕЗИНОВОЙ
ОБОЛОЧКАХ, БРОНИРОВАННЫЕ И НЕБРОНИРОВАННЫЕ
Сечение токопроводящей жилы, мм | Токовые нагрузки, а | ||||
одножильные | двухжильные | трехжильные | |||
при прокладке | |||||
в воздухе | в воздухе | в земле | в воздухе | в земле | |
2,5 | 23 | 21 | 34 | 19 | 29 |
4 | 31 | 29 | 42 | 27 | 38 |
6 | 38 | 38 | 65 | 32 | 46 |
10 | 60 | 55 | 80 | 42 | 70 |
16 | 75 | 70 | 105 | 60 | 90 |
25 | 105 | 90 | 135 | 75 | 115 |
35 | 130 | 105 | 160 | 90 | 140 |
50 | 165 | 135 | 205 | 110 | 175 |
70 | 210 | 165 | 245 | 140 | 210 |
95 | 250 | 200 | 295 | 170 | 255 |
120 | 295 | 230 | 340 | 200 | 295 |
150 | 340 | 270 | 390 | 235 | 335 |
185 | 390 | 310 | 440 | 270 | 385 |
240 | 465 | - | - | - | - |
Таблица I-3-5
ШНУРЫ ПЕРЕНОСНЫЕ ШЛАНГОВЫЕ ЛЕГКИЕ И СРЕДНИЕ, КАБЕЛИ
ПЕРЕНОСНЫЕ ШЛАНГОВЫЕ ТЯЖЕЛЫЕ, КАБЕЛИ ШАХТНЫЕ ГИБКИЕ
ШЛАНГОВЫЕ, ПРОЖЕКТОРНЫЕ И ПРОВОДА ПЕРЕНОСНЫЕ
С МЕДНЫМИ ЖИЛАМИ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а <*> | ||
Шнуры, провода и кабели | |||
одножильные | двухжильные | трехжильные | |
0,5 | - | 12 | - |
0,75 | - | 16 | 14 |
1,0 | - | 18 | 16 |
1,5 | - | 23 | 20 |
2,5 | 40 | 33 | 28 |
4 | 50 | 43 | 36 |
6 | 65 | 55 | 45 |
10 | 90 | 75 | 60 |
16 | 120 | 95 | 80 |
25 | 160 | 125 | 105 |
35 | 190 | 150 | 130 |
50 | 235 | 185 | 160 |
70 | 290 | 235 | 200 |
--------------------------------
<*> Токовые нагрузки относятся к шнурам, проводам и кабелям как с заземляющей жилой, так и без таковой.
Таблица I-3-6
КАБЕЛИ ПЕРЕНОСНЫЕ ШЛАНГОВЫЕ С МЕДНЫМИ ЖИЛАМИ,
С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ ДЛЯ ТОРФОПРЕДПРИЯТИЙ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а <*> | Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а <*> | ||||
0,5 кв | 3 кв | 6 кв | 0,5 кв | 3 кв | 6 кв | ||
6 | 44 | 45 | 47 | 35 | 125 | 125 | 130 |
10 | 60 | 60 | 65 | 50 | 155 | 155 | 160 |
16 | 80 | 80 | 85 | 70 | 190 | 195 | - |
25 | 100 | 105 | 105 | - | - | - | - |
--------------------------------
<*> Токовые нагрузки относятся к шнурам, проводам и кабелям как с заземляющей жилой, так и без таковой.
Таблица I-3-7
КАБЕЛИ ШЛАНГОВЫЕ С МЕДНЫМИ ЖИЛАМИ, С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ
ДЛЯ ПЕРЕДВИЖНЫХ ЭЛЕКТРОПРИЕМНИКОВ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а <*> | Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а <*> | ||
3 кв | 6 кв | 3 кв | 6 кв | ||
16 | 85 | 90 | 70 | 215 | 220 |
25 | 115 | 120 | 95 | 260 | 265 |
35 | 140 | 145 | 120 | 305 | 310 |
50 | 175 | 180 | 150 | 345 | 350 |
--------------------------------
Таблица I-3-8
ПРОВОДА С МЕДНЫМИ ЖИЛАМИ, С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ
ДЛЯ ЭЛЕКТРИФИЦИРОВАННОГО ТРАНСПОРТА НА НАПРЯЖЕНИЯ 1,3 И 4 КВ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а | Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а |
1,0 | 20 | 50 | 230 |
1,5 | 25 | 70 | 285 |
2,5 | 40 | 95 | 340 |
4 | 50 | 120 | 390 |
6 | 65 | 150 | 445 |
10 | 90 | 185 | 505 |
16 | 115 | 240 | 590 |
25 | 150 | 300 | 670 |
35 | 185 | 350 | 745 |
При определении числа проводов, прокладываемых в одной трубе (или жил многожильного проводника), нулевой рабочий провод четырехпроводной системы трехфазного тока (или заземляющая жила) в расчет не принимается.
С БУМАЖНОЙ ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ
I-3-9. Допустимые длительные токовые нагрузки на кабели напряжением до 35 кв с изоляцией из пропитанной кабельной бумаги в свинцовой, алюминиевой или полихлорвиниловой оболочке приняты в соответствии с допустимыми температурами нагрева жил кабелей по ГОСТ:
при номинальном напряжении до 3 кв +80 °C,
при номинальном напряжении до 6 кв +65 °C,
при номинальном напряжении до 10 кв +60 °C,
при номинальном напряжении до 20 и 35 кв +50 °C.
I-3-10. Для кабелей, проложенных в земле, допустимые длительные токовые нагрузки приведены в табл. I-3-9, I-3-12, I-3-15 - I-3-20 и приняты из расчета прокладки в траншее на глубине 0,7 - 1,0 м не более одного кабеля при температуре земли +15 °C и удельном сопротивлении земли в 120 ом·град./вт (тепловых ом·см).
I-3-11. Для кабелей, проложенных в воде, допустимые длительные токовые нагрузки приведены в табл. I-3-10, I-3-13, I-3-15 - I-3-20 и приняты из расчета температуры воды +15 °C.
I-3-12. Для кабелей, проложенных в воздухе, допустимые длительные токовые нагрузки приведены в табл. I-3-11, I-3-14 - I-3-22 и приняты для расстояний в свету между кабелями при прокладке их внутри и вне зданий и в туннелях не менее 35 мм, а в каналах не менее 50 мм при любом числе проложенных кабелей и температуре воздуха +25 °C.
I-3-13. Допустимые длительные токовые нагрузки на одиночные кабели, прокладываемые в трубах в земле без искусственной вентиляции, должны приниматься как для тех же кабелей, прокладываемых в воздухе.
I-3-14. При смешанной прокладке кабелей допустимые длительные токовые нагрузки должны приниматься для участка трассы с наихудшими тепловыми условиями, если длина его более 10 м. Рекомендуется применять в указанных случаях кабельные вставки большего сечения.
I-3-15. При прокладке нескольких кабелей в земле (включая прокладку в трубах) допустимые длительные токовые нагрузки должны быть уменьшены путем введения коэффициентов, приведенных в табл. I-3-23. При этом не должны учитываться резервные кабели.
Прокладка нескольких кабелей в земле с расстояниями в свету между ними менее 100 мм не рекомендуется.
I-3-16. Допустимые длительные токовые нагрузки на кабели маслонаполненные и газонаполненные, а также на одножильные бронированные кабели должны устанавливаться заводами-изготовителями в зависимости от конструкции кабелей и материалов их бронепокровов.
Таблица I-3-9
МАСЛОКАНИФОЛЬНОЙ И НЕСТЕКАЮШЕЙ МАССАМИ ИЗОЛЯЦИЕЙ,
В СВИНЦОВОЙ ИЛИ АЛЮМИНИЕВОЙ ОБОЛОЧКЕ,
ПРОКЛАДЫВАЕМЫЕ В ЗЕМЛЕ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а <*> | |||||
одножильные кабели до 1 кв | двухжильные кабели до 1 кв | трехжильные кабели | четырехжильные кабели до 1 кв | |||
до 3 кв | до 6 кв | 10 кв | ||||
2,5 | - | 45 | 40 | - | - | - |
4 | 80 | 60 | 55 | - | - | 50 |
6 | 105 | 80 | 70 | - | - | 60 |
10 | 140 | 105 | 95 | 80 | - | 85 |
16 | 175 | 140 | 120 | 105 | 95 | 115 |
25 | 235 | 185 | 160 | 135 | 120 | 150 |
35 | 285 | 225 | 190 | 160 | 150 | 175 |
50 | 360 | 270 | 235 | 200 | 180 | 215 |
70 | 440 | 325 | 285 | 245 | 215 | 265 |
95 | 520 | 380 | 340 | 295 | 265 | 310 |
120 | 595 | 435 | 390 | 340 | 310 | 350 |
150 | 675 | 500 | 435 | 390 | 355 | 395 |
185 | 755 | - | 490 | 440 | 400 | 450 |
240 | 880 | - | 570 | 510 | 460 | - |
300 | 1000 | - | - | - | - | - |
400 | 1220 | - | - | - | - | - |
500 | 1400 | - | - | - | - | - |
625 | 1520 | - | - | - | - | - |
800 | 1700 | - | - | - | - | - |
--------------------------------
Таблица I-3-10
МАСЛОКАНИФОЛЬНОЙ И НЕСТЕКАЮЩЕЙ МАССАМИ ИЗОЛЯЦИЕЙ,
В СВИНЦОВОЙ ОБОЛОЧКЕ, ПРОКЛАДЫВАЕМЫЕ В ВОДЕ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а | |||
трехжильные кабели | Четырехжильные кабели до 1 кв | |||
до 3 кв | 6 кв | 10 кв | ||
16 | - | 135 | 120 | - |
25 | 210 | 170 | 150 | 195 |
35 | 250 | 205 | 180 | 230 |
50 | 305 | 255 | 220 | 285 |
70 | 375 | 310 | 275 | 350 |
95 | 440 | 375 | 340 | 410 |
120 | 505 | 430 | 395 | 470 |
150 | 565 | 500 | 450 | - |
185 | 615 | 545 | 510 | - |
240 | 715 | 625 | 585 | - |
Таблица I-3-11
МАСЛОКАНИФОЛЬНОЙ И НЕСТЕКАЮЩЕЙ МАССАМИ ИЗОЛЯЦИЕЙ,
В СВИНЦОВОЙ ИЛИ АЛЮМИНИЕВОЙ ОБОЛОЧКЕ,
ПРОКЛАДЫВАЕМЫЕ В ВОЗДУХЕ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а <*> | |||||
одножильные кабели до 1 кв | двухжильные кабели до 1 кв | трехжильные кабели | четырехжильные кабели до 1 кв | |||
до 3 кв | 6 кв | 10 кв | ||||
2,5 | 40 | 30 | 28 | - | - | - |
4 | 55 | 40 | 37 | - | - | 35 |
6 | 75 | 55 | 45 | - | - | 45 |
10 | 95 | 75 | 60 | 55 | - | 60 |
16 | 120 | 95 | 80 | 65 | 60 | 80 |
25 | 160 | 130 | 105 | 90 | 85 | 100 |
35 | 200 | 150 | 125 | 110 | 105 | 120 |
50 | 245 | 185 | 155 | 145 | 135 | 145 |
70 | 305 | 225 | 200 | 175 | 165 | 185 |
95 | 360 | 275 | 245 | 215 | 200 | 215 |
120 | 415 | 320 | 285 | 250 | 240 | 260 |
150 | 470 | 375 | 330 | 290 | 270 | 300 |
185 | 525 | - | 375 | 325 | 305 | 340 |
240 | 610 | - | 430 | 375 | 350 | - |
300 | 720 | - | - | - | - | - |
400 | 880 | - | - | - | - | - |
500 | 1020 | - | -. | - | - | - |
625 | 1180 | - | - | - | - | - |
800 | 1400 | - | - | - | - | - |
--------------------------------
Таблица I-3-12
МАСЛОКАНИФОЛЬНОЙ И НЕСТЕКАЮЩЕЙ МАССАМИ ИЗОЛЯЦИЕЙ,
В СВИНЦОВОЙ ИЛИ АЛЮМИНИЕВОЙ ОБОЛОЧКЕ,
ПРОКЛАДЫВАЕМЫЕ В ЗЕМЛЕ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а <*> | |||||
одножильные кабели до 1 кв | двухжильные кабели до 1 кв | трехжильные кабели | четырехжильные кабели до 1 кв | |||
до 3 кв | 6 кв | 10 кв | ||||
2,5 | - | 35 | 31 | - | - | - |
4 | 60 | 46 | 42 | - | - | 38 |
6 | 80 | 60 | 55 | - | - | 46 |
10 | 110 | 80 | 75 | 60 | - | 65 |
16 | 135 | 110 | 90 | 80 | 75 | 90 |
25 | 180 | 140 | 125 | 105 | 90 | 115 |
35 | 220 | 175 | 145 | 125 | 115 | 135 |
50 | 275 | 210 | 180 | 155 | 140 | 165 |
70 | 340 | 250 | 220 | 190 | 165 | 200 |
95 | 400 | 290 | 260 | 225 | 205 | 240 |
120 | 460 | 335 | 300 | 260 | 240 | 270 |
150 | 520 | 385 | 335 | 300 | 275 | 305 |
185 | 580 | - | 380 | 340 | 310 | 345 |
240 | 675 | - | 440 | 390 | 355 | - |
300 | 770 | - | - | - | - | - |
400 | 940 | - | - | - | - | - |
500 | 1080 | - | - | - | - | - |
625 | 1170 | - | - | - | - | - |
800 | 1310 | - | - | - | - | - |
--------------------------------
Таблица I-3-13
МАСЛОКАНИФОЛЬНОЙ И НЕСТЕКАЮЩЕЙ МАССАМИ ИЗОЛЯЦИЕЙ,
В СВИНЦОВОЙ ОБОЛОЧКЕ, ПРОКЛАДЫВАЕМЫЕ В ВОДЕ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а | |||
трехжильные кабели | Четырехжильные кабели до 1 кв | |||
до 3 кв | 6 кв | 10 кв | ||
16 | - | 105 | 90 | - |
25 | 160 | 130 | 115 | 150 |
35 | 190 | 160 | 140 | 175 |
50 | 235 | 195 | 170 | 220 |
70 | 290 | 240 | 210 | 270 |
95 | 340 | 290 | 260 | 315 |
120 | 390 | 330 | 305 | 360 |
150 | 435 | 385 | 345 | - |
185 | 475 | 420 | 390 | - |
240 | 550 | 480 | 450 | - |
Таблица I-3-14
МАСЛОКАНИФОЛЬНОЙ И НЕСТЕКАЮЩЕЙ МАССАМИ ИЗОЛЯЦИЕЙ,
В СВИНЦОВОЙ ИЛИ АЛЮМИНИЕВОЙ ОБОЛОЧКЕ,
ПРОКЛАДЫВАЕМЫЕ В ВОЗДУХЕ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а <*> | |||||
одножильные кабели до 1 кв | двухжильные кабели до 1 кв | трехжильные кабели | четырехжильные кабели до 1 кв | |||
до 3 кв | 6 кв | 10 кв | ||||
2,5 | 31 | 23 | 22 | - | - | - |
4 | 42 | 31 | 29 | - | - | 27 |
6 | 55 | 42 | 35 | - | - | 35 |
10 | 75 | 55 | 46 | 42 | - | 45 |
16 | 90 | 75 | 60 | 50 | 46 | 60 |
25 | 125 | 100 | 80 | 70 | 65 | 75 |
35 | 155 | 115 | 95 | 85 | 80 | 95 |
50 | 190 | 140 | 120 | 110 | 105 | 110 |
70 | 235 | 175 | 155 | 135 | 130 | 140 |
95 | 275 | 210 | 190 | 165 | 155 | 165 |
120 | 320 | 245 | 220 | 190 | 185 | 200 |
150 | 360 | 290 | 255 | 225 | 210 | 230 |
185 | 405 | - | 290 | 250 | 235 | 260 |
240 | 470 | - | 330 | 290 | 270 | - |
300 | 555 | - | - | - | - | - |
400 | 675 | - | - | - | - | - |
500 | 785 | - | - | - | - | - |
625 | 910 | - | - | - | - | - |
800 | 1080 | - | - | - | - | - |
--------------------------------
Таблица I-3-15
С ОБЕДНЕННО-ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ, ПРОКЛАДЫВАЕМЫЕ
В ЗЕМЛЕ, ВОДЕ И ВОЗДУХЕ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а | |||||
трехжильные кабели | ||||||
6 кв | 10 кв | |||||
в земле | в воде | в воздухе | в земле | в воде | в воздухе | |
16 | 90 | 115 | 80 | - | - | - |
25 | 125 | 155 | 105 | 110 | 140 | 100 |
35 | 155 | 195 | 125 | 130 | 170 | 120 |
50 | 185 | 230 | 150 | 160 | 210 | 145 |
70 | 225 | 280 | 190 | 200 | 255 | 180 |
95 | 270 | 340 | 230 | 250 | 305 | 220 |
120 | 310 | 385 | 265 | 290 | 360 | 255 |
150 | 355 | 450 | 310 | 335 | 405 | 295 |
Таблица I-3-16
КАБЕЛИ С ОТДЕЛЬНО ОСВИНЦОВАННЫМИ АЛЮМИНИЕВЫМИ ЖИЛАМИ,
С ОБЕДНЕННО-ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ, ПРОКЛАДЫВАЕМЫЕ
В ЗЕМЛЕ, ВОДЕ И ВОЗДУХЕ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а | |||||
трехжильные кабели | ||||||
6 кв | 10 кв | |||||
в земле | в воде | в воздухе | в земле | в воде | в воздухе | |
16 | 70 | 90 | 60 | - | - | - |
25 | 95 | 120 | 80 | 85 | 110 | 75 |
35 | 120 | 150 | 95 | 100 | 130 | 90 |
50 | 140 | 175 | 115 | 125 | 160 | 110 |
70 | 175 | 215 | 145 | 155 | 195 | 140 |
95 | 210 | 260 | 175 | 190 | 230 | 170 |
120 | 240 | 295 | 205 | 225 | 275 | 195 |
150 | 275 | 345 | 240 | 250 | 310 | 225 |
Таблица I-3-17
КАБЕЛИ С МЕДНЫМИ ЖИЛАМИ, С ОБЕДНЕННО-ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ
В ОБЩЕЙ СВИНЦОВОЙ ОБОЛОЧКЕ, ПРОКЛАДЫВАЕМЫЕ
В ЗЕМЛЕ, ВОДЕ И ВОЗДУХЕ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а | ||
трехжильные кабели 6 кв | |||
в земле | в воде | в воздухе | |
16 | 90 | 100 | 65 |
25 | 120 | 140 | 90 |
35 | 145 | 175 | 110 |
50 | 180 | 220 | 140 |
70 | 220 | 275 | 170 |
95 | 265 | 335 | 210 |
129 | 310 | 385 | 245 |
150 | 355 | 450 | 290 |
Таблица I-3-18
КАБЕЛИ С АЛЮМИНИЕВЫМИ ЖИЛАМИ, С ОБЕДНЕННО-ПРОПИТАННОЙ
ИЗОЛЯЦИЕЙ В ОБЩЕЙ СВИНЦОВОЙ ОБОЛОЧКЕ, ПРОКЛАДЫВАЕМЫЕ
В ЗЕМЛЕ, ВОДЕ И ВОЗДУХЕ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а | ||
трехжильные кабели 6 кв | |||
в земле | в воде | в воздухе | |
16 | 70 | 75 | 50 |
25 | 90 | 110 | 70 |
35 | 110 | 135 | 85 |
50 | 140 | 170 | 110 |
70 | 170 | 210 | 130 |
95 | 205 | 260 | 160 |
120 | 240 | 295 | 190 |
150 | 275 | 345 | 225 |
Таблица I-3-19
КАБЕЛИ С ОТДЕЛЬНО ОСВИНЦОВАННЫМИ
(ИЛИ С ОТДЕЛЬНО ОПРЕССОВАННЫМИ АЛЮМИНИЕМ) МЕДНЫМИ ЖИЛАМИ,
С БУМАЖНОЙ ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ, ПРОКЛАДЫВАЕМЫЕ
В ЗЕМЛЕ, ВОДЕ, ВОЗДУХЕ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а | |||||
трехжильные кабели | ||||||
20 кв | 35 кв | |||||
в земле | в воде | в воздухе | в земле | в воде | в воздухе | |
25 | 110 | 120 | 85 | - | - | - |
35 | 135 | 145 | 100 | - | - | - |
50 | 165 | 180 | 120 | - | - | - |
70 | 200 | 225 | 150 | 195 | 210 | 145 |
95 | 240 | 275 | 180 | 235 | 255 | 180 |
120 | 275 | 315 | 205 | 270 | 290 | 205 |
150 | 315 | 350 | 230 | 310 | - | 230 |
185 | 355 | 390 | 265 | - | - | - |
Таблица I-3-20
КАБЕЛИ С ОТДЕЛЬНО ОСВИНЦОВАННЫМИ (ИЛИ С ОТДЕЛЬНО
ОПРЕССОВАННЫМИ АЛЮМИНИЕМ) АЛЮМИНИЕВЫМИ ЖИЛАМИ, С БУМАЖНОЙ
ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ, ПРОКЛАДЫВАЕМЫЕ В ЗЕМЛЕ, ВОДЕ, ВОЗДУХЕ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а | |||||
трехжильные кабели | ||||||
20 кв | 35 кв | |||||
в земле | в воде | в воздухе | в земле | в воде | в воздухе | |
25 | 85 | 90 | 65 | - | - | - |
35 | 105 | 110 | 75 | - | - | - |
50 | 125 | 140 | 90 | - | - | - |
70 | 155 | 175 | 115 | 150 | 160 | 110 |
95 | 185 | 210 | 140 | 180 | 195 | 140 |
120 | 210 | 245 | 160 | 210 | 225 | 160 |
150 | 240 | 270 | 175 | 240 | - | 175 |
185 | 275 | 300 | 205 | - | - | - |
Таблица I-3-21
КАБЕЛИ С МЕДНОЙ ЖИЛОЙ,
С БУМАЖНОЙ ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ, В СВИНЦОВОЙ ОБОЛОЧКЕ,
НЕБРОНИРОВАННЫЕ, ПРОКЛАДЫВАЕМЫЕ В ВОЗДУХЕ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а <*> | ||||
одножильные кабели | |||||
до 3 кв | 6 кв | 10 кв | 20 кв | 35 кв | |
2,5 | 35 | - | - | - | - |
4 | 50 | - | - | - | - |
6 | 60 | - | - | - | - |
10 | 85 | 75 | - | - | - |
16 | 120 | 110 | 90 | - | - |
25 | 145 | 135 | 125 | 105 | - |
35 | 170 | 155 | 145 | 125 | - |
50 | 215 | 200 | 190 | 155 | - |
70 | 260 | 240 | 225 | 185 | 180 |
95 | 305 | 280 | 265 | 220 | 215 |
120 | 330 | 300 | 285 | 245 | 240 |
150 | 360 | 325 | 310 | 270 | 265 |
185 | 385 | 350 | 335 | 290 | 285 |
240 | 435 | 395 | 380 | 320 | 315 |
300 | 460 | 420 | 405 | 350 | 340 |
400 | 485 | 440 | 425 | 370 | - |
500 | 505 | 460 | 445 | - | - |
625 | 525 | - | - | - | - |
800 | 550 | - | - | - | - |
--------------------------------
<*> Токовые нагрузки относятся к работе на переменном токе, при этом свинцовые оболочки соединены между собой и заземлены на обоих концах, число рядом лежащих кабелей 3, расстояние между кабелями в свету не более 125 мм и не менее 35 мм.
Таблица I-3-22
КАБЕЛИ С АЛЮМИНИЕВОЙ ЖИЛОЙ, С БУМАЖНОЙ ПРОПИТАННОЙ
ИЗОЛЯЦИЕЙ, В СВИНЦОВОЙ ОБОЛОЧКЕ, НЕБРОНИРОВАННЫЕ,
ПРОКЛАДЫВАЕМЫЕ В ВОЗДУХЕ
Сечение токопроводящей жилы, кв. мм | Токовые нагрузки, а <*> | ||||
одножильные кабели | |||||
до 3 кв | 6 кв | 10 кв | 20 кв | 35 кв | |
2,5 | 27 | - | - | - | - |
4 | 38 | - | - | - | - |
6 | 46 | - | - | - | - |
10 | 65 | 60 | - | - | - |
16 | 90 | 85 | 70 | - | - |
25 | 110 | 105 | 95 | 80 | - |
35 | 130 | 120 | 110 | 95 | - |
50 | 165 | 155 | 145 | 120 | - |
70 | 200 | 185 | 175 | 140 | 140 |
95 | 235 | 215 | 205 | 170 | 165 |
120 | 255 | 230 | 220 | 190 | 185 |
150 | 275 | 250 | 240 | 210 | 205 |
185 | 295 | 270 | 260 | 225 | 220 |
240 | 335 | 305 | 290 | 245 | 245 |
300 | 355 | 325 | 310 | 270 | 260 |
400 | 375 | 340 | 325 | 285 | - |
500 | 390 | 355 | 340 | - | - |
625 | 405 | - | - | - | - |
800 | 425 | - | - | - | - |
--------------------------------
<*> Токовые нагрузки относятся к работе на переменном токе, при этом свинцовые оболочки соединены между собой и заземлены на обоих концах, число рядом лежащих кабелей 3, расстояние между кабелями в свету не более 125 мм и не менее 35 мм.
Таблица I-3-23
ЛЕЖАЩИХ РЯДОМ В ЗЕМЛЕ, В ТРУБАХ И БЕЗ ТАКОВЫХ
Число кабелей | 1 | 2 | 3 | 4 | 5 | 6 |
Для расстояния в свету 100 мм | 1,00 | 0,90 | 0,85 | 0,80 | 0,78 | 0,75 |
То же 200 мм | 1,00 | 0,92 | 0,87 | 0,84 | 0,82 | 0,81 |
То же 300 мм | 1,00 | 0,93 | 0,90 | 0,87 | 0,86 | 0,85 |
I-3-17. Допустимые длительные токовые нагрузки на кабели, прокладываемые в блоках, следует определять по эмпирической формуле:
I = abcI ,
0
где I - ток, определяемый по табл. I-3-24;
0
a - коэффициент, выбираемый по табл. I-3-25 в зависимости от сечения и расположения кабеля в блоке;
b - коэффициент, выбираемый по табл. I-3-26 в зависимости от номинального напряжения кабеля;
c - коэффициент, выбираемый по табл. I-3-27 в зависимости от среднесуточной нагрузки всего блока.
Резервные кабели допускается прокладывать в незанумерованиых каналах блока, если они работают, когда рабочие кабели отключены.

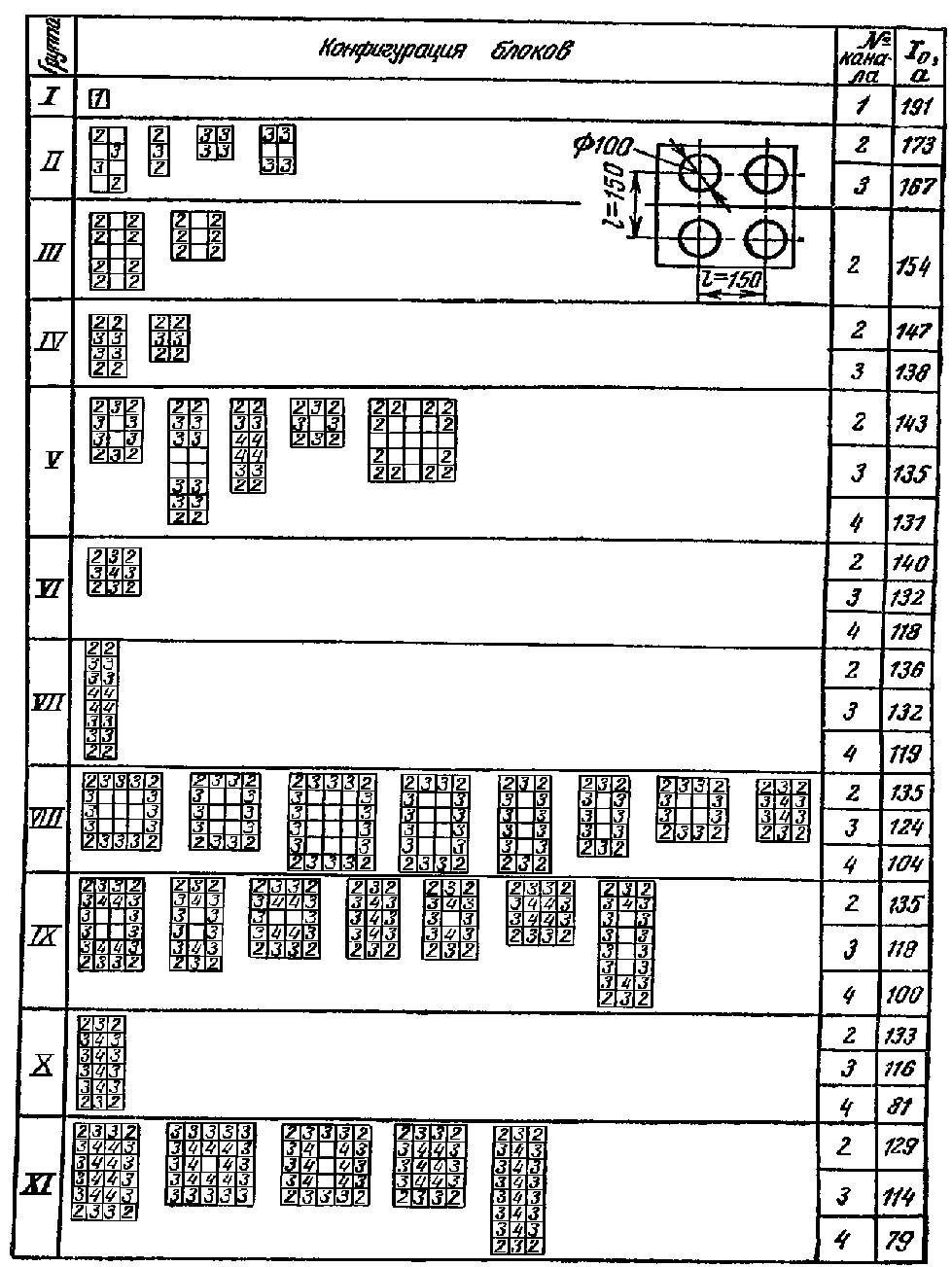

Таблица I-3-24
I-3-18. Допустимые длительные токовые нагрузки на кабели, прокладываемые в двух параллельных блоках одинаковой конфигурации, должны уменьшаться путем умножения на коэффициенты, приведенные в табл. I-3-28.
Таблица I-3-25
Сечение токопроводящей жилы, кв. мм | Величины коэффициента при номере канала блока | |||
1 | 2 | 3 | 4 | |
25 | 0,44 | 0,46 | 0,47 | 0,51 |
35 | 0,54 | 0,57 | 0,57 | 0,60 |
50 | 0,67 | 0,69 | 0,69 | 0,71 |
70 | 0,81 | 0,84 | 0,84 | 0,85 |
95 | 1,00 | 1,00 | 1,00 | 1,00 |
120 | 1,14 | 1,13 | 1,13 | 1,12 |
150 | 1,33 | 1,30 | 1,29 | 1,26 |
185 | 1,50 | 1,46 | 1,45 | 1,38 |
240 | 1,78 | 1,70 | 1,68 | 1,55 |
Таблица I-3-26
Номинальное напряжение кабеля, кв | 10 | 6 | До 3 |
Величины коэффициента | 1 | 1,05 | 1,09 |
Таблица I-3-27
ОПРЕДЕЛЯЕМЫЕ В ЗАВИСИМОСТИ ОТ ОТНОШЕНИЯ СРЕДНЕСУТОЧНОЙ
ПЕРЕДАВАЕМОЙ МОЩНОСТИ К НОМИНАЛЬНОЙ
 | 1,0 | 0,85 | 0,7 |
Величины коэффициента | 1,0 | 1,07 | 1,16 |
Таблица I-3-28
НА КАБЕЛИ, ПРОКЛАДЫВАЕМЫЕ В ПАРАЛЛЕЛЬНЫХ БЛОКАХ
ОДИНАКОВОЙ КОНФИГУРАЦИИ
Расстояние между блоками, мм | 500 | 1000 | 1500 | 2000 | 2500 | 3000 |
Величины коэффициента | 0,85 | 0,89 | 0,91 | 0,93 | 0,95 | 0,96 |
НА ГОЛЫЕ ПРОВОДА И ШИНЫ
I-3-19. Допустимые длительные токовые нагрузки на голые провода и шины приведены в табл. I-3-29 - I-3-35 и приняты из расчета допустимой температуры их нагрева +70 °C при температуре воздуха +25 °C.
Таблица I-3-29
ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКОВЫЕ НАГРУЗКИ (ПО НАГРЕВУ) НА ГОЛЫЕ
МЕДНЫЕ, АЛЮМИНИЕВЫЕ, СТАЛЕАЛЮМИНИЕВЫЕ ПРОВОДА ПО ГОСТ 839-59
(ДОПУСТИМЫЙ НАГРЕВ +70 °C ПРИ ТЕМПЕРАТУРЕ ВОЗДУХА +25 °C)
Медные | Алюминиевые | Сталеалюминиевые | |||||||||
Марка провода | Токовая нагрузка, а | Марка провода | Токовая нагрузка, а | Марка провода | Токовая нагрузка, а | Марка провода | Токовая нагрузка, а | ||||
вне помещений | внутри помещений | вне помещений | внутри помещений | вне помещений | внутри помещений | вне помещений | внутри помещений | ||||
М-4 | 50 | 25 | А-16 | 105 | 75 | АС-10 | 80 | 50 | АСО-150 | 450 | 365 |
М-6 | 70 | 35 | А-25 | 135 | 105 | АС-16 | 105 | 75 | АСО-185 | 505 | 420 |
М-10 | 95 | 60 | А-35 | 170 | 130 | АС-25 | 130 | 100 | АСО-240 | 605 | 505 |
М-16 | 130 | 100 | А-50 | 215 | 165 | АС-35 | 175 | 135 | АСО-300 | 690 | 580 |
М-25 | 180 | 135 | А-70 | 265 | 210 | АС-50 | 210 | 165 | АСО-400 | 825 | 710 |
М-35 | 220 | 170 | А-95 | 320 | 255 | АС-70 | 265 | 210 | АСО-500 | 945 | 815 |
М-50 | 270 | 215 | А-120 | 375 | 300 | АС-95 | 330 | 260 | АСО-600 | 1050 | 920 |
М-70 | 340 | 270 | А-150 | 440 | 355 | АС-120 | 380 | 305 | АСО-700 | 1220 | 1075 |
М-95 | 415 | 335 | А-185 | 500 | 410 | АС-150 | 445 | 365 | АСУ-120 | 375 | |
М-120 | 485 | 395 | А-240 | 590 | 490 | АС-185 | 510 | 425 | АСУ-150 | 450 | |
М-150 | 570 | 465 | А-300 | 680 | 570 | АС-240 | 610 | 505 | АСУ-185 | 515 | |
М-185 | 640 | 530 | А-400 | 815 | 690 | АС-300 | 690 | 585 | АСУ-240 | 610 | |
М-240 | 760 | 685 | А-500 | 980 | 820 | АС-400 | 835 | 715 | АСУ-300 | 705 | |
М-300 | 880 | 740 | А-600 | 1070 | 930 | АСУ-400 | 850 | ||||
М-400 | 1050 | 895 | |||||||||
I-3-20. При расположении шин прямоугольного сечения плашмя токовые нагрузки, приведенные в табл. I-3-33, должны быть уменьшены на 5% для шин с шириной полос до 60 мм и на 8% - для шин с шириной полос более 60 мм.
I-3-21. При выборе шин больших сечений необходимо выбирать наиболее экономичные, по условиям их пропускной способности, конструктивные решения, обеспечивающие наименьшие добавочные потери от поверхностного эффекта и эффекта близости и наилучшие условия охлаждения (уменьшение числа полос в пакете, рациональная конструкция пакета, применение профильных шин и т.п.).
Таблица I-3-30
ГОЛЫЕ БРОНЗОВЫЕ И СТАЛЕБРОНЗОВЫЕ ПРОВОДА
Материал провода | Марка провода | Наружный диаметр, мм | Сечение бронзы, кв. мм | Токовая нагрузка, а <*> |
Бронзовые | Б-50 | 9,2 | 50,0 | 215 |
Б-70 | 10,9 | 70,25 | 265 | |
Б-95 | 12,7 | 95,5 | 330 | |
Б-120 | 14,3 | 121,2 | 380 | |
Б-150 | 15,7 | 145,8 | 430 | |
Б-185 | 17,7 | 182,0 | 500 | |
Б-240 | 20,0 | 236,7 | 600 | |
Б-300 | 22,8 | 307,0 | 700 | |
Сталебронзовые | БС-185 | 19,6 | 184,8 | 515 |
БС-240 | 24,3 | 240,5 | 640 | |
БС-300 | 28,0 | 301,3 | 750 | |
БС-400 | 30,2 | 400,0 | 890 | |
БС-500 | 33,0 | 509,0 | 980 |
--------------------------------
Q = 0,03 ом·кв. мм/м.
20
Таблица I-3-31
ГОЛЫЕ СТАЛЬНЫЕ ПРОВОДА
Марка провода | Токовая нагрузка, а | Марка провода | Токовая нагрузка, а |
ПСО-3 | 23 | ПС-25 | 60 |
ПСО-3,5 | 26 | ПС-35 | 75 |
ПСО-4 | 30 | ПС-50 | 90 |
ПСО-5 | 35 | ПС-70 | 125 |
ПС-95 | 135 |
Таблица I-3-32
ШИНЫ КРУГЛОГО И ТРУБЧАТОГО СЕЧЕНИЙ
Диаметр, мм | Шины круглые | Трубы медные | Трубы алюминиевые | Трубы стальные | ||||||
токовая нагрузка при переменном и постоянном токе, а <*> | внутренний и наружный диаметры, мм | токовая нагрузка, а | внутренний и наружный диаметры, мм | токовая нагрузка, а | диаметры труб, мм | токовая нагрузка при переменном токе, а | ||||
медные | алюминиевые | внутренний, дюймы | наружный, мм | без разреза | с продольным разрезом | |||||
6 | 155 | 120 | 12/15 | 340 | 13/16 | 295 | 1/4 | 13,5 | 75 | - |
7 | 195 | 150 | 14/18 | 460 | 17/20 | 345 | 3/8 | 17,0 | 90 | - |
8 | 235 | 180 | 16/20 | 505 | 18/22 | 425 | 1/2 | 21,35 | 118 | - |
10 | 320 | 245 | 18/22 | 555 | 27/30 | 500 | 3/4 | 26,75 | 145 | - |
12 | 415 | 320 | 20/24 | 600 | 26/30 | 575 | 1 | 33,50 | 180 | - |
14 | 505 | 390 | 22/26 | 650 | 25/30 | 640 | 1 1/4 | 42,45 | 220 | - |
15 | 565 | 435 | 25/30 | 830 | 36/40 | 765 | 1 1/2 | 48,00 | 255 | - |
16 | 610/615 | 475 | 29/34 | 925 | 35/40 | 850 | 2 | 60,00 | 320 | - |
18 | 720/725 | 560 | 35/40 | 1100 | 40/45 | 935 | 2 1/2 | 75,50 | 390 | - |
19 | 780/785 | 605/610 | 40/45 | 1200 | 45/50 | 1040 | 3 | 88,50 | 455 | - |
20 | 835/840 | 650/655 | 45/50 | 1330 | 50/55 | 1150 | 4 | 114 | 670 | 770 |
21 | 900/905 | 695/700 | 49/55 | 1580 | 54/60 | 1340 | 5 | 137 | 800 | 890 |
22 | 955/965 | 740/745 | 53/60 | 1860 | 64/70 | 1545 | 6 | 164 | 900 | 1000 |
25 | 1140/1165 | 885/900 | 62/70 | 2295 | 74/80 | 1770 | ||||
27 | 1270/1290 | 980/1000 | 72/80 | 2610 | 72/80 | 2035 | ||||
28 | 1325/1360 | 1025/1050 | 75/85 | 3070 | 75/85 | 2400 | ||||
30 | 1450/1490 | 1120/1155 | 90/95 | 2460 | 90/95 | 1925 | ||||
35 | 1770/1865 | 1370/1450 | 93/100 | 3060 | 90/100 | 2840 | ||||
38 | 1960/2100 | 1510/1620 | ||||||||
40 | 2080/2260 | 1610/1750 | ||||||||
42 | 2200/2430 | 1700/1870 | ||||||||
45 | 2380/2670 | 1850/2060 | ||||||||
--------------------------------
Таблица I-3-33
Размеры | Медные | Алюминиевые | Стальные | ||||||||||
ширина, мм | толщина, мм | токовая нагрузка при числе полос на полюс или фазу, а <*> | размер, мм | токовая нагрузка, а <*> | размер, мм | токовая нагрузка, а <*> | |||||||
1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | ||||||
15 | 3 | 210 | - | - | - | 165 | - | - | - | 16 x 2,5 | 55/70 | 50 x 4 | 165/270 |
20 | 275 | - | - | - | 215 | - | - | - | 20 x 2,5 | 60/90 | 60 x 4 | 195/325 | |
25 | 340 | - | - | - | 265 | - | - | - | 25 x 2,5 | 75/110 | 70 x 4 | 225/375 | |
30 | 4 | 475 | - | - | - | 365/370 | - | - | - | 20 x 3 | 65/100 | 80 x 4 | 260/430 |
40 | 625 | -/1090 | - | - | 480 | -/855 | - | - | 25 x 3 | 80/120 | 90 x 4 | 290/480 | |
40 | 5 | 700/705 | -/1250 | - | - | 540/545 | -/965 | - | - | 30 x 3 | 95/140 | 100 x 4 | 325/535 |
50 | 860/870 | -/1525 | -/1895 | - | 665/670 | -/1180 | -/1470 | - | 40 x 3 | 125/190 | |||
50 | 6 | 955/960 | -/1700 | -/2145 | - | 740/745 | -/1315 | -/1655 | - | 50 x 3 | 155/230 | ||
60 | 1125/1145 | 1740/1990 | 2240/2495 | - | 870/880 | 1350/1555 | 1720/1940 | - | 60 x 3 | 185/280 | |||
80 | 1480/1510 | 2110/2630 | 2720/3220 | - | 1150/1170 | 1630/2055 | 2100/2460 | - | 70 x 3 | 215/320 | |||
100 | 1810/1875 | 2470/3245 | 3170/3940 | - | 1425/1455 | 1935/2515 | 2500/3040 | - | 75 x 3 | 230/345 | |||
60 | 8 | 1320/1345 | 2160/2485 | 2790/3020 | - | 1025/1040 | 1680/1840 | 2180/2330 | - | 80 x 3 | 245/365 | ||
80 | 1690/1755 | 2620/3095 | 3370/3850 | - | 1320/1355 | 2040/2400 | 2620/2975 | - | 90 x 3 | 275/410 | |||
100 | 2080/2180 | 3060/3810 | 3930/4690 | - | 1625/1690 | 2390/2945 | 3050/3620 | - | 100 x 3 | 305/460 | |||
120 | 2400/2600 | 3400/4400 | 4340/5600 | - | 1900/2040 | 2650/3350 | 3380/4250 | - | 20 x 4 | 70/115 | |||
60 | 10 | 1475/1525 | 2560/2725 | 3300/3530 | - | 1155/1180 | 2010/2110 | 2650/2720 | - | 22 x 4 | 75/125 | ||
80 | 1900/1990 | 3100/3510 | 3990/4450 | - | 1480/1540 | 2410/2735 | 3100/3440 | - | 25 x 4 | 85/140 | |||
100 | 2310/2470 | 3610/4325 | 4650/5385 | 5300/6060 | 1820/1910 | 2860/3350 | 3650/4160 | 4150/4400 | 30 x 4 | 100/165 | |||
120 | 2650/2950 | 4100/5000 | 5200/6250 | 5900/6800 | 2070/2300 | 3200/3900 | 4100/4860 | 4650/5200 | 40 x 4 | 130/220 | |||
--------------------------------
<*> В числителе приведена токовая нагрузка при переменном токе, а в знаменателе - при постоянном токе.
Таблица I-3-34
ЧЕТЫРЕХПОЛОСНЫЕ ШИНЫ С РАСПОЛОЖЕНИЕМ ПОЛОС ПО СТОРОНАМ
КВАДРАТА ("ПОЛЫЙ ПАКЕТ")
Размеры, мм | Поперечное сечение шины (четырехполосной), кв. мм | Токовые нагрузки на пакет, а | ||||
h | b |  | H | медные | алюминиевые | |
80 | 8 | 140 | 157 | 2560 | 5750 | 4550 |
80 | 10 | 144 | 160 | 3200 | 6400 | 5100 |
100 | 8 | 160 | 185 | 3200 | 7000 | 5550 |
100 | 10 | 164 | 188 | 4000 | 7700 | 6200 |
120 | 10 | 184 | 216 | 4800 | 9050 | 7300 |
Таблица I-3-35
ШИНЫ КОРОБЧАТОГО СЕЧЕНИЯ <*>
--------------------------------
<*> Нормальная длина отрезков шин 6 - 7,5 м; допуск по наружным размерам не более +/- 1%, по толщине не более +/- 0,5 мм.
Размеры, мм | Поперечное сечение одной шины, кв. мм (приближенное значение) | Токовая нагрузка на токопровод, а | ||||
a | b | c | r | медные | алюминиевые | |
75 | 35 | 4 | 6 | 520 | 2730 | - |
75 | 35 | 5,5 | 6 | 695 | 3250 | 2670 |
100 | 45 | 4,5 | 8 | 775 | 3620 | 2820 |
100 | 45 | 6 | 8 | 1010 | 4300 | 3500 |
125 | 55 | 6,5 | 10 | 1370 | 5500 | 4640 |
150 | 65 | 7 | 10 | 1785 | 7000 | 5650 |
175 | 80 | 8 | 12 | 2440 | 8550 | 6430 |
200 | 90 | 10 | 14 | 3435 | 9900 | 7550 |
200 | 90 | 12 | 16 | 4040 | 10500 | 8830 |
225 | 105 | 12,5 | 16 | 4880 | 12500 | 10300 |
250 | 115 | 12,5 | 16 | 5450 | - | 10800 |
Таблица I-3-36
И ВОЗДУХА ДЛЯ ТОКОВЫХ НАГРУЗОК НА КАБЕЛИ, ГОЛЫЕ
И ИЗОЛИРОВАННЫЕ ПРОВОДА И ШИНЫ
Расчетная температура среды, °C | Нормированная температура жил, °C | Поправочные коэффициенты при фактической температуре среды, °C | |||||||||||
-5 | 0 | +5 | +10 | +15 | +20 | +25 | +30 | +35 | +40 | +45 | +50 | ||
15 | 80 | 1,14 | 1,11 | 1,08 | 1,04 | 1,00 | 0,96 | 0,92 | 0,88 | 0,83 | 0,78 | 0,73 | 0,68 |
25 | 1,24 | 1,20 | 1,17 | 1,13 | 1,09 | 1,04 | 1,00 | 0,95 | 0,90 | 0,85 | 0,80 | 0,74 | |
25 | 70 | 1,29 | 1,24 | 1,20 | 1,15 | 1,11 | 1,05 | 1,00 | 0,94 | 0,88 | 0,81 | 0,74 | 0,67 |
15 | 65 | 1,18 | 1,14 | 1,10 | 1,05 | 1,00 | 0,95 | 0,89 | 0,84 | 0,77 | 0,71 | 0,63 | 0,55 |
25 | 1,32 | 1,27 | 1,22 | 1,17 | 1,12 | 1,06 | 1,00 | 0,94 | 0,87 | 0,79 | 0,71 | 0,61 | |
15 | 60 | 1,20 | 1,15 | 1,12 | 1,06 | 1,00 | 0,94 | 0,88 | 0,82 | 0,75 | 0,67 | 0,57 | 0,47 |
25 | 1,36 | 1,31 | 1,25 | 1,20 | 1,13 | 1,07 | 1,00 | 0,93 | 0,85 | 0,76 | 0,66 | 0,54 | |
15 | 55 | 1,22 | 1,17 | 1,12 | 1,07 | 1,00 | 0,93 | 0,86 | 0,79 | 0,71 | 0,61 | 0,50 | 0,36 |
25 | 1,41 | 1,35 | 1,29 | 1,23 | 1,15 | 1,08 | 1,00 | 0,91 | 0,82 | 0,71 | 0,58 | 0,41 | |
15 | 50 | 1,25 | 1,20 | 1,14 | 1,07 | 1,00 | 0,93 | 0,84 | 0,76 | 0,66 | 0,54 | 0,37 | - |
25 | 1,48 | 1,41 | 1,34 | 1,26 | 1,18 | 1,09 | 1,00 | 0,89 | 0,78 | 0,63 | 0,45 | - | |
I-3-22. Сечения проводников должны быть проверены по экономической
плотности тока. Экономически целесообразное сечение определяется из
I
соотношения q = --, где I - расчетный ток линии, а; j - нормированное
j э
э
значение экономической плотности тока для заданных условий работы линии,
выбираемое по табл. I-3-37. Сечение, полученное в результате указанного
расчета, округляется до ближайшего стандартного сечения.
Таблица I-3-37
Наименование проводников | Экономическая плотность тока, а/кв. мм | ||
при продолжительности использования максимума нагрузки, ч | |||
более 1000 до 3000 | более 3000 до 5000 | более 5000 до 8700 | |
Голые провода и шины: | |||
медные | 2,5 | 2,1 | 1,8 |
алюминиевые | 1,3 | 1,1 | 1,0 |
Кабели с бумажной и провода с резиновой и полихлорвиниловой изоляцией с жилами: | |||
медными | 3,0 | 2,5 | 2,0 |
алюминиевыми | 1,6 | 1,4 | 1,2 |
Кабели с резиновой и пластмассовой изоляцией с жилами: | |||
медными | 3,5 | 3,1 | 2,7 |
алюминиевыми | 1,9 | 1,7 | 1,6 |
Расчетный ток должен соответствовать условиям нормальной работы, т.е. при его определении не следует учитывать увеличения тока при авариях или ремонтах в каких-либо элементах сети.
I-3-23. Выбор сечений проводов линий напряжением 330 кв и выше постоянного и переменного тока, проводов линий межсистемных связей, а также мощных жестких и гибких токопроводов, работающих с большим числом использования максимума, производится на основе технико-экономических расчетов.
I-3-24. Увеличение числа линий или цепей сверх необходимого по условиям надежности электроснабжения в целях удовлетворения экономической плотности тока должно производиться только на основе технико-экономического расчета. При этом во избежание увеличения числа линий или цепей допускается превышение (вплоть до двукратного значения) нормативных величин, приведенных в табл. I-3-37.
При проведении технико-экономических расчетов следует учитывать все вложения в дополнительную линию, включая оборудование и камеры распределительных устройств на обоих концах линий. Следует также проверять целесообразность повышения напряжения линии.
Данными указаниями следует руководствоваться также при замене существующих проводов на провода большего сечения или при прокладке к ним дополнительных линий для обеспечения экономической плотности тока при росте нагрузки. В этих случаях должна учитываться также полная стоимость всех работ по демонтажу и монтажу оборудования линий, включая стоимость аппаратов и материалов.
I-3-25. Проверке по экономической плотности тока не подлежат:
1. Сети промышленных предприятий и сооружений напряжением до 1000 в при числе часов использования максимума нагрузки предприятия до 4000 - 5000 ч.
2. Ответвления к отдельным электроприемникам напряжением до 1000 в, а также осветительные сети промышленных предприятий, жилых и общественных зданий, проверенные по потере напряжения.
3. Сборные шины электроустановок всех напряжений.
4. Проводники, идущие к сопротивлениям, пусковым реостатам и т.п.
5. Сети временных сооружений, а также устройства с малым сроком службы (3 - 5 лет).
I-3-26. При пользовании табл. I-3-37 необходимо руководствоваться нижеследующим (см. также I-3-24):
1. При максимуме токовой нагрузки в ночное время экономическая плотность тока увеличивается на 40%.
2. Для изолированных проводников сечением 16 кв. мм и менее экономическая плотность тока увеличивается на 40%.
3. Для линий одинакового сечения с n нагрузками, ответвляющимися по
длине, экономическая плотность тока в начале линии увеличивается в К раз
у
при этом коэффициент увеличения определяется из выражения:
где I , I , ..., I - нагрузки отдельных участков линии;
1 2 n
l , l , ..., l - длины отдельных участков линии;
1 2 n
L - полная длина линии.
4. При выборе сечений проводников для питания ряда однотипных, взаимно
резервирующих друг друга электроприемников (например, насосов
водоснабжения, преобразовательных агрегатов и т.д.) общим числом n, из
которых m одновременно находятся в работе, а остальные состоят в резерве,
экономическая плотность тока увеличивается против норм, приведенных в табл.
I-3-37 в К раз, где К равно:
n n
по условиям образования короны с учетом высоты расположения над уровнем
моря данной установки. При этом наибольшая напряженность поля у поверхности
любого из проводников должна быть не более 0,9 Е , вычисленная по формуле:
0
где Е - начальная коронная напряженность проводника;
0
m - коэффициент негладкости для скрученного провода, равный 0,82;
r - радиус проводника, см.
0
ВЫБОР ЭЛЕКТРИЧЕСКИХ АППАРАТОВ И ПРОВОДНИКОВ
ПО УСЛОВИЯМ КОРОТКОГО ЗАМЫКАНИЯ
--------------------------------
<*> Утверждена Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 29 июня 1963 г.
I-4-1. Настоящая глава Правил распространяется на выбор и применение по условиям короткого замыкания электрических аппаратов и проводников в электроустановках переменного тока частоты 50 гц, напряжением до и выше 1000 в.
I-4-2. По режиму короткого замыкания должны проверяться (исключения см. в I-4-3):
1. В электроустановках напряжением выше 1000 в:
а) электрические аппараты, токопроводы и другие проводники, а также опорные и несущие конструкции для них;
б) подходы линий электропередачи к подстанциям и ответвительные опоры при очень больших токах короткого замыкания (ударный ток 50 ка и более) для предупреждения схлестывания проводов при динамическом действии токов короткого замыкания.
Кроме того, для линий с расщепленными проводами должны быть проверены расстояния между распорками расщепленных проводов.
2. В электроустановках напряжением до 1000 в только распределительные щиты, токопроводы и силовые шкафы.
Аппараты, предназначенные для отключения токов короткого замыкания или могущие по условиям своей работы включать короткозамкнутую цепь, должны, кроме того, обладать способностью производить эти операции при всех возможных токах короткого замыкания.
Устойчивыми при токах короткого замыкания являются те аппараты, проводники и устройства, которые при расчетных условиях выдерживают воздействия этих токов, не подвергаясь электрическим, механическим и иным разрушениям или деформациям, препятствующим их дальнейшей нормальной эксплуатации.
1. Аппараты и проводники, защищенные плавкими предохранителями с вставками на номинальный ток до 60 а, - по динамической устойчивости.
2. Аппараты и проводники, защищенные плавкими предохранителями независимо от их номинального тока и типа, - по термической устойчивости.
Цепь считается защищенной плавким предохранителем, если его отключающая способность выбрана в соответствии с требованиями настоящих правил и он способен отключить наименьший возможный аварийный ток в данной цепи.
3. Проводники в цепях к индивидуальным электроприемникам, в том числе к цеховым трансформаторам общей мощностью до 1000 ква и с высшим напряжением до 20 кв, если соблюдены одновременно следующие условия:
а) в электрической или технологической частях предусмотрена необходимая степень резервирования, выполненного таким образом, что отключение указанных электроприемников не вызывает расстройства технологического процесса;
в) возможна замена проводника без значительных затруднений.
4. Проводники к индивидуальным электроприемникам, указанным в п. 2, а также к отдельным небольшим распределительным пунктам, если такие индивидуальные электроприемники и распределительные пункты являются неответственными по своему назначению, и если для них выполнено хотя бы только условие, приведенное в п. 3, "б".
5. Трансформаторы тока в цепях напряжением до 20 кв, питающих трансформаторы или реактированные линии в случаях, когда выбор трансформаторов тока по условиям короткого замыкания требует такого завышения коэффициентов трансформации, при котором не может быть обеспечен необходимый класс точности присоединенных измерительных приборов (например, расчетные счетчики); при этом в цепях силовых трансформаторов рекомендуется избегать применения неустойчивых трансформаторов тока на стороне высшего напряжения, питая приборы учета от трансформаторов тока на стороне низшего напряжения.
6. Провода отходящих воздушных линий (см. также I-4-2, п. 1 "б").
7. Аппараты и шины цепей трансформаторов напряжения при условии расположения их в отдельной камере или за добавочным сопротивлением.
I-4-4. При выборе расчетной схемы для определения токов короткого замыкания следует исходить из предусматриваемых для данной электроустановки условий длительной ее работы и не считаться с кратковременными видоизменениями схемы этой электроустановки, которые не предусмотрены для длительной эксплуатации (например, при переключениях).
Расчетная схема должна учитывать развитие внешних сетей и генерирующих источников, с которыми электрически связывается рассматриваемая установка, не менее чем на 5 лет вперед, считая от ввода ее в эксплуатацию. При этом допустимо вести расчет токов короткого замыкания приближенно для начального момента короткого замыкания.
I-4-5. В качестве расчетного вида короткого замыкания следует принимать:
1. Для определения динамической устойчивости аппаратов и жестких шин с относящимися к ним поддерживающими и опорными конструкциями - трехфазное короткое замыкание.
2. Для определения термической устойчивости аппаратов и проводников - трехфазное короткое замыкание; на генераторном напряжении электростанций - трехфазное или двухфазное, в зависимости от того, какое из них приводит к большему нагреву.
3. Для выбора отключающей и включающей способности аппаратов - по большей из величин, получаемых для случаев трехфазного короткого замыкания и однофазного короткого замыкания на землю (в сетях с большими токами замыкания на землю); если выключатель характеризуется двумя величинами отключающей способности - трехфазной и однофазной - соответственно по обеим величинам.
I-4-6. Расчетный ток короткого замыкания следует рассчитывать, исходя из условия повреждения в такой точке рассматриваемой цепи, при коротком замыкании в которой аппараты и проводники этой цепи находятся в наиболее тяжелых условиях (исключения см. в I-4-7 и I-4-17, п. 3).
Со случаями одновременного замыкания на землю различных фаз в двух разных точках схемы допустимо не считаться.
I-4-7. На реактированных линиях в закрытых распределительных устройствах проводники и аппараты, расположенные до реактора и отделенные от питающих сборных шин (на ответвлениях от линий - от элементов основной цепи) разделяющими полками, перекрытиями и т.п., выбираются по току короткого замыкания за реактором, если последний расположен в том же здании и соединение выполнено шинами.
Шинные ответвления от сборных шин до разделяющих полок и проходные изоляторы в последних должны быть выбраны, исходя из короткого замыкания до реактора.
I-4-8. При расчете термической устойчивости в качестве расчетного времени следует принимать сумму времен, получаемую от сложения времени действия основной защиты, установленной у ближайшего к месту короткого замыкания выключателя, и полного времени отключения этого выключателя (включая время горения дуги).
При наличии мертвой зоны у основной защиты (по току, напряжению, сопротивлению и т.д.) термическую устойчивость необходимо также проверить, исходя из времени действия защиты, реагирующей на повреждение в этой зоне, плюс полное время отключения выключателя. При этом в качестве расчетного тока короткого замыкания следует принимать то значение его, которое соответствует этому месту повреждения.
ДЛЯ ВЫБОРА АППАРАТОВ И ПРОВОДНИКОВ
I-4-9. В электроустановках напряжением до и выше 1000 в при определении токов короткого замыкания для выбора аппаратов и проводников и определения воздействия на несущие конструкции следует исходить из нижеследующего:
1. Все источники, участвующие в питании рассматриваемой точки короткого замыкания, работают одновременно с номинальной нагрузкой.
2. Все синхронные машины имеют автоматические регуляторы напряжения и устройства быстродействующей форсировки возбуждения.
3. Короткое замыкание наступает в такой момент времени, при котором ток короткого замыкания будет иметь наибольшее значение.
4. Электродвижущие силы всех источников питания совпадают по фазе.
5. Расчетное напряжение каждой ступени принимается на 5% выше номинального напряжения сети.
6. Влияние от возникновения короткого замыкания присоединенных к данной сети синхронных компенсаторов, синхронных и асинхронных электродвигателей учитывается, кроме следующих случаев для асинхронных электродвигателей:
а) для времен третьего периода и более;
б) для времен менее третьего периода при мощности до 100 квт в единице, если они отделены от места короткого замыкания не меньше, чем одной трансформацией, а также при любой мощности, если они отделены от места короткого замыкания двумя и более трансформациями или если ток от них может поступать к месту короткого замыкания только через те элементы, через которые протекает основной ток короткого замыкания от сети и которые имеют существенное сопротивление (линии, трансформаторы и т.п.).
I-4-10. В электроустановках напряжением выше 1000 в следует учитывать индуктивные сопротивления электрических машин, силовых трансформаторов и автотрансформаторов, реакторов, воздушных и кабельных линий, а также токопроводов. Активное сопротивление следует учитывать только для воздушных линий с проводами малых сечений и стальными проводами, а также для протяженных кабельных сетей малых сечений с большим активным сопротивлением.
I-4-11. В электроустановках напряжением до 1000 в следует учитывать как индуктивные, так и активные сопротивления всех элементов коротко замкнутой цепи. При этом допустимо пренебречь сопротивлениями одного вида (активными или индуктивными), если суммарное их влияние на величину приведенного полного сопротивления цепи не превысит 10%.
I-4-12. В случае питания электрических сетей напряжением до 1000 в от понижающих трансформаторов при расчете токов короткого замыкания следует исходить из условия, что подведенное к трансформатору напряжение неизменно и равно его номинальному напряжению.
I-4-13. Элементы цепей, защищенных плавкими предохранителями с токоограничивающим действием, следует проверять на динамическую устойчивость по наибольшему мгновенному значению тока короткого замыкания, пропускаемого предохранителем.
ПО УСЛОВИЯМ ДИНАМИЧЕСКОГО ДЕЙСТВИЯ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ
изоляторы и поддерживающие жесткие конструкции, следует рассчитывать по
наибольшему мгновенному значению тока трехфазного короткого замыкания i с
у
учетом сдвига между токами в фазах и без учета механических колебаний
шинной конструкции.
Импульсы силы, действующие на гибкие проводники и поддерживающие их изоляторы, выводы и конструкции, рассчитываются по среднеквадратичному (за время протекания) току двухфазного замыкания между соседними фазами. При расщепленных проводниках и гибких токопроводах взаимодействие токов короткого замыкания в проводниках одной и той же фазы определяется по действующему значению трехфазного короткого замыкания.
Гибкие токопроводы должны проверяться на схлестывание.
I-4-15. Найденные расчетом в соответствии с I-4-14 механические усилия, передающиеся при коротком замыкании жесткими шинами на опорные и проходные изоляторы, должны составить в случае одиночных изоляторов не более 60% соответствующих гарантийных величин наименьшего разрушающего усилия; при спаренных опорных изоляторах - не более 100% разрушающего усилия одного изолятора.
При применении шин составных профилей (многополосные, из двух швеллеров и т.д.) механические напряжения находятся как арифметическая сумма напряжений от взаимодействия фаз и взаимодействия составных элементов каждой шины между собою.
Наибольшие механические напряжения в материале жестких шин не должны превосходить 0,7 временного сопротивления разрыву по ГОСТ.
I-4-16. Температура нагрева проводников при коротком замыкании должна быть не выше предельно допустимых величин, приведенных в табл. I-4-1.
Таблица I-4-1
ДОПУСТИМЫЕ ТЕМПЕРАТУРЫ НАГРЕВА ПРИ КОРОТКОМ ЗАМЫКАНИИ
Вид и материал проводника | Наибольшая допустимая температура, °C |
Шины медные | 300 |
Шины алюминиевые | 200 |
То же стальные, не имеющие непосредственного соединения с аппаратами | 400 |
То же с непосредственным присоединением к аппаратам | 300 |
Кабели с бумажно-пропитанной изоляцией напряжением до 10 кв с медными и алюминиевыми жилами | 200 |
То же на напряжения 20 - 220 кв | 125 |
Кабели и изолированные провода с полихлорвиниловой или резиновой изоляцией с медными и алюминиевыми жилами | 150 |
То же с полиэтиленовой изоляцией | 120 |
Медные голые провода при тяжениях менее 2 кГ/кв. мм | 250 |
То же при тяжениях более 2 кГ/кв. мм | 200 |
Алюминиевые голые провода при тяжениях менее 1 кГ/кв. мм | 200 |
То же при тяжениях более 1 кГ/кв. мм | 160 |
Алюминиевая часть сталеалюминиевых проводов | 200 |
I-4-17. Проверка кабелей на нагрев от токов короткого замыкания в тех случаях, когда это требуется в соответствии с I-4-2 и I-4-3, должна производиться для:
1. Одиночных кабелей одной строительной длины, исходя из коротких замыканий в начале кабеля.
2. Одиночных кабелей со ступенчатыми сечениями по длине, исходя из короткого замыкания в начале каждого участка нового сечения.
3. Пучка из двух и более параллельно включенных кабелей - исходя из короткого замыкания непосредственно за пучком (по сквозному току короткого замыкания).
I-4-18. При проверке на термическую устойчивость проводников линий, оборудованных быстродействующим автоматическим повторным включением, должно учитываться повышение нагрева из-за увеличения суммарной продолжительности обтекания таких линий током короткого замыкания.
Расщепленные провода воздушных линий при проверке на нагрев в условиях коротких замыканий рассматриваются как один провод суммарного сечения.
I-4-19. Для выбора выключателей напряжением выше 1000 в по отключающей способности необходимо определить расчетный отключаемый ток в рассматриваемой цепи в соответствии с условиями, приведенными в I-4-4.
При этом под расчетным отключаемым током следует понимать действующее значение полного тока короткого замыкания (включая апериодическую составляющую тока), определенного для расчетного времени расхождения контактов выключателя, равного сумме собственного времени выключателя (от подачи команды на отключение до момента расхождения дугогасительных контактов) и условного времени срабатывания релейной защиты (0,02 сек.).
I-4-20. При выборе плавких предохранителей по отключающей способности за расчетный отключаемый ток следует принимать действующее значение начального периодического тока короткого замыкания в рассматриваемой цепи (без учета токоограничивающей способности предохранителей).
УЧЕТ ЭЛЕКТРОЭНЕРГИИ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС по согласованию с Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 2 июня 1956 г.; внесены изменения Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 29 июня 1963 г.
I-5-1. Настоящая глава Правил содержит требования к учету электроэнергии в электроустановках.
Дополнительные требования к учету электроэнергии в жилых и общественных зданиях приведены в гл. VII-1.
I-5-2. Расчетным учетом электроэнергии называется учет выработанной, а также отпущенной потребителям электроэнергии для денежного расчета за нее.
Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.
I-5-3. Техническим (контрольным) учетом электроэнергии называется учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, в зданиях, квартирах и т.п.
Счетчики, устанавливаемые для технического учета, в дальнейшем именуются контрольными счетчиками.
1. Выработанной генераторами электростанций.
2. Потребленной на собственные нужды электростанций и подстанций.
3. Выданной электростанциями в распределительные сети.
4. Переданной в другие энергосистемы или полученной от них.
5. Отпущенной потребителям и подлежащей оплате.
Кроме того, учет активной электроэнергии должен обеспечивать возможность контроля за соблюдением потребителями заданных им режимов потребления и баланса электроэнергии, установления удельных норм расхода электроэнергии и проведения хозрасчета.
I-5-5. Учет реактивной электроэнергии должен обеспечивать возможность определения количества реактивной электроэнергии:
1. Выработанной генераторами электростанций.
2. Выработанной синхронными компенсаторами энергосистемы или батареями конденсаторов.
3. Полученной энергосистемой или переданной в другие энергосистемы.
4. Полученной от энергосистемы промышленными и приравненными к ним предприятиями и выработанной компенсирующими установками этих предприятий.
I-5-6. Учет, предусмотренный в I-5-4 и I-5-5, должен обеспечивать также возможность определения коэффициента мощности в различных элементах энергосистемы и у потребителей при мощности их электроустановок 100 ква и более.
I-5-7. Счетчики для расчета энергоснабжающей организации с промышленными потребителями электроэнергии следует устанавливать на границе раздела сети энергоснабжающей организации и потребителя.
I-5-8. Расчетные счетчики активной электроэнергии на электростанциях должны устанавливаться:
1. Для каждого генератора - с таким расчетом, чтобы учитывалась вся выработанная генератором электроэнергия.
2. Для каждого повысительного трансформатора - на стороне среднего и высшего напряжений; при реверсивной работе - два счетчика со стопорами.
При отсутствии отдельных трансформаторов тока для учета на стороне среднего и высшего напряжений счетчики должны устанавливаться на стороне трансформаторов, к которой подведено генераторное напряжение.
3. Для всех линий генераторного напряжения. При реверсивной работе - на каждой линии два счетчика со стопорами.
4. Для линий межсистемной связи - два счетчика со стопорами (с обоих концов линий).
При наличии ответвлений на другие энергосистемы - по два счетчика со стопорами на вводах в подстанции этих энергосистем.
Если от линий или трансформаторов потребителей питается еще несколько электроустановок потребителей, то счетчики должны устанавливаться дополнительно на границе раздела сети основного и других потребителей.
5. Для всех питающих линий и трансформаторов собственных нужд:
а) на стороне высшего напряжения трансформаторов собственных нужд; если трансформаторы собственных нужд электростанций питаются от шин напряжением 35 - 110 кв и выше, допускается установка счетчиков на стороне низшего напряжения трансформаторов;
б) на генераторах собственных нужд; при параллельной работе этих генераторов с энергосистемой - два счетчика со стопорами.
6. Для линий хозяйственных нужд или посторонних потребителей, присоединенных к распределительному устройству собственных нужд электростанций или непосредственно для объектов, входящих в номенклатуру собственных нужд (см. I-5-41 - I-5-45).
I-5-9. На электростанциях малой мощности (до 1000 квт) счетчики активной электроэнергии должны устанавливаться или для генераторов и трансформаторов собственных нужд, или для последних и питающих линий.
I-5-10. Счетчики активной электроэнергии на подстанциях энергосистем должны устанавливаться:
1. На стороне низшего напряжения двухобмоточных трансформаторов, а для трехобмоточных трансформаторов, кроме того, и на стороне среднего напряжения.
2. Для каждой отходящей линии электропередачи, за исключением линий, принадлежащих потребителям и имеющих счетчики на приемном конце (см. I-5-11, п. 2).
3. На трансформаторах собственных нужд.
I-5-11. Расчетные счетчики активной электроэнергии, отпускаемой потребителям, должны устанавливаться:
1. В соответствии с I-5-8, п. 3 и I-5-10, п. 2.
2. На вводе (приемном конце) линии электропередачи в подстанцию потребителя при отсутствии связи с другой подстанцией энергосистемы или другого потребителя на питающем напряжении.
3. На стороне высшего напряжения трансформаторов подстанции предприятия при питании от нее электроприемников других потребителей или при наличии связи данной подстанции с подстанцией другого потребителя на питающем напряжении; при отсутствии трансформаторов тока соответствующего класса точности на напряжение 35 кв и выше допускается установка счетчиков на стороне низшего напряжения трансформаторов.
4. На стороне низшего напряжения силовых трансформаторов, если последние на стороне высшего напряжения присоединены через выключатели нагрузки и отделители или разъединители и плавкие предохранители.
5. На шинах подстанций потребителей, если от одного трансформатора питаются электроприемники нескольких потребителей с самостоятельным расчетом за электроэнергию; допускается устанавливать один счетчик для учета всей электроэнергии, отпускаемой потребителю для силовой, осветительной и других нагрузок.
I-5-12. Счетчики реактивной энергии должны устанавливаться:
1. На электростанциях - для всех генераторов мощностью 1000 квт и более.
2. На подстанциях энергосистем:
а) на обмотках среднего и низшего напряжений трансформаторных групп, в тех же элементах схемы, как и счетчики активной энергии; при отсутствии трансформаторов тока соответствующего класса точности счетчики на стороне среднего напряжения трансформаторов допускается не устанавливать;
б) на линиях электропередачи напряжением 2 - 10 кв в случаях, когда по счетчикам активной электроэнергии этих линий производится расчет с промышленными потребителями;
в) на присоединениях синхронных компенсаторов.
3. У промышленных потребителей при расчете с ними по двухставочному тарифу:
а) в тех же элементах схемы, как и счетчики активной электроэнергии, по которым происходит расчет с энергоснабжающей организацией;
б) на присоединениях батарей конденсаторов мощностью 100 квар и более, синхронных компенсаторов и синхронных электродвигателей, если потребление или отдача ими реактивной энергии учитываются при расчете с предприятием по коэффициенту мощности;
в) в других элементах схемы по усмотрению потребителей (см. I-5-41 - I-5-46).
Если со стороны предприятия с согласия энергосистемы производится отдача реактивной энергии в сеть энергосистемы, необходимо устанавливать два счетчика реактивной энергии со стопорами в тех элементах схемы, где установлен расчетный счетчик активной электроэнергии. Во всех других случаях в этих элементах схемы должен устанавливаться один счетчик реактивной энергии со стопором.
I-5-13. Каждый расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке - пломбу энергоснабжающей организации.
На устанавливаемых расчетных трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес. и на расчетных однофазных счетчиках - с давностью не более 3 лет.
I-5-14. Учет активной и реактивной энергии трехфазного тока должен производиться при помощи трахфазных счетчиков. Допускается применение для этой цели однофазных счетчиков по принципиальным схемам, приведенным в действующей инструкции Государственного комитета стандартов, мер и измерительных приборов СССР (Комитета).
I-5-15. В отношении методов и сроков испытаний, обязательных государственных поверок и погрешностей счетчики должны отвечать требованиям инструкций Комитета.
Для учета активной электроэнергии, вырабатываемой генераторами электростанций, погрешности счетчиков, определяемые при нагрузках генераторов в пределах от 50 до 100% номинальной, при коэффициентах мощности 1 и 0,5 и нормальных частоте и напряжении, должны соответствовать приведенным в табл. I-5-1.
Таблица I-5-1
ДОПУСТИМЫЕ ПОГРЕШНОСТИ СЧЕТЧИКОВ
Объект учета | Допустимая погрешность, % |
Генераторы мощностью 1000 квт до 12000 квт | +/- 1 |
Генераторы мощностью более 12000 квт до 100000 квт | +/- 0,7 |
Генераторы мощностью более 100000 квт | +/- 0,5 |
I-5-16. Расчетные счетчики, предназначенные для включения через измерительные трансформаторы, должны соответствовать действующему ГОСТ и быть классов точности 0,5, 1 и 2 - для учета активной электроэнергии и класса 2 и 2,5 - для учета реактивной энергии.
I-5-17. Счетчики, устанавливаемые для генераторов, трансформаторов, питающих линий собственных нужд и линий, отходящих от электростанций и подстанций, а также все другие счетчики, по которым осуществляется расчет потребителей с энергоснабжающими организациями, должны присоединяться к обмоткам класса точности 0,5 измерительных трансформаторов.
Если выбор трансформаторов тока класса точности 0,5 по динамической и термической устойчивости приводит к увеличению коэффициента трансформации и может отразиться на точности учета (см. также I-4-3, п. 5), то допускается применять трансформаторы тока класса точности 1,0 при условии, что их погрешности при нагрузке вторичной цепи 0,4 ом не превосходят погрешностей, допущенных для класса 0,5, и при номинальной нагрузке присоединения ток во вторичной обмотке не менее 25% номинального тока счетчика.
Для технического учета допускается применение трансформаторов тока класса точности 1,0 и трансформаторов напряжения ниже 1,0.
I-5-18. Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует производить совместно с электроизмерительными приборами и с устройствами защиты.
Раздельное присоединение расчетных счетчиков допускается лишь в случаях, когда совместное их присоединение приводит к превышению погрешностей, допустимых для трансформаторов тока класса точности 0,5, или к изменению характеристик присоединяемых устройств релейной защиты.
При присоединении счетчиков, служащих для расчета между энергосистемой и потребителем, к трансформаторам тока совместно с электроизмерительными приборами и устройствами защиты, должна быть предусмотрена возможность пломбирования цепей расчетного счетчика для избежания нарушения цепей учета.
При необходимости разделения присоединяемых приборов по условиям превышения погрешностей трансформаторов тока (например, при включении защиты на сердечник класса "Д") рекомендуется группировать счетчики с электроизмерительными приборами и отдельно устройства защиты.
I-5-19. Нагрузка вторичных цепей измерительных трансформаторов, в которые включаются расчетные счетчики, не должна превышать номинальных величин, указанных на их табличках. Сечение и длина проводов и кабелей, питающих цепи напряжения счетчиков, должны выбираться таким образом, чтобы потери напряжения в этих цепях составляли не более 0,5% номинального напряжения.
I-5-20. Применение соединительных зажимов или сборок в цепях, присоединяемых к счетчикам, установленным у потребителей, не рекомендуется.
I-5-21. Для учета электроэнергии, вырабатываемой генераторами электростанций, рекомендуется подбирать трансформаторы тока класса точности 0,5, погрешность которых при токах от 50 до 100% номинального не превосходила бы величин, приведенных в табл. I-5-2.
Таблица I-5-2
Назначение трансформатора тока | Допустимые погрешности при токе от 50 до 100% номинального | |
погрешность тока, % | угловая погрешность, мин. | |
Для генераторов от 1000 до 10000 ква | +/- 0,20 | +/- 20 |
Для генераторов более 10000 ква | +/- 0,15 | +/- 10 |
I-5-22. Для питания цепей счетчиков могут применяться как однофазные, так и трехфазные трансформаторы напряжения, в том числе четырех- и пятистержневые, применяемые для контроля изоляции (см. также I-6-23).
I-5-23. Вторичная обмотка трансформаторов тока, устанавливаемых в цепях напряжением 500 в и выше, должна быть одним полюсом заземлена на зажимах. У трансформаторов напряжения заземляются нулевые точки, а при соединении их обмоток в "открытый" треугольник - общая точка вторичных обмоток.
Вторичная обмотка шинных трансформаторов тока напряжением до 1000 в, у которых отсутствует изоляция между первичным витком (шиной) и сердечником, находящимся в связи с этим под напряжением, не должна заземляться. В этом случае заземление должно осуществляться в присоединяемых к ней цепях.
Если к трансформатору напряжения, кроме счетчиков, присоединяются также оперативные цепи защиты или цепи синхронизации, глухое заземление его вторичной обмотки допускается заменять заземлением через пробивной предохранитель.
I-5-24. Трансформаторы напряжения на стороне 35 кв и ниже должны быть защищены предохранителями.
Перед расчетными счетчиками необходимо устанавливать специальные коробки с зажимами для шунтирования обмоток трансформаторов тока при отключении счетчиков для их замены или поверки в каждой фазе. Эта коробка должна иметь приспособление для пломбирования ее энергоснабжающей организацией.
I-5-25. При нескольких системах шин и жестком присоединении трансформаторов напряжения к каждой из них на всех присоединениях должно быть предусмотрено устройство, переключающее цепи счетчиков и других приборов каждого присоединения на трансформатор напряжения соответствующей системы шин.
I-5-26. Цепи учета на электростанциях и подстанциях должны выводиться на самостоятельные сборки или секции сборки зажимов.
I-5-27. Камеры подстанций потребителей, где установлены предохранители на стороне высшего напряжения трансформаторов напряжения, к которым присоединены расчетные счетчики, должны иметь решетки или дверцы с приспособлениями для пломбирования.
Рукоятки приводов разъединителей трансформаторов напряжения, к которым присоединены счетчики, также должны иметь приспособления для пломбирования их энергоснабжающей организацией.
I-5-28. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже нуля.
Счетчики не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °C, а также на открытом воздухе.
Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом на зимнее время должно быть произведено их утепление посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °C.
Требования об утеплении счетчиков не распространяются на трехфазные счетчики, выполняемые по действующему ГОСТ, специально предназначенные для работы при температуре окружающего воздуха от - 15 до +25 °C.
I-5-29. Счетчики, предназначенные для учета электроэнергии, вырабатываемой генераторами электростанций, следует устанавливать в помещениях со средней окружающей температурой воздуха 15 - 25 °C. При отсутствии таких помещений счетчики рекомендуется помещать в специальных шкафах, где должна поддерживаться указанная температура в течение всего года.
I-5-30. Счетчики должны устанавливаться на панелях, щитах, в нишах, на стенах, имеющих достаточно жесткую конструкцию. Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.
Высота от пола до коробки зажимов счетчика должна быть в пределах 1,4 - 1,7 м.
I-5-31. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы в цехах, лестничные клетки и т.п.), для счетчиков должен предусматриваться запирающийся шкаф с приспособлением для пломбирования и с окошком на уровне циферблата. Аналогичные шкафы должны также устанавливаться для совместного размещения счетчиков с трансформаторами тока при учете на стороне низшего напряжения (на вводе у потребителей).
I-5-32. Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать возможность присоединения и отсоединения проводов от счетчика и трансформаторов тока. Кроме того, должна быть обеспечена возможность замены счетчиков другими, в том числе однофазными.
I-5-34. В электропроводке к расчетным счетчикам наличие паек не допускается.
I-5-35. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с III-4-4.
I-5-36. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.
I-5-37. Расстояния между токоведущими частями на щитах и панелях, на которых устанавливаются счетчики и измерительные трансформаторы, должны отвечать требованиям, приведенным в IV-1-14.
I-5-38. Для безопасной установки и замены счетчиков в сетях напряжением до 380 в должна предусматриваться возможность отключения подходящей к счетчику электропроводки путем установки до счетчика на расстоянии не более 10 м рубильника или пакетного выключателя, пробочных предохранителей, автоматов. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.
I-5-39. В сетях напряжением 380/220 и 220 в при установке счетчиков и трансформаторов тока в помещениях с повышенной опасностью и особо опасных должен прокладываться от заземляющего (нулевого) провода отдельный медный проводник для присоединения к ним корпусов счетчика и трансформаторов тока.
I-5-40. При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях каждого присоединения расчетных счетчиков должны быть надписи наименований присоединений.
I-5-41. В промышленных предприятиях, в учреждениях, а также на электростанциях и подстанциях рекомендуется предусматривать технический учет.
На установку контрольных счетчиков разрешения энергоснабжающей организации не требуется.
I-5-42. На электростанциях рекомендуется устанавливать контрольные счетчики для учета электроэнергии, отпускаемой по смешанным присоединениям, в сети разных напряжений и отдельным агрегатам собственных нужд.
I-5-43. На подстанциях энергосистем контрольные счетчики рекомендуется устанавливать для учета электроэнергии, отпускаемой в сети разных напряжений, на линиях и присоединениях, не имеющих расчетных счетчиков, а также для учета электроэнергии, отпускаемой на хозяйственные нужды и посторонним потребителям, питающимся от трансформаторов собственных нужд.
I-5-44. В промышленных предприятиях рекомендуется устанавливать контрольные счетчики для установления лимитов расхода электроэнергии цехами, технологическими процессами, отдельными энергоемкими агрегатами и установления удельных норм на единицу продукции или полуфабриката.
Допускается также установка контрольных счетчиков на вводе предприятия, если расчетный учет с ним ведется по счетчикам, установленным на подстанциях или электростанциях энергосистем.
I-5-45. Приборы технического учета (счетчики и измерительные трансформаторы) должны находиться в ведении самих потребителей.
Контрольные счетчики должны удовлетворять требованиям I-5-13 - I-5-16 и иметь надлежащие пломбы с клеймом органов Комитета с указанием на них года и квартала последней поверки счетчиков.
ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике МЭС по согласованию с Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 2 июня 1956 г.; внесены изменения Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 29 июня 1963 г.
I-6-1. Настоящая глава Правил распространяется на измерения, осуществляемые при помощи стационарных электроизмерительных приборов.
Правила не распространяются на лабораторные измерения, на измерения, осуществляемые при помощи переносных приборов, а также на приборы фиксации аварийных режимов (см. III-2-14), выполняемые по специальным требованиям.
I-6-2. Все устанавливаемые электроизмерительные приборы должны иметь приспособление для пломбы с клеймом госповерителя или органа ведомственного надзора.
I-6-3. Устанавливаемые электроизмерительные приборы должны удовлетворять следующим основным требованиям:
1. Показывающие и самопишущие электроизмерительные приборы должны быть класса точности 1,0 - 2,5.
Приборы с безнулевой шкалой, а также амперметры подстанций, распределительных устройств и электродвигателей могут быть класса точности 4.
2. Классы точности шунтов, добавочных сопротивлений и измерительных трансформаторов должны быть не ниже приведенных в табл. I-6-1.
Таблица I-6-1
КЛАССЫ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И АППАРАТОВ
Класс прибора | Класс шунта и добавочного сопротивления | Класс измерительных трансформаторов |
1 | 0,5 | 0,5 |
1,5 | 0,5 | 0,5(1) <*> |
2,5 | 0,5 | 1(3) <*> |
4 | - | 3 |
--------------------------------
3. Пределы измерения приборов должны выбираться с учетом возможных наибольших длительных отклонений измеряемых параметров от номинальных величин.
I-6-4. Присоединение токовых обмоток электроизмерительных приборов и устройств защиты к вторичным обмоткам трансформаторов тока, от которых питаются цепи расчетных счетчиков, должно выполняться в соответствии с I-5-18.
I-6-5. На подстанциях без постоянного дежурства персонала допускается не устанавливать показывающих приборов, однако в этих случаях должны быть предусмотрены места для присоединения контрольных приборов.
I-6-6. Измерение переменного тока должно производиться:
1. В цепях всех напряжений, где оно необходимо для систематического контроля технологического процесса.
2. В цепях напряжением выше 1000 в, если трансформаторы тока необходимы также для других целей.
3. В цепях напряжением до 1000 в для измерения общего тока независимо от числа присоединенных электроприемников; измерение тока каждого отдельного электроприемника допускается в зависимости от его назначения и ответственности.
4. В цепях силовых трансформаторов мощностью 1000 ква и более.
В цепях дугогасящих катушек, служащих для компенсации емкостных токов в сети, должна быть предусмотрена возможность присоединения регистрирующего или переносного амперметра.
I-6-7. В случаях, когда по технологическим условиям требуется регистрация величин тока, следует устанавливать регистрирующие амперметры.
I-6-8. Измерение постоянного тока должно производиться в цепях:
1. Генераторов постоянного тока и ртутных выпрямителей.
2. Аккумуляторных батарей.
3. Возбуждения синхронных генераторов, компенсаторов и электродвигателей с машинными возбуждением, а также в случаях, когда это необходимо по условиям технологического процесса.
I-6-9. Для измерения переменного трехфазного тока следует, как правило, применять один амперметр.
Три амперметра должны устанавливаться для синхронных генераторов мощностью 15000 квт и более, а также в цепях, в которых возможен длительный неравномерный режим работы:
1. Линии с пофазным управлением.
2. Линии для совместного питания силовой и осветительной нагрузок, если величина последней более 15 - 20% общей нагрузки.
3. Линии, питающие электропечи, если три амперметра необходимы для контроля режима печей.
I-6-10. Трансформаторы тока для включения амперметров должны выбираться с учетом возможных перегрузок электродвигателей и линий.
Коэффициент трансформации трансформаторов тока, устанавливаемых в этих цепях, должен выбираться по току возможной длительной перегрузки цепи.
В цепях, где возможны непродолжительные толчки тока (электродвигатели с короткозамкнутым ротором, трансформаторы и др.), должны предусматриваться амперметры с перегрузочными шкалами. При этом коэффициент трансформации трансформаторов тока следует выбирать по рабочему току, соответствующему номинальной нагрузке данной цепи.
Амперметры постоянного тока должны иметь двусторонние шкалы, если в цепях, в которых они установлены, возможно перетекание тока в двух направлениях.
I-6-11. В установках переменного тока допускается применять амперметры как для непосредственного включения, так и для включения через измерительные трансформаторы тока.
При установке амперметров в распределительных устройствах допускается включать их непосредственно в рассечку шин или проводов.
I-6-12. Включение амперметров прямого включения непосредственно в рассечку шин напряжением до и выше 1000 в без трансформаторов тока рекомендуется производить в случаях, когда последние не требуются для других цепей (для учета электроэнергии, релейной защиты), и для данной цепи необходимо лишь измерение величины тока.
I-6-13. Непосредственное включение амперметров в цепях напряжением выше 1000 в допускается при соблюдении следующих условий:
1. Амперметры должны быть расположены таким образом, чтобы были обеспечены безопасность обслуживающего персонала и удобство наблюдения показаний приборов, при этом эксплуатация их должна производиться в соответствии с действующими правилами по технике безопасности при эксплуатации электроустановок напряжением выше 1000 в.
2. Амперметры должны быть изолированы от земли путем установки их на изоляторах для соответствующего напряжения или же непосредственно на участке шин между соседними изоляторами, и должны быть обеспечены надлежащие при данном напряжении расстояния между амперметром и соседними фазами и заземленными конструкциями.
3. Цоколи амперметров должны быть окрашены в красный цвет, на шкалах приборов должны быть нанесены красные предупредительные знаки (стрелы).
I-6-14. Для наглядности показаний амперметров допускается включение их на разность токов двух фаз или присоединение к параллельно соединенным вторичным обмоткам двух сердечников трансформаторов тока. При этом шкалы амперметров должны быть отградуированы по коэффициенту трансформации трансформаторов тока, уменьшенному: в первом случае - в
раз, а во втором - в 2 раза.
раз, а во втором - в 2 раза.I-6-15. В электроустановках постоянного тока допускается применять амперметры как для прямого включения, так и для включения при помощи наружных шунтов.
В случае необходимости (при весьма больших величинах измеряемого тока или в цепях напряжением выше 500 в) включение амперметров может производиться через специальные трансформаторы постоянного тока.
При напряжении цепи выше 500 в амперметры прямого включения должны быть расположены таким образом, чтобы была обеспечена безопасность их обслуживания.
I-6-16. Измерение напряжения должно производиться:
1. На всех секциях сборных шин всех напряжений как постоянного, так и переменного тока, которые могут работать раздельно; допускается установка одного вольтметра с переключателем на несколько точек измерения.
На подстанциях напряжение можно измерять только на стороне низшего напряжения, если установка трансформаторов напряжения на стороне высшего напряжения не требуется для других целей.
2. В цепях генераторов как постоянного, так и переменного тока, синхронных компенсаторов, а также в отдельных случаях в цепях крупных агрегатов специального назначения (например, агрегатов системы генератор - двигатель и т.п.).
3. В цепях возбуждения синхронных машин мощностью от 1000 квт и более, не имеющих глухого присоединения цепей возбуждения.
4. В цепях аккумуляторных батерей.
Регистрация величины напряжения должна производиться, как правило, на сборных шинах основных напряжений электростанций мощностью 12 тыс. квт и более и на шинах высшего напряжения крупных подстанций.
I-6-17. В контрольных точках энергосистем вольтметры должны быть класса точности 1,0.
I-6-18. В сетях трехфазного тока измерение напряжений производится одним вольтметром:
1. При напряжении выше 1000 в с большими токами замыкания на землю - трех междуфазных напряжений (с переключением).
2. При всех напряжениях с малыми токами замыкания на землю - одного междуфазного.
3. При напряжении до 1000 в с заземленной нейтралью - одного междуфазного напряжения.
I-6-19. Регистрирующие вольтметры без ускоренной записи должны включаться для контроля только одного междуфазного напряжения.
I-6-20. Устройства контроля изоляции должны предусматриваться в сетях с малыми токами замыкания на землю напряжением выше 1000 в, в электроустановках напряжением до 1000 в с изолированной нейтралью и в электроустановках постоянного тока с изолированной средней точкой. Они могут выполняться как при помощи показывающих приборов, так и на релейном принципе (светозвуковая сигнализация) или комбинированные.
Количество, размещение и выполнение устройств контроля изоляции должны определяться, исходя из обеспечения выявления замыканий на землю при изолированной работе и связях через трансформаторы с соединением обмоток "звезда-треугольник", удобства отыскания "земли", с учетом наличия постоянного дежурства персонала и применения действующей при замыканиях на землю вызывной сигнализации или вызывной телесигнализации, а также селективной сигнализации или защиты (см. I-7-20, III-2-70, III-2-73, III-2-76).
I-6-21. Устройства контроля изоляции в сетях напряжением до 1000 в и в сетях постоянного тока должны позволять оценивать величину сопротивления изоляции, а в необходимых случаях обеспечивать светозвуковую сигнализацию, действующую при снижении уровня изоляции ниже установленной величины.
В неответственных цепях постоянного тока контроль изоляции допускается осуществлять при помощи двух вольтметров, периодически включаемых между каждым из полюсов и землей. Устройства светозвуковой сигнализации в этих случаях допускается не предусматривать.
I-6-22. Контроль изоляции цепей возбуждения синхронных генераторов, компенсаторов и электродвигателей допускается производить при помощи одного вольтметра, периодически включаемого между каждым из полюсов и землей.
Один вольтметр с переключателем на необходимое число точек измерения допускается использовать для контроля изоляции цепей возбуждения нескольких машин.
I-6-23. Для присоединения вольтметров контроля изоляции должны применяться трехфазные четырех- и пятистержневые и однофазные трансформаторы напряжения.
Обмотка высшего напряжения трансформаторов должна быть соединена в звезду с заземлением нулевой точки.
Для совместного питания цепей контроля изоляции и цепей других измерительных приборов от одного трансформатора, последний должен иметь две вторичные обмотки; одна из них должна быть соединена в звезду (с фазным напряжением
), другая - в открытый треугольник (с фазным напряжением 100/3 а).
), другая - в открытый треугольник (с фазным напряжением 100/3 а).I-6-24. Измерение мощности должно производиться в цепях;
1. Генераторов - активной и реактивной.
На генераторах мощностью 100 Мвт и более ваттметры должны быть класса точности 1,0.
2. Трансформаторов и линий, питающих собственные нужды электростанций напряжением 3 кв и выше, - активной.
3. Повышающих трансформаторов электростанций (исключая работающих в блоке с генератором) - активной и реактивной (на стороне низших и средних напряжений).
4. Трансформаторов напряжением 110 кв и выше - активной и реактивной и напряжением 110 кв - активной. В цепях трехобмоточных трансформаторов измерение мощности должно производиться на обмотках среднего и низшего напряжений.
Кроме того, измерения активной и реактивной мощности должны производиться на крупных подстанциях, где для повседневного контроля режимов сети необходимо измерение перетоков мощностей; при периодическом сезонном контроле режимов сети на подстанциях должна предусматриваться возможность присоединения переносных приборов.
I-6-25. В цепях, в которых направление электроэнергии может изменяться, должны применяться ваттметры с двусторонней шкалой.
I-6-26. Измерение частоты должно производиться:
1. На каждой секции шин генераторного напряжения электростанций.
2. На каждой системе шин высшего напряжения электростанций с распределением энергии только на повышенном напряжении.
3. В точках возможного деления энергосистемы на несинхронно работающие части.
Регистрирующие частотомеры должны устанавливаться на диспетчерских пунктах энергосистемы и на электростанциях мощностью 50 Мвт и более, а также на электростанциях 6 Мвт и более, работающих изолированно.
При возможности раздельной работы генераторов электростанций регистрация частоты должна производиться на шинах каждой из ее частей, работающей несинхронно.
I-6-27. Погрешность регистрирующих частотомеров должна быть не более 0,25 гц, а на диспетчерских пунктах энергосистем и на электростанциях, участвующих в регулировании мощности, не более 0,1 гц.
I-6-28. Для измерения при точной синхронизации должны предусматриваться следующие электроизмерительные приборы, устанавливаемые на общем щитке или колонке:
два вольтметра (или двойной вольтметр),
синхроноскоп или нулевой вольтметр,
два частотомера (или двойной частотомер).
I-6-29. Для включения генератора на параллельную работу методом самосинхронизации необходимо определять частоту невозбужденного генератора.
I-6-30. Установка электроизмерительных приборов должна производиться в пунктах, откуда производится управление аппаратами главной цепи.
Кроме того, электроизмерительные приборы допускается устанавливать в пунктах, откуда производится регулирование технологического процесса.
I-6-31. Нормальные щитовые приборы рекомендуется устанавливать на высоте от 1,2 до 2,2 м. Электроизмерительные приборы большой точности или с мелкой шкалой рекомендуется размещать на высоте не более 1,7 м.
Регистрирующие приборы рекомендуется устанавливать таким образом, чтобы горизонтальные оси их находились на высоте от 0,6 до 2 м.
I-6-32. Корпуса электроизмерительных приборов, устанавливаемых на заземленных металлических конструкциях, заземлению не подлежат.
ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ БЕЗОПАСНОСТИ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС 2 июня 1956 г.; внесены изменения Союзглавэнерго решением N Э-24/60 от 27 августа 1960 г. и Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 20 августа 1963 г.
I-7-1. Настоящая глава Правил распространяется на все электроустановки как постоянного, так и переменного тока напряжением до и выше 1000 в.
Дополнительные требования к заземлениям электроустановок различного назначения приведены в соответствующих главах ПУЭ.
I-7-2. Замыканием на землю называется случайное электрическое соединение находящихся под напряжением частей электроустановки с конструктивными частями, не изолированными от земли, или с землей непосредственно.
Замыкание, возникшее в машинах, аппаратах, линиях, на заземленные конструктивные части электроустановки, называется замыканием на корпус.
I-7-3. Заземляющим устройством называется совокупность заземлителя и заземляющих проводников.
I-7-4. Заземлителем называется металлический проводник или группа проводников, находящихся в непосредственном соприкосновении с землей.
I-7-5. Заземляющими проводниками называются металлические проводники, соединяющие заземляемые части электроустановки с заземлителем.
I-7-6. Заземлением какой-либо части электроустановки называется преднамеренное электрическое соединение ее с заземляющим устройством.
I-7-7. Напряжением относительно земли при замыкании на корпус называется напряжение между этим корпусом и точками земли, находящимися вне зоны токов в земле, но не ближе 20 м.
I-7-8. Сопротивлением заземляющего устройства называется сумма сопротивлений, слагающаяся из сопротивления заземлителя относительно земли и сопротивления заземляющих проводников.
Сопротивление заземлителя относительно земли определяется как отношение напряжения на заземлителе относительно земли к току, проходящему через заземлитель в землю.
I-7-9. Током замыкания на землю называется ток, проходящий через землю в месте замыкания.
I-7-10. Электроустановками с большими токами замыкания на землю называются электроустановки напряжением выше 1000 в, в которых однофазный ток замыкания на землю более 500 а.
I-7-11. Электроустановками с малыми токами замыкания на землю называются электроустановки напряжением выше 1000 в, в которых однофазный ток замыкания на землю равен или менее 500 а.
I-7-12. Глухозаземленной нейтралью называется нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление (трансформаторы тока и др.).
Изолированной нейтралью называется нейтраль, не присоединенная к заземляющему устройству или присоединенная через аппараты, компенсирующие емкостный ток в сети, трансформаторы напряжения и другие аппараты, имеющие большое сопротивление.
I-7-13. Нулевым проводом называется провод сети, соединенный с глухозаземленной нейтралью трансформатора или генератора, или средний заземленный провод в сети постоянного тока, служащий обратным проводом при неравномерной нагрузке фаз или полюсов.
I-7-14. Защитным отключением называется система защиты, обеспечивающая автоматическое отключение всех фаз или полюсов аварийного участка сети с полным временем отключения с момента возникновения однофазного замыкания не более 0,2 сек.
I-7-15. Двойной изоляцией называется устройство в электроприемнике двух независимых одна от другой и рассчитанных каждая на номинальное напряжение ступеней изоляции, выполненных таким образом, что повреждение одной из них не приводит к появлению потенциала на доступных прикосновению металлических частях.
I-7-16. В электроустановках напряжением до и выше 1000 в для обеспечения безопасности людей, по условиям режимов работы сетей, защиты электрооборудования от грозовых и др. перенапряжений и т.д., должны быть сооружены заземляющие устройства и заземлены корпуса электрооборудования. При этом в качестве заземлителей должны быть в первую очередь использованы металлические конструкции, арматура железобетонных конструкций в случаях, допущенных ПУЭ, трубопроводы и оборудование, имеющие надежное соединение с землей (естественные заземлители). Если эти заземлители имеют сопротивление, удовлетворяющее настоящей главе, то устройства искусственных заземлителей не требуется.
I-7-17. Для заземлений электроустановок различных назначений и различных напряжений следует применять одно общее заземляющее устройство. Исключения допускаются при наличии соответствующих требований в других главах.
Сопротивление заземляющего устройства, используемого для заземления электроустановок различных назначений и напряжений, должно удовлетворять требованиям к заземлению того электрооборудования, для которого необходимо наименьшее сопротивление заземляющего устройства.
I-7-18. При невозможности выполнения заземления или защитного отключения, удовлетворяющего требованиям настоящей главы, или если это представляет значительные трудности по технологическим причинам, то взамен допускается обслуживание электрооборудования с изолирующих площадок.
Изолирующие площадки должны быть выполнены таким образом, чтобы прикосновение к представляющим опасность незаземленным частям могло быть только с площадки. Кроме того, должна быть исключена возможность одновременного прикосновения к незаземленным частям электрооборудования и частям зданий или оборудования, имеющим соединение с землей.
I-7-19. В электроустановках с глухозаземленной нейтралью при замыканиях на заземленные части должно быть обеспечено надежное автоматическое отключение поврежденных участков сети с наименьшим временем отключения.
С этой целью в электроустановках напряжением до 1000 в с глухозаземленной нейтралью, а также в трехпроводных сетях постоянного тока с глухозаземленной средней точкой обязательна металлическая связь корпусов электрооборудования с заземленной нейтралью электроустановки <*> (исключения см. в I-7-23).
--------------------------------
<*> В правилах предыдущих лет такая система носила название "зануление".
Применение заземления корпусов электрооборудования без металлической связи с нейтралью трансформатора запрещается.
I-7-20. В электроустановках с изолированной нейтралью и в электроустановках с компенсацией емкостных токов напряжением выше 1000 в должна быть предусмотрена возможность выявления и быстрого отыскания замыканий на землю при помощи устройств контроля изоляции, секционирования сети и, в необходимых случаях, селективной сигнализации или защиты для обнаружения или автоматического отключения поврежденных участков (см. I-6-20, I-7-21, III-2-70, III-2-73, III-2-76).
I-7-21. Электроустановки напряжением до 1000 в допускаются как с глухозаземленной, так и с изолированной нейтралью, а электроустановки постоянного тока - с глухозаземленной или изолированной средней точкой.
В четырехпроводных сетях переменного тока или в трехпроводных сетях постоянного тока обязательно глухое заземление нейтрали.
В электроустановках трехфазного тока при номинальном напряжении 500 и 660 в нейтраль должна быть изолирована.
Электроустановки с изолированной нейтралью следует применять при повышенных требованиях безопасности (торфяные разработки, угольные шахты и т.п.) и при условии, что в электроустановках обеспечиваются контроль изоляции сети и целости пробивных предохранителей, быстрое обнаружение персоналом замыканий на землю и быстрая их ликвидация либо автоматическое отключение участков при замыканиях на землю.
I-7-22. Сети напряжением до 1000 в с изолированной нейтралью, связанные через трансформаторы с сетями напряжением выше 1000 в, должны быть защищены от опасности, возникающей при повреждении изоляции между обмотками высшего и низшего напряжений трансформатора, пробивным предохранителем, установленным в нейтрали или фазе на стороне низшего напряжения трансформатора.
I-7-23. Отключение электроустановок при однофазных замыканиях на землю может также осуществляться при помощи защитного отключения, которое выполняется в дополнение или взамен заземления.
Отключение должно осуществляться автоматами, удовлетворяющими в отношении надежности действия специальным техническим условиям. Должна быть также предусмотрена возможность контроля исправного действия автоматов защитного отключения (контрольная кнопка).
Защитное отключение рекомендуется для случаев, когда безопасность не может быть обеспечена путем устройства заземления или когда устройство заземления вызывает трудности по условиям выполнения или по экономическим соображениям.
I-7-24. В электроустановках с большими токами замыкания на землю в целях обеспечения безопасности должно быть выполнено выравнивание потенциала (см. I-7-30).
I-7-25. Требуемые настоящей главой сопротивления заземляющих устройств должны быть обеспечены в любое время года с учетом состояния земли (высыхания, промерзания), что должно быть предусмотрено проектом (см. также I-7-47).
Введения поправочных коэффициентов, учитывающих изменения сопротивления земли в зависимости от ее состояния, при измерении сопротивления естественных заземлителей, находящихся ниже глубины промерзания, а также заземлителей, находящихся в промерзшей земле, не требуется.
1. При напряжении 500 в и выше переменного и постоянного тока - во всех случаях.
2. При номинальных напряжениях выше 36 в переменного тока и 110 в постоянного тока - в помещениях с повышенной опасностью, особо опасных и в наружных установках.
Заземление электроустановок не требуется при номинальных напряжениях 36 в и ниже переменного тока и 110 в и ниже постоянного тока - во всех случаях (исключения см. в VII-3-86 и VII-6-39).
I-7-27. Заземление электрооборудования, установленного на опорах воздушных линий электропередачи (трансформаторы, разъединители, предохранители, конденсаторы и т.п.), должно выполняться в соответствии с требованиями, приведенными в соответствующих главах ПУЭ, а также настоящей главы. В сетях с большими токами замыкания на землю в этих случаях сопротивления заземляющих устройств допускается принимать как для опор ВЛ (см. II-5-87, II-5-88).
I-7-28. К частям, подлежащим заземлению, согласно I-7-26 относятся:
1. Корпуса электрических машин, трансформаторов, аппаратов, светильников и т.п.
2. Приводы электрических аппаратов.
4. Каркасы распределительных щитов, щитов управления, щитков и шкафов.
5. Металлические конструкции распределительных устройств, металлические кабельные конструкции, металлические корпуса кабельных муфт, металлические оболочки и брони контрольных и силовых кабелей, металлические оболочки проводов, стальные трубы электропроводки и другие металлические конструкции, связанные с установкой электрооборудования.
6. Металлические корпуса передвижных и переносных электроприемников.
1. Арматура подвесных и штыри опорных изоляторов, кронштейны и осветительная арматура при установке их на деревянных опорах линий электропередачи и на деревянных конструкциях открытых подстанций, если это не требуется по условиям защиты от атмосферных перенапряжений.
2. Оборудование, установленное на заземленных металлических конструкциях; при этом на опорных поверхностях должны быть предусмотрены зачищенные и незакрашенные места для обеспечения электрического контакта.
3. Корпуса электроизмерительных приборов, реле и т.п., установленных на щитах, щитках, шкафах, а также на стенах камер распределительных устройств.
4. Электроприемники с двойной изоляцией.
5. Рельсовые пути, выходящие за территорию электростанций, подстанций, распределительных устройств и промышленных предприятий.
6. Съемные или открывающиеся части на металлических заземленных каркасах и камерах распределительных устройств, ограждений, шкафов, дверей и т.п.
Допускается вместо заземления отдельных электродвигателей, аппаратов и т.п. на станках непосредственно заземлять станины станков при условии обеспечения надежного контакта между корпусами электрооборудования и станиной.
С БОЛЬШИМИ ТОКАМИ ЗАМЫКАНИЯ НА ЗЕМЛЮ
I-7-30. В электроустановках с большими токами замыкания на землю сопротивление заземляющих устройств в любое время года должно быть не более 0,5 ом.
Для заземляющих устройств должны быть в первую очередь использованы естественные заземлители.
Размещение элементов искусственного заземлителя (труб, полос и др.) следует производить таким образом, чтобы было достигнуто по возможности равномерное распределение электрического потенциала на площади, занятой электрооборудованием.
В этих целях вдоль осей оборудования должны быть проложены выравнивающие (заземляющие) проводники на глубине 0,5 - 0,7 м и на расстоянии 0,8 - 1 м от фундаментов или основании оборудования. При двустороннем расположении оборудования и расстоянии между фундаментами или основаниями не более 3 м допускается увеличение расстояния от них до 1,5 м с прокладкой одного проводника для обоих рядов оборудования.
Проводники, присоединяющие оборудование или металлоконструкции к сети выравнивающих (заземляющих) проводников, должны прокладываться на всем протяжении на глубине не менее 0,3 м; при расчете заземляющих устройств указанные проводники не учитываются.
Выравнивающие проводники должны быть соединены по всей площади, занимаемой электрооборудованием, поперечными проводниками с шагом не более 6 м.
Расстояние от границ заземлителя до забора электроустановки с внутренней стороны должно быть не менее 3 м, либо, если заземлитель не размещается на ограждаемой территории, он может быть расширен за пределы территории электроустановки; при этом металлические части забора и арматура стоек железобетонного забора должны быть присоединены к заземлителю.
Выравнивание потенциалов должно быть также осуществлено у входов и въездов на территорию электроустановки между забором и заземлителем путем укладки двух проводников на расстоянии 1 и 2 м от заземлителя на глубине 1 и 1,5 м соответственно и связанных с ним не менее чем в двух местах. Указанные проводники должны иметь длину, превышающую ширину входа или въезда на 1 м с каждой стороны.
Выравнивание потенциалов должно быть осуществлено также при расширении заземлителя за пределы ограждаемой территории электроустановки путем укладки одного проводника вокруг границ заземлителя на расстоянии 1 м и в направлении от его границ на глубине 1 м.
Если заземляющие устройства электроустановок промышленных предприятий присоединены к заземлителям электроустановок с большими токами замыкания на землю, то вокруг таких зданий на расстоянии 1 м от стены и на глубине 1 м в земле должен быть проложен проводник, соединенный с заземляющими проводниками внутри здания, а у входов и въездов в него должно быть выполнено выравнивание потенциала путем прокладки проводников на расстояниях 1 и 2 м от заземлителя на глубине 1 и 1,5 м соответственно.
Во избежание выноса потенциала запрещается питание электроприемников, находящихся за пределами установок с большими токами замыкания на землю и не входящих в контур заземлителя от трансформаторов с заземленной нейтралью при напряжении 380/220 в или 220/127 в, находящихся в пределах контура. В случае необходимости питание таких электроприемников может осуществляться от трансформаторов с изолированной нейтралью.
I-7-31. Расчетным током для заземляющих проводников является наибольший из токов однофазного замыкания (установившееся значение), протекающих через заземляющее устройство при замыкании на это устройство или при замыкании на землю вне его. При этом следует учитывать распределение тока замыкания на землю между заземленными нейтралями сети.
Расчетный ток должен быть определен для той возможной в эксплуатации схемы сети, при которой токи замыкания на землю имеют наибольшую величину.
ВЫШЕ 1000 В С МАЛЫМИ ТОКАМИ ЗАМЫКАНИЯ НА ЗЕМЛЮ
I-7-32. В электроустановках без компенсации емкостных токов сопротивление заземляющего устройства при протекании расчетного тока замыкания на землю в любое время года должно быть не более:
1. Если заземляющее устройство одновременно используется для электроустановок напряжением до 1000 в, то
125
R <= ---, ом.
I
2. Если заземляющее устройство используется только для электроустановок напряжением выше 1000 в, то
250
R <= ---, ом.
I
где R - наибольшее при учете сезонных колебаний сопротивление заземления;
I - расчетный ток замыкания на землю, а.
Расчетным током является полный ток замыкания на землю; сопротивление заземляющего устройства для этих сетей должно быть не более 10 ом.
I-7-33. В сетях с компенсацией емкостных токов сопротивление заземляющего устройства должно быть рассчитано по I-7-32. При этом в качестве расчетного тока следует принимать:
1. Для заземляющих устройств, к которым присоединены компенсирующие аппараты, - ток, равный 125% номинального тока этих аппаратов.
2. Для заземляющих устройств, к которым не присоединены аппараты, компенсирующие емкостный ток, - остаточный ток замыкания на землю, который может иметь место в данной сети при отключении наиболее мощного из компенсирующих аппаратов, но не менее 30 а.
I-7-34. Расчетные величины токов замыкания на землю должны быть определены для той из возможной в эксплуатации схемы сети, при которой токи замыкания на землю имеют наибольшую величину.
I-7-35. В электроустановках с малыми токами замыкания на землю заземляющие устройства могут рассчитываться в соответствии с I-7-32, принимая в качестве расчетного ток срабатывания релейной защиты от междуфазных замыканий или ток плавления предохранителей, если эта защита обеспечивает отключение замыканий на землю.
При этом ток замыкания на землю должен быть не менее полуторакратного тока срабатывания релейной защиты или трехкратного номинального тока предохранителей.
ДО 1000 В С ГЛУХИМ ЗАЗЕМЛЕНИЕМ НЕЙТРАЛИ
I-7-36. Нейтрали источников питания (генератора, трансформатора) должны быть надежно присоединены к заземлителю, который должен быть расположен в непосредственной близости от них.
В отдельных случаях, например, во внутрицеховых подстанциях, заземлитель допускается сооружать непосредственно около стены здания (с внешней стороны).
I-7-37. Выводы фаз и нейтрали генераторов, трансформаторов на щит распределительного устройства следует, как правило, выполнять шинами. Проводимость нулевой шины должна быть не менее 50% фазной. В случае применения для этой цели кабелей они должны быть четырехжильными. Допускается в кабелях с алюминиевой оболочкой вместо четвертой (нулевой) жилы использовать оболочку.
I-7-38. Сопротивление заземляющего устройства, к которому присоединены нейтрали генераторов и трансформаторов, должно быть не более 4 ом. Исключение составляют заземляющие устройства, к которым присоединяются нейтрали генераторов и трансформаторов мощностью 100 ква и менее. В этих случаях заземляющие устройства могут иметь сопротивление не более 10 ом.
Если генераторы или трансформаторы работают параллельно, то сопротивление 10 ом допускается при суммарной их мощности не более 100 ква.
I-7-39. Части, подлежащие заземлению (I-7-26, I-7-28), должны иметь надежную металлическую связь с нейтралью источника питания, выполняемую нулевым проводом или посредством заземляющих проводников с учетом требований I-7-58.
При воздушных линиях металлическая связь с нейтралью источника питания осуществляется при помощи нулевого провода, проложенного на тех же опорах линии, что и фазные.
На воздушных линиях через каждые 250 м, а также на концах линий и ответвлений длиной более 200 м должны выполняться повторные заземления нулевого провода независимо от материала опор (деревянные, металлические, железобетонные), при этом в первую очередь используются естественные заземлители (см. также I-7-49).
Указанные повторные заземления выполняются, если более частые заземления не требуются по условиям защиты от грозовых перенапряжений.
Проводники для повторных заземлений нулевого провода должны иметь пропускную способность не менее 25 а. По механической прочности проводники из стали должны иметь размеры не менее приведенных в табл. I-7-1, из меди - не менее 4 кв. мм и из алюминия - не менее 10 кв. мм.
Повторные заземления нулевого провода в сетях постоянного тока должны осуществляться при помощи отдельных искусственных заземлителей, которые не должны иметь металлических соединений с подземными трубопроводами. Заземляющие устройства на линиях, выполненные для защиты от грозовых перенапряжений (см. II-4-26), рекомендуется использовать для повторного заземления нулевого провода.
I-7-40. Сопротивление заземляющих устройств каждого из повторных заземлений должно быть не более 10 ом. В сетях, для которых допущено сопротивление заземляющих устройств генераторов и трансформаторов 10 ом (см. I-7-38), сопротивление заземляющих устройств каждого из повторных заземлений должно быть не более 30 ом при числе их не менее трех.
В районах вечной мерзлоты или при скальных грунтах в случае отсутствия естественных заземлителей или сложности устройства искусственного заземлителя повторное заземление допускается осуществлять только на концах линии. В этом случае сопротивление повторных заземлителей должно удовлетворять требованиям настоящего параграфа и I-7-47.
ДО 1000 В С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ
I-7-41. Сопротивление заземляющего устройства, используемого для заземления электрооборудования, должно быть не более 4 ом.
При мощности генераторов и трансформаторов 100 ква и менее заземляющие устройства могут иметь сопротивление не более 10 ом.
Если генераторы или трансформаторы работают параллельно, то сопротивление 10 ом допускается при суммарной их мощности не более 100 ква.
ПРИ ИСПОЛЬЗОВАНИИ ЗЕМЛИ В КАЧЕСТВЕ ПРОВОДА
I-7-42. При использовании земли в качестве фазного или обратного провода с длительным прохождением тока через землю заземлитель должен быть термически устойчивым при прохождении через него токов нагрузки; это требование удовлетворяется, если сопротивление заземляющего устройства в наиболее сухой период года имеет величину:
50
R <= --, ом,
I
где I - ток, проходящий через заземлитель в землю, а.
Если использование земли в качестве фазного или обратного провода является временной схемой работы, то сопротивление заземляющего устройства должно быть не более величины:
100
R <= ---, ом.
I
I-7-43. Присоединение фазы к заземлителю должно осуществляться отдельным заземляющим проводником.
I-7-44. Использование земли в качестве фазного или нулевого провода в электроустановках напряжением до 1000 в запрещается, так как такие установки могут привести к поражениям электрическим током.
УДЕЛЬНЫМИ СОПРОТИВЛЕНИЯМИ ЗЕМЛИ
4
земли в наиболее неблагоприятное время года более 200 ом·м (2 · 10 ом·см)
для сооружения искусственных заземлителей должны проводиться следующие
мероприятия:
1. Устройство углубленных заземлителей, если на большей глубине удельные сопротивления земли снижаются.
2. Применение искусственной обработки земли с целью снижения удельного сопротивления земли, если другие способы не могут быть применены или не дают необходимого эффекта.
3. Устройство выносных заземлителей, если вблизи (до 1 - 2 км) от электроустановок есть места с меньшим удельным сопротивлением земли.
I-7-46. В районах вечной мерзлоты, кроме выполнения требований, приведенных в I-7-45, следует:
1. Помещать заземлители в непромерзаемые водоемы, в талые зоны.
2. Использовать артезианские скважины.
3. В дополнение к углубленным заземлителям применять протяженные заземлители на глубине около 0,5 м, предназначаемые для работы в летнее время при оттаивании поверхностного слоя земли.
4. Создавать искусственные талые зоны путем покрытия заземлителей слоем торфа зимой с раскрытием их летом.
удельном сопротивлении земли в наиболее неблагоприятное время года более
4
500 ом·м (5 · 10 ом·см), если мероприятия, предусмотренные в I-7-45 и
I-7-46 не позволяют получить приемлемые по экономическим соображениям
заземлители, допускается повысить требуемые настоящей главой величины
сопротивлений заземляющих устройств в
раз, где
- удельное сопротивление
раз, где - удельное сопротивлениеземли, ом·м (или
при
ом·см). При этом увеличение требуемых настоящей
при ом·см). При этом увеличение требуемых настоящейглавой сопротивлений заземляющих устройств должно быть не более
десятикратного.
Указанное отступление для районов с большими удельными сопротивлениями не следует применять для системы "два провода" - земля.
I-7-48. Удельное сопротивление земли, в которую предполагается помещать искусственные заземлители, следует определять путем измерений с учетом сезонных его колебаний, принимая в качестве расчетной наиболее неблагоприятную величину.
1. Проложенные под землей водопроводные и другие металлические трубопроводы, за исключением трубопроводов горючих жидкостей, горючих или взрывчатых газов, а также трубопроводов, покрытых изоляцией для защиты от коррозии.
2. Обсадные трубы.
3. Металлические конструкции и арматура железобетонных конструкций зданий и сооружений, имеющие соединение с землей.
4. Металлические шпунты гидротехнических сооружений и т.п.
5. Свинцовые оболочки кабелей, проложенных в земле. Алюминиевые оболочки кабелей и голые алюминиевые проводники не допускается использовать в качестве естественных заземлителей.
Если оболочки кабелей служат единственными заземлителями, то в расчете заземляющих устройств они должны учитываться при числе кабелей не менее двух.
В качестве заземлителей распределительных устройств рекомендуется использовать опоры отходящих линий, соединенных с заземляющим устройством при помощи грозозащитного троса линии, если он не изолирован от опоры.
I-7-50. Естественные заземлители должны быть связаны с заземляющими магистралями электроустановки не менее чем двумя проводниками, присоединенными к заземлителю в разных местах.
Это требование не относится к повторному заземлению нулевого провода и металлических оболочек кабелей.
I-7-51. В качестве искусственных заземлителей следует применять:
1. Вертикально погруженные стальные трубы, угловую сталь, металлические стержни и т.п.
2. Горизонтально проложенные стальные полосы, круглую сталь и т.п.
Наименьшие размеры заземлителей приведены в табл. I-7-1; сечения магистралей заземления см. в I-7-57.
Таблица I-7-1
И ЗАЗЕМЛЯЮЩИХ ПРОВОДНИКОВ
Наименование | В зданиях | В наружных установках | В земле |
Круглые, диаметр, мм | 5 | 6 | 6 |
Прямоугольные: | |||
сечение, кв. мм | 24 | 48 | 48 |
толщина, мм | 3 | 4 | 4 |
Угловая сталь, толщина полок, мм | 2 | 2,5 | 4 |
Стальные газопроводные трубы, толщина стенок, мм | 2,5 | 2,5 | 3,5 |
Стальные тонкостенные трубы, толщина стенок, мм | 1,5 | Не допускается | |
В случаях опасности усиленной коррозии следует применять омедненные или оцинкованные заземлители.
Расположенные в земле заземлители и заземляющие проводники не должны иметь окраски.
1. Нулевые проводники сети.
3. Металлические конструкции производственного назначения (подкрановые пути, каркасы распределительных устройств, галереи, площадки, шахты лифтов, подъемников, элеваторов и т.п.).
4. Стальные трубы электропроводок.
5. Алюминиевые, оболочки кабелей.
6. Металлические стационарные открыто проложенные трубопроводы всех назначений, кроме трубопроводов горючих и взрывоопасных смесей, канализации и центрального отопления.
Во всех случаях, используются ли проводники или элементы конструкции, перечисленные в п. п. 2 - 6, в качестве заземляющих, а также, если они в качестве таковых не используются, эти проводники должны быть надежно соединены с заземляющим устройством или с нулевым проводом во всех помещениях, где применяется заземление.
Указанные проводники или части их могут служить единственными заземляющими проводниками, если они по проводимости удовлетворяют требованиям настоящей главы.
I-7-53. Использование в качестве заземляющих проводников металлических оболочек трубчатых проводов, металлических оболочек изоляционных трубок, а также свинцовых оболочек проводов в групповой распределительной осветительной сети запрещается. В помещениях, в которых требуется применение заземления, эти оболочки должны быть заземлены и иметь надежные соединения на всем протяжении; соединительные муфты и коробки должны быть присоединены к металлическим оболочкам пайкой или болтовыми соединениями.
I-7-54. Стальные заземляющие проводники должны быть проложены открыто (исключение см. I-7-63) и иметь сечения не менее приведенных в табл. I-7-1.
Указанное в табл. I-7-1 ограничение в отношении наименьших диаметров заземляющих проводников не относится к нулевым проводникам электропроводок и воздушных линий, используемым для целей заземления. При этом диаметры однопроволочных нулевых проводов должны быть равны диаметрам фазных. Наименьшие сечения (диаметры) нулевых проводов воздушных линий приведены в II-4-12.
Использование голых алюминиевых проводников для прокладки в земле в качестве заземляющих проводников или заземлителей запрещается.
I-7-55. В электроустановках напряжением до 1000 в медные или алюминиевые заземляющие проводники должны иметь сечения не менее приведенных в табл. I-7-2.
Таблица I-7-2
ПРОВОДНИКОВ В ЭЛЕКТРОУСТАНОВКАХ НАПРЯЖЕНИЕМ ДО 1000 В
Наименование | Медь, кв. мм | Алюминий, кв. мм |
Голые проводники при открытой прокладке | 4 | 6 |
Изолированные провода | 1,5 | 2,5 |
Заземляющие жилы кабелей или многожильных проводов в общей защитной оболочке с фазными жилами | 1 | 1,5 |
I-7-56. В электроустановках напряжением выше 1000 в с большими токами замыкания на землю сечения заземляющих проводников должны быть выбраны такими, чтобы при протекании по ним расчетных токов однофазных замыканий на землю температура заземляющих проводников не превысила 400 °C (кратковременный нагрев, соответствующий времени действия основной защиты).
Сечения заземляющих проводников должны выбираться из условий, приведенных в I-7-58.
I-7-57. В сетях напряжением до и выше 1000 в с изолированной нейтралью и с малыми токами замыкания на землю сечения заземляющих проводников должны составлять не менее 1/3 сечения фазных, а при проводниках из разных металлов - не менее проводимости фазных проводников, но не менее приведенных в табл. I-7-1 и I-7-2. Не требуется применения медных проводников сечением более 25 кв. мм, алюминиевых 35 кв. мм и стальных 120 кв. мм. В производственных помещениях с электроустановками напряжением выше 1000 в магистрали заземления из стальной полосы должны иметь сечение не менее 120 кв. мм, а при напряжении до 1000 в - не менее 100 кв. мм.
В указанных выше случаях допускается применение круглой стали той же проводимости.
I-7-58. В электроустановках напряжением до 1000 в с глухим заземлением нейтрали с целью обеспечения автоматического отключения аварийного участка заземляющие проводники должны быть выбраны таким образом, чтобы при замыкании на корпус или на нулевой провод возникал ток короткого замыкания, превышающий не менее чем:
в 3 раза номинальный ток плавкой вставки ближайшего предохранителя;
в 3 раза номинальный ток расцепителя автоматического выключателя, имеющего обратно зависимую от тока характеристику.
При защите сетей автоматическими выключателями, имеющими только электромагнитный расцепитель (отсечку), проводник должен быть выбран таким образом, чтобы в петле фаза - нуль был обеспечен ток короткого замыкания, равный величине уставки тока мгновенного срабатывания, умноженной на коэффициент, учитывающий разброс (по заводским данным), и на коэффициент запаса 1,1.
При отсутствии заводских данных для автоматов с номинальным током до 100 а кратность тока короткого замыкания относительно величины уставки следует принимать равной - 1,4, для прочих автоматов - 1,25.
Полная проводимость заземляющих проводников во всех случаях должна быть не менее 50% проводимости фазного проводника.
В случаях, когда требования настоящего параграфа не удовлетворяются в отношении величины тока замыкания на корпус или нулевой провод, отключение при этих замыканиях должно обеспечиваться при помощи специальных защит.
Независимо от выполнения указанных требований при проектировании условия в отношении тока отключения должны проверяться испытаниями или измерениями до пуска электроустановки в эксплуатацию, а также периодически в процессе ее эксплуатации.
I-7-59. В электроустановках напряжением до 1000 в с глухозаземленной нейтралью в целях удовлетворения требований, приведенных в I-7-58:
1. Проводники, специально предназначенные для этой цели, рекомендуется прокладывать совместно или в непосредственной близости с фазными.
2. Использование свинцовых оболочек кабелей в качестве заземляющих проводников не допускается.
I-7-60. В сетях напряжением до 1000 в с глухозаземленной нейтралью для проверки обеспечения отключения замыканий между фазным и нулевым проводами ток замыкания определяется по приближенной формуле:
где U - фазное напряжение сети;
ф
z - полное сопротивление трансформатора току замыкания на корпус (см.
т
I-7-2);
- полное сопротивление петли фазный - нулевой провода линии (при проводах из цветных металлов реактивное сопротивление петли принимается из расчета 0,6 ом/км; при стальных проводах активное и внутреннее реактивное сопротивления проводов (ом/км) определяются для токов, принятых в соответствии с I-7-58; внешнее реактивное сопротивление принимается при этом из расчета 0,6 ом/км).I-7-61. В цепи нулевых проводов, если они одновременно служат для целей заземления, не должно быть разъединяющих приспособлений и предохранителей. Допускается, однако, применение таких выключателей, которые одновременно с отключением нулевых проводов отключают также все провода, находящиеся под напряжением.
Однополюсные выключатели следует включать в фазные провода, а не в нулевой провод (см. VI-5-31).
I-7-62. Нулевые провода осветительных линий допускается использовать для заземления электроустановок, питающихся по другим линиям, если все указанные линии питаются от одного трансформатора, проводимость их удовлетворяет требованиям настоящей главы и исключена возможность отсоединения нулевых проводов во время работы других линий.
В таких случаях не должны применяться выключатели, отключающие нулевые провода вместе с фазными (см. I-7-61).
I-7-63. Заземляющие проводники в помещениях должны быть доступны для осмотра. Это требование не относится к нулевым жилам и металлическим оболочкам кабелей, трубопроводам скрытой электропроводки, к находящимся в земле металлоконструкциям, а также к проводникам заземления, проложенным в трубах.
I-7-64. В помещениях сухих, не содержащих едкие пары и газы, заземляющие проводники допускается прокладывать непосредственно по стенам.
В сырых и особо сырых помещениях и в помещениях с едкими парами заземляющие проводники следует прокладывать на расстоянии от стен не менее чем на 10 мм.
I-7-65. Заземляющие проводники должны быть предохранены от химических воздействий. В местах перекрещивания заземляющих проводников с кабелями, трубопроводами, железнодорожными путями, а также и в других местах, где возможны механические повреждения заземляющих проводников, последние должны быть защищены.
I-7-66. Прокладка заземляющих проводников через стены должна выполняться в открытых проемах, в трубах или иных жестких обрамлениях.
I-7-67. У мест ввода заземляющих проводников в здания должны быть предусмотрены опознавательные знаки.
I-7-68. Использование специально проложенных заземляющих проводников для иных целей не допускается.
I-7-69. Открыто проложенные заземляющие проводники, а также все конструкции, провода и полосы сети заземления должны быть окрашены в черный цвет.
Допускается окраска открытых заземляющих проводников в иные цвета в соответствии с оформлением помещения, но при этом они должны иметь в местах присоединений и ответвлений не менее чем две полосы на расстоянии 150 мм друг от друга черного цвета.
I-7-70. Соединения заземляющих проводников между собой должны обеспечивать надежный контакт и выполняться посредством сварки. Длину нахлестки (длину сварочных швов) следует выбирать равной двойной ширине при прямоугольном сечении или шести диаметрам при круглом сечении.
Соединения нулевых проводов электропроводки и воздушных линий допускаются теми же методами, что и фазных проводов.
В помещениях сырых и с едкими парами или газами все соединения надо выполнять сваркой; если сварку нельзя выполнить, допускаются болтовые соединения; при этом контактные части должны иметь защитные покрытия.
I-7-71. При использовании заземляющих проводников, указанных в I-7-52, должны быть соблюдены следующие условия:
1. Должны быть обеспечены надежность контактов в соединениях и непрерывность электрической цепи по всей ее длине.
2. При использовании последовательно участков металлических конструкций соединение этих участков должно осуществляться сваркой при помощи стальных шин сечением не менее 100 кв. мм; при использовании этих конструкций в электроустановках напряжением до 1000 в с заземленной нейтралью соединения должны осуществляться проводниками тех же сечений, какие должны быть приняты для заземляющих проводников на данном участке.
I-7-72. Стальные трубы электропроводки, используемые в качестве заземляющих проводников, должны иметь надежные соединения. При открытой прокладке допускается применять хорошо затянутые муфты на сурике либо иные конструкции, дающие надежный контакт. При скрытой прокладке должны применяться только муфты на сурике.
При наличии длинного участка резьбы (сгона) на его стороне должна ставиться контргайка.
Во всех случаях скрытой прокладки, а в сетях с заземленной нейтралью также при открытой прокладке стыки труб должны быть дополнительно проварены с каждой стороны в двух точках (при открытой прокладке контргайки в этом случае допускается не устанавливать).
При прокладке проводов в стальных трубах и использовании труб в качестве заземляющих проводников должны быть устроены металлические соединения между трубами и корпусами электрооборудования, в которые вводятся трубы.
I-7-73. Соединение заземляющих проводников с протяженными заземлителями (например, трубопроводами) должно производиться вблизи от вводов в здания при помощи сварки. При невозможности присоединения заземляющих проводников к трубопроводу при помощи сварки оно может быть выполнено при помощи хомутов, контактная поверхность которых должна быть облужена. Трубы в местах накладки хомутов должны быть зачищены.
Места и способы присоединения должны быть выбраны таким образом, чтобы при разъединении трубопровода для ремонтных работ было обеспечено необходимое сопротивление заземляющего устройства. Водомеры, задвижки и т.п. должны иметь обходные соединения.
I-7-74. Присоединение заземляющих проводников к заземляемым конструкциям должно быть выполнено сваркой, а присоединение к корпусам аппаратов, машин и т.п. - сваркой или надежными болтовыми соединениями. При наличии сотрясений или вибрации должны быть приняты меры против ослабления контакта (контргайки, контрящие шайбы и т.п.).
Заземление оборудования, подвергающегося частому демонтажу или установленному на движущихся частях, должно выполняться при помощи гибких проводников.
Присоединение заземляющих проводников к металлическим оболочкам кабелей и проводов следует выполнять пайкой. При этом должно быть выполнено механическое крепление припаиваемого проводника при помощи скрутки, хомутом и др.
I-7-75. Нейтрали трансформаторов или генераторов, заземляемые наглухо или через аппараты, компенсирующие емкостный ток, должны присоединяться к заземлителю или к сборным заземляющим шинам при помощи отдельных заземляющих проводников.
I-7-76. Каждый заземляемый элемент установки должен быть присоединен к заземлителю или к заземляющей магистрали при помощи отдельного ответвления. Последовательное включение в заземляющий проводник нескольких заземляемых частей установки запрещается.
Ответвления к однофазным электроприемникам для их заземления должны осуществляться отдельным (третьим) проводником. Использование для этой цели нулевого (рабочего) провода ответвления запрещается.
I-7-77. Переносные электроприемники в зависимости от категории опасности помещения (см. I-1-13) могут питаться либо непосредственно от сети, либо через разделяющие или понижающие трансформаторы (см. I-1-43).
Питание электроприемников непосредственно от сети допускается при напряжении сети не выше 380/220 в.
Металлические корпуса переносных электроприемников напряжением выше 36 в в помещениях с повышенной опасностью и особо опасных должны быть заземлены, за исключением электроприемников с двойной изоляцией или питающихся от разделяющих трансформаторов.
I-7-78. Заземление переносных электроприемников должно осуществляться посредством специальной жилы переносного провода, которая не должна одновременно служить проводником рабочего тока. Использование для этой цели нулевого заземленного провода непосредственно у электроприемника запрещается. Присоединение нулевого и заземляющего проводников к заземляющей сети должно выполняться самостоятельно.
I-7-79. Штепсельные розетки для переносных электроприемников должны быть снабжены специальным контактом для присоединения заземляющего проводника. При этом конструкция штепсельного соединения должна исключать возможность использования токоведущих контактов в качестве контактов, предназначенных для заземления. Соединение между заземляющими контактами штепселя и розетки должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным. Заземленный контакт штепсельной розетки должен быть электрически соединен с корпусом ее, если этот корпус выполнен из металла.
I-7-80 <*>. В качестве заземляющего проводника для переносного электроприемника должна быть использована отдельная жила в общей оболочке с фазными и иметь одинаковые с ними сечения.
--------------------------------
<*> В связи с тем, что ГОСТ на соответствующие кабели предусматривает уменьшенное сечение заземляющей жилы по сравнению с фазным, разрешается применение таких кабелей впредь до соответствующего изменения ГОСТ.
Использование нулевого провода для заземления запрещается.
Жилы проводов и кабелей для переносных электроприемников должны быть гибкими, медными, сечением не менее 1,5 кв. мм.
I-7-81. Передвижные электростанции должны иметь заземляющие устройства, выполненные как для стационарных электроустановок, в соответствии с требованиями настоящей главы, за исключением случаев, предусмотренных в I-7-84.
I-7-82. Корпуса передвижных механизмов, получающих электроэнергию от стационарных источников питания или от передвижных электростанций, должны иметь металлическую связь с заземляющим устройством этих источников питания.
В сетях с изолированной нейтралью вместо прокладки заземляющих соединительных проводников заземление может быть выполнено с устройством заземлителей, расположенных вблизи передвижных механизмов. Сопротивление заземлителей должно удовлетворять требованиям настоящей главы. При этом следует в первую очередь использовать имеющиеся вблизи естественные заземлители.
I-7-83. При невозможности или нецелесообразности по характеру работы передвижной установки выполнить заземление в соответствии с требованиями настоящей главы взамен его может быть применено защитное отключение (см. I-7-23) с отключением напряжения до ввода в механизм.
I-7-84. Заземление передвижных механизмов и передвижных электростанций не требуется в следующих случаях:
1. Если передвижные механизмы имеют собственную электростанцию, расположенную непосредственно на механизме на общей металлической раме и не питающую другие установки.
2. Если механизмы (при числе не более двух) питаются от специально предназначенной для них передвижной электростанции, не питающей другие установки, и находятся на расстоянии не более 50 м от электростанции, а корпуса электростанции и механизмов имеют металлическую связь при помощи соединительных проводников.
I-7-85. Соединительные заземляющие проводники должны быть выбраны в соответствии с требованиями настоящей главы.
Кабели должны иметь жилы, предназначенные для заземления передвижных установок и находящиеся в общей оболочке с жилами, по которым подводится к установке электроэнергия; сечение заземляющих проводников должно быть равным сечению фазных жил (см. сноску к I-7-80).
ОБЪЕМ И НОРМЫ ПРИЕМО-СДАТОЧНЫХ ИСПЫТАНИЙ
ЭЛЕКТРООБОРУДОВАНИЯ
--------------------------------
<*> Утверждена Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 20 августа 1963 г.
I-8-1. Все вновь вводимое в эксплуатацию электрооборудование на напряжения до 220 кВ должно быть подвергнуто приемо-сдаточным испытаниям в соответствии с требованиями настоящей главы.
В случаях, когда директивными указаниями Государственного производственного комитета по энергетике и электрификации СССР предусматриваются повышенные требования, по сравнению с настоящей главой, при испытаниях в энергосистемах и блок-станциях следует руководствоваться директивными указаниями. Этими же указаниями следует руководствоваться при испытании электрооборудования на напряжения 330 и 500 кв.
I-8-2. Устройства релейной защиты и электроавтоматики на электростанциях и подстанциях проверяются по действующим типовым инструкциям Государственного производственного комитета по энергетике и электрификации СССР, а устройства защиты и автоматики электропривода - по типовым инструкциям Государственного производственного комитета по монтажным и специальным строительным работам СССР, согласованным с Государственной инспекцией по промэнергетике и энергонадзору.
I-8-3. Помимо испытаний, предусмотренных настоящей главой, все электрооборудование должно пройти ремонт, проверку работы механической части и т.п. в соответствии с заводскими и монтажными инструкциями.
I-8-4. Заключение о пригодности оборудования к эксплуатации дается на основании рассмотрения результатов всех испытаний, относящихся к данной единице оборудования.
I-8-5. При испытаниях электрооборудования, не имеющего паспорта (заводской таблички или иного заводского документа, подтверждающего его номинальные данные), объем испытаний может быть увеличен в той мере (с учетом возможности осуществления дополнительных испытаний на месте и наличных технических средств), в какой это необходимо для установления паспортных данных.
Объем испытаний может быть также увеличен, если это требуется для получения исходных данных по проверке защиты, автоматики или работы головных образцов электрооборудования, новой конструкции или типа.
I-8-6. Испытание повышенным напряжением обязательно для всего электрооборудования напряжением 35 кв и ниже, а при наличии испытательных устройств - и для электрооборудования на напряжение выше 35 кв, за исключением случаев, оговоренных в настоящей главе.
Испытание изоляции аппаратов повышенным напряжением промышленной частоты должно производиться, как правило, совместно с испытанием изоляции шин распределительного устройства.
I-8-7. Изоляторы и оборудование с номинальным напряжением, превышающим номинальное напряжение установки, в которой они установлены, могут испытываться повышенным напряжением по нормам для соответствующего класса изоляции электроустановки.
I-8-8. Изоляция электрооборудования иностранных фирм (кроме вращающихся машин), имеющая электрическую прочность ниже предусмотренной нормами настоящей главы, должна испытываться напряжением, составляющим 90% заводского испытательного напряжения, если нет других указаний поставщика.
I-8-9. При испытаниях внешней изоляции электрооборудования повышенным напряжением промышленной частоты, производимых в атмосферных условиях, существенно отличающихся от нормальных (давление 760 мм рт. ст., температура 20 °C, абсолютная влажность воздуха 11 г/куб. м), к величине испытательного напряжения следует вводить поправку на условия испытания.
I-8-10. При проведении нескольких видов испытаний изоляции электрооборудования испытанию приложением повышенного напряжения должны предшествовать тщательный осмотр и оценка состояния изоляции другими методами.
I-8-11. Испытания изоляции напряжением промышленной частоты, равным 1000 В, могут быть заменены измерением одноминутного значения сопротивления изоляции мегомметром на напряжение 2500 В. Если величина сопротивления меньше приведенной в нормах, испытание повышенным напряжением промышленной частоты 1000 В является обязательным.
I-8-12. В настоящей главе применяются следующие понятия:
1. "Испытательное напряжение промышленной частоты" - величина переменного напряжения частоты 50 Гц, практически синусоидального, которую должны выдерживать в течение 1 (или 5) мин. внутренняя и внешняя изоляция электрооборудования при определенных условиях испытания.
2. "Электрооборудование с нормальной изоляцией" - электрооборудование, предназначенное для применения в установках, подверженных действию грозовых перенапряжений при обычных мерах защиты от них.
3. "Электрооборудование с облегченной изоляцией" - электрооборудование, предназначенное для применения лишь в электроустановках, не подверженных действию грозовых перенапряжений, или при специальных мерах, ограничивающих амплитуду грозовых перенапряжений до величины, не превышающей амплитуду испытательного напряжения промышленной частоты.
4. "Аппараты" - выключатели силовые, выключатели нагрузки, разъединители, в том числе отделители, короткозамыкатели, предохранители, вентильные разрядники, токоограничивающие и шунтирующие реакторы, комплектные распределительные устройства.
5. "Ненормируемая измеряемая величина" - величина, абсолютное значение которой не регламентируется. Оценка состояния оборудования в этих случаях производится путем сопоставления с данными аналогичных измерений на однотипном оборудовании с заведомо хорошими характеристиками или с результатами остальных испытаний.
I-8-13. Генераторы напряжением ниже 1000 в испытываются по п. п. 2, 3, 4, 6, 7б, 8а; генераторы напряжением выше 1000 в мощностью до 12,5 мвт - дополнительно по п. 1; остальные генераторы - в полном объеме, предусмотренном настоящим параграфом.
1. Определение возможности включения без сушки генераторов напряжением выше 1000 в производится в соответствии с действующей "Инструкцией по определению условий включения вращающихся электрических машин переменного тока без сушки".
2. Измерение сопротивления изоляции. Сопротивление изоляции должно соответствовать приведенным ниже нормам:
Наименование испытуемого объекта | Напряжение мегомметра, в | Норма |
Обмотка статора напряжением 1000 в и ниже (каждая фаза в отдельности относительно корпуса и двух других заземленных фаз) | 2500 | Величина сопротивления изоляции должна быть не менее 0,5 Мом при t = +10 - 30 °C |
Обмотка ротора машин напряжением 1000 в и ниже | 1000 | Допускается включение генератора, если сопротивление изоляции при t = 75 °C не менее 2000 ом или 2000 ом при 20 °C |
Допускается измерение мегометром на напряжение 500 в | ||
Цепи возбуждения генератора и возбудителя со всеми присоединенными аппаратами (без обмоток ротора и возбудителя), в том числе и установки ионного возбуждения или высокочастотного генератора (или вспомогательного), сидящего на одном валу с главным генератором (без обмоток этих генераторов) с цепями твердых выпрямителей | 1000 | Величина сопротивления должна быть не менее 1 Мом |
Допускается измерение мегометром на напряжение 500 в | ||
Обмотки возбудителя и подвозбудителя (относительно корпуса и бандажей) | 1000 | Величина сопротивления изоляции при t = +10 - 30 °C должна быть не менее 0,5 Мом |
Бандажи якоря возбудителя и подвозбудителя | 1000 | Величина сопротивления изоляции не нормируется |
Подшипники генератора и возбудителя | 1000 | Сопротивление изоляции измеряется относительно фундаментной плиты при полностью собранных маслопроводах. Величина сопротивления должна быть не менее 0,3 Мом для гидрогенераторов и 1,0 Мом - для турбогенераторов. Для гидрогенераторов измерение производится, если позволяет конструкция генератора |
Термоиндикаторы | 250 | Определяется сопротивление изоляции соединительных проводов от измерительного прибора до термоиндикатора, включая соединительные провода, уложенные внутри машины. Величина сопротивления изоляции не нормируется |
3. Испытание изоляции повышенным напряжением промышленной частоты. Величины испытательных напряжений приведены ниже. Продолжительность приложения испытательного напряжения 1 мин.
Наименование испытуемого объекта | Характеристика | Испытательное напряжение, в |
Обмотка статора синхронных генераторов и компенсаторов (каждая фаза в отдельности относительно корпуса и двух других заземленных фаз) | Мощность более 3 квт и менее 1000 квт при номинальном напряжении выше 36 в |  , но не ниже 1100 в |
Мощностью от 1000 квт и более при номинальном напряжении до 3300 Вв |  | |
То же, но при номинальном напряжении выше 3300 в до 6600 в |  | |
То же, но при номинальном напряжении выше 6600 в |  | |
Обмотки явнополюсных роторов | - |  возбуждения генератора, но не ниже 1100 в |
Обмотки неявнополюсных роторов | - | 1000 <*> |
Обмотки якоря возбудителя и подвозбудителя (относительно корпуса и бандажей) | - |  возбуждения генератора, но не ниже 1100 в и не выше 2600 в |
Цепи возбуждения генератора и возбудителя со всеми присоединенными аппаратами (без обмоток ротора и возбудителя) | - | 1000 |
Реостаты возбуждения | - | 1000 |
Сопротивления гашения поля | - | 2000 |
--------------------------------
При производстве испытаний изоляции повышенным напряжением промышленной частоты следует руководствоваться нижеследующим:
а) испытание изоляции обмоток статора генераторов рекомендуется производить до ввода ротора в статор (для гидрогенераторов после стыковки статора).
В процессе испытания производится наблюдение за состоянием лобовых частей машины: для турбогенераторов - при снятых торцовых щитах, а гидрогенераторов - при открытых вентиляционных люках и т.п.;
б) испытание изоляции обмотки ротора турбогенераторов производится при номинальной скорости вращения ротора;
в) испытание изоляции обмотки статора для машин с водяным охлаждением производится при циркуляции дистиллированной воды в системе охлаждения;
г) после испытания обмотки статора в течение 1 мин. у генераторов напряжением 10 кВ и выше испытательное напряжение снижается до номинального напряжения генератора и выдерживается в течение 5 мин. для наблюдения за коронированием лобовых частей обмоток статора;
д) перед вводом машины в работу (после ввода ротора в статор и
установки торцовых щитов) производится повторное контрольное испытание
переменным напряжением величиной U или выпрямленным напряжением
ном
величиной 1,5 U . Продолжительность испытания - 1 мин.
ном
4. Измерение сопротивления постоянному току. Предельная величина допустимых отклонений сопротивления постоянному току должна отвечать приведенным ниже нормам.
Наименование измеряемого элемента | Норма |
Обмотка статора | Производится для каждой фазы или ветви в отдельности |
Измеренные величины сопротивлений обмоток различных фаз в практически холодном состоянии не должны отличаться друг от друга более чем на 1% для генераторов мощностью 100 мвт и более, а для генераторов меньшей мощности - не должны отличаться друг от друга или от заводских величин более чем на 2% | |
Вследствие конструктивных особенностей (большая длина соединительных дуг и пр.) расхождение сопротивления между ветвями может достигать 5% | |
Обмотка ротора | Измеренная величина сопротивления не должна отличаться от заводских данных более чем на 2% |
Для роторов с явными полюсами производится измерение для каждого полюса в отдельности или попарно и переходного контакта между катушками | |
Обмотка возбуждения возбудителя | Измеренная величина сопротивления не должна отличаться от заводских данных более чем на +/- 2% |
Обмотки якоря возбудителя (для генераторов мощностью 12,5 МВт и более) между коллекторными пластинами | Измеренные величины сопротивления не должны отличаться друг от друга более чем на 10%, за исключением случаев, когда закономерные колебания величин сопротивлений обусловлены, схемой соединения |
Сопротивления гашения поля, реостата возбуждения и шунтового реостата | Измеренные величины сопротивлений не должны отличаться от заводских данных более чем на 10% |
5. Измерение сопротивления обмотки ротора на переменном токе. Допускается производить для явнополюсных роторов с целью выявления витковых замыканий.
Измерение производится для каждого полюса в отдельности или двух полюсов вместе. Отклонения от величин, измеренных на заводе-изготовителе, или от средней величины сопротивления полюсов должны находиться в пределах точности измерения.
6. Измерение величины воздушного зазора (для явнополюсных машин - генераторов и возбудителей производится под всеми полюсами):
а) между статором и ротором генератора. Величины зазоров в диаметрально противоположных точках не должны отличаться друг от друга более чем на +/- 10% от средней, равной их полусумме, - для турбогенераторов и на +/- 20% - для гидрогенераторов;
б) между полюсами и якорем возбудителя. Величины зазоров в диаметрально противоположных точках не должны отличаться друг от друга более чем на +/- 10% от средней.
7. Снятие характеристик генератора (для синхронных компенсаторов производится при наличии разгонного электродвигателя):
а) Трехфазного короткого замыкания. Отклонения от заводской характеристики должны находиться в пределах точности измерения.
Отклонение измеренной характеристики в сторону снижения, превышающее допустимую величину, свидетельствует о витковых замыканиях в обмотке ротора.
б) Холостого хода. Производится подъемом напряжения номинальной частоты генератора на холостом ходу до величины, соответствующей номинальному току возбуждения, но не ниже, чем до 150% номинального напряжения статора гидрогенератора или 130% турбогенератора и синхронного компенсатора.
Генераторы, работающие в блоке с силовыми трансформаторами, при отсутствии между ними коммутационных аппаратов должны быть расшинованы, после чего проверяется симметрия напряжений по фазам.
Продолжительность испытания при наибольшем напряжении - 5 мин. Отклонение характеристики холостого хода от заводской характеристики не нормируется.
8. Снятие характеристик возбудителя:
а) Холостого хода - до наибольшей (потолочной) величины или величины, установленной заводом-изготовителем.
б) Нагрузочной характеристики - при нагрузке на ротор генератора до величины не менее номинального тока возбуждения. Отклонения от заводских характеристик не нормируются.
9. Измерение остаточного напряжения генератора при отключенном АГП в цепи ротора. Величина остаточного напряжения не нормируется.
10. Испытание на нагрев. Производится при нагрузках 60, 75, 90 и 100% номинальной. По данным испытания проверяется соответствие по нагреву паспортным данным.
11. Определение реактивных сопротивлений и постоянных времени генераторов. Производится для генераторов 50 Мвт и более.
Величины реактивных сопротивлений и постоянных времени не нормируются.
12. Измерение вибрации. Величина вибрации (удвоенная амплитуда колебаний) подшипников синхронных генераторов и компенсаторов, измеренная в трех направлениях (у гидрогенераторов вертикального исполнения производится измерение вибрации возбудителей и крестовины с встроенными в нее направляющими подшипниками), должна быть не более приведенных ниже:
Номинальная скорость вращения ротора, об./мин. | 3000 | 1500 | 1000 - 500 | 375 - 214 | 187 - 62,5 |
Величина вибрации, мк | 50 | 70 | 100 | 120 | 180 |
13. Испытание газоохладителей гидравлическим давлением. Величина испытательного гидравлического давления - двукратное от номинального, но не менее 3 ати для воздушного и 5 ати - для водородного охлаждения. Продолжительность испытания 10 мин. При испытании не должно быть снижения испытательного давления или течи.
14. Проверка газоплотности ротора, статора и всего генератора в собранном виде. Производится для турбогенераторов (компенсаторов) с водородным охлаждением в соответствии с заводской инструкцией.
15. Проверка плотности водяной системы охлаждения обмотки статора. Производится для турбогенераторов с водяным охлаждением обмотки статора в соответствии с заводской инструкцией.
16. Контрольный анализ состава газа. Производится для генераторов с водородным охлаждением.
В электролитическом водороде содержание водорода по объему должно быть не менее 99,5%. Наличие сероводорода в водороде не допускается.
17. Проверка качества охлаждающей воды. Производится для генераторов с водяным охлаждением обмоток.
Качество воды, циркулирующей в системе охлаждения обмоток генератора, должно соответствовать требованиям заводских инструкций.
I-8-14. Машины постоянного тока напряжением 440 в и ниже, мощностью до 200 квт испытываются по п. п. 1 - 2, б; 5; 6; 7; остальные - в полном объеме, предусмотренном настоящим параграфом.
1. Измерение сопротивления изоляции обмоток относительно корпуса и между обмотками, а также бандажей - производится мегаомметром на напряжение 500 - 1000 в.
Величина сопротивления изоляции не нормируется.
2. Испытание повышенным напряжением промышленной частоты. Величины испытательных напряжений приведены ниже. Продолжительность испытания 1 мин.
Наименование испытуемой части машины | Испытательное напряжение | Примечание |
Обмотка | Величина испытательного напряжения принимается в соответствии с I-8-13, п. 3 | |
Бандажи якоря | 1000 в | |
Реостаты и пускорегулировочные сопротивления | То же | Испытание может производиться совместно с изоляцией цепей возбуждения |
3. Измерение сопротивления постоянному току:
а) Обмоток возбуждения. Измеренные величины сопротивления обмоток не должны отличаться от заводских данных более чем на +/- 2%.
б) Реостатов и пускорегулировочных сопротивлений. Измерения производятся на каждом ответвлении. Измеренные величины сопротивления не должны отличаться от заводских данных более чем на 10%.
в) Обмотка якоря (между коллекторными пластинами). Измеренные величины сопротивлений не должны отличаться друг от друга более чем на 10%, за исключением случаев, когда закономерные колебания величин сопротивлений обусловлены схемой соединения обмоток.
4. Снятие характеристики холостого хода и испытание витковой изоляции. Производится для генераторов постоянного тока. Подъем напряжения осуществляется до 130% номинальной величины. Отклонение снятой характеристики от заводской не нормируется, практически оно не должно выходить из пределов, обусловленных погрешностью измерений.
При испытании витковой изоляции машин с числом полюсов более четырех среднее напряжение между соседними коллекторными пластинами должно быть не выше 24 В. Продолжительность испытания витковой изоляции - 5 мин.
5. Измерение воздушных зазоров между полюсами. Измерения производятся, если позволяет конструкция машин. Величины зазоров в диаметрально противоположных точках не должны отличаться друг от друга более чем на 10% средней величины зазора.
6. Проверка работы машины на холостом ходу. Проверка производится в течение 1 ч. Величина тока холостого хода не нормируется.
7. Определение на холостом ходу и под нагрузкой пределов регулирования скорости вращения производится для электродвигателей механизмов с регулируемой скоростью вращения. Пределы регулирования должны соответствовать заводским данным.
I-8-15. Электродвигатели переменного тока напряжением ниже 1000 в мощностью до 300 квт испытываются по п. п. 2; 4,б; 5; 6; 9; остальные электродвигатели - в полном объеме, предусмотренном настоящим параграфом.
1. Определение возможности включения электродвигателей напряжением выше 1000 в без сушки производится в соответствии с действующей "Инструкцией по определению условий включения вращающихся электрических машин переменного тока без сушки".
а) обмотки статора электродвигателя напряжением до 1000 в - мегомметром на напряжение 1000 в. Величина сопротивления изоляции не нормируется;
б) обмотки ротора синхронных электродвигателей и электродвигателей с фазным ротором напряжением до 1000 в - мегомметром на напряжение 1000 в. Величина сопротивления изоляции не нормируется;
в) термодетекторов - мегомметром на напряжение 250 в. Величина сопротивления изоляции не нормируется;
г) подшипников синхронных электродвигателей напряжением выше 1000 в. Величина сопротивления изоляции не нормируется.
Измерение производится относительно фундаментной плиты при полностью собранных маслопроводах.
3. Испытание повышенным напряжением промышленной частоты. Величины испытательного напряжения приведены ниже. Продолжительность испытания 1 мин.
Наименование испытуемого объекта | Мощность электро двигателя | Номинальное напряжение машины | Испытательное напряжение, в | Примечание |
Обмотки статоров | Более 300 до 1000 квт | До 1000 в |  , но не ниже 1100 в | Испытания каждой фазы статора относительно корпуса и двух других заземленных фаз производятся на полностью собранном электродвигателе. У электродвигателей, не имеющих выводов каждой фазы в отдельности, допускается производить испытание всей обмотки относительно корпуса |
1000 квт и более | до 3300 в | |||
То же | выше 3300 до 6600 в |  | ||
То же | выше 6600 в |  | ||
Обмотки роторов синхронных электродвигателей | - | - | 7,5-кратное номинальное напряжение возбудительной системы, но не ниже 1100 в | Для машины, предназначенной для непосредственного пуска со стороны переменного тока с обмоткой возбуждения, замкнутой на сопротивление или на источник своего питания |
Обмотки ротора электродвигателя с фазным ротором | - | - |  , но не ниже 1000 в |  - напряжение на кольцах при разомкнутом и неподвижном роторе и полном напряжении на статоре |
Реостаты и пускорегулирующие сопротивления | - | - |  , но не ниже 1000 в | То же |
Сопротивление гашения поля синхронных электродвигателей | - | - | 2000 в |
4. Измерение сопротивления постоянному току:
а) обмоток статора и ротора - производится у электродвигателей напряжением выше 1000 в, мощностью 300 квт и более.
Измеренные величины сопротивления обмоток различных фаз не должны отличаться друг от друга или от заводских данных более чем на 2%;
б) реостатов и пускорегулировочных сопротивлений. Для электродвигателей напряжением выше 1000 в производится на всех ответвлениях. У остальных электродвигателей измеряется общее сопротивление и проверяется целость отпаек.
Величина сопротивления не должна отличаться от паспортных данных более чем на 10%.
5. Измерение зазоров между сталью ротора и статора. Измерение производится для электродвигателей мощностью 100 квт и более, если позволяет конструкция электродвигателя.
Величины воздушных зазоров в диаметрально противоположных точках или точках, сдвинутых относительно оси ротора на 90°, не должны отличаться более чем на 10% от средней.
6. Измерение зазоров в подшипниках скольжения. Предельные величины зазоров в подшипниках скольжения электродвигателя приведены ниже:
Номинальный диаметр вала, мм | Зазор, мм, при скорости вращения, об./мин. | ||
до 1000 | 1000 - 1500 | выше 1500 | |
18 - 30 | 0,04 - 0,093 | 0,06 - 0,13 | 0,14 - 0,28 |
30 - 50 | 0,05 - 0,112 | 0,075 - 0,16 | 0,17 - 0,34 |
50 - 80 | 0,065 - 0,135 | 0,095 - 0,195 | 0,2 - 0,4 |
80 - 120 | 0,08 - 0,16 | 0,12 - 0,235 | 0,23 - 0,46 |
120 - 180 | 0,1 - 0,195 | 0,15 - 0,285 | 0,26 - 0,53 |
180 - 260 | 0,12 - 0,225 | 0,18 - 0,30 | 0,3 - 0,6 |
260 - 360 | 0,14 - 0,25 | 0,21 - 0,38 | 0,34 - 0,68 |
360 - 500 | 0,17 - 0,305 | 0,25 - 0,44 | 0,38 - 0,76 |
7. Проверка работы электродвигателя на холостом ходу с ненагруженным механизмом. Величина тока холостого хода электродвигателей не нормируется. Продолжительность проверки - 1 ч.
8. Измерение вибрации подшипников электродвигателя. Предельная величина вибрации, измеренная на каждом подшипнике, должна быть не более величин, приведенных ниже.
Синхронная скорость вращения, об./мин. | 3000 | 1500 | 1000 | 750 и ниже |
Допустимая амплитуда вибрации подшипника, мк | 50 | 100 | 130 | 160 |
9. Измерение разбега ротора в осевом направлении. Производится для электродвигателей, имеющих подшипники скольжения. Величина разбега должна быть не более 2 - 4 мм.
10. Гидравлическое испытание воздухоохладителя. Производится гидравлическим давлением 2 - 2,5 ат. Длительность испытания 5 - 10 мин.
11. Проверка работы электродвигателя под нагрузкой.
МАСЛЯНЫЕ РЕАКТОРЫ И ДУГОГАСЯЩИЕ КАТУШКИ
I-8-16. Трансформаторы мощностью 1000 ква и менее испытываются по п. п. 1, 3, 8, 9, 12; остальные испытываются в полном объеме, предусмотренном настоящим параграфом.
1. Определение условий включения трансформаторов без сушки. Определение условий включения масляных трансформаторов без сушки производится в соответствии с действующей "Инструкцией по контролю состояния изоляции трансформаторов перед вводом в эксплуатацию".
Определение условий включения без сушки сухих трансформаторов производится в соответствии с указаниями завода-изготовителя.
а) изоляции обмоток вместе с вводами. Величины испытательных напряжений приведены ниже. Продолжительность приложения испытательного напряжения - 1 мин.
Испытание повышенным напряжением промышленной частоты изоляции обмоток масляных трансформаторов, автотрансформаторов, масляных реакторов и дугогасящих катушек, за исключением сухих трансформаторов, не обязательно;
б) изоляции доступных стяжных шпилек, прессующих колец и ярмовых балок. Испытание производится в случае осмотра активной части напряжением 1000 В. Продолжительность приложения испытательного напряжения - 1 мин.
Объект испытания | Величина испытательного напряжения (кв) при номинальном напряжении испытуемой обмотки, кв | |||||||||
Ниже 3 | 3 | 6 | 10 | 15 | 20 | 35 | 110 | 150 | 220 | |
Силовые трансформаторы, дугогасящие катушки и т.п. с нормальной изоляцией и вводами, рассчитанными на номинальное напряжение | 4,5 | 16 | 22 | 31 | 40 | 49 | 76 | 180 | 247 | 360 |
Силовые трансформаторы с облегченной изоляцией (в том числе сухие трансформаторы) | 2,7 | 9 | 14 | 21 | 33 | - | - | - | - | - |
3. Измерения сопротивления постоянному току обмоток. Измерения производятся на всех ответвлениях, если специально для этого не требуется выемки сердечника. Сопротивление не должно отличаться более чем на 2% от средней величины сопротивления, полученной на том же ответвлении для других фаз, или от заводских данных.
4. Измерение тока холостого хода. Измерение производится при номинальном напряжении. Величина тока холостого хода не нормируется.
5. Проверка работы переключающего устройства и снятие круговой диаграммы. Снятая круговая диаграмма не должна отличаться от требований заводских инструкций.
Срабатывание переключающего устройства и давление контактов должны соответствовать требованиям заводской инструкции.
6. Осмотр и проверка устройств охлаждения. Осмотр и проверка производятся в соответствии с заводской инструкцией.
7. Проверка целости заземления ярмовых балок, прессующих колец и магнитопровода. Проверка производится в случае осмотра активной части маслонаполненных и сухих трансформаторов. Ярмовые балки и магнитопровод должны быть заземлены.
9. Испытание включением толчком на номинальное напряжение. В процессе трех - пятикратного включения трансформатора на номинальное напряжение не должны иметь место явления, указывающие на неудовлетворительное состояние трансформатора. Трансформаторы, смонтированные по схеме блока с генератором, допускается включать в сеть подъемом напряжения с нуля.
10. Испытание вводов. Испытание производится в соответствии с I-8-31.
11. Испытание встроенных трансформаторов тока. Испытание производится в соответствии с I-8-17, п. п. 1, 3, 5, 6 и 7.
12. Испытание трансформаторного масла. Испытание производится в соответствии с I-8-33.
I-8-17. Измерительные трансформаторы (кроме трансформаторов напряжения емкостного типа) испытываются в объеме, предусмотренном настоящим параграфом.
а) первичных обмоток. Измерение производится мегомметром на напряжение 2500 в, величина сопротивления изоляции не нормируется;
б) вторичных обмоток. Измерение производится мегомметром на напряжение 1000 в. Величина сопротивления изоляции вторичных обмоток не нормируется, но вместе с присоединенными к ним цепями должна быть не менее приведенных в I-8-34.
2. Измерение тангенса угла диэлектрических потерь изоляции обмоток. Измерение производится для трансформаторов напряжения 35 кв и выше, у которых оба вывода первичной обмотки рассчитаны на номинальное напряжение, а также для трансформаторов тока всех напряжений с основной изоляцией, выполненной из бумаги, бакелита или битуминозных материалов.
Предельные величины тангенса угла диэлектрических потерь трансформаторов напряжения 35 кв должны быть не более 4%; для трансформаторов тока эти величины приведены ниже.
Наименование объекта испытания и вида основной изоляции | Номинальное напряжение, кв | ||
35 | 110 | 150 - 220 | |
Маслонаполненные трансформаторы тока с бумажно-масляной изоляцией | 2,5 | 2 | 1,5 |
Трансформаторы тока с бакелитовой изоляцией | 2,5 | 2 | - |
а) изоляции первичных обмоток. Величины испытательных напряжений, приведенные ниже, не распространяются на измерительные трансформаторы с ослабленной изоляцией одного из выводов.
Номинальное напряжение измерительного трансформатора, кв | Испытательные напряжения, кв | ||
для измерительных трансформаторов с нормальной изоляцией | для измерительных трансформаторов с облегченной изоляцией | ||
трансформаторы тока | трансформаторы напряжения | ||
3 | 22 | 22 | 12 |
6 | 29 | 29 | 19 |
10 | 38 | 38 | 29 |
15 | 49 | 49 | 43 |
20 | 58 | 58 | - |
35 | 85 | 85 | - |
110 | 225 | 180 | - |
150 | 290 | 250 | - |
220 | 425 | 360 | - |
Продолжительность приложения испытательного напряжения для трансформаторов тока принимается 1 мин., если основная изоляция выполнена керамической, и 5 мин., если она выполнена из органических твердых материалов или кабельных масс.
Продолжительность испытания трансформаторов напряжения - 1 мин.;
б) изоляции вторичных обмоток. Изоляция испытывается совместно с присоединенными к ним цепями напряжением 1 кв. Продолжительность приложения испытательного напряжения - 1 мин.
4. Измерение тока холостого хода трансформаторов напряжения. Измерение производится на вторичной обмотке трансформаторов при номинальном напряжении. Величина тока холостого хода не нормируется.
5. Снятие характеристик намагничивания сердечников трансформаторов тока. Снятие характеристик производится до номинального тока, если для этого не потребуется напряжения выше 220 в. При наличии у обмоток ответвлений характеристика снимается на одном из ответвлений. Снятая характеристика сопоставляется с характеристиками однотипных исправных трансформаторов.
6. Проверка полярности выводов (у однофазных) или группы соединения (у трехфазных) измерительных трансформаторов. Полярность и группа соединений должны соответствовать паспортным данным.
7. Измерение коэффициента трансформации на всех ответвлениях. Измерение производится для встроенных трансформаторов тока, трансформаторов, предназначенных для учета электроэнергии, и трансформаторов, имеющих переключающее устройство (на всех положениях переключателя). Отклонения найденного коэффициента от паспортного не нормируются.
8. Измерение сопротивления обмоток постоянному току. Измерение производится для связующих обмоток каскадных трансформаторов напряжения и трансформаторов тока на напряжения 110 кв и выше.
Отклонение измеренного сопротивления обмотки на каждом положении переключателя от паспортного или от сопротивления обмоток других фаз должно быть не более 2%.
9. Испытание трансформаторного масла. Испытание производится после монтажа для измерительных трансформаторов на напряжения 35 кв и выше в соответствии с I-8-33.
Для измерительных трансформаторов на напряжения ниже 35 кв проба масла не отбирается и допускается полная замена трансформаторного масла при браковочных результатах испытаний изоляции.
10. Испытание вводов. Испытание производится для вводов, рассчитанных на полное номинальное напряжение и имеющих основную изоляцию из волокнистых материалов или жидких масс в соответствии с I-8-31.
Измерение тангенса угла диэлектрических потерь вводов производится при наличии у них вывода от измерительной обкладки.
I-8-18. Полностью собранные и отрегулированные масляные выключатели должны быть испытаны в объеме, предусмотренном настоящим параграфом.
1. Измерение сопротивления изоляции подвижных и направляющих частей, выполненных из органических материалов. Измерение производится мегомметром на напряжение 2500 в. Сопротивление изоляции должно быть не менее 1000 Мом - при номинальном напряжении выключателя 3 - 10 кв, 3000 Мом - при 15 - 150 кв, 5000 Мом - при 220 кв.
2. Испытание вводов. Испытание производится в соответствии с I-8-31. При измерении тангенса угла диэлектрических потерь вводов после установки их на выключатель должна учитываться возможность повышения измеренной величины по сравнению с нормированным.
3. Оценка состояния внутрибаковой изоляции и дугогасительных устройств. Производится для баковых масляных выключателей напряжением 35 кв, если тангенс угла диэлектрических потерь вводов повышен. Внутрибаковая изоляция подлежит сушке, если исключение влияния этой изоляции снижает тангенс угла диэлектрических потерь вводов более чем на 4 - 5%.
4. Испытание повышенным напряжением промышленной частоты изоляции выключателя. Величина испытательного напряжения приведена ниже. Продолжительность приложения испытательного напряжения - 1 мин.
Номинальное напряжение выключателя, кв | 3 | 6 | 10 | 15 | 20 | 35 | 110 | 150 | 220 |
Испытательное напряжение при нормальной изоляции, кв | 22 | 29 | 38 | 49 | 58 | 85 | 225 | 290 | 425 |
То же, при облегченной | 12 | 19 | 29 | 43 | - | - | - | - | - |
5. Измерение сопротивления постоянному току:
а) контактов масляных выключателей. Измерения производятся для контактной системы фазы и каждой пары рабочих контактов выключателя. Предельные величины сопротивления контактов постоянному току допускаются не более приведенных ниже:
Тип выключателя <*> | Номинальное напряжение, кв | Номинальный ток, а | Предельное сопротивление контактов выключателя, мком | |
всей контактной системы фазы выключателя | элементов контактной системы | |||
МКП-220 | 220 | 600 | 1200 (с вводами); 600 (без вводов) | Одна камера - 260 |
МКП-110 (с киритовыми пластинами) | 110 | 600 | 1600 | Одна камера - 540 |
МГ-110 | 110 | 600 | 700 | - |
ВМ-35, ВМД-35 | 35 | 600 | 550 | - |
МКП-35 | 35 | 600 - 1000 | 300 | - |
МГ-35 | 35 | 600 | 250 | - |
МГГ-223, МГГ-10, | 6 - 10 | 2000 | 30 | 250 (дугогасительные контакты) |
МГГ-229 | 3000 | 20 | ||
МГГ-529, МГГ-20 | 20 | 2000 | 30 | 250 (дугогасительные контакты) |
3000 | 20 | |||
ВМГ-133 | 6 - 10 | 400 - 600 | 100 | - |
ВМГ-133 | 10 | 1000 | 75 | - |
МГ-10 | 10 | 5000 | 10 | 300 (дугогасительные контакты) |
МГ-20 | 20 | 6000 | 15 | |
ВМП-10, ВМП-10К | 10 | 600 | 55 | - |
1000 | 40 | - | ||
1500 | 30 | - | ||
ВМБ-10 | 3 - 10 | 600 | 150 | - |
1000 | 100 | - | ||
--------------------------------
<*> Для остальных типов выключателей сопротивление постоянному току контактов устанавливается путем сравнения с измерениями на аналогичном оборудовании и других фазах.
б) обмоток включающей и отключающей катушек. Величины сопротивлений постоянному току обмоток катушек должны соответствовать заводским.
6. Измерение скорости включения и отключения выключателей. Измерение скорости производится для выключателей напряжением 35 кв и выше.
Скоростные характеристики выключателей, при заполненных маслом баках, температуре окружающей среды от +10 до +20 °C номинальной величине напряжения оперативного тока или давления воздуха должны отличаться не более чем на +/- 10% от паспортных данных или величин, приведенных ниже.
Тип выключателя <*> | Скорость движения подвижных контактов, м/сек. | |||
Наименование операции | наибольшая | в момент замыкания (при включении) или размыкания (при отключении) контактов дугогасительных камер | в момент замыкания или размыкания (при отключении) промежуточного контакта с подвижным или рабочим контактом | |
МКП-110М | Включение | 3,3 | 1,8 | 3,3 |
Отключение | 2,7 | 1,5 | 2,3 | |
МКП-110МП | Включение | 3,5 | 1,8 | 3,0 |
Отключение | 2,7 | 1,5 | 2,3 | |
МГ-110 | Включение | 1,7 | 0,2 | 1,68 |
Отключение | 5,0 | 2,3 | 4,3 | |
ВМ-35 и ВМД-35 | Включение | 1,7 | - | - |
Отключение | 2,45 | 1,0 | - | |
МГ-35 | Включение | 2,5 | 1,96 | 2,4 |
Отключение | 2,7 | 2,06 | 2,4 | |
--------------------------------
<*> Для остальных типов выключателей скорости включения и отключения устанавливаются в соответствии с инструкциями заводов-изготовителей.
7. Проверка времени движения подвижных частей выключателя. Величины времени от подачи импульса до момента замыкания (размыкания) контактов масляных выключателей должны отличаться не более чем на +/- 10% от паспортных данных или приведенных ниже.
Тип выключателя <*> | Тип привода | Время (сек.) от подачи импульса до момента | |||
замыкания контактов | остановки подвижных частей | размыкания контактов | остановки подвижных частей | ||
при включении | при отключении | ||||
МКП-220 | ШПЭ-42 | 0,7 - 0,8 | - | 0,04 - 0,05 | - |
МКП-110М | ПЭ-33 | 0,5 - 0,6 | - | 0,04 - 0,05 | - |
МКП-110МП | ПЭ-31 | 0,5 - 0,6 | - | 0,04 - 0,05 | - |
МГ-110 | ПС-30 | 0,46 | 0,48 | 0,054 | 0,1 |
ВМ-35 и ВМД-35 | ПС-10 | 0,18 | - | 0,06 | - |
МКП-35 | ПС-30 | 0,4 | 0,45 | 0,05 | 0,2 |
МГ-35 | ПС-20 | 0,23 | 0,236 | 0,06 | 0,166 |
МГ-20 | ПС-31 | 0,65 | 1,2 | 0,14 | 0,37 |
МГ-10 | ПС-31 | 0,53 | 0,75 | 0,12 | 0,29 |
МГГ-223 | ПВС-150 | 0,55 | 0,65 | 0,15 | 0,3 |
МГГ-20 | ПС-31 | - | 0,65 | - | 0,2 |
МГГ-10 | ПЭ-2 | 0,14 | 0,42 | 0,11 | 0,24 |
ВМГ-133 | ПС-10 | 0,2 | 0,23 | 0,1 | 0,18 |
ВМП-10 и ВМП-10К | ПЭ-11 | - | 0,3 | - | 0,1 |
--------------------------------
<*> Для остальных типов выключателей время движения подвижных частей устанавливается в соответствии с инструкциями заводов-изготовителей.
8. Проверка действия механизма свободного расцепления. Механизм свободного расцепления должен быть проверен в работе при включенном положении привода, двух - трех промежуточных его положениях и на границе зоны действия свободного расцепления.
9. Проверка срабатывания привода при пониженном напряжении. Величина наименьшего напряжения срабатывания (наименьшее напряжение действия привода независимо от времени его работы) катушек отключения приводов масляных выключателей должна быть не менее 35% номинального, а напряжение надежной работы их - не более 65% номинального.
Напряжение надежной работы (наименьшее напряжение действия привода с заданным временем его работы) контакторов включения масляных выключателей должно быть не более 80% номинального напряжения. Кроме того, должно быть обеспечено надежное включение выключателя при напряжении на зажимах привода в момент включения, равном 80% номинального.
10. Испытание выключателя многократными включениями и отключениями. Включение и отключение выключателя при многократном опробовании должно производиться при напряжениях в момент включения на зажимах привода 110, 100, 90 и 80% номинального.
Количество операций для каждого режима опробования составляет 3 - 5.
Если по условиям работы источника питания оперативного тока не
предусматривается возможным значительно увеличить его напряжение и
произвести испытание выключателя при напряжении, равном 110% U , то
ном
допускается проведение испытания при том наибольшем напряжении на зажимах
привода, которое может быть получено.
Выключатели, предназначенные для работы в цикле АПВ, должны быть подвергнуты 2 - 3-кратному опробованию цикла О - В - О при номинальном напряжении.
11. Испытание трансформаторного масла из бака выключателя. Испытание масла производится для баковых выключателей всех напряжений и малообъемных выключателей напряжением 110 кв и выше в соответствии с I-8-33, п. 1 - 6.
12. Испытание встроенных трансформаторов тока. Испытание производится в соответствии с I-8-17.
I-8-19. Полностью собранные и отрегулированные воздушные выключатели должны быть испытаны в объеме, предусмотренном настоящим параграфом.
1. Измерение сопротивления изоляции опорных изоляторов, изоляторов гасительных камер и отделителей и изолирующих тяг. Измерение производится мегомметром на напряжение 2500 в.
Для опорных изоляторов и изоляторов гасительных камер и отделителей измерение производится с установкой в случае необходимости охранных колец на внешней поверхности. Сопротивление изоляции опорного изолятора, воздухопровода или тяги в отдельности при номинальном напряжении выключателя до 15 кв должно быть не менее 1000 Мом; сопротивление изоляции тяги (ВВ-35, ВВН-35) при номинальном напряжении выключателя 20 - 35 кв - не менее 3000 Мом; сопротивление изоляции опорного изолятора или тяги (в отдельности) при номинальном напряжении выключателя 110 кв и выше - не менее 5000 Мом.
2. Испытание повышенным напряжением промышленной частоты изоляции. Испытание опорной изоляции выключателя, состоящей из многоэлементных изоляторов, производится приложением 50 кв промышленной частоты к каждому элементу изолятора. Опорная цельнофарфоровая изоляция выключателей испытывается в соответствии с I-8-32, п. 2. Продолжительность приложения испытательного напряжения - 1 мин.
3. Измерение сопротивления постоянному току:
а) контактов выключателя. Измерению подвергаются контакты каждого разрыва камеры, отделителя, ножа и т.п. в отдельности. Предельные величины сопротивления контактов приведены ниже:
Тип выключателя | Номинальное напряжение, кв | Номинальный ток, а | Предельное сопротивление контактов | |||||
всего контура полюса | гасительной камеры | одного разрыва гасительной камеры | ножа (отделителя) | одного разрыва отделителя | ||||
ВВ-15/600 | 15 | 600 | 120 | - | - | - | - | |
ВВ-15/5500 | 15 | 5500 | - | 15/36 <*> | - | - | - | |
ВВН-35/600 | 35 | 600 | 100 | - | - | - | - | |
ВВН-35/1000 | 35 | 1000 | 60 | - | - | - | - | |
ВВН-100/800-4000 | 110 | 800 | 200 | 150 | 75 | 50 | - | |
ВВН-110/2000-4000 | 110 | 2000 | 150 | 100 | 50 | 50 | - | |
ВВ-4001-110/600 | 110 | 600 | 500 | 200 | 100 | 250 | - | |
ВВН-110у/800-4000 | 110 | 800 | 200 | 150 | - | 50 | - | |
ВВН-110-6 | 110 | 2000 | 120 | 40 | 20 <**> | 40 | 20 <**> | |
ВВН-154/800-4000 | 150 | 800 | 300 | 200 | - | 100 | - | |
ВВН-154/2000-6000 | 150 | 2000 | 200 | 150 | 50 | 50 | - | |
ВВН-154/800-6000 | 150 | 800 | 300 | 225 | 75 | 75 | - | |
ВВН-154-8 | 150 | 2000 | 160 | 60 | 20 <**> | 60 | 20 <**> | |
ВВН-220-10 | 220 | 2000 | 200 | 80 | 20 <**> | 80 | 20 <**> | |
ВВН-220-15 | 220 | 2000 | 220 | 100 | 20 <**> | 80 | 20 <**> | |
ВВ-220 | 220 | 1000 |  | 400 | 250 | - | 150 | - |
ВВН-220/1000-7000 | 220 | 1000 | ||||||
ВВН-220/2000-7000 | 220 | 2000 | ||||||
--------------------------------
<*> В числителе приведена величина сопротивления рабочих контактов выключателя, а в знаменателе - дугогасительных.
б) делителей напряжения выключателей. Предельные величины сопротивления постоянному току элементов делителей напряжения воздушного выключателя приведены ниже.
N п/п | Тип выключателя | Допустимые пределы сопротивления постоянному току элементов делителей напряжения, ом |
1 | ВВН-154/800-4000, | 180000 +/- 2% |
ВВН-154/2000-6000 | ||
ВВН-154/800-6000, ВВ-220 | ||
ВВН-220/1000-7000 | ||
ВВН-220/2000-7000 | ||
2 | ВВН-220/2000-10000 | 15000 +/- 150 |
в) обмоток включающего и отключающего электромагнитов привода. Величины сопротивлений постоянному току обмоток катушек должны соответствовать заводским данным.
4. Проверка характеристик выключателя
а) характеристика воздушных выключателей 15 кв
Наименование характеристики | Тип выключателя | |
ВВ-15/600 | ВВ-15/5500 | |
Наименьшее избыточное давление срабатывания выключателя при: | ||
включении | Не более 13 ат | Не более 15 ат |
отключении | То же | То же |
Сброс давления воздуха при: | ||
включении | 0,5 ат (70 л) | 1,8 - 2 ат (880 - 980 л) |
отключении | 6,5 - 7 ат (960 л) | 3,8 - 4,2 ат (1860 - 2060 л) |
Собственное время отключения, сек. | Не более 0,06 | Не более 0,08 |
Собственное время включения, сек. | Не более 0,12 | Не более 0,15 |
б) характеристики воздушных выключателей 35 кв
Наименование характеристик | Тип выключателя |
ВВН-35/600 и ВВН-35/1000 | |
Собственное время отключения, сек. | Не более 0,07 |
Полное время отключения (до прихода нижних контактов в крайнее положение), сек. | Не более 0,3 |
Время включения, сек. | Не более 0,3 |
Наибольшая скорость движения нижних подвижных контактов при: | |
включении, м/сек. | 3 +/- 0,5 |
отключении, м/сек. | 4 +/- 0,5 |
Скорость движения нижних подвижных контактов при включении в момент смыкания, м/сек. | 2,5 +/- 0,5 |
Сброс давления за одно отключение (при измерении через 30 сек. после совершения операции), ат | 4,5 - 5 (900 - 1000 л) |
Сброс давления за одно включение, ат | 0,5 (100 л) |
Наименьшее избыточное давление срабатывания выключателя | Не более 13 ат |
в) характеристики воздушных выключателей 110 - 150 кв
Наименование характеристик (данные на один полюс) | Тип выключателя | |||||||
ВВН-110/800-4000 | ВВН-110/2000-4000 | ВВ-4001-110/600 | ВВН-110У/800-4000 <*> | ВВН-154/800-4000 | ВВН-154/2000-6000 (ВВН-154/800-6000) | |||
Собственное время отключения не более, сек. | 0,06 | 0,06 | 0,035 - 0,05 | 0,06 | 0,06 | 0,06 | ||
Разновременность размыкания контактов гасительной камеры не более, сек. | 0,006 | 0,006 | 0,003 | 0,006 | 0,006 | 0,006 | ||
Бесконтактная пауза гасительной камеры при отключении, сек. | 0,2 - 0,25 | 0,22 - 0,27 | 0,15 - 0,2 | 0,2 - 0,25 | 0,2 - 0,25 | 0,18 - 0,25 | ||
Запаздывание размыкания ножа отделителя относительно размыкания контактов камеры, сек. | 0,03 - 0,05 | 0,04 - 0,07 | 0,03 - 0,05 | 0,025 - 0,05 | 0,03 - 0,06 | 0,03 - 0,06 | ||
Разновременность смыкания контактов камеры, включая вибрацию последних, не более, сек. | 0,02 | 0,02 | 0,005 | 0,02 | 0,02 | - | ||
Длительность вибрации контактов камеры при их смыкании не более, сек. | 0,04 | 0,04 | 0,025 | 0,02 | 0,04 | 0,04 | ||
Собственное время включения, не более, сек. | 0,3 | 0,3 | 0,2 - 0,3 | 0,17 - 0,22 | 0,3 | около 0,3 | ||
Время от подачи команды на включение до момента трогания ножа (установлено по данным наладки) | Не более 0,12 сек. для всех выключателей | |||||||
Длительность импульса: включающего, сек. | 0,12 - 0,16 | 0,12 - 0,16 | 0,12 - 0,16 | 0,12 - 0,15 | 0,12 - 0,16 | 0,12 - 0,16 | ||
отключающего, сек. | - | - | - | 0,07 - 0,11 | - | - | ||
Время движения ножа при: | ||||||||
включении, сек. | - | - | - | 0,10 - 0,13 | - | - | ||
отключении, сек. | - | - | 0,11 - 0,16 | 0,10 - 0,16 | - | - | ||
Разновременность, включения фаз <*>, сек. | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | ||
Наименьшая бестоковая пауза в цикле: | ||||||||
АПВ с ножом, сек. | 0,8 | 0,8 | 0,8 | 0,4 | 0,8 | 1,0 | ||
БАПВ, сек. | 0,2 - 0,25 | 0,22 - 0,27 | 0,28 - 0,3 | - | - | 0,18 - 0,25 | ||
Наибольшая скорость движения конца ножа при: включении, м/сек. | 16 - 20 | 13 - 18 | - | - | 17 - 21 | 11 - 15 | ||
отключении, м/сек. | 18 - 21 | 14 - 20 | 20 - 24 | - | 16 - 21 | 12 - 16 | ||
Скорость движения конца ножа отделителя в момент касания губок неподвижного контакта при | ||||||||
включении, м/сек. | 6 - 10 | 6 - 10 | 5 - 6 | - | 7 - 11 | 7 - 11 | ||
Наименьшее избыточное давление срабатывания при: | ||||||||
включении, ат | 13 | 13 | 10 - 12 | 7 - 10 | 13 | 13 | ||
отключении, ат | 13 | 13 | 11 - 13 | 7 - 10 | 13 | 13 | ||
Полный ход подвижных контактов камеры, мм | 50 | 50 | 50 | 50 | 50 | 49 +/- 2 | ||
(44) | ||||||||
Сброс избыточного давления воздуха и расход воздуха, л, за одно отключение (при измерении через 30 сек. после совершения операции), ат | 2,8 - 3,1 | 2,8 - 3,1 | не более 3,1 | 2,5 - 3,0 | 3,3 - 3,9 | 3,5 - 3,9 | ||
(1950 - 2150) | (1950 - 2150) | (2100) | (1740 - 2085) | (2290 - 2710) | (2430 - 2710) | |||
Сброс давления воздуха за одно включение (расход, л), ат | 0,14 | 0,14 | 0,15 | 0,2 | 0,14 | 0,14 | ||
(100) | (100) | (100) | (100) | (100) | (100) | |||
--------------------------------
г) Характеристики воздушных выключателей 220 кв
Наименование характеристик (данные на один полюс) | Тип выключателя | ||
ВВ-200 | ВВН-00/1000 7000 | ВВН-200/2000 7000 | |
Собственное время отключения (от подачи команды до размыкания контактов гасительных камер) не более, сек. | 0,06 | 0,06 | 0,06 |
Разновременность размыкания контактов гасительной камеры не более, сек. | 0,006 | 0,006 | 0,006 |
Бесконтактная пауза гасительной камеры (от размыкания контактов камеры до их первого вибрационного смыкания), сек. | 0,2 - 0,3 | 0,2 - 0,28 | 0,2 - 0,28 |
Длительность вибрации контактов (на всех элементах камеры) при их смыкании, сек. | 0,06 | 0,06 | 0,06 |
Время от подачи команды на отключение до выхода ножа из неподвижного контакта, сек. | 0,12 - 0,17 | 0,14 - 0,18 | 0,14 - 0,18 |
Запаздывание размыкания ножа отделителя относительно размыкания контактов камеры, сек. | 0,06 - 0,11 | 0,08 - 0,12 | 0,08-0,12 |
Угол поворота ножа (наименьший) при отключении от включенного положения до момента первого вибрационного смыкания контактов камеры при избыточном давлении воздуха в баке | 45° | 40° | 40° |
16 ат | 17,5 ат | 17, 5 ат | |
Разновременность смыкания контактов камеры, включая вибрацию последних не более, сек. | 0,03 | 0,06 | 0,06 |
Время включения (от подачи команды до момента смыкания контактов кожа отделителя) не более, сек. | 0,45 | 0,45 | 0,45 |
Разновременность включения трех фаз, сек. | 0,05 <*> | 0,05 <*> | 0,05 <*> |
Наименьшая бестоковая пауза в цикле, сек.: | |||
"ОВ" с ножом | 0,8 | 0,8 | 0,8 |
БАПВ | 0,2 - 0,3 | 0,3 | 0,3 |
Наибольшая скорость конца ножа при: | |||
отключении, м/сек. | 20 - 24 | 18 - 23 | 18 - 23 |
включении, м/сек. | 18 - 22 | 13 - 17 | 13 - 17 |
Скорость движения конца ножа в момент: выхода из неподвижного контакта, м/сек. | 6 - 10 | 7 - 10 | 8 - 10 |
касания неподвижного контакта при включении, м/сек. | - | 6 - 10 | 6 - 10 |
Наименьшее давление срабатывания, ат | 13 | Не более 15 | Не более 15 |
Полный ход подвижных контактов камеры, мм | 49 +/- 2 | 50 +/- 2 | 50 +/- 2 |
Сброс давления (расход воздуха, л) за одно включение, ат | 0,18 (200) | 0,075 (300) | 0,075 (300) |
Сброс давления (расход воздуха, л) за одно включение (при измерении через 30 сек. после совершения операции), ат | 3,0 - 3,5 <**> | 1,8 - 2,2 | 1,8 - 2,2 |
(3,3 - 3,2) | (7200 - 8800) | (7200 - 8800) | |
(3700 - 4300) | |||
--------------------------------
д) Характеристики воздушных выключателей 110 - 220 кв
с воздухонаполненным отделителем
Наименование характеристик (данные на один полюс) | Тип выключателя с воздухонаполненным отделителем | Примечание | |
ВВН-110-6 | ВВН-154-8, ВВН-220-10, ВВН-220-15 | ||
Собственное время отключения (от подачи импульса на отключение до первого размыкания контактов камеры) не более, сек. | 0,045 | 0,05 ---- 0,06 <*> | - |
Разновременность размыкания контактов камеры не более, сек. | 0,004 | 0,005 ----- 0,006 <*> | - |
Бесконтактная пауза камеры при отключении (от размыкания последнего разомкнувшегося контакта до первого вибрационного смыкания контактов), сек. | 0,13 +/- 0,02 | 0,13 +/- 0,02 | - |
Разновременность смыкания контактов камеры (от первого вибрационного смыкания до прекращения вибрации) не более, сек. | 0,04 | 0,06 ---- 0,08 <*> | - |
Запаздывание размыкания отделителя (время от размыкания последнего разомкнувшегося контакта гасительной камеры до размыкания первого разомкнувшегося контакта отделителя), сек. | 0,03 - 0,045 | 0,03 - 0,045 | - |
Разновременность размыкания контактов отделителя не более, сек. | 0,006 | 0,015 | - |
Время включения (от подачи команды на включение до смыкания контактов отделителя) не более, сек. | 0,15 | 0,2 | - |
Разновременность смыкания контактов отделителя (от первого вибрационного смыкания до прекращения вибрации контактов) не более, сек. | 0,025 | 0,04 | - |
Бестоковая пауза АПВ (от размыкания последнего разомкнувшегося контакта камеры до первого вибрационного смыкания контактов отделителя в цикле О - В), сек. | Не более 0,3 | ||
Длительность отключающего импульса, сек. | Не нормируется | ||
Длительность включающего импульса, сек. | Не нормируется | ||
Разновременность включения трех фаз не более, сек. | 0,04 | 0,04 | - |
Сброс давления за одно отключение (при измерении через 30 сек. после совершения операции) при обеспечении необходимой бесконтактной паузы, ат | 2,2 - 2,6 (до 3 670 л) | Не более 2,9 (6000 л) | Сброс давления за одно отключение для выключателей типа ВВН-154-8 составляет 1,9 - 2,5 ат |
Расход воздуха на одно включение, л | Практически отсутствует | ||
Наименьшее давление, при котором четко работает механизм отделителя (залипает при отключении), ат | 14 | 14 | - |
Наименьшее давление, при котором контакты отделителя начинают двигаться на смыкание, ат | 10 | 10 | - |
Давление самовключения контактов отделителя не более, ат | 5 - 7 | 5 - 7 | Норма установлена на основании опытных данных |
--------------------------------
5. Проверка срабатывания привода выключателя при пониженном напряжении. Напряжение срабатывания электромагнитов управления при наибольшем давлении воздуха в баке должно быть не более 65% номинального.
6. Испытание выключателя многократными включениями и отключениями. Количество операций при испытании воздушного выключателя многократными включениями и отключениями приведено ниже.
Наименование операции или цикла | Величина давления срабатывания выключателя, ати | Количество операций для выключателя с рабочим давлением, атизб | ||
15 - 21 | 16 - 21 | 17,5 - 21 | ||
Включение и отключение | Наименьшее | 3 | 3 | 3 |
То же | 15 | 2 | - | - |
" " | 16 | - | 2 | - |
" " | 17,5 | - | - | 3 |
" " | 18 | 2 | 2 | - |
" " | 19 | - | - | 2 |
" " | 20 | 2 | 3 | 3 |
" " | 21 | 2 | 2 | 2 |
Цикл В - О | 15 | 2 | - | - |
То же | 16 | - | 2 | - |
" " | 17,5 | - | - | 2 |
" " | 21 | 2 | 2 | 2 |
Цикл О - В | 19 | 2 | 2 | - |
То же | 20 | - | - | 2 |
" " | 21 | 2 | 2 | 2 |
Цикл О - В - О | 19 | 2 | 2 | - |
То же | 20 | - | - | 2 |
" " | 21 | 2 | 2 | 2 |
Цикл БАПВ | 19 | - | 2 | - |
То же | 20 | - | - | 2 |
" " | 21 | - | 2 | 2 |
Цикл БАПВ - неуспешное | 19 | - | 2 | - |
То же | 20 | - | - | 2 |
" " | 21 | - | 2 | 2 |
Для выключателей с воздухонаполненным отделителем, кроме испытаний, указанных в таблице, производится проверка давления, при котором происходит самовключение контактов отделителя, и давления их отлипания.
Испытание в цикле "БАПВ" производится только для выключателей, предназначенных для работы в этом цикле.
Выключатели типа ВВ-15/5500, относящиеся к выключателям с рабочим избыточным давлением 17,5 - 21 ат, не предназначены для работы в циклах "АПВ" и "БАПВ".
I-8-20. Полностью собранный и отрегулированный выключатель нагрузки должен быть испытан в объеме, предусмотренном настоящим параграфом.
1. Испытание повышенным напряжением промышленной частоты изоляции выключателя. Выключатели нагрузки на номинальное напряжение 6 кв испытываются повышенным напряжением 29 кв; на номинальное напряжение 10 кв - повышенным напряжением 38 кв. Продолжительность испытания - 1 мин.
2. Проверка действия механизма свободного расцепления. Механизм свободного расцепления должен быть проверен в работе при включенном положении привода в двух - трех промежуточных его положениях и на границе зоны действия свободного расцепления.
3. Проверка срабатывания привода при пониженном напряжении. Производится в соответствии с I-8-18, п. 9.
4. Испытание выключателя многократным включением и отключением. Производится в соответствии с I-8-18, п. 10.
5. Испытание предохранителей. Производится в соответствии с I-8-30.
I-8-21. Полностью собранные и отрегулированные разъединители, короткозамыкатели и отделители всех напряжений должны быть испытаны в объеме, предусмотренном настоящим параграфом.
1. Измерение сопротивления изоляции:
а) Поводков и тяг, выполненных из органических материалов. Измерение производится мегомметром на напряжение 2500 в. Величина сопротивления изоляции должна быть не менее величин, приведенных в I-8-18, п. 1.
б) Многоэлементных изоляторов. Измерение производится в соответствии с I-8-32, п. 1.
2. Испытание изоляции повышенным напряжением промышленной частоты. Изоляция, состоящая из одноэлементных опорных или опорно-стержневых изоляторов, должна быть испытана повышенным напряжением промышленной частоты в соответствии с I-8-32, п. 2.
При недостаточных конструктивных расстояниях между токоведущими частями разъединителей допускается снижение испытательного напряжения, приведенного в I-8-32, п. 2, на 20 - 30%.
Для одностержневых изоляторов испытание повышенным напряжением необязательно.
3. Измерение сопротивления контактов постоянному току. Измерение производится для разъединителей и отделителей 110 кв и выше.
Величина сопротивления должна быть не более 150% величин заводских испытаний или приведенных ниже.
Тип разъединителя | Номинальное напряжение, кв | Номинальный ток, а | Предельное сопротивление контактов разъединителя, мком |
РЛН | 220 - 35 | 600 | 220 |
Остальные типы | Все напряжения | 600 | 175 |
1000 | 120 | ||
1500 - 2000 | 50 |
4. Проверка работы разъединителя, короткозамыкателя и отделителя, имеющих электрический привод. Проверка производится путем 3 - 5-кратного включения и отключения для каждого из режимов, приведенных в I-8-18, п. 10.
Проверка работы разъединителя при напряжении оперативного тока выше номинального не производится.
5. Определение времени движения подвижных частей короткозамыкателей и отделителей. Определение времени движения подвижных частей производится у короткозамыкателей - при включении и отделителей - при отключении. Измеренное время движения подвижных частей не должно отличаться более чем на +/- 10% от приведенных ниже.
Тип короткозамыкателя или отделителя | Тип привода | Время (сек.) от подачи импульса до момента | |
замыкания контактов при включении | размыкания контактов при отключении | ||
ОД-35 | ШПО | - | 0,5 |
КЗ-35 | ШПК | 0,4 | - |
ОД-110 | ШПО | - | 0,7 |
КЗ-110 | ШПК | 0,4 | - |
ОД-150 | ШПО | - | 0,9 |
КЗ-150 | ШПК | 0,5 | - |
ОД-220 | ШПО | - | 1,0 |
КЗ-220 | ШПК | 0,5 | - |
И НАРУЖНОЙ УСТАНОВОК НАПРЯЖЕНИЕМ ВЫШЕ 1000 В
I-8-22. Объем и нормы испытаний элементов КРУ: масляных выключателей, измерительных трансформаторов, выключателей нагрузки, вентильных разрядников, предохранителей, разъединителей, силовых кабелей и трансформаторного масла приведены в соответствующих параграфах настоящей главы.
Кроме того, должны быть выполнены испытания, приведенные ниже.
1. Измерение сопротивления изоляции.
а) Изоляционных элементов, выполненных из органических материалов. Производится мегомметром на напряжение 2500 в. Величина сопротивления изоляции для изоляционных элементов коммутационных аппаратов должна быть не менее величин, приведенных в I-8-18, п. 1.
б) Вторичных цепей. Производится в соответствии с I-8-34.
2. Испытание повышенным напряжением промышленной частоты. Изоляция токоведущих частей полностью смонтированных ячеек КРУ на номинальное напряжение 6 кв испытывается повышенным напряжением 29 кв; на номинальное напряжение 10 кв - повышенным напряжением 38 кв.
Изоляция вторичных цепей испытывается в соответствии с I-8-34.
3. Измерение сопротивления постоянному току. Величины сопротивления контактов токоведущих частей КРУ постоянному току должны быть не более величин, приведенных ниже.
Наименование измеряемого элемента | Норма |
Контакты сборных шин | Производится выборочно (если позволяет конструкция КРУ). Величина сопротивления участка шин в месте контактного соединения должна быть не более чем в 1,2 раза сопротивления участка шин той же длины без контакта |
Разъединяющиеся контакты первичной цепи | Производится выборочно (если позволяет конструкция КРУ). Величина сопротивления контактов должна быть не более: |
для контактов 400 а - 75 мком, | |
" " 600 а - 60 мком, | |
" " 900 а - 50 мком, | |
" " 1200 а - 40 мком, | |
Разъединяющиеся контакты вторичной цепи | Производится выборочно. Величина сопротивления контактов должна быть не более 4000 мком |
4. Проверка выкатных частей и блокировок. Проверяется после 4 - 5 вкатываний и выкатываний тележки КРУ работа механических блокировок, отсутствие перекосов и заеданий.
I-8-23. Объем и нормы испытаний оборудования, присоединенного к токопроводу, - генератора, силовых и измерительных трансформаторов и т.п., приведены в соответствующих параграфах настоящей главы. Кроме того, дополнительно должны быть выполнены испытания, приведенные ниже.
1. Испытание повышенным напряжением промышленной частоты изоляции токопровода. Величина испытательного напряжения изоляции токопровода при отсоединенных обмотках генератора и трансформаторов принимается в соответствии с I-8-32, п. 2. Продолжительность приложения испытательного напряжения - 1 мин.
2. Измерение сопротивления постоянному току контактов болтовых и сварных соединений шин токопровода. Величина сопротивления участка шины в месте контактного соединения должна быть не более чем в 1,2 раза сопротивления участка шины той же длины без контактов.
3. Проверка качества выполнения болтовых и сварных соединений. Болтовые соединения токопровода подвергаются выборочной проверке на качество затяжки болтов.
Кроме того, если монтаж токопровода осуществляется в отсутствие представителя заказчика, производится выборочная разборка 1 - 2 болтовых соединений токопровода с целью проверки качества обработки контактных соединений.
Сварные соединения после выполнения их высококвалифицированным сварщиком должны подвергаться осмотру в соответствии со специальной инструкцией по сварке алюминия, а при наличии соответствующей установки - подвергаться контролю методом рентгено- или гаммоскопий, или другими рекомендованными заводом-изготовителем способами.
4. Проверка герметичности кожуха токопровода. Проверка производится перед установкой секций токопровода на опорную конструкцию. Утечка воздуха на одно уплотнение при испытательном избыточном давлении 0,05 ат должна быть не более 0,3 ат изб/ч.
5. Проверка нагрева болтовых соединений. Проверка производится по термоиндикаторам (нанесением на поверхность болтовых соединений) при проведении опыта короткого замыкания.
6. Определение температуры нагрева поверхности кожухов токопроводов. Нагрев поверхности кожухов секций токопроводов, измеренный вблизи станины, должен быть не более проектных величин.
7. Определение температуры охлаждающего воздуха, циркулирующего в токопроводе. Определение температуры производится при введенной в работу системе охлаждения токопроводов.
Температура воздуха, циркулирующего в токопроводе в любой его точке, должна быть не более проектных величин в пределах точности измерений.
8. Проверка состояния изоляционных прокладок. Проверка состояния изоляции прокладок производится перед установкой секции на опорную конструкцию. Сопротивление изоляции прокладки, измеренное мегомметром на напряжение 1000 в, должно быть не менее 0,1 Мом.
I-8-24. Шины должны быть испытаны в объеме, предусмотренном настоящим параграфом.
1. Испытание изоляции повышенным напряжением промышленной частоты. Испытание производится в соответствии с I-8-32, п. 2.
2. Измерение переходного сопротивления контактов сборных и соединительных шин на ток 1000 а и более. Измерение переходного сопротивления производится выборочной проверкой до 5% контактов.
Величина сопротивления участка шины в месте контактного соединения должна быть не более чем в 1,2 раза сопротивления участка шины той же длины и того же сечения, но без соединения.
3. Проверка болтовых соединений проводов. Соединения подвергаются выборочной проверке на качество затяжки болтов и вскрытию 2 - 3% соединений.
4. Испытание проходных изоляторов. Испытание производится в соответствии с I-8-31.
I-8-25. Сухие реакторы должны быть испытаны в объеме, предусмотренном настоящим параграфом.
1. Измерение сопротивления изоляции обмоток относительно болтов крепления. Измерение производится мегомметром на напряжение 1000 - 2500 в. Величина сопротивления изоляции должна быть не менее 0,5 Мом.
2. Испытание главной изоляции реактора повышенным напряжением промышленной частоты. Величину испытательного напряжения главной изоляции полностью собранного реактора см. в I-8-32, п. 2. Продолжительность приложения испытательного напряжения - 1 мин.
I-8-26. Ртутные выпрямители должны испытываться в объеме и по нормам настоящего параграфа, при этом по п. п. 1, 2 и 5 - только разборные выпрямители.
Объем испытаний | Нормы испытаний | |
Согласно данным завода-изготовителя | ||
Согласно данным завода-изготовителя | ||
3. Измерение сопротивления изоляции мегомметром: | Согласно данным завода-изготовителя | |
а) главных анодов относительно корпуса и сеток; | ||
б) сетки относительно корпуса; | ||
в) анодов возбуждения; | ||
г) анодов зажигания относительно корпуса; | ||
д) катода относительно корпуса (при заполненной водой системе охлаждения); | ||
е) катодов относительно земли (при заполненной водой системе охлаждения) | ||
4. Испытание повышенным напряжением промышленной частоты изоляции элементов выпрямительного агрегата | Величина испытательного напряжения | |
Наименование элементов выпрямительного агрегата | Испытательное напряжение, в | |
Корпус металлического выпрямителя, катод, аппараты, электрически связанные с корпусом или катодом, по отношению к заземленным частям или первичным обмоткам вспомогательных трансформаторов | ||
Ветви уравнительного реактора по отношению друг к другу | ||
Аноды выпрямителя по отношению к корпусу, раме или каркасу | ||
Вторичные обмотки главного трансформатора по отношению к корпусу и друг к другу | ||
Согласно данным завода-изготовителя | ||
6. Проверка фазировки анодного напряжения с сеточным напряжением и с напряжением возбуждения. Для неуправляемых выпрямителей фазировка сеток не производится | Согласно данным завода-изготовителя | |
7. Определение равномерности распределения токов по анодам выпрямителя | При всех нагрузках токи по анодам должны распределяться равномерно | |
8. Проверка сеточного регулирования (для выпрямителей с регулирующими сетками) | Пределы регулирования должны соответствовать данным завода-изготовителя, изменение величины выпрямленного напряжения должно происходить плавно | |
9. Проверка четкости зажигания | Зажигание должно происходить четко, без длительной пульсации системы зажигания | |
10. Измерение величины падения напряжения в дуге выпрямителя при номинальном токе | Согласно данным завода-изготовителя | |
11. Проверка параллельной работы выпрямителя с остальными агрегатами | Должно иметь место устойчивое распределение нагрузки в соответствии с параметрами работающих и вновь вводимых выпрямительных агрегатов | |
--------------------------------
выпр
I-8-27. Конденсаторы должны быть испытаны в объеме, предусмотренном настоящим параграфом.
1. Измерение сопротивления изоляции. Измерение производится
мегомметром на напряжение 2500 в. Величина сопротивления изоляции между
выводами и относительно корпуса конденсатора и отношение R /R не
60 15
нормируются.
2. Измерение емкости. Измеренные величины емкости конденсаторов не должны отличаться от паспортных данных более, чем приведенные ниже.
Наименование или тип конденсатора | Конденсаторы для повышения коэффициента мощности |  ДМР-70 |  ОМРЗ-30; ОМР3-35 | ||
Рабочее напряжение, кв | |||||
3,15 | 6,3 | 10,5 | |||
Предельное изменение емкости элемента конденсатора, % | +33 | +16 | +9 | + 10 | + 2 - -1,5 |
3. Измерение тангенса угла диэлектрических потерь. Измерение производится для конденсаторов связи, конденсаторов отбора мощности и делительных конденсаторов. Измеренные при температуре +10° - 30 °C величины тангенса угла диэлектрических потерь конденсаторов с бумажно-масляной изоляцией типов
, ДМР-70 должны быть не более 0,4%; для типов
, ОМРЗ-30 и ОМРЗ-35 - не более 0,3%.
, ДМР-70 должны быть не более 0,4%; для типов , ОМРЗ-30 и ОМРЗ-35 - не более 0,3%.При отсутствии испытательных трансформаторов достаточной мощности измерение диэлектрических потерь может производиться на пониженном напряжении.
4. Испытание повышенным напряжением промышленной частоты:
а) величины испытательного напряжения промышленной частоты конденсаторов для повышения коэффициента мощности.
Номинальное напряжение конденсатора, кв | ||||||
0,22 | 0,38 | 0,5 | 1,05 | 3,15 | 6,3 | 10,5 |
Испытательное напряжение, кв, при испытаниях между обкладками | ||||||
0,42 | 0,72 | 0,95 | 2 | 5,9 | 11,8 | 20 |
Испытательное напряжение, кв, при испытаниях на корпус | ||||||
2,1 | 2,1 | 2,1 | 4,3 | 15,8 | 22,3 | 30 |
Продолжительность приложения испытательного напряжения - 1 мин.
Испытание повышенным напряжением промышленной частоты изоляции конденсаторов для повышения коэффициента мощности относительно корпуса, имеющих один вывод, соединенный с корпусом, не производится.
При отсутствии источника тока достаточной мощности испытания переменным током могут быть заменены испытанием выпрямленным напряжением удвоенной величины;
б) величины испытательного напряжения промышленной частоты для конденсаторов связи.
Наименование или тип конденсатора |  ДМР-70 |  |  | ОМРЗ-30 | ОМРЗ-35 |
Испытательное напряжение элемента конденсатора, кв. | 144 | 162 | 267 | 59 | 69 |
Продолжительность приложения испытательного напряжения - 1 мин.
Изоляция фарфоровой подставки испытывается напряжением 70 кв переменного тока. Продолжительность приложения испытательного напряжения 1 мин.
5. Испытание батареи силовых конденсаторов для повышения коэффициента мощности трехкратным включением производится на номинальное напряжение при контроле величин токов по всем фазам. Токи в различных фазах не должны отличаться друг от друга более чем на 5%.
I-8-28. Вентильные разрядники должны быть испытаны в объеме, предусмотренном настоящим параграфом.
1. Измерение сопротивления элемента разрядника. Измерение производится мегомметром на напряжение 2500 в. Величина сопротивления элемента не нормируется, но сопоставляется с результатами измерений аналогичных элементов или данными заводских испытаний.
2. Измерение тока проводимости (тока утечки). Допустимые пределы тока проводимости (тока утечки) отдельных элементов вентильных разрядников приведены ниже.
Тип разрядника | Тип элемента разрядника | Величина выпрямленного напряжения, приложенного к элементу разрядника, кв | Токи проводимости одного элемента разрядника, мка | Верхний предел тока утечки, мка | |
нижний предел | верхний предел | ||||
РВС-3 | РВС-3 | 4 |  | ||
РВВМ-3 | РВВМ-3 | 4 | |||
РВС-6 | РВС-6 | 6 | |||
РВВМ-6 | РВВМ-6 | 6 | |||
РВС-10 | РВС-10 | 10 | |||
РВВМ-10 | РВВМ-10 | 30 | |||
 | РВС-15 | 16 | |||
 | РВС-20 | 20 | |||
 | РВС-30 | 24 | 620 | - | |
 | РВС-33 | 32 | |||
РВС-35 | РВС-35 | 32 | |||
РВСМ-35 | РВСМ-35 | 32 | |||
РВС-60 | РВС-15 | 16 | |||
РВС-110к | РВС-20 | 20 | |||
РВС-150 | РВС-15 | 16 | |||
РВС-33 | 32 | ||||
 | - | 30 | 900 | 1300 | - |
РВП-3 | - | 4 | - | - | 10 |
РВП-6 | - | 6 | - | - | 10 |
РВП-10 | - | 10 | - | - | 10 |
РВП-35 | Верхний элемент | 40 | - | - | 10 |
Для остальных типов разрядников допустимые пределы тока проводимости (тока утечки) принимаются в соответствии с заводскими данными.
При измерении тока проводимости (тока утечки) производится сглаживание пульсации выпрямленного напряжения. Величина емкости сглаживающего конденсатора в схемах однополупериодного выпрямления принимается равной 0,1 - 0,2 мкф.
3. Измерение разрядных напряжений при промышленной частоте. Допустимые пределы разрядных напряжений должны соответствовать приведенным ниже.
Тип разрядника | Пределы,  | |
нижний | верхний | |
РВП-3 | 9 | 11 |
РВП-6 | 16 | 19 |
РВП-10 | 26 | 30,5 |
РВВМ-3 | 7,5 | 9,5 |
РВВМ-6 | 15 | 18 |
РВВМ-10 | 25 | 30 |
РВС-15 | 38 | 48 |
РВС-20 | 49 | 60,5 |
РВС-30 | 50 | 62,5 |
РВС-33 | 70 | 80 |
РВС-35 | 78 | 98 |
Измерение пробивного напряжения при промышленной частоте разрядников, имеющих шунтирующие сопротивления, допускается производить только при наличии специальной испытательной установки, в соответствии с методикой, приведенной в заводской или специальной инструкциях.
I-8-29. Трубчатые разрядники должны быть испытаны в объеме, предусмотренном настоящим параграфом.
1. Проверка состояния поверхности разрядников. Проверка производится путем осмотра перед установкой разрядника на опору. Наружная и внутренняя поверхности разрядника должны быть ровными, без трещин и расслоений.
2. Измерение величины внутреннего искрового промежутка. Измерение производится перед установкой разрядника на опору.
Внутренний искровой промежуток (расстояние внутри трубки между пластинчатым и стержневым электродами) должен соответствовать номинальным величинам с допусками +/- 5 мм для разрядников 110 и 35 кв и +/- 3 мм для разрядников 10 - 3 кв.
3. Измерение величины внешнего искрового промежутка. Измерение производится на опоре после установки разрядника. Измеренная величина внешнего искрового промежутка не должна отличаться от проектной.
4. Проверка расположения зон выхлопа. Проверка производится на опоре после установки разрядника. Зоны выхлопа не должны пересекаться и в них не должны находиться элементы конструкции и провода, имеющие другой потенциал, чем открытый конец разрядника.
1. Испытание опорной изоляции предохранителей повышенным переменным напряжением. Величина испытательного напряжения принимается в соответствии с I-8-32, п. 4.
2. Определение целости плавких вставок и токоограничивающих сопротивлений и соответствия их паспортным данным. Плавкие вставки и ограничивающие сопротивления должны быть калиброванными и не иметь обрывов.
I-8-31. Вводы и проходные изоляторы должны быть испытаны в объеме, предусмотренном настоящим параграфом.
1. Измерение сопротивления изоляции. Измерение производится мегомметром 1000 - 2500 в. Для вводов с бумажно-масляной изоляцией сопротивление изоляции последних обкладок вводов с проходными изоляторами относительно соединительной втулки должно быть не менее 1000 Мом.
2. Измерение тангенса угла диэлектрических потерь вводов и проходных изоляторов с основной изоляцией из твердого органического материала, кабельных или жидких масс. Тангенс угла диэлектрических потерь, %, вводов и проходных изоляторов при температуре +10 - 30 °C и испытательном напряжении до 10 кв должен быть не более величин, приведенных ниже.
Наименование объекта испытания и вид основной изоляции | Номинальное напряжение, кв | |||
3 - 15 | 20 - 35 | 60 - 110 | 150 - 220 | |
Маслонаполненные вводы и проходные изоляторы с маслобарьерной изоляцией | - | 3 | 2 | 2 |
Маслонаполненные вводы и проходные изоляторы с бумажно-масляной изоляцией | - | - | 1 | 1 |
Мастиконаполненные вводы с бакелитовой изоляцией | 3 | 2,5 | 2 | - |
Вводы и проходные изоляторы с бакелитовой изоляцией | 3 | 2,5 | 2 | - |
Для вводов и проходных изоляторов с потенциометрическим устройством измерение тангенса угла диэлектрических потерь изоляции основной и измерительной обкладок производится отдельно.
Для вводов и проходных изоляторов с маслоконденсаторной изоляцией измерение тангенса угла диэлектрических потерь изоляции последней обкладки относительно соединительной втулки рекомендуется производить при напряжении 3 - 4 кв.
При измерении тангенса угла диэлектрических потерь вводов и проходных изоляторов рекомендуется измерять их емкость.
3. Испытание повышенным напряжением промышленной частоты. Величины испытательного напряжения проходных изоляторов и вводов, испытываемых отдельно, приведены в I-8-32 и совместно с аппаратом - в I-8-18, п. 4. Вводы, установленные на трансформаторах, испытываются совместно с обмотками последних по нормам, приведенным в I-8-16, п. 2.
Продолжительность приложения испытательного напряжения для вводов, испытываемых отдельно или установленных на аппарате, а также для изоляторов, у которых основная изоляция керамическая или жидкая - 1 мин. Если основная изоляция состоит из органических твердых материалов или кабельных масс, продолжительность приложения испытательного напряжения - 5 мин.
Продолжительность приложения испытательного напряжения для вводов, испытываемых совместно с обмотками трансформаторов, - 1 мин.
4. Испытание трансформаторного масла из маслонаполненных вводов. Вновь заливаемое масло должно удовлетворять требованиям, приведенным в I-8-33.
После монтажа проверяется состояние масла по показателям I-8-33, табл., п. 1 - 6, а для вводов, имеющих повышенный тангенс угла диэлектрических потерь, кроме того, по п. 15 этой же таблицы.
I-8-32. Подвесные и опорные фарфоровые изоляторы должны быть испытаны в объеме, предусмотренном настоящим параграфом.
1. Измерение сопротивления изоляции подвесных и многоэлементных изоляторов. Измерение производится мегомметром на напряжение 2500 в. Сопротивление изоляции каждого подвесного изолятора или каждого элемента штыревого изолятора должно быть не менее 300 Мом.
а) Опорные и подвесные одноэлементные изоляторы. Величины испытательных напряжений промышленной частоты одноэлементных опорных и проходных изоляторов внутренней и наружной установок приведены ниже.
Номинальное напряжение изоляторов, кв | 3 | 6 | 10 | 15 | 20 | 35 | 110 | 150 | 220 |
Испытательное напряжение для изоляторов с нормальной изоляцией, кв | 25 | 32 | 42 | 57 | 68 | 100 | 265 | 340 | 490 |
То же с облегченной изоляцией, кв | 14 | 21 | 32 | 48 | - | - | - | - | - |
б) Опорные многоэлементные изоляторы. Величина испытательного напряжения промышленной частоты, прикладываемого к каждому склеенному элементу изолятора - 50 кв.
Продолжительность испытания - 1 мин.
Для подвесных и многоэлементных изоляторов обязательно лишь одно из испытаний, приведенных в п. п. 1 и 2. Для опорностержневых изоляторов проведение электрических испытаний необязательно. Электрические испытания стеклянных подвесных изоляторов не производятся. Контроль состояния их производится путем внешнего осмотра.
I-8-33. Трансформаторное масло должно быть испытано в объеме, предусмотренном настоящим параграфом, показатели качества трансформаторного масла приведены ниже.
Наименование показателей качества масла | Свежее масло перед заливкой в аппараты | Чистое сухое масло непосредственно после заливки в аппараты | ||||
по ГОСТ 982-56 | по ГОСТ 10121-62 | МРТУ-12 Н9564 | по ГОСТ 982-56 | по ГОСТ 10121-62 | МТРУ-12 Н9564 | |
до 15 кв | - | - | - | 25 | 25 | 25 |
выше 15 до 35 кв | - | - | - | 30 | 30 | 30 |
от 60 до 220 кв | - | - | - | 40 | 40 | 40 |
Отсутствие | ||||||
3. Содержание взвешенного угля: | ||||||
в трансформаторах | Отсутствие | |||||
в выключателях | Отсутствие | |||||
4. Кислотное число, мг КОН на 1 г масла, не более | 0,05 | 0,02 | 0,02 | 0,05 | 0,02 | 0,02 |
5. Реакция водной вытяжки (водорастворимые или низкомолекулярные кислоты) | Нейтральная | |||||
6. Температура вспышки, определяемая в закрытом тигле (°C), не ниже | 135 | 150 | 145 | 135 | 150 | 145 |
7. Вязкость кинематическая, сст: | ||||||
при 20 °C, не более | 30 | 23 - 28 | 30 | 30 | 23 - 28 | 30 |
при 50 °C, не более | 9,6 | 8 - 9 | 9,5 | 9,6 | 8 - 9 | 9,5 |
8. Зольность, %, не более | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 |
9. Температура застывания, °C, не выше: | ||||||
для масла выключателей, находящихся в неотапливаемых помещениях или на открытых распределительных устройствах, где температура воздуха не бывает ниже -20 °C | -35 | -35 | -35 | -35 | -35 | -35 |
то же, где температура воздуха бывает ниже -20 °C | -45 | -45 | -45 | -45 | -45 | -45 |
для масла трансформаторов с выносными радиаторами, находящихся на открытых распределительных устройствах, где температура воздуха бывает ниже -20 °C | -45 | -45 | -45 | -45 | -45 | -45 |
для масла остальных трансформаторов | Не нормируется | |||||
10. Натровая проба с подкислением, баллы, не более | 2 | 1 | 1 | Не нормируется | ||
11. Прозрачность при + 5 °C | Прозрачно | Не нормируется | ||||
12. Склонность к образованию водорастворимых кислот в начале старения: | ||||||
содержание нелетучих водорастворимых кислот в мг КОН на 1 г масла, не более | 0,005 | 0,005 | 0,003 | Не нормируется | ||
содержание летучих водорастворимых кислот в мг КОН на 1 г масла, не более | 0,005 | 0,005 | 0,003 | Не нормируется | ||
13. Общая стабильность против окисления количество осадка после окисления, %, не более | 0,1 | Отсутствие | 0,4 | Не нормируется | ||
кислотное число окисленного масла в мг КОН на 1 г масла, не более | 0,35 | 0,1 | 0,42 | Не нормируется | ||
14. Содержание серы, %, не более | Не производится | 0,6 | 0,2 | Не нормируется | ||
при 20 °C, % | 0,3 | 0,3 | 0,15 | 0,4 | 0,4 | 0,3 |
при 70 °C, %, не более | 2,5 | 2,5 | 2 | 3,5 | 3,5 | 2,5 |
1. Испытание масла из аппаратов перед их включением. Масло, отбираемое из аппаратов перед их включением под напряжение, должно быть подвергнуто сокращенному анализу в объеме, предусмотренном в п. п. 1 - 6 таблицы.
2. Испытание масла из аппаратов на стабильность при его смешивании. При заливке в аппараты свежих кондиционных масел разных марок смесь должна проверяться на стабильность в пропорциях смешения, при этом стабильность смеси должна быть не хуже стабильности одного из смешиваемых масел, обладающего наименьшей стабильностью.
НАПРЯЖЕНИЕМ ДО 1000 В
I-8-34. Аппараты, вторичные цепи и электропроводка напряжением до 1000 в должны быть испытаны в объеме, предусмотренном настоящим параграфом.
1. Измерение сопротивления изоляции. Величины сопротивления изоляции аппаратов, вторичных цепей и электропроводок напряжением до 1000 в, должны быть не менее приведенных в таблице ниже.
Наименование испытываемой изоляции | Напряжение мегомметра, в | Наименьшая величина сопротивления изоляции, Мом | Примечание |
Катушки контакторов магнитных пускателей и автоматов | 500 - 1000 | 0,5 | |
Вторичные цепи управления, защиты, измерения и т.п.: | 500 - 1000 | - | |
шины постоянного тока и шины напряжения на щите управления (при отсоединенных цепях) | - | 10 | |
каждое присоединение вторичных цепей и цепей питания приводов выключателей и разъединителей | - | 1 | Производится со всеми присоединенными аппаратами (катушки приводов, контакторы, реле, приборы, вторичные обмотки трансформаторов тока и напряжения и т.п.) |
цепи управления, защиты и возбуждения машин постоянного тока напряжением 500 - 1100 в, присоединенных к цепям главного тока | - | 1 | |
Силовые и осветитель ные электропроводки | 1000 | 0,5 | Сопротивление изоляции при снятых плавких вставках измеряется на участке между смежными предохранителями или за последними предохранителями между любым проводом и землей, а также между двумя любыми проводами |
При измерении сопротивления в силовых цепях должны быть отключены электроприемники, а также аппараты, приборы и т.п. При измерении сопротивления в осветительных цепях лампы должны быть вывинчены, а штепсельные розетки, выключатели и групповые щитки - присоединены | |||
Распределительные устройства и токопров оды напряжением до 1000 в | 1000 | 0,5 | Производится для каждой секции РУ |
2. Испытание повышенным напряжением промышленной частоты. Величина испытательного напряжения изоляции аппаратов, их катушек и вторичных цепей со всеми присоединенными аппаратами (катушки, проводники, контакторы, реле, приборы, вторичные обмотки трансформаторов тока и напряжения и т.п.) принимается равной 1000 в.
Продолжительность приложения испытательного напряжения - 1 мин.
3. Проверка действия максимальных, минимальных или независимых расцепителей автоматов с номинальным током 200 а и более. Пределы работы расцепителей должны соответствовать заводским данным.
4. Проверка работы контакторов и автоматов при пониженном и номинальном напряжениях оперативного тока. Величины напряжений и количество операций при испытании контактов и автоматов многократными включениями и отключениями приведены ниже.
Наименование операции | Напряжение на шинах оперативного тока, % номинального | Количество операций |
Включение | 90 | 5 |
Включение и отключение | 100 | 5 |
Отключение | 80 | 10 |
5. Проверка фазировки распределительных устройств и присоединений.
Должно иметь место совпадение по фазам.
I-8-35. Аккумуляторные батареи должны быть испытаны в объеме, предусмотренном настоящим параграфом.
1. Проверка емкости отформованной аккумуляторной батареи. Емкость аккумуляторной батареи, приведенная к температуре +25 °C, должна соответствовать заводским данным.
2. Проверка плотности электролита в каждой банке. Плотность и температура электролита в конце заряда и в конце разряда батареи должна соответствовать заводским данным. Температура электролита должна быть не выше +40 °C.
3. Химический анализ электролита. Показатели электролита должны соответствовать приведенным в таблице приведенной ниже.
Наименование показателей | Крепкая свежая кислота ГОСТ 667-53 сорт Б | Разведенная свежая кислота для заливки в аккумуляторы |
Внешний вид | Прозрачная | Прозрачная |
Окраска согласно колориметрическому определению, мл | 2 | 0,6 |
Удельный вес при 20 °C | 1,83 - 1,833 | 1,18 |
Содержание моногидрата, % | 92 - 93 | 24,8 |
Содержание железа не более, % | 0,012 | 0,004 |
Содержание мышьяка, % | - | 0,0001 |
Содержание хлора, % | - | 0,0005 |
Содержание окислов азота, % | - | 0,0001 |
Содержание нелетучего остатка, % | 0,05 | |
Реакция на металлы, осаждаемые сероводородом | - | Выдерживает пробу |
Содержание марганца | Не более 0,0001 | |
Вещества | Выдерживают пробу | |
4. Измерение напряжения каждого элемента батареи. Напряжение отстающих элементов в конце разряда не должно отличаться более чем на 1 - 1,5% от среднего напряжения остальных элементов. Должно быть не более 5% отстающих элементов от их общего количества.
5. Измерение сопротивления изоляции батареи. Измерение производится мегомметром на напряжение не выше 1000 в. Сопротивление изоляции батареи должно быть не менее 50000 ом при напряжении до 110 в и 100000 ом - при напряжении 220 в.
1. Проверка состояния элементов заземляющего устройства. Проверка состояния элементов заземляющего устройства производится путем выборочного осмотра элементов заземляющего устройства, находящихся в земле, со вскрытием грунта; остальных - в пределах доступности осмотру.
2. Проверка наличия цепи между заземлителями и заземляемыми элементами. Не должно быть обрывов и неудовлетворительных контактов в заземляющих проводниках, соединяющих аппараты с контуром заземления.
3. Проверка состояния пробивных предохранителей в установках напряжением до 1000 в. Пробивные предохранители должны быть исправны и соответствовать номинальному напряжению установки.
4. Проверка полного сопротивления петли фаза - нуль в установках напряжением до 1000 в с глухим заземлением нейтрали. Величина сопротивления должна быть такова, чтобы при замыкании между фазами и заземляющими проводниками возникал ток короткого замыкания, в соответствии с требованиями, приведенными в I-7-58, в отношении кратности по отношению к номинальному току плавкой вставки или соответствующего расцепителя автоматического выключателя.
Проверка должна быть выполнена для наиболее удаленных, а также наиболее мощных электроприемников, но не менее 10% их общего количества.
5. Измерение сопротивления заземляющих устройств. Величины сопротивлений должны соответствовать нормам, приведенным в соответствующих главах ПУЭ.
6. Проверка соответствия сечений или проводимости заземляющих проводников. Сечения должны соответствовать принятым по проекту и требованиям ПУЭ.
I-8-37. Кабельные линии должны быть испытаны в объеме, предусмотренном настоящим параграфом.
1. Определение целости жил и фазировка.
2. Испытание повышенным напряжением выпрямленного тока. Величины испытательных напряжений и продолжительность испытаний должны быть не менее приведенных ниже.
а) кабелей с бумажной изоляцией
Номинальное напряжение кабеля, кв | 3 - 10 | 20 - 35 | 110 | 220 |
Величина испытательного напряжения, кв |  |  | 300 | 450 |
Продолжительность испытания, мин. | 10 | 10 | 15 | 15 |
Кабели считаются выдержавшими испытания, если не произошло пробоя, не было скользящих разрядов и толчков тока утечки или его нарастания, после того как он достиг установившейся величины.
б) кабелей с резиновой изоляцией
Номинальное напряжение кабеля, кв | 3 | 6 |
Величина испытательного напряжения, кв | 6 | 12 |
Продолжительность испытания, мин. | 5 | 5 |
в) кабелей напряжением 1000 в и ниже. Испытание производится мегомметром на напряжение 1000 - 2500 в. Продолжительность испытания - 1 мин.
3. Испытание повышенным напряжением промышленной частоты. Испытание допускается производить для кабельных линий напряжением 110 - 220 кв взамен испытания выпрямленным током.
Величина испытательного напряжения для линий 110 кв - 250 кв (145 кв по отношению к земле), для линий 220 кв - 500 кв (288 кв по отношению к земле). Продолжительность испытания - 5 мин.
4. Измерение сопротивлений заземлений концевых заделок на линиях всех напряжений, а также металлических конструкций кабельных колодцев и подпиточных пунктов на линиях 110 - 220 кв. Сопротивление заземлений должно удовлетворять требованиям, приведенным в гл. I-7.
5. Дополнительные испытания для маслонаполненных линий 110 - 220 кв.
а) определение характеристик масла из всех элементов линии. Пробы масла С-220, отбираемые из различных элементов кабельной линии, должны удовлетворять требованиям, приведенным ниже:
Характеристика масла | Нормы для вновь вводимой линии (через трое суток после заливки) |
Пробивная прочность, кв/см | 180 |
 при +100 °C, не более | 0,005 |
Кислотное число мг КОН, не более | 0,02 |
Степень дегазации не более, % | 0,5 |
б) испытания на наличие нерастворенного воздуха на всех секциях линий низкого и среднего давлений. Содержание нерастворенного воздуха в масле в секциях линии низкого и среднего давлений должно быть не более 0,1%;
в) опробование системы сигнализации давления масла;
г) испытание подпитывающих агрегатов и автоматического подогрева концевых муфт на линиях высокого давления (для зимнего времени);
д) контроль состояния антикоррозийного покрытия стального трубопровода. Производится по местным инструкциям.
Пробы масла МН-3, отбираемые из камер низкого давления концевых муфт линий высокого давления и из баков давления линий всех типов, должны удовлетворить следующим требованиям:
Характеристика масла | Нормы для вновь вводимой линии (через трое суток после заливки) |
Пробивная прочность не менее, кв/см | 180 |
 при +100 °C, не более | 0,008 |
Кислотное число не более, мг КОН | 0,02 |
Степень дегазации не более, % | 1,0 |
I-8-38. Воздушные линии электропередачи напряжением выше 1000 в должны быть испытаны в объеме, предусмотренном настоящим параграфом.
1. Проверка расстояний и разрегулировки проводов и тросов
а) фактическая стрела провеса проводов и тросов не должна отличаться от проектной более чем на +/- 5%.
Разрегулировка различных фаз проводов и тросов друг относительно друга должна быть не более 10% проектного расстояния между ними.
Разрегулировка проводов в расщепленной фазе должна быть не более 20% расстояния между отдельными проводами, а угол разворота проводов фазы - не более 10°;
б) расстояния от проводов ВЛ до земли и до различных пересекаемых объектов в местах сближения с ними не должны отличаться от установленных в гл. II-5.
Расстояния от проводов ВЛ до деталей металлических, железобетонных и деревянных опор могут отличаться от установленных в гл. II-5 не более чем на минус 10%.
2. Проверка правильности установки фундаментов раздельного типа.
Разность вертикальных отметок между фундаментами стоек опоры при жестком креплении опоры к фундаменту должна быть не более +/- 20 мм.
Отклонения от проектных размеров между осями фундаментов стоек или стержней опоры должны быть не более 1/250.
Уменьшение диаметра анкерных болтов против проектного, а также оставление зазоров между пятой опоры и фундаментом не допускается.
3. Контроль изоляторов. Контроль производится в соответствии с I-8-32.
4. Контроль соединений проводов. Контроль соединений проводов производится путем внешнего осмотра и измерения падения напряжения.
При приемке линии в эксплуатацию у прессуемых соединителей, кроме того, должны проверяться геометрические размеры и симметричность расположения стального сердечника.
Соединения бракуются, если:
а) геометрические размеры их не соответствуют требованиям инструкции по монтажу данных типов соединительных зажимов;
б) на поверхности соединителя или зажима имеются трещины, следы значительной коррозии и механических повреждений;
в) величина падения напряжения или сопротивление на участке соединения (соединителе) более чем в 1,2 раза падения напряжения или сопротивления на участке провода той же длины;
г) кривизна опрессованного соединителя более 3% его длины;
д) стальной сердечник опрессованного соединителя расположен несимметрично;
ж) у сварных соединений непосредственно после выполнения сварки будут обнаружены: пережог провода наружного повива или нарушение сварки при перегибе соединенных проводов; усадочная раковина в месте сварки, глубиной более 1/3 диаметра провода; падение напряжения более чем в 1,2 раза превышает величину падения напряжения на участке провода такой же длины.
5. Измерение сопротивления заземления опор и тросов. Измерение производится в периоды наименьшей проводимости грунта. Нормы приведены в I-8-36.
6. Проверка правильности установки опор. Допуски на установку опор должны быть не более приведенных ниже.
Наименование допуска | Предельная величина допуска | |
Разность вертикальных отметок фундаментов раздельного типа при жестком закреплении опоры на фундаменте | Не более +/- 20 мм | |
Разность вертикальных отметок монолитных фундаментов для опор: | ||
портального типа | Не более +/- 20 мм | |
анкерно-угловых | Не более +/- 30 мм | |
Горизонтальное расстояние между осями монолитных фундаментов, установленных под одну опору, по сравнению с проектом | Не более чем на 1/250 | |
Уменьшение диаметра анкерных болтов по сравнению с проектом, а также оставление зазоров между пятой опоры и фундаментом | Не допускается | |
Отклонение опоры от вертикальной оси вдоль и поперек линии (отношение величины отклонения верха опоры к ее высоте): | ||
для металлических опор | 1:200 | |
для железобетонных одностоечных опор | 1:150 | |
для деревянных опор | 1:100 | |
Отклонение от вертикали вдоль и поперек линии верхнего конца тросостойки железобетонных опор портального типа на оттяжках | 100 мм | |
Отклонение опоры поперек оси линии (выход из створа): | ||
деревянных и одностоечных металлических и железобетонных опор при длине пролета до 200 м | 100 мм | |
деревянных и одностоечных железобетонных опор при длине пролета более 200 м | 200 мм | |
металлических опор портального типа на оттяжках, при длине пролета: | ||
до 250 м | 200 мм | |
более 250 м | 300 мм | |
одностоечных металлических опор при длине пролета: | ||
от 200 до 300 м | 200 мм | |
более 300 м | 300 мм | |
Отклонение опоры вдоль оси линии | +/- 5 мм | |
Отклонение оси траверсы от горизонтали: для металлических опор портального типа на оттяжках, при длине траверсы: | ||
до 15 м | 1:150 длины траверсы | |
более 15 м | 1:250 длины траверсы | |
для одностоечных железобетонных опор | 1:100 длины траверсы | |
для деревянных опор | 1:50 длины траверсы | |
Отклонение от горизонтали конца траверсы железобетонных опор портального типа на оттяжках | 80 мм | |
Отклонение конца траверсы от линии, перпендикулярной оси траверсы: | ||
для металлических и одностоечных железобетонных опор | 100 мм | |
для железобетонных опор портального типа на оттяжках | 50 мм | |
Разворот траверсы относительно оси линии с деревянными опорами | 5° | |
Прогиб траверсы металлических и железобетонных опор | 1:300 длины траверсы | |
Стрела прогиба (кривизна) стойки или подкоса металлической опоры |  | 1/750 длины, но не более 20 мм |
Прогиб поясных уголков металлических опор в пределах панели и элементов решетки в любой плоскости при длине панели (или раскоса): | ||
до 1 м | Не более 2 мм | |
от 1 до 2 м | Не более 3 мм | |
от 2 м и более | Не более 5 мм | |
Отклонение от проектной длины стоек и подкосов металлической опоры при длине стойки или подкоса: | ||
до 10 м | +/- 15 мм | |
более 10 м | +/- 30 мм | |
Кривизна стоек и траверс железобетонных опор с предварительно-напряженной арматурой |  | Не более 2 мм на 1 пог. м |
Толщина защитного слоя у железобетонных опор с предварительно-напряженной арматурой | Не менее 10 мм | |
Отклонение от проектных размеров деталей деревянных опор: | ||
по диаметру | - 1 см (плюсовой допуск не ограничивается) | |
по длине | 1% длины детали | |
Кривизна деталей деревянных опор | 1 см на 1 пог. м | |
7. Внешний осмотр опор.
а) в железобетонных опорах с ненапряженной арматурой допускается наличие трещин, ширина раскрытия которых при эксплуатационных нагрузках должна быть не более 0,2 мм. Количество таких трещин должно быть не более 6 шт. на 1 пог. м длины ствола опоры. Количество волосяных трещин не нормируется.
В железобетонных опорах с наружной и частично напряженной арматурой появление трещин при эксплуатационных нагрузках не допускается;
б) резьба болтов в местах сочленения деталей деревянных опор должна выступать над гайкой не более чем на 100 мм;
в) врубки, затесы и отколы деталей деревянных опор допускаются на глубину не более 10% диаметра детали в данном сечении. Глубина врубок не должна отличаться от проектной более чем на +/- 4 мм.
8. Проверка тяжения в оттяжках. Тяжение в тросовых оттяжках не должно отличаться от проектной величины более чем на 20%.
КАНАЛИЗАЦИЯ ЭЛЕКТРОЭНЕРГИИ
ЭЛЕКТРОПРОВОДКИ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС по согласованию с ГУПО МВД СССР в апреле 1958 г., внесены изменения Союзглавэнерго решением N Э-9/61 от 7 апреля 1961 г.
II-1-1. Настоящая глава Правил распространяется на силовые и осветительные электропроводки постоянного и переменного тока напряжением до 1000 в, проложенные внутри зданий и сооружений, по наружным их стенам, по территории дворов и приусадебных участков, выполняемые изолированными проводами, а также небронированными кабелями с резиновой изоляцией (например, типов СРГ, ВРГ и т.п.) мелких сечений (до 16 кв. мм); при больших сечениях - см. гл. II-3.
Линии, выполняемые голыми проводами внутри помещений, должны отвечать требованиям, приведенным в гл. II-2, вне зданий - в гл. II-4.
II-1-2. Электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими и защитными конструкциями.
II-1-3. Наружной электропроводкой называется электропроводка, проложенная по наружным стенам зданий и сооружений, между ними, под навесами, а также на опорах с тремя - четырьмя пролетами до 25 м каждый вне улиц, дорог и т.п.
Ответвления от ВЛ напряжением до 1000 в к вводам в здания (см. II-1-4) относятся к ВЛ.
II-1-4. Вводом от воздушной линии называется электропроводка, соединяющая наружную электропроводку с внутренней, считая от изоляторов, установленных на наружной стене (крыше) здания, до вводных устройств.
II-1-5. Коробом называется конструкция прямоугольного или другого профиля, предназначенная для прокладки в ней проводов и кабелей при открытой электропроводке (см. II-1-7) внутри помещений.
Короба могут быть глухими, разъемными, с открываемыми крышками или открытыми - лотки.
II-1-6. Защищенным изолированным проводом называется провод, имеющий поверх электрической изоляции металлическую или иную оболочку для предохранения от механических повреждений.
Обмотка и оплетка пряжей не рассматриваются как такая защита.
Незащищенным изолированным проводом называется провод, изоляция которого не предохранена специальными оболочками от механических повреждений.
1. Открытая проложенная по поверхности стен и потолков, по фермам и т.п.
Открытая электропроводка может быть стационарной, передвижной и переносной.
2. Скрытая - проложенная в конструктивных элементах зданий (стенах, полах и перекрытиях).
II-1-8. Допустимые длительные токовые нагрузки на провода и кабели, проложенные в коробах, а также в лотках пучками, должны приниматься: на провода - по табл. I-3-1 и I-3-2 как на проводники, проложенные в трубах, на кабели - по табл. I-3-3 - I-3-5.
При числе одновременно нагруженных проводников более четырех, проложенных в трубах, коробах, а также в лотках пучками, нагрузки на проводники должны приниматься по табл. I-3-1 и I-3-2 как для проводников, проложенных открыто (в воздухе), с введением снижающих коэффициентов: 0,68 для 5 - 6 проводников, 0,63 для 7 - 9 и 0,6 для 10 - 12.
На проводники вторичных цепей снижающие коэффициенты не вводятся.
Токовые нагрузки на провода, проложенные в лотках при однорядной прокладке (не в пучках), следует принимать как для проводов, проложенных в воздухе.
II-1-9. Сечения токопроводящих жил проводов, шнуров и кабелей должны быть не менее приведенных в табл. II-1-1.
Сечения жил для зарядки осветительных арматур должны приниматься по VI-5-14 - VI-5-16, сечения заземляющих жил - по I-7-58.
II-1-10. В стальных и других механически прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):
1. Всех цепей одного агрегата.
2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т.п., связанных технологическим процессом.
3. Цепей, питающих сложный светильник.
4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более 8.
5. Осветительных цепей напряжением до 36 в с цепями напряжением до 660 в при условии заключения проводов цепей до 36 в в отдельную изоляционную трубу.
II-1-11. В одной трубе, коробе или лотке совместная прокладка взаиморезервируемых цепей, а также цепей рабочего и аварийного освещения запрещается.
Совместная прокладка осветительных цепей напряжением до 36 в с цепями более высоких напряжений допускается согласно II-1-10, п. 5.
II-1-12. В электропомещениях, за исключением перечисленных в II-3-76, и в производственных помещениях допускается прокладка в кабельных каналах проводов и кабелей с негорючими оболочками (не поддерживающими горение).
II-1-13. Провода и кабели, прокладываемые в коробах и лотках (как в пучках, так и отдельно), должны иметь маркировку.
Таблица II-1-1
Наименование проводников | Наименьшее сечение жил, кв. мм | |
медных | алюминиевых | |
Шнуры в общей оболочке и провода шланговые для присоединения переносных бытовых электроприемников | 0,75 | - |
Кабели и провода шланговые для присоединения переносных электроприемников в промышленных установках | 1,5 | - |
Кабели шланговые для передвижных злектроприемников | 2,5 | - |
Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах | 1 | - |
Незащищенные изолированные провода для стационарной прокладки внутри помещений: | ||
на роликах и клицах | 1 | 2,5 |
на изоляторах | 1,5 | 4 |
Незащищенные изолированные провода в наружных электропроводках: | ||
по стенам, конструкциям или опорам на изоляторах | 2,5 | 4 |
под навесами на роликах | 1,5 | 2,5 |
Незащищенные изолированные провода и кабели в трубах и металлических рукавах | 1 | 2,5 |
Кабели и защищенные изолированные провода для стационарной прокладки | 1 | 2,5 |
II-1-14. Одиночные фазные провода при переменном токе, если они защищены на номинальный ток более 25 а, не допускается прокладывать в стальных трубах и в изоляционных трубах со стальной оболочкой.
II-1-15. Внутренняя поверхность коробов, труб и каналов, предназначенных для прокладки проводов и кабелей, должна быть гладкой (без выступов, зазубрин, ржавчины и т.п).
II-1-16. Короба и лотки, а также трубы, применяемые для электропроводки, должны изготовляться из несгораемых или трудносгораемых материалов; при этом лотки должны быть перфорированными.
При скрытой прокладке трубы из трудносгораемых материалов допускается прокладывать по сгораемым поверхностям при условии соблюдения требований, приведенных в II-1-54.
Строительные конструкции зданий, каналы которых используются для прокладки проводов и кабелей, должны быть несгораемыми.
II-1-17. Соединения, ответвления и оконцевания медных жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки и специальных зажимов (винтовых, болтовых, клиновых и т.п.); алюминиевых жил - в соответствии с действующими инструкциями, утвержденными в установленном порядке (см. также II-1-21).
II-1-18. Места соединений и ответвлений проводов и кабелей не должны испытывать механических усилий.
В местах соединений и ответвлений жилы проводов и кабелей должны иметь изоляцию, равноценную с изоляцией жил целых мест этих проводов и кабелей.
Таблица II-1-2
ПРИМЕНЯЕМЫЕ В ЗАВИСИМОСТИ ОТ ХАРАКТЕРИСТИКИ ОКРУЖАЮЩЕЙ СРЕДЫ
N п/п | Характеристика помещения или среды | Вид электропроводки | Способы выполнения |
1 | Сухое | Открытая | а) непосредственно по несгораемым и трудносгораемым конструкциям и поверхностям: на роликах и изоляторах, в трубах (изоляционных с металлической оболочкой, стальных), коробах, лотках, гибких металлических рукавах, а также кабелями, защищенными и специальными проводами |
б) непосредственно по сгораемым конструкциям и поверхностям: на роликах и изоляторах, в трубах (изоляционных с металлической оболочкой, стальных), коробах, лотках, гибких металлических рукавах, а также кабелями и защищенными проводами | |||
Скрытая | в) в трубах (изоляционных, изоляционных с металлической оболочкой, стальных), глухих коробах, замкнутых каналах строительных конструкций зданий, а также специальными проводами | ||
2 | Влажное | Открытая | а) непосредственно по несгораемым и трудносгораемым конструкциям и поверхностям: на роликах и изоляторах, в стальных трубах и коробах, а также кабелями, защищенными и специальными проводами; |
б) непосредственно по сгораемым конструкциям и поверхностям: на роликах и изоляторах, в стальных трубах и коробах, а также кабелями и защищенными проводами; | |||
Скрытая | в) в трубах (изоляционных влагостойких, стальных), глухих коробах, а также специальными проводами | ||
3 | Сырое и особо сырое | Открытая | а) непосредственно по несгораемым и сгораемым конструкциям и поверхностям: на роликах для сырых мест и изоляторах, в стальных трубах, а также кабелями |
Скрытая | б) в трубах (изоляционных влагостойких, стальных) | ||
4 | Жаркое | Открытая | а) непосредственно по несгораемым и сгораемым конструкциям и поверхностям: на роликах и изоляторах, в стальных трубах, коробах, лотках, а также кабелями и защищенными проводами |
Скрытая | б) в трубах (изоляционных, изоляционных с металлической оболочкой, стальных) | ||
5 | Пыльное | Открытая | а) непосредственно по несгораемым и трудносгораемым конструкциям и поверхностям: на изоляторах, в трубах (изоляционных с металлической оболочкой, стальных), коробах, а также кабелями и защищенными проводами |
б) непосредственно по сгораемым конструкциям и поверхностям: в стальных трубах, коробах, а также кабелями и защищенными проводами; | |||
Скрытая | в) в трубах (изоляционных, изоляционных с металлической оболочкой, стальных), коробах, а также специальными проводами | ||
6 | Химически активная среда | Открытая | а) непосредственно по несгораемым и сгораемым конструкциям и поверхностям: на изоляторах, в стальных трубах, а также кабелями |
Скрытая | б) в стальных и изоляционных трубах | ||
7 | Наружная электропроводка | Открытая | а) на изоляторах, в стальных трубах, кабелями, а также на роликах (см. II-1-64) |
Скрытая | б) в стальных трубах, специальными проводами | ||
8 | Взрыво- и пожароопасные | ||
II-1-19. Соединения и ответвления проводов внутри глухих (неоткрывающихся) коробов, в трубах и в гибких металлических рукавах, проложенных открыто или скрыто, должны выполняться в соединительных и ответвительных коробках.
Конструкции соединительных и ответвительных коробок должны соответствовать способам прокладки и условиям среды.
Внутри коробов со съемными крышками и в лотках допускается выполнение соединений и ответвлений проводов в специальных зажимах с изолирующими оболочками, обеспечивающими непрерывность изоляции.
II-1-20. В месте выхода из коробов, лотков, жестких труб и гибких металлических рукавов провода должны быть защищены от повреждений (втулки, раззенковка и т.п.).
II-1-21. Присоединения проводов и кабелей к аппаратам, приборам и установочной арматуре должны производиться при помощи наконечников или специальных зажимов.
Однопроволочные провода сечением до 10 кв. мм и многопроволочные до 2,5 кв. мм с медной или алюминиевой жилой могут присоединяться без наконечников, при этом концы многопроволочных проводов должны быть пропаяны или опрессованы.
Присоединение проводов и кабелей с алюминиевыми жилами к аппаратам, приборам и установочной арматуре допускается при наличии у последних контактов, специально предназначенных для непосредственного присоединения к ним алюминиевых жил.
II-1-22. Металлические элементы электропроводки (конструкции, короба, лотки, трубы, рукава, коробки, скобы и т.п.) должны быть защищены от коррозии в соответствии с условиями окружающей среды.
II-1-23. В местах пересечений электропроводки с температурными и осадочными швами должны быть предусмотрены компенсирующие устройства.
II-1-24. Электропроводка должна соответствовать условиям окружающей среды, ценности сооружений и их архитектурным особенностям.
При выборе вида электропроводки, кроме того, должны учитываться условия техники безопасности, а также пожарной безопасности.
II-1-25. Выбор вида электропроводки и способа прокладки проводов и кабелей в зависимости от условий окружающей среды следует производить в соответствии с табл. II-1-2 с учетом требований, приведенных в II-1-26 - II-1-65.
При наличии одновременно двух или более условий, характеризующих окружающую среду (см. табл. II-1-2), электропроводка должна удовлетворять всем требованиям для этих условий.
II-1-26. Изоляция проводов и кабелей, применяемых в электропроводках, должна соответствовать номинальному напряжению сети, а защитные оболочки - способу прокладки.
При номинальном напряжении сети до 500 в защищенные и незащищенные провода для электропроводки должны иметь изоляцию, выполненную на номинальное напряжение переменного тока не ниже 500 в; при номинальном напряжении сети 660 в - изоляцию на 1000 в.
Для скрученных двухжильных проводов для прокладки на роликах допускается изоляция, выполненная на номинальное напряжение не ниже 380 в (см. также II-1-31 и II-1-33).
При наличии специальных требований, связанных с характером установки, изоляция проводов должна быть выполнена с учетом этих требований.
В производственных нормальных помещениях допускается использование стальных труб и тросов открытых электропроводок, а также открыто установленных металлических корпусов токопроводов, металлических конструкций зданий, конструкций производственного назначения (например, фермы, колонны, подкрановые пути) и механизмов в качестве:
1. Нулевых рабочих проводов - в групповой сети освещения систем с заземленной нейтралью.
2. Одного из рабочих проводов линии - в сетях напряжением до 36 в.
При этом должны быть обеспечены непрерывность и надлежащая проводимость такой сети, видимость и надежная сварка стыков.
Использование указанных выше конструкций в качестве нулевого рабочего провода не допускается, если они находятся в непосредственной близости от сгораемых частей зданий или конструкций.
II-1-28. Концы алюминиевых жил в местах, где с них снята изоляция, и наконечники на этих жилах должны быть защищены от воздействия газов или паров химически стойким покрытием (лак, эмаль) и заизолированы, а контактные соединения до их сборки покрыты тонким слоем вазелина.
II-1-29. В стационарной электропроводке провода и кабели с алюминиевыми жилами сечением 2,5 кв. мм и более должны применяться наравне с проводами и кабелями с медными жилами при соблюдении требований, приведенных в II-1-21. Исключения см. в II-1-58, III-4-3, III-4-5, V-5-6, VII-2-74 и VII-3-67.
II-1-30. Незащищенные изолированные провода следует применять для открытой прокладки на изолирующих опорах, а также для прокладки открыто и скрыто в изоляционных трубах.
Прокладка незащищенных изолированных проводов без изолирующих опор и не в трубах непосредственно по сгораемым, трудносгораемым и несгораемым поверхностям открыто или скрыто допускается при условии, что провода специально предназначены для этой цели и прокладка их производится в соответствии с действующими указаниями, утвержденными или согласованными с Госстроем СССР.
II-1-31. Скрученные двухжильные провода для прокладки на роликах допускается применять только в нормальных помещениях (см. также II-1-33).
II-1-32. Для прокладки в стальных трубах, коробах и в замкнутых каналах строительных конструкций зданий следует применять провода или кабели, специально предназначенные для этой цели. Не специальные незащищенные изолированные провода без применения дополнительной изоляции допускается применять в соответствии с действующими указаниями, утвержденными или согласованными с Госстроем СССР.
В сырых и особо сырых помещениях для прокладки в трубах следует применять провода с влагостойкой изоляцией или во влагостойкой оболочке.
II-1-33. Для питания переносных и передвижных электроприемников следует применять гибкие провода и кабели с медными жилами, специально предназначенные для этой цели, с учетом возможных механических воздействий. Все жилы указанных проводников, в том числе заземляющая, должны быть в общей оболочке.
Для механизмов, имеющих ограниченное перемещение (краны, передвижные пилы, механизмы ворот и пр.), допускается применять такие конструкции токоподвода к ним, которые защищают жилы проводов и кабелей от излома (например, шлейфы проводов в резиновом шланге, каретки для проводов и т.п.).
II-1-34. При наличии в местах прокладки проводов масел и эмульсий следует применять провода с маслостойкой изоляцией либо провода должны быть защищены от их воздействия.
II-1-35. В жарких помещениях, а также в местах с температурой +40 °C и выше следует применять провода и кабели с теплостойкой изоляцией либо нагрузки на них должны быть соответственно снижены.
II-1-36. Для наружной электропроводки должны применяться незащищенные изолированные одножильные провода либо кабели.
II-1-37. Расстояние от открыто проложенных на изолирующих опорах незащищенных изолированных проводов до поверхности стен, перекрытий и других предметов должно быть не менее 10 мм.
II-1-38. Прокладка незащищенных изолированных проводов на роликах и изоляторах при напряжении сети 127 в и выше в помещениях без повышенной опасности, а при напряжении сети до 36 в - в любых помещениях должна производиться на высоте не менее 2 м от уровня пола или площадки обслуживания. Во всех остальных случаях высота прокладки должна быть не менее 2,5 м.
Данное требование не распространяется на спуски к выключателям, штепсельным розеткам, пусковым аппаратам и т.п.
В производственных помещениях спуски к выключателям, штепсельным розеткам, аппаратам и щиткам должны быть защищены от механических воздействий до высоты не менее 1,5 м от уровня пола или площадки обслуживания. В нормальных помещениях, в бытовых помещениях промышленных предприятий, в жилых и общественных зданиях указанные спуски допускается не защищать от механических воздействий.
<*> В крановых пролетах незащищенные изолированные проводники следует прокладывать на высоте не менее 2,5 м от уровня настила моста крана. Если при этом высота от уровня настила тележки крана до этих проводников составляет менее 2,5 м, то над ремонтными загонами крана (см. V-4-10) они должны быть защищены от возможности случайного прикосновения к ним (прокладкой в трубах, лотках и т.п.).
--------------------------------
<*> Настоящий абзац согласован с Госгортехнадзором РСФСР 7 апреля 1861 г.
II-1-39. Высота прокладки защищенных изолированных проводов, проводов в изоляционных трубах с металлической оболочкой, проводов и кабелей в стальных трубах и гибких металлических рукавах, а также шланговых кабелей для тяжелых условий работы от уровня пола или площадки обслуживания не нормируется.
В местах, где возможны механические повреждения проводов и кабелей, они должны быть дополнительно защищены.
II-1-40. Высота расположения коробов не нормируется.
Лотки должны быть расположены на высоте не менее 2 м от уровня пола или площадки обслуживания.
В электропомещениях, а также в других помещениях, обслуживаемых специально обученным персоналом, высота расположения лотков не нормируется.
II-1-41. Расстояния между точками крепления незащищенных изолированных проводов на изолирующих опорах должны быть не более приведенных в табл. II-1-3.
Таблица II-1-3
ИЗОЛИРОВАННЫХ ПРОВОДОВ НА ИЗОЛИРУЮЩИХ ОПОРАХ
Способ крепления проводов | Допустимые расстояния, м | ||||||
При сечении проводов, кв. мм | |||||||
До 2,5 | 4 | 6 | 10 | 16 - 25 | 35 - 70 | 95 и более | |
На роликах | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1,2 | 1,2 |
На изоляторах по стенам и потолкам внутри помещений | 1 | 2 | 2 | 2 | 2,5 | 3 | 6 |
На изоляторах по стенам при наружной электропроводке | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
На изоляторах по фермам, между стенами или опорами: | |||||||
при медных жилах | 6 | 12 | Более 12 до 25 | ||||
при алюминиевых жилах | - | 6 | 6 | 12 | Более 12 до 25 | ||
II-1-42. Расстояния между осями незащищенных изолированных проводов одной и той же или различных цепей, проложенных на изолирующих опорах, должны быть не менее приведенных в табл. II-1-4.
Таблица II-1-4
ПРОВОДОВ, ПРОЛОЖЕННЫХ НА ИЗОЛИРУЮЩИХ ОПОРАХ
Способ крепления проводов | Допустимые расстояния, мм | ||||
При сечении проводов, кв. мм | |||||
До 10 | 16 - 25 | 35 - 50 | 70 - 95 | 120 | |
На роликах или клицах | 35 | 50 | 50 | 70 | 100 |
На изоляторах | 70 | 70 | 100 | 150 | 150 |
II-1-43. Изоляционные трубы с металлической оболочкой, защищенные провода, кабели и гибкие металлические рукава электропроводки должны быть закреплены на опорных поверхностях: трубы - через 0,8 - 1 м; провода, кабели и гибкие металлические рукава - через 0,5 - 0,7 м.
II-1-44. Открыто проложенные трубы должны быть закреплены как на горизонтальных, так и на вертикальных участках, на расстояниях 2,5 - 4 м (в зависимости от диаметра труб).
II-1-45. При подвеске незащищенных изолированных проводов на тросах расстояния между точками крепления проводов должны быть не более: при сечении 1 кв. мм - 1 м, при сечении 1,5 - 6 кв. мм - 1,5 м.
II-1-46. При пересечении между собой незащищенных изолированных проводов, проложенных на расстоянии один от другого менее приведенных в табл. II-1-4 для наибольшего сечения пересекающихся линий, на каждый из проводов одной из пересекающихся линий должна быть надета и закреплена, во избежание перемещения, неразрезанная изоляционная труба либо провода одной из линий должны быть заложены в борозду в изоляционных трубах.
При пересечении между собой защищенных изолированных проводов с незащищенными указанные меры защиты должны выполняться при расстоянии между проводами менее 10 мм.
II-1-47. Пересечения незащищенными и защищенными проводами трубопроводов должны выполняться на расстоянии от них не менее 50 мм, а от трубопроводов с горючими жидкостями и газами - не менее 100 мм либо в бороздах в изоляционных трубах, либо в металлических трубах.
При пересечении проводами и кабелями горячих трубопроводов они должны быть также защищены от воздействия высокой температуры либо иметь соответствующее исполнение.
II-1-48. При параллельной прокладке расстояния от проводов и кабелей до трубопроводов должны быть не менее 100 мм, а от трубопроводов с горючими жидкостями и газами - не менее 250 мм; при горячих трубопроводах провода и кабели должны быть также защищены от воздействия высокой температуры либо иметь соответствующее исполнение.
II-1-49. Проход через стены незащищенных изолированных проводов должен выполняться в неразрезанных изоляционных полутвердых трубах, которые должны быть оконцованы в сухих помещениях изолирующими втулками, а в сырых и при выходе наружу - воронками.
Проходы проводов через деревянные стены и перегородки между сухими помещениями допускается выполнять в изоляционных трубах с металлической оболочкой.
При проходе проводов из сухого помещения в другое сухое все провода одной линии допускается прокладывать в одной изоляционной трубе.
При проходе проводов из сухого помещения в сырое, из сырого помещения в другое сырое и при выходе из помещений наружу каждый провод должен прокладываться в отдельной изоляционной трубе.
При проходе проводов в сырое помещение с иной температурой, влажностью и т.п. воронки должны быть залиты с обеих сторон изолирующим компаундом.
При выходе проводов из сухого помещения в сырое или наружу здания соединения проводов должны выполняться в сухом помещении.
II-1-50. Проход защищенных и незащищенных проводов и кабелей через междуэтажные перекрытия должен выполняться в трубах или проемах.
Проход через междуэтажные перекрытия скрученными проводами запрещается.
II-1-51. В коробах и лотках провода и кабели должны прокладываться в один ряд с расстояниями между ними в свету порядка 5 мм.
Допускается прокладка указанных проводников пучками (но в один ряд) с числом проводников в пучке не более 12 и расстояниями между пучками в свету не менее 20 мм, при этом пучки проводников должны быть скреплены (обоймами, бандажами и т.п.).
При вертикальном расположении коробов или при расположении их крышкой вниз крепление проводников является обязательным.
Соединяемые части коробов и лотков в помещениях, где требуется выполнение заземления, должны образовать электрическую непрерывную цепь по всей их длине.
II-1-52. При прокладке проводов и кабелей в стальных трубах и коробах должны быть выполнены следующие требования:
1. Трубы и короба должны прокладываться таким образом, чтобы в них не могла скапливаться влага от конденсации паров, содержащихся в воздухе.
2. В сухих и непыльных помещениях и при отсутствии газов, вредно действующих на изоляцию проводов, допускается соединение труб и коробов манжетами и без уплотнения.
3. Соединения труб, прокладываемых в помещениях, содержащих пары или газы, а также прокладываемых в местах, где возможно попадание в трубы масла, воды или эмульсии, должны быть выполнены при помощи муфт с резьбой и с уплотнением мест соединений и ответвлений; соединения и ответвления глухих коробов должны быть сварными.
В пыльных помещениях соединения труб и коробов должны быть уплотнены от пыли.
4. Соединения труб должны отвечать требованиям, приведенным в I-7-72.
II-1-53. При скрытой электропроводке должна быть обеспечена возможность замены проводов (исключение см. в II-1-30).
II-1-54. По сгораемым стенам, перекрытиям и конструкциям изоляционные трубы и специальные провода должны прокладываться по слою листового асбеста толщиной не менее 3 мм или по намету штукатурки толщиной не менее 5 мм, выступающим с каждой стороны провода не менее, чем на 5 мм.
II-1-55. Электропроводки в стальных трубах и глухих коробах должны отвечать требованиям, приведенным в II-1-52.
При прокладке стальных труб в монолитных железобетонных и бетонных конструкциях соединение труб при помощи резьбовых муфт и уплотнением мест соединений является обязательным; глухие короба должны быть сварными.
II-1-56. Прокладка проводов и кабелей в вентиляционных каналах и шахтах допускается в сплошных несгораемых трубах при условии отсутствия в каналах и шахтах взрывоопасных и горючих газов и корродирующей среды, а также при условии свободного доступа к трубам обслуживающего персонала.
II-1-57. В чердачных помещениях могут применяться следующие виды электропроводки: открытая в стальных трубах, скрытая - в стенах и перекрытиях из несгораемых материалов, а также открытая электропроводка на высоте не менее 2,5 м незащищенными изолированными одножильными проводами на роликах или изоляторах, а в чердачных помещениях производственных зданий - только на изоляторах с расстояниями между точками крепления: для роликов - не более 600 мм, для изоляторов - не более 1000 мм и между осями - по табл. II-1-4, но не менее 50 мм. При высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений.
Кабели и защищенные изолированные провода могут прокладываться на высоте менее 2,5 м (см. также II-1-39).
Провода и кабели с алюминиевыми жилами допускаются только в зданиях с несгораемыми перекрытиями при условии прокладки их в стальных трубах или скрытой прокладке в несгораемых стенах и перекрытиях.
Электропроводки в стальных трубах должны отвечать требованиям, приведенным в II-1-52.
II-1-59. Ответвления от линий, проложенных на чердаках, к злектроприемникам, установленным вне чердаков, допускаются при условии прокладки как линий, так и ответвлений либо в стальных трубах, либо скрыто в несгораемых стенах и перекрытиях. При этом соединительные и ответвительные коробки должны быть металлическими.
Отключающие аппараты в цепях, питающих светильники, установленные непосредственно га чердаках, должны быть установлены вне чердаков.
II-1-60. Провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо и т.п.).
От указанных мест провода, проложенные открыто по стенам, должны находиться на расстоянии не менее:
1. | При горизонтальной прокладке: | |
над балконом, крыльцом, а также над крышей промышленного здания | 2,5 м | |
над окном | 0,5 м | |
под балконом | 1 м | |
под окном (от подоконника) | 1 м | |
2. | При вертикальной прокладке до окна | 0,75 м |
3. | То же, но до балкона | 1 м |
4. | От земли | 2,75 м |
При прокладке проводов возле зданий на опорах расстояния от них до балконов и окон должны быть не менее 1,5 м.
Наружная электропроводка по крышам жилых зданий не допускается.
Незащищенные изолированные провода в отношении прикосновения рассматриваются как голые.
II-1-61. Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли должны быть не менее 6 м, в непроезжей части - не менее 3,5 м.
II-1-62. Расстояния между проводами как по горизонтали, так и по вертикали должны быть: при пролете до 6 м - не менее 100 мм, при пролете более 6 м - не менее 150 мм.
Расстояния от проводов до стен или опорных конструкций должны быть не менее 50 мм.
Расстояния между точками крепления проводов следует принимать по табл. II-1-3.
II-1-63. Прокладка проводов в стальных трубах должна выполняться в соответствии с требованиями, приведенными в II-1-52, п. п. 1 и 4; прокладка проводов в стальных трубах в земле не допускается.
II-1-64. В местах, где исключена возможность непосредственного попадания на электропроводку дождя и снега (например, под навесами), допускается выполнять ее на роликах больших размеров.
II-1-65. Вводы в здания рекомендуется выполнять через стены в трубах и притом таким образом, чтобы в проходе не могла скопляться вода, а также чтобы вода не попадала внутрь здания.
Расстояние от установленных на стенах изоляторов ввода до поверхности земли должно быть не менее 2,75 м (см. также II-4-37).
Расстояние между проводами ввода, а также от них до выступающих частей здания (свесы крыши и т.п.) должно быть не менее 200 мм.
Вводы в здания допускается выполнять также через крыши в стальных трубах, при этом расстояние от изоляторов ввода до крыши должно быть не менее 2,5 м.
ТОКОПРОВОДЫ НАПРЯЖЕНИЕМ ДО 35 КВ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС по согласованию с ГУПО МВД СССР в апреле 1958 г.; внесены изменения Союзглавэнерго решением N Э-9/61 от 7 апреля 1961 г.
II-2-1. Настоящая глава Правил распространяется на токопроводы постоянного и переменного тока напряжением до 35 кв, выполненные из голых проводников и проложенные внутри помещений и на открытом воздухе.
Настоящие Правила не распространяются на специальные виды токопроводов для тяжелой ошиновки электролизных цехов и короткой сети электротермических установок, а также на воздушные линии электропередачи.
II-2-2. Токопроводом называется устройство, состоящее из голых проводников со всеми относящимися к ним изоляторами, конструкциями и т.п., предназначенное для канализации электроэнергии в туннелях, галереях, на эстакадах, опорных конструкциях и т.п.
Токопровод может выполняться из шин различного профиля, лент и многопроволочных или однопроволочных проводов.
II-2-3. По способу защиты от прикосновения к токоведущим частям и воздействия окружающей среды различаются следующие токопроводы:
1. Открытый - с проводниками, не защищенными от прикосновения или попаданий на них посторонних тел.
2. Защищенный - с проводниками, огражденными от случайного прикосновения и попадания на них посторонних предметов (сеткой, коробом из перфорированных листов и т.п.).
К закрытым относятся также токопроводы, у которых для одной или двух сторон используются стены или перекрытия.
4. Пыленепроницаемый - аналогичный указанному в п. 3, но в коробе с уплотненными стыками и швами, не допускающими проникновения пыли внутрь короба.
5. Брызгозащищенный - аналогичный указанному в п. 3, но в коробе, не допускающем проникновения внутрь водяных брызг.
II-2-4. В местах, где в воздухе содержатся химически активные элементы, действующие разрушающе на токоведущие части и изоляторы, токопроводы должны иметь соответствующее исполнение либо должны быть приняты другие меры защиты токопроводов от указанных воздействий.
II-2-5. В токопроводах при переменном токе более 1500 а должны быть приняты меры:
1. По снижению потерь в шинодержателях, арматуре, изоляторах и конструкциях от воздействия магнитных потоков (исключение замкнутых контуров из магнитных материалов, применение немагнитных материалов и т.п.).
2. Против образования замкнутых контуров при заземлении кожухов (изоляция отдельных секций кожухов одной от другой с заземлением каждой секции только в одной точке опоры и изоляцией этой секции от конструкций в остальных местах крепления).
При токах более 2500 а, кроме указанного в п. п. 1 и 2, рекомендуется также применять расположение полос в пакетах по сторонам квадрата, профильные шины, круглые и квадратные полые трубы, системы спаренных проводников, транспозицию фаз.
II-2-6. Запас механической прочности подвесных и опорных изоляторов должен соответствовать требованиям, приведенным в I-4-15.
II-2-7. В случаях, когда деформация жестких проводов, вызываемая изменениями температуры, вибрацией трансформаторов и т.п., может вызвать опасные механические напряжения в проводниках или изоляторах, следует принимать меры к устранению этих напряжений при помощи компенсаторов и подобных им приспособлений. Компенсаторы должны также устанавливаться в местах пересечений токопроводами температурных и осадочных швов зданий.
Для ленточных и гибких токопроводов установки компенсаторов линейного расширения в местах перехода через температурные швы не требуется.
II-2-8. Неразъемные соединения токопроводов, как правило, следует выполнять при помощи сварки.
Соединения проводников из разных металлов должны выполняться таким образом, чтобы было предотвращено разрушение от коррозии токоведущих частей.
II-2-9. Токопроводы открытые и защищенные, за исключением выполненных из проводов, должны быть окрашены в соответствии с I-1-39.
При напряжении выше 1000 в открытые токопроводы, выполненные из проводов, должны быть снабжены отличительными знаками фазировки в соответствии с I-1-40.
Токоведущие части закрытых токопроводов в местах выхода из короба должны иметь отличительную окраску на длине 0,3 м в соответствии с I-1-39.
Поверхности коробов, установленных на открытом воздухе, должны окрашиваться при токах до 1500 а серой краской, при токах более 1500 а - алюминиевой.
II-2-10. Внутри помещений могут применяться токопроводы всех исполнений, приведенных в II-2-3.
В помещениях сырых и особо сырых следует применять открытые или брызгозащищенные токопроводы.
II-2-11. На открытом воздухе могут применяться токопроводы всех исполнений, приведенных в II-2-3.
II-2-12. Токопроводы в производственных помещениях, доступных для неинструктированного персонала, должны устанавливаться на высоте от уровня пола не менее: открытые (внутренней установки) - 3,5 м, защищенные - 2,5 м, закрытые - не нормируется.
Строительные конструкции, на которых устанавливаются токопроводы, должны быть несгораемыми.
Проход голых токопроводов через перекрытия, стены и перегородки должен выполняться в проемах или изоляционных плитах.
II-2-13. Сечения (или диаметр) проводников в открыто прокладываемых токопроводах в производственных помещениях должны быть не менее: 2,5 кв. мм - для медных, 4 кв. мм - для алюминиевых,
- для стальных и 120 кв. мм - для ленточных при толщине их не менее 3 мм.
- для стальных и 120 кв. мм - для ленточных при толщине их не менее 3 мм.II-2-14. Внутри помещений расстояния от токоведущих частей открытых токопроводов до трубопроводов должны быть не менее 1000 мм, до технологического оборудования - не менее 1500 мм.
Расстояния от защищенных, закрытых, пыленепроницаемых и брызгозащищенных токопроводов до трубопроводов и технологического оборудования не нормируются.
II-2-15. Расстояния между проводниками разных фаз или полюсов токопроводов и от них до стен зданий и заземленных конструкций должны быть не менее (в свету) приведенных в табл. II-2-1.
Таблица II-2-1
НАИМЕНЬШИЕ РАССТОЯНИЯ МЕЖДУ ПРОВОДНИКАМИ РАЗНЫХ ФАЗ
ИЛИ ПОЛЮСОВ ТОКОПРОВОДОВ И ОТ НИХ ДО СТЕН ЗДАНИЙ
И ЗАЗЕМЛЕННЫХ КОНСТРУКЦИЙ
Наименование токопроводов | Наименьшие расстояния (в свету), мм | |||
Открытые токопроводы | 50 | |||
Токопроводы, выполненные из проводов, при расстояниях между точками крепления: | ||||
до 2 м | 50 | |||
более | 2 | до | 4 м | 100 |
" | 4 | " | 6 " | 150 |
" | 6 м | 200 | ||
Защищенные, закрытые и пыленепроницаемые: | ||||
по поверхности изоляции | 20 | |||
по воздуху | 12 | |||
Брызгозащищенные: | ||||
по поверхности изоляции | 70 | |||
по воздуху | 50 | |||
II-2-16. Аппараты на питающих и распределительных токопроводах должны устанавливаться непосредственно вблизи пункта ответвления в местах, доступных для осмотра и ремонта. Они должны быть расположены или ограждены таким образом, чтобы при их обслуживании исключалась возможность случайного прикосновения к частям, находящимся под напряжением.
Допускается устанавливать аппараты внизу, если установка вверху приводит к затруднениям в их обслуживании (например, с лестниц).
Для оперативного управления с уровня пола коммутационными аппаратами, установленными на недоступной высоте, должны быть предусмотрены соответствующие устройства (тяги, тросы); аппараты должны иметь также различимые с пола признаки, указывающие положение аппарата (включено, отключено).
II-2-17. Для токопроводов следует применять изоляторы из фарфора, стеатита и других огнестойких материалов.
II-2-18. По всей трассе токопроводов, через каждые 10 - 15 м, а также в местах, посещаемых людьми (посадочные площадки для крановщиков и т.п.), должны быть укреплены предупредительные плакаты и надписи по технике безопасности.
II-2-19. В необходимых случаях должны быть приняты меры для предупреждения схлестывания проводников соседних фаз при прохождении по ним токов короткого замыкания (изоляционные распорки).
--------------------------------
<*> Настоящий параграф согласован с Госгортехнадзором РСФСР 7 апреля 1961 г.
1. Неогражденные голые токопроводы по фермам следует прокладывать на высоте не менее 2,5 м от уровня настила моста крана; при прокладке токопроводов ниже 2,5 м, но не ниже уровня нижнего пояса фермы перекрытия, должны быть предусмотрены ограждения от случайного прикосновения к ним с настила моста крана на всем протяжении токопроводов. В исключительных случаях допускается устройство ограждения в виде навеса на самом кране под токопроводом.
2. Участки голых токопроводов над ремонтными загонами для кранов (см. V-4-10) должны иметь ограждения, предохраняющие от прикосновения к токоведущим частям с настила тележки крана; ограждения не требуются, если токопровод расположен над этим настилом на уровне не менее 2,5 м или в этих местах применяются изолированные токопроводы; в последнем случае наименьшее расстояние до них определяется из ремонтных условий.
3. Прокладка токопроводов под краном без применения специальных мер защиты от механического повреждения допускается лишь в мертвой зоне крана, где они могут быть расположены либо на конструкциях, либо на подкрановой балке. Специальных мер защиты от механических повреждений не требуется для закрытых токопроводов на ток до 600 а, расположенных вблизи технологического оборудования вне мертвой зоны крана.
II-2-21. Внутри производственных помещений следует применять закрытые или пыленепроницаемые токопроводы. В помещениях сырых или особо сырых следует применять брызгозащищенные токопроводы.
В электропомещениях могут применяться открытые и защищенные токопроводы.
II-2-22. Расстояния между токоведущими частями и от них до заземленных конструкций для открытых и защищенных токопроводов, а также ограждения для открытых токопроводов должны приниматься в соответствии с требованиями, приведенными в гл. IV-2.
II-2-23. На открытом воздухе могут применяться токопроводы всех исполнений, приведенных в II-2-3.
В местах с сильно запыленной средой могут применяться открытые или защищенные токопроводы с усиленной изоляцией или пыленепроницаемые.
Токопроводы должны быть защищены от атмосферных перенапряжений, в соответствии с требованиями, приведенными в гл. IV-2.
Расстояния от токопроводов до зданий и других сооружений, а также до полотна автомобильной или железной дороги должны приниматься по гл. II-5.
II-2-24. При сооружении токопроводов в туннелях и галереях должны быть выполнены следующие требования:
1. Ширина коридоров обслуживания и высота ограждений открытых токопроводов должны быть не менее приведенных в табл. II-2-2.
При длине токопровода более 150 м ширина коридора обслуживания как при одностороннем, так и при двухстороннем расположении оборудования должна быть увеличена по сравнению с приведенными в табл. II-2-2 не менее чем на 200 мм.
Таблица II-2-2
ОТКРЫТЫХ ТОКОПРОВОДОВ В ТУННЕЛЯХ И ГАЛЕРЕЯХ
Наименование частей | Расстояние, мм | ||
Ширина коридора обслуживания: | |||
при | одностороннем | расположении | 1000 |
" | двустороннем | " | 1200 |
Высота ограждения токопроводов от пола | 1700 | ||
2. В начале и конце токопровода, а также в местах транспозиций следует предусматривать устройства для присоединения закороток.
Число мест для установки закороток должно выбираться с таким расчетом, чтобы наведенное от соседних токопроводов при коротком замыкании линейное напряжение не превышало 250 в.
II-2-25. В туннелях и галереях, где расположены токопроводы, должно быть выполнено электрическое освещение в соответствии с требованиями разд. VI.
Освещение протяженных туннелей и галерей должно питаться от двух источников с чередованием присоединений ламп к обоим источникам. Осветительная арматура в помещениях открытых токопроводов должна быть установлена таким образом, чтобы было обеспечено безопасное ее обслуживание (смена ламп). Осветительная электропроводка в помещениях открытых токопроводов должна быть экранирована (кабели с металлической оболочкой, электропроводки в стальных трубах и др.).
II-2-26. При сооружении туннелей и галерей для токопроводов должны быть выполнены следующие требования:
1. Сооружения должны выполняться из несгораемых материалов; при этом несущие строительные конструкции должны иметь предел огнестойкости не менее 1,5 ч.
2. Туннели и галереи должны быть разделены несгораемыми перегородками на отсеки длиной каждый 200 - 250 м с выходом наружу. Проход токопроводов через перегородки должен выполняться при помощи проходных изоляторов.
3. Двери между отсеками должны открываться в обе стороны. Выходные двери должны открываться наружу, при этом в месте выхода снаружи должна быть площадка.
4. При расчете вентиляции должно быть учтено тепловыделение от дополнительных потерь в шинодержателях, арматуре, изоляторах и конструкциях.
Вентиляция должна быть выполнена таким образом, чтобы разность температур входящего и выходящего воздуха при номинальной нагрузке не превышала 15 °C.
Вентиляционные отверстия должны быть снабжены жалюзи или закрыты сетками и защищены козырьками.
5. Туннели и галереи токопроводов не должны пересекаться какими-либо трубопроводами.
6. В каждом отсеке у двери должен быть установлен для связи телефонный аппарат.
КАБЕЛЬНЫЕ ЛИНИИ НАПРЯЖЕНИЕМ ДО 220 КВ
--------------------------------
<*> Утверждена Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 20 августа 1963 г.
II-3-1. Настоящая глава Правил распространяется на кабельные силовые линии напряжением до 220 кв, а также линии, выполняемые контрольными кабелями. Кабельные линии более высоких напряжений выполняются по специальным проектам.
II-3-2. Кабельной линией называется линия для передачи электроэнергии или отдельных импульсов, состоящая из одного или нескольких кабелей с соединительными, стопорными и концевыми муфтами (заделками) и крепежными деталями, а для маслонаполненных линий, кроме того, с подпитывающими аппаратами и системой сигнализации давления масла.
II-3-3. Кабельным сооружением (помещением) называется сооружение (помещение), специально предназначенное для размещения в нем кабелей, кабельных муфт, маслоподпитывающих аппаратов и другого оборудования, предназначенного для обеспечения нормальной работы маслонаполненных кабельных линий.
К ним относятся: кабельные коллекторы, туннели, каналы, шахты, кабельные этажи и помещения, кабельные колодцы, подпиточные пункты.
II-3-4. Кабельным блоком называется кабельное сооружение с каналами в нем для кабелей и относящимися к нему колодцами.
II-3-5. Кабельной камерой называется подземное сооружение, закрываемое глухой съемной бетонной плитой, предназначенное для укладки кабельных муфт и для протяжки кабелей в блоки с числом каналов до 8.
II-3-6. Кабельной маслонаполненной линией низкого, среднего или высокого давления называется линия, в которой давление масла в кабеле при установившемся тепловом режиме работы составляет не более: 1 ат изб - для линии низкого давления, 3 ат изб - для среднего давления и 15 ат изб - для высокого давления.
II-3-7. Секцией кабельной маслонаполненной линии называется участок линии между:
стопорными муфтами или стопорной и концевой муфтами - для линий низкого и среднего давлений,
полустопорными муфтами или полустопорной и концевыми муфтами - для линии высокого давления.
II-3-8. Подпитывающим пунктом называется надземное или подземное сооружение с подпитывающими аппаратами и оборудованием (баки питания, баки давления, подпитывающие агрегаты и др.).
II-3-9. Разветвительным устройством называется часть кабельной маслонаполненной линии высокого давления между концом стального трубопровода и концевыми однофазными муфтами.
II-3-10. Подпиточным агрегатом называется автоматически действующее устройство, состоящее из баков, насосов, труб, перепускных клапанов, вентилей, щита автоматики и другого оборудования, предназначенного для обеспечения подпитки маслом кабельной линии высокого давления.
II-3-11. Проектирование и сооружение кабельных линий должны производиться на основе технико-экономических расчетов с учетом развития сети, ответственности и назначения линии, характера трассы, способа прокладки, конструкций кабелей и т.п.
II-3-12. При выборе трассы кабельной линии следует по возможности избегать участков с агрессивными грунтами по отношению к металлическим оболочкам кабелей (см. также II-3-44).
II-3-13. Над подземными кабельными линиями напряжением выше 1000 в в соответствии с действующими "Правилами охраны высоковольтных электрических сетей" должны отводиться в установленном порядке земельные участки в размере площади над кабелями и по 1 м в обе стороны от крайнего кабеля, в пределах которой:
не допускается производство земляных работ и укладка других коммуникаций без согласования с организацией, эксплуатирующей кабельную линию;
запрещается сбрасывать большие тяжести, выливать кислоты и щелочи, устраивать различные свалки, в том числе свалки шлака и снега.
Для подводных кабельных линий напряжением выше 1000 в в соответствии с указанными Правилами должна быть установлена охранная зона, определяемая параллельными прямыми на расстоянии 100 м от крайних кабелей, в пределах которой:
запрещается устраивать причалы судов и барж, бросать якори и волокуши, выделять рыболовные угодья;
производить без согласования с организацией, эксплуатирующей кабельные линии, дноуглубительные и землечерпательные работы.
II-3-14. Трасса кабельной линии должна выбираться с учетом наименьшего расхода кабеля и обеспечения его сохранности от механических повреждений, коррозии, вибрации, перегрева и от повреждений электрической дугой соседних кабелей.
При размещении кабелей следует избегать перекрещиваний их друг с другом, с трубопроводами и пр.
При выборе трассы кабельной маслонаполненной линии низкого или среднего давления принимается также во внимание рельеф местности для возможности наиболее рационального размещения и использования по линии подпитывающих баков.
II-3-15. Кабельные линии должны выполняться таким образом, чтобы в процессе монтажа и эксплуатации было исключено возникновение в них опасных механических напряжений и повреждений, для чего:
1. Кабели должны быть уложены с запасом 1 - 3% по длине ("змейкой"), достаточным для компенсации возможных смещений почвы и температурных деформаций как самих кабелей, так и конструкций, по которым они проложены; укладывать запас кабеля в виде колец (витков) запрещается.
2. Кабели, проложенные по горизонтали по конструкциям, стенам, перекрытиям и т.п., должны быть жестко закреплены в конечных точках, непосредственно у концевых разделок, с обеих сторон изгибов и у соединительных муфт.
3. Кабели, проложенные по вертикали по конструкциям и стенам, должны быть закреплены с таким расчетом, чтобы была предотвращена деформация оболочек и не нарушались соединения жил в муфтах под действием собственного веса кабелей.
4. Конструкции, на которые укладываются небронированные кабели, должны быть выполнены таким образом, чтобы была исключена возможность механического повреждения оболочек кабелей; в местах крепления оболочки этих кабелей должны быть предохранены от механических и коррозионных повреждений при помощи эластичных прокладок.
5. Кабели (в том числе бронированные), расположенные в местах, где возможны механические повреждения (передвижение автотранспорта, механизмов и грузов, доступность для посторонних лиц), должны быть защищены по высоте на 2 л от уровня пола или земли.
6. При прокладке кабелей рядом с другими кабелями, находящимися в эксплуатации, должны быть приняты меры для предотвращения повреждения последних.
II-3-16. Защита кабельных линий от блуждающих токов и почвенной коррозии должна удовлетворять требованиям как настоящих Правил, так и требованиям действующих "Правил защиты подземных металлических сооружений от коррозии" Госстроя СССР.
II-3-17. Конструкции подземных кабельных сооружений должны быть рассчитаны с учетом веса кабелей, грунта, дорожного покрытия и нагрузки от проходящего транспорта.
II-3-18. Кабельные сооружения должны выполняться из несгораемых материалов; конструкции, на которых укладываются кабели, - из несгораемых или трудносгораемых материалов.
II-3-19. При открытой прокладке кабельных линий кабели должны быть защищены от непосредственного действия солнечных лучей, а также от теплоизлучения различного рода источников тепла.
II-3-20. Радиусы внутренней кривой изгиба кабелей должны иметь по отношению к их наружному диаметру кратности, не менее:
25 - для силовых одножильных с бумажной пропитанной изоляцией в свинцовой оболочке, бронированных и небронированных, а также маслонаполненных кабелей низкого и среднего давлений;
15 - для силовых многожильных с бумажной пропитанной изоляцией в алюминиевой оболочке, бронированных и небронированных;
15 - для силовых многожильных и контрольных с бумажной пропитанной изоляцией, в свинцовой оболочке, бронированных и небронированных;
10 - для силовых и контрольных кабелей с резиновой изоляцией в свинцовой или полихлорвиниловой оболочке, бронированных и 6 - для небронированных.
Допустимый радиус изгиба стального трубопровода кабельной маслонаполненной линии высокого давления принимается по проекту, но не менее 8 м.
II-3-21. Радиусы внутренней кривой изгиба жил кабелей при выполнении кабельных разделок должны иметь по отношению к диаметру жил кратности не менее 10 - для жил кабелей с бумажной изоляцией и 3 - с резиновой изоляцией.
II-3-22. Для маслонаполненных кабелей высокого давления допустимые усилия их тяжения протягивающими устройствами при протягивании в трубопровод определяются допустимыми напряжениями в медных жилах кабеля не более 3 кГ/ кв. мм длительно и 5 кГ/ кв. мм кратковременно (при трогании устройства после останова).
II-3-23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв "А", "Б", "В" и т.д.
Открыто проложенные кабели, а также все муфты и заделки должны быть снабжены бирками с обозначением: на бирках кабелей - марки, напряжения, сечения, номера или наименования; на бирках муфт и заделок - даты монтажа и фамилии монтера, производившего работы.
Бирки должны быть стойкими в отношении воздействия окружающей среды.
II-3-24. Трасса каждой подземной и подводной кабельной линии должна быть нанесена на план с установлением ее координат по отношению к существующим фундаментальным застройкам или к специально установленным знакам с указанием расположения кабельных муфт.
Для кабельных линий напряжением 35 кв и выше должен быть выполнен, кроме того, продольный профиль с указанием высотных отметок. На плане и профиле должны быть указаны муфты, кабельные колодцы и подпитывающие пункты.
II-3-25. Трубопроводы кабельных маслонаполненных линий высокого давления, прокладываемые в коллекторах, туннелях и тому подобных помещениях, должны покрываться антикоррозийным покрытием.
II-3-26. На территориях электростанций кабельные линии могут прокладываться в туннелях, каналах и блоках. Прокладка в траншеях допускается только для одиночных (1 - 2) кабельных линий к удаленным вспомогательным объектам (склады топлива, мастерские).
На территориях электростанций с установленными машинами общей мощностью до 25 Мвт допускается также прокладка кабелей в траншеях.
II-3-27. На территориях промышленных предприятий кабельные линии могут прокладываться в земле (в траншеях), туннелях или блоках, а также в каналах со съемными крышками или плитами.
II-3-28. На территориях подстанций и распределительных устройств кабельные линии могут прокладываться в каналах, трубах, в земле (в траншеях) и в надземных лотках.
II-3-29. Кабельные линии, отходящие от распределительного устройства центра питания в одном направлении в количестве более 20 кабелей, должны прокладываться в туннеле.
II-3-30. В городах и поселках кабельные линии следует, как правило, прокладывать в земле (в траншеях) по непроезжей части улиц (под тротуарами), по дворам и техническим полосам в виде газонов с кустарниковыми посадками.
По улицам и площадям, насыщенным подземными коммуникациями, прокладку кабельных линий рекомендуется производить в коллекторах и туннелях.
При пересечении улиц и площадей с усовершенствованными покрытиями и с интенсивным движением транспорта кабельные линии должны прокладываться в блоках или трубах. Разрешается прокладка кабелей без блоков и труб непосредственно в земле при условии прокладки на случай ремонта кабелей необходимого количества резервных блоков или труб с плотно заделанными торцами.
II-3-31. При сооружении кабельных линий в районах вечной мерзлоты следует учитывать физические явления, связанные с природой вечной мерзлоты: пучинистый грунт, морозобойные трещины, оползни и т.п.
В зависимости от местных условий кабели могут прокладываться в земле (в траншеях) ниже деятельного слоя, в деятельном слое в сухих хорошо дренирующих грунтах, в искусственных насыпях из крупноскелетных сухих привозных грунтов, в лотках по поверхности земли, на эстакадах.
Рекомендуется совместная прокладка кабелей с трубопроводами теплофикации, водопровода, канализации и т.п. в специальных сооружениях.
II-3-32. Внутри зданий кабельные линии могут прокладываться непосредственно по конструкциям зданий (как открыто, так и в коробах или трубах), в каналах, блоках, туннелях, трубах, проложенных в полах и перекрытиях, а также в фундаментах машин.
II-3-33. При выборе способов прокладки кабельных линий напряжением до 35 кв необходимо руководствоваться нижеследующим (см. также II-3-97 и II-3-98):
1. Прокладка кабелей в земле (в траншеях) является наиболее экономичной по капитальным затратам и расходу цветного металла. При этом рекомендуется:
а) в одной траншее прокладывать не более шести кабелей;
б) расстояние между силовыми кабелями по возможности увеличивать до 200 - 300 мм;
в) в районах вечной мерзлоты прокладывать в одной траншее не более четырех кабелей с запасом по длине ("змейкой"), а также у муфт и вводов.
2. Прокладка кабелей в туннелях допускается при большом количестве кабелей (более 20), идущих в одном направлении, и невозможности прокладки их в траншеях; в местах, насыщенных подземными коммуникациями, допускается в виде исключения устройство полупроходных туннелей (см. II-3-125). При числе кабелей более 100 силовые и контрольные кабели следует прокладывать в отдельных туннелях и каналах.
3. Прокладка кабелей в блоках, как наименее экономичная, допускается в местах пересечений с железнодорожными путями и проездами, в условиях чрезвычайной стесненности по трассе, при вероятности разлива металла и т.п.
II-3-34. Маслонаполненные кабели могут прокладываться (при любом количестве кабелей) как в туннелях, так и в земле (в траншеях); способ их прокладки определяется проектом.
II-3-35. Для кабельных линий, прокладываемых по трассам, проходящим в различных грунтах и условиях окружающей среды, выбор конструкций кабелей следует производить по участку с наиболее тяжелыми условиями, если длина участков с более легкими условиями не превышает строительной длины кабеля.
При значительной длине отдельных участков трассы с различными условиями прокладки для каждого из них должны выбираться соответствующие конструкции кабелей.
II-3-36. Для кабельных линий, прокладываемых по трассам с различными условиями охлаждения, сечения кабелей должны выбираться по участку трассы с худшими условиями охлаждения, если длина его составляет более 10 м. Допускается для кабельных линий напряжением до 10 кв, за исключением подводных, применение кабелей разных сечений, но не более трех при условии, если длина наименьшего отрезка составляет не менее 20 м (см. также II-3-70).
II-3-37. Для кабельных линий должны применяться преимущественно кабели с алюминиевыми жилами, в алюминиевой оболочке. Исключения см. в III-4-3, VII-2-74 и VII-3-67.
II-3-38. Для кабельных линий, прокладываемых в земле и воде, должны применяться бронированные кабели.
Металлические оболочки этих кабелей должны иметь внешний покров для защиты от химических воздействий.
Трубопроводы кабельных маслонаполненных линий высокого давления, прокладываемые в земле или воде, должны иметь антикоррозийную защиту в соответствии с проектом.
II-3-39. Для прокладки в коллекторах, туннелях, каналах (в том числе на открытых подстанциях и распределительных устройствах) и в кабельных помещениях допускается применение небронированных кабелей (исключение см. в II-3-41); маслонаполненные кабели напряжением 110 - 220 кв должны прокладываться в соответствии с проектом.
В других помещениях прокладка небронированных кабелей допускается на недоступной высоте (не менее 2 м); на меньшей высоте прокладка допускается при условии защиты их от механических повреждений (стальными трубами, коробами или шлангами, угловой сталью и т.п.).
II-3-40. При прокладке кабельных линий в кабельных сооружениях (помещениях), а также в производственных помещениях бронированные кабели не должны иметь поверх брони, а небронированные кабели - поверх металлических оболочек защитных покровов из горючих волокнистых и тому подобных материалов.
Металлические оболочки кабелей и металлические поверхности, по которым они прокладываются, должны быть защищены негорючим антикоррозийным покрытием.
При прокладке кабелей в помещениях с агрессивной средой должны применяться, как правило, кабели в полихлорвиниловой и других оболочках в зависимости от характера агрессивности среды.
II-3-41. Для кабельных линий электростанций, распределительных устройств, подстанций и сетевых узлов энергосистем, указанных в II-3-76, рекомендуется применять кабели, бронированные стальной лентой, защищенной негорючим покрытием.
Рекомендуется также в этих случаях применение кабелей с изоляцией и защитными оболочками из негорючих материалов (полихлорвинил и др.).
II-3-42. Для кабельных линий, прокладываемых в кабельных блоках, должны применяться небронированные кабели в свинцовой усиленной оболочке. Такие же кабели должны применяться для выводов и ответвлений от них длиной до 30 м.
На участках блоков длиной до 50 м допускается прокладка бронированных кабелей в свинцовой и алюминиевой оболочке без наружного покрова из кабельной пряжи.
II-3-43. При открытой прокладке вне зданий и под открытыми навесами по несгораемым поверхностям должны применяться кабели с наружным защитным покровом.
II-3-44. При прокладке кабелей в почвах, содержащих вещества, разрушительно действующие на оболочки кабелей (солончаки, болота, насыпной грунт со шлаком и строительным материалом и т.п.), для таких прокладок должны применяться кабели, у которых поверх свинцовой или алюминиевой оболочки имеется защитное покрытие из полихлорвинила.
В местах пересечения кабельными линиями болот кабели должны также выбираться с учетом геологических, химических и механических условий.
II-3-45. Для кабельных линий, прокладываемых в почвах, подверженных смещению, должны применяться кабели с проволочной броней или приниматься меры по устранению усилий, действующих на кабель при смещении почвы (например, запас кабеля, укрепление грунта шпунтовыми или свайными рядами и т.п.).
II-3-46. В местах пересечения кабельными линиями ручьев, их пойм и канав должны применяться такие же кабели, как и для прокладки в земле (см. также II-3-99).
II-3-47. Для кабельных линий, прокладываемых по железнодорожным мостам, рекомендуется применять бронированные кабели в алюминиевой оболочке. Допускается также применение кабелей в свинцовой оболочке, содержащей присадки (медь, сурьму), повышающие стойкость оболочек в отношении перекристаллизации свинца, вызываемой вибрацией.
II-3-48. Для кабельных линий, питающих передвижные механизмы, должны применяться гибкие кабели с резиновой или другой аналогичной изоляцией, хорошо противостоящей многократным изгибам (см. также I-7-85).
II-3-49. Для подводных кабельных линий должен применяться кабель с броней из круглой проволоки, по возможности одной строительной длины. С этой целью разрешается применение одножильных кабелей.
В местах перехода кабельных линий с берега в море при наличии сильного морского прибоя, на участках рек с сильным течением и размываемыми берегами, а также при прокладках кабелей на больших глубинах (до 40 - 60 м) следует применять кабель с двойной металлической броней.
При прокладке кабельных линий через небольшие, несудоходные и несплавные реки допускается применение кабелей с ленточной броней.
Кабели с резиновой изоляцией в полихлорвиниловой оболочке для прокладки в воде не допускаются.
II-3-50. Для кабельных маслонаполненных линий напряжением 110 - 220 кв конструкции кабелей выбираются при равных технических возможностях их применения по наиболее экономичному варианту сооружения и эксплуатации кабельной линии, обусловленному устройствами подпитки линий.
При этом рекомендуется применять:
1. Для коротких линий (до 1000 м) с разностью высотных отметок менее 10 м - кабели низкого давления.
2. Для линий длиной более 1000 м - кабели среднего или высокого давления, в зависимости от стоимости и сроков сооружения линии с учетом переноса других подземных сооружений, а также наличия и количества поворотов трассы (см. также II-3-20).
II-3-51. При прокладке кабельных линий напряжением до 35 кв на вертикальных и наклонных участках трассы с разностью уровней, превышающей допустимые по ГОСТ, должны применяться кабели с нестекающей пропиточной массой или с обедненной изоляцией.
Кабели с пропитанной изоляцией для указанных условий допускается применять только со стопорными муфтами, размещенными по трассе, в соответствии с допустимыми разностями уровней для этих кабелей по ГОСТ.
Разность вертикальных отметок между стопорными муфтами кабельных маслонаполненных линий низкого и среднего давлений определяется соответствующими техническими условиями на кабель и расчетом подпитки при переходных тепловых режимах.
II-3-52. В четырехпроводных сетях должны применяться четырехжильные кабели. Прокладка нулевых жил отдельно от фазных не допускается.
Допускается применение трехжильных силовых кабелей в алюминиевой оболочке на номинальное напряжение 1 кв с использованием их оболочки в качестве нулевого провода (четвертой жилы) в четырехпроводных сетях переменного тока (осветительных, силовых и смешанных) с глухозаземленной нейтралью, за исключением:
1. Установок со взрывоопасной средой, расположенных внутри и вне помещений.
2. Установок, в которых при нормальных условиях эксплуатации ток в нулевом проводе составляет более 75% тока фазного провода.
Использование для указанной цели свинцовых оболочек трехжильных силовых кабелей допускается лишь в случаях, предусмотренных в I-2-66.
II-3-53. Для кабельных линий в сетях трехфазной системы напряжением до 35 кв допускается в исключительных случаях применять одножильные кабели, если это приводит к значительной экономии меди или алюминия в сравнении с трехжильными или при невозможности применения кабеля необходимой строительной длины. Сечение этих кабелей должно выбираться с учетом их дополнительного нагрева.
Должны быть также выполнены мероприятия по обеспечению равномерного распределения тока между параллельно включенными кабелями, безопасного прикосновения к их оболочкам, исключения нагрева находящихся в непосредственной близости металлических частей и надежного закрепления кабелей.
КАБЕЛЬНЫХ МАСЛОНАПОЛНЕННЫХ ЛИНИЙ
II-3-54. Маслоподпитывающая система должна обеспечивать надежную работу линии в любых нормальных и переходных тепловых режимах.
II-3-55. Количество масла, находящегося в маслоподпитывающей системе, должно определяться расчетом расхода на ее подпитку.
Кроме того, должен быть запас масла для аварийного ремонта и заполнения маслом наиболее протяженной секции кабельной линии.
II-3-56. Подпитывающие баки линий низкого и среднего давлений рекомендуется размещать в закрытых помещениях.
Небольшое количество подпитывающих баков (5 - 6) на открытых пунктах питания рекомендуется располагать в легких металлических или деревянных ящиках на порталах, опорах и т.п.
Подпитывающие баки должны быть снабжены указателями давления масла и защищены от прямого воздействия солнечных лучей.
II-3-57. Подпитывающие агрегаты линий высокого давления должны быть размещены в закрытых помещениях, имеющих температуру не ниже +10 °C, и расположены возможно ближе к месту присоединения к кабельным линиям (см. II-3-131).
Присоединение нескольких подпитывающих агрегатов к линии производится через масляный коллектор.
II-3-58. При параллельной прокладке нескольких кабельных маслонаполненных линий высокого давления рекомендуется подпитку маслом каждой линии производить от отдельных подпитывающих агрегатов или должно быть установлено устройство для автоматического переключения агрегатов на ту или другую линию.
II-3-59. Подпитывающие агрегаты рекомендуется обеспечивать электроэнергией от двух независимых источников питания с обязательным устройством автоматического включения резерва (АВР).
II-3-60. Каждая кабельная маслонаполненная линия должна иметь систему сигнализации давления масла, обеспечивающую регистрацию и передачу сигналов дежурному персоналу о понижении и повышении давления масла сверх допустимых пределов.
II-3-61. На каждой секции кабельной маслонаполненной линии низкого давления должен быть установлен по крайней мере один датчик сигнала, на линии среднего давления - два датчика, линии высокого давления - датчик на каждом подпиточном агрегате.
Аварийные сигналы должны передаваться на пункт с постоянным дежурством персонала.
Система сигнализации давления масла должна иметь защиту от влияния силовых кабельных линий.
II-3-62. Подпитывающие пункты на линиях низкого и среднего давлений должны иметь телефонную связь с диспетчерскими пунктами (электросети, сетевого района).
II-3-63. Маслопровод, соединяющий коллектор подпитывающего агрегата с кабельной маслонаполненной линией высокого давления, должен прокладываться в помещениях с положительной температурой. Допускается прокладка его в утепленных траншеях, лотках, каналах и в земле ниже зоны промерзания, при условии обеспечения положительной температуры окружающей среды.
II-3-64. В помещении щита с приборами для автоматического управления подпитывающим агрегатом не должно быть вибрации.
II-3-65. Соединения и заделки на кабельных линиях должны быть выполнены таким образом, чтобы кабели были защищены от проникновения в них влаги и других вредно действующих веществ из окружающей среды и чтобы соединения и заделки выдерживали испытательные напряжения для кабельной линии.
II-3-66. Для кабельных линий напряжением 3 - 20 кв, выполняемых кабелями в свинцовой или алюминиевой оболочке, должны применяться свинцовые, латунные или медные соединительные муфты; для линий 35 кв - только латунные или медные соединительные муфты.
Кабели напряжением до 1000 в в свинцовой или алюминиевой оболочке при прокладке в земле могут соединяться также в чугунных соединительных муфтах; при открытой прокладке - соединения этих кабелей должны выполняться только в свинцовых муфтах.
Другие исполнения концевых и соединительных кабельных муфт и заделок должны выполняться в соответствии с II-3-71.
II-3-67. Для соединительных и стопорных муфт кабельных маслонаполненных линий низкого и среднего давлений должны применяться только латунные или медные муфты.
Длины секций и места установки стопорных муфт на кабельных маслонаполненных линиях низкого и среднего давлений определяются из условий расчета подпитки линий маслом в нормальном и переходных тепловых режимах.
Стопорные и полустопорные муфты на кабельных маслонаполненных линиях должны размещаться в кабельных колодцах; соединительные муфты рекомендуется размещать во временных колодцах, подлежащих последующей засыпке просеянной землей или песком.
II-3-68. На кабельных линиях, выполняемых кабелями с пропитанной бумажной изоляцией и кабелями с обедненной изоляцией, соединения кабелей должны производиться при помощи стопорно-переходных муфт, если уровень прокладки кабелей с пропитанной изоляцией выше уровня прокладки кабелей с обедненной изоляцией (см. также II-3-51).
II-3-69. На кабельных линиях напряжением выше 1000 в, выполняемых гибкими кабелями с резиновой изоляцией в резиновом шланге, соединения кабелей должны производиться горячим вулканизированием с покрытием противосыростным лаком.
II-3-70. Число соединительных муфт на 1 км вновь строящейся кабельной линии должно быть для кабелей напряжением 1 - 35 кв не более 6 шт.; большее количество муфт (до 8 шт.) допускается только по согласованию с энергоснабжающей организацией.
Для кабельных линий напряжением 110 - 220 кв число соединительных муфт определяется проектом.
II-3-71. Изготовление и монтаж концевых и соединительных кабельных муфт и заделок должны производиться в соответствии с действующей технической документацией на кабельные муфты, утвержденной в установленном порядке.
Соединения и оконцевания жил кабелей должны производиться в соответствии с требованиями, приведенными в II-1-17.
II-3-72. Кабельные линии с металлическими оболочками, а также кабельные конструкции, на которых прокладываются кабельные линии, должны быть заземлены в соответствии с требованиями, приведенными в I-7-28 и I-7-29.
При заземлении металлических оболочек кабелей оболочка и броня должны быть соединены гибким медным проводом между собой и с корпусами муфт (концевых, соединительных и др.). При этом не требуется применять заземляющие проводники с проводимостью большей, чем проводимость оболочек кабелей, однако сечение их во всех случаях должно быть не менее 6 кв. мм и не более 25 кв. мм.
Для кабельных маслонаполненных линий напряжением 110 - 220 кв сечение заземляющего проводника определяется расчетом на термическую устойчивость.
II-3-73. На кабельных маслонаполненных линиях низкого и среднего давлений заземляются лишь концевые, соединительные и стопорные муфты.
II-3-74. При применении для кабельных маслонаполненных линий низкого и среднего давлений бронированных кабелей в каждом колодце броня кабеля с обеих сторон муфт должна быть соединена между собой и заземлена.
На кабельных маслонаполненных линиях высокого давления стальной трубопровод заземляется в колодцах и по его концам, а при прокладке в воздухе, кроме того, - в промежуточных точках по проекту. При необходимости активной защиты стального трубопровода от коррозии заземление его выполняется в соответствии с требованиями этой защиты, при этом должна быть обеспечена возможность контроля электрического сопротивления антикоррозийного покрытия.
II-3-75. При переходе кабельной линии в воздушную (ВЛ) кабельные муфты (мачтовые) при отсутствии у опоры ВЛ заземляющего устройства допускается заземлять на металлическую оболочку кабеля, если кабельная муфта на другом конце кабеля присоединена к заземляющему устройству либо сопротивление заземления кабельной оболочки соответствует требованиям гл. I-7.
Если на опоре ВЛ напряжением выше 1000 в, кроме кабельной муфты, установлены трубчатые разрядники, то заземление муфты и кабеля производится в соответствии с требованиями, приведенными в гл. II-5.
ЭЛЕКТРОСТАНЦИЙ, ПОДСТАНЦИЙ И СЕТЕВЫХ УЗЛОВ ЭНЕРГОСИСТЕМ
II-3-76. Требования, приведенные в II-3-77 - II-3-82, распространяются на кабельное хозяйство тепловых и гидроэлектростанций мощностью 1 млн. квт и более, подстанции напряжением 330 и 500 кв всех мощностей, а также подстанций и сетевых узлов 220 кв, имеющих особое значение в энергосистеме.
II-3-77. В качестве основной единицы кабельного хозяйства электростанции и подстанции следует принимать "электрический блок" в соответствии с главной схемой электрических соединений объекта, а также тепловой схемой электростанции.
II-3-78. Главная схема электрических соединений, схема собственных нужд и схема оперативного тока, а также управление оборудованием и компоновка оборудования электростанции или подстанции должны проектироваться с учетом того, чтобы в кабельном хозяйстве не создавалось участков, пожар в которых вывел бы из работы весь объект.
II-3-79. Кабельное хозяйство электростанций и подстанций должно выполняться таким образом, чтобы при пожаре, возникшем из-за нарушения изоляции кабелей или по другим причинам, было исключено нарушение работы всего объекта.
II-3-80. Взаиморезервирующие ответственные силовые кабельные линии оперативного тока, ответственные кабельные линии собственных нужд, а также кабели средств связи, управления и сигнализации должны прокладываться таким образом, чтобы при пожаре в кабельном хозяйстве электростанции или подстанции была исключена возможность одновременной потери взаиморезервирующих видов связи и кабельных линий.
II-3-81. Кабельное хозяйство в пределах собственно машинного зала гидроэлектростанции должно быть расчленено таким образом, чтобы кабельные хозяйства отдельных электрических блоков были отделены друг от друга перегородками с пределом огнестойкости не менее 1,5 ч.
На тепловых электростанциях, на которых с одного блочного щита управляются два блока, перегородками выделяется кабельное хозяйство этих блоков.
II-3-82. На участках кабельного хозяйства, где возникновение пожара может прекратить работу всего объекта, поток кабелей следует делить не менее чем на два изолированных друг от друга потока.
Распределение кабелей по потокам и способ изоляции потоков (несколько туннелей, закрытые каналы, короба в туннелях, блоки и т.п.) принимаются в зависимости от местных условий.
Кабели силовые и контрольно-сигнальные, относящиеся к электрическому блоку, рекомендуется прокладывать в одном потоке.
II-3-83. При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.
Кабели на всем протяжении должны быть защищены от механических повреждений путем покрытия при напряжении 35 кв и выше железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кв - плитами или кирпичом (но не силикатным) в один слой поперек трассы кабелей, а при рытье траншей землеройным механизмом с шириной фрезы не более 150 мм - вдоль трассы кабеля.
При прокладке на глубине 1 - 1,2 м кабели напряжением 20 кв и ниже можно не защищать от механических повреждений.
Кабели напряжением до 1000 в должны иметь такую защиту лишь на участках, где вероятны механические повреждения (например, в местах частых раскопок). Асфальтовые покрытия улиц и т.п. рассматриваются как места, где разрытие производится в редких случаях.
II-3-84. Глубина заложения кабельных линий от планировочной отметки должна составлять при напряжении до 35 кв - 0,7 м, а при пересечении улиц и площадей - 1 м.
Допускается уменьшение глубины заложения до 0,5 м на участках длиной до 5 м при вводе линий в здания, а также в местах пересечения их с подземными сооружениями при условии защиты кабелей от механических повреждений (например, прокладка в трубах).
Кабельные маслонаполненные линии напряжением 110 - 220 кв должны иметь глубину заложения от планировочной отметки не менее 1,5 м.
II-3-85. При прокладке кабельных линий всех напряжений вдоль зданий расстояние в свету между кабелем и фундаментами зданий должно быть не менее 0,6 м. Прокладка кабелей под зданиями, а также через подвальные и складские помещения запрещается.
II-3-86. При параллельной прокладке кабельных линий расстояние по горизонтали в свету между кабелями должно быть не менее:
100 мм - между силовыми кабелями напряжением до 10 кв, а также между ними и контрольными;
250 мм - между кабелями напряжением выше 10 кв до 35 кв и между ними и другими кабелями;
500 мм <*> - между кабелями, эксплуатируемыми различными организациями, а также между силовыми кабелями и кабелями связи.
--------------------------------
<*> Согласовано с Министерством связи СССР.
Допускается в случаях необходимости по согласованию между эксплуатирующими организациями с учетом местных условий уменьшение этих расстояний до 100 мм, а между силовыми кабелями напряжением до 10 кв и кабелями связи, кроме кабелей с цепями, уплотненными высокочастотными системами телефонирования, - до 250 мм, при условии защиты кабелей от повреждений, могущих возникнуть при коротком замыкании в одном из кабелей (прокладка в трубах, установка несгораемых перегородок и т.п.);
500 мм - между маслонаполненными кабелями напряжением 110 - 220 кв и другими кабелями, при этом кабельные маслонаполненные линии низкого или среднего давлений отделяются друг от друга и от других кабелей железобетонными плитами, поставленными на ребро; кроме того, следует производить расчет электромагнитного влияния на кабели связи.
Расстояние между контрольными кабелями не нормируется.
II-3-87. При прокладке кабельных линий в зоне насаждений расстояние от кабелей до стволов деревьев должно быть, как правило, не менее 2 м. Допускается по согласованию с организацией, в ведении которой находятся зеленые насаждения, уменьшение этого расстояния при условии прокладки кабелей в трубах, проложенных путем подкопки (без повреждения корневой системы).
II-3-88. При прокладке кабельных линий напряжением до 35 кв параллельно с трубопроводами расстояние по горизонтали между кабелем и трубопроводом должно быть не менее 0,5 м, а с нефте- и газопроводами - не менее 1 м (с теплопроводами - см. II-3-89). Кабели, находящиеся от трубопроводов на меньшем расстоянии, но не менее 0,25 м, на всем протяжении сближения должны быть проложены в трубах.
Для кабельных маслонаполненных линий напряжением 110 - 220 кв расстояние по горизонтали от трубопроводов должно быть не менее 1 м (от теплопроводов - см. II-3-89). На участке сближения длиной не более 10 м допускается уменьшение этого расстояния до 0,5 м при условии устройства между маслонаполненными кабелями и трубопроводом защитной стенки, исключающей возможность механических повреждений.
Параллельная прокладка кабелей над и под трубопроводами в вертикальной плоскости не допускается.
II-3-89. При прокладке кабельной линии параллельно с теплопроводом расстояние в свету между кабелем и теплопроводом должно быть не менее 2 м или теплопровод на всем участке сближения с кабельной линией должен иметь такую теплоизоляцию, чтобы дополнительный нагрев земли теплопроводом в месте прохождения кабелей в любое время года не превышал 10 °C - для кабельных линий напряжением до 10 кв и 5 °C - для линий 35 - 220 кв.
II-3-90. При прокладке кабельной линии параллельно с железными дорогами кабели должны прокладываться, как правило, вне зоны отчуждения дороги. Прокладка кабелей в пределах зоны отчуждения допускается только по согласованию с организациями Министерства путей сообщения, при этом расстояние между кабелем и ближайшим рельсом железной дороги должно быть, как правило, не менее 3 м, а для электрифицированной дороги - не менее 10 м. В стесненных условиях допускается уменьшение указанных расстояний, при этом кабели на всем участке сближения должны прокладываться в блоках или трубах. При электрифицированных дорогах на постоянном токе блоки или трубы должны быть изолирующими (асбестоцементные, пропитанные гудроном или битумом и др.) <*>.
--------------------------------
<*> Согласовано с Министерством путей сообщения СССР.
II-3-91. При прокладке кабельной линии параллельно с трамвайными путями расстояние от кабеля до ближайшего рельса должно быть не менее 2 м. В стесненных условиях допускается уменьшение этого расстояния, при этом кабели на всем участке сближения должны прокладываться в изолирующих блоках или трубах, указанных в II-3-90.
II-3-92. При прокладке кабельной линии параллельно с автомобильными дорогами категорий I и II (см. II-5-163) кабели должны прокладываться с внешней стороны кювета на расстоянии не менее 1 м от него. Уменьшение указанного расстояния допускается в каждом отдельном случае по согласованию с соответствующими управлениями дорог.
II-3-93. При прокладке кабельной линии параллельно с ВЛ напряжением 110 кв и выше расстояние от кабеля до вертикальной плоскости, проходящей через крайний провод линии, должно быть не менее 10 м.
Расстояние в свету от кабельной линии до заземленных частей опор ВЛ напряжением выше 1000 в должно быть не менее 10 м; до опор линий напряжением до 1000 в - 1 м, а при прокладке кабеля на участке сближения в изолирующей трубе - 0,5 м.
II-3-94 <*>. При пересечении кабельными линиями других кабелей они должны быть разделены слоем земли толщиной не менее 0,5 м; это расстояние для кабелей до 35 кв может быть уменьшено до 0,25 м при условии разделения кабелей на всем участке пересечения плюс по 1 м в каждую сторону бетонными или из другого равнопрочного материала плитами или трубами, при этом кабели связи должны быть расположены выше силовых кабелей.
--------------------------------
<*> Согласовано с Министерством связи СССР.
II-3-95. При пересечении кабельными линиями трубопроводов, в том числе нефте- и газопроводов, расстояние между кабелем и трубопроводом должно быть не менее 0,5 м. Допускается уменьшение этого расстояния до 0,25 м при условии прокладки кабеля на участке пересечения плюс по 2 м в каждую сторону в трубах.
При пересечении кабельной маслонаполненной линией трубопроводов расстояние между ними в свету должно быть не менее 1 м.
II-3-96. При пересечении кабельными линиями напряжением до 35 кв теплопроводов расстояние между кабелями и перекрытием теплопровода в свету должно быть не менее 0,5 м; при этом теплопровод на участке пересечения плюс по 2 м в каждую сторону от крайних кабелей должен иметь такую теплоизоляцию, чтобы температура земли не повышалась более чем на 10 °C по отношению к высшей летней температуре и на 15 °C - по отношению к низшей зимней.
В случаях, когда указанные температуры не могут быть соблюдены, допускается выполнение одного из следующих мероприятий:
1. Заглубление кабелей до 0,5 м вместо 0,7 м (см. II-3-84).
2. Применение кабельной вставки большего сечения.
3. Прокладка кабелей под теплопроводом в трубах на расстоянии от него не менее чем на 0,5 м, при этом трубы должны быть уложены таким образом, чтобы замена кабелей могла быть выполнена без необходимости производства земляных работ (например, ввод концов труб в камеры).
При пересечении кабельной маслонаполненной линией теплопровода расстояние между кабелями и перекрытием теплопровода должно быть не менее 1 м; при этом теплопровод на участке пересечения плюс по 3 м в каждую сторону от крайних кабелей должен иметь такую теплоизоляцию, чтобы температура земли не повышалась более чем на 5 °C в любое время года.
II-3-97. При пересечении кабельными линиями железных и автомобильных дорог кабели должны прокладываться в туннелях, блоках или трубах по всей ширине зоны отчуждения на глубине не менее 1 м от полотна дороги и не менее 0,5 м от дна водоотводных канав.
При отсутствии зоны отчуждения указанный способ прокладки должен выполняться только на участке пересечения плюс по 2 м по обе стороны от полотна дороги.
При пересечении электрифицированных и подлежащих электрификации на постоянном токе <**> железных дорог блоки и трубы должны быть изолирующими (см. II-3-90). Место пересечения должно быть на расстоянии не менее 10 м от стрелок, крестовин и мест присоединения к рельсам отсасывающих кабелей.
--------------------------------
<**> Согласовано с Министерством путей сообщения СССР.
Концы блоков и труб должны быть уплотнены джутовыми плетеными шнурами, обмазанными водонепроницаемой (мятой) глиной на глубину не менее 300 мм.
При пересечении тупиковых дорог промышленного назначения с малой интенсивностью движения, а также специальных путей (например, на слипах и т.п.) кабели, как правило, должны прокладываться непосредственно в земле.
При пересечении трассы кабельных линий вновь сооружаемой железной неэлектрифицированной дорогой или автомобильной дорогой перекладки действующих кабельных линий не требуется. При этом в месте пересечения должны быть заложены на случай ремонта кабелей в необходимом количестве резервные блоки или трубы с плотно заделанными торцами.
В случае перехода кабельной линии в воздушную кабель должен выходить на поверхность не ближе 3,5 м от подошвы насыпи или от кромки полотна.
Кабельные маслонаполненные линии напряжением 110 - 220 кв при пересечениях железнодорожных путей должны прокладываться в кабельных туннелях или трубах.
II-3-98. При пересечении кабельными линиями трамвайных путей кабели должны прокладываться в изолирующих блоках или трубах (см. II-3-90).
Пересечение должно выполняться на расстоянии не менее 3 м от стрелок, крестовин и мест присоединения к рельсам отсасывающих кабелей.
II-3-99. При пересечении кабельными линиями въездов для автотранспорта во дворы, гаражи и т.д. прокладка кабелей должна производиться в трубах.
Таким же способом должны быть защищены кабели в местах пересечения ручьев, их пойм и канав.
II-3-100. При установке на кабельных линиях кабельных муфт расстояние в свету между корпусом кабельной муфты и ближайшим кабелем должно быть не менее 250 мм.
При невозможности соблюдения указанного расстояния должны быть приняты меры для защиты ближайших к муфте кабелей от повреждений (например, защита кирпичом, заглубление муфт).
Кабельные муфты должны быть смонтированы и уложены таким образом, чтобы были предотвращены вытяжка жил из гильз и повреждения шейки муфт (засыпка песком, компенсация кабеля).
При прокладке кабельных линий на крутонаклонных трассах установка на них кабельных муфт не рекомендуется. При необходимости установки на таких участках кабельных муфт под ними должны выполняться горизонтальные площадки.
Для обеспечения возможности перемонтажа муфт в случае их повреждения на кабельной линии требуется кабель укладывать с обеих сторон муфт с запасом (см. также II-3-15, п. 1).
II-3-101. При наличии по трассе кабельной линии блуждающих токов опасных величин необходимо изменить трассу кабельной линии с тем, чтобы обойти опасные зоны, а при невозможности изменения трассы применять кабели в соответствии с II-3-44.
В случае применения других кабелей при прокладке их в агрессивных грунтах
, а также в малоагрессивных грунтах
на участках, где среднесуточная плотность утечки в землю более 0,15 ма/кв. дм, должна применяться катодная поляризация (создание отрицательного потенциала по отношению к окружающей коррозионной среде). Применять катодную защиту внешним током на кабелях со свинцовой оболочкой, проложенных в солончаковых грунтах или засоленных водоемах, не рекомендуется.
, а также в малоагрессивных грунтах на участках, где среднесуточная плотность утечки в землю более 0,15 ма/кв. дм, должна применяться катодная поляризация (создание отрицательного потенциала по отношению к окружающей коррозионной среде). Применять катодную защиту внешним током на кабелях со свинцовой оболочкой, проложенных в солончаковых грунтах или засоленных водоемах, не рекомендуется.Проектом кабельной линии должны предусматриваться необходимые антикоррозийные мероприятия для защиты кабельных линий. Выбор защитных мероприятий должен производиться по совокупности данных исследований блуждающих токов и коррозионности грунта, при этом защита кабельных линий от коррозии не должна ухудшать условий работы смежных сооружений.
При наличии в грунте блуждающих токов необходимо на кабелях устанавливать контрольные точки для измерений потенциалов этих токов. Места установки на линии контрольных точек выбираются в соответствии с указаниями "Правил защиты подземных металлических сооружений от коррозии" Госстроя СССР.
В КАБЕЛЬНЫХ БЛОКАХ, ТРУБАХ И ЛОТКАХ
II-3-102. Для изготовления кабельных блоков, а также для прокладки кабелей в трубах допускается применять стальные, чугунные, асбестоцементные, бетонные, керамические и тому подобные трубы. При выборе материала для блоков и труб следует учитывать уровень вод и их агрессивность, а также наличие блуждающих токов.
Маслонаполненные однофазные кабели низкого и среднего давлений необходимо прокладывать только в асбестоцементных и других трубах из антимагнитного материала, при этом каждая фаза должна прокладываться в отдельной трубе.
II-3-103. Допустимое количество каналов в блоках, расстояния между ними и их размер должны приниматься согласно I-3-17.
II-3-104. Каждый кабельный блок должен иметь до 10% резервных каналов, но не менее одного канала.
II-3-105. Глубина заложения в земле кабельных блоков и труб должна приниматься по местным условиям, но не менее расстояний, приведенных в II-3-84, считая до верхнего кабеля.
Глубина заложения кабельных блоков и труб на закрытых территориях и в полах производственных помещений не нормируется.
II-3-106. Кабельные блоки должны иметь уклон не менее 0,1% в сторону колодцев. Такой же уклон должен соблюдаться и при прокладке труб для кабелей.
II-3-107. При прокладке труб для кабельных линий непосредственно в земле наименьшие расстояния в свету между трубами и между ними и другими кабелями и сооружениями должны приниматься как для кабелей, проложенных без труб (см. II-3-86).
II-3-108. В местах, где изменяется направление трассы кабельных линий, проложенных в блоках, и в местах перехода кабелей из кабельных блоков в землю должны сооружаться кабельные колодцы, обеспечивающие удобную протяжку кабелей и удаление их из блоков. Такие колодцы должны сооружаться также и на прямолинейных участках трассы на расстоянии друг от друга, определяемом величиной предельно допустимого тяжения кабелей.
При числе кабелей до 10 переход кабелей из кабельных блоков в землю допускается осуществлять при помощи кабельных камер, заполняемых водонепроницаемой глиной.
II-3-109. Переход кабельных линий из блоков и труб в здания, туннели, подвалы и т.п. должен осуществляться одним из следующих способов: путем непосредственного ввода в них блоков и труб, сооружения колодцев или приямков внутри зданий либо камер у их наружных стен.
Должны быть предусмотрены меры, исключающие проникновение через трубы или проемы воды и мелких животных из траншей в здания, туннели и т.п.
II-3-110. Каналы кабельных блоков, трубы, выходы из них, а также их соединения должны иметь обработанную и очищенную поверхность для предотвращения механических повреждений оболочек кабелей как при протяжке, так и в условиях эксплуатации.
II-3-111. Надземные лотки и плиты для их покрытия должны быть выполнены из железобетона.
Лотки должны быть уложены на специальных бетонных подкладках с уклоном не менее 0,1% по спланированной трассе таким образом, чтобы не препятствовать стоку ливневых вод. В местах, предусмотренных для проезда автомашин, и т.п. должен быть предусмотрен переход кабелей в канал или трубы.
Кабели должны прокладываться по дну лотка на несгораемых подкладках. Допускается использование лотка для стока ливневых вод.
Перепад температуры воздуха в лотке и снаружи должен составлять не более 10°.
В КАБЕЛЬНЫХ СООРУЖЕНИЯХ (ПОМЕЩЕНИЯХ)
II-3-112. Кабельные сооружения должны рассчитываться с учетом возможности дополнительной прокладки кабелей в размере не менее 10%.
II-3-113 <*>. Кабельные этажи и помещения, коллекторы и туннели должны быть отделены от других помещений, соседних коллекторов, туннелей, шахт и каналов несгораемыми перегородками и перекрытиями с пределом огнестойкости не менее чем 1,5 ч.
--------------------------------
<*> Настоящий параграф согласован с Госстроем СССР.
Такими же перегородками протяженные коллекторы и туннели должны разделяться по длине на отсеки длиной не более 200 м с устройством в них дверей или люков.
Двери из крайних отсеков коллекторов и туннелей должны открываться в помещения категорий "Г" или "Д" по противопожарным требованиям или наружу и должны быть снабжены замками; в средних отсеках они должны открываться в обе стороны и должны быть снабжены пружинами и защелками, поддерживающими их в закрытом положении.
Количество и расположение дверей для выхода из кабельных этажей должно определяться с учетом местных условий, но должно быть не менее двух.
Для туннелей длиной до 7 м допускается иметь один выход.
Двери должны быть несгораемыми с пределом огнестойкости не менее 1,5 ч; люки - металлическими (см. также II-3-128).
Кабельные шахты должны быть оборудованы лестницами или специальными скобами.
Проход кабелей через указанные перегородки и перекрытия должен осуществляться в несгораемых трубах с надежным уплотнением проходных отверстий несгораемыми материалами или в местах прохода кабелей перегородки и перекрытия должны выполняться легко пробиваемыми для облегчения прокладки дополнительных кабелей или их замены.
II-3-114. В коллекторах, туннелях и каналах должны быть выполнены мероприятия для предотвращения попадания в них технологических вод и масла из камер распределительных устройств при аварии маслонаполненного оборудования, а также должен быть обеспечен отвод почвенных и ливневых вод. При этом полы в них должны иметь уклон не менее 0,1% в сторону водосборников или ливневой канализации.
В кабельных каналах, сооружаемых вне помещений и расположенных выше уровня грунтовых вод, допускается земляное дно с дренирующей подсыпкой толщиной 10 - 15 см из утрамбованного гравия или песка.
В коллекторах и туннелях должны быть предусмотрены дренажные механизмы, при этом рекомендуется применять автоматический их самозапуск в зависимости от уровня воды. Пусковые аппараты и электродвигатели должны иметь исполнение для работы в особо сырых местах (см. I-1-17 и V-3-18).
II-3-115. Кабельные каналы в распределительных устройствах и в помещениях должны перекрываться съемными несгораемыми плитами; каналы, в которых прокладываются только контрольные кабели, допускается перекрывать также деревянными плитами.
В электромашинных и тому подобных помещениях каналы могут перекрываться рифленой сталью, а в помещениях щитов управлений с паркетными полами - деревянными щитами с паркетом.
Перекрытие каналов должно быть рассчитано на передвижение по нему соответствующего оборудования.
II-3-116. Кабельные каналы вне зданий должны быть засыпаны поверх съемных плит землей. На огражденных территориях, доступных только для обслуживающего персонала, засыпка кабельных каналов поверх съемных плит землей необязательна.
II-3-117. На участках, где могут быть пролиты расплавленный металл, жидкости с высокой температурой или же вещества, разрушающе действующие на металлические оболочки кабелей, сооружение кабельных каналов не допускается.
На указанных участках не допускается также устройство люков в коллекторах и туннелях.
II-3-118. Коллекторы и туннели вне зданий должны иметь поверх перекрытия слой земли, толщиной не менее 0,5 м.
II-3-119. В коллекторах допускается прокладка кабельных линий совместно с кабелями связи, водо-, тепло- и воздухопроводами; совместная прокладка кабельных линий с газопроводами и трубопроводами, содержащими легковоспламеняющиеся и горючие жидкости, не допускается.
Размещение кабелей и трубопроводов производится в соответствии с нижеследующим:
1. При двухрядном их расположении: с одной стороны прохода должны быть проложены - сверху кабели связи, под ними - теплопроводы; с другой стороны прохода - сверху силовые кабели, внизу водопроводы.
2. При однорядном их расположении; сверху должны быть проложены силовые кабели, под ними - кабели связи, под ними - водо- и теплопроводы.
При совместной прокладке кабелей и теплопроводов в коллекторах дополнительный нагрев воздуха теплопроводом в месте нахождения кабелей в любое время года не должен превышать 5 °C, для чего должны быть предусмотрены вентиляция и соответствующая теплоизоляция на трубах.
На прокладку кабелей в коллекторах распространяются также требования, приведенные в II-3-120 - II-3-125.
II-3-120. При прокладке кабельных линий в туннелях, кабельных помещениях и каналах размещение в них кабелей должно производиться в соответствии с нижеследующим:
1. При двустороннем расположении конструкций - контрольные кабели и кабели связи следует размещать по возможности на противоположной стороне от силовых кабелей.
2. При одностороннем расположении конструкций - контрольные кабели и кабели связи следует размещать под силовыми кабелями, при этом их следует отделять горизонтальной перегородкой.
3. Контрольные кабели допускается прокладывать рядом с силовыми кабелями напряжением до 1000 в, за исключением кабельных линий для объектов, предусмотренных в II-3-76.
4. Силовые кабели напряжением до 1000 в по возможности следует прокладывать под кабелями напряжением выше 1000 в, при этом их следует разделять горизонтальной перегородкой.
5. Различные группы кабелей, как то: рабочие и резервные кабели напряжением выше 1000 в генераторов, трансформаторов и т.п., питающие электроприемники 1-й категории, рекомендуется прокладывать на разных горизонтальных перегородках.
6. Горизонтальные перегородки, указанные выше, в п. п. 2, 4 и 5, должны быть несгораемыми, с пределом огнестойкости не менее 0,75 ч.
7. Маслонаполненные кабели следует прокладывать в нижней части туннелей и кабельных помещений и отделять сплошными несгораемыми перегородками с пределом огнестойкости не менее 1,5 ч.
II-3-121. В туннелях и кабельных помещениях разрешается размещать токопроводы всех напряжений при условии прокладки их в закрытых металлических или огнестойких кожухах, а также воздухопроводы, обслуживающие воздушные выключатели и пневматические приводы электрооборудования. Соединения этих трубопроводов должны выполняться сваркой.
Прокладка в кабельном хозяйстве воздухопроводов другого назначения и маслопроводов запрещается.
II-3-122. В коллекторах, туннелях, кабельных помещениях и шахтах с целью обеспечения возможности ликвидации пожара должны устанавливаться извещатели, сигнализирующие появление дыма.
В непосредственной близости от входов, люков и вентиляционных шахт (в радиусе до 25 м) должны быть установлены пожарные гидранты.
II-3-123. В туннелях, коллекторах, каналах и кабельных помещениях прокладка бронированных кабелей должна выполняться по конструкциям, небронированных кабелей - по сплошным несгораемым перегородкам, уложенным на указанные конструкции. Рекомендуется применять перегородки из асбестоцементных плит.
Допускается прокладка кабелей также и по дну канала при глубине его не более 0,9 м (кроме случаев, предусмотренных в II-3-77 - II-3-82), при этом расстояние между группой силовых кабелей напряжением выше 1000 в и группой контрольных кабелей должно быть не менее 100 мм или эти группы кабелей должны быть разделены несгораемой перегородкой.
Расстояние между отдельными кабелями - см. в табл. II-3-1.
Засыпка силовых кабелей, проложенных в каналах, песком запрещается (исключение см. в VII-3-78).
II-3-124. В кабельных сооружениях (помещениях) высота их, ширина проходов и расстояние между конструкциями и кабелями должны быть не менее приведенных в табл. II-3-1 (см. также II-3-125).
По сравнению с приведенными в таблице расстояниями допускается местное сужение проходов до 800 мм на длине 0,5 м как при одностороннем, так и двустороннем расположении конструкций.
II-3-125 <*>. В местах, насыщенных подземными коммуникациями, допускается выполнение полупроходных туннелей высотой, уменьшенной по сравнению с предусмотренной в табл. II-3-1, но не менее 1,5 м, при условии выполнения следующих требований:
--------------------------------
<*> Согласовано с ЦК Профсоюза рабочих электростанций и электропромышленности.
1. Напряжение кабельных линий должно быть не выше 10 кв.
2. Протяженность туннеля должна быть не более 100 м, остальные расстояния должны соответствовать табл. II-3-1.
3. На концах туннеля должны быть выходы или люки (см. также II-3-113).
II-3-126. В коллекторах, туннелях, каналах и помещениях кабели рекомендуется прокладывать строительными длинами.
Кабели маслонаполненные низкого и среднего давлений должны крепиться на металлических конструкциях изолирующими клицами, исключающими возможность образования вокруг кабелей замкнутых магнитных контуров; расстояние между местами закрепления должно быть не более 1 м.
Стальные трубопроводы кабельных маслонаполненных линий высокого давления могут прокладываться на опорах или подвешиваться на подвесках; расстояние между опорами или подвесками определяется проектом линии.
Кроме того, трубопроводы должны закрепляться на неподвижных опорах для предотвращения возникновения в трубопроводах температурных деформаций в условиях эксплуатации.
Воспринимаемые опорами давления со стороны трубопровода не должны приводить к каким-либо перемещениям или разрушениям фундаментов опор. Количество указанных опор и места их расположения определяются проектом.
Разветвительные антимагнитные трубы на линиях высокого давления крепятся на опорах или подвесках с применением антимагнитных прокладок.
Протяженные разветвительные трубы (длиной более 10 м) должны иметь направляющие - скользящие опоры, предотвращающие их свободное боковое смещение (раскачивание).
II-3-127. Кабельные колодцы и камеры должны сооружаться из бетона или кирпича (но не силикатного); колодцы маслонаполненных кабелей стопорных и полустопорных муфт рекомендуется сооружать преимущественно из сборного железобетона. Перекрытие кабельных колодцев для этих муфт должно соответствовать расчетной нагрузке.
Таблица II-3-1
Наименование размера | Наименьшие размеры при прокладке, мм | |
в коллекторах, туннелях и кабельных помещениях | в кабельных каналах | |
Высота (в свету) | 1800 | Не нормируется |
Горизонтальное расстояние в свету между конструкциями при двустороннем их расположении (ширина прохода) | 1000 | 300 |
Расстояние от конструкции до стены при одностороннем расположении (ширина прохода) | 900 | 300 |
Вертикальное расстояние в свету между горизонтальными конструкциями для силовых кабелей числом 2 - 4: | ||
при напряжении до 10 кв | 200 | 150 |
при напряжении 20 - 35 кв | 250 | 200 |
для силовых кабелей числом более 4 | >= 0,6 длины консоли конструкции | |
для кабелей 110 кв и выше | не менее 300 | 250 |
для контрольных кабелей и кабелей связи | 100 | 100 |
Расстояние между опорными конструкциями по длине сооружения | 800 - 1000 | 800 - 1000 |
Вертикальное и горизонтальное расстояния в свету между одиночными силовыми кабелями <*> | ||
при напряжении до 10 кв | 35, но не менее диаметра кабеля | |
при напряжении 20 - 35 кв | Не менее диаметра кабеля | |
Горизонтальное расстояние между контрольными кабелями и кабелями связи <*> | Не нормируется | |
Горизонтальное расстояние в свету между кабелями 110 кв и выше | Не менее 100 | Не менее диаметра кабеля |
--------------------------------
Глубина колодцев должна быть не менее 1,8 м; глубина камер не нормируется.
Кабельные колодцы для соединительных, стопорных и полустопорных муфт должны иметь размеры, обеспечивающие монтаж муфт без разрытия.
Береговые колодцы на подводных переходах должны иметь размеры, обеспечивающие размещение резервных кабелей и подпитывающих аппаратов.
В полу колодца должен быть устроен приямок для сбора грунтовых и ливневых вод; должно быть также предусмотрено водоотливное устройство в соответствии с требованиями, приведенными в II-3-114.
Кабельный колодец должен быть снабжен одной - двумя металлическими лестницами.
В кабельных колодцах кабели и соединительные муфты должны быть уложены на конструкциях или полках.
II-3-128. Люки кабельных колодцев и туннелей должны иметь диаметр не менее 710 мм и закрываться двойными металлическими крышками, из которых нижняя должна иметь приспособление для закрывания на замок. Крышки должны иметь приспособления для их снятия.
II-3-129. Соединительные муфты на силовых кабелях в коллекторах, туннелях, кабельных этажах и каналах должны быть помещены в защитную стальную или асбестоцементную трубу, выступающую с каждой стороны муфты не менее чем на 250 мм; соединительные муфты контрольных кабелей трубой не защищаются.
II-3-130. Концевые муфты на кабельных маслонаполненных линиях высокого давления должны располагаться в помещениях с положительной температурой воздуха или быть оборудованы автоматическим обогревом при снижении температуры окружающего воздуха ниже +5°.
II-3-131. Помещения маслоподпитывающих агрегатов линии высокого давления должны иметь естественную вентиляцию.
Подземные подпитывающие пункты допускается совмещать с кабельными колодцами, при этом они должны быть оборудованы водоотливными устройствами в соответствии с II-3-114 и II-3-127.
II-3-132. Кабельные сооружения (помещения), за исключением каналов и камер, должны быть обеспечены естественной или искусственной вентиляцией.
Воздухообмен в кабельных сооружениях определяется исходя из перепада температур между поступающим и удаляемым воздухом не более 10 °C.
Вентиляционные устройства должны быть оборудованы заслонками для прекращения доступа воздуха в случае возникновения пожара.
II-3-133. Кабельные сооружения (помещения), за исключением каналов, должны быть оборудованы электрическим освещением (см. VI-1-20) и сетью для питания переносных светильников и инструмента.
II-3-134. При прокладке кабельных линий в производственных помещениях и распределительных устройствах должны быть выполнены следующие требования:
1. Кабели должны быть доступны для ремонта, а открыто проложенные - и для осмотра.
Кабели (в том числе бронированные), расположенные в местах, где производится перемещение механизмов, оборудования, грузов и транспорта, должны быть защищены от повреждений в соответствии с требованиями, приведенными в II-3-15, п. 5.
2. Расстояния в свету между кабелями должны соответствовать приведенным в табл. II-3-1.
3. Расстояние между параллельно проложенными кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м.
При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т.п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.
Прокладка кабелей над и под трубопроводами с маслопроводами и трубопроводами с горючей жидкостью не допускается.
II-3-135. Прокладка кабелей в полу и междуэтажных перекрытиях должна производиться в каналах или трубах; заделка в них кабелей наглухо не допускается (исключение см. в VII-3-78).
Проход кабелей через перекрытия и внутренние стены может производиться в трубах или проемах; после прокладки кабелей зазоры в трубах и проемах должны быть надежно заделаны легко пробиваемым несгораемым материалом (асбест, шлаковата и т.п.).
II-3-136. При пересечении кабельными линиями рек, каналов и т.п. кабели должны прокладываться преимущественно на участках с дном и берегами, мало подверженными размыванию (пересечение ручьев см. в II-3-46).
Прокладка кабелей в зонах пристаней, причалов, гаваней, паромных переправ, а также зимних регулярных стоянок, судов и барж не рекомендуется.
II-3-137. При прокладке кабельных линий в море должны учитываться данные о глубине, скорости и силе перемещения воды в месте перехода, господствующих ветрах, профиле и химическом составе дна, химическом составе воды.
II-3-138. Прокладка кабельных линий должна производиться по дну таким образом, чтобы в неровных местах они не оказались на весу: острые выступы должны быть устранены. Отмели, каменные гряды и другие подводные препятствия на трассе должны обходиться или в них должны предусматриваться траншеи или проходы.
11-3-139. При пересечении кабельными линиями рек, каналов и т.п. кабели, как правило, должны заглубляться в дно не менее:
0,8 м - в прибрежных и на мелководных участках;
0,5 м - на судоходных и сплавных путях;
1 м - при пересечении кабельными маслонаполненными линиями.
На судоходных путях рек, где периодически производятся дноуглубительные работы, кабели заглубляются в дно до отметки, определяемой по согласованию с организациями водного транспорта.
При прокладке кабельных маслонаполненных линий напряжением 110 - 220 кв на судоходных реках и каналах в целях защиты их от механических повреждений рекомендуется заполнять траншеи мешками с песком с последующей наброской камней.
II-3-140. Расстояние между кабелями, заглубляемыми в дно рек, каналов и т.п., рекомендуется принимать не менее 0,25 м.
При прокладке в воде кабелей низкого или среднего давлений на глубине в пределах 5 - 15 м и при скорости течения, не превышающей 1 м/сек., расстояния между отдельными фазами (без специальных креплений фаз между собой) рекомендуется принимать не менее 0,5 м, а расстояния между крайними кабелями параллельных линий - не менее 5 м.
При подводных прокладках на больших глубинах (до 40 - 60 м), а также при скоростях течений 3 и более м/сек. расстояния между отдельными фазами и линиями принимаются в соответствии с проектом.
При параллельной прокладке под водой кабельных маслонаполненных линий и линий напряжением до 35 кв горизонтальное расстояние между ними в свету должно быть не менее 20 м.
II-3-141. На берегах в месте подводного кабельного перехода должен быть предусмотрен резерв кабеля длиной не менее 10 м при речной и 30 м - при морской прокладке.
На усовершенствованных набережных в месте выхода кабелей должны быть устроены кабельные колодцы.
На усовершенствованных набережных маслонаполненные кабели должны прокладываться в асбестоцементных трубах, причем верхний конец трубы должен входить в береговой колодец, а нижний находиться на глубине от наименьшего уровня воды не менее 1 м. На береговых участках трубы должны быть прочно заделаны.
II-3-142. В местах, где русло и берега подвержены размыву, должны быть приняты меры против обнажения кабелей при ледоходах и наводнениях путем укрепления берегов (замощение, отбойные дамбы, сваи, шпунты, плиты и т.д.).
II-3-143. Пересечения кабельными линиями под водой других кабелей и между собой запрещается.
II-3-144. Подводные кабельные переходы должны быть обозначены на берегах сигнальными знаками согласно действующим Правилам плавания по внутренним судоходным путям.
II-3-145. При прокладке в воде кабельных маслонаполненных линий из однофазных кабелей должен быть предусмотрен резерв: для одной линии - одна фаза; для двух линий - две фазы; для трех и более - по проекту, но не менее двух фаз.
Резервные фазы должны быть проложены таким образом, чтобы они могли быть включены взамен любой из действующих рабочих фаз.
II-3-146. Прокладка кабельных линий по каменным, железобетонным и металлическим мостам должна выполняться под пешеходной частью моста в каналах или в отдельных для каждого кабеля несгораемых трубах; должны быть предусмотрены меры, чтобы трубы не служили стоком для ливневых вод.
Допускается открытая прокладка кабелей в местах, недоступных посторонним лицам.
II-3-147. Прокладка кабельных линий по деревянным мостам, эстакадам, причалам и пирсам должна выполняться в стальных трубах.
II-3-148. В местах перехода кабелей через температурные швы мостов и с конструкций мостов на устои должны быть приняты меры для предотвращения возникновения в кабелях механических усилий.
II-3-149. Прокладка кабельных линий по плотинам, дамбам, пирсам и причалам непосредственно в земляной траншее допускается при толщине слоя земли не менее 1 м.
II-3-150. Прокладка кабельных маслонаполненных линий по мостам не допускается.
ВОЗДУШНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ ДО 1000 В
--------------------------------
<*> Утверждена Техуправлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС в апреле 1958 г.; внесены изменения Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 20 августа 1963 г.
II-4-1. Настоящая глава Правил распространяется на воздушные линии электропередачи напряжением до 1000 в, выполненные голыми проводами.
Настоящие Правила не распространяются на электрические воздушные линии, сооружение которых определяется особыми правилами и нормами (трамвай, троллейбус и т.п.).
Кабельные вставки в линию и кабельные ответвления от линии должны выполняться в соответствии с требованиями гл. II-3.
II-4-2. Воздушной линией (ВЛ) называется устройство для передачи и распределения электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным при помощи изоляторов и арматуры к опорам или кронштейнам инженерных сооружений.
К ВЛ относятся ответвления от них к вводам в здания (см. II-1-4).
II-4-3. Нормальным режимом ВЛ называется работа при необорванных проводах.
Аварийным режимом ВЛ называется работа при оборванных проводах.
II-4-4. Расчет проводов, изоляторов и арматуры ВЛ должен производиться по методу допустимых напряжений от воздействия нормативных нагрузок, определяемых в соответствии с настоящими Правилами.
Расчет опор и фундаментов ВЛ производится по методу расчетных предельных состояний в соответствии со Строительными нормами и Правилами (СНиП).
II-4-5. ВЛ должны размещаться таким образом, чтобы опоры не загораживали входов в здания и въездов во дворы и не затрудняли движения транспорта и пешеходов.
В местах, где имеется опасность наезда транспорта, опоры должны быть защищены отбойными тумбами.
II-4-6. На опорах ВЛ на высоте 2,5 - 3 м от земли должны быть нанесены порядковый номер и год установки опоры.
II-4-7. Металлические конструкции, бандажи и т.п. на опорах ВЛ должны быть защищены от коррозии.
II-4-8. Климатические условия для расчета ВЛ приняты в соответствии с картами районирования СССР по скоростному напору ветра и толщине стенки гололеда, а также таблицами нормативных скоростных напоров ветра и нормативных стенок гололеда, как для ВЛ напряжением до 20 кв с высотой подвеса проводов до 12 м (см. II-5-24 и II-5-25).
Для ВЛ, проходящей в застроенной местности, нормативный скоростной напор ветра следует дополнительно уменьшить на 25% (т.е. на 40% по сравнению с табл. II-5-1).
II-4-9. Провода ВЛ следует рассчитывать для работы в нормальном режиме, исходя из установленных районов по ветру и гололеду в соответствии с II-4-8. Толщины стенки гололеда следует принимать равными: 5 мм - в I и II районах гололедности, 10 мм - в III районе, 15 мм - в IV районе и 20 мм и более в особом районе гололедности.
Величины нормативных скоростей напоров ветра для ВЛ, проходящих в застроенной местности, приведены в табл. II-4-1.
Таблица II-4-1
НОРМАТИВНЫЕ СКОРОСТНЫЕ НАПОРЫ ВЕТРА
Районы СССР по ветру | Скоростной напор ветра, кГ/кв. м | Скорость ветра, м/сек. |
I | 16 | 16 |
II | 21 | 18 |
III | 27 | 21 |
IV | 35 | 24 |
V | 45 | 27 |
VI | 55 | 30 |
VII | 70 | 33 |
Давление ветра на провода следует определять в соответствии с II-5-38.
II-4-10. При расчете ВЛ следует принимать следующее сочетание климатических условий:
1. Высшая температура - t , ветер и гололед отсутствуют.
макс
2. Провода покрыты гололедом, температура минус 5 °C, ветер отсутствует.
3. Низшая температура - t , ветер и гололед отсутствуют.
мин
4. Средняя годовая температура - t , ветер и гололед отсутствуют.
э
5. Нормативный скоростной напор ветра - Q , температура минус 5 °C,
макс
гололед отсутствует <*>.
--------------------------------
<*> Для районов со среднегодовой температурой минус 5 °C и ниже температуру следует принимать равной минус 10 °C.
6. Провода покрыты гололедом, температура минус 5 °C, скоростной напор
ветра 0,25 Q (0,5 V ) <*>. При этом для ВЛ в IV и более районах
макс макс
гололедности следует принимать не менее 14 кГ/кв. м (15 м/сек.).
--------------------------------
<*> Для районов со среднегодовой температурой минус 5 °C и ниже температуру следует принимать равной минус 10 °C.
Величины низшей и высшей температур принимаются по данным фактических наблюдений и округляются до значений, кратных пяти.
II-4-11. Проверка приближения проводов к зданиям, строениям и сооружениям должна производиться из расчета наибольшей скорости ветра и наибольшей температуры.
II-4-12. Для ВЛ могут применяться одно- и многопроволочные провода; применение расплетенных проводов воспрещается.
По условиям механической прочности на ВЛ могут применяться провода с сечениями не менее: алюминиевые - 16 кв. мм, сталеалюминиевые и биметаллические - 10 кв. мм, стальные многопроволочные - 25 кв. мм, стальные однопроволочные - 4 мм (диаметр).
Для ответвлений от ВЛ к вводам в здания допускается применение проводов марок ПСО-3, БА-4, АСВ-1 и АСВ-2.
Применение однопроволочных стальных проводов диаметром более 5 мм и однопроволочных биметаллических проводов диаметром более 6,5 мм не допускается.
Физико-механические характеристики проводов приведены в II-5-44, табл. II-5-4.
II-4-13. Расчет проводов по прочности следует производить в соответствии с II-5-45.
II-4-14. Соединение проводов должно производиться при помощи сварки или соединительных зажимов.
II-4-15. Соединения, подверженные тяжению, должны иметь механическую прочность не менее 90% временного сопротивления провода.
II-4-16. Соединения проводов из разных металлов или разных сечений должны выполняться только на опорах. Указанные соединения не должны испытывать механических усилий.
II-4-17. Крепление проводов на опорах ВЛ должно быть одинарным.
Крепление проводов на штыревых изоляторах следует выполнять проволочными вязками или специальными зажимами.
Провода ответвлений должны иметь на опорах глухое крепление.
II-4-18. Коэффициенты запаса прочности металлических штырей и крюков должны быть не менее 2,5.
II-4-19. На опорах допускается применение любого расположения проводов независимо от района климатических условий.
Нулевой провод, как правило, следует располагать ниже фазных проводов.
Провода наружного освещения, прокладываемые на опорах совместно с проводами ВЛ, могут располагаться под нулевым проводом.
II-4-20. Устанавливаемые на опорах плавкие предохранители должны размещаться ниже проводов.
II-4-21. В I, II и III районах гололедности вертикальное расстояние между проводами на опорах должно быть не менее 40 см, а горизонтальное не менее: 20 см - при пролетах до 30 м и 30 см - при пролетах более 30 м.
В IV и особом районах гололедности указанные вертикальные и горизонтальные расстояния рекомендуется принимать соответственно равными 60 и 40 см.
II-4-22. Горизонтальное расстояние между проводами при спусках на опоре должно быть не менее 15 см.
Расстояние от провода до поверхности опоры, траверсы или других элементов опоры должно быть не менее 5 см.
II-4-23. Коэффициент запаса прочности штыревых изоляторов, т.е. отношение механической нагрузки, разрушающей изолятор, к наибольшей нормативной нагрузке, действующей на него, должен быть не менее 2,5.
II-4-24. В местах ответвлений от ВЛ, скрещивания проводов и т.п., когда требуется крепление на опоре на одном изоляторе нескольких проводов, следует, как правило, применять многошейковые или подставные изоляторы.
Нулевые провода должны быть укреплены на изоляторах.
II-4-25. В сетях с изолированной нейтралью крючья и штыри фазных проводов и арматура железобетонных опор должны быть заземлены, а в сетях с заземленной нейтралью - соединены с нулевым заземленным проводом.
Заземляющий спуск на опоре ВЛ должен быть диаметром не менее 6 мм.
Сопротивление заземляющих устройств должно быть не более 50 ом.
II-4-26. Для защиты людей, находящихся в зданиях, от грозовых перенапряжений в населенных местностях с одноэтажной застройкой на ВЛ, не экранированных высокими зданиями, промышленными дымовыми и другими трубами, высокими деревьями и т.п., должны быть выполнены заземляющие устройства с расстояниями между ними не более: 200 м - для районов с числом грозовых часов в году от 10 до 40 и 100 м - с числом грозовых часов в году более 40, при этом сопротивление заземляющего устройства должно быть не более 30 ом.
Кроме того, заземляющие устройства должны быть выполнены:
1. На опорах с ответвлениями к вводам в помещения, где может быть сосредоточено большое количество людей (школы, ясли, больницы и т.п.) или которые представляют большую хозяйственную ценность (животноводческие помещения, склады, мастерские и пр.).
2. На конечных опорах линий, имеющих ответвления к вводам, при этом наибольшее расстояние от соседнего защитного заземления должно быть не более 100 м для районов с числом грозовых часов в году от 10 до 40 и 50 м - для районов с числом грозовых часов более 40.
К указанным заземляющим устройствам должны быть присоединены элементы опор, перечисленные в II-4-25; эти заземляющие устройства рекомендуется также использовать для повторного заземления нулевого провода.
II-4-27. На ВЛ могут применяться следующие типы опор:
1. Промежуточные опоры, которые устанавливаются на прямых участках трассы ВЛ.
Эти опоры не должны воспринимать при нормальных условиях работы усилий, направленных вдоль ВЛ.
2. Анкерные опоры, которые устанавливаются на пересечениях с различными сооружениями.
Эти опоры требуют жестких и прочных конструкций и воспринимают при нормальных условиях работы усилия от разности тяжения по проводам, направленные вдоль ВЛ.
3. Угловые опоры, которые устанавливаются в местах изменения направления трассы ВЛ.
Эти опоры должны воспринимать при нормальных условиях работы слагающую тяжений проводов смежных пролетов, действующую по биссектрисе внутреннего угла ВЛ.
4. Концевые опоры, которые устанавливаются в начале и в конце ВЛ.
Эти опоры являются опорами анкерного типа и должны воспринимать при нормальных условиях работы ВЛ одностороннее тяжение проводов.
5. Ответвительные опоры, на которых выполняются ответвления от ВЛ.
Ответвительные и перекрестные опоры могут быть всех указанных выше типов.
II-4-28. Опоры независимо от их типа могут выполняться с подкосами или с оттяжками, как многопроволочными, так и однопроволочными.
Оттяжки опор могут прикрепляться к анкерам, установленным в земле, или к каменным, кирпичным, железобетонным и металлическим зданиям и сооружениям.
Стальные оттяжки должны выбираться по расчету, сечение их должно быть не менее 25 кв. мм.
II-4-29. Оттяжки опор ВЛ, закрепленные нижним концом на высоте менее 2,5 м от земли, должны быть либо заземлены с сопротивлением заземляющего устройства не более 10 ом либо изолированы при помощи натяжного изолятора, рассчитанного на напряжение ВЛ и установленного на высоте не менее 2,5 м от земли.
II-4-30. Опоры независимо от их типа должны рассчитываться лишь на механические нагрузки, отвечающие нормальным режимам работы ВЛ:
1. Провода не оборваны и свободны от гололеда.
2. Провода не оборваны и покрыты гололедом.
Для концевых и угловых опор при пролетах, меньших критического, расчет должен производиться также из предположения, что провода свободны от гололеда, температура воздуха низшая, ветер отсутствует.
При расчетах допускается ограничиваться учетом следующих основных нагрузок:
для промежуточных опор - горизонтальной поперечной нагрузки от давления ветра на провода и на конструкцию опоры;
для анкерных опор - горизонтальной поперечной нагрузки от давления ветра на провода и на конструкцию и продольной горизонтальной нагрузки, создаваемой разностью тяжений в проводах смежных пролетов;
для угловых опор - горизонтальной поперечной составляющей нагрузки от тяжения проводов (направленной по оси траверсы) и горизонтальной поперечной нагрузки от действия ветра на провода и конструкции;
для концевых опор - горизонтальной продольной нагрузки от одностороннего тяжения проводов.
II-4-31. Для ВЛ могут применяться железобетонные, деревянные с железобетонными пасынками и деревянные опоры.
II-4-32. Для опор ВЛ необходимо применять бревна, пропитанные антисептиком, из леса III сорта, при этом допускается применение непропитанной лиственницы зимней рубки.
Конусность бревна от комля к верхнему отрубу (сбег бревна) при расчетах следует принимать равной 8 мм на 1 м длины.
II-4-33. Для основных элементов опор (стоек, пасынков, траверс, подкосов) диаметр бревна в верхнем отрубе должен быть не менее 14 см.
Для вспомогательных, не рассчитываемых элементов опор, а также для опор, устанавливаемых дополнительно на ответвлениях к вводам в здания (см. II-4-37), диаметр бревна в верхнем отрубе должен быть не менее 12 см.
II-4-34. Определение размеров заглубления опор должно производиться в зависимости от их высоты, количества укрепленных на опоре проводов, грунтовых условий, а также от способа производства земляных работ.
II-4-35. При установке опор на затапливаемых участках трассы, где возможны размывы грунта, опоры должны быть укреплены путем подсыпки земли и замощения.
II-4-36. При пересечении ВЛ с различными сооружениями, а также с улицами и площадями городов и поселков угол пересечения с ними не нормируется.
II-4-37. Расстояния от проводов при наибольшей стреле провеса до поверхности земли должны быть не менее 6 м.
При пересечении улиц ответвлениями от ВЛ к вводам в здания расстояния от проводов до тротуаров и пешеходных дорожек допускается уменьшить до 3,5 м. При невозможности соблюдения указанных расстояний у здания должна быть установлена дополнительная опора.
II-4-38. При определении расстояний от проводов ВЛ до поверхности земли или воды, а также до различных сооружений при пересечениях с ними следует учитывать наибольшую стрелу провеса проводов без нагрева их электрическим током, которая может получиться в одном из двух расчетных случаев:
1. Провода покрыты гололедом, температура окружающего воздуха минус 5 °C, ветер отсутствует.
2. Температура окружающего воздуха высшая, ветер отсутствует.
II-4-39. Расстояния по горизонтали от проводов при наибольшем их отклонении до зданий и строений должны быть не менее: 1,5 м - от балконов, террас и окон, 1 м - от глухих стен.
Прохождение ВЛ над зданиями не допускается за исключением подходов ответвлений от ВЛ к вводам в здания (см. II-1-65).
II-4-40. Расстояния от опор ВЛ до подземных трубопроводов и надземных колонок различного назначения должны быть не менее приведенных в табл. II-4-7.
Таблица II-4-7
НАИМЕНЬШИЕ РАССТОЯНИЯ ОТ ОПОР ВЛ ДО ПОДЗЕМНЫХ КАБЕЛЕЙ
И ТРУБОПРОВОДОВ И НАДЗЕМНЫХ КОЛОНОК
Наименование объекта сближения | Наименьшие расстояния, м |
Водо-, газо-, паро- и теплопроводы, а также канализационные трубы | 1 |
Пожарные гидранты, колодцы (люки) подземной канализации, водоразборные колонки | 2 |
Бензиновые колонки | 5 |
Кабели | 1 |
II-4-41. Пересечение ВЛ судоходных рек не рекомендуется. В случаях необходимости выполнения такого пересечения ВЛ должны сооружаться в соответствии с требованиями, приведенными в гл. II-5.
При пересечении несудоходных и замерзающих небольших рек, каналов и т.п. расстояния от проводов ВЛ до наивысшего уровня воды должны быть не менее 2 м, а от льда 6 м.
Расстояние от опоры ВЛ по горизонтали до уреза воды должно быть не менее высоты опоры.
II-4-42. При прохождении ВЛ по лесным массивам и зеленым насаждениям вырубка просеки необязательна. При этом вертикальные и горизонтальные расстояния от проводов при наибольшей их стреле провеса или наибольшем отклонении до вершин деревьев, кустов и прочей растительности должны быть не менее 1 м.
II-4-43. При пересечении ВЛ напряжением до 1000 в с ВЛ напряжением выше 1000 в должны выполняться требования, приведенные в II-5-133 - II-5-137, а при параллельном следовании - в II-5-139.
Совместная подвеска на общих опорах проводов ВЛ напряжением до 1000 в с проводами ВЛ напряжением выше 1000 в, а также выполнение пересечений указанных ВЛ на общей опоре должны производиться в соответствии с требованиями, приведенными в II-5-60.
Крюки и штыри опор ВЛ напряжением до 1000 в, ограничивающих пролет пересечения, а также опор, на которых производится совместная подвеска, должны быть заземлены (см. также II-4-25).
II-4-44. Пересечения ВЛ напряжением до 1000 в между собой должны выполняться на перекрестных опорах (см. II-4-27, п. 6).
II-4-45. <*> При пересечении ВЛ с воздушными линиями связи и сигнализации должны быть выполнены следующие требования:
--------------------------------
<*> Параграфы II-4-45 - II-4-52 согласованы с Министерством связи СССР 31 июля 1963 г.
1. Пересечения должны выполняться только в пролете линии, при этом линии связи допускается выполнять проводами или кабелями.
Пересечения ВЛ напряжением не выше 380/220 в с радиотрансляционными линиями допускается выполнять на общих опорах; при этом должны быть выполнены требования, приведенные в II-4-51.
2. Провода ВЛ должны быть расположены над проводами линий связи и сигнализации и иметь двойное крепление; провода ВЛ должны быть многопроволочными с сечениями не менее 35 кв. мм - для алюминиевых проводов, 16 кв. мм - для сталеалюминиевых проводов и 25 кв. мм - для стальных проводов; сращивание проводов в пролетах пересечений не допускается.
3. Расстояние по вертикали от проводов ВЛ при наибольшей стреле провеса (высшая температура воздуха, гололед) до пересекаемых проводов линий связи и сигнализации должно быть не менее 1,25 м.
Расстояние от места пересечения проводов до ближайшей опоры ВЛ должно быть не менее 2 м, но по возможности ближе к опоре ВЛ.
4. Провода линий связи допускается располагать над проводами ВЛ напряжением не выше 380/220 в при условии выполнения следующих требований:
а) расстояние по вертикали между нижним проводом линии связи и верхним проводом ВЛ должно быть не менее 1,25 м;
б) голые провода линий связи должны иметь коэффициент запаса прочности на растяжение при наихудших метеорологических условиях данной местности (гололед или низшая температура) не менее 2,2 для проводов как стальных, так и из цветного металла;
в) изолированные провода линий связи, покрытые атмосферостойкой изоляцией, должны иметь пробивное напряжение изоляции не менее удвоенного рабочего напряжения пересекаемой ВЛ и коэффициент запаса прочности на растяжение при указанных выше наихудших метеорологических условиях данной местности не менее 1,5.
В населенных местностях допускается устройство ответвлений от ВЛ напряжением не более 380/220 в к вводам в здания под линиями связи проводом с атмосферостойкой изоляцией (например, марок АСВ-1 и АСВ-2).
5. Опоры ВЛ, ограничивающие пролет пересечения с линиями связи класса I (см. II-5-140), должны быть анкерного типа; при пересечении всех остальных линий связи опоры допускаются промежуточного типа.
Деревянные опоры ВЛ должны быть с железобетонными пасынками либо усилены дополнительными пасынками из древесины твердых пород (лиственницы) или из сосны, пропитанной антисептиками автоклавным или другим равноценным ему способом.
II-4-46. При пересечении ВЛ напряжением до 1000 в кабелей связи и сигнализации, подвешенных на опорах, должны выполняться требования II-4-52.
II-4-47. При пересечении ВЛ подземных кабельных линий связи и сигнализации должны быть выполнены следующие требования:
1. Расстояние по горизонтали от основания кабельной опоры линий связи и сигнализации до проекции ближайшего провода пересекаемой ВЛ на горизонтальную, плоскость должно быть не менее 5 м.
2. Расстояние от кабелей связи и сигнализации до заземлителя ближайшей опоры ВЛ должно быть не менее: 5 м - в экранированной местности и 25 м - в неэкранированной местности.
3. Расстояние от кабелей связи и сигнализации до незаземленной опоры ВЛ должно быть в застроенной местности не менее 2 м, а в стесненных условиях - не менее 1 м, при этом кабель должен быть проложен в стальной трубе; в незастроенной местности - не менее 5 м.
4. При выборе трассы кабелей связи и сигнализации расстояния от них до ближайшей опоры ВЛ должны по возможности приниматься большими.
II-4-48. При сближении ВЛ с воздушными линиями связи и сигнализации расстояния по горизонтали между крайними проводами этих линий должны быть не менее 2 м, а в стесненных условиях - не менее 1 м.
Во всех остальных случаях расстояние между линиями должно быть не менее высоты наибольшей опоры ВЛ или линии связи.
II-4-49. Сближение ВЛ напряжением до 1000 в с антенными сооружениями передающих радиоцентров, приемными радиоцентрами, выделенными приемными пунктами радиофикации и местных радиоузлов не нормируется.
II-4-50. Расстояния между проводами ответвлений от ВЛ и проводами радиотрансляционных цепей на вводах в здания должны быть не менее 0,6 м; при взаимном расположении проводов ВЛ и радиотрансляционных цепей по вертикали провода ВЛ должны располагаться над проводами радиотрансляционных цепей.
II-4-51. Совместная подвеска на общих опорах проводов ВЛ напряжением не более 380/220 в и проводов радиотрансляционных цепей с номинальным напряжением между проводами не более 360 в допускается при следующих условиях:
1. Расстояния от нижних проводов радиотрансляционных цепей до земли, между радиотрансляционными цепями и их проводами должны соответствовать действующим "Правилам строительства и ремонта воздушных линий связи и радиотрансляционных сетей" Министерства связи СССР.
2. Провода ВЛ должны располагаться над проводами радиотрансляционных цепей; при этом вертикальное расстояние от нижнего провода ВЛ до верхнего провода радиотрансляционной цепи независимо от их взаимного расположения должно быть на опоре не менее 1,5 м, а в пролете 1,0 м; при расположении проводов радиотрансляционной цепи на кронштейнах это расстояние принимается от нижнего провода ВЛ, расположенного на той же стороне, что и провода радиотрансляционной цепи.
3. Работы на ВЛ при совместной подвеске проводов должны производиться в соответствии с требованиями Правил по технике безопасности Министерства связи СССР и Государственного производственного комитета по энергетике и электрификации СССР.
Должны также выполняться требования действующей инструкции Министерства коммунального хозяйства РСФСР о порядке сооружения и эксплуатации ВЛ при совместном использовании опор для проводов различного назначения.
II-4-52. Совместная подвеска на общих опорах проводов ВЛ напряжением до 1000 в в сетях с заземленной нейтралью и кабелей связи и сигнализации допускается при условии выполнения следующих требований:
1. Кабели должны подвешиваться под проводами ВЛ.
2. Расстояние на опоре от нижнего провода ВЛ до кабеля должно быть не менее 1,5 м.
3. Металлические оболочки кабеля должны быть заземлены не более чем через каждые 250 м.
Совместная подвеска на опорах ВЛ в сетях с изолированной нейтралью кабелей связи запрещается.
II-4-53. Совместная подвеска на общих опорах проводов ВЛ напряжением не более 380/220 в и проводов цепей телемеханики допускается при условии, если они принадлежат одному владельцу и соблюдаются требования, приведенные в II-4-51. Во избежание неправильных действий устройств телеуправления при обрывах проводов линий 380/220 в и коротких замыканиях рекомендуется применение кодированных сигналов.
II-4-54. При пересечении и при параллельном следовании ВЛ с железными дорогами, а также с автомобильными дорогами категорий I и II должны выполняться требования, приведенные в II-5-155 - II-5-161 и II-5-162 - II-5-168. Пересечения могут выполняться также при помощи кабельной вставки в ВЛ. Выбор того или другого варианта должен производиться на основе технико-экономических расчетов.
Требования, предъявляемые в этих случаях к воздушным сетям наружного освещения населенных пунктов и территорий промышленных предприятий, приведены в VI-3-36.
II-4-55. При пересечении и сближении ВЛ с автомобильными дорогами провода ВЛ должны быть расположены над дорожными знаками и их несущими тросами на расстоянии не менее 1 м; несущие тросы должны быть заземлены с сопротивлением заземляющего устройства не более 10 ом.
II-4-56. При пересечении и сближении ВЛ с контактными проводами и несущими тросами трамвайных и троллейбусных линий должны быть выполнены следующие требования:
1. ВЛ должны, как правило, располагаться вне зоны, занятой сооружениями контактных сетей, включая опоры.
2. Провода ВЛ должны быть расположены над несущими тросами контактных проводов; провода должны быть многопроволочными с сечениями не менее: 35 кв. мм - для алюминиевых проводов и 16 кв. мм - для стальных и сталеалюминиевых проводов; сращивание проводов в пролетах пересечений не допускается.
3. Расстояние от проводов ВЛ при наибольшей стреле провеса до поверхности земли должно быть не менее: 8 м - при пересечении с трамвайной линией и 9 м - при пересечении с троллейбусной линией. При этом во всех случаях расстояние от проводов ВЛ до несущего троса или контактного провода должно быть не менее 1,5 м.
4. Провода ВЛ должны иметь двойное крепление.
5. Опоры должны быть проверены на обрыв одного провода.
6. Пересечение ВЛ в местах расположения поперечин запрещается.
II-4-57. При пересечении и сближении ВЛ с канатными дорогами и надземными металлическими трубопроводами должны быть выполнены следующие требования:
1. ВЛ может проходить под канатной дорогой; прохождение ВЛ над канатной дорогой не допускается.
2. Канатные дороги должны иметь снизу мостки или сетки для ограждения проводов ВЛ.
3. При пересечении ВЛ канатной дороги или трубопровода расстояние от проводов ВЛ при наибольшей стреле провеса и наибольшем отклонении до ближайших металлических частей должно быть не менее 1 м.
4. При параллельном следовании ВЛ с канатной дорогой или с трубопроводами расстояние от проводов ВЛ до канатной дороги и трубопровода должно быть не менее высоты опоры, а на стесненных участках трассы при наибольшем отклонении проводов - не менее 1 м.
5. При пересечении с ВЛ трубопроводы и металлические конструкции канатных дорог должны быть заземлены с сопротивлением заземляющих устройств не более 10 ом.
II-4-58. При сближении ВЛ с пожаро- и взрывоопасными установками следует руководствоваться требованиями, приведенными в II-5-189; при сближении с аэродромами - в II-5-191.
ВОЗДУШНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ ВЫШЕ 1000 В
--------------------------------
<*> Утверждена Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 29 июня 1963 г.
II-5-1. Настоящая глава Правил распространяется на воздушные линии электропередачи напряжением выше 1000 в и до 500 кв, выполненные голыми проводами.
Настоящие Правила не распространяются на электрические воздушные линии, сооружение которых определяется специальными правилами, нормами и постановлениями (контактные сети электрифицированных железных дорог, трамвая, троллейбуса, сигнальные линии автоблокировки и т.д.).
Кабельные вставки в воздушную линию электропередачи должны выполняться в соответствии с требованиями, приведенными в гл. II-3.
II-5-2. Воздушной линией электропередачи (ВЛ) называется устройство для передачи и распределения электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным при помощи изоляторов и арматуры к опорам или кронштейнам и стойкам на инженерных сооружениях (мостах, путепроводах и т.п.).
За начало и конец ВЛ принимаются линейные порталы распределительных устройств.
II-5-3. Нормальным режимом ВЛ называется работа при необорванных проводах и тросах.
Аварийным режимом ВЛ называется работа при полностью или частично оборванных проводах или тросах.
Монтажным режимом ВЛ называется работа в условиях монтажа опор, проводов и тросов.
II-5-4. Населенной местностью настоящими Правилами называются территории городов, поселков, деревень, промышленных и сельскохозяйственных предприятий, портов, пристаней, железнодорожных станций, общественных парков, бульваров, пляжей в границах их перспективного развития на 10 лет.
Ненаселенной местностью называются незастроенные местности, хотя бы и частично посещаемые людьми, доступные для транспорта и сельскохозяйственных машин. Огороды, сады, местности с отдельными редко стоящими строениями и временными сооружениями рассматриваются так же, как ненаселенные местности.
Труднодоступной местностью называется местность, недоступная для транспорта и сельскохозяйственных машин.
II-5-5. Расчет проводов ВЛ должен производиться по методу допустимых напряжений, а расчет изоляторов и арматуры - по методу разрушающих нагрузок. Нормативные нагрузки определяются в соответствии с настоящими Правилами.
Расчет опор и фундаментов ВЛ производится по методу расчетных предельных состояний в соответствии со Строительными Нормами и Правилами (СНиП).
II-5-6. На ВЛ должна выполняться транспозиция проводов для ограничения несимметрии токов и напряжений. На ВЛ напряжением 110 - 500 кв длиной более 100 км должны выполняться полные циклы транспозиции длиною не более 300 км. На ВЛ с треугольным расположением проводов длина цикла не ограничивается.
На двухцепных ВЛ схемы транспозиции должны быть одинаковыми.
На участках ВЛ длиной менее 100 км транспозиция проводов выполняется непосредственно на шинах подстанций.
II-5-7. Для обслуживания ВЛ необходимо предусматривать ремонтно-механизированные станции (РМС) с гаражами, мастерскими и жилищно-коммунальными сооружениями.
Очередность сооружения РМС, оснащенность их механизмами и количество обслуживающего персонала должны предусматриваться для энергетического района в целом, исходя из размеров существующих и строящихся сетей, с учетом перспективы их развития на ближайшие 5 лет.
РМС необходимо размещать в пунктах сосредоточения ВЛ по согласованию с соответствующими энергоуправлениями.
Специальных монтерских и линейных пунктов вдоль строящихся ВЛ, за исключением проходящих в труднодоступной местности и в особо гололедных районах, сооружать не требуется; необходимость их сооружения, а также количество линейного персонала для них в каждом отдельном случае должны быть обоснованы.
II-5-8. Объем жилых помещений РМС устанавливается, исходя из расчета одного электромонтера на каждые 25 и одного мастера на каждые 300 условных единиц ВЛ, а для ВЛ, проходящих в труднодоступной местности, - соответственно на каждые 19 и 230 условных единиц <*>.
--------------------------------
<*> Условные единицы установлены Постановлением Госкомитета Совета Министров СССР по вопросам труда и зарплаты и Секретариата ВЦСПС от 22 ноября 1960 г. N 237/7.
Количество транспортных средств и механизмов предусматривается из расчета одной единицы на каждые 75 - 100 условных единиц ВЛ напряжением 35 кв и выше и на каждые 300 - 350 условных единиц ВЛ напряжением 20 кв и ниже. Указанные пределы протяженности ВЛ на одну машину выбираются в зависимости от напряжения ВЛ, материала опор, рельефа местности и степени проходимости трассы.
II-5-9. РМС должны быть оснащены специальными линейными машинами и вездеходным транспортом, обеспечивающим проезд вдоль трассы ВЛ в любое время года, инструментом, приспособлениями, такелажем и аварийным резервом оборудования и материалов, а также радио или телефонной связью с сетевым районом и ремонтными бригадами.
Линейные автомашины должны иметь оборудование для связи (радио, высокочастотная связь и т.п.) с РМС и с сетевым районом.
II-5-10. РМС и специальные монтерские и линейные пункты должны быть оборудованы, как правило, одним видом связи между этими пунктами и сетевым районом или РМС.
II-5-11. К ВЛ напряжением 110 кв и выше должен быть обеспечен в любое время года подъезд на возможно близкое расстояние, но не далее чем 0,5 км от трассы ВЛ.
Для проезда вдоль трассы ВЛ напряжением 110 кв и выше и для подъезда к ним должна быть расчищена от насаждений, пней, камней и т.п. полоса земли шириной не менее 2,5 м. Исключения допускаются лишь на участках ВЛ:
1. Проходящих по топким болотам и сильно пересеченной местности, где проезд невозможен. В этих случаях необходимо выполнять вдоль трассы ВЛ пешеходные тропки с мостиками шириной не менее 0,4 м или насыпные земляные дорожки шириной не менее 0,8 м.
2. Занятых под садовые и другие ценные культуры и снегозащитные насаждения вдоль железных и шоссейных дорог.
II-5-12. Опоры ВЛ должны по возможности устанавливаться в отдалении от русел рек с интенсивным размывом берегов с учетом возможных перемещений русел и затопляемости района, а также вне мест, где могут быть потоки дождевых и других вод, ледоходы и пр. (овраги, селевые потоки, поймы рек и т.д.).
При невозможности отдаления опор ВЛ от указанных мест должны быть выполнены мероприятия для защиты их от повреждений (специальные фундаменты, укрепление берегов, откосов, склонов, устройство водоотводных канав, ледорезов или иных сооружений и т.п.).
Наибольший горизонт ледохода и уровня высоких (паводковых) вод принимается с обеспеченностью 2% (повторяемость 1 раз в 50 лет) для ВЛ напряжением 330 кв и ниже и 1% (повторяемость 1 раз в 100 лет) или по историческому наблюденному уровню, при наличии соответствующих данных, для ВЛ напряжением 500 кв.
II-5-13. При прохождении ВЛ с деревянными опорами по лесам, сухим болотам и другим местам, где возможны низовые пожары, для защиты опор должны быть предусмотрены противопожарные меры путем химического или другого способа уничтожения и очистки от травы и кустарника площадки радиусом 2 м вокруг каждой опоры, а также путем применения на этих участках железобетонных пасынков, при этом расстояние от земли до нижнего торца стойки должно быть не менее 1 м.
Установка деревянных опор ВЛ напряжением 110 кв и выше в грунтах, где возможны торфяные пожары, не рекомендуется.
II-5-14. На опорах ВЛ должны быть следующие постоянные знаки:
1. Порядковый номер - на всех опорах.
2. Номер ВЛ или ее условное обозначение - на всех опорах участков трассы с параллельно идущими линиями; на двухцепных опорах, кроме того, должна быть обозначена соответствующая цепь.
3. Расцветка фаз - на концевых опорах и на опорах, где меняется расположение проводов.
4. Предупредительные плакаты на высоте 2,5 - 3 м от земли - на всех опорах в населенной местности.
При прохождении ВЛ по ненаселенной местности предупредительные плакаты допускается устанавливать через опору.
II-5-15. Металлические опоры и подножники, выступающие металлические части железобетонных опор и все металлические детали деревянных и железобетонных опор ВЛ должны быть защищены от коррозии путем оцинковки или окраски стойким покрытием.
II-5-16. При установке опор на железобетонных фундаментах (сваи и подножники) или на монолитных бетонных фундаментах на анкерных болтах устанавливаются гайки и контргайки с последующей раскерновкой резьбы болта на глубину не менее 3 мм.
Колодцы анкерных болтов в фундаментах опор после установки опоры должны быть залиты цементным раствором.
II-5-17. В соответствии с "Правилами светоограждения и маркировки препятствий на территории СССР", в целях обеспечения безопасности полетов самолетов, опоры ВЛ, которые по своему расположению или высоте представляют препятствие для полетов самолетов, должны иметь сигнальное освещение (светоограждение) и дневную маркировку (окраску), выполненные в соответствии с нижеследующим:
1. В каждом ряду светоограждения опоры должно устанавливаться не менее двух огней, размещенных на двух внешних сторонах опоры, работающих одновременно, или по одному с надежной автоматической заменой в случае перегорания с тем, чтобы световой сигнал на каждом уровне можно было наблюдать со всех направлений.
2. Осветительная арматура сигнального освещения и способ ее установки должны обеспечить видимость их пилоту:
а) для аэродромных препятствий - в любой вертикальной плоскости от зенита до 30° ниже горизонта;
б) для линейных препятствий - в любой вертикальной плоскости от зенита до 5° ниже горизонта.
3. Питание сигнального освещения в зависимости от конкретных условий производится либо от местных источников электроэнергии, либо путем емкостного отбора мощности от основной ВЛ.
4. Для обеспечения удобного и безопасного обслуживания предусматриваются площадки у мест размещения сигнальных огней и оборудования и лестницы для доступа к этим площадкам. При этом следует использовать площадки и лестницы, имеющиеся на опорах ВЛ.
5. Управление сигнальным освещением опор ВЛ, расположенных у аэродромов, осуществляется с центрального поста аэродрома.
При расположении опор ВЛ с сигнальным освещением в пунктах, где отсутствует дежурный персонал, предусматривается автоматическое управление огнями либо допускается их круглосуточное горение. Должна быть предусмотрена возможность отключения сигнального освещения в особых условиях.
по скоростным напорам ветра
6. Для целей дневной маркировки опоры с сигнальным освещением следует красить по всей высоте в два цвета - черной и желтой краской полосами шириной, в зависимости от высоты опоры, от 2 до 15 м, наклонными к горизонту под углом 45°, причем число полос каждого цвета должно быть не менее трех.
7. Определение, к какому роду препятствий относится конкретная опора ВЛ, выявление высоты установки сигнального освещения для аэродромных препятствий, а также прочие необходимые согласования осуществляются в соответствии с II-5-191.
II-5-18. Для определения мест повреждений на ВЛ напряжением 110 кв и выше должны быть предусмотрены специальные приборы, устанавливаемые на подстанциях.
При прохождении этих ВЛ в районах, где может быть гололед с толщиной стенки 15 мм и более, рекомендуется предусматривать устройства, сигнализирующие появление гололеда.
II-5-19. Для ВЛ с толщиной стенки гололеда 20 мм и более, а также в местах с частыми образованиями гололеда или изморози, сочетающихся с сильными ветрами, рекомендуется предусматривать плавку гололеда на проводах и тросах электрическим током.
При обеспечении плавки гололеда без перерыва электроснабжения электроустановок потребителей допускается уменьшение на 15 мм нормативной толщины стенки гололеда. При этом, однако, расчетная толщина стенки гололеда должна приниматься не менее 15 мм.
II-5-20. При сооружении ВЛ в районах с большими отложениями гололеда, сильными ветрами, лавинами, оползнями, камнепадами, болотами и т.п. необходимо при проектировании предусматривать по возможности обходы особенно неблагоприятных мест, что должно быть обосновано сравнительными технико-экономическими расчетами.
Во всех остальных случаях трасса ВЛ должна выбираться по возможности кратчайшей.
II-5-21. Определение расчетных климатических условий для расчета и выбора конструкции ВЛ должно производиться в соответствии с картами климатического районирования, уточненными в случае необходимости на основании данных, полученных в результате обработки материалов многолетних наблюдений над скоростью ветра, интенсивностью и удельным весом гололедно-изморозевых отложений и температурой воздуха в зоне трассы сооружаемой ВЛ.
Отступление от карт районирования должно быть в каждом отдельном случае обосновано.
При обработке данных наблюдений должно быть учтено влияние микроклиматических особенностей на интенсивность гололедообразования и на скорость ветра как за счет природных условий (пересеченный рельеф местности, высота над уровнем моря, наличие больших озер и водохранилищ, направление ветра, степень залесенности и т.п.), так и за счет существующих или проектируемых инженерных сооружений (плотины и водосбросы, пруды-охладители, полосы сплошной застройки и т.п.).
II-5-22. Наибольшие нормативные величины скоростного напора ветра и толщина стенки гололедно-изморозевых отложений определяются, исходя из их повторяемости 1 раз в 15 лет - для ВЛ напряжением 500 кв, 1 раз в 10 лет - для ВЛ 110 - 330 кв и 1 раз в 5 лет - для ВЛ 35 кв и ниже.
II-5-23. Скоростной напор ветра на провода ВЛ определяется по высоте расположения приведенного центра тяжести всех проводов.
Высота расположения приведенного центра тяжести проводов определяется по формуле:
2
h = h - - f,
пр ср 3
где h - средняя высота крепления проводов к изоляторам на опоре, м;
ср
f - стрела провеса провода, условно принимаемая наибольшей (при высшей температуре или гололеде без ветра), м.
Скоростной напор ветра на тросы определяется по высоте расположения центра тяжести тросов.
При расположении приведенного центра тяжести на высоте до 15 м в качестве нормативного принимается скоростной напор ветра, отнесенный к высоте 10 м. При высоте более 15 м скоростной напор определяется по зонам в соответствии с табл. II-5-3.
II-5-24. Величины наибольших нормативных скоростных напоров на высоте 10 м от земли должны определяться в соответствии с картой районирования территории СССР по скоростным напорам ветра (см. рис. II-5-1) и должны быть не менее величин, приведенных в табл. II-5-1.
Таблица II-5-1
Районы СССР по ветру | Скоростной напор ветра, кГ/кв. м (скорость ветра, ~ м/сек.) с повторяемостью | ||
1 раз в 5 лет | 1 раз в 10 лет | 1 раз в 15 лет | |
I | 27 (21) | 40 (25) | 55 (30) |
II | 35 (24) | 40 (25) | 55 (30) |
III | 45 (27) | 50 (29) | 55 (30) |
IV | 55 (30) | 65 (32) | 70 (33) |
V | 70 (33) | 80 (36) | 85 (37) |
VI | 85 (37) | 100 (39) | 105 (41) |
VII | 100 (40) | 115 (43) | 125 (45) |
Для ВЛ напряжением до 20 кв, при высоте крепления проводов от земли менее 12 м, приведенные в таблице величины скоростных напоров ветра могут быть снижены на 15% (уменьшение величины скорости ветра на 7%).
Наибольшие нормативные скоростные напоры ветра, кГ/кв. м, должны быть округлены до значения целого числа.
II-5-25. Гололедные нагрузки на провода и тросы определяются, исходя из толщины стенки гололеда, приведенного к цилиндрической форме с удельным весом 0,9 г/куб. см.
Величины нормативной толщины стенки гололеда, приведенные к высоте 10 м от земли, определяются в соответствии с картой районирования территории СССР по гололеду (см. рис. II-5-2) и должны быть не менее величин, приведенных в табл. II-5-2.
Таблица II-5-2
НОРМАТИВНАЯ ТОЛЩИНА СТЕНКИ ГОЛОЛЕДА
ДЛЯ ВЫСОТЫ 10 ММ НАД ПОВЕРХНОСТЬЮ ЗЕМЛИ
Районы СССР по гололеду | Нормативная толщина стенки гололеда (мм) с повторяемостью | |
1 раз в 5 лет | 1 раз в 10 лет | |
I | 5 | 5 |
II | 5 | 10 |
III | 10 | 15 |
IV | 15 | 20 |
Особый | 20 и более | более 22 |
Нормативная толщина стенки гололеда с повторяемостью 1 раз в 15 лет должна определяться на основании обработки данных фактических наблюдений.
Толщину стенки гололеда в особо гололедных районах также следует принимать по фактическим наблюдениям с округлением до 1 мм.
ВЛ напряжением 500 кв должны рассчитываться на толщину стенки гололеда не менее 10 мм, а ВЛ остальных напряжений - не менее 5 мм.
II-5-26. Расчетные температуры воздуха принимаются по данным фактических наблюдений одинаковыми независимо от напряжения ВЛ и округляются до значений, кратных пяти.
II-5-27. Для участков ВЛ, сооружаемых в застроенной местности, наибольший нормативный скоростной напор ветра допускается уменьшить на 30% (уменьшение скорости ветра на 16%), если средняя высота окружающих зданий составляет не менее 2/3 высоты опор. Такое же уменьшение скоростного напора ветра допускается для ВЛ, трасса которых защищена от поперечных ветров (например, в лесных массивах заповедников, в горных долинах и ущельях и т.п.).
На ВЛ напряжением 20 кв и ниже, при учете указанного в данном параграфе понижения скоростного напора ветра, требования, приведенные в II-5-24 о дополнительном снижении скоростного напора, не распространяются.
II-5-28. Для участков ВЛ, находящихся в местах с сильными ветрами (высокий берег больших рек, резко выделяющаяся над окружающей местностью возвышенность, большие переходы, прибрежная полоса больших озер и водохранилищ в пределах 3 - 5 км), при отсутствии данных наблюдений наибольший нормативный скоростной напор ветра следует увеличивать на 40% (увеличение скорости ветра на 18%) по сравнению с принятым для данного района.
II-5-29. Для участков ВЛ в горных районах, в местах, резко выделяющихся над окружающим рельефом (вершины гор и хребтов, перевалы), а также при пересечении долин и ущелий, открытых для сильных ветров, наибольший нормативный скоростной напор ветра при отсутствии данных наблюдений следует принимать равным 75 кГ/кв. м (35 м/сек.).
II-5-30. Для больших переходов и участков ВЛ, проходящих по плотинам гидроэлектростанций и вблизи прудов-охладителей и т.п., при отсутствии данных наблюдений следует принимать толщину стенки гололеда на 5 мм больше, чем для всей линии.
II-5-31. При расчете ВЛ для работы в нормальном режиме следует принимать следующие сочетания климатических условий:
1. Высшая температура t , ветер и гололед отсутствуют.
макс
2. Провода и тросы покрыты гололедом, температура минус 5 °C, ветер
отсутствует.
3. Низшая температура t , ветер и гололед отсутствуют.
мин
4. Среднегодовая температура t , ветер и гололед отсутствуют.
э
5. Наибольший нормативный скоростной напор ветра Q , температура
макс
минус 5 °C <*>, гололед отсутствует.
6. Провода и тросы покрыты гололедом, температура минус 5 °C <*>,
скоростной напор ветра 0,25 Q (0,5 v ), но не менее 14 кГ/кв. м (15
макс макс
м/сек.), при толщине стенки гололеда 15 мм и более.
--------------------------------
<*> Для районов со среднегодовой температурой минус 5 °C и ниже температуру следует принимать равной минус 10 °C.
В отдельных районах СССР, где отмечены или где можно ожидать повышенных скоростей ветра при гололеде, а также сочетаний значительных скоростей ветра с большими размерами гололедно-изморозевых отложений с объемным весом менее 0,9 г/куб. см, нормативные значения скоростного напора ветра и толщины стенки гололеда должны быть приняты в соответствии с данными о фактически наблюдаемых размерах гололеда и скорости ветра при гололеде.
II-5-32. При расчете ВЛ для работы в аварийном режиме следует принимать следующие сочетания климатических условий:
1. Провода и тросы покрыты гололедом, температура минус 5 °C, ветер отсутствует.
2. Низшая температура t , ветер и гололед отсутствуют.
мин
3. Среднегодовая температура t , ветер и гололед отсутствуют.
э
II-5-33. При расчете приближений токоведущих частей к элементам опор ВЛ и сооружений следует принимать следующие сочетания климатических условий:
1. При рабочем напряжении: наибольший нормативный скоростной напор
ветра Q , температура минус 5 °C.
макс
2. При атмосферных перенапряжениях: температура +15 °C, скоростной напор ветра 6,25 кГ/кв. м (10 м/сек.).
3. При внутренних перенапряжениях: температура t , скоростной напор
э
ветра Q = 0,27 Q (v = 0,52 v ).
макс макс
Размеры угловых опор промежуточного типа должны дополнительно проверяться на следующие условия:
1. Низшая температура t , ветер и гололед отсутствуют.
мин
2. Провода покрыты гололедом, температура минус 5 °C, скоростной напор ветра в соответствии с II-5-31, п. 6.
II-5-34. При расчете ВЛ должна производиться проверка их по условиям монтажа на следующие сочетания климатических условий: температура минус 15 °C, скоростной напор ветра 6,25 кГ/кв. м, гололед отсутствует.
II-5-35. При расчете проводов и тросов на ветровые нагрузки направление ветра следует принимать под углом 90° к ВЛ.
При расчете опор следует принимать наиболее неблагоприятное направление ветра на провода и опоры.
II-5-36. Нормативное давление ветра на провода и тросы для каждого расчетного режима определяется по формуле:
где Р - нормативное давление ветра на провода, кГ;
- нормативный скоростной напор ветра, кГ/кв. м;
- скорость ветра на данной высоте, м/сек.;F - площадь диаметрального сечения, кв. м;
С - коэффициент лобового сопротивления, принимаемый: для проводов и
x
тросов диаметром 20 мм и более - 1,1; для проводов и тросов диаметром менее
20 мм и для всех проводов и тросов, покрытых гололедом - 1,2;
- коэффициент, учитывающий неравномерность скорости ветра по пролету ВЛ, принимаемый:при скоростном напоре ветра до 27 кГ/кв. м - 1; при 40 кГ/кв. м - 0,85;
при 55 кГ/кв. м - 0,75; при 76 кГ/кв. м и более - 0,7; промежуточные значения определяются интерполяцией;
- угол между направлением ветра и осью ВЛ.II-5-37. При определении климатических условий для больших переходов через реки и водные пространства с пролетами более 500 м должны выполняться следующие требования:
1. При определении давления ветра на провода и тросы устанавливаются зоны по высоте. В пределах каждой зоны нормативный скоростной напор ветра принимается неизменным и определяется путем умножения нормативного скоростного напора ветра первой зоны на коэффициенты, приведенные в табл. II-5-3.
Таблица II-5-3
Зоны по высоте, м | Коэффициенты |
До 15 <*> | 1 |
более 15 до 25 | 1,35 |
" 25 до 35 | 1,57 |
" 35 до 45 | 1,8 |
" 45 до 55 | 1,87 |
" 55 до 65 | 1,94 |
" 65 до 75 | 2,0 |
" 75 до 100 | 2,1 |
--------------------------------
<*> В зоне до 15 м нормативный скоростной напор ветра принимается равным скоростному напору на высоте 10 м.
2. Отсчет высоты следует производить от меженного уровня реки или нормального горизонта водохранилища.
3. Провода и тросы для перехода, состоящего из одного пролета, рассчитываются на нормативный скоростной напор ветра для зоны, соответствующей расположению приведенного центра тяжести проводов или тросов, по формуле:
где
и
- высота крепления тросов или средняя высота крепления проводов к изоляторам на опорах, м.
и - высота крепления тросов или средняя высота крепления проводов к изоляторам на опорах, м.4. Приведенная высота, определяющая зону, по которой вычисляется нормативный скоростной напор ветра для перехода, состоящего из нескольких пролетов, определяется по формуле:
где
,
,
- высоты приведенных центров тяжести проводов или тросов над меженью реки или нормальным горизонтом водохранилища в каждом из пролетов, м;
, , - высоты приведенных центров тяжести проводов или тросов над меженью реки или нормальным горизонтом водохранилища в каждом из пролетов, м; l , l , l - длины отдельных пролетов, м.
1 2 n
II-5-38. ВЛ могут выполняться с одним или несколькими проводами в фазе; в последнем случае фаза называется расщепленной.
Диаметр проводов, их сечение и количество в фазе, а также расстояние между проводами расщепленной фазы определяются расчетом.
II-5-39. По условиям механической прочности на ВЛ должны применяться многопроволочные провода и тросы сечениями не менее: алюминиевые - 35 кв. мм, сталеалюминиевые и стальные - 25 кв. м (см. также II-5-118, II-5-124, II-5-142, II-5-159, II-5-164, II-5-171, II-5-181).
II-5-40. Для ВЛ напряжением 35 кв и ниже допускается применять сталеалюминиевые провода сечением 16 кв. м и алюминиевые - сечением 25 кв. мм.
II-5-41. Для сталеалюминиевых проводов рекомендуется следующая область применения:
1. Марка АСО сечением
- при толщине стенки гололеда до 20 мм;
- при толщине стенки гололеда до 20 мм;2. Марка АС сечением
- при толщине стенки гололеда до 20 мм.
- при толщине стенки гололеда до 20 мм.3. Марка АСУ всех сечений - при толщине стенки гололеда более 20 мм.
По условиям потерь на корону, при отметках до 1000 м над уровнем моря рекомендуется принимать одиночные провода диаметром не менее 11,3 мм (АС - 70) для ВЛ напряжением 110 кв; 15,2 мм (АС - 120) для 150 кв; 21,6 мм (АСО - 240) - для 220 кв; расщепленные 2 x 21,6 мм (2 x АСО - 240) и одиночные 33,1 мм (АСО - 600) - для 330 кв; расщепленные 3 x 27,2 мм (3 x АСО - 400) и 2 x 37,1 мм (2 x АСО - 700) - для 500 кв.
При выборе проводов ВЛ помимо потерь на корону должны быть учтены высокочастотные помехи в линии и радиопомехи.
II-5-42. Для ВЛ напряжением 330 - 500 кв может применяться различное количество проводов в фазе при условии, что напряжение электрического поля будет не более 28 кв/см. Большие величины напряженности могут быть приняты лишь на основании специального исследования.
II-5-43. Сечение грозозащитного троса, выбранное по механическому расчету, должно быть проверено на термическую устойчивость при однофазном коротком замыкании на концевой опоре ВЛ. На участках с изолированным креплением троса (см. II-5-78) проверка на термическую устойчивость не производится.
II-5-44. При расчете проводов и тросов ВЛ следует руководствоваться их физико-механическими характеристиками, приведенными в табл. II-5-4.
1. При наибольшей внешней нагрузке.
2. При низшей температуре и отсутствии внешних нагрузок.
3. При среднегодовой температуре и отсутствии внешних нагрузок.
Допустимые напряжения проводов и тросов для этих условий приведены в табл. II-5-5.
II-5-46. Напряжения, возникающие в высших точках крепления проводов, должны быть не более 105% величин, приведенных в табл. II-5-5. Исключение составляют большие переходы, где увеличение напряжения не допускается.
П-5-47. При подвеске проводов и тросов на блоках или роликах должны учитываться дополнительные напряжения в проводах и тросах от их перегиба.
II-5-48. При сооружении ВЛ в местах, где длительным опытом эксплуатации установлено разрушение сталеалюминиевых проводов от коррозии (морские побережья, соленые озера, химические предприятия и т.п.), следует применять специальные сталеалюминиевые провода, защищенные от коррозии.
Таблица II-5-4
Марка и сечение | Приведенная нагрузка от собственного веса, кГ/м·кв.·мм | Модуль упругости Е, кГ/кв. мм | Температурный коэффициент линейного удлинения,  | Временное сопротивление провода и троса в целом разрыву  , кГ/кв. м |
Алюминиевые | -3 2,75 · 10 | 3 6,3 · 10 | -6 23 · 10 | 15 или 16 <*> |
Стальные: | ||||
ПСО | -3 7,85 · 10 | 3 20 · 10 | -6 12 · 10 | 55 |
ПС и ПМС | -3 8,0 · 10 | 3 20 · 10 | -6 12 · 10 | 65 или 70 <**> |
Тросы (канаты) | -3 8,0 · 10 | 3 20 · 10 | -6 12 · 10 | 120 <***> |
Сталеалюминиевые: | ||||
АС - сечением 10 кв. мм | -3 3,2 · 10 | 3 7,65 · 10 | -6 20,1 · 10 | 24 |
АС - сечением от 16 до 95 кв. мм | -3 3,47 · 10 | 3 8,25 · 10 | -6 19,2 · 10 | 25 |
АС - сечением 120 кв. мм и более | -3 3,56 · 10 | 3 8,45 · 10 | -6 18,9 · 10 | 29 |
АСО всех сечений | -3 3,39 · 10 | 3 7,85 · 10 | -6 19,8 · 10 | 27 |
АСУ всех сечений | -3 3,73 · 10 | 3 8,90 · 10 | -6 18,3 · 10 | 31 |
--------------------------------
<*> 15 кГ/кв. мм при диаметре проволок более 2,5 мм и 16 кГ/кв. мм при диаметре проволок 2,5 мм и менее.
<**> 65 кГ/кв. мм при диаметре проволок более 1,8 мм и 70 кГ/кв. мм при диаметре проволок 1,8 мм и менее.
Таблица II-5-5
ВРЕМЕННОГО СОПРОТИВЛЕНИЯ ПРОВОДА
Марка и сечение провода и троса | Допустимое напряжение, % временного сопротивления провода и троса | ||
при наибольшей внешней нагрузке | при низшей температуре | при среднегодовой температуре | |
Алюминиевые | 50 <*> | 50 <*> | 30 |
Стальные: | |||
ПСО всех сечений | 40 | 40 | 35 |
ПС, ПМС и тросы всех сечений | 50 | 50 | 35 |
Сталеалюминиевые: | |||
АС, АСО и АСУ - всех сечений | 42 <**> | 37 | 25 |
--------------------------------
<*> Для ВЛ с проводами сечением до 95 кв. мм в населенной местности и в местах пересечений с различными сооружениями допустимое напряжение следует принимать равным 40% временного сопротивления провода.
<**> Для ВЛ со сталеалюминиевыми проводами при толщине стенки гололеда более 20 мм допускается повышение напряжения до 60% временного сопротивления провода при наибольших гололедных нагрузках.
При отсутствии данных эксплуатации ширину прибрежной полосы, к которой относится указанное требование, следует принимать равной 5 км, а полосы от химических предприятий - 1,5 км.
II-5-49. Провода и тросы ВЛ должны быть защищены от вибрации независимо от способа их крепления в следующих случаях:
1. В пролетах длиной более 120 м, если напряжение в проводах и тросах при среднегодовой температуре составляет более:
4 кГ/кв. мм - для алюминиевых проводов;
6 кГ/кв. мм - для сталеалюминиевых проводов сечением до 95 кв. мм;
5 кГ/кв. мм - для сталеалюминиевых проводов сечением 120 кв. мм и более;
20 кГ/кв. мм - для стальных проводов и тросов.
2. При пересечении больших рек, водоемов и т.п. с переходными пролетами длиной более 500 м независимо от напряжения в проводах и тросах.
Применение защиты от вибрации не требуется для участков ВЛ, защищенных от поперечных ветров (например, при прохождении линии вдоль горной долины, в лесных массивах и т.п.).
Защита от вибрации также не требуется для ВЛ с расщеплением фазы на три провода, если напряжение в проводах при среднегодовой температуре не более 6,75 кГ/кв. мм и расстояние между распорками, соединяющими все три провода (группами распорок), составляет не более 60 м.
II-5-50. Провода расщепленной фазы в пролетах и петлях анкерных опор должны быть раскреплены дистанционными распорками.
II-5-51. На ВЛ может применяться любое расположение проводов на опоре. На ВЛ напряжением 35 кв и выше с вертикальным расположением проводов необходимо смещение их по горизонтали.
Для ВЛ при толщине стенки гололеда 15 и 20 мм при прочих равных условиях должно отдаваться предпочтение горизонтальному расположению проводов; при толщине стенки гололеда более 20 мм следует применять только горизонтальное расположение проводов.
II-5-52. Расстояния между проводами ВЛ должны выбираться по условиям работы их в пролете, а также по допустимым изоляционным расстояниям между проводами и элементами опоры, принимаемым в соответствии с II-5-33 и II-5-83.
II-5-53. При горизонтальном расположении проводов расстояния между проводами ВЛ напряжением 35 кв и выше по условиям их сближения в пролете должны быть не менее величин, приведенных в табл. II-5-6.
Таблица II-5-6
НАИМЕНЬШИЕ РАССТОЯНИЯ МЕЖДУ ПРОВОДАМИ ВЛ
ПРИ ГОРИЗОНТАЛЬНОМ РАСПОЛОЖЕНИИ ПРОВОДОВ
Напряжение ВЛ, кв | При толщине стенки гололеда, мм | Наименьшие расстояния между проводами, см, при пролетах между опорами, м | |||||||
150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | ||
35 | 5 - 10 | 250 | 250 | 275 | 300 | 325 | 350 | - | - |
15 - 20 | 300 | 300 | 325 | 350 | 375 | 400 | - | - | |
110 | 5 - 10 | 300 | 350 | 350 | 350 | 400 | 400 | 450 | 450 |
15 - 20 | 350 | 350 | 400 | 400 | 450 | 450 | 500 | 500 | |
150 | 5 - 10 | 350 | 350 | 400 | 400 | 450 | 450 | 500 | 500 |
15 - 20 | 400 | 400 | 450 | 450 | 500 | 500 | 550 | 650 | |
220 | 5 - 10 | - | - | 450 | 450 | 500 | 500 | 550 | 550 |
15 - 20 | - | - | 500 | 500 | 550 | 550 | 600 | 600 | |
330 | 5 - 10 | - | - | 550 | 550 | 600 | 600 | 650 | 650 |
500 | 10 - 20 | - | - | 650 | 650 | 700 | 700 | 750 | 750 |
II-5-54. При вертикальном расположении проводов расстояния между ними на опоре по вертикали для ВЛ напряжением 35 кв и выше должны быть не менее: 250 см - для ВЛ напряжением 35 кв; 300 см - для 110 кв, 375 см - для 150 кв, 500 см - для 220 кв и 550 см - для 330 кв. При этом должны быть предусмотрены горизонтальные смещения соседних проводов на опоре не менее приведенных в табл. II-5-7.
Для опор с вертикальным расположением проводов при толщине стенки
гололеда 10 мм и более расстояния между проводами ВЛ в пролете должны быть
проверены на сближение отклоненных проводов при скоростном напоре ветра,
равном 0,25 Q , а также на подскок в вертикальной плоскости нижнего
макс
провода по отношению к верхнему, при отсутствии ветра.
Эти проверки на сближение проводов в пролете выполняются по следующей схеме: верхний провод во всех пролетах покрыт гололедом, нижний соседний провод покрыт гололедом также во всех пролетах, кроме среднего пролета, на котором сохраняется 25% нагрузки от гололеда.
Расстояния между верхним и нижним отклоненными проводами должны быть не менее: 25 см - для ВЛ напряжением 35 кв, 50 см - для ВЛ 110 кв, 75 см - для ВЛ 150 кв, 100 см - для ВЛ 220 кв и 130 см - для ВЛ 330 кв.
При подскоке верхний провод в пролете должен быть выше нижнего, а наименьшие расстояния между ними принимаются равными 60% приведенных выше.
Таблица II-5-7
Напряжение ВЛ, кв | Наименьшие горизонтальные смещения, см | |
при толщине стенки гололеда 5 - 10 мм | при толщине стенки гололеда 15 - 20 мм | |
35 | 50 | 70 |
110 | 70 | 120 |
150 | 100 | 150 |
220 | 150 | 200 |
330 | 200 | 250 |
II-5-55. В отдельных районах СССР, где наблюдается пляска проводов, для ВЛ с вертикальным расположением проводов расстояния между ними должны быть не менее:
1. По вертикали: 3 м - для ВЛ напряжением 35 кв, 4 м - для ВЛ 110 кв, 5 м - для ВЛ 150 кв, 6 м - для ВЛ 220 кв и 7 м - для ВЛ 330 кв.
2. По горизонтали: по табл. II-5-7, как при толщине стенки гололеда 15 - 20 мм.
II-5-56. Расстояния между тросом и проводом по вертикали, а также горизонтальное смещение троса по отношению к проводу определяются из условия работы проводов и тросов в пролете в соответствии с требованиями, приведенными в II-5-54.
Для ВЛ напряжением 500 кв расстояние по вертикали между тросом и проводом должно быть не менее 700 см, а горизонтальное смещение - не менее 400 см.
При выборе расстояния между тросом и проводом следует руководствоваться также требованиями, приведенными в II-5-76 и II-5-77.
II-5-57. Расстояния между проводами одноцепных ВЛ напряжением 35 кв с одностоечными опорами, а также ВЛ напряжением 20 кв и ниже по условиям их сближения в пролете должны быть не менее величин, приведенных в табл. II-5-8.
Таблица II-5-8
НАИМЕНЬШИЕ РАССТОЯНИЯ МЕЖДУ ПРОВОДАМИ ВЛ 35 КВ И НИЖЕ
Характеристика ВЛ | Толщина стенки гололеда, мм | Наименьшие расстояния между проводами (см) при любом расположении проводов | ||||||||
при пролетах между опорами, м | ||||||||||
30 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | ||
ВЛ со штыревыми изоляторами напряжением: | ||||||||||
до 3 - 6 кв | 5 - 10 | 50 | 50 | 80 | 80 | 90 | 100 | 110 | 130 | 150 |
15 - 20 | 80 | 80 | 100 | 125 | 150 | 175 | - | - | - | |
10 - 20 кв | 5 - 10 | 80 | 80 | 80 | 80 | 100 | 110 | 130 | 150 | 175 |
15 - 20 | 100 | 100 | 125 | 150 | 175 | 200 | - | - | - | |
35 кв | 5 - 10 | 100 | 100 | 100 | 100 | 125 | 150 | 175 | 200 | 225 |
15 - 20 | 150 | 150 | 175 | 200 | 225 | 250 | - | - | - | |
ВЛ с подвесными изоляторами напряжением 20 - 35 кв | 5 - 10 | - | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 250 |
15 - 20 | - | 175 | 200 | 225 | 250 | 275 | 300 | - | - | |
II-5-58. На двухцепных опорах ВЛ расстояния на опоре между ближайшими проводами разных цепей одного напряжения по условиям работы проводов в пролете должны быть не менее: 200 см - для ВЛ напряжением до 20 кв со штыревыми изоляторами, 250 см - для ВЛ 35 кв со штыревыми и 300 с подвесными изоляторами, 400 см - для ВЛ 110 кв, 500 см - для ВЛ 150 кв, 600 см - для ВЛ 220 кв и 650 см - для ВЛ 330 кв.
II-5-59. Для обеспечения безопасного подъема на опору под напряжением расстояния от проводов и арматуры до ствола металлических и железобетонных опор или до оси стойки деревянных опор при неотклоненном положении проводов должны быть не менее: 1,5 м - для ВЛ напряжением до 110 кв, 2 м - для ВЛ 150 кв, 2,5 м - для ВЛ 220 кв, 3,5 м - для 330 кв и 4,5 м - для ВЛ 500 кв. Указанные расстояния учитывают отклонение проводов ветром со скоростным напором 6,25 кГ/кв. м.
II-5-60. Провода ВЛ разных напряжений могут располагаться на общих опорах при любом сочетании цепей по напряжениям в следующих случаях:
1. ВЛ всех напряжений выше 1 кв.
2. ВЛ 35 кв и ниже, включая ВЛ напряжением ниже 1000 в, при этом последние должны выполняться по расчетным условиям для ВЛ высшего напряжения.
Цепи ВЛ более высокого напряжения должны располагаться выше цепей низшего напряжения или по другую сторону опоры.
Расстояния между цепями ВЛ разных напряжений должны приниматься в соответствии с требованиями для ВЛ более высокого напряжения.
В сетях с изолированной нейтралью напряжением 35 - 0,4 кв, имеющих участки совместной подвески с ВЛ более высокого напряжения, наведенное напряжение на нейтрали при нормальном режиме сети не должно превышать 10% фазного напряжения сети более низкого напряжения.
В сетях с заземленной нейтралью, подверженных влиянию ВЛ более высокого напряжения, специальных требований в отношении наведенного напряжения не предъявляется.
II-5-61. На ВЛ напряжением 110 кв и выше должны применяться только подвесные изоляторы; на ВЛ напряжением 35 кв и ниже могут применяться как подвесные изоляторы, так и штыревые.
II-5-62. Мокроразрядные и импульсные разрядные напряжения штыревых изоляторов для ВЛ напряжением 6 - 35 кв должны быть не менее приведенных в табл. II-5-9.
Таблица II-5-9
МОКРОРАЗРЯДНЫЕ И ИМПУЛЬСНЫЕ НАПРЯЖЕНИЯ ШТЫРЕВЫХ ИЗОЛЯТОРОВ
Разрядное напряжение изоляторов | Номинальное напряжение ВЛ, кв | ||||
6 | 10 | 20 | 35 | ||
металлические и железобетонные опоры | деревянные опоры | ||||
Мокроразрядные напряжения,  | 28 | 34 | 57 | 100 | 78 |
50-процентные импульсные напряжения,  | 63 | 90 | 140 | 210 | 180 |
II-5-63. Количество подвесных изоляторов для ВЛ, проходящих на высоте до 1000 м над уровнем моря, определяется исходя из величин мокроразрядных напряжений, которые должны быть не менее приведенных в табл. II-5-10.
Таблица II-5-10
МОКРОРАЗРЯДНЫЕ НАПРЯЖЕНИЯ ДЛЯ ГИРЛЯНД ИЗОЛЯТОРОВ ВЛ
Номинальное напряжение ВЛ, кв | 20 | 35 | 110 | 150 | 220 | 330 | 500 |
Мокроразрядные напряжения,  | 57 | 78 | 215 | 295 | 430 | 555 | 750 |
Количество изоляторов в поддерживающих гирляндах ВЛ на металлических и железобетонных опорах, выбранное в соответствии с табл. II-5-10, должно быть увеличено на один изолятор в сетях 20 - 330 кв и на два в сетях напряжением 500 кв. На ВЛ 20 - 220 кв с деревянными опорами количество изоляторов в гирляндах не увеличивается.
Для наиболее распространенных типов изоляторов количество их в поддерживающих гирляндах приведено в табл. II-5-11.
Таблица II-5-11
ВЛ С МЕТАЛЛИЧЕСКИМИ И ЖЕЛЕЗОБЕТОННЫМИ ОПОРАМИ
Типы изоляторов <*> | Количество изоляторов, шт. | |||||||
Номинальное напряжение ВЛ, кв | ||||||||
до 10 | 20 | 35 | 110 | 150 | 220 | 330 | 500 | |
П-4,5 (ПФ-6а) | 1 | 3 | 3 | 7 | 9 | 13 | 17 | - |
ПМ-4,5 (ПФ-6) | 1 | 3 | 3 | 7 | 10 | 14 | 19 | - |
ПС-4,5 | 1 | 3 | 3 | 7 | 9 | 13 | 19 | - |
П-7 (ПФ-9,5) | - | - | 3 | 7 | 9 | 12 | 16 | 22 |
П-8,5 (ПФ-11) | - | - | 3 | 6 | 8 | 11 | 14 | 20 |
П-11 (ПФ-14,5) | - | - | - | - | - | 11 | 14 | 19 |
--------------------------------
Количество изоляторов в гирляндах ВЛ напряжением 330 и 500 кв предусмотрено с учетом применяемой на этих гирляндах защитной арматуры.
На ВЛ напряжением 20 - 220 кв с деревянными опорами количество изоляторов в гирлянде принимается на один меньше, чем это рекомендуется по табл. II-5-11.
II-5-64. При выборе количества подвесных изоляторов в гирлянде следует руководствоваться также нижеследующим:
1. Количество подвесных изоляторов всех типов в натяжных гирляндах ВЛ напряжением до 110 кв следует увеличивать на один изолятор по сравнению с рекомендуемым для поддерживающих гирлянд.
На ВЛ напряжением 150 кв и выше количество изоляторов в натяжной и поддерживающей гирляндах принимается одинаковым.
2. На переходных опорах высотой более 40 м количество подвесных изоляторов в гирлянде следует увеличивать по сравнению с принятыми на остальных опорах этой ВЛ:
а) на 1 изолятор - при защите перехода трубчатыми разрядниками;
б) на 1 изолятор на каждые 10 м высоты опоры сверх 40 м - при защите перехода тросами.
3. Для ВЛ напряжением до 150 кв, проходящих на высоте более 1000 м и до 2500 м над уровнем моря, а также для ВЛ напряжением 220 - 500 кв, проходящих на высоте более 1000 м и до 2000 м, количество изоляторов в гирляндах должно быть дополнительно увеличено на один изолятор по сравнению с приведенными в п. п. 1 и 2 настоящего параграфа и в II-5-63.
Количество и типы изоляторов для ВЛ, проходящих в местах, где изоляция подвержена загрязнению (вблизи промышленных предприятий, морских побережий и соленых озер), должны выбираться с учетом местных условий.
II-5-65. Коэффициенты запаса прочности изоляторов, т.е. отношение
механической нагрузки, разрушающей штыревые изоляторы, или гарантированной
электромеханической прочности подвесных изоляторов к наибольшей нормативной
нагрузке, действующей на изоляторы, должны быть при работе ВЛ в
нормальном режиме не менее 2,7, а при среднегодовой температуре (t ),
э
отсутствии гололеда и ветра не менее 5 <*>; в аварийном режиме для
подвесных изоляторов ВЛ напряжением 500 кв - не менее 2 и для ВЛ остальных
напряжений - не менее 1,8.
--------------------------------
<*> В случаях, когда коэффициент запаса 5 для ВЛ напряжением 500 кв не может быть выдержан, допускается впредь до выпуска изоляторов типа П-16 (ПФ-20) или ПС-20 принимать коэффициент 4,6.
Усилия, действующие на изоляторы в аварийном режиме, определяются в соответствии с II-5-98 - II-5-100.
II-5-66. Крепление проводов к подвесным изоляторам следует производить при помощи поддерживающих или натяжных зажимов. Из натяжных зажимов предпочтение следует отдавать зажимам, не требующим разрезания провода. Крепление проводов к штыревым изоляторам следует производить проволочными вязками или специальными зажимами.
II-5-67. Поддерживающие зажимы могут быть глухими, с заделкой ограниченной прочности и выпадающими. На больших переходах может применяться свободная подвеска проводов и тросов на блоках, а также в специальных зажимах.
II-5-68. Для проводов разных фаз на одной и той же опоре, а также проводов одной и той же фазы на разных опорах могут применяться поддерживающие зажимы разного типа (глухие зажимы, зажимы с заделкой ограниченной прочности и выпадающие зажимы).
В местах с толщиной стенки гололеда более 20 мм и на участках ВЛ, где возможно "ложное" срабатывание зажима (места со значительной разностью отметок установки опор или величин смежных пролетов и прочие), а также в местах, труднодоступных для ремонта (топкие болота, пойма реки и т.п.), и в случаях, когда провод может выпасть из зажима на конструкции металлических или железобетонных опор, применение выпадающих зажимов не допускается.
II-5-69. Крепление грозозащитных тросов к промежуточным опорам, как правило, выполняется глухими поддерживающими зажимами, а к анкерным - натяжными зажимами.
II-5-70. Соединение проводов или троса следует производить при помощи специальных зажимов; при этом в каждом пролете ВЛ допускается не более одного соединения на каждый провод или трос; исключения см. в II-5-118, II-5-124, II-5-135, II-5-142, II-5-164, II-5-171 и II-5-181.
Прочность заделки проводов и тросов в соединительных и натяжных зажимах должна быть не менее 90% временного сопротивления провода или троса <*>.
--------------------------------
<*> До 1 января 1966 г. разрешается применять соединительные и натяжные зажимы, выпускаемые в настоящее время для всех проводов марок АСО и АСУ и имеющие прочность заделки несколько меньше 0,9 принятых настоящими Правилами.
Для обеспечения надежного электрического контакта в местах установки соединителя концы проводов рекомендуется соединять сваркой.
II-5-71. Коэффициент запаса прочности линейной арматуры, крюков и
штырей, т.е. отношение механической разрушающей нагрузки к наибольшей
нормативной нагрузке, воспринимаемой арматурой, крюками и штырями, должен
быть при работе ВЛ в нормальном режиме не менее 2,5, а при среднегодовой
температуре (t ), отсутствии гололеда и ветра - не менее 4,5; в аварийном
э
режиме для ВЛ напряжением 500 кв - не менее 1,9 и для ВЛ остальных
напряжений - не менее 1,7.
Усилия, действующие на арматуру в аварийном режиме, определяются в соответствии с II-5-98 - II-5-100.
II-5-72. ВЛ напряжением 110 - 500 кв с металлическими и железобетонными опорами по всей длине должны быть защищены от прямых ударов молнии тросами.
Сооружение ВЛ 110 - 330 кв без тросов допускается:
.При отсутствии данных о среднегодовой продолжительности гроз можно пользоваться картой районирования территории СССР по числу грозовых часов в году (см. рисунок ниже).
II-5-73. Для ВЛ напряжением до 20 кв специальной защиты от грозовых перенапряжений не требуется.
ВЛ напряжением 35 - 220 кв с деревянными опорами, как правило, не должны защищаться тросами.
Отдельные металлические и железобетонные опоры ВЛ до 35 кв и другие места с ослабленной изоляцией должны защищаться трубчатыми разрядниками или, при наличии АПВ, искровыми промежутками, а на ВЛ 110 - 220 кв защита ослабленной изоляции осуществляется только трубчатыми разрядниками.
II-5-74. ВЛ напряжением 35 кв с металлическими и железобетонными опорами в сетях с малым током замыкания на землю не должны защищаться тросами, однако опоры этих ВЛ должны быть заземлены в соответствии с требованиями, приведенными в II-5-86 и II-5-92.
II-5-75. Защита подходов ВЛ к подстанциям должна выполняться в соответствии с требованиями, приведенными в гл. IV-2.
II-5-76. При выполнении защиты ВЛ от грозовых перенапряжений тросами следует, кроме того, руководствоваться нижеследующим:
1. Одностоечные металлические и железобетонные опоры должны быть защищены одним тросом с углом защиты не более 30°.
2. На металлических опорах с горизонтальным расположением проводов с двумя тросами угол защиты по отношению к внешним проводам должен быть не более 20°, а при толщине стенки гололеда 15 мм и более - 30°.
3. На железобетонных опорах портального типа, независимо от толщины стенки гололеда, также допускается увеличение угла защиты по отношению к внешним проводам до 30°.
4. При защите ВЛ двумя тросами расстояние между ними должно быть не более 5-кратного превышения тросов над проводами.
II-5-77. Расстояния по вертикали между тросом и проводом ВЛ в середине пролета, без учета отклонения их ветром, по условиям защиты от грозовых перенапряжений должны быть не менее: 2 м - при длине пролета 100 м, 3,2 м - при 150 м, 4 м - при 200 м, 5,5 м - при 300 м, 7 м - при 400 м, 8,5 м - при 500 м, 10 м - при 600 м, 11,5 м - при 700 м, 13 м - при 800 м, 14,5 м - при 900 м, 16 м - при 1000 м, 18 м - при 1200 м и 21 м - при 1500 м.
При промежуточных значениях длин пролетов приведенные данные определяются интерполяцией.
II-5-78. Крепление тросов на всех опорах ВЛ напряжением 220 - 500 кв должно производиться при помощи изолятора, шунтированного искровым промежутком размером 40 мм. На каждом анкерном участке длиной до 10 км тросы заземляются в одной точке путем устройства специальных перемычек на анкерной опоре.
При большей длине анкерных пролетов количество точек заземления в пролете выбирается таким, чтобы при наибольшей величине продольной электродвижущей силы, наводимой в тросе при коротких замыканиях на ВЛ, не происходил пробой искровых промежутков на ВЛ.
ВЛ напряжением 220 - 330 кв на подходе к подстанции длиною 2 - 3 км и ВЛ 500 кв на подходе длиною 5 км, если тросы не используются для емкостного отбора или связи, следует заземлять на каждой опоре.
На всех ВЛ напряжением 150 кв и ниже изолированное крепление троса производится только на металлических и железобетонных анкерных опорах.
II-5-79. В случае применения стального троса сечением 50 кв. мм и менее на участке ВЛ, где ток короткого замыкания более 15 ка, заземление троса должно выполняться с установкой перемычки, шунтирующей зажим.
II-5-80. На ВЛ с деревянными опорами портального типа расстояние между фазами по дереву должно быть не менее: 5 м для ВЛ напряжением 220 кв, 4,5 м - для 150 кв, 4 м - для 110 кв, 3 м - для 35 кв. На ВЛ с одностоечными опорами 35 кв расстояние по дереву может быть уменьшено до 2,5 м.
В отдельных случаях для ВЛ 110 - 220 кв допускается при наличии обоснований (небольшие токи короткого замыкания, районы со слабой грозовой деятельностью, реконструкция и т.п.) уменьшение указанных расстояний и применение их, как для ВЛ напряжением на одну ступень ниже.
Применение металлических траверс на деревянных опорах не рекомендуется.
II-5-81. Кабельные вставки в ВЛ должны быть защищены от грозовых перенапряжений трубчатыми или вентильными разрядниками, установленными по обоим концам кабеля. Зажим для заземления разрядника должен быть присоединен к металлическим оболочкам кабеля.
II-5-82. На больших переходах ВЛ через реки, ущелья и т.п. при отсутствии на опорах троса должны устанавливаться трубчатые разрядники.
II-5-83. Для ВЛ, проходящих на высоте до 1000 м над уровнем моря, изоляционные расстояния по воздуху между проводами и арматурой, находящейся под напряжением, и заземленными частями опор должны быть не менее приведенных в табл. II-5-12.
Таблица II-5-12
МЕЖДУ ТОКОВЕДУЩИМИ И ЗАЗЕМЛЕННЫМИ ЧАСТЯМИ ВЛ
Расчетные условия при выборе изоляционного промежутка | Наименьшие изоляционные расстояния (см) при напряжении ВЛ, кв | |||||||
до 10 | 20 | 35 | 110 | 150 | 220 | 330 | 500 | |
По атмосферным перенапряжениям: | ||||||||
а) для штыревых изоляторов | 15 | 25 | 35 | - | - | - | - | - |
б) для подвесных изоляторов серий "П" | 20 | 40 | 45 | 115 | 150 | 200 | 260 | 320 |
в) для подвесных изоляторов серий "ПМ" и "ПС" | 20 | 35 | 40 | 100 | 140 | 200 | 260 | 320 |
По внутренним перенапряжениям | 10 | 15 | 30 | 80 | 110 | 160 | 215 | 300 |
По наибольшему рабочему напряжению | - | 7 | 10 | 25 | 35 | 55 | 80 | 115 |
При прохождении ВЛ в горных районах величины наименьших изоляционных расстояний по внутренним перенапряжениям и наибольшему рабочему напряжению должны быть увеличены по сравнению с табл. II-5-12 на 1% на каждые 100 м выше 1000 м над уровнем моря.
II-5-84. Наименьшие расстояния между проводами ВЛ в местах их пересечения между собой при транспозиции, ответвлениях при переходе с одного расположения проводов на другое должны быть не менее приведенных в табл. II-5-13.
Таблица II-5-13
НАИМЕНЬШИЕ РАССТОЯНИЯ МЕЖДУ ФАЗАМИ ВЛ
Расчетные условия | Наименьшие расстояния между фазами (см) при напряжении ВЛ, кв | |||||||
до 10 | 20 | 35 | 110 | 150 | 220 | 330 | 500 | |
По атмосферным перенапряжениям | 20 | 45 | 50 | 135 | 175 | 250 | 310 | 400 |
По внутренним перенапряжениям | 22 | 33 | 44 | 100 | 140 | 200 | 280 | 420 |
По рабочему напряжению | - | 15 | 20 | 45 | 60 | 95 | 140 | 200 |
II-5-85. Дополнительные требования к защите от грозовых перенапряжений ВЛ при пересечении ими различных сооружений приведены в II-5-138, II-5-145, II-5-156, II-5-174.
1. Железобетонные, металлические и деревянные опоры всех типов ВЛ всех напряжений, на которых подвешен трос или установлены устройства грозозащиты.
2. Железобетонные и металлические опоры:
а) ВЛ напряжением 35 кв в сетях с малыми токами замыкания на землю;
б) ВЛ напряжением 3 - 20 кв только в населенных местностях.
II-5-87. Сопротивления заземляющих устройств опор ВЛ при токах промышленной частоты в летнее время должны быть не более приведенных в табл. II-5-14, при этом для ВЛ, защищенных тросами, сопротивления измеряются при отсоединенном тросе.
Таблица II-5-14
Удельное сопротивление земли, ом·см | Сопротивление заземляющего устройства, ом |
До  | До 10 |
Более  до  | До 15 |
Более  до  | До 20 |
Более  | До 30 |
Для опор высотой более 40 м на участках ВЛ, защищенных тросами, сопротивления заземляющих устройств должны быть в 2 раза меньшими по сравнению с приведенными в табл. II-5-14.
II-5-88. При прохождении ВЛ в местностях с глинистыми, суглинистыми, супесчаными и т.п. грунтами с удельным сопротивлением
и не содержащими агрессивных вод следует использовать арматуру железобетонных фундаментов в качестве естественных заземлителей без дополнительной укладки или в сочетании с укладкой искусственных заземлителей (см. также II-5-89).
и не содержащими агрессивных вод следует использовать арматуру железобетонных фундаментов в качестве естественных заземлителей без дополнительной укладки или в сочетании с укладкой искусственных заземлителей (см. также II-5-89).В грунтах с более высоким удельным сопротивлением естественная проводимость железобетонных фундаментов, опор и пасынков не должна учитываться, а требуемая табл. II-5-14 величина сопротивления заземляющего устройства должна обеспечиваться только применением искусственных заземлителей.
ВЛ напряжением до 35 кв с металлическими и железобетонными опорами, проходящими в ненаселенной местности, в грунтах с удельным сопротивлением
сопротивление заземляющего устройства не нормируется и обеспечивается естественными заземлителями.
сопротивление заземляющего устройства не нормируется и обеспечивается естественными заземлителями.II-5-89. Железобетонные фундаменты могут быть использованы в качестве естественных заземлителей (исключение см. II-5-158), если:
1. Обмазка битумом железобетонных фундаментов не предусматривается.
2. Осуществлена металлическая связь между анкерными болтами и арматурой подножника.
Измерения проводимости железобетонных фундаментов должны производиться не ранее, чем через два месяца после их установки.
II-5-90. В качестве заземляющих спусков железобетонных опор следует использовать все элементы ненапряженной продольной арматуры, которые должны быть металлически соединены между собой и с заземлителем.
В стойках с предварительно напряженной арматурой к токоподводящим частям должно быть присоединено количество струн или стержней, необходимое по условиям нагрева при протекании токов короткого замыкания.
Стержни арматуры, используемые для заземления, должны проверяться на термическую устойчивость при протекании токов короткого замыкания и допустимом температурном перепаде 60 °C.
Оттяжки железобетонных опор должны использоваться в качестве заземляющих спусков дополнительно к арматуре, при этом свободный конец тросов оттяжек должен присоединяться к рабочей части оттяжки при помощи специального зажима.
Тросы и детали крепления изоляторов к траверсе должны быть металлически соединены с заземляющим спуском или с заземленной арматурой железобетонных опор, имеющих видимое соединение с заземляющим устройством.
II-5-91. Сечение каждого из заземляющих спусков на опоре ВЛ должно быть не менее 35 кв. мм, а для однопроволочных - диаметр не менее 10 мм. На ВЛ с деревянными опорами рекомендуется болтовое соединение заземляющих спусков; на металлических и железобетонных опорах соединение заземляющих спусков может быть выполнено как сварным, так и болтовым.
II-5-92. Заземляющие устройства ВЛ, как правило, должны находиться на глубине не менее 0,5 м, а в пахотной земле - 1 м. В случае установки опор в скальных грунтах допускается прокладка лучевых заземлителей непосредственно под разборным слоем над скальными породами, при толщине слоя не менее 0,1 м. При меньшей толщине этого слоя или его отсутствии рекомендуется прокладка заземлителей по поверхности с заливкой их цементным раствором.
II-5-93. На ВЛ могут применяться следующие типы опор: промежуточные, анкерные, угловые, концевые, транспозиционные и специальные. Опоры могут быть одноцепные и многоцепные.
Промежуточные опоры могут быть жесткой или гибкой конструкции; анкерные и концевые опоры должны быть жесткими.
Анкерные опоры могут быть нормальной и облегченной конструкций.
Угловые опоры могут быть промежуточными и анкерными; последние могут быть нормальной облегченной конструкции.
Все типы опор, вне зависимости от места установки, могут выполняться как с оттяжками, так и без них.
II-5-94. Анкерные опоры применяются в местах, определяемых условиями работы и монтажа ВЛ.
Анкерные опоры облегченной конструкции могут применяться на углах поворота ВЛ и на пересечениях с различными объектами, когда по условиям эксплуатации промежуточные опоры не обеспечивают необходимой надежности.
Угловые опоры анкерного типа должны применяться на ВЛ, проходящих в горной местности, а также при углах поворота ВЛ более 20° в особых районах по гололеду.
II-5-95. На ВЛ с проводами сечением до 185 кв. мм при креплении их выпадающими зажимами, а также при смешанном креплении проводов (на одной и той же опоре) глухими и выпадающими зажимами расстояние между анкерными опорами должно быть не более 5 км, а при сечениях проводов более 185 кв. мм - не более 10 км.
При креплении проводов глухими зажимами, зажимами с заделкой ограниченной прочности и на штыревых изоляторах расстояние между анкерными опорами не нормируется и устанавливается в зависимости от условий трассы.
II-5-96. Опоры рассчитываются на нагрузки при нормальных и аварийных режимах ВЛ.
На опорах ВЛ со штыревыми изоляторами в местах пересечений с различными сооружениями вместо вязок следует применять глухое крепление проводов, при этом опоры должны быть проверены на нагрузки аварийного режима.
Опоры анкерного типа должны быть проверены на разность тяжений проводов и тросов, возникающую вследствие неравенства величин приведенных пролетов по обе стороны опоры.
Двухцепные опоры во всех режимах должны быть проверены на условия, когда смонтирована только одна цепь.
II-5-97. Для нормального режима ВЛ опоры рассчитываются на следующие
условия:
1. Провода и тросы не оборваны и свободны от гололеда, скоростной
напор ветра Q
макс.
2. Провода и тросы не оборваны и покрыты гололедом, скоростной напор
ветра 0,25 Q
макс.
Опоры анкерного типа, а также угловые опоры промежуточного типа рассчитываются также и для режима при низшей температуре.
Концевые опоры рассчитываются на условия одностороннего тяжения всех проводов и тросов (со стороны подстанции или со стороны смежного с переходом пролета - провода и тросы не смонтированы).
II-5-98. Для аварийного режима ВЛ промежуточные опоры с подвесными гирляндами должны рассчитываться на условные усилия при обрыве тех проводов и тросов, которые дают наибольший изгибающий или крутящий момент на опору.
Расчет производится на следующие условия:
Оборваны провод или провода одной фазы (при любом числе проводов на опоре); тросы не оборваны.
Оборван один трос; провода не оборваны.
При этом весовые нагрузки на провода и тросы следует принимать по среднеэксплуатационным условиям (в режиме без гололеда и без ветра).
При расчете опор, за исключением деревянных опор ВЛ напряжением 35 - 150 кв, допускается учитывать поддерживающее действие необорванных проводов и тросов.
Нормативное тяжение при обрыве провода, закрепленного в глухом зажиме, для ВЛ с нерасщепленными проводами принимается равным следующим условным величинам:
1. Для опор жесткого типа (металлических свободно стоящих опор, опор из любого материала на оттяжках и других типов жестких опор):
с проводами сечением до 185 кв. мм - 0,5 Т ;
макс
с проводами сечением 240 кв. мм и более - 0,4 Т ;
макс
2. Для железобетонных свободно стоящих опор гибкого типа:
с проводами сечением до 185 кв. мм - 0,3 Т ;
макс
с проводами сечением 240 кв. мм и более - 0,25 Т .
макс
3. Для деревянных свободно стоящих опор:
с проводами сечением до 185 кв. мм - 0,25 Т ;
макс
с проводами сечением от 240 до 400 кв. мм - 0,2 Т ;
макс
с проводами сечением 500 кв. мм и более - 0,15 Т ,
макс
где Т - наибольшее нормативное тяжение провода или проводов одной
макс
фазы.
4. Для других типов опор (опор из новых материалов, металлических гибких опор и т.п.) нормативное тяжение принимается с коэффициентами, определяемыми в зависимости от гибкости рассчитываемых опор в пределах, указанных в п. п. 1 - 3.
5. Промежуточные опоры на больших переходах следует рассчитывать на полное редуцированное тяжение в режиме наибольшего тяжения проводов.
Нормативное тяжение при обрыве провода, закрепленного в глухом зажиме, для ВЛ с расщепленными проводами определяется так же, как для ВЛ с нерасщепленными проводами, с введением коэффициента 0,8 - при расщеплении на 2 провода, 0,7 - на 3 провода и 0,6 - на 4 провода.
При применении средств, ограничивающих нагрузку на промежуточную опору (выпадающие зажимы, зажимы с ограниченной прочностью заделки, свободная подвеска на блоках, а также другие мероприятия), расчет следует производить на нагрузки, возникающие при использовании этих средств.
Нормативное тяжение при обрыве троса принимается равным 0,5 Т , где
макс
Т - наибольшее тяжение троса.
макс
6. При учете поддерживающего действия необорванных проводов и тросов расчет производится на действие нагрузки в режиме без гололеда и ветра при среднегодовой температуре. Промежуточные деревянные опоры ВЛ напряжением 35 - 150 кв на обрыв троса не рассчитываются.
II-5-99. При аварийном режиме промежуточные опоры с креплением проводов на штыревых изоляторах при помощи проволочной вязки следует рассчитывать на нормативное тяжение одного провода, но не более 150 кГ.
II-5-100. При аварийном режиме работы ВЛ анкерные, анкерно-угловые и концевые опоры должны рассчитываться на обрыв тех проводов и тросов, которые дают наибольший изгибающий или крутящий момент на опору.
Расчет должен производиться на следующие условия:
1. Оборваны провода одной фазы, одного пролета при любом числе цепей на опоре; тросы не оборваны (анкерные опоры облегченные).
2. Оборваны провода двух фаз одного пролета при любом числе цепей на опоре; тросы не оборваны (анкерные и концевые опоры нормальные).
3. Оборван один трос одного пролета; провода не оборваны (для всех опор).
Нагрузки анкерных, анкерно-угловых, концевых и других опор анкерного типа как при нерасщепленных, так и при расщепленных проводах в фазе определяются в режиме гололеда с дополнительной проверкой по схеме обрыва при низшей температуре для пролетов, меньших критического.
II-5-101. Опоры анкерного типа должны проверяться на следующие монтажные условия:
1. В одном из пролетов при любом числе проводов на опоре смонтирована лишь одна цепь, тросы не смонтированы.
2. В одном из пролетов на опоре смонтированы тросы, провода не смонтированы.
Сочетание климатических условий при проверке принимается в соответствии с II-5-34.
При проверке на монтажные условия (подъем опор, монтаж проводов и тросов) в случае необходимости предусматривается временное усиление отдельных элементов опор и установка временных оттяжек.
II-5-102. Траверсы и тросостойки всех опор ВЛ должны проверяться на нагрузки, соответствующие способу монтажа, принятого проектом с учетом составляющих от усилий тягового троса и веса поднимаемых проводов (или грозозащитных тросов) и гирлянд изоляторов, а также на дополнительные нагрузки от веса монтажных приспособлений и монтера с инструментом.
Указанные нагрузки принимаются приложенными в месте крепления гирлянды. Нормативный вес монтажных приспособлений и монтера с инструментом принимается равным:
250 кг - для ВЛ напряжением 500 кв;
150 кг - для ВЛ напряжением до 330 кв с подвесными изоляторами и промежуточными опорами и 200 кг - с анкерными опорами;
100 кг - для ВЛ при штыревых изоляторах.
II-5-103. На ВЛ напряжением 110 кв и выше, являющихся единственными источниками электроснабжения, конструкции опор должны допускать производство ремонтных работ без снятия напряжения (см. II-5-59).
II-5-104. Двухцепные и трехцепные гирлянды на анкерных и анкерных угловых опорах ВЛ должны иметь раздельное крепление к опоре.
II-5-105. Напряжения при обрыве проводов и грозозащитных тросов, возникающие в оттяжках и тросах, поддерживающих опоры, должны быть не более 70% временного сопротивления материала оттяжек и тросов.
II-5-106. Конструкция металлических опор ВЛ должна обеспечивать возможность удобного подъема на опору обслуживающего персонала.
На металлических опорах наклон уголков решетки к горизонту должен приниматься не более 30°, а при больших углах наклона следует предусматривать специальные ступеньки.
Элементы решетки опоры, за исключением горизонтальных элементов диафрагм, следует рассчитывать на нагрузку от веса человека, нормативная величина которой равна 100 кг.
Опоры с подвеской верхнего провода на высоте более 40 м должны быть снабжены лестницами для подъема на опору; при этом каждая секция ствола опоры должна иметь площадку с ограждением.
Ограждения должны быть также на траверсах этих опор.
При устройстве на опорах для подъема лестниц или скоб они должны начинаться с высоты не менее 3 м от земли.
II-5-107. На стволах железобетонных опор должна быть заводская маркировка, указывающая допустимую нагрузку и шифр.
II-5-108. Для изготовления деревянных опор ВЛ следует применять сосну и лиственницу. Для ВЛ напряжением 35 кв и ниже допускается также применение ели и пихты, за исключением траверс и пасынков.
Для опор ВЛ необходимо применять бревна, пропитанные антисептиком, из леса не ниже третьего сорта; допускается применение железобетонных пасынков, а также непропитанных бревен из лиственницы зимней рубки.
Все горизонтально и наклонно расположенные торцы стоек и пасынков опор рекомендуется защищать "крышками" (из шифера, жести, толя и т.п.).
Элементы опор могут изготовляться как из круглого, так и из пиленого леса; рекомендуется выполнять сопряжения опор без врубок.
II-5-109. Для основных элементов опор (стоек, пасынков, траверс) диаметр бревен в верхнем отрубе должен быть не менее: 18 см - для ВЛ напряжением 110 кв и выше и 16 см - для ВЛ напряжением 35 кв и ниже. Для вспомогательных элементов ВЛ всех напряжений диаметр бревен в верхнем отрубе должен быть не менее 14 см.
Конусность бревна от комля к верхнему отрубу (сбег бревна) при расчетах следует принимать 8 мм на 1 м длины.
II-5-110. При прохождении ВЛ по ненаселенной местности наименьшие сечения проводов должны приниматься в соответствии с II-5-39; соединения их выполняются в соответствии с II-5-70.
II-5-111. Расстояния по вертикали от проводов ВЛ до поверхности земли при нормальном режиме работы должны быть не менее: 6 м - для ВЛ напряжением до 110 кв, 6,5 м - для ВЛ 150 кв, 7 м - для ВЛ 220 кв, 7,5 м - для ВЛ 330 кв и 8 м - для ВЛ 500 кв.
В труднодоступной местности указанные расстояния могут быть соответственно уменьшены на 1 м, а от недоступных склонов гор, скал, утесов и т.п. - на 3 м.
Расстояния по вертикали определяются из сопоставления стрел провеса проводов при высшей температуре воздуха без учета нагрева электрическим током и при гололеде (без ветра).
II-5-112 <*>. Расстояния по горизонтали от крайних проводов ВЛ при неотклоненном их положении до ближайших выступающих частей отдельно стоящих зданий и сооружений должны быть не менее (охранная зона): 10 м - для ВЛ напряжением до 20 кв, 15 м - для ВЛ 35 кв, 20 м - для ВЛ 110 кв, 25 м - для ВЛ 150 - 220 кв, 30 м - для ВЛ 330 - 500 кв.
--------------------------------
<*> Приведенные в II-5-112 - II-5-115 расстояния соответствуют установленным "Правилами охраны высоковольтных электрических сетей", утвержденными Постановлением Совета Министров СССР от 30 ноября 1953 г. N 2866.
II-5-113. Ширина просек от кроны деревьев в лесных массивах и зеленых насаждениях должна приниматься:
1. В низкорослых насаждениях высотой до 4 м - не менее расстояния между крайними проводами ВЛ плюс 6 м (по 3 м в каждую сторону от крайних проводов).
2. В насаждениях высотой более 4 м - не менее расстояния между крайними проводами ВЛ плюс удвоенная высота основного лесного массива (по расстоянию, равному высоте лесного массива на каждую сторону от крайних проводов). При этом отдельные деревья или группы деревьев, растущие на краю просеки для ВЛ, должны вырубаться, если их высота больше высоты основного лесного массива.
Необходимо избегать сооружения ВЛ в насаждениях, расположенных узкими полосами по направлению ВЛ.
Допускается уменьшение ширины просек по согласованию между организациями, эксплуатирующими ВЛ и лесные массивы и зеленые насаждения, однако ширина их должна быть не менее, чем указано в II-5-114 (см. также II-5-121 и II-5-161).
3. На косогорах и в оврагах просека прорубается с учетом высоты деревьев. При этом, если расстояние по вертикали от верхушки дерева до проводов ВЛ более 8 м, то просека прорубается только под ВЛ по ширине, равной расстоянию между крайними проводами плюс по 2 м на каждую сторону.
II-5-114. В парках, заповедниках, лесах зеленых зон вокруг населенных пунктов, ценных лесных массивах, защитных полосах вдоль железных и шоссейных дорог, запретных полосах вдоль рек и озер ширина просек для ВЛ должна устанавливаться организацией, в ведении которой находятся указанные насаждения. При этом расстояния от проводов, при их наибольшем отклонении, до кроны деревьев должны быть не менее: 2 м - для ВЛ напряжением до 20 кв, 3 м - для ВЛ 35 - 110 кв, 4 м - для ВЛ 150 - 220 кв и 5 м - для ВЛ 330 - 500 кв.
II-5-115. При прохождении ВЛ по территории фруктовых садов с насаждениями высотой не более 4 м вырубка просек необязательна.
II-5-116. При пересечении ВЛ водных пространств (рек, каналов, озер, заливов, затонов, гаваней и т.п.) угол пересечения с ними не нормируется.
II-5-117. Опоры, ограничивающие пролет перехода через судоходные реки, каналы и шлюзы с регулярным судоходным движением, а также озера и затоны должны быть анкерного типа концевые. Для ВЛ напряжением 35 кв и выше с сечением проводов 120 кв. мм и более допускается применение опор промежуточного типа и одноцепных анкерных опор облегченного типа; при этом в обоих случаях опоры, смежные с ними, должны быть анкерного типа концевые.
Для переходов через водные пространства ВЛ с двухцепными, промежуточными и анкерными опорами расчет этих опор для аварийного режима выполняется на обрыв двух проводов, дающих наибольший изгибающий или крутящий момент на опору.
При применении в пролете пересечения промежуточных опор провода и тросы ВЛ должны крепиться глухими или специальными зажимами.
II-5-118. Сечения проводов и тросов в пролете пересечения по условиям механической прочности должны быть не менее: 25 кв. мм - для сталеалюминиевых и стальных, 70 кв. мм - для алюминиевых при пересечении судоходных рек и каналов и 35 кв. мм - в остальных случаях.
Соединения проводов и тросов в пролете пересечения не допускаются за исключением ВЛ с проводами сечением не менее 240 кв. мм, для которых допускается установка одного соединителя на провод.
II-5-119. Расстояния от нижних проводов ВЛ до поверхности воды должны быть не менее приведенных в табл. II-5-15.
Таблица II-5-15
ДО ПОВЕРХНОСТИ ВОДЫ, СУДОВ И СПЛАВА
Наименование расстояния | Наименьшие расстояния (м) при напряжении ВЛ, кв | ||||
до 110 | 150 | 220 | 330 | 500 | |
До уровня самых высоких вод судоходных рек, каналов и т.п. при высшей температуре, а также | 6 | 6,5 | 7 | 7,5 | 8 |
До судов или сплава при наивысшем горизонте воды и высшей температуре | 2 | 2,5 | 3 | 3,5 | 4 |
До уровня самых высоких вод несудоходных рек, каналов и т.п. при температуре +15 °C | 3 | 3,5 | 4 | 4,5 | 5 |
До уровня льда несудоходных рек, каналов и т.п. при температуре минус 5 °C при наличии гололеда | 6 | 6,5 | 7 | 7,5 | 8 |
Расчетные уровни льда и воды принимаются в соответствии с II-5-12. Учет нагрева проводов рабочим током не производится.
При прохождении ВЛ в непосредственной близости от неразводных мостов, где мачты и трубы судов, плавающих по реке или каналу, должны быть опущены, допускается по согласованию с управлением местного водного транспорта уменьшить расстояния, приведенные в табл. II-5-15, от низшей точки про вода в пролете до поверхности воды.
II-5-120. Места пересечений ВЛ с судоходными реками, каналами и т.п. должны быть обозначены на берегах сигнальными знаками в соответствии с действующими Правилами плавания по внутренним судоходным путям.
II-5-121. При пересечении ВЛ с водными пространствами следует избегать вырубки лесозащитных насаждений вдоль них.
II-5-122. При прохождении ВЛ в населенной местности угол пересечения с улицами (проездами) не нормируется.
При прохождении ВЛ вдоль улицы допускается расположение проводов над проезжей частью.
II-5-123. При применении ВЛ с одностоечными деревянными опорами они должны быть с железобетонными пасынками. Опоры на оттяжках не допускаются.
Опоры, устанавливаемые на перекрестках и поворотах улиц (проездов), должны быть защищены от наезда автотранспорта.
II-5-124. Сечения проводов и тросов для ВЛ по условиям механической прочности должны быть не менее: алюминиевые - 35 кв. мм; сталеалюминиевые и стальные - 25 кв. мм.
Крепление проводов на штыревых изоляторах должно быть двойным; на подвесных изоляторах допускается одинарное крепление глухими зажимами.
При сечении проводов 300 кв. мм и более допускается применение зажимов с ограниченной прочностью заделки, за исключением пролетов пересечений с улицами, проездами и прочими, где при расщеплении проводов на 2 и 3 наряду с глухими зажимами допускается применение общих выпускающих устройств.
В пролете пересечения ВЛ с улицами (проездами) провода и тросы не должны иметь соединений; как исключение, допускается на каждом проводе с сечением не менее 240 кв. мм установка не более одного соединителя.
II-5-125. Расстояния от проводов ВЛ до поверхности земли должны быть не менее: 7 м - для ВЛ напряжением до 110 кв, 7,5 - для ВЛ 150 кв и 8 м - для ВЛ напряжением 220 кв и выше.
Приведенные расстояния устанавливаются в нормальном режиме из сопоставления стрел провеса при высшей температуре воздуха без нагрева электрическим током и при гололеде.
II-5-126. В местах пересечений ВЛ улиц, проездов и т.п. расстояния от проводов ВЛ до поверхности земли должны быть проверены также на обрыв провода в соседнем пролете при среднегодовой температуре воздуха без учета нагрева электрическим током. Эти расстояния должны быть не менее: 4 м - для ВЛ напряжением до 150 кв, 5 м - для ВЛ 220 кв, 5,5 м - для ВЛ 330 кв и 6 м - для ВЛ 500 кв.
II-5-127. Горизонтальное расстояние от основания опоры ВЛ до кювета или бордюрного камня проезжей части улицы (проезда) должно быть не менее 1,5 м; до тротуаров и пешеходных дорожек расстояние не нормируется.
II-5-128. Прохождение ВЛ над зданиями и сооружениями, за исключением несгораемых зданий и сооружений промышленных предприятий, запрещается. Расстояния от нижнего провода до крыши несгораемого производственного здания или сооружения при небольшей стреле провеса должны быть не менее: 3 м - для ВЛ напряжением до 35 кв, 4 м - для ВЛ 110 - 150 кв, 5 м - для ВЛ 220 кв и 6 м - для ВЛ 330 кв.
Прохождение ВЛ напряжением 500 кв над любыми зданиями и сооружениями запрещается.
Металлические крыши, над которыми проходят ВЛ, должны быть заземлены с сопротивлением заземления согласно табл. II-5-14.
II-5-129. Расстояния по горизонтали от крайних проводов ВЛ, при наибольшем их отклонении, до ближайших выступающих частей зданий и сооружений должны быть не менее: 2 м - для ВЛ напряжением до 20 кв, 4 м - для ВЛ 35 - 110 кв, 5 м - для 150 кв, 6 м - для ВЛ 220 кв, 8 м - для ВЛ 330 кв и 10 м - для ВЛ 500 кв.
II-5-130. Сближение ВЛ со зданиями и сооружениями, содержащими взрыво- и пожароопасные помещения, а также со взрыво- и пожароопасными наружными установками, должно выполняться в соответствии со II-5-189.
II-5-131. Расстояния от проводов ВЛ до деревьев, насаженных вдоль улиц, в парках и садах, а также до тросов подвески дорожных знаков должны приниматься в соответствии с II-5-114.
II-5-132. Расстояния от заземленных частей опор ВЛ до проложенных в земле силовых кабельных линий должны приниматься в соответствии с требованиями, приведенными в II-3-93.
II-5-133. Угол пересечения ВЛ напряжением выше 1000 в между собой и с ВЛ напряжением до 1000 в не нормируется.
Место пересечения должно выбираться возможно ближе к опоре верхней пересекающей ВЛ; при этом, однако, горизонтальное расстояние от этой опоры до проводов нижней пересекаемой ВЛ при их наибольшем отклонении должно быть не менее 6 м, а от опор пересекаемой ВЛ до проводов верхней пересекающей ВЛ - не менее 5 м (см. также II-5-137).
II-5-134. В местах пересечения ВЛ между собой могут применяться как анкерные, так и промежуточные опоры.
Одностоечные деревянные опоры пересекающей ВЛ должны иметь железобетонные пасынки.
При пересечении ВЛ напряжением 330 - 500 кв между собой и с ВЛ 220 кв опоры пересекающей ВЛ должны быть только анкерного типа нормальной конструкции.
При сооружении ВЛ напряжением 150 кв и ниже допускается прохождение их под действующими ВЛ 330 - 500 кв в пролетах, ограниченных промежуточными опорами.
II-5-135. Провода ВЛ более высокого напряжения, как правило, должны быть расположены над проводами ВЛ более низкого напряжения. Допускается, как исключение, прохождение ВЛ напряжением 35 кв и выше с сечением проводов 120 кв. мм и более над проводами ВЛ более высокого напряжения, но не выше 220 кв.
Сечения проводов ВЛ при пересечении между собой должно быть не менее приведенных в II-5-124.
Провода и тросы пересекающей ВЛ в пролетах пересечения не должны иметь соединений; как исключение, допускается на каждом проводе сечением не менее 240 кв. мм установка не более одного соединителя.
II-5-136. В пролете пересечения на пересекающей ВЛ с промежуточными опорами провода должны крепиться глухими зажимами; при сечении провода 300 кв. мм и более допускается применение зажимов с ограниченной прочностью заделки и оставление выпадающих зажимов на существующей ВЛ при сооружении под ней другой ВЛ.
При применении штыревых изоляторов крепление проводов пересекающей ВЛ в пролете пересечения должно быть двойным.
II-5-137. Расстояния по вертикали между ближайшими проводами и тросами пересекающихся ВЛ при температуре окружающего воздуха +15 °C без ветра должны быть не менее приведенных в табл. II-5-16, при этом для промежуточных длин пролетов соответствующие расстояния определяются интерполяцией.
Таблица II-5-16
И ТРОСАМИ ПЕРЕСЕКАЮЩИХСЯ ВЛ
Длина пролета ВЛ, м | Наименьшие расстояния от места пересечения до ближайшей опоры ВЛ, м | |||||
30 | 50 | 70 | 100 | 120 | 150 | |
При пересечении ВЛ 500 - 330 кв между собой и с ВЛ более низкого напряжения | ||||||
До 200 | 5 | 5 | 5 | 5,5 | - | - |
300 | 5 | 5 | 5,5 | 6 | 6,5 | 7 |
450 | 5 | 5,5 | 6 | 7 | 7,5 | 8 |
При пересечении ВЛ 220 - 150 кв между собой и с ВЛ более низкого напряжения | ||||||
До 200 | 4 | 4 | 4 | 4 | - | - |
300 | 4 | 4 | 4 | 4,5 | 5 | 5,5 |
450 | 4 | 4 | 5 | 6 | 6,5 | 7 |
При пересечении ВЛ 110 - 20 кв между собой и с ВЛ более низкого напряжения | ||||||
До 200 | 3 | 3 | 3 | 4 | - | - |
300 | 3 | 3 | 4 | 4,5 | 5 | - |
При пересечении ВЛ 10 кв между собой и с ВЛ более низкого напряжения | ||||||
До 100 | 2 | 2 | - | - | - | - |
150 | 2 | 2,5 | 2,5 | - | - | - |
При определении расстояний между проводами пересекающихся ВЛ следует учитывать возможность поражения молнией обеих ВЛ и принимать расстояния для более неблагоприятного случая. Если верхняя ВЛ защищена тросами, то учитывается возможность поражения только нижней ВЛ.
Допускается сохранение опор ВЛ напряжением до 110 кв под проводами пересекающих ВЛ, если расстояние по вертикали от проводов пересекающей ВЛ до верха опоры пересекаемой ВЛ на 4 м более величин, приведенных в табл. II-5-16.
II-5-138. На ВЛ с деревянными опорами напряжением 35 кв и ниже, а также ВЛ 110 - 220 кв, не защищенных тросами, с деревянными опорами, ограничивающими пролеты пересечения, должны устанавливаться трубчатые разрядники на обеих пересекающихся ВЛ. На ВЛ напряжением 35 кв и ниже допускается применять вместо трубчатых разрядников защитные промежутки, при этом ВЛ должны быть оборудованы АПВ. Защитные промежутки на одностоечных и А-образных опорах с деревянными траверсами выполняются в виде одного заземляющего спуска и заканчиваются бандажами на расстоянии 75 см (по дереву) от точки крепления нижнего изолятора. На П- и АП-образных опорах заземляющие спуски прокладываются по стойкам опоры до траверсы.
Если расстояние от места пересечения до ближайших опор пересекающихся ВЛ составляет не более 40 м, разрядники или защитные промежутки устанавливаются только на ближайших опорах.
Применение специальных мер защиты не требуется для: 1. ВЛ с металлическими и железобетонными опорами; 2. ВЛ с деревянными опорами при расстояниях между проводами пересекающихся ВЛ не менее:
7 м - при пересечении ВЛ напряжением 330 - 500 кв между собой и с ВЛ более низких напряжений;
6 м - при пересечении ВЛ напряжением 150 - 220 кв между собой и с ВЛ более низких напряжений;
5 м - при пересечении ВЛ напряжением 35 - 110 кв между собой и с ВЛ более низких напряжений;
4 м - при пересечении ВЛ напряжением 3 - 20 кв между собой и с ВЛ более низких напряжений.
Сопротивления заземляющих устройств для трубчатых разрядников и защитных промежутков принимаются в соответствии с II-5-87.
II-5-139. При параллельном прохождении ВЛ расстояния по горизонтали между их осями должны быть не менее:
100 м - при сближении ВЛ напряжением 500 кв между собой и с ВЛ более низких напряжений;
высоты наиболее высокой опоры - при сближении ВЛ напряжениями 330 кв и ниже между собой и с ВЛ более низких напряжений.
На участках стесненной трассы и на подходах к подстанциям расстояния между крайними проводами ВЛ при неотклоненном положении допускается принимать не менее: 2,5 м - для ВЛ напряжением до 20 кв, 4 м - для ВЛ 35 кв, 5 м - для ВЛ 110 кв, 6 м - для ВЛ 150 кв, 7 м - для ВЛ 220 кв, 10 м - для ВЛ 330 кв и 15 м - для ВЛ 500 кв.
При этом расстояния от отклоненных проводов до ближайших частей опор другой линии должны быть не менее расстояний, приведенных в II-5-129.
II-5-140 <*>. Угол пересечения ВЛ с воздушными линиями связи всех классов <**> и сигнализации не нормируется.
--------------------------------
<*> II-5-140 - II-5-152 согласованы с Министерством связи СССР 10 ноября 1963 г.
<**> Линии связи в зависимости от ответственности и назначения разделяются на классы:
а) линии Министерства связи:
Класс I - линии магистральные, связывающие г. Москву с республиканскими, областными и краевыми центрами, а также последние между собой.
Класс II - линии, связывающие республиканские, областные или краевые центры с районами, а также последние между собой.
Класс III - линии внутрирайонной связи.
Линии городских телефонных сетей и линии радиотрансляционных сетей в отношении особых требований приравниваются к линиям связи класса III;
б) линии Министерства путей сообщения:
Класс I - линии, связывающие Министерство с управлениями дорог и последние между собой.
Класс II - линии, связывающие управления дорог с отделениями и последние между собой, а также внутриотделенческие линии.
Класс III - линии местной (внутристанционной) связи.
Все остальные линии связи различных ведомств и учреждений приравниваются к соответствующему классу линий по согласованию с заинтересованными министерствами и ведомствами.
Провода ВЛ должны быть расположены над проводами линий связи и сигнализации.
Место пересечения должно выбираться возможно ближе к опоре ВЛ, при этом расстояние по горизонтали от опор ВЛ до проводов связи и сигнализации должно быть не менее 7 м, а от опор линии связи и сигнализации до проводов ВЛ - не менее 10 м.
Допускается сохранение опор линий связи и сигнализации под проводами пересекающей ВЛ при расстоянии по вертикали от проводов ВЛ до верха опор линий связи и сигнализации не менее 7 м - для ВЛ напряжением до 110 кв и 8 м - для ВЛ 150 - 220 кв.
В пролете пересечения ВЛ напряжением 35 кв и выше, на которых предусматриваются каналы высокочастотной связи и телемеханики с аппаратами, имеющими выходную мощность более 10 вт, с линиями связи, уплотненными высокочастотными системами в спектре частот 30 - 150 кгц, линии связи должны быть выполнены кабелями, проложенными в земле.
II-5-141. ВЛ напряжением 35 кв и выше с проводами сечением 120 кв. мм и более при пересечении с линиями связи всех классов и с любыми линиями блокировки и сигнализации можно выполнять на промежуточных опорах.
ВЛ напряжением 35 кв и выше с проводами сечением менее 120 кв. мм и ВЛ напряжением ниже 35 кв с проводами с сечениями не менее приведенных в II-5-142 при пересечении с линиями связи класса I, линиями связи класса II, несущими цепи, уплотненные многоканальными аппаратами, а также с линиями, несущими провода железнодорожной автоматической или полуавтоматической блокировки или провода диспетчерской централизации - выполняются на нормальных анкерных опорах, а при пересечении всех остальных линий связи - на промежуточных опорах, за исключением одностоечных деревянных.
Промежуточные опоры ВЛ должны быть проверены на обрыв провода в соседнем пролете, при этом должны быть выдержаны расстояния, приведенные в табл. II-5-17. Обрыв проводов принимается при среднегодовой температуре воздуха без учета нагрева электрическим током.
Деревянные анкерные опоры ВЛ напряжением до 10 кв должны быть на железобетонных пасынках либо усилены дополнительными пасынками из древесины твердых пород (лиственница) или из сосны, пропитанной антисептиками, автоклавным или другим равноценным ему способом.
II-5-142. Сечение проводов ВЛ в пролете пересечения с линиями связи всех классов и сигнализации должно быть не менее: 25 кв. мм - для сталеалюминиевых и 70 кв. мм - для алюминиевых. Применение стальных проводов, за исключением грозозащитных тросов, не допускается.
Провода и тросы ВЛ, а также провода линий связи и сигнализации не должны иметь соединений в пролете пересечения; как исключение, допускается на каждом проводе пересекающей ВЛ с сечением провода не менее 240 кв. мм установка не более одного соединителя.
II-5-143. В пролетах пересечения ВЛ напряжением 35 кв и ниже с штыревыми изоляторами линий радиофикации последние должны заменяться подземными однопарными кабелями с медными или алюминиевыми жилами с пластмассовыми оболочками (например, марок ПРВМП, МРМ и др. идентичных марок); при этом защита кабельных вставок не производится.
II-5-144. Опоры линий связи и сигнализации, ограничивающие пролет пересечения с ВЛ или смежные с ним и находящиеся на обочине дороги, должны быть защищены от наезда транспорта.
II-5-145. На деревянных опорах ВЛ, ограничивающих пролет пересечения с линиями связи и сигнализации, при расстояниях между проводами пересекающихся линий, в соответствии с табл. II-5-17, должны устанавливаться трубчатые разрядники или защитные промежутки (см. также II-5-138).
Таблица II-5-17
ДО ПРОВОДОВ ЛИНИИ СВЯЗИ И СИГНАЛИЗАЦИИ
Напряжение ВЛ, кв | Наименьшие расстояния, м | ||
При наличии на ВЛ грозозащитных устройств в соответствии с II-5-145 | При отсутствии на ВЛ грозозащитных устройств | При обрыве проводов ВЛ в смежных пролетах | |
До 10 | 2 | 4 | 1 |
20 | 3 | 4 | 1 |
35 | 3 | 5 | 1 |
110 | 3 | 5 | 1 |
150 | 4 | 6 | 1,5 |
220 | 4 | 6 | 2 |
330 | 5 | 7 | 2,5 |
500 | 5 | 7 | 3,5 |
На опорах линий связи и сигнализации, ограничивающих пролет пересечения, должны устанавливаться шунтирующие спуски с воздушными промежутками. Сопротивление заземления в цепи спусков должно быть не более 25 ом.
II-5-146. В пролетах пересечения с линиями связи и сигнализации на опорах ВЛ должны применяться при подвесных изоляторах - одинарное крепление проводов и глухие зажимы, при штыревых изоляторах - двойное крепление.
Провода линий связи и сигнализации должны иметь двойное крепление.
II-5-147. Расстояния по вертикали от проводов ВЛ до пересекаемых проводов линий связи и сигнализации должны быть в нормальном режиме ВЛ и при обрыве проводов в смежных пролетах ВЛ не менее приведенных в табл. II-5-17.
Расстояния по вертикали определяются при нормальном режиме из сопоставления стрел провеса проводов при высшей температуре воздуха без учета нагрева электрическим током и при гололеде (без ветра), а при аварийном режиме - при среднегодовой температуре (без ветра).
II-5-148. При пересечении ВЛ подземных кабельных линий связи и сигнализации должны быть выполнены следующие требования:
1. Расстояния по горизонтали от основания кабельной опоры кабельной вставки линии связи и сигнализации до проекции ближайшего провода пересекающей ВЛ на горизонтальную плоскость должно быть не менее 10 м без учета отклонения проводов ВЛ ветром, а ВЛ с каналами высокочастотной связи в диапазоне 30 - 150 кгц с аппаратами мощностью более 10 вт - по расчету влияния, но не менее 100 м.
2. Расстояния от кабелей связи и сигнализации до заземлителя ближайшей опоры ВЛ, а если опора не заземлена, то до ближайшей части опоры должны быть не менее приведенных в табл. II-5-18.
Таблица II-5-18
НАИМЕНЬШИЕ РАССТОЯНИЯ ОТ КАБЕЛЕЙ СВЯЗИ И СИГНАЛИЗАЦИИ
ДО ЗАЗЕМЛИТЕЛЯ ИЛИ ЧАСТИ БЛИЖАЙШЕЙ ОПОРЫ ВЛ
Удельное сопротивление грунта, ом · см | Наименьшее расстояние, м |
До  | 10 |
Более  до  | 25 |
Более  до  | 35 |
Более  | 50 |
В случае прокладки кабелей связи и сигнализации с целью экранирования в стальных трубах, покрытия их швеллером и т.п. по длине, равной расстоянию между крайними проводами ВЛ плюс по 10 м с каждой стороны от крайних проводов, допускается уменьшение приведенных расстояний до 5 м.
3. При выборе трассы кабелей связи и сигнализации расстояния от них до ближайшей опоры ВЛ должны по возможности приниматься большими.
II-5-149. При параллельном следовании ВЛ с воздушными линиями связи и сигнализации наименьшее расстояние по горизонтали между ближайшими крайними проводами указанных линий определяется на основании расчета влияния ВЛ на линии связи и сигнализации, однако оно должно быть не менее высоты наиболее высокой опоры ВЛ. Шаг транспозиции проводов ВЛ по условию влияния при сближении линий не нормируется.
На участках стесненной трассы расстояния по горизонтали между крайними проводами ВЛ при наибольшем отклонении их ветром и проводами линий связи и сигнализации должны быть не менее: 2 м - для ВЛ напряжением до 20 кв, 4 м - для ВЛ 35 - 110 кв, 5 м - для ВЛ 150 кв, 6 м - для ВЛ 220 кв, 8 м - для ВЛ 330 кв, 10 м - для ВЛ 500 кв.
Деревянные промежуточные одностоечные опоры ВЛ должны быть на железобетонных пасынках либо усилены подпорами или оттяжками через каждые четыре - пять пролетов, а П-образные опоры - крестообразными или зетобразными связями.
Опоры линий связи и сигнализации должны быть укреплены дополнительными подпорами или должны быть установлены сдвоенные опоры в случаях, когда при падении этой линии связи возможно соприкосновение между проводами связи и проводами ВЛ.
II-5-150. На кривых участках сближения ВЛ со штыревыми изоляторами с воздушными линиями связи и сигнализации расстояние между ними должно быть определено с таким расчетом, чтобы провод, сорвавшийся с угловой опоры, не мог оказаться от ближайшего исправного провода соседней линии ближе расстояний, приведенных в II-5-149.
При невозможности выполнения этого требования провода линии, проходящей с внешней стороны, должны иметь двойное крепление.
II-5-151. При сближении ВЛ с подземными кабельными линиями связи и сигнализации должны выполняться требования, приведенные в II-5-148, п. п. 1 и 2.
II-5-152. Совместная подвеска на общих опорах проводов ВЛ напряжением до 10 кв и проводов радиотрансляционных цепей напряжением между проводами более 360 в допускается при следующих условиях:
1. Нейтраль сети должна быть изолирована или может быть заземлена через большое активное или индуктивное сопротивление.
2. Провода ВЛ должны располагаться над проводами радиотрансляционных цепей, при этом вертикальное расстояние на опоре от нижнего провода ВЛ до верхнего провода радиотрансляционной цепи при подвеске этой цепи как на крюках, так и на кронштейнах должно быть не менее 1,2 м.
3. Допустимые напряжения в проводах цепей радиофикации должны приниматься по табл. II-5-5.
4. Цепи радиофикации в случае соприкосновения с проводами ВЛ должны при помощи защитных устройств мгновенно заземляться, а при емкостном токе замыкания более 2 а - автоматически отключаться.
5. Расстояние от опоры ВЛ в конце участка совместной подвески до опоры с трансформатором потребителя должно быть не менее 10 м.
6. При работе на любой из линий (ВЛ или цепи радиофикации) обе линии должны отключаться на время работы.
II-5-153 <*>. При прохождении ВЛ вблизи передающих радиоцентров наименьшие расстояния между ними должны приниматься по табл. II-5-19.
--------------------------------
<*> II-5-153 - II-5-154 приняты в соответствии со СНиП II-E.2-62.
Таблица II-5-19
НАИМЕНЬШИЕ РАССТОЯНИЯ ОТ ВЛ
ДО АНТЕННЫХ СООРУЖЕНИЙ ПЕРЕДАЮЩИХ РАДИОЦЕНТРОВ
Наименование антенных сооружений | Наименьшие расстояния (м) от антенных сооружений при напряжении ВЛ, кв | |||
До 110 | 150 - 220 | 330 | 500 | |
Средневолновые и длинноволновые передающие антенны | 100 | 100 | 100 | 100 |
Коротковолновые передающие антенны в направлении наибольшего излучения | 200 | 300 | 300 | 300 |
То же, в остальных направлениях. | 50 | 50 | 50 | 50 |
Коротковолновые передающие слабонаправленные и ненаправленные антенны | 150 | 200 | 200 | 200 |
Приемно-передающие антенны радиорелейных станций | 100 | 150 | 200 | 200 |
II-5-154. <*> При прохождении ВЛ вблизи приемных радиоцентров, выделенных приемных пунктов радиофикации и местных радиоузлов наименьшие расстояния между ними должны приниматься по табл. II-5-20.
Таблица II-5-20
НАИМЕНЬШИЕ РАССТОЯНИЯ ОТ ВЛ ДО ГРАНИЦ
ПРИЕМНЫХ РАДИОЦЕНТРОВ, ВЫДЕЛЕННЫХ ПРИЕМНЫХ ПУНКТОВ
РАДИОФИКАЦИИ И МЕСТНЫХ РАДИОУЗЛОВ
Наименование радиоцентров | Расстояния, м | ||
При напряжении ВЛ, кв | |||
6 - 20 | 35 - 150 | 220 - 500 | |
Магистральные, областные и районные связные радиоцентры | 500 | 1000 | 2000 |
Выделенные приемные пункты радиофикации | 400 | 700 | 1000 |
Местные радиоузлы | 200 | 300 | 400 |
Допустимые сближения установлены исходя из условия, что уровень поля помех, создаваемых ВЛ на расстоянии 50 м, не превосходит величин, предусмотренных общесоюзными "Нормами допускаемых индустриальных радиопомех".
В случаях прохождения трассы проектируемой ВЛ в районе расположения особо важных приемных радиоцентров допустимое сближение устанавливается в индивидуальном порядке, по согласованию заинтересованных сторон в процессе проектирования ВЛ.
В отдельных случаях, при затруднении выдержать норму сближения, допускается уменьшение расстояния при условии выполнения мероприятий на ВЛ, обеспечивающих соответствующее уменьшение помех, а также перенос приемных радиоцентров или части их на другие площадки. В каждом случае должен быть составлен проект мероприятий по согласованию заинтересованных сторон в процессе проектирования ВЛ.
При следовании ВЛ вблизи от приемных длинноволновых центров следует принимать меры по защите от помех, вызываемых высокочастотными каналами телефонной связи, наложенных на провода ВЛ.
II-5-155 <*>. Угол пересечения ВЛ с железными дорогами не нормируется, однако пересечения с электрифицированными дорогами и подлежащими электрификации должны производиться под углом не менее 40°. Рекомендуется по возможности во всех случаях производить пересечения под углом, близким к 90°.
--------------------------------
<*> Параграфы II-5-155 - II-5-161 согласованы с Министерством путей сообщения СССР 15 июля 1963 г.
II-5-156. При пересечении и сближении ВЛ с железными дорогами расстояние от основания опоры ВЛ до габарита приближения строений <**> на неэлектрифицированных железных дорогах или до оси опор контактной сети электрифицированных дорог или подлежащих электрификации должно быть не менее высоты опоры плюс 3 м. На участках стесненной трассы допускается принимать расстояния не менее 3 м для ВЛ напряжением до 20 кв, 6 м - для ВЛ 35 - 150 кв, 8 м - для ВЛ 220 - 330 кв и 10 м - для ВЛ 500 кв.
--------------------------------
<**> Габаритом приближения строений называется предназначенное для пропуска подвижного состава предельное поперечное перпендикулярное к пути очертание, внутрь которого, помимо подвижного состава, не могут заходить никакие части строений, сооружений и устройств.
Установка опор с оттяжками не допускается, а деревянные промежуточные опоры должны быть П-образными (с X- или Z-образными связями) или А-образными.
Местоположение опор контактной сети электрифицированных железных дорог на пересечениях с ВЛ, а также защита разрядниками или защитными промежутками пересечений ВЛ с контактной сетью осуществляются в соответствии с требованиями, приведенными в II-5-138.
Допускается сохранение опор контактной сети под проводами пересекающей ВЛ при расстоянии по вертикали от проводов ВЛ до верха опор контактной сети не менее: 7 м - для ВЛ напряжением до 110 кВ, 8 м - для ВЛ 150 - 220 кВ и 9 м - для ВЛ 330 - 500 кВ.
В отдельных случаях на участках стесненной трассы допускается подвеска проводов ВЛ и контактной сети на общих опорах. Технические условия на выполнение совместной подвески проводов согласовываются с Управлением железной дороги.
II-5-157. Расстояния при пересечении и сближении ВЛ с железными дорогами от проводов до элементов железной дороги должны быть не менее приведенных в табл. II-5-21.
Таблица II-5-21
И СБЛИЖЕНИИ ВЛ С ЖЕЛЕЗНЫМИ ДОРОГАМИ
Наименование пересечения или сближения | Наименьшие расстояния (м) при напряжении ВЛ, кв | |||||
До 20 | 35 - 110 | 150 | 220 | 330 | 500 | |
При пересечении | ||||||
Для неэлектрифицированных железных дорог от провода до головки рельса в нормальном режиме ВЛ: | ||||||
а) железных дорог широкой колеи общего и необщего пользования и узкой колеи общего пользования | 7,5 | 7,5 | 8 | 8,5 | 9 | 9,5 |
б) железных дорог узкой колеи необщего пользования | 6 | 7,5 | 7,5 | 7,5 | 8 | 8,5 |
От провода до головки рельса при обрыве провода ВЛ в смежном пролете: | ||||||
а) железных дорог широкой колеи | 6 | 6 | 6,5 | 6,5 | 7 | 7,5 |
б) железных дорог узкой колеи | 4,5 | 4,5 | 5 | 5 | 5,5 | 6 |
Для электрифицированных или подлежащих электрификации железных дорог от провода ВЛ до наивысшего провода или несущего троса контактной сети | Как при пересечении ВЛ между собой в соответствии с II-5-137 | |||||
При сближении | ||||||
Для неэлектрифицированных железных дорог на участках стесненной трассы от отклоненного провода до габарита приближения строений по горизонтали | 1,5 | 2,5 | 2,5 | 2,5 | 3,5 | 4,5 |
Для электрифицированных или подлежащих электрификации железных дорог на участках стесненной трассы от крайнего провода ВЛ до крайнего провода контактной сети, подвешенного с полевой стороны опоры контактной сети | Как при сближении ВЛ между собой в соответствии с II-5-139 | |||||
То же, но при отсутствии проводов с полевой стороны опор контактной сети | Как при сближении ВЛ с сооружениями в соответствии с II-5-129 | |||||
Определение наибольшей стрелы провеса провода в нормальном режиме на пересечениях железных дорог общего пользования и электрифицированных должно производиться с учетом высшей температуры окружающего воздуха и добавочного нагрева проводов током при нормальной работе ВЛ. В случае отсутствия данных о нагрузках ВЛ температура провода принимается равной 70 °C.
В аварийном режиме расстояния проверяются при среднегодовой
температуре t , без гололеда и ветра.
э
При пересечении и сближении ВЛ с железными дорогами, вдоль которых проходят линии сигнализации и связи, необходимо, кроме табл. II-5-21, руководствоваться также требованиями, приведенными II-5-140 - II-5-152.
II-5-158. При пересечении железных дорог общего пользования <*> и электрифицированных опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерного типа нормальной конструкции.
--------------------------------
<*> Железные дороги в зависимости от их назначения разделяются на:
железные дороги общего пользования, служащие для перевозки пассажиров и грузов по установленным для всех тарифам;
железные дороги необщего пользования, связанные непрерывной рельсовой колеей с общей сетью железных дорог и служащие только для хозяйственно-производственных перевозок учреждений, предприятий и организаций, которым эти подъездные пути подчинены.
Допускается в пролете этого пересечения, ограниченного анкерными опорами, установка промежуточной опоры между путями, не предназначенными для прохождения регулярных пассажирских поездов, а также промежуточных опор по краям железнодорожного полотна путей любых дорог. Указанные опоры должны быть металлическими или железобетонными.
При пересечении дорог необщего пользования допускается применение опор анкерного типа облегченной конструкции или промежуточных опор с глухим креплением проводов.
Использование арматуры железобетонных опор и железобетонных пасынков, ограничивающих пролет пересечения, в качестве заземлителей запрещается.
II-5-159. Сечения проводов при пересечении ВЛ с железными дорогами должны быть не менее: 35 кв. мм - для сталеалюминиевых проводов и 70 кв. мм - для алюминиевых.
Применение стальных проводов, за исключением грозозащитных тросов, не допускается.
Соединение проводов и тросов в пролете пересечения не допускается.
II-5-160. На опорах с подвесными изоляторами допускается одинарное крепление проводов; подвесные зажимы должны быть глухими. При штыревых изоляторах крепление проводов ВЛ должно быть двойным.
II-5-161. При пересечении ВЛ с железной дорогой необходимо избегать вырубки лесозащитных насаждений вдоль дороги.
II-5-163. При пересечении автомобильных дорог категории I <*> опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерного типа нормальной конструкции.
--------------------------------
<*> Автомобильные дороги в зависимости от категорий имеют следующие размеры:
Наименование размеров элементов дорог | Категории дорог | ||||
IV | |||||
Ширина проезжей части, м | 15 и более | 7,5 | 7 | 6 | 4,5 |
Ширина обочин, м | 3,75 | 3,75 | 2,5 | 2 | 1,75 |
Ширина разделительной полосы, м | 5 | - | - | - | - |
Ширина земляного полотна, м | 27,5 и более | 15 | 12 | 10 | 8 |
При пересечении автомобильных дорог категорий II - IV опоры, ограничивающие пролет пересечения, могут быть анкерного типа облегченной конструкции или промежуточного типа.
К пересечениям ВЛ с автомобильными дорогами категории V предъявляются такие же требования, как и при прохождении ВЛ по ненаселенной местности.
При сооружении новых автомобильных дорог и прохождении их под действующими ВЛ напряжением 400 и 500 кВ переустройство ВЛ не требуется, если расстояние от нижнего провода ВЛ до полотна дороги составляет не менее 9 м и от фундамента опоры до бровки полотна дороги - не менее 25 м.
II-5-164. Сечения проводов при пересечении ВЛ с автомобильными дорогами категорий I - IV по условиям механической прочности должны быть не менее: 25 кв. мм - для сталеалюминиевых и стальных и 35 кв. мм - для алюминиевых.
При пересечении ВЛ с дорогами категории V допускается применение сталеалюминиевых проводов сечением 16 кв. мм, а алюминиевых и стальных проводов - 25 кв. мм.
Соединения проводов и тросов в пролете пересечения ВЛ с автомобильными дорогами категорий I - IV не допускаются; как исключение, допускается на каждом проводе с сечением не менее 240 кв. мм, а также на каждом тросе установка не более одного соединителя.
II-5-165. В пролетах пересечения с автомобильными дорогами категорий II - IV на промежуточных опорах ВЛ должны применяться при подвесных изоляторах одинарное крепление проводов и глухие зажимы; при расщепленных проводах не менее чем на три провода допускается применение общих выпускающих устройств. При штыревых изоляторах должно применяться двойное крепление проводов.
II-5-166. Расстояния при пересечении и сближении ВЛ с автомобильными дорогами должны быть не менее приведенных в табл. II-5-22.
Таблица II-5-22
НАИМЕНЬШИЕ РАССТОЯНИЯ ПРИ ПЕРЕСЕЧЕНИИ И СБЛИЖЕНИИ
ВЛ С АВТОМОБИЛЬНЫМИ ДОРОГАМИ
Наименование пересечения или сближения | Наименьшие расстояния (м) при напряжении ВЛ, кв | |||||
До 20 | 35 - 110 | 150 | 220 | 330 | 500 | |
Вертикальные расстояния от провода до полотна дороги: | ||||||
а) в нормальном режиме ВЛ | 7 | 7 | 7,5 | 8 | 8,5 | 9 |
б) при обрыве провода в соседнем пролете | 4,5 | 4,5 | 5 | 5 | 5,5 | 6,5 |
Горизонтальные расстояния: | ||||||
а) от основания опоры до бровки земляного полотна дороги | Высота опоры | |||||
б) то же, но на участках стесненной трассы от любой части опоры до подошвы насыпи дороги или до наружной бровки кювета: | ||||||
при пересечении дорог категорий I и II | 5 | 5 | 5 | 5 | 10 | 10 |
при пересечении дорог остальных категорий | 1,5 | 2,5 | 2,5 | 2,5 | 5 | 5 |
при параллельном следовании от крайнего провода при неотклоненном положении до бровки земляного полотна дороги | 2 | 4 | 5 | 6 | 8 | 10 |
Определение наибольшей стрелы провеса проводов в нормальном режиме производится путем сопоставления стрел провеса при высшей расчетной температуре воздуха без учета нагрева электрическим током и при гололеде.
В аварийном режиме расстояния проверяются при среднегодовой
температуре (t ), без гололеда и ветра.
э
II-5-167. В местах пересечения ВЛ с автомобильными дорогами с обеих сторон ВЛ на дорогах должны устанавливаться сигнальные знаки, указывающие допустимую высоту двигающегося транспорта с грузом.
Подвеска сигнальных дорожных знаков в местах пересечений ВЛ с дорогами в пределах ширины, равной охранной зоне ВЛ (см. II-5-112), не допускается.
II-5-168. Опоры ВЛ, находящиеся на обочине автомобильной дороги, должны быть защищены от наезда транспорта; оттяжки опор должны быть снабжены светоотражающими знаками.
И ТРАМВАЙНЫМИ ЛИНИЯМИ
II-5-169. Угол пересечения ВЛ с троллейбусной и трамвайной линиями не нормируется.
II-5-170. При пересечении троллейбусных и трамвайных линий опоры, ограничивающие пролет пересечения, должны быть анкерного типа нормальной или облегченной конструкции. Для ВЛ напряжением 35 кВ и выше с сечением проводов 120 кв. мм и более допускаются также опоры промежуточного типа.
II-5-171. Сечения проводов при пересечении ВЛ с троллейбусными и трамвайными линиями должны быть не менее: 25 кв. мм - для сталеалюминиевых и стальных и 35 кв. мм - для алюминиевых.
Соединения проводов и тросов в пролете пересечения не допускаются; как исключение, допускается на каждом проводе ВЛ с сечением провода не менее 240 кв. мм, а также на каждом тросе установка не более одного соединителя.
II-5-172. В пролете пересечения с троллейбусными и трамвайными линиями на опорах ВЛ может применяться при подвесных изоляторах одинарное крепление проводов и только глухие зажимы; при расщепленных проводах не менее чем на три провода допускается применение общих выпускающих устройств. При штыревых изоляторах должно применяться двойное крепление проводов.
II-5-173. Расстояния при пересечении и сближении ВЛ с троллейбусными и трамвайными линиями при наибольшей стреле провеса проводов должны быть не менее приведенных в табл. II-5-23.
Таблица II-5-23
НАИМЕНЬШИЕ РАССТОЯНИЯ ОТ ПРОХОДОВ ВЛ ПРИ ПЕРЕСЕЧЕНИИ
С ТРОЛЛЕЙБУСНЫМИ И ТРАМВАЙНЫМИ ЛИНИЯМИ
Наименование пересечения или сближения | Наименьшие расстояния (м) напряжении ВЛ, кв | |||||
До 20 | 35 - 110 | 150 | 220 | 330 | 500 | |
Вертикальные расстояния от проводов ВЛ: | ||||||
а) при пересечении с троллейбусной линией (в нормальном режиме): | ||||||
до высшей отметки проезжей части | 11 | 11 | 12 | 12 | 13 | 13 |
до проводов или несущих тросов контактной сети | 3 | 3 | 4 | 4 | 5 | 5 |
б) при пересечении с трамвайной линией (в нормальном режиме): | ||||||
до головки рельса | 9,5 | 9,5 | 10,5 | 10,5 | 11,5 | 11,5 |
до проводов или тросов контактной сети | 3 | 3 | 4 | 4 | 5 | 5 |
в) при обрыве провода ВЛ в соседнем пролете до проводов или несущих тросов троллейбусной и трамвайной линий | 1 | 1 | 2 | 2 | 2,5 | 3 |
Горизонтальные расстояния при сближении от отклоненных проводов ВЛ до опор троллейбусной и трамвайной контактных сетей | 3 | 3 | 4 | 4 | 5 | 5 |
Определение наибольшей стрелы провеса проводов в нормальном режиме
производится путем сопоставления стрел провеса при высшей расчетной
температуре воздуха без учета нагрева электрическим током и при гололеде. В
аварийном режиме расстояния проверяются при среднегодовой температуре (t ),
э
без гололеда и ветра.
II-5-174. Местоположение опор контактной сети троллейбусов и трамваев на пересечениях с ВЛ, а также защита разрядниками или защитными промежутками пересечений ВЛ с контактной сетью осуществляется в соответствии с требованиями, приведенными в II-5-138.
Допускается сохранение опор контактной сети под проводами пересекающей ВЛ при расстоянии по вертикали от проводов ВЛ до верха опор контактной сети не менее: 7 м - для ВЛ напряжением до 110 кВ, 8 м - для ВЛ 150 - 220 кВ и 9 м - для ВЛ 330 - 500 кВ.
II-5-175. При прохождении ВЛ по мостам переходные пролеты ВЛ с берега на мост и через разводную часть моста должны выполняться на опорах или поддерживающих устройствах анкерного типа нормальной конструкции. Все прочие поддерживающие устройства могут быть промежуточного типа с креплением проводов глухими зажимами.
II-5-176. На металлических железнодорожных мостах с ездой по низу, снабженных на всем протяжении верхними связями, провода допускается располагать непосредственно над пролетным строением моста выше связей или за его пределами. Располагать провода в пределах габарита приближения строений, а также в пределах ширины, занятой элементами контактной сети электрифицированных железных дорог, не допускается.
На городских и шоссейных мостах допускается располагать провода как за пределами пролетного строения, так и в пределах ширины пешеходной и проезжей части моста.
На охраняемых мостах допускается располагать провода ВЛ ниже отметки пешеходной части.
II-5-177. Наименьшие расстояния от проводов ВЛ до различных частей мостов должны приниматься по согласованию с организациями, в ведении которых находится данный мост, при этом определение наибольшей стрелы провеса проводов производится путем сопоставления стрел провеса при высшей расчетной температуре воздуха и при гололеде.
II-5-178. При прохождении ВЛ по плотинам, дамбам и т.п. расстояния от проводов ВЛ при наибольшей стреле провеса и наибольшем отклонении до различных частей плотин и дамб должны быть не менее приведенных в табл. II-5-24. При прохождении ВЛ по плотинам и дамбам, служащим средством сообщения между берегами, ВЛ должна удовлетворять также требованиям, предъявляемым к ВЛ при пересечениях и сближениях с соответствующими сооружениями.
Таблица II-5-24
НАИМЕНЬШИЕ РАССТОЯНИЯ ОТ ПРОВОДОВ ВЛ
ДО РАЗЛИЧНЫХ ЧАСТЕЙ ПЛОТИН И ДАМБ
Наименование частей плотин и дамб | Наименьшие расстояния (м) при напряжении ВЛ, кВ | ||||
До 110 | 150 | 220 | 330 | 500 | |
До отметки гребня и бровки откоса | 6 | 6,5 | 7 | 7,5 | 8 |
До наклонной поверхности откоса | 5 | 5,5 | 6 | 6,5 | 7 |
До поверхности переливающейся через плотину воды | 4 | 4,5 | 5 | 5,5 | 6 |
Определение наибольшей стрелы провеса проводов должно производиться путем сопоставления стрел провеса при высшей расчетной температуре воздуха и при гололеде.
И КАНАТНЫМИ ДОРОГАМИ <*>
--------------------------------
<*> Согласовано с Госстроем СССР 5 апреля 1963 г. и с Госгортехнадзором РСФСР 7 января 1963 г.
II-5-179. Угол пересечения ВЛ с надземными трубопроводами и канатными дорогами не нормируется.
II-5-180. При пересечении с надземными трубопроводами и канатными дорогами опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерного типа нормальной конструкции. Для ВЛ напряжением 35 кВ и выше с сечением проводов 120 кв. мм и более допускаются также опоры промежуточного типа. Подвеска сеток на опорах ВЛ запрещается.
В исключительных случаях допускается прохождение ВЛ напряжением до 220 кВ под канатными дорогами, при этом последние должны иметь снизу мостики или сетки для ограждения проводов ВЛ.
Сечения проводов ВЛ в местах пересечения должны быть не менее: 35 кв. мм - для сталеалюминиевых и стальных и 70 кв. мм - для алюминиевых. Применение стальных проводов, за исключением грозозащитных тросов, при пересечениях с канатными дорогами и трубопроводами с горючими жидкостями и газами не допускается.
Провода и тросы ВЛ не должны иметь соединений в пролете пересечения; как исключение, допускается на каждом проводе пересекающей ВЛ с сечением провода не менее 240 кв. мм установка не более одного соединителя.
II-5-182. На опорах с подвесными изоляторами допускается одинарное крепление проводов; подвесные зажимы должны быть глухими. При штыревых изоляторах крепление проводов ВЛ должно быть двойным.
II-5-183. При нормальном режиме ВЛ расстояния до любой части трубопроводов или канатных дорог по горизонтали от проводов ВЛ при наибольшем их отклонении, а по вертикали от проводов ВЛ при наибольшей стреле провеса должны быть не менее: 3 м - для ВЛ напряжением до 20 кВ, 4 м - для ВЛ 35 - 110 кВ, 4,5 м - для ВЛ 150 кВ, 5 м - для ВЛ 220 кВ, 6 м - для ВЛ 330 км и 6,5 - для ВЛ 500 кВ.
Указанные расстояния могут быть уменьшены на 2 м для случая обрыва
провода ВЛ в соседнем пролете. При расчете должна приниматься средняя
годовая температура воздуха (t ) без учета нагрева током, без гололеда и
э
ветра.
II-5-184. В пролетах пересечения с ВЛ металлические трубопроводы и канатные дороги должны быть заземлены в соответствии с гл. I-7.
--------------------------------
<*> Согласовано с Госстроем СССР 5 апреля 1963 г. и с Госгортехнадзором РСФСР 7 января 1963 г.
II-5-185. Угол пересечения ВЛ с подземными трубопроводами не нормируется.
II-5-186. При сближении ВЛ с магистральными газопроводами с давлением более 12 ат и магистральными нефтепроводами и нефтепродуктопроводами последние должны прокладываться вне охранной зоны ВЛ, установленной "Правилами охраны высоковольтных электрических сетей" (см. II-5-112).
В стесненных условиях трассы при параллельном следовании ВЛ, а также в местах пересечений ВЛ с указанными трубопроводами допускаются следующие расстояния от подземной части (фундамента) опор ВЛ до трубопроводов:
5 | м | - | для | ВЛ | напряжением | до | 35 кв, |
10 | м | - | " | " | " | " | 110 - 220 кв, |
15 | м | - | " | " | " | " | 330 - 500 кв. |
Магистральные газопроводы с давлением более 12 ат на участке сближения с ВЛ напряжением 330 кв при прокладке их в охранной зоне должны отвечать требованиям, предъявляемым к газопроводам II категории (повышенная толщина стенки труб, контроль всех сварных стыков физическими методами). При пересечении ВЛ напряжением 500 кв с указанными магистральными газопроводами участки газопроводов в пределах охранной зоны должны отвечать требованиям, предъявляемым к газопроводам I категории (повышенная толщина стенки труб, контроль всех сварных стыков физическими методами и испытания гидравлическим методом).
Магистральные нефтепроводы и нефтепродуктопроводы на участках сближения и пересечения с ВЛ при указанных выше условиях должны удовлетворять требованиям, предъявляемым к трубопроводам III категории (контроль всех сварных стыков физическими методами).
II-5-187. При сближении и пересечении ВЛ с магистральными газопроводами давлением 12 ат и менее, а также трубопроводов различного назначения расстояния от подземной части (фундаментов) опор ВЛ до трубопроводов должны быть не менее:
для | ВЛ | напряжением | до | 35 кв | - | 5 | м, |
" | " | " | " | 110 кв и выше | - | 10 | м. |
При этом на участках сближения (при прокладке трубопроводов в охранной зоне ВЛ) и пересечения (в пределах охранной зоны) контроль всех сварных стыков магистральных газопроводов давлением 12 ат и менее должен быть произведен физическими методами.
--------------------------------
<**> Принято в соответствии со СНиП II-M.1-62.
II-5-188. Расстояния от крайних проводов ВЛ до водоохладителей должны быть не менее приведенных в табл. II-5-25.
Таблица II-5-25
Наименование водоохладителя | Наименьшие расстояния, м |
Брызгальные устройства и открытые градирни | 80 - 100 |
Башенные градирни и одновентиляторные градирни | 30 - 40 |
Секционные вентиляторные градирни | 40 - 60 |
Низшие пределы расстояний, приведенных в табл. II-5-25, относятся к охладителям малых размеров: градирням производительностью до 300 куб. м/ч и брызгальным бассейнам до 2000 куб. м/ч при расположении охладителей с подветренной стороны ВЛ.
Для районов с расчетными температурами наружного воздуха ниже минус 35 °C приведенные в табл. II-5-25 расстояния должны быть увеличены на 25%, а с температурами выше минус 20° - уменьшены на 25%.
II-5-189. Сближение ВЛ со зданиями и сооружениями, содержащими взрыво- и пожароопасные помещения, а также со взрывоопасными наружными установками должно выполняться в соответствии со специальными нормами, техническими условиями или правилами, согласованными с Главным управлением пожарной охраны МООП РСФСР и Государственным производственным Комитетом по энергетике и электрификации СССР.
Если такие сближения не предусмотрены перечисленными документами, ось трассы ВЛ должна проходить от указанных объектов на расстоянии не менее полуторакратной высоты опоры. Уменьшение этого расстояния на участках стесненной трассы допускается по согласованию в каждом отдельном случае с управлениями соответствующих энергосистем и органами Государственного пожарного надзора.
II-5-190. При сближении ВЛ с нефтяными и газовыми промысловыми факелами последние должны быть расположены с подветренной стороны ВЛ, при этом расстояние от ВЛ до промысловых факелов должно быть не менее 60 м.
II-5-191. Сближение ВЛ с аэродромами допускается по согласованию с Главным управлением гражданского воздушного флота при Совете Министров СССР, со штабом военного округа или с главным управлением министерства или ведомства, в ведении которого находится аэродром или аэропорт, на расстояниях от их границ:
до 10 км - с опорами любой высоты;
более 10 км до 30 км - при абсолютной отметке верхней точки опор ВЛ, превышающей абсолютную отметку аэродрома на 50 м и более;
до 75 км - при высоте опор 100 м и более.
ЗАЩИТА И АВТОМАТИКА
ЗАЩИТА ЭЛЕКТРИЧЕСКИХ СЕТЕЙ НАПРЯЖЕНИЕМ ДО 1000 В
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС 11 января 1957 г.; внесены изменения Союзглавэнерго решениями N Э-23/60 от 23 августа 1960 г. и N Э-12/61 от 22 мая 1961 г.
III-1-1. Настоящая глава Правил распространяется на защиту электрических сетей напряжением до 1000 В, сооружаемых как внутри, так и вне зданий.
Дополнительные требования к защите сетей указанного напряжения приведены в гл. IV-3, V-3, V-4, VII-3, VII-7 и в VI-1-29.
III-1-2. Аппаратом защиты называется аппарат, автоматически отключающий защищаемую электрическую цепь при ненормальных режимах.
III-1-3. Аппараты защиты по своей отключающей способности должны соответствовать токам короткого замыкания в начале защищаемого участка сети.
III-1-4. Автоматы и предохранители пробочного типа должны включаться в сеть таким образом, чтобы при вывинченной пробке предохранителя (автомата) винтовая гильза предохранителя (автомата) оставалась без напряжения, для чего защищаемый (отходящий) проводник должен быть присоединен к винтовой гильзе предохранителя (автомата).
III-1-5. Каждый аппарат защиты должен иметь надпись, указывающую номинальный ток аппарата, величину уставки расцепителя или номинальный ток плавкой вставки, требующихся для защищаемой ими цепи. Надписи рекомендуется наносить на аппарате или схеме, которая должна вывешиваться вблизи места установки защитных аппаратов.
III-1-6. Электрические сети должны иметь защиту от токов короткого замыкания с наименьшим временем отключения и обеспечением по возможности требования селективности.
При этом защита должна обеспечивать отключение аварийного участка при коротких замыканиях в конце защищаемой линии:
1. Одно- и многофазных - в сетях с глухозаземленной нейтралью.
2. Двух- и трехфазных - в сетях с изолированной нейтралью.
Кратности токов двух- и трехфазного короткого замыкания в сетях с изолированной нейтралью должны быть не менее приведенных в I-7-58 для однофазных замыканий в сетях с глухим заземлением нейтрали. Не требуется расчетная проверка этой кратности, если выполняются указания, приведенные в III-1-7.
III-1-7. Номинальные токи плавких вставок предохранителей и токи уставок автоматических выключателей, служащих для защиты отдельных участков сети, во всех случаях следует выбирать по возможности наименьшими по расчетным токам этих участков сети или номинальным токам электроприемников, но таким образом, чтобы аппараты защиты не отключали электроустановки при кратковременных перегрузках (пусковые токи, пики технологических нагрузок, токи при самозапуске и т.п.).
В сетях, защищенных только от токов короткого замыкания (не требующих защиты от перегрузки в соответствии с требованиями, приведенными в III-1-9), допускается не выполнять расчетной проверки кратности тока короткого замыкания, требуемой в соответствии с III-1-6, если обеспечено условие, чтобы по отношению к длительно допустимым токовым нагрузкам, приведенным в гл. I-3, защитные аппараты имели кратность не более:
300% номинального тока плавких вставок предохранителей;
450% тока уставки автоматического выключателя, имеющего только максимальный мгновенно действующий расцепитель (отсечка);
100% номинального тока расцепителя автоматического выключателя с нерегулируемой обратно зависимой от тока характеристикой (независимо от наличия или отсутствия отсечки);
150% тока трогания расцепителя автоматического выключателя с регулируемой обратно зависимой от тока характеристикой; если на этом автоматическом выключателе имеется еще отсечка, то ее кратность тока срабатывания не ограничивается.
III-1-8. Завышение номинальных токов плавких вставок предохранителей и уставок автоматов по сравнению с величинами, приведенными в III-1-7, допускается в необходимых случаях, например, для надежной отстройки от токов самозапуска электродвигателей при условии, если кратность тока короткого замыкания (III-1-6) имеет значения не менее 5 для предохранителей и не менее 1,5 - для автоматов.
III-1-9. Сети внутри помещений, выполненные открыто проложенными незащищенными изолированными проводниками с горючей оболочкой, должны быть защищены от перегрузки.
Кроме того, должны быть защищены от перегрузки сети внутри помещений, выполненных защищенными проводниками, проводниками, проложенными в трубах, в несгораемых строительных конструкциях и т.п., в следующих случаях:
1. Осветительные сети в жилых и общественных зданиях, в торговых помещениях, служебно-бытовых помещениях промышленных предприятий, включая сети для бытовых и переносных электроприемников (утюгов, чайников, плиток, комнатных холодильников, пылесосов, стиральных и швейных машин и т.п.), а также в пожароопасных производственных помещениях.
2. Силовые сети в промышленных предприятиях, в жилых и общественных зданиях, в торговых помещениях - только в случаях, когда по условиям технологического процесса или режиму работы сети может возникать длительная перегрузка проводов и кабелей.
3. Сети всех видов во взрывоопасных помещениях и взрывоопасных наружных установках - независимо от условий технологического процесса или режима работы сети.
III-1-10. Для сетей, защищаемых от перегрузки (см. III-1-9), следует выбирать:
1. Плавкие вставки предохранителей или расцепители автоматических выключателей - по расчетному току с учетом пиков тока, чтобы они не отключали электроустановку при кратковременных перегрузках (пусковые токи, пики технологических нагрузок, токи при самозапуске и т.п.).
2. Проводники - по расчетному току, при этом допустимая длительная токовая нагрузка должна быть не менее:
а) 125% номинального тока плавкой вставки или тока уставки автоматического выключателя, имеющего только максимальный мгновенно действующий расцепитель, - для проводников с резиновой и аналогичной по тепловым характеристикам изоляцией, кроме прокладываемых в невзрывоопасных производственных помещениях промышленных предприятий, для которых допускается 100%;
б) 100% номинального тока плавкой вставки или тока уставки автоматического выключателя, имеющего только максимальный мгновенно действующий расцепитель - для кабелей с бумажной изоляцией;
в) 100% номинального тока расцепителя автоматического выключателя с нерегулируемой обратно зависимой от тока характеристикой (независимо от наличия или отсутствия отсечки) - для проводников всех марок;
г) 100% тока трогания расцепителей автоматического выключателя с регулируемой обратно зависимой от тока характеристикой - для проводов и кабелей с резиновой и аналогичной по тепловым характеристикам изоляцией;
д) 80% тока трогания расцепителей автоматического выключателя с регулируемой обратно зависимой от тока характеристикой - для кабелей с бумажной изоляцией;
е) 100% номинального тока электродвигателя - для проводников ответвлений к короткозамкнутым электродвигателям в невзрывоопасных помещениях (см. также VII-3-63).
III-1-10А. В случаях, когда требуемая допустимая длительная токовая нагрузка проводника, определенная по III-1-7 и III-1-10, не совпадает с данными таблиц допустимых нагрузок, приведенных в гл. I-3, допускается применение проводника ближайшего меньшего сечения, но не менее, чем это требуется по расчетному току.
III-1-11. Аппараты защиты следует располагать по возможности в доступных для обслуживания местах таким образом, чтобы была исключена возможность их механических повреждений. Установка их должна быть выполнена таким образом, чтобы при оперировании с ними или при их действии была исключена опасность для обслуживающего персонала и окружающих предметов.
Аппараты защиты с открытыми токоведущими частями должны быть доступны для обслуживания только квалифицированному персоналу.
III-1-12. Аппараты защиты следует устанавливать во всех местах сети, где сечение проводника уменьшается (по направлению к местам потребления электроэнергии) или в местах, где это необходимо для соблюдения селективности.
III-1-13. Аппараты защиты должны устанавливаться непосредственно в местах присоединения защищаемых проводников к питающей линии. Допускается в случаях необходимости принимать длину участка между питающей линией и защитным аппаратом ответвления до 3 м. Проводники на этом участке могут иметь сечение, меньшее сечения питающей линии (но не менее сечения проводников после защитного аппарата); в этом случае эти проводники должны быть проложены в трубах или иметь негорючую оболочку. Открытая прокладка проводников на этом участке допускается только в непожароопасных помещениях по несгораемым поверхностям.
Для ответвлений, выполняемых в труднодоступных местах (например, на большой высоте), аппараты защиты допускается устанавливать на расстоянии до 30 м от точки ответвления в удобном для обслуживания месте (например, на вводе в распределительный пункт, в пускателе электроприемника и др.). При этом сечение ответвления должно быть не менее сечения, определяемого расчетным током, но не менее 10% пропускной способности защищенного участка магистрали, а проводники должны быть проложены в трубах или иметь негорючую оболочку.
III-1-14. При защите сетей предохранителями последние должны устанавливаться:
1. На всех нормально не заземленных полюсах или фазах.
2. В нулевых и нейтральных проводниках двухпроводных цепей в обслуживаемых неквалифицированным персоналом нормальных помещениях с сухими плохо проводящими полами (жилых, конторских, торговых и складских), а также в случаях, указанных в VII-3-66.
В нулевых и нейтральных проводниках двухпроводных ответвлений от этажных щитков на лестничных клетках жилых зданий установка предохранителей не требуется.
Установка предохранителей в нулевых и нейтральных проводниках трехпроводных и четырехпроводных цепей, а также в нулевых проводниках двухпроводных цепей, где требуется заземление, запрещается.
III-1-15. При защите сетей автоматическими выключателями максимальные расцепители должны устанавливаться на всех нормально не заземленных полюсах или фазах.
При защите сетей с изолированной нейтралью в трехпроводных сетях трехфазного тока и двухпроводных сетях однофазного или постоянного тока допускается устанавливать максимальные расцепители автоматов в двух фазах при трехпроводных сетях и в одной фазе (полюсе) - при двухпроводных.
При этом в пределах одной и той же установки защиту следует осуществлять в одних и тех же фазах или полюсах.
Максимальные расцепители в нейтральных проводниках допускается устанавливать лишь при условии, что при их срабатывании отключаются от сети одновременно все проводники, находящиеся под напряжением.
III-1-16. Аппараты защиты допускается не устанавливать, если это признается целесообразным по условиям эксплуатации, в местах:
1. Ответвления проводников от шин щита к аппаратам, установленным на том же щите; при этом проводники должны выбираться по расчетному току цепи.
2. Снижения сечения питающей линии по ее длине и на ответвлениях от нее, если защита предыдущего участка линии защищает участок со сниженным сечением или если незащищенные участки линии или ответвления от нее выполнены проводниками, выбранными с сечением не менее половины сечения защищенного участка линии.
3. Ответвления от питающей линии к электроприемникам малой мощности (лампам накаливания, бытовым приборам и т.п.), если питающая их линия защищена аппаратом с уставкой не более 20 а.
4. Ответвления от питающей линии проводников измерений, управления и сигнализации, если эти проводники не выходят за пределы соответствующих машин или щита либо эти проводники выходят за их пределы, но электропроводка выполнена в трубах или имеет негорючую оболочку.
Не допускается устанавливать аппараты защиты в местах присоединения к питающей линии таких цепей управления, сигнализации и измерения, отключение которых может повлечь за собой опасные последствия (отключение пожарных насосов, вентиляторов, предотвращающих образование взрывоопасных смесей, некоторых механизмов собственных нужд электростанций и т.п.). Во всех случаях такие цепи должны выполняться проводниками в трубах или иметь негорючую оболочку. Сечение этих цепей должно быть не менее приведенных в III-4-4.
РЕЛЕЙНАЯ ЗАЩИТА
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС 11 января 1957 г.; внесены изменения Союзглавэнерго решением N 13/9 от 30 декабря 1959 г. и Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 29 июня 1963 г.
III-2-1. Настоящая глава Правил распространяется на устройства релейной защиты элементов энергосистем, промышленных и других электроустановок (генераторов, трансформаторов, электродвигателей, линий, шин и т.д.).
Защита электроустановок напряжением 500 кв, а также кабельных линий напряжением 110 - 220 кв выполняется в соответствии с проектом.
Требования к защите электрических сетей напряжением до 1000 В, электродвигателей, конденсаторных установок, электротермических установок - см. соответственно в гл. III-1, V-3, V-6, VII-5.
Устройства релейной защиты элементов электроустановок, не рассмотренных в этой и других главах, должны выполняться в соответствии с основными положениями настоящей главы.
III-2-2. Электроустановки должны быть оборудованы устройствами релейной защиты, предназначенными для:
1) отключения автоматическим выключателем защищаемого элемента в случае его повреждения, представляющего непосредственную опасность для него или для всей электроустановки, а также при возникновении условий, угрожающих повреждением (например, резкое снижение уровня масла) или нарушением нормального режима работы электроустановки (например, недопустимое снижение напряжения при самозапуске электродвигателей);
2) сигнализации о нарушении нормального режима работы защищаемого элемента (например, перегрузка), а также о возникновении повреждения, не представляющего непосредственной опасности для элемента или всей электроустановки (например, замыкание на землю в сетях с малым током замыкания на землю и др.).
III-2-3. В электроустановках напряжением выше 1000 В с целью их удешевления и повышения надежности вместо автоматических выключателей и релейной защиты должны применяться предохранители во всех случаях, когда они (см. также I-2-33):
могут быть выбраны с требуемыми параметрами (номинальные напряжения и ток, предельно отключаемый ток и др.);
обеспечивают требуемые для данной электроустановки селективность и чувствительность действия;
не препятствуют применению необходимой по условиям работы электроустановки автоматики (автоматическое повторное включение - АПВ, автоматическое включение резерва - АВР и т.д.).
III-2-4. Устройства релейной защиты должны обеспечивать наименьшее возможное время отключения коротких замыканий. Времена действия устройства релейной защиты должны удовлетворять требованиям надежности работы электрической системы (устойчивая работа электрической системы и электроустановок потребителей по условиям понижения напряжения при коротких замыканиях; уменьшение объема повреждений; обеспечение возможности восстановления нормальной работы путем успешного действия АПВ и АВР, самозапуска электродвигателей, втягивания в синхронизм и пр.).
Усложнение релейной защиты с целью ускорения отключения коротких замыканий в каждом конкретном случае должно основываться на реальных требованиях работы электрической системы или электроустановки.
III-2-5. Релейная защита, действующая на отключение, должна, как правило, обеспечивать селективность действия с тем, чтобы при повреждении какого-либо элемента электроустановки отключался только этот поврежденный элемент.
Для обеспечения, если это необходимо, ускорения отключения коротких замыканий (см. III-2-4) допускается неселективное действие релейной защиты, по возможности исправляемое последующим действием АПВ и АВР.
Допускается также применение комбинированных схем защиты и автоматики, при которых отключения коротких замыканий производятся групповыми или секционирующими выключателями, после чего поврежденные элементы автоматически отключаются при отсутствии напряжения отделителями, выключателями нагрузки или разъединителями и восстановление питания неповрежденных элементов осуществляется действием АПВ, АВР или автоматики поочередного включения.
III-2-6. Устройства релейной защиты с выдержками времени, обеспечивающими селективность действия, допускается выполнять, когда:
отключение коротких замыканий с выдержками времени возможно по требованиям надежности работы электрической системы (см. III-2-4);
защита действует в качестве резервной (см. III-2-15).
III-2-7. Релейная защита должна удовлетворять требованиям надежности действия, обеспечиваемым применением наименьшего числа устройств с наиболее простыми схемами, наименьшим количеством реле, цепей и контактов (см. также III-3-2).
Для этой цели при выполнении релейной защиты не следует учитывать маловероятных случаев повреждений и режимов работы, а при выборе первичных схем электроустановок и сетей следует учитывать условия выполнения более простой и надежной релейной защиты и возможности предотвращения или ликвидации нарушений, обеспечиваемые автоматикой.
III-2-8. Релейная защита элементов напряжением 35 кв и выше, питание которой выполняется от трансформаторов напряжения, должна снабжаться устройствами:
автоматически выводящими защиту из действия и сигнализирующими об этом, если отключение автоматов, перегорание предохранителей и другие неисправности во вторичных цепях напряжения могут привести к неправильному действию защиты в нормальном режиме;
сигнализирующими появление указанных неисправностей в цепях напряжения - во всех остальных случаях.
III-2-9. При наличии на линиях электропередачи трубчатых разрядников и быстродействующей релейной защиты необходимо, чтобы защита не отключала линии при действии разрядников, для чего:
наименьшее время действия релейной защиты до момента подачи импульса на отключение должно быть больше времени однократного срабатывания разрядников (порядка 0,06 - 0,08 сек.);
пусковые органы защиты, срабатывающие от импульса тока разрядников, должны иметь возможно меньшее время возврата (примерно 0,01 сек. от момента исчезновения импульса).
В случаях, когда линии, оборудованные АПВ, по всей длине имеют тросы, допускается не отстраивать релейную защиту от времени работы трубчатых разрядников, установленных на подходах к электростанциям и подстанциям.
III-2-10. Для релейной защиты с выдержками времени следует в каждом конкретном случае рассматривать целесообразность обеспечения действия защиты от начальной величины тока или сопротивления при коротком замыкании, что необходимо в случаях, когда имеется вероятность неправильного действия или отказа защиты (из-за затухания токов короткого замыкания во времени, в результате могущих возникнуть качаний, появления дуги в месте повреждения и др.).
III-2-11. Защиты в сетях напряжением 110 кв и выше должны снабжаться устройствами, блокирующими их действие при качаниях, если в указанных сетях (на элементах, где установлены эти защиты) возможны качания и при этом защиты по принципу своего действия могут работать неправильно.
Допускается применение аналогичных устройств в тех же случаях и для линий напряжением ниже 110 кв, связывающих мощные источники питания (исходя из вероятности возникновения качаний и возможных последствий неправильных отключений).
При применении несинхронного АПВ необходимо предусматривать мероприятия, предотвращающие неправильные действия защиты в момент включения и в процессе втягивания в синхронизм.
III-2-12. Действие релейной защиты должно фиксироваться встроенными в реле указателями срабатывания или отдельными указательными реле, счетчиками числа срабатываний и другими устройствами аналогичного назначения в той степени, в какой это необходимо для учета и анализа работы соответствующих защит.
III-2-13. Установку указательных реле в цепях релейной защиты, действующей на отключение, необходимо производить, исходя из следующего:
1. Действие любой защиты должно фиксироваться указательными реле или встроенными указателями срабатывания.
2. При наличии сложного устройства релейной защиты, имеющего несколько ступеней выдержки времени, отдельные комплекты защиты от замыканий между фазами и на землю или несколько защит на одном элементе, указательные реле должны устанавливаться, как правило, на каждой из перечисленных частей защиты.
III-2-14. Для анализа нарушений нормального режима работы, а также для определения мест повреждений в электрической системе должны быть рационально расставлены специальные автоматические приборы (автоматические осциллографы, самопишущие приборы с ускорением записи при авариях, приборы - фиксаторы аварийных величин).
III-2-15. На каждом из элементов электроустановок должна предусматриваться защита, обеспечивающая селективное и быстрое отключение повреждения в пределах защищаемого элемента (основное действие) и, если возможно, отключение с выдержкой времени повреждения в пределах смежных элементов в случае отказа в действии их защиты или выключателей (дальнее резервное действие).
Выполнение нескольких основных защит, например для действия при различных видах повреждений и при разных режимах работы, допускается в случаях, специально оговоренных настоящими Правилами.
III-2-16. Отдельная (помимо основной) резервная защита, осуществляющая дальнее резервирование (для смежных элементов) и ближнее резервирование (для данного элемента), должна выполняться в случаях, когда основная защита по принципу своего действия не осуществляет дальнего резервирования или при отказе основных защит или выключателей смежных элементов (высокочастотные защиты, продольные и поперечные дифференциальные защиты и т.п.).
Для ускорения отключений повреждений хотя бы на части защищаемого элемента, в том числе для действия в пределах мертвой зоны органа направления мощности, а также в других случаях отказа основной защиты допускается применение в качестве дополнительных защит токовых отсечек без выдержки времени.
III-2-17. В случаях, когда полное обеспечение дальнего резервирования связано со значительным усложнением защиты или технически невозможно, допускается:
1. Сокращение зоны дальнего резервирования (возможность отказа резервной защиты при коротких замыканиях за трансформаторами и на реактированных линиях, в конце длинного смежного участка, на смежном участке, когда из-за наличия генерирующих источников (подпиток) ток в месте установки защиты значительно меньше тока в месте повреждения).
2. Осуществление дальнего резервирования только при наиболее часто встречающихся видах повреждений, без учета редких режимов работы и учете каскадного действия защиты.
3. Неселективное действие защит при коротких замыканиях на смежных элементах (при дальнем резервировании) с возможностью обесточения в отдельных случаях подстанций; при этом следует стремиться обеспечить исправление этих неселективных отключений действием АПВ и АВР.
В случаях, когда отказ защиты или выключателя на крупной или очень ответственной электростанции или подстанции может привести к особо тяжелым последствиям из-за неудовлетворительного дальнего резервного действия защит на смежных элементах (недостаточная чувствительность резервных защит, недопустимое по условиям устойчивости время отключения, чрезмерно большое число отключающихся элементов), должны предусматриваться специальные устройства резервирования отказа выключателя (УРОВ).
УРОВ при срабатывании хотя бы одной из защит поврежденного элемента (основной, резервной, осуществляющей ближнее резервирование или дополнительной) и неотключении в заданное время короткого замыкания должно действовать на отключение смежных выключателей тех же шин. С этой же целью допускается выполнение действия резервных защит присоединений данной системы шин в обратном направлении (действие, когда короткое замыкание оказывается от места установки защиты не в направлении линии, а в направлении к шинам).
III-2-18. При выполнении резервной защиты в виде отдельного комплекта следует ее осуществлять, как правило, таким образом, чтобы имелась возможность раздельной проверки или ремонта основной и резервной защит при работающем защищаемом элементе.
III-2-19. Оценка чувствительности основных типов релейных защит должна производиться при помощи коэффициента чувствительности определяемого:
для защит, реагирующих на величины, возрастающие в условиях повреждений, - как отношение расчетных величин (ток или напряжение) при металлическом коротком замыкании в пределах защищаемой зоны к параметрам срабатывания;
для защит, реагирующих на величины, уменьшающиеся в условиях повреждения, - как отношение параметров срабатывания к расчетным величинам (напряжение или сопротивление) при металлическом коротком замыкании в пределах защищаемой зоны.
Расчетные величины должны приниматься, исходя из наиболее неблагоприятных видов повреждения, но для реально возможного режима работы энергосистемы.
III-2-20. При оценке чувствительности основных защит необходимо исходить из следующих наименьших коэффициентов чувствительности:
1. Максимальные токовые защиты любых элементов электрической системы (с пуском и без пуска минимального напряжения) и фильтровые защиты обратной последовательности - порядка 1,5.
2. Токовые направленные защиты любых элементов (с пуском и без пуска минимального напряжения):
для пускового органа - порядка 1,5;
для органов направления мощности обратной и нулевой последовательностей - порядка 2,0;
для органа направления мощности, включенного на полные ток и напряжение, - не нормируется.
3. Дистанционные защиты:
для пускового органа любого типа - порядка 1,5;
для дистанционного органа II ступени, предназначенного для действия при коротких замыканиях в конце защищаемого участка (без учета резервного действия, т.е. до шин подстанции), - порядка 1,25; для указанного органа чувствительность по току должна быть порядка 1,5 (по отношению к току точной работы, т.е. току, при котором погрешность защиты не выходит за нормированные пределы) при повреждении в той же точке.
4. Ступенчатые защиты тока или тока и напряжения, направленные и ненаправленные, включенные на полные токи и напряжения или на слагающие нулевой последовательности:
для токового органа и органа напряжения ступени защиты, предназначенной для действия при коротких замыканиях в конце защищаемого участка (без учета резервного действия), - порядка 1,5 (при наличии надежно действующей селективной резервной ступени допускается уменьшать коэффициент чувствительности указанного токового органа до 1,3);
для органа направления мощности обратной и нулевой последовательностей - порядка 2;
для ступени защиты нулевой последовательности, предназначенной для действия при коротких замыканиях в конце защищаемого участка, коэффициент чувствительности порядка 1,5 при наличии на противоположном конце линии отдельной защиты шин может обеспечиваться в режиме каскадного отключения.
5. Продольные дифференциальные защиты генераторов, трансформаторов, линий и других элементов, а также полная дифференциальная защита шин - порядка 2,0; для неполной дифференциальной защиты шин генераторного напряжения при выполнении ее в виде дифференциальной дистанционной защиты указанный коэффициент относится к токовому пусковому органу; при выполнении неполной дифференциальной защиты шин в виде дифференциальной токовой отсечки допускается принимать коэффициент чувствительности порядка 1,5.
Для дифференциальной защиты генераторов, трансформаторов и электродвигателей чувствительность должна проверяться по токам короткого замыкания на выводах.
Для режима включения трансформатора под напряжение, а также для кратковременных режимов работы трехобмоточного трансформатора при отключении одной из его сторон (обмоток) допускается сниженный коэффициент чувствительности для дифференциальной защиты трансформатора или блока генератор - трансформатор порядка 1,5; в режиме подачи напряжения на поврежденные шины включением одного из питающих элементов допускается сниженный коэффициент чувствительности для дифференциальной защиты шин порядка 1,5.
6. Поперечные дифференциальные направленные защиты параллельных линий:
для токового реле и реле напряжения пускового органа комплектов защиты от междуфазных коротких замыканий и замыканий на землю - порядка 2,0 до отключения поврежденной линии с одной стороны (указанный коэффициент обязателен для защиты одной из сторон параллельных линий) и порядка 1,5 - после отключения линии с одной стороны;
для органа мощности нулевой последовательности - порядка 4,0 до отключения и 2,5 - после отключения поврежденной линии с одной стороны;
для органа мощности, включенного на полные ток и напряжение, - не нормируется.
7. Балансовые защиты параллельных линий - как для пусковых органов поперечных дифференциальных направленных защит.
8. Направленные защиты с высокочастотной блокировкой:
для органа направления мощности, используемого в качестве пускового органа, или органа направления мощности в цепях отключения - порядка 3,0;
для пусковых органов тока и напряжения (в цепях отключения) - порядка 2,0;
для дистанционного пускового органа (в цепи отключения) - порядка 1,5.
9. Пусковые органы дифференциально-фазных высокочастотных защит (в цепях отключения):
для органов тока и напряжения - порядка 2,0, дистанционного органа - порядка 1,5.
10. Токовые отсечки без выдержки времени, устанавливаемые на генераторах, трансформаторах и электродвигателях при коротких замыканиях в месте установки защит - порядка 2.
11. Защиты от замыкания на землю в сетях с малым током замыкания на землю (действующие на сигнал или на отключение) - порядка 1,25 для кабельных линий и 1,5 - для воздушных линий электропередачи.
III-2-21. Чувствительность защиты генераторов от замыканий на землю, действующей на отключение, должна определяться наименьшим током срабатывания защиты, но не более 5 а. Допускается, как исключение, увеличение тока срабатывания по сравнению с указанной величиной, но не более чем на 10%.
III-2-22. Наименьшие коэффициенты чувствительности для резервных защит при коротких замыканиях в конце смежного элемента или в конце наиболее удаленного из нескольких последовательных элементов, входящих в зону резервирования, следует принимать не менее 1,2 (см. также III-2-17).
III-2-23. Для токовых отсечек без выдержки времени, устанавливаемых на линиях и выполняющих функции дополнительных защит, длина защищаемой зоны должна быть, как правило, не менее 15 - 20% длины защищаемого участка (при повреждениях в нормальном рабочем режиме).
III-2-24. В случаях, когда возможно и вероятно действие защиты последующего элемента из-за отказа вследствие недостаточной чувствительности защиты предыдущего элемента (например, защиты кольцевой сети с одной точкой питания), необходимо чувствительность этих защит согласовывать между собой.
III-2-25. В сетях с большим током замыкания на землю должен быть выбран, исходя из условий релейной защиты, такой режим заземления нейтралей силовых трансформаторов (т.е. размещение и количество заземленных трансформаторов), при котором величины токов и напряжений при замыканиях на землю обеспечивают действие релейной защиты элементов сети при всех возможных режимах эксплуатации электрической системы. При этом должна быть обеспечена возможность применения защит от замыканий на землю простейшего типа (например, токовых отсечек нулевой последовательности).
Для повышающих трансформаторов или трансформаторов с двусторонним питанием, имеющих неполную изоляцию обмотки со стороны нулевого вывода, должно быть исключено возникновение в аварийных условиях недопустимого для них режима работы с изолированной нейтралью на выделившиеся шины или участок сети 110 - 330 кв с замыканием на землю одной фазы. С этой целью при наличии на объекте части трансформаторов с заземленной нейтралью должна применяться защита, обеспечивающая отключение трансформатора с изолированной нейтралью или ее автоматическое заземление до отключения трансформаторов с заземленной нейтралью, работающих на те же шины или участок сети.
III-2-26. Трансформаторы тока, предназначенные для питания токовых цепей устройств релейной защиты от коротких замыканий, должны удовлетворять 10-процентной погрешности (см. также III-4-4). Большая погрешность трансформаторов тока допускается лишь в отдельных случаях, когда это не приводит к неправильному и неселективному действию защиты, а также в схемах с дешунтированием на переменном оперативном токе (после срабатывания реле и присоединения к трансформаторам тока отключающей катушки).
III-2-27. При выборе проводов, соединяющих трансформаторы напряжения и устройства релейной защиты, необходимо проверять потери напряжения в них, особенно при применении фильтровых защит.
Надежная работа защиты должна быть также обеспечена с учетом потери напряжения в соединительных проводах между источником оперативного тока и отключающей катушкой выключателя (см. также III-4-4, п. 2).
III-2-28. Присоединение токовых обмоток устройств релейной защиты ко вторичным обмоткам трансформаторов тока допускается производить совместно с электроизмерительными приборами при условии выполнения требований III-2-26 (см. также I-5-18).
При этом в цепи высокочастотных, дифференциальных и дистанционных защит, а также в цепи защиты, присоединенной к фильтру токов нулевой последовательности, включение электроизмерительных приборов и счетчиков допускается только через промежуточные трансформаторы тока при условии, что трансформаторы тока удовлетворяют требованиям III-2-26 при разомкнутой вторичной цепи промежуточных трансформаторов.
III-2-29. Заземление во вторичных цепях трансформаторов тока и трансформаторов напряжения должно выполняться согласно III-4-16 и III-4-17.
III-2-30. Для питания цепей напряжения устройств релейной защиты элементов напряжением 35 кв и выше вместо трансформаторов напряжения, к которым присоединен защищаемый элемент, допускается применять:
1. Трансформаторы напряжения на стороне низшего напряжения силовых трансформаторов для питания обмоток напряжения соответствующих реле.
В отдельных случаях трансформаторы напряжения на стороне высшего напряжения допускается использовать для питания обмоток напряжения - реле, установленных на стороне среднего или низшего напряжения электростанций и подстанций.
2. Фильтр тока нулевой последовательности, состоящий из трех трансформаторов тока, устанавливаемых на трансформаторах электростанции или подстанции, или трансформаторы тока, устанавливаемые в нейтрали тех же трансформаторов.
3. Емкостные устройства отбора напряжения.
III-2-31. Защиты, осуществляемые при помощи реле прямого действия, как первичными, так и вторичными и защиты на переменном оперативном токе должны применяться во всех электроустановках, в том числе при наличии аккумуляторной батареи, если это возможно, и ведет к упрощению и удешевлению электроустановки.
С целью упрощения и удешевления электроустановок должно также применяться децентрализованное размещение устройств защиты, в том числе в открытых распределительных устройствах в шкафах наружной установки.
III-2-32. В качестве источника переменного оперативного тока для защит от коротких замыканий, как правило, должны использоваться трансформаторы тока защищаемого элемента. В зависимости от конкретных условий в качестве источника оперативного тока должны также применяться зарядные устройства с конденсаторами, трансформаторы напряжения и трансформаторы собственных нужд, если необходимо со стабилизацией напряжения, и комбинированные блоки питания выпрямленным током (элементы тока и напряжения).
III-2-33. Для защит от замыканий на землю в сетях с малым током замыкания на землю в качестве источника оперативного переменного тока следует использовать трансформаторы напряжения или осуществлять питание от силовой сети.
III-2-34. Для газовой защиты трансформаторов на подстанциях без постоянного оперативного тока следует, как правило, предусматривать питание от трансформатора напряжения или непосредственно со стороны низшего напряжения защищаемого трансформатора.
III-2-35. В сетях оперативного тока, где возможны коммутационные перенапряжения, должны быть приняты меры для их снижения, например установка шунтирующих сопротивлений для катушек с большой индуктивностью. Шунтирующие сопротивления для соленоидов включения могут не применяться в схемах с двухполюсным разрывом.
III-2-36. Устройства релейной защиты и автоматики, периодически выводимые из работы по требованиям режима сети, условиям селективности и другим причинам, должны иметь специальные приспособления для вывода их из работы дежурным персоналом. Для обеспечения эксплуатационных проверок и испытаний в схемах защит следует предусматривать испытательные блоки или испытательные зажимы (см. также III-4-9 и III-4-10).
НА СБОРНЫЕ ШИНЫ ГЕНЕРАТОРНОГО НАПРЯЖЕНИЯ
III-2-37. Для генераторов мощностью более 1000 кВт должны предусматриваться устройства релейной защиты от следующих видов повреждений и нарушений нормальных режимов работы:
Защита должна действовать на отключение всех выключателей генератора и на устройство автоматического гашения поля (АГП).
На гидрогенераторах указанная защита должна также действовать на останов агрегата и вводить в действие непосредственно или при одновременном срабатывании специальных датчиков противопожарное устройство (см. также III-2-39 и III-2-65, п. 3).
Защита должна устанавливаться при естественном емкостном токе замыкания на землю сети генераторного напряжения 5 а и более (независимо от наличия или отсутствия компенсации).
Защита должна действовать в соответствии с п. 1.
В случаях, когда защита от замыканий на землю не устанавливается или не действует (например, при компенсации), для сигнализации замыканий на землю используется устройство контроля изоляции.
3. От замыканий между витками одной фазы в обмотке статора (при наличии выведенных параллельных ветвей обмоток и их соединении в звезду).
Защита должна действовать в соответствии с п. 1.
При наличии секционирования защиту следует выполнять двухступенчатой; с меньшей выдержкой времени защита должна действовать на отключение соответствующих секционных выключателей и с большой выдержкой времени - на отключение выключателя генератора и АГП.
Для гидрогенераторов допускается действие защиты и на останов агрегата.
Защита должна действовать на сигнал, а на турбогенераторах,
допускающих только кратковременно симметричные перегрузки (перегрузки с
током 2I менее 1 мин.) <*>, и на гидроэлектростанциях без постоянного
ном
дежурства персонала, также на разгрузку и, если последняя неэффективна, на
отключение выключателя и АГП. Для гидрогенераторов допускается вместе с
отключением действие на останов агрегата. При наличии секционирования
защиту, действующую на отключение, следует выполнять двухступенчатой (как в
п. 4 настоящего параграфа).
--------------------------------
<*> Указание о применении защиты оттоков в обмотке статора, обусловленных симметричной перегрузкой, для турбогенераторов (см. III-2-37, п. 5-й, III-2-44) будет введено в силу особым решением (после уточнения заводами-изготовителями соответствующих характеристик машин и разработки защиты).
Защиты от симметричных перегрузок, действующие на разгрузку и отключение, могут заменяться равноценными устройствами в системе регулирования возбуждения (ограничение длительности форсировки возбуждения, устройства расфорсировки и т.п.).
6. От появления второго замыкания на корпус в цепи возбуждения турбогенераторов (защита должна вводиться в действие после появления устойчивого замыкания на корпус в одной точке цепи возбуждения).
Защита должна действовать на отключение или на сигнал, а на турбогенераторах с наборными зубцами роторов, проволочными бандажами, повышенной вибрацией и т.д. - только на отключение.
Защита должна действовать на сигнал или на отключение; допускается замена ее периодическим контролем (см. I-6-22); при действии на отключение допускается одновременное действие на останов агрегата.
Защита должна действовать на отключение выключателя и АГП, допускается ее действие также на останов агрегата; при достаточно эффективном ограничении повышения напряжения автоматическим регулированием возбуждения и наличии, кроме того, релейного устройства развозбуждения защита от повышения напряжения может не устанавливаться.
9. От перегрузки токами обратной последовательности (для турбо- и гидрогенераторов мощностью более 30 Мвт).
Защита, имеющая большую чувствительность, должна действовать на
сигнал, а меньшую чувствительность или зависимую характеристику выдержки
2
времени (I t) - на отключение выключателя генератора и АГП. Для
2
гидрогенераторов допускается вместе с отключением действие на останов
агрегата. На гидроэлектростанциях без постоянного дежурства персонала
защита с большей чувствительностью должна действовать на отключение.
При наличии секционирования защиту, действующую на отключение, следует выполнять двухступенчатой (как в п. 4 настоящего параграфа).
Применение указанной в настоящем пункте защиты должно учитываться также при выполнении защиты в соответствии с п. 4 настоящего параграфа (см. III-2-43).
III-2-38. Для генераторов мощностью 1000 кВт и менее должны предусматриваться устройства релейной защиты в соответствии с III-2-37, п. п. 1, 2, 4, 5 и 8.
Для генераторов напряжением 690 в и ниже мощностью до 1500 кВт в связи с более высокими запасами изоляции таких генераторов при условии регулярно проводимых профилактических испытаний защиту рекомендуется выполнять упрощенно в соответствии с III-2-48.
III-2-39. Для защиты генераторов от многофазных замыканий в обмотке статора в случаях, когда имеются выводы отдельных фаз со стороны нейтрали, должна предусматриваться продольная дифференциальная защита без выдержки времени (исключение см. в III-2-40).
В зону действия защиты должны, помимо генератора, входить также соединения генератора со сборными шинами электростанции (до выключателя).
Допускается для гидрогенераторов не включать их соединение со сборными шинами в зону действия дифференциальной продольной защиты, если последняя непосредственно (без контроля специальными датчиками, см. III-2-37) действует на автоматическое пожаротушение водой.
Дифференциальная продольная защита должна выполняться с током
срабатывания (1,3 - 1,4)I , а для турбогенераторов мощностью 100 Мвт и
ном
более и для гидрогенераторов мощностью более 5 Мвт с током срабатывания
меньше номинального тока. Для предотвращения неправильного действия защиты
с током срабатывания меньше номинального тока от токов небаланса при
внешних коротких замыканиях должны использоваться реле с насыщающимися
трансформаторами тока, при этом выполнение устройства обрыва проводов
является необязательным.
Допускается выполнение такой защиты и для турбогенераторов мощностью менее 100 Мвт.
При выполнении дифференциальной защиты двухфазной двухрелейной дополнительно должна применяться защита от двойных замыканий на землю.
III-2-40. Для защиты от многофазных замыканий в обмотке статора генераторов мощностью 1000 кВт и менее и напряжением 3 кв и выше, работающих параллельно с другими генераторами или электрической системой, должна предусматриваться токовая отсечка без выдержки времени, устанавливаемая со стороны выводов генератора к сборным шинам. В случаях, когда токовая отсечка не удовлетворяет требованиям чувствительности, допускается устанавливать дифференциальную продольную защиту.
Применение токовой отсечки допускается взамен дифференциальной защиты и для генераторов большей мощности, не имеющих выводов отдельных фаз со стороны нейтрали статора (см. III-2-39).
Для одиночно работающих генераторов мощностью 1000 квт и менее и напряжением 3 кв и выше при наличии выводов отдельных фаз со стороны нейтрали допускается в качестве защиты от многофазных замыканий использовать максимальную токовую защиту, устанавливаемую со стороны нейтрали (см. III-2-43), а при отсутствии выводов отдельных фаз со стороны нейтрали допускается в качестве защиты от многофазных замыканий устанавливать защиту минимального напряжения (без токовых реле).
III-2-41. Для защиты генераторов от замыканий на землю в обмотке статора в сетях напряжением 3 кв и выше должна предусматриваться токовая защита, включенная на трансформаторы тока нулевой последовательности, установленные непосредственно у выводов генератора, и действующая от естественного (емкостного) или остаточного (при наличии дугогасящих катушек) тока замыкания на землю.
В случаях, когда указанная выше токовая защита не обеспечивает чувствительности, предусмотренной в III-2-21, должна предусматриваться защита в специальном исполнении, например, с компенсацией собственного емкостного тока генератора или направленная.
В случае присоединения дугогасящей катушки к нейтрали генератора защита от замыканий на землю в обмотке статора должна выполняться в виде дифференциальной (с трансформатором тока в нейтрали и дополнительной обмоткой на трансформаторе тока нулевой последовательности на выводах) или заземляющая шина дугогасящей катушки должна быть также пропущена через трансформатор тока нулевой последовательности.
При этом периодически должен производиться контроль изоляции цепей заземления.
III-2-42. Для защиты генераторов от замыканий между витками одной фазы обмотки статора в случаях, когда обмотки генератора соединяются в звезду и имеют две выведенные параллельные ветви, должна предусматриваться односистемная поперечная дифференциальная защита.
III-2-43. Для защиты генераторов мощностью более 30 Мвт от токов в обмотке статора, обусловленных внешними короткими замыканиями, а также для защиты от перегрузки токами обратной последовательности должна применяться токовая защита обратной последовательности с выдержкой времени, дополненная приставкой для действия при трехфазных коротких замыканиях (одно реле тока и одно реле напряжения, включенное на междуфазное напряжение).
Ток срабатывания реле обратной последовательности должен приниматься
(0,3 - 0,7)I , но не более предельно допустимого для данного генератора
ном
в течение 2 мин. тока обратной последовательности.
На генераторах с форсированным охлаждением статора и ротора, для
которых по характеристике допустимых перегрузок токами обратной
2
последовательности (I t) при независимой выдержке времени не
2
обеспечивается надлежащая защита, должна применяться защита от перегрузки
токами обратной последовательности с зависимой от тока характеристикой
выдержки времени.
Во всех случаях применения на турбогенераторах действующей на отключение защиты обратной последовательности должна дополнительно устанавливаться более чувствительная защита обратной последовательности с действием на сигнал.
Для защиты генераторов мощностью 30 Мвт и менее должна применяться максимальная токовая защита с комбинированным пуском напряжения, выполненным с одним минимальным реле, включенным на междуфазное напряжение, и одним реле напряжения обратной последовательности, разрывающим цепь реле минимального напряжения.
Уставки этой защиты должны приниматься порядка (1,3 - 1,4)I по току,
ном
(0,5 - 0,6)U для турбогенераторов и (0,6 - 0,7)U для гидрогенераторов
ном ном
- по междуфазному напряжению и (0,06 - 0,12)U по напряжению обратной
ном
последовательности.
Для генераторов мощностью 6 Мвт и менее напряжением 3 кв и выше допускается применение упрощенной защиты минимального напряжения (без реле тока), а для генераторов мощностью 1000 квт и менее напряжением 3 кв и выше, как правило, должна применяться максимальная токовая защита без пуска минимального напряжения. Уставка последней должна выбираться по току нагрузки с необходимым запасом.
перегрузкой, действующая на сигнал, должна выполняться в виде максимальной
токовой защиты с выдержкой времени, использующей ток одной фазы статора.
Уставка потоку должна приниматься (1,2 - 1,25)I . Для турбогенераторов,
ном
допускающих только кратковременные перегрузки, и для гидрогенераторов
мощностью более 5 Мвт гидроэлектростанций без постоянного дежурства
персонала дополнительная защита, действующая на разгрузку или отключение,
2
должна выполняться с зависимой характеристикой (I t), если вместо нее не
предусмотрены соответствующие устройства в системе регулирования
возбуждения (см. III-2-37, п. 8).
III-2-45. Защита от повышения напряжения в обмотке статора
гидрогенераторов должна выполняться с реле максимального напряжения,
включенным на одно междуфазное напряжение. Уставки должны приниматься по
напряжению (1,5 - 1,7)U и по времени - 0,5 сек.
ном
III-2-46. Защита от второго замыкания на землю в цепях возбуждения турбогенератора должна предусматриваться, как правило, в одном комплекте на всю электростанцию (при числе однотипных генераторов на электростанции не более восьми) и присоединяться к поврежденному генератору в случае появления замыкания на землю в одной точке обмотки ротора генератора. Защита должна предусматриваться с токовым реле, присоединяемым в диагональ четырехплечего моста и к валу машины. В схеме должны быть предусмотрены мероприятия, предотвращающие неправильное действие защиты от прохождения через реле переменного тока (например, вызванного несимметрией магнитного потока машины при наличии эксцентрицитета ротора и др.).
III-2-47. Для всех гидрогенераторов и для турбогенераторов, имеющих составной ротор или ротор с проволочными бандажами, а также в случаях, когда энергосистема не может даже кратковременно покрыть дефицит реактивной мощности, вызванный потерей возбуждения рассматриваемого генератора, должна предусматриваться блокировка, отключающая выключатель генератора при действии АГП.
III-2-48. Защиту генераторов мощностью 1500 квт и менее и напряжением до 690 в с незаземленной нейтралью от всех видов повреждений и ненормальных режимов допускается осуществлять установкой на выводах автомата с максимальными расцепителями или выключателя с максимальной токовой защитой. Защита должна предусматриваться в двухфазном исполнении.
При наличии выводов со стороны нейтрали указанную выше защиту следует, если возможно, присоединять к трансформаторам тока, установленным на этих выводах.
Для указанных генераторов, но с глухо заземленной нейтралью, защита должна предусматриваться в трехфазном исполнении или в дополнение к защите в двухфазном исполнении должна предусматриваться максимальная токовая или продольная дифференциальная защита нулевой последовательности (последняя может быть выполнена с одним трансформатором тока нулевой последовательности).
При работе генератора мощностью 1500 квт и менее и напряжением до 690 в параллельно с другими генераторами или электрической системой и повышенными требованиями к надежности и селективности действия защиты в случае внутренних повреждений (например, на гидроэлектростанции без постоянного дежурства персонала) допускается дополнительно устанавливать токовую отсечку без выдержки времени со стороны выводов к сборным шинам.
III-2-49. На генераторах мощностью более 1000 квт должно предусматриваться устройство АГП, осуществляемое специальными аппаратами с гашением дуги в дугогасительной решетке или при помощи переключения возбуждения генератора на гасительное сопротивление и, кроме того, введением сопротивления в цепь обмотки возбуждения возбудителя.
Для генераторов мощностью более 1000 и до 6000 квт допускается осуществлять устройство АГП введением сопротивлений в цепи обмоток возбуждения генератора и возбуждения возбудителя.
На генераторах мощностью 1000 квт и менее устройство АГП допускается осуществлять только введением сопротивления в цепь возбуждения возбудителя, в том числе при помощи блок-контактов на выключателе или основном автомате (которым выполнено присоединение генератора к шинам). Для генераторов мощностью 1000 квт и менее напряжением 690 в и ниже допускается не выполнять устройства АГП.
Величина гасительного сопротивления в цепи ротора должна быть в пределах 4 - 5-кратного сопротивления обмотки ротора в горячем состоянии; величина гасительного сопротивления для возбудителя должна быть равна 10-кратному сопротивлению его шунтовой обмотки.
ВЫСШЕГО НАПРЯЖЕНИЯ 2 КВ И ВЫШЕ
III-2-50. Для трансформаторов должны предусматриваться устройства релейной защиты от следующих видов повреждений и ненормальных режимов работы:
1. Многофазных замыканий в обмотках и на их выводах.
2. Витковых замыканий в обмотках.
3. Однофазных замыканий на землю в сетях с большим током замыкания на землю.
4. Токов в обмотках, обусловленных внешними короткими замыканиями.
5. Токов в обмотках, обусловленных перегрузкой (если она возможна).
6. Понижения уровня масла.
Защиты от перечисленных повреждений и нарушений нормальных режимов работы должны предусматриваться с действием на отключение, сигнал или автоматическую разгрузку в соответствии с условиями, приведенными далее для отдельных типов защит.
7. Однофазных замыканий на землю в сетях напряжением 3 - 10 кв с малым током замыкания на землю, когда трансформатор питает сеть, где отключение однофазных замыканий на землю необходимо по условиям техники безопасности (см. III-2-70).
III-2-51. <*> Для трансформаторов мощностью 6300 ква и более должна предусматриваться газовая защита от повреждений внутри кожуха трансформатора, сопровождающихся выделением газа, и от понижения уровня масла.
--------------------------------
<*> Для трансформаторов, выпущенных до введения ГОСТ 9680-61 "Трансформаторы (и автотрансформаторы) силовые мощностью от 10 ква и выше. Ряды номинальных мощностей", здесь и далее вместо мощностей 6300, 4000, 1600 и 630 ква следует принимать соответственно - 7500, 5600, 1800 и 560 ква.
Допускается устанавливать газовую защиту также на трансформаторах мощностью 1000 - 4000 ква. Газовая защита (или защита от повышения давления) на таких трансформаторах должна устанавливаться обязательно при отсутствии быстродействующей защиты (дифференциальной, отсечки или максимальной со временем действия не более 0,5 - 1 сек.).
Для внутрицеховых понижающих трансформаторов мощностью 630 ква и более газовую защиту (или защиту от повышения давления) следует устанавливать независимо от наличия быстродействующей защиты.
Газовая защита должна действовать на сигнал при слабых газообразованиях и понижении уровня масла и на отключение (см. также III-2-54) при интенсивном газообразовании. В зависимости от наличия персонала или сроков его прибытия после появления сигнала, а также конструкции газового реле может предусматриваться действие защиты на отключение при дальнейшем понижении уровня масла. Защита от понижения уровня масла может также выполняться в виде отдельного реле уровня в расширителе трансформатора.
Допускается действие газовой защиты на сигнал при интенсивном газообразовании в следующих случаях:
1. На трансформаторах, имеющих дифференциальную защиту или отсечку.
2. На трансформаторах, не имеющих выключателей (с учетом дальнего резервного действия защиты смежного элемента со стороны питания).
3. На внутрицеховых понижающих трансформаторах мощностью 1600 ква и менее (при наличии защиты от коротких замыканий со стороны питания).
В этих случаях следует выполнять раздельную сигнализацию от элементов газового реле (отличающуюся по характеру сигнала).
III-2-52. Для защиты от повреждений на выводах трансформаторов, а также от внутренних повреждений должны предусматриваться:
1. Продольная дифференциальная защита без выдержки времени на трансформаторах мощностью 6300 ква и более (за исключением условий, рассмотренных в III-2-54).
Допускается предусматривать дифференциальную защиту на трансформаторах меньшей мощности - 4000 ква при параллельной работе трансформаторов в целях селективного отключения поврежденного трансформатора, а также на рабочих трансформаторах собственных нужд и на трансформаторах мощностью 1000 ква и более в случае, если токовая отсечка не удовлетворяет требованиям чувствительности, максимальная защита имеет выдержку времени более 0,5 сек. и отсутствует газовая защита.
2. Токовая отсечка без выдержки времени, устанавливаемая со стороны питания и охватывающая часть обмотки трансформатора, во всех случаях, когда не предусматривается дифференциальная защита (за исключением условий, приведенных в III-2-54).
Для резервных трансформаторов собственных нужд допускается предусматривать токовую отсечку вместо дифференциальной защиты независимо от мощности.
Указанные защиты должны действовать на отключение всех выключателей трансформаторов.
III-2-53. Продольная дифференциальная защита должна выполняться:
1. Токовыми реле, отстроенными по току срабатывания от бросков тока намагничивания (дифференциальная отсечка), в случаях, когда такая защита удовлетворяет требованиям чувствительности.
2. Токовыми реле, включенными в дифференциальную цепь через промежуточные насыщающиеся трансформаторы тока, когда защита по п. 1 не удовлетворяет требованиям чувствительности.
3. Токовыми реле, включенными в дифференциальную цепь через промежуточные насыщающиеся трансформаторы тока с тормозной характеристикой, в случаях, когда защита по п. 2 не удовлетворяет требованиям чувствительности.
Продольная дифференциальная защита должна выполняться таким образом, чтобы в зону ее действия входили соединения трансформатора со сборными шинами (за исключением случаев применения трансформаторов тока, встроенных в выводы трансформатора).
III-2-54. В случаях присоединения трансформаторов к линиям без выключателей (блоки линия - трансформатор или ответвления от линий) для отключения повреждений в трансформаторе должно предусматриваться одно из следующих мероприятий:
1. Установка короткозамыкателя, осуществляющего искусственное замыкание на землю одной фазы (для сети с большим током замыкания на землю) или двух - трех фаз между собой (для сети с малым током замыкания на землю), и, если необходимо, отделителя, автоматически отключающегося в бестоковую паузу АПВ линии.
2. Установка на стороне высшего напряжения понижающего трансформатора предохранителей с соответствующими характеристиками.
3. Установка на стороне высшего напряжения понижающего трансформатора открытых плавких вставок, выполняющих функции короткозамыкателя и отделителя в сочетании с АПВ линии.
4. Передача отключающего импульса на выключатель (или выключатели) линии.
Указанные мероприятия не должны применяться для блоков линия - трансформатор, если при наличии двустороннего питания трансформатор удовлетворительно защищается общей защитой блока (высокочастотная или продольная дифференциальная защита специального выполнения) или при наличии одностороннего питания со стороны линии ее защита обеспечивает также защиту понижающего трансформатора (быстродействующая защита линии частично защищает трансформатор и резервная защита линии с приемлемым временем и запасом по чувствительности охватывает весь трансформатор). В этих случаях газовая защита трансформатора может действовать только на сигнал (см. III-2-51).
При наличии на стороне высшего напряжения трансформатора (110 кв и выше) встроенных трансформаторов тока для действия на короткозамыкатель или передачу отключающего импульса должны использоваться защиты, предусмотренные в III-2-51, III-2-52 и III-2-55. При отсутствии встроенных трансформаторов тока допускается применение на трансформаторе только газовой защиты с действием на отключение с помощью короткозамыкателя или передачи отключающего импульса. В этом случае, в зависимости от мощности и значения трансформатора, чувствительности защит линий (обеспечения дальнего резервного действия при повреждениях в трансформаторе и на стороне низшего напряжения), требований к времени отключения повреждений на ответвлениях (III-2-85 и III-2-86) и вероятности возникновения короткого замыкания на стороне низшего напряжения (на выводах трансформатора и участке электропроводки от выводов до выключателя) может быть предусмотрена в качестве дополнительной защиты:
а) Отсечка и максимальная токовая защита с выдержкой времени, присоединяемые к накладным трансформаторам тока, устанавливаемым на выводах высшего напряжения.
б) Корпусная защита (токовая защита с реле, присоединенным к трансформатору тока, включенному между кожухом трансформатора и контуром заземления). Установка корпусной защиты рекомендуется и при наличии дифференциальной защиты, присоединенной к встроенным трансформаторам тока.
Для резервирования отказа выключателя стороны низшего напряжения его защита может с увеличением времени (II ступень) тоже действовать на короткозамыкатель или передачу отключающего импульса.
В случае применения открытых плавких вставок (п. 3) с целью повышения чувствительности может осуществляться действие газовой защиты на выполнение механическим путем искусственного короткого замыкания на вставках.
III-2-55. На трансформаторах мощностью 1000 ква и более в качестве защиты от токов, обусловленных внешними короткими замыканиями, должны предусматриваться следующие защиты с действием на отключение:
1. На повышающих трансформаторах с двусторонним питанием - токовая защита обратной последовательности с приставкой для действия при симметричных коротких замыканиях или максимальная токовая защита с комбинированным пуском напряжения (см. III-2-43).
2. На понижающих трансформаторах - максимальная токовая защита без пуска или с комбинированным пуском напряжения; на мощных понижающих трансформаторах при наличии двустороннего питания допускается применять также токовую защиту обратной последовательности с приставкой для действия при симметричных коротких замыканиях.
При выборе тока срабатывания максимальной токовой защиты необходимо учитывать возможные токи перегрузки при отключении параллельно работающих трансформаторов и ток самозапуска электродвигателей, питаемых от трансформаторов.
III-2-56. На трансформаторах мощностью менее 1000 ква как повышающих, так и понижающих в качестве защиты от токов, обусловленных внешними короткими замыканиями, должна предусматриваться максимальная токовая защита с действием на отключение.
При выполнении максимальной токовой защиты с выдержкой времени 1 сек. и менее допускается для трансформаторов мощностью до 1600 ква с высшим напряжением 35 кв и ниже не устанавливать токовой отсечки.
III-2-57. Защита от токов, обусловленных внешними многофазными короткими замыканиями, должна устанавливаться:
1. На двухобмоточных трансформаторах - со стороны основного питания.
2. На многообмоточных трансформаторах, присоединенных тремя и большим количеством выключателей, - со всех сторон трансформатора; при этом допускается не устанавливать защиты на одной из сторон, выполняя ее со стороны основного питания с двумя выдержками времени таким образом, чтобы она с меньшей выдержкой времени отключала выключатели с той стороны, где защита отсутствует.
3. На понижающем двухобмоточном трансформаторе, питающем раздельно работающие секции, - как со стороны питания, так и со стороны каждой секции.
На понижающих трехобмоточных трансформаторах допускается не предусматривать защиты на стороне 6 - 10 кв, если на шинах этого напряжения имеется неполная дифференциальная защита, по чувствительности резервирующая защиты присоединений.
Допускается защиту от токов, обусловленных внешними короткими замыканиями, предусматривать только для резервирования защит смежных элементов и не предусматривать для действия при отказе основных защит трансформаторов, если выполнение последнего требования приводит к значительному усложнению защиты.
III-2-58. На многообмоточных трансформаторах с питанием с нескольких сторон в случаях, когда это требуется по условиям селективности, защиту от токов, вызванных внешними короткими замыканиями, необходимо выполнять направленной.
III-2-59. В случаях, когда защита повышающих трансформаторов от токов, обусловленных внешними короткими замыканиями, не обеспечивает требуемой чувствительности, для защиты трансформатора допускается использовать токовые реле соответствующей защиты генераторов.
III-2-60. При параллельной работе нескольких трансформаторов мощностью по 400 ква и более, а также при раздельной работе и наличии АВР в зависимости от вероятности и величины возможной перегрузки следует предусматривать максимальную токовую защиту от токов, обусловленных перегрузкой, включенную на ток одной фазы с действием на сигнал.
Для подстанций с периодическим надзором (без постоянного дежурства персонала, телеконтроля и вызывной сигнализации) допускается действие этой защиты на автоматическую разгрузку или отключение (при невозможности ликвидации перегрузки другими средствами).
На стороне низшего напряжения понижающих трансформаторов с высшим напряжением 3 - 10 кв, питающих сборки с присоединениями, защищенными предохранителями, должен устанавливаться главный предохранитель (или автомат), выбираемый по номинальному току трансформатора.
Если предохранители на присоединениях низшего напряжения и предохранители (или релейная защита) высшего напряжения обслуживаются и находятся в ведении одного и того же персонала (например, только персонала энергосистемы или только персонала потребителя), то главный предохранитель (автомат) на стороне низшего напряжения трансформатора может не устанавливаться.
III-2-61. На повышающих трансформаторах мощностью 1000 ква и более, а также на понижающих трансформаторах при наличии у них заземленных нейтралей, если это необходимо по условиям резервирования защиты от замыкания на землю смежных элементов, со стороны обмотки, присоединенной к сети с большим током замыкания на землю, должна предусматриваться максимальная токовая защита нулевой последовательности от внешних замыканий на землю.
При наличии части трансформаторов (из числа имеющих неполную изоляцию обмотки со стороны нулевого вывода) с разземленной нейтралью должно обеспечиваться требование предотвращения недопустимого режима для этих трансформаторов в соответствии с III-2-25.
III-2-62. На понижающих трансформаторах и блоках трансформатор - магистраль с первичным напряжением до 10 кв и соединением обмоток звезда - звезда с заземленной нейтралью должна предусматриваться защита от однофазных замыканий на землю в сети низшего напряжения, осуществляемая при помощи:
1. Максимальной токовой защиты от внешних коротких замыканий, устанавливаемой на стороне высшего напряжения, и если это требуется по условиям чувствительности, в трехрелейном исполнении.
2. Автоматов или предохранителей на выводах низшего напряжения или специальной защиты нулевой последовательности, устанавливаемой в нулевом проводе трансформатора (при недостаточной чувствительности защиты по п. 1).
Защита таких трансформаторов от однофазных замыканий на землю в сети низшего напряжения может не применяться, если сборка на этом напряжении с аппаратами защиты присоединений находится в непосредственной близости к трансформатору (до 30 м) или соединение между трансформатором и сборкой выполнено трехфазными кабелями (однофазные замыкания на землю, как правило, переходят в междуфазные, а отключение последних в конце участка, т.е. у сборки, надежно обеспечивается защитой трансформатора).
Указанная в п. 2 специальная защита в нулевом проводе трансформатора, как правило, не должна применяться для схем линия - трансформатор, если для ее действия на выключатель стороны высшего напряжения требуется прокладка специального контрольного кабеля; допускается выполнять действие этой защиты на автомат, установленный на стороне низшего напряжения.
Требования данного параграфа распространяются также на случаи защиты указанных трансформаторов предохранителями, установленными на стороне высшего напряжения.
III-2-63. При наличии у трансформатора выносного добавочного трансформатора для регулирования напряжения под нагрузкой необходимо дополнительно к указанным в III-2-50 - III-2-62 предусматривать следующие защиты:
1. Газовую защиту добавочного трансформатора.
2. Максимальную токовую защиту с торможением при внешних коротких замыканиях, за исключением случаев, когда первичная обмотка добавочного трансформатора включается в зону действия дифференциальной защиты цепей стороны низшего напряжения понижающего автотрансформатора.
3. Дифференциальную защиту, охватывающую вторичную обмотку добавочного трансформатора.
III-2-64. Указания по выполнению защиты генераторов и трансформаторов при работе их раздельно действительны и в том случае, когда они объединены в блок генератор - трансформатор, за исключением изменений, приведенных в III-2-65 - III-2-67.
III-2-65. При отсутствии выключателя между генератором и повышающим трансформатором должна предусматриваться только общая продольная дифференциальная защита блока. Отдельная дифференциальная защита генератора (помимо общей дифференциальной защиты блока) должна устанавливаться в следующих случаях:
1. На турбогенераторах мощностью 100 Мвт и более.
2. На турбогенераторах мощностью менее 100 Мвт при токе срабатывания
общей дифференциальной защиты блока более 1,5I (допускается установка
ном
отдельной дифференциальной защиты генератора и при токе срабатывания общей
дифференциальной защиты блока менее 1,5I ).
ном
3. На гидрогенераторах для выполнения защиты с током срабатывания, меньшим номинального, а также для осуществления от нее автоматического пожаротушения (см. III-2-37, п. 1 и III-2-39).
III-2-66. На столе генераторного напряжения блока генератор - трансформатор во всех случаях должна предусматриваться защита от замыканий на землю, действующая на сигнал.
Для обеспечения возможности ограничения действия указанной защиты на сигнал при величине емкостного тока замыкания на землю на стороне генераторного напряжения 5 а и более следует предусматривать установку дугогасящих катушек.
III-2-67. Защита блока генератор - трансформатор от токов, обусловленных внешними короткими замыканиями, должна выполняться с учетом следующего:
1. На стороне низшего напряжения трансформатора защита не устанавливается, а используется защита генератора.
2. При наличии ответвления на собственные нужды на ответвлении должна выполняться отдельная защита или защита генератора должна выполняться с двумя выдержками времени таким образом, чтобы при внешних коротких замыканиях сохранялось питание собственных нужд.
3. Реле напряжения приставки к токовой защите обратной последовательности, предназначенной для действия при трехфазных коротких замыканиях, и комбинированный пуск напряжения максимальной токовой защиты (см. III-2-43) при необходимости должны дублироваться и присоединяться как со стороны генераторного напряжения, так и со стороны высшего напряжения.
2 - 10 КВ С МАЛЫМ ТОКОМ ЗАМЫКАНИЯ НА ЗЕМЛЮ
III-2-68. Для линий в сетях напряжением 2 - 10 кв с малым током замыкания на землю должны предусматриваться устройства релейной защиты от многофазных замыканий, а также устройства релейной защиты от однофазных замыканий на землю в случаях, приведенных в III-2-70.
III-2-69. Защита от многофазных замыканий должна предусматриваться в двухфазном исполнении (с двумя трансформаторами тока) и включаться во всей сети данного напряжения в одни и те же фазы для обеспечения отключения в большинстве случаев двойных замыканий на землю только одного места повреждения. Защита должна выполняться однорелейной или двухрелейной в зависимости от требований чувствительности. При этом допустимо не учитывать коротких замыканий за трансформатором с соединением обмоток звезда - треугольник.
1. С действием на сигнал в случаях, когда при помощи устройств контроля изоляции и поочередного отключения присоединений не может быть обеспечено достаточно быстрое отыскание места повреждения.
2. С действием на отключение (по всей электрически связанной сети) в случаях, когда это необходимо по условиям техники безопасности (например, на линиях, питающих передвижные подстанции и механизмы).
Допускается также выполнение защиты от замыканий на землю с действием на отключение на тех линиях, указанных в п. 1, отключение которых не прекращает питания электроустановок потребителей, имеющих двустороннее питание или резервирование.
III-2-71. Для кабельных линий, на которых возможны по режиму работы систематические перегрузки, допускается выполнять защиту от перегрузки, действующую в зависимости от вероятности и величины возможной перегрузки, периодичности осмотра и ответственности электроустановки на сигнал или отключение.
III-2-72. Защита от многофазных замыканий на одиночных линиях в радиальных сетях с односторонним питанием должна предусматриваться только с питающей стороны и выполняться в виде максимальной токовой защиты со ступенчатой настройкой выдержек времени в сочетании с токовыми отсечками на тех линиях, где принятая по условиям селективности выдержка времени максимальной токовой защиты обусловливает затормаживание электродвигателей или снижает эффективность АПВ.
На реактированных линиях, выключатели которых не рассчитаны на
отключение коротких замыканий до реактора, токовые отсечки не должны
предусматриваться. На нереактированных кабельных линиях с односторонним
питанием, отходящих от шин электростанций, должны устанавливаться токовые
отсечки без выдержки времени; зона действия отсечки должна определяться из
условия отключения ею коротких замыканий, сопровождающихся остаточным
напряжением на шинах указанных электростанций ниже (0,5 - 0,6)U . Для
ном
выполнения указанного условия допускается, если необходимо, выполнять
защиту неселективной в сочетании с устройствами АПВ или АВР, исправляющими
полностью или частично неселективное действие защиты.
III-2-73. Защита от однофазных замыканий на землю должна выполняться, как правило, с использованием трансформаторов тока нулевой последовательности и действовать от емкостного тока сети (при отсутствии его компенсации), остаточного тока замыкания на землю (при наличии компенсации), напряжения или мощности нулевой последовательности, а также от высших гармоник, фиксации переходных процессов и проч. Защита в первую очередь должна реагировать на установившиеся замыкания на землю, но допускается применение устройств, реагирующих на кратковременные замыкания без обеспечения повторности действия.
Защита от однофазных замыканий на землю, действующая на отключение по условиям техники безопасности, должна выполняться двухступенчатой. Первая ступень для селективного отключения повредившегося присоединения должна выполняться в виде чувствительной токовой, а на присоединениях с относительно большим емкостным током - направленной. Вторая ступень для отключения системы или секции шин или трансформатора должна выполняться в виде защиты максимального напряжения нулевой последовательности с выдержкой времени порядка 0,5 сек. для отстройки от первой ступени. Для действия защиты первой ступени допускается создание искусственного тока величиной 1 - 1,5 а.
III-2-74. На одиночных линиях напряжением 3 - 10 кв, связывающих шины электростанций с другими источниками питания (межсистемные связи), в случаях, когда ненаправленная или направленная защита, выполненная в виде максимальной токовой защиты в сочетании с токовыми отсечками, не обеспечивает требуемой чувствительности и селективности, допускается предусматривать следующие защиты:
1. Токовую поперечную дифференциальную (для сдвоенных кабельных линий).
2. Дистанционную в простейшем исполнении.
3. Продольную дифференциальную для коротких участков линий; при необходимости прокладки специального кабеля только для продольной дифференциальной защиты длина его должна быть не более 1 - 2 км; допускается также применение указанной защиты для реактированных рабочих линий собственных нужд.
III-2-75. При выполнении защиты сложных линий напряжением 3 - 10 кв (замкнутых кольцевых сетей, параллельных линий) следует руководствоваться в основном указаниями для сетей напряжением 35 кв (см. III-2-76 - III-2-82).
35 КВ С МАЛЫМ ТОКОМ ЗАМЫКАНИЯ НА ЗЕМЛЮ
III-2-76. Для линий в сетях напряжением 35 кв с малым током замыкания за землю должны предусматриваться устройства релейной защиты от многофазных замыканий в исполнении, обеспечивающем их действие при замыканиях между фазами и двойных замыканиях на землю. Защита должна предусматриваться в двухфазном исполнении и включаться в одни и те же фазы по всей сети данного напряжения для обеспечения отключения в большинстве случаев двойных замыканий на землю только одного места повреждения.
Для сигнализации появления однофазных замыканий на землю следует, как правило, использовать устройство контроля изоляции.
III-2-77. Для защиты от многофазных замыканий одиночных линий в радиальных сетях с односторонним питанием должны, как правило, применяться отсечки по току и напряжению без выдержки и с выдержкой времени.
Защиты должны устанавливаться только на питающих концах защищаемых участков. Для сетей, состоящих из нескольких последовательных участков линий с односторонним питанием, в случаях, когда отсечки со ступенчатой характеристикой выдержек времени не удовлетворяют требованиям быстроты отключения повреждения или чувствительности, допускается применять неселективную быстродействующую защиту, состоящую из отсечек, отстроенных от коротких замыканий за трансформаторами понизительных подстанций, в сочетании с устройствами АПВ.
III-2-78. В сложных сетях (кольцевые сети, радиальные сети с многосторонним питанием и т.д.), состоящих из одиночных линий, рекомендуется применять те же защиты, что и в радиальных сетях с односторонним питанием (см. III-2-77), выполняя их в случае необходимости направленными, а также применяя для упрощения защит и обеспечения их селективного действия автоматическое деление сети на радиальные участки с последующим автоматическим ее восстановлением.
III-2-79. В случаях, когда указанные в III-2-77 и III-2-78 защиты не удовлетворяют требованиям селективности, чувствительности и быстроты действия в соответствии с требованиями III-2-5, должна применяться дистанционная защита.
III-2-80. Для коротких одиночных линий с двусторонним питанием, если другие исполнения защит в сочетании с устройствами автоматики не удовлетворяют требованиям селективности, чувствительности и быстроты действия, допускается применять в качестве основной продольную дифференциальную защиту. При необходимости прокладки специального кабеля только для продольной дифференциальной защиты длина его должна быть не более 3 - 4 км. Для контроля исправности вспомогательных проводов защиты должна предусматриваться специальная сигнализация.
В качестве резервной защиты для действия при повреждении вне защищаемой зоны (шины, примыкающие линии) должны применяться токовые защиты.
III-2-81. Для параллельных линий с дву- и односторонним питанием, в том числе и с ответвлениями, в качестве основной защиты, как правило, должны применяться поперечные дифференциальные защиты. При этом в случае работы одной линии используется резервная защита.
В качестве резервной защиты при работе двух линий и основной при отключении одной из них должны применяться токовые или дистанционные защиты. Рекомендуется включение этих защит на сумму токов двух линий.
III-2-82. В целях упрощения защита, как правило, должна выполняться без блокировки от качаний.
С БОЛЬШИМ ТОКОМ ЗАМЫКАНИЯ НА ЗЕМЛЮ
III-2-83. Для линий напряжением 110 - 330 кв должны предусматриваться устройства релейной защиты от замыканий между фазами, однофазных и многофазных замыканий на землю (в одной точке).
III-2-84. В сетях напряжением 110 - 330 кв на тех элементах, где вероятны качания, все защиты, которые могут неправильно действовать при качаниях, должны снабжаться блокировкой от качаний или отстраиваться от качаний по времени (порядка 1 - 2 сек.).
III-2-85. При выборе основных защит линий напряжением 110 - 330 кв в качестве критериев необходимости применения быстродействующих сложных защит (например, высокочастотной или продольной дифференциальной) следует учитывать нижеследующее:
1. Остаточное напряжение на шинах электростанции или подстанции при
трехфазном коротком замыкании в ближайшей точке, где отключение этого
повреждения более простыми защитами возможно по условию селективности
только с выдержкой времени, оказывается ниже 0,6U и это приводит:
ном
либо к нарушению устойчивости параллельной работы электростанций или энергосистем, причем последующее втягивание в синхронизм маловероятно, а асинхронный ход может сопровождаться серьезным расстройством работы электростанций (например, срабатыванием автоматов безопасности турбин) или электроустановок ответственных потребителей (сброс нагрузки при качаниях);
либо к саморазгрузке электроустановки ответственного потребителя вследствие лавины напряжения.
2. Целесообразность выполнения быстродействующего АПВ и необходимость для этого обеспечить одновременное отключение повреждений с обоих концов линии (для одновременного отключения повреждений с обоих концов линии до быстродействующего АПВ допускается нарушение селективности защиты, например, ускорение вторых зон).
3. Предотвращение перегорания проводов (при сечении линий, не допускающем замедленного отключения соответствующих токов междуфазного короткого замыкания).
III-2-86. При выполнении требований III-2-85 необходимо также руководствоваться следующим:
1. Для одиночной связи между электростанциями или энергосистемами
указанное в III-2-85 остаточное напряжение (не ниже 0,6U ) должно
ном
обеспечиваться на шинах подстанций и электростанций, входящих в данную
связь, при коротких замыканиях на ответвлениях от этой связи, отключаемых с
выдержкой времени; для одиночной связи, содержащей часть участков с
параллельными линиями, - также при коротких замыканиях на каждой из этих
параллельных линий, отключаемых с выдержкой времени.
2. При наличии нескольких связей между электростанциями или
энергосистемами указанное в III-2-85 остаточное напряжение (не ниже
0,6U ) должно обеспечиваться на шинах только тех подстанций или
ном
электростанций, где соединяются эти связи (при коротких замыканиях на
связях, ответвлениях от них и других линиях, прилегающих к этим узлам,
отключаемых с выдержкой времени).
3. При применении в качестве основной защиты со ступенчатой выдержкой времени проверка остаточного напряжения должна производиться при коротком замыкании в конце первой зоны в режиме каскадного отключения, т.е. после действия мгновенной защиты с противоположного конца линии.
4. При решении вопроса о применении сложных защит должна также учитываться степень вероятности междуфазных повреждений, исходя из протяженности линий, материала опор, изоляции, наличия тросов, грозовой деятельности и других факторов.
III-2-87. Для защиты от многофазных замыканий одиночных линий в радиальных сетях с односторонним питанием должны, как правило, применяться в качестве основных защит отсечки по току и напряжению без выдержки и с выдержкой времени и в качестве резервных - максимальные токовые защиты со ступенчатой выдержкой времени.
В качестве защиты от замыканий на землю должны использоваться указанные выше защиты от многофазных замыканий или предусматриваться токовые защиты нулевой последовательности, если установка последних позволяет повысить чувствительность или уменьшить выдержки времени защит.
Защиты должны, как правило, устанавливаться только на питающих концах линий. Исключение составляют случаи применения на линии однофазного автоматического повторного включения (ОАПВ), когда на приемном конце линии должно предусматриваться устройство релейной защиты для обеспечения отключения одной фазы с обеих сторон линии.
В случаях, когда отсечки со ступенчатой характеристикой выдержек времени не удовлетворяют требованиям быстроты отключения повреждения или чувствительности, допускается применять неселективную быстродействующую защиту, состоящую из отсечек, отстроенных от коротких замыканий за трансформаторами приемных подстанций, в сочетании с устройствами АПВ.
III-2-88. В замкнутых сетях, а также в радиальных сетях с несколькими источниками питания следует стремиться применять в качестве основных защит от многофазных замыканий одиночных линий отсечки по току и напряжению со ступенчатой характеристикой выдержек времени и, если они не удовлетворяют требованиям селективности, чувствительности и быстроты действия, - дистанционные защиты. В качестве защиты от замыканий на землю в рассматриваемых сетях должны применяться токовые отсечки нулевой последовательности со ступенчатой характеристикой выдержек времени (направленные и ненаправленные).
III-2-89. В случаях, когда приведенные в III-2-88 защиты не удовлетворяют требованиям селективности, чувствительности и быстроты действия, а также, если это экономически целесообразно, допускается предусматривать в качестве основных защит одиночных линий высокочастотные или продольные дифференциальные защиты. При необходимости прокладки специального кабеля только для продольной дифференциальной защиты длина его должна быть не более 5 - 7 км. Для контроля исправности вспомогательных проводов защиты должна предусматриваться специальная сигнализация.
III-2-90. В качестве резервной защиты в дополнение к защитам, указанным в III-2-89, для действия при повреждениях вне защищаемой зоны (шины, примыкающие линии) должны применяться:
1. Для действия при замыканиях между фазами - ненаправленные и направленные отсечки по току или по току и напряжению со ступенчатой выдержкой времени и чувствительные токовые защиты с выдержкой времени.
Допускается устанавливать резервную защиту от замыканий между фазами не на всех выключателях (пропуская отдельные участки) и не согласовывать их выдержки времени между собой при условии обеспечения селективности этих защит по отношению к основным защитам; кроме того, должно быть обеспечено преимущественное действие при замыканиях на землю защит по п. 2.
В целях упрощения допускается также предусматривать защиту от замыканий между фазами для действия только при несимметричных повреждениях и в отдельных случаях, когда по конструкции линии наиболее вероятны замыкания на землю, совсем не устанавливать резервной защиты от замыканий между фазами.
В случаях, когда рассматриваемые защиты не обеспечивают требуемых наименьших допустимых коэффициентов чувствительности, разрешается при наличии специального обоснования применение упрощенных дистанционных защит в одно- и двухступенчатом исполнении.
2. Для действия при замыканиях на землю - ненаправленные и направленные токовые отсечки нулевой последовательности без выдержки и с выдержкой времени и чувствительная максимальная токовая защита нулевой последовательности.
Селективность этих защит, как правило, должна обеспечиваться по крайней мере в первой и второй ступенях.
На случай длительного вывода из действия основной высокочастотной защиты для линий с особо жесткими требованиями к быстроте отключения коротких замыканий (см. III-2-85 и III-2-86) допускается предусматривать неселективные трехфазные или междуфазные отсечки или ускорение резервных защит от реле напряжения прямой последовательности.
III-2-91. Для параллельных линий с дву- и односторонним питанием, в том числе и с ответвлениями, в качестве основной защиты, как правило, должны применяться поперечные дифференциальные защиты. При этом в случае работы одной линии используется резервная защита.
В качестве резервной защиты при работе двух линий и основной при отключении одной из них должны применяться токовые защиты от замыканий на землю и токовые или дистанционные защиты от замыканий между фазами. Рекомендуется включение этих защит на сумму токов двух линий.
Поперечные дифференциальные защиты следует снабжать специальными блокировками, предотвращающими ложные действия в случае обрыва проводов с односторонним замыканием на землю, только на тех параллельных линиях, где такие повреждения наиболее вероятны, а одновременное отключение обеих цепей приводит к полному погашению электроустановок ответственных потребителей или разрыву связи между энергосистемами или электростанциями.
Вместо указанных выше для обоих концов параллельных линий с двусторонним питанием и для питающих концов параллельных линий с односторонним питанием могут применяться защиты, предусмотренные для одиночных линий (см. III-2-88, III-2-89 и III-2-90), если это целесообразно по схеме и условиям работы сети (количество и способы присоединения ответвлений, возможность длительной раздельной работы или длительного отключения одного конца).
III-2-92. В случае применения ОАПВ устройства релейной защиты должны выполняться таким образом, чтобы:
1. При замыканиях на землю одной фазы, а также в отдельных случаях и при замыканиях между двумя фазами было обеспечено отключение только одной фазы (с последующим ее автоматическим повторным включением).
2. При неуспешном повторном включении в случаях повреждений, указанных в п. 1, производилось отключение одной или трех фаз в зависимости от того, предусматривается либо не предусматривается длительный неполнофазный режим работы линии.
3. При прочих видах повреждения защита действовала на отключение трех фаз.
III-2-93. Специальные устройства релейной защиты должны предусматриваться для сборных шин напряжением 110 кв и выше электростанций и подстанций в случае двойной системы шин при одновременной работе на обеих системах шин и в случае одиночной секционированной системы шин.
На этом напряжении для одиночной несекционированной системы шин и двойной системы шин при постоянной работе на одной из них также должна предусматриваться специальная защита, если отключение повреждений на шинах действием защит присоединенных элементов недопустимо по условиям, аналогичным приведенным в III-2-85.
Специальные устройства защиты шин допускается также предусматривать:
1. В отдельных случаях для шин напряжением 35 кв электростанций и шин напряжением 35 кв ответственных понизительных подстанций, имеющих высшее напряжение 110 - 330 кв, если это необходимо по условиям, приведенным в III-2-85.
2. Для шин напряжением 35 кв ответственных сетевых подстанций, если оказывается необходимым иметь две постоянно работающие системы или секции шин, а делительная защита на шиносоединительном или секционном выключателе не удовлетворяет требованиям надежной работы системы (с учетом возможностей, обеспечиваемых применением АПВ и АВР).
Для шин закрытых распределительных устройств допускаются пониженные требования к защите (например, в сетях с большим током замыкания на землю следует предусматривать защиту только от замыканий на землю) ввиду меньшей вероятности повреждений в сравнении с шинами открытых распределительных устройств.
III-2-94. Для шин электростанций и подстанций напряжением 110 кв и выше (при необходимости специальной защиты шин и невозможности удовлетворительного решения с делительной защитой на шиносоединительном или секционном выключателе) должна предусматриваться, как правило, дифференциальная токовая защита без выдержки времени, охватывающая все элементы, присоединенные к системе или секции шин.
III-2-95. Для двойной системы шин электростанций и подстанций напряжением 110 кв и выше с одним выключателем на присоединенный элемент при одновременной работе на обеих системах шин дифференциальная защита для них должна применяться в исполнении для фиксированного распределения элементов.
III-2-96. Дифференциальная защита (по III-2-94 и III-2-95) должна выполняться со вспомогательными насыщающимися трансформаторами тока и устройством контроля исправности токовых цепей защиты.
III-2-97. Для обеспечения селективного и быстрого отключения повреждения на секционированных шинах напряжением 6 - 10 кв должна предусматриваться неполная дифференциальная защита, охватывающая только питающие элементы, в виде дифференциальной токовой отсечки или дифференциальной дистанционной защиты, дополненной токовой защитой с выдержкой времени.
Для случаев, когда возможны частые режимы работы с разделением питающих элементов на разные системы шин, следует предусматривать отдельные защиты в виде отсечки по току и напряжению или в виде дистанционной защиты, устанавливаемые на всех питающих элементах (кроме генераторов).
Для секционированных шин напряжением 6 - 10 кв электростанций в остальных случаях защита должна осуществляться, как правило, при помощи максимальных токовых защит генераторов.
Защита одиночных секционированных и двойных систем шин напряжением 6 - 10 кв понизительных подстанций должна, как правило, осуществляться при помощи максимальных токовых защит трансформаторов. Допускается для повышения чувствительности и ускорения действия защиты шин мощных подстанций применять защиту, включенную на сумму токов питающих элементов.
III-2-98. Встроенные трансформаторы тока, используемые для дифференциальных защит шин и защит присоединений, отходящих от этих шин, необходимо размещать с двух сторон выключателя таким образом, чтобы повреждения в выключателе входили в зоны действия этих защит.
Для выключателей, не имеющих встроенных трансформаторов тока, необходимо в целях экономии предусматривать трансформаторы тока с одной стороны выключателя; на секционных выключателях напряжением 6 - 10 кв для дифференциальной защиты шин, если это выполнимо по конструктивным условиям (не требуется дополнительная ячейка), следует устанавливать трансформаторы тока с двух сторон выключателей.
III-2-99. В случаях, когда согласно условиям, приведенным в III-2-17, III-2-85, III-2-86 и III-2-90, принимается установка устройства резервирования отказа выключателей (УРОВ), оно, как правило, должно выполняться для действия при коротких замыканиях на линиях и отказе их выключателей на отключение всех остальных выключателей данной системы шин.
На электростанциях и подстанциях большой мощности, оборудованных воздушными выключателями, УРОВ должны выполняться для действия при коротких замыканиях на линиях, трансформаторах и шинах при отказах соответствующих выключателей, в том числе для ликвидации коротких замыканий в зоне между трансформаторами тока и выключателями, если на эти повреждения не реагируют основные защиты.
Если это необходимо по условиям устойчивости, то может предусматриваться воздействие УРОВ при коротком замыкании на шинах и отказе выключателя линии на имеющуюся высокочастотную или дифференциальную продольную защиту с целью отключения выключателя на противоположной стороне линии.
III-2-100. На обходном выключателе и на шиносоединительном выключателе при отсутствии обходного должна предусматриваться защита (с уменьшенными требованиями в отношении селективности и чувствительности), используемая при проверке и ремонте защиты выключателя и трансформаторов тока любого из элементов, присоединенных к шинам.
С этой целью на обходном (шиносоединительном) выключателе 110 - 330 кв должно предусматриваться одно из следующих исполнений защиты от замыканий между фазами:
1. Двухступенчатая токовая защита, выполненная в виде токовой отсечки без выдержки времени и направленной максимальной токовой защиты с комбинированным пуском напряжения.
2. Токовая отсечка без выдержки времени и одноступенчатая дистанционная защита с выдержкой времени второй ступени от замыканий между фазами.
3. Токовая отсечка без выдержки времени и двухступенчатая дистанционная защита с блокировкой от качаний.
4. Трехступенчатая направленная токовая защита нулевой последовательности - от замыканий на землю.
При наличии на шинах напряжением 110 - 330 кв обходного выключателя на шиносоединительиом выключателе должны предусматриваться двухступенчатая токовая защита от замыканий между фазами (токовая отсечка без выдержки времени и максимальная токовая защита с выдержкой времени) и двухступенчатая токовая защита нулевой последовательности.
На шиносоединительном выключателе на напряжение до 35 кв должна применяться двухступенчатая токовая защита, выполненная в виде токовой отсечки без выдержки времени и максимальной токовой защиты с выдержкой времени; допускается делать максимальную токовую защиту направленной.
III-2-101. Защита шин должна выполняться таким образом, чтобы при опробовании системы или секции шин обеспечивалось селективное и достаточно быстрое отключение опробуемой системы или секции при их повреждении.
III-2-102. Устройства релейной защиты синхронных компенсаторов, работающих непосредственно на шины, должны выполняться аналогично предусматриваемым для генераторов соответствующих мощностей со следующими отличиями:
1. Защита от токов, обусловленных перегрузкой, действующая на сигнал, должна выводиться на период пуска, если возможно ее действие в этом режиме.
2. Защита минимального напряжения, действующая на отключение
выключателя синхронного компенсатора, должна иметь выдержку времени порядка
10 сек. и напряжение срабатывания (0,1 - 0,2)U .
ном
Защита от токов, обусловленных внешними короткими замыканиями, а также специальная сигнализация контроля исправности токовых цепей дифференциальной защиты не должны предусматриваться.
III-2-103. При длительном понижении напряжения в сети для предотвращения нагрузок компенсатора, обусловленных наличием на компенсаторах автоматических регуляторов возбуждения, защита от перегрузок на подстанциях без постоянного дежурства персонала с меньшей выдержкой времени должна действовать на сигнал и снижение тока возбуждения и с большей - на отключение синхронного компенсатора (если предотвращение длительных перегрузок не обеспечивается устройствами для автоматического регулирования возбуждения).
III-2-104. Защита от замыканий на землю в цепи возбуждения должна выполняться, как для гидрогенераторов (см. III-2-37, п. 7).
АВТОМАТИКА
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС 11 января 1957 г.
III-3-1. Настоящая глава Правил распространяется на автоматические устройства электростанций, сетей и электроснабжения промышленных и других электроустановок, предназначенные для:
1. Повторного включения линий или фаз линий, шин, трансформаторов и пр. после их автоматического отключения.
2. Переключений в схеме для восстановления прекратившегося питания электроэнергией и включения резервного оборудования.
3. Производства включений синхронных генераторов и синхронных компенсаторов на параллельную работу.
4. Регулирования напряжения, распределения реактивной нагрузки между синхронными машинами и электростанциями и восстановления напряжения во время и после отключения короткого замыкания.
5. Предотвращения длительного и недопустимого аварийного снижения частоты.
6. Регулирования частоты, активной мощности, ее распределения между электростанциями и машинами одной электростанции, а также предотвращения недопустимой перегрузки межсистемных связей.
7. Повышения устойчивости параллельной работы и восстановления синхронизма после его нарушения.
Настоящие Правила не распространяются на автоматическое управление технологическими процессами и их регулирование.
III-3-2. Автоматические устройства должны удовлетворять требованиям надежности действия, обеспечиваемым применением наиболее простых схем, наименьшего количества аппаратов, цепей, контактов и движущихся частей, а также преимущественным применением наиболее надежных по принципу действия приборов (см. также III-2-7).
Кроме того, выбор устанавливаемых автоматических устройств должен учитывать условия технико-экономической эффективности их использования (первоначальные и эксплуатационные затраты и результаты осуществления соответствующего регулирования непрерывных процессов, а для периодических операций - еще и вероятность соответствующей автоматики).
III-3-3. Устройствами АПВ должны оборудоваться при наличии коммутационных аппаратов (см. I-2-32):
1. Воздушные и смешанные (кабельно-воздушные) линии всех типов напряжением выше 1000 в.
Отказ от применения АПВ должен быть в каждом отдельном случае обоснован.
На кабельных линиях напряжением 35 кв и ниже АПВ рекомендуется применять в случаях, когда линия питает несколько подстанций и отсутствует автоматическое включение резерва (АВР).
2. Шины электростанций и подстанций (см. III-3-22).
3. Понижающие трансформаторы (см. III-3-23).
4. Обходные выключатели, а при их отсутствии - шиносоединительные, заменяющие выключатели линий, оборудованных АПВ.
5. Ответственные электродвигатели, отключаемые для обеспечения самозапуска других электродвигателей.
III-3-4. Устройства АПВ должны быть выполнены таким образом, чтобы: они не действовали при отключении выключателя персоналом вручную, дистанционно или при помощи телеуправления, а также при автоматическом отключении от релейной защиты непосредственно после включения персоналом дистанционно или при помощи телеуправления; была исключена возможность многократного включения на короткое замыкание при застревании или отказе любого контакта в схеме устройства.
III-3-5. Устройства АПВ, как правило, должны выполняться таким образом, чтобы имелась возможность использовать АПВ для ускорения действия защиты до или после АПВ. Ускорение действия релейной защиты рекомендуется также выполнять при включении выключателя от руки. При ускорении защиты после АПВ должны быть приняты меры против возможного отключения выключателя защитой под действием толчка тока после повторного включения.
III-3-6. Устройства АПВ должны осуществляться преимущественно с пуском от несоответствия между положением ключа управления или командой персонала и положением выключателя; допускается также пуск от защиты, причем следует в этом случае обеспечить запуск при кратковременном действии защиты, например при помощи быстродействующего реле с токовой катушкой, включенной последовательно в цепь катушки отключения выключателя.
Для электроустановок промышленных предприятий допускаются более простые решения.
III-3-7. С целью повышения надежности электроснабжения потребителей, особенно на линиях с односторонним питанием, следует по возможности ограничивать время перерыва питания. При этом, однако, следует учитывать, что по условию деионизации время отсутствия напряжения должно быть не менее 0,15 - 0,2 сек.
III-3-8. Для одиночных протяженных воздушных линий с односторонним питанием напряжением 35 кв и выше в случаях, когда эти линии отходят от подстанции без постоянного дежурства персонала или без телеуправления, рекомендуется применять устройства трехфазного АПВ двукратного действия со временем не менее 10 - 15 сек. во втором цикле.
III-3-9. На одиночных линиях напряжением 110 кв и выше с односторонним питанием, для которых возможна в аварийных случаях работа в неполнофазном режиме, следует выполнять устройства трехфазного двукратного АПВ на питающем конце линии, а при наличии выключателя - на приемной стороне устройства пофазного АПВ.
Для перевода линии при неуспешном трехфазном АПВ на работу двумя фазами следует предусматривать пофазное управление выключателем или разъединителем на питающем конце и разъединителем на приемном конце линии.
Отключение поврежденной фазы после неуспешного АПВ в зависимости от конкретных условий (ответственность линии, время перерыва и т.п.) может производиться или на месте персоналом, или при помощи телеуправления, или автоматически.
Для перевода линии на длительную работу двумя фазами следует в необходимых случаях принимать меры к уменьшению помех в работе линий связи, обусловленных неполнофазным режимом работы линии.
III-3-10. На линиях с двусторонним питанием, отключение которых не нарушает синхронной работы, следует устанавливать устройства трехфазного АПВ со временем действия, выбранных с учетом возможного неодновременного отключения повреждения с обоих концов линии.
III-3-11. Устройства АПВ должны, как правило, выполняться с автоматическим возвратом.
III-3-12. В сетях, состоящих из ряда последовательно включенных линий, для исправления действия неселективных быстродействующих защит (токовых отсечек, первых зон дистанционных защит) должны применяться следующие устройства АПВ:
1. С ускорением защиты до АПВ.
2. Поочередное АПВ (с выдержкой времени на устройствах АПВ, возрастающей по направлению от источника питания).
3. АПВ с кратностью действия (не более трех), возрастающей по направлению к источнику питания.
III-3-13. На одиночных (без шунтирующих связей) линиях с двусторонним питанием должны устанавливаться следующие устройства АПВ:
1. Быстродействующее АПВ (БАПВ) при наличии быстродействующей релейной защиты (в том числе неселективной до действия АПВ) и выключателей, допускающих БАПВ.
2. Небыстродействующее, несинхронное АПВ, если толчок тока при самом неблагоприятном угле включения не превосходит величин, допустимых для соответствующих машин.
III-3-14. При БАПВ длительность полного цикла отключения и включения не должна превосходить 0,5 сек.
Предельный толчок тока при включении должен быть не более допустимого для соответствующих машин применительно к несинхронному АПВ.
Эти токи должны определяться для предельно возможного расхождения угла за время БАПВ и наиболее тяжелого случая из реально возможных режимов.
III-3-15. При выполнении несинхронного АПВ необходимо принять меры для предупреждения неправильного действия защиты на данной линии и смежных участках сети.
В отдельных случаях допускается установка устройства несинхронного АПВ с контролем по разности частот для линии электропередачи, где включение с большой разностью частот заведомо приводит к длительному асинхронному ходу и отключению электроустановок потребителей на промежуточных подстанциях.
Допускается также в устройстве несинхронного АПВ выполнять с одной стороны линии контроль наличия напряжения на линии с целью предотвращения дополнительного включения на устойчивое короткое замыкание.
III-3-16. При невозможности применения БАПВ или несинхронного АПВ из-за чрезмерных толчков тока, по условиям устойчивой параллельной работы после АПВ, по условиям работы релейной защиты или по другим причинам следует применять устройства: АПВ с улавливанием синхронизма, АПВ с самосинхронизацией (АПВС) или однофазного АПВ (ОАПВ) в сетях с большим током замыкания на землю.
Устройства ОАПВ следует применять также, когда несинхронное АПВ, АПВ с улавливанием синхронизма или АПВС сопровождаются значительным сбросом нагрузки. В этих случаях устройство ОАПВ допускается дополнять устройством несинхронного АПВ при междуфазных коротких замыканиях.
III-3-17. В устройствах АПВ с улавливанием синхронизма следует выполнять на одном конце линии АПВ с контролем отсутствия встречного напряжения и улавливанием синхронизма (в случае одностороннего отключения линий и наличия встречного напряжения), а на другом конце линии - АПВ только с улавливанием синхронизма.
Для устройств АПВ с улавливанием синхронизма следует принимать меры к наибольшему увеличению предельной разности частот, при которой происходит АПВ. Для этой цели рекомендуется допускать при АПВ углы между векторами синхронизируемых напряжений порядка 60 - 70°, применять схемы с двумя углами опережения и т.п.
III-3-18. Устройства ОАПВ на линиях с двусторонним питанием, как правило, должны производить включение одной фазы после ее отключения при однофазных замыканиях на землю с последующим отключением всех фаз при неуспешном ОАПВ.
III-3-19. На линиях с двусторонним питанием при наличии связей, шунтирующих данную линию, следует применять:
1. При наличии четырех и более связей, а также при наличии трех связей, если одновременное длительное отключение двух из этих связей маловероятно, - устройства АПВ без проверки синхронизма независимо от величины возможного толчка тока в случае несинхронного включения.
2. При наличии двух - трех связей и невозможности выполнения АПВ без проверки синхронизма, исходя из требований III-3-14, - устройства АПВ с одного конца линии с контролем отсутствия встречного напряжения и наличия синхронизма, а с другого конца - с контролем наличия синхронизма.
Для двух связей напряжением 220 кв и выше допускается в виде исключения применение ОАПВ.
III-3-20. На параллельных линиях с двусторонним питанием без шунтирующих связей допускается (с учетом вероятности одновременного отключения обеих линий) осуществлять устройства АПВ с контролем синхронизма по наличию тока во второй линии.
III-3-21. В случаях, когда в результате действия АПВ возможно несинхронное включение синхронного компенсатора и если оно для него недопустимо, следует автоматически отключать синхронный компенсатор или временно отключать его АГП.
Последующее включение отключенного синхронного компенсатора может производиться в зависимости от местных условий вручную, при помощи телеуправления или автоматически.
III-3-22. Устройства АПВ шин следует выполнять для шин электростанций и подстанций в случаях, когда имеется специальная защита шин (см. III-2-93 - III-2-101).
АПВ шин допускается выполнять простейшим способом в виде автоматического опробования (постановка шин под напряжение включением от АПВ одного или нескольких из питающих элементов), причем должно быть обеспечено действие защиты шин от тока, обусловленного этим присоединением.
Вместо АПВ шин можно применять АВР.
III-3-23. Устройствами АПВ должны быть оборудованы все одиночные понижающие трансформаторы мощностью более 1000 ква на подстанциях энергосистем, имеющие выключатель и максимальную защиту с питающей стороны, в случае, когда отключение трансформатора приводит к обесточению электроустановок потребителей.
Допускается в отдельных случаях действие АПВ и при отключении трансформатора защитой от внутренних повреждений.
III-3-24. Устройства АВР должны предусматриваться в случаях, когда отключение источника питания приводит к обесточению электроустановок потребителей или их разгрузке (при наличии в этих случаях соответствующих коммутационных аппаратов). При этом восстановление схемы, существовавшей до действия АВР, может предусматриваться любым способом.
III-3-25. Устройства АВР должны, как правило, выполняться таким образом, чтобы была обеспечена возможность их действия при исчезновении напряжения на резервируемом элементе, вызванном любой причиной, включая и короткое замыкание на нем.
III-3-26. Устройства АВР должны обеспечивать однократность действия и, если это не требует значительного усложнения устройства, - проверку отключенного состояния выключателя рабочего элемента.
III-3-27. Для трансформаторов и линий малой протяженности в случаях, когда релейная защита этих элементов действует на отключение их выключателей как со стороны питания, так и с приемной стороны (например, для элементов собственных нужд электростанций), устройство АВР должно быть предусмотрено с пуском как от отдельной защиты минимального напряжения, так и от блок-контактов выключателя с приемной стороны (для ускорения действия устройства АВР). При отключении выключателя с питающей стороны должны обеспечиваться немедленное отключение выключателя с приемной стороны по цепи блокировки и последующее действие устройства АВР. В случаях, когда резервируемый и резервирующий элементы питаются от одного источника питания, пуска устройства АВР от защиты минимального напряжения не требуется.
III-3-28. Схема устройства АВР источников питания собственных нужд электростанций должна после включения резервного источника питания взамен одного из отключившихся резервируемых источников сохранять возможность действия при отключении других рабочих источников питания.
III-3-29. Пусковой орган защиты минимального напряжения, контролирующий напряжение на шинах электроустановки потребителя, должен быть выполнен таким образом, чтобы исключалась его ложная работа при перегорании одного из предохранителей со стороны обмоток высшего или низшего напряжений; при защите обмотки низшего напряжения автоматом при отключении последнего действие пускового органа должно блокироваться.
III-3-30. При выполнении устройств АВР следует проверять условия перегрузки резервного источника питания и самозапуска электродвигателей и, если имеет место чрезмерная перегрузка или самозапуск не обеспечивается, выполнять разгрузку при действии АВР. С этой же целью допускается, исходя из конкретных условий, замена или дополнение устройств АВР устройствами АПВ рабочих источников питания.
III-3-31. У всех выключателей, на которые действуют электрические устройства АВР, должен быть предусмотрен контроль целости цепи включения.
III-3-32. При действии устройства АВР на секционный или междушинный выключатель (резервирование от другого рабочего источника питания) должно предусматриваться ускорение действия защиты этого выключателя.
III-3-33. Включение генераторов на параллельную работу должно производиться одним из следующих способов:
1. Самосинхронизация (ручная, полуавтоматическая, автоматическая).
2. Асинхронный пуск для гидрогенераторов мощностью до 10000 квт.
3. Точная синхронизация (ручная, полуавтоматическая и автоматическая).
III-3-34. Способ самосинхронизации должен предусматриваться как основной способ включения на параллельную работу для всех:
1. Гидрогенераторов вне зависимости от их типа, мощности и схемы присоединения.
2. Турбогенераторов, работающих в блоке с трансформаторами.
3. Турбогенераторов мощностью до 3000 квт.
4. Турбогенераторов мощностью более 3000 квт, работающих
непосредственно на общие шины, если периодическая составляющая переходного
тока при включении генератора в сеть способом самосинхронизации не
превосходит 3,5I .
ном
III-3-35. Для турбогенераторов мощностью более 3000 квт, работающих
непосредственно на сборные шины генераторного напряжения и при значении
периодической составляющей переходного тока больше 3,5I , следует
ном
применять для включения в сеть способ точной автоматической или
полуавтоматической синхронизации при нормальных режимах и способ
самосинхронизации при аварийных режимах в электрической системе.
III-3-36. При использовании способа самосинхронизации как основного способа включения генераторов на параллельную работу следует предусматривать установку на гидрогенераторах устройств автоматической самосинхронизации, на турбогенераторах - устройств ручной или полуавтоматической самосинхронизации.
III-3-37. При использовании способа точной синхронизации в качестве основного способа включения генераторов на параллельную работу, как правило, следует предусматривать установку устройств автоматической или полуавтоматической точной синхронизации.
Для генераторов мощностью 15000 ква и менее допускается применение ручной точной синхронизации с блокировкой от несинхронного включения.
III-3-38. На транзитных подстанциях основной сети и электростанциях, где это требуется для синхронизации отдельных частей электрической системы, электростанций с электрической системой или секций между собой, должны предусматриваться устройства для полуавтоматической или ручной точной синхронизации.
НАПРЯЖЕНИЯ И РЕАКТИВНОЙ МОЩНОСТИ (АРВ)
увеличения тока возбуждения синхронных машин до наибольшей (потолочной) величины при нарушении нормального режима в электрической системе, сопровождающегося снижением напряжения;
поддержания напряжения по заданной характеристике при нормальной работе электрической системы;
распределения реактивной нагрузки между источниками реактивной мощности.
III-3-40. Генераторы и синхронные компенсаторы, кроме устройств АРВ, должны быть оборудованы устройствами релейной форсировки возбуждения (УБВ).
Для генераторов и синхронных компенсаторов мощностью менее 2500 квт, за исключением электростанций, работающих изолированно или в энергосистемах небольшой мощности, допускается применять только устройства форсировки возбуждения.
III-3-41. Устройства АРВ должны присоединяться к трансформаторам напряжения помимо предохранителей. К этим цепям не допускается присоединение других приборов, кроме одного из реле напряжения устройства форсировки возбуждения.
III-3-42. Устройство форсировки возбуждения должно выполняться таким образом, чтобы исключалась возможность ложной работы устройства при перегорании одного из предохранителей с высокой стороны трансформатора напряжения.
III-3-43. Устройства АРВ должны ограничивать повышение напряжения на выводах гидрогенераторов во всех случаях возникновения разгона последнего. При необходимости резкого снижения возбуждения целесообразно дополнить устройство АРВ устройством быстродействующего развозбуждения.
III-3-44. Схема форсировки возбуждения должна предусматривать возможность перевода его действия на резервный возбудитель при замене им основного возбудителя.
III-3-45. Устройства компаундирования должны присоединяться к трансформаторам тока со стороны выводов генератора (со стороны шин).
III-3-46. В электроустановках без постоянного дежурства персонала должны применяться устройства АРВ в исполнении, предотвращающем длительную перегрузку, но не препятствующем форсировке возбуждения в течение 1 мин.
III-3-47. Устройства АЧР при возникновении дефицита мощности должны предотвращать путем отключения части нагрузки чрезмерное снижение частоты, угрожающее развитием аварии, вследствие нарушения работы механизмов собственных нужд электростанций или нарушения статической устойчивости энергосистемы.
Для автоматического поддержания частоты на нормальном уровне в энергосистеме АЧР не предназначается.
III-3-48. Суммарная мощность электроприемников потребителей, присоединенных к устройствам АЧР, в энергосистеме в целом должна равняться возможному дефициту мощности, который реально может возникнуть в энергосистеме, например при отключении наиболее мощного генератора (в условиях одиночно работающей электростанции), отключении питающей линии или полном отключении наиболее мощной электростанции (в энергосистеме).
При определении мощности злектроприемников потребителей, присоединенных к устройствам АЧР в энергосистемах, входящих в объединенные энергосистемы и слабо связанных между собой, и в районах энергосистем, помимо указанного выше, следует учитывать возможность их отделения при авариях.
III-3-49. Отключение электроприемников потребителей устройствами АЧР должно начинаться при снижении частоты ниже 47 - 48 гц (верхний предел для небольших энергосистем).
На гидроэлектростанциях должны предусматриваться мероприятия по ускорению увеличения нагрузки до максимума на вращающихся агрегатах при снижении частоты, а также по автоматическому переводу в активный режим генераторов, работающих синхронными компенсаторами, и автоматическому пуску резервных агрегатов.
Нижний предел снижения частоты для энергосистем с гидроэлектростанциями (на время, необходимое для увеличения нагрузки гидроэлектростанций, имеющих резерв) должен определяться местными условиями, но должен быть не ниже 40 гц, а для энергосистем без гидроэлектростанций или с недостаточной их мощностью - не ниже 45 гц.
III-3-50. Нагрузка, присоединенная к устройствам АЧР, должна быть разбита на очереди. Допускается неселективное действие очередей разгрузки.
Присоединенная к устройствам АЧР мощность электроприемников должна быть определена, исходя из регулирующего эффекта нагрузок и нижнего предела снижения частоты (см. III-3-49). Выдержка времени на части устройств АЧР может быть взята до 5 сек., исходя из остаточного дефицита мощности, соответствующего нижнему пределу снижения частоты, и на остальных устройствах АЧР должна быть не более 0,5 сек. (за исключением дополнительной ступени - см. III-3-52).
Число устройств АЧР должно быть по возможности наименьшим, а число очередей - возможно большим (по числу устройств АЧР в энергосистеме или районе).
III-3-51. После срабатывания АЧР частота должна автоматически восстанавливаться, как правило, в диапазоне 48 - 49,5 гц с тем, чтобы дальнейшее ее восстановление (до 50 гц) производилось по указаниям диспетчера энергосистемы.
При наличии несинхронного АПВ для повышения эффективности его работы допускается восстановление частоты после срабатывания устройств АЧР до 50 гц и выше.
III-3-52. В небольших энергосистемах, не имеющих гидроэлектростанций, для предотвращения "зависания" частоты на недопустимо низком уровне после действия части устройств АЧР необходимо применять дополнительную очередь разгрузки с частотой срабатывания 47 - 48 гц и выдержкой времени порядка 15 - 25 сек. (около (2 - 3) Т энергосистемы, где Т - постоянная времени снижения частоты в энергосистеме).
III-3-53. Для сохранения питания электроприемников потребителей, присоединенных к устройствам АЧР, в случае кратковременного снижения частоты при коротком замыкании (в небольших энергосистемах) и при перерыве питания подстанции на время действия АПВ и АВР необходимо предусматривать там, где вероятны такие ложные действия устройств АЧР:
1. Применение АЧР с частотным АПВ (см. III-3-54).
2. Уменьшение времени действия АПВ и АВР.
3. Блокировку, запрещающую действие устройств АЧР при прекращении питания (по исчезновении тока или мощности в питающих линиях или трансформаторах).
4. Обеспечение предварительного (до действия устройств АЧР) отключения или гашения поля (с последующей ресинхронизацией) синхронных компенсаторов.
5. Применение отстройки устройств АЧР по выдержке времени (у части АЧР в соответствии с III-3-50).
III-3-54. Для уменьшения времени перерыва питания электроприемников потребителей, отключенных АЧР, следует применять автоматическое повторное их включение при восстановлении частоты (частотное АПВ).
Частотное АПВ должно применяться:
1. На подстанциях, не имеющих постоянного дежурства персонала и не оборудованных телеуправлением присоединений, отключаемых от АЧР.
2. В энергосистемах, где возможно снижение частоты при коротких замыканиях (на АЧР, имеющих выдержку времени до 0,5 сек.).
3. В энергосистемах, располагающих резервом мощности на гидроэлектростанциях, обеспечивающим восстановление частоты, но через время, достаточное для срабатывания устройств АЧР.
4. В энергосистемах для автоматизации восстановления питания электроприемников потребителей, отключенных устройствами АЧР, путем кратковременного подъема частоты до 50,5 - 51 гц.
И АКТИВНОЙ МОЩНОСТИ (АРЧ И АРМ)
III-3-55. Устройства автоматического регулирования частоты и активной мощности (АРЧ и АРМ) предназначены для поддержания:
номинальной частоты при нормальном режиме энергосистемы;
экономически наивыгоднейшего распределения нагрузки между агрегатами, электростанциями и энергосистемами.
III-3-56. АРЧ должны обеспечить поддержание частоты с отклонениями в пределах 50 +/- (0,1 - 0,2) гц (большее значение - для энергосистем небольшой мощности). Допускается не учитывать отклонений частоты, вызванных кратковременными колебаниями нагрузок энергосистем.
Среднее отклонение синхронного времени за сутки должно быть не более +/- 1 мин., наибольшее - не более 2 мин.
III-3-57. Электростанции, принимающие участие в автоматическом регулировании частоты, в частности все крупные гидроэлектростанции, должны быть снабжены автоматическими устройствами, обеспечивающими возможность:
астатического регулирования частоты;
регулирования частоты со статизмом по мощности.
Крупные гидроэлектростанции должны быть, кроме того, снабжены устройствами автоматического пуска и останова отдельных агрегатов автооператором.
III-3-58. Электростанции, не участвующие в автоматическом регулировании частоты и мощности в энергосистемах, должны быть снабжены устройством, позволяющим автоматически поддерживать их нагрузку. Рекомендуется применение устройств, поддерживающих нагрузку в соответствии с заданным значением относительного прироста энергосистемы, устанавливаемым от руки. Эти устройства должны обеспечивать также автоматическую мобилизацию резерва мощности при снижении частоты.
Гидроэлектростанции, нагрузки которых определяются режимом водотока, должны быть, как правило, снабжены автоматическими регуляторами мощности по водотоку.
Поддержание заданной нагрузки автоматическими регуляторами мощности должно осуществляться с погрешностью не более +/- 2%.
III-3-59. Экономическое распределение нагрузки должно осуществляться с такой точностью, чтобы фактические относительные приросты отдельных электростанций не отклонялись от наиболее целесообразных (с учетом потерь мощности в электросетях) более чем на 5 - 7%.
III-3-60. Устройства АРЧ и АРМ должны допускать легкое и быстрое изменение характеристик относительных приростов электростанций:
при изменении числа включенных агрегатов или регулировочного диапазона какой-либо электростанции;
при изменении заданного суточного попуска воды для какой-либо гидроэлектростанции.
Изменение характеристик допускается осуществлять вручную диспетчеру или персоналу электростанции, за исключением изменений, вызываемых колебаниями напора на гидроэлектростанциях, которые рекомендуется осуществлять автоматически.
III-3-61. При применении в системе устройств АРЧ и АРМ каналов телемеханики выход из работы последних не должен вызывать существенного изменения нагрузки электростанций.
III-3-62. Автоматическое регулирование частоты и мощности допускается осуществлять:
1. При помощи вторичных регуляторов, воздействующих на электродвигатели синхронизаторов турбин.
2. Путем непосредственного воздействия устройств АРЧ и АРМ на золотники регуляторов турбин помимо синхронизаторов.
3. Путем использования только первичных регуляторов турбин.
При прочих одинаковых технико-экономических показателях преимущество должно отдаваться первичным регуляторам.
III-3-63. Делительные защиты предназначены для:
1. Разделения в заданных точках объединенных энергосистем при непрекращающемся асинхронном ходе. Защита должна действовать после заданного числа циклов качаний.
2. Разгрузки небольших электростанций, нормально получающих дополнительную мощность от энергосистем, на случай отделения их (в результате аварийных отключений) с частью сети и нагрузкой, превышающей располагаемую мощность электростанции.
Делительная защита в этом случае должна действовать от снижения частоты, изменения величины и направления потока мощности (тока) или перегрузки генераторов во всех случаях со временем, отстроенным от времени действия защит в сети.
3. Упрощения защит и обеспечения их селективного действия в сети, если это не приведет к разделению сети на несинхронно работающие части, с обязательным последующим автоматическим повторным включением отключенного ею выключателя, в том числе и без проверки синхронизма, если это не вызывает существенного дополнительного отключения электроустановок потребителей.
4. Обеспечения АПВ линий, связывающих энергосистему с электростанциями, если на этих линиях невозможно и неэффективно последующее несинхронное АПВ или АПВ с улавливанием синхронизма; защита должна действовать с выдержкой времени, отстроенной от работы основных защит, и при этом электростанция должна отделяться с нагрузкой, соответствующей ее мощности; если имеется возможность, то вместо выполнения делительной защиты допускается осуществление АПВ с самосинхронизацией (АПВС).
III-3-64. Делительная защита для предотвращения разноса паровых турбин тепловых электростанций вследствие недопустимого повышения частоты в результате сброса нагрузки на соединенных с ними гидроэлектростанциях должна действовать при повышении частоты до 52 - 53 гц без выдержки времени.
III-3-65. Средства телемеханики (телеуправление, телесигнализация, телеизмерение) должны применяться в территориально рассредоточенных производствах, связанных общим режимом. При этом обязательным условием применения средств телемеханики является наличие технико-экономической целесообразности (повышение оперативности управления, т.е. улучшение ведения режимов и производственных процессов, ускорение ликвидации аварий и нарушений; снижение численности эксплуатационного персонала и отказ от постоянного дежурства персонала).
III-3-66. Объем телемеханизации объекта должен определяться совместно с объемом автоматизации в соответствии с действующими положениями.
При примерно равноценных затратах и технико-экономических показателях предпочтение должно отдаваться автоматизации перед телеуправлением.
III-3-67. При установлении объемов телемеханизации в первую очередь рекомендуется применение простейшей телесигнализации о нарушениях (выполнение одного или нескольких вызывных сигналов).
Телеуправление и расширенный телеконтроль (телеизмерение и подробная телесигнализация) рекомендуется применять только при частом и эффективном их использовании.
Для телеуправляемых объектов (без постоянного дежурства персонала) операции телеуправления, так же как и действие устройств защиты и автоматики, как правило, не должны требовать дополнительных оперативных переключений на месте (с выездом или вызовом персонала).
Телеизмерения, как правило, должны осуществляться по вызову.
На контролируемых пунктах следует применять общие устройства для однородных измерений, на диспетчерских пунктах - общие приборы для измерений, поступающих с разных контролируемых пунктов; при этом должна быть исключена возможность одновременной передачи измерений.
Приборы-преобразователи (датчики телеизмерения) на контролируемых пунктах, имеющие шкалы для местного отсчета, рекомендуется устанавливать взамен щитовых приборов.
III-3-68. В каждом отдельном случае должна быть рассмотрена целесообразность совместного решения вопросов телемеханизации и особенно в части выполнения каналов телемеханики и диспетчерских пунктов в системах электро-, тепло-, газо-, водо- и воздухоснабжения, контроля и управления производственными процессами.
III-3-69. В устройствах телемеханики допускается применение аппаратов любых систем.
При совместном применении различных систем на одном диспетчерском пункте операции, производимые диспетчером, должны быть, как правило, одинаковыми.
III-3-70. При применении средств телемеханики должна быть предусмотрена возможность отключения на месте цепей телеуправления и телесигнализации каждого объекта простейшими средствами.
III-3-71. В качестве каналов связи для целей телемеханики могут быть использованы существующие для других целей проводные - кабельные и воздушные (уплотненные и неуплотненные), радио- и радиорелейные каналы связи.
Выбор способа устройства каналов связи, использование существующих или устройство самостоятельных каналов должны определяться технико-экономической целесообразностью и надежностью.
Резервирования каналов телемеханики не требуется.
III-3-72. Питание устройств телемеханики как на диспетчерском, так и на контролируемых пунктах должно осуществляться от сети переменного тока.
Резервирования питания на контролируемых пунктах не требуется, а на центральном диспетчерском пункте энергосистем оно допускается только в минимальном объеме от независимого источника (двигатель внутреннего сгорания с генератором или аккумуляторная батарея).
На диспетчерских пунктах промышленных предприятий резервирование питания является не обязательным.
ВТОРИЧНЫЕ ЦЕПИ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС 11 января 1957 г.; внесены изменения Союзглавэнерго по согласованию с Госстроем СССР в III-4-3 решением N Э-14/60 от 23 июня 1960 г. и Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 29 июня 1963 г.
III-4-1. Настоящая глава Правил распространяется на вторичные цепи электростанций и установок электроснабжения (релейной защиты, автоматики, управления и сигнализации).
III-4-2. Рабочее напряжение вторичных цепей должно быть не выше 440 в постоянного и 400 в переменного тока, при этом исполнение присоединяемых аппаратов должно соответствовать условиям окружающей среды и требованиям техники безопасности.
Изоляция вторичных цепей с рабочим напряжением не выше 60 в, в которых применяются аппараты связи и телемеханики, должна соответствовать нормам для устройств связи, если питание их производится от отдельных источников питания.
III-4-3. На электростанциях и подстанциях, а также на промышленных предприятиях для вторичных цепей следует применять наравне с контрольными кабелями с медными жилами контрольные кабели с алюминиевыми жилами из мягкого отожженного алюминия за исключением вторичных цепей:
1. Основного и вспомогательного оборудования тепловых электростанций и гидроэлектростанций с генераторами мощностью 100 Мвт и более.
2. Подстанций с высшим напряжением 220 кв и выше.
3. Взрывоопасных помещений классов В-1 и В-1а.
4. Механизмов доменных цехов и механизмов главной линии обжимных и непрерывных прокатных станов.
5. С рабочим напряжением не выше 60 в при диаметре жил кабелей и проводов от 0,5 до 1 мм (см. также III-4-2 и III-4-4).
III-4-4. По условию механической прочности присоединения к зажимам панелей и аппаратов жилы кабелей и проводов должны иметь сечения не менее: 2,5 кв. мм - для алюминия и 1,5 кв. мм - для меди; допускается для неответственных вторичных цепей (цепи в электроустановках напряжением до 1000 в, цепи электроустановок промышленных предприятий, преимущественно контроля и сигнализации) присоединение к зажимам кабелей с медными жилами сечением 1 кв. мм.
В цепях напряжением до 60 в диаметр медных жил кабелей, присоединяемых пайкой, должен быть не менее 0,5 мм.
Действительное сечение кабелей должно удовлетворять требованиям, обеспечивающим работу аппаратов в заданном классе точности; при этом должны быть выполнены следующие условия:
1. Для токовых цепей - трансформаторы тока должны работать в классе точности: для расчетных счетчиков - по гл. I-5, для щитовых приборов - 3 и для защиты - работа в пределах 10-процентной погрешности (см. также III-2-26). При этом за наибольший ток короткого замыкания должна приниматься отключающая способность выключателя.
Исключения могут допускаться в случаях, когда при последующем увеличении мощности источников питания величины токов короткого замыкания заведомо не достигнут отключающей способности установленных выключателей.
2. Для цепей напряжения - потери напряжения от трансформаторов напряжения до расчетных счетчиков - не более 0,5%, до измерительных приборов - не более 1,5% при нормальной нагрузке, до панелей защиты и автоматики - не более 3% при работе всех защит и приборов (при наибольшей нагрузке на трансформатор напряжения).
3. Для цепей оперативного тока - потери напряжения до панели устройства или привода выключателя, разъединителя и т.д. - не более 10% при наибольшей нагрузке.
При оборудовании генераторов устройствами компаундирования корректор напряжения должен соединяться с трансформатором напряжения проводами сечением не менее 4 кв. мм.
В устройствах телемеханики диаметр жил проводов и кабелей должен быть не менее 0,5 мм. Присоединение жил при сечении их 1,5 кв. мм и более должно производиться зажимами, а при меньших сечениях - пайкой, за исключением линейных цепей.
III-4-5. Панели защиты, автоматики и управления заводского изготовления, а также внутренние схемы приводов выключателей, разъединителей и т.п. с соединениями на зажимах должны монтироваться проводами с медными жилами сечением не менее 1,5 кв. мм.
Для диспетчерских щитов и пультов, устройств телемеханики и им подобных с рабочим напряжением не выше 60 в допускается монтаж проводами с медными жилами диаметром не менее 0,5 мм с присоединением к аппаратам и приборам пайкой и выполнением монтажа в жгутах.
При монтаже панелей защиты, автоматики и управления на месте их установки, за исключением случаев, приведенных в III-4-3, допускается применение для них кабелей и проводов с алюминиевыми жилами.
Для монтажа панелей рекомендуется применять провода с лакированной оплеткой, полихлорвиниловой изоляцией и т.п.
Провода, имеющие несветостойкую изоляцию, должны быть защищены от воздействия света (покрытие лаком и т.п.). В местах, где изоляция проводов может подвергаться воздействию масла, должны применяться провода с маслостойкой изоляцией.
III-4-6. В пределах панелей щитов, шкафов и т.п., установленных в сухих помещениях, незащищенные изолированные провода допускается прокладывать по металлическим, защищенным от коррозии поверхностям и притом вплотную друг к другу.
III-4-7. Соединения контрольных кабелей допускаются, если длина трассы превышает строительную длину кабеля. В этих случаях жилы кабелей должны соединяться пайкой и в местах соединений должны устанавливаться соединительные муфты.
III-4-8. В одном контрольном кабеле допускается объединение цепей управления, измерения, защиты и сигнализации постоянного и переменного токов, а также цепей, питающих электроприемники небольшой мощности (например, электродвигатели задвижек). Допускается также применение общих кабелей для разных объектов.
III-4-9. Кабели, подходящие к панели, должны присоединяться к сборкам зажимов или выводам испытательных блоков.
Кабели, подходящие к выводам измерительных трансформаторов или отдельным аппаратам, допускается присоединять к ним непосредственно.
III-4-10. Соединения аппаратов между собой в пределах одной панели должны выполняться, как правило, непосредственно, без завода соединяющих проводов на промежуточные зажимы.
На зажимы или испытательные блоки должны быть выведены цепи, в которые требуется включать испытательные и проверочные аппараты и приборы.
III-4-11. Промежуточные зажимы следует устанавливать только там, где:
провод переходит в кабель;
объединяются одноименные цепи (сборка зажимов цепей отключения, сборка зажимов цепей напряжения);
требуется включать переносные испытательные и измерительные аппараты, если нет испытательных блоков или аналогичных устройств.
III-4-12. Зажимы, относящиеся к разным присоединениям или устройствам, должны быть выделены в отдельные сборки зажимов.
III-4-13. Сборки зажимов, блок-контакты выключателей и разъединителей и аппараты должны устанавливаться, а заземляющие проводники - монтироваться таким образом, чтобы была обеспечена безопасность обслуживания сборок и аппаратов вторичных цепей без снятия напряжения с первичных цепей напряжением выше 1000 в.
III-4-14. На панели или сборке зажимов должны быть предусмотрены устройства (испытательные зажимы или блоки), обеспечивающие без отсоединения проводов и кабелей (исключение см. III-4-9):
отключение панели от цепей тока, напряжения и оперативного тока с закорачиванием токовых цепей;
присоединение к панели испытательных аппаратов для проверки и наладки устройства.
III-4-15. Контроль изоляции цепей оперативного постоянного тока должен быть предусмотрен при наличии общего для всех присоединений питания.
III-4-16. В схемах защит заземление во вторичных цепях трансформаторов тока должно предусматриваться в одной точке в удобном для присоединения месте (распределительное устройство или щит управления).
Для сложных защит, объединяющих несколько комплектов трансформаторов тока, допускается заземление через разрядник напряжением не более 1000 в с шунтирующим сопротивлением 100 ом для стекания статического заряда.
III-4-17. Вторичные обмотки трансформаторов напряжения должны быть заземлены при помощи соединения нулевой точки или одного из концов обмотки с заземляющим устройством.
Заземление вторичных обмоток трансформаторов напряжения должно выполняться на сборке зажимов.
Для трансформаторов напряжения, соединенных в звезду, допускается выполнять заземление вторичных обмоток через пробивной предохранитель.
Заземление вторичных обмоток трансформаторов напряжения, питающих оперативные цепи защиты и автоматики с оперативным переменным током, рекомендуется выполнять через пробивной предохранитель.
III-4-18. Трансформаторы напряжения должны быть защищены от коротких замыканий во вторичных цепях предохранителями или автоматами. Предохранители и автоматы должны устанавливаться во всех незаземленных проводах после сборки, за исключением обмоток, соединенных в разомкнутый треугольник. У таких обмоток должен устанавливаться только один автомат или предохранитель на испытательной жиле, используемой для испытаний защиты нулевой последовательности и для периодического контроля цепей разомкнутого треугольника. Предохранители допускается не устанавливать при отсутствии разветвленной цепи.
Установка в заземленных проводах предохранителей, переключателей блок-контактов и подобных им аппаратов запрещается.
На электростанциях и подстанциях с постоянным оперативным током должны выполняться автоматические устройства контроля изоляции оперативного тока.
III-4-19. Питание оперативным током вторичных цепей отдельного присоединения должно, как правило, производиться через отдельные для этого присоединения предохранители или автоматы.
На электростанциях и крупных подстанциях питание оперативным током цепей релейной защиты и управления выключателями каждого присоединения должно, как правило, производиться через отдельные от других цепей (сигнализация и т.д.) предохранители или быстродействующие автоматы (применение последних предпочтительнее).
III-4-20. Трансформаторы напряжения, питающие защиты линий электропередачи напряжением 110 кв и защиту шин всех напряжений, должны иметь контроль исправности цепей от трансформатора напряжения до панелей защиты и автоматики.
В зависимости от типа защиты и автоматики устройство контроля исправности цепей напряжения должно сигнализировать или выводить из работы устройство с неисправными цепями напряжения.
III-4-21. Устройства релейной защиты и автоматики ответственных элементов (например, линий электропередачи напряжением 110 кв и выше, машин мощностью 50 Мвт и более и т.п.) должны иметь постоянно действующий контроль состояния цепей питания оперативным током. Контроль может осуществляться либо при помощи отдельных реле или ламп, либо при помощи аналогичных аппаратов, предусматриваемых для контроля исправности цепи последующей операции коммутационных аппаратов с дистанционным управлением.
При этом контроль цепей отключения для постоянного тока должен выполняться во всех случаях, а контроль цепи включения - только на выключателях генераторов, трансформаторов связи и линий напряжением 110 кв и выше, а также на всех выключателях, включаемых под действием автоматических устройств (АВР). Указанного контроля не требуется, если в цепи нет блок-контактов.
III-4-22. Устройства контроля исправности цепей, предохранителей и т.п. на подстанции без постоянного дежурства персонала при наличии телемеханики должны быть автоматическими с подачей сигнала о неисправности.
В установках с постоянным дежурством персонала допускается неавтоматический периодический контроль исправности цепей.
III-4-23. Вторичные цепи трансформатора напряжения заводить на блок-контакты своего разъединителя при наличии видимого разрыва на предохранителях или рубильниках - не требуется.
III-4-24. Цепи оперативного тока, в которых возможна ложная работа различных устройств от перенапряжения при работе соленоидов включения и других аппаратов, а также при замыканиях на землю, должны быть соответствующим образом защищены.
III-4-25. В местах, подверженных сотрясениям, должны быть приняты меры против нарушения контактных соединений проводов и ложного срабатывания реле.
III-4-26. Панели должны иметь надписи с обслуживаемых сторон, указывающие присоединения, к которым относится панель, и ее назначение.
III-4-27. Жилы кабелей и проводов, присоединенные к зажимам или аппаратам, должны иметь маркировку.
III-4-28. Выбор марок проводов и кабелей для вторичных цепей, способов их прокладки и защиты должны производиться с учетом требований глав II-1 - II-3 и III-1 в той части, в какой они не противоречат требованиям настоящей главы.
РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА И ПОДСТАНЦИИ
РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА НАПРЯЖЕНИЕМ ДО 1000 В
--------------------------------
<*> Утверждена Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР по согласованию с Госстроем СССР 15 мая 1963 г.
IV-1-1. Настоящая глава Правил распространяется на распределительные устройства напряжением до 1000 в, устанавливаемые в помещениях и на открытом воздухе, и выполняемые в виде: щитов распределительных, управления, релейных и пультов; установок ячейкового типа; шкафов.
Дополнительные требования к распределительным устройствам, устанавливаемым в жилых и общественных зданиях, во взрыво- и пожароопасных установках, приведены соответственно в гл. VII-1, VII-3 и VII-4.
IV-1-2. Выбор проводов, шин, аппаратов, приборов и конструкций должен производиться как по нормальным условиям работы (соответствие рабочему напряжению и току, классу точности и т.п.), так и по условиям работы при коротких замыканиях (термические и динамические воздействия, предельно отключаемая мощность).
IV-1-3. Цепи или панели распределительных устройств должны иметь четкие надписи, указывающие назначение отдельных цепей или панелей.
Надписи должны выполняться на лицевой стороне устройства, а при обслуживании с двух сторон - также и на задней стороне устройства.
IV-1-4. Относящиеся к цепям различного рода тока и различных напряжений части распределительных устройств должны быть выполнены и размещены таким образом, чтобы была обеспечена возможность их легкого распознавания.
IV-1-5. Взаимное расположение фаз и полюсов в пределах всего устройства должно быть, как правило, одинаковым. Шины должны иметь окраску, предусмотренную в I-1-39 и I-1-40.
IV-1-6. Все металлические части распределительного устройства должны быть окрашены или иметь другое антикоррозийное покрытие.
IV-1-7. Заземление должно быть выполнено в соответствии с гл. I-7.
IV-1-8. Аппараты следует располагать таким образом, чтобы было обеспечено безопасное обслуживание и чтобы возникающие в аппаратах при их эксплуатации искры или электрические дуги не могли причинить вреда обслуживающему персоналу, воспламенить или повредить окружающие предметы и вызвать короткое замыкание или замыкание на землю.
IV-1-9. Аппараты рубящего типа должны устанавливаться таким образом, чтобы они не могли замкнуть цепь самопроизвольно под действием силы тяжести. Подвижные токоведущие части их в отключенном состоянии, как правило, не должны быть под напряжением.
IV-1-10. Рубильники с непосредственным ручным управлением (без привода), предназначенные для включения и отключения тока нагрузки и имеющие рабочие контакты, обращенные к оператору, должны быть защищены несгораемыми кожухами без отверстий и щелей.
Указанные рубильники, предназначенные лишь для снятия напряжения, допускается устанавливать открыто при условии, что они недоступны для неквалифицированного персонала.
IV-1-11. На приводах коммутационных аппаратов должны быть четко указаны положения включения и отключения.
IV-1-12. Для обеспечения возможности ремонта автоматов с открытыми разрывными контактами, не имеющих выдвижных устройств, необходимо предусматривать возможность снятия напряжения с автомата или группы автоматов установкой перед ними рубильника без привода или накладки.
IV-1-13. Резьбовые (пробочные) предохранители должны устанавливаться таким образом, чтобы питающие провода присоединялись к контактному винту, а отходящие к электроприемникам - к винтовой гильзе.
IV-1-14. Между неподвижно укрепленными, голыми частями разной полярности, находящимися под напряжением, а также между ними и неизолированными металлическими частями должны быть обеспечены расстояния не менее: 20 мм - по поверхности изоляции и 12 мм - по воздуху.
От голых частей, находящихся под напряжением, до ограждений должны быть обеспечены расстояния, не менее: 100 мм - при сетках и 50 мм - при сплошных съемных ограждениях.
IV-1-15. В пределах панелей, щитов и шкафов, установленных в сухих помещениях, незащищенные изолированные провода, с изоляцией, рассчитанной на рабочее напряжение не ниже 690 в, могут прокладываться по металлическим защищенным от коррозии поверхностям и притом вплотную друг к другу. В этих случаях для силовых цепей должны применяться снижающие коэффициенты на токовые нагрузки, приведенные в II-1-8.
IV-1-16. Заземленные голые провода и шины могут быть проложены без изоляции.
IV-1-17. Электропроводки цепей управления, измерения и т.п. должны соответствовать требованиям гл. III-4.
IV-1-18. Корпуса панелей, кожухи и другие части устройств должны быть выполнены из несгораемых или трудно сгораемых материалов.
Указанное требование не распространяется на диспетчерские и им подобные пульты управления, корпуса которых могут выполняться из сгораемых материалов.
IV-1-19. Распределительные устройства должны быть выполнены таким образом, чтобы вибрации, возникающие при действии аппаратов, а также от сотрясений, вызванных внешними воздействиями, не нарушали контактных соединений и не вызывали разрегулировки аппаратов и приборов.
IV-1-20. Поверхности гигроскопических изоляционных плит, на которых непосредственно монтируются голые токоведущие части, должны быть защищены от проникновения в них влаги (пропиткой, окраской и т.п.).
В устройствах, устанавливаемых в сырых и особо сырых помещениях и открытых установках, применение гигроскопических изоляционных материалов (например, мрамор, асбестоцемент и др.) не допускается.
В помещениях пыльных, сырых и особо сырых и на открытом воздухе допускается установка распределительных устройств лишь в исполнении, надежно защищающем устройство от вредного действия окружающей среды.
IV-1-21. В электропомещениях (см. I-1-5) проходы обслуживания, находящиеся как с лицевой, так и с задней стороны щита, должны отвечать следующим требованиям:
1. Ширина (в свету) проходов должна быть не менее 0,8 м, высота проходов (в свету) - не менее 1,9 м.
В проходах не должны находиться предметы, которые могли бы стеснять передвижение людей и оборудования. В отдельных местах проходы могут быть стеснены выступающими строительными конструкциями, однако проход в этих местах должен быть не менее 0,6 м.
2. Расстояния от неогражденных наиболее выступающих голых токоведущих частей (например, концов отключенных ножей рубильников), расположенных на доступной высоте (менее 2,2 м) по одну сторону прохода, и противоположной стеной или оборудованием, не имеющим неогражденных голых токоведущих частей, должны быть не менее: при напряжении ниже 500 в - 1 м при длине щита до 7 м и 1,2 м при длине щита более 7 м, при напряжении 500 в и выше - 1,5 м.
3. Расстояния между неогражденными голыми токоведущими частями, расположенными на доступной высоте (менее 2,2 м) по обе стороны прохода, должны быть не менее:
при напряжении ниже 500 в - 1,5 м,
при напряжении 500 в и выше - 2 м.
4. Голые токоведущие части, находящиеся на расстояниях, меньших приведенных в п. 2 и 3, должны быть ограждены.
IV-1-22. В качестве ограждения голых токоведущих частей могут служить сетки с размерами ячеек не более 25 x 25 мм, а также сплошные или смешанные ограждения.
Высота ограждений должна быть не менее 1,7 м.
IV-1-23. Проходы обслуживания щитов при длине щита более 7 м должны иметь два выхода, при этом выход из прохода обслуживания с задней стороны щита может быть выполнен как в щитовое помещение, так и в другое помещение.
При ширине прохода обслуживания более 3 м и отсутствии маслонаполненных аппаратов второй выход не обязателен.
Двери должны открываться наружу, за исключением дверей, ведущих в помещения устройств более высокого напряжения, и иметь самозапирающиеся замки, открываемые без ключа с внутренней стороны помещения.
Ширина дверей должна быть не менее 0,75 м, высота не менее 1,9 м.
В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ
IV-1-24. Распределительные устройства, установленные в помещениях, доступных для неинструктированного персонала, должны иметь токоведущие части, как правило, закрытые сплошными ограждениями.
В случаях применения распределительных устройств с открытыми токоведущими частями они должны быть установлены на огражденных участках цеха. При этом ограждение должно быть сетчатым, сплошным или смешанным, высотой не менее 1,7 м. Расстояние от сетчатого ограждения до голых токоведущих частей устройства должно быть не менее 0,7 м, а от сплошных - в соответствии с IV-1-14. Ширина проходов принимается в соответствии с требованиями, приведенными в IV-1-21.
Ширина проходов со стороны обслуживания закрытых щитов, шкафов и т.п. должна быть не менее 0,8 м.
IV-1-25. В помещениях без повышенной опасности осветительные щитки, установленные на высоте не менее 2,5 м от уровня пола, могут не иметь защитных покрытий, если щитки по своему расположению защищены от случайного попадания посторонних предметов на токоведущие части.
IV-1-26. Оконцевание проводов и кабелей должно быть выполнено таким образом, чтобы оно находилось внутри устройства.
IV-1-27. Съемные части сплошных покрытий должны быть укреплены таким образом, чтобы удаление их требовало применения специальных приспособлений. Дверцы должны запираться на ключ.
IV-1-28. Установка в помещениях комплектных распределительных устройств и подстанций (КРУ и КТП) должна производиться в соответствии с требованиями, приведенными в гл. IV-2.
НА ОТКРЫТОМ ВОЗДУХЕ
IV-1-29. При установке распределительных устройств на открытом воздухе необходимо соблюдать следующие требования:
1. Устройство должно быть расположено на спланированной площадке на высоте не менее 0,2 м от уровня планировки.
2. В шкафах должен быть предусмотрен местный подогрев для обеспечения нормальной работы аппаратов, реле и измерительных приборов в соответствии с требованиями, приведенными в ГОСТ, электрических счетчиков - в соответствии с I-5-28 и I-5-29.
РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА И ПОДСТАНЦИИ
НАПРЯЖЕНИЕМ ВЫШЕ 1000 В
--------------------------------
<*> Утверждена Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР по согласованию с Госстроем СССР 15 мая 1963 г.
IV-2-1. Настоящая глава Правил распространяется на стационарные распределительные устройства и подстанции переменного тока напряжением выше 1000 в и до 500 кв.
Правила не распространяются на специальные распределительные устройства и подстанции, регламентируемые особыми техническими условиями, и на передвижные электроустановки.
IV-2-2. Релейная защита, заземление, электрическое освещение, кабельные прокладки и электропроводки цепей управления и сигнализации, установка конденсаторов, измерительных приборов и др., а также распределительные устройства напряжением до 1000 в должны быть выполнены согласно требованиям соответствующих глав ПУЭ.
IV-2-3. Распределительным устройством (РУ) называется электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, устройства защиты и автоматики, измерительные приборы, сборные и соединительные шины и вспомогательные устройства.
Открытым распределительным устройством (ОРУ) называется распределительное устройство, все или основное оборудование которого расположено на открытом воздухе; закрытым (ЗРУ) - у которого оборудование расположено в здании.
IV-2-4. Комплектным распределительным устройством (КРУ) называется распределительное устройство, состоящее из полностью или частично закрытых шкафов или блоков с встроенными в них аппаратами, устройствами защиты и автоматики, измерительными приборами и вспомогательными устройствами, поставляемое в собранном или полностью подготовленном для сборки виде.
Комплектным распределительным устройством наружной установки (КРУН) называется КРУ, предназначенное для наружной установки.
IV-2-5. Подстанцией называется электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов или других преобразователей энергии, распределительных устройств напряжением до и выше 1000 в, аккумуляторной батареи, устройств управления и вспомогательных сооружений.
Подстанции, как и РУ (см. IV-2-3), могут быть открытыми и закрытыми.
В зависимости от преобладания той или иной функции подстанции называются трансформаторными (ТП) или преобразовательными (двигатель-генераторными, выпрямительными и т.п.).
IV-2-6. Пристроенной подстанцией называется подстанция, непосредственно примыкающая к основному зданию, при этом выкатка трансформаторов и выключателей осуществляется наружу здания.
IV-2-7. Встроенной подстанцией называется закрытая подстанция, вписанная в контур основного здания, при этом выкатка трансформаторов и выключателей осуществляется наружу здания.
IV-2-8. Внутрицеховой подстанцией называется подстанция, расположенная внутри производственного помещения, причем доступ к оборудованию подстанции осуществляется из того же помещения или из другого помещения, но в том же здании.
IV-2-9. Комплектной трансформаторной (преобразовательной) подстанцией (КТП, КТПН, КПП) называется подстанция, состоящая из трансформаторов (преобразователей) и блоков (КРУ или КРУН и др. элементов), поставляемых в собранном или полностью подготовленном для сборки виде.
IV-2-10. Столбовой (мачтовой) трансформаторной подстанцией называется открытая трансформаторная подстанция, все оборудование которой установлено на высоких конструкциях или на опорах линий электропередачи.
IV-2-11. Распределительным (переключательным) пунктом (РП) называется распределительное устройство, предназначенное для приема и распределения электроэнергии на одном напряжении без преобразования и трансформации.
IV-2-12. Камерой называется помещение, предназначенное для установки аппаратов и шин.
Закрытой камерой называется камера, закрытая со всех сторон и имеющая сплошные (не сетчатые) двери.
Огражденной камерой называется камера, которая имеет проемы, защищенные полностью или частично несплошными (сетчатыми или смешанными) ограждениями.
Под смешанными ограждениями понимаются ограждения из сеток и сплошных листов.
Взрывной камерой называется закрытая камера, предназначенная для установки маслонаполненных коммутационных аппаратов и имеющая выход наружу или во взрывной коридор.
IV-2-13. Взрывным коридором называется коридор, в который выходят двери взрывных камер.
IV-2-14. Электрооборудование, токоведущие части, изоляторы, крепления, ограждения и несущие конструкции должны быть выбраны и установлены таким образом, чтобы:
1. Вызываемые нормальными условиями работы электроустановки усилия, нагрев, электрическая дуга или иные сопутствующие ее работе явления (искрение, выброс газов и т.п.) не могли причинить вреда обслуживающему персоналу, а при аварийных условиях не могли повредить окружающие предметы и вызвать короткое замыкание или замыкание на землю.
2. При снятом напряжении с какой-либо цепи относящиеся к ней токоведущие части, аппараты и конструкции могли подвергаться безопасному осмотру, смене и ремонтам без нарушения нормальной работы соседних цепей.
3. Была обеспечена возможность удобного транспортирования оборудования.
Требование п. 2 не распространяется на простейшие РУ (например, типа сборок напряжением выше 1000 в в ТП), ремонт которых производится при отключении всего РУ.
IV-2-15. Выбор аппаратов, токоведущих частей и изоляторов по динамической и термической устойчивости должен производиться в соответствии с гл. I-4.
IV-2-16. Конструкции, на которых установлено и закреплено указанное в IV-2-15 электрооборудование, должны выдерживать усилия и воздействия от веса оборудования, ветра, гололеда в нормальных условиях и от сил, могущих возникнуть при коротких замыканиях.
Строительные конструкции, находящиеся вблизи токоведущих частей и доступные для прикосновения персонала, не должны нагреваться от воздействия электрического тока до температуры 50 °C и выше; недоступные для прикосновения - до температуры 70 °C и выше.
Конструкции на нагрев могут не проверяться, если по находящимся вблизи токоведущим частям проходит переменный ток величиной 1000 а и менее.
IV-2-17. Во всех цепях РУ должна быть предусмотрена установка разъединяющих устройств с видимым разрывом, обеспечивающих возможность отсоединения всех аппаратов (выключателей, отделителей, трансформаторов тока, трансформаторов напряжения и т.п.) каждой цепи от сборных шин, а также и от других источников напряжения.
Указанное требование не распространяется на шкафы КРУ с выкатными тележками, высокочастотные заградители и конденсаторы связи, трансформаторы напряжения, устанавливаемые на отходящих линиях, разрядники, устанавливаемые на выводах трансформаторов.
В отдельных случаях, обусловленных конструктивными или схемными соображениями, допускается устанавливать трансформаторы тока до разъединителя, отсоединяющего остальные аппараты этой цепи от источников напряжения.
IV-2-18. Выключатель или его привод должны иметь механический указатель положения ("включено", "отключено"). Если выключатель не имеет открытых контактов и его привод отделен стеной, то указатель должен быть и на выключателе и на приводе.
Рукоятки приводов заземляющих ножей должны быть окрашены в красный цвет, а рукоятки других приводов в другие цвета (см. также IV-2-27).
IV-2-19. При расположении РУ и подстанции в местах, где воздух содержит вещества, разрушительно действующие на оборудование и шины или значительно ухудшающие изоляцию, должны быть приняты меры, обеспечивающие надежную работу установки: применение ЗРУ взамен ОРУ; расположение РУ и подстанций со стороны господствующего направления ветра; выполнение РУ и подстанций по наиболее простым схемам; применение усиленной изоляции; защита от проникновения пыли, вредных газов или паров в помещения РУ; применение шин из материала, стойкого к воздействию окружающей среды или покраска защитным покрытием и т.п.
IV-2-20. В ОРУ, КРУН и в неотапливаемых ЗРУ, где температура окружающего воздуха может быть ниже минус 25 °C, должен быть предусмотрен подогрев масла масляных выключателей. Кроме того, должен быть предусмотрен подогрев механизмов приводов масляных и воздушных выключателей, блоков клапанов воздушных выключателей и их агрегатных шкафов.
Мастика, применяемая в этих случаях в качестве основной изоляции или в качестве заполнителя для вводов и аппаратов, должна быть морозостойкой.
Подогрев реле и измерительных приборов должен производиться в соответствии с требованиями, приведенными в ГОСТ; подогрев счетчиков - в соответствии с I-5-28 и I-5-29.
IV-2-21. Шины РУ должны выполняться, как правило, из алюминиевых, сталеалюминиевых и стальных проводов, труб и шин профильного сечения (см. также IV-2-19).
При сооружении ОРУ вблизи морских побережий, соленых озер, химических предприятий и т.п. в местах, где длительным опытом эксплуатации установлено разрушение алюминия от коррозии, следует применять специальные алюминиевые и сталеалюминиевые провода, защищенные от коррозии.
При отсутствии данных эксплуатации ширину прибрежной полосы, к которой относится данное требование, следует принимать равной 5 км, а удаленность от химических предприятий - 1,5 км.
Токопроводы следует выполнять, как правило, при помощи голых проводов или шин (см. гл. II-2). Кабельную канализацию для указанных целей следует применять только в случаях невозможности применения по местным условиям голых проводов или шин (стесненная трасса, агрессивная среда).
Для соединений выводов крупных генераторов с их повышающими трансформаторами рекомендуется применять закрытые однофазные токопроводы.
IV-2-22. Соединение шин и проводов из разных металлов, а также присоединение их к выводам аппаратов должно выполняться таким образом, чтобы исключить коррозию (плакированные алюминиевые шины или сваренные медно-алюминиевые пластины и т.п.). При этом выводы аппаратов должны обеспечивать непосредственное присоединение к ним алюминиевых шин при помощи сварки или разъемного соединения в соответствии с действующим ГОСТ.
Пайка и скрутка проводов не допускаются.
IV-2-24. При установке выключателей и разъединителей одной цепи в распределительном устройстве одного напряжения между ними должна быть выполнена блокировка, предотвращающая производство ошибочных операций.
При однополюсных разъединителях, не имеющих приводов, блокировка должна осуществляться между выключателем и ограждениями разъединителей.
Между основными и заземляющими ножами разъединителей должна быть выполнена блокировка.
Приводы разъединителей, доступные посторонним лицам, должны иметь приспособления для запирания их замками.
На присоединениях, где установлены отделители и разъединители, должна быть блокировка, исключающая их ошибочное отключение.
IV-2-25. Трансформаторы напряжения 35 кв и ниже, присоединяемые к сборным шинам, должны быть защищены предохранителями.
IV-2-26. Вторичные цепи трансформатора напряжения должны отключаться одновременно с его первичной цепью при посредстве блок-контактов своего разъединителя, если имеется возможность появления напряжения со стороны вторичных цепей.
Отключение блок-контактами не требуется, если применен рубильник или выемной предохранитель с видимым разрывом вторичной цепи трансформатора напряжения (см. III-4-23). Пробочные и пластинчатые предохранители не допускаются. При установке во вторичной цепи трансформатора напряжения автомата, в котором видимый разрыв обеспечивается снятием крышки, установка рубильника не требуется.
IV-2-27. В ЗРУ, РУ и прочих местах, где для обеспечения безопасности требуется закорачивание и заземление цепи, разъединители на напряжение 3 кв и выше должны снабжаться стационарными заземляющими ножами.
Заземляющие ножи должны быть окрашены в черный цвет (см. также IV-2-18).
В случаях, когда стационарные заземляющие ножи не могут быть применены, на токоведущих и заземляющих шинах должны быть подготовлены контактные поверхности для присоединения переносных заземляющих проводников.
При наличии трансформаторов напряжения заземление сборных шин РУ должно осуществляться, как правило, заземляющими ножами разъединителей трансформаторов напряжения.
IV-2-28. Сетчатые и смешанные ограждения токоведущих частей и электрооборудования должны иметь высоту для ОРУ и открыто установленных трансформаторов 2 м (исключение см. в IV-2-63), а для ЗРУ - 1,7 м; при этом сетки должны иметь отверстия размером не более 25 x 25 мм, а так же приспособления для запирания их на замок. Внешние ограждения должны выполняться в соответствии с требованиями, приведенными в IV-2-48.
Применение барьеров допускается лишь в ЗРУ при входе в камеры выключателей, трансформаторов и других аппаратов, непосредственно за дверью, для осмотра квалифицированным персоналом камер через барьер при наличии напряжения на токоведущих частях.
Барьеры должны устанавливаться на высоте 1,2 м.
IV-2-29. В случаях, когда деформации проводов (шин), вызываемые изменениями температуры, вибрацией трансформаторов и т.п., могут вызывать опасные механические напряжения в проводах или изоляторах, надлежит принимать меры, исключающие возникновение напряжений (компенсаторы, ослабленное тяжение и т.п.).
IV-2-30. Указатели уровня масла маслонаполненных трансформаторов и аппаратов и другие указатели, характеризующие состояние оборудования, должны быть расположены таким образом, чтобы были обеспечены удобные и безопасные условия для доступа к ним и наблюдения за ними без снятия напряжения (например, со стороны прохода, входа в камеру). Указанное требование должно выполняться также для газовых реле трансформаторов.
Для отбора проб масла расстояние от уровня пола или поверхности земли до крана трансформатора или аппарата должно быть не менее 200 мм, или должен быть предусмотрен соответствующий приямок.
IV-2-31. Для осмотра высокорасположенных частей трансформаторов четвертого габарита и более должны предусматриваться стационарные лестницы с учетом требований правил по технике безопасности.
IV-2-32. Электропроводка цепей защиты, измерения, сигнализации и освещения, находящаяся вблизи трансформатора с масляным наполнением, должна быть выполнена проводами с маслостойкой изоляцией.
IV-2-33. Трансформаторы, реакторы и конденсаторы наружной установки должны окрашиваться в светлые цвета для уменьшения нагрева прямыми лучами солнца.
IV-2-35. Трансформаторы с принудительным охлаждением должны быть снабжены устройством для автоматического пуска и останова масляных насосов и воздушных вентиляторов.
Автоматический пуск осуществляется в зависимости от температуры верхних слоев масла или температуры обмотки и, независимо от этого, по току нагрузки трансформатора.
IV-2-36. В РУ, не имеющих вторичного напряжения 220 - 380 в, должны быть предусмотрены щитки с вводом от постороннего источника питания с указанным напряжением для освещения РУ и присоединения переносных испытательных установок, приборов проверки релейной защиты и пр.
Осветительная арматура должна быть установлена таким образом, чтобы было обеспечено ее безопасное обслуживание (смена ламп и т.п.).
IV-2-38. РУ и подстанции должны быть, как правило, обеспечены телефонной связью, а при наличии центральной системы пожарной сигнализации - извещателями.
При этом должны быть максимально использованы телефонные сети предприятия, министерства связи и др. ведомств.
IV-2-39. На дверях и внутренних стенах камер помещений подстанций, у оборудования ОРУ и открытых подстанций, на лицевых частях КРУ и КРУН должны быть надписи, указывающие назначение присоединений или единое диспетчерское наименование.
IV-2-40. Железнодорожные подъездные пути для подстанций, как правило, не должны предусматриваться, если имеется возможность транспортирования трансформаторов другим способом.
Исключение составляют подстанции, на которых предусматривается сооружение ремонтных баз энергосистемы и сетевых районов.
IV-2-41. Подъездные автомобильные дороги к подстанциям, не имеющим подъездных железнодорожных путей, должны быть рассчитаны на провоз устанавливаемых трансформаторов, габариты и допустимые нагрузки мостов и переходов на автомобильных дорогах допускать их транспортирование.
Эти дороги должны сооружаться до места разгрузки трансформаторов и выполняться в одну полосу движения.
IV-2-42. Территория подстанции должна быть спланирована с уклоном для обеспечения отвода ливневых вод за ее пределы. При ступенчатой планировке подстанции или расположении ее на косогоре, кроме того, следует предусматривать защиту подстанции от стекающих сверху ливневых вод.
При выборе места подстанции и планировке подстанции и прилегающей территории должна быть обеспечена безопасность от оползней, лавин и отдельных скатывающихся камней.
IV-2-43. Размещения подстанций и РУ в затопляемых зонах следует избегать. В случаях необходимости сооружения их в указанных зонах должны быть предусмотрены меры против затопления этих сооружений.
IV-2-44. Разрыв между ОРУ (подстанциями) и деревьями, а также насаждениями высотой более 4 м должен быть таким, чтобы исключить повреждения оборудования при падении дерева.
IV-2-45. Трансформаторные подстанции на торфяных залежах размещать не рекомендуется. При необходимости расположения подстанции на торфяной залежи следует:
производить засыпку слоем песка или шлака толщиной 10 см всей площадки подстанции, включая противопожарную зону шириной 20 м;
предусматривать вокруг подстанции по всему периметру на расстоянии не менее 2 м от наружного ограждения ров шириной по дну не менее 2 м, глубиной на 0,5 м больше глубины картовых канав.
IV-2-46. Подстанции и РУ с постоянным дежурством персонала и при наличии жилых зданий должны быть обеспечены питьевой водой путем устройства хозяйственно-питьевого водопровода, сооружения артезианских скважин или колодцев.
IV-2-47. Для подстанций и РУ с постоянным дежурством персонала, имеющих водопровод, должны быть устроены утепленные уборные с канализацией. При отсутствии вблизи подстанций канализационных магистралей допускается устройство местных канализационных устройств (отстойники, фильтры).
Для подстанций без постоянного дежурства персонала допускается устройство неутепленных уборных с водонепроницаемыми выгребами.
При расположении на территории ОРУ (подстанции) вспомогательных сооружений (мастерские, склады и т.п.) или расположении ОРУ (подстанции) на территории электростанции и промышленного предприятия ОРУ (подстанции) должны быть ограждены отдельным внутренним забором высотой 1,5 м.
Открыто установленные трансформаторы ограждаются в соответствии с IV-2-28.
Заборы могут быть сплошными, сетчатыми или решетчатыми.
Заборы могут не предусматриваться:
для закрытых подстанций, расположенных на охраняемой территории промышленного предприятия;
для закрытых подстанций, расположенных на территории городов и поселков;
для столбовых подстанций (см. также IV-2-156).
IV-2-49. Металлические конструкции ЗРУ, ОРУ и подстанций, а также подземные части металлических и железобетонных конструкций должны быть защищены от коррозии.
ОТКРЫТАЯ УСТАНОВКА ТРАНСФОРМАТОРОВ
IV-2-50. В ОРУ (ТП) должен быть предусмотрен проезд вдоль выключателей для передвижных монтажно-ремонтных механизмов и приспособлений, а также передвижных лабораторий; габарит проезда должен быть не менее 4 м по ширине и высоте.
Для ОРУ (ТП) на территориях промышленных предприятий при стесненных условиях требования настоящего параграфа являются необязательными.
Соединения гибких шин должны выполняться в петлях у опор сваркой, а ответвления в пролете - способом, не требующим разрезания шин.
Шины ОРУ должны подвешиваться на одинарных гирляндах изоляторов. Сдвоенные гирлянды следует применять лишь в случаях, когда одинарная гирлянда не удовлетворяет условиям механических нагрузок.
Разделительные (врезные) гирлянды не допускаются.
Закрепления гибких шин и тросов в натяжных и подвесных зажимах в отношении прочности должны соответствовать требованиям, приведенным В II-5-66, II-5-69 И II-5-70.
IV-2-52. Нагрузки на шины и конструкции от ветра и гололеда, а также расчетные температуры воздуха должны определяться в соответствии с требованиями гл. II-5.
При определении нагрузок на гибкие шины должен учитываться вес гирлянд изоляторов и спусков к аппаратам и трансформаторам.
При определении нагрузок на конструкции следует учитывать дополнительные нагрузки от веса человека с инструментом и монтажных приспособлений:
200 кг - при применении гирлянд изоляторов для анкерных опор и 150 кг - для промежуточных;
100 кг - при штыревых изоляторах.
IV-2-53. Коэффициент запаса механической прочности для гибких шин при нагрузках, соответствующих требованиям, приведенным в IV-2-52, должен быть не менее 3 по отношению к их временному сопротивлению разрыву.
IV-2-54. Коэффициент запаса механической прочности для подвесных изоляторов при нагрузках, соответствующих требованиям, приведенным в IV-2-52, должен быть не менее 3 по отношению к испытательной нагрузке.
IV-2-55. Расчетные механические усилия, передающиеся при коротком замыкании жесткими шинами на опорные изоляторы, должны приниматься в соответствии с I-4-15.
IV-2-56. Коэффициент запаса механической прочности в сцепной арматуре для гибких шин при нагрузках, соответствующих требованиям, приведенным в IV-2-51, должен быть не менее 3 по отношению к разрушающей нагрузке.
IV-2-57. Опоры для подвески шин ОРУ должны выполняться сборными железобетонными или из стали.
IV-2-58. Опоры для крепления шин ОРУ выполняются и рассчитываются как промежуточные или концевые в соответствии с требованиями, приведенными в гл. II-5.
Промежуточные опоры, временно используемые как концевые, должны быть усилены при помощи оттяжек.
Рекомендуется широкое применение оттяжек в качестве постоянных элементов конструкций опор для снижения затрат материалов на стойки опор.
IV-2-59. Количество подвесных изоляторов в гирлянде и штыревых изоляторов следует принимать по табл. IV-2-1.
При выборе количества изоляторов следует руководствоваться также требованиями, приведенными в II-5-64 и IV-2-95.
частями и заземленными частями (А ) и между токоведущими частями разных
ф-з
фаз (А ) должны быть не менее величин, приведенных в табл. IV-2-2
ф-ф
Таблица IV-2-1
Марки изоляторов | Количество изоляторов, шт. | |||||||
при напряжении, кв | ||||||||
6 - 10 | 20 | 35 | 110 | 150 | 220 | 330 | 500 | |
П-4,5 | - | 4 | 4 | 8 | 10 | 14 | 18 | 24 |
ПМ-4,5 | - | - | 5 | 10 | 12 | 17 | 22 | 29 |
П-8,5 | - | - | - | - | 7 | 11 | 13 | 20 |
ШН-10 | 1 | - | - | - | - | - | - | - |
ОН-10 | 1 | - | - | - | - | - | - | - |
ИШД-10 | 1 | - | - | - | - | - | - | - |
ШТ-35 | - | 1 | 1 | 3 | 4 | - | - | - |
ИШД-35 | - | 1 | 1 | 3 | 4 | 5 | - | - |
СТ-35 | - | 1 | 1 | - | - | - | - | - |
СО-35 | - | 1 | 1 | - | - | - | - | - |
КО-110 | - | - | - | 1 | - | - | - | - |
СТ-110 | - | - | - | 1 | - | - | - | -. |
ОС-1 | -. | 1 | 2 | 5 | 7 | - | - | - |
КО-400-С | - | - | - | - | - | - | 6 | 9 |
Таблица IV-2-2
ЧАСТЕЙ ДО РАЗЛИЧНЫХ ЭЛЕМЕНТОВ ОРУ (ПОДСТАНЦИИ)
В СВЕТУ ПО РИС. IV-2-1 - IV-2-10
N рис. | Наименование расстояний | Обозначение | Изоляционные расстояния, мм | ||||||||
для номинального напряжения, кг | |||||||||||
до 10 | 20 | 35 | 110 | 150 | 220 | 330 | 500 | ||||
От токоведущих частей или элементов изоляции, находящихся под напряжением, до заземленных конструкций |  | 200 | 300 | 400 | 900 | 1300 | 1800 | 2500 | 3750 | ||
 | Между проводами разных фаз |  | 220 | 330 | 440 | 1000 | 1400 | 2000 | 2800 | 4200 | |
От токоведущих и незаземленных частей до постоянных внутренних ограждений, до габаритов транспортируемого оборудования; от контактов разъединителей до токоведущих частей | 950 | 1050 | 1150 | 1650 | 2050 | 2550 | 3250 | 4500 | |||
Между токоведущими частями разных цепей в разных плоскостях при обслуживаемой нижней цепи и неотключенной верхней | 950 | 1050 | 1150 | 1650 | 2050 | 3000 | 4000 | 5000 | |||
От неогражденных токоведущих частей до земли или до кровли зданий при наибольшем провисании проводов | 2900 | 3000 | 3100 | 3600 | 4000 | 4500 | 5200 | 6450 | |||
Между токоведущими частями разных цепей в разных плоскостях, а также между токоведущими частями разных цепей по горизонтали с обслуживанием одной цепи при неотключенной другой; от токоведущих частей до верхней кромки внешнего забора; между токоведущими частями и зданиями или сооружениями | 2200 | 2300 | 2400 | 2900 | 3300 | 3800 | 4500 | 5750 | |||
В случае, если в высокогорных установках расстояния между фазами увеличиваются по сравнению с приведенными в табл. IV-2-2 на основании проверки на корону, соответственно должны быть увеличены и расстояния до заземленных частей.
IV-2-61. Расстояния в свету при гибких шинах (рис. IV-2-2) между
токоведущими и заземленными частями (А ) , а также между токоведущими
ф-з г
частями (А ) при их расположении в одной горизонтальной плоскости должны
ф-ф г
быть не менее:
(А ) = А + а,
ф-з г ф-з
(А ) = А + а,
ф-ф г ф-ф
где
f - стрела провеса провода при температуре +15 °C, м;
Q - вес провода, кг/м;
Р - давление ветра на провод, кГ/м, при этом скорость ветра принимается равной 60% величины, выбранной при расчете строительных конструкций.
между токоведущими частями разных фаз и между ними
и заземленными частями (в свету)
между токоведущими частями разных фаз и между ними
и заземленными частями (в свету)
IV-2-62. При мощности короткого замыкания, равной или большей величин, приведенных в табл. IV-2-3, гибкие шины РУ следует проверять на исключение возможности схлестывания или опасного в отношении пробоя сближения фаз в результате их раскачивания от динамического действия тока короткого замыкания.
Таблица IV-2-3
ВЕЛИЧИНЫ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ ДЛЯ ПРОВЕРКИ
НА СБЛИЖЕНИЕ ГИБКИХ ШИН
Номинальное напряжение, кв | 110 | 150 | 220 | 330 | 500 |
Мощность короткого замыкания, Мва | 4000 | 6000 | 8000 | 12000 | 18000 |
Наименьшие допустимые расстояния в свету между находящимися под напряжением соседними фазами в момент их наибольшего сближения под действием токов к. з. должны соответствовать наименьшим воздушным промежуткам на ВЛ, принимаемым по наибольшему рабочему напряжению и приведенным в гл. II-5.
В гибких токопроводах, выполненных из нескольких проводов в фазе, должны устанавливаться дистанционные распорки.
находящихся под напряжением, до постоянных внутренних ограждений в
зависимости от их высоты должны быть не менее величин, приведенных в
табл. IV-2-2 для размеров А и Б.
ф-з
При расположении этих частей или элементов выше ограждений эти расстояния должны быть выдержаны от высоты 2,7 м в плоскости ограждения (рис. IV-2-3).
IV-2-64. Токоведущие части (выводы, шины, спуски и т.п.) могут не иметь внутренних ограждений, если они расположены над уровнем планировки на высоте не менее величин, приведенных в табл. IV-2-2 для размера "Г" (рис. IV-2-4).
частей и элементов изоляции, находящихся под напряжением,
до постоянных внутренних ограждений
токоведущих частей и от нижней кромки фарфора
изоляторов до земли
Трансформаторы и аппараты, у которых нижняя кромка фарфора изоляторов расположена над уровнем планировки на высоте не менее 2,5 м, разрешается не ограждать. При меньшей высоте оборудование должно иметь постоянное ограждение, удовлетворяющее требованиям IV-2-28 и находящееся от трансформаторов и аппаратов на расстоянии не менее приведенного в IV-2-63.
Требования к открытой установке трансформаторов у стен зданий - см. в IV-2-76.
IV-2-65. Неограждаемые токоведущие части должны быть расположены таким образом, чтобы расстояния от них до габаритов машин и механизмов (см. IV-2-50) и транспортируемого оборудования были не менее величин для размера "Б", приведенных в табл. IV-2-2 (рис. IV-2-5).
частей до транспортируемого оборудования
частями разных цепей в разных плоскостях с обслуживанием
нижней цепи при неотключенной верхней
IV-2-66. Расстояния между ближайшими неогражденными токоведущими частями разных цепей расположенных в разных (параллельных или перпендикулярных) плоскостях, должны быть по вертикали не менее величин, приведенных в табл. IV-2-2 для размера "В", а по горизонтали - размера "Д" (рис. IV-2-6). При наличии различных напряжений размеры "В" и "Д" принимаются по более высокому напряжению. При этом размер "В" предусматривает обслуживание нижней цепи при неотключенной верхней, а размер "Д" - обслуживание одной цепи при неотключенной второй.
Если такое обслуживание не предусматривается, расстояние между токоведущими частями разных цепей в разных плоскостях должно приниматься в соответствии с IV-2-60 и IV-2-61; при этом должна быть учтена возможность сближения проводов в условиях эксплуатации (под влиянием ветра, гололеда, температуры).
IV-2-67. Расстояния между токоведущими частями разных цепей, расположенных в одной горизонтальной плоскости, устанавливаются по высшему напряжению и должны быть не менее величин, приведенных в табл. IV-2-2 для размера "Д" (рис. IV-2-7).
между токоведущими частями различных цепей с обслуживанием
одной цепи при неотключенной другой
до верхней кромки внешнего забора
Размер "Д" предусматривает обслуживание одной цепи при неотключенной другой.
разъединителей в отключенном положении до заземленных
и токоведущих частей
частями и зданиями или сооружениями
IV-2-68. Расстояния между токоведущими частями и верхней кромкой внешнего забора должны быть не менее величин, приведенных в табл. IV-2-2 для размера "Д" (рис. IV-2-8).
IV-2-69. Расстояния от контактов и ножей разъединителей в отключенном
положении до заземленных частей должны быть не менее величин, приведенных в
табл. IV-2-2 для размера "А ", а расстояния до токоведущих частей - для
ф-з
Настоящий параграф не распространяется на конструктивные размеры самого разъединителя.
IV-2-70. Расстояния между токоведущими частями ОРУ и зданием ЗРУ, щита управления или трансформаторной башни должны быть не менее величин, приведенных в табл. IV-2-2 для размера "Д", а расстояния по вертикали между токоведущими частями и перечисленными выше сооружениями - не менее размера "Г" (рис. IV-2-10); см. также IV-2-102.
IV-2-71. Прокладка воздушных осветительных линий, линий связи и сигнализации над и под токоведущими частями ОРУ запрещается.
IV-2-72. Расстояние в свету между рядом установленными трансформаторами должно быть не менее 1,25 м (см. также IV-2-79).
Указанное расстояние принимается до наиболее выступающих частей трансформаторов, расположенных на высоте менее 1,9 м от поверхности земли.
IV-2-73 <*>. Разрывы между ОРУ (подстанциями) и водоохладителями должны быть не менее приведенных в табл. IV-2-4.
--------------------------------
<*> Принято в соответствии со СНиП II-М.1-62.
Таблица IV-2-4
Наименование водоохладителя | Разрывы, м |
Брызгальные устройства и открытые градирни | 80 - 100 |
Башенные градирни и одновентиляторные градирни | 30 - 40 |
Секционные вентиляторные градирни | 40 - 60 |
Низшие пределы разрывов, приведенных в табл. IV-2-4, относятся к охладителям малых размеров: градирням производительностью до 300 куб. м/ч и брызгальным бассейнам - до 2000 куб. м/ч при расположении охладителей с подветренной стороны.
Для районов с расчетными температурами наружного воздуха ниже минус 35° приведенные в табл. IV-2-4 разрывы должны быть увеличены на 25%, а с температурами выше минус 20° - уменьшены на 25%.
IV-2-74. Расстояния от маслонаполненного оборудования до зданий с производствами категорий В, Г, Д на территории промышленных предприятий и до вспомогательных сооружений (мастерские, склады) на территории электростанций и подстанций, а также до жилых и общественных зданий должны быть не менее (исключения для категорий Г и Д см. в IV-2-76):
16 м - при степени огнестойкости этих зданий и сооружений - I и II;
20 м - при степени огнестойкости этих зданий и сооружений - III;
24 м - при степени огнестойкости этих зданий и сооружений - IV и V.
Расстояния от маслонаполненного оборудования до взрывоопасных помещений следует принимать по гл. VII-3.
При сооружении ОРУ в городах и населенных пунктах с применением воздушных выключателей расстояние от последних до жилых и общественных зданий должно быть не менее 300 м, по условиям защиты от шума.
Степень огнестойкости зданий и категорий производства принимается по действующим противопожарным нормам.
IV-2-75. Расстояния от маслонаполненного электрооборудования ОРУ электростанций и подстанций до зданий ЗРУ, щитов, компрессорных и блоков синхронных компенсаторов определяются только технологическими требованиями и не должны увеличиваться по пожарным условиям.
IV-2-76. При установке у стен зданий с производствами категорий Г и Д по противопожарным нормам маслонаполненных трансформаторов, обслуживающих эти производства, на расстоянии более 10 м от них и вне пределов участков шириной Б (рис. IV-2-11) специальных требований к стенам, окнам и дверям зданий не предъявляется.
трансформаторов у зданий с производствами категорий Г и Д
При меньшем расстоянии до трансформаторов в пределах участков шириной Б должны выполняться следующие требования:
1. Окна до высоты д (до уровня крышки трансформаторов) не допускаются.
2. При расстоянии г менее 5 м и степени огнестойкости здания IV и V стена здания должна выполняться как брандмауэр и возвышаться над сгораемой кровлей не менее, чем на 0,7 м.
3. При расстоянии г менее 5 м и степени огнестойкости здания I, II и III, а также при расстоянии г, равном 5 м и более, без ограничения по огнестойкости - на высоте от д до д + е допускаются неоткрывающиеся окна с заполнением армированным стеклом или стеклоблоками, с несгораемыми рамами с пределом огнестойкости не менее 0,25 ч; выше д + е - окна, открывающиеся внутрь здания с проемами, снабженными снаружи металлическими сетками с отверстиями не менее 25 x 25 мм.
4. При расстоянии г до 5 м на высоте более д, а также при г, равном 5 м и более на любой высоте, допускаются несгораемые или трудносгораемые двери с пределом огнестойкости не менее 0,75 ч.
5. Вентиляционные приемные отверстия в стене здания при расстоянии г до 5 м не допускаются; вытяжные отверстия с выбросом незагрязненного воздуха в указанном пределе допускаются на высоте д.
6. Расстояние б - см. в IV-2-72; расстояние г должно быть не менее 0,8 м.
7. Вдоль всех трансформаторов следует предусматривать проезд шириной не менее 3 м или пожарный подъезд к каждому из них.
Приведенные на рис. IV-2-11 размеры а, б, в, г и А принимаются до наиболее выступающих частей трансформаторов на высоте менее 1,9 м от поверхности земли. При единичной мощности трансформаторов: до 1600 ква - в >= 1,5 м; е >= 8 м; более 1600 ква - в >= 2 м; е >= 10 м.
Требования настоящего параграфа распространяются также на КТП наружной установки.
IV-2-77 <*>. Для обеспечения сохранности электрооборудования при авариях и пожарах под силовыми трансформаторами или маслонаполненными реакторами с количеством масла более 1000 кг в единице и баковыми выключателями на напряжение 110 кв и выше должен быть уложен крупный чистый гравий или промытый гранитный щебень либо непористый щебень другой породы толщиной слоя не менее 25 см выше поверхности планировки, выступающего за габариты единичного оборудования не менее чем: 0,6 м - при объеме масла от 1000 до 2000 кг и 1 м - при объеме масла более 2000 кг, при этом территория в месте установки электрооборудования должна быть спланирована таким образом, чтобы отвод масла из-под гравия осуществлялся на безопасное в пожарном отношении расстояние от сооружений и оборудования в системы отвода ливневых вод - овраг, реку (на гидроэлектростанциях - в нижний бьеф).
--------------------------------
<*> Необязательность выполнения маслосборных устройств и маслостоков, рассчитанных на аварийные случаи, согласована с Главной санитарной инспекцией Союза ССР 11 марта 1963 г. N 126-4/14.
Для предотвращения проникновения растекающегося масла из одной гравийной подсыпки в другую или в кабельные каналы и т.п. гравийная подсыпка должна быть ограничена бортовыми ограждениями.
При установке трансформаторов на железобетонном перекрытии здания допускается не выполнять гравийной подсыпки под ними при условии устройства закрытого стока в систему ливневых вод, овраг, реку. При этом должна быть исключена возможность растекания масла под другое оборудование и в кабельные каналы.
Специальные подземные дренажные системы для отвода масла и аварийные маслоуловители, за исключением подстанций в жилых кварталах, сооружать не следует.
При сооружении ОРУ и открытой установке трансформаторов в жилых кварталах под маслонаполненным оборудованием должны выполняться маслоприемники в соответствии с требованиями, приведенными в IV-2-119, п. 2, б.
Отходы масла и стоки, содержащие масло, которые могут иметь место в нормальных условиях эксплуатации (из аппаратной маслохозяйства, со складов масла и из машинных помещений, а также из трансформаторов и выключателей при ремонтных и др. работах), сливать в систему отвода ливневых вод, овраг и реку запрещается. Эти отходы должны собираться и удаляться таким образом, чтобы была исключена возможность их попадания в водоемы.
IV-2-78. На подстанциях с трансформаторами единичной мощностью 60 тыс. ква и более или общей мощностью более 120 тыс. ква для тушения пожара следует предусматривать водопровод с питанием от существующей внешней сети или от самостоятельного источника водоснабжения либо пожарные водоемы емкостью 100 - 200 куб. м (один или несколько в зависимости от площади подстанции).
На подстанциях с трансформаторами меньшей единичной и общей мощности стационарные противопожарные устройства предусматривать не следует.
В зданиях подстанций (щитовых блоках, аппаратных маслохозяйств, блоках подсобного оборудования синхронных компенсаторов, трансформаторных мастерских) внутренних пожарных водопроводов предусматривать не следует.
IV-2-79. При единичной мощности установленных трансформаторов или реакторов (как трехфазных, так и однофазных) 60 Мва и более напряжением 110 кв и выше и при расстоянии между ними или между ними и трансформаторами любой мощности (включая регулировочные) в свету 15 м и менее, помимо мероприятий, предусмотренных в IV-2-77, трансформаторы (реакторы) должны быть разделены огнестойкой перегородкой, выступающей за габариты трансформатора (реактора) по ширине на 1 м с каждой его стороны, и высотой не ниже верхней части вводов; при этом расстояние в свету между трансформатором (реактором) и перегородкой должно быть не менее 1,25 м.
При расстояниях между трансформаторами более 15 м перегородки могут не устанавливаться.
Для реакторов 500 кв перегородки устанавливаются для каждой единицы, независимо от мощности.
IV-2-80. При установке трансформаторов и реакторов напряжением 500 кв и трансформаторов 220 - 330 кв с единичной мощностью не менее 240 тыс. ква, помимо мероприятий, приведенных в IV-2-77 и IV-2-79, над трансформаторами должны быть предусмотрены стационарные устройства для тушения пожара распыленной водой.
IV-2-81. Конденсаторы с масляным наполнением рекомендуется устанавливать группами мощностью не более 20 Мвар, при этом расстояния между этими группами должны быть не менее 6 м в свету.
IV-2-82. Фундаменты под маслонаполненными трансформаторами или аппаратами должны выполняться из несгораемых материалов.
IV-2-83. Для монтажа и ремонта трансформаторов с весом выемной или съемной части 10 т и более на подстанциях следует предусматривать установку грузоподъемных устройств - стационарных или инвентарных. Последние рекомендуется применять во всех случаях, когда возможны централизованные ремонты. При этом на подстанциях требуется только сооружение соответствующих фундаментов.
Трансформаторные башни должны сооружаться только на подстанциях напряжением 500 кв и на подстанциях, где осуществляется централизованный ремонт.
IV-2-84. На подстанциях с отдельно стоящими ремонтными порталами (или фундаментами для инвентарных грузоподъемных устройств) между ними и фундаментами трансформаторов следует предусматривать железнодорожные пути и анкеры для крепления блоков. Трансформаторы должны перемещаться по этим путям на собственных катках (поворотных).
IV-2-85. По спланированной территории ОРУ и подстанции должен быть обеспечен проезд автомобильного транспорта, для чего должна быть выполнена грунтово-гравийная полоса.
Постоянные дороги с твердым покрытием должны предусматриваться в соответствии с IV-2-41.
Ширина проезда на территории ОРУ должна выбираться из расчета одностороннего движения с разворотом за пределами ОРУ или на специальной площадке. При определении габаритов проездов должны быть учтены размеры применяемых монтажных и ремонтных приспособлений и механизмов в соответствии с IV-2-50.
IV-2-86. КРУН и КТПН должны отвечать следующим требованиям:
1. Установка должна быть расположена на спланированной площадке на высоте 0,2 м от уровня планировки.
2. Расположение устройства должно обеспечивать удобную выкатку и транспортировку трансформаторов.
3. Должно быть обеспечено охлаждение оборудования.
Кроме того, КРУН и КТПН должны отвечать требованиям, приведенным в IV-2-14 - IV-2-16, IV-2-18 - IV-2-27, IV-2-30 - IV-2-35, IV-2-39, IV-2-41 - IV-2-45, IV-2-48 - IV-2-50.
КРУН и КТПН с открытыми сборными и соединительными шинами должны отвечать также требованиям, приведенным в IV-2-51 - IV-2-85.
ЗАКРЫТАЯ УСТАНОВКА ТРАНСФОРМАТОРОВ
IV-2-87. Здания и помещения ЗРУ и камеры трансформаторов должны выполняться I и II степени огнестойкости по противопожарным требованиям.
IV-2-88. Расстояния от отдельно стоящих зданий ЗРУ до производственных зданий и сооружений промышленных предприятий, а также до жилых и общественных зданий должны быть не менее:
7 м - при степени огнестойкости соседнего здания и сооружения по противопожарным требованиям - I и II,
9 м - по противопожарным требованиям - III,
10 м - по противопожарным требованиям - IV и V.
Приведенные расстояния для стесненных условий могут быть уменьшены, при условии, что стена подстанции, обращенная в сторону промышленного здания, не имеет дверей из помещений, в которых установлено маслонаполненное оборудование.
Расстояние между расположенными по периметру промышленных зданий пристроенными или встроенными подстанциями не нормируется.
При определении размеров до специальных сооружений, открытых складов и общественных зданий (театры, больницы, школы и т.п.) следует руководствоваться соответствующими нормами, относя ЗРУ и подстанции по степени пожарной опасности к категории Г.
IV-2-89. Расстояние по горизонтали от дверного проема трансформаторной камеры встроенной или пристроенной подстанции до проема ближайшего окна или двери цеха должно быть не менее 1 м.
Выкатка трансформаторов во внутренние проезды шириной менее 5 м не допускается.
IV-2-90. Пристройка подстанции к существующему зданию с использованием стены здания в качестве стены подстанции допускается при условии принятия специальных мер, предотвращающих нарушение гидроизоляции стыка при осадке пристраиваемой подстанции. Указанная осадка должна быть также учтена при креплении оборудования на существующей стене здания.
Допускается их размещение в общем помещении ТП при условии, если части РУ или подстанции напряжением до и выше 1000 в будут эксплуатироваться одной организацией.
Помещения РУ, трансформаторов, преобразователей и т.п. должны быть отделены от служебных и других вспомогательных помещений (исключения см. в гл. IV-3, V-1 и VII-5).
IV-2-92. Масляные трансформаторы следует устанавливать в камерах, расположенных на первом этаже, изолированных от других помещений зданий и имеющих выход непосредственно наружу.
Допускается установка масляных трансформаторов на втором этаже, а также ниже уровня пола первого этажа на 1 м в незатопляемых зонах при условии обеспечения возможности транспортирования трансформаторов наружу здания и удаления масла в аварийных случаях в соответствии с требованиями, приведенными в IV-2-119, п. 2, как для трансформаторов и аппаратов с количеством масла более 600 кг.
В случаях необходимости установки трансформаторов выше второго этажа или на большей глубине, чем указано выше, они должны быть с негорючим наполнением или сухими в зависимости от условий окружающей среды и технологии производства.
1. Под помещениями производств с мокрым технологическим процессом, под душевыми, уборными, ванными и т.п.
Исключения допускаются в случаях, когда приняты специальные меры, предотвращающие попадание влаги в помещения РУ и подстанций (перекрытие из монолитного бетона, надежная гидроизоляция).
Требование п. 2 не распространяется на трансформаторные помещения, в которых установлены трансформаторы сухие или с негорючим наполнением.
IV-2-94. Для предотвращения проникновения ливневых и грунтовых вод в помещения РУ и подстанции, в туннели, подвалы и т.п. должны быть выполнены соответствующие мероприятия.
IV-2-95. Изоляция линейных выводов, а также опорных изоляторов наружных открытых токопроводов (шинных мостов) генераторов при напряжении 6 - 10 кв должна выбираться на номинальное напряжение 20 кв, при напряжении 13,8 - 15 кв - на напряжения 20 - 35 кв.
Подвесные изоляторы в ЗРУ и закрытых подстанциях напряжением 35 - 220 кв применяются в таком же количестве, как и для ОРУ (см. IV-2-59).
IV-2-96. Расстояния в свету между голыми токоведущими частями разных фаз, от голых токоведущих частей до заземленных конструкций и ограждений, пола и земли, а также между неогражденными токоведущими частями разных цепей должны быть не менее величин, приведенных в табл. IV-2-5 (рис. IV-2-12 - IV-2-15).
Таблица IV-2-5
ЧАСТЕЙ ДО РАЗЛИЧНЫХ ЭЛЕМЕНТОВ ЗРУ
N рис. | Наименование расстояний | Обозначение | Изоляционные расстояния, мм | |||||||
для напряжения, кв | ||||||||||
3 | 6 | 10 | 20 | 35 | 110 | 150 | 220 | |||
От токоведущих частей до заземленных конструкций и частей здания |  | 65 | 90 | 120 | 180 | 290 | 900 | 1300 | 1800 | |
Между проводниками разных фаз |  | 70 | 100 | 130 | 200 | 320 | 1000 | 1400 | 2000 | |
От токоведущих частей до сплошных ограждений | Б | 95 | 120 | 150 | 210 | 320 | 930 | 1330 | 1830 | |
От токоведущих частей до сетчатых ограждений | 165 | 190 | 220 | 280 | 390 | 1000 | 1400 | 1900 | ||
Между неогражденными токоведущими частями разных цепей | 2000 | 2000 | 2000 | 2200 | 2200 | 2900 | 3300 | 3800 | ||
От неогражденных токоведущих частей до пола | 2500 | 2500 | 2500 | 2700 | 2700 | 3400 | 3700 | 4200 | ||
От неогражденных линейных выводов из ЗРУ до земли при выходе их не на территорию ОРУ и при отсутствии проезда транспорта под выводами | 4500 | 4500 | 4500 | 4750 | 4750 | 5500 | 6000 | 6500 | ||
Гибкие шины в ЗРУ следует проверять на их сближение под действием токов короткого замыкания в соответствии с требованиями, приведенными в IV-2-62.
IV-2-97. Голые токоведущие части должны быть защищены от случайных прикосновений путем помещения их в камеры, ограждения сетками и т.п.
При ограждении голых токоведущих частей, расположенных ниже размера "Д" по табл. IV-2-5 от пола, высота прохода под сеткой должна быть не менее 1,9 м (рис. IV-2-15).
Токоведущие части, расположенные выше ограждений до высоты 2300 мм от пола, но ниже размера "Д", должны располагаться от плоскости ограждения на расстояниях приведенных в табл. IV-2-5 для размера "В" (рис. IV-2-14).
Аппараты, у которых нижняя кромка фарфора изоляторов расположена над уровнем пола на высоте 2200 мм и более разрешается не ограждать, если при этом выполнены приведенные выше требования.
Применение барьеров для ограждения токоведущих частей в открытых камерах не допускается, а для КРУ, КТП, КСО и т.п. - не требуется.
IV-2-98. Неогражденные голые токоведущие части различных цепей, находящихся на высоте, превышающей величины, приведенные в табл. IV-2-5 для размера "Д", должны быть расположены на таком расстоянии друг от друга, чтобы после отключения какой-либо цепи (например, секции шин), обслуживание ее могло производиться безопасно также при наличии напряжения в соседних цепях. В частности, между неогражденными токоведущими частями, расположенными с двух сторон коридора обслуживания, должны быть соблюдены расстояния не менее приведенных в табл. для размера "Г" (рис. IV-2-14).
разных фаз (по табл. IV-2-5)
до сплошных ограждений (по табл. IV-2-5)
до сетчатых ограждений и между неогражденными токоведущими
частями разных цепей (по табл. IV-2-5)
токоведущих частей и от нижней кромки фарфора изолятора
до пола и высота прохода в свету; от неогражденных линейных
выводов из ЗРУ до земли при выходе их не на территории ОРУ
и отсутствии проезда транспорта под выводами
(по табл. IV-2-5)
IV-2-99. Ширина коридора обслуживания должна обеспечивать удобное обслуживание установки и перемещение оборудования, причем она должна быть не менее (считая в свету между ограждениями):
1 м - при одностороннем расположении оборудования,
1,2 м - при двустороннем расположении оборудования.
В коридоре управления, где находятся приводы выключателей или разъединителей, указанные выше размеры должны быть увеличены соответственно до 1,5 и 2 м.
При длине коридора до 7 м допускается уменьшение ширины коридора при двустороннем обслуживании до 1,8 м.
Ширина коридора управления в помещениях КРУ и КТП - см. в IV-2-142.
Ширина взрывного коридора должна быть не менее 1,2 м.
Допускается местное сужение коридора обслуживания, а также взрывного коридора строительными конструкциями не более, чем на 0,2 м.
IV-2-100. Расстояния (в свету) от наиболее выступающих частей трансформатора, расположенных на высоте менее 1,9 м от пола, должны быть не менее:
1. До задней и боковых стен - 0,3 м для трансформаторов мощностью до 400 ква и 0,6 м - для трансформаторов большей мощности.
2. Со стороны входа: до полотна двери или выступающих частей стены - 0,6 м - для трансформаторов мощностью до 400 ква, 0,8 м - более 400 ква до 1000 ква и 1 м - для трансформаторов мощностью более 1000 ква.
Требования настоящего параграфа не распространяются на КТП.
IV-2-101. При воздушных вводах в ЗРУ, не пересекающих проездов или мест, где возможно движение транспорта и т.п., расстояния от низшей точки провода до поверхности земли должны быть не менее приведенных в табл. IV-2-5 для размера "Е" (рис. IV-2-15).
При меньших расстояниях от провода до земли территория на соответствующем участке под вводом должна быть ограждена забором высотой 1,5 м, при этом расстояние от земли до провода в плоскости забора должно быть не менее размера "Е".
При воздушных вводах, пересекающих проезды или места, где возможно движение транспорта и т.п., расстояния от низшего провода до земли следует принимать в соответствии с II-5-125 и II-5-126.
При воздушных выводах из ЗРУ на территорию ОРУ указанные расстояния должны приниматься по табл. IV-2-2 для размера "Г" (рис. IV-2-4).
Расстояния между смежными линейными выводами двух цепей должны быть не менее величин, приведенных в табл. IV-2-2, как для размера "Д", если не предусмотрены перегородки между выводами соседних цепей.
На крышах зданий распределительных устройств и подстанций над вводом от ВЛ в здание должно быть ограждение высотой 0,8 м.
IV-2-102. Провода ввода в здание распределительного устройства, расположенные над его крышей, должны находиться от нее на высоте, не менее приведенной в IV-2-70.
IV-2-103. Выходы из РУ должны выполняться в соответствии с нижеследующим:
1. При длине РУ до 7 м допускается один выход.
2. При длине РУ более 7 м до 60 м должны быть предусмотрены два выхода по его концам; допускается располагать выходы из РУ на расстоянии до 7 м от его торцов.
3. При длине распределительного устройства более 60 м, кроме выходов по концам его, должны быть предусмотрены дополнительные выходы с таким расчетом, чтобы расстояние от любой точки коридора обслуживания, управления или взрывного коридора до выхода было не более 30 м.
Выходы могут быть выполнены как наружу, так и в другое помещение с несгораемыми стенами и перекрытиями, не содержащее огне- и взрывоопасных предметов, аппаратов и производств, а также в другие отсеки РУ, отделенные от данного несгораемой или трудносгораемой дверью, с пределом огнестойкости не менее 0,75 ч. В многоэтажных РУ второй и дополнительные выходы могут быть предусмотрены также на балкон с наружной пожарной лестницей.
IV-2-104. Взрывные коридоры большой длины следует разделять на отсеки длиной не более 60 м несгораемыми перегородками с огнестойкостью не менее 1 ч с дверями, выполненными в соответствии с IV-2-107. Взрывные коридоры должны иметь выходы наружу или в лестничную клетку.
IV-2-105. Стены и потолки всех помещений должны быть побелены; швы и стыки строительных конструкций должны быть тщательно заделаны.
Панели камер со стороны коридора управления, двери и оконные переплеты должны быть окрашены в светлые тона.
IV-2-106. Полы помещений РУ рекомендуется по всей площади каждого этажа выполнять на одной отметке. Полы камер трансформаторов должны иметь 2% уклон в сторону маслоприемников. Конструкция полов должна исключать возможность образования цементной пыли.
Устройство порогов в дверях между отдельными помещениями и в коридорах не допускается (исключения - см. в IV-2-114, IV-2-116 и IV-2-118).
IV-2-107. Двери из РУ должны открываться в направлении других помещений или наружу и иметь самозапирающиеся замки, открываемые без ключа с внутренней стороны помещения.
Двери между помещениями РУ разных напряжений должны открываться в сторону РУ более низкого напряжения.
Двери между двумя отсеками РУ должны открываться в обе стороны и не иметь самозапирающихся замков.
Замки в дверях помещений РУ одного напряжения должны открываться одним и тем же ключом; ключи от других помещений не должны подходить к замкам камер.
Требование к применению самозапирающихся замков не распространяется на ТП городских и сельских электросетей напряжением 10 кв и ниже.
IV-2-108. Двери камер, содержащих маслонаполненное оборудование (баковые масляные выключатели, силовые трансформаторы, трансформаторы напряжения с количеством масла более 60 кг), должны быть трудносгораемыми с пределом огнестойкости не менее 0,75 ч в случаях, когда они выходят в помещения, не относящиеся к данной подстанции, а также, когда они находятся между отсеками взрывных коридоров и РУ. В остальных случаях двери могут быть сгораемыми.
Деревянные двери должны быть выполнены из досок толщиной не менее 40 мм, без перекосов, и скреплены по углам угольниками.
Ворота камер трансформаторов с шириной створки более 1,5 м должны иметь калитку.
IV-2-109. Оконные переплеты помещений РУ и подстанций могут быть сгораемые.
Окна первого этажа должны быть защищены сетками с ячейками не более 25 x 25 мм.
РУ могут быть без окон; на неохраняемых территориях такое выполнение является обязательным.
Устройство световых фонарей не допускается.
IV-2-110. Каждый масляный трансформатор должен быть установлен в отдельной, изолированной от других помещений, камере; исключения см. в IV-2-111 и IV-2-112. Указанное требование не распространяется на установку сухих или заполненных негорючей жидкостью трансформаторов. Допускается установка в одной общей камере двух масляных трансформаторов мощностью до 1000 ква каждый, имеющих общие назначение, управление и защиту и рассматриваемых как один агрегат.
Трехфазные группы из трех однофазных трансформаторов могут устанавливаться в общей камере, независимо от количества масла в них.
IV-2-111. В одном общем помещении с распределительными устройствами напряжением до и выше 1000 в допускается установка двух масляных трансформаторов мощностью до 400 ква, отделенных один от другого и от остального помещения несгораемой перегородкой.
Токоведущие части напряжением выше 1000 в должны быть ограждены в соответствии с IV-2-97.
Баковые выключатели в указанных случаях должны устанавливаться в соответствии с IV-2-116.
IV-2-112. В камерах трансформаторов могут устанавливаться относящиеся к ним разъединители, предохранители и выключатели нагрузки.
В камерах трансформаторов специального назначения (для электропечей, ртутных выпрямителей и т.п.) могут устанавливаться также относящиеся к ним аппараты (разделяющие катушки, анодные делители, дроссели, выключатели, разъединители, переключатели и т.п.), независимо от количества масла в них.
Аппараты, относящиеся к пусковым устройствам электродвигателей, синхронных компенсаторов и т.п. (выключатели, пусковые реакторы, автотрансформаторы и т.п.), могут быть установлены в общей камере без перегородок между ними.
IV-2-113. Каждая камера масляных трансформаторов должна иметь отдельный выход наружу или в помещение с огнестойкими полом, стенами и перекрытием, не содержащее огнеопасных и взрывоопасных предметов, аппаратов и производств.
Камеры, имеющие выкатку трансформаторов в цех, должны удовлетворять требованиям, приведенным в IV-2-129 - IV-2-133 и IV-2-135 - IV-2-140.
IV-2-114. В камерах РУ, имеющих выходы во взрывной коридор, допускается установка трансформаторов с количеством масла до 600 кг.
Измерительные трансформаторы напряжения независимо от количества масла в них допускается устанавливать в открытых камерах РУ. При этом в камере должен быть предусмотрен порог или пандус под измерительными трансформаторами.
IV-2-115. В случаях, когда над дверью или выходным вентиляционным отверстием трансформаторной камеры имеется окно, под последним по всей ширине камеры следует устраивать несгораемый козырек с вылетом 70 см.
IV-2-116. Баковые масляные выключатели с количеством масла более 60 кг должны устанавливаться в отдельных взрывных камерах с выходом наружу или во взрывной коридор.
Баковые масляные выключатели с количеством масла 25 - 60 кг могут устанавливаться как во взрывных, так и в открытых камерах. При установке баковых выключателей в открытых камерах или с выходом во взрывной коридор они должны выбираться с 20-процентным запасом по предельно отключаемой мощности.
Баковые масляные выключатели с количеством масла до 25 кг, малообъемные выключатели и выключатели без масла следует устанавливать в открытых камерах.
При установке малообъемных масляных выключателей с количеством масла в одной фазе 60 кг и более в каждой камере должен предусматриваться порог, рассчитанный на удержание полного объема масла.
Выключатели, устанавливаемые в открытых камерах, должны быть отделены один от другого перегородками. Такими же перегородками или металлическими щитами эти выключатели должны быть отделены от привода. Верхняя кромка перегородки или щита должна находиться на высоте от пола, не менее 1,7 м.
Требование об установке защитного щита не распространяется на установку воздушных выключателей.
IV-2-117. Во взрывных коридорах не должно устанавливаться оборудование с открытыми токоведущими частями.
Взрывные коридоры должны иметь выходы, выполненные в соответствии с требованиями IV-2-104.
IV-2-118. В закрытых отдельностоящих, пристроенных и встроенных в производственные помещения подстанциях, в камерах трансформаторов, масляных выключателей и других маслонаполненных аппаратов с объемом масла в одном баке до 600 кг при расположении камер на первом этаже с дверями, выходящими наружу, маслосборные устройства не выполняются.
При объеме масла в одном баке более 600 кг должен быть устроен пандус или порог из несгораемого материала в дверном проеме камер или в проеме вентиляционного канала, рассчитанный на удержание 20% масла трансформатора или аппарата. Должны быть также приняты меры против растекания масла через кабельные каналы.
IV-2-119. При сооружении камер над подвалом, на втором этаже и выше (см. также IV-2-92), а также при устройстве выхода из камер во взрывной коридор под трансформаторами, масляными выключателями и другими маслонаполненными аппаратами должны выполняться маслоприемники по одному из следующих способов:
1. При количестве масла в одном баке от 60 до 600 кг:
а) в виде приямка, рассчитанного на полный объем масла;
б) путем устройства порога или пандуса у выхода из камеры, обеспечивающего удержание полного объема масла.
а) в виде бетонированного маслоприемника, вмещающего не менее 20% полного объема масла трансформатора или аппарата, с отводом масла в дренажную систему.
Маслоотводные трубы от маслоприемников под трансформаторами должны иметь диаметр не менее 10 см.
Со стороны маслоприемников маслоотводные трубы должны быть защищены сетками;
б) в виде бетонированного маслоприемника без отвода масла в дренажную систему. В этом случае маслоприемник должен быть перекрыт решеткой со слоем гравия толщиной 25 см и должен быть рассчитан на полный объем масла; уровень масла должен быть на 5 см ниже решетки. Верхний уровень гравия в маслоприемнике под трансформатором должен быть на 7,5 см ниже отверстия воздухоподводящего вентиляционного канала.
Дно маслоприемника должно иметь уклон 2% в сторону приямка размером 200 x 200 x 200 мм для откачки масла насосом.
Площадь маслоприемника должна быть не менее площади основания трансформатора или аппарата.
При количестве масла в трансформаторе или аппарате до 60 кг маслоприемники не выполняются.
IV-2-120. Вентиляция помещений трансформаторов и реакторов должна обеспечивать отвод выделяемого ими тепла.
Вентиляция помещений трансформаторов должна быть выполнена таким образом, чтобы разность температур воздуха, выходящего из помещения и входящего в него, не превосходила 15 °C при нагрузке, соответствующей номинальной мощности трансформатора, а для камер реакторов была не более 30° при номинальной нагрузке реактора.
При невозможности обеспечить теплообмен естественной вентиляцией необходимо предусматривать возможность перехода на искусственную, при этом должен быть предусмотрен контроль ее работы с помощью сигнальных аппаратов.
IV-2-121. Вентиляционная система камер трансформаторов не должна быть связана с другими вентиляционными системами. Стенки вентиляционных каналов и шахт должны быть несгораемыми. Вентиляционные шахты и проемы должны быть расположены таким образом, чтобы в случае образования в них влаги последняя не могла стекать на трансформаторы и оборудование, либо должны быть приняты другие меры для защиты трансформатора и оборудования от попадания влаги из шахты.
Вентиляционные проемы должны быть закрыты жалюзи или сетками.
IV-2-122. Вытяжные шахты камер трансформаторов, пристраиваемых к зданиям с несгораемыми стенами, но имеющим сгораемую кровлю, должны быть отнесены от стен здания не менее чем на 1,5 м или же сгораемые конструкции кровли должны быть защищены несгораемым парапетом; вывод шахт выше кровли здания в этих случаях не обязателен. Отверстия вытяжных шахт не должны располагаться против оконных проемов здания. При устройстве вентиляционных отверстий непосредственно в стене камеры они не должны располагаться под выступающими сгораемыми элементами кровли или под проемами в стене здания, к которому камера примыкает.
Устройство вентиляционных отверстий в стенах камеры в этих случаях не допускается.
IV-2-123. Взрывные коридоры, а также коридоры для обслуживания открытых камер, содержащих оборудование, залитое маслом или компаундом, должны быть оборудованы аварийной вытяжной вентиляцией, включаемой извне и не связанной с другими вентиляционными устройствами.
Аварийная вентиляция должна рассчитываться на пятикратный обмен воздуха в час.
IV-2-124. В помещении, в котором постоянно находится дежурный персонал, должна быть обеспечена температура не ниже +16 °C.
IV-2-125. В ЗРУ окна должны быть неоткрывающиеся; проемы в междуэтажных перекрытиях, перегородках и т.п. должны быть заделаны.
Отверстия в местах прохождения кабелей после их прокладки должны быть уплотнены.
Для устранения возможности попадания животных, птиц и др. отверстия в наружных стенах помещения должны быть заделаны или иметь сетки с ячейками размером 15 x 15 мм, при этом сетки должны находиться на высоте не менее 0,5 м от земли.
IV-2-126. Перекрытия кабельных каналов должны быть выполнены из железобетона, металла или других материалов соответствующей огнестойкости и прочности в уровень с чистым полом помещения. Вес отдельной плиты перекрытия должен быть не более 40 - 50 кг.
IV-2-127. Пересечение камер аппаратов и трансформаторов кабелями, относящимися к другим цепям, как правило, не допускается, однако в исключительных случаях допускается выполнять их в трубах. Электропроводки освещения и цепей управления и измерения, расположенные внутри камер или же находящиеся вблизи голых токоведущих частей, могут быть допущены только на коротких участках и притом лишь в той мере, в какой это необходимо для осуществления присоединений (например, к измерительным трансформаторам).
IV-2-128. Прокладка через помещения РУ относящихся к ним (не транзитных) трубопроводов (отопление) допускается при условии применения цельных сварных труб без фланцев, вентилей и т.п., а вентиляционных сварных коробов - без люков, задвижек, фланцев и других подобных устройств.
Допускается также транзитная прокладка трубопроводов или коробов при условии, что каждый трубопровод (короб) заключен в сплошной водонепроницаемый кожух.
IV-2-128А. Установка в помещениях подстанций КРУ и КТП должна производиться в соответствии с требованиями, приведенными в IV-2-132, IV-2-133, IV-2-137, IV-2-138, IV-2-141 - IV-2-145.
IV-2-129. Правила, приведенные в IV-2-129 - IV-2-146, распространяются на внутрицеховые подстанции напряжением до 35 кв, за исключением подстанций, предназначенных для питания ртутных выпрямителей (см. гл. IV-3) и электротермических установок (см. гл. VII-5).
Внутрицеховые подстанции должны отвечать также требованиям, приведенным в IV-2-14 - IV-2-18, IV-2-20 - IV-2-30, IV-2-32, IV-2-34, IV-2-37, IV-2-39, IV-2-49, IV-2-87, IV-2-91, IV-2-92, IV-2-93, IV-2-96 - IV-2-101, IV-2-105 - IV-2-108, IV-2-110, IV-2-112 - IV-2-114, IV-2-116 - IV-2-121, IV-2-126 - IV-2-128.
IV-2-130. Внутрицеховые подстанции могут размещаться на первом и втором этажах в основных и вспомогательных помещениях производств, которые согласно противопожарным требованиям отнесены к категориям Г и Д, I и II степени огнестойкости.
Размещение внутрицеховых подстанций в помещениях с производствами категории В по противопожарным требованиям может быть допущено по согласованию в каждом отдельном случае с органами Государственного пожарного надзора. Подстанции без маслонаполненного оборудования согласованию не подлежат.
В помещениях пыльных и с химически активной средой устройство внутрицеховых подстанций допускается при условии принятия мер, обеспечивающих надежную работу электрооборудования (см. IV-2-135).
IV-2-131. В производственных помещениях трансформаторы и РУ могут устанавливаться как открыто, так и в камерах и отдельных помещениях.
При открытой установке токоведущие части трансформаторов должны быть закрыты (см. I-1-46 - I-1-47), а РУ размещены в шкафах защищенного или закрытого исполнения (КРУ, КТП).
Требования к установке КРУ и КТП в электромашинных помещениях - см. в V-1-14.
IV-2-132. На каждой внутрицеховой подстанции может быть установлено не более трех масляных трансформаторов с суммарной мощностью трансформаторов не более 2000 ква; мощность внутрицеховых подстанций, устанавливаемых на втором этаже, должна быть не более 630 (750) ква.
Мощность каждой открыто установленной КТП с масляными трансформаторами должна быть не более двух по 1000 ква.
Расстояние в свету между соседними камерами трансформаторов разных подстанций, а также между масляными трансформаторами разных КТП должно быть не менее 10 м.
Установка трансформаторов с суммарной мощностью более 2000 ква, а также меньшие расстояния между подстанциями и КТП допускаются в каждом отдельном случае по согласованию с органами Государственного пожарного надзора.
Мощность внутрицеховых подстанций и КТП с трансформаторами сухими или наполненными негорючей жидкостью, количество КТП, устанавливаемых в отдельных помещениях, а также расстояние между ними не ограничиваются.
IV-2-133. Под каждым масляным трансформатором и аппаратом с количеством масла 60 кг и более должен быть устроен маслоприемник в соответствии с требованиями IV-2-119, п. 2, а как для трансформаторов и аппаратов с количеством масла более 600 кг.
IV-2-134. При установке на внутрицеховых подстанциях выключателей они должны быть, как правило, безмасляные или малообъемные.
Установка баковых масляных выключателей допускается только в закрытых камерах при соблюдении следующих условий:
1. Количество выключателей должно быть не более 2.
2. Количество масла в каждом выключателе должно быть не более 60 кг.
IV-2-135. При устройстве вентиляции камер трансформаторов на подстанциях, размещаемых в производственных помещениях с нормальной средой, разрешается забирать воздух непосредственно из цеха.
Для вентиляции камер трансформаторов, размещаемых в помещениях пыльных или с воздухом, содержащим токопроводящие или разъедающие смеси, воздух должен либо забираться извне, либо очищаться фильтрами.
В зданиях с несгораемыми перекрытиями отвод воздуха из камер трансформаторов разрешается непосредственно в цех.
В зданиях с трудносгораемыми перекрытиями выпуск воздуха из камер трансформаторов должен производиться по вытяжным шахтам, выведенным выше кровли здания не менее, чем на 1 м и выполненным в соответствии с IV-2-122.
IV-2-136. В случае применения искусственной вентиляции одновременно с отключением трансформатора должно быть обеспечено автоматическое отключение вентиляционного устройства.
IV-2-137. При установке КТП в отдельных помещениях вентиляция трансформаторов должна отвечать требованиям, приведенным в IV-2-120.
IV-2-138. Полы подстанции должны быть не ниже уровня пола цеха; пол в помещении для КРУ и КТП должен быть рассчитан на частое перемещение тележек без повреждения его поверхности.
IV-2-139. Двери из камер маслонаполненных силовых трансформаторов и баковых выключателей должны иметь предел огнестойкости не менее одного часа.
IV-2-140. При расположении подстанции в непосредственной близости от путей внутрицехового транспорта или крановых путей, тельферов и других подъемно-транспортных механизмов должны быть приняты меры для защиты подстанций от случайных повреждений (световая сигнализация, отбойные тумбы).
КРУ и КТП следует, как правило, размещать в пределах мертвой зоны этих механизмов.
В цехах с интенсивным движением внутризаводского транспорта, а также при насыщенности цеха оборудованием, материалами и готовыми изделиями КРУ и КТП рекомендуется ограждать. При этом внутри ограждений должны быть выдержаны проходы, шириной не менее приведенных в IV-2-142.
IV-2-141. Ширина прохода вдоль КРУ и КТП, а также стен подстанции, имеющих двери или вентиляционные отверстия, должна быть не менее 1 м; кроме того, должна быть обеспечена возможность выкатки трансформаторов и других аппаратов.
IV-2-142. Ширина прохода для управления и ремонта КРУ выкатного типа и КТП должна обеспечивать удобство обслуживания, перемещения и разворота оборудования и его ремонта.
При установке КРУ и КТП в отдельных помещениях ширина прохода должна определяться, исходя из следующих условий:
1. Для однорядного исполнения - длина тележки КРУ плюс не менее 0,6 мм.
2. Для двухрядного исполнения - длина тележки КРУ плюс не менее 0,8 м.
Однако во всех случаях ширина прохода должна быть не менее приведенных в IV-2-99, при этом сужение прохода против выкатываемых тележек запрещается.
При наличии прохода с задней стороны КРУ и КТП для их осмотра ширина его должна быть не менее 0,8 м; допускаются отдельные местные сужения не более чем на 200 мм.
При установке КРУ и КТП в производственных помещениях ширина свободного прохода должна определяться расположением производственного оборудования, обеспечивать возможность транспортирования наиболее крупных элементов КРУ и КТП и во всяком случае она должна быть не менее 1 м.
IV-2-143. Высота помещения должна обеспечивать возможность производства ремонта шин и релейно-приборных отсеков КРУ (КТП), но должна быть не менее высоты КРУ (КТП), считая от выступающих частей шкафов плюс 1 м до потолка и 0,5 м - до балок.
Это требование не распространяется на короба шинных перемычек, связывающих шкафы КРУ (КТП), и на вводные питающие шкафы.
IV-2-144. Расчетные нагрузки на перекрытия помещений по пути транспортировки КРУ (КТП) должны приниматься с учетом веса наиболее тяжелой части устройства (например, трансформатора), а проемы должны соответствовать их габаритам.
IV-2-145. Выкатные части КРУ должны иметь блокировку с выключателями, а проемы к токоведущим частям КРУ - автоматически закрывающиеся шторы.
В КТП в случае установки на высокой стороне разъединителя должна быть предусмотрена блокировка, предотвращающая отключение разъединителя при включенном автомате с низкой стороны.
IV-2-146. Защита масляных трансформаторов должна выполняться согласно III-2-50 - III-2-63; сухих и с негорючим наполнением - то же, за исключением III-2-51.
IV-2-147. Правила, приведенные в IV-2-147 - IV-2-156, распространяются на столбовые подстанции напряжением до 35 кв, мощностью не более 400 ква.
Столбовые подстанции должны отвечать также требованиям, приведенным в IV-2-14, IV-2-16, IV-2-21, IV-2-22, IV-2-29, IV-2-33, IV-2-34, IV-2-43, IV-2-49.
IV-2-148. Присоединение трансформатора к сети высшего напряжения должно осуществляться при помощи предохранителей и трехполюсного разъединителя, управляемого с земли. Привод разъединителя должен запираться на замок или быть съемным.
IV-2-149. Трансформатор должен быть установлен на высоте не менее 4 м, считая от земли до токоведущих частей. Для обслуживания подстанций на высоте не менее 3 м должна быть устроена площадка с перилами. Для подъема на площадку рекомендуется применять складную лестницу, которая в сложенном положении должна примыкать к столбу и запираться на замок.
При обслуживании подстанций при помощи телескопических вышек, а также для подстанций, расположенных на одностоечных опорах, устройство площадок и складных лестниц не обязательно.
IV-2-150. При отключенном разъединителе части, остающиеся под напряжением, должны находиться на высоте не менее 2,5 м от уровня площадки обслуживания для подстанций 10 кв и не менее 3 м - для подстанций 35 кв. Положение разъединителя должно быть видно с площадки.
IV-2-151. Щиток низшего напряжения трансформатора должен быть заключен в шкаф. Для отключения трансформатора со стороны низшего напряжения должен быть установлен рубильник.
IV-2-152. Электропроводка между трансформатором и щитком, а также между щитком и воздушными линиями низшего напряжения должна быть защищена от механических повреждений (трубой, швеллером и т.п.) и выполняться в соответствии с требованиями, приведенными в гл. II-1.
IV-2-153. Расстояние от земли до изоляторов вывода на ВЛ напряжением до 1000 в должно быть не менее 3,5 м.
IV-2-154. Подстанция должна быть расположена на расстоянии не менее 3 м от зданий I, II и III степени огнестойкости и 5 м - от зданий IV и V степени огнестойкости.
IV-2-155. Конструкции столбовых подстанций, используемые как опоры линий электропередачи, должны быть анкерными или концевыми опорами. Это требование не распространяется на одностоечные подстанции.
IV-2-156. В местах возможного наезда транспорта столбовые подстанции должны быть защищены отбойными тумбами.
IV-2-157. ОРУ и открытые подстанции напряжением 20 - 500 кв должны быть защищены от прямых ударов молнии, за исключением подстанций напряжением 20 - 35 кв с трансформаторами мощностью 1600 ква и менее и всех ОРУ и подстанций напряжением 20 - 35 кв в районах с числом грозовых часов в году менее 10.
IV-2-158. Защита от прямых ударов молнии ОРУ (подстанций) напряжением 110 кв и выше осуществляется стержневыми молниеотводами, устанавливаемыми, как правило, на их конструкциях.
При напряжении 35 кв установка молниеотводов на конструкциях, кроме трансформаторных порталов (см. IV-2-159), допускается, если сопротивление заземления в месте присоединения к нему молниеотвода составляет не более 4 ом <*> в зоне радиусом 20 м при грунтах с удельным сопротивлением
и 30 м - при грунтах с большим удельным сопротивлением.
и 30 м - при грунтах с большим удельным сопротивлением.--------------------------------
<*> Приведенные здесь и в последующем величины сопротивлений заземляющих устройств нормируются при промышленной частоте 50 пер/сек.
IV-2-159. При установке молниеотводов на трансформаторных порталах подстанций напряжением 35 кв и выше непосредственно на выводах обмоток 3 - 35 кв трансформаторов или на расстоянии от них не более 5 м по длине шин, включая ответвление к разрядникам, должны быть установлены вентильные разрядники.
Сопротивление заземляющего устройства в месте присоединения к нему молниеотвода, установленного на трансформаторном портале, должно быть не более 4 ом в зоне с радиусом 20 м - при грунтах с удельным сопротивлением
и 30 м - при грунтах с большим сопротивлением.
и 30 м - при грунтах с большим сопротивлением.Стойки конструкций, а которых устанавливаются молниеотводы, должны быть присоединены к заземляющему устройству подстанции кратчайшим путем и таким образом, чтобы в месте присоединения было обеспечено прохождение тока молнии по четырем лучам к заземляющему контуру. Кроме того, в местах установки молниеотводов должны быть созданы дополнительные пути для тока молнии при помощи 2 - 3 сосредоточенных заземлителей.
IV-2-160. Отдельностоящие молниеотводы устанавливаются только в случаях, когда это является целесообразным по конструктивным или технико-экономическим соображениям, а также в местах с удельным сопротивлением грунта
.
.Заземлители отдельностоящих молниеотводов ОРУ подстанций напряжением 35 кв и выше можно присоединять к их заземляющему контуру. Расстояние по воздуху от отдельностоящих молниеотводов до токоведущих частей должно быть не менее 5 м.
IV-2-161. Места присоединения молниеотводов, предусмотренных в IV-2-158, а также заземляющего контура отдельностоящего молниеотвода к контуру подстанции должны находиться не ближе 15 м от места присоединения трансформаторов к заземляющему контуру; в противном случае следует руководствоваться требованиями, приведенными в IV-2-159.
IV-2-162. Тросовые молниеотводы, защищающие подходы ВЛ напряжением 35 кв и выше, разрешается присоединять к заземленным конструкциям ОРУ (подстанции), если сопротивление заземления ближайшей к ним опоры составляет не более 10 ом, а сопротивление заземления стойки конструкции, к которой присоединен трос, - не более 4 ом в зоне радиусом 20 м при грунтах с удельным сопротивлением
и 30 м - при грунтах с большим удельным сопротивлением.
и 30 м - при грунтах с большим удельным сопротивлением.Расстояние по магистралям заземляющего контура между стойкой конструкции и трансформаторами при напряжении линий 35 кв должно быть не менее 15 м. В противном случае последний пролет ВЛ должен быть защищен стержневыми молниеотводами.
IV-2-163. Сооружение и защита подходов ВЛ к ОРУ и подстанциям, помимо требований, приведенных в IV-2-162, IV-2-165 - IV-2-168, IV-2-175 - IV-2-182, должны также отвечать требованиям, приведенным в II-5-43, II-5-76 - II-5-80, II-5-83, II-5-86 - II-5-92.
IV-2-164. На открытых подстанциях электростанций и на подстанциях с вращающимися машинами установка стержневых молниеотводов на трансформаторных порталах при наличии открытых токопроводов, соединяющих машину с трансформатором, запрещается.
IV-2-165. Защита ВЛ от прямых ударов молнии на подходах к ОРУ (подстанциям), кроме случаев, предусмотренных в IV-2-175, должна быть выполнена путем подвески тросовых молниеотводов с защитным углом не более 30°. На подходах ВЛ напряжением 220 кв и выше рекомендуется применять защитный угол не более 20°.
На каждой опоре подхода трос должен быть присоединен к заземляющему контуру опоры. Сопротивление заземления опоры должно быть не более приведенных в табл. IV-2-6.
Таблица IV-2-6
Удельное сопротивление земли, ом·см | Сопротивление заземляющего устройства, ом |
до  | до 10 |
более  до  | до 15 |
более  | до 20 |
IV-2-166. На подходах ВЛ напряжением 35 - 220 кв с деревянными опорами к ОРУ (подстанциям) на первой опоре подхода с тросовым молниеотводом, считая со стороны линии, должен быть установлен комплект трубчатых разрядников (РТ), при этом заземляющие спуски должны прокладываться по всем стойкам опоры и сопротивление заземляющего устройства этой опоры должно быть не более 10 ом при грунтах с удельным сопротивлением
и не более 15 ом - при грунтах с более высоким удельным сопротивлением.
и не более 15 ом - при грунтах с более высоким удельным сопротивлением.Установка трубчатых разрядников в начале защищенного подхода ВЛ с металлическими и железобетонными опорами не требуется.
IV-2-167. Трубчатые разрядники должны выбираться по токам короткого замыкания в соответствии с нижеследующим:
1. Для сетей напряжением до 35 кв (с нейтралью изолированной или заземленной через дугогасящую катушку) верхний предел тока, отключаемого трубчатым разрядником, должен быть не менее наибольшего возможного тока трехполюсного короткого замыкания, а нижний предел - не более наименьшего возможного установившегося тока двухполюсного короткого замыкания.
2. Для сетей напряжением 110 кв и выше с большим током замыкания на землю трубчатый разрядник выбирают соответственно по наибольшему возможному току однополюсного или трехполюсного короткого замыкания и по наименьшему возможному установившемуся току однополюсного или двухполюсного замыкания.
При отсутствии трубчатых разрядников на требуемые величины токов короткого замыкания допускается устанавливать вместо них защитные промежутки (ПЗ). На ВЛ напряжением 220 кв с деревянными опорами при отсутствии трубчатых разрядников должны быть заземлены на одной - двух опорах подвески гирлянд, при этом число изоляторов должно быть принято таким же, как для металлических опор.
IV-2-168. На ВЛ с деревянными опорами напряжением 3 - 35 кв в заземляющих спусках защитных промежутков следует выполнять дополнительные промежутки, установленные на высоте не менее 2 - 3 м от земли, размеры которых приведены в табл. IV-2-7.
IV-2-169. В РУ напряжением 35 кв и выше с присоединенными к ним ВЛ для защиты оборудования должны быть установлены вентильные разрядники с регистраторами срабатывания. Расстояния по шинам, включая ответвления от разрядников до трансформаторов и аппаратов, должны быть не более приведенных в табл. IV-2-8.
Таблица IV-2-7
ЗАЩИТНЫХ ПРОМЕЖУТКОВ
Номинальное напряжение, кв | Размеры основных защитных промежутков, мм | Размеры дополнительных защитных промежутков, мм |
3 | 20 | 5 |
6 | 40 | 10 |
10 | 60 | 15 |
20 | 140 | 20 |
35 | 250 | 30 |
110 | 650 | - |
150 | 930 | - |
220 | 1350 | - |
Вентильные разрядники разрешается не устанавливать на подстанциях напряжением 110 - 220 кв, расположенных в районах с числом грозовых часов в году не более 20, при числе отходящих от подстанций постоянно включенных в течение грозового сезона четырех и более ВЛ с металлическими или железобетонными опорами.
IV-2-170. Обмотки всех напряжений силовых трансформаторов, имеющие автотрансформаторную связь, должны быть защищены от волн грозовых перенапряжений, приходящих с линий, при помощи вентильных разрядников; в цепи между разрядником и автотрансформатором не должно быть коммутационных аппаратов. Расстояния между разрядниками и автотрансформаторами следует принимать по табл. IV-2-8 (см. также IV-2-159).
Таблица IV-2-8
УСТАНАВЛИВАЕМЫХ НА ШИНАХ ИЛИ НА ТРАНСФОРМАТОРНЫХ
ПРИСОЕДИНЕНИЯХ, ДО ЗАЩИЩАЕМОГО ОБОРУДОВАНИЯ
Номинальное напряжение, кв | Длина подхода, защищенного тросовыми молниеотводами, км | Расстояния до трансформаторов, м | Расстояния до аппаратов, м | |||||||||
Тупиковой подстанции | Подстанции с двумя постоянно включенными ВЛ | Подстанции с тремя и более постоянно включенными ВЛ | Тупиковой подстанции | Проходной подстанции | ||||||||
деревянные опоры | металлические и железобетонные опоры | деревянные опоры | металлические и железобетонные опоры | деревянные опоры | металлические и железобетонные опоры | деревянные опоры | металлические и железобетонные опоры | деревянные опоры | металлические и железобетонные опоры | |||
35 | 1 | 30 | 10 | 80 | 25 | 150 | 35 | 100 | 65 | 150 | 100 | |
1,5 | 60 | 10 | 120 | 35 | 150 | 55 | 100 | 65 | 150 | 100 | ||
2 | 70 | 25 | 150 | 60 | 150 | 70 | 100 | 65 | 150 | 135 | ||
По всей длине ВЛ | 70 | 50 | 150 | 90 | 150 | 100 | 100 | 70 | 150 | 150 | ||
110 | 1 | 25 | 10 | 50 | 15 | 80 | 20 | 120 | 70 | 130 | 150 | |
1,5 | 45 | 15 | 70 | 30 | 95 | 35 | 125 | 110 | 200 | 150 | ||
2 | 55 | 30 | 80 | 50 | 135 | 65 | 170 | 120 | 200 | 200 | ||
По всей длине ВЛ | 55 | 50 | 80 | 65 | 135 | 80 | 170 | 120 | 200 | 200 | ||
150 | По всей длине ВЛ при защите разрядником | РБС | 40 | 40 | 60 | 60 | 130 | 130 | 95 | 95 | 250 | 250 |
РВМГ | 75 | 75 | 110 | 110 | 205 | 205 | 135 | 135 | 250 | 250 | ||
220 | РВС | 40 | 40 | 40 | 40 | 105 | 105 | 100 | 100 | 190 | 190 | |
РВМГ | 85 | 85 | 90 | 90 | 140 | 140 | 140 | 140 | 250 | 250 | ||
330 | По всей длине ВЛ | Разрядник устанавливается на трансформаторном присоединении <*> | ||||||||||
500 | По всей длине ВЛ | Разрядник устанавливается на трансформаторном присоединении <*> | ||||||||||
--------------------------------
Расстояния между вентильными разрядниками, установленными у автотрансформатора, и остальными аппаратами должны быть не более приведенных в табл. IV-2-8; в противном случае на шинах должен быть установлен дополнительно комплект вентильных разрядников.
IV-2-171. При непосредственном присоединении кабельной линии к трансформатору (без муфты) напряжением 110 кв и выше должна быть определена необходимость установки вентильных разрядников в месте присоединения кабеля к шинам РУ. Заземляющий зажим разрядника должен быть присоединен к металлическим оболочкам кабеля.
IV-2-172. Неиспользуемые обмотки низшего и среднего напряжений силовых трансформаторов должны быть заземлены, либо защищены вентильными разрядниками.
IV-2-173. Для защиты, сниженной по сравнению с изоляцией линейных выводов, изоляции нейтралей силовых трансформаторов должны применяться вентильные разрядники. Тип разрядника определяется заводом - изготовителем трансформатора.
IV-2-174. Шунтирующие реакторы напряжением 330 и 500 кв должны быть защищены от грозовых, а также от внутренних перенапряжений комбинированными или грозовыми разрядниками, устанавливаемыми на реакторных присоединениях.
IV-2-175. Подстанции напряжением 35 кв с трансформаторами мощностью до 1600 ква, а также РУ напряжением 3 - 20 кв должны быть защищены вентильными разрядниками на шинах и двумя комплектами трубчатых разрядников на каждой ВЛ с деревянными опорами.
Один из разрядников (РТ ) должен быть установлен непосредственно на
2
концевой опоре ВЛ или на конструкции, другой (РТ ) - на ВЛ на расстоянии
1
100 - 200 м от первого.
Для защиты трансформаторов мощностью до 630 ква на стороне 3 - 20 кв на сборке у трансформаторов или на концевой опоре ВЛ или конструкции допускается при отсутствии вентильных разрядников устанавливать один комплект трубчатых разрядников, при этом заземляющие зажимы разрядников следует присоединять к заземляющему устройству подстанции.
Установка разрядников на ВЛ напряжением 3 - 10 кв с металлическими и железобетонными опорами не требуется, при этом опоры на подходе ВЛ к подстанции должны быть заземлены с сопротивлением заземления не более 10 ом.
Тросовыми молниеотводами подходы ВЛ к этим подстанциям не защищаются.
IV-2-176. В случае присоединения ВЛ к подстанции при помощи кабельной
вставки первый комплект разрядников РТ должен устанавливаться на конце
2
кабеля в месте присоединения его к ВЛ, другой - на ВЛ с деревянными опорами
на расстоянии 100 - 200 м от первого. При этом заземляющие зажимы
разрядников РТ присоединяются к металлическим оболочкам кабеля. Величины
2
сопротивления заземления РТ и оболочки кабеля должны быть не более
2
приведенных в табл. IV-2-6.
IV-2-177. Подстанции напряжением 35 - 110 кв с мощностью трансформаторов до 40000 ква, присоединяемые к ответвлениям длиною до 0,5 км от действующих ВЛ с деревянными, металлическими или железобетонными опорами без троса должны быть защищены:
- вентильными разрядниками, устанавливаемыми на подстанции на расстоянии не более 10 м от защищаемого оборудования;
- тросовыми молниеотводами по всей длине ответвления; при длине ответвления менее 150 м следует дополнительно защитить тросовыми или стержневыми молниеотводами по одному пролету действующей ВЛ в обе стороны от ответвления;
- комплектами трубчатых разрядников РТ и РТ с сопротивлением
1 2
заземления каждого разрядника не более 10 ом, устанавливаемыми на
деревянных опорах: РТ - на первой опоре с тросом со стороны ВЛ или на
2
границе участка, защищенного стержневыми молниеотводами; РТ - на
1
незащищенном участке ВЛ, на расстоянии 150 - 200 м от РТ (см. рис.
2
IV-2-16).
IV-2-178. При длине ответвления более 0,5 км от ВЛ защита подстанций, указанных в IV-2-177, выполняется в соответствии с требованиями, приведенными в IV-2-163.
IV-2-179. В случае присоединения ответвления к ВЛ, защищенной тросом по всей длине, питающей ответственные электроустановки (например, тяговые подстанции), ответвление, выполняемое на металлических или железобетонных опорах, должно быть также защищено тросом по всей длине.
При выполнении ответвления на деревянных опорах в месте ее присоединения к линии должен быть установлен комплект трубчатых разрядников.
IV-2-180. Линейные разъединители, устанавливаемые на ВЛ у места
ответвления, должны монтироваться непосредственно на опорах, на которых
установлены трубчатые разрядники РТ . При установке РТ и РТ
1 1 2
непосредственно на ответвлении для защиты линейных разъединителей на ВЛ
должны быть установлены дополнительные трубчатые разрядники (на опорах, на
которых установлены разъединители). Трубчатые разрядники во всех случаях
должны устанавливаться на общей с разъединителем опоре со стороны
ответвления.
Ответвление, присоединяемое к ВЛ, защищенной тросом по всей длине, также должно быть защищено тросом по всей длине.
IV-2-181. В районах с плохопроводящими грунтами
сопротивления заземляющих устройств трубчатых разрядников РТ и РТ ,
1 2
устанавливаемых для защиты подстанций на ответвлениях, могут быть
увеличены до 30 ом. При этом заземляющий контур РТ должен быть соединен
1
с заземляющим контуром подстанции, проложенным в земле протяженным
заземлителем.
IV-2-182. Для защиты переключательных пунктов напряжением 3 - 10 кв должны устанавливаться трубчатые разрядники по одному комплекту на концевой опоре каждой питающей ВЛ с деревянными опорами. При этом заземляющие зажимы разрядников должны присоединяться к заземляющему устройству переключательного пункта.
от грозовых перенапряжений
а - при коротком ответвлении до 150 м; б - при длине
ответвления, равной 150 - 500 м
IV-2-183. Присоединение ВЛ к генераторам мощностью более 15000 ква и к синхронным компенсаторам мощностью более 20000 ква допускается только при помощи разделяющего трансформатора.
IV-2-184. При присоединении ВЛ к генераторам мощностью до 15000 ква, синхронным компенсаторам мощностью 20000 ква и менее, электродвигателям мощностью более 3000 квт на шинах электростанции (подстанции) должны быть установлены магнитно-вентильные разрядники типа РВМ и емкости по 0,6 мкф на фазу; уровень грозоупорности подхода ВЛ должен быть не менее 50 ка. Кроме того, необходимо руководствоваться нижеследующим:
1. При кабельных вставках длиной не менее 100 м должна применяться
схема, приведенная на рис. IV-2-17, а с вентильным разрядником типа РВМ,
установленным на подходе. Участок между РТХ и кабелем защищается тросом.
Сопротивление заземления РТ и РВМ должно быть не более 3 ом каждое.
1
приведенная на рис. IV-2-17, б. Подход на участке длиной 250 м защищается
тросом; сопротивления заземления ПЗ, РТ и РТ должны быть не более 3 ом
1 2
каждое. Внешний промежуток РТ принимается нормальным для данного типа
2
разрядников. Внешний искровой промежуток РТ должен быть на 20 - 30 мм
1
больше внешнего промежутка РТ .
2
3. При наличии реактора на ВЛ, присоединенной к шинам электростанции (подстанции), подход ВЛ на длине 100 - 150 м защищается от прямых ударов стержневыми (рис. IV-2-17, в) или тросовыми (рис. IV-2-17, г) молниеотводами. В начале защищенного подхода и непосредственно перед реактором устанавливаются трубчатые разрядники.
4. При наличии реактора на ВЛ, присоединенной к шинам электростанции
(подстанции) через кабельные вставки, защита выполняется по схеме,
приведенной на рис. IV-2-17, д. Заземляющие зажимы разрядников РТ и РТ
1 2
соединяются проводом, подвешенным на опорах на расстоянии не менее 2 м от
фазных проводов, и присоединяются к металлическим оболочкам кабеля и
заземлению разрядника РТ .
2
IV-2-185. При соединении генераторов с повышающими трансформаторами с помощью многоамперных голых открытых токопроводов протяженностью до 150 м последние должны быть защищены от прямых ударов молнии отдельностоящими стержневыми молниеотводами или тросами, подвешенными на отдельных опорах. Расстояние между отдельностоящими молниеотводами или тросовыми опорами и защищаемой конструкцией по воздуху должно быть не менее 5 м.
от грозовых перенапряжений
Расстояние в земле между обособленным заземлителем молниеотвода и ближайшей к нему точкой заземляющего контура токопровода должно быть также не менее 5 м.
Сопротивление заземляющего контура отдельностоящего молниеотвода или троса на каждой опоре должно быть не более 10 ом.
IV-2-186. При соединении цеховых подстанций промышленных предприятий с
РУ генераторного напряжения ТЭЦ с машинами мощностью до 60000 квт
многоамперными голыми открытыми токопроводами протяженностью более 150 м
для защиты генераторов <*> от индуктированных перенапряжений, возникающих
на открытых токопроводах, помимо мероприятий, предусмотренных в IV-2-185,
должны быть установлены вентильные разрядники (типа РВМ) и защитные емкости
(С ), которые выбираются по табл. IV-2-9.
0
--------------------------------
<*> В заказе на генератор должно быть оговорено, что он предназначен для работы на протяженный токопровод.
Таблица IV-2-9
ЗАЩИТНЫЕ ЕМКОСТИ
Напряжение установки, кв | Расстояние между молниеотводом и токопроводом, м | Защитные емкости на три фазы (мфк) при длине открытого токопровода (м) | |||||
50 | 100 | 200 | 400 | 800 | 1000 | ||
3 | 5 | 0,9 | 1 | 1,5 | 1,6 | 1,8 | 2 |
10 | 0,6 | 0,8 | 1,2 | 1,4 | 1,6 | 2 | |
20 | 0,4 | 0,6 | 0,9 | 1,2 | 1,4 | 1,6 | |
30 | 0,3 | 0,5 | 0,8 | 1 | 1,3 | 1,4 | |
6 | 5 | 0,4 | 0,6 | 0,7 | 0,8 | 0,8 | 0,8 |
10 | 0,3 | 0,4 | 0,6 | 0,7 | 0,75 | 0,8 | |
20 | 0,2 | 0,3 | 0,45 | 0,55 | 0,6 | 0,6 | |
30 | 0,15 | 0,25 | 0,4 | 0,5 | 0,5 | 0,5 | |
10 | 5 | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 |
10 | 0,2 | 0,25 | 0,3 | 0,4 | 0,4 | 0,4 | |
20 | 0,1 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 | |
30 | 0,08 | 0,15 | 0,2 | 0,3 | 0,4 | 0,4 | |
13,8 | 5 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 | 0,4 |
15,75 | 10 | 0,15 | 0,2 | 0,25 | 0,3 | 0,3 | 0,3 |
20 | 20 | 0,1 | 0,15 | 0,2 | 0,25 | 0,3 | 0,3 |
30 | 0,05 | 0,1 | 0,15 | 0,2 | 0,25 | 0,25 | |
Если емкость присоединяемых к шинам кабелей равна или больше приведенной в таблице, установка специальных защитных емкостей не требуется.
до 3000 квт при наличии кабельной вставки
IV-2-187. Присоединение ВЛ к электродвигателям мощностью до 3000 квт, имеющим надежное резервирование, допускается при условии выполнения требований, приведенных в IV-2-184, п. 2, но без защиты подхода от прямых ударов молнии.
При наличии кабельной вставки любой длины, кроме разрядников РТ и РТ ,
1 2
на линии, непосредственно перед кабелем, должен быть установлен разрядник
РТ , заземляющий зажим которого должен быть кратчайшим путем присоединен к
3
металлическим оболочкам кабеля (рис. IV-2-18).
Установка защитного промежутка в этом случае не требуется.
У электродвигателя должны быть установлены магнитно-вентильные разрядники и емкости, 0,5 мкф на фазу.
IV-2-188. Для защиты от внутренних перенапряжений (при отключении холостых линий и трансформаторов, дуговых замыканиях на землю в сетях с изолированной или заземленной через дугогасящие катушки нейтралью, резонансных явлениях и т.п. процессах) следует выполнять мероприятия, приведенные в IV-2-189 - IV-2-193.
IV-2-189. Для электрооборудования напряжением до 220 кв специальных мероприятий для ограничения внутренних перенапряжений не требуется.
IV-2-190. Компенсация емкостного тока замыкания на землю при помощи дугогасящих аппаратов должна применяться при токах замыкания на землю более: 10 а - в сетях напряжением 35 кв; 15 а - в сетях напряжением 15 - 20 кв; 30 и 20 а - соответственно в сетях напряжением 6 и 10 кв; 5 а - в схемах напряжением 6 - 20 кв блоков генератор - трансформатор.
IV-2-191. В электроустановках напряжением 330 - 500 кв должно предусматриваться ограничение внутренних перенапряжений, например, применением выключателей, не имеющих повторных зажиганий, коммутационных разрядников, шунтирующих реакторов, шунтирующих сопротивлений камер выключателей, электромагнитных трансформаторов напряжения и др.
IV-2-192. В сетях напряжением 330 - 500 кв в зависимости от конкретных
параметров, для ограничения грозовых и внутренних перенапряжений могут
применяться комбинированные или грозозащитные и коммутационные разрядники с
наибольшим допустимым напряжением на разряднике (напряжением гашения)
порядка 1,8 - 2 U в режиме ограничения коммутационных перенапряжений.
ф
Использование для целей защиты от внутренних перенапряжений искровых промежутков допускается только при отсутствии комбинированного или коммутационного разрядника в качестве временной меры и только в случае невозможности использования других защитных мер. В этих случаях необходимо учитывать возможность разрушения грозового разрядника при неблагоприятных условиях коммутации и параметрах сети.
IV-2-193. При применении комбинированных разрядников для защиты от перенапряжений они должны устанавливаться за линейным выключателем на ВЛ (см. также сноску к табл. IV-2-8).
IV-2-194. Для обеспечения надежности снабжения воздухом электрических аппаратов (воздушные выключатели, автоматические приводы разъединителей и масляных выключателей) воздухоприготовительная установка должна быть выполнена таким образом, чтобы выход из строя или вывод в ремонт любого элемента (в том числе одного из компрессоров) не нарушал ее нормальной работы.
IV-2-195. Номинальная относительная влажность сжатого воздуха, подаваемого к воздушным выключателям или другим аппаратам, должна быть не более 50%.
IV-2-196. Емкость воздухосборников повышенного (компрессорного) давления воздухоприготовительной установки должна обеспечивать покрытие суммарного расхода воздуха (при неработающих компрессорах):
1. На вентилирование воздушных выключателей и на утечки через неплотности за время, в течение которого компрессорная установка не работает, причем это время принимается равным 2 ч, а снижение давления в воздухосборниках повышенного давления в результате двухчасового расхода воздуха на вентилирование и на утечки должно быть не более 12 - 13%.
2. Для восстановления давления в резервуарах воздушных выключателей при одновременном отключении наибольшего количества выключателей, возможного по режиму работы электроустановок с учетом действия защит и АПВ. При этом наименьшее давление сжатого воздуха в воздухосборниках повышенного давления должно быть на 10 - 15% больше номинального давления сжатого воздуха в аппаратах. Количество воздухосборников повышенного давления должно быть не менее двух.
IV-2-197. Производительность рабочих компрессоров должна быть выбрана с таким расчетом, чтобы восстановление давления в воздухосборниках повышенного давления, сниженного в течение двух часов на 12 - 13%, происходило в течение 30 мин. (без учета работы резервного компрессора).
Количество компрессоров в компрессорной установке должно быть не менее двух; один из компрессоров должен быть резервный.
IV-2-198. Давление воздуха в резервуарах воздушных выключателей должно быть не менее величин, обеспечивающих номинальную мощность отключения и надежную работу выключателей.
Редукционные (перепускные) клапаны должны поддерживать в воздухопроводной распределительной сети и в резервуарах воздушных выключателей давление в заданных пределах.
IV-2-199. Пропускная способность установленных перепускных (редукционных) клапанов должна обеспечивать восстановление давления воздуха (до наименьшей допустимой величины по условиям работы выключателей) в резервуарах выключателей, которые могут отключаться одновременно в цикле АПВ, за время не более 3 - 5 мин.
Пропускная способность каждого редукционного (перепускного) клапана должна быть не менее 20000 л/мин. Пропускная способность редукционного (перепускного) клапана - для пневматических приводов разъединителей и масляных выключателей - не нормируется.
В схеме воздухоприготовительной установки должно быть предусмотрено не менее двух редукционных клапанов.
IV-2-200. Воздухоприготовительная установка должна быть оборудована автоматическим управлением, обеспечивающим поддержание в воздухосборниках повышенного давления и в резервуарах выключателей давления в установленных пределах.
Схема автоматического управления воздухоприготовительной установки должна предусматривать автоматические запуск и останов рабочих и резервных компрессоров, автоматическую продувку (спуск влаги и масла) водомаслоотделителей, автоматическое управление редукционными клапанами и защиту компрессорных агрегатов при повреждениях и неполадках.
Воздухоприготовительная установка должна быть оборудована сигнализацией, действующей при нарушениях нормальной ее работы.
IV-2-201. Охлаждение компрессоров должно быть воздушным с охладителями после каждой ступени сжатия; охлаждение рассчитывается таким образом, чтобы температура сжатого воздуха после конечного охладителя не превышала температуры воздуха в компрессорном помещении более чем на 10 °C.
IV-2-202. Конструкция водомаслоотделителя, устанавливаемого после конечного охладителя, должна предусматривать изменение направления потока воздуха для эффективного улавливания влаги.
Спускные клапаны водомаслоотделителей присоединяются к дренажной трубе, выводимой наружу или в специально для этого предусмотренный приямок.
IV-2-203. Компрессоры малой производительности до 500 л/мин. и относящиеся к ним воздухосборники допускается устанавливать в помещении ЗРУ.
IV-2-204. В помещении компрессорной установки должно быть обеспечено поддержание в летнее время температуры по возможности не выше +35 °C, а в зимнее время - температуры не ниже +5 °C.
Помещение компрессорной установки должно быть оборудовано естественной вентиляцией, а при необходимости - искусственной вентиляцией.
IV-2-205. Пол в помещении компрессорной установки должен быть покрыт метлахской плиткой или равноценным материалом; стены должны быть оштукатурены и иметь панели, окрашенные масляной краской на высоте на менее 1,5 м от пола.
IV-2-206. Двери помещения компрессорной установки должны открываться наружу; замки дверей должны быть самозапирающимися, а двери открываться изнутри без ключа с помощью рукоятки; окна должны открываться наружу и должны быть оборудованы фрамугами.
IV-2-207. Схема компрессорной установки должна предусматривать возможность последовательного соединения двух воздухосборников повышенного давления.
IV-2-208. Конструкция воздухосборника повышенного давления должна предусматривать изменение направления потока воздуха для эффективного улавливания влаги.
IV-2-209. Воздухосборники должны быть снабжены предохранительным клапаном пружинного типа, указывающим манометром (с контрольным фланцем), спускным вентилем, отверстием с пробкой для выпуска воздуха при гидравлических испытаниях, лазом (люком) для осмотра и чистки, поддерживающими опорами (лапами) для крепления воздухосборника к фундаменту и штуцерами с фланцами для присоединения воздухопроводов.
IV-2-210. Воздухосборники повышенного давления должны иметь электрический подогрев спускного вентиля или спускной трубы.
IV-2-211. Внутренние поверхности воздухосборников должны быть очищены от ржавчины и грязи и покрашены влаго- и маслостойкой краской (на натуральной олифе и т.п.).
IV-2-212. Наружные поверхности воздухосборников, устанавливаемых на открытом воздухе, должны быть окрашены краской светлого тона.
IV-2-213. Воздухосборники должны удовлетворять действующим "Правилам устройства, установки и освидетельствования сосудов, работающих под давлением выше атмосферного" Госгортехнадзора.
IV-2-214. Воздухосборники повышенного давления должны устанавливаться на открытом воздухе на расстоянии около 0,7 - 1 м от стены компрессорной.
Рекомендуется установка их по возможности с теневой стороны.
IV-2-215. Воздухосборники рабочего давления для питания пневматических приводов разъединителей и масляных выключателей должны устанавливаться на открытом воздухе; для ЗРУ - допускается их установка в закрытых помещениях.
IV-2-216. Редукционные (перепускные) клапаны должны, как правило, выполняться с электрическим или с электропневматическим управлением открытия и закрытия их.
IV-2-217. Воздухопроводная распределительная сеть должна, как правило, выполняться кольцевой, разделенной на участки при помощи запорных вентилей.
IV-2-218. Воздухопроводная распределительная сеть должна оборудоваться спускными вентилями для продувки ее по всей длине.
IV-2-219. Воздухопроводы и арматура распределительной сети должны быть расположены доступно для обслуживания.
IV-2-220. Прокладка воздухопроводов распределительной сети может выполняться в кабельных туннелях, каналах и лотках (коробах), а в закрытых помещениях - также по стенам и потолкам.
IV-2-221. Воздухопроводы следует, как правило, прокладывать с уклоном 0,15 - 0,3% и во избежание водяных мешков предусматривать в низких точках установку спускного вентиля.
IV-2-222. Для устранения температурных деформаций в воздухопроводной распределительной сети и связанных с этим неплотностей в стыках должны быть предусмотрены компенсаторы.
IV-2-223. Для воздухопроводов компрессорной установки и распределительной сети должны применяться бесшовные стальные трубы.
Воздухопроводы повышенного давления на участках, расположенных вне помещения компрессорной установки и в пределах стены, через которую трубы проходят из компрессорного помещения, должны быть покрыты теплоизоляцией.
IV-2-224. Трубы воздухопроводов должны соединяться при помощи сварки. Сварка должна производиться таким образом, чтобы продукты ее не попадали внутрь воздухопроводов (с накладным или подкладным кольцом).
Для труб с внутренним диаметром 6 - 8 мм допускаются фланцевые соединения или соединения при помощи нипелей.
IV-2-225. Внутренние детали запорных вентилей, обратных, редукционных и предохранительных клапанов должны быть выполнены из металла, не подвергающегося коррозии.
IV-2-226. Прокладки и уплотнения для оборудования и арматуры должны быть выполнены из маслостойкого материала. Кроме того, прокладки и уплотнения воздухосборников и арматуры, установленные на открытом воздухе, должны быть морозоустойчивыми.
Во избежание загрязнения внутренних поверхностей изоляции выключателя использование графита для смазки уплотняющих прокладок запрещается.
IV-2-227. Сжатый воздух, подаваемый к воздушным выключателям и другим электрическим аппаратам, должен быть свободным от механических примесей.
Очистка воздуха должна осуществляться фильтрами, устанавливаемыми перед выключателем или электрическим аппаратом (до обратного клапана).
Участки воздухопроводов между распределительным шкафом и резервуаром выключателя или электрического аппарата должны быть выполнены из труб с коррозионноустойчивой внутренней поверхностью.
Воздухопроводы между шкафом и пневматическим приводом разъединителей допускается выполнять из стальных труб.
IV-2-228. После конечного водомаслоотделителя в компрессорной установке и перед резервуарами воздушных выключателей должны устанавливаться обратные клапаны.
IV-2-229. Запорный вентиль, фильтр, обратный клапан и манометр в ответвлении к воздушным выключателям должны размещаться, как правило, в специальном распределительном шкафу, снабженном электроподогревом.
IV-2-230. Все элементы воздухоприготовительной установки должны быть доступны для разборки и чистки.
IV-2-231. Для обслуживания маслонаполненного оборудования подстанций должны быть, как правило, организованы централизованные масляные хозяйства, оборудованные баками для хранения свежего и отработанного масла, насосами, тарой для транспортировки, аппаратами для очистки и установками для регенерации масел.
Электростанции, как правило, должны иметь собственное масляное хозяйство.
При организации масляного хозяйства, помимо изоляционного масла, должна учитываться также потребность электростанции (предприятия) в других маслах (турбинное, машинное, смазочное и т.п.).
Выбор места для масляного хозяйства и определение его объема устанавливаются проектом.
IV-2-232. На подстанциях с воздушными выключателями, а также с масляными выключателями, содержащими 600 кг и менее масла в каждом выключателе, стационарные баки для хранения масла не предусматриваются.
При наличии на подстанции масляных выключателей с количеством масла в каждом более 600 кг устанавливаются два бака для хранения запасов чистого и отработанного масла, имея в виду организацию централизованной подготовки масла.
Емкость каждого бака выбирается по количеству масла в трех фазах наибольшего выключателя и запаса для доливки в количестве 1% всего количества масла, залитого в аппараты и трансформаторы.
При трансформаторах со съемным кожухом емкость каждого бака должна быть не менее количества масла, заливаемого в один трансформатор.
Аппараты масляного хозяйства и помещения для них на подстанциях напряжением 35, 110 и 150 кв при наличии в энергосистеме централизованного масляного хозяйства независимо от их мощности не предусматриваются.
IV-2-233. В масляном хозяйстве подстанции напряжением 220 - 500 кв с числом трансформаторов не менее двух, в случае, когда на этой подстанции отсутствует централизованное масляное хозяйство сетевого района, устанавливается три бака изоляционного масла.
На подстанции с централизованным масляным хозяйством, а также на электростанциях устанавливается не менее четырех баков.
Емкость каждого бака должна быть на 10% более наибольшей емкости трансформатора или масляного выключателя, но не менее емкости железнодорожной цистерны.
IV-2-234. Постоянные маслопроводы на электростанции прокладываются от аппаратной маслохозяйства:
на монтажную площадку машинного зала в случае сборки и ремонта трансформаторов в машинном зале;
к месту установки трансформаторов в случае сборки и ремонта трансформаторов на своих фундаментах;
к месту разгрузки железнодорожных цистерн с маслом;
к баковым масляным выключателям на напряжения 110 - 500 кв.
IV-2-235. Крупные промышленные предприятия или комплексы их, имеющие электроустановки с большим объемом масла, могут иметь самостоятельные масляные хозяйства.
IV-2-236. Баки для свежего сухого масла должны быть оборудованы воздухоосушительными фильтрами с масляным затвором.
1V-2-237. Расстояния от наземных баков для масла до здания масляного хозяйства и других зданий и сооружений должны быть не менее 20 м.
Здание маслохозяйства можно сооружать рядом с открытым маслоскладом при условии, что одна из стен здания масляного хозяйства сооружается как брандмауэр по всей длине оси вала обвалования, а несгораемая кровля здания имеет уклон в сторону открытого масляного склада.
ПРЕОБРАЗОВАТЕЛЬНЫЕ ПОДСТАНЦИИ
--------------------------------
<*> Утверждена Союзглавэнерго по согласованию с Госстроем СССР 19 января 1961 г.; внесено изменение Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 30 июня 1963 г.
IV-3-1. Настоящая глава Правил распространяется на преобразовательные подстанции с металлическими ртутными, механическими и полупроводниковыми силовыми выпрямителями, служащие для питания промышленных потребителей.
Правила не распространяются на специальные преобразовательные установки, например установки для газоочистки и т.п.
IV-3-2. Преобразовательные подстанции должны удовлетворять требованиям других глав в той мере, в какой они не изменены настоящими Правилами.
IV-3-3. Выпрямительным агрегатом называется установка, состоящая из одного или нескольких выпрямителей, главного (анодного) трансформатора, а также вспомогательных трансформаторов и аппаратов, необходимых для пуска и работы этой установки.
IV-3-4. В случаях, когда суммарная мощность одновременно работающих выпрямителей превышает 50% мощности генераторов, питающих сеть, должны быть приняты меры для уменьшения искажения кривых первичного тока и напряжения, вызываемого работой выпрямителей.
При отсутствии сеточного регулирования у ртутных выпрямителей или аналогичного по своему характеру регулирования у выпрямителей других типов, а также при наличии такого регулирования в пределах до 10% применение двенадцатифазной схемы питания выпрямителей, как правило, является мероприятием, достаточным для обеспечения нормальной работы генераторов. Двенадцатифазная схема питания осуществляется либо для каждого агрегата, либо для пары агрегатов, каждый из которых имеет шестифазную схему питания.
IV-3-5. На ртутно-преобразовательных подстанциях для электроемких производств должны быть предусмотрены компенсирующие устройства, обеспечивающие средневзвешенный коэффициент мощности не ниже 0,95. Выбор способа компенсации (уравнительные катушки с конденсаторами, батареи конденсаторов и др.) должен определяться на основе технико-экономических расчетов с учетом условий эксплуатации.
IV-3-6. Преобразовательный агрегат мощностью, превышающей при питающем напряжении до 0,5 кв - 250 квт, выше 0,5 до 10 кв - 300 квт, выше 10 до 25 кв - 500 квт и выше 25 кв - 1000 квт, должен быть защищен со стороны питающей сети автоматическим выключателем.
При меньшей мощности агрегата защиту допускается выполнять комбинированными плавкими предохранителями.
IV-3-7. Выпрямительный агрегат должен быть оборудован аппаратами защиты, действующими при следующих ненормальных режимах работы:
4. Витковых замыканиях в обмотках или понижении уровня масла при трансформаторах мощностью 1000 ква и более, а для внутрицеховых преобразовательных установок - при трансформаторах мощностью 400 ква и более.
9. Прекращении смазки маслом подшипников механического выпрямителя, а также нарушении работы других устройств собственных нужд, препятствующих нормальной работе агрегата.
При наличии дежурства персонала на подстанции или при контроле работы ее диспетчером защита по п. п. 1, 2, 3, 4 должна действовать на отключение, а защита по п. п. 5, 6, 7, 8 и 9 - либо на отключение, либо на сигнал. На подстанциях без постоянного дежурства персонала и без передачи сигналов на центральный диспетчерский пункт все указанные виды защиты должны выполняться с действием на отключение.
IV-3-8. Для защиты агрегатов от коротких замыканий на стороне переменного и выпрямленного токов, а также от обратных зажиганий в ртутном выпрямителе должна быть предусмотрена максимальная токовая релейная защита мгновенного действия с током срабатывания, отстроенным от толчков тока намагничивания при включении ненагруженного трансформатора и от возможных толчков тока нагрузки.
Кроме того, в зависимости от мощности, типа и режима работы агрегатов дополнительно должны быть применены:
1. Для ртутно-выпрямительных агрегатов на выпрямленное напряжение до 1000 в при режиме параллельной работы или питании электроустановок потребителей с значительной противоэлектродвижущей силой - быстродействующий выключатель обратного действия (с временем действия не более 0,03 сек.) на стороне постоянного тока для селективного отключения выпрямителя при обратном зажигании.
2. Для ртутно-выпрямительных агрегатов с выпрямленным напряжением 1650 в и выше и режимом параллельной работы - быстродействующий выключатель на стороне постоянного тока и быстродействующая сеточная защита.
3. Для ртутно-выпрямительных агрегатов с выпрямителями на ток 5000 а и более и выпрямленное напряжение от 600 до 1000 в при режиме параллельной работы с суммарным выпрямительным током 20000 а и более - быстродействующие выключатели обратного действия на стороне постоянного тока и в анодных цепях выпрямителей.
4. Для мощных механических выпрямителей на ток более 5000 а - быстродействующий короткозамыкатель (с временем действия не более 0,002 сек.) на стороне переменного тока и быстродействующий выключатель на стороне постоянного тока.
5. Для мощных полупроводниковых выпрямителей, состоящих из большого числа последовательно и параллельно соединенных вентилей, - быстродействующие предохранители в каждой параллельной ветви для защиты при обратных зажиганиях и быстродействующий короткозамыкатель для защиты выпрямителей при коротком замыкании на стороне постоянного тока.
IV-3-9. Для защиты анодных цепей от перенапряжений при выпрямленном напряжении выше 600 в между вторичными выводами главного трансформатора и нулем должны быть установлены разрядники.
IV-3-10. Резервирование питания собственных нужд должно соответствовать степени резервирования питания преобразовательных агрегатов.
При наличии сеточного или аналогичного ему управления источник питания собственных нужд должен быть синхронным с напряжением главных анодов.
IV-3-11. При необходимости вскрытия ртутных выпрямителей непосредственно на подстанции на ней должно быть предусмотрено специальное помещение для переборки.
IV-3-12. Главный трансформатор, регулировочный автотрансформатор, уравнительные реакторы и анодные делители, относящиеся к одному ртутновыпрямительному агрегату, могут устанавливаться в общей камере.
IV-3-13. Ртутные выпрямители, в которых вакуум поддерживается с помощью насосов, должны устанавливаться в отдельных помещениях. В не отдельных помещениях (например, совместно с другим оборудованием электромашинных или производственных помещений) допускается устанавливать только запаянные ртутные выпрямители, а также механические и полупроводниковые выпрямители.
IV-3-14. Распределительные устройства напряжением до и выше 1000 в, а также щиты управления и защиты могут размещаться в помещении, где установлены выпрямители, если этому не препятствуют специальные условия (сильные магнитные поля, шум и т.п.).
Основные сигналы аварийной и предупредительной сигнализации должны передаваться в помещение дежурного или диспетчерского пункта.
IV-3-15. Ртутные выпрямители вместе с находящимися вблизи них аппаратами и принадлежностями могут устанавливаться:
3. На огражденных участках пола, не изолированных от земли.
Механические и полупроводниковые выпрямители устанавливаются в соответствии с п. 1 настоящего параграфа.
IV-3-16. Двери шкафов (см. IV-3-15, п. 1) при выпрямленном напряжении выше 1000 в вне зависимости от места установки шкафов должны быть снабжены блокировкой, мгновенно отключающей при открывании дверей выпрямитель как со стороны переменного, так и со стороны выпрямленного тока и не позволяющей вновь включить его при открытых дверях.
Металлические части шкафов должны быть заземлены.
При установке шкафов вне электропомещений двери шкафов при напряжении электроустановки до 1000 в и выше должны быть снабжены внутренними замками, открывающимися специальными ключами.
IV-3-17. При установке ртутных выпрямителей в соответствии с IV-3-15, п. 2 изолирующие покрытия должны выступать по меньшей мере на 1 м за пределы частей установки, прикосновение к которым представляет опасность. Строительные конструкции здания, трубопроводы, металлические оболочки и заземленные части оборудования, находящиеся на расстоянии менее 1,5 м от корпуса выпрямителя или любых соединенных с ним частей, должны быть либо покрыты слоем изолирующего материала от уровня пола на высоту не менее 1,7 м, либо защищены изолированными от земли ограждениями.
Изолирующие покрытия и ограждения должны быть достаточной механической прочности и рассчитаны на 10-кратное напряжение выпрямленного тока.
Ограждение ртутных выпрямителей, установленных на участках пола, изолированных от земли, может быть выполнено либо с помощью гладкого изоляционного шнура, либо изоляционных поручней, закрепленных на изоляционных стойках.
IV-3-18. Ртутные выпрямители, расположенные на неизолированном полу, должны быть ограждены индивидуальными несгораемыми решетчатыми или сплошными ограждениями высотой не менее 1,7 м.
Расстояние от заземленного ограждения до частей, имеющих потенциал корпуса выпрямителя, должно быть не менее 0,5 м. Двери ограждений должны иметь блокировку, аналогичную блокировке дверей шкафов по IV-3-16, или запираться на замок. В последнем случае над дверями ограждения или на стене должна быть осуществлена сигнализация об отключении выпрямителя как со стороны переменного, так и со стороны выпрямленного тока.
IV-3-19. В установках, где несколько выпрямителей составляют один рабочий агрегат и где, кроме того, не исключена работа части выпрямителей при отсутствии напряжения на остальных, все электрические соединения отдельных элементов установки должны быть выполнены таким образом, чтобы имелась возможность отключения каждого выпрямителя как со стороны постоянного тока, так и со стороны переменного тока.
IV-3-20. Измерительные приборы, смонтированные на корпусе ртутного выпрямителя, установленного на неизолированном полу, должны быть расположены и освещены таким образом, чтобы персонал мог следить за показаниями приборов, не заходя за ограждение выпрямителя.
IV-3-21. Аноды ртутных выпрямителей и их охладители должны быть ярко окрашены в отличный от остальных частей выпрямителя цвет.
IV-3-22. На корпусе выпрямителя должны быть нанесены предупредительные знаки с указанием напряжения выпрямителя при холостом ходе.
IV-3-23. При установке ртутных выпрямителей на изолированном полу все металлические части (каркасы щитов и шкафов, корпуса электродвигателей, трансформаторов, охлаждающих установок и т.п.), могущие оказаться под напряжением вследствие повреждения изоляции и расположенные далее чем на 1,5 м от ртутного выпрямителя и потенциально связанных с ним предметов, должны быть заземлены. При установке выпрямителей за сплошными или решетчатыми ограждениями заземление металлических частей оборудования и конструкций должно производиться вне зависимости от расстояния последних от ртутных выпрямителей.
IV-3-24. Вспомогательные цепи, электрически соединенные с катодом цепи зажигания и возбуждения, цепи сеток, а также цепи, электрически связанные с корпусом выпрямителя (цепи ртутного насоса, электрического вакуумметра и т.п.), должны получать питание от специального изолирующего трансформатора.
Изоляция этих цепей должна выдерживать испытательное напряжение равное
2U + 1000 в, где U - рабочее напряжение выпрямленного тока в вольтах.
d d
IV-3-25. Цепи, проходящие по корпусу выпрямителя и нормально с ним не связанные, но могущие оказаться под потенциалом корпуса вследствие повреждения изоляции, не требуют питания при посредстве изолирующих трансформаторов, но изоляция проводов и приборов, включенных в эти цепи, должна отвечать требованиям IV-3-24.
IV-3-26. Изоляция проводов или изоляция шин от вторичной обмотки
трансформаторов до анодов ртутных выпрямителей должна выдерживать
испытательное напряжение 3U + 5000 в.
d
IV-3-27. Главные токовые цепи должны иметь изоляцию в соответствии с их рабочим напряжением.
IV-3-28. Подстанции с разборными ртутными выпрямителями должны располагаться не ближе 25 м, а мастерские для централизованной переборки и капитального ремонта ртутных выпрямителей и приборов - не ближе 100 м от жилых зданий.
IV-3-29. На подстанциях и в мастерских по осмотру, переборке и ремонту ртутных выпрямителей и приборов размещение в подвальных и полуподвальных этажах производственных и служебно-бытовых помещений запрещается, за исключением помещений теплообменников и распределительного устройства данной подстанции без постоянного дежурства персонала.
IV-3-30. На подстанциях с ртутными выпрямителями разборной конструкции кабели должны быть проложены в трубах или глухих каналах с выполнением чистого пола со стороны электромашинного помещения.
Рекомендуется также размещение кабелей под потолком, но с учетом удобства открывания окон.
IV-3-31. В помещениях подстанции и мастерских по осмотру, переборке и ремонту ртутных выпрямителей и приборов стены должны быть оштукатурены; места сопряжения стен между собой, а также стен с полом должны быть закруглены.
IV-3-32. Стены от пола до потолка, а также окна, оконные переплеты и двери электромашинного помещения и мастерских по осмотру, переборке и ремонту ртутных выпрямителей и приборов должны иметь гладкую поверхность и покрываться нитроэмалевыми красками, нитролаками или перхлорвиниловыми красками.
IV-3-33. В электромашинных помещениях подстанций и в мастерских по осмотру, переборке и ремонту ртутных выпрямителей и приборов полы должны быть бетонные. Лицевая часть их должна быть выполнена на цементном растворе с добавлением жидкого стекла и мраморной крошки и быть гладко отшлифованной.
Допускается применение для настила пола качественной метлахской плитки, глянцевой, глазурованной с гладкой непористой поверхностью или выполнение полов из полихлорвинилового пластиката со сварными швами.
IV-3-34. Полы в мастерских по осмотру, переборке и ремонту выпрямителей и приборов должны покрываться винипластом, который должен быть поднят по стене на 100 мм и укреплен заподлицо.
IV-3-35. В электромашинном помещении под каждым ртутным выпрямителем пол должен покрываться нитроэмалевой краской с предварительной шпаклевкой и шлифовкой мест покрытия пемзой, с устройством цементной обортовки вдоль всего ограждения ртутных выпрямителей и около отверстий в полу для кабелей и водопроводных труб.
IV-3-36. Полы в мастерских по осмотру, переборке и ремонту приборов должны иметь уклон к приямку (ловушке) для сбора ртути, устраиваемому в полу. Уклон пола должен составлять 1,5 - 2 см на погонный метр, в конце уклона должен устраиваться желобок для стока ртути в приямок.
IV-3-37. Полы в душевых и уборных должны быть покрыты метлахскими плитками; стены в душевых и уборных должны покрываться кафельными плитками на высоту 1,7 м.
IV-3-38. Для дежурного персонала подстанций и бригад по переборке и ремонту ртутных выпрямителей и приборов должны быть оборудованы бытовые помещения: гардеробная, душевая, санитарный узел с умывальником и комната для приема пищи. Кроме того, умывальник с горячей и холодной водой должен быть размещен у входа в комнату принятия пищи.
Бытовые помещения должны быть изолированы от производственных помещений при помощи коридора (тамбура).
Проход в бытовые помещения из переборочной мастерской и электромашинное помещение допускается только через коридоры.
IV-3-39. Для одежды персонала мастерских по переборке и ремонту ртутных выпрямителей и приборов шкафы должны быть выполнены из листовой стали и оборудованы вытяжной принудительной вентиляцией.
В шкафах должно быть устроено отделение для хранения предметов личной гигиены и защитных приспособлений (противогазов и пр.).
IV-3-40. Помещения ртутных выпрямителей, а также мастерской по осмотру, переборке и ремонту ртутных выпрямителей и приборов должны быть оборудованы отдельными системами вентиляции с подогревом воздуха в зимнее время.
В мастерской вытяжка должна преобладать над притоком; суммарная кратность обмена воздуха с учетом отсосов от вытяжных шкафов и прочего оборудования должна быть не менее 15 в час. В помещении ртутных выпрямителей с постоянным дежурством персонала обмен воздуха в час должен быть не менее четырехкратного, а в помещениях ртутных выпрямителей без постоянного дежурства персонала - не менее двух- трехкратного.
Искусственная вентиляция помещений ртутных выпрямителей должна выполняться с принудительным притоком воздуха и естественным его удалением.
Приточные установки в случае необходимости должны быть оборудованы масляными фильтрами для улавливания пыли.
IV-3-41. На выхлопных отверстиях форвакуумных (масляных) насосов должны быть установлены фильтры-поглотители паров ртути. Допускается применение специальных газоотводных труб с вводом их в вентиляционные воздуховоды, оборудованные фильтрами-поглотителями до выброса удаляемого воздуха в атмосферу.
IV-3-42. В мастерских для переборки и ремонта ртутных выпрямителей и приборов должны применяться специальные шкафы и столы, оборудованные местной механической вытяжкой, а также эмалированными поддонами с ловушкой для ртути, изготовленные из черной профилированной и листовой стали. Скорость отсоса воздуха в рабочих проемах вытяжных шкафов должна быть не менее 1 м/сек.
IV-3-43. Воздух, удаляемый вытяжной системой с местными отсосами, должен подвергаться очистке от паров ртути перед выбросом в атмосферу в фильтрах.
Выброс воздуха в атмосферу должен быть не ниже 1,5 м над крышей здания.
IV-3-44. В помещениях ртутных, механических и полупроводниковых выпрямителей с постоянным дежурством персонала должно быть предусмотрено отопление, поддерживающее в зимнее время температуру от +10 до +16 °C не только при работающих, но и при остановленных выпрямителях.
Для подстанций без постоянного дежурства персонала температура в зимнее время должна приниматься в соответствии с ГОСТ или Техническими условиями на устанавливаемое электрооборудование.
Указанные температурные условия должны соблюдаться также и для выпрямительных установок, расположенных в производственных и других помещениях.
В помещении мастерской по осмотру, переборке и ремонту ртутных выпрямителей и приборов во время производства работ температура должна быть не ниже 16 °C и не выше 25 °C. При невозможности обеспечить в мастерской в жаркое время года температуру не выше 25 °C должно быть предусмотрено соответствующее воздушное душирование.
Температура воздуха в местах с постоянным или длительным пребыванием людей в наиболее жаркое время года должна соответствовать санитарным требованиям Строительных Норм и Правил (СНиП).
IV-3-45. В помещениях подстанций и мастерских по осмотру, переборке и ремонту ртутных выпрямителей и приборов должно предусматриваться водяное или электрическое отопление.
IV-3-46. Нагревательные приборы водяного отопления должны быть с гладкой поверхностью (радиаторы или регистры из гладких труб), доступные для очистки от пыли и окрашенные двукратно масляной краской.
IV-3-47. На подстанции с запаянными ртутными, механическими и полупроводниковыми выпрямителями распространяются требования, приведенные в IV-3-44, а также соответственно в гл. IV-1, IV-2 и V-1 в части строительной и сантехнической.
IV-3-48. Охлаждение выпрямителей должно быть устроено таким образом, чтобы обеспечивался температурный режим, требуемый заводом-изготовителем. Вода по своим химическим и физическим свойствам (жесткость, электропроводность, содержание механических примесей, химический состав) также должна соответствовать требованиям завода-изготовителя.
IV-3-49. При охлаждении ртутных выпрямителей водой как по проточной, так и по циркуляционной системе трубопровод, подводящий или отводящий охлаждающую воду, должен быть изолирован от охладительной системы выпрямителя, имеющей потенциал последнего. Изоляция, как правило, должна выполняться включением в трубопровод изоляционных труб или шлангов. Изолирующий участок трубопровода между выпрямителем и теплообменником должен быть длиной не менее 4 м и диаметром 50 мм, а для охлаждения ртутного насоса - соответственно 2,5 м и 18 мм. При проточной системе охлаждения изоляцию между выпрямителем и сточной трубой допускается выполнять при посредстве струи воды, свободно падающей в приемную воронку.
IV-3-50. При применении в качестве охлаждающей жидкости антикоррозийных растворов, имеющих высокую проводимость, оборудование охладительной установки (теплообменник, насос, подогреватель и пр.), имеющее в этом случае потенциал корпуса выпрямителя, должно устанавливаться на изоляторах, а трубопроводы между охладительной установкой и выпрямителем в случае доступности их для прикосновения при работающем выпрямителе должны выполняться из изоляционных труб и шлангов.
Охлаждающая вода должна подаваться в теплообменник через изоляционную вставку (шланг или трубу).
Если охладительная установка находится вне ограждения ртутного выпрямителя, она должна иметь сетчатое или сплошное ограждение, отвечающее требованиям IV-3-18.
IV-3-51. Вентиль для регулирования количества охлаждающей воды должен быть установлен в безопасном и удобном для обслуживания месте. В зависимости от местонахождения он должен быть либо изолирован от земли, либо заземлен.
IV-3-52. Питание охладительной установки водой может быть зарезервировано либо от второй водопроводной сети, либо от резервного бака. Степень резервирования подстанции водой должна соответствовать степени резервирования питания ее электроэнергией.
АККУМУЛЯТОРНЫЕ УСТАНОВКИ
--------------------------------
<*> Утверждена Союзглавэнерго по согласованию с Госстроем СССР 12 мая 1961 г.; внесены изменения Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 29 июня 1963 г.
IV-4-1. Настоящая глава Правил распространяется на стационарные установки кислотных и щелочных аккумуляторных батарей.
Правила не распространяются на установки аккумуляторных батарей специального назначения.
IV-4-2. Помещения аккумуляторных батарей, в которых производится зарядка аккумуляторов (кислотных или щелочных), относятся к взрывоопасным класса В-1а (см. также IV-4-25 и IV-4-26).
IV-4-3. Выбор светильников для помещений аккумуляторных батарей и электродвигателей для помещений вытяжной вентиляции, а также установка и монтаж указанного электрооборудования должны производиться в соответствии с требованиями, приведенными в гл. VII-3.
IV-4-4. Зарядный агрегат должен иметь мощность и напряжение, достаточные для заряда аккумуляторной батареи на 90% емкости в течение не более 6 - 8 ч.
IV-4-5. Зарядный двигатель-генератор должен быть оборудован автоматическим выключателем максимально-обратного тока, вольтметром с переключателем и амперметрами в цепи зарядного агрегата и аккумуляторной батареи.
IV-4-6. Выпрямительные установки, применяемые для заряда и подзаряда аккумуляторных батарей, должны присоединяться со стороны переменного тока через разделяющий трансформатор.
IV-4-7. Шины постоянного тока должны быть снабжены устройством для постоянного контроля изоляции, позволяющим оценивать величину сопротивления изоляции оперативного тока и действующим на звуковой сигнал при снижении сопротивления изоляции одного из полюсов до 15 - 20 ком в сети напряжением 220 в и 6 - 10 ком в сети напряжением 110 в.
IV-4-8. В схеме управления и автоматики аккумуляторной батареи должна быть предусмотрена блокировка для отключения зарядного тока при прекращении работы вентиляции (см. IV-4-35).
IV-4-9. В помещении аккумуляторной батареи один светильник должен быть присоединен к сети аварийного освещения.
IV-4-10. Аккумуляторы должны устанавливаться на стеллажах или полках шкафа. Вертикальные расстояния между стеллажами или полками шкафа должны обеспечить удобное обслуживание аккумуляторной батареи.
Аккумуляторы могут устанавливаться в один ряд при одностороннем их обслуживании и в два ряда - при двустороннем.
IV-4-11. Стеллажи для установки аккумуляторов должны быть выполнены, испытаны и маркированы в соответствии с требованиями ГОСТ или технических условий; они должны быть защищены от воздействия электролита (кислоты или щелочи) стойким покрытием.
IV-4-12. Аккумуляторы должны быть изолированы от стеллажей, а стеллажи - от земли посредством изолирующих подкладок, стойких против воздействия электролита и его паров.
Стеллажи для аккумуляторных батарей напряжением не выше 48 в могут устанавливаться без изолирующих подкладок.
IV-4-13. Проходы для обслуживания аккумуляторных батарей должны быть шириной в свету между аккумуляторами не менее 1 м при двустороннем их расположении и 0,8 м при одностороннем расположении. Размещение аккумуляторных батарей должно производиться согласно ГОСТ на стеллажи для стационарных установок электрических аккумуляторов.
IV-4-14. Расстояние от аккумуляторов до отопительных приборов должно быть не менее 750 мм. Это расстояние может быть уменьшено при условии установки тепловых экранов из несгораемых материалов, исключающих местный нагрев аккумуляторов.
IV-4-15. Расстояния между токоведущими частями аккумуляторов, напряжение между которыми при нормальной работе (не при заряде) превышает 65 в, должны быть не менее: при напряжении до 250 в - 0,8 м, при напряжении более 250 в - 1 м.
IV-4-16. Ошиновка аккумуляторных батарей должна выполняться голыми медными или стальными шинами.
Соединения и ответвления медных шин должны выполняться сваркой или пайкой, стальных - только сваркой.
Места присоединения шин к аккумуляторам должны облуживаться.
IV-4-17. Голые медные или стальные шины должны быть окрашены дважды кислотоупорной краской и после ее высыхания, до заливки аккумуляторов электролитом, смазаны тонким слоем вазелина.
IV-4-18. Расстояния между соседними голыми шинами, а также от них до частей здания и других заземленных частей должны быть в свету не менее 50 мм.
IV-4-19. Голые круглые шины должны прокладываться на штыревых изоляторах с креплением к ним шин при помощи стальной оцинкованной проволоки для стальных шин и медной проволоки для медных шин, а также на специальных изоляторах, армированных колпачками с зажимами для круглых шин. Применение концентрических зажимов не допускается.
Пролет между опорными точками шин любого профиля должен быть не более 2 м. Изоляторы, их арматура, детали для крепления шин и поддерживающие конструкции должны быть электрически и механически стойки к длительному воздействию паров электролита.
Заземления поддерживающих конструкций не требуется.
IV-4-20. Выводная плита из помещения аккумуляторной батареи должна быть стойкой против воздействия испарений электролита. Рекомендуется применять плиты из пропитанного парафином асбестоцемента, эбонита и т.п.
Применять для плит мрамор, фанеру и другие материалы слоистой структуры не допускается.
При установке плиты в перекрытии плоскость плиты должна возвышаться над ним не менее, чем на 100 мм.
IV-4-21. Электрические соединения между выводной плитой из помещения аккумуляторной батареи и элементным коммутатором, а также между распределительным щитом постоянного тока, элементным коммутатором и выводной плитой должны выполняться одножильными кабелями с медными жилами.
IV-4-22. Стационарные аккумуляторные батареи должны устанавливаться в специально предназначенных для них помещениях; допускается установка в общем помещении нескольких кислотных или щелочных батарей.
Кислотные и щелочные аккумуляторные батареи должны размещаться в разных помещениях.
IV-4-23. Помещения аккумуляторных батарей относятся к производствам категории А и должны размещаться в зданиях не ниже II степени огнестойкости по противопожарным требованиям Строительных Норм и Правил (СНиП).
Двери и оконные рамы могут быть деревянными.
IV-4-24. Аккумуляторные батареи рекомендуется устанавливать в помещениях с естественным освещением; для окон необходимо применять матовое или покрытое белой клеевой краской стекло.
Помещения аккумуляторных батарей допускается выполнять без естественного освещения; допускается также размещение их в сухих подвальных помещениях. В этих случаях не требуется применения легкосбрасываемых панелей, при условии выполнения требований, приведенных в IV-4-8 и IV-4-35, а также применения естественной вентиляции.
IV-4-25. Переносные аккумуляторы закрытого типа (например, стартерные), применяемые для обслуживания стационарных электроустановок, а также аккумуляторные батареи напряжением 24 - 48 в небольшой емкости могут устанавливаться как в отдельных помещениях с естественной вентиляцией, так и в общем производственном невзрыво- и непожароопасном помещении, в вентилируемых металлических шкафах. В последнем случае класс производственного помещения в отношении взрыво- и пожароопасности не изменяется.
IV-4-26. Переносные аккумуляторы, работающие в режиме разряда, заряд которых производится вне места их установки, а также герметизированные стационарные аккумуляторы (с крышками), заряд которых производится при напряжении не выше 2,3 - 2,4 в на элемент, могут устанавливаться в общем производственном невзрыво- и непожароопасном помещении при условии установки над ними вентиляционного зонта. В этих случаях класс производственного помещения в отношении взрыво- и пожароопасности не изменяется.
IV-4-27. Помещение аккумуляторной батареи должно быть:
1. Расположено возможно ближе к зарядным устройствам и распределительному щиту постоянного тока.
2. Изолировано от попаданий в него пыли, испарений и газа.
3. Легко доступно для обслуживающего персонала.
Кроме того, помещение не должно подвергаться каким-либо сотрясениям.
IV-4-28. Вход в помещение аккумуляторной батареи должен осуществляться через тамбур. Устройство входа из бытовых помещений не допускается.
Тамбур должен иметь такие размеры, чтобы дверь из помещения аккумуляторной батареи в тамбур можно было открывать и закрывать при закрытой двери из тамбура в смежное помещение; при этом площадь тамбура должна быть не менее 1,5 кв. м.
Двери тамбура должны открываться наружу и должны быть снабжены самозапирающимися замками, допускающими открывание их без ключа с внутренней стороны.
На дверях должны быть надписи: "Аккумуляторная", "Огнеопасно", "С огнем не входить", "Курение запрещается".
IV-4-29. При аккумуляторных помещениях должна быть отдельная комната для хранения кислоты, щелочи, сепараторов и принадлежностей и для приготовления электролита площадью не менее 4 кв. м.
IV-4-30. Потолки помещений аккумуляторных батарей должны быть, как правило, горизонтальными и гладкими. В исключительных случаях, когда не удается избежать выступающих конструкций, в них должны быть заложены трубки для свободного прохода воздуха между отсеками или применено иное равноценное конструктивное решение.
IV-4-31. Полы помещений аккумуляторных батарей должны быть строго горизонтальными, на бетонном основании с кислотоупорным или соответственно щелочеупорным покрытием (метлахские плитки с заполнением швов кислотоупорным или щелочеупорным материалом или асфальт).
При установке стеллажей на асфальтовом покрытии должны быть устроены опорные площадки из прочного кислотоупорного материала. Установка стеллажей непосредственно на асфальтовое покрытие не допускается. У стен помещения должен быть устроен плинтус из кислото- и щелочеупорного материала.
IV-4-32. Стены, потолки, двери и оконные рамы, вентиляционные короба (с наружной и внутренней сторон), металлические конструкции и т.п. помещений кислотных аккумуляторных батарей должны окрашиваться кислотоупорной краской.
При применении щелочных аккумуляторов окраска должна производиться щелочеупорной масляной краской.
IV-4-33. При размещении кислотных аккумуляторов в вытяжных шкафах внутренняя поверхность шкафов должна быть окрашена кислотоупорной краской, при щелочных аккумуляторах - битумной краской.
IV-4-34. В помещениях аккумуляторных батарей с номинальным напряжением более 250 в в проходах для обслуживания должны устанавливаться деревянные решетки, изолирующие персонал от пола.
Потребный объем свежего воздуха определяется по формуле:
V = 0,07 I n [куб. м · ч],
зар
где I - наибольший зарядный ток, а;
зар
n - число элементов аккумуляторной батареи.
IV-4-36. Вентиляционная система помещений аккумуляторной батареи должна обслуживать только аккумуляторные батареи и кислотную.
Кислотные и щелочные аккумуляторные батареи должны иметь раздельные вентиляционные устройства.
Выброс газов должен производиться через шахту, возвышающуюся над крышей здания не менее чем на 1,5 м. Шахта должна быть защищена от попадания в нее атмосферных осадков.
Включение вентиляции в дымоходы или в общую систему вентиляции здания запрещается.
IV-4-37. При устройстве вытяжной вентиляции вал вентилятора должен быть пропущен через стену вентиляционного короба в подшипнике с уплотненным сальником. Должны быть также приняты меры против образования искр при вращении лопастей вентилятора.
IV-4-38. Отсос газов должен производиться как из верхней, так и из нижней части помещения со стороны, противоположной притоку свежего воздуха. Если потолок помещения разделен балками на отсеки, отсос должен производиться из каждого отсека.
Металлические вентиляционные короба не должны располагаться над аккумуляторами.
IV-4-39. Температура в помещении аккумуляторной батареи на уровне расположения аккумуляторов в холодное время года должна быть не ниже +10 °C.
На подстанциях без постоянного дежурства персонала, если аккумуляторная батарея выбрана из расчета работы только на включение и отключение выключателей, допускается принимать указанную температуру не ниже 0 °C.
IV-4-40. Отопление помещения аккумуляторной батареи рекомендуется осуществлять при помощи калориферного устройства, располагаемого вне этого помещения и подающего теплый воздух через вентиляционный канал. При применении электроподогрева должны быть приняты меры против заноса искр через канал.
При устройстве парового или водяного отопления оно должно выполняться в пределах помещения аккумуляторной батареи гладкими трубами, соединенными сваркой. Фланцевые стыки и установка вентилей запрещаются.
IV-4-41. На электростанциях, а также на подстанциях, оборудованных водопроводом, вблизи помещения аккумуляторной батареи должны быть установлены водопроводный кран и раковина.
ЭЛЕКТРОСИЛОВЫЕ УСТАНОВКИ
ЭЛЕКТРОМАШИННЫЕ ПОМЕЩЕНИЯ
--------------------------------
<*> Утверждена Союзглавэнерго по согласованию с Госстроем СССР 19 января 1961 г.
V-1-1. Настоящая глава Правил распространяется на установку электрооборудования в электромашинных помещениях.
V-1-2. Электромашинными помещениями (ЭМП) называются электропомещения (см. I-1-5), в которых совместно установлены электродвигатели, вращающиеся или статические преобразователи, трансформаторы, распределительные устройства, а также относящееся к ним вспомогательное оборудование, и обслуживание которых производится персоналом, отвечающим требованиям, приведенным в I-1-27.
V-1-3. Установка электрооборудования, перечисленного в V-1-2 и V-1-14, должна отвечать требованиям соответствующих глав в той мере, в какой они не изменены настоящими Правилами.
V-1-4. Электромашинные помещения следует относить к помещениям категории Г по противопожарным требованиям Строительных Норм и Правил (СНиП).
V-1-5. Электромашинные помещения должны быть оборудованы телефонной связью и пожарной сигнализацией, а также другими видами сигнализации, которые требуются по условиям работы.
V-1-6. Трубопроводы ЭМП должны иметь отличительную окраску; холодные трубопроводы, кроме того, и защиту от отпотевания, а горячие - тепловую изоляцию.
V-1-7. Вращающиеся части машин и другого оборудования, установленного в ЭМП, расположенные на доступной высоте, должны быть ограждены от случайных прикосновений в соответствии с действующими правилами техники безопасности.
V-1-8. В ЭМП должна быть предусмотрена сеть для питания сварочных трансформаторов, переносных электроинструмента и светильников, а также машин для уборки помещений. Для питания переносных светильников должно применяться напряжение не выше 36 в.
V-1-9. В ЭМП должна быть предусмотрена возможность продувки электрооборудования сухим, свободным от масла сжатым воздухом давлением не более 2 ат от передвижного компрессора или от сети сжатого воздуха с фильтрами и осушителем; должно быть также обеспечено наличие промышленного передвижного пылесоса для сбора пыли.
V-1-10. Для монтажа, разборки и сборки электрических машин, преобразователей и др. в ЭМП должны быть, как правило, предусмотрены стационарные, передвижные или инвентарные подъемно-транспортные приспособления.
V-1-11. При определении размеров ЭМП зазоры между элементами оборудования, переносимым подъемным устройством и элементами здания или оборудования должны быть не менее: вертикальные - 0,2 м и горизонтальные - 0,3 м.
V-1-12. Проходы обслуживания между фундаментами или корпусами машин, между машинами и частями здания или оборудования должны быть не менее 1 м в свету; при этом допускаются местные сужения проходов между выступающими частями машин или строительными конструкциями до 0,6 м.
Допускается установка машин малой мощности до 10 квт в проходах за распределительными щитами, сборками, пунктами и тому подобными элементами распределительных устройств напряжением до 1000 в (электромашинные усилители, фазорегуляторы и т.п.) без соблюдения указанных расстояний за счет местного сужения проходов в свету до величины не менее 0,6 м. Расстояние от корпуса машины до токоведущих частей щита при этом должно быть не менее 1 м.
Размеры коридоров обслуживания для распределительных устройств, щитов и т.п. должны удовлетворять соответственно требованиям, приведенным в IV-1-21 и IV-2-99.
V-1-13. Расстояние между машиной и стеной здания или между корпусами параллельно установленных машин при наличии прохода с другой стороны машины должно быть в свету не менее 0,3 м; между машинами и щитами или пультами управления - не менее 2 м.
1. Пусковые и регулирующие аппараты с масляным наполнением для электрических машин напряжением до и выше 1000 в (автотрансформаторы, реакторы, реостаты и т.п.) при количестве масла до 600 кг.
2. Трансформаторы мощностью до 1000 ква, автотрансформаторы, измерительные трансформаторы и другие аппараты с весом масла до 2000 кг, имеющие повышенную прочность баков и уплотнения, исключающие течь масла, а также (для трансформаторов и автотрансформаторов) газовую защиту или реле давления, работающие на сигнал.
Допускается совместная установка не более двух из указанных выше аппаратов при расстоянии между отдельными их группами не менее 10 м в свету.
3. Трансформаторы сухие или наполненные негорючими жидкостями без ограничения мощности и количества.
4. Сборные и комплектные металлические распределительные устройства, подстанции напряжением до и выше 1000 в, батареи конденсаторов или отдельные конденсаторы.
5. Аккумуляторные батареи закрытого типа при условии устройства вытяжного приспособления или зарядки в специальных помещениях или шкафах.
6. Запаянные ртутные выпрямительные агрегаты.
7. Щиты управления, защиты, измерения, сигнализации, а также щиты блоков и станций управления с установленными на них аппаратами, имеющими на лицевой или задней стороне открытые токоведущие части.
9. Оборудование смазки и охлаждения электрических машин.
V-1-15. Голые токоведущие части электрооборудования напряжением выше 1000 в, открыто установленного в ЭМП, должны находиться на высоте не менее 2,5 м или они должны быть защищены.
Открыто устанавливаемое в ЭМП электрооборудование должно быть в исполнении, соответствующем условиям окружающей среды.
V-1-16. При расположении в ЭМП маслонаполненного электрооборудования в закрытых камерах с выкаткой электрооборудования внутрь ЭМП на участке длиной не более 12 м вес изоляционного масла на этом участке должен быть не более 6,5 т (количество масла подсчитывается в отдельности для подвала и для первого этажа).
Расстояние между двумя участками на одном этаже ЭМП должно быть не менее 50 м в свету.
V-1-17. Отметка верхней поверхности фундаментных плит вращающихся машин, не связанных с механическим оборудованием (преобразовательные агрегаты, зарядные агрегаты и т.д.) должна быть выше отметки чистого пола не менее чем на 100 мм для машин до 500 квт и 50 мм - для машин большей мощности.
Отметка верхней поверхности фундаментных плит вращающихся машин, связанных с механическим оборудованием, определяется требованиями, предъявляемыми к установке последнего.
V-1-18. Проход через ЭМП транзитных трубопроводов, содержащих взрывоопасные газы или горючие жидкости, допускается при условии применения защитных мер (сварка труб, труба в трубе и т.п.).
V-1-19. В случаях, когда верхняя отметка фундаментной плиты находится выше или ниже отметки пола ЭМП более чем на 400 мм, вокруг машины должна быть предусмотрена несгораемая площадка (если таковая требуется для удобства обслуживания) с поручнями и лестницами. Площадки обслуживания при высоте до 2 м должны ограждаться перилами, а при высоте более 2 м - также бортовыми барьерами. Для входа на площадки должны предусматриваться ступеньки.
V-1-20. При наличии на предприятии железнодорожной сети, связанной с железной дорогой общего пользования, рекомендуется предусматривать железнодорожную ветку нормальной колеи с тупиковым заходом в ЭМП для доставки оборудования с единичным весом 25 т и более.
Длина тупикового захода должна обеспечивать возможность снятия оборудования с открытой платформы при помощи крана ЭМП.
V-1-21. Электрические машины должны быть установлены таким образом, чтобы их работа не вызывала ненормального шума или вибрации самой машины, фундамента или частей здания.
V-1-22. Для производства монтажных и ремонтных работ в ЭМП должны быть предусмотрены специальные площадки (монтажные площадки) или использованы свободные площадки между оборудованием, рассчитанные на наиболее тяжелую нагрузку от оборудования, и расположенные в зоне действия крана ЭМП.
Участки ЭМП, по которым транспортируется оборудование, должны быть рассчитаны таким же образом.
V-1-23. Электрические светильники располагать непосредственно над открытыми шинами распределительного устройства и над открытыми токопроводами запрещается.
V-1-24. Системы циркуляционной смазки электрических машин и технологических механизмов рекомендуется объединять при условии, если применяемый сорт масла пригоден для тех и других и если технологические механизмы не являются источником засорения масла металлической пылью или другими вредными примесями.
V-1-25. Оборудование централизованных систем циркуляционной смазки, общей для электрических машин и механизмов, следует устанавливать вне ЭМП, например в цехе, в одном общем помещении, специально предназначенном для этой цели.
V-1-26. Циркуляционная система смазки должна быть оборудована приборами контроля протекания масла и его температуры, а также температуры подшипников.
V-1-27. Трубопроводы масла и воды могут прокладываться к подшипникам открыто или в каналах со съемными покрытиями из несгораемых материалов. В необходимых случаях допускается также скрытая прокладка трубопроводов в земле и бетоне.
V-1-28. ЭМП должны быть оборудованы системой трубопроводов для спуска масла из машин и другого маслоемкого электрооборудования в специальные резервуары. Спуск масла в канализацию запрещается.
V-1-29. Для ЭМП, у которых отношение объема воздуха к установленной мощности электрических машин и аппаратов менее 12 куб. м на установленный киловатт, должны предусматриваться принудительные системы вентиляции.
Системы принудительной вентиляции электрических машин и ЭМП должны выполняться раздельными.
V-1-30. Помещения незапаянных ртутных выпрямителей, аккумуляторной батареи и батареи конденсаторов, расположенные внутри ЭМП, должны иметь отдельные системы вентиляции согласно требованиям, приведенным в гл. IV-3-40, IV-4-36 и V-6-23 соответственно.
V-1-31. В местностях с загрязненным воздухом здания ЭМП должны выполняться таким образом, чтобы обеспечивалась возможность поддержания в них избыточного давления во избежание попадания в них неочищенного воздуха, для чего двери, окна, ворота и другие проемы должны выполняться с уплотнением. Эти здания рекомендуется выполнять без окон и фонарей.
V-1-32. В вентиляционных каналах прокладка кабелей не допускается. В случаях необходимости прокладка в них должна производиться в стальных трубах.
V.1-33. В ЭМП с постоянным дежурством персонала должны быть предусмотрены вспомогательные помещения для обслуживающего персонала, а также отопление в соответствии с санитарными требованиями Строительных Норм и Правил (СНиП).
V-1-34. Стены ЭМП до высоты не менее 2 м должны окрашиваться светлой масляной краской, а остальная поверхность - светлой клеевой краской. Вентиляционные каналы и части фундаментов машин по всей внутренней поверхности должны окрашиваться светлой огнестойкой краской.
V-1-35. Пол ЭМП, как правило, должен на всем протяжении иметь одну и ту же отметку.
Покрытие полов должно исключать образование пыли.
V-1-36. В качестве опор для перекрытия подвала ЭМП допускается использование фундаментов машин в соответствии с "Техническими условиями на проектирование фундаментов под машины с динамическими нагрузками" Строительных Норм и Правил (СНиП).
В перекрытии подвала следует предусматривать монтажные люки. Люки должны располагаться в зоне действия крана, а их размеры должны допускать транспортирование из первого этажа в подвал и обратно наиболее громоздкого оборудования, установленного в подвале.
V-1-37. При высоком уровне грунтовых вод подвал ЭМП должен иметь гидроизоляцию и дренажное устройство.
V-1-38. Количество выходов из ЭМП наружу и в соседние помещения, а также количество устройств сообщения между этажами должны быть не менее приведенных в действующих противопожарных требованиях строительного проектирования промышленных предприятий и населенных мест (СНиП).
V-1-39. Двери в ЭМП должны открываться в направлении других помещений или наружу и иметь самозапирающиеся замки, открываемые без ключа с внутренней стороны помещения.
V-1-40. Внутренний пожарный водопровод в ЭМП, а также прочие противопожарные требования должны быть выполнены в соответствии с действующими противопожарными требованиями Строительных Норм и Правил (СНиП).
Должны быть также предусмотрены устройства для тушения водой пожара в машинах.
ГЕНЕРАТОРЫ И СИНХРОННЫЕ КОМПЕНСАТОРЫ
--------------------------------
<*> Утверждена Союзглавэнерго по согласованию с Госстроем СССР 19 января 1961 г.
V-2-1. Настоящая глава Правил распространяется на стационарную установку в электромашинных помещениях или на открытом воздухе генераторов и синхронных компенсаторов тепло- и гидроэлектростанций.
Указанные установки должны отвечать также требованиям, приведенным в гл. V-1, за исключением V-1-2, V-1-14, п. 8, V-l-15 - V-l-17, V-1-24 - V-l-28, V-l-31 - V-1-33.
Установка вспомогательного оборудования генераторов и синхронных компенсаторов (электродвигатели, распределительные и пускорегулирующие устройства, щиты и др.) должна отвечать требованиям соответствующих глав.
V-2-2. Генераторы, синхронные компенсаторы и их вспомогательное оборудование, устанавливаемые на открытом воздухе, должны иметь специальное исполнение.
V-2-3. Конструкция гидрогенератора должна соответствовать условиям эксплуатации без полной разборки машины в течение 20 - 25 лет и обеспечивать при этом возможность смены изнашивающихся и повреждаемых деталей и узлов и выполнение ремонтов средствами малой механизации.
Конструкциями гидрогенератора и системы его водоснабжения должны быть предусмотрены возможность полного удаления воды и отсутствие застойных зон при ремонте в любое время года.
V-2-4. Генераторы и синхронные компенсаторы должны быть оборудованы необходимыми контрольно-измерительными приборами в соответствии с гл. I-6, приборами управления и сигнализации, средствами защиты в соответствии с III-2-37 и III-2-38, устройством автоматического гашения поля (АГП) в соответствии с III-2-49, а также средствами автоматики для обеспечения автоматического пуска, работы и останова машины.
V-2-5. Панели управления, релейной защиты, автоматики и возбуждения гидрогенератора должны размещаться в непосредственной близости от него.
V-2-6. Электрические и механические параметры мощных гидрогенераторов должны, как правило, приниматься номинальными. В исключительных случаях при необходимости обеспечения устойчивой работы параметры могут приниматься отличными от номинальных при обосновании технико-экономическими расчетами.
V-2-7. Напряжение мощных генераторов должно приниматься на основе технико-экономических расчетов по согласованию с заводом-изготовителем.
V-2-8. Возможность использования гидрогенераторов в качестве синхронных компенсаторов должна быть обоснована технико-экономическими расчетами по энергосистеме.
V-2-9. Для монтажа, разборки и сборки электрических машин и т.п. должны быть предусмотрены стационарные, передвижные или инвентарные подъемно-транспортные приспособления (см. также V-2-31).
При весе самого тяжелого монтируемого узла оборудования до 200 т следует предусматривать один кран, в остальных случаях - два крана.
V-2-10. Для уменьшения габаритов помещения следует применять двухтележечные мостовые краны, при этом тележки могут быть стандартными, а мост крана нестандартным.
Мостовые электрические краны должны выбираться по стандарту с градацией величины пролетов через 1 м для легкого режима работы.
Для машинных помещений, расположенных в теле плотины, и для подземных гидроэлектростанций допускается применение специальных кранов.
V-2-11. Наружные грузоподъемные краны гидроэлектростанций должны иметь специальные приспособления для исключения необходимости продолжительного раскрытия помещений гидрогенераторов и монтажных площадок и исключения воздействия дождя и снега на монтируемое оборудование.
V-2-12. Генераторы и синхронные компенсаторы с проточной системой охлаждения и гидрогенераторы с частичным отбором воздуха для отопления должны быть снабжены фильтрами для очистки входящего охлаждающего воздуха, а также устройствами для быстрого прекращения циркуляции воздуха в случае пожара генератора или синхронного компенсатора.
V-2-13. Для генераторов и синхронных компенсаторов с замкнутой системой воздушного охлаждения должны быть выполнены следующие мероприятия:
1. Камеры холодного и горячего воздуха должны иметь смотровые лючки, герметически закрывающиеся стеклом.
2. Двери камер должны быть стальными, герметическими, иметь замки и открываться наружу.
3. Внутри камер должно быть оборудовано освещение с выключателями, вынесенными наружу.
4. Короба горячего воздуха, а также конденсаторы и водопроводы паровых турбин, если они находятся в камерах охлаждения, должны быть покрыты тепловой изоляцией во избежание подогрева холодного воздуха и конденсации влаги на поверхности труб.
5. В камерах холодного воздуха должны быть устроены кюветы для удаления сконденсировавшейся на воздухоохладителях воды; конец трубы, выводящий воду в дренажный канал, должен снабжаться гидравлическим затвором. Рекомендуется устройство сигнализации, реагирующей на появление воды в сливной трубе.
6. У генераторов и синхронных компенсаторов корпус, стыки, воздуховод и другие участки должны быть тщательно уплотнены для предотвращения присоса воздуха в замкнутую систему вентиляции.
7. Стены камер и воздушных коробов должны быть совершенно плотными и покрашены светлой масляной краской; полы в них должны быть бетонные с зажелезненной поверхностью или покрыты метлахскими плитками.
V-2-14. Турбогенераторы и синхронные компенсаторы с водородным охлаждением должны быть оборудованы:
1. Постом управления газом с газопроводами подпитки и вытеснения газа, управлением автоматической и ручной подпитки газом и приборами контроля за состоянием газа в генераторе и синхронном компенсаторе (за давлением, чистотой и пр.).
2. Коллектором с баллонами углекислого газа (CO ) для вытеснения
2
водорода или воздуха при выпуске или заполнении машины водородом и для
использования при тушении пожара (см. V-2-36).
3. Источником питания газоохладителей охлаждающей водой.
4. Основным и резервным источником питания маслом водородных уплотнений.
5. Дифференциальными регуляторами давления масла на водородных уплотнениях в зависимости от давления газа в корпусе машины (для турбогенераторов с давлением газа 1 ат и более).
6. Постоянными осушителями газа и указателем влагосодержания водорода.
7. Предупредительной сигнализацией, действующей при отключениях газомасляной системы водородного охлаждения от нормальных условий работы.
8. Контрольно-измерительными приборами и реле автоматики для контроля и управления газомасляной системой водородного охлаждения; приборы и реле устанавливаются на двух глухо разделенных панелях (щитах) - отдельно для газовых приборов и электрических.
9. Вентиляцией мест скопления газа главного масляного бака, масляных камер на сливе, основных подшипников турбогенератора и т.д.
10. Дренажными устройствами для стока воды и масла.
11. Ртутными термометрами, установленными в корпусе генератора, для непосредственного измерения температуры холодного и горячего газа в дополнение к дистанционному контролю.
V-2-15. На трубопроводе, подводящем воду к воздухо-газоохладителю (теплообменнику), должен быть установлен фильтр, при этом в схеме водоснабжения должна быть предусмотрена возможность его очистки и промывки без нарушения нормальной работы агрегата.
V-2-16. Секция воздухо-газоохладителя (теплообменника) должна иметь задвижки для отключения ее от напорного и сливного коллекторов и для первоначального распределения воды по отдельным секциям.
На общем трубопроводе, отводящем воду из всех секций охладителей, должна быть установлена задвижка для регулирования расхода воды через все секции охладителя.
Штурвальный привод этой задвижки рекомендуется вывести на уровень пола машинного зала рядом с турбогенератором.
V-2-17. Секции воздухоохладителя в самой высокой точке должны иметь воздушный кран для контроля за сливом воды и для выпуска воздуха при заполнении воздухоохладителей водой.
V-2-18. В системе охлаждения газа турбогенераторов должно быть предусмотрено регулирование температуры охлаждающей воды при помощи рециркуляционных устройств.
V-2-19. В схеме подачи охлаждающей воды должно быть предусмотрено:
1. Автоматическое включение резервного насоса при отключении работающего.
2. Резервное питание от постоянно действующего надежного источника охлаждающей воды (от системы технической воды, баков и т.п.).
V-2-20. На питающих трубопроводах технического водоснабжения должны устанавливаться расходомеры.
V-2-21. На рабочем месте машиниста паровой турбины должны быть установлены манометры, показывающие давление охлаждающей воды в напорном коллекторе, штурвал для ручного управления задвижкой резервного питания и электрические сигналы о потере давления воды в напорном коллекторе; щиты управления газоводомасляным хозяйством турбогенераторов с обычным водородным охлаждением или с непосредственным водородным или жидкостным охлаждением обмоток.
V-2-22. На месте установки подъемных насосов газоохладителей (теплообменников) должны быть установлены пускорегулирующие аппараты для управления насосами, манометры на напорном коллекторе, манометры и вакуумметры на подъемных насосах.
V-2-23. На напорных и сливных трубопроводах воздухо- и газоохладителей должны быть встроены гильзы для ртутных термометров при отсутствии их на воздухо- и газоохладителях.
V-2-24. Для синхронных компенсаторов, устанавливаемых на открытом воздухе, должна предусматриваться возможность слива воды из охлаждающей системы при останове агрегата.
V-2-25. Сеть газовой схемы должна удовлетворять требованиям нормальной эксплуатации водородного охлаждения и проведения операций по замене охлаждающей среды в турбогенераторе и синхронном компенсаторе как при неподвижном роторе, так и при роторе машин с нагрузкой.
V-2-26. Конструктивно сеть газовой схемы должна выполняться из цельнотянутых труб со сварными соединениями, газовыми вентилями и газовыми кранами. Газопроводы должны прокладываться в местах, доступных для осмотра и ремонта, и должны иметь защиту от механических повреждений, от попадания на них горячей воды, пара или масла.
V-2-27. У турбогенераторов мощностью 3000 квт и более и синхронных компенсаторов любой мощности, чтобы воспрепятствовать образованию замкнутого контура и появлению токов через подшипники, подшипник со стороны возбудителя и подшипники возбудителя должны быть надежно электрически изолированы от корпуса.
У гидрогенераторов изоляция вала от корпуса выполняется согласно указаниям завода-изготовителя.
V-2-28. На каждом маслопроводе электрически изолированных подшипников следует устанавливать по два электрически изолированных фланца последовательно с тем, чтобы имелась возможность контролировать состояние электрической изоляции участка маслопровода между изолированными фланцами во время работы машины.
V-2-29. Подшипники генераторов, синхронных компенсаторов и возбудителей, а также пяты и тормозные устройства гидрогенераторов должны быть выполнены таким образом, чтобы исключалась возможность разбрызгивания масла и попадания его на обмотки, контактные кольца и коллектор.
Сливные патрубки подшипников должны иметь смотровые стекла, освещенные лампами для наблюдения за струей выходящего горячего масла.
V-2-30. На гидроэлектростанциях допускается в аварийных случаях производить спуск масла в нижний бьеф.
И СИНХРОННЫХ КОМПЕНСАТОРОВ
V-2-31. Расстояния от генераторов или синхронных компенсаторов до стен зданий, а также расстояния между ними должны определяться по технологическим условиям, однако они должны быть не менее приведенных в V-1-11 - V-1-13.
Высота машинного помещения должна выбираться с учетом:
1. Применения кранов со специальными, преимущественно жесткими захватными приспособлениями, позволяющими полностью использовать ход крана.
2. Проноса краном отдельно вала от ротора зонтичных генераторов, вала и рабочего колеса крупных турбин.
3. Отказа от подъема и опускания краном отдельных длинных, но относительно легких деталей агрегата (штанги, тяги) с производством их монтажа специальными подъемными приспособлениями.
V-2-32. Генераторы и синхронные компенсаторы должны быть установлены таким образом, чтобы при их работе вибрация самого оборудования, фундаментов и частей здания не превышала величин, установленных нормами.
V-2-33. Вблизи гидрогенераторов допускается установка воздухосборников сжатого воздуха.
V-2-34. На генераторах и синхронных компенсаторах с воздушным охлаждением должны быть предусмотрены устройства для тушения водой пожара в машине.
На автоматизированных гидроэлектростанциях и подстанциях с синхронными компенсаторами с воздушным охлаждением тушение пожара должно производиться автоматически от действия дифференциальной защиты на соленоидный клапан впуска воды в машину в соответствии с требованиями, приведенными в III-2-37, п. 1.
Подвод воды должен быть выполнен таким образом, чтобы впуск ее мог быть произведен легко и быстро и чтобы возможность просачивания воды в генератор в эксплуатационных условиях была полностью исключена.
V-2-35. Система пожаротушения гидрогенераторов должна предусматривать отвод использованной воды в дренажную систему.
V-2-36. Для тушения пожара в турбогенераторах и синхронных компенсаторах с водородным охлаждением (на случай работы машины с воздушным охлаждением - период наладки и т.п.) должны применяться баллоны с углекислотой, постоянно присоединенные к углекислотной рампе (коллектору) машины.
V-2-37 <*>. Баллоны с углекислотой, устанавливаемые в машинном помещении для машин с водородным охлаждением, должны размещаться, как правило, вблизи охлаждаемых машин с внешней стороны фундаментов; при этом непосредственно над баллонами не должно быть невентилируемых объемов.
--------------------------------
<*> Настоящий параграф согласован с Госгортехнадзором РСФСР.
Баллоны должны быть защищены от непосредственного действия солнечных лучей и от попадания на них масла, горячей воды и пара, а окружающая температура не должна превышать 35 °C. При более высокой окружающей температуре допустимый вес заполнения баллонов углекислотой должен быть соответственно снижен путем выпуска из них газа до величин, приведенных и табл. V-2-1.
Таблица V-2-1
Температура окружающей среды в месте установки баллона, °C | Вес углекислоты на 1 л емкости баллона, не более кг |
+35 | 0,750 |
+40 | 0,700 |
+45 | 0,635 |
+50 | 0,568 |
Баллоны должны быть защищены от непосредственного действия солнечных лучей и от попадания на них масла, горячей воды и пара, а окружающая температура не должна превышать 35 °C. При более высокой окружающей температуре допустимый вес заполнения баллонов углекислотой должен быть соответственно снижен путем выпуска из них газа до величин, приведенных и табл. V-2-1.
Гидравлические испытания углекислотных баллонов должны производиться избыточным давлением 190 ат.
ЭЛЕКТРОДВИГАТЕЛИ И ПУСКОРЕГУЛИРУЮЩИЕ АППАРАТЫ
--------------------------------
<*> Утверждена Союзглавэнерго по согласованию с Госстроем СССР 7 февраля 1961 г.; внесены изменения Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 20 августа 1963 г.
V-3-1. Настоящая глава Правил распространяется на стационарные установки электродвигателей и их пускорегулирующие аппараты в производственных и других помещениях различного назначения.
На установки электродвигателей распространяются также требования, приведенные в V-1-10, V-1-17, V-1-19, V-1-24, V-1-26, и соответствующие требования других глав в той мере, в какой они не изменены настоящими Правилами.
V-3-2. Электродвигатели в отношении надежности питания должны относиться к категориям согласно I-2-27.
При обеспечении технологическим резервом категории электродвигателей должны снижаться с учетом местных условий.
V-3-3. Электродвигатели и аппараты должны соответствовать требованиям электропривода и условиям окружающей среды (см. I-1-14 - I-1-24).
V-3-4. Электродвигатели и аппараты должны быть выбраны и установлены таким образом и в необходимых случаях обеспечены такой вентиляцией, чтобы температура при их работе не превышала допустимых величин (см. также V-3-20).
V-3-5. Электродвигатели и аппараты должны быть установлены таким образом, чтобы они по возможности были доступны для осмотра и производства ремонта на месте установки.
V-3-6. Вращающиеся части электродвигателей и части, соединяющие электродвигатели с механизмами (муфты, шкивы), должны иметь ограждения от случайных прикосновений.
V-3-7. Корпуса электродвигателей и пускорегулирующих аппаратов должны быть заземлены в соответствии с требованиями гл. I-7.
V-3-8. Корпуса электродвигателей и кожухи аппаратов, изготовленные из материалов, подверженных коррозии, и не имеющие специальных покрытий (эмаль, хромирование, оксидирование и т.п.), должны быть окрашены.
V-3-9. Номинальные мощности электродвигателей для механизмов длительной работы с постоянной нагрузкой при температуре окружающего воздуха не выше +35 °C должны выбираться по статической нагрузке на валу механизма.
Электродвигатели асинхронные короткозамкнутые и синхронные для механизмов длительной работы с большими маховыми массами должны также выбираться по допустимому времени пуска.
V-3-10. Для механизмов, сохранение которых в работе после кратковременных перерывов питания или понижения напряжения, обусловленных отключением коротких замыканий или действием АПВ и АВР, целесообразно и необходимо по технологическим условиям и допустимо по условиям техники безопасности, должен быть обеспечен самозапуск их приводных электродвигателей.
Специального выбора электродвигателей или трансформаторов большей мощности, чем это необходимо по условиям работы (см. V-3-9), как правило, не требуется.
V-3-11. Для привода механизмов длительной работы, не требующих регулирования скорости, независимо от их мощностей рекомендуется, как правило, применять синхронные электродвигатели.
V-3-12. Синхронные электродвигатели, как правило, должны иметь устройства релейной форсировки возбуждения (УБВ) либо компаундирования.
Синхронные электродвигатели в случаях, когда они по своей мощности могут обеспечить регулирование напряжения или режима реактивной мощности в данном узле нагрузки, должны иметь АРВ согласно III-3-39.
V-3-13. Электродвигатели с фазным ротором допускается применять только в случаях, когда электродвигатели асинхронные с короткозамкнутым ротором и синхронные не могут быть применены по условиям режима работы электропривода.
Для механизмов с тяжелыми условиями пуска или требующих регулирования скорости вращения должно производиться технико-экономическое сравнение целесообразности применения асинхронных электродвигателей с фазным ротором и синхронных электродвигателей или асинхронных электродвигателей с короткозамкнутым ротором, сочлененных с устройствами для регулирования скорости вращения (вариаторы, фрикционные, электромагнитные и гидравлические муфты и т.п.).
V-3-14. Электродвигатели постоянного тока допускается применять только в случаях, когда условия работы электропривода не позволяют применять электродвигатели переменного тока по условиям обеспечения требуемой работы механизма либо по условиям экономичности.
V-3-15. Электродвигатели, устанавливаемые в помещениях с нормальной средой, как правило, должны иметь исполнение открытое или защищенное. В местах, где возможно попадание в электродвигатель пыли и т.п. веществ, разрушающих изоляцию, должны применяться электродвигатели закрытого исполнения.
V-3-16. Электродвигатели, устанавливаемые на открытом воздухе, должны иметь исполнение закрытое или специальное, соответствующее условиям их работы (например, для открытых химических установок, для особо низких температур).
V-3-17. Электродвигатели, устанавливаемые в помещениях, где возможно оседание на их обмотках пыли и других веществ, нарушающих естественное охлаждение, должны иметь исполнение закрытое обдуваемое или продуваемое с подводом чистого воздуха.
Корпус электродвигателя, воздуховоды и все сопряжения и стыки должны быть тщательно уплотнены для предотвращения присоса воздуха в систему вентиляции.
При продуваемом исполнении электродвигателя рекомендуется предусматривать задвижки для предотвращения всаса окружающего воздуха при останове электродвигателя. Подогрев наружного (холодного) воздуха не требуется.
V-3-18. Электродвигатели, устанавливаемые в местах сырых или особо сырых, должны иметь исполнение капле- или брызгозащищенное с изоляцией, рассчитанной на действие сырости и пыли (со специальной обмазкой, влагостойкой изоляцией и др.).
V-3-19. Электродвигатели, устанавливаемые в местах с едкими парами или газами, должны иметь исполнение закрытое обдуваемое или продуваемое с подводом чистого воздуха с соблюдением требований, приведенных в V-3-17. Допускается также исполнение электродвигателей защищенное, но с химически стойкой изоляцией и с закрытием открытых голых токоведущих частей колпаками или другими защитными средствами.
V-3-20. Для электродвигателей, устанавливаемых в помещениях, в которых от тепловыделения работающих технологических агрегатов температура окружающего воздуха превышает +35 °C, должны выполняться мероприятия, исключающие возможность их недопустимого нагрева (например, принудительная вентиляция с подводом охлаждающего воздуха, наружный обдув, выбор соответствующего класса изоляции и т.п.).
V-3-21. При замкнутой принудительной системе вентиляции электродвигателей следует предусматривать приборы контроля температуры воздуха и охлаждающей воды.
V-3-22. Электродвигатели, снабженные заложенными в обмотки или магнитопроводы температурными индикаторами, должны иметь выводы от последних на доску контактных зажимов. Щитовые измерительные приборы для этого, как правило, не должны предусматриваться.
V-3-23. Допустимые длительные токовые нагрузки на провода и кабели, соединяющие пусковые реостаты с роторами электродвигателей, должны быть не более:
1. При работе с замыканием щеток на короткое: при пусковом моменте сопротивления, не превышающем 50% номинального (легкий пуск), - 35% номинального тока ротора, в остальных случаях - 50% номинального тока ротора.
2. При работе без замыканий щеток на короткое - 100% номинального тока ротора.
V-3-24. Электродвигатели должны быть установлены таким образом, чтобы:
1. Была исключена возможность попадания на их обмотки и токосъемные устройства воды, масла и т.п. или должны применяться электродвигатели соответствующего исполнения (см. V-3-18), имеющие специальные защитные устройства.
2. При их работе вибрация самого оборудования, фундаментов и частей здания не превышала допустимых величин.
V-3-25. Проходы обслуживания между фундаментами или корпусами электродвигателей, между электродвигателями и частями здания или оборудования должны быть не менее 1 м в свету, при этом допускаются местные сужения проходов между выступающими частями электродвигателей и оборудования или строительными конструкциями до 0,6 м.
Расстояние между электродвигателями и стеной здания или между корпусами параллельно установленных электродвигателей при наличии прохода с другой стороны электродвигателей должно быть в свету не менее 0,3 м (см. также V-1-12).
V-3-26. Электродвигатели и аппараты, за исключением закрытых, а сопротивления и реостаты - всех исполнений должны быть установлены на расстоянии не менее 1,5 м от сгораемых конструкций зданий.
V-3-27. Синхронные электрические машины мощностью 1000 ква и более и машины постоянного тока мощностью 1000 квт и более должны иметь надежную электрическую изоляцию одного из подшипников от фундаментной плиты для предотвращения образования замкнутой цепи тока через вал и подшипники машины. При этом у синхронных машин должны быть изолированы подшипник со стороны возбудителя и все подшипники возбудителя.
Маслопроводы, питающие централизованную смазку к подшипникам электрических машин, должны быть изолированы от корпуса этих подшипников.
V-3-28. Кабельная муфта или же труба с проложенными в ней проводами либо должна подводиться непосредственно к коробке контактных зажимов электродвигателя, либо провода или кабели на незащищенном участке должны иметь дополнительную изоляцию в защиту от механических повреждений (гибкие металлические рукава, резиновые трубы и т.п.).
V-3-29. Для группы электродвигателей, служащих для привода одной машины или же ряда машин, осуществляющих единый технологический процесс, следует, как правило, применять общий аппарат или комплект пусковых аппаратов, если это оправдывается требованиями удобства или безопасности эксплуатации. В остальных случаях каждый электродвигатель должен иметь отдельные аппараты управления.
V-3-30. Аппараты управления должны, как правило, отключать одновременно от сети все проводники, находящиеся под напряжением.
Применение в цепи отдельных электродвигателей аппаратов управления, отключающих от сети не все проводники, находящиеся под напряжением, допускается при наличии нескольких электродвигателей на данном технологическом механизме (например, на станке) или на данной группе механизмов, связанных общим технологическим процессом (например, на автоматической линии), при условии наличия, кроме того, общего для всей группы электродвигателей разъединяющего аппарата, отключающего все проводники при необходимости длительного останова всей группы электродвигателей.
V-3-31. При наличии управления из нескольких мест должны предусматриваться аппараты (выключатели, переключатели), исключающие возможность дистанционного пуска механизма или линии, остановленных на ремонт (см. также V-3-40).
V-3-32. Цепи управления электродвигателями допускается питать как от главных цепей, так и от других источников электроэнергии, если это вызывается технической необходимостью.
Во избежание внезапных пусков электродвигателя при восстановлении напряжения в главных цепях (когда внезапный пуск недопустим) должна быть предусмотрена блокировочная связь, обеспечивающая автоматическое отключение главной цепи во всех случаях исчезновения напряжения в ней.
V-3-33. В случаях, когда оператор не может определить по состоянию аппарата управления, включена или отключена главная цепь электродвигателя, рекомендуется предусматривать световую сигнализацию.
V-3-34. Пускорегулирующие аппараты, а также применяемые для этой цели коммутационные аппараты должны без повреждений или ненормального износа включать пусковой ток и отключать полный рабочий ток электродвигателя. Они должны также допускать отключение пускового тока без разрушения. Контроллеры должны допускать без повреждения и ненормального износа как включение, так и отключение пускового тока.
Для включения и отключения короткозамкнутых электродвигателей мощностью не более 10 квт допускается применять рубильники.
V-3-35. Пускорегулирующие аппараты должны выбираться в соответствии с гл. I-4 или должны быть защищены от токов короткого замыкания.
V-3-36. Пускорегулирующие аппараты электродвигателей повторнократковременного режима работы должны выбираться по номинальному току при соответствующей продолжительности включения (ПВ) и по допустимой частоте включения пускового тока, а также с соблюдением требования, приведенного в V-3-35.
V-3-37. Использование штепсельных соединений для управления переносными электродвигателями допускается только при мощности электродвигателей не более 1 квт.
Штепсельные соединения, служащие для присоединения передвижных электродвигателей мощностью более 1 квт, должны иметь блокировку, при которой отключение и включение соединения возможны только при отключенном положении пускового аппарата в главной силовой цепи электродвигателя.
V-3-38. Включение катушек магнитных пускателей, контакторов и автоматов в сети напряжением до 1000 в с заземленной нейтралью, как правило, должно производиться на междуфазное напряжение.
Допускается включение катушек указанных выше аппаратов на фазное напряжение, если обеспечивается одновременное отключение всех трех фаз ответвления к данному электродвигателю автоматом, а при защите предохранителями - специальными устройствами, действующими на отключение пускателя или контактора при сгорании предохранителей в любых двух фазах или в одной и двух фазах.
При включении катушки на фазное напряжение нулевой вывод катушки должен быть надежно присоединен либо к нулевой жиле кабеля или отдельному изолированному проводнику, либо непосредственно к заземленному корпусу аппарата (внутри его).
V-3-39. Пусковые аппараты электродвигателей, питаемых по схеме блока трансформатор - электродвигатель, следует, как правило, устанавливать на стороне высшего напряжения трансформатора без установки коммутационных аппаратов между трансформатором и электродвигателем.
V-3-40. Аппараты управления следует располагать возможно ближе к электродвигателю в местах, удобных для обслуживания, если по условиям экономичности, удобства обслуживания и расхода кабелей не требуется иное размещение.
Если с места, где установлен аппарат управления электродвигателя, не виден приводимый им механизм и если этот механизм имеет постоянный обслуживающий персонал, необходимо предусматривать следующие мероприятия для предотвращения несчастных случаев.
1. Установка кнопки пуска электродвигателя непосредственно у механизма.
2. Сигнализация или звуковое оповещение о предстоящем пуске механизма.
3. Установка вблизи электродвигателя и приводимого механизма аппаратов для аварийного отключения электродвигателя, исключающих возможность дистанционного пуска (см. также V-3-31).
V-3-41. На корпусах аппаратов управления и разъединяющих аппаратов должны быть нанесены четкие знаки, позволяющие легко распознавать включенное или отключенное положение рукоятки аппарата.
V-3-42. Пуск асинхронных и синхронных электродвигателей должен осуществляться, как правило, непосредственным включением в сеть (прямой пуск). При этом у синхронных машин пуск должен осуществляться с присоединенным наглухо или через сопротивление возбудителем.
При невозможности выполнения прямого пуска по условиям недопустимого понижения напряжения, характеристикам электродвигателей приводимых механизмов и др. должен применяться реакторный пуск. Автотрансформаторный пуск допускается в случаях, когда вышеприведенные условия не могут быть обеспечены при пуске с помощью реактора.
V-3-43. При пуске синхронных машин в случае недостаточной скорости нарастания напряжения на возбудителе, задерживающей втягивание в синхронизм, необходимо обеспечивать форсировку возбуждения.
Импульс на включение форсировки возбуждения допускается осуществлять от реле понижения напряжения сети. Если понижение напряжения при пуске незначительно, а условия втягивания в синхронизм требуют введения форсировки возбуждения, включение ее следует осуществлять от блок-контактов выключателя главной цепи. При втягивании электродвигателя в синхронизм действие форсировки возбуждения должно прекращаться.
V-3-44. Для электродвигателей резервных механизмов и агрегатов, в том числе ответственных механизмов собственных нужд электростанций, следует применять АВР, действующее в зависимости от контролируемых величин (электрических или технологических), если это требуется по условиям работы.
НАПРЯЖЕНИЕМ ВЫШЕ 1000 В
V-3-45. На электродвигателях должны предусматриваться защита от многофазных замыканий (см. V-3-46) и в случаях, оговоренных ниже, защита от однофазных замыканий на землю (см. V-3-48), от токов перегрузки (см. V-3-49) и защита минимального напряжения (см. V-3-52 и V-3-53). На электродвигателях, работающих при отсутствии постоянного дежурства персонала и имеющих принудительную смазку подшипников и принудительную вентиляцию, следует устанавливать защиты, действующие на сигнал и отключение механизма при повышении температуры или прекращении действия смазки и вентиляции.
На синхронных электродвигателях должна предусматриваться защита от асинхронного режима, которая может быть совмещена с защитой от перегрузки.
V-3-46. Для защиты электродвигателей от многофазных замыканий в случаях, когда не применяются плавкие предохранители, должна предусматриваться:
1. Токовая однорелейная отсечка без выдержки времени, отстроенная от пусковых токов при выведенных пусковых устройствах, с реле прямого или косвенного действия, включенным на разность токов, - для электродвигателей мощностью менее 2000 квт.
2. Токовая двухрелейная отсечка без выдержки времени, отстроенная от пусковых токов при выведенных пусковых устройствах, с реле прямого или косвенного действия - для электродвигателей мощностью 2000 квт и более, а также для электродвигателей мощностью менее 2000 квт, когда защита по п. 1 не удовлетворяет требованиям чувствительности или двухрелейная отсечка оказывается целесообразной по исполнению применяемого привода с реле прямого действия.
3. Продольная дифференциальная токовая защита в двухфазном исполнении для электродвигателей мощностью 5000 квт и более, а также для электродвигателей мощностью менее 5000 квт, если установка токовых отсечек по п. п. 1 и 2 не удовлетворяет требованиям чувствительности; при этом для электродвигателей 5000 квт и более, не имеющих мгновенной защиты от замыканий на землю, продольная дифференциальная токовая защита выполняется в трехфазном исполнении.
Для электродвигателей мощностью более 5000 квт, выполненных без шести выводов обмотки статора, допускается не иметь дифференциальной защиты, если обеспечена чувствительность токовой отсечки.
V-3-47. Для блоков трансформатор - электродвигатель должна предусматриваться общая защита от многофазных замыканий:
1. Токовая отсечка без выдержки времени, отстроенная от пусковых токов при выведенных пусковых устройствах, для электродвигателей мощностью до 2000 квт. При схеме соединения обмоток трансформатора "звезда - треугольник", отсечка выполняется из трех токовых реле: двух включенных на фазные токи и одного включенного на сумму этих фаз.
При невозможности установки трех реле (например, при ограниченном числе реле прямого действия) допускается схема с двумя реле, включенными на соединенные треугольником вторичные обмотки трех трансформаторов тока.
2. Дифференциальная двухрелейная отсечка, отстроенная от бросков тока намагничивания трансформатора - для электродвигателей мощностью более 2000 квт, а также для электродвигателей мощностью 2000 квт и менее, когда защита по п. 1 не удовлетворяет требованиям чувствительности при междуфазном коротком замыкании на выводах электродвигателя.
3. Продольная дифференциальная токовая защита с промежуточными насыщающимися трансформаторами тока в двухрелейном исполнении для электродвигателей мощностью более 5000 квт, а также для электродвигателей мощностью 5000 квт и менее, если установка отсечек по п. п. 1 и 2 не удовлетворяет требованиям чувствительности.
Оценка чувствительности должна производиться в соответствии с III-2-19 и III-2-20 при коротком замыкании на выводах электродвигателя.
Защиты должны действовать на отключение выключателя блока, а у синхронных электродвигателей - также на устройство АГП, если оно предусмотрено согласно V-3-54.
Указания по выполнению остальных защит трансформаторов и электродвигателей при работе их раздельно действительны и в том случае, когда они объединены в блок трансформатор - электродвигатель.
V-3-48. Защита электродвигателей мощностью до 2000 квт от однофазных замыканий на землю при отсутствии компенсации должна предусматриваться при токах замыкания на землю 10 а и более, а при наличии компенсации, если остаточный ток в нормальных условиях превышает это значение. Такая защита для электродвигателей мощностью более 2000 квт должна предусматриваться при токах 5 а и более.
Ток срабатывания защит электродвигателей от замыканий на землю должен быть не более: для электродвигателей мощностью до 2000 квт - 10 а и для электродвигателей мощностью более 2000 квт - 5 а. Меньшие токи трогания допускаются, если это не усложняет выполнение защиты.
Защиту следует выполнять без выдержки времени (за исключением электродвигателей, где по величине собственного емкостного тока требуется замедление защиты) с использованием трансформаторов тока нулевой последовательности, установленных, как правило, у выводов электродвигателя.
На электродвигателях, не имеющих дифференциальной защиты, в целях упрощения и удешевления, допускается установка трансформаторов тока нулевой последовательности в распределительном устройстве, если из-за этого не увеличивается время действия защиты.
Если защита по условию отстройки от собственного емкостного тока электродвигателя должна иметь выдержку времени, то для мгновенного действия при двойных замыканиях на землю в разных точках должно устанавливаться дополнительное токовое реле с первичным током срабатывания порядка 50 - 100 а.
Защита должна действовать на отключение электродвигателя, а у синхронных электродвигателей - также на устройство АГП, если оно предусмотрено в соответствии с V-3-54.
V-3-49. Защита электродвигателей от перегрузки должна устанавливаться в случаях, когда перегрузка возможна по технологическим причинам и действие защиты необходимо для автоматической разгрузки механизма, для сигнала персоналу о принятии мер по разгрузке или для отключения, когда перегрузка не может быть устранена. Эта защита должна также устанавливаться на отдельных электродвигателях с особо тяжелыми условиями пуска и самозапуска (длительность прямого пуска непосредственно от сети порядка 20 сек. и более), когда необходимо предотвратить чрезмерное увеличение длительности пускового периода в случае понижения напряжения сети.
Защиту следует выполнять в однорелейном исполнении с выдержкой времени не менее 10 сек. в независимой части характеристики. Защита, как правило, должна выполняться с действием на сигнал или автоматическую разгрузку механизма. В случае применения токовой отсечки эту защиту и защиту от перегрузки следует совмещать в одном реле, имеющем раздельное действие контактов мгновенного и зависимого элементов для защит, выполняемых с действием на сигнал или автоматическую разгрузку механизма.
Действие защиты на отключение электродвигателя допускается:
1. На электродвигателях механизмов, для которых отсутствует возможность своевременной разгрузки без останова или работающих без постоянного дежурства персонала.
2. На электродвигателях механизмов с тяжелыми условиями пуска или самозапуска.
V-3-50. Защиту синхронных электродвигателей от асинхронного режима следует осуществлять одним из следующих способов в зависимости от условий работы электродвигателя и его характеристик:
1. При помощи реле, реагирующего на увеличение тока в обмотках статора. При этом данная защита от асинхронного режима с зависимой от тока выдержкой времени может быть допущена только для электродвигателей с отношением короткого замыкания (ОКЗ) равным 1 и более.
Защита с независимой от тока выдержкой времени может быть применена при величине ОКЗ порядка 0,6 и более. В схему защиты после мгновенного токового реле должно быть включено промежуточное реле с замедлением на отпадание, предотвращающее сброс выдержки времени при биениях тока асинхронного режима.
Защита по току статора от асинхронного режима может действовать при перегрузках электродвигателей, что должно учитываться при выборе ее уставок. Если предусматривается защита от перегрузки по V-3-49, то рекомендуется выполнять эту защиту совмещенной с защитой от асинхронного режима.
2. С помощью устройства, реагирующего на наличие переменного тока в цепи обмотки ротора или на сдвиг фаз между током статора и напряжением при асинхронном режиме, когда недопустимо действие защиты от перегрузки на отключение или необходимо быстродействие защиты при асинхронном режиме.
3. С помощью устройства, действующего на принципе отсчета числа электрических проворотов ротора при асинхронном режиме, если защита по п. 2 с простейшей схемой непригодна при резкопеременной нагрузке.
V-3-51. Защита синхронных электродвигателей от асинхронного режима должна действовать с выдержкой времени на:
1. Устройство ресинхронизации.
2. Автоматическую разгрузку механизма до такой нагрузки, при которой обеспечивается втягивание электродвигателя в синхронизм.
3. Отключение электродвигателя и повторный автоматический пуск.
4. Отключение - при невозможности разгрузки или ресинхронизации электродвигателя или отсутствии необходимости автоматического повторного пуска и ресинхронизации по условиям технологического процесса.
При этом следует учитывать, что схема ресинхронизации, как правило, должна предусматривать следующую последовательность операций: включение разрядного (гасительного) сопротивления в цепь обмотки ротора электродвигателя, включение форсировки возбуждения, включение обмотки ротора на якорь возбудителя с выдержкой времени до 3 сек., снятие форсировки возбуждения после втягивания в синхронизм.
Защита по V-3-50, п. 1 должна действовать только на разгрузку или на отключение электродвигателя (см. п. п. 2 и 4 настоящего параграфа).
V-3-52. Для облегчения условий восстановления напряжения после отключения коротких замыканий и обеспечения самозапуска электродвигателей ответственных механизмов следует предусматривать отключение защитой минимального напряжения электродвигателей неответственных механизмов суммарной мощностью, определяемой возможностями источников питания и сети обеспечить самозапуск.
Выдержки времени защиты минимального напряжения должны выбираться в пределах от 0,5 и до 1,5 сек. - на ступень больше времени действия быстродействующих защит от многофазных коротких замыканий, а уставки по напряжению порядка 70% номинального напряжения.
В электроустановках промышленных предприятий, в случаях, когда не может быть осуществлен одновременный самозапуск всех электродвигателей ответственных механизмов (см. V-3-10), следует применять отключение части таких ответственных механизмов и их автоматический самозапуск по окончании самозапуска первой группы. Самозапуск последующих групп электродвигателей может быть осуществлен по току, напряжению или времени.
V-3-53. Защита минимального напряжения с выдержкой времени порядка 5 - 10 сек., а уставка по напряжению порядка 50% номинального напряжения, кроме случаев, приведенных в V-3-52, должна устанавливаться на электродвигателях ответственных механизмов, также в случаях, когда самозапуск механизмов после останова недопустим по условиям технологического процесса или по условиям техники безопасности, а также когда не может быть обеспечен самозапуск всех электродвигателей ответственных механизмов (см. V-3-52).
1. Путем введения сопротивления в цепь обмотки возбуждения синхронного электродвигателя - для всех электродвигателей мощностью 5000 квт и более, а также только для тех электродвигателей мощностью от 2000 квт и более, которые имеют механическую постоянную времени агрегата, приведенную к наименьшей мощности, предусматриваемой технологическим процессом, равную 7 сек. и более, или работают с повторно-кратковременной нагрузкой.
2. Путем введения сопротивления в цепь обмотки возбуждения возбудителя - для электродвигателей мощностью от 500 квт и более, которые имеют механическую постоянную времени агрегата, приведенную к наименьшей мощности, предусматриваемой технологическим процессом, равным 7 сек. и более, или работают с повторно-кратковременной нагрузкой, или длительно с малой нагрузкой.
Для прочих электродвигателей мощностью от 500 квт и более и для электродвигателей мощностью менее 500 квт АГП не должно предусматриваться.
(АСИНХРОННЫХ, СИНХРОННЫХ И ПОСТОЯННОГО ТОКА)
V-3-55. Для электродвигателей должна предусматриваться защита от многофазных замыканий (см. V-3-57), в сетях с глухозаземленной нейтралью - от однофазных замыканий и в случаях, предусмотренных в V-3-57 и V-3-58 - защита от токов перегрузки и минимального напряжения. На синхронных электродвигателях дополнительно должна предусматриваться защита от асинхронного режима (при невозможности втягивания в синхронизм с полной нагрузкой) согласно V-3-59.
Для электродвигателей постоянного тока дополнительно в случае необходимости должна устанавливаться защита от чрезмерного повышения скорости вращения.
V-3-56. Для защиты электродвигателей от многофазных замыканий должны применяться предохранители с плавкими вставками или автоматические выключатели.
В сетях с заземленной нейтралью должна быть также обеспечена защита от замыканий на корпус или нулевой провод.
Номинальные токи плавких вставок и уставки выключателей должны выбираться таким образом, чтобы обеспечивалось надежное отключение короткого замыкания на зажимах электродвигателя (см. III-1-6 и I-7-58) и вместе с тем, чтобы электродвигатели при нормальных для данной электроустановки толчках тока (пиках технологических нагрузок, пусковых токах, токах самозапуска и т.п.) не отключались этой защитой.
С этой целью для электродвигателей механизмов с легкими условиями пуска отношение пускового тока электродвигателя к номинальному току плавкой вставки должно быть не более 2,5, а для электродвигателей механизмов с тяжелыми условиями пуска (большая длительность разгона, частые пуски и т.д.) это отношение должно быть равным 2 - 1,6.
Для электродвигателей ответственных механизмов с целью особо надежной отстройки предохранителей от толчков тока допускается принимать отношение 1,6 независимо от условий пуска электродвигателя, если кратность тока короткого замыкания на зажимах электродвигателя не менее указанной в III-1-8.
Допускается осуществление защиты от многофазных замыканий одним общим аппаратом для группы электродвигателей малой мощности при условии, что эта защита обеспечивает термическую устойчивость пусковых аппаратов и аппаратов защиты от перегрузок, примененных в цепи каждого электродвигателя этой группы.
V-3-57. Защита электродвигателей от перегрузки должна устанавливаться в случаях, когда возможна систематическая перегрузка механизма по технологическим причинам, а также, когда при особо тяжелых условиях пуска или самозапуска необходимо ограничить длительность пускового периода при пониженном напряжении. Защита должна выполняться с выдержкой времени и может быть осуществлена тепловым реле.
Защита от перегрузки должна действовать или на отключение, или, если возможно, на сигнал либо разгрузку механизма.
Уставка защиты должна обеспечивать пуск при выведенных пусковых устройствах и не должна превышать величину тока термической устойчивости аппаратов.
Применение защиты не требуется для электродвигателей с повторно-кратковременным режимом работы.
1. Для электродвигателей постоянного тока, которые не допускают непосредственного включения в сеть.
2. Для электродвигателей механизмов, самозапуск которых после останова недопустим по условиям технологического процесса или по условиям техники безопасности.
3. Для части прочих электродвигателей в соответствии с условиями, приведенными в V-3-52.
Для ответственных электродвигателей, для которых необходим самозапуск, если их включение производится при помощи контакторов и пускателей с удерживающей катушкой, должны применяться в цепи управления механические или электрические устройства выдержки времени, обеспечивающие при восстановлении напряжения в течение заданного времени обратное включение пускателя или контактора. Для таких электродвигателей, если это допустимо по условиям технологии и техники безопасности, можно также вместо кнопок управления применять выключатели с тем, чтобы цепь удерживающей катушки оставалась замкнутой, помимо блок-контактов пускателя, и этим обеспечивалось автоматическое обратное включение при восстановлении напряжения независимо от времени перерыва питания.
V-3-59. Для синхронных электродвигателей защита от асинхронного режима должна, как правило, осуществляться с помощью защиты от перегрузки по току статора.
V-3-60. Защита от коротких замыканий в электродвигателях переменного и постоянного тока должна предусматриваться:
1. В электроустановках с заземленной нейтралью - во всех фазах или полюсах.
2. В электроустановках с изолированной нейтралью:
а) при защите плавкими предохранителями - во всех фазах или полюсах;
б) при защите автоматическими выключателями - не менее чем в двух фазах или одном полюсе; при этом в пределах одной и той же электроустановки защиту следует осуществлять в одних и тех же фазах или полюсах.
Защиту от перегрузок допускается устанавливать в двух фазах или одном полюсе независимо от того, заземлена или изолирована нейтраль.
V-3-61. Аппараты защиты электродвигателей должны удовлетворять требованиям гл. III-1. Все виды защиты электродвигателей от короткого замыкания, перегрузки, минимального напряжения допускается осуществлять соответствующими расцепителями, встроенными в один аппарат.
V-3-62. Специальные защиты от работы электродвигателей на двух фазах допускается применять в порядке исключения на электродвигателях, защищенных от коротких замыканий предохранителями и не имеющих защиты от перегрузки, для которых имеется повышенная вероятность потери одной фазы, причем она ведет к выходу электродвигателя из строя с особо тяжелыми последствиями. Например, применение такой защиты может быть оправдано, если электродвигатель работает в длительном режиме, с большой нагрузкой, без постоянного наблюдения персонала (когда обрыв фазы сразу не выявляется, но неизбежно приводит к его повреждению) и при этом невозможно повысить надежность работы предохранителей путем их загрубления из-за малых кратностей токов короткого замыкания, а повреждение данного электродвигателя влечет за собой существенный ущерб для технологического процесса или связан с особо сложными работами по замене и ремонту электродвигателя.
Установка защиты от работы на двух фазах допускается, как правило, только на основе технико-экономического обоснования.
ЭЛЕКТРООБОРУДОВАНИЕ КРАНОВ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС по согласованию С ГУПО МВД СССР в декабре 1958 г.; внесены изменения Союзглавэнерго по согласованию с Госгортехнадзором РСФСР решением N Э-9/61 от 7 апреля 1961 г.; внесены изменения Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР по согласованию с Госгортехнадзором 29 января 1963 г.
V-4-1. Настоящая глава Правил распространяется на электрооборудование мостовых, портальных, башенных, кабельных и других кранов напряжением до 10 кв, устанавливаемых на фундаменте или на рельсовом пути, а также на монорельсовые тележки и электротали внутри и вне зданий и сооружений.
В остальном краны должны отвечать требованиям действующих "Правил устройства и безопасной эксплуатации грузоподъемных кранов" Госгортехнадзора.
Правила не распространяются на судовые, плавучие, автомобильные и тому подобные краны.
V-4-2. Электрооборудование кранов, устанавливаемых во взрыво- и пожароопасных установках, должно отвечать, кроме требований настоящей главы, также требованиям гл. VII-3 и VII-4 соответственно.
V-4-3. Электрооборудование (электродвигатели, аппараты и т.п.) кранов должно быть в исполнении, соответствующем условиям окружающей среды.
V-4-4. Электродвигатели кранов должны быть на напряжение не более чем 500 в переменного тока и 440 в постоянного тока; для гонных электродвигателей для системы ГД допускается напряжение до 10 кв.
V-4-5. На кранах допускается установка конденсаторов для повышения коэффициента мощности и трансформаторов, в том числе масляных, напряжением до 10 кв. Для отвода масла на кранах должны быть предусмотрены противни и маслоприемные закрытые емкости. При количестве масла менее 60 кг устройства емкости не требуется.
V-4-6. Открытые токоведущие части электрооборудования, доступные для прикосновения, должны быть ограждены. В отношении троллейных проводников - см. V-4-24 - V-4-27.
Расстояния от настила моста крана и его тележки до незащищенных изолированных проводов приведены в II-1-38, до голых токопроводов - в II-2-20 и до светильников - в VI-1-20.
V-4-7. Аппараты управления краном рекомендуется выполнять и размещать таким образом, чтобы крановщик мог работать сидя.
V-4-8. Ширина проходов в кабине оператора крана перед лицевой стороной панелей управления должна быть не менее 0,6 м при наличии у этих панелей сплошных или сетчатых ограждений.
V-4-9. Кабины кранов, работающих в условиях низких температур, должны быть снабжены электрическими печами. Печи должны присоединяться к электрической сети таким образом, чтобы они отключались одновременно с краном.
Конструкция электрической печи и ее установка должны отвечать требованиям пожарной безопасности и техники безопасности.
V-4-10. В пролетах, где на общих подкрановых путях работают два или больше кранов, для каждого из них должен быть предусмотрен свой "ремонтный загон" - место, где кран должен устанавливаться на время ремонта. Ремонтный загон должен быть совмещен с местом устройства площадки для посадки на кран обслуживающего персонала.
Допускается совмещение ремонтных загонов двух или более кранов, если оно не приводит к недопустимому ограничению технологического процесса во время вынужденного ремонта любого крана.
V-4-11. Участок главных крановых троллей в пределах ремонтного загона при помощи изолированных стыков должен быть электрически изолирован от продолжения тех же троллей и соединен с ними посредством рубильников таким образом, чтобы во время нормальной работы этот участок мог быть включен под напряжение, а при останове крана на ремонт - надежно отключен и заземлен.
Изоляция стыков должна быть выполнена в виде воздушного зазора, ширина которого зависит от конструкции токосъемного устройства, но должна быть при напряжении до 500 в не менее 50 мм. Ширина токосъемного устройства должна быть такова, чтобы при нормальной работе крана исключить перерывы в подаче напряжения и избежать неожиданного его останова во время пересечения токоприемником изолированных стыков троллей.
Рубильник, служащий для соединения троллей, должен иметь приспособление для запирания на замок в отключенном положении.
V-4-12. Участок троллей каждого из ремонтных загонов, расположенных у торцов кранового пролета, должен быть оборудован одним изолированным стыком и соответственно одним разъединяющим аппаратом.
Участок троллей каждого из ремонтных загонов, расположенных в середине пролета, должен быть оборудован двумя изолированными стыками (по одному с каждой стороны) и тремя разъединяющими аппаратами, включенными таким образом, чтобы возможно было осуществлять непрерывное питание троллей, минуя отключенный ремонтный участок, а также отключать отдельно как участок ремонтного загона, так и участки (секции) троллей, расположенные по обе его стороны,
V-4-13. Длина участка троллей в пределах ремонтного загона должна быть не менее ширины моста крана плюс 2 м - для участка с одним изоляционным стыком и плюс 4 м - для участка с двумя изоляционными стыками.
V-4-14. На каждой секции главных троллей, а также на участках этих троллей в пределах каждого ремонтного загона должна быть предусмотрена возможность установки перемычки, закорачивающей между собой и заземляющей все фазы (полюсы) на период осмотра и ремонта самих троллей или ремонта крана.
V-4-15. Испытание электрооборудования кранов и приемка его в эксплуатацию должны производиться в соответствии с требованиями гл. I-8.
V-4-16. Голые троллейные проводники на кранах должны выполняться в соответствии с требованиями гл. II-2, а также требованиями настоящих Правил.
V-4-17 <*>. Голые троллейные проводники на кранах должны выполняться из стали; применение меди для крановых троллейных проводников запрещается.
--------------------------------
<*> Настоящая редакция параграфа принята решением N Э-14/60 от 23 июня 1960 г. по согласованию с Госстроем СССР.
V-4-18. Крепление троллейных проводников может быть жестким и гибким; они могут также подвешиваться на тросах и располагаться в коробах или каналах.
На троллейных проводниках, выполненных из стали жесткого профиля (уголок, швеллер, рельс и т.д.), должны быть предусмотрены устройства для компенсации линейных изменений от температуры и осадки зданий.
V-4-19. Расстояния между местами крепления троллейных проводников должны быть такими, чтобы была исключена возможность замыкания их между собой и на заземленные части, а также с учетом допустимой стрелы провеса, а на открытом воздухе, кроме того, с учетом отклонения проводников под действием ветра.
V-4-20. При креплении троллейных проводников всех видов напряжением до 500 в на кранах, установленных как внутри помещений, так и на открытом воздухе, расстояния в свету между любыми токоведущими частями этих проводников, а также между ними и конструкциями, не изолированными от земли, должны быть не менее 30 мм для неподвижных деталей и 15 мм - для деталей, движущихся друг относительно друга. При напряжении выше 500 в указанные расстояния должны быть не менее 200 и 125 мм соответственно.
Указанные расстояния должны быть обеспечены при всех возможных передвижениях крана, его грузовой тележки и т.п.
При расположении троллеев на деревянных конструкциях последние должны быть защищены от загорания при искрении троллеев.
V-4-21. Расстояния от троллейных проводников до уровня пола или земли должны быть не менее: при напряжении до 500 в - 3,5 м, а в проезжей части - не менее 6 м; при напряжении выше 500 в - во всех случаях не менее 7 м. Уменьшение указанных расстояний допускается при условии ограждения троллейных проводников (см. V-4-25 - V-4-27).
V-4-22. При прокладке троллейных проводников в полу в каналах, закрытых бетонными плитами или металлическими листами, а также в коробах, расположенных на высоте менее 3,5 м, зазор для перемещения кронштейна с токоприемниками не должен находиться в одной вертикальной плоскости с троллейными проводниками.
Короба для троллейных проводников должны быть выполнены в соответствии с требованиями, приведенными в гл. II-1.
В каналах, расположенных в полу, должен быть обеспечен отвод почвенных и технологических вод в соответствии с II-3-114.
V-4-23. Гибкий шланговый кабель, используемый в качестве троллейных проводников, в местах, где возможно его повреждение, должен быть соответствующим образом защищен.
Выбор конструкции кабеля должен производиться с учетом условий его работы и возможных механических воздействий.
V-4-24. Главные троллейные проводники должны размещаться со стороны, противоположной расположению кабины мостового крана. Исключение допускается в случаях, когда троллейные проводники недоступны для случайного к ним прикосновения из кабины, с посадочной площадки и с лестницы.
V-4-25. Троллейные проводники вдоль подкранового пути должны быть недоступны для случайного к ним прикосновения с моста крана, посадочных площадок и т.п., что обеспечивается соответствующим их расположением или при помощи специального защитного покрытия. На троллейные проводники, установленные в пределах крана, это требование не распространяется.
V-4-26. Троллейные проводники, расположенные между фермами крана, должны быть защищены от возможности соприкосновения с ними канатов.
V-4-27. Троллейные проводники, расположенные на кране, и токоприемники в случае отсутствия автоматического устройства для снятия напряжения с них должны быть ограждены.
V-4-28. В районах, где на открытом воздухе возможно образование на троллейных проводниках гололеда, рекомендуется предусматривать мероприятия для предупреждения или устранения гололеда (см. II-5-19).
V-4-29. Линия, питающая троллейные проводники напряжением до 500 в, проложенные вдоль подкранового пути, должна быть снабжена выключателем закрытого типа, рассчитанным на отключение рабочего тока кранов, установленных в одном пролете.
Выключатель должен быть установлен в доступном для отключения месте и отключать троллейные проводники только одного пролета.
При секционированных троллеях допускается посекционное отключение с принятием мер от возможности попадания напряжения на отключенную секцию от секций, находящихся под напряжением.
Выключатель, а при дистанционном управлении - кнопка должны иметь приспособление для запора на замок в отключенном положении, а также указатель положения: "включено", "отключено".
V-4-30. При секционировании главных троллейных проводников каждая секция должна быть снабжена световой сигнализацией. Допускается непосредственное присоединение к троллейным проводникам сигнализаторов, в которых лампы светятся при наличии напряжения на этих проводниках и гаснут с исчезновением напряжения.
При этом, однако, сигнализаторы должны иметь число ламп, равное числу фаз (полюсов) троллей - по одной светящейся лампе, включенной на каждую фазу. Для обеспечения долговечности ламп должны быть приняты меры (например, включение добавочных сопротивлений), обеспечивающие в нормальных условиях снижение напряжения на их зажимах на 10% номинального напряжения.
V-4-31. При напряжении троллейных проводников выше 500 в конструкция токоприемников крана должна допускать возможность разъединения их с троллейными проводниками, при этом разъединитель перед трансформатором может не устанавливаться.
Привод токоприемников должен иметь приспособление для запора на замок в отключенном положении, а также указатель положения: "включено", "отключено".
V-4-32. Площадка для установки токоприемников напряжением выше 500 в должна иметь ограждение с блокировкой, обеспечивающей возможность доступа на площадку лишь после разъединения троллейных проводников и токоприемников.
V-4-33. Расстояние от троллейных проводников напряжением выше 500 в по вертикали до площадки (см. V-4-32) должно быть не менее 3 м, а по горизонтали до крана - не менее 1,5 м.
При меньших расстояниях троллейные проводники должны быть ограждены сеткой.
V-4-34. Присоединение посторонних электроприемников к троллейным проводникам магнитных кранов, а также к таким кранам, где исчезновение напряжения может привести к аварии, запрещается.
V-4-35. Троллейные проводники напряжением выше 500 в должны быть защищены от атмосферных перенапряжений и заземлены в соответствии с требованиями, приведенными в гл. II-5.
V-4-36. Электропроводка на кранах должна выполняться в соответствии с требованиями, приведенными в гл. II-1, а также с настоящими требованиями.
V-4-37 <*>. Электропроводка на кранах всех типов может выполняться проводами и кабелями как с медными, так и с алюминиевыми жилами.
--------------------------------
<*> Настоящая редакция параграфа принята решением N Э-14/60 от 23 июня 1960 г. по согласованию с Госстроем СССР.
Сечения жил кабелей и проводов вторичных цепей должны быть не менее 2,5 кв. мм - для медных жил и 4 кв. мм - для алюминиевых жил. В цепях управления для присоединения командоаппаратов, а также в цепях телеуправления, связи и телевидения допускается применение гибких проводов сечением не менее 1,5 и 2,5 кв. мм соответственно, при этом провода не должны нести механической нагрузки.
Электропроводка вторичных цепей на кранах металлургических цехов, работающих с жидким или горячим металлом (разливочные, заливочные, краны нагревательных колодцев, завалочные краны), быстроходных кранах (уборочные, перегружатели) должны выполняться проводами и кабелями с медными жилами.
Силовые цепи на всех кранах разрешается выполнять многожильными алюминиевыми проводами и кабелями с сечением жил не менее 16 кв. мм. Однопроволочные алюминиевые провода в силовых цепях кранов не допускаются.
V-4-38. Определение допустимых длительных нагрузок на провода и кабели, а также выбор их сечений должны производиться в соответствии с гл. I-3.
V-4-39. Отклонение напряжения на зажимах электродвигателей и в цепях управления механизмами крана при всех режимах работы электрооборудования крана должно быть не более 15% номинального.
V-4-40. Провода всех цепей должны иметь маркировку.
V-4-41. Путевые выключатели кранов и подъемных механизмов должны автоматически отключать соответствующий электродвигатель или все электродвигатели в следующих случаях:
1. При переходе предельных положений крюком, грейфером, стрелой и пр. независимо от скорости их движения.
2. При подходе к концу пути кранов мостового типа и передвижных консольных и их грузовых тележек, если скорость их движения более 30 м/мин.; у башенных и портальных кранов установка концевых выключателей должна производиться вне зависимости от скорости их передвижения.
3. При подходе одного моста крана к другому на такое расстояние, при котором отключение электродвигателя вполне надежно, предотвращает их столкновение при движении по инерции.
V-4-42. Перегрузочные мосты с бестрансмиссионным приводом, имеющие одну жесткую, а другую гибкую (плоскую) опоры, должны быть снабжены ограничителем перекоса автоматического действия.
Необходимость установки ограничителя перекоса на других кранах мостового типа, имеющих бестрансмиссионный привод, должна быть определена при проектировании крана в зависимости от его конструктивной схемы и пространственной жесткости.
V-4-43. Краны (кроме мостовых), работающие на открытом воздухе и перемещающиеся по рельсовым путям, кроме тормоза механизма передвижения, должны иметь противоугонные устройства с ручным приводом или машинным приводом автоматического или принудительного действия.
Мостовые краны, работающие на открытом воздухе, могут не иметь противоугонных устройств, если тормоз обеспечивает удержание крана (без груза) в неподвижном состоянии.
V-4-44. В цепях управления и автоматики допускается применение напряжения до 500 в (см. также III-4-2).
V-4-45. Питание электродвигателей электроталей и электрооборудования стрелки монорельсовой тележки должно включаться общим аппаратом.
V-4-46. Осуществление пуска крана после останова, перерыва в подаче электроэнергии или закрытия крышки люка должно быть возможным только с места управления краном при обязательной предварительной установке рукояток или маховичков всех контроллеров в нулевое положение.
Устройство для автоматического отключения троллейных проводников на мосту должно быть связано не только с выходом на мост из кабины, но и разъемной частью перил (дверью) у концевой балки крана в месте входа на мост, если вход на кран через мост допускается правилами Госгортехнадзора.
Если питание тележки крана производится при помощи гибкого кабеля, предусматривать указанное устройство на люке, двери или лестнице крана не требуется.
V-4-47. Поворотные краны с расположением кабины на вращающейся части в случае возможности зажатия людей между поворотной и неповоротной частями крана должны иметь автоматическое устройство, отключающее электродвигатель механизма вращения.
V-4-48. В случае питания цепей управления независимо от цепи электродвигателя должно быть обеспечено автоматическое отключение их при перерыве питания электродвигателя.
Должна быть предусмотрена также защита от самозапуска электродвигателей при исчезновении напряжения на линии, питающей кран.
V-4-49. Грузоподъемные машины, управляемые из кабины или пульта управления (при дистанционном управлении), а также деррик-краны должны быть снабжены звуковым сигнальным прибором, хорошо слышимым в местах подъема и опускания груза.
Электрические сигнальные приборы при отключении электрооборудования должны оставаться включенными.
V-4-50. Контакты приборов и аппаратов, установленных для обеспечения безопасности, должны работать только на разрыв цепей.
V-4-51. Пусковые аппараты ручного управления (контроллеры, рубильники), применяемые на грузоподъемных машинах, управляемых с пола, должны иметь устройство для самовозврата в нулевое положение. При использовании в этих случаях контакторов удержание их во включенном положении должно быть возможно только при постоянном нажатии на пусковую кнопку.
V-4-52. Защита электродвигателей должна выполняться в соответствии с требованиями, приведенными в гл. III-1 и V-3, при этом в сетях с заземленной нейтралью защиту следует предусматривать на трех фазах.
V-4-53. В сетях с глухозаземленной нейтралью для питания цепей управления и освещения допускается использование в качестве нулевого рабочего провода металлических конструкций крана в соответствии с требованиями, приведенными в II-1-27.
V-4-54. Кабины управления кранами, аппаратные кабины и кабины, где установлены механизмы, должны иметь электрическое освещение, выполненное таким образом, чтобы при отключении электрооборудования, установленного на кране, освещение оставалось включенным.
V-4-55. Напряжение на светильниках для рабочего освещения в кабине, на мосту и на фермах крана не должно превышать 220 в.
Допускается включать светильники в силовую сеть, соединяя их в звезду - при напряжении 380 в переменного тока или последовательно - при напряжении 500 в постоянного тока. При большем напряжении силовой сети питание светильников крана должно выполняться от понизительных трансформаторов.
Для освещения места работы крана последний должен быть снабжен осветительными приборами (прожекторами, фонарями).
V-4-56. Для светильников ремонтного освещения должно применяться напряжение не выше 36 в с питанием от трансформатора или аккумулятора, при этом должны быть выполнены требования, приведенные в VI-2-34.
V-4-57. Конструктивные части машин и аппаратов, а также металлические конструкции, могущие оказаться под напряжением вследствие повреждения изоляции, должны быть заземлены в соответствии с гл. I-7. При питании от троллейных проводников заземление считается достаточным, если корпуса электроприемников присоединены к металлическим конструкциям крана.
Во всех случаях стыки рельсов должны быть надежно соединены (сваркой, приваркой перемычек достаточного сечения, приваркой к металлическим подкрановым балкам), образуя при этом непрерывную электрическую цепь.
При установке кранов на открытом воздухе рельсы подкранового пути, кроме того, должны быть соединены между собой и присоединены к заземлителям.
При питании крана кабелем заземление выполняется в соответствии с требованиями, приведенными в I-7-85.
V-4-58. При управлении с пола корпуса кнопочных аппаратов управления должны быть выполнены из изоляционного материала либо заземлены не менее чем двумя проводниками. В качестве одного из заземляющих проводников может быть использован тросик, присоединенный к корпусу кнопочного аппарата.
ЭЛЕКТРООБОРУДОВАНИЕ ЛИФТОВ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС в декабре 1958 г.; внесены изменения Союзглавэнерго решением N Э-4/61 от 17 февраля 1961 г.
V-5-1. Настоящая глава Правил распространяется на электрооборудование лифтов (подъемников) напряжением до 500 в, грузоподъемностью 50 кГ и более, устанавливаемых в жилых и общественных зданиях, в промышленных предприятиях и других сооружениях.
В остальном лифты (подъемники) должны отвечать требованиям действующих "Правил устройства и безопасности эксплуатации лифтов" Госгортехнадзора.
Настоящие Правила не распространяются на лифты (подъемники), устанавливаемые во взрывоопасных помещениях, и на лифты (подъемники) специального назначения (рудничные, судовые, скиповые и т.п.).
V-5-2. Лифтом (подъемником) настоящими Правилами называется подъемное устройство, предназначенное для перемещения людей или груза в кабине или на платформе, движущихся в неподвижных вертикальных направляющих при помощи подъемного механизма, приводимого в действие электродвигателем непосредственно или через редуктор, связанный с ним жесткой или упругой муфтой.
V-5-3. Напряжение силовых электрических цепей в машинных помещениях должно быть не выше 1000 в в кабинах, шахтах и на этажных площадках - не выше 380 в, а для цепей управления, освещения и сигнализации во всех помещениях не выше 220 в (допускается использование фазы и нуля сети 380/220 в).
При использовании фазы и нулевого провода должны быть соблюдены следующие требования:
1. Питание цепей управления, освещения и сигнализации должно производиться от одной фазы.
2. Один конец катушки аппаратов должен быть наглухо присоединен к нулевому проводу.
Напряжение цепей питания переносных ламп должно быть не выше 36 в.
Применение автотрансформаторов с целью понижения напряжения не допускается.
V-5-4. Уровень помех радиоприему от электрических машин, аппаратов и электропроводки, входящих в комплект электрооборудования лифта (подъемника), не должен превышать величин, установленных действующими положениями Министерства связи СССР.
V-5-5. В машинном помещении должна находиться принципиальная схема лифта (подъемника) с маркировкой проводов.
V-5-6. Электропроводка в машинном помещении, шахте лифта (подъемника) и кабине должна соответствовать требованиям глав II-1 и III-4, а также следующим требованиям:
1. Электропроводка должна выполняться изолированными проводами или кабелями с резиновой или равноценной ей изоляцией; применение силовых и контрольных кабелей с изоляцией из пропитанной кабельной бумаги не допускается.
2. Сечения жил кабелей и проводов должны быть не менее 1,5 кв. мм - для медных жил и не менее 2,5 кв. мм - для алюминиевых жил. На участках цепей управления от этажных рядов зажимов и рядов зажимов на кабине лифта до аппаратов, обеспечивающих безопасность пользования лифтом и подверженных постоянным ударам или вибрациям (этажные переключатели, дверные контакты, выключатели предохранительных устройств и т.п.), должны применяться провода с медными жилами.
3. Монтаж панелей, аппаратов и их присоединений к рядам зажимов может производиться проводами или кабелями с медными многопроволочными жилами сечением не менее 0,5 кв. мм.
4. Концы всех проводов должны иметь маркировку согласно проекту.
V-5-7. Токоподвод к кабине должен выполняться гибким многожильным кабелем или гибкими многопроволочными проводами, заключенными в общий резиновый шланг. При этом должен быть предусмотрен резерв в количестве не менее двух жил в каждом кабеле или двух проводов из числа заключенных в общий шланг.
Кабели и шланги должны быть рассчитаны на восприятие собственного веса. Допускается их усиление путем крепления к несущему стальному тросу.
V-5-8. Кабели и шланги токоподвода должны быть размещены и укреплены таким образом, чтобы при движении кабины они не приходили в соприкосновение с находящимися в шахте конструкциями, стенами и канатами.
При применении для токоподвода нескольких кабелей или шлангов рекомендуется скреплять их между собой.
V-5-9. Размещение вращающихся машин в машинном помещении должно производиться согласно гл. V-1.
Для электродвигателя лебедки допускается уменьшить по сравнению с требованиями гл. V-1 проход обслуживания не более чем с двух сторон до 500 мм.
V-5-10. Проходы обслуживания для щита управления в отступление от требований гл. IV-1 должны приниматься следующих размеров:
1. Ширина (в свету) прохода обслуживания как с лицевой, так и с задней стороны щита управления должна быть не менее 750 мм; при ширине щита управления не более 750 мм и доступности к задней стороне щита с двух сторон расстояние между выступающими частями задней стороны щита и стеной машинного помещения допускается уменьшить до 200 мм.
2. Расстояние между неогражденными голыми токоведущими частями, расположенными на доступной высоте (менее 2 м от пола) по одну сторону прохода и противоположной стеной или оборудованием, не имеющим неогражденных токоведущих частей, должно быть не менее 750 мм.
3. Расстояние между неогражденными токоведущими частями, расположенными на доступной высоте по обе стороны прохода, должно быть не менее 1,2 м.
V-5-11. В машинном помещении непосредственно у входа должен быть установлен вводной рубильник (вводное устройство) для снятия напряжения со всей лифтовой установки.
V-5-12. У входа в машинное помещение должна быть предусмотрена свободная площадь размером не менее 1 кв. м.
V-5-13. Силовые цепи и цепи управления лифта должны быть снабжены защитой от коротких замыканий, действующей без выдержки времени. Эта защита должна отключать цепи управления при коротком замыкании в наиболее удаленной точке этой цепи. Лифты (подъемники) с индивидуальными преобразовательными агрегатами, кроме того, должны иметь защиту от длительной перегрузки приводного электродвигателя преобразовательного агрегата.
V-5-14. Кабина и шахта при сплошном ее ограждении для лифтов (подъемников) всех типов, за исключением малых грузовых, а также машинное помещение, помещение верхних блоков, площадки перед дверями шахты, проходы и коридоры, ведущие к лифту, к машинному помещению, к помещению верхних блоков и к приямку, должны быть оборудованы стационарным электрическим освещением. Питание электрического освещения, кроме освещения кабины, должно производиться от осветительной сети здания.
Освещение глухих шахт подъемников с автоматическими дверями допускается выполнять путем установки одной лампы на кабине и одной лампы под кабиной подъемника.
Освещенность в шахтах должна приниматься не менее 5 лк.
В остекленных или ограждаемых сетками шахтах выполнение стационарного освещения является не обязательным, если наружное освещение обеспечивает достаточную освещенность внутри шахты.
V-5-15. В машинном помещении, в помещении верхних блоков и на крыше кабины должно быть установлено не менее чем по одной штепсельной розетке для переносной лампы напряжением не выше 36 в.
V-5-16. Лампы освещения кабины, шахты, машинного помещения и помещения верхних блоков при питании освещения от силовой цепи электродвигателя должны быть включены в сеть до главного рубильника или автомата электродвигателя лифта (подъемника).
При наличии в кабине резервного освещения напряжением до 36 в допускается включать основное освещение кабины после вводного рубильника или автомата.
V-5-17. Выключатель для включения освещения кабины и шахты должен устанавливаться в машинном помещении. Освещение кабины пассажирского лифта с подвижным полом допускается выполнять таким образом, чтобы оно включалось при открытии двери шахты и отключалось после выхода из кабины всех пассажиров и закрытия дверей шахты.
Допускается также использовать для включения освещения кабины переключатель, предназначенный для дистанционного включения лифта в работу. При этом освещение кабины должно включаться одновременно с включением лифта в работу. Этот переключатель должен устанавливаться в запертом шкафу на основном посадочном этаже.
V-5-18. Заземление лифтов (подъемников) должно отвечать требованиям гл. I-7, а также следующим требованиям:
1. Заземление электрических машин и аппаратов, установленных на звуко- и виброизоляционных опорах, должно быть выполнено гибким проводом.
2. Для заземления кабины следует использовать одну из жил кабеля или один из проводов токоподвода. Рекомендуется использовать в качестве дополнительного заземляющего проводника экранирующие оболочки и несущие тросы кабелей, а также стальные несущие тросы кабины.
3. Металлические направляющие кабины и противовеса, а также металлические конструкции ограждения шахты должны быть заземлены.
КОНДЕНСАТОРНЫЕ УСТАНОВКИ
--------------------------------
<*> Утверждена Союзглавэнерго по согласованию с Госстроем СССР 29 апреля 1960 г.
V-6-1. Настоящая глава Правил распространяется на конденсаторные установки (вне зависимости от количества конденсаторов) напряжением до 220 кв, присоединяемые параллельно индуктивным элементам электрических систем переменного тока частотой 50 гц и предназначенные для повышения коэффициента мощности электроустановок, регулирования напряжения и т.п.
Правила не распространяются на конденсаторные установки для продольной компенсации и фильтровые.
Конденсаторные установки в зависимости от напряжения должны также удовлетворять соответственно требованиям гл. IV-1 и IV-2.
V-6-2. Конденсаторной установкой называется электроустановка, состоящая из конденсаторов и относящегося к ней вспомогательного электрооборудования (выключателей, разъединителей, разрядных сопротивлений и т.п.).
Конденсаторная установка может состоять из одной или нескольких конденсаторных батарей или из одного или нескольких отдельно установленных конденсаторов, присоединенных к сборным шинам через отдельные коммутационные аппараты.
V-6-3. Конденсаторной батареей называется совокупность двух или более конденсаторов, соединенных электрически между собой.
Секцией конденсаторной батареи называется часть батареи, снабженная выключателем или разъединителем, служащим для отключения только одной этой секции от остальной части батареи (под напряжением или после отключения всей батареи в целом).
V-6-4. Конденсаторные установки могут присоединяться к сети через отдельный аппарат управления, предназначенный для включения и отключения только конденсаторов, или через общий аппарат управления с силовым трансформатором, асинхронным электродвигателем или другим электроприемником. Обе эти схемы могут применяться при любом напряжении конденсаторной установки.
V-6-5. В трехфазных батареях однофазные конденсаторы соединяются в треугольник или звезду. Может применяться также последовательное или параллельно-последовательное соединение однофазных конденсаторов в каждой фазе трехфазной батареи.
V-6-6. В случае включения конденсаторной батареи параллельно другой батарее при малом индуктивном сопротивлении между ними (например, на одну и ту же систему шин) выключатель батареи должен быть проверен по гарантированному заводом амплитудному значению тока включения.
При необходимости должны быть приняты меры по снижению толчка тока в момент включения при помощи индуктивных или активных сопротивлений в цепи батареи.
V-6-7. При делении конденсаторной батареи на секции разъединители секции должны быть снабжены блокировкой с выключателем батареи.
V-6-8. Для достижения наиболее экономичного режима работы электрических сетей следует применять автоматическое регулирование мощности конденсаторной установки путем включения и отключения ее в целом или отдельных секций.
Схемы соединения конденсаторов, предусматривающие форсировку мощности установки с подачей повышенного напряжения на конденсаторы, и параметры последних должны в каждом отдельном случае согласовываться с заводом-изготовителем.
V-6-9. В конденсаторных установках напряжением выше 1000 в разрядные сопротивления должны быть постоянно присоединены к конденсаторам; поэтому в цепи между сопротивлениями и конденсаторами не должно быть коммутационных аппаратов.
Для конденсаторных установок напряжением до 1000 в рекомендуется в целях экономии электроэнергии работа без постоянно присоединенных разрядных сопротивлений с автоматическим присоединением последних в момент отключения конденсаторов.
В случаях, когда для секционирования конденсаторной батареи применены коммутационные аппараты, производящие отключение отдельных ее секций под напряжением, на каждой секции должен быть установлен отдельный комплект разрядных сопротивлений.
V-6-10. Для конденсаторных установок в качестве разрядных сопротивлений могут применяться:
1. Трансформаторы напряжения или индуктивные сопротивления - для конденсаторных установок напряжением выше 1000 в.
2. Активные или индуктивные сопротивления - для конденсаторных установок напряжением до 1000 в.
V-6-11. Токоведущие части конденсаторной установки должны допускать по нагреву длительное прохождение тока, составляющего 130% значения, найденного по номинальной мощности и номинальному напряжению соответствующих конденсаторов.
Контакты шин конденсаторов должны отвечать требованиям, приведенным в IV-2-22.
V-6-12. Конденсаторные установки в целом должны иметь защиту от токов короткого замыкания, действующую на отключение без выдержки времени.
V-6-13. Независимо от защиты всей конденсаторной установки в целом в батареях с параллельным соединением конденсаторов последние должны снабжаться групповой защитой от токов короткого замыкания при помощи плавких предохранителей, причем число конденсаторов в одной группе должно быть не менее пяти и номинальный ток одной группы - не более 100 а.
Групповая защита не требуется, если конденсаторы снабжены встроенной индивидуальной защитой секций.
В любом случае предохранители должны обеспечивать надежное отключение при наименьших и наибольших величинах тока короткого замыкания в данной точке сети.
Для защиты конденсаторов напряжением выше 1000 в должны применяться предохранители, ограничивающие ток короткого замыкания.
V-6-14. В случаях, когда возможна перегрузка конденсаторов высшими гармониками тока вследствие непосредственной близости мощных ртутно-выпрямительных подстанций, должна быть предусмотрена релейная защита конденсаторной установки, отключающая ее с выдержкой времени при действующем значении тока, превышающем 130% номинального тока.
V-6-15. В случаях, когда известно, что уровень напряжения сети в месте присоединения конденсаторной установки будет временами при включенных конденсаторах превышать 110% номинального напряжения установки, следует предусматривать защиту, отключающую установку при указанном повышении напряжения и работающую с выдержкой времени 3 - 5 мин., а также обратное автоматическое включение конденсаторной установки после восстановления первоначального уровня напряжения.
V-6-16. Защита конденсаторных установок от грозовых перенапряжений должна предусматриваться в тех же случаях и теми же средствами, какие предусмотрены в гл. IV-2.
V-6-17. Равенство емкостей всех трех фаз конденсаторной установки должно контролироваться посредством трех амперметров, указывающих ток в каждой фазе присоединения батареи.
Конденсаторные установки мощностью до 400 квар допускается снабжать только одним амперметром.
V-6-18. Реактивная энергия, выработанная конденсаторами, должна учитываться согласно требованиям, приведенным в гл. I-5.
V-6-19. Конденсаторные установки с общим количеством масла в одной установке более 600 кг должны быть расположены в отдельном помещении с выходом наружу или в общее помещение, отвечающем в отношении огнестойкости требованиям, приведенным в IV-2-87.
Конденсаторные установки с общим количеством масла до 600 кг в каждой могут размещаться в помещениях щитов управления и распределительных устройств напряжением до и выше 1000 в, а также в основных и вспомогательных помещениях производств, отнесенных к категориям Г и Д в соответствии с противопожарными требованиями Строительных Норм и Правил (СНиП).
V-6-20. При расположении внутри помещения конденсаторной установки напряжением выше 1000 в с общим количеством масла более 600 кг под установкой должен быть устроен маслоприемник, рассчитанный на 20% общего количества масла во всех конденсаторах и выполненный в соответствии с требованиями, приведенными в IV-2-119.
При наружной установке устройство маслоприемников под конденсаторами не требуется.
V-6-21. Конденсаторы, предназначенные для внутренней установки, допускается применять для наружных установок в стационарных или передвижных металлических шкафах.
V-6-22. При наружной установке расстояния от конденсаторных установок до другого оборудования, а также противопожарные разрывы от них до зданий и сооружений должны приниматься по IV-2-74.
V-6-23. Температура окружающего конденсаторы воздуха не должна выходить за верхний и нижний пределы, установленные ГОСТ или техническими условиями на конденсаторы соответствующего типа.
Помещение или шкафы конденсаторной батареи должны иметь отдельную систему естественной вентиляции; если последняя не обеспечивает снижение температуры воздуха в помещении до уровня наибольшей допустимой, необходимо применять искусственную вентиляцию.
V-6-24. В одном помещении с конденсаторами допускается установка относящихся к ним разрядных сопротивлений, разъединителей, выключателей нагрузки, малообъемных выключателей и измерительных трансформаторов.
V-6-25. При секционировании конденсаторных батарей рекомендуется располагать секции таким образом, чтобы была обеспечена безопасность работ на каждой из них при включенных остальных секциях.
V-6-26. Присоединение шин к выводным изоляторам конденсаторов необходимо выполнять таким образом, чтобы колебания температуры не вызывали изгибающих усилий в изоляторах.
V-6-27. Конструкции, на которых устанавливаются конденсаторы, должны выполняться из несгораемых материалов.
ЭЛЕКТРИЧЕСКОЕ ОСВЕЩЕНИЕ
ОБЩАЯ ЧАСТЬ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС по согласованию с ГУПО МВД СССР в сентябре 1958 г. Внесены изменения Союзглавэнерго по согласованию с Госгортехнадзором РСФСР решением N Э-9/61 от 7 апреля 1961 г. и Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР по согласованию с Госстроем СССР 5 августа 1963 г.
VI-1-1. Настоящий раздел Правил распространяется на устройства электрического освещения промышленных зданий, помещений и сооружений, жилых и общественных зданий, открытых пространств и улиц, а также на рекламное освещение.
Электрическое освещение специальных установок, кроме требований настоящей главы, должно удовлетворять также требованиям соответствующих глав разд. VII.
VI-1-2. Нормы освещенности, приведенные в настоящих Правилах, соответствуют Строительным Нормам и Правилам (СНиП); нормы освещенности уличного освещения - "Указаниям по проектированию уличного освещения" (СН 278-64) Государственного комитета по гражданскому строительству и архитектуре при Госстрое СССР.
VI-1-3. В отношении устройств уличного освещения населенные места городского типа разделяются на следующие категории:
I категория - столицы союзных республик, города республиканского значения и приравненные к ним, имеющие важное промышленное и экономическое значение, а также курортные и портовые города всесоюзного значения.
II категория - города краевые и областные, столицы автономных республик и приравненные к ним города, а также города районного значения, расположенные севернее 65° северной широты.
III категория - города районного значения.
IV категория - прочие населенные пункты городского типа.
VI-1-4. Различаются следующие системы освещения:
1. Общее освещение, служащее для освещения какого-либо помещения или части помещения как с одинаковой освещенностью (при равномерном освещении), так и с различной освещенностью (при общем локализованном освещении).
2. Местное освещение (стационарное или переносное), служащее для освещения только рабочих поверхностей.
3. Комбинированное освещение, представляющее совокупность общего и местного освещения.
1. Рабочее освещение, служащее для обеспечения надлежащих условий видения при нормальной работе устройства электрического освещения.
Разновидностью рабочего освещения является охранное освещение, служащее для обеспечения условий видения вдоль границ охраняемой территории.
2. Аварийное освещение для продолжения работы, служащее для обеспечения при аварийном погасании рабочего освещения условий видения, достаточных для временного продолжения деятельности персонала.
3. Аварийное освещение для эвакуации, служащее для обеспечения при аварийном погасании рабочего освещения условий видения, достаточных для безопасного выхода из помещения.
VI-1-6. Электрические светильники с точки зрения защиты от проникновения в них паров, пыли и т.п. разделяются на следующие типы:
1. Открытые, в которых лампа не отделена от внешней среды.
2. Защищенные, в которых лампа и патрон отделены от внешней среды оболочкой, укрепленной таким образом, чтобы не препятствовать обмену воздуха между внутренней полостью светильника и внешней средой.
3. Влагозащищенные, корпус и патрон которых противостоят воздействию влаги и обеспечивают сохранность изоляции введенных в светильник проводов.
4. Закрытые, имеющие оболочку, уплотненную таким образом, что она не допускает проникновения пыли в полость расположения лампы и патрона. Если уплотнение оболочки не допускает проникновения тонкой пыли в полость расположения лампы и патрона, исполнение светильника называется пыленепроницаемым.
5. Взрывозащищенные (см. VII-3-14).
6. Специального назначения, удовлетворяющие тем или иным специальным требованиям (например, пригодность для работы под водой и т.п.).
VI-1-7. Для электрического освещения должны применяться источники света со спектральным составом, близким к белому. Цветные источники света и цветные светофильтры могут применяться для рекламного или иллюминационного освещения, для повышения цветовых контрастов, а также при работе со светочувствительными материалами и в других подобных случаях.
VI-1-8. Люминесцентные лампы следует применять преимущественно:
1. В помещениях, где необходимо различение цветовых оттенков.
2. В помещениях, где необходимо создание особо благоприятных условий для работы глаз (помещения с напряженными и точными зрительными работами, учебные помещения и т.п.).
3. В производственных помещениях, не имеющих естественного освещения, или там, где оно не соответствует нормам, и предназначенных для постоянного пребывания людей.
4. Для архитектурно-художественного освещения.
VI-1-9. При отсутствии специальных требований к цветопередаче должны, как правило, применяться люминесцентные лампы со спектральными характеристиками, обладающие наибольшей световой отдачей. В помещениях для работы следует использовать преимущественно лампы с более холодными, а в помещениях для отдыха - с более теплыми оттенками света. При этом следует выбирать лампы, как правило, с наибольшим световым потоком, пригодные для данных условий работы.
Не рекомендуется применение дуговых ртутных ламп (типа ДРЛ) в случаях, когда объектами различения являются цветные поверхности или лица людей.
VI-1-10. В пределах одного помещения допускается применение источников света с различным спектром (например, лампы накаливания и люминесцентные лампы). При этом в помещениях для работы рекомендуется ограничивать возможность появления на рабочих поверхностях разноцветных теней.
VI-1-11. Люминесцентные лампы допускается применять для аварийного освещения, если во всех режимах питание осуществляется на переменном токе, в одном светильнике для этой цели выделяется не менее двух ламп и температура окружающей среды помещения не менее +10 °C.
При использовании для аварийного освещения люминесцентных ламп следует учитывать, что надежность зажигания и горения ламп обеспечивается при напряжении в сети не ниже 90% номинального.
VI-1-11А. Использование дуговых ртутных ламп (типа ДРЛ) для аварийного освещения запрещается.
В случаях, когда в помещении необходимо аварийное освещение для эвакуации, к групповым щиткам или к групповым линиям аварийного освещения, выполненного лампами накаливания или люминесцентными лампами, допускается присоединение дуговых ртутных ламп (типа ДРЛ) для повышения освещенности до величин, обеспечивающих возможность продолжения работ.
VI-1-12. При освещении люминесцентными лампами должны быть приняты меры для уменьшения пульсаций светового потока, что может быть достигнуто одним из следующих способов:
1. Включением части ламп по схеме опережающего тока (по двухламповой схеме).
2. Включением соседних светильников общего освещения поочередно на разные фазы сети.
3. Включением люминесцентных ламп в многоламповых светильниках на разные фазы сети.
Лампы типа ДРЛ рекомендуется питать трехфазными групповыми линиями, равномерно распределяя лампы между фазами.
Меры по ослаблению пульсаций светового потока могут не приниматься в помещениях с временным пребыванием людей, при условии, что в этих помещениях не будет возникать опасность травматизма по причинам стробоскопических явлений.
VI-1-13. Аварийное освещение для продолжения работы должно устраиваться в помещениях и на открытых пространствах, если погасание рабочего освещения и связанное с этим нарушение нормального обслуживания оборудования и механизмов (прекращение работы или ошибочные действия персонала) может вызвать:
1. Взрыв, пожар, отравление и т.п.
2. Длительное расстройство технологического процесса.
3. Нарушение работы таких объектов, как электростанции, узлы радиопередачи, водоснабжения, теплофикации и т.п.
4. Опасность травматизма в местах большого скопления людей.
Аварийное освещение для продолжения работы должно также устраиваться в операционных блоках, кабинетах неотложной помощи и приемных покоях лечебных учреждений.
VI-1-14. Аварийное освещение для эвакуации должно устраиваться:
1. В производственных помещениях с постоянно работающими в них людьми, если вследствие погасания рабочего освещения и продолжения при этом работы производственного оборудования может возникнуть опасность травматизма при выходе людей из помещений.
2. В производственных помещениях в местах, опасных для прохода людей.
3. В производственных помещениях с числом работающих более 50 чел. независимо от степени опасности травматизма в этих помещениях.
4. В основных проходных помещениях и на лестницах, служащих для эвакуации людей из производственных и общественных зданий, где работают или пребывают более 50 чел.
5. В местах работ на открытых пространствах, если эвакуация работающих связана с повышенной опасностью травматизма.
6. В отдельных помещениях, где одновременно могут находиться более 100 чел. (большие аудитории, зрительные залы театров и кино, красные уголки и т.п.).
7. В детских домах, садах и яслях независимо от числа лиц, пребывающих в здании.
8. На лестницах жилых зданий, имеющих более 5 этажей.
VI-1-15. Выходы из помещений общественного назначения, где могут находиться одновременно более 100 чел., должны иметь световые указатели.
VI-1-16. Для аварийного освещения должны применяться светильники, отличающиеся от светильников рабочего освещения типом или размером, или же на них должны быть нанесены специальные знаки.
VI-1-17. Для освещения производственных помещений, в которых выполняются точные зрительные работы (работы разрядов I, II и III табл. VI-2-2), рекомендуется, как правило, комбинированная система освещения.
Для освещения непроизводственных помещений следует, как правило, применять общее равномерное освещение.
Отступления от настоящих рекомендаций допускаются при наличии технико-экономических обоснований.
VI-1-18. В производственных помещениях со стационарно установленным оборудованием при системе одного общего освещения последнее рекомендуется выполнять локализованным.
VI-1-19. Помимо местного освещения рабочих мест, в помещениях должно устраиваться также и общее освещение, которое должно создавать освещенность по всей площади помещения, соответствующую характеру выполняемых работ (см. VI-2-8).
В помещениях без повышенной опасности (см. I-1-13) указанное напряжение допускается для всех стационарно установленных светильников вне зависимости от высоты их установки.
В помещениях с повышенной опасностью и особо опасных (см. I-1-13) при высоте установки светильников с лампами накаливания над полом менее 2,5 м должны применяться светильники, конструкция которых исключает возможность доступа к лампе без специальных приспособлений, с вводом металлических труб подводящей электропроводки или защитных оболочек кабелей и проводов в светильники, либо должно применяться напряжение не выше 36 в.
<*> Это требование не распространяется на светильники в электропомещениях, а также на светильники, обслуживаемые с кранов или площадок, посещаемых только квалифицированным персоналом. При этом расстояние от светильников до настила моста крана должно быть не менее 1,8 м или светильники должны быть подвешены не ниже нижнего пояса фермы перекрытия, а обслуживание этих светильников с кранов должно выполняться с соблюдением требований техники безопасности.
--------------------------------
<*> Настоящий абзац согласован с Госгортехнадзором РСФСР 7 апреля 1961 г.
Светильники с люминесцентными лампами на напряжения 127 - 220 в допускается устанавливать на высоте менее 2,5 м при условии недоступности их контактных частей для случайных прикосновений.
VI-1-21. Для питания светильников местного стационарного освещения с лампами накаливания должны применяться напряжения: в помещениях без повышенной опасности - не выше 220 в и в помещениях с повышенной опасностью и особо опасных - не выше 36 в.
Допускается, как исключение, напряжение до 220 в для светильников специальной конструкции:
1. Являющихся составной частью аварийного освещения, присоединенного к независимому источнику питания (см. I-2-7).
2. Устанавливаемых в помещениях с повышенной опасностью (но не особо опасных).
Светильники с люминесцентными лампами на напряжение 127 - 220 в допускается применять для местного освещения при условии недоступности их токоведущих частей для случайных прикосновений.
В помещениях сырых, особо сырых, жарких и с химически активной средой применение люминесцентных ламп для местного освещения допускается только в арматуре специальной конструкции.
VI-1-22. Для питания ручных светильников в помещениях с повышенной опасностью и особо опасных должно применяться напряжение не выше 36 в.
При наличии особо неблагоприятных условий, а именно, когда опасность поражения электрическим током усугубляется теснотой, неудобным положением работающего, соприкосновением с большими металлическими хорошо заземленными поверхностями (например, работа в котлах), для питания ручных светильников должно применяться напряжение не выше 12 в.
Переносные светильники, предназначенные для подвешивания, настольные, напольные и т.п. приравниваются при выборе напряжения к светильникам местного освещения.
VI-1-23. При расчете потери напряжения в осветительных сетях следует руководствоваться нижеследующим:
1. Снижение напряжений у наиболее удаленных ламп внутреннего рабочего освещения промышленных предприятий и общественных зданий, а также прожекторных установок наружного освещения должно быть не более 2,5% номинального напряжения ламп, а у наиболее удаленных ламп освещения жилых зданий, аварийного освещения и наружного освещения, выполненного светильниками, не более 5%; наибольшее напряжение у ламп, как правило, должно быть не более 105% номинального напряжения ламп.
2. В сетях напряжением 12 - 36 в допускаются потери напряжения до 10%, считая от выводов низшего напряжения.
VI-1-24. Частота резких изменений напряжения у ламп рабочего освещения при изменениях менее 1,5% не ограничивается; при изменениях 1,5 - 4% она должна быть не более 10 раз в час и при изменениях более 4% - 1 раза в час.
Указанное требование не распространяется на лампы местного освещения, обслуживающие какой-либо определенный механизм, станок и т.п., если резкие изменения напряжения связаны с работой их электродвигателей.
VI-1-25. Светильники аварийного освещения для продолжения работы должны быть присоединены к независимому источнику питания (см. I-2-7).
Светильники аварийного освещения для эвакуации должны быть присоединены к сети, независимой от сети рабочего освещения, начиная от щита подстанции или при наличии только одного ввода (в здание или зону работ на открытом пространстве), начиная от этого ввода.
Допускается питание аварийного освещения от сети рабочего освещения с автоматическим переключением на указанные выше источники питания при аварийных режимах.
В производственных зданиях без окон и фонарей аварийное освещение как для продолжения работы, так и для эвакуации должно питаться от независимого источника питания.
Сети рабочего и аварийного освещения должны быть при этом раздельными, а использование электросиловых сетей для питания общего рабочего или аварийного освещения не допускается.
VI-1-26. Для помещений, в которых постоянно находится обслуживающий персонал или предназначенных для постоянного прохода персонала или сторонних лиц, должна быть обеспечена возможность включения аварийного освещения в течение всего времени, когда включено рабочее освещение, или аварийное освещение должно включаться автоматически при аварийном погасании рабочего освещения.
Допускается, чтобы только часть ламп аварийного освещения была постоянно включена, а остальная часть включалась вручную или автоматически.
VI-1-27. При технической нецелесообразности питания аварийного освещения в соответствии с VI-1-25 допускается применение переносных электрических фонарей с аккумуляторами или сухими элементами.
VI-1-28. Осветительные сети должны быть выполнены в соответствии с требованиями гл. II-1 - II-4, а также дополнительными требованиями, приведенными в VI-3-32 - VI-3-36, VI-4-13 и VI-5-31.
VI-1-29. Защита осветительных сетей должна выполняться в соответствии с требованиями гл. III-1 с дополнениями, приведенными в VI-2-30, VI-2-33, VI-2-34, VI-3-20, VI-4-14, VI-4-15 и VI-5-29.
Аппараты защиты от токов короткого замыкания следует, по возможности, располагать группами в доступных для обслуживания местах.
VI-1-30. Металлические части осветительных устройств, расположенные на открытом воздухе, а также в помещениях сырых, особо сырых и с химически активной средой (см. I-1-13), должны иметь покрытие, предохраняющее их от воздействия окружающей среды.
VI-1-31. Заземление устройств электрического освещения должно выполняться в соответствии с требованиями гл. I-7, а также дополнительными требованиями, приведенными в I-1-43, VI-3-24, VI-3-34, VI-4-13, VI-5-3, VI-5-18, VI-5-25 и VI-5-26.
VI-1-32. Заземление корпусов светильников при заземленной нейтрали следует осуществлять следующим образом:
1. При открытой прокладке проводов - при помощи гибких перемычек между заземляющим контактом светильника и нулевым проводом; соединение перемычек с нулевым проводом следует выполнять на ближайшей к светильнику неподвижной опоре.
2. При прокладке защищенных изолированных проводов, кабелей или изолированных проводов в стальных трубах, введенных в корпус светильника через специальную деталь, - при помощи соединения корпуса светильника с нулевым проводом непосредственно в светильнике.
VI-1-33. Заземление корпусов светильников местного освещения на напряжение выше 36 в должно удовлетворять следующим требованиям:
1. Если между кронштейном и корпусом светильника нет надежного электрического соединения, то оно должно быть осуществлено при помощи специально предназначенного для этой цели проводника.
2. Если заземляющие провода присоединяются не к корпусу светильника, а к металлической конструкции, на которой светильник установлен, то между этой конструкцией, кронштейном и корпусом светильника должно быть надежное электрическое соединение.
Электропроводка к светильникам местного освещения при напряжении выше 36 в должна выполняться в пределах рабочего места в стальных трубах или металлических гибких рукавах.
VI-1-34. Заземление корпусов переносных светильников на напряжение выше 36 в должно осуществляться посредством специальной жилы шлангового провода, которая не должна одновременно служить для подвода рабочего тока.
Указанная жила должна присоединяться самостоятельно к специальному контакту штепсельной розетки (см. VI-5-25).
ВНУТРЕННЕЕ ОСВЕЩЕНИЕ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС по согласованию с ГУПО МВД СССР в сентябре 1958 г. Внесены изменения Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР по согласованию с Госстроем СССР 5 августа 1963 г.
VI-2-1. При установлении норм освещенности помещений следует руководствоваться шкалой освещенности, приведенной в табл. VI-2-1.
VI-2-2. Величины освещенности на рабочих поверхностях в производственных помещениях должны быть не менее норм, приведенных в табл. VI-2-2. Нормы освещенности при люминесцентных лампах распространяются и на лампы типа ДРЛ.
VI-2-3. Нормы освещенности, приведенные в табл. VI-2-2, следует повышать на одну ступень по шкале освещенностей в следующих случаях:
1. При работах Iв, Iг, IIб, IIв, IIг, III и IV разрядов, если расстояние от рассматриваемого объекта до глаза более 0,5 м.
2. При работах Iв, Iг, IIб, IIв, IIг, III и IV разрядов, если напряженная зрительная работа производится непрерывно в течение более половины рабочего дня.
3. При работах Iв, Iг, IIб, IIв, IIг, III и IV разрядов, если объекты различения расположены на движущихся поверхностях и различение их затруднено.
4. При отсутствии естественного освещения в помещениях с постоянным пребыванием в них людей.
5. При повышенной опасности травматизма для работ IV, V и VI разрядов (например, при работах на циркульных пилах, гильотинных ножницах и т.п.).
Таблица VI-2-1
Ступени шкалы | I | II | III | IV | V | VI | VII | VIII | IX | X | XI | XII | XIII | XIV | XV | XVI | XVII |
Освещенность, лк | 5 | 10 | 20 | 30 | 50 | 75 | 100 | 150 | 200 | 300 | 400 | 500 | 750 | 1000 | 1500 | 2000 | 3000 |
Таблица VI-2-2
В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ
Характеристика работы | Размер объекта <1> различения, мм | Разряд работы | Подразряд | Контраст <2> объекта с фоном | Фон <3> | Наименьшая освещенность, лк | |||
при люминесцентных лампах | при лампах накаливания | ||||||||
комбинированное освещение | одно общее освещение | комбинированное освещение | одно общее освещение | ||||||
Особо точная | 0,1 и менее | а | Малый | Темный | 3000 | 750 | 1500 | 300 | |
б | Малый | Светлый | 2000 | 750 | 1000 | 300 | |||
Средний | Темный | 2000 | 750 | 1000 | 300 | ||||
Средний | Светлый | 1500 | 500 | 750 | 300 | ||||
Большой | Темный | 1500 | 500 | 750 | 300 | ||||
Большой | Светлый | 750 | 300 | 400 | 150 | ||||
Высокой точности | Более 0,1 до 0,3 | а | Малый | Темный | 2000 | 750 | 1000 | 300 | |
Малый | Светлый | 1000 | 400 | 500 | 150 | ||||
Средний | Темный | 1000 | 400 | 500 | 150 | ||||
Средний | Светлый | 750 | 200 | 400 | 100 | ||||
Большой | Темный | 750 | 200 | 400 | 100 | ||||
Большой | Светлый | 500 | 150 | 300 | 75 | ||||
Точная | Более 0,3 до 1 | а | Малый | Темный | 1000 | 300 | 500 | 150 | |
б | Малый | Светлый | 750 | 200 | 400 | 100 | |||
Средний | Темный | 750 | 200 | 400 | 100 | ||||
в | Средний | Светлый | 500 | 150 | 300 | 75 | |||
Большой | Темный | 500 | 150 | 300 | 75 | ||||
г | Большой | Светлый | 400 | 150 | 200 | 50 | |||
Малой точности | Более 1 до 10 | а | Малый | Темный | 150 | 150 | 150 | 50 | |
б | Малый | Светлый | 150 | 150 | 150 | 50 | |||
Средний | Темный | 150 | 150 | 150 | 50 | ||||
в | Средний | Светлый | 100 | 100 | 100 | 30 | |||
Большой | Темный | 100 | 100 | 100 | 30 | ||||
г | Большой | Светлый | 100 | 100 | 100 | 30 | |||
Грубая | Более 10 | - | Независимо от коэффициента отражения фона и контраста объекта с фоном | 100 | 100 | 100 | 30 | ||
Требующая общего наблюдения за ходом производственного процесса без выделения отдельных деталей | - | - | То же | 75 | 75 | - | 20 | ||
Работа с самосветящимися предметами или материалами | - | VII | - | То же | 150 | 150 | - | 50 | |
--------------------------------
<1> Под термином "Объект различения" понимается отдельная часть рассматриваемого предмета (например, нить ткани, точка, линия, царапина, пятно и т.д.), которую требуется различать при работе.
<2> Контраст объекта различения с фоном считается: малым, если его величина менее 0,2 (яркость объекта и фон мало отличаются); средним, если его величина равна 0,2 - 0,5 (заметно отличаются); большим, если его величина более 0,5 (резко отличаются).
<3> Фон (степень светлоты) считается: темным - при коэффициенте отражения поверхности 0,3 и менее; светлым - при коэффициенте отражения поверхности более 0,3.
6. При предъявлении специальных повышенных санитарных требований к производственным помещениям (например, некоторые помещения предприятий пищевой и химико-фармацевтической промышленности).
7. В помещениях, специально предназначенных для работы или производственного обучения подростков, если нормированная освещенность для них менее 300 лк при люминесцентных лампах и 150 лк - при лампах накаливания.
VI-2-4. Нормы освещенности, приведенные в табл. VI-2-2, следует снижать на одну ступень по шкале освещенностей в следующих случаях:
1. В производственных помещениях при кратковременном пребывании в них людей.
2. В помещениях с оборудованием, не требующим постоянного обслуживания.
3. При работах, связанных с различением деталей длиной более 25 мм, для системы одного общего освещения с люминесцентными лампами или лампами типа ДРЛ, но не менее чем до 150 лк.
VI-2-5. При наличии одновременно нескольких признаков, приведенных в VI-2-3 и VI-2-4, нормы освещенности табл. VI-2-2 следует увеличивать или уменьшать не более чем на одну ступень по шкале освещенности.
VI-2-6. В производственных зданиях без окон и фонарей или только без фонарей (за исключением зон у окон с естественным освещением, удовлетворяющим нормам) при устройстве системы одного общего освещения в помещениях с постоянным пребыванием работающих нормы освещенности, приведенные как в табл. VI-2-2, так и в табл. VI-2-3, повышаются на одну ступень по шкале освещенностей, если их повышение не предусматривается по другим причинам. При системе одного общего освещения при нормированной освещенности 500 лк и более повышение освещенности на одну ступень по условиям отсутствия или недостаточности естественного освещения не обязательно. При устройстве комбинированного освещения нормы освещенности рабочих мест могут приниматься по табл. VI-2-2 без повышения на одну ступень.
Освещенность от общего освещения как при одном общем, так и при комбинированном освещении должна быть не менее 150 лк - при люминесцентных лампах и не менее 75 лк - при лампах накаливания во всех помещениях, кроме тех, где производятся работы, отнесенные по условиям освещенности к V и VI разрядам, а также в лестничных клетках, коридорах, гардеробах, вестибюлях, уборных, умывальнях и душевых.
VI-2-7. В складах громоздких предметов и сыпучих тел, а также в эпизодически посещаемых людьми помещениях, где производятся работы VI разряда (например, водопроводные туннели, приямки фундаментов машин и т.п.), освещенность при лампах накаливания допускается снизить до 5 лк.
VI-2-8. При устройстве комбинированного освещения освещенность на рабочей поверхности от светильников общего освещения должна составлять не менее 10% нормы комбинированного освещения для данного источника света, но не менее 100 лк при люминесцентных лампах и 30 лк - при лампах накаливания. Освещенность от светильников общего освещения более 200 лк при люминесцентных лампах и более 100 лк при лампах накаливания не обязательна.
В производственных зданиях без естественного освещения или при недостаточном естественном освещении при устройстве комбинированного освещения освещенность на рабочей поверхности от светильников общего освещения должна составлять не менее 20% нормы комбинированного освещения для данного источника света.
Если для местного освещения применены лампы накаливания, а для общего - люминесцентные лампы, то общее освещение должно создавать освещенность не менее 30% норм при комбинированном освещении.
В системе комбинированного освещения освещенность более 500 лк - при люминесцентных лампах и более 300 лк - при лампах накаливания является необязательной.
Таблица VI-2-3
И ОБЩЕСТВЕННЫХ ЗДАНИЙ И ВСПОМОГАТЕЛЬНЫХ ПОМЕЩЕНИЙ
Наименование помещений | Наименьшая освещенность, лк | Поверхности, к которым относятся нормы освещенности | |
при люминесцентных лампах | при лампах накаливания | ||
I. Жилые здания (гостиницы, общежития, интернаты и квартиры) | |||
Жилые комнаты: | |||
в квартирах и гостиницах <1> | 75 | 30 | 0,8 м от пола в горизонтальной плоскости <2> |
в общежитиях и интернатах <1> | 100 | 50 | То же |
Гостиные, комнаты отдыха, комнаты игр и т.д. <1> | 150 | 75 | 0,8 м от пола в горизонтальной плоскости |
II. Административно-конторские помещения | |||
Кабинеты и рабочие комнаты для конторских занятий <1> | 200 | 75 | То же |
Машинописные и машиносчетные бюро <1> | 300 | 150 | " " |
Проектные залы, конструкторские и чертежные бюро <1> | 300 | 150 | " " |
Залы заседаний | 200 | 100 | " " |
Приемные и комнаты ожидания | 100 | 50 | " " |
Комнаты общественных организаций и красные уголки <1> | 150 | 75 | " " |
Операционные залы банков, сберегательных касс, почтовых отделений и т.д. <1> | 200 | 100 | " " |
Архивы: | |||
на рабочих столах <1> | 200 | 75 | " " |
на стеллажах | 75 | 20 | На 2 м от пола в вертикальной плоскости на стеллажах |
III. Библиотеки и зрелищные предприятия | |||
Библиотеки | |||
Читальные залы <1> | 300 | 100 | 0,8 м от пола в горизонтальной плоскости |
Комнаты каталогов | 150 | 75 | То же |
Книгохранилища: | |||
центральных библиотек | 100 | 30 | На 2 м от пола в вертикальной плоскости на стеллажах |
прочих библиотек | 75 | 20 | То же |
Зрелищные предприятия | |||
Выставочные залы | 300 | 100 | 1 м от пола в горизонтальной и на экспонате в вертикальной плоскостях |
Зрительные залы: | |||
театров, концертных залов, клубов и домов культуры | 200 | 75 | 0,8 м от пола в горизонтальной плоскости |
кинотеатров | 100 | 30 | То же |
Фойе | 200 | 75 | " " |
IV. Лечебно-профилактические учреждения | |||
Операционные <3> | 400 | 200 | " " |
Прочие помещения хирургического блока и хирургические кабины в поликлиниках и медсанчастях <1> | 300 | 150 | " " |
Кабинеты врачей <1> | 200 | 100 | " " |
Рентгеновские кабинеты <1> | 75 | 30 | " " |
Процедурные кабинеты, боксы и изоляторы <1> | 150 | 75 | " " |
Палаты больниц и санаториев <1> | 75 | 30 | " " |
Диагностические лаборатории <1> | 300 | 150 | " " |
Аптеки: | |||
помещения для приготовления лекарств | 300 | 150 | " " |
места приемки рецептов и выдача лекарств <1> | 200 | 100 | " " |
Дезкамеры и пропускники | 75 | 30 | На полу |
V. Детские сады и ясли | |||
Смотровые <1> | 200 | 100 | 0,8 м от пола в горизонтальной плоскости |
Групповые комнаты для игр и приема пищи | 200 | 100 | То же |
Приемные и комнаты кормления грудных детей | 150 | 75 | " " |
Спальные комнаты | 75 | 30 | " " |
VI. Школы, техникумы и вузы <4> | |||
Аудитории, классы, учебные кабинеты и лаборатории: | |||
столы и парты | 300 | 150 | " " |
классные доски | 300 | 150 | В вертикальной плоскости |
кабинеты черчения | 400 | 200 | 0,8 м от пола в горизонтальной плоскости |
Кабинеты и комнаты преподавателей <1> | 150 | 75 | То же |
Актовые залы | 200 | 100 | На полу |
Рекреации | 150 | 75 | То же |
VII. Магазины | |||
Торговые залы в магазинах: готового платья, белья, обуви, тканей, меховых изделий, головных уборов, парфюмерных, галантерейных, ювелирных, книжных и продовольственных | 300 | 150 | 0,8 м от пола в горизонтальной плоскости |
Торговые залы прочих магазинов: | |||
посудных, мебельных и т.д. | 200 | 100 | То же |
Кабины кассиров <1> | 200 | 100 | " " |
VIII. Предприятия общественного питания | |||
Залы: | |||
ресторанов | 300 | 100 | " " |
кафе, столовых, чайных, закусочных и буфетов | 200 | 75 | " " |
Заготовочные и моечные помещения | 200 | 75 | " " |
IX. Бани, парикмахерские и прачечные | |||
Раздевальные и моечные помещения в банях и душевых павильонах | 100 | 50 | На полу |
Парикмахерские залы <1> | 200 | 100 | 1 м от пола |
Помещения для стирки: | |||
механической | 100 | 50 | На полу |
ручной | 150 | 75 | То же |
Помещения для глажения: | |||
механического | 200 | 100 | На поверхности гладильных машин |
ручного | 300 | 150 | 0,8 м от пола в горизонтальной плоскости |
X. Вспомогательные помещения жилых, общественных, административных и промышленных зданий | |||
Вестибюли и гардеробные: | |||
в театрах, концертных залах и центральных гостиницах | 150 | 75 | На полу |
в вузах, школах, клубах, музеях и т.д. | 100 | 50 | То же |
в общежитиях, поликлиниках, кинотеатрах и других общественных, административных, а также в промышленных зданиях | 75 | 30 | " " |
Лестницы: | |||
главные лестницы в театрах, концертных залах, а также лестницы в школах | 100 | 30 | На площадках и ступенях лестницы |
главные лестницы в других общественных, административных, а также в промышленных зданиях | 75 | 20 | То же |
прочие лестницы в общественных, административных и промышленных зданиях и лестницы жилых зданий Коридоры и проходы: | 50 | 10 | " " |
главные коридоры и проходы в больницах и школах | 100 | 30 | На полу |
главные коридоры и проходы в общественных, административных и промышленных зданиях | 75 | 20 | То же |
прочие коридоры и проходы в промышленных, общественных и административных зданиях, в больницах и школах, а также коридоры и передние в квартирах | 50 | 10 | " " |
Кухни: | |||
варочные залы предприятий общественного питания, кухни детских учреждений и в общежитиях | 200 | 75 | 0,8 м от пола в горизонтальной плоскости <5> |
кухни в жилых зданиях | 100 | 30 | То же |
Санитарные узлы: | |||
в общественных, административных и промышленных зданиях | 75 | 30 | На полу |
в квартирах | 50 | 10 | То же |
Кубовые и сушилки | 75 | 30 | " " |
Лифты пассажирские и грузовые | 75 | 30 | " " |
--------------------------------
<3> Для освещения операционного поля следует дополнительно применять локализованное освещение бестеневыми светильниками; при этом освещенность на операционном поле должна быть не менее 3000 лк.
<4> В учебных помещениях, предназначенных для слабовидящих детей, уровни освещенности должны быть приняты на две ступени выше по шкале освещенности, но должны быть не ниже 500 лк независимо от применяемых источников света.
Если местное освещение устраивается только для единичных мест (например, манометры у котлов), освещенность последних от общего освещения не нормируется.
VI-2-9. При совместном применении люминесцентных ламп и ламп накаливания освещенность рабочих поверхностей должна приниматься:
1. В системе одного общего освещения - по нормам для люминесцентных ламп.
2. В системе комбинированного освещения - по нормам для ламп, установленных в светильниках местного освещения; при этом освещенность от светильников общего освещения следует принимать в соответствии с требованиями, приведенными в VI-2-8. При выполнении местного освещения лампами накаливания, а общего - люминесцентными лампами общее освещение должно создавать освещенность не менее 100 лк.
VI-2-10. Освещенность от общего освещения жилых и общественных зданий и вспомогательных помещений должна приниматься не менее величин, приведенных в табл. VI-2-3.
VI-2-11. Аварийное освещение для продолжения работ должно обеспечивать на рабочих поверхностях, требующих обслуживания при аварийном режиме, освещенность не менее 10% норм, установленных для рабочего освещения этих поверхностей при системе одного общего освещения лампами накаливания. Аварийное освещение в операционных лечебных учреждений должно создавать на операционном поле освещенность не менее 200 лк.
VI-2-12. Аварийное освещение для эвакуации должно создавать по линиям основных проходов на уровне пола и на ступенях лестниц освещенность не менее 0,3 лк.
VI-2-13. В производственных зданиях рекомендуется увеличивать освещенность аварийного освещения по сравнению с приведенными в VI-2-11 и VI-2-12, если это возможно без увеличения расхода электроэнергии и проводников сети (например, при трехсменной работе, питание параллельных рядов светильников от разных щитков и т.п.).
VI-2-14. При проектировании освещения значения коэффициентов запаса, учитывающих снижение освещенности в процессе эксплуатации, должны выбираться по табл. VI-2-4.
Таблица VI-2-4
КОЭФФИЦИЕНТЫ ЗАПАСА
Характеристика объекта | Коэффициент запаса | Расчетная частота чистки светильников (не реже) | |
при люминесцентных лампах | при лампах накаливания | ||
Помещения с большими выделениями пыли, дыма или копоти | 2,0 | 1,7 | 4 раза в месяц |
Помещения со средними выделениями пыли, дыма или копоти | 1,8 | 1,5 | 3 раза в месяц |
Помещения с малыми выделениями пыли, дыма или копоти | 1,5 | 1,3 | 2 раза в месяц |
VI-2-15. Для ограничения слепящего действия от светильников общего освещения с лампами накаливания в установках внутреннего освещения высота подвеса этих светильников должна быть не менее величин, приведенных в табл. VI-2-5.
Таблица VI-2-5
С ЛАМПАМИ НАКАЛИВАНИЯ В УСТАНОВКАХ ВНУТРЕННЕГО ОСВЕЩЕНИЯ
Характеристика светильников | Наименьшая высота подвеса, м | |
при лампах до 200 вт | при лампах более 200 вт | |
Светильники с диффузными отражателями с защитным углом в пределах 10 - 30° без рассеивателей | 3 | 4 |
То же с защитным углом более 30° | Не ограничивается | 3 |
Светильники с диффузными отражателями, снабженные рассеивателями, а также без отражателей с рассеивателями: с коэффициентом пропускания до 80% в зоне 0 - 90°; с коэффициентом пропускания до 55% в зоне 60 - 90° | 3 | 4 |
с коэффициентом пропускания до 55% в зоне 0 - 90° | 2,5 | 3 |
Светильники с зеркальными отражателями: | ||
глубокого излучения | 2,5 | 3 |
широкого излучения | 4 | 6 |
Открытые лампы с колбой из матированного стекла | 4 | 6 |
VI-2-16. Применение светильников с непрозрачными отражателями, имеющими защитный угол менее 10°, без рассеивателей и с лампами в прозрачной колбе для общего освещения помещений запрещается.
VI-2-17. Высота подвеса не ограничивается для светильников с матовыми рассеивателями в зоне 0 - 90° или для ламп с матовыми колбами при мощности до 60 вт, а также во всех случаях, когда по своему расположению светильники не попадают в поле зрения под углом менее 40° к горизонту.
VI-2-18. Высоты подвеса светильников, приведенные в табл. VI-2-5, допускается уменьшить на 0,5 м при применении лампы с колбой из матированного стекла, а также для помещений: с временным пребыванием людей, длиной не более двойной высоты подвеса светильников над полом и в которых при одном общем освещении нормирована освещенность менее 50 лк.
VI-2-19. В основных помещениях жилых и общественных зданий средняя габаритная яркость светящихся поверхностей светильников общего освещения (любыми лампами), находящихся в поле зрения до 40° к горизонту, должна быть не более 5000 нт.
В учебных кабинетах, палатах больниц, а также в спальнях детских учреждений яркость светящейся поверхности светильников общего освещения должна быть не более 2000 нт. В остальных помещениях больниц, школ и детских учреждений яркость светящейся поверхности светильников общего освещения должна быть не более 3000 нт.
В парадных помещениях допускается применение светильников с хрусталем, стеклами с прошлифовкой или узорчатыми стеклами и подобными им материалами, не удовлетворяющими указанному выше требованию.
Средняя габаритная яркость светильников в школьных классах должна быть в зоне 0 - 60° от вертикали не более 4000 нт, а в зоне 60 - 90° - 2000 нт; наибольшая яркость светильников в тех же зонах должна быть соответственно не более 8000 и 5000 нт.
VI-2-20. Для ограничения слепящего действия от светильников общего освещения с люминесцентными лампами в установках внутреннего освещения высота подвеса этих светильников должна быть не менее величин, приведенных в табл. VI-2-6.
Таблица VI-2-6
ИЛИ РАБОЧЕЙ ПЛОЩАДКОЙ СВЕТИЛЬНИКОВ ОБЩЕГО ОСВЕЩЕНИЯ
С ЛЮМИНЕСЦЕНТНЫМИ ЛАМПАМИ В ПОМЕЩЕНИЯХ
Характеристика светильника | Защитный угол светильника в поперечной и продольной плоскостях | Наименьшая высота подвеса, м, при количестве ламп в светильнике или светящейся полосе | |
4 и менее | более 4 | ||
Светильники прямого света с диффузными отражателями | 15 - 25° | 4 | 4,5 |
25 - 40° | 3 | 3 | |
Более 40° | Не ограничивается | ||
Светильники рассеянного света с коэффициентом пропускания рассеивателей: | |||
менее 55% | - | 2,6 | 3,2 |
от 55 до 80% | - | 3,5 | 4,0 |
Высота подвеса светильников с ртутными лампами высокого давления (люминесцентными) должна быть не менее:
6 м - при лампах мощностью 400 вт и более;
4 м - при лампах мощностью менее 400 вт.
VI-2-21. Применение люминесцентных светильников с защитным углом в поперечной плоскости менее 15° без рассеивателей не допускается.
VI-2-22. Защитные углы в обеих плоскостях могут создаваться применением в светильниках перегородок или решеток из непрозрачных или светорассеивающих материалов.
VI-2-23. Защитный угол в продольной плоскости, требуемый в соответствии с табл. VI-2-6, допускается не соблюдать, если линия зрения работающего в его рабочем положении имеет преимущественное направление поперек светильника.
VI-2-24. Открытые (незащищенные для глаз наблюдателя отражателем, решеткой или светорассеивающим стеклом) люминесцентные лампы для общего освещения не допускаются.
Открытые люминесцентные лампы допускаются, как исключение, в помещениях общественных зданий без постоянного пребывания в них людей (вестибюли, фойе и т.п.) при архитектурно-художественном освещении и невозможности принять иное решение.
VI-2-25. Лестницы должны быть освещены таким образом, чтобы светящиеся части любых ламп не были видны под углом до 10° вверх и вниз к горизонту.
VI-2-26. В светильниках местного освещения светящаяся поверхность ламп накаливания или люминесцентных ламп должна быть закрыта непрозрачной или диффузно-рассеивающей оболочкой в пределах защитного угла не менее 30°, а при установке светильника не выше уровня глаз работающего - не менее 10°. Яркость светорассеивающей поверхности светильника в зоне 60 - 90° должна быть не более 2000 нт.
VI-2-27. При освещении зеркально отражающих рабочих поверхностей необходимо для снижения яркости отраженных бликов, особенно в установках местного освещения, применять светильники с малой яркостью выходного отверстия (3000 - 4000 нт). Расположение светильников местного освещения должно обеспечить наибольшую видимость объектов различения.
VI-2-28. При устройстве освещения в соответствии с характером работы должны приниматься меры для повышения качества освещения (создание искусственного фона, повышение контраста, правильное направление световых потоков, освещение напросвет и т.п.).
VI-2-29. Коэффициент спроса для расчета групповой сети освещения и всех звеньев сети аварийного освещения следует принимать равным 1 (см. также I-2-58 и I-2-59).
VI-2-30. Групповые линии сетей внутреннего освещения должны быть защищены плавкими вставками или автоматами на рабочий ток не более 20 а. Каждая линия, как правило, должна содержать не более 20 ламп на фазу; в это число включаются также штепсельные розетки.
Групповые линии, питающие газоразрядные лампы единичной мощностью 250 вт и более или лампы накаливания единичной мощностью 500 вт и более, во изменение III-1-16, п. 3 допускается защищать плавкими вставками предохранителей или расцепителями автоматов на рабочий ток до 50 а, при этом ответвления от этих линий длиной до 3 м - при любом способе прокладки и любой длине - при прокладке в стальных трубах допускается не защищать защитными аппаратами.
Для линий, питающих световые карнизы, панели и т.п., а также светильники с двумя и более люминесцентными лампами в каждом, допускается присоединять до 50 ламп на фазу; для линий, питающих многоламповые люстры, число ламп на фазу не ограничивается.
VI-2-31. Коэффициент мощности в установках с люминесцентными лампами должен быть не ниже 0,95.
Люминесцентные трубчатые лампы, как правило, должны быть снабжены устройствами для повышения коэффициента мощности, устанавливаемыми около ламп. Групповая компенсация реактивной мощности для трубчатых люминесцентных ламп допускается лишь при наличии технико-экономического обоснования.
В сетях с лампами ДРЛ рекомендуется групповая компенсация реактивной мощности, осуществляемая, в первую очередь, путем установки конденсаторов на групповых линиях.
На электростанциях допускается применение ламп типа ДРЛ без компенсации реактивной мощности.
VI-2-32. В осветительных сетях с люминесцентными лампами должны быть предусмотрены устройства для подавления радиопомех в соответствии с действующими положениями Министерства связи СССР.
VI-2-33. Питание светильника местного освещения без понизительного трансформатора допускается осуществлять при помощи ответвления от силовой цепи механизма или станка, обслуживаемого этим светильником. При этом, если номинальный ток плавкой вставки силового защитного аппарата не более 25 а, установка отдельного защитного аппарата для осветительной цепи не обязательна.
VI-2-34. Трансформаторы, питающие светильники на напряжение 36 в и ниже, должны быть защищены со стороны высшего напряжения защитными аппаратами на номинальный ток, по возможности близкий к номинальному току трансформатора. Защита должна быть предусмотрена также на линиях, отходящих со стороны низшего напряжения (см. также I-1-43.)
VI-2-35. В питающих и групповых сетях с люминесцентными лампами (в том числе с лампами типа ДРЛ) нулевые проводники следует выбирать по рабочему току наиболее нагруженной фазы.
НАРУЖНОЕ ОСВЕЩЕНИЕ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС по согласованию с ГУПО МВД СССР в сентябре 1958 г. Внесены изменения Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР по согласованию с Госстроем СССР 5 августа 1963 г.
VI-3-1. Общее освещение открытых пространств должно выполняться с соблюдением следующих требований:
1. Отношение осевой силы света прожектора (в свечах) к квадрату высоты установки прожектора над уровнем земли (в метрах) - не более 300.
2. Отношение расстояния между светильниками с защитным углом не менее 10° к высоте их подвеса - менее 6.
VI-3-2. Нормы освещенности, приведенные в настоящей главе, распространяются на наружное освещение, выполненное любыми источниками света.
VI-3-3. Величины освещенности мест работы, связанные с изготовлением изделий и обслуживанием оборудования на открытых пространствах, должны быть не менее норм, приведенных в табл. VI-3-1.
Таблица VI-3-1
Разряд работы | Характеристика выполняемых работ | Наименьшая освещенность на рабочей поверхности, лк |
0 | Работы повышенной точности, требующие различения отдельных деталей при отношении наименьшего размера объекта различения к расстоянию до глаза менее 0,005 | 50 |
I | Работы точные, требующие различения отдельных деталей при отношении наименьшего размера рассматриваемой детали к расстоянию до глаза в пределах 0,005 - 0,020 | 25 |
Работы малой точности и грубые при отношении наименьшего размера рассматриваемой детали к расстоянию до глаза в пределах 0,02 - 0,05 | 10 | |
Работы с механизмами, не требующие различения отдельных мелких деталей производственного процесса | 5 | |
Работы, требующие различения лишь крупных предметов, находящихся в непосредственной близости к работающему, или связанные с обзором рабочих поверхностей без выделения на них каких-либо деталей | 2 |
VI-3-4. В условиях повышенной опасности травматизма норму освещенности для работы III и IV разрядов по табл. VI-3-1 следует принимать соответственно по II и III разрядам работ.
VI-3-5. Величина освещенности территорий промышленных предприятий железнодорожных станционных путей должна быть не менее норм, приведенных в табл. VI-3-2.
VI-3-6. Для охранного освещения допускается относить нормы освещенности, приведенные в табл. VI-3-2, к вертикальной односторонней плоскости на уровне земли.
Таблица VI-3-2
И ЖЕЛЕЗНОДОРОЖНЫХ СТАНЦИОННЫХ ПУТЕЙ
Участки территории | Наименьшая освещенность в горизонтальной плоскости на уровне земли, лк |
Главные проходы и проезды: | |
с интенсивным движением людских и грузовых потоков | 3 |
со средним движением людских и грузовых потоков | 1 |
Прочие проходы и проезды | 0,5 |
Лестницы, трапы и мостики для переходов | 3 |
По линии границ заводских и складских территорий (охранное освещение) | 0,5 |
Железнодорожные станционные пути, пассажирские платформы и товарные рампы в пределах крупных железнодорожных станций | 3 |
То же в пределах остальных железнодорожных станций и на станциях промышленных предприятий.. | 2 |
Горб, замедлители и стрелки на сортировочных горках | 5 |
Таблица VI-3-3
Категория улиц | Характеристика |
А | Магистральные улицы общегородского значения, скоростные дороги, главные, вокзальные и транспортные площади |
Б | Магистральные улицы районного значения, площади: жилых районов, перед театрами, клубами, стадионами, торговыми и другими общественными зданиями и сооружениями общегородского значения |
В | Жилые улицы в районах многоэтажной застройки, используемые как дублеры магистральных улиц, и улицы с большим числом учреждений и торговых предприятий, а также основные улицы промышленных районов |
Г | Жилые улицы в районах многоэтажной застройки и улицы промышленных и складских районов местного движения, местные проезды на улицах категории А |
Д | Проезды и пешеходные дорожки в микрорайонах, жилые улицы местного движения в районах малоэтажной застройки |
VI-3-7 <*>. В отношении требований, предъявляемых к уличному освещению, улицы, дороги, проезды и площади подразделяются на категории в соответствии с табл. VI-3-3.
--------------------------------
<*> Параграфы VI-3-7 - VI-3-11Д, VI-3-19 и VI-3-29А соответствуют "Указаниям по проектированию уличного освещения" (СН 278-64) Государственного комитета по гражданскому строительству и архитектуре при Госстрое СССР.
VI-3-8. Интенсивность движения транспорта при проектировании уличного освещения принимается:
1. Для вновь строящихся улиц и площадей, - рассчитанная на 1-ю очередь строительства.
2. При реконструкции улиц, площадей, - фактически существующая с учетом перспективы развития движения на срок 5 лет.
VI-3-8А. Уровень освещения проезжей части улиц, дорог и площадей категорий А, Б, В, и Г регламентируется средней яркостью (нт) и равномерностью ее распределения на сухих покрытиях в направлении наблюдателя, находящегося на оси движения транспорта.
Величины средней яркости покрытия проезжей части с учетом интенсивности движения транспорта и пешеходов, а также значимости улиц в городе должны приниматься не менее приведенных в табл. VI-3-4.
Таблица VI-3-4
И ПЛОЩАДЕЙ В ПОЛОСЕ ДВИЖЕНИЯ ТРАНСПОРТА, НТ
Категория улиц | Города с населением, тыс. чел. | ||
более 250 | 100 - 250 | до 100 | |
0,7 | 0,4 | 0,2 | |
0,4 | 0,2 | 0,1 | |
0,2 | 0,2 | 0,1 | |
0,1 | 0,1 | 0,1 | |
VI-3-8Б. На улицах, дорогах и площадях с интенсивным движением транспорта средняя яркость покрытий в полосе движения должна быть не менее величин, приведенных в табл. VI-3-5 независимо от категории улиц и групп городов. При этом яркость должна быть не менее средней яркости, величины которой приведены в табл. VI-3-4.
Средняя яркость непроезжей части улиц, дорог и площадей, примыкающих к проезжей части (тротуары, автомобильные стоянки и др.), должна быть не менее 0,5 величин, приведенных в табл. VI-3-4 и VI-3-5 для проезжих их частей.
VI-3-9. Уровень освещения улиц и проездов категории Д, тротуаров, примыкающих к местным проездам улиц категории А, Б и главных пешеходных дорожек, бульваров регламентируется приведенными в табл. VI-3-6 величинами горизонтальной освещенности (лк) на уровне покрытий, а также равномерностью ее распределения.
Таблица VI-3-5
ЧАСТИ УЛИЦ, ДОРОГ И ПЛОЩАДЕЙ В ЗАВИСИМОСТИ
ОТ ИНТЕНСИВНОСТИ ДВИЖЕНИЯ ТРАНСПОРТА
Наибольшее число транспортных единиц, проходящих по улице за 1 ч в обоих направлениях | Средняя яркость, нт |
Более 2000 | 1,0 |
-"- 1000 до 2000 | 0,7 |
-"- 500 до 1000 | 0,4 |
-"- 200 до 500 | 0,2 |
-"- 50 до 200 | 0,1 |
Таблица VI-3-6
ТРОТУАРОВ И ГЛАВНЫХ ПЕШЕХОДНЫХ ДОРОЖЕК БУЛЬВАРОВ, ЛК
Наименование улиц, тротуаров и пешеходных дорожек | Города с населением тыс. чел. | ||
более 250 | 100 - 250 | до 100 | |
Тротуары, находящиеся от основной проезжей части улиц на расстоянии более 5 м, а также тротуары, примыкающие к местным проездам, и пешеходные дорожки бульваров, на улицах: | |||
категории А | 1 | 0,5 | 0,2 |
категории Б | 0,5 | 0,2 | 0,2 |
Улицы категории Д | 0,2 | 0,2 | 0,2 |
Горизонтальная освещенность на обособленном полотне трамвайных путей, расположенном вне проезжей части, должна быть не менее 1 лк.
VI-3-10. В ночное время, когда интенсивность движения транспорта и пешеходов на улицах, дорогах и площадях резко сокращается, нормированное значение средней яркости, установленное в VI-3-8А, может быть уменьшено до 0,1 нт.
В случаях, когда интенсивность движения на улицах, дорогах и площадях в ночное время составляет более 200 машин в час, средняя яркость в ночном режиме должна быть не менее величин, приведенных в табл. VI-3-6 для соответствующего числа транспортных единиц, проходящих в этом режиме за 1 ч.
VI-3-11. Для улиц, дорог и площадей отношение наибольшей яркости к наименьшей должно быть не более 3:1 - при нормированной средней яркости 0,4 - 1,0 нт и 5:1 - при 0,1 - 0,2 нт.
Для улиц и проездов категории Д отношение наибольшей горизонтальной освещенности к наименьшей должно быть не более 15:1; на тротуарах и бульварах - не более 25:1.
VI-3-11А. Устройство освещения на набережных, мостах, путепроводах должно соответствовать нормам, установленным для улиц соответствующих категорий, при этом должна учитываться повышенная интенсивность движения на мостах и путепроводах.
VI-3-11Б. В микрорайонах следует освещать проезды, ведущие к группам многоэтажных домов, а также основные пешеходные дороги, предназначенные для связи с местами приложения труда, отдыха и общественными центрами, объектами культурно-бытового обслуживания и остановочными пунктами общественного транспорта.
Освещение пешеходных дорожек и проездов, расположенных непосредственно вдоль жилых зданий, следует, как правило, предусматривать от светильников, установленных у входов в здание.
VI-3-11В. В установках уличного освещения в качестве источников света должны применяться газоразрядные лампы или лампы накаливания.
Люминесцентные лампы должны быть белого света (типа ЛБ). Допускается совместное использование в одной установке люминесцентных ламп и ртутных ламп (типа ДРЛ).
На улицах, дорогах и площадях с нормированной средней яркостью 0,7 - 1 нт должны применяться ртутные или люминесцентные лампы.
В других случаях выбор источников света производится по экономическим показателям с учетом капитальных затрат и эксплуатационных расходов, при этом следует отдавать предпочтение применению газоразрядных ламп.
В светильниках с газоразрядными лампами должны быть предусмотрены защитные устройства для подавления радиопомех в соответствии с действующими положениями Министерства связи СССР.
VI-3-11Г. Высота установки светильников до светового центра должна удовлетворять условиям ограничения ослепленности и равномерности распределения яркости проезжей части улиц, дорог, проездов и площадей в поперечном направлении, а на улицах, дорогах и площадях с нормированной средней яркостью 0,4 - 1 нт - также условиям создания требуемого контраста.
Высота установки светильников по условиям ограничения ослепленности должна быть не менее приведенных в табл. VI-3-7, а по условиям равномерности распределения яркости проезжей части улиц, дорог, проездов и площадей в поперечном направлении - не менее приведенных в табл. VI-3-8.
При тросовом подвесе светильники должны устанавливаться на высоте не менее 6,5 м над проезжей частью.
При установке светильников над контактной сетью трамвая или троллейбуса высота светильника, тросов и проводов уличного освещения до поверхности земли должна быть не менее 8 м - при трамвайной линии, 9 м - при троллейбусной линии. При этом во всех случаях расстояние от проводов уличного освещения до несущего троса или контактного провода должно быть не менее 1,5 м.
При освещении бульваров и пешеходных дорог светильниками с условным защитным углом 15° и более допускается устанавливать их на высоте не менее 4 м.
VI-3-11Д. По условиям обеспечения нормируемой в VI-3-11 равномерности распределения яркости покрытия в продольном направлении наибольшее допустимое отношение шага светильников к высоте подвеса должно быть не более величин, приведенных в табл. VI-3-9.
VI-3-12. Нормы освещенности территорий промышленных предприятий и железнодорожных станционных путей (табл. VI-3-2), а также освещенность для IV разряда работы на открытых пространствах (табл. VI-3-1) допускается уменьшить в 2 раза в случаях:
1. Освещения прожекторами, если отношение осевой силы света прожектора (в свечах) к квадрату высоты установки прожектора над уровнем земли (в метрах) не более 100.
Таблица VI-3-7
ПО УСЛОВИЯМ ОГРАНИЧЕНИЯ ОСЛЕПЛЕННОСТИ
Наименование светильников | Наибольший световой поток ламп одного фонаря <*>, лм | Наименьшая высота установки,  , м | ||
лампы накаливания | лампы ДРЛ | лампы люминесцентные | ||
Светильники, имеющие условный защитный угол не менее 15°, а также люминесцентные светильники вне зависимости от величины защитного угла <**> | 5000 и менее | 6 | 6 | 6 |
10000 | 6 | 6 | 6,5 | |
20000 | 6,5 | 7 | 7,5 | |
30000 | 7,5 | 8,5 | 9 | |
40000 | 9 | 10 | 10,5 | |
50000 | 10,5 | 11 | 12 | |
Светильники широкого светораспределения с зеркальными и призматическими системами | 5000 и менее | 7 | 7,5 | 6 |
10000 | 8 | 8,5 | 6,5 | |
20000 | 9 | 9,5 | 7,5 | |
30000 | 10,5 | 11 | 9 | |
40000 | 12 | 12,5 | 10,5 | |
50000 | 13,5 | 14,0 | 12,0 | |
--------------------------------
<**> Условным защитным углом называется защитный угол, создаваемый рассеивающим стеклом с коэффициентом пропускания не более 0,55.
Таблица VI-3-8
РАВНОМЕРНОСТИ РАСПРЕДЕЛЕНИЯ ЯРКОСТИ
Схема расположения светильников |  , м <*> |
Односторонняя (на опорах с одной стороны проезжей части улицы) | в - к |
Осевая (на тросах по оси улицы) | в/2 |
Двухрядная шахматная (на опорах с двух сторон проезжей части в шахматном порядке) | в/2 - к |
Двухрядная по оси улицы (на опорах, установленных на разделительной полосе проезжей части улицы) | в/2 - к |
Двухрядная прямоугольная (на опорах с двух сторон проезжей части в прямоугольном порядке) | в/4 - к/2 |
Двухрядная шахматная по осям движения (на тросах по осям движения в шахматном порядке) | в/4 |
Двухрядная прямоугольная по осям движения (на тросах по осям движения в прямоугольном порядке) | в/6 - к |
Трехрядная прямоугольная (на опорах с двух сторон проезжей части в прямоугольном порядке) | в/8 - к/4 |
--------------------------------
<*> в - ширина проезжей части улицы; к - вылет кронштейна в направлении проезжей части, считая от бортового камня.
2. Освещения светильниками с рассеивателями из светорассеивающего материала с коэффициентом пропускания до 55% или светильниками с рассеивающими отражателями, если светильник имеет защитный угол более 10°.
3. Освещения светильниками широкого излучения, если отношение расстояния между светильниками к высоте их подвеса менее 7.
VI-3-13. Аварийное освещение для продолжения работы должно создавать на рабочих поверхностях, требующих обслуживания при аварийном режиме, освещенность не менее 10% норм табл. VI-3-1, установленных для рабочего освещения этих поверхностей при системе одного общего освещения лампами накаливания.
VI-3-14. Эвакуационное аварийное освещение должно создавать на открытых пространствах в местах основных проходов и спусков освещенность не менее 0,2 лк.
VI-3-15. Высота подвеса (или установки) над уровнем земли или рабочей площадки светильников с лампами накаливания, применяемых для общего освещения работ, производимых на открытых пространствах, должна быть не менее величин, приведенных в табл. VI-3-10.
VI-3-16. При применении в светильниках ламп с колбой из матированного стекла высоты подвеса, приведенные в табл. VI-3-10, допускается снизить на 0,5 м.
VI-3-17. При проектировании освещения открытых пространств и уличного освещения значение коэффициента запаса следует принимать равным: 1,3 - при лампах накаливания в светильниках и расчетной частоте очистки светильников 3 раза в год; 1,5 - при газоразрядных лампах в светильниках и лампах накаливания в прожекторах и той же расчетной частоте очистки светильников.
Таблица VI-3-9
МЕЖДУ СВЕТИЛЬНИКАМИ (L) К ВЫСОТЕ ИХ ПОДВЕСА (Н) <*>
--------------------------------
<*> Для шахматных схем расположения светильников при расстоянии между светильниками по ширине улицы до 24 м отношение L/H может быть увеличено в 1,4 раза.
В ночном режиме допускается увеличивать отношение шага светильников к высоте их установки в 2 раза против величин, приведенных в таблице.
Характеристика светильников | Предельные значения отношения L/H при | |
 |  | |
Светильники широкого светораспределения с лампами ДРЛ и люминесцентными лампами | 5 | 6 |
Светильники широкого светораспределения с лампами накаливания | 4,5 | 5,5 |
Светильники рассеянного равномерного светораспределения с любыми источниками света | 4,0 | 5,0 |
Таблица VI-3-10
ОСВЕЩЕНИЯ С ЛАМПАМИ НАКАЛИВАНИЯ В МЕСТАХ ПРОИЗВОДСТВА
РАБОТ НА ОТКРЫТЫХ ПРОСТРАНСТВАХ
Характеристика светильника | Наименьшая высота подвеса над уровнем земли или рабочей площадки, м | |
200 вт и менее | более 200 вт | |
Светильники с диффузными отражателями с защитным углом в пределах от 10 до 30° без рассеивателей | 3,5 | 4,5 |
То же с защитным углом более 30° | 3,0 | 3,5 |
Светильники с диффузными отражателями, снабженные рассеивателями: | ||
с коэффициентом пропускания до 80% в зоне 0 - 90°; | ||
с коэффициентом пропускания до 55% в зоне 60 - 90° | 3,5 | 4,5 |
с коэффициентом пропускания до 55% в зоне 0 - 90° | 2,5 | 3,5 |
Зеркальные светильники широкого излучения и призматические светильники: | ||
без рассеивателей | 4,5 | 7 |
с рассеивателями с коэффициентом пропускания до 80% | 3,5 | 7 |
Зеркальные светильники глубокого излучения: | 3,5 | 5,0 |
без рассеивателей | ||
с рассеивателями с коэффициентом пропускания до 80% | 3,0 | 5,0 |
Зеркально-призматические светильники | 9 | 10 |
VI-3-18. Коэффициент спроса для расчета сети наружного освещения следует принимать равным единице (см. также I-2-58).
VI-3-19. В сетях уличного освещения могут применяться групповые и индивидуальные (для каждого светильника) компенсирующие устройства реактивной мощности.
Выбор вида компенсации решается технико-экономическим расчетом.
При групповой компенсации должна быть обеспечена возможность отключений конденсаторных устройств одновременно с отключением компенсируемых ими установок.
VI-3-20. В сетях наружного освещения, если защитный аппарат обслуживает более 20 светильников на фазу, ответвления к светильникам должны защищаться индивидуальными предохранителями или автоматами.
На ответвлениях от кабельного ввода к светильникам в цоколе каждой опоры рекомендуется устанавливать предохранители или автоматы, конструктивное выполнение которых должно обеспечивать безопасное их обслуживание.
VI-3-21. Сеть охранного освещения, как правило, должна выполняться электрически раздельно от остальной сети наружного освещения.
При отсутствии по границе предприятия ограждения или охраны охранное освещение не должно предусматриваться.
VI-3-22. Светильники, установленные у входов в здания, рекомендуется присоединять к групповой сети внутреннего освещения и в первую очередь к той части сети аварийного освещения, которая постоянно включается с рабочим освещением (см. VI-1-26). Допускается питание этих светильников производить от сети наружного освещения при условии установки светоуказателей, присоединенных к сети внутреннего освещения.
VI-3-23. Питание наружного освещения должно производиться или непосредственно от трансформаторных подстанций, или от вводов осветительной сети в здания при условии соблюдения в последнем случае требования VI-3-28.
VI-3-24. Светильники наружного освещения допускается присоединять или к самостоятельным проводам, или к специально предназначенным для этого фазным и общему нулевому проводам городской электрической сети. В последнем случае должны быть предусмотрены устройства для заземления фазных проводов при их отключении.
VI-3-25. Кабельные распределительные линии уличного освещения в пределах одной линии следует, как правило, выполнять одним сечением по системе "заход - выход".
VI-3-26. В целях резервирования кабельных распределительных линий между крайними светильниками соседних участков для магистральных улиц городов должны быть проложены нормально отключенные перемычки (резервные кабельные линии).
VI-3-27. Воздушные распределительные линии наружного освещения должны выполняться без учета резервирования, а провода их могут быть разного сечения по длине линий.
Система управления наружным освещением должна обеспечивать его отключение в течение не более 3 мин. из возможно ограниченного числа мест.
VI-3-29. Устройства уличного освещения в городах должны быть оборудованы централизованным дистанционным управлением или телеуправлением; при этом должен быть предусмотрен контроль состояния освещения.
VI-3-29А. Устройства автоматического управления должны обеспечивать включение и отключение уличного освещения в зависимости от величины естественной освещенности или по заданному времени (графику).
VI-3-30. Централизованное управление уличным освещением, а также остальными видами наружного освещения, если оно для них предусматривается, должно в случае выхода из строя основного пункта управления обеспечивать возможность отключения освещения из ограниченного количества мест.
VI-3-31. Для магистральных улиц должна быть предусмотрена возможность отключения части светильников в ночное время.
VI-3-32. При кабельной разводке сети наружного освещения ввод кабеля в металлические опоры должен ограждаться цоколем опоры. Цоколи должны иметь размеры, достаточные для размещения в них кабельных разделок и предохранителей или автоматов, устанавливаемых на ответвлениях к светильникам, и дверцу с запором для эксплуатационного обслуживания.
VI-3-33. Переходы от кабельных линий к воздушным должны иметь отключающие устройства и монтироваться в ящиках, устанавливаемых на высоте не менее 2,5 м. Это требование не распространяется на кабельные выводы из трансформаторных пунктов на опоры и обходы дорог и препятствий, выполняемые кабелем.
VI-3-34. При использовании для подвеса светильников и прокладки проводов осветительной сети металлических или железобетонных опор контактной сети электротранспорта кабель наружного освещения, коммутационные устройства и светильники должны быть изолированы от опор и несущих конструкций.
Кабель на расстоянии 2 м от опоры должен прокладываться в изоляционной трубе (например, асбестоцементной), а провода, идущие к светильникам, должны иметь изоляцию, рассчитанную на напряжение не ниже 1000 в переменного тока.
При напряжении контактной сети до 600 в и при ее двойной изоляции относительно опор допускается не изолировать светильники от опор контактной сети или несущих конструкций.
При напряжении контактной сети от 1650 в до 3300 в постоянного тока осветительные сети должны выполняться на полное напряжение сети, при этом во всех случаях подвеску проводов и светильников рекомендуется производить на кронштейнах из изоляционного материала.
При напряжении контактной сети более 3300 в использование ее опор как для подвески светильников, так и для прокладки проводов осветительной сети не допускается.
Металлические конструкции, укрепленные на железобетонных опорах контактной сети (консоли, кронштейны, хомуты и т.п.), должны быть заземлены присоединением к рельсам при помощи заземляющих спусков.
VI-3-35. При питании прожекторов, установленных на металлических или железобетонных мачтах, воздушными линиями или кабельными линиями, проложенными в каналах, для защиты питающей линии от грозовых перенапряжений подход от линии до мачты должен выполняться кабелем, проложенным в земле на протяжении не менее 10 м.
1. В местах пересечений линий с улицами и дорогами при расстоянии между опорами до 40 м допускается не применять анкерных опор и двойного крепления проводов.
2. Наименьшее расстояние от опор до проезжих дорог или проезжей части не нормируется, при этом опоры должны располагаться таким образом, чтобы не мешать движению транспорта и пешеходов.
3. Опоры должны рассчитываться на механическую прочность так же, как опоры воздушных линий электропередачи напряжением до 1000 в. Опоры, не несущие проводов, должны проверяться на собственный вес и ветровую нагрузку.
РЕКЛАМНОЕ ОСВЕЩЕНИЕ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС в сентябре 1958 г. Внесены изменения Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР по согласованию с Госстроем СССР 5 августа 1963 г.
VI-4-1. Уровни средней освещенности витрин магазинов в плоскости расположения товаров рекомендуется принимать в соответствии с величинами, приведенными в табл. VI-4-1.
Таблица VI-4-1
--------------------------------
<1> В числителе указана освещенность при люминесцентных лампах, в знаменателе - при лампах накаливания.
Характеристика улиц, на которые выходят витрины магазинов | Характеристика цветов товаров | ||
преимущественно светлые (фарфор, белье и т.п.) | средних тонов и смешанных (галантерея, продукты) | преимущественно темные (готовое платье, меха и т.п.) | |
Уровни средней освещенности в плоскости расположения товаров, л/с | |||
Магистральные и главные улицы, а также главные площади в городах I и II категорий | 500/250 | 600/300 | 800/400 |
Магистральные и главные улицы, а также главные площади в городах III категории и улицы с большим количеством учреждений, магазинов и т.п. в городах I и II категорий | 400/200 | 500/250 | 700/350 |
Прочие улицы и площади | 300/150 | 400/200 | 500/250 |
При пользовании табл. VI-4-1 необходимо руководствоваться следующим: нормы освещенности являются средними в плоскости расположения выставленных товаров;
освещение витрин рекомендуется осуществлять с такой степенью равномерности, чтобы отношение наибольшей освещенности к наименьшей не превышало 3;
в соответствии с художественным оформлением допускаются отступления от норм как в отношении степени равномерности, так и величины освещенности.
VI-4-2. Источники света, установленные в витринах магазинов в тех направлениях, в которых они могут быть видимы лицам, находящимся на улице или в магазине, должны быть закрыты непрозрачной или диффузно-рассеивающей оболочкой. Допускается открытая установка:
ламп мощностью не более 5 вт;
ламп накаливания мощностью менее 100 вт, включенных на напряжение,
не превышающее 60% номинального;
тлеющих неоновых ламп;
ламп газового разряда, имеющих яркость не более 2000 нт.
VI-4-3. Периодически включаемые установки световой рекламы должны удовлетворять следующим требованиям:
1. Длительность одного цикла работы должна быть не менее 10 сек.
2. В витринах магазинов должно периодически включаться не более 50% (по световому потоку) источников света.
3. В установках, расположенных на фасадах и над крышами зданий, допускается либо плавное изменение накала источников света, либо одновременное включение их частями не более чем по 200 вт при высоте установки до 10 м и не более чем по 800 вт - при большей высоте.
Требования настоящего параграфа не обязательны для установок, выполняемых тлеющими неоновыми лампами или лампами накаливания, включенными на напряжение, не превышающее 60% номинального.
VI-4-4. Высота расположения источников света в светорекламных установках на городских улицах и площадях должна быть не менее величин, приведенных в табл. VI-4-2.
Таблица VI-4-2
НАИМЕНЬШАЯ ВЫСОТА РАСПОЛОЖЕНИЯ ИСТОЧНИКОВ СВЕТА
И СВЕТОРЕКЛАМНЫХ УСТАНОВКАХ НА ГОРОДСКИХ УЛИЦАХ И ПЛОЩАДЯХ
Характеристика источника света | Наименьшая высота расположения над уровнем дороги, м |
Лампы накаливания | |
Мощностью менее 100 вт, закрытые густой рассеивающей оболочкой или включенные на напряжение, не превышающее 60% номинального | Не ограничивается |
Мощностью менее 100 вт, закрытые матовой рассеивающей оболочкой, или 100 вт и более, закрытые густой рассеивающей оболочкой | 4 |
Мощностью менее 100 вт без рассеивающей оболочки или 100 вт и более, закрытые матовой рассеивающей оболочкой | 6 |
Мощностью 100 вт и более без рассеивающей оболочки | 10 |
Газосветные трубки | |
Тлеющие неоновые трубки | Не ограничивается |
Газосветные трубки яркостью менее 2000 нт всех цветов, за исключением близких к насыщенным: синего, красного и зеленого | 3 |
Газосветные трубки яркостью более 2000 нт всех цветов, за исключением близких к насыщенным: синего, красного и зеленого | 4 |
Газосветные трубки цветов, близких к насыщенным: синего, красного и зеленого | 8 |
VI-4-5. Для питания газосветных трубок должны применяться сухие трансформаторы в металлическом кожухе, имеющие вторичное напряжение не выше 13 кв. Вторичная обмотка этих трансформаторов должна продолжительно выдерживать короткое замыкание без недопустимого перегрева. В остальном трансформаторы должны соответствовать действующим ГОСТ или техническим условиям.
Открытые токоведущие части открыто установленных трансформаторов должны быть удалены от сгораемых материалов не менее чем на 50 мм.
VI-4-6. Трансформаторы для питания газосветных трубок должны быть установлены, по возможности, в непосредственной близости от питаемых ими трубок в местах, недоступных для посторонних лиц, или устанавливаться в металлических ящиках, сконструированных таким образом, чтобы при открытии ящика трансформатор отключался со стороны первичного напряжения. Рекомендуется использование указанных ящиков как конструктивной части самих трансформаторов.
VI-4-7. В общем ящике с трансформатором допускается установка блокировочных и компенсирующих устройств, а также аппаратов первичного напряжения (например, предохранителей) при условии надежного автоматического отключения трансформатора от сети при помощи блокировочного устройства при снятии крышки ящика.
VI-4-8. Магазинные и подобные им витрины, в которых смонтированы части высшего напряжения газосветных установок, должны быть оборудованы блокировкой, действующей только на отключение установки со стороны первичного напряжения при открывании витрин, т.е. подача напряжения на установку должна осуществляться персоналом вручную при закрытой витрине.
VI-4-9. Все части газосветной установки, расположенные вне витрин, снабженных блокировкой, должны находиться на высоте не менее 3 м над уровнем земли и не менее 0,5 м над поверхностями крыш и других строительных конструкций.
VI-4-10. Доступные для посторонних лиц и находящиеся под напряжением части газосветной установки должны быть ограждены и снабжены предупредительными плакатами.
VI-4-11. Открытые токоведущие части газосветных трубок должны отстоять от металлических конструкций или частей зданий на расстоянии не менее 20 мм, а изолированные части - не менее 10 мм.
VI-4-12. Расстояние между открытыми токоведущими частями газосветных трубок, не находящимися под одинаковым потенциалом, должно быть не менее 50 мм.
VI-4-13. Металлические нетоковедущие части газосветной установки на стороне высшего напряжения, а также средняя точка вторичной обмотки трансформаторов, питающих газосветные трубки, должны быть заземлены.
VI-4-14. Трансформаторы или группы трансформаторов, питающих газосветные трубки, должны со стороны первичного напряжения на всех полюсах отключаться аппаратом с видимым разрывом, а также защищаться аппаратом, рассчитанным на номинальный ток трансформатора.
Для отключения трансформаторов допускается применять пакетные выключатели с фиксированным положением его рукоятки (головки).
VI-4-15. Установка предохранителей, а также штепсельных розеток с предохранителями внутри магазинных витрин запрещается.
VI-4-16. Сеть на стороне высшего напряжения установок рекламного освещения должна выполняться изолированным проводом, имеющим испытательное напряжение не менее 15 кв и прокладываемым на изолирующих опорах, а в местах, доступных для механических воздействий или прикосновения, - в стальных трубах, коробах или других механически прочных конструкциях.
Для перемычек между отдельными электродами, имеющих длину не более 40 см, допускается применение голых проводов при условии соблюдения расстояний, приведенных в VI-4-11.
ОСВЕТИТЕЛЬНЫЕ АРМАТУРЫ, УСТАНОВОЧНЫЕ АППАРАТЫ
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС в сентябре 1958 г. Внесены изменения Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР по согласованию с Госстроем СССР 5 августа 1963 г.
VI-5-1. Лампы должны присоединяться к сети при помощи патронов, обеспечивающих надежный электрический контакт и возможность удобной и безопасной смены их.
Патроны должны иметь контактные зажимы для присоединения к ним проводов как с медными, так и с алюминиевыми жилами.
VI-5-2. Патроны, применяемые в установках, подверженных сотрясениям, должны иметь конструкцию, не допускающую самоотвинчивания ламп.
VI-5-3. Винтовые гильзы патронов в сетях, где обязательно заземление корпусов светильников на нулевой провод, должны быть присоединены к нулевому, а не к фазному проводу. Это требование не распространяется на переносные электроприемники и настольные лампы, не требующие заземления (присоединяемые штепсельным соединением).
VI-5-4. Электроды газосветных трубок в местах присоединения проводов не должны испытывать натяжения.
VI-5-5. Патроны независимо от напряжения, на которое они рассчитаны, должны иметь такую конструкцию, чтобы токоведущие части лампы были недоступны для прикосновения, а при ввертывании лампы цоколь ее мог оказаться под напряжением сети только после того, как прикосновение к нему будет невозможно.
1. Арматуры, применяемые во взрывоопасных помещениях, должны соответствовать требованиям гл. VII-3, а в пожароопасных помещениях - гл. VII-4.
2. Арматуры, применяемые в сырых помещениях, должны иметь патрон с корпусом из изоляционных и влагостойких материалов.
3. Арматуры, применяемые в помещениях особо сырых, с едкими парами и газами, а также вне зданий, должны быть выполнены из материалов, противостоящих воздействиям среды или защищенных от них соответствующими покрытиями; внутренние полости арматур и лампы должны быть предохранены от прямого попадания влаги; способ ввода проводов должен исключать возможность замыкания их между собой или соединения с металлическими частями арматуры; корпус патрона должен быть выполнен из изоляционных и влагостойких материалов.
4. Арматуры, применяемые в пыльных помещениях, должны иметь открытое, закрытое или пыленепроницаемое исполнение в зависимости от количества и характера пыли.
VI-5-7. Осветительные арматуры для ламп накаливания должны изготовляться из несгораемых материалов. Применение дерева и других сгораемых материалов допускается только для конструктивных частей, удаленных от источников света.
Для отражателей и рассеивателей светильников открытого исполнения допускается применение бумаги, ткани, пластмассы и тому подобных материалов при условии, что превышение температуры их нагрева над температурой окружающего воздуха должно быть не выше 50 °C. При этом конструкция светильника должна ограничивать возможность установки в нем ламп большей мощности, чем это предусмотрено маркировкой.
В магазинных витринах допускается установка патронов с лампами накаливания мощностью не более 100 вт на деревянных и подобных основаниях, обшитых листовой сталью по асбесту.
VI-5-8. Для осветительных арматур с люминесцентными лампами применение сгораемых материалов допускается при условии, что соответствующие части удалены на расстояние не менее 15 мм от колбы лампы, а в местах установки вспомогательных аппаратов или прокладки проводов - защищены листовой сталью по асбесту или асбестом.
VI-5-9. В осветительных арматурах должно быть выдержано правильное положение светового центра лампы, для чего в них должны применяться или лампы соответствующей мощности, или приспособления для регулирования положения лампы.
VI-5-10. Провода должны вводиться в осветительную арматуру таким образом, чтобы в месте ввода они не подвергались механическим повреждениям, а контакты патронов были разгружены от механических усилий.
VI-5-11. Соединение проводов внутри кронштейнов или труб, при помощи которых устанавливаются арматуры, запрещается.
VI-5-12. Приспособления для подвешивания светильников должны выдерживать в течение 1 ч без повреждений и остаточных деформаций приложенную к ним нагрузку, равную пятикратному весу светильника.
Для сложных многоламповых люстр, кроме веса светильников, в нагрузке должен учитываться дополнительный вес, равный 80 кг.
VI-5-13. Осветительную арматуру допускается подвешивать непосредственно на питающих ее проводах при условии, что эти провода предназначены для этой цели и изготавливаются по специальным техническим условиям.
VI-5-14. Для зарядки осветительных арматур общего освещения должны применяться гибкие провода с медными жилами сечением не менее: 0,5 кв. мм - внутри зданий и 1 кв. мм - вне зданий.
Зарядка арматур общего освещения должна производиться проводами с изоляцией на напряжение до 500 в переменного или 1000 в постоянного тока. В помещениях без повышенной опасности допускаются специальные арматурные провода с изоляцией на напряжение до 220 в переменного тока.
VI-5-15. Для зарядки подвесных арматур местного освещения и настольных ламп, а также для присоединения ручных или переносных осветительных арматур должны применяться гибкие двухжильные шнуры и провода с медными жилами сечением не менее 0,75 кв. мм.
VI-5-16. Для зарядки стационарных осветительных арматур местного освещения должны применяться два гибких провода с медными жилами сечением каждый не менее: 1 кв. мм - для подвижных конструкций и 0,5 кв. мм - для неподвижных конструкций с изоляцией не ниже чем на напряжение 500 в переменного тока и 1000 в постоянного тока.
VI-5-17. Зарядка осветительных арматур местного освещения должна быть выполнена с соблюдением следующих требований:
1. Провода должны заводиться внутрь кронштейна или иным путем защищаться от механических повреждений; при напряжении не выше 36 в это требование не является обязательным.
2. При наличии шарниров провода внутри шарнирных частей не должны подвергаться натяжению или перетиранию.
3. Отверстия для проводов в кронштейнах должны быть диаметром не менее 8 мм с допуском местных сужений до 6 мм; в местах вводов проводов должны применяться изолирующие втулки.
4. В подвижных конструкциях осветительных арматур должна быть исключена возможность самопроизвольного перемещения или раскачивания арматуры.
VI-5-18. Металлические корпуса арматур должны быть снабжены специальными винтами диаметром не менее 4 мм для присоединения к заземляющей сети.
VI-5-19. Требования, приведенные в VI-5-20 - VI-5-31, распространяются на аппараты (штепсельные соединения, выключатели и переключатели) для тока до 25 а и напряжения до 250 в.
VI-5-20. Аппараты, предназначенные для взрывоопасных помещений, должны соответствовать требованиям гл. VII-3.
VI-5-21. Аппараты, устанавливаемые вне зданий, в помещениях сырых, особо сырых, пыльных и помещениях со средой, вредно действующей на контакты, должны быть защищены от воздействия среды.
VI-5-22. Аппараты, устанавливаемые скрыто, должны быть заключены в коробки или специальные кожухи.
VI-5-23. Аппараты, применяемые при открытой электропроводке, должны устанавливаться на подкладках из непроводящего материала толщиной не менее 10 мм. Указанные прокладки могут являться конструктивной частью аппаратов.
VI-5-24. Аппараты должны иметь контактные зажимы для присоединения к ним проводов как с медными, так и с алюминиевыми жилами.
VI-5-25. Штепсельные розетки для переносных электроприемников с заземляемыми корпусами должны быть снабжены специальным контактом для присоединения заземляющего проводника. При этом конструкция штепсельного соединения должна исключать возможность использования токоведущих контактов в качестве контактов, предназначенных для заземления. Соединение между заземляющими контактами вилки и штепсельной розетки должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным. Заземленный контакт штепсельной розетки должен быть электрически соединен с корпусом ее, если этот корпус выполнен из металла.
VI-5-26. Штепсельные вилки должны быть выполнены таким образом, чтобы их нельзя было включить в штепсельные розетки с большим номинальным напряжением, чем номинальное напряжение вилки. Конструкция штепсельных розеток и вилок должна быть такова, чтобы нельзя было вставить в розетку только один полюс двухполюсной вилки, а также один или два полюса трехполюсной вилки.
VI-5-27. Штепсельные вилки должны иметь такую конструкцию, чтобы присоединяемые к ним переносные провода в местах присоединения не подвергались натяжению или излому.
VI-5-28. Применение переходных вилок штепсельных розеток более чем на два направления запрещается.
VI-5-29. Штепсельные розетки при напряжении 127 - 220 в должны иметь предохранители такой конструкции, которая исключала бы возможность прикосновения к токоведущим частям при смене плавких вставок и применения некалиброванных вставок.
При отсутствии штепсельных розеток, удовлетворяющих этому требованию, следует применять розетки без предохранителей.
VI-5-30. Выключатели и переключатели переносных электроприемников должны, как правило, устанавливаться на самих электроприемниках или в электропроводке, проложенной неподвижно. На подвижных проводах допускается устанавливать только выключатели специальной конструкции, предназначенной для этой цели.
VI-5-31. В двухпроводных линиях четырехпроводных систем однополюсный выключатель должен быть включен в рассечку фазного провода (см. I-7-61).
ЭЛЕКТРООБОРУДОВАНИЕ СПЕЦИАЛЬНЫХ УСТАНОВОК
ЭЛЕКТРООБОРУДОВАНИЕ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
--------------------------------
<*> Утверждены Союзглавэнерго по согласованию с Госстроем СССР 15 июля 1960 г.; внесены изменения Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР по согласованию с Госстроем СССР 25 сентября 1963 г.
VII-1-1. Настоящая глава Правил распространяется на электрооборудование жилых зданий всех типов (квартирные, общежития, интернаты, гостиницы), а также на общественные здания и помещения: административные, учебные (школы, техникумы, институты), лечебные учреждения (больницы, амбулатории, санатории, дома отдыха), музеи, выставочные павильоны, книгохранилища, библиотеки, детские сады и дома, ясли, помещения торговые и общественного питания (фабрики-кухни, столовые, рестораны), коммунальные (бани, прачечные, парикмахерские) и т.п.
Настоящие Правила не распространяются на уникальные здания, специальные электроустановки в учебных, научных и лечебных заведениях (электрооборудование лабораторий, лечебных кабинетов, рентгеновских установок), стенды в музеях и выставочных павильонах и на электроустановки, которые по своему характеру должны быть отнесены к промышленным предприятиям (мастерские, бытовые помещения цехов и т.п.).
VII-1-2. Электрооборудование жилых и общественных зданий, кроме требований настоящей главы, должно удовлетворять также требованиям разделов I - VI в той мере, в какой они не изменены настоящей главой.
Электрооборудование коммунально-бытовых котельных, расположенных в жилых и общественных зданиях, должно производиться в соответствии со Строительными Нормами и Правилами (СНиП) "Газоснабжение. Внутреннее газообразование. Нормы проектирования" (Н-Г. 11-62) и "Правилами безопасности в газовом хозяйстве населенных пунктов и при использовании газа промышленными, коммунальными и бытовыми потребителями" Госгортехнадзора.
VII-1-3. Вводным устройством называется совокупность конструкций и аппаратов, устанавливаемых на вводе питающей линии в здание.
VII-1-4. Распределительным щитом, пунктом, щитком называется распределительное устройство, предназначенное для управления линиями сети и их защиты:
всего здания - главный распределительный щит (пункт, щиток);
части здания - вторичный распределительный щит (пункт, щиток);
групповой сети - групповой щиток.
VII-1-5. Питающей сетью называются линии от подстанции или ответвления от линий электропередачи до вводных устройств, а также от них до щитов, пунктов или щитков.
VII-1-6. Групповой сетью называются линии от щитков (пунктов, щитов), служащие для присоединения к ним электроприемников.
VII-1-7. Стояком называется вертикальный участок сети между этажами здания.
VII-1-8. Напряжения сети для электроснабжения жилых и общественных зданий должны приниматься в соответствии с I-2-66 и VI-1-20.
В квартирах для сети, питающей светильники и переносные электроприемники, должно применяться напряжение не выше 220 в (фаза и нуль сети 380/220 в).
VII-1-9. Электрические сети помещений и зданий в необходимых случаях должны обеспечивать возможность питания рекламного освещения, освещения витрин, иллюминационных установок, а также звонковой и другой сигнализации и т.п.
VII-1-10. При проектировании групповой осветительной сети общественных зданий, гостиниц, общежитий, интернатов, общедомовых помещений жилых зданий (лестничные клетки, подвалы, чердаки, котельные, красные уголки и т.п.), а также всех остальных нежилых помещений, размещаемых в жилых зданиях (торговые и складские помещения, мастерские, парикмахерские, ателье, административные помещения и т.п.), расчетную мощность следует определять по светотехническому расчету с коэффициентом спроса, равным единице.
Расчетная мощность сети для питания штепсельных розеток должна приниматься с учетом мощности присоединяемых электроприемников.
VII-1-11. При проектировании групповой сети квартир расчетную мощность следует определять по следующим наименьшим нормам удельных расчетных нагрузок:
12 вт/кв. м - для освещения жилых комнат и кухонь;
8 вт/кв. м - для освещения остальных помещений общего пользования квартир; при этом в каждом помещении следует принимать не менее одной лампы мощностью 25 вт;
30 - 40 вт/кв. м - бытовая нагрузка жилых комнат и кухонь.
VII-1-12. Коэффициенты спроса для расчета питающей сети рабочего освещения общественных зданий и нежилых помещений в жилых зданиях следует принимать в соответствии с I-2-58 и I-2-59, а аварийного освещения - равным единице.
VII-1-13. Расчетные нагрузки для питающих линий квартир, а также расчетные нагрузки на вводе в жилые здания определяются, исходя из удельной нагрузки на одну квартиру и числа квартир, питаемых данной линией с учетом соответствующего коэффициента одновременности, принимаемого по табл. VII-1-1.
Таблица VII-1-1
КОЭФФИЦИЕНТЫ ОДНОВРЕМЕННОСТИ ДЛЯ РАЗЛИЧНОГО
КОЛИЧЕСТВА КВАРТИР, ПИТАЕМЫХ ЛИНИЕЙ
Характеристика квартир | Число квартир | ||||||||||
1 | 5 | 10 | 20 | 30 | 40 | 60 | 100 | 200 | 400 | 600 | |
С газовыми плитами и плитами на твердом топливе | 1 | 0,7 | 0,62 | 0,5 | 0,45 | 0,43 | 0,42 | 0,41 | 0,39 | 0,37 | 0,36 |
С электрическими плитами | 1 | 0,62 | 0,47 | 0,4 | 0,35 | 0,33 | 0,3 | 0,28 | 0,26 | 0,24 | 0,23 |
Расчетные удельные нагрузки на одну квартиру следует принимать равными; 1 квт - для зданий с газовыми плитами; 1,2 квт - с плитами на твердом топливе и 4 квт - со стационарными электрическими плитами.
VII-1-14. Расчетные удельные нагрузки, приведенные в VII-1-13, учитывают осветительную и бытовую нагрузки квартир, а на вводе в здания - также осветительную нагрузку общедомовых помещений (лестничных клеток, подпольев, чердаков и т.п.) и не учитывают силовую нагрузку от электроприемников общедомовых и встроенных в жилые здания торговых и коммунально-бытовых предприятий. Удельные нагрузки не учитывают также применения в квартирах кондиционирования воздуха, электрических водонагревателей и электрического отопления.
Расчетные удельные нагрузки рассчитаны для средней жилой площади квартир, равной 30 кв. м. При средней площади квартир, отличающейся от указанной более чем на +/- 5 кв. м, расчетную удельную нагрузку на одну квартиру следует принимать увеличенной (или соответственно уменьшенной), но не более чем на 20%.
При реконструкции жилых зданий с многокомнатными квартирами большой площади следует принимать нагрузки от освещения и бытовых электроприемников для расчета питающей сети по табл. VII-1-2.
Таблица VII-1-2
УДЕЛЬНЫЕ НАГРУЗКИ ОТ ОСВЕЩЕНИЯ И БЫТОВЫХ ЭЛЕКТРОПРИБОРОВ
ДЛЯ РАСЧЕТА ПИТАЮЩЕЙ СЕТИ РЕКОНСТРУИРУЕМЫХ ЖИЛЫХ ЗДАНИЙ
Участок питающей сети | Удельная нагрузка, отнесенная к жилой (оплачиваемой) площади квартир, вт/кв. м | |
с газовыми плитами | с плитами на твердом топливе | |
Лестничные питающие линии (стояки) | 20 | 25 |
Внутридомовые питающие линии | 18 | 22 |
На вводе в дом | 15 | 18 |
VII-1-15. При проектировании городских наружных сетей напряжением до 1000 в расчетные удельные нагрузки на расчетный срок 5 - 8 лет следует принимать в соответствии с VII-1-13 и VII-1-14 (включая и существующий жилой фонд).
При соответствующих обоснованиях, например при наблюдающихся в данном городе фактических больших нагрузках, могут приниматься по согласованию с энергоснабжающей организацией повышенные нагрузки по сравнению с приведенными в VII-1-13 и VII-1-14.
Для существующих городов с населением до 20 тысяч, за исключением заводских и т.п. поселков, а также для усадебных застроек вышеуказанные нагрузки следует принимать с коэффициентом 0,5 - 0,7.
VII-1-16. При сооружении встроенных в здания подстанций перекрытия и стены, смежные с помещениями другого назначения, должны иметь надежную звукоизоляцию и, кроме того, размещение подстанции должно обеспечивать наибольшее ослабление шума.
В жилых зданиях, школах, а также в лечебных или спальных корпусах больниц, санаториев, домов отдыха и гостиниц и т.п. сооружение встроенных и пристроенных подстанций не допускается.
В подстанциях могут устанавливаться трансформаторы с любой системой охлаждения.
VII-1-17. Помещение распределительного устройства напряжением до 1000 в, если в него имеет доступ обслуживающий персонал потребителя, не должно сообщаться с другими помещениями подстанций, имеющими оборудование, находящееся под напряжением, и должно иметь отдельный запирающийся вход.
VII-1-18. Вводы в здания должны быть оборудованы вводными устройствами, которые могут совмещаться с распределительными щитами, пунктами или щитками.
Если трансформаторная подстанция встроена в здание или пристроена к нему, вводным устройством для здания может служить щит подстанции, обслуживаемый персоналом потребителя.
VII-1-19. На вводных устройствах должны быть установлены аппараты защиты и управления. Для вводных устройств на ток не более 20 а допускается не устанавливать аппараты управления. При ответвлениях к вводам в здания от воздушных линий, защищенных в точках ответвления на величину тока до 20 а, вводные устройства в здании могут не применяться.
При совмещении вводного устройства с распределительным щитом, пунктом, щитком допускается не устанавливать аппаратов защиты на вводе питающей линии в здание, если защита имеется в начале ответвления или питание вводного устройства производится отдельной линией.
На каждой отходящей линии распределительного щита, пункта или щитка должны устанавливаться аппараты защиты. Отключающий аппарат может устанавливаться один на несколько линий.
VII-1-20. На вводах линий, питающих торговые помещения, коммунальные предприятия, административные помещения и т.п. обособленные в административно-хозяйственном отношении потребители, должны быть установлены аппараты управления независимо от наличия таких же аппаратов в начале или на ответвлении от питающей линии.
VII-1-21. Выбор защитного аппарата по величине тока должен производиться в соответствии с требованиями, приведенными в III-1-7 - III-1-10.
На внешние питающие сети (от подстанции до вводов в здания) требования о защите от перегрузок, приведенные в III-1-9, не распространяются.
VII-1-22. При размещении аппаратов защиты в дополнение к III-1-11 - III-1-16 необходимо руководствоваться также следующими требованиями:
1. На квартирных щитках предохранители и автоматы должны быть установлены не только на фазных, но и нулевых проводах (в том числе заземленных) двухпроводных групп; при применении автоматов на нулевых проводах допускается заменять автоматы любыми разъединяющими устройствами (выключатель, пробочный предохранитель и т.п.).
В случае применения двухполюсных отключающих аппаратов (выключатели и т.п.) до квартирного счетчика (см. VII-1-60) и если при этом в фазных проводах установлены автоматы, на нулевых проводах применение защиты не требуется.
2. На этажных (лестничных) щитках жилых зданий предохранители и автоматы должны устанавливаться только на фазных проводах. При установке квартирных щитков с автоматами на лестничных клетках на расстоянии не более 3 м от лестничного стояка этажные щитки допускается не устанавливать.
3. В общественных зданиях и помещениях, обслуживаемых квалифицированным персоналом (см. I-1-27), предохранители и автоматы на щитках следует устанавливать только на всех нормально незаземленных полюсах или фазах.
В помещениях без повышенной опасности (см. I-1-13), в которых не требуется выполнения заземления и обслуживание электрооборудования производится неквалифицированным персоналом (например, отдельные конторские, складские и торговые помещения), предохранители следует устанавливать как на фазных, так и на нулевых проводах двухпроводных групп.
VII-1-23. Распределительные щиты рекомендуется устанавливать в запирающихся помещениях, доступных только для обслуживающего персонала. В районах, подверженных затоплению, вводные устройства, главные распределительные щиты, пункты и щитки должны устанавливаться выше уровня затопления.
Для одно- и двухэтажных жилых зданий, не имеющих общих лестничных клеток, вводные устройства могут устанавливаться в соответствующем исполнении снаружи зданий на стене.
При размещении вводных устройств и главных распределительных щитов, пунктов и щитков не в специальных помещениях должны соблюдаться следующие требования:
1. Устройства должны быть расположены в удобных и всегда доступных для обслуживания местах, например на лестничных клетках, в сухих подвалах, в отапливаемых тамбурах.
2. Аппараты должны быть установлены в металлическом шкафу или нише капитальной стены, снабженных запирающимися дверцами; рукоятки управления отключающих аппаратов не должны выводиться наружу или должны быть съемными.
3. Щиты, щитки, пункты и вводные устройства должны устанавливаться на расстоянии не менее 0,5 м от трубопроводов (водопровод, отопление, канализация и т.п.), газопроводов и газовых счетчиков <1>.
--------------------------------
<1> Пункт 3 согласован с Госгортехнадзором РСФСР.
VII-1-24. Щитовые помещения не допускается располагать под уборными, ванными комнатами, кухнями и санузлами.
При прокладке через щитовые помещения трубопроводов (водопровод, отопление, канализация), вентиляционных и прочих коробов они не должны иметь в пределах помещения люков, задвижек, фланцев, ревизий, вентилей и т.п. Прокладка через эти помещения газопроводов не допускается.
VII-1-25. Помещения распределительных щитов должны быть оборудованы естественной вентиляцией и электрическим освещением.
VII-1-26. Щитки, как правило, должны устанавливаться в нишах, ящиках или закрываться кожухами. Это требование необязательно для щитков, устанавливаемых в щитовых помещениях, а также для квартирных щитков.
VII-1-27. При выполнении внутренних электрических сетей необходимо руководствоваться следующим:
1. Электроустановки организаций, обособленных в административно-хозяйственном отношении, но расположенных в одном здании, могут питаться отдельными ответвлениями от общей питающей линии или отдельными линиями от вводного устройства, главного или вторичного распределительного щита.
Допускается питание электроустановок потребителей нежилого сектора и квартир от общей питающей линии при условии, что в месте ответвления устанавливаются раздельные отключающие аппараты.
В обоих указанных выше случаях должны выполняться требования о постоянстве напряжения, приведенные в VI-1-23 и VI-1-24.
2. Одной линией можно питать несколько стояков, при этом в жилых зданиях высотой более пяти этажей на каждом ответвлении к стояку должен устанавливаться отключающий аппарат.
3. Освещение в жилых зданиях лестниц, проходов, коридоров и т.п. вне квартир должно питаться самостоятельными линиями от главного распределительного щита, пункта или щитка.
VII-1-28. Стояки питающей сети квартир должны, как правило, прокладываться по лестничным клеткам (проводами или шинами); прокладка их внутри квартир не рекомендуется.
На лестничных клетках допускается прокладка в общей трубе проводов питающих линий квартир (стояки) и проводов рабочего освещения лестничных клеток.
VII-1-29. Прокладку сети внутри зданий рекомендуется выполнять скрыто, за исключением неотапливаемых подвалов, чердаков, сырых и особо сырых помещений, деревянных зданий.
VII-1-30. В помещениях приготовления и приема пищи, за исключением квартир, запрещается открытая прокладка проводов на роликах, изоляторах, клицах.
В кухнях жилых квартир могут применяться те же виды электропроводки, что и в жилых комнатах и коридорах.
В ванных комнатах, в душевых и в уборных должна, как правило, применяться скрытая электропроводка; допускается открытая электропроводка защищенными проводами и кабелями.
Применение защищенных проводов в металлической оболочке, а также проложенных в стальных трубах запрещается.
VII-1-31. Электропроводка на чердаках должна выполняться в соответствии с требованиями, приведенными в II-1-57 - II-1-59.
VII-1-32. Номинальные токи плавких вставок предохранителей или расцепителей автоматов должны быть:
10 а - для групповой осветительной и штепсельной сети квартир;
15 а - для этажных (лестничных) щитков.
Для стояков в жилых зданиях, питающих квартиры, токи плавких вставок предохранителей или расцепителей автоматов должны быть не менее 20 а.
VII-1-33. Сечения проводов отдельных участков электрической сети должны быть не менее приведенных в табл. VII-1-3.
Таблица VII-1-3
НАИМЕНЬШИЕ СЕЧЕНИЯ ПРОВОДОВ ВНУТРИДОМОВОЙ СЕТИ
Наименьшее сечение проводов, кв. мм | ||
медных | алюминиевых | |
Групповые линии сети освещения при отсутствии штепсельных розеток | 1 | 2,5 |
Групповые линии силовой сети, сети освещения со штепсельными розетками и штепсельные линии | 1,5 | 2,5 |
Вводы в квартиры, к потребителям, расчетным счетчикам | 2,5 | 4 |
Стояки в жилых зданиях для питания квартир | 4 | 6 |
При сечении фазных проводов до 16 кв. мм (по меди) нулевые провода стояков в жилых зданиях должны иметь сечение, равное фазному при больших сечениях - не менее 50% фазного.
Сечения заземляющих и нулевых проводов, используемых для заземления, должны также соответствовать требованиям I-7-55.
VII-1-34. Электрические звонки в квартирах должны иметь напряжение в цепи кнопки не выше 36 в.
VII-1-35. Светильники и прочие осветительные устройства во всех помещениях должны быть установлены и расположены таким образом, чтобы обеспечивалась возможность безопасного обслуживания их при помощи обычных технических средств (лестниц, стремянок и т.п.), или должны предусматриваться специальные устройства (раздвижные вышки, ходовые мостики и т.п.).
VII-1-36. В помещениях для приготовления пищи, за исключением кухонь в квартирах, светильники, устанавливаемые над рабочими местами (плитами, столами и т.п.), должны иметь снизу сплошной защитный колпак или рассеиватель. Для светильников с люминесцентными лампами достаточно ограничиться сетками или решетками.
VII-1-37. В квартирах, в жилых комнатах площадью 12 кв. м и более должна быть предусмотрена возможность установки многоламповых светильников с включением ламп двумя частями.
Осветительная металлическая арматура должна иметь, в дополнение к требованиям VI-5-6 и VI-5-12, приспособление для подвеса с изолирующим кольцом.
Крюк в потолке для подвешивания арматуры должен быть изолирован. Это требование не относится к случаям крепления крюков к деревянным перекрытиям.
VII-1-38. В ванных комнатах, душевых и уборных квартир, гостиниц и общежитий корпуса светильников и патронов должны быть из изолирующего материала.
В ванных и душевых комнатах квартир, гостиниц и общежитий при высоте помещений 2,5 м и менее рекомендуется применять осветительную арматуру с заглубленным патроном или патроном с высоким изолирующим кольцом и другими конструктивными решениями, повышающими безопасность обслуживания.
VII-1-39. В жилых комнатах квартир и общежитий должно быть установлено не менее одной штепсельной розетки на каждые полные и неполные 6 кв. м площади; в коридорах квартир - не менее одной штепсельной розетки на каждые полные и неполные 10 кв. м площади коридоров, а в кухнях квартир - две штепсельные розетки.
Штепсельные розетки должны также предусматриваться в коридорах гостиниц, общежитий, административных, лечебных и тому подобных зданий для уборочных машин (электропылесосы, электрополотеры и т.п.).
Штепсельные розетки должны быть установлены на высоте 0,8 - 1 м от пола. Допускается утопленная установка штепсельных розеток на высоте 0,3 м, при этом рекомендуется применение защитных устройств, закрывающих штепсельные гнезда при вынутой вилке.
В школах и детских учреждениях в помещениях для пребывания детей штепсельные розетки должны устанавливаться на высоте не менее 1,5 м.
Штепсельные розетки должны быть по возможности удалены от заземленных частей (трубопроводы, плиты, раковины) и находиться от них на расстоянии не менее чем 0,5 м.
VII-1-40. В помещениях котельных, за исключением работающих на газовом топливе, а также в помещениях вентиляционных камер, прачечных и т.п. должны устанавливаться штепсельные розетки, предназначенные для включения ручных переносных ламп; питание этих розеток должно выполняться в соответствии с требованиями, приведенными в I-7-77, VI-1-22 и VI-2-34.
VII-1-41. Выключатели для светильников рабочего и аварийного освещения в помещениях с пребыванием большого числа людей (магазины, столовые и т.п.) должны быть доступны только для обслуживающего персонала.
VII-1-42. Для помещений кухонь, за исключением кухонь в квартирах, а также для ванных комнат, уборных и т.п. выключатели следует устанавливать вне этих помещений, вблизи входов.
Установка выключателей и штепсельных розеток в ванных комнатах, душевых, раздевалках при душевых и в мыльных помещениях не допускается. Исключение допускается для штепсельных розеток в ванных комнатах, присоединенных через разделяющие трансформаторы (см. I-1-43).
VII-1-43. Выключатели рекомендуется устанавливать на стене у дверей со стороны дверной ручки; выключатели можно устанавливать под потолком с управлением при помощи шнурка.
Высота установки выключателей на стене должна приниматься 1,8 м от пола в школах, детских учреждениях и в помещениях для пребывания детей и 1,5 м - в остальных случаях.
VII-1-44. Над каждым основным входом в здание должен быть установлен светильник, обеспечивающий на площадке входа освещенность в горизонтальной плоскости не менее 0,5 лк.
VII-1-45. Знаки, обозначающие номера зданий, и указатели гидрантов должны быть освещены.
VI1-1-46. Светильники, установленные над входами в здания, у номерных знаков и гидрантов, должны питаться от сети внутреннего освещения.
VII-1-47. В случаях, когда освещение дворов производится от внутридомовой сети, оно должно питаться отдельными линиями, снабженными защитными и отключающими аппаратами, доступными только для обслуживающего персонала.
VII-1-48. Электродвигатели, обслуживающие общедомовые установки (насосы, вентиляторы, лифты и т.п.), а также защитные и пусковые аппараты для них, должны быть доступны только для обслуживающего персонала. Исключением являются кнопки управления лифтами, пожарными насосами и вентиляцией, которые могут быть установлены в местах, необходимых по условиям эксплуатации, эти кнопки должны быть снабжены соответствующими надписями.
Пусковые аппараты, кроме того, должны быть расположены с соблюдением требований, приведенных в гл. V-3.
VII-1-49. Цепи управления электродвигателями насосов, обслуживающих водонапорные и расширительные баки, должны быть оборудованы автоматическими устройствами для регулирования уровня воды.
Напряжение в цепи датчиков, установленных на указанных сосудах с изменяющимся уровнем, должно быть не выше 36 в.
VII-1-50. Электродвигатели рабочего и резервного пожарных насосов должны питаться отдельными линиями от подстанции или главного распределительного щита.
При отсутствии резерва электродвигатель пожарного насоса должен питаться двумя линиями, одна из которых должна быть присоединена непосредственно к щиту подстанции или главному распределительному щиту. Переключение с одной линии на другую допускается осуществлять вручную или автоматически.
VII-1-51. У каждого пожарного крана с недостаточным напором должны устанавливаться кнопки включения электродвигателей пожарных насосов или на линиях пожарного водопровода, не имеющих ответвлений к водоразборным кранам, должны быть установлены струйные реле или реле давления, обеспечивающие автоматический запуск электродвигателей пожарных насосов при открывании одного из пожарных кранов.
При дистанционном управлении электродвигателями пожарных насосов в местах дистанционного управления должны устанавливаться только кнопки включения, а непосредственно у насосов - кнопки включения и отключения.
VII-1-52. Одной линией следует питать не более четырех лифтов, расположенных в разных лестничных клетках. При наличии в лестничной клетке двух лифтов одного назначения каждый лифт должен питаться от разных линий; при этом число лифтов, присоединяемых к каждой линии, не ограничивается.
VII-1-53. На чердаках зданий установка электродвигателей допускается при условии их размещения не над жилыми помещениями и при соблюдении требований по звукоизоляции.
Электродвигатели должны быть в закрытом исполнении, а пусковые аппараты и щиты в металлических кожухах; при открытых и защищенных исполнениях они должны быть установлены в отдельных помещениях со стенами, перекрытиями и полом из несгораемых материалов или шкафах, выполненных из несгораемых материалов и удаленных от горючих элементов здания на расстояние не менее 0,5 м.
Во всех случаях вблизи электродвигателей должен быть установлен отключающий аппарат для обеспечения возможности безопасного ремонта электродвигателей.
VII-1-54. В жилых зданиях с отдельными квартирами следует устанавливать, как правило, один однофазный счетчик на каждую квартиру.
В многокомнатных квартирах, а также в небольших отдельностоящих зданиях (особняки, коттеджи и т.п.) с нагрузкой более 10 а допускается установка трехфазных счетчиков непосредственного включения, в том числе и для четырехпроводной системы, или нескольких однофазных счетчиков.
VII-1-55. Установка расчетных счетчиков в здании должна производиться раздельно для каждого самостоятельного потребителя (организации, домоуправления, ателье, магазина, мастерской, склада и т.п.); при этом установки отдельных счетчиков для осветительной и силовой нагрузок не требуется, если силовая нагрузка составляет не более 5 квт.
VII-1-56. Счетчики для общедомовой нагрузки жилых зданий (освещение лестничных клеток, дворовое освещение, контора домоуправления и т.п.) рекомендуется устанавливать в шкафах вводных устройств или на главных распределительных щитах.
VII-1-57. В квартирах счетчики рекомендуется размещать совместно с аппаратами защиты (предохранителями, автоматами) и выключателями для счетчиков на общих щитках.
Квартирные щитки рекомендуется устанавливать в нишах, если это допускается строительной конструкцией здания. Счетчики, устанавливаемые на лестничных клетках, должны размещаться в шкафах или нишах с запирающимися дверцами.
При монтаже типовых квартирных щитков со строго фиксированным местом установки однофазных счетчиков необходимо в соответствии с I-5-36 оставлять с передней стороны щитка концы проводов длиной 120 мм.
VII-1-58. Перед счетчиком, непосредственно включаемым в сеть, и после него должны быть установлены аппараты защиты. Перед счетчиком эти аппараты можно устанавливать как в непосредственной близости от него, так и в удалении, в начале линии или на ответвлении от линии к счетчику.
После счетчиков аппараты защиты должны устанавливаться возможно ближе к счетчику, но не далее чем на расстоянии 10 м по длине электропроводки. В случаях, когда после счетчика отходит несколько линий, снабженных аппаратами защиты, установки общего аппарата защиты после счетчиков не требуется.
VII-1-59. В квартирах перед счетчиками не требуется устанавливать аппараты защиты сверх предусматриваемых VII-1-22 при питании квартир от стояков и сверх предусматриваемых в VII-1-19 - на вводных устройствах или в местах ответвлений от воздушных линий для небольших жилых зданий.
После счетчиков в квартирах аппараты защиты должны устанавливаться в соответствии с VII-1-22 на квартирных щитках.
VII-1-60. Перед счетчиком на расстоянии не более 10 м (по длине электропроводки) от него должен быть установлен рубильник, пакетный выключатель, пробочные предохранители или автомат для обеспечения возможности безопасной замены счетчика путем снятия напряжения со всех фаз, присоединяемых к нему.
Перед счетчиками квартир, устанавливаемых на квартирных щитках в нишах, обязательна установка двухполюсных выключателей на тех же щитках.
При открытой установке квартирных счетчиков и соблюдении требований, приведенных в VII-1-22, никаких отключающих аппаратов перед счетчиками не требуется.
При применении в квартирах трехфазных счетчиков установка перед ними трехполюсных отключающих устройств является обязательной.
VII-1-61. В помещениях без повышенной опасности (см. I-1-13) жилых и общественных зданий, а также в кухнях квартир, в ванных комнатах и уборных квартир и номеров гостиниц заземление металлических корпусов стационарно установленного осветительного электрооборудования не требуется.
В этих же помещениях не требуется заземление металлических корпусов переносных электроприемников (утюги, чайники, плитки, комнатные холодильники, пылесосы, стиральные и швейные машины и т.п.).
В указанных помещениях должны заземляться только металлические корпуса силовых стационарных электроприемников, как-то: электрических плит, кипятильников и т.п., а также металлические трубы электропроводки к ним.
Заземлению также подлежат металлические корпуса электрооборудования и части электропроводок в лестничных клетках жилых и общественных зданий, душевых, домовых и общественных уборных, банях и тому подобных помещениях.
VII-1-62. В ванных комнатах жилых и общественных зданий и в банях металлические корпуса ванн должны быть соединены металлическими проводниками с трубами водопровода.
VII-1-63. Заземление электрооборудования в производственных помещениях, расположенных в жилых и общественных зданиях (котельных, насосных, электромашинных помещениях лифтов, мастерских, прачечных, помещениях для приготовления пищи в столовых, ресторанах и т.п.), должно выполняться в соответствии с требованиями приведенными в гл. I-7.
ЭЛЕКТРООБОРУДОВАНИЕ ЗРЕЛИЩНЫХ ПРЕДПРИЯТИЙ
--------------------------------
<*> Утверждена Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР по согласованию с Госстроем СССР 8 августа 1963 г.
VII-2-1. Настоящая глава Правил распространяется на электроустановки зрелищных предприятий с количеством мест в зрительных залах 200 и более.
VII-2-2. Электрооборудование зрелищных предприятий, кроме требований настоящей главы, должно удовлетворять также требованиям разделов I - VI, в той мере, в какой они не изменены настоящей главой.
VII-2-3. Зрелищным предприятием называется предприятие, обособленное в административно-хозяйственном отношении, в котором производится показ театральных, концертных, цирковых представлений или кинокартин (театры, цирки, концертные залы, клубы, дома и дворцы культуры, кинотеатры).
Зрелищное предприятие может быть расположено в одном или нескольких отдельных зданиях или занимать часть здания, предназначенного для других целей.
VII-2-4. Сценой называется специально оборудованная часть здания, предназначенная для показа зрелищных постановок, сообщающаяся со зрительным залом портальным проемом. В состав сцены входят: основная (игровая) часть, арьерсцена (задняя сцена) и карманы (боковые сцены), объединенные в одно целое открытыми проемами в стенах, а также трюм (нижняя сцена) и подколосниковое пространство (верхняя сцена).
VII-2-5. Эстрадой называется часть зрительного зала, предназначенная для эстрадных и концертных выступлений и не отделенная от зрительного зала портальной стеной.
VII-2-6. Ареной называется часть зрительного зала цирка, окруженная зрительными местами, предназначенная для показа цирковых постановок.
VII-2-7. Сценическими подъемами называются механизмы, предназначенные для подъема и опускания декораций, софитов, занавесов и паддуг, расположенных над планшетом (полом) сцепы (эстрады), арены и авансцены (частью сцены, выступающей в зрительный зал).
VII-2-8. Помещением (пунктом) управления освещением сцены (эстрады, арены) и зрительного зала называется электропомещение (место установки щита управления), из которого производится централизованное управление освещением сцены (эстрады, арены) и зрительного зала.
VII-2-9. Аппаратной регулирования освещением сцены (эстрады, арены) и зрительного зала называется электропомещение (или группа электропомещений), в котором размещаются аппараты регулирования и распределительные устройства освещения сцены (эстрады, арены) - автотрансформаторы, темнители, магнитные усилители, полупроводниковые усилители, распределительные устройства.
Аппараты управления освещением зрительного зала кинотеатров без эстрад могут размещаться в киноаппаратной (см. VII-2-10).
VII-2-10. Киноаппаратной называется группа помещений, в которых располагаются кинопроекторы и связанное с ними электротехническое, звукотехническое и другое оборудование.
VII-2-11. В зрелищных предприятиях в дополнение к VI-1-5 могут применяться следующие виды освещения:
1. Постановочное освещение сцены (эстрады, арены), служащее для светотехнического оформления спектаклей, цирковых представлений и т.п. зрелищ.
2. Рабочее освещение сцены (эстрады, арены), служащее для обеспечения условий видения на сцене (эстраде, арене), необходимых при производстве работ.
В зависимости от места размещения световых приборов постановочное освещение разделяется на внутреннее и выносное.
К внутреннему постановочному освещению относится освещение, световые приборы которого размещаются в пределах сцены или над эстрадой или ареной, а к выносному - освещение, световые приборы которого размещаются за пределами сцены, эстрады или арены.
VII-2-12. По степени надежности электроснабжения в соответствии с I-2-27 категории электроприемников устанавливаются нижеследующей таблицей:
Таблица VII-2-1
КЛАССИФИКАЦИЯ ЭЛЕКТРОПРИЕМНИКОВ ЗРЕЛИЩНЫХ ПРЕДПРИЯТИЙ
ПО СТЕПЕНИ НАДЕЖНОСТИ ЭЛЕКТРОСНАБЖЕНИЯ
Наименование электроприемников | Категория надежности согласно ПУЭ I-2-27 |
Аварийное освещение | I |
Электродвигатели пожарных насосов | I |
Электродвигатели циркуляционных насосов котельной | II |
Местная телефонная станция (технологические нагрузки) | II |
Местный радиоузел (технологические нагрузки) | II |
Кинопроекторы коммерческого кинопоказа | II |
Все остальные электроприемники | III |
VII-2-13. В зрелищных предприятиях с количеством мест в зрительных залах 600 и более обязательно устройство главного распределительного щита - ГРЩ (см. VII-1-4), при меньшем количестве мест - ГРЩ или вводного устройства (см. VII-1-3).
При технической целесообразности питание зрелищного предприятия, размещенного в здании другого назначения, и электроприемников самого здания может производиться от общего ГРЩ или вводного устройства, расположенного в пределах зрелищного предприятия или вне его.
VII-2-14. Электроснабжение зрелищного предприятия с количеством мест в зрительных залах 600 и более должно удовлетворять следующим условиям:
1. ГРЩ должен питаться от ТП с двумя трансформаторами или от двух трансформаторов разных ТП.
2. ГРЩ должен иметь две независимые друг от друга секции шин, каждая из которых должна иметь свою питающую линию (см. VII-1-5) от своего трансформатора. Обе питающие линии должны быть взаимно резервированы путем устройства на ГРЩ автоматического включения резерва (АВР).
3. При наличии в населенном пункте двух независимых источников питания рекомендуется питание ТП осуществлять от обоих источников.
4. При наличии в населенном пункте лишь одного источника питания трансформаторы ТП должны присоединяться к взаимно резервируемым линиям напряжением 6 (10) кв. В виде исключения (в случае отсутствия двух линий) допускается присоединение обоих трансформаторов к одной линии.
VII-2-15. Электроснабжение зрелищных предприятий с количеством мест в зрительных залах менее 600 должно удовлетворять следующим условиям:
1. ГРЩ или вводное устройство должно иметь две независимые друг от друга секции шин. Каждую из секций шин рекомендуется питать раздельной линией от шин низшего напряжения или от линии электросети. В виде исключения допускается присоединение обеих секций ГРЩ или вводного устройства к общей питающей линии.
2. Питание должно осуществляться от двух или одного трансформатора собственной или сетевой ТП, питаемых от двух или одного независимого источника питания или от городской (сельской) электросети общего пользования.
Рекомендуется применение неавтоматического взаимного резервирования линий, питающих секции ГРЩ.
VH-2-16. В случаях, когда по противопожарным требованиям в зрелищных предприятиях предусматривается установка пожарных насосов, а также при наличии собственной котельной, питание каждого из двух электродвигателей пожарных насосов и циркуляционных насосов котельной должно производиться самостоятельной линией от разных секций ГРЩ или вводного устройства.
При этом для электродвигателей пожарных насосов должно быть предусмотрено устройство, обеспечивающее автоматическое включение одного из электродвигателей при отказе или неподготовленности к пуску второго.
VII-2-17. Питание вторичных распределительных щитов местных телефонных станций, местных радиоузлов и кинопроекционных должно производиться двумя независимыми линиями от разных секций ГРЩ или вводного устройства.
VII-2-18. Аварийное освещение в зрелищных предприятиях должно питаться в аварийном режиме от аккумуляторной установки емкостью, рассчитанной на работу в течение одного часа.
Светильники аварийного освещения должны автоматически переключаться или включаться на питание от аккумуляторной установки при аварийном отключении рабочего напряжения (см. VII-2-48).
VII-2-19. Питание электроустановок зрелищных предприятий должно производиться от сети с глухозаземленной нейтралью напряжением 380/220 в. Напряжение 220/127 в допускается применять, как исключение, в реконструируемых зрелищных предприятиях.
Применение напряжения более 380 в допускается для питания мощных электродвигателей пожарных насосов и установок кондиционирования воздуха. Напряжение электроприемников постоянного тока должно быть не выше 440 в.
Для аварийного освещения, питаемого от аккумуляторной установки, рекомендуется принимать напряжение не выше 36 в. В отдельных случаях, при наличии технико-экономических обоснований, допускается применять напряжение аккумуляторной установки выше 36 в.
VII-2-20. Напряжение у наиболее удаленных источников света должно приниматься согласно I-2-70 и VII-1-23, за исключением источников света постановочного освещения сцены (эстрады, арены), у которых напряжение должно быть не ниже 95% номинального.
VII-2-21. ТП зрелищного предприятия может быть отдельностоящей, встроенной или пристроенной.
При питании зрелищного предприятия от ТП общего пользования к линиям, питающим электроустановки этого предприятия, не следует присоединять электроприемники, не относящиеся к зрелищному предприятию.
VII-2-22. Встроенные в здания зрелищных предприятий ТП с трансформаторами с масляным наполнением должны удовлетворять требованиям гл. IV-2, а также следующим требованиям:
1. Количество трансформаторов в каждом ТП должно быть не более двух.
2. Единичная мощность трансформаторов должна быть не более 630 ква, при этом каждый трансформатор должен быть установлен в отдельной камере.
3. Двери ТП, как правило, не должны быть расположены на одной стороне с эвакуационными выходами из здания; если же такое решение невозможно по планировочным соображениям, то расстояние между дверьми ТП и эвакуационными выходами должно быть не менее 15 м.
VII-2-23. Выбор мощности, количества и режима работы трансформаторов должен производиться с учетом суточной нагрузки при нормальном режиме работы всех электроприемников зрелищного предприятия с учетом включения электродвигателя пожарного насоса и отключения всех электроприемников вентиляции и кондиционирования воздуха. При этом должны быть учтены рекомендации, приведенные в I-2-37.
При пуске электродвигателя пожарного насоса должно предусматриваться автоматическое отключение линий, питающих электроприемники вентиляции н кондиционирования. В случае необходимости могут отключаться также и другие силовые электроприемники, за исключением электродвигателей огнезащитного занавеса, котельной и лифтов.
VII-2-24. Помещение ГРЩ должно быть размещено возможно ближе к центру электрических нагрузок здания, как правило, в первом этаже здания. Допускается размещать ГРЩ в вышележащих этажах или в сухом отапливаемом подвале, исходя из планировочных и схемных соображений.
Строительная часть помещений ГРЩ должна удовлетворять требованиям, приведенным в VII-2-52.
VII-2-25. Групповые осветительные щитки и силовые распределительные пункты должны быть недоступны посторонним лицам, но должны быть установлены в нормально незапираемых помещениях.
Установка групповых осветительных щитков в зрительном зале и на сцене, а также аппаратов в открытом исполнении вне электропомещений не допускается.
VII-2-26. Аппараты, щитки, коробки зажимов, выключатели и т.п. оборудование, устанавливаемое в пределах сцены (эстрады, арены), а также штепсельные соединения, предназначаемые для присоединения переносных электроприемников, должны быть в защищенном исполнении; электродвигатели, устанавливаемые в пределах сцены (эстрады, арены), - в закрытом исполнении.
VII-2-27. Рабочее освещение помещений, в которых находятся зрители, а также освещение оркестровой ямы должны питаться не менее чем двумя групповыми линиями.
VII-2-28. Выключатели освещения в помещениях для зрителей должны быть доступны только для обслуживающего персонала.
VII-2-29. Помехи радиоприему, создаваемые электрическими машинами, аппаратами, источниками света и другими электроприемниками зрелищного предприятия, должны быть не более норм, установленных действующими положениями Министерства связи СССР.
VII-2-30. Заземление электроустановок зрелищных предприятий следует выполнять в соответствии с требованиями, приведенными в гл. I-7, и следующими дополнительными требованиями:
1. На сцене (эстраде, арене) подлежат заземлению металлические корпуса и конструкции всех электрических аппаратов.
2. Заземление каркасов звуковоспроизводящих аппаратов кинотехнологического оборудования должно выполняться отдельной сетью, присоединенной к отдельному контуру заземления с сопротивлением не более 4 ом, не связанному с общим контуром заземления электроустановок здания.
VII-2-31. Рабочее освещение (см. VI-1-5) необходимо предусматривать во всех помещениях и оно должно обеспечивать освещенность в соответствии с табл. VII-2-2.
Таблица VII-2-2
Наименование помещений | Наименьшая освещенность, лк | Поверхности, к которым относятся нормы освещенности | Коэффициент запаса при лампах | ||
при люминесцентных лампах | при лампах накаливания | люминесцентные | накаливания | ||
Зрительные залы театров, цирков, концертных залов, филармоний, клубов, домов и дворцов культуры | 200 | 75 | 0,8 м от пола в горизонтальной плоскости | 1,5/1,3 | |
Зрительные залы кинотеатров | 100 | 30 | То же | То же | |
Фойе, кулуары и буфеты | 200 | 75 | То же | То же | |
Вестибюли, гардеробы в театрах, концертных залах | 150 | 75 | На полу | 1,5/1,3 | |
Вестибюли и гардеробы в клубах, домах и дворцах культуры и цирках | 100 | 50 | То же | 1,5/1,3 | |
Вестибюли и гардеробы в кинотеатрах | 75 | 30 | То же | 1,5/1,3 | |
Кассы <1> | 200 | 100 | 0,8 м от пола в горизонтальной плоскости | 1,5/1,3 | |
Сцена (рабочее освещение) | - | 50 | На планшете сцены | -/1,5 | |
Трюм | - | 20 | На полу | -/1,5 | |
Арьерсцена | - | 50 | На планшете | -1,5 | |
Карманы сцены | - | 50 | На полу | -/1,5 | |
Рабочие галереи | - | 10 | На полу | -/1.5 | |
Колосниковый настил | - | 10 | На настиле | -/1,5 | |
Склады объемных декораций, бутафорий, мебели и реквизита | - | 30 | На полу | -/1,5 | |
Склад костюмов | - | 50 | На полу | -/1,5 | |
Склад скатанных декораций | - | 30 | На высоте 1 м от пола в вертикальной плоскости стеллажа | -/1,5 | |
Живописная мастерская | 300 | 100 | На полу | 1,5/1,3 | |
Кинопроекционная и перемоточная | - | 50 | 0,8 м от пола в горизонтальной плоскости | -/1,5 | |
Помещение управления освещением сцены (эстрады, арены), аппаратная регулирования освещением сцены, помещение ГРЩ, машинный зал <1> | 100 | 50 | То же | 1,5/1,3 | |
Светопроекционная <1> | - | 50 | 0,8 м от пола в горизонтальной плоскости | -/1,3 | |
Рирпроекционная <1> | - | 50 | То же | -/1,3 | |
Аккумуляторная | - | 50 | То же | -/1,3 | |
Помещение для хранения электролита | - | 20 | То же | -/1,3 | |
Пожарный пост <1> | 100 | 50 | 0,8 м от пола в горизонтальной плоскости | 1,5/1,3 | |
Насосная пожарного поста | - | 30 | На полу | -/1,5 | |
Звукоаппаратная <1> | 150 | 75 | 0,8 м от пола в горизонтальной плоскости | 1,5/1,3 | |
Аппаратная технологической связи <1> | - | 30 | То же | -/1,3 | |
АТС и часовая станция <1> | - | 30 | То же | -/1,3 | |
Акустические комнаты <1> | 150 | 75 | 0,8 м от пола в горизонтальной плоскости | 1,5/1,3 | |
Помещения для животных | - | 30 | На полу | -/1,3 | |
Комната врача, ветеринарный пункт <1> | 200 | 100 | 0,8 м от пола в горизонтальной плоскости | 1,5/1,3 | |
--------------------------------
VII-2-32. Расстояния между осью софита и осями ближайших сценических подъемов должны быть не менее: в сторону "света" (в глубь сцены) 500 мм, в сторону "тени" (к порталу) - 450 мм.
Ширина софита должна быть не более 700 мм.
VII-2-33. Световые приборы постановочного освещения, устанавливаемые на подвесных и неподвижных конструкциях сцены (подъемно-опускные мостики, фермы софитов, подъемы, стационарные проекционные мостики) или на металлоконструкциях над зрительным залом, а также световые приборы, устанавливаемые на рабочих галереях, портальных кулисах и в помещениях для выносного освещения, должны быть защищены от механических повреждений соответствующими ограждениями.
VII-2-34. Световые приборы постановочного освещения должны иметь предохранительные сетки, исключающие падение вниз светофильтров, линз, ламп и т.д.
VII-2-35. Световые приборы верхнего выносного постановочного освещения, монтируемые на подвесных конструкциях потолка зрительного зала или за потолком зрительного зала, должны быть размещены таким образом, чтобы оптические оси световых приборов, направленные на наружный край авансцены (сцены или эстрады) параллельно продольной оси зала, составляли с горизонтом угол не более 60° и не менее 50°.
VII-2-36. Световые приборы выносного постановочного освещения должны быть, по возможности, скрыты от глаз зрителей.
VII-2-37. Камерные светильники софитов, подъемно-опускных мостиков, рампы и верхнего выносного освещения на сцене (эстраде) должны быть разделены на 3 - 5 групп; светильники каждой группы должны быть снабжены светофильтрами определенного цвета для создания многоцветного освещения 3 - 5 цветов (включая белый цвет). Осветительные приборы для освещения горизонта должны быть не менее чем 5 цветов (включая белый цвет). Остальные осветительные приборы постановочного освещения должны быть со светофильтрами, сменяемыми в зависимости от характера постановки. Прожекторы, устанавливаемые на колосниках в цирках для освещения арены, должны быть разделены на 5 групп; прожекторы каждой группы должны быть снабжены светофильтрами определенного цвета для создания многоцветного освещения 4 цветов (включая 2 группы белого цвета).
Прожекторы, устанавливаемые на рабочей галерее в цирках, должны быть разделены на 10 групп для создания цветного освещения 4 цветов (включая 2 группы белого цвета).
VII-2-38. Вертикальная освещенность, создаваемая на игровой части сцены (эстрады) источниками белого цвета камерных светильников софитов, рампы и прожекторов верхнего выносного освещения при совместном их действии, должна быть не менее 250 лк на высоте 1,75 м от планшета при номинальном напряжении ламп.
Вертикальная освещенность по всей высоте горизонтного холста от источников синего и голубого света светильников горизонтных софитов при номинальном напряжении должна быть не менее 100 лк.
Горизонтальная освещенность арены цирка от совместно действующих осветительных приборов белого и желтого цветов верхнего освещения арены должна быть не ниже 750 лк при номинальном напряжении ламп.
Указанные освещенности должны обеспечиваться с учетом коэффициента запаса 1,5.
VII-2-39. Требования по ограничению слепящего действия, приведенные в VI-2-15 - VI-2-23, на световые приборы постановочного освещения не распространяются.
VII-2-40. Постановочное освещение сцены (эстрады, арены) и освещение оркестра должно быть плавнорегулируемым. Допускается устройство нерегулируемого освещения эстрады в зрительных залах с числом мест менее 400.
VII-2-41. В зрительных залах с количеством мест 400 и более должно устраиваться плавное регулирование освещения; при числе мест менее 400 допускается включение освещения тремя - четырьмя ступенями, при этом последняя ступень должна создавать освещенность не более 20% нормируемой.
VII-2-42. Световые приборы постановочного освещения должны удовлетворять следующим требованиям:
1. Температура любой точки наружной поверхности корпуса прибора при работе с лампами при номинальной мощности в течение одного часа не должна превышать 150 °C, при этом изоляция проводов для зарядки должна выдерживать указанную температуру.
2. Светофильтры должны быть несгораемыми; исключение допускается для светофильтров в светильниках с люминесцентными лампами.
VII-2-43. Аварийное освещение для эвакуации должно быть предусмотрено во всех помещениях, в которых возможно пребывание не менее 50 чел., а также на всех лестницах, проходах и других путях эвакуации, и включаться только централизованно.
Световые указатели аварийного освещения для эвакуации, устанавливаемые над выходами из помещений, должны выполняться в виде светильников, отличающихся цветом светового потока от остальных светильников, и иметь две параллельно включенные лампы.
Эти световые указатели должны быть размещены над дверьми по путям эвакуации из зрительного зала, сцены (эстрады, арены) и других помещений в направлении выходных дверей из здания.
VII-2-44. Аварийное освещение для продолжения работы должно выполняться в помещениях касс, администратора, постоянных постов охраны, пожарного поста, насосной, котельной, ГРЩ, помещении управления освещением сцены (эстрады, арены), аппаратной регулирования, телефонной станции, звукоаппаратной и гардеробов.
VII-2-45. Аварийное освещение для эвакуации должно обеспечивать по линии основных путей эвакуации на уровне пола и ступенях лестниц освещенность не менее 0,3 лк.
VII-2-46. Аварийное освещение для продолжения работы должно обеспечивать освещенность не менее 10% установленной нормами табл. VII-2-2 для рабочего освещения в помещениях при лампах накаливания. В помещениях администратора и касс разрешается осуществлять аварийное освещение для продолжения работы от штепсельных розеток, присоединяемых к сети аварийного освещения.
VII-2-47. Для аварийного освещения должны применяться лампы накаливания.
Для эвакуационного аварийного освещения могут быть использованы отдельные лампы многоламповых светильников рабочего освещения или отдельные светильники аварийного освещения.
VII-2-48. При проектировании схем питания и управления аварийным освещением необходимо учитывать следующее:
1. Световые указатели аварийного освещения для эвакуации, устанавливаемые над выходами (при отсутствии естественного освещения в помещениях), должны быть включены в течение всего времени пребывания зрителей в зрелищном предприятии и в помещениях, приведенных в VII-2-43.
2. Ручное включение и отключение сети аварийного освещения должно производиться из помещения аккумуляторной, а при его отсутствии из помещения ГРЩ или кинопроекционной либо пожарного поста.
VII-2-49. Рабочее освещение декорационных, мебельных, костюмерных и т.п. складов, кинопроекционной и перемоточной, а также рабочее и аварийное освещение сцены должны выполняться закрытыми светильниками с защитными стеклами.
VII-2-50. Освещение пюпитров оркестра в оркестровой яме следует производить светильниками, присоединяемыми к штепсельным группам.
VII-2-51. В зрелищных предприятиях должна быть предусмотрена возможность установки и присоединения иллюминационного и рекламного освещения на фасаде здания.
АППАРАТНЫЕ РЕГУЛИРОВАНИЯ
VII-2-52. В помещениях (пунктах) управления освещением сцены (эстрады, арены) и зрительного зала при размещении в них регуляторов освещения сцены (арены, эстрады) с дистанционным электрическим управлением аппаратами регулирования и с дистанционным механическим управлением аппаратами регулирования, а также в аппаратных регулирования и ГРЩ стены, перегородки, перекрытия должны быть несгораемыми, с пределом огнестойкости не менее 1 ч. Двери в указанных помещениях должны быть трудносгораемыми с пределом огнестойкости не менее 1 ч.
VII-2-53. При размещении помещения управления освещением сцены за задней стеной зрительного зала смотровое отверстие в задней стене зрительного зала должно быть закрыто стеклом.
Смотровое отверстие помещения управления, размещаемого под планшетом сцены или в барьере оркестра, допускается оставлять открытым.
VII-2-54. Помещения (пункты) управления нерегулируемым освещением эстрады следует располагать в таком месте и таким образом, чтобы из них была обеспечена хорошая видимость эстрады.
VII-2-55. В одном помещении допускается устройство пунктов управления и аппаратных регулирования с соблюдением требований, предъявляемых как к помещениям управления, так и к аппаратным регулирования.
VII-2-56. В помещениях управления и аппаратных регулирования ширина проходов должна быть не менее:
0,6 м - вдоль продольных, обслуживаемых сторон неподвижно установленного механического театрального регулятора;
0,7 м - между нетоковедущими частями аппаратов и стеной (перегородкой).
Расстояния между токоведущими частями регулирующих аппаратов и между аппаратами и стеной (перегородкой) должны быть не менее 0,8 м.
VII-2-57. Акустическая отделка в помещениях управления и аппаратных регулирования должна выполняться в соответствии с требованиями действующих норм проектирования зданий театров, клубов, кинотеатров, цирков и концертных залов.
VII-2-58. Аккумуляторные установки следует выполнять в соответствии с требованиями гл. IV-4.
VII-2-59. Помещение для аккумуляторной батареи не должно сообщаться непосредственно с трюмом, сценой или эстрадой и с помещениями, где могут находиться зрители.
VII-2-60. Аккумуляторную установку аварийного освещения можно располагать в одном помещении с аккумуляторными установками устройств связи.
VII-2-61. Шкаф с аккумуляторными установками разрешается устанавливать внутри любых помещений, за исключением помещения для зрителей или артистов. Шкафы можно устанавливать на полу, стенах, а также в нишах стен.
VII-2-62. Пуск электродвигателей пожарных насосов должен осуществляться из помещения пожарного поста (при его наличии), помещения насосной, а также от пожарных кранов, если постоянный напор в сети водопровода недостаточен; при устройстве автоматического пуска насосов от реле давления, струйного реле и т.п. включение насосов с места установки пожарных кранов не требуется.
Отключение электродвигателей пожарных насосов должно производиться только из помещения пожарного поста и из насосной, а при отсутствии пожарного поста - только из насосной.
Пуск и работа электродвигателей пожарных насосов должны контролироваться в помещении пожарного поста световыми и звуковыми сигналами.
VII-2-63. Силовые электроустановки сцены (эстрады, арены) в части технологических требований, предъявляемых к ним (необходимость резервирования, регулирования диапазонов изменения скорости, количества мест управления и их размещение, необходимость технологической сигнализации и технологических блокировок, точность останова механизма), должны удовлетворять действующим нормам проектирования зданий театров, кинотеатров, клубов, цирков и концертных залов.
VII-2-64. Сценические подъемы должны быть снабжены конечными выключателями, автоматически отключающими электродвигатель установки при достижении механизмом крайних положений и положений, заданных технологическими требованиями.
На механизмах сценических подъемов, противопожарного занавеса, подъемно-опускных площадок и грузовых подъемников (кроме тельферных) необходимо устанавливать дополнительные конечные выключатели переспуска и переподъема, обеспечивающие автоматическое отключение электродвигателя в случае отказа основных конечных выключателей или неисправности пускорегулирующих аппаратов.
VII-2-65. При количестве сценических подъемов более десяти следует предусматривать на пульте механизации сцены (или при его отсутствии на пульте помощника режиссера) аппарат управления, обеспечивающий одновременное отключение всех сценических подъемов.
Допускается установка нескольких таких аппаратов, отключающих группы сценических подъемов одинакового назначения.
VII-2-66. Для обеспечения безопасности работы около механизмов вращающегося круга сцены (эстрады), подъемно-опускных площадок сцены (эстрады) и оркестра или в месте, с которого хорошо просматривается их работа, необходимо устанавливать аппараты аварийного останова привода. Рекомендуется установка одного аппарата, отключающего все площадки одновременно.
VII-2-67. Двери в ограждениях электроприводов вращающихся кругов, подъемно-опускных площадок сцены (эстрады) и оркестра, софитов, технологических подъемников должны быть снабжены блокировочными устройствами, отключающими электродвигатели при открывании дверей и запрещающими обратное включение после закрытия дверей без проведения дополнительной операции (поворот ключа управления, нажатие кнопки и т.д.), а также предупредительной сигнализацией.
VII-2-68. Механизмы с электрическим и ручным приводами должны быть обеспечены электрической блокировкой, отключающей электропривод при переходе на ручной привод.
VII-2-69. Контакты приборов и аппаратов, устанавливаемых для обеспечения безопасности, должны работать только на размыкание цепи.
VII-2-70. Противопожарный занавес должен быть снабжен блокировками, автоматически отключающими электродвигатель при ослаблении тяговых тросов и безмоторном (гравитационном) спуске занавеса.
Движение противопожарного занавеса должно сопровождаться световой и звуковой сигнализациями на планшете сцены и в помещении пожарного поста.
VII-2-71. Управление дымовыми люками должно предусматривать возможность как одновременного открытия всех люков, так и раздельного открытия каждого люка, которое допускается осуществлять с помощью ручного привода.
VII-2-72. Осветительные сети зрелищных предприятий должны быть защищены от перегрузки.
В дополнение к III-1-9, п. 2 должны быть защищены от перегрузки силовые сети в пределах сцены (эстрады, арены), зрительного зала и на чердаках.
VII-2-73. Электропроводки в пределах сцены (эстрады, арены, киноаппаратной) и на чердаках должны быть выполнены в стальных трубах.
В зрительных залах электропроводка должна быть скрытой.
В вспомогательных и технических помещениях зрелищных предприятий допускается открытая электропроводка.
VII-2-74. Электропроводки на сцене, арене, эстраде, в киноаппаратной, светопроекционной, помещениях управления, аппаратных регулирования, стационарной аккумуляторной, на чердаках, в зрительных залах с числом мест 800 и более, а также электропроводки цепей управления должны выполняться проводами и кабелями с медными жилами.
В остальных помещениях зрелищных предприятий должны применяться провода и кабели с алюминиевыми жилами.
VII-2-75. Групповые линии постановочного освещения должны иметь аппараты защиты на рабочий ток не более 50 а. Каждая однофазная групповая линия, как правило, должна питать не более 20 ламп накаливания, и не более 50 люминесцентных ламп.
VII-2-76. Сечения медных токоведущих жил в сети постановочного освещения, а также для зарядки световых приборов постановочного освещения должны быть не менее 1,5 кв. мм.
VII-2-77. Для линий постановочного освещения в отступление от II-1-10, п. 4 допускается совместная прокладка 24 проводов.
VII-2-78. Сечения нулевых проводов групповой сети постановочного освещения следует выбирать по их наибольшей возможной токовой нагрузке в соответствии с режимом работы электроприемников, питаемых групповой линией.
VII-2-79. Прокладка в стальных трубах одиночных фазных проводов (без нулевых) линий постановочного освещения допускается (во изменение II-1-14) при условии обеспечения температуры трубы не более 50 °C и соблюдения допустимых нагрузок на провода, приведенных в табл. I-3-1 и I-3-36. Стальные трубы при этом должны быть сварены между собой.
VII-2-80. Линии, питающие световые приборы постановочного освещения, размещаемые на подъемно-опускных или горизонтально-передвигающихся конструкциях, следует выполнять гибким кабелем или гибкими изолированными проводами с медными жилами в гибких шлангах; допускается применение гибких шлангов из брезента; сечение отдельных проводов в шлангах должно быть не более 25 кв. мм.
VII-2-81. Переносные осветительные приборы постановочного освещения следует присоединять к питающей сети изолированными проводами с медными жилами в гибких шлангах.
VII-2-82. Установка на эстраде и арене не защищенных от прикосновения контактов, контактных колец и т.п. не допускается.
На сцене скользящие контакты, контактные кольца и токоведущие полосы допускаются лишь в трюме, при этом они должны быть закрыты во избежание случайного прикосновения к ним и защиты от попадания на них посторонних предметов.
VII-2-83. Переходы от неподвижной электропроводки к подвижной следует выполнять через наборные зажимы, укрепленные на несгораемом изоляционном основании и заключенные в коробки из стали. Коробки зажимов должны устанавливаться в доступных для обслуживания местах и иметь несъемные запоры, исключающие самопроизвольное открывание коробок.
Коробки зажимов, устанавливаемые под переходными мостиками, должны обслуживаться с последних.
VII-2-84. Штепсельные соединения, применяемые в пределах сцены (эстрады, арены) для переносных световых приборов, должны иметь замок, автоматически закрывающийся при вставленной штепсельной вилке. Конструкция штепсельных соединений должна исключать возможность касания к токоведущим частям как при вынутой или включенной штепсельной вилке, так и в промежуточном ее положении.
Для цепей сигнализации и присоединения маломощных электроприемников разрешается применение обычных штепсельных соединений на ток до 6 а.
ЭЛЕКТРООБОРУДОВАНИЕ ВЗРЫВООПАСНЫХ УСТАНОВОК
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС по согласованию с ГУПО МВД СССР от 29 августа 1956 г.; внесены изменения Союзглавэнерго по согласованию с Госстроем СССР решением N Э-24/61 от 23 октября 1961 г.
VII-3-1. Настоящая глава Правил распространяется на электрооборудование взрывоопасных установок в помещениях и наружных.
Электрооборудование взрывоопасных установок, кроме требований настоящей главы, должно удовлетворять также требованиям разд. I - VI Правил в той мере, в какой они не изменены настоящей главой.
Требования к аккумуляторным помещениям приведены в гл. IV-4.
Настоящие Правила не распространяются на подземные установки в шахтах, а также на помещения, взрывоопасность которых является следствием применения, производства или хранения взрывчатых веществ.
VII-3-2. Взрывоопасными называются установки (в помещениях и наружные), в которых по условиям технологического процесса могут образоваться взрывоопасные смеси: горючих газов или паров с воздухом или кислородом, а равно с другими газами-окислителями (например, с хлором); горючих пылей или волокон с воздухом при переходе их во взвешенное состояние.
Классификация взрывоопасных помещений и наружных установок в отношении их опасности при применении электрооборудования приведена в VII-3-3 - VII-3-10, а физические свойства взрывоопасных смесей горючих газов и паров с воздухом - в VII-3-11 - VII-3-13.
Помещения и наружные установки, в которых производится сжигание твердого, жидкого или газообразного топлива (например, печные отделения газогенераторных станций, газовые котельные и т.п. производства), технологический процесс которого связан с применением открытого огня или раскаленных частей (например, открывающиеся электрические и другие печи), либо наружные поверхности имеют температуры нагрева, превышающие температуры самовоспламенения паров и газов окружающей среды, предусмотренные табл. VII-3-3, - относятся к невзрывоопасным.
VII-3-3. Помещения класса В-I. К ним относятся помещения, в которых выделяются горючие газы или пары в таком количестве и обладающие такими свойствами, что они могут образовать с воздухом или другими окислителями взрывоопасные смеси при нормальных недлительных режимах работы, например при загрузке или разгрузке технологических аппаратов, хранении или переливании легковоспламеняющихся и горючих жидкостей, находящихся в открытых сосудах, и т.д.
VII-3-4. Помещения класса В-Ia. К ним относятся помещения, в которых при нормальной эксплуатации взрывоопасные смеси горючих паров или газов с воздухом или другими окислителями не имеют места, а возможны только в результате аварий или неисправностей.
VII-3-5. Помещения класса В-Iб. К ним относятся те же помещения, что и класса В-Ia, но отличающиеся одной из следующих особенностей:
1. Горючие газы в этих помещениях обладают высоким нижним пределом взрываемости (15% и более) и резким запахом при предельно допустимых по санитарным нормам концентрациях (например, машинные залы аммиачных компрессорных и холодильных абсорбционных установок).
2. Образование в аварийных случаях в помещениях общей взрывоопасной концентрации по условиям технологического процесса исключается, а возможна лишь местная взрывоопасная концентрация (например, помещения электролиза воды и поваренной соли).
3. Горючие газы и легковоспламеняющиеся горючие жидкости имеются в помещениях в небольших количествах, не создающих общей взрывоопасной концентрации, и работа с ними производится без применения открытого пламени.
Эти установки относятся к невзрывоопасным, если работа в них производится в вытяжных шкафах или под вытяжными зонтами.
VII-3-6. Установки класса В-Iг. К ним относятся наружные установки, содержащие взрывоопасные газы, пары, горючие и легковоспламеняющиеся жидкости (например, газгольдеры, емкости, сливо-наливные эстакады и т.п.), где взрывоопасные смеси возможны только в результате аварии или неисправности.
Для наружных установок взрывоопасными считаются зоны в пределах:
1) до 20 м по горизонтали и вертикали от места открытого слива и налива - для эстакад с открытым сливом и наливом легковоспламеняющихся жидкостей;
2) до 3 м по горизонтали и вертикали от взрывоопасного закрытого технологического оборудования и 5 м по вертикали и горизонтали от дыхательных и предохранительных клапанов - для остальных установок.
Наружные открытые эстакады с трубопроводами для горючих газов и легковоспламеняющихся жидкостей относятся к невзрывоопасным.
VII-3-7. Помещения класса B-II. К ним относятся помещения, в которых выделяются переходящие во взвешенное состояние горючие пыли или волокна, обладающие такими свойствами, что они способны образовать с воздухом и другими окислителями взрывоопасные смеси при нормальных недлительных режимах работы (например, при загрузке и разгрузке технологических аппаратов).
VII-3-8. Помещения класса В-IIa. К ним относятся помещения, в которых опасные состояния, указанные в VII-3-7, не имеют места при нормальной эксплуатации, а возможны только в результате аварий или неисправностей.
VII-3-9. Классы производственных помещений, которые хотя и не содержат технологического оборудования и материалов, представляющих опасность в отношении пожара или взрыва, но граничат с помещениями взрывоопасными, определяются в соответствии с табл. VII-3-1.
Таблица VII-3-1
КЛАССИФИКАЦИЯ ПОМЕЩЕНИЙ, СМЕЖНЫХ С ВЗРЫВООПАСНЫМИ
Класс взрывоопасного помещения | Класс смежного помещения, отделенного от взрывоопасного | |
одной стеной с дверью | двумя стенами и дверями, образующими коридор или тамбур | |
 | Не взрыво- и не пожароопасное | |
Не взрыво- и не пожароопасное | ||
B-IIа | Не взрыво- и не пожароопасное | |
Не взрыво- и не пожароопасное | ||
В этих случаях стены между помещениями должны быть несгораемыми, а двери между ними - противопожарными и открываться в сторону менее опасного помещения, при этом они должны быть снабжены устройством для самозакрывания (например, при помощи пружин). Тамбуры и коридоры должны иметь такие размеры, чтобы каждую дверь можно было закрывать или открывать при закрытой второй двери.
Требования к сооружению подстанций и распределительных устройств, пристроенных к взрывоопасным помещениям, приведены в VII-3-53.
VII-3-10. Камеры вытяжных вентиляторов, обслуживающие взрывоопасные помещения и изолированные от них, относятся к взрывоопасным помещениям соответственно на один класс ниже, за исключением камер аварийной вентиляции, для которых принимается класс обслуживаемого помещения.
Камеры приточных вентиляторов, обслуживающих взрывоопасные помещения, относятся к невзрывоопасным помещениям.
VII-3-11. Температурой вспышки паров легковоспламеняющейся или горючей жидкости называется определенная стандартным методом наинизшая температура этой жидкости, при которой посторонний источник зажигания вызывает вспышку ее паров, насыщающих пространство, однако не сопровождающуюся воспламенением самой жидкости.
VII-3-12. Температурой самовоспламенения взрывоопасной смеси газов или паров легковоспламеняющейся или горючей жидкости с воздухом называется определенная стандартным методом наинизшая температура, до которой должна быть равномерно нагрета указанная смесь для того, чтобы она воспламенилась без внесения в нее постороннего источника зажигания.
VII-3-13. Временем запаздывания взрыва называется определенный стандартным методом промежуток времени между моментом появления во взрывоопасной среде источника зажигания и начальным моментом возникновения взрыва.
VII-3-14. Взрывозащищенным называется электрооборудование, обеспечивающее безопасность его применения в условиях взрывоопасных помещений и наружных установок, утвержденное Государственным институтом по проектированию и исследованию взрывозащищенного электрооборудования.
Оно может быть в исполнении:
1. Взрывонепроницаемом, когда оболочки электрооборудования могут выдержать наибольшее давление внутреннего взрыва воспламеняемых газов, паров или пыли, которые могут проникнуть извне или образоваться внутри оболочек, без повреждения их и распространения внутреннего воспламенения через зазоры или отверстия в окружающую взрывоопасную среду, на которую оболочки рассчитаны.
2. Повышенной надежности против взрыва, когда электрооборудование изготовлено таким образом, что исключается возможность возникновения искр, электрической дуги и опасных температур в тех местах, где они не должны быть при нормальной работе и в пусковом режиме, а нормально искрящиеся части должны быть в любом другом взрывозащищенном исполнении: взрывонепроницаемом, продуваемом под избыточным давлением, маслонаполненном, искробезопасном или специальном.
3. Маслонаполненном, в котором все нормально искрящие и неискрящие части погружены в масло таким образом, что исключается возможность соприкосновения между этими частями, с одной стороны, и взрывоопасными смесями газов, паров или пыли с воздухом - с другой.
При невозможности погружения всех частей машины, аппарата или прибора в масло отдельные неискрящие части, температура которых не превышает на поверхности допустимых величин, должны быть заключены во взрывонепроницаемую оболочку или оболочку в другом взрывозащищенном исполнении.
4. Продуваемом под избыточным давлением, в котором электрооборудование заключается в плотно закрытые оболочки (допускается использование оболочек машин и аппаратов), продуваемые чистым воздухом нормального состава по замкнутому или разомкнутому циклу вентиляции.
Внутри оболочек во все время работы установки поддерживается избыточное давление, предотвращающее засасывание в них взрывоопасных смесей из окружающей среды.
В случае невозможности продувания воздухом всех частей электрооборудования нормально неискрящие части их (например, присоединительные зажимы электрических машин) должны быть заключены во взрывонепроницаемую оболочку или оболочку в другом взрывозащищенном исполнении.
5. Искробезопасном, в котором искры, возникающие при нормальной работе или могущие возникнуть при любых возможных повреждениях (обрыв, короткое замыкание и т.п.), не могут воспламенить взрывоопасную среду.
При невозможности выполнения всех частей электрооборудования в искробезопасном исполнении отдельные его части могут быть заключены во взрывонепроницаемую оболочку.
6. Специальном, которое основано на иных принципах, чем указанные выше исполнения, например: токоведущие части электрооборудования заключены в оболочку с избыточным давлением воздуха или инертного газа без продувки, или заливкой эпоксидными смолами, или засыпкой кварцевым песком и т.п.
VII-3-15. Пары легковоспламеняющихся жидкостей относятся к взрывоопасным, если температура вспышки паров этих жидкостей равна 45 °C и ниже.
Пары легковоспламеняющихся и горючих жидкостей с температурой вспышки выше 45 °C относятся к пожароопасным.
VII-3-16. Горючие газы относятся к взрывоопасным при любых температурах окружающей среды.
VII-3-17. Горючие пыли или волокна относятся к взрывоопасным, если нижний предел их взрываемости не превышает 65 г/куб. м.
VII-3-18. В зависимости от передачи взрыва через фланцевые зазоры в оболочке электрооборудования устанавливаются четыре категории взрывоопасных смесей согласно табл. VII-3-2.
Таблица VII-3-2
Категории взрывоопасной смеси | Величина зазора между поверхностями фланцев шириной 25 мм, при которой частота передачи взрывов составляет 50% общего числа взрывов при объеме оболочек 2,5 л, мм |
1 | Более 1,0 |
2 | 0,65 - 1,0 |
3 | 0,35 - 0,65 |
4 | Менее 0,35 |
Приведенные в таблице величины зазоров не являются основанием для контроля зазоров в условиях эксплуатации; в последнем случае следует руководствоваться требованиями "Правил изготовления взрывозащищенного электрооборудования" (ПИВЭ).
VII-3-19. В зависимости от температуры самовоспламенения смеси устанавливаются четыре группы взрывоопасных газо- и паровоздушных смесей согласно табл. VII-3-3.
Таблица VII-3-3
Группа взрывоопасной смеси | Температура самовоспламенения смеси, °C |
А | Более 450 |
Б | 300 - 450 |
Г | 175 - 300 |
Д | 120 - 175 |
VII-3-20. Распределение некоторых взрывоопасных смесей по категориям и группам приведено в табл. VII-3-4 <*>.
--------------------------------
<*> Определение и отнесение к категориям и группам взрывоопасных смесей, не указанных в настоящей таблице, производится Государственным институтом по проектированию и исследованию взрывозащищенного электрооборудования.
ВЗРЫВОЗАЩИЩЕННЫХ ИСПОЛНЕНИЙ
VII-3-21. В зависимости от вида исполнения, а также от наивысшей категории и группы взрывоопасной смеси, для которых данное электрооборудование признано взрывозащищенным, для него устанавливаются следующие условные обозначения:
1. В начале обозначения в зависимости от вида исполнения ставятся:
Для электрооборудования | Буква |
Взрывонепроницаемого | В |
Маслонаполненного | М |
Повышенной надежности против взрыва | Н |
Продуваемого под избыточным давлением | П |
Искробезопасного с письменным наименованием газа или пара, в котором испытано это оборудование | И |
Специальных видов | С |
2. Далее ставится обозначение физических свойств взрывоопасной смеси. Оно состоит из цифры, соответствующей категории взрывоопасной смеси согласно табл. VII-3-2, и буквы, соответствующей группе взрывоопасной смеси, в соответствии с табл. VII-3-3.
3. Для электрооборудования всех исполнений, кроме взрывонепроницаемого, цифра, соответствующая категории взрывоопасной смеси согласно табл. VII-3-2, ставится только в случаях, когда конструкция содержит элементы, выполненные как взрывонепроницаемые (например, контактные кольца электродвигателя повышенной надежности против взрыва). Когда же конструкция не имеет взрывонепроницаемых элементов или элементов других взрывозащищенных исполнений, то вместо значащей, цифры, указывающей категорию взрывоопасной смеси, ставится "0" (нуль).
Таблица VII-3-4
И ГРУППАМ <*>
(ПО СОСТОЯНИЮ НА 1 ЯНВАРЯ 1965 Г.)
--------------------------------
<*> Определение категорий и групп взрывоопасных смесей, не указанных в настоящей таблице, производится Государственным институтом по проектированию и исследованию взрывобезопасного электрооборудования.
Ацетиленовоздушная смесь по температуре самовоспламенения относится к группе Б, критический зазор (категория) у ацетилена отсутствует.
Категория взрывоопасной смеси | Группа взрывоопасной смеси | |||
А | Г | |||
1 | Аммиак, метан, дихлорэтан, уксусная кислота, сольвент каменноугольный, изопропиловый спирт, циклогексанон,  -метилстирол, метилхлорформиат, хлористый метил; ацетоннитрилРастворители: Р-5 ТУ МХП 2191-50, РС-1 ТУ МХП 1763-52, Р-4 ГОСТ 7827-55, РЭ-1 ТУ МХП КУ 376-54, метилфенилдихлорсилан, фенилтрихлорсилан, метилацетат | Уксусный ангидрид, изопрен, бутиловый спирт (третичный), изобутиловый спирт, винилацетат, амилацетат, метилметакрилат Растворители: N 646 ГОСТ 5630-51, N 647 ГОСТ 4005-48, N 648 ГОСТ 4006-48, N 649 ТУ МХП 1812-48, РКБ-1 ТУ МХП 2533-53, РКБ-2 РТУМ(2) СНХП, 109-58, РДВ ГОСТ 4399-40, РС-2 ТУ МХП 1763-52, Р-40 Хлорметилтрихлорсилан, метилхлорметилдихлорсилан,  -хлорпропилтрихлорсилан, трифторпропилметилдихлорсилан, метилтрихлорсилан, изопропиламин, пропиламин, диизопропиламин, этилидендиацетат | Уайт-спирит, циклогексан, этилдихлортиофосфат, скипидар, растворитель N 651 ТУ МХП 4537-56, полиэфир ТГМ-3 | |
Этан, пропан, ацетон, хлористый этил, диэтиламин, триэтиламин, бензол, толуол, ксилол, этилбензол, хлорбензол, изопропилбензол, стирол, диизопропиловый эфир, доменный газ, бензин Б-100, нафталин, пиридин, хлористый винил, циклопентадиен, окись углерода, изобутан | Бутан, пентан, пропилен, нитроциклогексан, метиловый спирт, этиловый спирт, П-бутиловый спирт, этилацетат, бутилацетат, дивинил, диоксан, изопентан, нитрилакриловая кислота, диметилдихлорсилан, фурфурол, метилакрилат, метиламин, диметиламин, метилвинилдихлорсилан, диэтилдихлорсилан, триметилхлорсилан, бензин Б 95/130 | Гексан, топливо Т-1, ацетальдегид, этилцеллозольв, "гептил", "самин", этилмеркаптан, бутилметакрилат, бензин А-66, бензин Б-70, триметиламин, гидрированный керосин с трибутилфосфатом, тетрагидрофуран, бензин "калоша", бензин А-72, бензин А-76, топливо дизельное (зимнее), триэтоксисилан, тетраэтоксисилан, дибутиловый эфир,  -хлорпропилтриэтоксисилан, топливо ТС-1, дипропиламин | Диэтиловый эфир, этиленгликоля | |
Этилен, светильный газ, коксовый газ (метана 40%, водорода 60%) | Окись этилена, окись пропилена, этилтрихлорсилан | Серный эфир, этилдихлорсилан, винилтрихлорсилан | ||
Водород, водяной газ | Метилдихлорсилан | Сероводород, трихлорсилан | Сероуглерод | |
Для электрооборудования с повышенной надежностью против взрыва и искрящими частями, заключенными в продуваемую оболочку или погруженными в масло, взамен цифры, указывающей категорию взрывоопасной смеси, ставится буква, соответствующая исполнению: "П", "М".
4. Примеры условных обозначений на кожухах аппаратов и машин приведены в табл. VII-3-5.
Таблица VII-3-5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ВЗРЫВОЗАЩИЩЕННОГО ЭЛЕКТРООБОРУДОВАНИЯ
Электрооборудование | Взрывоопасная среда | Обозначение | |
1. | Взрывонепроницаемое | Метан | В1А |
2. | Взрывонепроницаемое | Пентан | В2Б |
3. | Маслонаполненное: | Сероуглерод | М0Д |
а) со взрывонепроницаемыми элементами | Этилен | М3А | |
б) с элементами повышенной надежности против взрыва | Пентан | МНБ | |
в) с элементами взрывонепроницаемыми и специальными | Эфир | М3ГС | |
4. | Повышенной надежности против взрыва: | ||
а) без взрывонепроницаемых элементов | Эфир | Н0Г | |
б) со взрывонепроницаемыми элементами | Толуол | Н2А | |
в) с продуваемыми под избыточным давлением элементами | Сероуглерод | НПД | |
г) с маслонаполненными элементами | Сероуглерод | НМД | |
д) с искробезопасными элементами | Бензол | И Н0А ------ бензол | |
5. | Продуваемое под избыточным давлением: | Водород | П0А |
а) со взрывонепроницаемыми элементами | Гексан | П2Г | |
б) без взрывонепроницаемых элементов | Водород | П0А | |
6. | Искробезопасное: | ||
а) со взрывонепроницаемыми элементами | Эфир | И3Г ---- эфир | |
б) без взрывонепроницаемых элементов | Водород | И0 ------- водород | |
7. | Специальное | Сероводород | С0Г |
То же, с искробезопасными элементами | Водород | И С0А ------- водород | |
Условные знаки взрывозащищенности должны быть укреплены на основных частях оборудования. Они могут быть либо отлиты в виде выпуклых знаков заодно с корпусом (крышкой), либо отлиты (выштампованы) рельефно на отдельной пластинке, прикрепляемой к корпусу (приваренной или приклепанной).
Для слаботочного электрооборудования малых размеров с оболочкой емкостью не более 0,5 л допускается применение условных знаков, выполненных на отдельной пластинке фотохимическим способом. При этом такая пластинка должна быть надежно прикреплена к корпусу оборудования.
VII-3-22. Определение класса взрывоопасности помещения и наружных установок должно производиться технологами совместно с электриками проектирующей или эксплуатирующей организации.
При решении вопроса о возможности отнесения взрывоопасных помещений к классам В-Ia и В-IIа (вместо В-I и В-II), а также к классу В-Iб (вместо В-Ia) для газов и паров легче воздуха (удельный вес 0,8 и менее по отношению к воздуху) следует учитывать частоту и серьезность аварий, наблюдавшихся в эксплуатации предприятий, а также степень надежности системы защитных мероприятий (вентиляция и т.п.), принятых на данном предприятии.
Класс взрывоопасности помещений при наличии признаков классов В-I, В-Ia и B-II допускается снизить на одну ступень при условии выполнения одного из следующих мероприятий:
1. Устройство системы вентиляции, основанной на установке нескольких вентиляционных агрегатов, постоянно находящихся в работе. При аварийном останове одного из них агрегаты, оставшиеся в работе, должны полностью обеспечивать поддержание на надлежащем уровне кратности обмена воздуха, а также достаточную равномерность действия вентиляции по всему объему помещения, включая подвалы, каналы и их повороты.
2. Установка резервного вентиляционного агрегата, автоматически включающегося при останове рабочего агрегата.
3. Устройство автоматической сигнализации, действующей при возникновении в любом пункте помещения концентрации газов или паров, не превышающей 50% наименьшей взрывоопасной, а для ядовитых газов - при приближении концентрации к санитарным нормам. Число сигнальных приборов и их расположение, а также система резервирования должны обеспечивать безотказное действие сигнализации.
Помещения лабораторий и опытных установок класса В-Iб при выполнении одного из мероприятий, приведенных в п. п. 1 - 3, допускается относить к невзрывоопасным.
VII-3-23. Электрические машины, аппараты и приборы, применяемые для взрывоопасных помещений и наружных установок, должны отвечать требованиям действующих ПИВЭ.
Надежная и безопасная работа электрооборудования во взрывоопасных помещениях и взрывоопасных наружных установках обеспечивается правильным его выбором, качеством изготовления и регулярным проведением осмотров, профилактических испытаний и ремонтов. Поэтому для взрывоопасных помещений и взрывоопасных наружных установок имеет особое значение выполнение требований I-1-2, I-1-30, I-1-32, I-1-51 и I-7-21 о соответствии электрооборудования условиям окружающей среды и обязательности профилактических испытаний электрооборудования как при приемке его, так и в условиях эксплуатации.
В частности, для наружных установок электрооборудование должно быть в исполнении пригодном для работы на открытом воздухе или иметь устройство для защиты от атмосферных воздействий.
VII-3-24. Электрооборудование, особенно с частями, искрящими при нормальной работе, рекомендуется выносить за пределы взрывоопасных помещений, если это не вызывает в эксплуатации особых затруднений и не сопряжено с неоправданным увеличением затрат. В случае невозможности выноса этого электрооборудования за пределы взрывоопасного помещения оно должно иметь исполнение, удовлетворяющее требованиям настоящих Правил.
VII-3-25. Применение переносных электроприемников (машин, аппаратов, ламп и т.п.) следует ограничивать случаями, когда отказ от их использования вызывает затруднения.
VII-3-26. Электрические машины и аппараты во взрывонепроницаемом исполнении должны быть установлены таким образом, чтобы фланцевые зазоры оболочки не примыкали вплотную к какой-либо поверхности, а находились от нее на расстоянии не менее 100 мм.
VII-3-27. При установке взрывозащищенных электрических машин и аппаратов в исполнении "продуваемом под избыточным давлением" с разомкнутой или замкнутой системой вентиляции (охлаждения) должны быть соблюдены следующие условия:
1. Продуваемые камеры или оболочки машин и аппаратов, находящихся под напряжением, должны быть под избыточным давлением чистого воздуха (без взрывоопасной среды) не менее 25 мм водяного столба.
2. Продуваемые камеры или оболочки должны обладать механической прочностью и осуществлять плотное закрытие машин или аппаратов, чтобы подсос среды из помещения во время работы практически не имел места.
3. Машины и аппараты должны иметь блокировку, при которой включение их возможно только после того, как через них продуто такое количество воздуха, которое по объему не менее 5-кратной емкости корпуса (оболочки).
4. Дверцы или крышки кожухов, доступные из цеха, должны быть снабжены блокировкой, препятствующей их открыванию при включенном электродвигателе или аппарате, либо открывание их должно производиться при помощи специальных (торцовых) ключей при снятом напряжении.
5. Воздух должен забираться снаружи или из помещения, не содержащего ни взрывоопасной среды, ни газов или пыли, могущих вредно влиять на обмотки машины или затруднять их охлаждение. Отработавший воздух не должен выбрасываться во взрывоопасные помещения.
6. Воздуховоды должны быть сооружены из несгораемых материалов и иметь прочную конструкцию. Отдельные секции их должны соединяться сварным швом или же иным способом, гарантирующим плотность и прочность соединений.
7. Конструкция камер и воздуховодов должна исключить образование "мешков" газов или паров горючих жидкостей (т.е. местных скоплений взрывоопасных концентраций).
8. При падении давления в воздуховоде или камере (оболочке) ниже безопасного предела, но не менее 10 мм водяного столба, электрооборудование в помещениях классов В-I и B-II должно автоматически отключаться от всех источников электроэнергии, а в помещениях классов В-Ia и В-IIa должен автоматически приводиться в действие сигнал опасности.
9. Для электрических машин с замкнутой системой вентиляции (охлаждения) должна быть предусмотрена подача чистого воздуха (инертного газа) для поддержания в замкнутой системе избыточного давления, а также для восполнения потерь воздуха в ней. Кроме того, электрические машины должны быть снабжены устройством для продувки их чистым воздухом или инертным газом перед пуском в ход.
VII-3-28. Взрывонепроницаемое электрооборудование сохраняет свои свойства, если оно находится во взрывоопасной среде той категории и группы, которые указаны на его оболочке, или находится в среде, отнесенной согласно табл. VII-3-4 к менее опасным категориям и группам.
VII-3-29. Электрооборудование в искробезопасном исполнении допускается применять во взрывоопасных помещениях классов В-I, В-Ia и в наружных установках класса В-Iг, если оно отвечает требованиям ПИВЭ.
VII-3-30. Взрывонепроницаемое электрооборудование, не имеющее в своей конструкции нормально искрящих частей (например, электродвигатели с короткозамкнутым ротором), в условиях взрывоопасных сред более высокой категории и группы (включая 4 категорию и группу Д), чем категория и группа среды, для которой они изготовлены, допускается применять как электрооборудование повышенной надежности против взрыва, если температура его деталей внутри и на наружных стенках оболочки не превышает допустимых, согласно ПУЭ и ПИВЭ температур в рабочем и пусковом режимах.
Например, рудничное взрывобезопасное электрооборудование, не имеющее в своей конструкции нормально искрящих частей (например, электродвигателя с короткозамкнутым ротором), допускается применять в условиях других взрывоопасных сред, отнесенных к категориям 2, 3 и 4, но одной и той же группы А по воспламеняемости как электрооборудование повышенной надежности против взрыва.
Для взрывонепроницаемых электродвигателей скорость нарастания температуры короткозамкнутого ротора в режиме "с заторможенным ротором" определяется Государственной контрольной организацией для каждой серии электродвигателей.
VII-3-31. Электрооборудование должно быть защищено от механических и по возможности от химических воздействий, а также от длительного воздействия сырости.
VII-3-32. Неподвижные контактные соединения должны выполняться особенно надежно при помощи пайки, сварки, свинчивания или иным равноценным способом. Винтовые контакты должны иметь приспособления для предотвращения самоотвинчивання.
VII-3-33. Снятие съемных частей, открывающих доступ к токоведущим частям взрывозащищенных электрических машин, должно быть возможно только при помощи специальных (торцовых) ключей.
Взрывозащищенные электрические аппараты, устанавливаемые во взрывоопасных помещениях классов В-I и В-II, должны иметь блокировку, допускающую открывание их только при снятом напряжении. Взрывозащищенные электрические аппараты в помещениях других классов, а также взрывозащищенные электрические приборы во взрывоопасных помещениях и в наружных установках всех классов должны открываться при помощи специальных (торцовых) ключей.
Открывающиеся и съемные части должны иметь приспособления для их пломбирования.
VII-3-34. Наибольшая температура электрооборудования во взрывозащищенном исполнении или превышение ее над температурой окружающей среды должны соответствовать величинам, установленным ГОСТ, и не превышать приведенных в табл. VII-3-6 для различных исполнений взрывозащищенного электрооборудования и групп взрывоопасных смесей.
Температура наружных частей электрооборудования всех исполнений для условий работы в пылевоздушных смесях должна быть не выше 140 °C.
VII-3-35. В помещениях классов В-II и В-IIа температуры нагрева наружных поверхностей оболочек электрооборудования должны соответствовать значениям, установленным ГОСТ, но не превышать 140 °C.
VII-3-36. Для предотвращения искрения, могущего быть вызванным статическим электричеством, в помещениях всех классов и в наружных установках должны быть выполнены следующие мероприятия:
1. Металлические сосуды, служащие для хранения легковоспламеняющихся жидкостей, порошкообразных или волокнистых продуктов, аппараты, содержащие эти материалы, трубопроводы для их подачи, фильтры для очистки и подобные части, в которых может иметь место трение указанных выше непроводящих материалов о металлические оболочки, должны быть заземлены.
2. Влажность воздуха в помещении рекомендуется поддерживать не менее 70%.
Таблица VII-3-6
ДОПУСТИМЫЕ ТЕМПЕРАТУРЫ ДЛЯ ВЗРЫВОЗАЩИЩЕННОГО
ЭЛЕКТРООБОРУДОВАНИЯ
Группы взрывоопасной смеси | Наибольшие температуры электрооборудования (0 °C) в исполнении | |||
повышенной надежности против взрыва <1>, искробезопасном - внутри на деталях, могущих соприкасаться со взрывоопасными смесями | взрывонепроницаемом, продуваемом под избыточным давлением, специальном - на наружных стенках оболочек | маслонаполненном, для верхнего слоя масла | ||
внутри оболочек пыленепроницаемых - для аппаратов и закрытых - для машин | деталей, не защищенных оболочками | |||
А | 360 | 300 | 360 | 100 |
Б | 240 | 200 | 240 | 100 |
Г | 140 | 120 | 140 | 100 |
Д | 100 | 80 | 100 | 80 |
--------------------------------
<1> Нагрев электродвигателей повышенной надежности против взрыва с короткозамкнутым ротором в режиме "с заторможенным ротором" должен удовлетворять требованиям ПИВЭ.
3. Передачи от электродвигателей к механизмам должны применяться только клиновидные. В исключительных случаях, когда обычных ременных передач нельзя избежать, необходимо применять меры для безопасного снятия статических зарядов с ремней (смазка ремня специальными пастами и т.п.).
VII-3-37. Защита взрывоопасных сооружений и наружных установок от прямых ударов молнии и вторичных ее проявлений должна выполняться в соответствии с Правилами проектирования и устройства молниезащиты зданий и сооружений.
VII-3-38. Применение электродвигателей напряжением 10 кв и выше во взрывоопасных помещениях всех классов допускается только в исполнении, продуваемом под избыточным давлением.
При напряжениях 3 - 6 кв электродвигатели могут применяться в любом взрывозащищенном исполнении для соответствующих категории и группы взрывоопасных смесей, продуваемом под избыточным давлением, повышенной надежности против взрыва и др. (исключение см. в VII-3-40, п. 3).
VII-3-39. Для привода механизмов, установленных во взрывоопасных помещениях, за исключением помещений классов В-Iб и В-IIа (см. VII-3-40), допускается применять электродвигатели в нормальном (невзрывозащищенном) исполнении при следующих условиях:
1. Электродвигатели должны устанавливаться вне взрывоопасных помещений; помещение, в котором устанавливаются электродвигатели, должно отделяться от взрывоопасного глухой несгораемой стеной, иметь эвакуационный выход и должно быть обеспечено избыточным давлением.
2. Привод механизмов должен осуществляться при помощи вала, пропущенного через стену, с устройством в ней сальникового уплотнения.
VII-3-40. Электрические машины, стационарно установленные с частями как искрящими по условиям работы, так и не искрящими, должны иметь следующие исполнения:
1. В помещениях классов В-I и В-II - взрывонепроницаемое или продуваемое под избыточным давлением.
2. В помещениях класса В-Iа - любое взрывозащищенное для соответствующих категории и группы взрывоопасных смесей.
Искрящие части машин в исполнении повышенной надежности против взрыва (например, контактные кольца) должны быть заключены в кожухи одного из следующих исполнений: взрывонепроницаемого, продуваемого под избыточным давлением или специального.
В случае применения электродвигателей с короткозамкнутым ротором в исполнении повышенной надежности против взрыва продуваемого типа допускается выбрасывать отработавший воздух в это же помещение.
3. В помещениях класса В-Iб - невзрывозащищенное, но по меньшей мере в исполнении защищенном или брызгозащищенном.
Искрящие части машин (например, контактные кольца, коллекторы и др. постоянно искрящие части) должны быть заключены в кожухи закрытого исполнения. Электродвигатели вентилятором аварийной вентиляции должны быть в любом взрывозащищенном исполнении.
4. В наружных взрывоопасных установках класса В-Iг:
а) любое взрывозащищенное исполнение для соответствующих категории и группы взрывоопасных смесей - для установок в пределах взрывоопасной зоны;
б) закрытое или закрытое обдуваемое с частями, неискрящими по условиям работы (например, электродвигатели с короткозамкнутым ротором), вне взрывоопасной зоны наружных установок. Нормально искрящие по условиям работы части электрических машин должны быть заключены в пыленепроницаемый колпак.
5. В помещениях класса В-IIа - закрытое обдуваемое или продуваемое исполнение. Искрящие части машин (например, контактные кольца) должны быть заключены в кожухи одного из следующих исполнений: взрывонепроницаемого, продуваемого под избыточным давлением, специального или пыленепроницаемого.
VII-3-41. Передвижные электрические машины с частями как искрящими по условиям работы, так и не искрящими должны иметь следующие исполнения:
1. В помещениях классов В-I и В-II - взрывонепроницаемое.
2. В помещениях остальных классов и в наружных установках - соответственно, как для электрических машин, неподвижно установленных.
VII-3-42. Электродвигатели вентиляторов аварийной вентиляции в помещениях класса В-Iб должны иметь управление как внутри, так и извне взрывоопасных помещений.
VII-3-43. Аппараты и приборы, стационарно установленные, с частями как искрящими по условиям работы, так и не искрящими, должны иметь следующие исполнения:
1. В помещениях классов В-I и В-II - взрывонепроницаемое, продуваемое под избыточным давлением, искробезопасное (только для класса В-I), специальное или с масляным наполнением.
2. В помещениях класса В-Iа:
а) любое взрывозащищенное для соответствующих категории и группы взрывоопасных смесей - для аппаратов и приборов с искрящими частями или подверженными по условиям работы нагреву выше 80 °C.
Штепсельные соединения допускаются также в пыленепроницаемом исполнении, при котором контакты устанавливаются и разрываются лишь внутри закрытых розеток. Установка штепсельных соединений допускается только для включения периодически работающих электроприемников (например, переносных светильников). Число штепсельных соединений должно быть ограничено необходимым минимумом, и они должны быть расположены в местах, где образование взрывоопасных смесей газов или паров с воздухом наименее вероятно;
б) пыленепроницаемое - для аппаратов и приборов с неискрящими частями и не подверженными по условиям работы нагреву выше 80 °C (например, амперметры, вольтметры, электромагнитные сигнальные приборы и т.п.).
Присоединение проводов к аппаратам и приборам должно производиться в соответствии с VII-3-32.
3. В помещениях класса В-Iб - закрытое, за исключением пусковых аппаратов к электродвигателям вентиляторов аварийной вентиляции, для которых допускается любое взрывозащищенное исполнение для соответствующих категории и группы взрывоопасных смесей.
4. В наружных взрывоопасных установках класса В-Iг:
а) любое взрывозащищенное для соответствующих категории и группы взрывоопасных смесей - для установок в пределах взрывоопасной зоны;
б) пыленепроницаемое - вне взрывоопасной зоны наружных установок.
5. В помещениях класса В-IIа - с масляным наполнением, пыленепроницаемое с маслонаполненными элементами или пыленепроницаемое.
VII-3-44. Аппараты и приборы передвижные или являющиеся частью передвижных установок с частями как искрящими по условиям работы, так и не искрящими, должны иметь следующие исполнения:
1. В помещениях классов В-I и В-Iа - взрывонепроницаемое, искробезопасное или специальное.
2. В помещениях класса В-Iб - любое взрывозащищенное для соответствующих категории и группы взрывоопасных смесей.
3. В помещениях класса В-II - взрывонепроницаемое или специальное.
4. В помещениях класса В-IIа - любое взрывозащищенное для соответствующих категории и группы взрывоопасных смесей или пыленепроницаемое.
Аппараты и приборы передвижные с масляным наполнением допускаются для случая, приведенного в VII-3-50.
5. В наружных взрывоопасных установках класса В-Iг:
а) любое взрывозащищенное для соответствующих категории и группы взрывоопасных смесей - для установок в пределах взрывоопасной зоны;
б) пыленепроницаемое - вне взрывоопасной зоны наружных установок.
VII-3-45. Ручные переносные аппараты и приборы должны иметь следующие исполнения:
1. В помещениях всех классов, за исключением класса В-Iб и в наружных установках класса В-Iг - взрывонепроницаемое или специальное.
2. В помещениях классов В-I, В-Iа - также искробезопасное.
3. В помещениях класса В-Iб и в наружных установках класса В-Iг - любое взрывозащищенное для соответствующих категории и группы взрывоопасных смесей.
VII-3-46. Сборки зажимов рекомендуется выносить в невзрывоопасные помещения. При установке их в помещениях классов В-I и В-II они должны иметь взрывонепроницаемое или маслонаполненное исполнение. В помещениях остальных классов и наружных взрывоопасных установках - в пыленепроницаемых корпусах.
VII-3-47. Предохранители, а также выключатели осветительных цепей следует устанавливать вне взрывоопасных помещений.
VII-3-48. При применении искробезопасных аппаратов следует руководствоваться нижеследующим:
1. Серийно выпускаемые датчики (удовлетворяющие требованиям соответствующих нормалей или ГОСТ), не имеющие собственного источника тока, а также не обладающие индуктивностью или емкостью, могут устанавливаться во взрывоопасных помещениях при условии, если они присоединены к искробезопасной цепи вторичного прибора, которая утверждена как искробезопасная электрическая система класса И (см. ПИВЭ разд. VII).
К таким датчикам относятся серийно выпускаемые термометры сопротивления, термопары, разные типы переключателей, термисторы, фотоэлементы и т.п., выполненные в защитных корпусах.
2. Цепь, состоящая из серийно выпускаемой термопары и гальванометра (милливольтметра), является искробезопасной для любой взрывоопасной среды при условии, если гальванометр не содержит в себе электрических цепей, в том числе подсветки шкалы.
3. В искробезопасные цепи могут включаться серийно выпускаемые переключатели, ключи, колодки зажимов и т.п. при условии, если к ним не присоединены другие электрические цепи и их контакты закрыты крышкой и запломбированы.
VII-3-49. Электродвигатели, а также аппараты и приборы периодически работающих установок, не связанных непосредственно с технологическим процессом (например, монтажные краны, тельферы и т.п.), должны иметь следующие исполнения:
1. В помещениях классов В-I и В-II - любое взрывозащищенное для соответствующих категории и группы взрывоопасных смесей.
2. В помещениях классов В-Iа и В-Iб - защищенное.
3. В помещениях класса В-IIа - закрытое.
Применение указанного электрооборудования в исполнении повышенной надежности против взрыва или в невзрывозащищенном исполнении допускается при отсутствии взрывоопасной концентрации в условиях эксплуатации.
Токоподвод должен быть осуществлен шланговым кабелем для тяжелых условий работы - в помещениях классов В-I и В-II и для средних условий работы - в помещениях остальных классов.
4. В наружных установках класса В-Iг - невзрывозащищенное.
Токоподвод к кранам наружных установок класса В-Iг допускается осуществлять троллеями, расположенными со стороны монтажного проема (не над технологическими аппаратами), а работа крана, тельфера и т.п. должна производиться при отсутствии взрывоопасной концентрации.
VII-3-50. Электрические аппараты с масляным наполнением допускается применять при отсутствии толчков или при условии принятия мер против выплескивания масла.
VII-3-51. Сооружение распределительных устройств напряжением до 1000 в и выше непосредственно в помещениях всех классов запрещается. Исключение составляют ящики кольцевого питания во взрывозащищенном исполнении, и также колонки управления и панели управления электродвигателями с установленными на них аппаратами и электроизмерительными приборами в исполнении, предусмотренном в VII-3-43, которые допускается устанавливать во взрывоопасных помещениях и в наружных установках всех классов.
VII-3-52. Во взрывоопасные помещения классов В-Iа, B-IIа и В-Iб допускается встраивать отдельные помещения для размещения распределительных устройств напряжением до и выше 1000 в, пусковых аппаратов и контрольно-измерительных приборов.
Указанные помещения должны быть изолированы от взрывоопасных помещений глухими несгораемыми стенами и перекрытием с пределом огнестойкости не менее 1 ч и иметь при длине распределительного устройства до 7 м один выход, при длине более 7 м - два выхода.
В помещениях с одним выходом, расположенным в первом этаже, этот выход должен быть устроен из помещения непосредственно наружу (на улицу, во двор), а в помещениях, расположенных на втором и выше этажах, этот выход допускается устраивать в лестничную клетку или в невзрывоопасный коридор.
В помещениях с двумя выходами один из выходов должен быть устроен: в первом этаже непосредственно наружу, на втором и выше этажах - на балкон или в невзрывоопасный коридор; второй выход допускается устраивать в подсобное невзрывоопасное помещение, а также во взрывоопасное помещение с устройством в последнем случае тамбура с противопожарной самозакрывающейся дверью с пределом огнестойкости не менее 0,75 ч.
Помещения класса В-Iб допускается отделять от помещений распределительных устройств напряжением до 1000 в несгораемыми стенами, перегородками с противопожарными самозакрывающимися дверями (без тамбура).
Отверстия в стенах и в полу для прохода кабелей и труб должны быть плотно заделаны несгораемыми материалами.
VII-3-53. К взрывоопасным помещениям всех классов допускается пристраивать подстанции при соблюдении следующих условий:
1. Камеры трансформаторов и распределительных устройств не должны иметь окон, дверей и каких-либо отверстий, сообщающихся с взрывоопасными помещениями. В частности, вводные отверстия труб и кабелей должны быть тщательно заделаны несгораемыми материалами с надежным уплотнением.
Для помещений класса В-I ввод в подстанцию труб и кабелей допускается только через наружные стены.
2. Стены, отделяющие подстанцию от взрывоопасных помещений, должны быть несгораемыми с пределом огнестойкости не менее 1,5 ч и оштукатурены с двух сторон.
3. Через вентиляционные отверстия в подстанции ни при каких обстоятельствах не должна проникать взрывоопасная среда (устройство раздельных вентиляционных систем, соответствующее расположение приточных и вытяжных патрубков и т.п.).
4. При примыкании подстанции к помещениям класса В-I в подстанции должно быть создано избыточное давление в несколько миллиметров водяного столба.
VII-3-54. Во взрывоопасные помещения классов В-Iа, В-Iб и В-IIа допускается встраивать также комплектные трансформаторные подстанции (КТП).
Стены, отделяющие помещения КТП от взрывоопасных, и перекрытия этих помещений должны быть несгораемыми с пределами огнестойкости не менее 1,5 ч для КТП с масляными трансформаторами и не менее 0,75 ч - для КТП с трансформаторами, заполненными негорючими веществами, или сухими трансформаторами.
Выход из помещения КТП должен быть наружу; выход в цех допускается при условии соблюдения требований, приведенных в VII-3-9.
Над помещениями КТП могут размещаться только вспомогательные или бытовые невзрывоопасные помещения.
VII-3-55. От взрывоопасных установок разрывы должны приниматься не менее:
0,8 м - от глухих стен с брандмауэром (без окон, дверей, выброса газов вытяжной вентиляцией и т.п.) взрывоопасных помещений всех классов до открыто установленных трансформаторов и открытых распределительных устройств;
10 м - от взрывоопасных наружных установок и от стен взрывоопасных помещений до закрытых подстанций и закрытых распределительных устройств;
15 м - от взрывоопасных помещений всех классов до открыто установленных трансформаторов и открытых распределительных устройств;
25 м - от взрывоопасных наружных установок до открыто установленных трансформаторов и открытых распределительных устройств;
40 м - от компрессорных установок с горючим газом и взрывоопасных помещений с наличием сжиженных газов до закрытых подстанций и закрытых распределительных устройств;
60 м - то же, но до открыто установленных трансформаторов и открытых распределительных устройств;
40 м - от резервуаров, цеховых и буферных емкостей, сливоналивных эстакад с легковоспламеняющимися жидкостями, а также газгольдеров с горючими газами до закрытых подстанций и закрытых распределительных устройств;
80 м - то же, но с сжиженными горючими газами (например, пропанопропиленовые фракции, бутан-бутиленовые фракции);
60 м - от резервуаров, цеховых и буферных емкостей, сливоналивных эстакад с легковоспламеняющимися жидкостями, а также газгольдеров с горючими газами до открыто установленных трансформаторов, открытых подстанций и открытых распределительных устройств;
100 м - то же, но с сжиженными горючими газами (например, пропано-пропиленовые фракции, бутан-бутиленовые фракции).
Указанные выше расстояния для подземных резервуаров могут быть уменьшены на 50%.
VII-3-56. Расстояние от окон и дверей взрывоопасных помещений классов В-I и В-Ia до дверей закрытых подстанций и распределительных устройств должно быть не менее 10 м.
VII-3-57. Светильники, установленные стационарно, должны иметь следующие исполнения:
1. В помещениях класса В-I - взрывонепроницаемое, искробезопасное или специальное.
2. В помещениях классов В-Iа и В-II - любое взрывозащищенное для соответствующих категории и группы взрывоопасных смесей.
3. В помещениях классов В-Iб и В-IIа - пыленепроницаемое.
4. В наружных электроустановках класса В-Iг:
а) любое взрывозащищенное для соответствующих категории и группы взрывоопасных смесей - для установок в пределах взрывоопасной зоны (например, установки с открытым сливом и наливом легковоспламеняющихся жидкостей);
б) пыленепроницаемое - вне взрывоопасной зоны наружных установок.
VII-3-58. В помещениях всех классов со средой, для которой не имеется светильников соответствующих типов, допускается выполнять освещение светильниками нормальными (невзрывозащищенными) одним из следующих способов:
1. Через закрытые наглухо фрамуги окон снаружи здания, причем в случае одинарного остекления окон светильники должны иметь защитные стекла или стеклянные кожухи.
2. Через специально устроенные в стене ниши с двойным остеклением и естественной вентиляцией свежим воздухом.
3. Через фонари специального типа со светильниками, установленными в потолке с двойным остеклением, и устройством естественной вентиляции фонарей свежим воздухом.
4. В коробах в исполнении, продуваемом под избыточным давлением.
В местах, где возможны поломки стекол, могущие повлечь за собой взрыв, для застекления коробов следует применять небьющееся стекло. Температура поверхностей всех частей светильника, соприкасающихся со взрывоопасной средой, не должна превышать величин, обеспечивающих безопасность в отношении взрыва.
VII-3-59. Светильники переносные должны иметь следующие взрывозащищенные исполнения:
1. В помещениях всех классов, за исключением класса В-Iб и в наружных установках класса В-Iг, - взрывонепроницаемое, искробезопасное или специальное. Все переносные светильники должны иметь защитную металлическую сетку.
2. В помещениях класса В-Iб и в наружных установках класса В-Iг любое взрывозащищенное для соответствующих категории и группы взрывоопасных смесей.
VII-3-60. Освещение внутри технологического оборудования, содержащего взрывоопасную пыль (бункера, воронки и т.п.), должно осуществляться только взрывонепроницаемыми светильниками, защищенными от механических воздействий и вделанными заподлицо в стены.
Внутри технологического оборудования, содержащего взрывоопасную среду, устанавливать какие бы то ни было элементы электрооборудования (в том числе провода и светильники) запрещается, за исключением аппаратов во взрывонепроницаемом, специальном и искробезопасном исполнении для автоматизации технологических процессов.
VII-3-61. Групповые осветительные линии рекомендуется прокладывать вне взрывоопасных помещений. В случае трудности выполнения этих требований (при производственных помещениях больших габаритов) число соединительных и ответвительных коробок, устанавливаемых в помещениях, должно быть по возможности меньшим.
VII-3-62. Проводники силовых и осветительных цепей, за исключением ответвлений, питающих короткозамкнутые трехфазные электродвигатели напряжением до 1000 а (см. VII-3-63), должны выбираться в соответствии с III-1-9 и III-1-10, но не менее чем это требуется по расчетному току.
VII-3-63. Проводники (с резиновой, полихлорвиниловой или бумажной изоляцией) ответвлений к короткозамкнутым электродвигателям напряжением до 1000 в должны иметь допустимую длительную токовую нагрузку не менее 125% номинального тока электродвигателя, а номинальные токи плавких вставок предохранителей и токи уставок автоматических выключателей должны определяться в соответствии с III-1-7.
VII-3-64. Провода и кабели для рабочего напряжения выше 1000 в должны быть проверены по токам короткого замыкания.
VII-3-65. В помещениях класса В-Iб и в наружных установках класса В-Iг выбор сечений и защита проводов и кабелей должны производиться, как для невзрывоопасных помещений.
VII-3-66. В помещениях класса В-I в двухпроводных цепях с нулевым проводом должны быть защищены от токов короткого замыкания как фазный, так и нулевой провода. При этом для заземления должен быть проложен третий провод.
Для одновременного отключения фазного и нулевого проводов должны применяться двухполюсные выключатели.
VII-3-67. Во взрывоопасных помещениях и в наружных взрывоопасных установках всех классов, за исключением классов В-I и В-Ia, допускается применять для электрических сетей провода и кабели с алюминиевыми жилами. При этом их оконцевания выполняются пайкой, сваркой или опрессовкой, а машины, аппараты и приборы взрывозащищенных исполнений должны иметь вводные устройства и контактные зажимы (для помещений всех классов), специально предназначенные для присоединения проводов и кабелей с алюминиевыми жилами и одобренные Государственной контрольной организацией (см. также VII-3-80).
VII-3-68. Нулевые провода должны иметь изоляцию, равноценную с фазными, и быть проложены вместе с ними в общей оболочке или трубе. В отношении заземляющих проводников см. VII-3-86, п. 2.
VII-3-69. Открытая прокладка внутри взрывоопасных помещений голых проводников, в том числе троллеев для кранов, запрещается (исключения см. в VII-3-84 и VII-3-86, п. 2).
VII-3-70. Во взрывоопасных помещенных всех классов для силовых и осветительных сетей напряжением до 1000 в, а также для вторичных цепей управления, измерения, защиты, автоматики и сигнализации могут применяться кабели с бумажной изоляцией, кабели и провода с резиновой и полихлорвиниловой изоляцией. При этом провода и небронированные кабели в помещениях классов В-I, В-II, а также в помещениях класса В-Iа, кроме осветительных сетей, должны прокладываться в стальных трубах и их конструкция должна соответствовать способу прокладки.
Открытая прокладка небронированных кабелей в силовых и осветительных сетях при напряжении не выше 380 в и во вторичных цепях в помещениях классов В-Iб и В-IIа, а также в осветительных сетях в помещениях класса В-Iа допускается при отсутствии возможности механических и химических воздействий.
Изоляция провода или кабеля должна соответствовать номинальному напряжению сети, по не ниже 500 в (см. также II-1-25).
VII-3-71. Электропроводки, выполненные изолированными проводами в стальных трубах, должны удовлетворять требованиям действующих "Технических условий на электропроводки в стальных трубах во взрывоопасных помещениях и наружных установках".
Ответвительные коробки в помещениях классов В-I и В-II должны быть взрывонепроницаемого исполнения и в помещениях остальных классов - в любом взрывозащищенном для соответствующих категории и группы взрывоопасных смесей, а также пыленепроницаемом исполнении.
VII-3-72. Вводы проводов, проложенных в трубах, в корпусы электродвигателей, аппараты, приборы, соединительные части и т.д., а равно вывод проводов за пределы взрывоопасного помещения или переход их из одного взрывоопасного помещения в другое, должны производиться совместно с трубами. При этом трубы должны иметь разделительные уплотнения в соответствии с техническими условиями, приведенными в VII-3-71.
Соединительные части, предназначенные для уплотнения, не следует использовать для устройства соединений или ответвлений проводов.
VII-3-73. Электропроводки с цепями, присоединяемыми к искробезопасному электрооборудованию, должны отвечать следующим требованиям:
1. Жгуты проводов искробезопасных цепей должны прокладываться отдельно от остальных проводов.
2. Провода цепей высокой частоты при монтаже не должны иметь петель.
3. Изоляция монтажных проводов искробезопасных цепей должна иметь отличительный синий цвет.
4. Использование одного кабеля для искробезопасных и неискробезопасных цепей, как правило, не допускается.
5. Прокладка в трубах кабелей и проводов с искробезопасными цепями не обязательна, если таковая не требуется по условиям эксплуатации (механическая прочность, действие агрессивной среды и т.п.).
VII-3-74. Электропроводки в стальных трубах должны подвергаться испытанию на плотность соединений давлением 2,5 ат для помещений класса В-I и 0,5 ат - для помещений классов В-Iа, В-II и В-IIа. При этом в течение 3 - 5 мин. давление не должно уменьшаться более чем на 50%.
VII-3-75. Резина и другие материалы, используемые для уплотнения или изоляции, не должны соприкасаться с жидкостями, разрушающими эти материалы.
VII-3-76. Отверстия в стенах и в полу для прохода кабелей и труб должны быть плотно заделаны несгораемыми материалами.
VII-3-77. Во взрывоопасных помещениях всех классов при напряжении до и выше 1000 в открыто проложенные кабели с резиновой или бумажной изоляцией должны быть бронированными (исключение см. VII-3-70) и не иметь наружных защитных покровов из горючих веществ (джут, битум и др.).
Длину кабелей напряжением выше 1000 в следует, по возможности, ограничивать.
VII-3-78. Во взрывоопасных помещениях всех классов допускается прокладка бронированных кабелей в каналах.
В помещениях классов В-I и В-Iа, содержащих горючие пары или газы с удельным весом более 0,8 по отношению к воздуху, и в помещениях класса В-II каналы должны засыпаться песком, при этом допустимые длительные токовые нагрузки на кабели должны приниматься по соответствующим таблицам гл. I-3, как для кабелей, проложенных в воздухе, с учетом поправочных коэффициентов на число работающих кабелей по табл. I-3-23.
В помещениях класса В-II допускается также применение каналов пылеуплотненного исполнения (например, покрытие асфальтом). В последнем случае допускается применение небронированных кабелей.
VII-3-79. Для помещений всех классов допускается прокладка кабелей в туннелях и блоках, изолированных от производственных помещений несгораемыми перегородками. Выводные отверстия из туннелей и блоков должны быть осуществлены в соответствии с требованиями VII-3-53, п. 1.
VII-3-80. Внутри взрывоопасных помещений, а также в непосредственной близости от технологических аппаратов взрывоопасных наружных установок устанавливать соединительные и ответвительные кабельные муфты запрещается.
VII-3-81. Вводы кабелей в электрические машины и аппараты должны выполняться при помощи вводных арматур. Места вводов должны быть надежно уплотнены, а кабели герметизированы.
В помещениях классов В-Iа и В-IIа для машин большой мощности, не имеющих вводных муфт (например, тихоходные электродвигатели в исполнении повышенной надежности против взрыва), допускается устанавливать концевые муфты и концевые сухие кабельные разделки в пыленепроницаемых шкафах, расположенных в местах, доступных лишь для обслуживающего персонала (например, в фундаментных ямах).
VII-3-82. Стальные трубы электропроводки и бронированные кабели по наружным открытым эстакадам с трубопроводами для горючих газов и легковоспламеняющихся жидкостей (см. VII-3-6) допускается прокладывать:
1. По возможности со стороны трубопроводов с негорючими веществами.
2. Ниже трубопроводов - при наличии горючих паров или газов с удельным весом менее 0,8 по отношению к воздуху.
3. Над трубопроводами - при наличии горючих паров или газов с удельным весом более 0,8 по отношению к воздуху.
VII-3-83. Присоединение подвижных электроприемников (для кранов см. VII-3-49) должно выполняться при помощи гибкого кабеля в следующем исполнении:
1. В помещениях классов В-I и В-II - для тяжелых условий работы.
2. В помещениях классов В-Iа, В-IIа и в наружных установках класса В-Iг - для средних условий работы.
3. В помещениях класса В-Iб - для легких условий работы.
VII-3-84. Применение голых медных и алюминиевых токопроводов допускается в помещениях классов В-Iа и В-Iб при выполнении следующих условий:
1. Неразъемные соединения шин должны быть выполнены сваркой или опрессовкой.
2. Болтовые соединения, например в местах присоединения шин к аппаратам, должны выполняться наиболее надежным образом и иметь приспособления, не допускающие самоотвинчивания.
3. Температура токопроводов и голых выводов аппаратов не должна превышать значений, приведенных в VII-3-34 и соответствующих ГОСТ.
4. Токопроводы должны быть защищены металлическими кожухами с отверстиями диаметром не более 6 мм. Кожухи должны открываться только при помощи специальных (торцовых) ключей.
VII-3-85. На взрывоопасные помещения и наружные установки распространяются требования, приведенные в I-7-21, о допустимости применения в электроустановках напряжением до 1000 в как глухо заземленной нейтрали, так и изолированной нейтрали, при этом для последних должен быть обеспечен автоматический контроль изоляции сети с действием на сигнал.
1. Во изменение I-7-26 электроустановки при всех напряжениях переменного и постоянного тока.
2. Элементы оборудования, установленные на заземленных металлических конструкциях, которые в соответствии с I-7-29, п. 2 разрешается не заземлять. Это требование не относится к элементам электрооборудования, установленного внутри заземленных корпусов.
В качестве заземляющих проводников должны быть использованы проводники, специально предназначенные для этой цели, а также нулевые провода. Использование в качестве заземляющих проводников всякого рода металлических конструкций зданий, конструкций производственного назначения, стальных труб электропроводок, металлических оболочек кабелей и т.п. допускается только как дополнительное мероприятие.
VII-3-87. Во взрывоопасных электроустановках напряжением до 1000 в с изолированной нейтралью, а также в электроустановках напряжением выше 1000 в с малыми токами замыкания на землю заземляющие проводники допускается прокладывать как в общей оболочке с фазными, так и отдельно от них.
Сечение заземляющих проводников должно соответствовать приведенным в I-7-54 - I-7-57. Заземляющие линии должны быть присоединены к заземлителям по меньшей мере в двух разных местах и, по возможности, с противоположных концов помещений.
VII-3-88. Заземление электрооборудования в электроустановках напряжением до 1000 в с глухо заземленной нейтралью должно осуществляться:
1. В однофазных осветительных цепях, кроме помещений класса В-I, с использованием нулевого провода (см. также VII-3-66).
2. В одно-, двух- и трехфазных силовых цепях электроустановок всех классов с применением специальной третьей или четвертой жилы кабеля или провода.
VII-3-89. В электроустановках напряжением до 1000 в с глухим заземлением нейтрали с целью обеспечения автоматического отключения аварийного участка заземляющие проводники должны быть выбраны таким образом, чтобы при замыкании на корпус или нулевой провод возникал ток короткого замыкания, превышающий не менее чем:
в 4 раза номинальный ток вставки ближайшего предохранителя;
в 6 раз номинальный ток расцепителя автоматического выключателя, имеющего обратно зависимую от тока характеристику.
При защите сетей автоматическими выключателями, имеющими только электромагнитный расцепитель, следует руководствоваться требованиями, приведенными в I-7-58.
VII-3-90. Проходы специально проложенных заземляющих проводников через стены взрывоопасных помещений должны производиться в отрезках труб или открытых проемах. Отверстия труб и проемов должны быть уплотнены несгораемыми материалами. Соединение заземляющих проводников в местах проходов не допускается.
ЭЛЕКТРООБОРУДОВАНИЕ ПОЖАРООПАСНЫХ УСТАНОВОК
--------------------------------
<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС по согласованию с ГУПО МВД СССР 29 августа 1956 г.; внесены изменения Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР по согласованию с Госстроем СССР 2 марта 1963 г.
VII-4-1. Настоящая глава Правил распространяется на электрооборудование пожароопасных установок - в помещениях и наружных.
Электрооборудование пожароопасных установок, кроме требований настоящей главы, должно удовлетворять также требованиям разд. I - VI в той мере, в какой они не изменены настоящей главой.
VII-4-2. Пожароопасными называются установки (в помещениях и наружные), в которых применяются или хранятся горючие вещества. Классификация пожароопасных установок с точки зрения их опасности при применении электрооборудования приведена в VII-4-3 - VII-4-6.
Помещения и наружные установки, связанные с сжиганием в них твердого, жидкого и газообразного топлива (например, печные отделения газогенераторных станций, газовые промышленные котельные), и т.п. производства, в которых технологический процесс связан с применением открытого огня или раскаленных частей (например, открывающиеся электрические или другие печи), либо наружные поверхности технологического оборудования имеют температуру нагрева, превышающую температуру самовоспламенения горючих газов, пылей или волокон, в части их электрооборудования, не должны рассматриваться как пожароопасные.
Для этих установок электрооборудование выбирается в соответствии с условиями окружающей среды согласно общим требованиям Правил.
VII-4-3. Помещения класса П-I. К ним относятся помещения, в которых применяются или хранятся горючие жидкости с температурой вспышки паров выше 45 °C (например, склады минеральных масел, установки по регенерации минеральных масел и т.п.).
VII-4-4. Помещения класса П-II. К ним относятся помещения, в которых выделяются горючие пыль или волокна, переходящие во взвешенное состояние. Возникающая при этом опасность ограничена пожаром (но не взрывом) либо в силу физических свойств пыли или волокон (степень измельчения, влажность и т.п., при которых нижний предел взрыва составляет более 65 г/куб. м), либо в силу того, что содержание их в воздухе по условиям эксплуатации не достигает взрывоопасных концентраций (например, деревообделочные цехи, малозапыленные помещения мельниц и элеваторов).
VII-4-5. Помещения класса П-IIa. К ним относятся производственные и складские помещения, содержащие твердые или волокнистые горючие вещества (дерево, ткани и т.п.), причем признаки, перечисленные в VII-4-4, отсутствуют.
VI1-4-6. Установки класса П-III. К ним относятся наружные установки, в которых применяются или хранятся горючие жидкости с температурой вспышки паров выше 45 °C (например, склады открытые или под навесом минеральных масел), а также твердые горючие вещества (например, склады открытые или под навесом угля, торфа, дерева и т.п.).
VII-4-7. В случае частичного открытого размещения в помещении (цехе) пожароопасных производственных установок и отсутствия при этом специально предусмотренных мер против распространения пожара за пределы данного участка, пожароопасной зоной, на которую распространяются настоящие Правила, считается зона на расстоянии 3 м по горизонтали от пожароопасных установок.
VII-4-8. Определение класса пожароопасных помещений и наружных установок должно производиться технологами совместно с электриками проектирующей или эксплуатирующей организации.
VII-4-9. При размещении электрооборудования рекомендуется учитывать условия эксплуатации с целью удаления элементов электрооборудования, представляющих опасность (коммутационных аппаратов, электродвигателей с искрящими контактами и т.п.), от мест скопления горючих материалов.
VII-4-10. При выборе электрооборудования для пожароопасных установок необходимо учитывать также условия окружающей среды (например, химическая активность, атмосферные осадки и т.п.).
VII-4-11. Неподвижные контактные соединения должны выполняться при помощи пайки, сварки, опрессовки, свинчивания или иным равноценным способом. Винтовые контакты рекомендуется снабдить приспособлением для предотвращения от самоотвинчивания.
VII-4-12. Защита зданий, сооружений и наружных установок от прямых ударов молнии и вторичных ее проявлений, а также заземление установленного в них оборудования (металлических сосудов, трубопроводов и т.п.), содержащего горючие жидкости, порошкообразные или волокнистые продукты и т.п. для предотвращения искрения, могущего быть вызванным статическим электричеством, должны выполняться в соответствии с действующими Правилами проектирования и устройства молниезащиты зданий и сооружений.
В помещениях классов П-I и П-II должны быть приняты меры для снятия статических зарядов с оборудования.
VII-4-13. Заземление электрооборудования в пожароопасных помещениях и в наружных установках должно выполняться в соответствии с гл. I-7.
VII-4-14. Электрические машины, стационарно установленные, с частями как искрящими, так и не искрящими по условиям работы, должны иметь следующие исполнения:
1. В помещениях класса П-I - брызгозащищенное, закрытое, закрытое обдуваемое или продуваемое. Если контактные кольца машин находятся вне их оболочки, то они должны быть заключены в колпаки закрытого исполнения.
2. В помещениях класса П-II - закрытое, закрытое обдуваемое или продуваемое, продуваемое с замкнутым циклом охлаждения, а также продуваемое с подводом охлаждающего воздуха извне и выбросом отработавшего воздуха в помещение. Если контактные кольца машин находятся вне их оболочки, то они должны быть заключены в пыленепроницаемые кожухи.
3. В помещениях класса П-IIа - защищенное. Если контактные кольца машин находятся вне их оболочки, то они должны быть заключены в колпаки в защищенном исполнении.
4. В наружных установках класса П-III - закрытое или закрытое обдуваемое. Если контактные кольца машин находятся вне их оболочки, то они должны быть заключены в колпаки закрытого исполнения.
VII-4-15. Электрические машины передвижные или являющиеся частью передвижных установок должны быть в помещениях всех классов и в наружных установках в закрытом или закрытом обдуваемом исполнении.
VII-4-16. Электрифицированный переносный инструмент в помещениях всех классов и в наружных установках должен быть в закрытом исполнении; допускается применение его в защищенном исполнении.
VII-4-17. Электрические машины с частями, нормально искрящими по условиям работы (например, электродвигатели с контактными кольцами), должны быть удалены от мест скопления горючих веществ на расстояние не менее 1 м или отделены несгораемым экраном.
VII-4-18. Стационарно установленные электрические аппараты и приборы, искрящие по условиям работы, должны иметь следующие исполнения:
1. В помещениях класса П-I - маслонаполненное или пыленепроницаемое.
2. В помещениях класса П-II - пыленепроницаемое.
3. В помещениях класса П-IIа - закрытое или маслонаполненное.
4. В наружных установках класса П-III - закрытое.
В помещениях классов П-I и П-II и в наружных установках класса П-III допускается также применение аппаратов и приборов в открытом и защищенном исполнении при условии установки их в шкафах закрытого (уплотненного) исполнения (см. I-1-18), а в помещениях класса П-IIа - в шкафах защищенного исполнения (см. I-1-15).
В помещениях кислородных установок применение электрических аппаратов в маслонаполненном исполнении не допускается.
VII-4-19. Стационарно установленные электрические аппараты и приборы, неискрящие по условиям работы, должны иметь закрытое исполнение для всех классов пожароопасных установок. Допускается применять аппараты и приборы в открытом или защищенном исполнении с установкой их в шкафах закрытого исполнения, а в помещениях класса П-IIа - в шкафах защищенного исполнения.
В помещениях кислородных установок применение электрических аппаратов в маслонаполненном исполнении не допускается.
В помещениях класса П-II для производств, имеющих общую вентиляцию, а также местный нижний отсос отходов, и в помещениях класса П-IIа допускается, как исключение, применение пусковых аппаратов в защищенном исполнении.
VII-4-20. Щитки и выключатели осветительных цепей и т.п. рекомендуется выносить из пожароопасных помещений, если это не вызывает значительного удорожания и расхода цветных металлов.
Электроустановки отдельно стоящих складских зданий, а также складских помещений с ценными сгораемыми материалами должны иметь аппараты для отключения их извне помещения, установленные на несгораемых стенах и т.п. с приспособлениями для пломбирования.
Допускается установка аппаратов на сгораемых и трудносгораемых стенах с подкладкой несгораемого материала (асбеста и т.п.).
VII-4-21. Аппараты и приборы передвижные (переносные), или являющиеся частью передвижных установок с частями, искрящими по условиям работы, должны быть для всех пожароопасных помещений и наружных установок в пыленепроницаемом исполнении (исключение см. в VII-4-23), а с частями, не искрящими по условиям работы, - в закрытом исполнении.
VII-4-22. Применения электронагревательных приборов рекомендуется избегать. Если они необходимы по условиям производства, то части их, нагретые до высоких температур, должны быть защищены от соприкосновения с горючими материалами, а сами приборы установлены на несгораемой поверхности.
В складских помещениях применение электронагревательных приборов запрещается.
VII-4-23. Электродвигатели, а также аппараты и приборы кранов, тельферов и подобных им установок должны иметь следующие исполнения:
1. В помещениях и в наружных установках классов П-I, П-II и П-III - пыленепроницаемое или закрытое.
Допускаются аппараты и приборы открытые или защищенные при установке их в закрытых (уплотненных) шкафах. Пусковые аппараты - см. VII-4-18 и VII-4-19.
2. В помещениях класса П-IIa - защищенное и с масляным наполнением при условии принятия мер против выплескивания масла при толчках.
VII-4-24. Токоподвод подъемных механизмов (кранов, тельферов) в помещениях класса П-I должен выполняться шланговым кабелем. В помещениях класса П-II, П-IIa и П-III допускается применение троллеев.
Во всех случаях троллеи не должны быть расположены над местами скоплений материалов, могущих воспламениться от упавшей раскаленной частицы троллея.
VII-4-25. Сооружение распределительных устройств напряжением выше 1000 в в пожароопасных помещениях и в наружных установках всех классов не рекомендуется; однако при необходимости допускается их сооружение при условии соблюдения требований, приведенных в VII-4-26.
VII-4-26. Распределительные устройства, щиты, шкафы и т.п. напряжением до и выше 1000 в допускается устанавливать непосредственно в пожароопасных помещениях в следующих исполнениях:
В пожароопасных помещениях всех классов, за исключением складских помещений, музеев, архивов и т.п., допускается открытая установка на огражденных сетчатыми ограждениями участка
