Утверждено и введено в действие
Постановлением Госстандарта СССР
от 26 октября 1987 г. N 4011
ИЗМЕНЕНИЕ N 3 ГОСТ 23865-79
"ВВОДЫ КОНДЕНСАТОРНЫЕ ГЕРМЕТИЧНЫЕ
НА НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ 110 кВ И ВЫШЕ.
ТИПЫ И РАЗМЕРЫ"
Группа Е35
Дата введения
1 апреля 1988 года
Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 26.10.1987 N 4011.
Пункт 2. Таблица 1. Для типов вводов ГМТА-90-110/2000 У1; ХЛ1; Т1 и ГМТБ-90-110/2000 У1; ХЛ1; Т1 заменить значения: графа "Номер чертежа" - 1 на 2, 19 на 19б; графа - 42 на 42; 80; графа - 170 на 170; 240; графа "Тип ввода". Заменить тип ГМТА-60-110/800 УХЛ1; Т1 на ГМДТА-60-110/800 УХЛ1; Т1 и ГМТБ-60-110/800 УХЛ1; Т1 на ГМДТБ-60-110/800 УХЛ1; Т1;
для типов вводов ГМДТА-60-110/800 УХЛ1; Т1, ГМДТБ-60-110/800 УХЛ1; Т1 заменить значения:
графа - 735 на 725;
графа - 1000 на 1190;
графа S - 20 на 15;
таблицу 1 дополнить типами вводов ГМТА-60-110/800 УХЛ1; Т1 и ГМТБ-60-110/800 УХЛ1; Т1 и параметрами;
Размеры в мм
───────────────┬───────┬─────┬─────────────┬────────────┬───┬──┬──┬────┬─────────────
Тип ввода │Код ОКП│Номер│ L │ L │L │L │L │ L │ L
│ │чер- │ │ 1 │ 2 │ 3│ 4│ 5 │ 6
│ │тежа ├──────┬──────┼──────┬─────┤ │ │ │ ├──────┬──────
│ │ │Номин.│Пред. │Номин.│Пред.│ │ │ │ │Номин.│Пред.
│ │ │ │откл. │ │откл.│ │ │ │ │ │откл.
───────────────┼───────┼─────┼──────┼──────┼──────┼─────┼───┼──┼──┼────┼──────┼──────
ГМТА-60-110/800│34 9311│2; │ 2460 │+/- 15│ 663 │+/- 2│245│50│40│1190│ 2210 │+/- 15
УХЛ1; Т1 │ │22; │ │ │ │ │ │ │ │ │ │
───────────────┤ │19б; │ │ │ │ │ │ │ │ │ │
ГМТБ-60-110/800│ │26б │ │ │ │ │ │ │ │ │ │
УХЛ1; Т1 │ │ │ │ │ │ │ │ │ │ │ │
Продолжение
───────────────┬───┬───┬──────────────┬───┬───┬──┬──┬──┬──┬──┬─┬──┬──┬─────
Тип ввода │ D │D │ D │D │D │D │d │d │d │d │n│n │s │Масса
│ │ 1 │ 2 │ 3 │ 4 │ 5│ │ 1│ 2│ 3│ │ 1│ │ввода
│ │ ├──────┬───────┤ │ │ │ │ │ │ │ │ │ │рас-
│ │ │Номин.│ Пред. │ │ │ │ │ │ │ │ │ │ │чет-
│ │ │ │ откл. │ │ │ │ │ │ │ │ │ │ │ная,
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │кг
───────────────┼───┼───┼──────┼───────┼───┼───┼──┼──┼──┼──┼──┼─┼──┼──┼─────
ГМТА-60-110/800│230│350│ 300 │+/- 1,6│180│175│85│24│37│30│40│8│1 │15│ 98
УХЛ1; Т1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
───────────────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ ├─────
ГМТБ-60-110/800│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ 118
УХЛ1; Т1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
чертеж 2. Исключить размер: .
Таблица 2. Графа "Номер чертежа". Заменить значение: 1 на 2 (2 раза);
графа . Заменить значение: 52 на 52, 90; 50 на 50, 80;
графа . Заменить значения: 145 на 145; 190; 185 на 185; 240.
Таблица 3. Графа . Заменить значения: 2480 на 2300; 2610 на 2430 (2 раза).
Таблица 6. Графа "Тип ввода". Заменить тип ГМВБ-15-110/1000 Т1 на ГМВБ-15-110/2000 Т1 (2 раза).
Таблица 7. Графа "Номер чертежа". Заменить значения: "9; 21; 27" на "9; 21; 27; 13"; "9; 21; 30" на "9; 21; 30; 13";
графа L. Заменить значения: 3700 на 3700, 3610 <*>; 3730 на 3730, 3640 <*>;
графа D. Заменить значение: 365 на 365, 275 <*>;
графа "Масса ввода расчетная, кг". Заменить значения: 305 на 305, 375 <*>; 309 на 309, 375 <*>; 311 на 311, 377 <*>; 314 на 314, 375 <*>; 315 на 315, 377 <*>; 320 на 320, 377 <*>;
таблицу 7 дополнить сноской: "<*> Размеры соответствуют типам вводов по черт. 13".
Стандарт дополнить чертежом - 13.

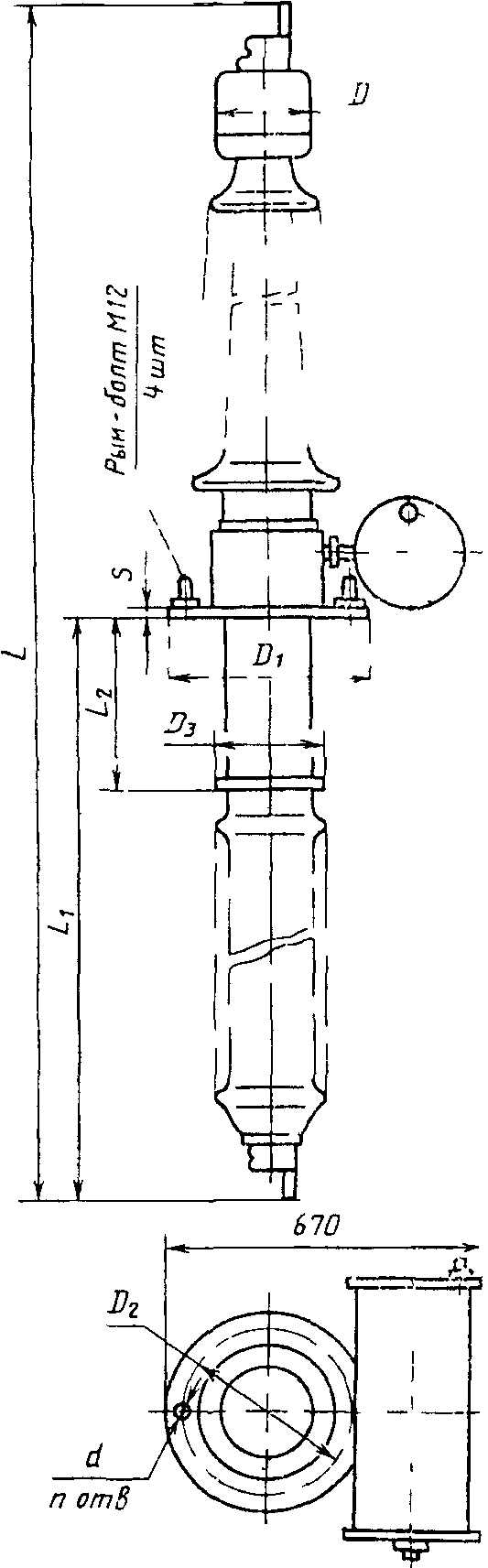

Черт. 13
