Введено в действие
Постановлением Госстандарта СССР
от 27 июня 1986 г. N 1923
ИЗМЕНЕНИЕ N 2 ГОСТ 23865-79
"ВВОДЫ КОНДЕНСАТОРНЫЕ ГЕРМЕТИЧНЫЕ
НА НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ ОТ 110 кВ И ВЫШЕ.
ТИПЫ И РАЗМЕРЫ"
Постановлением Государственного комитета СССР по стандартам от 27.06.1986 N 1923 срок введения установлен с 01.01.1987.
Пункт 2. Таблицу 1 дополнить типами вводов - ГМТА-60-110/800 УХЛ1; Т1 и ГМТБ-60-110/800 УХЛ1; Т1 (см. с. 127).
Таблица 3. Графа "Тип ввода". Обозначение типа ГМТБ-90-220/1000 У1 дополнить обозначением: ХЛ.
Таблица 4. Графа "Тип ввода". Обозначения типов ГМТПА-45-330/2000 У1 и ГМТПБ-45-330/2000 У1 дополнить обозначением: Т1.
Таблицу 6 изложить в новой редакции (см. с. 128).
Размеры в мм
───────────────┬───────┬─────┬─────────────┬────────────┬───┬──┬──┬────┬──────────────
Тип ввода │Код ОКП│Номер│ L │ L │L │L │L │ L │ L
│ │чер- │ │ 1 │ 2 │ 3│ 4│ 5 │ 6
│ │тежа ├──────┬──────┼──────┬─────┤ │ │ │ ├──────┬───────
│ │ │Номин.│Пред. │Номин.│Пред.│ │ │ │ │Номин.│ Пред.
│ │ │ │откл. │ │откл.│ │ │ │ │ │ откл.
───────────────┼───────┼─────┼──────┼──────┼──────┼─────┼───┼──┼──┼────┼──────┼───────
ГМТА-60-110/800│34 9311│1; │ 2460 │+/- 15│ 735 │+/- 2│310│50│40│1000│ 2210 │+/- 1,5
УХЛ1; Т1 │ │22; │ │ │ │ │ │ │ │ │ │
───────────────┤ ├─────┤ │ │ │ │ │ │ │ │ │
ГМТБ-60-110/800│ │19б; │ │ │ │ │ │ │ │ │ │
УХЛ1; Т1 │ │26б │ │ │ │ │ │ │ │ │ │
Продолжение
───────────────┬───┬───┬────────────┬──┬───┬──┬──┬──┬───┬──┬─┬───┬───┬─────
Тип ввода │ D │D │ D │D │ D │D │d │d │d │d │n│n │ S │Масса
│ │ 1 │ 2 │ 3│ 4│ 5│ │ 1│ 2 │ 3│ │ 1 │ │ввода
│ │ ├──────┬─────┤ │ │ │ │ │ │ │ │ │ │рас-
│ │ │Номин.│Пред.│ │ │ │ │ │ │ │ │ │ │чет-
│ │ │ │откл.│ │ │ │ │ │ │ │ │ │ │ная,
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │кг
───────────────┼───┼───┼──────┼─────┼──┼───┼──┼──┼──┼───┼──┼─┼───┼───┼─────
ГМТА-60-110/800│230│290│ 250 │+/- 1│- │175│85│15│37│30 │40│8│1 │20 │93,0
УХЛ1; Т1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
───────────────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ ├─────
ГМТБ-60-110/800│ │ │ │ │ │ │ │ │ │ │ │ │ │ │113,0
УХЛ1; Т1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
Таблица 6
Вводы на напряжение 110 кВ для масляных выключателей
Размеры в мм
────────────────┬───────┬───────┬─────────────┬─────────────┬───┬──┬──┬────
Тип ввода │Код ОКП│ Номер │ L │ L │L │L │L │ L
│ │чертежа│ │ 1 │ 2 │ 3│ 4│ 5
│ │ ├──────┬──────┼──────┬──────┤ │ │ │
│ │ │Номин.│ Пред.│Номин.│Пред. │ │ │ │
│ │ │ │ откл.│ │откл. │ │ │ │
────────────────┼───────┼───────┼──────┼──────┼──────┼──────┼───┼──┼──┼────
ГМВБ-15-110/1000│34 9311│8; 22; │ 2900 │+/- 20│ 1130 │+/- 10│505│ -│- │1275
Т1 │ │27 │ │ │ │ │ │ │ │
────────────────┤ ├───────┤ │ │ │ │ │ │ │
ГМВБ-15-110/2000│ │8; 22; │ │ │ │ │ │ │ │
У1 │ │30 │ │ │ │ │ │ │ │
────────────────┤ │ │ │ │ │ │ │ │ │
ГМВБ-15-110/2000│ │ │ │ │ │ │ │ │ │
ХЛ1 │ │ │ │ │ │ │ │ │ │
Продолжение табл. 6
───────────────────┬────┬────┬──────────────┬────┬──┬───┬───┬──┬─┬───┬─────
Тип ввода │ D │ D │ D │ D │d │d │d │d │n│ S │Масса
│ │ 1 │ 2 │ 3 │ │ 1 │ 2 │ 3│ │ │ввода
│ │ ├──────┬───────┤ │ │ │ │ │ │ │рас-
│ │ │Номин.│ Пред. │ │ │ │ │ │ │ │чет-
│ │ │ │ откл. │ │ │ │ │ │ │ │ная,
│ │ │ │ │ │ │ │ │ │ │ │кг
───────────────────┼────┼────┼──────┼───────┼────┼──┼───┼───┼──┼─┼───┼─────
ГМВБ-15-110/1000 Т1│365 │550 │ 486 │+/- 0,5│240 │30│ - │ - │40│9│35 │ 250
───────────────────┤ │ │ │ │ │ │ │ │ │ │ ├─────
ГМВБ-15-110/2000 У1│ │ │ │ │ │ │ │ │ │ │ │ 245
───────────────────┤ │ │ │ │ │ │ │ │ │ │ ├─────
ГМВБ-15-110/2000 │ │ │ │ │ │ │ │ │ │ │ │ 240
ХЛ1 │ │ │ │ │ │ │ │ │ │ │ │
Чертеж 9 заменить новым:

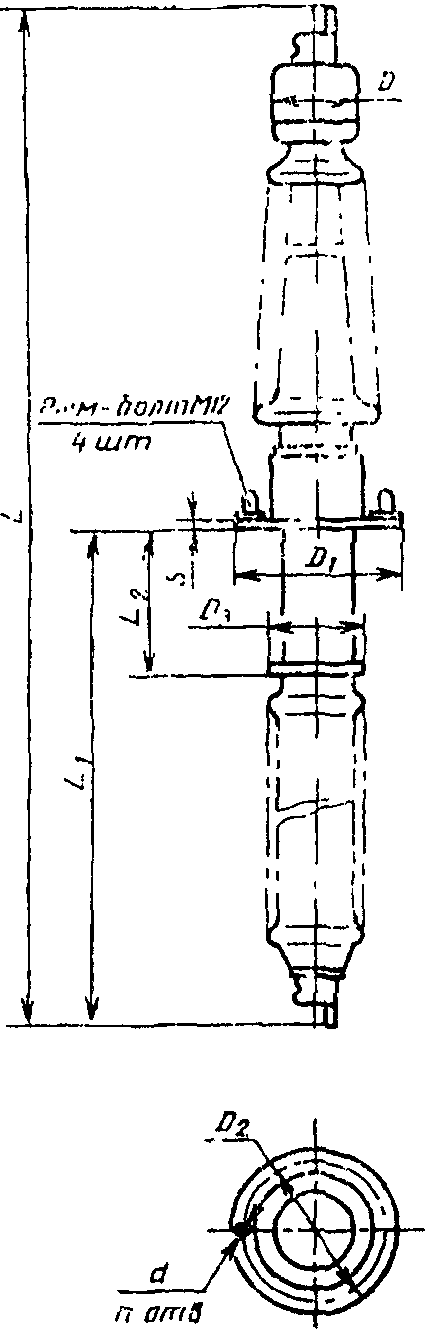

Черт. 9
Таблицу 7 изложить в новой редакции:
Таблица 7
Вводы на напряжение 110, 220 кВ линейные
Размеры в мм
────────────────────┬───────┬─────┬─────────────┬─────────────┬────┬───┬───
Тип ввода │Код ОКП│Номер│ L │ L │ L │ D │D
│ │чер- │ │ 1 │ 2 │ │ 1
│ │тежа ├──────┬──────┼──────┬──────┤ │ │
│ │ │Номин.│Пред. │Номин.│ Пред.│ │ │
│ │ │ │откл. │ │ откл.│ │ │
────────────────────┼───────┼─────┼──────┼──────┼──────┼──────┼────┼───┼───
ГМЛБ-90-110/1000 У1 │34 9311│9; │ 3700 │+/- 25│ 1805 │+/- 12│605 │365│420
────────────────────┤ │21; │ │ │ │ │ │ │
ГМЛПБ-90-110/1000 │ │27 │ │ │ │ │ │ │
У1; ХЛ1 │ │ │ │ │ │ │ │ │
────────────────────┤ │ │ │ │ │ │ │ │
ГМЛПБ-90-110/1000 Т1│ │ │ │ │ │ │ │ │
────────────────────┤ ├─────┼──────┤ ├──────┤ │ │ │
ГМЛБ-90-110/2000 У1 │ │9; │ 3730 │ │ 1820 │ │ │ │
│ │21; │ │ │ │ │ │ │
│ │30 │ │ │ │ │ │ │
────────────────────┤ │ │ │ │ │ │ │ │
ГМЛПБ-90-110/2000 │ │ │ │ │ │ │ │ │
У1; ХЛ1 │ │ │ │ │ │ │ │ │
────────────────────┤ │ │ │ │ │ │ │ │
ГМЛПБ-90-110/2000 Т1│ │ │ │ │ │ │ │ │
────────────────────┼───────┼─────┼──────┼──────┼──────┼──────┼────┼───┼───
ГМЛА-90-220/1000 У1 │34 9313│10; │ 5645 │+/- 35│ 3135 │+/- 20│712 │350│890
│ │21; │ │ │ │ │ │ │
│ │25б; │ │ │ │ │ │ │
│ │27 │ │ │ │ │ │ │
────────────────────┤ ├─────┤ │ │ │ │ │ │
ГМЛА-90-220/1000 Т1 │ │10; │ │ │ │ │ │ │
│ │21; │ │ │ │ │ │ │
│ │25г; │ │ │ │ │ │ │
│ │27 │ │ │ │ │ │ │
Продолжение табл. 7
─────────────────────┬──────────────┬───┬───┬───┬───┬────┬───┬──┬──────────
Тип ввода │ D │ D │ d │d │d │ d │ n │S │ Масса
│ 2 │ 3│ │ 1 │ 2 │ 3 │ │ │ ввода
├──────┬───────┤ │ │ │ │ │ │ │расчетная,
│Номин.│ Пред. │ │ │ │ │ │ │ │ кг
│ │ откл. │ │ │ │ │ │ │ │
─────────────────────┼──────┼───────┼───┼───┼───┼───┼────┼───┼──┼──────────
ГМЛБ-90-110/1000 У1 │ 360 │+/- 0,6│248│24 │ - │ - │ 30 │ 4 │25│ 305
─────────────────────┤ │ │ │ │ │ │ │ │ ├──────────
ГМЛПБ-90-110/1000 │ │ │ │ │ │ │ │ │ │ 309
У1; ХЛ1 │ │ │ │ │ │ │ │ │ │
─────────────────────┤ │ │ │ │ │ │ │ │ ├──────────
ГМЛПБ-90-110/1000 Т1 │ │ │ │ │ │ │ │ │ │ 314
─────────────────────┤ │ │ │ │ │ │ │ │ ├──────────
ГМЛБ-90-110/2000 У1 │ │ │ │ │ │ │ │ │ │ 311
─────────────────────┤ │ │ │ │ │ │ │ │ ├──────────
ГМЛПБ-90-110/2000 │ │ │ │ │ │ │ │ │ │ 315
У1; ХЛ1 │ │ │ │ │ │ │ │ │ │
─────────────────────┤ │ │ │ │ │ │ │ │ ├──────────
ГМЛПБ-90-110/2000 Т1 │ │ │ │ │ │ │ │ │ │ 320
─────────────────────┼──────┼───────┼───┼───┼───┼───┼────┼───┼──┼──────────
ГМЛА-90-220/1000 У1 │ 840 │+/- 1,0│530│22 │ - │ - │ 40 │12 │24│ 1325
─────────────────────┤ │ │ │ │ │ │ │ │ ├──────────
ГМЛА-90-220/1000 Т1 │ │ │ │ │ │ │ │ │ │ 1170
