Введено в действие
Постановлением Госстандарта СССР
от 20 декабря 1983 г. N 6382
ИЗМЕНЕНИЕ N 1 ГОСТ 25001-81
"ЗАГОТОВКИ ТЕПЛООБМЕННИКОВ ИЗ АЛЮМИНИЯ.
ТЕХНИЧЕСКИЕ УСЛОВИЯ"
Постановлением Государственного комитета СССР по стандартам от 20.12.1983 N 6382 срок введения установлен с 01.08.1984.
Пункт 2.9. Заменить слова: "1 января 1984 г." на "1 июля 1985 г.".
Пункт 3.2. Второй абзац после слов "от партии" изложить в новой редакции: "Допускается химический анализ проводить от расплавленного металла каждой плавки".
Пункт 4.6 изложить в новой редакции: "4.6. Контроль величины колебания объема каналов проводят по методу, указанному в обязательном Приложении 4.
Контроль герметичности проводят по технической документации, утвержденной в установленном порядке".
Стандарт дополнить Приложением - 4:
"Приложение 4
Обязательное
МЕТОД
ИЗМЕРЕНИЯ ВНУТРЕННЕГО ОБЪЕМА КАНАЛА
Метод предназначен для контроля величины колебаний объема каналов теплообменников и основан на измерении избыточного давления в каналах при заполнении их мерным количеством воздуха.
1. Сущность метода
Метод измерения внутреннего объема каналов базируется на законе Бойля-Мариотта, согласно которому произведение объема газа на его давление при изотермическом процессе остается неизменным.
2. Аппаратура
Рабочий цилиндр с внутренним объемом от 300 до (500 +/- 5) см3.
Емкость с калиброванным внутренним объемом: 100, 150, 175, 200, 225, 250, 300, 400, 450, 500 см3.
Манометр образцовый пружинный МО-250-6 х 0,25 по ГОСТ 6521-72.
3. Проведение испытаний
Перед измерением внутренних объемов каналов испытываемых теплообменников проводят градуировку рабочего цилиндра (1) для данной температуры окружающего воздуха. Для этого емкости (5) с калиброванными внутренними объемами
,
,
соединяют поочередно с рабочим цилиндром через манометр (3) и передвигают поршень (2) в крайнее правое положение.
, , соединяют поочередно с рабочим цилиндром через манометр (3) и передвигают поршень (2) в крайнее правое положение.Устанавливают зависимость величины градуированных объемов от давления для конкретной температуры окружающей среды в виде графика или таблицы.

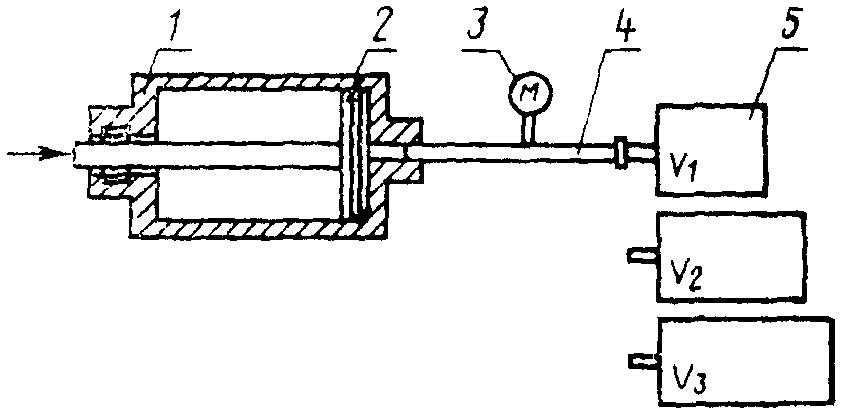

1 - рабочий цилиндр; 2 - поршень; 3 - манометр;
4 - соединительная трубка; 5 - емкость с калиброванным
внутренним объемом
Контроль внутреннего объема каналов теплообменника проводят путем подачи воздуха из рабочего цилиндра в каналы теплообменника. Величину давления на манометре сопоставляют с данными таблицы или графика и определяют внутренний объем каналов, который сравнивают с номинальным значением. Ошибка измерения внутреннего объема каналов не должна превышать 1% и складываться из суммы погрешности измерительного прибора и колебаний температуры окружающей среды".
