Утверждено и введено в действие

Постановлением Государственного

комитета СССР по управлению

качеством продукции и стандартам

от 23 апреля 1990 г. N 955

ИЗМЕНЕНИЕ N 1 ГОСТ 19104-88

"СОЕДИНИТЕЛИ НИЗКОЧАСТОТНЫЕ НА НАПРЯЖЕНИЕ ДО 1500 В

ЦИЛИНДРИЧЕСКИЕ. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ"

Дата введения

1 ноября 1990 года

Пункт 6. Таблица 1. Графа "d, мм. Пред. откл.". Для диаметра контактов d = 3,00 заменить значения:

-0,010 на -0,006; -0,040 на -0,031.

Приложение 2. "Условное изображение контактов". Заменить значение: 2,49 на 2,39.

Приложение 3. "Схема расположения контактов соединителей". Схема 6. Графа "U_раб, В". Заменить значение: 300 на 250. Схема 7. Графа "U_раб, В". Заменить значение: 500 на 700. Схема 84. На чертеже заменить размер: 5 на 6.

Схемы 16, 44, 45, 61, 90, 101, 102, 116, 125 заменить новыми:

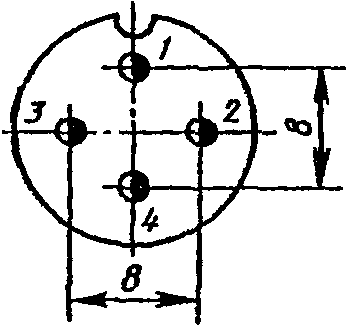

16 -

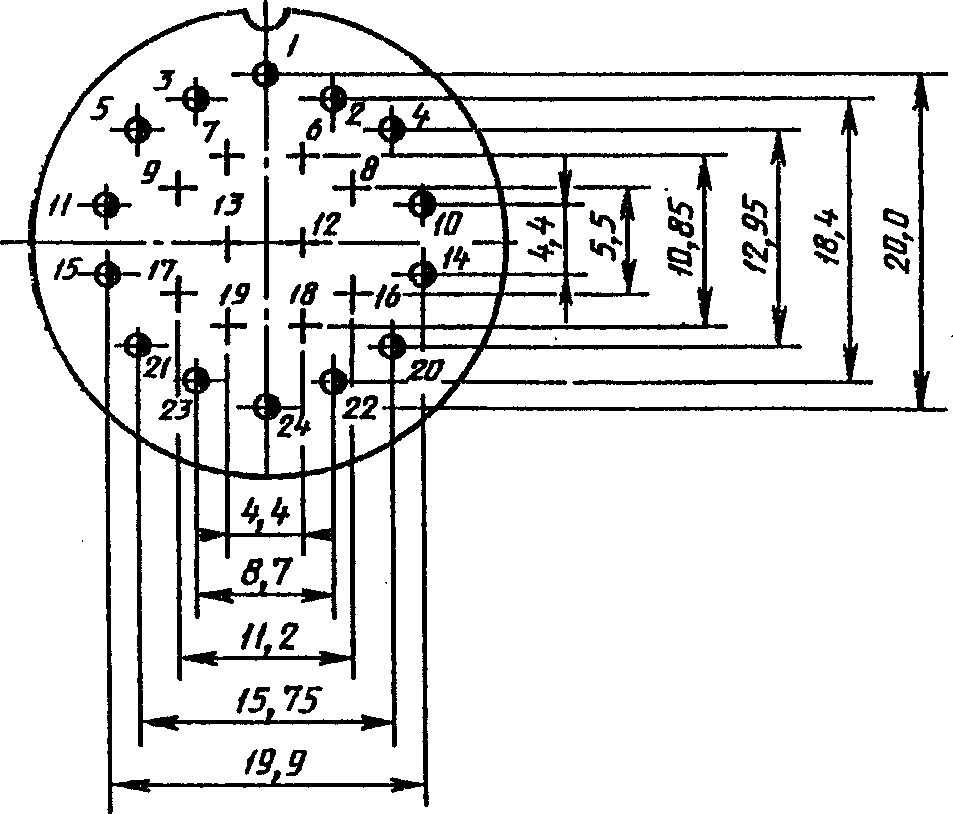

44 -

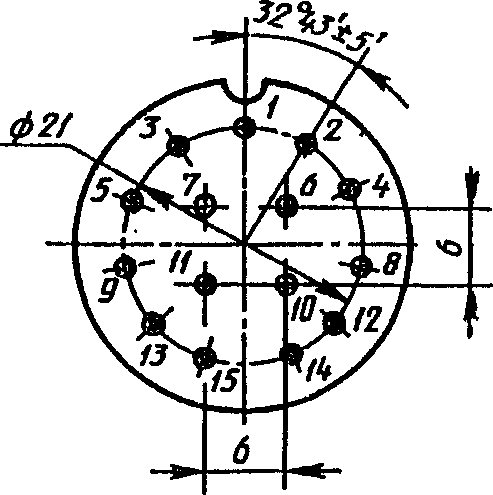

45 -

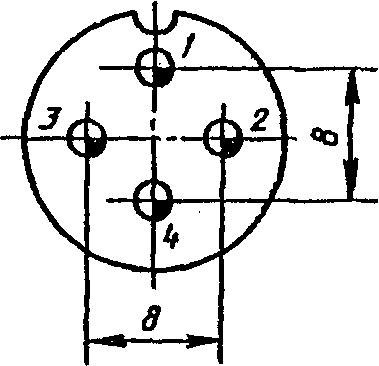

61 -

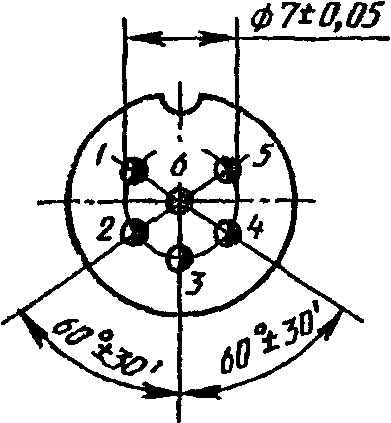

90 -

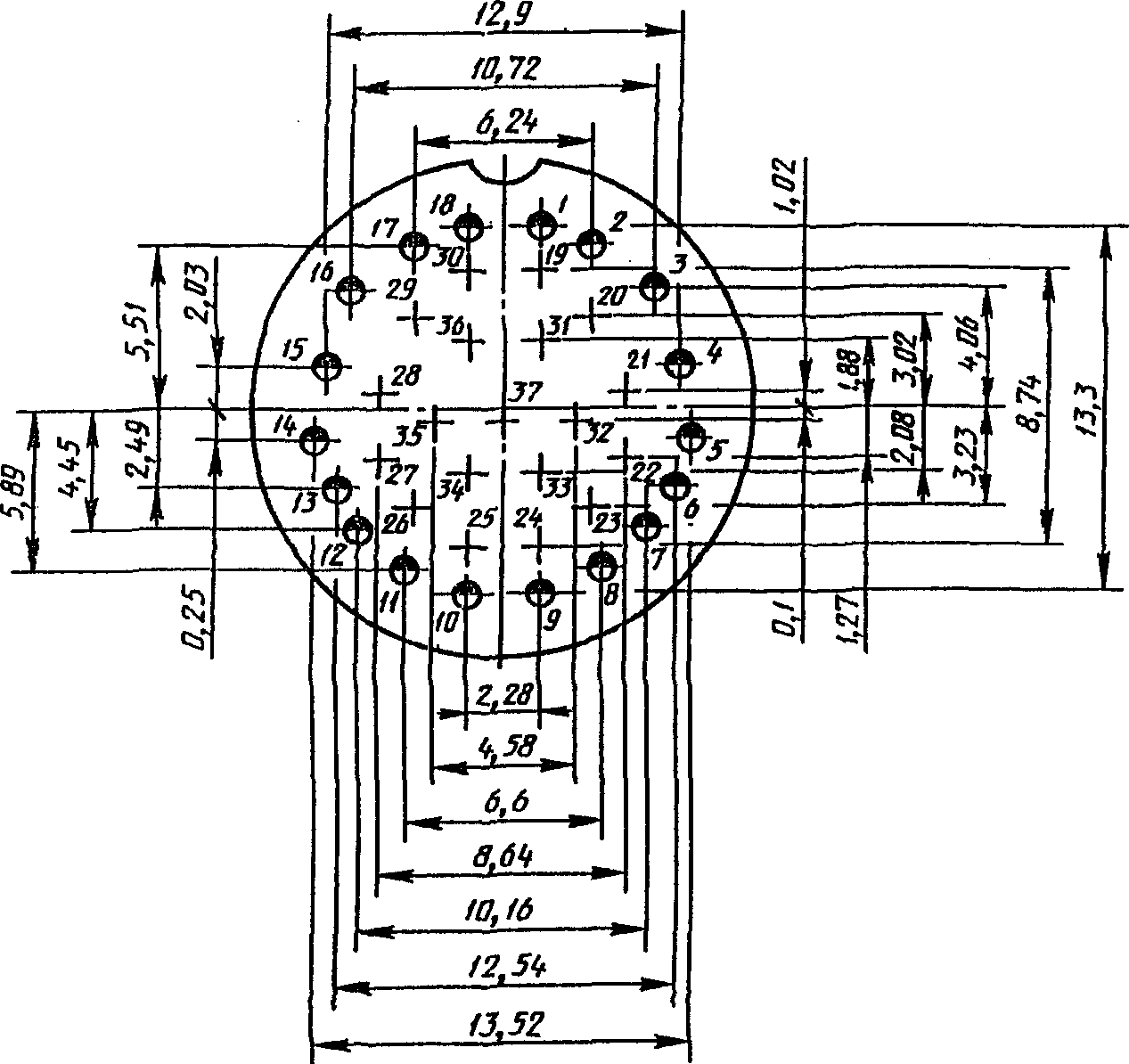

101 -

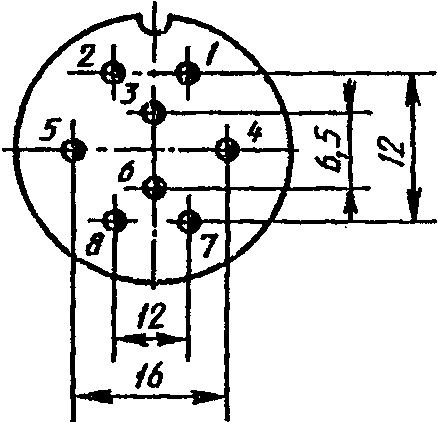

102 -

116 -

125 -
