Запрещение, явная опасность, обозначение пожарной техники

Сплошная окраска

Сигнальные лампы, световые табло, извещатели о наступлении аварийной ситуации; кнопки "стоп", внутренняя поверхность ограждающих кожухов, движущиеся и вращающиеся детали механизмов; внутренняя поверхность крышек шкафов распределительных щитов с открытыми токоведущими элементами электрооборудования; оборудование систем пожаротушения (сирены, огнетушители, гайки быстросмыкающиеся, наконечники, шланговые вентили, кнопки и корпуса извещателей, насосы, лафетные стволы, генераторы пены, цистерны пожарные, рукоятки пожарного инструмента и т.п.).

Окантовка красной полосой шириной 70 мм

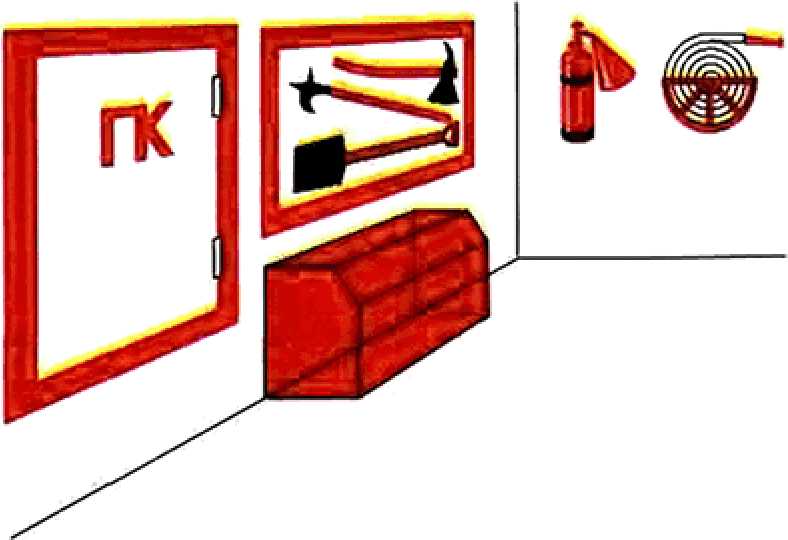

Щиты белого цвета для крепления пожарного инструмента и огнетушителя.

Внимание, предупреждение

Сплошная окраска

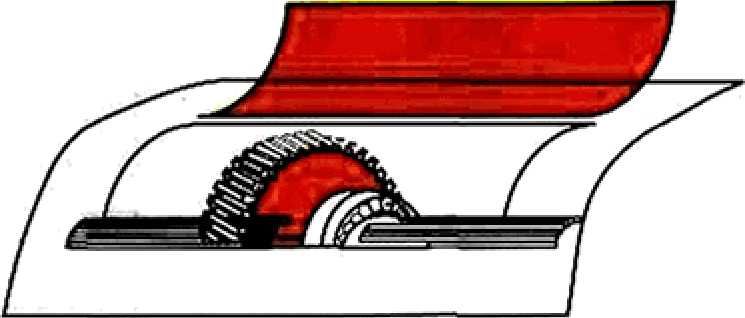

Открытые подвижные части производственного оборудования (реборды и торцевые части барабанов у брашпилей, шпилей, лебедок) и станков; грузоподъемные рымы на подволоке; бортики, ограждающие вырезы настила; элементы корпуса и устройств, которые сужают проходы.

Желтая поперечная полоса шириной 50 мм

Кожух ограждений, вращающихся частей и детали механизмов.

Желтая горизонтальная полоса шириной 70 - 120 мм

Боковые поверхности топливных и масляных цистерн (полосу рекомендуется наносить посередине видимой высоты боковой поверхности).

Чередующиеся наклонные под углом 45° к горизонту полосы желтого и черного цветов шириной по 40 мм

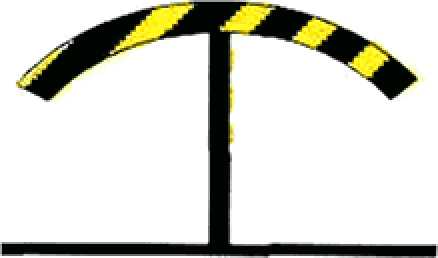

Комингсы дверей и горловин высотой более 380 мм, расположенных на путях сообщения; вертикальные плоскости уступов настила; буксирные дуги и стойки, буксирные гаки, обоймы грузовых гаков грузоподъемных устройств; верхние проемы дверей, конструкции корпуса и оборудования, высота которых в местах прохода менее 1850 мм от настила (ступеньки комингса), первая и последняя ступеньки трапов, передние части судовых перегрузочных транспортных средств.

Чередующиеся наклонные под углом 45° к горизонту полосы желтого и черного цветов шириной по 100 мм

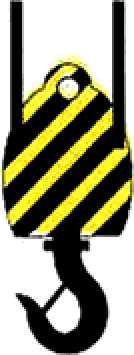

Боковые части пандусов и рамп; нижние части порталов мостовых кранов, грузовых стрел и кранов; пиллерсы и стойки в грузовых помещениях судов с горизонтальным способом погрузки; окантовки палубы вокруг проемов шахты лифта (подъемника, аппарели).

Предписание, разрешение определенных действий

Сплошная окраска

Знаки, предназначенные для разрешения определенных действий членам экипажа.

Информация по спасательным средствам

Сплошная окраска

Знаки, предназначенные для информации о местах сбора людей по тревоге и размещения спасательных средств, устройств, на путях движения к ним и к медпункту.

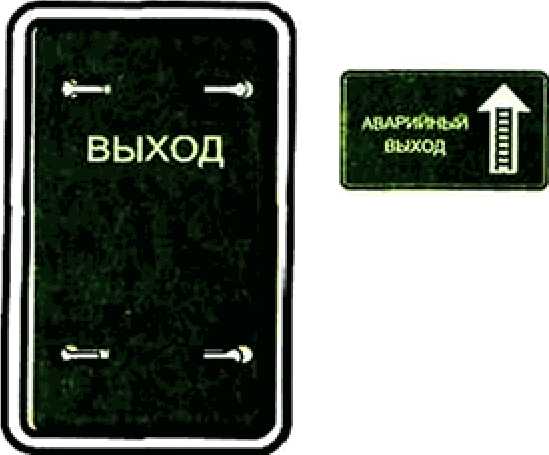

Сплошная окраска зеленым цветом с надписью белыми буквами

Двери аварийного выхода (световое табло делается с надписью "Выход" белого цвета на зеленом фоне).

Сплошная окраска

Открытая часть (вне шахты) аварийного трапа.

Запрещающий

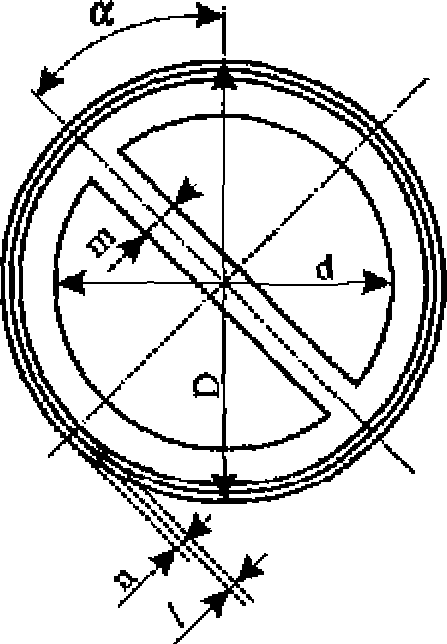

Круг с красным кольцом и белой по контуру кольца каймой, с символическим изображением черного цвета на внутреннем белом поле, перечеркнутым наклонной полосой красного цвета (угол наклона 45°, слева сверху направо вниз). Ширина кольца красного цвета должна быть 0,09 - 0,1 внешнего диаметра, ширина наклонной полосы - 0,08 внешнего диаметра, а ширина белой каймы - 0,02 внешнего диаметра.

При применении поясняющей надписи, выполняемой шрифтом черного цвета, наклонную полосу не наносят. (Знаки 1.4, 1.5, 1.6, 1.7, 1.9).

Знак 1.8. См. пункт 5.3.

Предупреждающий

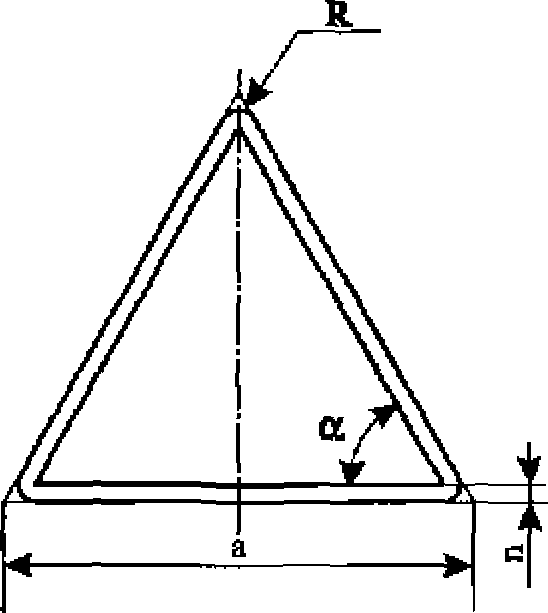

Равносторонний треугольник желтого цвета со скругленными углами, обращенный вершиной вверх, с каймой черного цвета шириной 0,05 стороны, символическим изображением черного цвета или поясняющей надписью на знаке.

Предписывающий

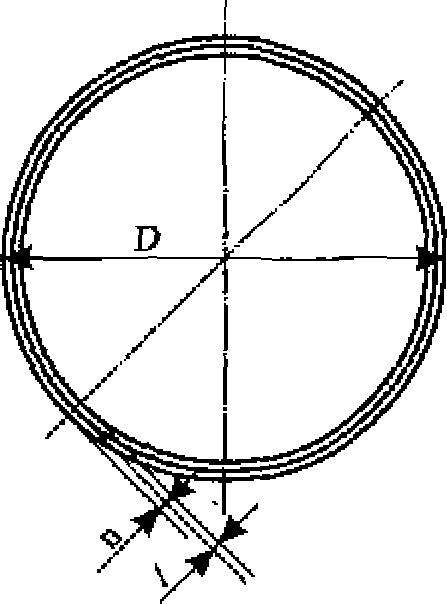

Круг с синим полем и белой каймой по контуру круга шириной 0,02 внешнего диаметра, символическим изображением или поясняющей надписью белого цвета.

Информационный

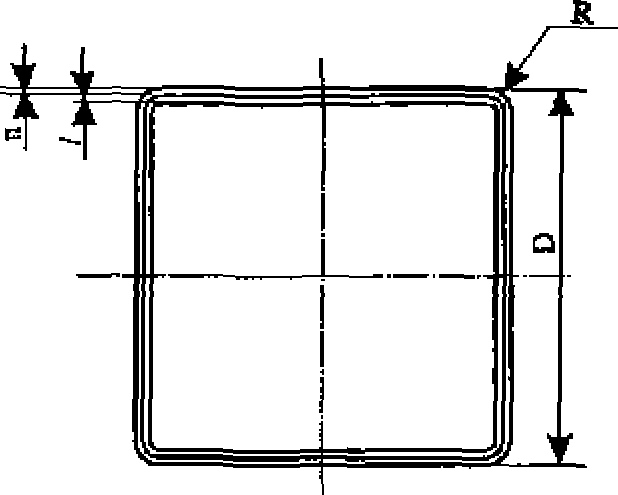

Квадрат зеленого цвета с белой по контуру каймой шириной 0,02 стороны квадрата, символическим изображением или поясняющей надписью белого цвета.

Сервисный

Квадрат белого цвета с белой по контуру каймой шириной 0,02 стороны квадрата, с символическим изображением или поясняющей надписью черного или красного цвета.

Пожарный

Квадрат красного цвета с белой по контуру каймой шириной 0,02 стороны квадрата, с символическим изображением или поясняющей надписью белого цвета.

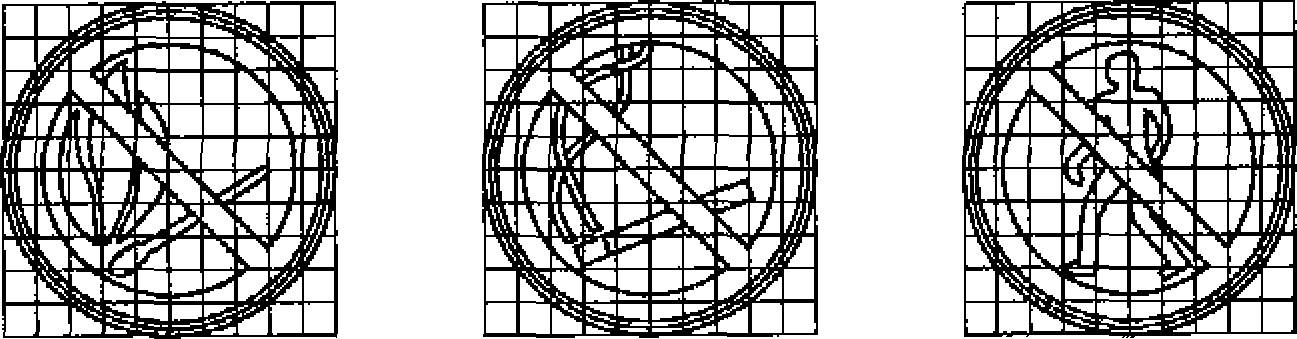

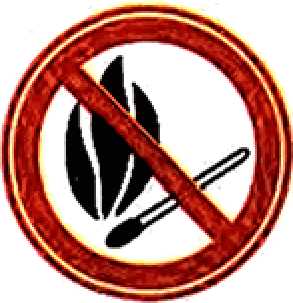

Запрещается пользоваться открытым огнем

На наружной и внутренней сторонах дверей малярной, фонарной, плотницкой, кладовой кинолент, помещений гидравлики, приема масла, а также других кладовых, предназначенных для хранения горючих материалов и жидкостей, станции приема и выдачи топлива, бензина, помещений аварийного дизель-генератора; кладовых и мест хранения пиротехнического снабжения, мастерских ТО топливной аппаратуры.

У трапа во время приема топлива, на верхней или у нижней площадки забортного трапа судов, перевозящих пожаро- и взрывоопасные грузы.

Запрещается курить

На наружной и внутренней сторонах дверей шкиперских, боцманских, кладовых, машинно-котельных отделений (МКО), рефрижераторных камер и отделений станций объемного химического тушения; в центре внутренней части кормового и носового комингсов трюма; на носовой, кормовой переборках или другом наиболее заметном месте в МКО; в верхней части проема въезда на судах с горизонтальным способом погрузки-выгрузки при перевозке опасных грузов.

Воспрещается вход (проход)

Перед проходами в зону погрузочно-разгрузочных работ; на подходе к неисправным или снятым трапам.

На дверях помещений и в зонах, в которые закрыт доступ посторонним лицам.

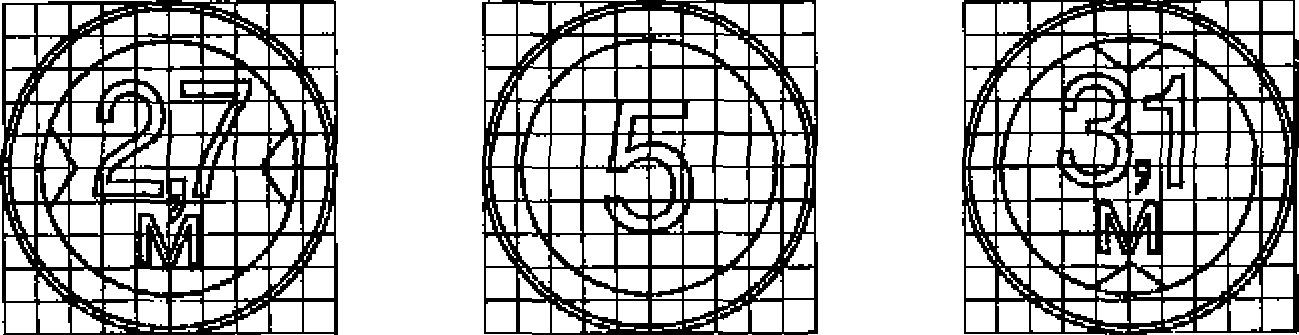

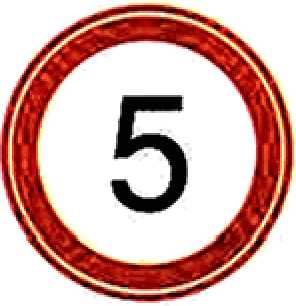

Ограничение скорости

На въездах: в грузовые помещения, на рампы, на грузовые подъемники и на подвесные грузовые палубы.

Ограничение высоты

На въездах: в грузовые помещения, на рампы, на грузовые подъемники и на подвесные грузовые палубы.

Ограничение ширины

На въездах: в грузовые помещения, на рампы, на грузовые подъемники и на подвесные грузовые палубы.

Ограничение нагрузки на ось

На въездах: в грузовые помещения, на рампы, на грузовые подъемники и на подвесные грузовые палубы.

Въезд запрещен

Над полосой движения в грузовых помещениях, на рампах и подвесных грузовых палубах, где въезд колесной техники запрещен.

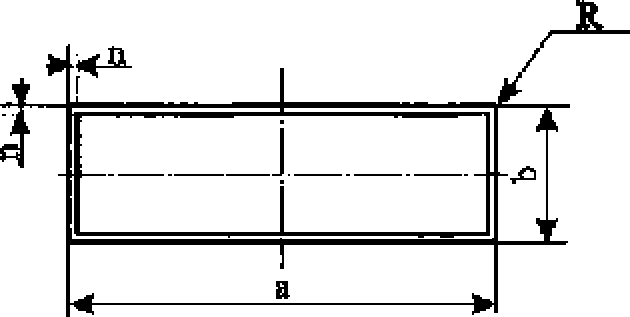

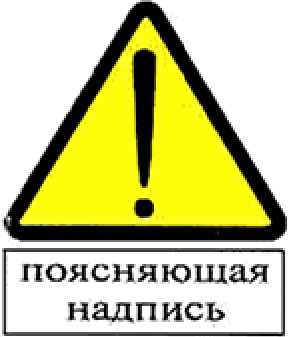

Поясняющая надпись

В местах и зонах, пребывание в которых связано с указанной опасностью.

Осторожно! Опасность взрыва

На дверях крюйт-камер; снаружи на дверях аккумуляторного помещения, на шкафах аккумуляторных, на шкафах для газовых баллонов; на дверях насосных отделений танкеров, химовозов, газовозов, на дверях помещений для опрессовки форсунок.

Осторожно! Едкие вещества

В местах хранения кислот, щелочей, кальцинированной соды и других едких веществ.

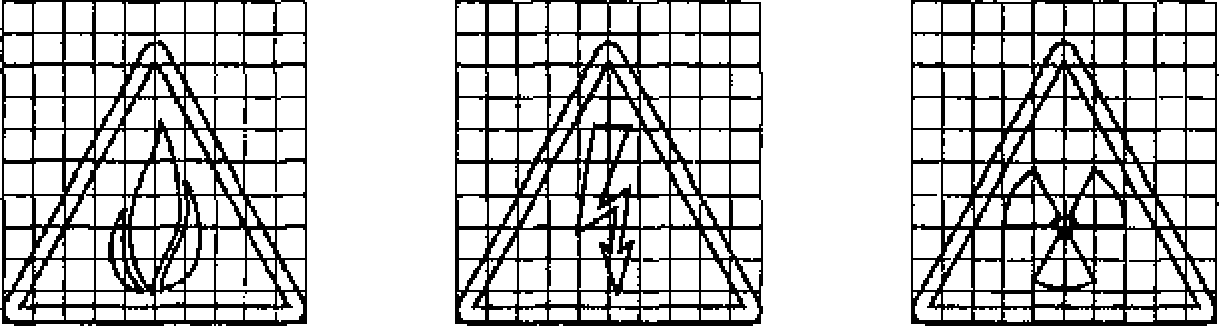

Осторожно! Радиоактивные вещества

В местах, где установлены приборы, оборудование, действующие с использованием радиоактивных излучений или имеются контейнеры с радиоактивными веществами; на судах-атомоходах согласно их технической документации.

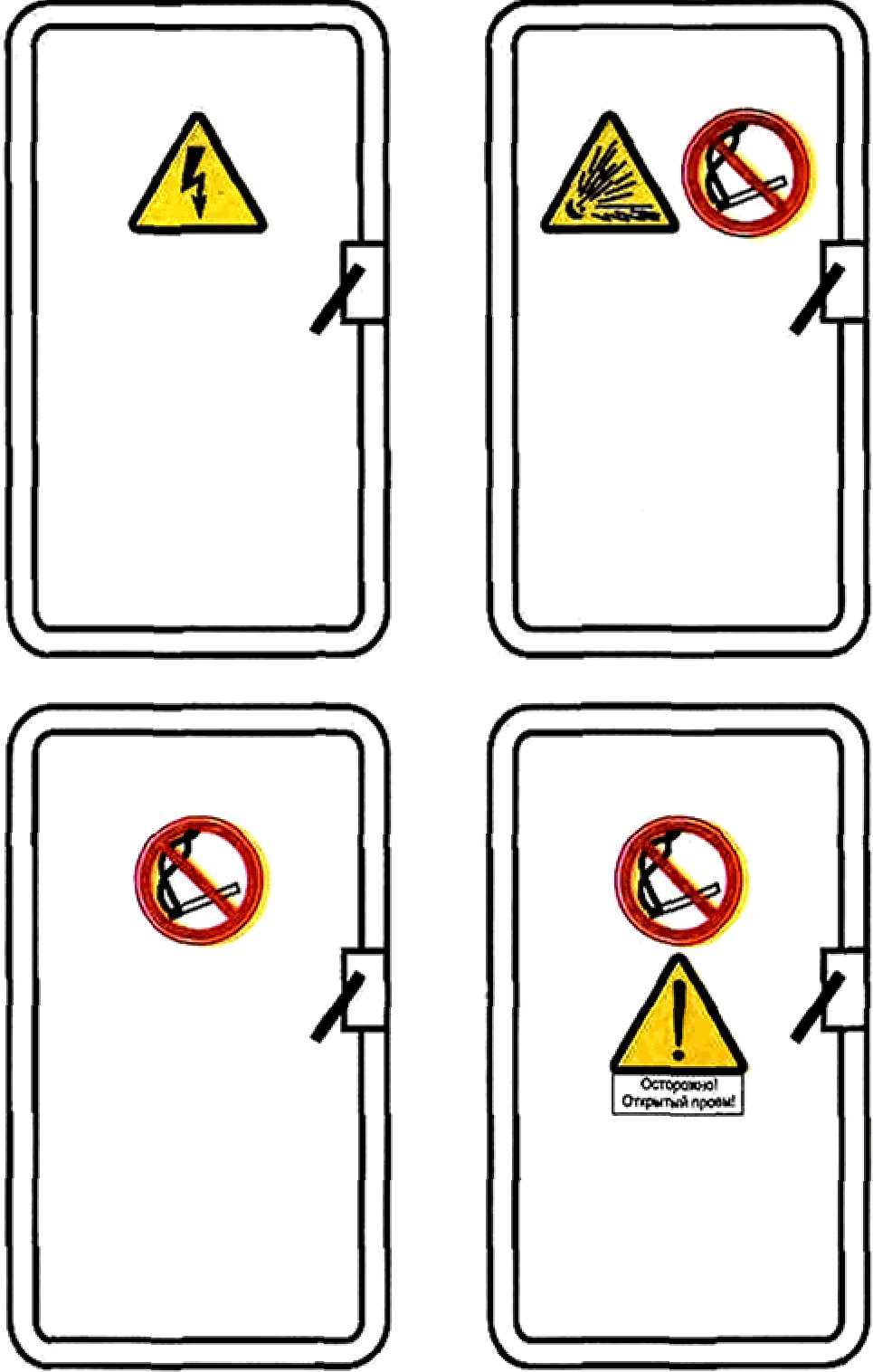

Осторожно! Электрическое напряжение

На наружной стороне дверей распределительных щитов и шкафов с электрооборудованием.

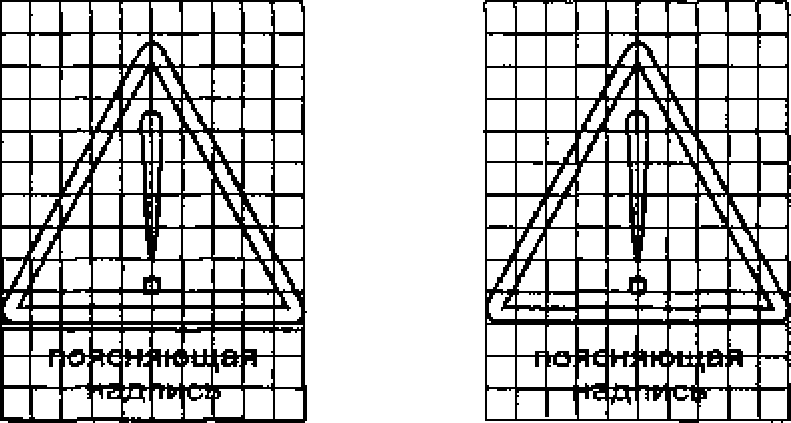

Осторожно! Прочие опасности (применяется с поясняющей надписью)

В местах, где необходимо предупреждение о возможной опасности, применяется только с поясняющей надписью на дополнительной табличке.

Осторожно! Легковоспламеняющиеся вещества

На наружной стороне двери помещения легковоспламеняющихся веществ.

Осторожно! Ядовитые вещества

В районе трюмов при перевозке ядовитых веществ; на дверях помещений кладовой, в которой хранятся ядовитые вещества.

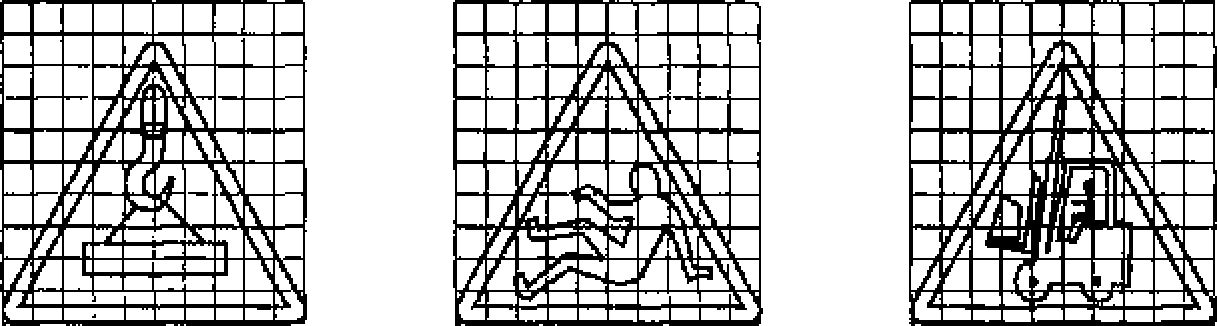

Осторожно! Работает кран

Вблизи опасных зон, где используют подъемно-транспортное оборудование.

Осторожно! Возможно падение

Перед входом на временно опасные участки, где возможно падение.

Осторожно! Автопогрузчик

На въездах в грузовые помещения, рампы и на переборках грузовых помещений.

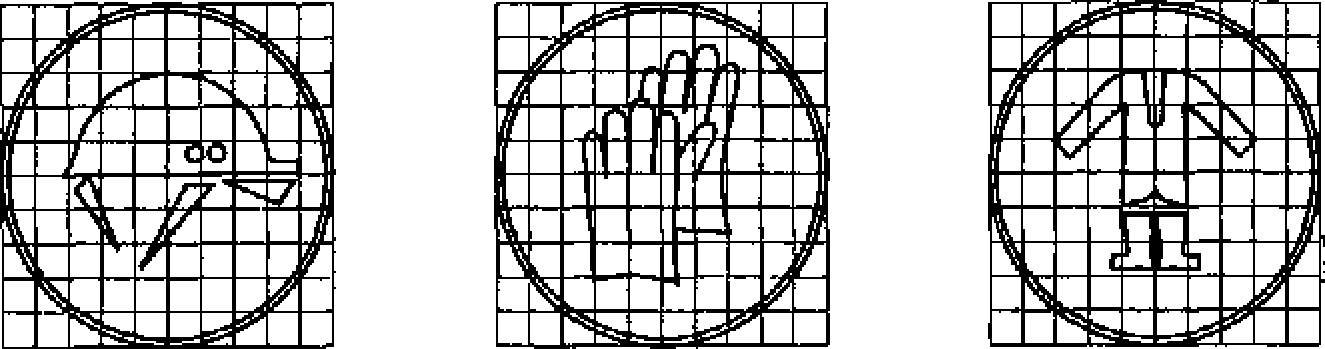

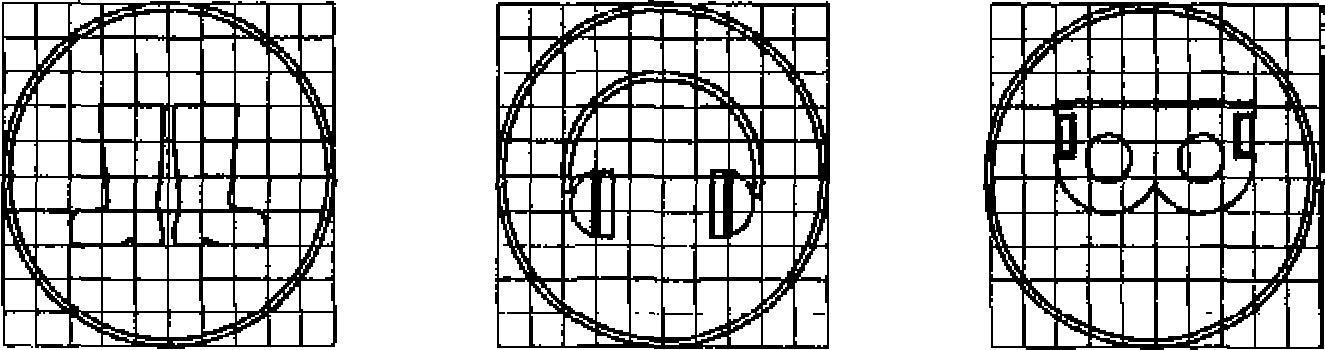

Работать в каске

У места производства ремонтных, погрузочно-разгрузочных и других работ, при которых ношение касок обязательно.

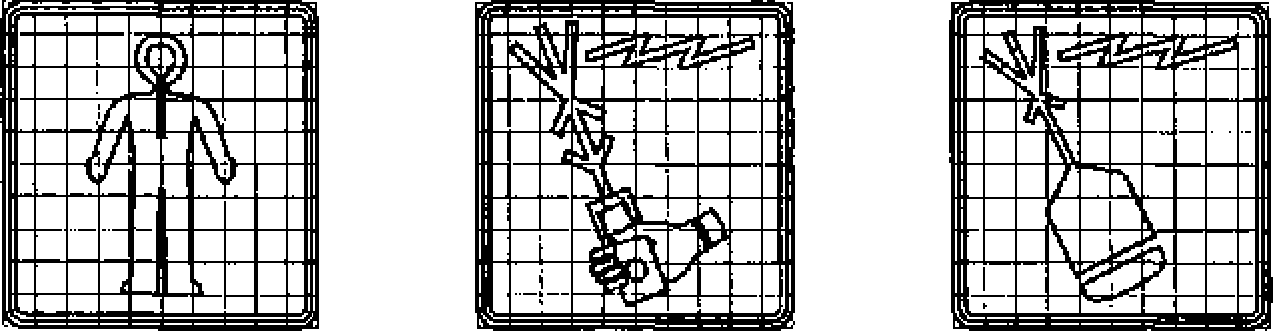

Работать в защитных перчатках!

На внутренней стороне дверей распределительных щитов и шкафов с электрооборудованием свыше 42 В.

Работать с применением средств защиты органов слуха!

На дверях машинных отделений, где шум превышает допустимые нормы.

Работать в защитных очках!

В судовой мастерской на переборке против входа, а у заточного или токарного станка - при отсутствии защитных экранов.

В местах временного производства работ с ошкрябочным и пневматическим инструментом.

Работать с применением средств защиты органов дыхания

У мест, конструктивно предназначенных для контроля за состоянием опасного груза или газа.

Работать в защитном комплекте

Внутри аккумуляторного помещения при работе с едкими веществами.

Работать в предохранительном поясе

Перед трапами, ведущими к высоко расположенным рабочим местам.

Поясняющая надпись

В местах, где необходимо проведение определенного действия для обеспечения безопасности работ (с надписью аналогичной приведенной).

Пристегнуть ремни

У места размещения людей в спасательном средстве, хорошо обозреваемом с каждого места.

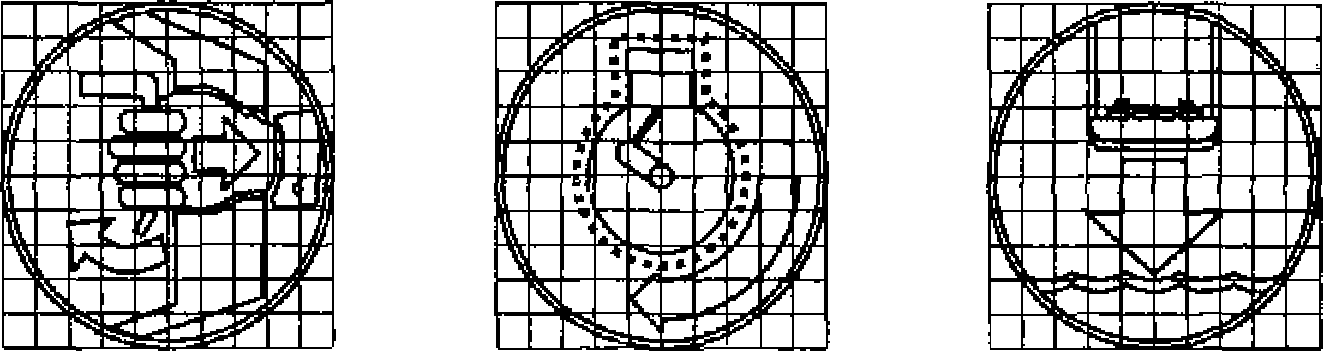

Задраить крышку

Изнутри спасательного средства в центре люковой крышки.

Запустить двигатель

На хорошо видимом месте вблизи или на кожухе устройства запуска двигателя.

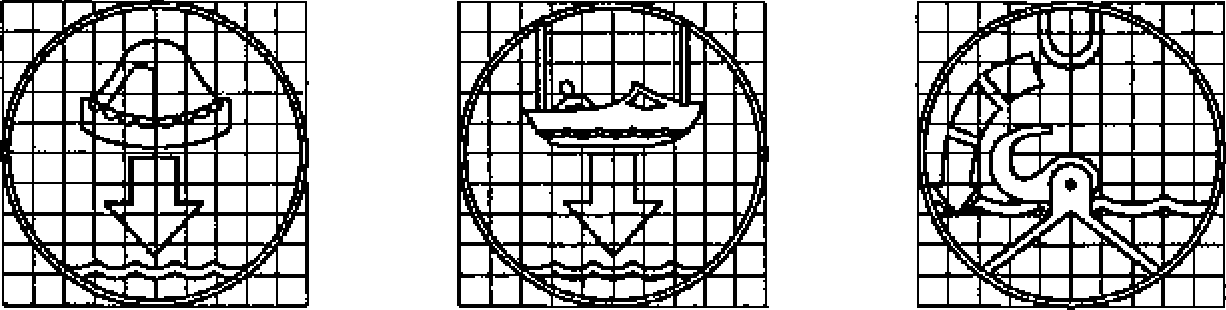

Спустить спасательную шлюпку

У судового поста управления спуском шлюпки и внутри нее у органа управления спуском изнутри, если таковой имеется.

Спустить спасательный плот

У места спуска спасательного плота.

Спустить дежурную спасательную шлюпку

Аналогично знаку 3.12.

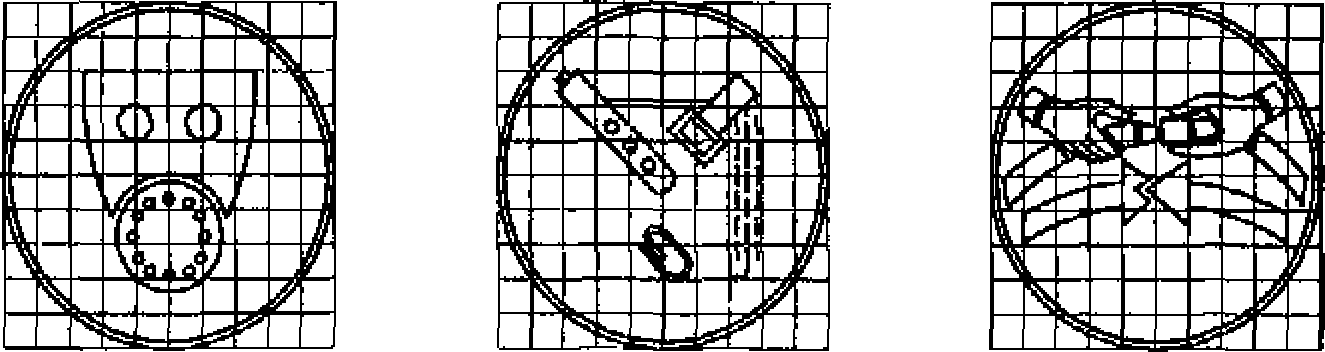

Разобщить гаки подъемно-спускового приспособления

В спасательном средстве у органа управления разобщением гаков подъемно-спускового приспособления.

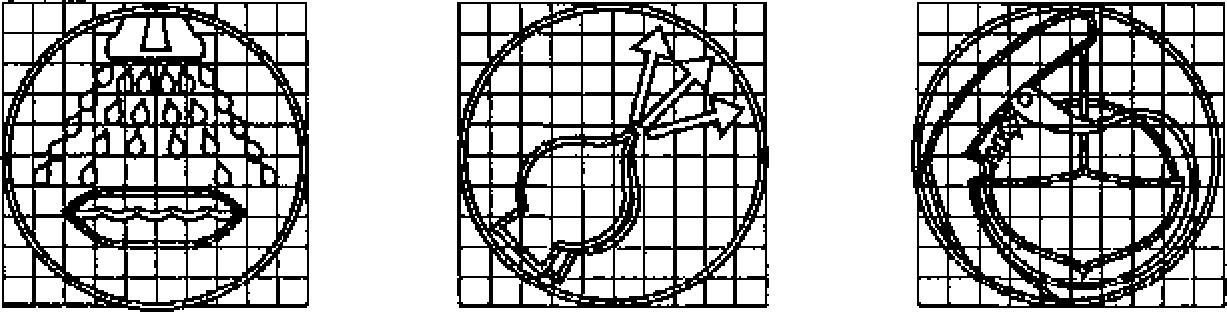

Включить систему орошения

В спасательном средстве у органа управления системой орошения.

Включить подачу воздуха

В спасательном средстве у органа управления системой подачи воздуха.

Отдать найтовы

Вблизи органа управления отдачи каждого найтова.

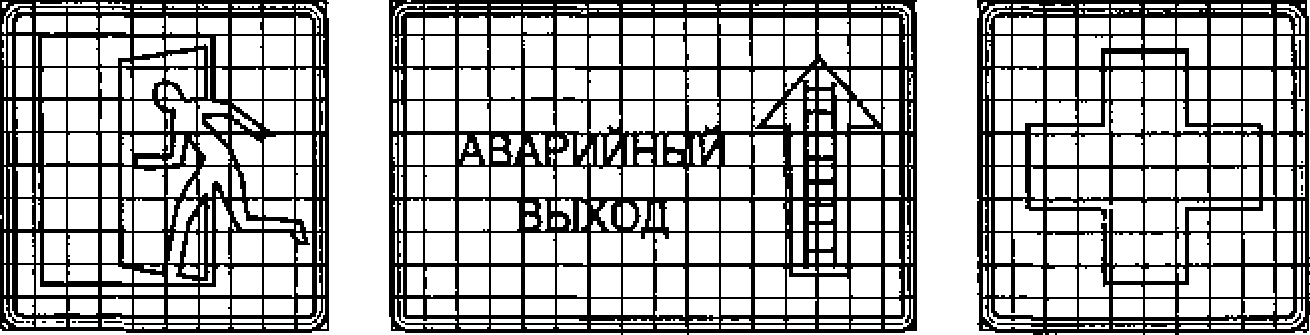

Выход здесь

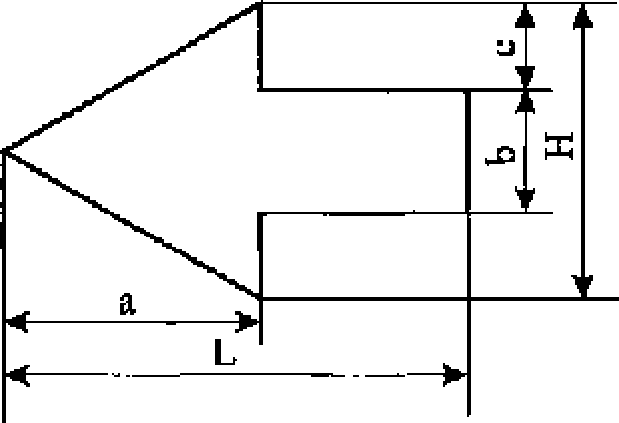

У выходов и на внутренней стороне дверей, ведущих на открытые палубы. Может применяться с дополнительной надписью "Выход" и указательной стрелкой, направление которой должно совпадать с направлением движения бегущего человека, изображенного на знаке.

Знак может быть выполнен в прямом и зеркальном изображении.

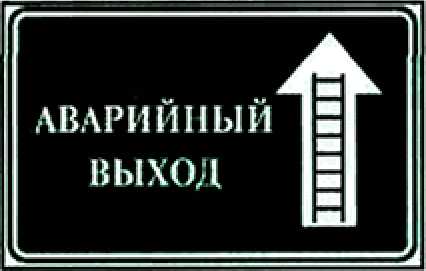

Аварийный выход

У дверей, окон, бортовых иллюминаторов и других проемов, которые могут использоваться в качестве аварийных выходов с указанием направления движения.

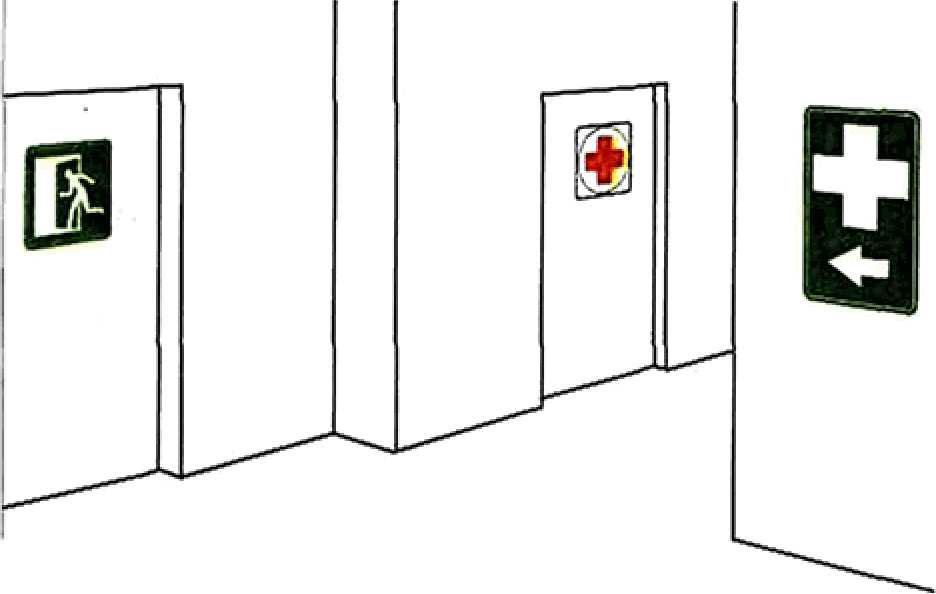

Медицинский пункт

На прогулочных палубах, в коридорах, в районе мест наибольшего скопления людей (салонов, ресторанов и т.п.), в районе пассажирских кают с указанием направления движения к медицинскому пункту.

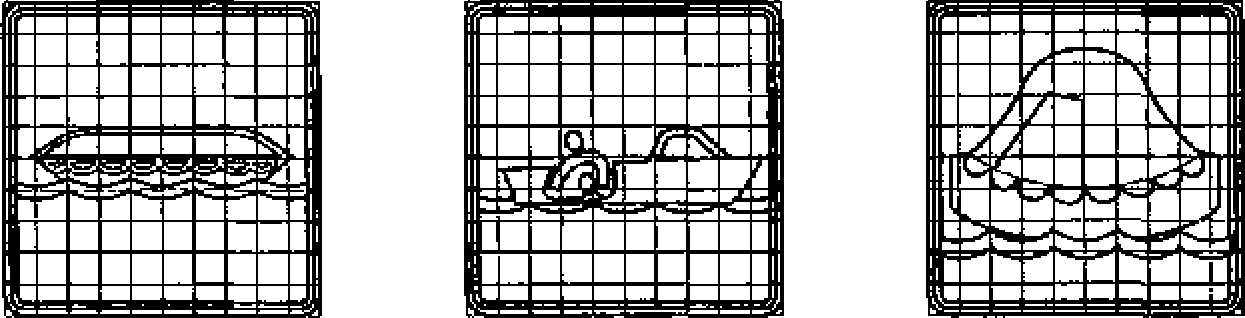

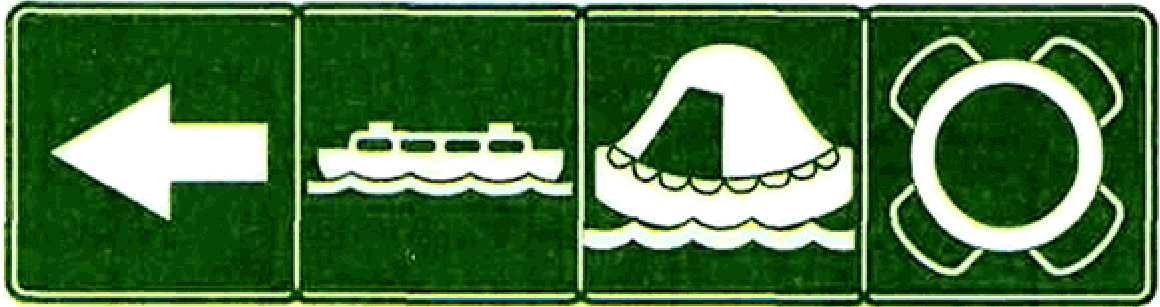

Спасательная шлюпка

В месте расположения спасательной шлюпки и на путях, ведущих к ней, с указанием направления движения.

Дежурная спасательная шлюпка

В месте расположения дежурной спасательной шлюпки и на путях, ведущих к ней, с указанием направления движения.

Надувной спасательный плот

В месте расположения надувного спасательного плота и на путях, ведущих к нему, с указанием направления движения.

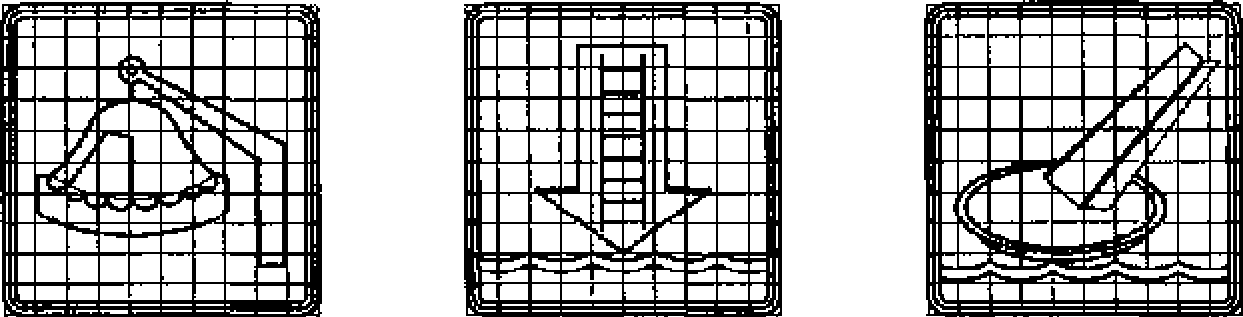

Спасательный плот спускаемого типа

В месте расположения надувного спасательного плота спускаемого типа и на путях, ведущих к нему, с указанием направления движения.

Посадочный трап в спасательное средство на воде

В месте нахождения посадочного трапа и на путях, ведущих к нему, с указанием направления движения.

Эвакуационный скат

В месте нахождения посадочного устройства и на путях, ведущих к нему, с указанием направления движения.

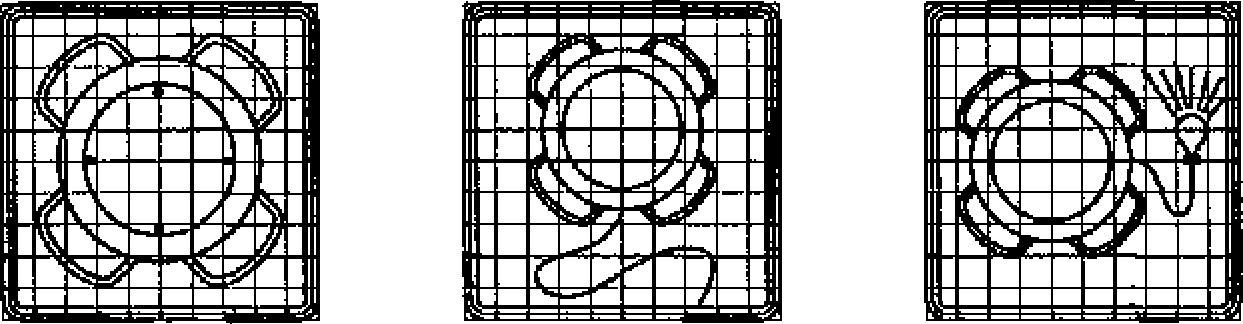

Спасательный круг

На путях, ведущих к местам нахождения спасательных кругов, с указанием направления движения.

Спасательный круг с линем

Аналогично знаку 4.10.

Спасательный круг с самозажигающимся огнем

Аналогично знаку 4.10.

Спасательный круг с дымовой шашкой и самозажигающимся огнем

Аналогично знаку 4.10.

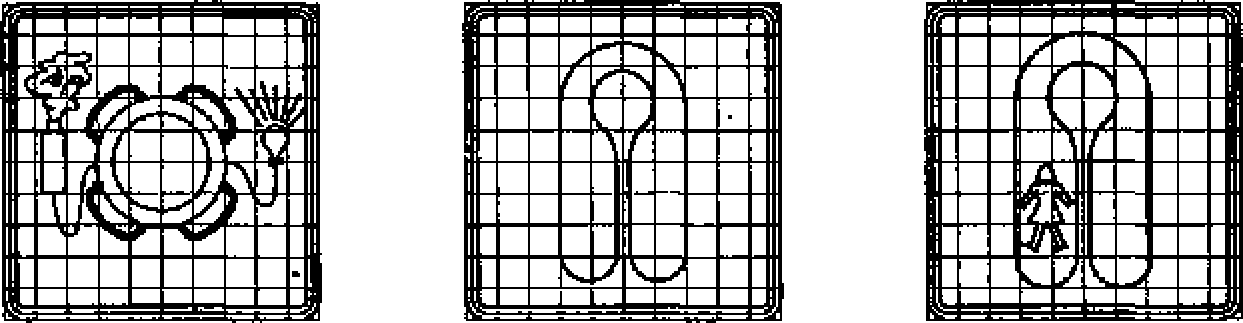

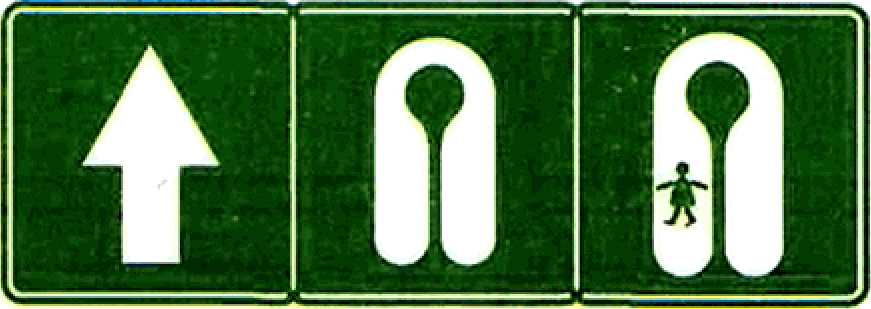

Спасательный жилет

В местах нахождения спасательных жилетов <*>.

Детский спасательный жилет

В местах нахождения детских спасательных жилетов <*>.

Гидрокостюм

В местах нахождения гидрокостюмов <*>.

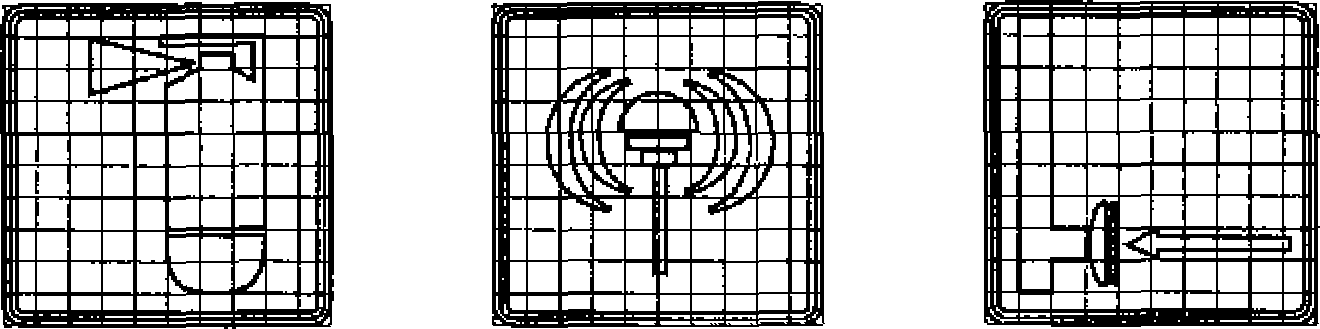

Переносная радиотелефонная станция для спасательных средств

В местах нахождения радиотелефонной станции для спасательных средств.

Аварийный радиобуй спасательных средств

В местах нахождения аварийного радиобуя спасательных средств.

Радиолокационный ответчик спасательных средств

В местах нахождения радиолокационного ответчика спасательных средств.

Пиротехнические сигналы бедствия для спасательных средств

В местах нахождения пиротехники.

Парашютная ракета

В местах нахождения парашютных ракет.

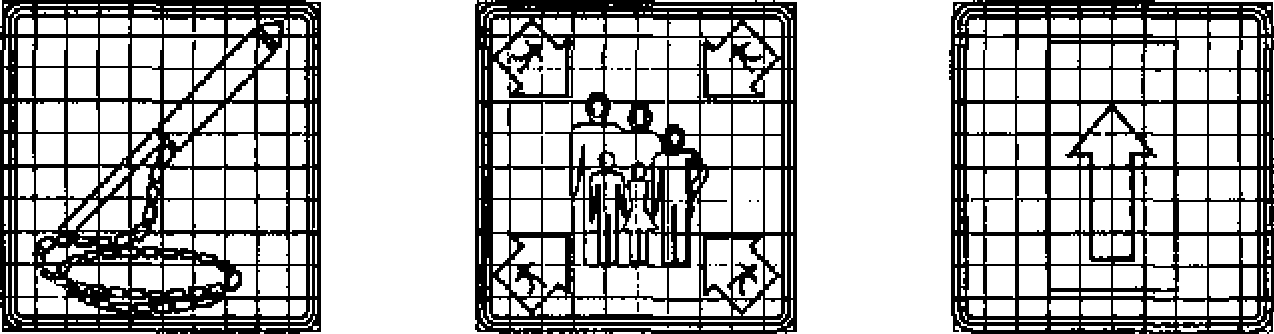

Линеметательное устройство

В местах нахождения линеметательного устройства.

Места сбора людей для посадки в спасательное средство

В местах сбора людей для посадки в спасательное средство и на путях, ведущих к этим местам, с указанием направления движения.

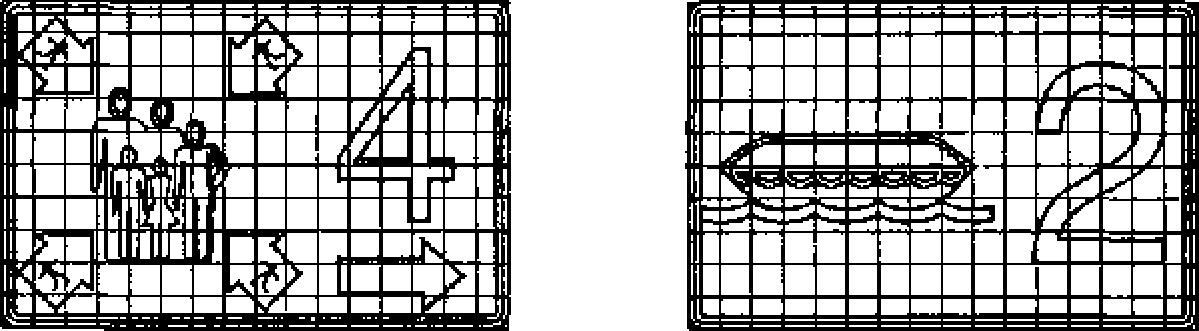

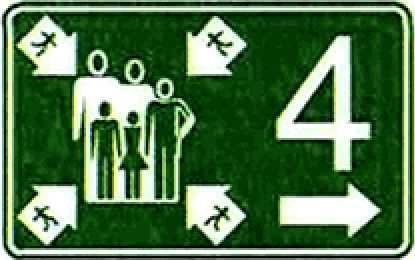

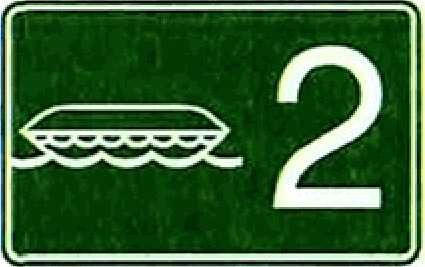

Место сбора с его судовым номером

Аналогично знаку 4.23.

Место посадки людей в спасательное средство и его судовой номер

Знак может быть использован взамен знака 4.23, если место сбора и посадки людей одно и то же, а также с указанием судового номера и направления движения. Символ знака должен соответствовать типу спасательного средства.

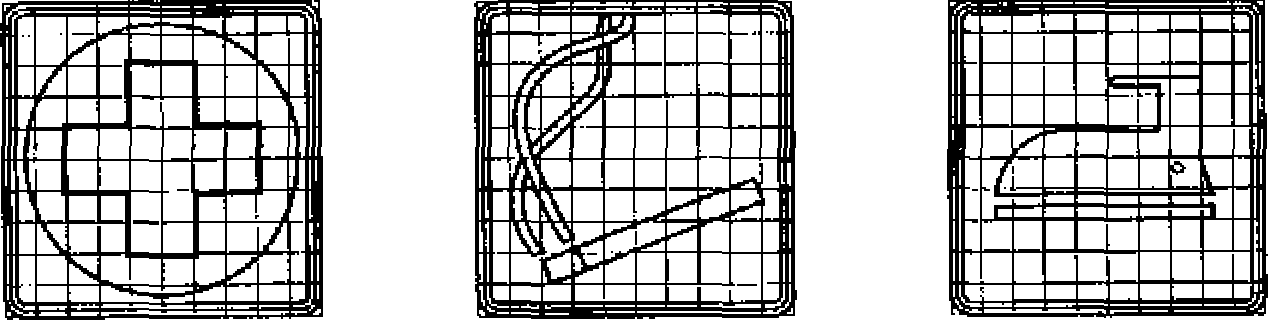

Медицинская помощь

На дверях помещений для оказания медицинской помощи (амбулатория, изолятор, госпиталь, медпункт и др.), на аптечках.

Место курения

В местах, специально отведенных для курения.

Гладильная комната

У помещения гладильной и на путях, ведущих к ней, с указанием направления движения.

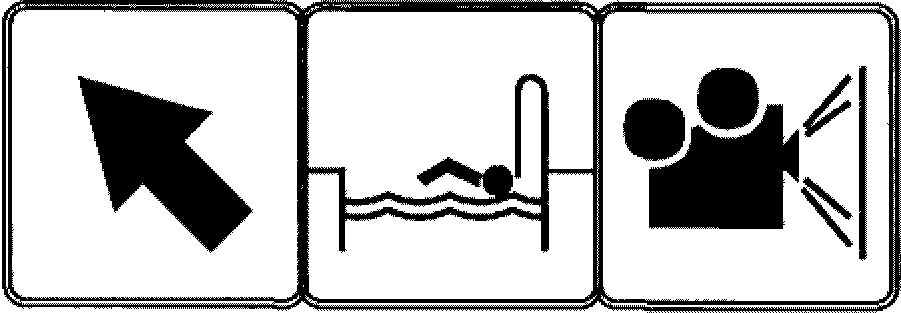

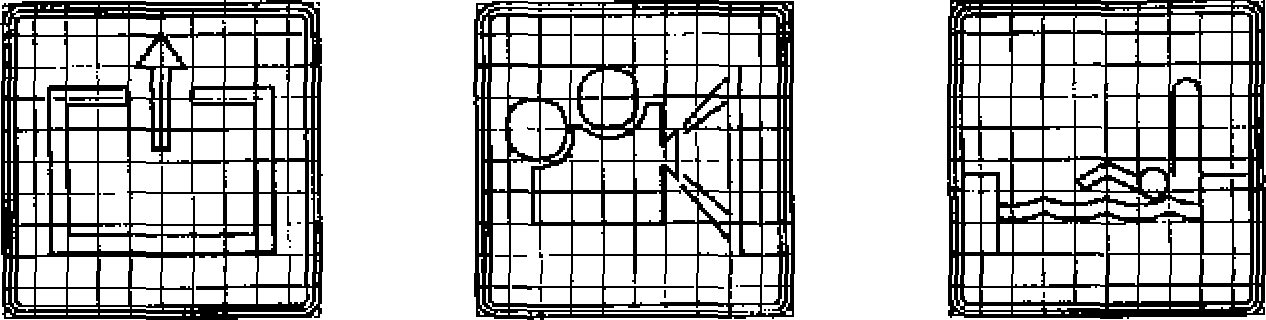

Выход

В местах выхода и переходов из помещения в помещение и с палубы на палубу.

Кинозал

У входа в кинозалы и на путях, ведущих к ним, с указанием направления движения.

Бассейн

В месте нахождения бассейна и на путях, ведущих к нему, с указанием направления движения.

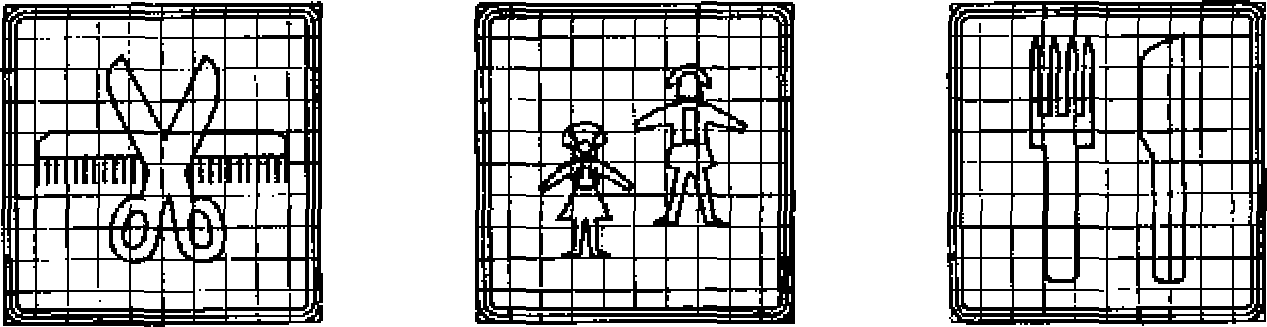

Парикмахерская

В месте нахождения парикмахерской и на путях, ведущих к ней, с указанием направления движения.

Детская комната

В месте нахождения детской комнаты и на путях, ведущих к ней, с указанием направления движения.

Блоки общественного питания

В местах нахождения блоков общественного питания и на путях, ведущих к ним, с указанием направления движения.

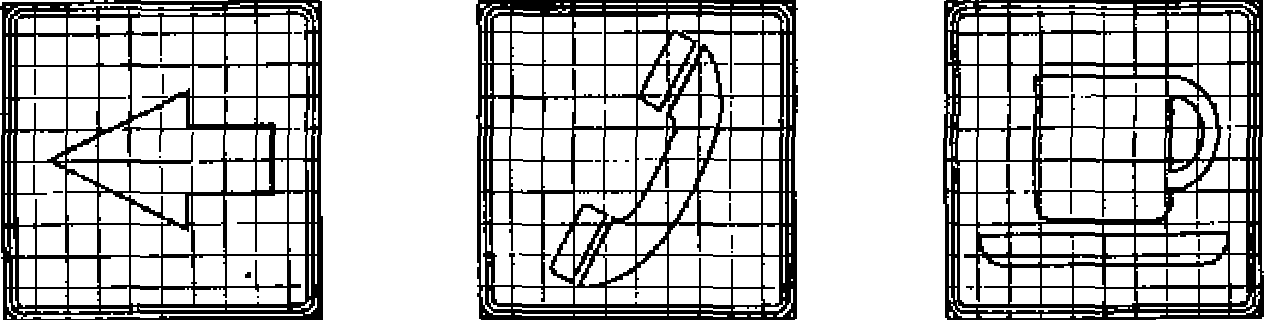

Телефон

В местах установки телефонов и на путях, ведущих к ним, с указанием направления движения.

Бар, кафе

В местах расположения баров, кафе и на путях, ведущих к ним, с указанием направления движения.

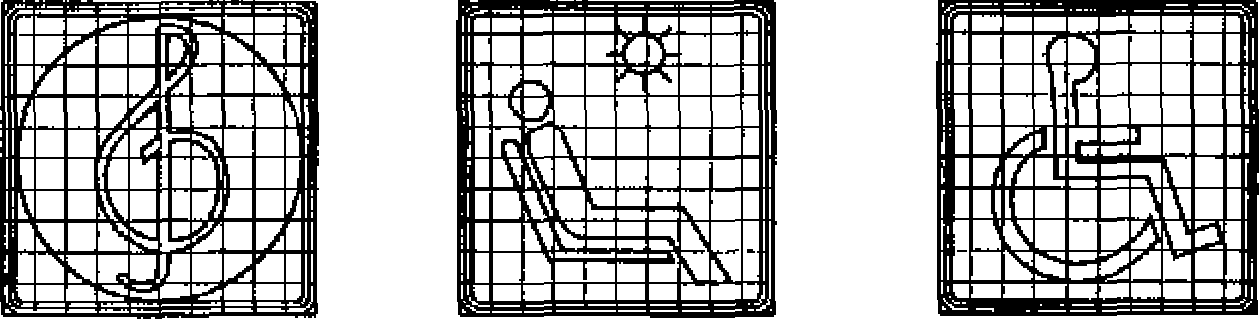

Музыкальный салон

В местах расположения музыкальных салонов и на путях, ведущих к ним, с указанием направления движения.

Прогулочная палуба

На путях, ведущих к месту отдыха на прогулочной палубе, с указанием направления движения.

Передвижение инвалидов

На путях, оборудованных для движения (эвакуации) инвалидов, с указанием направления движения.

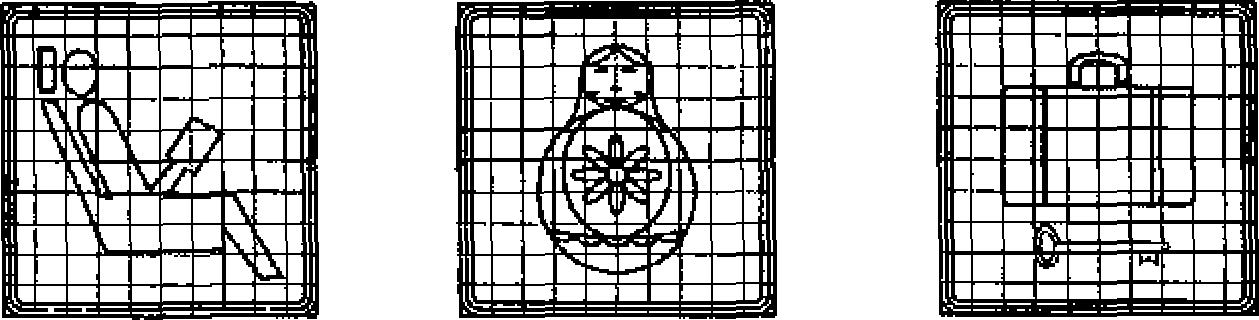

Салон для чтения, отдыха

В местах расположения салонов для отдыха и на путях, ведущих к ним, с указанием направления движения.

Магазин

В местах нахождения магазинов и на путях, ведущих к ним, с указанием направления движения.

Камера хранения

В местах нахождения камеры хранения и на путях, ведущих к ней, с указанием направления движения.

Каюта

В местах нахождения кают с определенными номерами и на путях, ведущих к ним, с указанием направления движения.

Огнетушитель

На путях, ведущих к месту нахождения огнетушителя, с указанием направления движения к нему.

Пункт извещения о пожаре

На путях, ведущих к месту нахождения пункта извещения о пожаре, с указанием направления движения к нему.

Пожарный сухотрубный стояк

На путях, ведущих к месту нахождения пожарного стояка, с указанием направления движения к нему.

Среда для тушения пожаров

Красный

Токсичная

Желтый с черными диагоналями

Пресная вода, пищевые продукты

Синий

Балластная; дифферентная; креновая; охлаждения

Бытовая; производственная

Водяного пожаротушения; водяного орошения; спринклерная; водораспыления; водяных завес

Затопления; пенотушения

Грунторазмыва; грунтоотсоса

Питьевая; бытовая; бытовая горячая; производственная мытьевая; мытьевая горячая

Водяного охлаждения

Конденсатно-питательная; дистиллята и бидистиллята

Водяного отопления

Перегретого пара

Насыщенного пара

Парового отопления; подогрева жидкостей; пропаривания цистерн; хозяйственного пароснабжения; производственного пароснабжения

Отработавшего пара; продувания котлов; уплотнения сальников и отсоса пара; атмосферные трубы

Паротушения

Гидравлики

Бензина; топлива для судовых транспортных средств; топливная; технического рыбьего жира; грузовая; зачистки

Масляная

Пищевого рыбьего жира

Растительного масла

Углекислотного тушения; объемного химического тушения; инертных газов

Порошкового тушения

Сжатого воздуха низкого давления

Сжатого воздуха среднего давления

Сжатого воздуха высокого давления

Вентиляция

Противохимической вентиляции

Осушительная

Сточных вод; хозяйственно-бытовых вод; фановая; производственной канализации вод

Тузлука

Мойки танков; замещения

Холодоносителя

Холодильного агента (всасывающего)

Холодильного агента (жидкостного)

Холодильного агента (нагнетательного); грузовая (газ); сжатых газов и грузовых смесей

Грузовая (химпродукты)

Циркуляция теплоносителя 1-го контура; очистки теплоносителя 1-го контура; аварийной поливки реактора; подпитки теплоносителя 1-го контура

Дренажа, хранения, выдачи (удаления) активных вод; хранения, выгрузки и перегрузки сорбентов фильтров 1-го контура; отбора проб теплоносителя 1-го контура

Компенсации изменения объема и поддержания давления в первом контуре

Воздухоудаления из трубопроводов первого контура

Продувания парогенераторов

Обнаружения неплотностей АППУ <*>

Охлаждения оборудования АППУ пресной водой; отвода гремучей смеси

Аварийного и ремонтного расхолаживания

Вакуумирования

Осушения помещений АППУ

Воздушные, измерительные, газоотводные, наливные и переливные трубы из емкостей

Противопожарная техника и инструмент (рабочие органы окрашиваются в черный цвет)

Движущиеся части оборудования и внутренняя часть крышек

Нижние блоки тельферов и талей

Буксировочные дуги, выступающие части оборудования в проходах

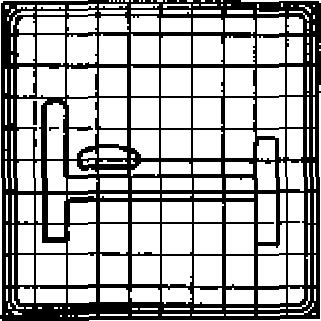

Средства (знаки) обеспечения безопасности

Аварийный выход

Аварийный трап

Не включать! Работают люди

На отключенных органах управления приводами и разъединителями, при ошибочном включении которых может быть подано напряжение к оборудованию, на котором ведутся ремонтные работы

Не проворачивать! Работают люди

На валоповоротных устройствах и на пультах управления главных и вспомогательных двигателей

Не открывать! Работают люди

На закрытой запорной арматуре (клапанах, вентилях, шиберах и др.) судовых систем во время производства работ

Опасная зона

На временных ограждениях вскрытых проемов, при снятой крышке светового капа, в местах и узких проходах, где при развороте крана проход опасен и других опасных местах.

При входе в зону проведения швартовных операций

Осторожно! Открытый проем

Перед входом на временно опасные участки, где возможно падение

Осторожно! Механизмы запускаются автоматически

Над входами в МО и в машинных помещениях на судах, имеющих знак автоматизации А1 и А2

Осторожно! Электромагнитное излучение

У мест подхода к антеннам, у оборудования радиолокационных установок; в местах входа в зону излучения ВЧ, УВЧ, СВЧ при превышении допустимых норм.

На период ремонта, настройки и испытания у мест излучения.

Осторожно! Возможна утечка фреона

На дверях помещений, где имеются холодильные установки с непосредственным испарением.

Лифт не работает

На дверях шахты лифта.

Осторожно! Возможен недостаток кислорода

На дверях, шкафах, ящиках аккумуляторных помещений.

В трюмах и балластных танках.

Перед розжигом форсунки провентилируй топку!

На котлах.

Заземлено

На рукоятках коммутационной аппаратуры или непосредственно на ремонтируемом электрическом устройстве при наложении заземления.

Место проведения работ с открытым огнем

В местах, где разрешено проведение сварочных работ.

Работать здесь

В местах производства работ с полным снятием напряжения.

Закрыто

На запорной арматуре холодильных установок и других судовых систем при отсутствии электрической блокировки.

Валоповоротное устройство сообщено

На валоповоротном устройстве.

Работает сепаратор

На дверях сепараторного отделения и работающем сепараторе.

CREW ONLY

Проход только экипажу

На путях движения пассажиров (в коридорах, на палубах) у рабочих мест членов экипажа.

NO ADMITTANCE

Не входить

На дверях служебных помещений.
