ОСТ 1 13538-79. Авиационный стандарт. Контргайки. Конструкция и размеры

Приложение. Таблица соответствия контргаек по настоящему стандарту контргайкам по нормалям 1876А и 1877А

Введен

Распоряжением Министерства

от 30 мая 1979 г. N 087-16

АВИАЦИОННЫЙ СТАНДАРТ

КОНТРГАЙКИ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 1 13538-79

Список изменяющих документов

(в ред. Изменения N 1, изв. N 10058,

Изменения N б, изв. N 12721,

Изменения N 2, изв. N 13296)

Группа Д15

Взамен 1876А

1877А

Распоряжением Министерства от 30 мая 1979 г. N 087-16

дата введения 1 июля 1980 года

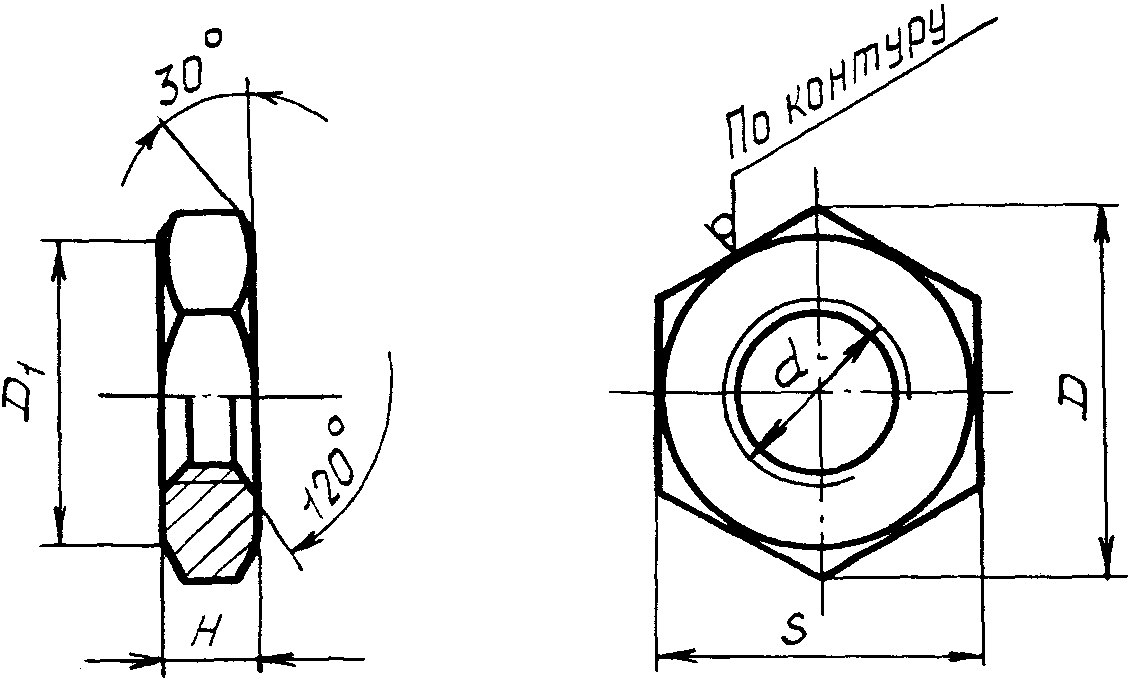

1. Конструкция и размеры контргаек должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Типоразмер	d	D	D₁	S	H Пред. откл. +/- 0,3	Масса 100 шт., кг
1	М4 - 5H6H	8,1	7	7	3	0,075
2	М4 лев. - 5H6H
3	М5 - 5H6H	9,2	8	8		0,124
4	М5 лев. - 5H6H
5	М6 - 5H6H	11,5	10	10		0,250
6	М6 лев. - 5H6H
7	М8 - 5H6H	16,2	14	14	4	0,390
8	М8 лев. - 5H6H
9	М10 - 5H6H	19,6	17	17		0,554
10	М10 лев. - 5H6H
11	М12 x 1,5 - 5H6H	21,9	19	19	5	0,809
12	М12 x 1,5 лев. - 5H6H
13	М14 x 1,5 - 5H6H	25,4	22	22		1,058
14	М14 x 1,5 лев. - 5H6H

2. Материал: шестигранник 45 ГОСТ 1050-88. Допускается изготавливать из стали 30ХГСА ТУ 14-1-950-74.

3. Неуказанные предельные отклонения размеров - по ОСТ 1 00022-80.

4. Покрытие: Кд6-9.хр. <*>

--------------------------------

<*> По действующему в отрасли документу.

5. Маркировать обозначение и клеймить окончательную приемку на бирке.

6. Таблица соответствия контргаек по настоящему стандарту контргайкам по нормалям 1876А и 1877А приведена в справочном приложении.

7. Технические условия - по ОСТ 1 00935-79.

Пример наименования и обозначения контргайки типоразмера 3:

Контргайка 3-ОСТ 1 13538-79

Приложение

Справочное

ТАБЛИЦА СООТВЕТСТВИЯ КОНТРГАЕК ПО НАСТОЯЩЕМУ СТАНДАРТУ

КОНТРГАЙКАМ ПО НОРМАЛЯМ 1876А И 1877А

Обозначение
по стандарту	по нормали
1-ОСТ 1 13538-79	1876А-4-К
2-ОСТ 1 13538-79	1877А-4-К
3-ОСТ 1 13538-79	1876А-5-К
4-ОСТ 1 13538-79	1877А-5-К
5-ОСТ 1 13538-79	1876А-5-К
6-ОСТ 1 13538-79	1877А-5-К
7-ОСТ 1 13538-79	1876А-8-К
8-ОСТ 1 13538-79	1877А-8-К
9-ОСТ 1 13538-79	1876А-10-К
10-ОСТ 1 13538-79	1877А-10-К
11-ОСТ 1 13538-79	1876А-12-К
12-ОСТ 1 13538-79	1877А-12-К
13-ОСТ 1 13538-79	1876А-14-К
14-ОСТ 1 13538-79	1877А-14-К

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

N изм.	Номера страниц				Номер "Изв. об изм."	Подпись	Дата	Срок введения изменения
N изм.	измененных	замененных	новых	аннулированных	Номер "Изв. об изм."	Подпись	Дата	Срок введения изменения

Переиздан с учетом изменений N 1, б, 2.

УДК 629.7.023.46:621.882.54

Группа Д15
