"Общемашиностроительные нормативы времени на ковку на молотах и прессах" (утв. Госкомтрудом СССР)

Главная // Актуальные документы // Нормативы

СПРАВКА

Источник публикации

М.: НИИ труда, 1983

Примечание к документу

Взамен "Общемашиностроительных нормативов времени для технического нормирования работ по свободной ковке под молотами" (изд. 1967 г.) и "Общемашиностроительных нормативов времени на свободную ковку под парогидравлическими прессами" (изд. 1972, 1974 гг.).

Название документа

"Общемашиностроительные нормативы времени на ковку на молотах и прессах"

(утв. Госкомтрудом СССР)

"Общемашиностроительные нормативы времени на ковку на молотах и прессах"
(утв. Госкомтрудом СССР)

Содержание

Общемашиностроительные нормативы времени

Общая часть

Примеры расчета норм времени

Характеристика применяемого оборудования и технология работы

Организация труда

Примерный состав бригад

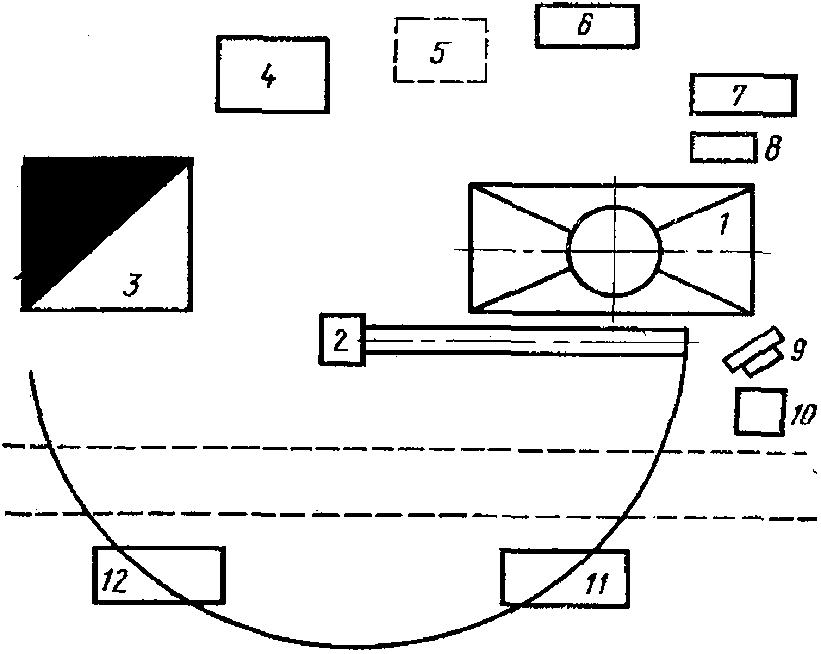

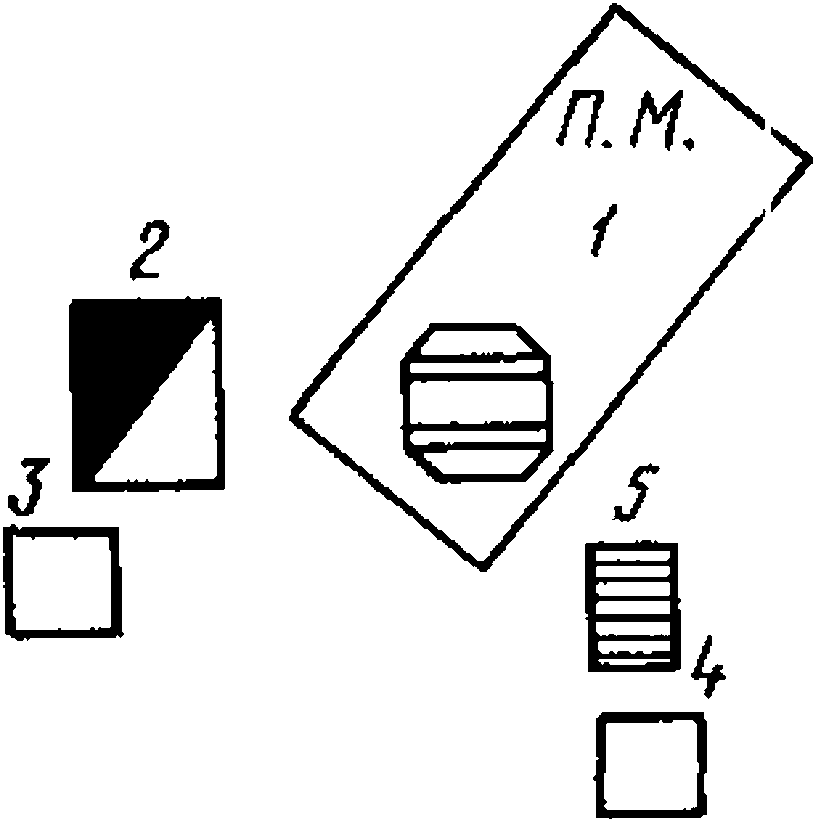

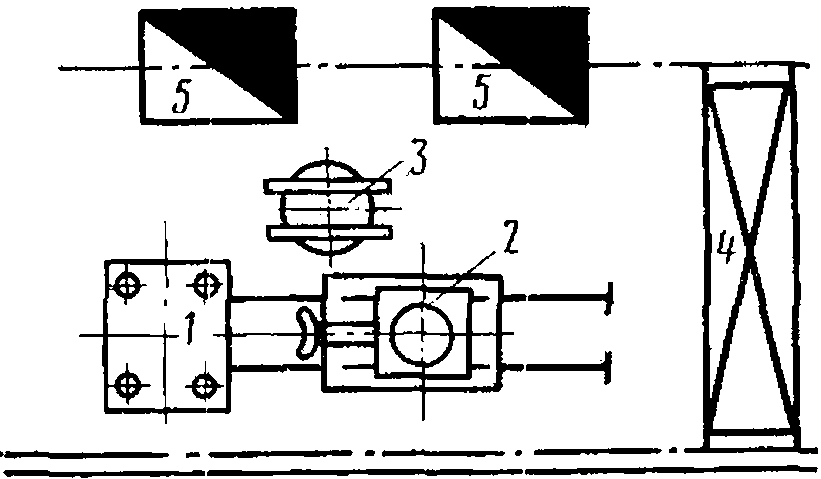

Примерные схемы организации рабочего места при работе на молотах и прессах

Нормативы времени на ковку на молотах

Карта 1. Поправочные коэффициенты к неполному штучному времени в зависимости от марки сталей и сплавов

Карта 2. Подготовительно-заключительное время

Карта 3. Поправочные коэффициенты к неполному штучному времени на протяжку заготовок

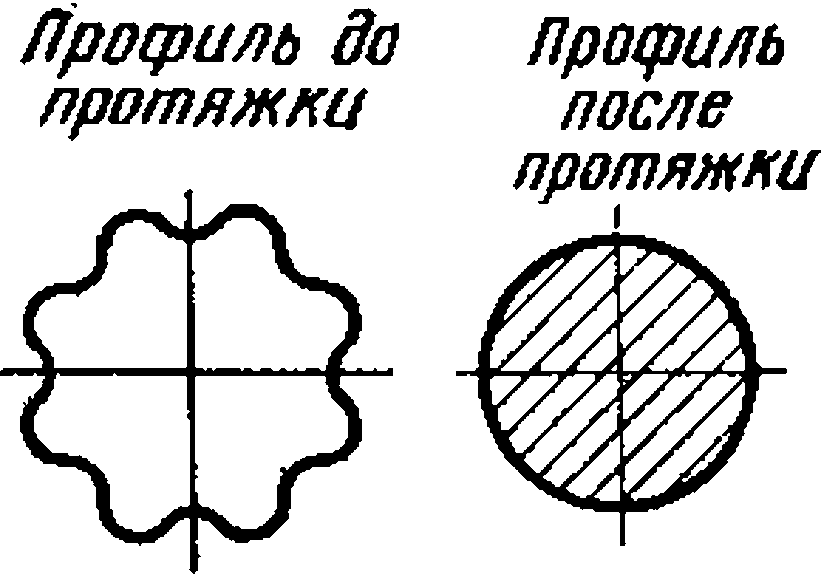

Карта 4. Протяжка слитков на круглое сечение с применением манипулятора

Карта 5. Протяжка слитков на круглое сечение

Карта 6. Протяжка слитков на квадратное сечение с применением манипулятора

Карта 7. Протяжка слитков на квадратное сечение без применения манипулятора

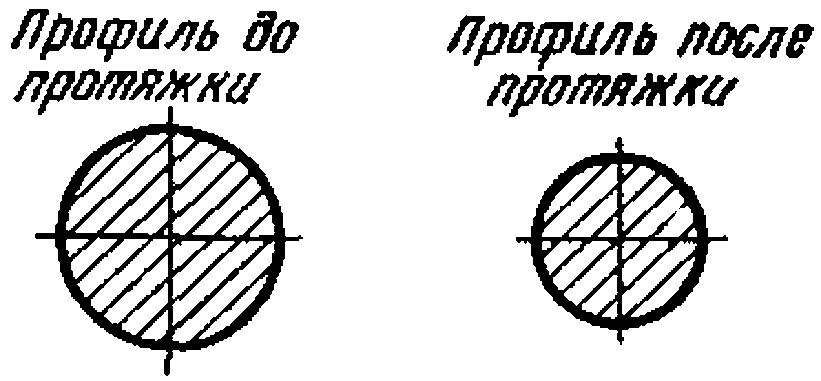

Карта 8. Протяжка заготовки с круглого сечения на круглое с применением манипулятора

Карта 9. Протяжка заготовки с круглого сечения на круглое без применения манипулятора

Карта 10. Протяжка заготовки с круглого сечения на круглое с применением манипулятора

Карта 11. Протяжка заготовки с квадратного сечения на круглое без применения манипулятора

Карта 12. Протяжка заготовки с квадратного сечения на круглое с применением манипулятора

Карта 13. Протяжка заготовки с квадратного сечения на квадратное без применения манипулятора

Карта 14. Протяжка заготовки с квадратного сечения на квадратное без применения манипулятора

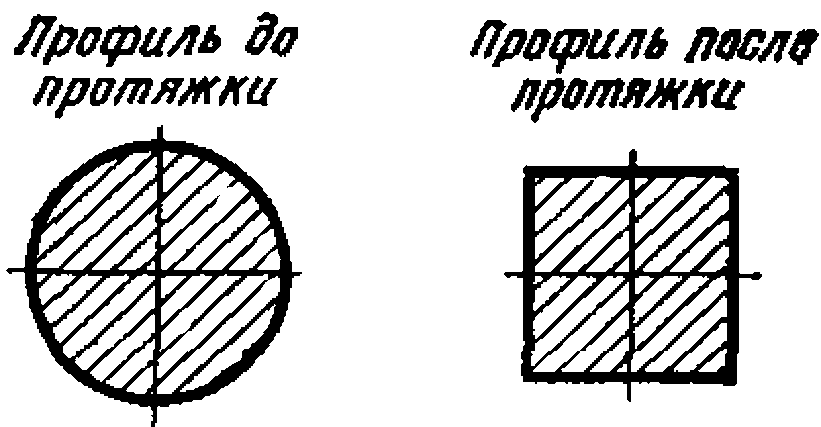

Карта 15. Протяжка заготовки с круглого сечения на квадратное без применения манипулятора

Карта 16. Протяжка заготовки с круглого сечения на квадратное без применения манипулятора

Карта 17. Протяжка заготовки с квадратного или круглого сечения на прямоугольное без применения манипулятора

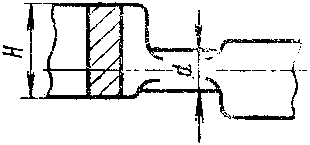

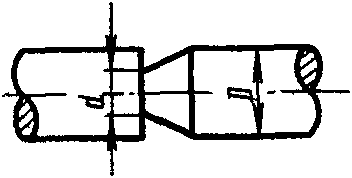

Карта 18. Надрезка шейки у круглой заготовки

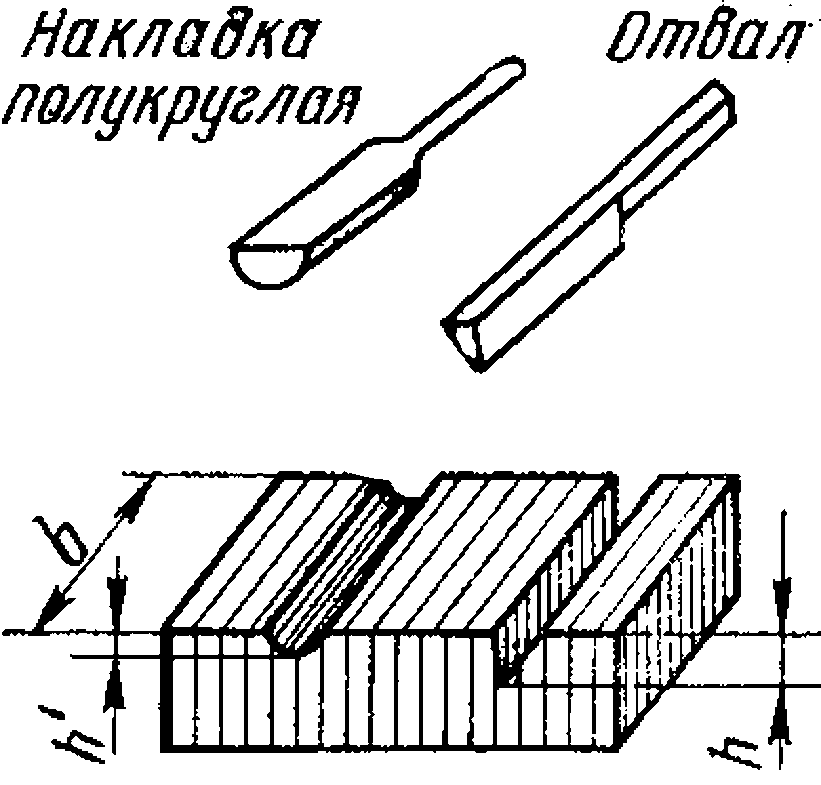

Карта 19. Надрезка квадратной и прямоугольной заготовок

Карта 20. Отрубка поковок в размер в процессе ковки квадратного, прямоугольного, круглого сечения и обсечка заусенцев

Карта 21. Протяжка заготовки в обжимке

Карта 22. Обкатка головки заготовки в обжимке

Карта 23. Обкатка бурта в обжимке

Карта 24. Ковка головки для рычагов штанг и серег

Карта 25. Правка поковок с доводкой размеров по шаблону

Карта 26. Кругление торцов заготовки

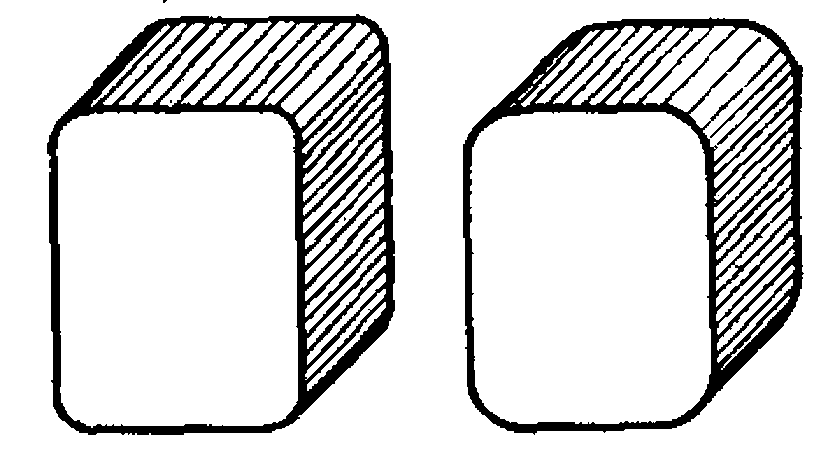

Карта 27. Кругление углов квадратной заготовки

Карта 28. Осадка заготовки

Карта 29. Прошивка отверстия с одной стороны

Карта 30. Прошивка отверстия с двух сторон

Карта 31. Вспомогательное время при ковке на молотах с применением манипулятора грузоподъемностью 1 - 4,5 т

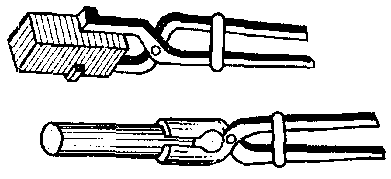

Карта 32. Вспомогательное время на наложение клещей на заготовку и снятие их

Карта 33. Вспомогательное время на подачу инструмента на боек молота и снятие его с бойка

Карта 34. Время на один удар молота при штамповке в подкладных штампах

Карта 35. Основное и вспомогательное время на штамповку в подкладных штампах

Укрупненные комплексы неполного штучного времени

Карта 36. Прошивка отверстия с одной стороны с последующей раздачей

Карта 37. Прошивка отверстия с двух сторон с последующей раздачей

Карта 38. Обкатка по диаметру и правка торцов

Карта 39. Ковка заготовки под раскатку

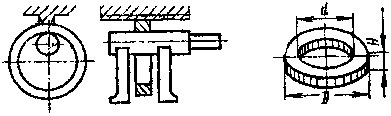

Карта 40. Раскатка колец и бандажей с применением манипулятора

Карта 41. Раскатка колец и бандажей без применения манипулятора

Карта 42. Раскатка втулки на оправке

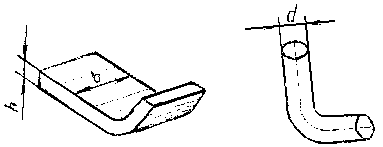

Карта 43. Гибка круглой и полосовой заготовки

Нормативы времени на ковку на прессах

Карта 44. Поправочные коэффициенты к неполному штучному времени в зависимости от марки сталей и сплавов

Карта 45. Подготовительно-заключительное время при настройке прессов

Карта 46. Предварительная обработка слитков

Карта 47. Осадка слитков и последующая их протяжка до первоначального диаметра

Карта 48. Поправочные коэффициенты на протяжку заготовок

Карта 49. Протяжка заготовки с квадратного или круглого сечения на прямоугольное

Карта 50. Протяжка заготовки с квадратного или круглого сечения на круглое

Карта 51. Протяжка заготовки с квадратного или круглого сечения на квадратное

Карта 52. Протяжка слитков на прямоугольное сечение с применением манипулятора

Карта 53. Протяжка слитков на квадратное сечение с применением манипулятора

Карта 54. Протяжка слитков на круглое сечение в вырезных бойках с применением манипулятора

Карта 55. Протяжка заготовки с квадратного или круглого сечения на прямоугольное с применением манипулятора

Карта 56. Протяжка заготовки с квадратного сечения на круглое с применением манипулятора

Карта 57. Протяжка заготовки с квадратного или круглого сечения на квадратное с применением манипулятора

Карта 58. Осадка заготовки

Карта 59. Прошивка отверстия в заготовке

Карта 60. Выравнивание стенок у прошитой заготовки

Карта 61. Обкатка диска по диаметру, правка заготовки

Карта 62. Ковка коленчатых валов

Карта 63. Скручивание колен коленчатого вала

Карта 64. Ковка муфты

Карта 65. Раскатка колец и бандажей

Карта 66. Ковка дисков с уступами

Карта 67. Ковка пустотелых цилиндров

Карта 68. Вспомогательное время при раскатке колец, ковке муфт и пустотелых цилиндров

Карта 69. Надрезка заплечиков у круглой заготовки полувалом

Карта 70. Надрезка заплечиков у круглой заготовки треуголкой (тип I)

Карта 71. Надрезка заплечиков у прямоугольной или квадратной заготовки треуголкой

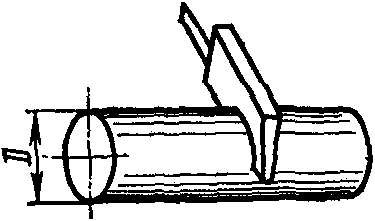

Карта 72. Отрубка заготовок круглого сечения

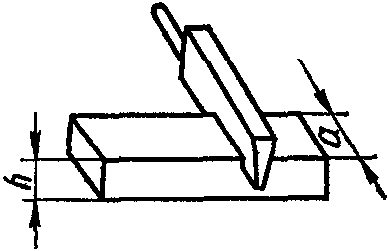

Карта 73. Отрубка заготовок прямоугольного и квадратного сечения

Карта 74. Подгонка поковок по шаблону

Карта 75. Правка поковок круглого сечения после термообработки

Карта 76. Ковка на прессах с применением шаржир-машины, манипулятора, крана

Нормативы вспомогательного времени при ковке на молотах и прессах

Карта 77. Вспомогательное время на загрузку заготовок в печь и выгрузку их из печи

Карта 78. Вспомогательное время на контрольные измерения и клеймение поковок

Приложение 1. Выбор массы падающих частей молота и усилия пресса в зависимости от размера и массы поковок и слитка

Приложение 2. Масса и размеры слитков

Приложение 3. Основные данные о ковочных молотах

Приложение 4. Основные параметры ковочных гидравлических прессов четырехколонного пресса (ГОСТ 7284-70)

Утверждено

Госкомтрудом СССР

ОБЩЕМАШИНОСТРОИТЕЛЬНЫЕ НОРМАТИВЫ ВРЕМЕНИ

НА КОВКУ НА МОЛОТАХ И ПРЕССАХ

Сборник состоит из общей части, примеров расчета норм времени, характеристики применяемого оборудования, нормативной части и приложения. Нормативная часть сборника включает неполное штучное время на ковку заготовок на молотах и прессах в зависимости от степени их оснащенности.

"Общемашиностроительные нормативы времени на ковку на молотах и прессах" разработаны Центральным бюро нормативов по труду при участии нормативно-исследовательских организаций различных министерств.

Сборник нормативов рекомендован ЦБНТ для применения при расчете технически обоснованных норм времени в кузнечных цехах машиностроительных предприятий.

С выходом в свет настоящего сборника утратили силу "Общемашиностроительные нормативы времени для технического нормирования работ по свободной ковке под молотами" (изд. 1967 г.) и "Общемашиностроительные нормативы времени на свободную ковку под парогидравлическими прессами" (изд. 1972, 1974 гг.).

ОБЩАЯ ЧАСТЬ

Сборник нормативов предназначен для расчета технически обоснованных норм времени на ковку на молотах и прессах в кузнечных цехах машиностроительных заводов в условиях среднесерийного, мелкосерийного и единичного типов производства (ГОСТ 3.1108-74).

При разработке нормативов времени были использованы: результаты фотографий рабочего дня, хронометражных наблюдений; отраслевые и заводские нормативы времени, а также результаты анализа материалов по организации производства и труда на рабочих местах; технические характеристики оборудования.

Приведенные в сборнике пределы числовых показателей, в которых указано "до", следует понимать включительно.

До введения нормативов времени необходимо привести организационно-технические условия в кузнечных цехах в соответствие с запроектированными в нормативах и осуществить производственный инструктаж рабочих.

На виды работ, связанные с ковкой на молотах и прессах, не предусмотренных в настоящем сборнике, а также при внедрении на предприятиях более прогрессивной, чем это предусмотрено в сборнике, организации производства, труда, технологии ковки и т.п. следует разработать и ввести в установленном порядке местные нормативы времени.

Настоящий сборник должен применяться взамен действующих "Общемашиностроительных нормативов времени для технического нормирования работ по свободной ковке под молотами" и "Общемашиностроительных нормативов времени на свободную ковку под парогидравлическими прессами".

Сборник нормативов состоит из укрупненных нормативов неполного штучного времени на ковку заготовок на молотах и прессах в зависимости от степени их оснащенности.

Расчет нормы штучного времени (в мин.) производится по формуле:

где t_ншт - неполное штучное время на технологические переходы ковки, оно включает:

- основное время, в течение которого происходит непосредственное изменение формы и размеров поковки;

- вспомогательное время, связанное с технологическим переходом, например: кантовка и перемещение заготовки на бойке, управление ковочным агрегатом, промеры поковок в процессе ковки и т.п.;

- время на организационно-техническое обслуживание рабочего места, которое включает: осмотр и смазку, регулировку и подналадку ковочного оборудования, манипулятора, подготовку инструмента к началу и уборку его в конце работы, уборку рабочего места на протяжении смены от окалины и обсечек;

- время на отдых и личные надобности.

Время на обслуживание рабочего места, отдых и личные надобности включено в нормативные карты в размере: при ковке на молотах с применением манипулятора 22%, без применения манипулятора 25%; при ковке на прессах усилием от 600 до 5000 тс - 12% на прессах усилием 10000 и 12000 тс - 13% от неполного оперативного времени.

K - поправочный коэффициент на ковку различных марок сталей и сплавов;

t_нштв - вспомогательное время на свободную ковку, связанное с изделием, оно включает:

- время на загрузку заготовок в печь, выгрузку их из печи на боек молота или стол пресса, снятие и укладку поковок;

- время на подачу инструмента;

- измерение и клеймение поковок.

Вспомогательное время дано с учетом времени на организационно-техническое обслуживание рабочего места, отдых и личные надобности.

Норма времени на поковку с учетом подготовительно-заключительного времени определяется по формуле:

где t_пз - подготовительно-заключительное время, оно включает следующие затраты:

- получение производственного задания, инструктаж и ознакомление с работой;

- замену бойков и приспособлений в начале работы и снятие их в конце работы.

Так как ковка на молотах и прессах осуществляется бригадой кузнецов, то время на получение производственного задания, инструктаж и ознакомление с работой перекрывается временем на уход за оборудованием и их настройкой, поэтому оно в норму времени не включается.

В случаях: а) если время на получение производственного задания и инструктаж не перекрывается основным, тогда оно включается в норму времени (см. карта 2); б) если замена бойков и приспособлений производится перед ковкой каждой партии одинаковых поковок, то оно включается в норму времени на каждую партию поковок (см. карты 2, 45);

n - количество поковок в партии.

Все процессы по ковке выполняет бригада кузнецов. При расчете нормы штучного времени принимаются во внимание лишь те переходы и приемы, которые не перекрываются.

Следовательно, если часть бригады укладывает откованные поковки в отведенное место, в то время как другая часть бригады выгружает заготовку из печи, вспомогательное время на укладку поковки на место в норму штучного времени не включается как перекрываемое.

Нагрев заготовок в норму штучного времени не включается, так как производится параллельно с ковкой металла. При бригадном методе работы расчет нормы штучного времени производится по наиболее загруженному рабочему.

В нормативных картах дана продолжительность технологических переходов, выраженная в минутах. Для определения трудоемкости выполняемой работы (нормы времени на бригаду) в человеко-минутах необходимо рассчитанную норму времени умножить на численность бригады.

Нормативы времени рассчитаны на ковку сталей и сплавов марок, перечисленных в графе 1 карт 1, 44. При ковке сталей и сплавов других марок следует применять поправочные коэффициенты к неполному штучному времени, указанные в этих же картах.

Нормативные карты в сборнике рассчитаны для условий мелкосерийного производства. Для среднесерийного производства следует применять поправочный коэффициент 0,90, для единичного производства - 1,15.

Примеры расчета норм времени

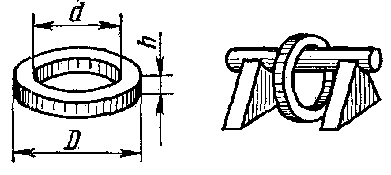

Пример 1. Расчет нормы штучного времени на раскатку колец на молоте с применением манипулятора

Исходные данные

Деталь - кольцо

Материал - сталь 40

Размер заготовки -

280 x 530 мм

Масса заготовки - 257 кг

Масса поковки - 235 кг

Сложность работы - III группа

Оборудование - молот 3 т

Инструмент - раскидные стойки

Бригада - 4 человека

Тип производства - мелкосерийный

Расчет нормы штучного времени

N карты, N позиции	Комплексы приемов	Учитываемый фактор	Время, мин.
N карты, N позиции	Комплексы приемов	Учитываемый фактор	неполное штучное	вспомогательное
77, 13, в	Загрузить заготовку в печь, выгрузить из печи и подать на боек молота	Масса 257 кг	-	1,93
39, 8, г	Осадить заготовку, прошить отверстие с двух сторон, править торцы	D = 540 мм d = 180 мм h = 145 мм	3,2	-
77, 13, в	Загрузить заготовку в печь на подогрев; выгрузить ее из печи и подать на боек молота	Масса 235 кг	-	1,93
40, 4, е	Надеть заготовку на оправку с помощью манипулятора, раскатать на оправке; снять заготовку с оправки с помощью манипулятора; раскинуть стойки; править кольцо по ребру (коэффициент на правку равен 1,3)	D = 602 мм d = 323 мм h = 148 мм	2,5 · 1,3 = 3,25	-
77, 13, г	Отложить поковку в сторону	Масса 235 кг	-	0,75
	Итого		6,45	4,61

Норма штучного времени равна:

T_шт = 6,45 · 1 + 4,61 = 11,06 мин.

Значение коэффициента K определяется по карте 1.

Норма времени на бригаду равна:

T = T_шт · 4 = 11,06 · 4 = 44,24 чел.-мин.

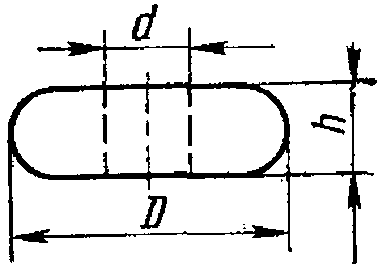

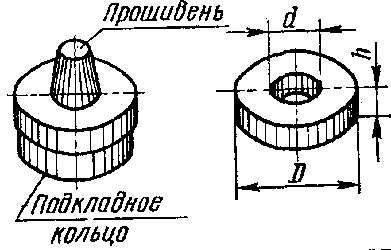

Пример 2. Расчет нормы времени на ковку диска под прессом

Исходные данные

Деталь - диск

Материал - сталь 5ХГМ

Масса заготовки - 0,8 т

Масса поковки - 0,62 т

Размер партии поковок - 4 шт.

Усилие пресса 3000 тс

Состав бригады - 8 человек

Тип производства - единичный

Подготовительно-заключительное время при настройке прессов, приведенное ниже, определяется по карте 45.

Наименование работ	Время, мин.
Сменить нижний быстросменный боек	4
Установить раскаточную машину	15
Убрать раскаточную машину	10
Итого	29

Расчет нормы штучного времени

N карты, N позиции	Наименование переходов при ковке	Учитываемый фактор	Время, мин.
N карты, N позиции	Наименование переходов при ковке	Учитываемый фактор	неполное штучное	вспомогательное
77, 15, б	Взять клещи, выдать заготовку из печи и подать под пресс	Масса 0,8 т	-	1,26
58, 19, е	Осадить заготовку	H = 950 мм h = 280 мм	2,18	-
66, 8, ж	Установить нижнюю осадочную плиту и кольцо, установить на нее заготовку, осадить до h = 900 мм, снять быстросменный вкладыш, разогнать поле диска сменной наделкой, замерить поковку, надеть быстросменный вкладыш. Править торцы, выбить диск из кольца	d = 700 мм D = 990 мм h = 80 мм H = 130 мм	9,0	-
59 19, е	Прошить отверстие, править после прошивки	d = 250 мм h= 175 мм	2,64
78, 9, а	Клеймить поковку	Усилие пресса 3000 тс	-	0,21
77, 15, г	Уложить поковку на место	Масса 0,62 т	-	0,89
	Итого		13,82	1,10

Норма штучного времени равна:

Значение коэффициента К определяется по карте 44.

K' - коэффициент на тип производства.

Норма времени на одну поковку с учетом подготовительно-заключительного времени равна:

Норма времени на бригаду из 8 человек составит:

T = T_нв · 4 = 25,997 · 4 = 103,988 чел.-мин.

Характеристика применяемого оборудования

и технология работы

Нормативы времени, приведенные в сборнике, рассчитаны на наиболее распространенное оборудование для ковки.

Для изготовления мелких и средних поковок применяются ковочные пневматические и паровоздушные молоты двойного действия арочного типа с массой падающих частей 100; 150; 250; 350; 500; 750; 1500; 2000; 3000; 5000 кг.

Для изготовления крупных поковок применяются гидравлические ковочные прессы с усилием: а) 600, 750, 800, 1000 тс без выдвижных столов; б) 1200, 1500, 2000, 2500, 3000, 5000, 10000, 12000 тс с выдвижным столом.

Для механизации тяжелых и трудоемких работ при ковке применяются мостовые ковочные, поворотные консольные краны, тали, тельферы, кантователи, манипуляторы, шаржир-машины и другие технические средства.

Нормативы времени разработаны на основные технологические приемы, которые выполняются при ковке на молотах и прессах.

Предварительная обработка слитка - оттяжка цапфы под патрон. Как правило, цапфу отковывают с прибыльной части слитка. Биллетировку производят, во-первых, для уничтожения конусности слитка, т.е. для придания ему цилиндрической формы, а во-вторых, для достижения большой плотности металла в углах слитка. Сбивают грани у слитка, как правило, в вырезных бойках.

Осадка-процесс увеличения поперечного сечения за счет высоты. Слиток осаживают после биллетировки. При небольших поковках осадку производят под плоскими бойками. При ковке поковок из крупных слитков осадку производят при помощи накладных плит (снизу и сверху), причем нижнюю плиту, имеющую форму кольца, помещают на стол пресса, а вторую накладывают поверх слитка.

Протяжка - процесс увеличения длины заготовки за счет уменьшения площади поперечного сечения. Протяжку производят как на плоских, так и вырезных бойках или комбинированных - один боек вырезной, а второй плоский.

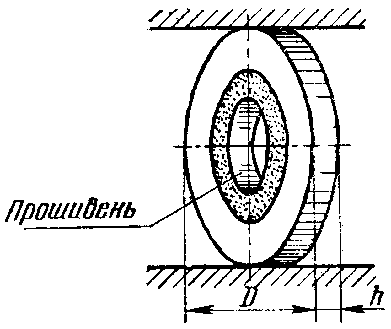

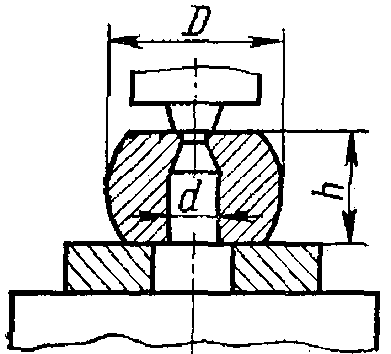

Прошивка - операция получения в поковке отверстия при помощи сплошного стержня (прошивня) или пустотелого стержня. Применение того или другого прошивня зависит от марки стали прошиваемой заготовки и от типа изготовления поковки.

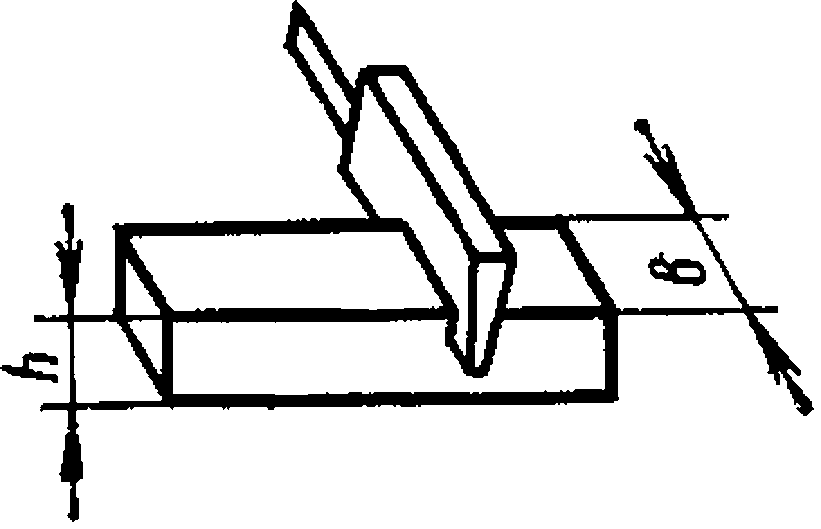

Отрубка применяется, когда требуется разделить слиток или прокат в горячем состоянии на несколько частей, отделить излишек металла; сделать надрубку и вырубку для того, чтобы образовать в поковке уступы, заплечики, колена и иные формы, необходимые для применения других операций. Отрубка круглых сечений осуществляется на вырезном бойке; на плоском бойке отрубают пластину, а также поковки прямоугольных сечений.

Гибка - изгибание заготовки или детали под разными углами.

При ковке, когда это возможно, гибку необходимо производить с помощью подкладных штампов.

Правка применяется для устранения кривизны, которая получается в основном вследствие нарушения технологии: искривлении при ковке, прогибе длинных поковок в наиболее тонких сечениях при нагреве и т.п.

Организация труда

Нормативы времени на ковку на молотах и прессах составлены с учетом следующих условий организации труда и рабочего места:

1. Кузнечно-прессовое, печное и крановое оборудование находится в исправном состоянии.

2. Нагревательные печи обеспечивают необходимую окончательную температуру нагрева заготовок и бесперебойное снабжение ковочного агрегата нагретыми заготовками. Количество печей для нагрева заготовок рассчитывается по "Общемашиностроительным нормативам времени на нагрев заготовок" (изд. 1969 г.).

3. Рабочее место организовано так, что обеспечивает наиболее полную механизацию вспомогательных работ: подачи заготовок, поворачивание их при ковке и уборку готовых поковок, для этого имеются краны, манипуляторы, шаржир-машины, выдвижные столы, поворотные плиты и др.

Рабочее место должно быть обеспечено оснасткой для расположения вспомогательного инструмента (топоров, прошивней и т.п.). Для обеспечения удобства пользования оргоснастка должна быть компактной, устойчивой, безопасной при пользовании и должна занимать как можно меньше производственной площади. Хранить на рабочем месте следует только то, что действительно необходимо для работы.

Расстановка всех предметов на рабочем месте должна быть наиболее целесообразной, т.е. такой, чтобы каждым из них в отдельности было удобно пользоваться. На рабочем месте должны поддерживаться чистота и порядок. Освещение производственных площадей ковочного участка как естественное, так и искусственное.

4. Метод работы - бригадный.

Состав бригады должен быть минимальный, но такой, при котором достигается наилучшее использование ковочного оборудования. Каждый член бригады должен быть по возможности равномерно загружен. Примерный состав бригады приведен в таблице.

Примерный состав бригад

I. Работа на молотах

Профессия	Масса падающих частей молота, т
	без применения манипулятора					с применением манипулятора
	0,15 - 0,25	0,3 - 0,75	1 - 2	3	5	2	3	5
	Кол-во рабочих в бригаде
Кузнец на молотах и прессах	1	2	2 - 4	5	6	2	2	2
Машинист на молотах, прессах и манипуляторах	-	1	1	1	1	2	2	2
Итого	1	3	3 - 4	6	7	4	4	4

II. Работа на прессах

Профессия	Усилие пресса, тс, до
	600 - 1200	1500 - 2000	2500 - 3000 - 5000	10000 - 12000
	Кол-во рабочих в бригаде
Кузнец на молотах и прессах	3 - 4	4 - 5	4 - 5	6
Машинист на молотах, прессах и манипуляторах	2	2	2	1
Машинист крана (крановщик)	1	1	1 - 2	1 - 2
Итого	6 - 7	7 - 8	7 - 8	8 - 9

Бригадир после ознакомления с технологической документацией (чертежами, нарядами), инструментом и приспособлениями дает производственный инструктаж членам бригады о выполнении работы.

Высокая производительность труда достигается при правильной его организации и рациональной организации рабочего места, а также совмещении работ и профессий. У каждого ковочного агрегата на протяжении смены работает только одна бригада.

Бригада кузнецов, кроме ковки, принимает участие в загрузке заготовок в печь, выдаче нагретого металла из печи, подаче к ковочному агрегату, посадке на подогрев неоконченных поковок, укладке готовых поковок, уборке обрубков, установке и уборке приспособлений.

5. В картах учтено перемещение заготовок (поковок) на расстояние до 6 м, при большем расстоянии на каждый метр добавлять 0,02 мин.

6. Перемещение заготовок (поковок) массой до 20 кг осуществляется вручную при массе свыше 20 кг - двумя рабочими или подъемно-транспортными средствами.

7. Режим работы печей регулируется рабочими-нагревальщиками.

8. Доставка холодных заготовок, слитков массой до 100 т к печам и посадка их в печь производится вспомогательными рабочими.

Доставка слитков массой свыше 100 т к печам и посадка их в печь производится ковочным краном бригадой кузнецов.

9. В нормативах предусмотрено, что бригада кузнецов полностью выполняет технологический комплекс работ в течение одной смены. В случае необходимости передачи части работ в другую смену установление объема выполняемых работ производится на месте.

Примерные схемы организации рабочего места при работе

на молотах и прессах

	Рис. 1. Пневматические молоты с падающими частями массой меньше 0,3 т: 1 - молот; 2 - печь; 3 - ящик для заготовок; 4 - ящик для поковок; 5 - подставка для инструмента
Рис. 2. Паравоздушный двухстоечный ковочный молот: 1 - молот; 2 - поворотный кран; 3 - печь; 4 - ящик для окалины; 5 - тяжелый инструмент; 6 - шкаф для легкого инструмента; 7 - ящик для обрубков; 8 - бак с водой; 9 - воздушный душ (вентилятор); 10 - стол для измерительного инструмента; 11 - площадка для предъявления поковок контролеру; 12 - площадка для охлаждения поковок
	Рис. 3. Парогидравлический пресс с манипулятором, поворотной плитой, мостовым краном: 1 - ковочный пресс; 2 - манипулятор; 3 - поворотная плита; 4 - мостовой кран; 5 - нагревательные печи
	Рис. 4. Парогидравлический пресс с манипулятором, поворотной плитой, шаржир-машиной, мостовым краном: 1 - ковочный пресс; 2 - манипулятор; 3 - поворотная плита, стол; 4 - шаржир-машина; 5 - мостовой кран; 6 - нагревательные печи

НОРМАТИВЫ ВРЕМЕНИ НА КОВКУ НА МОЛОТАХ

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ К НЕПОЛНОМУ ШТУЧНОМУ ВРЕМЕНИ В ЗАВИСИМОСТИ ОТ МАРКИ СТАЛЕЙ И СПЛАВОВ				Ковка на молотах
				Карта 1
Группа сталей и сплавов
I	II	III	IV	V	VI
Ст 3	40Г	40ХН	9Х	Р9	Х23Н18
Ст 4	50Г, 65Г	45ХН	9Х2	Р18	ЭИ395
Ст 5	50	50ХН	9ХФ	Х17Н2	ЭИ405
15	30Х	60ХН	9Х2В	Х18Н9Т	ЭИ415
20	40Х	30ХНЗ	9Х2МФ	Х18Н12Т	ХН77ТЮР
25	45Х	20ХНЗА	ХВГ	4Х12Н8Г8МФБ	(ЭИ437Б)
30	50Х	12ХНЗА	5ХВГ	(ЭИ481)	ХН35ВТ
35	40Н	12Х2Н4	5ХНВ	3Х19Н9МВБТ	(ЭИ612)
40	0ХМ	15Х5МФ	38ХМЮА	(ЭИ572)	ХН35ВТР
45	12ХМ	18ХНВА	Х18Н9	Х14Г14Н3Т	(ЭИ725)
15М	35ХМ	38ХНВА	Медь	Армко-железо	Никель
20М	20ХФ	20Х2НЧА		Монель
15Х	15ХГ	30ХГСНА		Бронза
20Х	38ХС	34Х2Н3М
У7	40ХГ	40ХНМ
У8	35ХГ2	45ХНВФА
У10	12ХН2	30ХГС
15Г	20ХН	5ХНВ
20Г	15НМ	ШХ15
30Г	35СГ	Латунь и алюминиевые сплавы
Автоматные стали	18Г2С
	30ХГТ, 18ХГТ
	20ХГС
	30ХГСА
	30ХГН
	38ХСН
	25ХГС
	34ХНМ
	34ХНВ
	38ХА
	7Х13, 2Х13,
	Х12
	3Х13
	60ХЗГ
	8Н88
	Немагнитная сталь
ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ
1,0	1,1	1,15	1,3	1,4	1,6

ПОДГОТОВИТЕЛЬНО-ЗАКЛЮЧИТЕЛЬНОЕ ВРЕМЯ		Ковка на молотах и прессах
		Карта 2, лист 1
I. На получение задания и инструктаж
Содержание работы
Получить производственное задание, инструктаж от мастера; ознакомиться с работой; подготовить инструмент, набрать клеймо; сдать партию одинаковых поковок (сменное задание)
Группа сложности работы
I	II	III
простая	средняя	сложная
Время, мин.
3	5	7

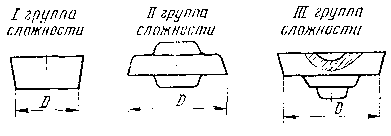

Характеристика групп сложности

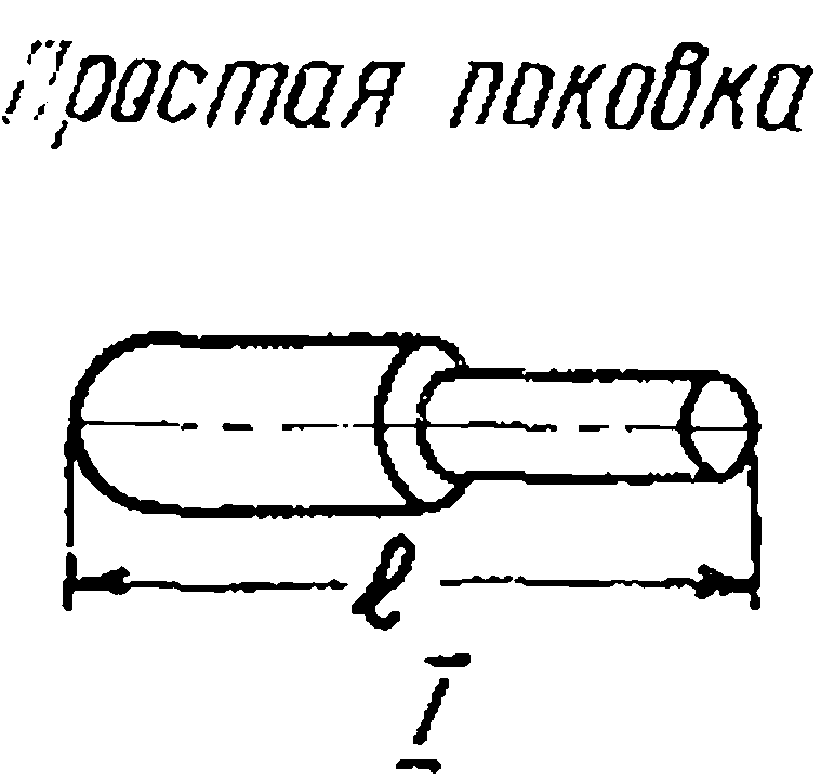

I группа - гладкие валы, шпонки, диски глухие, диски с отверстием, кубики, шестигранники, скобы, цапфы для опок, кузнечный инструмент (кувалды, пробойники, раскатки, обсечка, топоры, гладилки, обжилки);

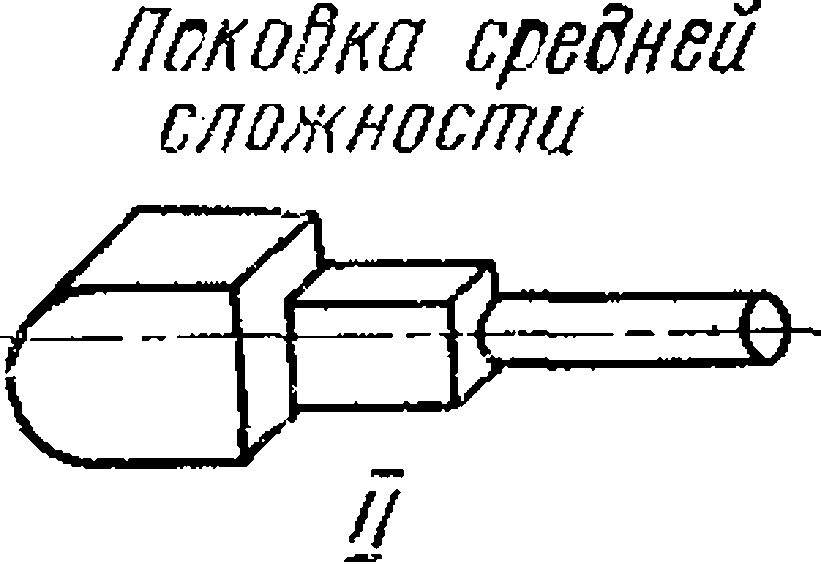

II группа - поковки с фланцем, буртом, уступами, втулки (изготовленные протяжкой), анкерные болты, штанги и тяги с головками, болты с шестигранной и квадратной головкой, шестигранные гайки, рамы, траверсы, приставные кривошипы, кузнечные клещи, кузнечный инструмент - обжимки подкладные;

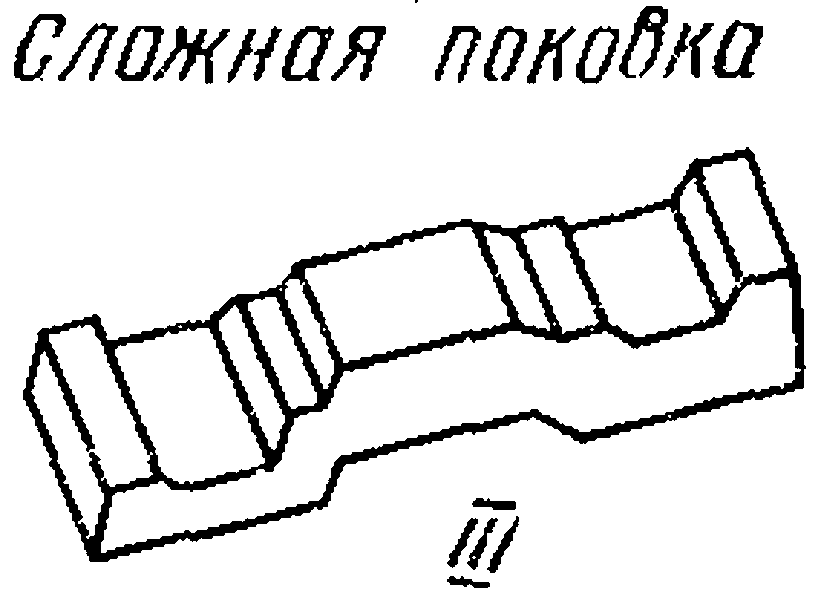

III группа - коленчатые валы, втулки с уступами, кольца (изготовленные раскаткой), серьги, рычаги, хомуты_; крюки однорогие, крюки двурогие.

II. При настройке молотов

N позиции	Содержание работы	Масса падающих частей молота, т
		0,75	1,0	2,0	3,0	5,0
		Время, мин.
Перестановка верхнего бойка или штампа
1	Выбить клин	2,0	3,0	3,0	3,5	3,5
2	Убрать боек	1,5	2,0	2,5	3,0	3,5
3	Поставить другой боек	1,5	2,0	2,5	3,5	3,5
4	Забрать клин (установка и крепление)	1,5	2,0	2,0	2,5	3,0
	Итого	6,5	9,0	10,0	12,0	13,5
Перестановка нижнего бойка или штампа
5	Выбить клин	1,0	1,5	1,8	2,0	2,5
6	Убрать боек	1,0	1,5	1,8	2,0	2,5
7	Поставить другой боек	1,5	2,0	2,5	3,0	3,5
8	Забить клин (установка и крепление)	1,0	1,5	1,5	2,0	3,5
	Итого	4,5	6,5	7,6	9,0	11,0

ПОДГОТОВИТЕЛЬНО-ЗАКЛЮЧИТЕЛЬНОЕ ВРЕМЯ			Ковка на молотах и прессах
ПОДГОТОВИТЕЛЬНО-ЗАКЛЮЧИТЕЛЬНОЕ ВРЕМЯ			Карта 2, лист 2
N позиции	Содержание работы	Масса падающих частей молота, т
		0,75	1,0	2,0	3,0	5,0
		Время, мин.
Перестановка на нижних бойках сменных вырезных надставок
9	Снять с нижнего бойка сменную надставку и отвести в сторону	-	-	1,0	1,5	2,0
10	Установить на нижний боек сменную надставку	-	-	2,0	2,5	3,0
	Итого	-	-	3,0	4,0	5,0
	Индекс	а	б	в	г	д

Примечания:

1. В нормативах предусмотрена установка бойков и надставок, предварительно подогретых.

2. Время на указанные работы дано с учетом подачи и уборки бойков и штампов на расстояние до 10 м.

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ К НЕПОЛНОМУ ШТУЧНОМУ ВРЕМЕНИ НА ПРОТЯЖКУ ЗАГОТОВОК	Ковка на молотах
	Карта 3

Нормативы времени на протяжку заготовок рассчитаны с учетом следующих условий.

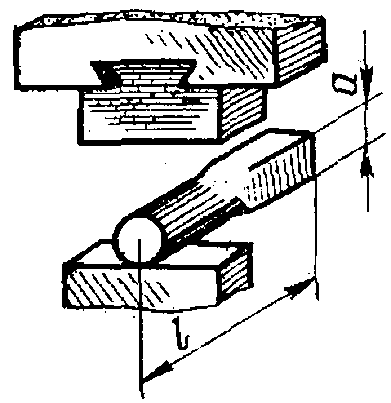

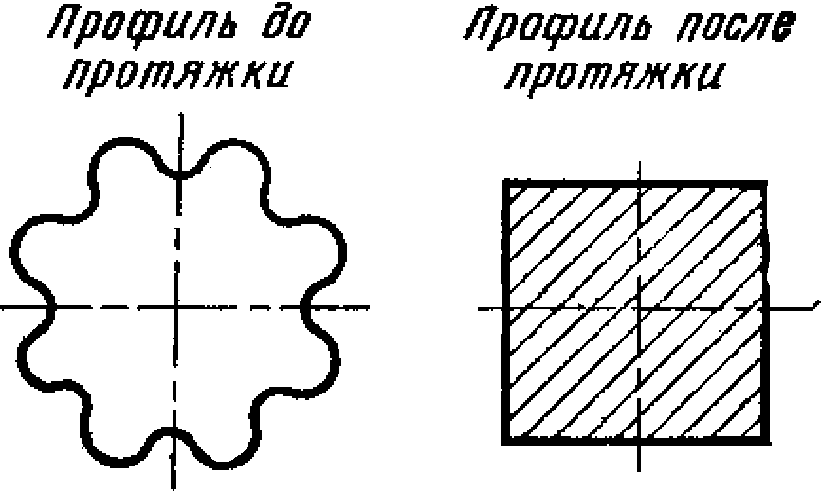

1. Протяжка металла производится на плоских бойках; при протяжке металла круглого сечения в вырезных бойках время следует применять с коэффициентом 0,55.

2. Время на протяжку слитков в картах 2 - 5 рассчитано на слиток.

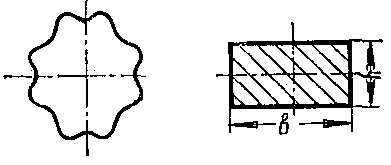

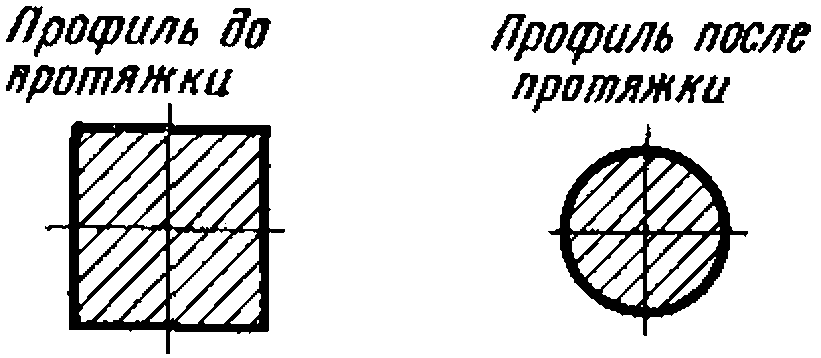

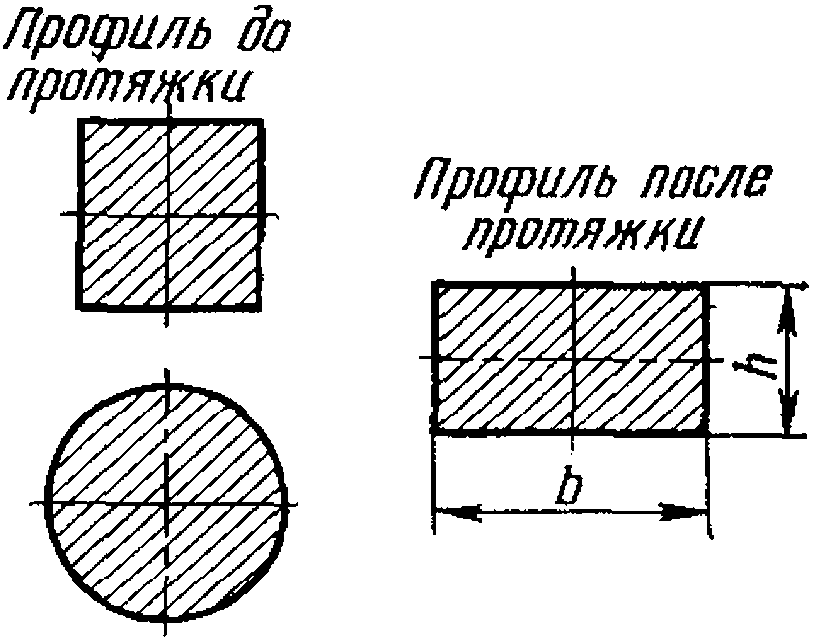

3. При протяжке заготовок с начального прямоугольного сечения время следует брать таким же, как для равновеликого квадратного сечения.

4. Время на протяжку заготовок в картах 8 - 17 рассчитано на 1 м длины протянутого металла.

5. В картах 8 - 17 предусмотрена точная протяжка по размеру; при грубой протяжке без проверки размеров время на протяжку следует брать с коэффициентом 0,8.

6. При протяжке на конус время следует определять по среднему сечению конуса, умножая его на коэффициент 1,25.

7. При протяжке между заплечиками время следует применять с коэффициентом 1,2, а при расстоянии между заплечиками менее ширины бойка - с коэффициентом 1,7.

8. При протяжке заготовок на длину более или менее 1 м время, приведенное в картах 8 - 17, необходимо умножать на соответствующие поправочные коэффициенты:

При ковке без манипулятора

Длина, м	0,1	0,2	0,3	0,5	0,7	1,0	1,2	1,4	1,6	1,8	2,0
Коэффициент	0,25	0,4	0,5	0,7	0,9	1,0	1,2	1,3	1,4	1,6	1,8
Длина, м	2,2	2,4	2,6	2,8	3,0	3,2	3,4	3,6	3,9	4,2	4,5
Коэффициент	2,0	2,2	2,3	2,5	2,7	2,9	3,1	3,3	3,7	4,0	4,4
Длина, м	4,8	5,1	5,4	5,7	6,0	6,3	6,6	6,9	7,2	7,5	7,8	8,0
Коэффициент	4,8	5,2	5,5	5,9	6,3	6,7	7,2	7,6	8,1	8,6	9,1	9,5

При ковке с манипулятором

Длина, м	0,3	0,5	0,7	1,0	1,2	1,4	1,6	1,8	2,0	2,2	2,4
Коэффициент	0,5	0,7	0,9	1,0	1,2	1,3	1,4	1,6	1,8	2,0	2,2
Длина, м	2,6	2,8	3,0	3,2	3,4	3,6	3,9	4,2	4,5	4,8	5,1
Коэффициент	2,3	2,5	2,7	2,9	3,1	3,3	3,6	4,0	4,3	4,6	5,0
Длина, м	5,4	5,7	6,0	6,3	6,6	-	-	-	-	-	-	-
Коэффициент	5,3	5,6	6,0	6,4	6,7	-	-	-	-	-	-	-

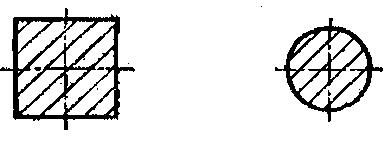

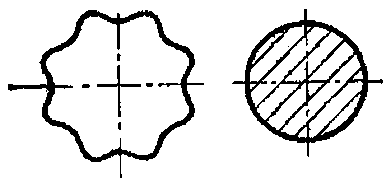

ПРОТЯЖКА СЛИТКОВ НА КРУГЛОЕ СЕЧЕНИЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА											Ковка на молотах
											Карта 4

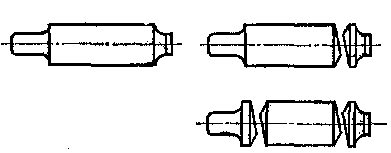

Содержание работы Захватить слиток манипулятором; протянуть часть слитка на нужный размер; отрубить поддон; повернуть слиток другим концом, проковать второй конец слитка; отрубить прибыль; отвести манипулятор
Номер позиции	Масса слитка Q, кг	Конечный диаметр протянутого слитка d, мм, до
		100	110	125	140	160	180	200	225	250	280	320	360	400
		Время на слиток, мин.
1	400	7,78	7,08	6,25	5,59	4,91	4,37	-	-	-	-	-	-	-
2	500	9,19	8,37	7,39	6,61	5,80	5,17	-	-	-	-	-	-	-
3	600	10,5	9,60	8,47	7,58	6,65	5,92	5,34	-	-	-	-	-	-
4	700	11,8	10,8	9,51	8,51	7,50	6,65	6,00	5,34	-	-	-	-	-
5	800	13,1	11,9	10,5	9,40	8,25	7,35	6,63	5,91	5,33	-	-	-	-
6	1000	15,5	14,1	12,4	11,1	9,75	8,69	7,84	6,98	6,30	-	-	-	-
7	1200	-	16,1	14,24	12,7	11,2	9,96	8,99	8,01	7,22	6,46	5,67	-	-
8	1400	-	-	16,0	14,3	12,6	11,2	10,1	8,99	8,11	7,25	6,36	5,67	-
9	1600	-	-	17,7	15,8	13,9	12,4	11,1	9,93	8,96	8,02	7,04	6,27	5,65
10	1800	-	-	19,3	17,3	15,2	13,5	12,2	10,9	9,79	8,75	7,69	6,85	6,18
11	2150	-	-	-	19,7	17,3	15,4	13,9	12,4	11,2	10,0	8,78	7,82	7,06
12	2500	-	-	-	22,1	19,4	17,3	15,6	13,9	12,5	11,2	9,83	8,76	7,90
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н

T = 7,93 d^-0,98 · Q^0,75

Примечание. Протяжка слитка производится в нижнем вырезном бойке и в верхнем плоском.

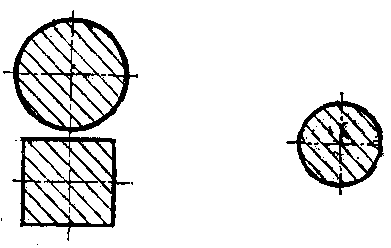

ПРОТЯЖКА СЛИТКОВ НА КРУГЛОЕ СЕЧЕНИЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА								Ковка на молотах
								Карта 5
Содержание работы Протянуть часть слитка на нужный размер; отрубить поддон; повернуть слиток другим концом; проковать второй конец слитка; отрубить прибыль
N позиции	Масса слитка Q, кг, до	Конечный диаметр протянутого слитка d, мм, до
		60	80	100		110		125		140		160	180
		Время на слиток, мин.
1	100	6,06	4,57	3,68		3,35		2,95		-		-	-
2	150	8,22	6,20	4,98		4,54		4,00		-		-	-
3	200	-	7,69	6,18		5,63		4,97		4,44		-	-
4	300	-	10,4	8,38		7,63		6,73		6,02		5,28	-
5	400	-	12,9	10,4		9,47		8,35		7,47		6,56	5,84
6	500	-	15,3	12,3		11,2		9,86		8,84		7,75	6,91
7	600	-	-	14,1		12,8		11,3		10,1		8,89	7,92
8	700¹	-	-	15,8		14,4		12,7		11,4		9,98	8,89
9	800	-	-	17,5		15,9		14,0		12,6		11,0	9,83
10	1000	-	-	20,7		18,8		16,6		14,9		13,0	11,6
11	1200	-	-	-		21,6		19,0		17,0		14,9	13,3
12	1400	-	-	-		-		21,4		19,1		16,8	14,9
13	1600	-	-	-		-		23,6		21,1		18,5	16,5
14	1800	-	-	-		-		25,8		23,1		20,3	18,0
15	2150	-	-	-		-		-		26,4		23,1	20,6
	Индекс	а	б	в		г		д		е		ж	з
N позиции	Масса слитка Q, кг, до	Конечный диаметр протянутого слитка d, мм, до
		200	225		250		280		320		360		400
		Время на слиток, мин.
1	100	-	-		-		-		-		-		-
2	150	-	-		-		-		-		-		-
3	200	-	-		-		-		-		-		-
4	300	-	-		-		-		-		-		-
5	400	-	-		-		-		-		-		-
6	500	-	-		-		-		-		-		-
7	600	7,14	-		-		-		-		-		-
8	700	8,02	7,14		-		-		-		-		-
9	800	8,86	7,89		7,12		-		-		-		-
10	1000	10,5	9,33		8,42		-		-		-		-
11	1200	12,0	10,7		9,65		8,64		-		-		-
12	1400	13,5	12,0		10,8		9,70		8,50		7,58		-
13	1600	14,9	13,3		12,0		10,7		9,40		8,38		7,56
14		16,3	14,5		13,1		11,7		10,3		9,15		0,25
15	2150	18,6	16,6		14,9		13,4		11,7		10,5		9,43
	Индекс	и	к		л		м		н		о		п

T = 10,6 d^-0,98 · Q^0,75

Примечание. Протяжка слитка производится в нижнем вырезном бойке и верхнем плоском.

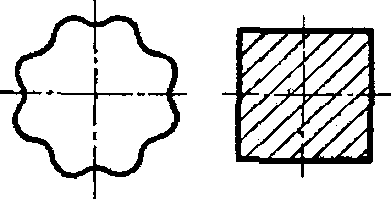

ПРОТЯЖКА СЛИТКОВ НА КВАДРАТНОЕ СЕЧЕНИЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА									Ковка на молотах
									Карта 6
Содержание работы Захватить слиток манипулятором; протянуть часть слитка на нужный размер; отрубить поддон; повернуть слиток другим концом; проковать второй конец слитка; отрубить прибыль; отвести манипулятор
N позиции	Масса слитка Q, кг, до	Конечная сторона квадрата b, мм, до
		100	по.	125	140	160	180	200	225	250	280	320	360	400
		Время на слиток, мин.
1	400	8,55	7,79	6,87	6,15	-	-	-	-	-	-	-	-	-
2	500	10,1	9,21	8,12	7,27	6,38	5,68	-	-	-	-	-	-	-
3	600	11,6	10,6	9,31	8,33	7,31	6,52	5,87	-	-	-	-	-	-
4	700	13,0	11,8	10,5	9,35	8,20	7,31	6,59	5,88	-	-	-	-	-
5	800	14,4	13,1	11,6	10,3	9,07	8,08	7,29	6,50	5,86	-	-	-	-
6	1000	17,0	15,5	13,7	12,2	10,7	9,56	8,62	7,68	6,93	-	-	-	-
7	1200	-	17,8	15,7	14,0	12,3	10,9	9,88	8,80	7,94	7,11	6,23	-	-
8	1400	-	-	17,6	15,7	13,8	12,3	11,1	9,88	8,92	7,98	7,00	6,23	-
9	1600	-	-	19,4	17,4	15,3	13,6	12,3	10,9	9,85	8,82	7,74	6,89	6,22
10	1800	-	-	21,2	19,0	16,7	14,8	13,4	11,9	10,8	9,63	8,45	7,53	6,79
11	2150	-	-	-	21,7	19,0	17,0	15,3	13,6	12,3	11,0	9,66	8,60	7,76
12	2500	-	-	-	24,3	21,3	19,0	17,1	15,3	13,8	12,3	10,8	9,63	8,69
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н

T = 8,72 b^-0,98 · Q^0,75

ПРОТЯЖКА СЛИТКОВ НА КВАДРАТНОЕ СЕЧЕНИЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА							Ковка на молотах
							Карта 7
Содержание работы Протянуть часть слитка на нужный размер; отрубить поддон; повернуть слиток другим концом; проковать второй конец слитка; отрубить прибыль
N позиции	Масса слитка Q, кг, до	Конечная сторона квадрата b, мм, до
		60	70	80	90	100	110	125	140	160
		Время на слиток, мин.
1	100	6,64	5,70	4,96	4,46	4,02	3,66	3,23	-	-
2	150	8,99	7,69	6,78	6,04	5,45	4,96	4,38	-	-
3	200	-	9,59	8,42	7,50	6,76	6,16	5,44	4,86	-
4	300	-	13,0	11,4	10,2	9,17	8,35	7,37	6,59	5,78
5	400	-	-	14,2	12,6	11,4	10,4	9,14	8,18	7,18
6	500	-	-	16,7	14,9	13,4	12,2	10,8	9,67	8,48
7	600	-	-	-	17,1	15,4	14,0	12,4	11,1	9,73
8	700	-	-	-	19,2	17,3	15,8	13,9	12,4	10,9
9	800	-	-	-	-	19,1	17,4	15,4	13,8	12,1
10	1000	-	-	-	-	22,6	20,6	18,2	16,3	14,3
11	1200	-	-	-	-	-	23,6	20,8	18,6	16,4
12	1400	-	-	-	-	-	-	23,4	20,9	18,4
13	1600	-	-	-	-	-	-	25,9	23,1	20,3
14	1800	-	-	-	-	-	-	28,2	25,3	22,2
15	2150	-	-	-	-	-	-	-	28,9	25,3
	Индекс	а	б	в	г	д	е	ж	з	и

N позиции	Масса слитка Q, кг, до	Конечная сторона квадрата b, мм, до
		180	200	225	250	280	320	360	400
		Время на слиток, мин.
1	100	-	-	-	-	-	-	-	-
2	150	-	-	-	-	-	-	-	-
3	200	-	-	-	-	-	-	-	-
4	300	-	-	-	-	-	-	-	-
5	400	6,39	-	-	-	-	-	-	-
6	500	7,56	-	-	-	-	-	-	-
7	600	8,67	7,82	-	-	-	-	-	-
8	700	9,73	8,77	7,82	-	-	-	-	-
9	800	10,7	9,70	8,64	7,79	-	-	-	-
10	1000	12,7	11,5	10,2	9,21	-	-	-	-
11	1200	14,6	13,1	11,7	10,6	9,45	8,29	-	-
12	1400	16,4	14,8	13,1	11,9	10,6	9,31	8,28	-
13	1600	18,1	16,3	14,5	13,1	11,7	10,3	9,17	8,27
14	1800	19,8	17,8	15,9	14,3	12,8	11,2	10,0	9,03
15	2150	22,6	20,4	18,1	16,4	14,6	12,8	11,4	10,3
	Индекс	к	л	м	н	о	п	р	с

T = 11,6b^-0,98 · Q^0,75

ПРОТЯЖКА ЗАГОТОВКИ С КРУГЛОГО СЕЧЕНИЯ НА КРУГЛОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА									Ковка на молотах
									Карта 8
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки при помощи манипулятора
N позиции	Конечный диаметр протянутой заготовки d, мм, до	Начальный диаметр заготовки D, мм, до
		80	100	125	140	160	180	200	225	250	280	320	360	400
		Время, мин. на 1 м
1	60	1,43	1,62	1,84	1,96	2,11	2,26	2,39	2,56	2,71	2,89	3,12	-	-
2	80	-	1,49	1,69	1,80	1,94	2,08	2,20	2,35	2,50	2,66	2,87	3,06	-
3	100	-	-	1,59	1,69	1,82	1,95	2,07	2,20	2,34	2,49	2,69	2,87	3,04
4	125	-	-	-	1,58	1,71	1,82	1,94	2,07	2,19	2,34	2,52	2,69	3,46
5	160	-	-	-	-	-	1,70	1,80	1,92	2,04	2,18	2,34	2,50	2,66
6	200	-	-	-	-	-	-	-	1,80	1,91	2,04	2,20	2,35	2,49
7	250	-	-	-	-	-	-	-	-	-	1,91	2,06	2,20	2,33
8	280	-	-	-	-	-	-	-	-	-	-	2,00	2,13	2,26
9	320	-	-	-	-	-	-	-	-	-	-	-	2,05	2,17
10	360	-	-	-	-	-	-	-	-	-	-	-	-	2,10
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н

T = 0,404 D^0,56 · d^-0,29

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 3.

ПРОТЯЖКА ЗАГОТОВКИ С КРУГЛОГО СЕЧЕНИЯ НА КРУГЛОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА							Ковка на молотах
							Карта 9
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки
N позиции	Конечный диаметр протянутой заготовки d, мм, до	Начальный диаметр заготовки D, мм, до
		30	40	50	60	80	100	125	140	160
		Время, мин. на 1 м
1	20	2,11	2,48	2,81	3,12	3,66	-	-	-	-
2	30	-	2,21	2,50	2,77	3,25	3,69	4,18	-	-
3	40	-	-	2,30	2,55	2,99	3,39	3,84	4,09	4,41
4	50	-	-	-	2,39	2,81	3,18	3,60	3,84	4,14
5	60	-	-	-	-	2,66	3,02	3,42	3,64	3,92
6	80	-	-	-	-	-	2,77	3,14	3,35	3,61
7	100	-	-	-	-	-	-	2,95	3,14	3,38
8	125	-	-	-	-	-	-	-	2,94	3,17
9	160	-	-	-	-	-	-	-	-	-
10	200	-	-	-	-	-	-	^-	-	-
11	250	-	-	-	-	-	-	-	-	-
12	280	-	-	-	-	-	-	-	-	-
13	320	-	-	-	-	-	-	-	-	-
14	360	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и

N позиции	Конечный диаметр протянутой заготовки d, мм, до	Начальный диаметр заготовки D, мм, до
		180	200	225	250	280	320	360	400
		Время, мин. на 1 м
1	20	-	-	-	-	-	-	-	-
2	30	-	-	-	-	-	-	-	-
3	40	-	-	-	-	-	-	-	-
4	50	-	-	-	-	-	-	-	-
5	60	4,19	4,45	4,75	-	-	-	-	-
6	80	3,86	4,09	4,37	-	-	-	-	-
7	100	3,61	3,83	4,10	4,34	4,63	-	-	-
8	125	3,39	3,59	3,84	4,07	4,34	4,67	4,99	-
9	160	3,15	3,35	3,57	3,79	4,04	4,35	4,65	4,93
10	200	-	-	3,35	3,55	3,79	4,08	4,36	4,62
11	250	-	-	-	-	3,55	3,82	4,08	4,33
12	280	-	-	-	-	-	3,70	3,95	4,19
13	320	-	-	-	-	-	-	3,80	4,03
14	360	-	-	-	-	-	-	-	3,90
	Индекс	к	л	м	н	о	п	р	с

T = 0,75 D^0,56 · d^-0,29

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 3.

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО СЕЧЕНИЯ НА КРУГЛОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на молотах
						Карта 10
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки при помощи манипулятора
N позиции	Конечный диаметр протянутой заготовки d, мм, до	Начальная сторона квадрата B, мм, до
		80	100	125	140	160	180	200
		Время, мин. на 1 м
1	60	1,29	1,47	1,66	1,77	1,91	2,04	2,16
2	80	-	1,35	1,53	1,63	1,76	1,88	1,99
3	100	-	-	1,43	1,53	1,65	1,76	1,87
4	125	-	-	-	1,43	1,54	1,65	1,75
5	160	-	-	-	-	-	1,53	1,63
6	200	-	-	-	-	-	-	1,53
7	250	-	-	-	-	-	-	-
8	280	-	-	-	-	-	-	-
9	320	-	-	-	-	-	-	-
10	360	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж

N позиции	Конечный диаметр протянутой заготовки d, мм, до	Начальная сторона квадрата B, мм, до
		225	250	280	320	360	400
		Время, мин. на 1 м
1	60	2,31	2,45	2,61	2,82	-	-
2	80	2,13	2,26	2,40	2,59	2,76	-
3	100	1,99	2,11	2,25	2,43 -	2,59	2,75
4	125	1,87	1,98	2,11	2,27	2,43	2,58
5	160	1,74	1,84	1,96	2,12	2,26	2,40
6	200	1,63	1,73	1,84	1,98	2,12	2,25
7	250	-	-	1,73	1,86	1,99	2,11
8	280	-	-	-	1,80	1,92	2,04
9	320	-	-	-	-	1,85	1,96
10	360	-	-	-	-	-	1,90
	Индекс	з	и	к	л	м	н

T = 0,365 B^0,56 · d^-0,29

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 3.

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО СЕЧЕНИЯ НА КРУГЛОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА							Ковка на молотах
							Карта 11
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки
N позиции	Конечный диаметр протянутой заготовки d, мм, до	Начальная сторона квадрата B, мм, до
		30	40	50	60	80	100	125	140	160
		Время, мин. на 1 м
1	20	1,92	2,25	2,55	2,82	3,32	3,76	-	-	-
2	30	-	2,00	2,27	2,51	2,95	3,34	3,79	-	-
3	40	-	-	2,08	2,31	2,71	3,07	3,48	3,71	-
4	50	-	-	-	2,16	2,54	2,88	3,27	3,48	3,75
5	60	-	-	-	-	2,41	2,73	3,10	3,30	3,56
6	80	-	-	-	-	-	2,51	2,85	3,04	3,27
7	100	-	-	-	-	-	-	2,67	2,85	3,07
8	125	-	-	-	-	-	-	-	2,67	2,87
10	200	-	-	-	-	-	-	-	-	-
11	250	-	-	-	-	-	-	-	-	-
13	320	-	-	-	-	-	-	-	-	-
14	360	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и

N позиции	Конечный диаметр протянутой заготовки d, мм, до	Начальная сторона квадрата B, мм, до
		180	200	225	250	280	320	360	400
		Время, мин. на 1 м
1	20	-	-	-	-	-	-	-	-
2	30	-	-	-	-	-	-	-	-
3	40	-	-	-	-	-	-	-	-
4	50	-	-	-	-	-	-	-	-
5	60	3,80	4,03	-	-	-	-	-	-
6	80	3,49	3,71.	3,96	-	-	-	-	-
7	100	3,28	3,48	3,71	3,94	4,20	-	-	-
8	125	3,07	3,26	3,48	3,69	3,93	4,24	4,53	4,80
9	160	2,86	3,03	3,24	3,44	3,66	3,95	4,21	4,47
10	200	-	-	3,04	3,22	3,43	3,70	3,95	4,19
11	250	-	-	-	-	3,22	3,47	3,70	3,93
12	280	-	-	-	-	-	3,35	3,58	3,80
13	300	-	-	-	-	-	-	3,45	3,66
14	360	-	-	-	-	-	-	-	3,53
	Индекс	к	л	м	н	о	п	р	с

T = 0,68 B^0,56 · d^-0,29

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 3.

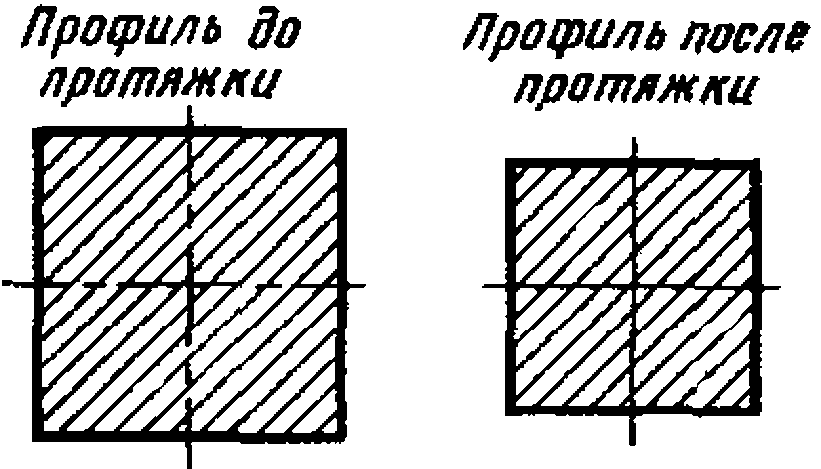

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО СЕЧЕНИЯ НА КВАДРАТНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на молотах
						Карта 12
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки
N позиции	Конечная сторона квадрата b, мм, до	Начальная сторона квадрата B, мм, до
		80	90	100	110	125	140	160	180	200
		Время, мин. на 1 м
1	60	0,78	0,87	0,97	1,08	1,23	1,38	1,59	1,79	2,0
2	80	-	-	0,85	0,95	1,08	1,21	1,39	1,57	1,75
3	100	-	-	-	-	0,973	1,09	1,25	1,42	1,58
4	125	-	-	-	-	-	0,987	1,13	1,28	1,42
5	160	-	-	-	-	-	-	-	1,14	1,27
6	200	-	-	-	-	-	-	-	-	-
7	250	-	-	-	-	-	-	-	-	-
8	280	-	-	-	-	-	-	-	-	-
9	320	-	-	-	-	-	-	-	-	-
10	360	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и

N позиции	Конечная сторона квадрата b, мм, до	Начальная сторона квадрата B, мм, до
		200	225	250	280	320	360	400
		Время, мин. на 1 м
1	60	2,0	-	-	-	-	-	-
2	80	1,75	1,97	-	-	-	-	-
3	100	1,58	1,78	1,98	2,23	2,56	2,89	3,22
4	125	1,42	1,61	1,79	2,01	2,31	2,61	2,91
5	160	1,27	1,44	1,60	1,80	2,06	2,33	2,59
6	200	-	1,30	1,44	1,62	1,86	2,10	2,34
7	250	-	-	-	1,46	1,68	1,90	2,11
8	280	-	-	-	-	1,59	1,80	2,0
9	320	-	-	-	-	-	1,69	1,89
10	360	-	-	-	-	-	-	1,79
	Индекс	к	л	м	н	о	п	р

T = 0,057 B^1,03 · b^-0,46

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 3.

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО СЕЧЕНИЯ НА КВАДРАТНОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА									Ковка на молотах
									Карта 13
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки
N позиции	Конечная сторона квадрата b, мм, до	Начальная сторона квадрата B, мм, до
		30	35	40	45	50	55	60	70	80	90	100	110
		Время, мин. на 1 м
1	20	0,90	1,05	1,21	1,36	1,52	1,68	1,84	2,15	2,47	2,78	3,10	-
2	30	-	0,87	1,0	1,13	1,26	1,39	1,52	1,78	2,05	2,31	2,57	2,84
3	40	-	-	-	0,99	1,11	1,22	1,33	1,56	1,79	2,02	2,26	2,49
4	50	-	-	-	-	-	1,10	1,20	1,41	1,62	1,83	2,04	2,24
5	60	-	-	-	-	-	-	-	1,30	1,49	1,68	1,87	2,06
6	80	-	-	-	-	-	-	-	-	-	1,47	1,64	1,81
7	100	-	-	-	-	-	-	-	-	-	-	-	1,63
8	125	-	-	-	-	-	-	-	-	-	-	-	-
9	160	-	-	-	-	-	-	-	-	-	-	-	-
10	200	-	-	-	-	-	-	-	-	-	-	-	-
11	250	-	-	-	-	-	-	-	-	-	-	-	-
12	280	-	-	-	-	-	-	-	-	-	-	-	-
13	320	-	-	-	-	-	-	-	-	-	-	-	-
14	360	-	-	-	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м

N позиции	Конечная сторона квадрата b, мм, до	Начальная сторона квадрата B, мм, до
		125	140	160	180	200	225	250	280	320	360	400
		Время, мин. на 1 м
1	20	-	-	-	-	-	-	-	-	-	-	-
2	30	3,24	-	-	-	-	-	-	-	-	-	-
3	40	2,84	-	-	-	-	-	-	-	-	-	-
4	50	2,56	2,88	3,30	-	-	-	-	-	-	-	-
5	60	2,35	2,64	3,04	3,42	3,82	-	-	-	-	-	-
6	80	2,06	2,31	2,66	3,00	3,35	3,77	-	-	-	-	-
7	100	1,86	2,08	2,39	2,72	3,02	3,40	3,79	4,21	-	-	-
8	125	-	1,89	2,16	2,45	2,72	3,08	3,40	3,84	4,42	4,99	-
9	160	-	-	-	2,18	2,43	2,75	3,06	3,44	3,94	4,46	4,95
10	200	-	-	-	-	-	2,49	2,75	3,10	3,56	4,02	4,47
11	250	-	-	-	-	-	-	-	2,79	3,21	3,63	4,03
12	280	-	-	-	-	-	-	-	-	3,04	3,44	3,82
13	320	-	-	-	-	-	-	-	-	-	3,23	3,61
14	360	-	-	-	-	-	-	-	-	-	-	3,42
	Индекс	н	о	п	р	с	т	у	ф	х	ц	ч

T = 0,109 B^1,03 · b^-0,46

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 3.

ПРОТЯЖКА ЗАГОТОВКИ С КРУГЛОГО СЕЧЕНИЯ НА КВАДРАТНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА									Ковка на молотах
									Карта 14
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки при помощи манипулятора
N позиции	Конечная сторона квадрата b, мм, до	Начальный диаметр заготовки D, мм, до
		80	100	125	140	160	180	200	225	250	280	320	360	400
		Время, мин. на 1 м
1	60	0,65	0,82	1,04	1,16	1,33	1,51	1,68	-	-	-	-	-	-
2	80	-	0,72	0,91	1,02	1,17	1,32	1,47	1,66	-	-	-	-	-
3	100	-	-	0,82	0,92	1,06	1,19	1,33	1,50	1,67	1,88	2,16	2,43	2,71
4	125	-	-	-	0,83	0,95	1,08	1,20	1,35	1,51	1,69	1,94	2,19	2,45
5	160	-	-	-	-	-	0,96	1,07	1,21	1,35	1,51	1,74	1,36	2,18
6	200	-	-	-	-	-	-	-	1,09	1,21	1,37	1,57	1,77	1,97
7	250	-	-	-	-	-	-	-	-	-	1,23	1,41	1,60	1,78
8	280	-	-	-	-	-	-	-	-	-	-	1,34	1,51	1,69
9	320	-	-	-	-	-	-	-	-	-	-	-	1,42	1,59
10	360	-	-	-	-	-	-	-	-	-	-	-	-	1,50
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н

T = 0,048 D^1,03 · b^-0,46

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 3.

ПРОТЯЖКА ЗАГОТОВКИ С КРУГЛОГО СЕЧЕНИЯ НА КВАДРАТНОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА										Ковка на молотах
										Карта 15
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки
N позиции	Конечная сторона квадрата b, мм, до	Начальный диаметр заготовки D, мм, до
		30	35	40	45	50	55	60	70	80	90	100	110
		Время, мин. на 1 м
1	20	0,75	0,89	1,02	1,15	1,28	1,42	1,55	1,81	2,08	2,35	2,62	2,80
2	30	-	-	0,85	0,96	1,06	1,17	1,28	1,51	1,73	1,95	2,17	2,40
3	40	-	-	-	-	0,93	1,03	1,13	1,32	1,51	1,72	1,90	2,10
4	50	-	-	-	-	-	-	1,02	1,19	1,37	1,54	1,72	1,89
5	60	-	-	-	-	-	-	-	-	1,26	1,42	1,58	1,74
6	80	-	-	-	-	-	-	-	-	-	-	1,38	1,53
7	100	-	-	-	-	-	-	-	-	-	-	-	-
8	125	-	-	-	-	-	-	-	-	-	-	-	-
9	160	-	-	-	-	-	-	-	-	-	-	-	-
10	200	-	-	-	-	-	-	-	-	-	-	-	-
11	250	-	-	-	-	-	-	-	-	-	-	-	-
12	280	-	-	-	-	-	-	-	-	-	-	-	-
13	320	-	-	-	-	-	-	-	-	-	-	-	-
14	360	-	-	-	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м

N позиции	Конечная сторона квадрата b, мм, до	Начальный диаметр заготовки D, мм, до
		125	140	160	180	200	225	250	280	320	360	400
		Время, мин. на 1 м
1	20	-	-	-	-	-	-	-	-	-	-	-
2	30	2,73	-	-	-	-	-	-	-	-	-	-
3	40	2,39	2,69	-	-	-	-	-.	-	-	-	-
4	50	2,16	2,43	2,79	-	-	-	-	-	-	-	-
5	60	1,98	2,23	2,56	2,89	3,22	-	-	-	-	-	-
6	80	1,74	1,96	2,24	2,53	2,82	3,19	-	-	-	-	-
7	100	1,57	1,76	2,02	2,28	2,55	2,87	3,20	3,60	-	-	-
8	125	-	1,59	1,83	2,06	2,30	2,59	2,89	3,25	3,73	4,21	-
9	160	-	-	-	1,84	2,05	2,32	2,58	2,90	3,33	3,76	4,19
10	200	-	-	-	-	-	2,09	2,33	2,62	3,00	3,39	3,78
11	250	-	-	-	-	-	-	-	2,36	2,71	3,06	3,41
12	280	-	-	-	-	-	-	-	-	2,57	2,90	3,24
13	320	-	-	-	-	-	-	-	-	-	2,70	3,04
14	360	-	-	-	-	-	-	-	-	-	-	2,88
	Индекс	н	о	п	р	с	т	у	ф	ц	х	ч

T = 0,092 D^1,03 · b^-0,46

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 3.

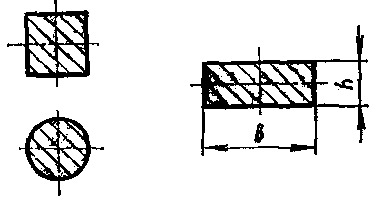

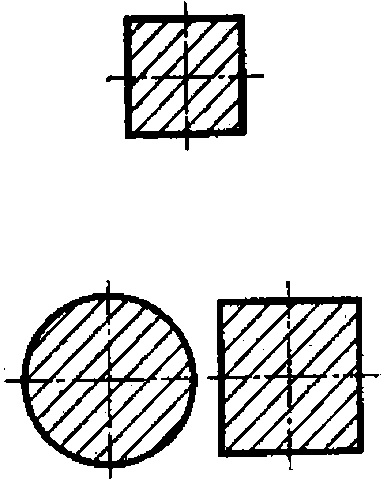

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на молотах
						Карта 16
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки при помощи манипулятора
N позиции	Конечная высота протянутой заготовки h, мм, до	Конечная ширина протянутой заготовки b, мм, до	Начальная сторона квадрата B, мм, до
			160	180	200	225	250	300	350
			Начальный диаметр заготовки, мм, до
			180	200	225	250	280	340	390
			Время, мин. на 1 м
1	130	160	1,71	1,84	1,97	2,13	2,28	2,57	-
2		250	-	-	2,06	2,22	2,37	2,67	-
3		400	-	-	-	2,50	2,69	3,04	3,37
4	145	160	1,63	1,75	1,88	2,00	2,18	-	-
5		250	-	-	2,03	2,20	2,36	2,67	-
6		400	-	-	-	-	2,54	2,86	3,17
7	160	200	-	1,75	1,88	2,03	2,17	2,45	-
8		250	-	-	1,95	2,11	2,26	2,55	-
9		400	-	-	-	-	2,46	2,78	3,07
10	180	200	-	-	1,73	1,93	2,07	2,33	2,58
11		250	-	-	1,85	2,01	2,15	2,43	2,69
12		400	-	-	-	-	2,16	2,64	2,93
13	200	300	-	-	-	1,98	2,12	2,40	2,65
14	200	400	-	-	-	-	2,24	2,52	2,79
	Индекс		а	б	в	г	д	е	ж

T = 0,194 B^0,66 · b^0,8 · h^-0,43

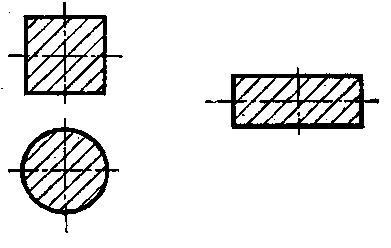

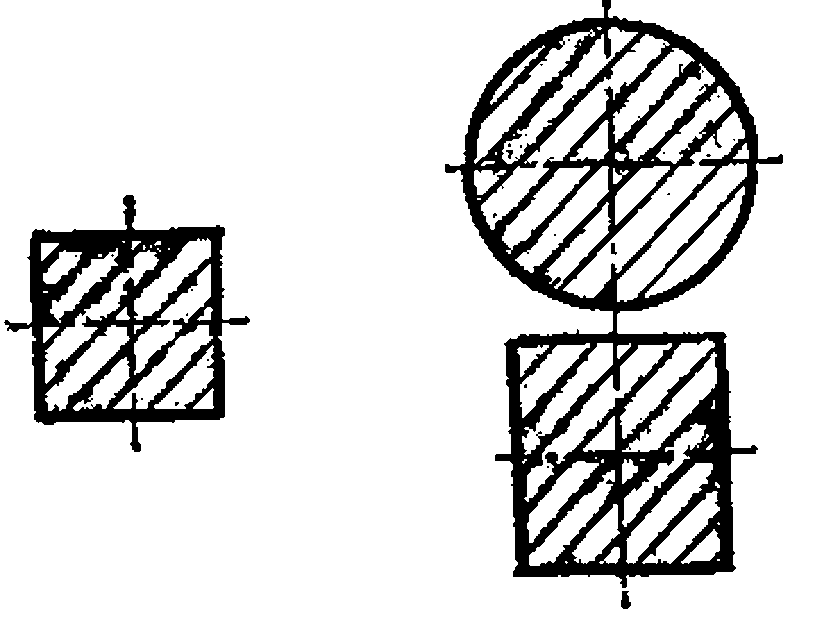

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА							Ковка на молотах
							Карта 17, лист 1
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки
N позиции	Конечная высота протянутой заготовки h, мм, до	Конечная ширина протянутой заготовки b, мм, до	Начальная сторона квадрата B, мм, до
			25	30	40	50	60	80	100	120
			Начальный диаметр заготовки D, мм, до
			30	35	50	60	70	90	110	135
			Время, мин. на 1 м
1	15	20.	1,66	1,87	2,26	2,61	-	-	-	-
2		25	1,72	1,94	2,35	2,72	-	-	-	-
3		30	1,78	2,01	2,43	2,81	3,18	3,84	-	-
4	20	40	-	-	2,26	2,62	2,95	3,57	4,14	-
5		60	-	-	2,43	2,82	3,18	3,84	4,45	4,67
6		100	-	-	-	-	3,49	4,21	4,88	5,02
7		160	-	-	-	-	-	4,59	5,31	5,99
8	40	60	-	-	-	-	2,36	2,85	3,31	3,73
9		100	-	-	-	-	-	3,13	3,62	4,09
10		160	-	-	-	-	-	3,40	3,94	4,45
11		250	-	-	-	-	-	-	-	4,82
12	60	100	-	-	-	-	-	2,63	3,04	3,43
13		160	-	-	-	-	-	2,86	3,31	3,74
14		250	-	-	-	-	-	-	-	-
	Индекс		а	б	в	г	д	е	ж	з

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА						Ковка на молотах
						Карта 17, лист 2
N позиции	Конечная высота протянутой заготовки h, мм до	Конечная ширина протянутой заготовки b, мм, до	Начальная сторона квадрата B, мм, до
			140	160	180	200	225	250	300
			Начальный диаметр заготовки D, мм, до
			160	180	200	225	250	280	340
			Время, мин. на 1 м
1	15	20	-	-	-	-	-	-	-
2		25	-	-	-	-	-	-	-
3		30	-	-	-	-	-	-	-
4	20	40	-	-	-	-	-	-	-
5		60	-	-	-	-	-	-	-
6		100	6,10	6,66	-	-	-	-	-
7		160	6,64	7,25	7,83	8,40	-	-	-
8	40	60	4,13	4,51	4,87	5,22	-	-	-
9		100	4,53	4,94	5,34	5,73	-	-	-
10		160	4,93	5,38	5,81	6,23	6,74	7,22	-
11		250	5,34	5,83	6,30	6,75	7,30	7,83	-
12	60	100	3,47	3,79	4,09	4,39	-	-	-
13		160	4,14	4,52	4,88	5,24	5,66	6,07	-
14		250	4,50	4,91	5,31	5,69	6,15	6,60	7,44
	Индекс		з	и	к	л	м	н	о

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА							Ковка на молотах
							Карта 17, лист 3
N позиции	Конечная высота протянутой заготовки h, мм, до	Конечная ширина протянутой заготовки b, мм, до	Начальная сторона квадрата B, мм, до
			25	30	40	50	60	80	100	120
			Начальный диаметр заготовки D, мм, до
			30	35	50	60	70	90	110	135
			Время, мин. на 1 м
15	80	100	-	-	-	-	-	2,32	2,69	3,03
16		160	-	-	-	-	-	-	-	3,30
17		250	-	-	-	-	-	-	-	-
18		400	-	-	-	-	-	-	-	-
19	100	125	-	-	-	-	-	-	-	-
20		160	-	-	-	-	-	-	-	-
21		250	-	-	-	-	-	-	-	-
22		400	-	-	-	-	-	-	-	-
23	110	160	-	-	-	-	-	-	-	-
24		250	-	-	-	-	-	-	-	-
25		400	-	-	-	-	-	-	-	-
26	130	160	-	-	-	-	-	-	-	-
27		250	-	-	-	-	-	-	-	-
28		400	-	-	-	-	-	-	-	-
29	145	160	-	-	-	-	-	-	-	-
30		250	-	-	-	-	-	-	-	-
31		400	-	-	-	-	-	-	-	-
32	160	200	-	-	-	-	-	-	-	-
33		250	-	-	-	-	-	-	-	-
34		400	-	-	-	-	-	-	-	-
	Индекс		а	б	в	г	д	е	ж	з

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА								Ковка на молотах
								Карта 17, лист 4
N позиции	Конечная высота протянутой заготовки h, мм, до	Конечная ширина протянутой заготовки b мм, до	Начальная сторона квадрата B, мм, до
			140	160	180	200	225	250	300	350
			Начальный диаметр заготовки D, мм, до
			160	180	200	225	250	250	340	390
			Время, мин. на 1 м
15	80	100	3,36	3,67	3,97	4,25	-	-	-	-
16		160	3,66	3,99	4,32	4,63	5,00	5,36	-	-
17		250	3,96	4,33	4,68	5,01	5,42	5,81	6,55	-
18		400	4,31	4,71	5,09	5,46	5,90	6,32	7,13	-
19	100	125	3,18	3,47	3,75	4,02	4,34	-	-	-
20		160	3,32	3,63	3,92	4,20	4,54	4,87	-	-
21		250	-	3,93	4,25	4,55	4,92	5,28	5,95	-
22		400	-	-	-	-	5,36	5,74	6,47	7,17
23	110	160	-	3,48	3,76	4,03	4,36	4,67	-	-
24		250	-	3,77	4,08	4,37	4,72	5,07	-	-
25		400	-	-	-	-	5,14	5,51	6,21	6,83
26	130	160	-	3,24	3,50	3,75	4,06	4,35	4,90	-
27		250	-	-	-	4,07	4,40	4,71	5,31	-
28		400	-	-	-	-	4,79	5,13	5,78	6,41
29	145	160	-	3,09	3,34	3,58	3,87	4,15	-	-
30		250	-	-	-	3,88	4,15	4,50	5,07	-
31		400	-	-	-	-	-	4,90	5,52	6,11
32	160	200	-	-	3,33	3,57	3,86	4,14	4,67	-
33		250	-	-	-	3,72	4,02	4,31	4,86	-
34		400	-	-	-	-	-	4,69	5,29	5,86
	Индекс		и	к	л	м	н	о	п	р

N позиции	Конечная высота протянутой заготовки h, мм, до	Конечная ширина протянутой заготовки b мм, до	Начальная сторона квадрата B, мм, до
			25	30	40	50	60	80	100	120	140	160	180	200	225	250	300	350
			Начальный диаметр заготовки D, мм, до
			30	35	50	60	70	90	110	120	160	180	200	225	250	280	340	390
			Время, мин. на 1 м
35	180	200	-	-	-	-	-	-	-	-	-	-	-	3,39	3,67	3,94	4,43	4,92
36		250	-	-	-	-	-	-	-	-	-	-	-	3,54	3,82	4,10	4,62	5,12
37		400	-	-	-	-	-	-	-	-	-	-	-	-	-	4,46	5,03	5,57
38	200	250	-	-	-	-	-	-	-	-	-	-	-	-	3,65	3,92	4,41	4,89
39		300	-	-	-	-	-	-	-	-	-	-	-	-	3,78	4,05	4,56	5,05
40		400	-	-	-	-	-	-	-	-	-	-	-	-	-	4,26	4,80	5,32
	Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п	р

T = 0,37 B^0,66 · b^0,18 · h^-0,43

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 3.

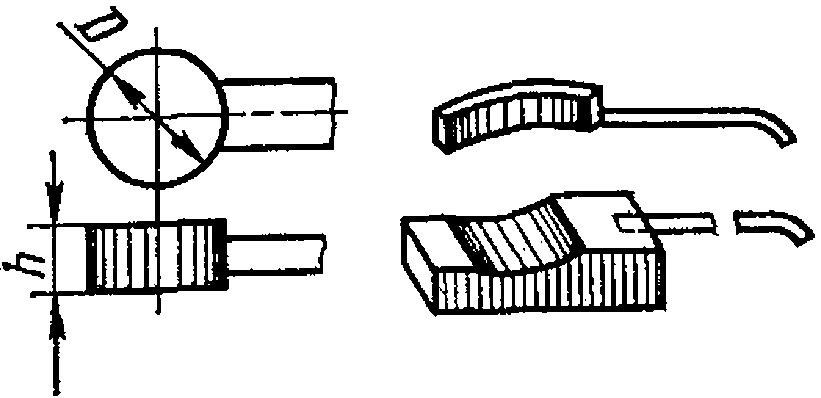

НАДРЕЗКА ШЕЙКИ У КРУГЛОЙ ЗАГОТОВКИ								Ковка на молотах
НАДРЕЗКА ШЕЙКИ У КРУГЛОЙ ЗАГОТОВКИ								Карта 18, лист 1
Содержание работы Взять накладку (отвал); наложить ее на заготовку; надрезать и продавить заготовку, снять накладку (отвал) и положить на место
N позиции	Диаметр заготовки D, мм, до	Диаметр шейки d, мм, до
		30	35	40	45	50	55	60	70	80
		Время, мин.
1	50	0,25	-	-	-	-	-	-	-	-
2	55	0,28	0,25	0,23	0,21	0,20	-	-	-	-
3	60	0,30	0,28	0,25	0,23	0,22	-	-	-	-
4	70	0,35	0,32	0,29	0,27	0,25	-	-	-	-
5	80	0,40	0,37	0,34	0,31	0,29	-	-	-	-
6	90	0,45	0,41	0,38	0,35	0,33	0,31	0,29	0,26	-
7	100	0,50	0,46	0,42	0,39	0,36	0,34	0,32	0,29	0,27
8	110	-	-.	-	-	0,40	0,37	0,35	0,32	0,29
9	125	-	-	-	-	0,45	0,42	0,40	0,36	0,33
10	140	-	-	-	-	0,50	0,47	0,45	0,40	0,37
11	160	-	-	-	-	-	-	-	0,46	0,42
12	180	-	-	-	-	-	-	-	0,52	0,47
13	200	-	-	-	-	-	-	-	0,57	0,52
14	220	-	-	-	-	-	-	-	-	-
15	250	-	-	-	-	-	-	-	-	-
17	320	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и

НАДРЕЗКА ШЕЙКИ У КРУГЛОЙ ЗАГОТОВКИ							Ковка на молотах
НАДРЕЗКА ШЕЙКИ У КРУГЛОЙ ЗАГОТОВКИ							Карта 18, лист 2
N позиции	Диаметр заготовки D, мм, до	Диаметр шейки d, мм, до
		90	100	110	125	140	160	180	200	220
		Время, мин.
1	50	-	-	-	-	-	-	-	-	-
2	55	-	-	-	-	-	-	-	-	-
3	60	-	-	-	-	-	-	-	-	-
4	70	-	-	-	-	-	-	-	-	-
5	80	-	-	-	-	-	-	-	-	-
6	90	-	-	-	-	-	-	-	-	-
7	100	-	-	-	-	-	-	-	-	-
8	110	0,27	-	-	-	-	-	-	-	-
9	125	0,31	-	-	-	-	-	-	-	-
10	140	0,34	-	-	-	-	-	-	-	-
11	160	0,39	0,36	0,34	0,31	-	-	-	-	-
12	180	0,44	0,41	0,38	0,35	0,33	0,30	-	-	-
13	200	0,49	0,45	0,43	0,39	0,36	0,33	0,31	-	-
14	220	0,53	0,50	0,47	0,43	0,40	0,37	0,34	0,32	0,30
15	250	-	-	0,53	0,49	0,45	0,42	0,39	0,36	0,34
16	280	-	-	0,59	0,55	0,51	0,46	0,43	0,40	0,38
17	320	-	-	0,68	0,62	0,58	0,53	0,49	0,46	0,43
	Индекс	к	л	м	н	о	п	р	с	т

T = 0,0504 D^0,98 · d^-0,65

Примечание. В карте дано время на надрезку одного заплечика и при работе без манипулятора. При надрезке каждого последующего заплечика время, приведенное в карте, принимать с коэффициентом 0,8, при работе с манипулятором - с коэффициентом 0,7.

НАДРЕЗКА КВАДРАТНОЙ И ПРЯМОУГОЛЬНОЙ ЗАГОТОВОК					Ковка на молотах
НАДРЕЗКА КВАДРАТНОЙ И ПРЯМОУГОЛЬНОЙ ЗАГОТОВОК					Карта 19, лист 1
Содержание работы Взять накладку (отвал, пруток); наложить ее на заготовку; надрезать заплечики; снять накладку (отвал, пруток) и положить на место
N позиции	Сторона заготовки b, мм, до	Глубина засечки h (h₁), мм, до
		20	25	32	40	50	63
		Время, мин.
1	20	0,08	-	-	-	-	-
2	30	0,09	0,10	0,11	-	-	-
3	40	0,10	0,11	0,13	0,14	-	-
4	60	0,12	0,13	0,15	0,17	0,19	0,21
5	80	0,13	0,15	0,17	0,19	0,21	0,24
6	100	0,14	0,16	0,18	0,20	0,23	0,26
7	125	0,15	0,17	0,20	0,22	0,25	0,28
8	160	0,17	0,19	0,22	0,24	0,27	0,31
9	200	0,18	0,21	0,24	0,26	0,30	0,33
10	250	0,20	0,23	0,26	0,29	0,32	0,36
11	320	-	-	-	0,32	0,35	0,40
12	400	-	-	-	-	-	-
13	500	-	-	-	-	-	-
14	620	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е

НАДРЕЗКА КВАДРАТНОЙ И ПРЯМОУГОЛЬНОЙ ЗАГОТОВОК					Ковка на молотах
НАДРЕЗКА КВАДРАТНОЙ И ПРЯМОУГОЛЬНОЙ ЗАГОТОВОК					Карта 19, лист 2
N позиции	Сторона заготовки b, мм, до	Глубина засечки h (h₁), мм, до
		80	100	110	125	140	160
		Время, мин.
1	20	-	-	-	-	-	-
2	30	-	-	-	-	-	-
3	40	-	-	-	-	-	-
4	60	-	-	-	-	-	-
5	80	0,27	-	-	-	-	-
6	100	0,29	0,33	0,34	-	-	-
7	125	0,32	0,36	0,37	0,40	-	-
8	160	0,35	0,39	0,41	0,44	0,47	0,50
9	200	0,38	0,43	0,45	0,48	0,51	0,54
10	250	0,41	0,46	0,49	0,52	0,55	0,59
11	320	0,45	0,51	0,54	0,57	0,61	0,65
12	400	0,49	0,55	0,58	0,62	0,66	0,71
13	500	0,54	0,60	0,63	0,68	0,72	0,77
14	620	0,58	0,66	0,69	0,74	0,78	0,84
	Индекс	ж	з	и	к	л	м

T = 0,005 h^0,52 · b^0,38

ОТРУБКА ПОКОВОК В РАЗМЕР В ПРОЦЕССЕ КОВКИ КВАДРАТНОГО, ПРЯМОУГОЛЬНОГО, КРУГЛОГО СЕЧЕНИЯ И ОБСЕЧКА ЗАУСЕНЦЕВ										Ковка на молотах
										Карта 20, лист 1
Содержание работы Отмерить заготовку; наложить топор; отрубить конец заготовки; отложить топор на место
N позиции	Высота заготовки h, мм, до	Ширина заготовки a, мм, до
		25	30	40	50	60	80	100	125	160	200	250	320	400
		Время, мин.
1	20	0,13	0,14	0,15	0,17	0,18	0,20	0,21	0,23	0,25	0,27	-	-	-
2	25	0,14	0,15	0,17	0,18	0,19	0,22	0,24	0,25	0,28	0,30	-	-	-
3	30	-	0,16	0,18	0,20	0,21	0,24	0,26	0,28	0,30	0,33	-	-	-
4	40	-	-	0,21	0,22	0,24	0,27	0,29	0,31	0,34	0,37	0,41	0,44	-
5	50	-	-	-	0,25	0,26	0,29	0,32	0,35	0,38	0,41	0,45	0,49	-
6	60	-	-	-	-	0,29	0,32	0,35	0,38	0,41	0,45	0,49	0,53	0,58
7	80	-	-	-	-	-	0,36	0,39	0,43	0,47	0,51	0,55	0,60	0,66
8	100	-	-	-	-	-	-	0,43	0,47	0,51	0,56	0,61	0,67	0,72
9	125	-	-	-	-	-	-	-	0,52	0,57	0,62	0,67	0,74	0,80
10	160	-	-	-	-	-	-	-	-	0,63	0,69	0,75	0,82	0,89
11	200	-	-	-	-	-	-	-	-	-	0,76	0,82	0,90	0,98
12	250	-	-	-	-	-	-	-	-	-	-	0,91	1,00	1,08
13	320	-	-	-	-	-	-	-	-	-	-	-	1,11	1,21
14	400	-	-	-	-	-	-	-	-	-	-	-	-	1,33
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н

T = 0,0104 · a^0,37 · h^0,44

ОТРУБКА ПОКОВОК В РАЗМЕР В ПРОЦЕССЕ КОВКИ КВАДРАТНОГО, ПРЯМОУГОЛЬНОГО, КРУГЛОГО СЕЧЕНИЯ И ОБСЕЧКА ЗАУСЕНЦЕВ																		Ковка на молотах
																		Карта 20, лист 2
Отрубка заготовок круглого сечения
Способ выполнения работы	Диаметр заготовки D, мм, до
	25	28	32	36	40	45	50	55	60	70	80	90	100	110	125	140	160	180	200	225	250	280	320	360	400
	Время, мин.
Без применения манипулятора	0,15	0,16	0,18	0,20	0,21	0,24	0,27	0,28	0,30	0,34	0,37	0,41	0,45	0,49	0,54	0,59	0,66	0,72	0,79	0,87	0,94	1,04	1,15	1,27	1,38
											T = 0,0108D^0,81
С применением манипулятора	0,12	0,13	0,15	0,16	0,18	0,20	0,22	0,23	0,25	0,28	0,32	0,35	0,38	0,41	0,45	0,50	0,55	0,61	0,66	0,73	0,80	0,87	0,97	1,07	1,17
											T = 0,0091D^0,81
Обсечка заусенцев у заготовки
Сторона квадрата, мм, до
90	100		110		125		140			160		180		200		225		250		280		320		360
Диаметр заготовки D, мм, до
100	110		125		140		160			180		200		225		250		280		320		360		400
Время, мин.
0,24	0,26		0,28		0,31		0,34			0,38		0,42		0,45		0,50		0,54		0,59		0,66		0,73

T = 0,0062 D^0,81

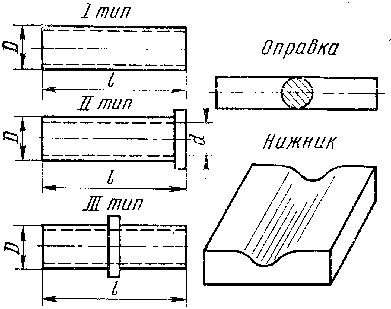

ПРОТЯЖКА ЗАГОТОВКИ В ОБЖИМКЕ							Ковка на молотах
ПРОТЯЖКА ЗАГОТОВКИ В ОБЖИМКЕ							Карта 21, лист 1
Содержание работы Вложить предварительно протянутую заготовку в обжимку; протянуть заготовку; вынуть поковку из обжимки
N позиции	Конечный диаметр протянутой заготовки D, мм, до	Длина протянутой части l, мм, до
		100	110	125	140	160	180	200	225	250	280
		Время, мин.
1	20	0,11	0,12	0,13	0,14	0,15	0,16	0,18	0,19	0,20	0,22
2	22	0,12	0,13	0,14	0,15	0,16	0,18	0,19	0,20	0,22	0,23
3	25	0,13	0,14	0,15	0,16	0,18	0,19	0,20	0,22	0,23	0,25
4	28	0,14	0,15	0,16	0,17	0,19	0,21	0,22	0,24	0,25	0,27
5	30	0,15	0,16	0,17	0,18	0,20	0,22	0,23	0,25	0,27	0,28
6	35	0,16	0,17	0,19	0,20	0,22	0,24	0,26	0,27	0,29	0,32
7	40	0,18	0,19	0,21	0,22	0,24	0,26	0,28	0,30	0,32	0,34
8	45	0,19	0,21	0,22	0,24	0,26	0,28	0,30	0,32	0,35	0,37
9	50	0,21	0,22	0,24	0,26	0,28	0,30	0,32	0,35	0,37	0,40
10	55	0,22	0,24	0,26	0,27	0,30	0,32	0,34	0,37	0,40	0,43
11	60	-	-	-	-	0,32	0,34	0,36	0,39	0,42	0,45
12	70	-	-	-	-	0,35	0,38	0,40	0,43	0,46	0,50
13	80	-	-	-	-	-	-	0,44	0,47	0,51	0,55
14	90	-	-	-	-	-	-	0,48	0,51	0,55	0,59
15	100	-	-	-	-	-	-	-	-	-	-
16	110	-	-	-	-	-	-	-	-	-	-
17	125	-	-	-	-	-	-	-	-	-	-
18	140	-	-	-	-	-	-	-	-	-	-
19	160	-	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и	к

ПРОТЯЖКА ЗАГОТОВКИ В ОБЖИМЕ							Ковка на молотах
ПРОТЯЖКА ЗАГОТОВКИ В ОБЖИМЕ							Карта 21, лист 2
N позиции	Конечный диаметр протянутой заготовки D, мм, до	Длина протянутой части l, мм, до
		300	350	400	450	500	600	700	800	900	1000
		Время, мин.
1	20	0,23	0,25	0,27	0,29	0,31	0,35	-	-	-	-
2	22	0,24	0,27	0,29	0,31	0,33	0,38	0,41	-	-	-
3	25	0,26	0,29	0,32	0,34	0,36	0,41	0,45	0,49	0,53	0,56
4	28	0,28	0,31	0,34	0,37	0,39	0,44	0,49	0,53	0,57	0,61
5	30	0,30	0,33	0,36	0,38	0,41	0,46	0,51	0,55	0,60	0,64
6	35	0,33	0,36	0,40	0,43	0,45	0,51	0,56	0,61	0,66	0,70
7	40	0,36	0,40	0,43	0,47	0,50	0,56	0,61	0,67	0,72	0,77
8	45	0,39	0,43	0,47	0,50	0,54	0,60	0,66	0,72	0,78	0,83
9	50	0,42	0,46	0,50	0,54	0,58	0,65	0,71	0,77	0,83	0,89
10	55	0,44	0,49	0,53	0,57	0,61	0,69	0,76	0,83	0,89	0,95
11	60	0,47	0,52	0,56	0,61	0,65	0,73	0,80	0,87	0,94	1,01
12	70	0,52	0,57	0,63	0,67	0,72	0,81	0,84	0,97	1,04	1,11
13	80	0,57	0,63	0,68	0,74	0,79	0,88	0,97	1,06	1,14	1,22
14	90	0,62	0,68	0,74	0,79	0,85	0,95	1,05	1,14	1,23	1,32
15	100	0,66	0,73	0,79	0,85	0,91	1,02	1,13	1,22	1,32	1,41
16	110	0,70	0,77	0,84	0,91	0,97	1,09	1,20	1,30	1,41	1,50
17	125	-	-	-	-	1,06	1,18	1,30	1,42	1,53	1,63
18	140	-	-	-	-	1,14	1,28	1,41	1,53	1,65	1,76
19	160	-	-	-	-	-	1,39	1,54	1,67	1,80	1,92
	Индекс	л	м	н	о	п	р	с	т	у	ф

T = 0,00087 l^0,63 · D^0,66

Примечания:

1. Заготовка для протяжки в обжимке предварительно протягивается.

2. Время на подачу обжимки на боек молота и уборку ее определяется по карте 33.

ОБКАТКА ГОЛОВКИ ЗАГОТОВКИ В ОБЖИМКЕ								Ковка на молотах
ОБКАТКА ГОЛОВКИ ЗАГОТОВКИ В ОБЖИМКЕ								Карта 22
Содержание работы Вложить заготовку в обжимку; прокатать головку заготовки; вынуть заготовку из обжимки
N позиции	Диаметр головки, D, мм, до	Высота головки (или диаметр) h, мм, до
		16	20	25	30	40	50	60	80	100	125	160
		Время, мин.
1	30	0,17	0,19	0,21	0,23	0,26	-	-	-	-	-	-
2	35	0,19	0,21	0,24	0,26	0,29	0,32	-	-	-	-	-
3	40	0,21	0,24	0,26	0,28	0,32	0,35	-	-	-	-	-
4	45	0,23	0,26	0,28	0,31	0,35	0,38	-	-	-	-	-
5	50	0,25	0,27	0,30	0,33	0,37	0,41	0,45	-	-	-	-
6	55	0,27	0,29	0,32	0,35	0,40	0,44	0,48	-	-	-	-
7	65	0,30	0,33	0,36	0,39	0,45	0,50	0,54	0,61	-	-	-
8	70	-	0,35	0,38	0,41	0,47	0,52	0,57	0,65	0,71	0,79	-
9	80	-	0,38	0,42	0,46	0,52	0,57	0,62	0,71	0,78	0,87	0,97
10	90	-	0,41	0,45	0,49	0,56	0,62	0,67	0,77	0,85	0,94	1,05
11	100	-	0,44	0,49	0,53	0,60	0,67	0,73	0,83	0,91	1,01	1,13
12	110	-	0,47	0,52	0,57	0,65	0,71	0,78	0,88	0,98	1,08	1,21
13	125	-	0,52	0,57	0,62	0,71	0,78	0,85	0,96	1,07	1,18	1,32
14	140	-	-	0,62	0,67	0,76	0,84	0,92	1,04	1,15	1,27	1,42
15	160	-	-	0,68	0,73	0,84	0,93	1,00	1,14	1,26	1,40	1,56
	Индекс	а	б	в	г	д	е	ж	з	и	к	л

T = 0,0048 h^0,45 · D^0,69

Примечания:

1. Заготовка для обкатки головки предварительно протягивается.

2. Время на подачу обжимки на боек молота и съем ее с бойка определяется по карте 33.

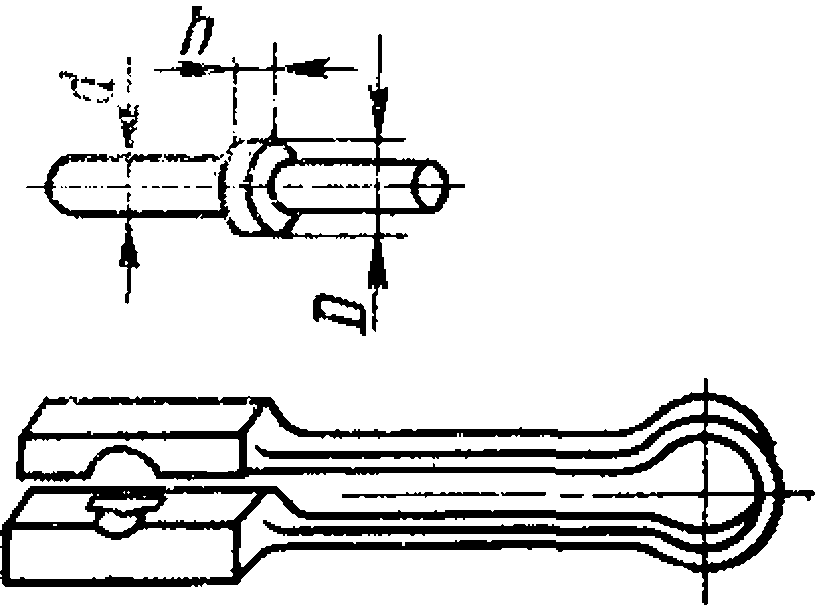

ОБКАТКА БУРТА В ОБЖИМКЕ								Ковка на молотах
ОБКАТКА БУРТА В ОБЖИМКЕ								Карта 23
Содержание работы Вложить заготовку в обжимку; обкатать бурт; вынуть заготовку из обжимки
N позиции	Диаметр головки, D, мм, до	Высота поковки h, мм, до
		10	16	20	25	30	40	50	60	80	100	125
		Время, мин.
1	30	0,12	0,14	0,16	0,18	0,19	0,22	-	-	-	-	-
2	40	0,14	0,18	0,20	0,22	0,23	0,27	0,30	-	-	-	-
3	50	0,17	0,21	0,23	0,25	0,27	0,31	0,34	0,37	0,43	-	-
4	60	0,19	0,23	0,26	0,29	0,31	0,35	0,39	0,42	0,48	0,53	-
5	70	-	-	-	-	-	-	0,44	0,47	0,54	0,59	-
6	80	-	-	-	-	-	-	0,48	0,52	0,59	0,65	-
7	90	-	-	-	-	-	-	0,52	0,56	0,64	0,71	-
8	100	-	-	-	-	-	-	0,56	0,60	0,69	0,76	0,84
9	120	-	-	-	-	-	-	0,63	0,69	0,78	0,86	0,95
10	140	-	-	-	-	-	-	0,70	0,76	0,87	0,96	1,06
11	160	-	-	-	-	-	-	0,77	0,84	0,95	1,05	1,16
	Индекс	а	б	в	г	д	е	ж	з	и	к	л

T = 0,004 h^0,45 · D^0,69

Примечания:

1. При отношении

заготовка перед обкаткой должна быть предварительно протянута.

2. Время на подачу обжимки на боек молота определяется по карте 33.

КОВКА ГОЛОВКИ ДЛЯ РЫЧАГОВ ШТАНГ И СЕРЕГ							Ковка на молотах
КОВКА ГОЛОВКИ ДЛЯ РЫЧАГОВ ШТАНГ И СЕРЕГ							Карта 24
Содержание работы Наметить размеры для головки и засечь; пережать стержень рычага; оправить головку в сподках по диаметру; править плоскости головки
N позиции	Высота головки, h, мм, до	Диаметр головки D, мм, до
		40	45	50	55	63	70	80	90	100	110
		Время, мин.
1	30	0,69	0,75	0,81	0,87	0,96	1,04	1,15	1,25	1,35	1,45
2	40	0,79	0,86	0,93	1,00	1,10	1,19	1,31	1,43	1,54	1,65
3	50	0,87	0,95	1,03	1,10	1,22	1,32	1,45	1,58	1,71	1,83
4	63	0,97	1,06	1,14	1,23	1,36	1,46	1,61	1,76	1,90	2,04
5	80	-	-	-	-	-	-	1,80	1,96	2,12	2,27
6	100	-	-	-	-	-	-	2,00	2,18	2,35	2,52
7	125	-	-	-	-	-	-	-	-	2,60	2,79
8	160	-	-	-	-	-	-	-	-	-	-
9	200	-	-	-	-	-	-	-	-	-	-
10	250	-	-	-	-	-	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и	к

N позиции	Высота головки, h, мм, до	Диаметр головки D, мм, до
		125	140	160	180	200	225	250	280	300
		Время, мин.
1	30	1,59	-	-	-	-	-	-	-	-
2	40	1,81	-	-	-	-	-	-	-	-
3	50	2,01	2,18	2,41	-	-	-	-	-	-
4	63	2,24	2,43	2,68	2,92	3,15	-	-	-	-
5	80	2,50	2,71	2,99	3,26	3,52	3,83	4,14	4,50	-
6	100	2,77	3,00	3,31	3,61	3,90	4,25	4,59	4,98	5,24
7	125	3,06	3,33	3,67	4,00	4,32	4,71	5,08	5,52	5,81
8	160	3,43	3,73	4,11	4,48	4,84	5,27	5,70	6,19	6,51
9	200	-	4,13	4,56	4,97	5,36	5,84	6,31	6,86	7,21
10	250	-	-	5,05	5,50	5,94	6,48	6,99	7,60	7,99
Индекс		л	м	н	о	п	р	с	т	у

T = 0,0098 D^0,73 · h^0,46

ПРАВКА ПОКОВОК С ДОВОДКОЙ РАЗМЕРОВ ПО ШАБЛОНУ				Ковка на молотах
ПРАВКА ПОКОВОК С ДОВОДКОЙ РАЗМЕРОВ ПО ШАБЛОНУ				Карта 25
Содержание работы Наложить на поковку шаблон; править с доводкой поковки точно по шаблону
N позиции	Длина поковки l, мм, до	Группа сложности поковок
		I	II		III
		Время, мин.
1	200	0,27	0,48		0,67
2	225	0,29	0,51		0,73
3	250	0,31	0,55		0,78
4	280	0,33	0,59		0,83
5	320	0,36	0,64		0,91
6	400	0,41	0,74		1,05
7	450	0,44	0,78		1,13
8	500	0,48	0,85		1,20
9	560	0,51	0,91		1,29
10	620	0,54	0,98		1,38
11	700	0,59	1,05		1,49
12	800	0,64	1,15		1,62
13	900	0,69	1,23		1,74
14	1000	0,74	1,32		1,86
15	1100	0,78	1,40		1,98
16	1250	0,85	1,52		2,14
17	1400	0,91	1,63		2,30
18	1600	0,99	1,77		2,50
19	1800	1,07	1,91		2,70
20	2000	1,14	2,04		2,88
21	2250	1,23	2,20		3,10
22	2500	1,31	2,35		3,32
23	2800	1,41	2,52		3,56
24	3200	1,53	2,74		3,88
25	4000	1,77	3,16		4,46
Индекс		а	б		в

I - T = 0,0095 l^0,63,

II - T = 0,017 l^0,63,

III - T = 0,0241 l^0,63

Примечание. I группа сложности - простые поковки - прямоугольники, кубики, круглые изделия с уступами и т.п.; II группа сложности - половки <...>ки, кубики, круглые изделия с уступами и т.п.; II группа сложности - поковки, рычаги и т.п.; III группа сложности - сложные поковки - коленчатые валы, серьги, рычаги, хомуты, крюки и т.п.

КРУГЛЕНИЕ ТОРЦОВ ЗАГОТОВКИ							Ковка на молотах
КРУГЛЕНИЕ ТОРЦОВ ЗАГОТОВКИ							Карта 26, лист 1
Содержание работы Взять заготовку клещами; поставить ее на торец; установить заготовку с угла на угол; круглить торцы; положить заготовку на боек
N позиции	Сторона квадрата a, мм, до	Длина заготовки l, мм, до
		100	110	125	140	160	180	200	220	250
		Время, мин.
1	60	0,08	0,09	0,10	0,11	0,12	0,13	0,15	-	-
2	70	0,09	0,10	0,11	0,13	0,14	0,15	0,17	0,18	-
3	80	0,11	0,12	0,13	0,14	0,16	0,17	0,19	0,21	0,23
4	90	0,12	0,13	0,14	0,16	0,18	0,19	0,21	0,23	0,25
5	100	0,13	0,14	0,16	0,17	0,19	0,21	0,23	0,25	0,28
6	110	0,14	0,16	0,17	0,19	0,21	0,23	0,26	0,28	0,31
7	125	0,16	0,18	0,19	0,21	0,24	0,26	0,29	0,31	0,34
8	140	0,18	0,19	0,22	0,24	0,27	0,29	0,32	0,34	0,38
9	160	-	-	-	-	0,30	0,33	0,36	0,39	0,43
10	180	-	-	-	-	-	0,37	0,40	0,43	0,48
11	200	-	-	-	-	-	-	0,44	0,48	0,53
12	225	-	-	-	-	-	-	-	0,53	0,59
13	250	-	-	-	-	-	-	-	-	0,65
14	280	-	-	-	-	-	-	-	-	-
15	320	-	-	-	-	-	-	-	-	-
16	360	-	-	-	-	-	-	-	-	-
17	400	-	-	-	-	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и

КРУГЛЕНИЕ ТОРЦОВ ЗАГОТОВКИ							Ковка на молотах
КРУГЛЕНИЕ ТОРЦОВ ЗАГОТОВКИ							Карта 26, лист 2
N позиции	Сторона квадрата a, мм, до	Длина заготовки l, мм, до
		280	320	350	400	450	500	550	600
		Время, мин.
1	60	-	-	-	-	-	-	-	-
2	70	-	-	-	-	-	-	-	-
3	80	-	-	-	-	-	-	-	-
4	90	0,28	-	-	-	-	-	-	-
5	100	0,31	0,34	-	-	-	-	-	-
6	110	0,34	0,38	-	-	-	-	-	-
7	125	0,38	0,42	0,45	-	-	-	-	-
8	140	0,42	0,47	0,50	0,56	-	-	-	-
9	160	0,48	0,53	0,57	0,64	0,70	-	-	-
10	180	0,53	0,59	0,64	0,71	0,78	0,85	-	-
11	200	0,58	0,65	0,70	0,78	0,86	0,94	1,02	-
12	225	0,65	0,73	0,78	0,87	0,96	1,05	1,13	-
13	250	0,72	0,80	0,86	0,96	1,06	1,15	1,25	1,34
14	280	0,80	0,89	0,96	1,07	1,18	1,28	1,39	1,49
15	320	-	1,00	1,08	1,21	1,33	1,45	1,57	1,68
16	360	-	-	1,21	1,34	1,48	1,61	1,75	1,88
17	400	-	-	-	1,48	1,63	1,78	1,92	2,07
Индекс		к	л	м	н	о	п	р	с

T = 0,000044 l^0,82 · a^0,92

Примечание. При правке торцов время, приведенное в карте, принимать с коэффициентом 1,6.

КРУГЛЕНИЕ УГЛОВ КВАДРАТНОЙ ЗАГОТОВКИ								Ковка на молотах
КРУГЛЕНИЕ УГЛОВ КВАДРАТНОЙ ЗАГОТОВКИ								Карта 27
Содержание работы Поставить заготовку на боек; круглить углы у заготовки
N позиции	Сторона квадрата a, мм, до	Длина заготовки l, мм, до
		100	125	160	200	250	320	400	500	630	800	1000
		Время, мин.
1	40	0,14	0,16	0,18	0,20	0,22	0,25	-	-	-	-	-
2	50	0,16	0,18	0,20	0,23	0,25	0,29	-	-	-	-	-
3	60	0,18	0,20	0,23	0,25	0,28	0,32	-	-	-	-	-
4	80	0,21	0,23	0,26	0,30	0,33	0,37	0,42	0,46	-	-	-
5	100	0,24	0,27	0,30	0,33	0,37	0,42	0,47	0,53	0,59	-	-
6	125	0,27	0,30	0,34	0,38	0,42	0,48	0,53	0,60	0,67	0,75	-
7	160	0,31	0,35	0,39	0,44	0,49	0,55	0,61	0,68	0,77	0,86	0,96
8	200	-	-	-	0,49	0,55	0,62	0,69	0,77	0,87	0,98	1,09
9	250	-	-	-	0,56	0,63	0,71	0,79	0,88	0,98	1,11	1,23
10	320	-	-	-	0,64	0,72	0,81	0,90	1,01	1,13	1,27	1,42
11	400	-	-	-	-	-	-	1,02	1,14	1,28	1,44	1,61
Индекс		а	б	в	г	д	е	ж	з	и	к	л

T = 0,0019 l^0,49 · a^0,56

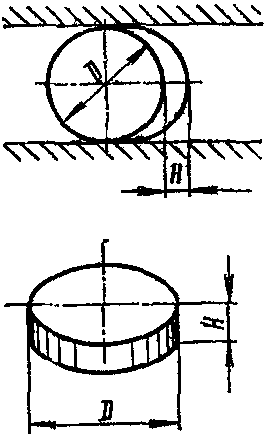

ОСАДКА ЗАГОТОВКИ					Ковка на молотах
ОСАДКА ЗАГОТОВКИ					Карта 28, лист 1
Содержание работы Взять заготовку клещами; поставить ее на торец; осадить заготовку до требуемой высоты
N позиции	Начальная высота заготовки H, мм, до	Диаметр заготовки D, мм, до	Конечная высота поковки h, мм, до
			40	50	60	80	100	125	160
			Время, мин.
1	100	40	0,22	0,19	0,18	0,16	-	-	-
2		50	0,23	0,21	0,19	0,17	-	-	-
3		60	0,25	0,23	0,21	0,18	-	-	-
4		80	0,28	0,25	0,23	0,20	-	-	-
5		100	0,30	0,27	0,25	0,22	-	-	-
6	125	60	0,30	0,27	0,25	0,22	0,20	-	-
7		80	0,33	0,30	0,28	0,24	0,22	-	-
8		100	0,36	0,33	0,30	0,26	0,24	-	-
9		125	0,39	0,35	0,33	0,29	0,26	-	-
10	160	100	0,45	0,40	0,37	0,33	0,29	0,27	-
11		125	0,48	0,44	0,40	0,35	0,32	0,29	-
12		140	0,50	0,46	0,42	0,37	0,33	0,30	-
13		160	0,53	0,49	0,44	0,39	0,35	0,32	-
14	200	125	0,58	0,53	0,49	0,43	0,39	0,35	0,31
15		140	0,61	0,55	0,51	0,44	0,40	0,36	0,32
16		180	0,66	0,60	0,55	0,49	0,44	0,40	0,36
17		200	0,69	0,62	0,57	0,51	0,46	0,41	0,37
Индекс			а	б	в	г	д	е	ж

ОСАДКА ЗАГОТОВКИ							Ковка на молотах
ОСАДКА ЗАГОТОВКИ							Карта 28, лист 2
N позиции	Начальная высота заготовки H, мм, до	Диаметр заготовки D, мм, до	Конечная высота поковки h, мм, до
			60	80	100	125	160	200	250	320
			Время, мин.
18	250	125	0,59	0,51	0,47	0,42	0,38	-	-	-
19		140	0,61	0,54	0,48	0,44	0,39	-	-	-
20		180	0,67	0,59	0,53	0,48	0,43	-	-	-
21		200	0,69	0,61	0,55	0,50	0,45	-	-	-
22		250	0,75	0,66	0,60	0,54	0,48	-	-	-
23	320	180	0,82	0,72	0,65	0,59	0,53	0,48	-	-
24		200	0,85	0,75	0,68	0,61	0,55	0,50	-	-
25		250	0,93	0,81	0,74	0,66	0,59	0,54	-	-
26		320	1,01	0,89	0,80	0,73	0,65	0,59	-	-
27	400	200	-	-	-	-	0,66	0,60	0,54	0,48
28		250	-	-	-	-	0,72	0,65	0,59	0,53
29		320	-	-	-	-	0,78	0,71	0,64	0,57
30		400	-	-	-	-	0,85	0,77	0,69	0,62
31	500	250	-	-	-	-	0,87	0,78	0,71	0,63
32		320	-	-	-	-	0,95	0,86	0,77	0,69
33		400	-	-	-	-	1,03	0,93	0,84	0,75
34		500	-	-	-	-	1,11	1,01	0,91	0,81
35	620	320	-	-	-	-	-	1,03	0,93	0,83
36		400	-	-	-	-	-	1,11	1,00	0,90
37		500	-	-	-	-	-	1,20	1,09	0,97
38		620	-	-	-	-	-	1,30	1,18	1,05
Индекс			а	б	в	г	д	е	ж	з

T = 0,0063 H^0,84 · D^0,36 · h^-0,45

Примечание. В карте предусмотрено время на осадку заготовок с отношением высоты к диаметру

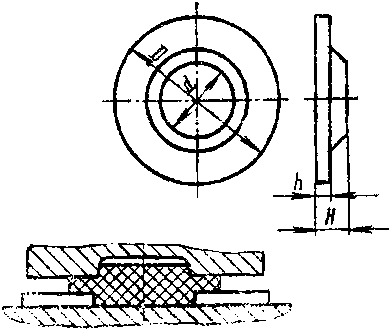

ПРОШИВКА ОТВЕРСТИЯ С ОДНОЙ СТОРОНЫ							Ковка на молотах
ПРОШИВКА ОТВЕРСТИЯ С ОДНОЙ СТОРОНЫ							Карта 29
Содержание работы Взять заготовку клещами и положить на подкладное кольцо; подать и установить прошивень; прошить отверстие; снять заготовку с подкладного кольца
N позиции	Наружный диаметр заготовки D, мм, до	Диаметр отверстия d, мм, до	Высота поковки h, мм, до
			40	50	60	80	100	125	160	200
			Время, мин.
1	125	40	0,21	0,23	0,25	0,28	0,31	-	-	-
2		50	0,23	0,25	0,27	0,31	0,34	-	-	-
3		60	0,25	0,27	0,29	0,33	0,36	-	-	-
4		70	0,27	0,29	0,31	0,35	0,38	-	-	-
5	160	50	0,29	0,31	0,34	0,38	0,42	-	-	-
6		60	0,31	0,34	0,36	0,41	0,45	-	-	-
7		80	0,34	0,38	0,41	0,45	0,50	-	-	-
8		100	0,37	0,41	0,44	0,49	0,54	-	-	-
9	250	60	0,35	0,38	0,41	0,46	0,50	0,55	-	-
10		80	0,39	0,43	0,46	0,51	0,56	0,62	-	-
11		100	0,42	0,46	0,50	0,56	0,61	0,67	-	-
12		130	0,47	0,51	0,55	0,62	0,68	0,74	-	-
13		160	0,51	0,55	0,60	0,67	0,73	0,80	-	-
14	400	100	0,48	0,53	0,57	0,64	0,70	0,76	0,84	0,92
15		130	0,53	0,58	0,63	0,71	0,77	0,84	0,93	1,02
16		160	0,58	0,63	0,68	0,76	0,84	0,91	1,00	1,10
17		200	0,63	0,69	0,74	0,83	0,91	0,99	1,10	1,20
18		250	0,69	0,75	0,81	0,91	0,99	1,08	1,20	1,31
19	620	100	0,55	0,60	0,64	0,72	0,79	0,86	0,95	1,04
20		130	0,60	0,66	0,71	0,80	0,87	0,95	1,05	1,15
21		160	0,65	0,72	0,77	0,86	0,94	1,03	1,14	1,25
22		200	0,71	0,78	0,84	0,94	1,03	1,12	1,24	1,36
23		250	0,78	0,85	0,91	1,02	1,12	1,22	1,35	1,49
24		300	0,83	0,91	0,98	1,10	1,20	1,31	1,45	1,58
25	800	100	0,59	0,64	0,69	0,78	0,85	0,93	1,02	1,12
26		130	0,65	0,71	0,76	0,86	0,94	1,03	1,13	1,24
27		160	0 70	0,77	0,83	0,93	1,01	1,11	1,22	1,34
28		200	0,77	0,84	0,90	1,01	1,10	1,21	1,33	1,46
29		250	0,83	0,91	0,98	1,10	1,20	1,31	1,45	1,59
30		300	0,89	0,98	1,05	1,18	1,29	1,41	1,56	1,70
Индекс			а	б	в	г	д	е	ж	з

T = 0,00019 D^0,86 · d^0,38 · h^0,40 - поз. 1 - 8,

T = 0,0036 D^0,28 · d^0,38 · h^0,40 - поз. 9 - 30

Примечания:

1. При прошивке квадратного отверстия время, приведенное в карте, принимать с коэффициентом 1,15.

2. Время на установку и снятие подкладного кольца, а также на уборку отходов перекрывается при выполнении работы бригадой на молотах с падающими частями массой от 1 до 5 т.

ПРОШИВКА ОТВЕРСТИЯ С ДВУХ СТОРОН							Ковка на молотах
ПРОШИВКА ОТВЕРСТИЯ С ДВУХ СТОРОН							Карта 30
Содержание работы Взять заготовку клещами; поставить ее на торец; подать и установить прошивень; прошить отверстие предварительно с одной стороны; повернуть заготовку другой стороной; установить заготовку на подкладное кольцо; наложить прошивень; прошить отверстие окончательно и вынуть прошивень
N позиции	Наружный диаметр заготовки D, мм, до	Диаметр отверстия d, мм, до	Высота поковки h, мм, до
			80	100	125	160	200	250	320	400
			Время, мин.
1	160	50	0,44	0,48	0,53	0,58	-	-	-	-
2		60	0,46	0,50	0,55	0,60	-	-	-	-
3		80	0,50	0,54	0,59	0,65	-	-	-	-
4		100	0,52	0,57	0,62	0,68	-	-	-	-
5	250	60	0,58	0,63	0,69	0,75	0,82	0,89	0,98	1,07
6		80	0,62	0,68	0,74	0,81	0,88	0,96	1,05	1,15
7		100	0,66	0,71	0,78	0,85	0,93	1,01	1,11	1,21
8		130	0,70	0,76	0,83	0,91	0,99	1,08	1,18	1,29
9		160	0,73	0,80	0,87	0,96	1,04	1,13	1,24	1,35
10	400	100	0,83	0,90	0,98	1,08	1,17	1,28	1,40	1,53
11		130	0,88	0,96	1,05	1,15	1,25	1,36	1,50	1,63
12		160	0,93	1,01	1,10	1,21	1,32	1,43	1,57	1,71
13		200	0,98	1,07	1,16	1,27	1,39	1,51	1,66	1,81
14		250	1,03	1,12	1,22	1,35	1,46	1,59	1,75	1,91
15	620	100	1,03	1,12	1,22	1,34	1,46	1,59	1,75	1,90
16		130	1,10	1,20	1,30	1,43	1,56	1,70	1,86	2,03
17		160	1,16	1,26	1,37	1,50	1,64	1,78	1,96	2,13
18		200	1,22	1,33	1,45	1,59	1,73	1,88	2,07	2,25
19		250	1,29	1,40	1,52	1,67	1,82	1,98	2,18	2,37
20		300	1,34	1,46	1,59	1,75	1,90	2,07	2,28	2,48
21	800	100	1,17	1,28	1,39	1,53	1,66	1,81	1,99	2,16
22		130	1,25	1,36	1,48	1,63	1,77	1,93	2,12	2,30
23		160	1,31	1,43	1,56	1,71	1,86	2,03	2,22	2,42
24		200	1,39	1,51	1,64	1,80	1,96	2,14	2,35	2,56
25		250	1,46	1,59	1,73	1,90	2,07	2,26	2,48	2,69
26		300	1,53	1,66	1,81	1,99	2,16	2,36	2,59	2,82
Индекс			а	б	в	г	д	е	ж	з

T = 0,0026 D^0,5 · d^0,24 · h^0,38

Примечание. Время на установку и снятие подкладного кольца, а также на уборку отходов перекрывается при выполнении работы бригадой на молотах с падающими частями массой от 1 до 5 т.

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ ПРИ КОВКЕ НА МОЛОТАХ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА ГРУЗОПОДЪЕМНОСТЬЮ 1 - 4,5 т							Ковка на молотах
							Карта 31
N позиции	Содержание работы	Масса слитка, кг, до
		400	500	630	800	1000	1250	1600	2000	2500
		Время, мин.
1	Выгрузить слиток (заготовку) из печи с выдвижным подом краном при помощи клещей и подать на боек молота	1,33	1,45	1,6	1,8	1,9	2,21	2,35	2,56	2,8
2	Выгрузить слиток (заготовку) из печи без выдвижного пода краном при помощи вил и подать на боек молота	0,9	0,98	1,08	1,18	1,32	1,42	1,57	1,70	1,85
3	Выдать слиток (заготовку) на подину методической печи толкателем, захватить слиток манипулятором, подвести и подать на боек молота	2,35
4	Захватить слиток (заготовку) манипулятором	0,51
5	Отвести манипулятор от слитка (заготовки)	0,37
6	Развернуть слиток (заготовку) на 180° манипулятором	0,34	0,40	0,46	0,56	0,67	0,78	0,95	1,13	1,34
7	Положить слиток (заготовку) манипулятором на поворотный стол (тележку)	0,56	0,65	0,76	0,87	1,02	1,19	1,40	1,62	1,87
8	Взять слиток (заготовку) с тележки краном при помощи клещей и загрузить в печь для подогрева	1,45	1,55	1,65	1,74	1,85	1,96	2,10	2,24	-
9	Надеть поковку на оправку при помощи манипулятора	0,51
10	Снять поковку с оправки при помощи манипулятора	0,37
Индекс		а	б	в	г	д	е	ж	з	и

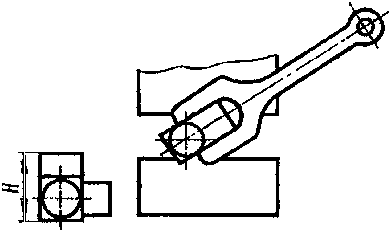

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ НА НАЛОЖЕНИЕ КЛЕЩЕЙ НА ЗАГОТОВКУ И СНЯТИЕ ИХ				Ковка на молотах
				Карта 32
Содержание работы I. Взять клещи из бачка, наложить их на заготовку и закрепить кольцом. II. Снять кольцо, клещи и положить их в бачок с водой
N позиции	Сторона квадрата a или диаметр заготовки, мм, до	Наложить клещи и закрепить их кольцом	Снять клещи		Наложить и снять клещи
		I	II
		Время, мин.
1	60	0,117	0,075		0,192
2	70	0,136	0,087		0,223
3	80	0,154	0,098		0,252
4	90	0,172	0,110		0,282
5	100	0,190	0,121		0,311
6	110	0,207	0,132		0,339
7	125	0,234	0,150		0,384
8	140	0,260	0,166		0,426
9	160	0,295	0,189		0,484
10	180	0,330	0,211		0,541
11	200	0,364	0,233		0,597
12	225	0,406	0,260		0,666
13	250	0,449	0,287		0,736
Индекс		а	б		в

T_I = 0,0025 a^0,94

T_II = 0,0016 a^0,94

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ НА ПОДАЧУ ИНСТРУМЕНТА НА БОЕК МОЛОТА И СНЯТИЕ ЕГО С БОЙКА				Ковка на молотах
				Карта 33
N позиции	Масса инструмента Q, кг, до	Содержание работы
		Подать инструмент на боек молота	Снять инструмент с бойка молота		Подать и снять инструмент с бойка молота
		I	II		Подать и снять инструмент с бойка молота
		Время, мин.
1	4	0,054	0,033		0,087
2	5	0,062	0,038		0,100
3	6	0,070	0,043		0,113
4	8	0,083	0,051		0,134
5	10	0,096	0,058		0,154
6	12	0,107	0,065		0,172
7	16	0,128	0,078		0,206
8	20	0,147	0,090		0,237
9	25	0,167	0,103		0,270
10	32	0,197	0,120		0,317
11	50	0,260	0,158		0,418
12	80	0,638	0,396		1,034
13	125	0,691	0,429		1,120
14	200	0,753	0,467		1,22
15	320	0,819	0,508		1,327
16	500	0,887	0,551		1,438
Индекс		а	б		в

T_I = 0,023 Q^0,62 поз. 1...11, T_II = 0,014 Q^0,62 поз. 1...11,

T_I = 0,29 Q^0,18 поз. 12...16; T_II = 0,18 Q^0,18 поз. 12...16

Примечание. Перемещение инструмента массой свыше 50 кг предусмотрено подъемно-транспортными средствами.

ВРЕМЯ НА ОДИН УДАР МОЛОТА ПРИ ШТАМПОВКЕ В ПОДКЛАДНЫХ ШТАМПАХ					Основное время
					Ковка на молотах
					Карта 34
N позиции	Пневматические молоты одностоечного типа			Паровоздушные ковочные молоты двойного действия арочного типа
N позиции	Номинальная масса падающих частей молота свободной ковки, т, до	расстояние зеркала нижнего бойка до нижней кромки буксы бабы, мм	основное время на один удар, мин.	номинальная масса падающих частей молота свободной ковки, т, до		наибольший ход бабы, мм	основное время на один удар, мин.
1	0,150	370	0,005	1,0		1000	0,011
2	0,250	450	0,007	1,5		1150	0,021
3	0,400	530	0,008	2,0		1260	0,023
4	0,560	600	0,009	3,0		1450	0,025
5	0,750	670	0,01	4,0		1600	0,026
6	1,000	770	0,011	5,0		1700	0,028
Индекс			а				б

Примечание. Основное (технологическое) время при штамповке в подкладных штампах определяется как произведение нормы времени на один удар на число ударов.

ОСНОВНОЕ И ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ НА ШТАМПОВКУ В ПОДКЛАДНЫХ ШТАМПАХ							Ковка на молотах
							Карта 35, лист 1
Содержание работы Штамповать заготовку в подкладном штампе до получения необходимых размеров
I. Основное время
N позиции	Масса падающих частей молота, т, до	Группа сложности поковки	Диаметр поковки D, мм
			100	150	200	250		300	350	400	500
			Площадь проекции поковки, см²
			78,5	177	314	491		707	962	1267	1960
			Время, мин.
1	0,75	I	0,05	0,10	0,22	0,31		0,46	0,60	-	-
2		II	0,10	0,22	0,42	0,66		0,92	1,19	-	-
3		III	0,16	0,32	0,64	0,97		1,37	1,78	-	-
4	1,0	I	0,04	0,09	0,16	0,24		0,32	0,43	0,58	-
5		II	0,07	0,16	0,28	0,45		0,63	0,86	1,15	-
6		III	0,10	0,25	0,43	0,68		0,96	1,3	1,73	-
7	1,5	I	-	0,07	0,10	0,16		0,23	0,28	0,36	-
8		II	0,06	0,12	0,20	0,30		0,42	0,54	0,68	-
9		III	0,08	0,16	0,29	0,45		0,66	0,86	1,06	-
10	2,0	I	-	0,04	0,07	0,10		0,16	0,23	0,30	-
11		II	-	0,07	0,14	0,22		0,30	0,45	0,61	-
12		III	-	0,10	0,20	0,30		0,45	0,68	0,90	-
13	2,5	I	-	-	-	0,08		0,12	0,18	0,25	0,32
14		II	-	0,05	0,10	0,16		0,23	0,32	0,43	0,70
15		III	-	0,07	0,14	0,22		0,33	0,48	0,63	1,08
Индекс			а	б	в	г		д	е	ж	з

ОСНОВНОЕ И ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ НА ШТАМПОВКУ В ПОДКЛАДНЫХ ШТАМПАХ								Ковка на молотах
								Карта 35, лист 2
N позиции	Масса падающих частей молота, т, до	Группа сложности поковки	Диаметр поковки D, мм
			100	150	200	250	300		350	400	500
			Площадь проекции поковки, см²
			78,5	177	314	491	707		962	1267	1960
			Время, мин.
16	3,9	I	-	-	-	0,06	0,09		0,13	0,18	0,30
17		II	-	-	-	0,14	0,20		0,28	0,38	0,63
18		III	-	-	0,12	0,20	0,28		0,41	0,56	0,90
19	5,0	I	-	-	-	-	0,08		0,11	0,14	0,22
20		II	-	-	-	-	0,14		0,18	0,22	0,32
21		III	-	-	-	-	0,22		0,27	0,32	0,45
Индекс			а	б	в	г	д		е	ж	з

Примечание. I группа сложности - поковки простые типа глухих фланцев, колец; II группа сложности - поковки средней сложности типа шестерен со втулками; III группа сложности - поковки сложные, типа шестерен со втулками, выемками или выступами.

II. Вспомогательное время при штамповке в подкладных штампах

N позиции	Содержание работы	Масса заготовки, кг, до
		2,5	3,2	4,0	5,0	6,3	8,0	10	12	16	20	25	32	40	50	60
		Время, мин.
1	Взять заготовку клещами и уложить в ручей штампа	0,16	0,17	0,19	0,21	0,23	0,26	0,28	0,31	0,34	0,38	0,42	0,46	0,51	0,56	0,62
2	Выбить поковку из штампа и отложить	0,20	0,22	0,24	0,27	0,30	0,33	0,37	0,40	0,45	0,50	0,54	0,61	0,68	0,75	0,80
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

УКРУПНЕННЫЕ КОМПЛЕКСЫ НЕПОЛНОГО ШТУЧНОГО ВРЕМЕНИ

ПРОШИВКА ОТВЕРСТИЯ С ОДНОЙ СТОРОНЫ С ПОСЛЕДУЮЩЕЙ РАЗДАЧЕЙ							Ковка на молотах
ПРОШИВКА ОТВЕРСТИЯ С ОДНОЙ СТОРОНЫ С ПОСЛЕДУЮЩЕЙ РАЗДАЧЕЙ							Карта 36
Содержание работы Взять заготовку клещами и положить на подкладное кольцо; прошить отверстие с одной стороны; забить прошивень большего размера; раздать отверстие; круглить отверстие по диаметру; убрать прошивень; править торцы
N позиции	Наружный диаметр поковки D, мм, до	Диаметр прошитого отверстия d, мм, до	Диаметр отверстия после раздачи d₁, мм, до	Высота поковки h, мм, до
				40	50	60	80	100	125	160	200
				Время, мин.
1	160	50	100	0,58	0,64	0,68	0,76	0,82	-	-	-
2		60		0,68	0,75	0 80	0 90	1,00	-	-	-
3		80		0,75	0,80	0,88	0,97	1,05	-	-	-
4	250	90	100	0,84	0,91	0,97	1,07	1,18	1,35	-	-
5		100	200	1,05	1,15	1,25	1,37	1,50	1,63	-	-
6		115		1,15	1,25	1,35	1,48	1,63	1,75	-	-
7		130		1,25	1,35	1,43	1,58	1,73	1,80	-	-
8	400	115	200	1,35	1,45	1,57	1,75	1,90	2,05	2,26	2,48
9		130		1,48	1,61	1,72	1,93	2,07	2,30	2,50	2,75
10		160		1,65	1,78	1,92	2,10	2,31	2,50	2,78	3,00
11		200	350	1,92	2,08	2,25	2,48	2,70	2.95	3,25	3,50
12	600	160	200	1,75	1,90	2,0	2,25	2,45	2,65	2,90	3,20
13		200	450	2,15	2,35	2,50	2,80	3,00	3,25	3,00	3,90
14		250		2,35	2,52	2,70	3,0	3,30	3,60	3,90	4,25
15		300		2,50	2,72	2,91	3,25	3,50	3,85	4,22	4,60
Индекс				а	б	в	г	д	е	ж	з

ПРОШИВКА ОТВЕРСТИЯ С ДВУХ СТОРОН С ПОСЛЕДУЮЩЕЙ РАЗДАЧЕЙ							Ковка на молотах
ПРОШИВКА ОТВЕРСТИЯ С ДВУХ СТОРОН С ПОСЛЕДУЮЩЕЙ РАЗДАЧЕЙ							Карта 37
Содержание работы Взять заготовку клещами и положить на подкладное кольцо; прошить отверстие с двух сторон; обкатать отверстие по диаметру; забить прошивень и раздать отверстие с двух сторон; обкатать по диаметру; убрать прошивень; править торцы
N позиции	Наружный диаметр поковки D, мм, до	Диаметр прошитого отверстия d, мм, до	Диаметр отверстия после раздачи d₁, мм, до	Высота поковки h, мм, до
				80	100	125	160	200	250	320	400
				Время, мин.
1	160	50	100	1,30	1,40	1,52	1,65	-	-	-	-
2		60		1,40	1,52	1,65	1,80	-	-	-	-
3		80		1,55	1,68	1,83	2,0	-	-	-	-
4	250	90	100	1,75	1,92	2,10	2,30	2,50	2,70	-	-
5		100	200	2,15	2,35	2,52	2,80	3,00	3,30	-	-
6		115		2,30	2,50	2,75	3,00	3,30	3,60	-	-
7		130		2,50	2,70	2,95	3,25	3,52	3,85	-	-
8	400	115	200	2,70	2,95	3,20	3,50	3,85	4,10	4,60	5,0
9		130		2,85	3,10	3,40	3,75	4,00	4,38	4,80	5,2
10		160		3,0	3,30	3,60	3,95	4,30	4,65	5,10	5,60
11	600	200	350	4,35	4,68	5,05	5,60	6,10	6,60	7,30	8,0
12		160	200	3,40	3,70	4,00	4,40	4,80	5,20	5,70	6,30
13		200	450	4,60	5,0	5,40	6,00	6,40	7,00	7,60	-
14		250		5,23	5,70	6,20	6,80	7,3	7,90	8,60	-
15		300		5,70	6,20	6,75	7,38	8,0	8,60	9,40	-
Индекс				а	б	в	г	д	е	ж	з

ОБКАТКА ПО ДИАМЕТРУ И ПРАВКА ТОРЦОВ								Ковка на молотах
ОБКАТКА ПО ДИАМЕТРУ И ПРАВКА ТОРЦОВ								Карта 38
Содержание работы Взять заготовку клещами и поставить ребром на боек молота; обкатать по диаметру. Взять заготовку клещами; положить на торец; править торцы
N позиции	Диаметр поковки D, мм, до	Высота поковки H, мм, до
		40	50	60	80	100	125	160	200	250	320
		Время, мин.
1	70	0,11	0,12	0,13	0,14	0,16	0,18	0,20	0,22	-	-
2	80	0,12	0,14	0,15	0,17	0,19	0,21	0,23	0,26	-	-
3	90	0,14	0,16	0,17	0,19	0,22	0,24	0,27	0,30	-	-
4	100	0,16	0,17	0,19	0,22	0 24	0,27	0,30	0,34	-	-
5	110	0,18	0,20	0,22	0,25	0,27	0,30	0,34	0,38	-	-
6	125	0,21	0,23	0,25	0,29	0,32	0,35	0,40	0,44	-	-
7	140	0,24	0,27	0,29	0,33	0,37	0,41	0,45	0,50	-	-
8	160	0,28	0,31	0,34	0,39	0,43	0,47	0,53	0,59	-	-
9	180	0,32	0,36	0,39	0,45	0,49	0,55	0,61	0,68	-	-
10	200	0,37	0,41	0,44	0,51	0,56	0,62	0,70	0,77	-	-
11	225	0,42	0,47	0,51	0,58	0,65	0,72	0,80	0,89	0,99	-
12	250	0,45	0,53	0,58	0,66	0,73	0,81	0,91	1,01	1,12	-
13	280	0,55	0,61	0,66	0,76	0,84	0,93	1,04	1,16	1,28	1,43
14	320	0,65	0 72	0,78	0,89	0,99	1,09	1,22	1,36	1,50	1,68
15	360	1,75	0,83	0,90	1,03	1,14	1,26	1,41	1,56	1,73	1,94
16	400	0,85	0,94	1,02	1,16	1,29	1,43	1,60	1,77	1,97	2,2
17	450	0,97	1,08	1,17	1,34	1,48	1,65	1,84	2,04	2,26	2,54
18	500	-	-	-	1,52	1,69	1,87	2,09	2,32	2,57	2,88
19	560	-	-	-	1,74	1,93	2,14	2,40	2,66	2,95	3,30
20	630	-	-	-	2,01	2,23	2,47	2,76	3,06	3,40	3,80
21	700	-	-	-	2,27	2,52	2,80	3,13	3,47	3,85	4,31
22	800	-	-	-	2,67	2,96	3,28	3,68	4,08	4,52	5,06
Индекс		а	б	в	г	д	е	ж	з	и	к

Примечания:

1. При повторной правке торцов и обкатке время, приведенное в карте, принимать с коэффициентом 1,65.

2. При повторной правке только торцов время, приведенное в карте, принимать с коэффициентом 1,25, при повторной только обкатке - с коэффициентом 1,4.

КОВКА ЗАГОТОВКИ ПОД РАСКАТКУ						Ковка на молотах
КОВКА ЗАГОТОВКИ ПОД РАСКАТКУ						Карта 39
Содержание работы Осадить заготовку; прошить отверстие с двух сторон; править торцы
N позиции	Диаметр заготовки после осадки D, мм_, до	Диаметр прошитого отверстия d, мм, до	Высота осаженной заготовки h, мм, до
			80	100	125	160	200	250	320
			Время, мин.
1	160	40	0,88	0,93	1,00	1,08	-	-	-
2		60	0,96	1,03	1,11	1,18	-	-	-
3		80	1,05	1,13	1,20	1,30	-	-	-
4	250	100	1,32	1,42	1,51	1,65	1,75	1,87	-
5	250	130	1,45	1,56	1,68	1,80	1,93	2,08	-
6	400	130	1,82	1,95	2,05	2,25	2,40	2,58	2,78
7	400	200	2,00	2,15	2,30	2,47	2,65	2,80	3,02
8	600	200	2,58	2,75	2,95	3,20	3,40	3,65	3,90
9	600	300	2,78	3,05	3,25	3,50	3,80	4,00	4,18
10	800	200	-	3,5	3,75	4,00	4,15	4,62	5,00
11	800	300	-	3,75	4,00	4,18	4,62	4,98	5,40
Индекс			а	б	в	г	д	е	ж

РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА							Ковка на молотах
РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА							Карта 40
Содержание работы Надеть заготовку на оправку с помощью манипулятора, раскатать на оправке, снять заготовку с оправки с помощью манипулятора
N позиции	Размеры кольца после раскатки		Высота кольца h, мм, до
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	50	60	80	100	125	160	200	250	320
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	Время, мин.
1	500	320	1,30	1,38	1,52	1,66	1,81	1,96	2,15	2,35	2,55
2	500	400	1,40	1,50	1,68	1,81	1,97	2,15	2,36	2,52	2,77
3	630	320	1,50	1,62	1,79	1,95	2,10	2,32	2,51	2,75	3,00
4		400	1,68	1,80	1,98	2,15	2,36	2,5	2,82	3,08	3,35
5		500	1,85	1,98	2,21	2,42	2,65	2,90	3,19	3,41	3,75
6	720	400	1,75	1,90	2,10	2,30	2,5	2,72	3,00	3,27	3,60
7		500	2,15	2,30	2,57	2,70	3,05	3,35	3,65	3,95	4,36
8		630	2,47	2,67	3,20	3,48	3,80	4,20	4,57	4,90	5,40
9	850	500	2,80	3,00	3,35	3,65	4,00	4,20	4,88	5,20	5,70
10		630	3,25	3,45	3,85	4,21	4,57	5,00	5,50	6,00	6,80
11		700	3,50	3,80	4,20	4,58	5,00	5,43	6,00	6,50	7,10
12	950	630	3,70	3,95	4,41	4,80	5,22	5,75	6,30	6,80	7,43
13		700	4,15	4,40	4,90	5,37	5,80	6,40	7,00	7,60	8,30
14		800	4,87	5,21	5,80	6,40	6,90	7,60	8,30	9,00	9,80
15	1100	700	6,20	6,65	7,40	8,0	8,8	-	-	-	-
16		800	7,40	7,93	8,80	9,6	10,5	11,5	12,3	-	-
17		900	8,6	9,40	10,5	11,3	12,3	13,5	14,5	15,8	17,2
Индекс			а	б	в	г	д	е	ж	з	и

Примечания:

1. При правке колец по ребру время, приведенное в карте, принимать с коэффициентом 1,3.

2. При раскатке колец не в раскидных стойках ко времени, приведенному в карте, следует добавлять время на установку стоек по карте 33.

РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА							Ковка на молотах
РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА							Карта 41
Содержание работы Надеть заготовку на оправку; раскатать
N позиции	Размеры колец после раскатки		Высота кольца h, мм, до
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	50	60	80	100	125	160	200	250	320
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	Время, мин.
1	150	100	0,55	0,59	0,66	0,72	0,78	0,86	0,93	1,01	1,12
2	200	100	0,60	0,65	0,72	0,78	0,85	0,93	1,02	1,10	1,20
3	200	125	0,66	0,71	0,79	0,85	0,93	1,01	1,10	1,20	1,30
4	250	160	0,80	0,86	0,96	1,05	1,15	1,25	1,35	1,48	1,63
5	250	200	0,88	0,94	1,05	1,15	1,25	1,37	1,50	1,62	1,78
6	320	200	0,96	1,03	1,15	1,25	1,35	1,50	1,62	1,76	1,93
7	320	250	1,04	1,13	1,25	1,35	1,46	1,61	1,75	1,90	2,10
8	400	250	1,13	1,20	1,33	1,45	1,59	1,72	1,90	2,07	2,26
9	400	320	1,30	1,38	1,55	1,68	1,82	2,00	2,20	2,40	2,60
10	500	320	1,42	1,51	1,70	1,83	2,0	2,20	2,40	2,60	2,85
11	500	400	1,65	1,77	1,97	2,15	2,32	2,55	2,77	3,00	3,32
12	620	400	1,87	2,00	2,21	2,42	2,65	2,90	3,15	3,40	3,6
13	620	500	2,2	2,35	2,65	2,85	3,10	3,40	3,70	4,0	4,43
14	720	500	2,60	2,75	3,10	3,35	3,62	4,0	4,38	4,70	5,20
15		560	2,85	3,05	3,40	3,70	4,00	4,40	4,90	5,20	5,70
16		630	3,25	3,50	3,90	4,22	4,60	5,00	5,50	5,95	-
Индекс			а	б	в	г	д	е	ж	з	и

Примечания:

1. При правке колец по ребру время, приведенное в карте, принимать с коэффициентом 1,3.

2. Время, приведенное в карте, рассчитано для раскатки колец бандажей наружным диаметром до 320 мм на стойках, а свыше 320 мм - в раскидных стойках. При раскатке колец не в раскидных стойках ко времени, приведенному в карте, следует добавлять время на установку стоек по карте 33.

РАСКАТКА ВТУЛКИ НА ОПРАВКЕ														Ковка на молотах
РАСКАТКА ВТУЛКИ НА ОПРАВКЕ														Карта 42, лист 1
Содержание работы Вставить оправку в заготовку; уложить заготовку в нижник; раскатать поковку; выбить оправку
N позиции	Размеры втулки после раскатки		Длина втулки l, мм, до
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	100	110	125	140	160	180	200	220	250	280	320	400	450	500	560	630	700	800	900
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	Время, мин.
1	110	50	0,50	0,55	0,64	0,74	0,86	0,97	1,10	1,23	1,43	1,62	-	-	-	-	-	-	-	-	-
2	110	80	0,54	0,59	0,69	0,80	0,93	1,05	1,19	1,33	1,55	1,75	2,06	-	-	-	-	-	-	-	-
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п	р	с	т	у

РАСКАТКА ВТУЛКИ НА ОПРАВКЕ														Ковка на молотах
РАСКАТКА ВТУЛКИ НА ОПРАВКЕ														Карта 42, лист 2
N позиции	Размеры втулки после раскатки		Длина втулки l, мм, до
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	100	110	125	140	160	180	200	220	250	280	320	400	450	500	560	630	700	800	900
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	Время, мин.
3	125	60	0,58	0,64	0,76	0,86	0,99	1,13	1,30	1,44	1,68	1,92	2,23	2,80	-	-	-	-	-	-	-
4	125	80	0,62	0,69	0,82	0,93	1,07	1,22	1,40	1,55	1,81	2,07	2,40	3,02	3,64	-	-	-	-	-	-
5	140	60	0,67	0,75	0,86	0,95	1 13	1,28	1,41	1,60	1,88	2,11	2,48	3,22	3,75	4,10	-	-	-	-	-
6	140	100	0,71	0,79	0,90	1,00	1,18	1,34	1,43	1,68	1,97	2,21	2,58	3,36	3,84	4,30	-	-	-	-	-
7	160	80	-	-	-	-	1 21	1 39	1,56	1,73	2,00	2,29	2,61	3 38	3,86	4 51	5,20	-	-	-	-
8	160	120	-	-	-	-	1,27	1,46	1,64	1,82	2,10	2,40	2,74	3,55	4,05	4,73	5,46	6,40	-	-	-
9	180	100	-	-	-	-	-	-	1,67	2,00	2,19	2,49	2,89	3,76	4,39	4,83	5,60	6,80	-	-	-
10	180	140	-	-	-	-	-	-	1,75	2,10	2,30	2,61	3,03	3,95	4,61	5,07	5,88	7,14	7,45	-	-
11	200	120	-	-	-	-	-	-	-	-	2,42	2,79	3,21	4,20	4,85	5,41	6,22	7,50	8,10	9,5	-
12	200	160	-	-	-	-	-	-	-	-	2,54	2,93	3,37	4,41	5,09	5,68	6,53	7,87	8,50	9,97	-
13	225	120	-	-	-	-	-	-	-	-	267	3,05	4,50	4,60	4,38	6,00	6,91	8 30	8,90	10,3	11,9
14		160	-	-	-	-	-	-	-	-	2,80	3,20	3,67	4,83	5,65	6,30	7 24	8,71	9,34	10,8	12,5
15		180	-	-	-	-	-	-	-	-	2,94	3,36	3,85	5,07	5,93	6,61	7,60	9,14	9,81	11,3	13,1
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п	р	с	т	у

РАСКАТКА ВТУЛКИ НА ОПРАВКЕ									Ковка на молотах
РАСКАТКА ВТУЛКИ НА ОПРАВКЕ									Карта 42, лист 3
N позиции	Размеры втулки после раскатки		Длина втулки l, мм, до
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	320	400	450	500	560	630	700	800	900	1000	1100	1250	1400
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	Время, мин.
16	250	120	4,00	5,58	6,50	7,30	8,40	9,58	10,8	12,8	14,3	16,5	18,1	21,3	24,5
17		160	4,20	5,86	6,82	7,66	8,82	10,0	11,3	13,4	15,0	17,3	19,0	22,4	25,7
18		180	4,41	6,15	7,17	8,05	9,26	10,6	11,9	14,0	15,8	18,2	19,9	23,5	27,0
19	280	130	4,58	6,38	7,30	8,30	9,40	10,9	12,1	14,3	16,3	18,8	20,8	24,3	27,9
20		180	4,72	6,57	7,52	8,55	9,68	11,2	12,5	14,7	16,8	19,4	21,4	25,0	28,7
21		210	4,86	6,77	7,74	8,81	9,97	11,5	12,8	15,2	17,3	19,9	22,1	25,8	29,6
22	380	130	-	6,83	7,90	8,90	10,3	11,8	13,3	15,3	17,8	20,2	22,5	26,5	30,0
23		180	-	7,03	8,14	9,17	10,6	12,1	13,7	15,7	18,3	20,8	23,2	27,3	30,9
24		240	-	7,24	8,38	9,44	10,9	12,5	14,1	16,2	18,9	21,4	23,9	28,1	31,8
Индекс			л	м	н	о	п	р	с	т	у	ф	х	ц	ч

Примечание. Время, приведенное в карте, рассчитано на раскатку втулок I типа; при раскатке втулок II типа время, приведенное в карте, принимать с коэффициентом 1,2; при раскатке втулок III типа - с коэффициентом 1,3.

ГИБКА КРУГЛОЙ И ПОЛОСОВОЙ ЗАГОТОВКИ									Ковка на молотах
ГИБКА КРУГЛОЙ И ПОЛОСОВОЙ ЗАГОТОВКИ									Карта 43, лист 1
Содержание работы Положить заготовку на сподок; наложить накладку за заготовку; прогнуть заготовку; снять накладку; снять заготовку со сподка, править заготовку
Гибка полосовой заготовки
N позиции	Ширина заготовки b, мм, до	Толщина заготовки h, мм, до
		10	12	16	20	25	32	40	50	60	70	80	90	100
		Время, мин.
1	30	0,17	0,19	0,22	0,24	0,28	0,31	0,35	-	-	-	-	-	-
2	40	0,19	0,21	0,24	0,27	0,30	0,34	0.38	0,43	0,45	-	-	-	-
3	50	0,21	0,23	0,26	0,29	0,32	0,36	0,40	0,45	0,48	-	-	-	-
4	60	0,23	0 25'	0 29	0 32	0 35	0 39	0,44	0,48	0,53	-	-	-	-
5	80	0,27	0,29	0,34	0,38	0,43	0,47	0,53	0,58	0,64	0,69	0,73	-	-
6	100	0,30	0,33	0,37	0 42	0 46	0 51	0,57	0,65	0,67	0,75	0,80	0,85	0,90
7	125	0,32	0,35	0,40	0,44	0,50	0,56	0,63	0,70	0,69	0,83	0,90	0,95	1,00
8	160	0,35	0,39	0,44	0,50	0,55	0,63	0,70	0,79	0,86	0,94	1,00	1,05	1,12
9	200	0,38	0,42	0,48	0,53	0,61	0,69	0,78	0,89	0,96	1,05	1,12	1,20	1,28
10	250	0,41	0,44	0,51	0,57	0,65	0,73	0,83	0,94	1,03	1,12	1,20	1,27	1,35
11	320	0,44	0,48	0,56	0,63	0,71	0,80	0,90	1,02	1,12	1,21	1,30	1,40	1,45
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н

ГИБКА КРУГЛОЙ И ПОЛОСОВОЙ ЗАГОТОВКИ												Ковка на молотах
ГИБКА КРУГЛОЙ И ПОЛОСОВОЙ ЗАГОТОВКИ												Карта 43, лист 2
Гибка круглой заготовки
N позиции	Диаметр заготовки d, мм, до
	20	25	32	36	40	45	50	55	60	70	80	90	100	110	125	140	160
	Время, мин.
1	0,11	0,13	0,15	0,17	0,18	0,20	0,22	0,24	0,27	0,33	0,39	0,45	0,52	0,60	0,70	0,82	0,98
Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п	р	с

Примечания:

1. При гибке квадратной заготовки время принимать то же, что и для гибки круглой заготовки, но с коэффициентом 1,4.

2. Время в карте рассчитано на гибку одного угла, на гибку каждого последующего угла время, приведенное в карте, принимать с коэффициентом 0,8.

3. При гибке полосовой заготовки на ребро время, приведенное в карте, принимать с коэффициентом 1,3.

НОРМАТИВЫ ВРЕМЕНИ НА КОВКУ НА ПРЕССАХ

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ К НЕПОЛНОМУ ШТУЧНОМУ ВРЕМЕНИ В ЗАВИСИМОСТИ ОТ МАРКИ СТАЛЕЙ И СПЛАВОВ				Ковка на прессах
				Карта 44
Группа сталей и сплавов
I	II	III	IV	V	VI
Ст 0	Ст 7	ОХН3М	1Х13	1Х14Н14В2М	ЭИ-395
Ст 1	50	50ХГМ	2Х13	(ЭИ257)	ЭИ-405
Ст 2	55	18ХНВА	3Х13	ЭИ-481	ЭИ-415
Ст 3	60	18Х2НЧМА	4Х13	ЭИ-572	ЭИ-612
Ст 4	70	3ЧН3М	9Х2В	Х17Н2	ЭИ-726
Ст 5	40Г	Нержавеющая	9Х2ВМФ	1Х18Н9Т	ЭИ-961
Ст 6	50Г	ЩХ15	1Х18Н9	Х18Н10Т	Х23Н18
Ст 10	60Г	Р1; Р2	3Х2В8	1Х18Н12Т	Х25Н20С2
15	65Г	Х9С2	5Х2СФ	ВТ-8	Х12М
20	Немагнитная	2Х13	9Х2СВФ	ВТ-4
25	ОХМ	ЗХ2Н2МВФ	44ХВМА	Т-1
30	35Х	5ХНВ	45Х2МФ	ЭН712
35	40Х	12ХМФ	55ХН2Ф	СП2В-ВД
40	45Х	12ХНЗА	60ХФА
45	50Х	15Х5МФ	60ХНЗВ
50	40Н	15Х11МФБ	60ХНСФА
15Г	5ХГМ	18Х2НЧВА	75ХН
20Г	38ХГМ.	20Х2Н2М	75ХНЗМ
30Г	12ХМ	20Х2НЧА	75Х2СВФ
15М	35ХМ	27Х2Н2МВФ	80ХНЗВ
30М	12ХНЗ	30ХГС	Бронза
20Н	20Х2Н4А	30Х2М1Ф1Н	9Х; 9Х2
25Н	20ХН	34Х2Н3М	7Х13
30Н	34ХНВ	40Х5МФ
35Н	18ХНМА	45ХНМ
40Н	34ХМ1А	45ХНВФА
45Н	34ХН3М	50ХН
50Н	40ХС	65ХНВ
15Х	2ХГС	5ХНТ, 5ХНМ
20Х	35ХНВ	6ХНМ, 5ХГМ
У7	38ГС	0ХН2М
У8	38ХГН	0ХН4М
У9	45ХН	30ХН3М
У10	45Г, 55Н	МХ15
30Х	55Х, ОХН1М
35Х	35ХН, ИСХ
	36ХМ
Латунь
ПОПРАВОЧНЫЙ КОЭФФИЦИЕНТ
1,0	1,07	1,11	1,17	1,25	1,35

ПОДГОТОВИТЕЛЬНО-ЗАКЛЮЧИТЕЛЬНОЕ ВРЕМЯ ПРИ НАСТРОЙКЕ ПРЕССОВ				Ковка на прессах
ПОДГОТОВИТЕЛЬНО-ЗАКЛЮЧИТЕЛЬНОЕ ВРЕМЯ ПРИ НАСТРОЙКЕ ПРЕССОВ				Карта 45
N позиции	Наименование работ	Усилие пресса, тс, до
		600 - 1000	1200, 1500, 2000	2500, 3000, 5000	10000, 12000
		Время, мин.
1	Сменить верхний быстросменный боек	4	5	5	12
2	Сменить нижний быстросменный боек	3	4	4	5
3	Установить раскаточный боек и закренить	-	10	10	20
4	Раекренить и убрать раскаточный боек	-	5	5	15
5	Установить раскаточные стойки	3	5	5	8
6	Убрать раскаточные стойки	3	2	2	4
7	Сменить вкладыш бойка (2 шт.)	3	5	5	10
8	Сменить наделки бойка	6	7	8	16
9	Сменить плиты	3	4	4	5
10	Установить верхнюю плиту с бойком и закрепить	-	15	15	20
11	Убрать верхнюю плиту с бойком	-	8	8	10
12	Снять цепь грузоподъемностью 100 т	-	-	-	4
13	Надеть на крюк цепь грузоподъемностью 100 т	-	-	-	5
14	Снять цепь грузоподъемностью 200 т	-	-	-	6
15	Надеть на крюк цепь грузоподъемностью 200 т	-	-	-	8
16	Надеть кантователь	4	5	5	8
17	Снять кантователь	3	4	4	6
18	Установить и закрепить тумбу	-	-	-	50
19	Раскрепить и убрать тумбу	-	-	-	30
20	Установить и закрепить пуансон к тумбе	-	-	-	20
21	Раскрепить и убрать пуансон с тумбы	-	-	-	15
22	Установить нижнюю часть штампа и закрепить	-	-	-	50
23	Убрать нижнюю часть штампа	-	-	-	25
24	Снять колпак с термоса и надеть его на термос после разгрузки	-	-	5	8
25	Установить и убрать узкие бойки для ковки шеек валов блюминга	-	-	-	8
26	Установить раскаточную машину	-	-	15	20
27	Убрать раскаточную машину	-	-	10	15
Индекс		а	б	в	г

ПРЕДВАРИТЕЛЬНАЯ ОБРАБОТКА СЛИТКОВ						Основное время
						Ковка на прессах
						Карта 46, лист 1

N позиции	Усилие пресса, тс, до	Масса слитка, т, до	Отковать цапфу из прибыльной части	Сбить грани у слитка	Отрубить поддонную часть слитка		Отрубить цапфу
N позиции	Усилие пресса, тс, до	Масса слитка, т, до	Время, мин.
1	600, 700, 800, 1000	1,0	1,0	0,80	0,9		0,9
2		1,25	1,15	0,94
3		1,6	1,35	1,12
4		2,0	1,55	1,30
5		2,5	1,8	1,55
6		3,2	2,1	1,85
7		4,0	2,5	2,2
8		5,0	2,8	2,6
9	1200, 1500, 2000	2,0	1,55	1,35	1,02		1,02
10		2,8	1,80	1,52	1,28		1,28
11		4,0	2,0	1,65	1,44		1,44
12		5,6	2,3	1,9	1,56		1,58
13		8,0	2,8	2,25	1,68		1,68
14		11,0	3,3	2,56	1,97		1,97
15		16,0	3,9	2,96	2,3		2,3
16	2500, 3000, 5000	4,0	2,5	2,05	1,55		1,55
17		5,6	2,9	2,4	1,8		1,8
18		8,0	3,5	2,8	2,1		2,1
19		11,0	4,1	3,2	2,45		2,45
20		16,0	4,9	3,7	2,9		2,9
21		22,0	5,8	4,3	3,3		3,3
22		32,0	7,0	4,9	4,0		4,0
23	10000, 12000	22,0	6,3	5,8	3,8		3,8
24		32,0	7,8	7,0	4,6		4,6
25		45,0	9,6	8,4	5,7		5,7
26		63,0	11,8	10,5	7,0		7,0
27		90,0	14,5	13,0	8,6		8,6
28		125	18,0	15,5	10,5		10,5
29		180	22,0	19,0	13,0		13,0
		250	27,0	24,0	20,5		20,5
Индекс			а	б	в		г

ПРЕДВАРИТЕЛЬНАЯ ОБРАБОТКА СЛИТКОВ						Вспомогательное время
						Ковка на прессах
						Карта 46, лист 2
N позиции	Масса слитка, т, до	Выдать слиток из печи цепями или клещами подать под пресс	Надеть на слиток цепь кантователя и снять ее	Развернуть слиток на 180°	Взять патрон и надеть его на цапфу	Взять слиток из-под пресса и загрузить в печь	Снять патрон с цапфы и уложить на место	Убрать один обрубок от пресса
N позиции	Масса слитка, т, до	Время, мин.
1	1,0	1,4	0,80	0,63	1,5	0,90	1,35	0,46
2	1,25	1,5	0,86	0,70	1,6	0,98	1,44	0,48
3	1,6	1,64	0,92	0,77	1,7	1,10	1,53	0,51
4	2,0	1,80	0,98	0,85	1,8	1,20	1,62	0,54
5	2,5	1,93	1,05	0,93	1,9	1,30	1,72	0,56
6	3,2	2,10	1,13	1,02	2,03	1,45	1,85	0,59
7	4,0	2,30	1,20	1,13	2,18	1,60	1,97	0,63
8	5,0	2,50	1,28	1,22	2,30	1,70	2,07	0,65
9	6,3	2,70	1,37	1,35	2,47	1,90	2,23	0,69
10	8,0	2,90	1,45	1,50	2,60	2,10	2,34	0,72
11	10	3,20	1,55	1,65	2,80	2,30	2,52	0,76
12	12,5	3,45	1,65	1,80	2,95	2,5	2,65	0,80
13	16	3,80	1,77	2,00	3,15	2,80	2,84	0,83
14	20	4,05	1,90	2,20	3,40	3,10	3,06	0,88
15	25	4,40	2,02	2,40	3,60	3,40	3,25	0,93
16	32	4,80	2,18	2,65	3,80	3,80	3,35	0,98
17	40	5,20	2,35	2,90	4,00	4,2	3,60	1,02
18	50	5,70	2,50	3,25	4,27	4,6	3,76	1,08
19	63	6,20	2,70	3,60	4,50	5,0	4,05	1,12
20	80	6,80	2,90	3,90	4,80	5,6	4,32	1,20
21	100	7,30	3,05	4,30	5,10	6,0	4,60	1,25
22	125	7,80	3,30	4,70	5,45	6,6	4,90	1,30
23	160	8,60	3,50	5,20	5,80	7,4	5,22	1,38
24	200	9,30	3,80	5,70	6,20	8,1	5,58	1,45
25	250	10,0	4,0	6,30	6,60	9,0	5,95	1,50
Индекс		а	б	в	г	д	е	ж

ОСАДКА СЛИТКОВ И ПОСЛЕДУЮЩАЯ ИХ ПРОТЯЖКА ДО ПЕРВОНАЧАЛЬНОГО ДИАМЕТРА							Основное время
							Ковка на прессах
							Карта 47, лист 1

N позиции	Усилие пресса, тс, до	Масса слитка, т, до	Осадить слиток до 1,7 d	Протянуть слиток после осадки до первоначального диаметра	N позиции	Усилие пресса, тс, до	Масса слитка, т, до	Осадить слиток до 1,7 d	Протянуть слиток после осадки до первоначального диаметра
N позиции	Усилие пресса, тс, до	Масса слитка, т, до	Время, мин.		N позиции	Усилие пресса, тс, до	Масса слитка, т, до	Время, мин.
1	1200	2,0	0,95	4,75	17	2500 3000 5000	10,0	1,42	9,15
2		2,5	1,08	5,25	18		12,5	1,60	10,0
3		4,0	1,35	6,20	19		16,0	1,90	11,2
4		5,0	1,50	6,65	20		20,0	2,00	12,3
5		6,3	1,68	7,30	21		25,0	2,25	14,3
6	1500, 2000	2,5	0,90	4,75	22	10000 12000	25,0	2,00	10,5
7		4,0	1,12	5,55	23		32,0	2,30	12,4
8		5,0	1,25	6,0	24		40,0	2,70	14,7
9		6,3	1,40	6,55	25		50,0	3,10	17,1
10		8,0	1,56	7,20	26		63,0	3,50	20,3
11		10,0	1,75	8,00	27		80,0	4,10	23,7
12		12,5	1,95	8,70	28		100	4,70	27,6
13	2500, 3000, 5000	16,0	2,20	9,80	29		125	5,40	32,3
14		5,0	1,02	6,90	30		160	6,30	39,0
15		6,3	1,15	7,50	31		200	7,20	46,5
16		8,0	1,28	8,30	32		250	8,30	53,0
Индекс			а	б	Индекс			а	б

ОСАДКА СЛИТКОВ И ПОСЛЕДУЮЩАЯ ИХ ПРОТЯЖКА ДО ПЕРВОНАЧАЛЬНОГО ДИАМЕТРА							Вспомогательное время
							Ковка на прессах
							Карта 47, лист 2
N позиции	Масса слитка, т, до	Выдать слиток из печи и подать под пресс	Установить осадочную плиту под пресс, убрать ее	Установить слиток в нижнюю осадочную плиту	Наложить и снять верхнюю осадочную плиту	Скантовать и снять нижнюю осадочную плиту (или вынуть слиток из плиты)		Взять патрон и надеть его на цапфу	Снять патрон с цапфы и уложить на место	Загрузить заготовку в печь
N позиции	Масса слитка, т, до	Время, мин.
1	2,0	2,3	-	1,15	-	1,25		1,8	1,65	0,54
2	2,5	2,5	-	1,28	-	1,35		1,9	1,72	0,56
3	3,2	2,8	-	1,40	-	1,48		2,03	1,85	0,59
4	4,0	3,1	-	1,52	-	1,60		2,18	1,97	0,63
5	5,0	3,4	-	1,68	-	1,75		2,30	2,07	0,65
6	6,3	3,7	0,8	1,83	0,85	1,90		2,47	2,23	0,69
7	8,0	4,0	0,8	2,00	0,85	2,00		2,60	2,34	0,72
8	10,0	4,4	0,8	2,21	0,85	2,23		2,80	2,52	0,76
9	12,5	4,8	1,0	2,40	0,85	2,45		2,95	2,65	0,80
10	16	5,3	1,1	2,67	0,90	2,70		3,15	2,84	0,83
11	20	5,8	1,25	2,95	1,05	2,90		3,40	3,06	0,88
12	25	6,4	1,4	3,20	1,20	3,20		3,60	3,25	0,93
13	32	7,0	1,6	3,60	1,40	3,50		3,82	3,35	0,98
14	40	7,7	1,8	3,90	1,65	3,80		4,00	3,60	1,02
15	50	8,5	2,0	4,30	1,80	4,05		4,27	3,76	1,08
16	63	9,2	2,25	4,68	2,05	4,47		4,50	4,05	1,12
17	80	10,2	2,60	5,15	2,30	5,00		4,80	4,32	1,20
18	110	11,2	2,90	5,60	2,50	5,30		5,10	4,60	1,25
19	125	12,0	3,20	6,10	2,80	5,70		5,45	4,90	1,30
20	160	13,3	3,50	6,60	3,20	6,30		5,80	5,22	1,38
21	200	15,0	4,20	7,10	3,50	6,80		6,30	5,60	1,47
22	250	16,5	4,70	7,70	3,90	7,20		6,70	6,00	1,53
Индекс		а	б	в	г	д		е	ж	з

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ НА ПРОТЯЖКУ ЗАГОТОВОК	Ковка на прессах
	Карта 48, лист 1

Нормативы времени на протяжку, приведенные в картах 49 - 57, рассчитаны на следующие условия.

1. Время дано на 1 м длины протянутого металла.

2. При протяжке заготовок, имеющих прямоугольное сечение, время следует принимать как и для протяжки заготовок с равновеликим квадратным сечением.

3. В картах 49 - 57 предусмотрена точная протяжка по размеру. При грубой протяжке без проверки размеров время на протяжку принимать с коэффициентом 0,8.

4. Протяжка металла производится на плоских бойках или в нижнем вырезном, а верхнем плоском. При протяжке металла круглого сечения в вырезных бойках время, приведенное в картах 50 и 56, принимать с коэффициентом 0,55.

5. При протяжке металла с выдерживанием точных размеров между заплечиками, когда расстояние между ними меньше ширины бойка, время, приведенное в картах, принимать с коэффициентом 1,2.

6. При протяжке на конус время следует определять по среднему сечению конуса, умножая его на коэффициент 1,25.

7. При ковке ступенчатых валов с длиной уступа меньше 1 пог. м время на протяжку принимать как за 1 пог. м.

8. В случае ковки из одного слитка двух и более поковок типа валов с уступами основное время принимать с коэффициентом 1,15.

9. При протяжке заготовок на длину более или менее 1 м время, приведенное в картах 49 - 57, необходимо умножать на поправочные коэффициенты, указанные в таблице.

1	Длина, м	0,6	0,8	1,0	1,2	1,4	1,6	18	2,0	2,2	2,4	2,6	2,8
1	Коэффициент	0,6	0,8	1,0	1.1	1,3	1,5	1,6	1,8	1,9	2,1	2,2	2,4
2	Длина, м	3,0	3,2	3,4	3,6	3,8	4,0	4,2	4,4	4,6	4,8	5,0	5,2
2	Коэффициент	2,5	2,7	2,8	3,0	3,2	3,3	3,5	3,6	3,8	3,9	4,1	4,3
3	Длина, м	5,4	5,6	5,8	6,0	6,2	6,4	6,6	6,8	7,0	7,2	7,4	7,6
3	Коэффициент	4,4	4,6	4,7	4,9	5,0	5,2	5,4	5,5	5,7	5,8	6,0	6,2
4	Длина, м	7,8	8,0	8,2	8,4	8,6	8,8	9,0	9,2	9,4	9,6	9,8	10,0
4	Коэффициент	6,3	6,5	6,6	6,8	6,9	7,1	7,2	7,4	7,5	7,7	7,8	8,0
5	Длина, м	10,5	11,0	11,5	12,0	12,5	13,0	13,5	14,0	14,5	15,0	15,5	16,0
5	Коэффициент	8,4	8,8	9,2	9,6	10,0	10,4	10,8	11,2	11,5	12,0	12,3	12,7
6	Длина, м	16,5	17,0	17,5	-	-	-	-	-	-	-	-	-
6	Коэффициент	13,0	13,5	14,0	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ НА ПРОТЯЖКУ ЗАГОТОВОК			Ковка на прессах
ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ НА ПРОТЯЖКУ ЗАГОТОВОК			Карта 48, лист 2
10. При протяжке длинных и гладких поковок, у которых конечное отношение длины к диаметру более 25 м, кроме поправочных коэффициентов, зависящих от длины протяжки, к неполному оперативному времени применять следующие поправочные коэффициенты:
Конечное отношение длины к диаметру	25 - 30	30 - 35	35 - 40	40 - 45	св. 45
Коэффициент на основное время	1,1	1,15	1,20	1,30	1,40
Индекс	а	б	в	г	д

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ					Ковка на прессах
					Карта 49, лист 1
Содержание работы Протяжка заготовки с перемещением на бойке с поворотом вокруг оси, измерением и правкой в процессе протяжки
N позиции	Усилие пресса, тс, до	Конечная толщина полосы h, мм, до	Конечная ширина полосы b, мм, до	Начальная сторона квадрата, мм, до
				180	250	350	450	500
				Начальный диаметр круга, мм, до
				200	280	400	500	630
				Время, мин. на 1 м
1	600, 800, 1000	100	120	2,10	2,40	2,80	-	-
2			250	2,30	2,64	3,10	3,40	-
3			560	-	-	3,50	3,9	-
4		160	180	2,0	2,3	2,55	2,95	-
5			400	-	2,6	2,88	3,33	3,85
6			560	-	2,74	3,03	3,50	4,05
7		200	250	-	2,15	2,45	2,7	-
8		200	560	-	-	2,72	3,0	4,48
9		250	320	-	-	2,55	2,8	-
10			500	-	-	3,0	3,3	3,63
11			630	-	-	3,55	3,9	4,30
Индекс				а	б	в	г	д

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ								Ковка на прессах
								Карта 49, лист 2
N позиции	Усилие пресса, тс, до	Конечная толщина полосы h, мм, до	Конечная ширина полосы b, мм, до	Начальная сторона квадрата, мм, до
				220	280	350	450	560	710	900
				Начальный диаметр круга, мм, до
				250	320	400	500	630	800	1000
				Время, мин. на 1 м
12	1200, 1500, 2000	100	125	1,95	2,25	2,55	-	-	-	-
13			200	-	2,52	2,86	3,25	-	-	-
14			320	-	-	3,22	3,78	-	-	-
15			500	-	-	-	4,10	4,65	-	-
16			800	-	-	-	4,60	5,20	5,93	-
17		160	200	1,75	2,02	2,32	2,47	3,0	-	-
18			320	-	2,55	2,93	3,12	3,8	-	-
19			500	-	-	3,26	3,72	4,23	4,83	-
20			800	-	-	-	4,15	4,72	5,40	6,15
21		250	320	-	-	2,66	2,96	3,45	-	-
22			500	-	-	-	3,31	3,85	4,38	-
23			800	-	-	-	-	4,30	4,90	5,58
24			1000	-	-	-	-	4,75	5,40	6,15
25		400	500	-	-	-	-	3,5	3,98	4,50
26			800	-	-	-	-	-	4,43	5,03
27			1250	-	-	-	-	-	-	5,68
Индекс				а	б	в	г	д	е	ж

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ							Ковка на прессах
							Карта 49, лист 3
N позиции	Усилие пресса, тс, до	Конечная толщина полосы, h, мм, до	Конечная ширина полосы, b, мм, до	Начальная сторона квадрата, мм, до
				350	450	560	710	900	1120
				Начальный диаметр круга, мм, до
				400	500	630	800	1000	1250
				Время, мин. на 1 м
28	2500, 3000, 5000	125	320	2,47	2,78	3,11	-	-	-
29			500	-	3,23	3,6	4,0	-	-
30			800	-	-	-	4,70	5,25	-
31		200	320	2,25	2,52	-	-	-	-
32			500	-	3,00	3,42	3,83	-	-
33			800	-	-	-	4,46	4,76	-
34		320	500	-	2,70	3,11	3,45	-	-
35			800	-	-	-	4,10	4,31	-
36			1250	-	-	-	-	5,06	5,76
37		500	500	-	-	2,82	3,11	3,49	-
38			800	-	-	-	3,64	4,10	4,57
39			1250	-	-	-	-	4,80	5,37
Индекс				а	б	в	г	д	е

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ									Ковка на прессах
									Карта 49, лист 4
N позиции	Усилие пресса, тс, до	Конечная толщина h, мм, до	Конечная ширина b, мм, до	Начальная сторона квадрата, мм, до
				350	450	560	710	900	1120	1400	1800	2200	2800
				Начальный диаметр круга, мм, до
				400	500	630	800	1000	1250	1600	2000	2500	3200
				Время, мин. на 1 м
40	10000, 12000	200	320	2,85	3,20	3,60	4,08	-	-	-	-	-	-
41			500	-	3,98	4,31	4,82	-	-	-	-	-	-
42			800	-	-	5,0	5,62	6,03	-	-	-	-	-
43			1250	-	-	-	-	7,0	7,7	-	-	-	-
44		320	500	-	-	-	4,35	4,7	5,1	5,55	-	-	-
45			800	-	-	-	5,17	5,63	6,07	6,6	7,13	-	-
46			1250	-	-	-	-	6,6	7,17	7,8	8,55	9,15	-
47		500	800	-	-	-	-	4,78	5,17	-	-	-	-
48			1250	-	-	-	-	-	6,75	7,5	8,25	-	-
49			2000	-	-	-	-	-	-	9,4	10,5	11,4	12,6
50		св. 500	800	-	-	-	-	4,72	5,26	5,70	-	-	-
51			1250	-	-	-	-	-	6,2	7,7	8,1	-	-
52			2000	-	-	-	-	-	-	3,75	9,60	10,3	11,3
Индекс				а	б	в	г	д	е	ж	з	и	к

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 48.

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА КРУГЛОЕ											Ковка на прессах
											Карта 50, лист 1
Содержание работы Протяжка заготовки с перемещением на бойке, с поворотом вокруг оси, измерением и правкой в процессе протяжки
N позиции	Усилие пресса, тс, до		Конечный диаметр заготовки, мм, до			Начальная сторона квадрата, мм, до
						180		220		280		350		450		560
						Начальный диаметр заготовки, мм, до
						200		250		320		400		500		630
						Время, мин. на 1 м
1	600, 750, 800, 1000		125			1,96		2,45		3,08		3,78		4,62		-
2			160			1,75		2,10		2,66		3,25		3,78		-
3			200			-		1,89		2,38		2,91		3,64		-
4			250			-		-		2,10		2,63		3,22		-
5			320			-		-		-		2,31		2,80		3,50
6			400			-		-		-		-		2,52		3,15
7			500			-		-		-		-		-		2,8
Индекс						а		б		в		г		д		е
N позиции	Усилие пресса, тс, до	Конечный диаметр, мм, до		Начальная сторона квадрата, мм, до
				200	250		320	400	500		630		800		1000	1250
				Начальный диаметр заготовки, мм, до
				220	280		350	450	560		710		900		1120	1400
				Время, мин. на 1 м
8	1200, 1500, 2000	160		2,03	2,39		2,55	3,15	-		-		-		-	-
9		200		-	2,10		2,45	2,87	3,25		-		-		-	-
10		250		-	-		2,24	2,59	3,01		-		-		-	-
11		320		-	-		2,03	2,38	2,73		3,15		-		-	-
12		400		-	-		-	2,17	2,52		2,87		3,36		-	-
13		500		-	-		-	-	2,23		2,62		3,08		-	-
14		630		-	-		-	-	-		2,42		2,80		3,22	-
15		800		-	-		-	-	-		-		2, 56		2 98	-
16		1000		-	-		-	-	-		-		-		2,73	3,11
Индекс				а	б		в	г	д		е		ж		з	и

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА КРУГЛОЕ												Ковка на прессах
												Карта 50, лист 2
N позиции	Усилие пресса, тс, до	Конечный диаметр заготовки, мм, до	Начальная сторона квадрата, мм, до
			250	320		400		500		630		800	1000	1250	1600
			Начальный диаметр заготовки, мм, до
			280	350		450		560		710		900	1120	1400	1800
			Время, мин. на 1 м
17	2500, 3000, 5000	200	2,40	2,80		3,4		-		-		-	-	-	-
18		250	2,15	2,55		3,05		3,60		-		-	-	-	-
19		320	-	2,30		2,77		3,3		3,90		-	-	-	-
20		400	-	-		2,55		3,0		3,55		4,25	-	-	-
21		500	-	-		-		2,73		3,25		3,85	4,5	-	-
22		630	-	-		-		-		2,95		3,50	4,10	4,90	-
23		800	-	-		-		-		-		3,20	3,75	4,50	-
24		1000	-	-		-		-		-		-	3,45	4,10	4,90
25		1250	-	-		-		-		-		-	-	3,70	4,40
Индекс			а	б		в		г		д		е	ж	з	и
N позиции	Усилие пресса, тс, мм	Конечный диаметр заготовки, мм, до	Начальная сторона квадрата, мм, до
			500		630		800		1000		1250		1600	2000	2500
			Начальный диаметр заготовки, мм, до
			560		710		900		1120		1400		1800	2240	2800
			Время, мин. на 1 м
26	10000, 12000	500	2,80		3,30		3,96		4,78		-		-	-	-
27		630	-		2,91		3,45		4,10		4,90		5 85	-	-
28		800	-		-		3,10		3,75		4,52		5,40	6,5	-
29		1000	-		-		-		3,45		4,20		5,10	6,1	7,5
30		1250	-		-		-		-		3,85		4,65	5,57	6,66
31		1600	-		-		-		-		-		4,26	5,10	6,10
32		2000	-		-		-		-		-		-	4,65	5,58
33		2500	-		-		-		-		-		-	-	5,10
Индекс			а		б		в		г		д		е	ж	з

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 48.

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА КВАДРАТНОЕ											Ковка на прессах
											Карта 51, лист 1
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси, измерением и правкой в процессе протяжки
N позиции	Усилие пресса, тс, мм	Конечный диаметр заготовки, мм, до	Начальная сторона квадрата, мм, до
			180		220		280		350		450		560
			Начальный диаметр заготовки, мм, до
			200		250		320		400		500		630
			Время, мин. на 1 м
1	600, 700, 000	125	1,47		1,82		2,31		2,83		3,46		-
2		160	1,32		1,58		2,00		2,41		3,08		-
3		200	-		1,43		1,78		2,18		2,73		-
4		250	-		-		1,58		1,97		2,42		-
5		320	-		-		-		1,74		2,10		2,63
6		400	-		-		-		-		1,89		2,37
7		500	-		-		-		-		-		2,80
Индекс			а		б		в		г		д		е
N позиции	Усилие пресса, тс, до	Конечная сторона заготовки, мм, до	Начальная сторона квадрата, мм, до
			200	250		320	400	500		630	800	1100		1250
			Начальный диаметр заготовки, мм, до
			220	250		350	450	560		710	900	1120		1400
			Время, мин. на 1 м
8	1200, 1500, 2000	160	1,53	1,75		1,92	2,37	-		-	-	-		-
9		200	-	1,57		1,85	2,14	2,44		-	-	-		-
10		250	-	-		1,68	1,95	2,27		-	-	-		-
11		320	-	-		1,53	1,78	2,04		2,37	-	-		-
12		400	-	-		-	1,62	1,89		2,17	2,52	-		-
13		500	-	-		-	-	1,71		1,96	2,31	-		-
14		630	-	-		-	-	-		1,82	2,10	2,41		-
15		- 800	-	-		-	-	-		-	1,92	2,24		-
16		1000	-	-		-	-	-		-	-	2,04		2,32
Индекс			а	б		в	г	д		е	ж	з		и

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА КВАДРАТНОЕ											Ковка на прессах
											Карта 51, лист 2
N позиции	Усилие пресса, тс, до	Конечная сторона заготовки, мм, до	Начальная сторона квадрата, мм, до
			250	320	400		500		630		800		1000		1250	1600
			Начальный диаметр заготовки, мм, до
			280	350	450		560		710		900		1120		1400	1800
			Время, мин. на 1 м
17	2500, 3000, 5000	200	1,80	2,10	2,55		-		-		-		-		-	-
18		250	1,61	1,91	2,28		2,70		-		-		-		-	-
19		320	-	1,72	2,08		2,48		2,92		-		-		-	-
20		400	-	-	1,92		2,45		2,67		3,18		-		-	-
21		500	-	-	-		2,05		2,45		2,88		3,38		-	-
22		630	-	-	-		-		2,20		2,63		3,08		3,68	-
23		800	-	-	-		-		-		2,40		2,85		3,37	-
24		1000	-	-	-		-		-		-		2,59		3,07	3,67
25		1250	-	-	-		-		-		-		-		2,78	3,30
Индекс			а	б	в		г		д		е		ж		з	и
N позиции	Усилие пресса, тс, до	Конечная сторона заготовки, мм, до	Начальная сторона квадрата, мм, до
			500	630		800		1000		1250		1600		2000		2500
			Начальный диаметр заготовки, мм, до
			560	710		800		1120		1400		1800		2240		2800
			Время, мин. на 1 м
26	10000, 12000	500	2,10	2,48		2,97		3,59		-		-		-		-
27		630	-	2,18		2,58		3,07		3 67		4,37		-		-
28		800	-	-		2,33		2,81		3,19		4,05		4,85		-
29		1000	-	-		-		2,59		3,15		3,82		4,57		5,63
30		1250	-	-		-		-		2,90		3,49		4,17		5,00
31		1600	-	-		-		-		-		3,20		3,83		4,58
32		2000	-	-		-		-		-		-		3,49		4,18
33		2500	-	-		-		-		-		-		-		3,83
Индекс			а	б		в		г		д		е		ж		з

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 48.

ПРОТЯЖКА СЛИТКОВ НА ПРЯМОУГОЛЬНОЕ СЕЧЕНИЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на прессах
						Карта 52, лист 1
Содержание работы Сбить грани слитка и протянуть его сечение с поворотом вокруг оси в процессе протяжки с применением манипулятора
N позиции	Усилие пресса тс, до	Конечное сечение прямоугольника, см², до	Масса слитка, т, до
			0,5	0,7	1,0		1,4	2,0
			Время, мин. на 1 м
1	600, 800, 1000	200	1,9	2,13	2,42		2,71	3,04
2		250	1,71	1,94	2,18		2,46	2,75
3		320	1,52	1,71	1,99		2,18	2,42
4		400	1,38	1,56	1,76		1,96	2,18
5		500	1,23	1,36	1,56		1,78	1,95
6		630	-	1,28	1,40		1,58	1,76
7		800	-	-	1,25		1,42	1,57
8		1000	-	-	1,14		1,28	1,42
9		1250	-	-	-		1,18	1,29
10		1600	-	-	-		1,04	1,16
11		2000	-	-	-		-	1,04
Индекс			а	б	в		г	д

ПРОТЯЖКА СЛИТКОВ НА ПРЯМОУГОЛЬНОЕ СЕЧЕНИЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА									Ковка на прессах
									Карта 52, лист 2
N позиции	Усилие пресса, тс, до	Конечное сечение прямоугольника, см², до	Масса слитка, т, до
			2,0	2,5	3,2	4,0	5,0	6,3	8,0	10,0	12,0	16,0	20,0	25,0
			Время, мин. на 1 м
12	1200, 1500, 2000	250	2,77	-	-	-	-	-	-	-	-	-	-	-
13		320	2,50	2,85	-	-	-	-	-	-	-	-	-	-
14		400	2,25	2,56	-	-	-	-	-	-	-	-	-	-
15		500	2,03	2,33	2,68	-	-	-	-	-	-	-	-	-
16		630	1,85	2,09	2,42	2,65	3,09	-	-	-	-	-	-	-
17		800	1,67	1,90	2,18	2,40	2,75	3,05	-	-	-	-	-	-
18		1000	1,50	1,71	1,96	2,15	2,47	2,75	3,10	3,50	-	-	-	-
19		1250	1,35	1,52	1,77	1,96	2,28	2,50	2,80	3,20	3,55	4,0	-	-
20		1600	-	1,38	1,60	1,77	2,00	2,25	2,50	2,85	3,20	3,61	-	-
21		2000	-	-	1,45	1,60	1,80	2,00	2,28	2,56	2,88	3,28	-	-
22		2500	-	-	1,31	1,45	1,66	1,85	2,05	2,37	2,62	2,95	-	-
23		3200	-	-	-	-	1,50	1,67	1,85	2,08	2,37	2,68	-	-
24		4000	-	-	-	-	-	-	1,68	1,90	2,10	2,4	-	-
25	2500, 3000	400	2,75	3,09	-	-	-	-	-	-	-	-	-	-
26		500	2,50	2,80	3,30	-	-	-	-	-	-	-	-	-
27		630	2,25	2,52	2,95	-	-	-	-	-	-	-	-	-
28		800	2,05	2,28	2,65	2,90	3,40	-	-	-	-	-	-	-
29		1000	-	2,05	2,40	2,67	3,04	3,50	3,90	4,47	-	-	-	-
30		1250	-	1,85	2,15	2,42	2,76	3,15	3,60	4,10	4,60	5,30	-	-
31		1600	-	1,65	1,95	2,18	2,47	2,83	3,20	3,70	4,20	4,80	5,4	6,2
32		2000	-	-	1,75	1,95	2,20	2,55	2,90	3,33	3,80	4,30	4,8	5,7
33		2500	-	-	-	-	2,00	2,30	2,60	3,00	3,40	3,93	4,4	5,0
34		3200	-	-	-	-	-	2,10	2,35	2,70	3,05	3,55	3,97	4,5
35		4000	-	-	-	-	-	-	-	2,42	2,75	3,20	3,65	4,1
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 48.

ПРОТЯЖКА СЛИТКОВ НА КВАДРАТНОЕ СЕЧЕНИЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на прессах
						Карта 53, лист 1
Содержание работы Сбить грани слитка и протянуть его на заданное сечение с поворотом вокруг оси и правкой в процессе протяжки с применением манипулятора
N позиции	Усилие пресса, тс, до	Конечная сторона квадрата, мм, до	Масса слитка, т, до
			0,5	0,7	1,0	1,4	2,0	2,8
			Время, мин. на 1 м
1	600, 800, 1000	100	2,47	2,85	3,33	-	-	-
2		125	2,09	2,37	2,76	3,18	-	-
3		160	1,70	1,95	2,28	2,61	3,04	-
4		200	1,40	1,63	1,90	2,18	2,52	2,95
5		250	-	1,36	1,57	1,81	2,09	2,47
6		320	-	-	1,28	1,47	1,71	2,00
7		400	-	-	-	-	1,43	1,66
8		500	-	-	-	-	-	1,38
Индекс			а	б	в	г	д	е

ПРОТЯЖКА СЛИТКОВ НА КВАДРАТНОЕ СЕЧЕНИЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА									Ковка на прессах
									Карта 53, лист 2
N позиции	Усилие пресса, тс, до	Конечная сторона квадрата, мм, до	Масса слитка, т, до
			2,0	2,5	3,2	4,0	5,0	6,3	8,0	10,0	12,0	16,0	20,0	25,0
			Время, мин. на 1 м
9	1200, 1500, 2000	160	2,51	-	-	-	-	-	-	-	-	-	-	-
10		200	2,10	2,43	-	-	-	-	-	-	-	-	-	-
11		250	1,75	2,05	2,30	2,62	2,94	-	-	-	-	-	-	-
12		320	1,45	1,67	1,87	2,15	2,43	2,78	3,15	3,55	-	-	-	-
13		400	-	1,40	1,57	1,80	2,00	2,32	2,62	2,95	3,30	3,80	-	-
14		500	-	-	-	-	1,68	1,90	2,18	2,47	2,72	3,15	-	-
15		630	-	-	-	-	-	-	-	2,05	2,25	2,65	-	-
16	3000	200	2,60	2,90	-	-	-	-	-	-	-	-	-	-
17		250	2,05	2,45	2,78	3,15	3,52	4,0	-	-	-	-	-	-
18		320	1,78	2,00	2,30	2,55	2,90	3,30	3,80	4,28	-	-	-	-
19		400	-	1,66	1,87	2,15	2,38	2,71	3,12	3,51	4,0	4,6	5,05	5,80
20		500	-	-	-	-	2,00	2,27	2,15	2,95	3,3	3,85	4,30	4,80
21		630	-	-	-	-	-	-	2,45	2,48	2,72	3,15	3,50	3,95
22		800	-	-	-	-	-	-	-	2,00	2,25	2,60	2,90	3,30
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 48.

ПРОТЯЖКА СЛИТКОВ НА КРУГЛОЕ СЕЧЕНИЕ В ВЫРЕЗНЫХ БОЙКАХ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА							Ковка на прессах
							Карта 54
Содержание работы Сбить грани слитка и протянуть его на заданное сечение с поворотом вокруг оси и правкой в процессе протяжки с применением манипулятора
N позиции	Усилие пресса, тс, до	Конечный диаметр, мм, до	Масса слитка, т, до
			0,5	0,7	1,0	1,4	2,0	2,8	4,0	5,6
			Время, мин. на 1 м
1	600, 800, 1000	100	2,24	2,57	3,04	-	-	-	-	-
2		125	1,90	2,18	2,52	2,90	-	-	-	-
3		160	1,57	1,76	2,09	2,38	2,75	-	-	-
4		200	1,28	1,48	1,71	2,0	2,38	2,66	-	-
5		250	-	1,23	1,42	1,64	2,00	2,25	2,56	-
6		320	-	-	1,16	1,33	1,71	1,85	2,10	2,38
7		400	-	-	-	-	1,49	1,55	1,71	2,10
8		500	-	-	-	-	-	1,25	1,42	1,61
Индекс			а	б	в	г	д	е	ж	з

N позиции	Усилие пресса, тс, до	Конечный диаметр, мм, до	Масса слитка, т, до
			2,0	2,5	3,2	4,0	5,0	6,3	8,0	10,0	12,0	16,0	20,0	25,0
			Время, мин. на 1 м
9	1200, 1500, 2000	200	1,65	1,9	-	-	-	-	-	-	-	-	-	-
10		250	1,38	1,6	1,78	2,0	2,30	-	-	-	-	-	-	-
11		320	1,13	1,3	1,46	1,65	1,40	2,12	2,4	2,78	3,1	3,5	-	-
12		400	-	1,07	1,22	1,37	1,57	1, 75	2 0	2,28	2,51	2,9	-	-
13		500	-	-	-	-	1,33	1,48	1,68	1,90	2,1	2,43	-	-
14		630	-	-	-	-	-	-	-	1,55	1,75	2,0	-	-
15	2500, 3000	200	1,98	2,28	-	-	-	-	-	-	-	-	-	-
16		250	1,67	1,92	2,12	2,4	-	-	-	-	-	-	-	-
17		320	1,37	1,57	1,75	1,96	52,28	2,25	2,90	-	-	-	-	-
18		400	-	1,29	1,46	1,6	1,87	2,05	2,40	2,76	3,15	3,60	4,05	4,60
19		500	-	-	1,21	1,35	1,55	1,75	1,97	2,30	2,60	2,95	3,40	3,85
20		630	-	-	-	-	-	1,45	1,67	1,96	2,15	2,50	2,86	3,20
21		800	-	-	-	-	-	-	-	1,52	1,78	2,00	2,30	2,65
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м

Примечания:

1. Поправочные коэффициенты на измененные условия протяжки приведены в карте 48.

2. При протяжке слитков в плоских бойках время, приведенное в карте, принимать с коэффициентом 1,8.

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на прессах
						Карта 55, лист 1
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки с применением манипулятора
N позиции	Усилие пресса, тс, до	Конечное сечение прямоугольника, см², до	Начальная сторона квадрата, мм, до
			180	220	280		350	450
			Начальный диаметр, мм, до
			200	250	320		400	500
			Время, мин. на 1 м
1	600, 800, 1000	100	1,75	2,00	2,20		-	-
2		200	1,55	1,73	1,95		2,15	-
3		400	-	1,50	1,65		1,85	-
4		800	-	-	1,45		1,65	1,85
5		1000	-	-	-		-	1,70
Индекс			а	б	в		г	д

N позиции	Усилие пресса, тс, до	Конечное сечение прямоугольника, см², до	Начальная сторона квадрата, мм, до
			350	400	450	500	560	630	710	800	900
			Начальный диаметр, мм, до
			400	450	500	560	630	710	800	900	1000
			Время, мин. на 1 м
6	1200, 1500, 2000	450	3,0	3,40	3,9	4,4	5,0	5,7	-	-	-
7		500	2,7	3,10	3,55	4,0	4,60	5,2	-	-	-
8		710	2,55	2,8	3,2	3,65	4,12	4,70	-	-	-
9		900	-	2,55	2,85	3,30	3,75	4,22	-	-	-
10		1120	-	-	2,62	3,0	3,40	3,85	4,40	4 9	5,7
11		1400	-	-	-	2,70	3,10	3,50	4,0	4,5	5,2
12		1800	-	-	-	2,45	2,80	3,15	3,55	4,10	4,7
13		2200	-	-	-	-	-	2,90	3,27	3,70	4,3
14		2800	-	-	-	-	-	2,60	2,95	3,35	3,85
15		3500	-	-	-	-	-	-	2,68	3,05	3,50
16		4500	-	-	-	-	-	-	2,40	2,75	3,15
17		5600	-	-	-	-	-	-	-	-	2,90
Индекс			а	б	в	г	д	е	ж	з	и

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА								Ковка на прессах
								Карта 55, лист 2
N позиции	Усилие пресса, тс, до	Конечное сечение прямоугольника, см², до	Начальная сторона квадрата, мм, до
			350	400	450	500	560	630	710	800	900
			Начальный диаметр, мм, до
			400	450	500	560	630	710	800	900	1000
			Время, мин. на 1 м
18	2500, 3000	450	3,40	3,85	4,45	4,9	-	-	-	-	-
19		500	3,10	3,50	4,0	4,55	5,2	5,9	-	-	-
20		710	2,85	3,22	3,65	4,18	4,7	5,4	-	-	-
21		900	-	2,92	3,30	3,80	4,3	4,9	-	-	-
22		1120	-	2,68	3,06	3,45	3,95	4,5	5,1	5,9	6,7
23		1400	-	-	2,75	3,18	3,60	4,1	4,7	5,3	6,1
24		1800	-	-	-	2,85	3,25	3,7	4,2	4,8	5,55
25		2200	-	-	-	-	3,0	3,4	3,85	4,5	5,1
26		2800	-	-	-	-	2,70	3,1	3,50	4,05	4,6
27		3500	-	-	-	-	-	2,85	3,2	3,7	4,25
28		4500	-	-	-	-	-	-	2,9	3,35	3,7
29		5600	-	-	-	-	-	-	-	3,05	3,5
30		7100	-	-	-	-	-	-	-	-	3,2
Индекс			а	б	в	г	д	е	ж	з	и

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 48.

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО СЕЧЕНИЯ НА КРУГЛОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на прессах
						Карта 56
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки с применением манипулятора
N позиции	Усиление пресса, тс, до	Конечный диаметр, мм, до	Начальная сторона квадрата, мм, до
			100	140	180	220	280	350	450
			Время, мин. на 1 м
1	600, 800, 1000	60	1,18	1,40	1,58	1,75	-	-	-
2		100	-	1,23	1,41	1,55	1,78	-	-
3		160	-	-	1,26	1,43	1,58	1,78	-
4		250	-	-	-	-	1,45	1,60	-
5		400	-	-	-	-	-	-	1,62
Индекс			а	б	в	г	д	е	ж

N позиции	Усиление пресса, тс, до	Конечный диаметр, мм, до	Начальная сторона квадрата, мм, до
			250	280	320	350	400	450	500	560	630	710	800	900	1000
			Время, мин. на 1 м
6	1200 1500 2000	160	2,05	2,2	2,4	2,6	2,8	3,0	3,25	3,5	3,8	-	-	-	-
7		250	-	-	2,2	2,35	2,5	2,75	2,90	3,2	3,4	-	-	-	-
8		320	-	-	-	-	2,3	2,5	2,7	9,9	3,15	3,40	-	-	-
9		400	-	-	-	-	-	2,3	2,48	2,68	2,85	3,10	-	-	-
10		500	-	-	-	-	-	-	-	2,42	2,62	2,83	3,02	3,3	-
11		630	-	-	-	-	-	-	-	-	-	2,55	2,50	3,02	-
12		800	-	-	-	-	-	-	-	-	-	-	-	2,75	-
13	2500 3000	200	2,90	3,20	3,50	3,85	4,30	4,7	-	-	-	-	-	-	-
14		250	-	2,40	3,25	3,50	3,9	4,3	4,7	5,1	-	-	-	-	-
15		320	-	-	-	3,15	3,5	3,8	4,2	4,6	5,0	5,5	6,2	-	-
16		400	-	-	-	-	-	3,4	3,8	4,1	4,5	5,0	5,6	6,2	6,7
17		500	-	-	-	-	-	-	-	3,70	4,10	4,5	5,0	5,5	6,0
18		630	-	-	-	-	-	-	-	-	-	4 1	4,5	5 0	5,4
19		800	-	-	-	-	-	-	-	-	-	-	-	4,5	4,9
20		1000	-	-	-	-	-	-	-	-	-	-	-	-	4,4
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н

Примечание. Поправочные коэффициенты на измененные условия протяжки приведены в карте 48.

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА КВАДРАТНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на прессах
						Карта 57, лист 1
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки с применением манипулятора
N позиции	Усилие пресса, тс, до	Конечная сторона квадрата, мм, до	Начальная сторона квадрата, мм, до
			140	180	220	280	350	450
			Начальный диаметр, мм, до
			160	200	250	300	400	500
			Время, мин. на 1 м
1	600, 800, 1000	100	1,28	1,47	1,61	1,8	-	-
2		140	-	1,33	1,47	1,61	1,80	-
3		200	-	-	1,33	1,47	1,61	-
4		280	-	-	-	-	1,47	1,66
5		400	-	-	-	-	-	1,52
Индекс			а	б	в	г	д	е

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА КВАДРАТНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА												Ковка на прессах
												Карта 57, лист 2
N позиции	Усилие пресса, тс, до	Конечная сторона квадрата, мм, до	Начальная сторона квадрата, мм, до
			200	220	250	280	320	350	400	450	500	560	630	710	800	900	1000
			Начальный диаметр, мм, до
			220	250	280	320	350	400	450	500	560	630	710	800	900	1000	1100
			Время, мин. на 1 м
6	1200, 1500, 2000	140	1,36	1,48	1,58	1,70	1,80	1,95	2,05	-	-	-	-	-	-	-	-
7		180	1,28	1,38	1,47	1,58	1,68	1,80	1,93	2,05	2,2	2,35	-	-	-	-	-
8		220	-	1,28	1,37	1,47	1,55	1,67	1,80	1,90	2,03	2,18	2,30	2,50	2,70	-	-
9		280	-	-	-	-	1,45	1,55	1,65	1,75	1,90	2,00	2,15	2,32	2,50	2,65	2,80
10		350	-	-	-	-	-	-	1,55	1,63	1,75	1,85	2,00	2,16	2,30	2,45	2,60
11		450	-	-	-	-	-	-	-	-	1,60	1,70	1,85	2,00	2,12	2,25	2,40
12		550	-	-	-	-	-	-	-	-	-	-	1,70	1,83	1,95	2,06	2,15
13		710	-	-	-	-	-	-	-	-	-	-	-	-	1,81	1,90	2,00
14		900	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1,85
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА КВАДРАТНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА												Ковка на прессах
												Карта 57, лист 3
N позиции	Усилие пресса, тс, до	Конечная сторона квадрата, мм, до	Начальная сторона квадрата, мм, до
			200	220	250	280	320	350	400	450	500	560	630	710	800	900	1000
			Начальный диаметр, мм, до
			220	250	280	320	350	400	450	500	560	630	710	800	900	1000	1100
			Время, мин. на 1 м
15	2500, 3000	140	-	1,70	1,85	2,00	2,18	2,40	-	-	-	-	-	-	-	-	-
16		180	-	1,53	1,66	1,82	1,98	2,15	2,40	2,52	-	-	-	-	-	-	-
17		220	-	1,40	1,53	1,68	1,80	1,97	2,20	2,35	2,55	2,75	-	-	-	-	-
18		280	-	-	-	-	1,63	1,80	2,00	2,15	2,30	2,50	2,78	-	-	-	-
19		350	-	-	-	-	-	-	1,83	2,00	2,15	2,35	2,54	2,80	-	-	-
20		450	-	-	-	-	-	-	-	-	1,92	2,10	2,30	2,50	2,70	2,96	3,16
21		550	-	-	-	-	-	-	-	-	-	-	2,16	2,30	2,50	2,73	2,90
22		710	-	-	-	-	-	-	-	-	-	-	-	-	2,30	2,50	2,66
23		900	-	-	-	-	-	-	-	-	-	-	-	-	-	-	2,40
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

ОСАДКА ЗАГОТОВКИ							Ковка на прессах
ОСАДКА ЗАГОТОВКИ							Карта 58, лист 1
Содержание работы Установить заготовку под пресс. Осадить, замерить
N позиции	Усилие пресса, тс, до	Начальная высота заготовки H, мм, до	Конечная высота заготовки h, мм, до
			80	100	125	160	200	250	320	400
			Время, мин.
1	600, 750, 800, 1000	250	0,94	0,88	-	-	-	-	-	-
2		280	1,02	0,95	0,88	0,82	-	-	-	-
3		320	1,11	1,04	0,97	0,90	0,84	0,78	-	-
4		360	1,20	1,12	1,04	0,97	0,90	0,84	0,78	-
5		400	1,29	1,20	1,12	1,04	0,97	0,91	0,84	0,78
6		450	1,40	1,30	1,21	1,13	1,05	0,98	0,91	0,85
7		500	1,50	1,40	1,30	1,21	1,13	1,05	0,97	0,91
8		560	1,62	1,51	1,40	1,30	1,22	1,14	1,05	0,98
9		630	1,75	1,63	1,52	1,41	1,32	1,23	1,14	1,06
10		710	1,90	1,77	1,65	1,53	1,43	1,33	1,23	1,15
11		800	2,05	1,92	1,78	1,66	1,55	1,44	1,34	1,25
12		900	-	-	1,93	1,79	1,67	1,56	1,45	1,35
13		1000	-	-	-	-	1,79	1,68	1,55	1,45
Индекс			а	б	в	г	д	е	ж	з

T = 0,0907 H^0,67 · h^-0,31

ОСАДКА ЗАГОТОВКИ											Ковка на прессах
ОСАДКА ЗАГОТОВКИ											Карта 58, лист 2
Содержание работы Подать выдвижным столом заготовку под пресс, осадить, замерить. Выдать выдвижным столом заготовку из-под пресса
N позиции	Усилие пресса, тс, до	Начальная высота заготовки H, мм, до	Конечная высота заготовки h, мм, до
			100	125	160	200	250	320	400	500	630	800	1000	1250	1600
			Время, мин.
1	1200, 1500, 2000	400	2,53	2,20	1,73	1,45	1,22	1,00	-	-	-	-	-	-	-
2		450	2,87	2,40	1,96	1,64	1,38	1,13	-	-	-	-	-	-	-
3		500	3,20	2,68	2,19	1,84	1,54	1,26	1,06	-	-	-	-	-	-
4		560	3,61	3,02	2,47	2,07	1,74	1,42	1,19	0,99	-	-	-	-	-
5		630	4,08	3,41	2,80	2,34	1,97	1,61	1,35	1,11	-	-	-	-	-
6		710	4,63	3,87	3,17	2,65	2,23	1,82	1,53	1,27	-	-	-	-	-
7		800	5,24	4,39	3,59	3,01	2,53	2,07	1,73	1,44	1,21	-	-	-	-
8		900	5,93	4,67	4,07	3,40	2,86	2,34	1,96	1,63	1,37	1,13	-	-	-
9		1000	6,63	5,55	4,54	3,80	3,20	2,61	2,19	1,75	1,53	1,27	-	-	-
10		1100	-	6,13	5,02	4,20	3,53	2,89	2,42	1,82	1,69	1,40	-	-	-
11		1250	-	-	5,74	4,81	4,04	3,30	2,77	2,30	1,94	1,60	-	-	-
12		1400	-	-	-	5,41	4,55	3,72	3,12	2,59	2,18	1,80	-	-	-
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н

T = 0,187 H^1,05 · h^-0,8

ОСАДКА ЗАГОТОВКИ											Ковка на прессах
ОСАДКА ЗАГОТОВКИ											Карта 58, лист 3
N позиции	Усилие пресса, тс, до	Начальная высота заготовки H, мм, до	Конечная высота заготовки h, мм, до
			100	125	160	200	250	320	400	500	630	800	1000	1250	1600
			Время, мин.
13	2500, 3000, 5000	500	2,39	2,00	1,64	1,37	1,15	0,94	0,79	-	-	-	-	-	-
14		560	3,00	2,52	2,06	1,73	1,45	1,19	0,99	0,83	-	-	-	-	-
15		630	3,40	2,85	2,33	1,95	1,64	1,34	1,12	0,94	-	-	-	-	-
16		710	3,86	3,23	2,64	2,21	1,86	1,52	1,28	1,06	0,89	-	-	-	-
17		800	4,37	3,66	3,00	2,51	2,11	1,72	1,45	1,20	1,01	-	-	-	-
18		900	4,95	4,14	3,39	2,84	2,39	1,95	1,64	1,36	1,14	0,95	-	-	-
19		1000	-	-	3,79	3,17	2,67	2,18	1,83	1,52	1,28	1,06	-	-	-
20		1100	-	-	4,19	3,51	2,95	2,41	2,02	1,68	1,41	1,17	0,97	-	-
21		1250	-	-	-	4,01	3,37	2,76	2,31	1,92	1,61	1,34	1,11	-	-
22		1400	-	-	-	-	3,80	3,11	2,60	2,16	1,82	1,50	1,25	1,03	-
26		1600	-	-	-	-	-	3,57	2,99	2,49	2,09	1,73	1,44	1,19	-
24		1800	-	-	-	-	-	-	3,39	2,82	2,37	1,96	1,63	1,35	1,10
25		2000	-	-	-	-	-	-	-	3,15	2,65	2,19	1,82	1,50	1,23
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н

T = 0,156 H^1,05 · h^-0,8

ОСАДКА ЗАГОТОВКИ											Ковка на прессах
ОСАДКА ЗАГОТОВКИ											Карта 58, лист 4
N позиции	Усилие пресса, тс, до	Начальная высота заготовки H, мм, до	Конечная высота заготовки h, мм, до
			100	200	250	320	400	500	630	800	1000	1250	1600	2000	2500
			Время, мин.
26	10000, 12000	630	2,62	2,28	1,98	1,70	1,48	-	-	-	-	-	-	-	-
27		710	2,96	2,58	2,25	1,93	1,68	1,46	-	-	-	-	-	-	-
28		800	3,36	2,92	2,55	2,19	1,91	1,66	1,44	-	-	-	-	-	-
29		900	-	3,31	2,88	2,48	2,16	1,88	1,63	1,40	-	-	-	-	-
30		1000	-	3,70	3,22	2,77	2,41	2,10	1,82	1,56	-	-	-	-	-
31		1100	-	-	3,56	3,06	2,67	2,32	2,01	1,73	1,51	-	-	-	-
32		1250	-	-	4,07	3,50	3,05	2,65	2,30	1,97	1,72	-	-	-	-
33		1400	-	-	4,59	3,94	3,43	2,98	2,59	2,22	1,94	1,69	-	-	-
34		1600	-	-	-	4,53	3,95	3,43	2,98	2,56	2,23	1,94	-	-	-
35		1800	-	-	-	5,13	4,47	3,88	3,37	2,89	2,53	2,20	1,89	-	-
36		2000	-	-	-	5,73	4,99	4,34	3,77	3,23	2,82	2,46	2,11	-	-
37		2250	-	-	-	-	5,65	4,91	4,26	3,66	3,20	2,78	2,39	-	-
38		2500	-	-	-	-	6,31	5,49	4,76	4,09	3,57	3,10	2,66	2,33	-
39		2800	-	-	-	-	-	5,57	4,84	4,15	3,63	3,15	2,71	2,37	2,05
40		3200	-	-	-	-	-	-	5,49	4,72	4,12	3,58	3,071	2,69	2,33
41		3600	-	-	-	-	-	-	-	5,27	4,61	4,01	3,44	3,00	2,60
42		4000	-	-	-	-	-	-	-	5,83	5,09	4,43	3,80	3,32	2,88
43		4500	-	-	-	-	-	-	-	6,52	5,70	4,95	4,25	3,71	3,22
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н

T = 0,07 H^1,05 · h^-0,62

Примечание. Время в карте дано с учетом вспомогательного времени на наложение и снятие осадочных плит.

ПРОШИВКА ОТВЕРСТИЯ В ЗАГОТОВКЕ							Ковка на прессах
ПРОШИВКА ОТВЕРСТИЯ В ЗАГОТОВКЕ							Карта 59, лист 1
Содержание работы Взять прошивень и установить его на заготовку. Прошить, перевернуть заготовку, положить на подкладное кольцо. Прошить окончательно. Убрать прошивень. Править после прошивки
N позиции	Усилие пресса, тс, до	Высота прошиваемой заготовки h, мм, до	Диаметр прошиваемого отверстия a, мм
			100	125	160	200	250	320	400	500
			Время, мин.
1	600, 800, 1000	80	1,11	1,25	1,43	1,60	1,81	-	-	-
2		100	1,20	1,36	1,55	1,74	1,96	-	-	-
3		125	1,30	1,47	1,67	1,88	2,12	2,42	2,72	-
4		160	1,43	1,61	1,83	2,06	2,32	2,64	2,97	-
5		200	1,55	1,74	1,98	2,23	2,51	2,86	3,22	-
6		250	1,68	1,89	2,15	2,42	2,72	3,10	3,49	-
7		320	1,83	2,06	2,35	2,64	2,98	3,39	3,82	-
8		400	1,98	2,23	2,55	2,87	3,23	3,68	4,14	-
9		500	2,15	2,42	2,76	3,11	3,49	3,98	4,48	-
10	1200, 1500, 2000	160	0,98	1,10	1,25	1,41	1,59	1,81	2,04	2,29
11		200	1,06	1,19	1,36	1,53	1,72	1,96	2,21	2,49
12		250	1,15	1,29	1,47	1,66	1,86	2,13	2,39	2,69
13		320	1,25	1,41	1,61	1,81	2,04	2,32	2,62	2,94
14		400	-	1,53	1,74	1,96	2,21	2,52	2,83	3,19
15		500	-	1,66	1,89	2,13	2,39	2,73	3,07	3,46
16		630	-	-	2,05	2,31	2,60	2,97	3,34	3,76
17		800	-	-	2,24	2,52	2,84	3,23	3,64	4,09
Индекс			а	б	в	г	д	е	ж	з

ПРОШИВКА ОТВЕРСТИЯ В ЗАГОТОВКЕ							Ковка на прессах
ПРОШИВКА ОТВЕРСТИЯ В ЗАГОТОВКЕ							Карта 59, лист 2
N позиции	Усилие пресса, тс, до	Высота прошиваемой заготовки h, мм, до	Диаметр прошиваемого отверстия d, мм
			200	250	320	400	500	630	800	1000
			Время, мин.
18	2500, 3000, 5000	160	2,19	2,46	2,80	3,16	-	-	-	-
19		200	2,35	2,64	3,01	3,39	3,82	-	-	-
20		250	2,52	2,84	3,24	3,64	4,10	4,63	-	-
21		320	2,73	3,07	3,50	3,94	4,44	5,01	-	-
22		400	2,93	3,30	3,76	4,23	4,76	5,39	-	-
23		500	3,15	3,54	4,04	4,55	5,12	5,78	-	-
24		630	3,39	3,82	4,35	4,90	5,51	6,23	-	-
25		800	-	4,12	4,69	5,28	5,95	6,72	-	-
26		1000	-	4,42	5,04	5,68	6,39	7,22	-	-
27	10000	400	4,06	4,57	5,21	5,86	6,60	7,46	8,46	9,38
28		500	4,36	4,91	5,59	6,29	7,09	8,01	9,09	10,1
29		630	4,69	5,28	6,02	6,78	7,63	8,62	9,79	10,8
30		800	-	5,70	6,50	7,32	8,24	9,31	10,6	11,7
31		1000	-	-	6,98	7,86	8,85	10,0	11,3	12,6
32		1250	-	-	-	8,44	9,50	10,7	12,2	13,5
33		1600	-	-	-	9,13	10,3	11,6	13,2	14,6
34		2000	-	-	-	-	11,0	12,5	14,2	15,7
35		2500	-	-	-	-	11,9	13,4	15,2	16,9
Индекс			а	б	в	г	д	е	ж	з

T = 0,02 h^0,36 · d^0,53 поз. 1 - 9,

T = 0,0137 h^0,36 · d^0,53 поз. 10 - 17,

T = 0,026 h^0,32 · d^0,53 поз. 18 - 26,

T = 0,036 h^0,32 · d^0,53 поз. 27 - 35

Примечание. При калибровке отверстия время, приведенное в карте, принимать с коэффициентом 0,7.

ВЫРАВНИВАНИЕ СТЕНОК У ПРОШИТОЙ ЗАГОТОВКИ				Ковка на прессах
ВЫРАВНИВАНИЕ СТЕНОК У ПРОШИТОЙ ЗАГОТОВКИ				Карта 60
Содержание работы Выровнять стенки прошитой заготовки на оправке с кантовкой в процессе выравнивания
N позиции	Масса блока, т, до	Усилие пресса, тс, до
		1200, 1500, 2000	2500, 3000, 5000		10000, 12000
		Время, мин.
1	0,4	1,65	-		-
2	0,6	1,80	2,20		-
3	1,0	1,95	2,40		-
4	1,6	2,12	2,60		-
5	2,5	2,30	2,80		-
6	4,0	2,50	3,10		-
7	6,0	2,75	3,4		-
8	10,0	-	3,7		4,5
9	12,0	-	-		5,3
10	16,0	-	-		6,6
11	20	-	-		7,8
12	25	-	-		9,3
13	32	-	-		11,2
14	40	-	-		13,2
15	50	-	-		15,8
16	63	-	-		18,7
17	80	-	-		22,5
Индекс		а	б		в

ОБКАТКА ДИСКА ПО ДИАМЕТРУ, ПРАВКА ЗАГОТОВКИ								Ковка на прессах
ОБКАТКА ДИСКА ПО ДИАМЕТРУ, ПРАВКА ЗАГОТОВКИ								Карта 61, лист 1
Содержание работы Поставить заготовку на ребра. Обкатать по окружности. Положить заготовку на торец, править. Выдать поковку из-под пресса
N позиции	Усилие пресса, тс, до	Диаметр диска D, мм, до	Высота диска H, мм, до
			100	125	160	200	250	320	400	500	630
			Время, мин.
1	500, 600, 750, 800, 1000	250	1,75	2,04	2,41	2,80	-	-	-	-	-
2		280	1,93	2,24	2,65	3,09	3,59	-	-	-	-
3		320	2,16	2,51	2,97	3,46	4,03	4,76	-	-	-
4		350	-	2,71	3,21	3,73	4,35	5,14	-	-	-
5		400	-	3,04	3,59	4,18	4,87	5,76	6,70	-	-
6		450	-	3,36	3,97	4,62	5,38	6,36	7,41	-	-
7		500	-	3,67	4,34	5,06	5,89	6,96	8,10	9,43	-
8		560	-	4,04	4,78	5,57	6,48	7,66	8,92	10,4	-
9		630	-	-	5,29	6,15	7,16	8,47	9,86	11,5	-
10		710	-	-	-	6,81	7,93	9,38	10,9	12,7	-
11		800	-	-	-	7,54	8,78	10,4	12,1	14,1	-
12		900	-	-	-	8,33	9,70	11,5	13,3	15,5	-
13		1000	-	-	-	9,11	10,6	12,5	14,6	17,0	-
Индекс			а	б	в	г	д	е	ж	з	и

ОБКАТКА ДИСКА ПО ДИАМЕТРУ, ПРАВКА ЗАГОТОВКИ							Ковка на прессах
ОБКАТКА ДИСКА ПО ДИАМЕТРУ, ПРАВКА ЗАГОТОВКИ							Карта 61, лист 2
N позиции	Усилие пресса, тс, до	Диаметр диска D, мм, до	Высота диска H, мм, до
			200	250	320	400		500	630
			Время, мин.
14	1200, 1500, 2000	600	2,78	3,24	3,83	4,46		5,19	6,07
15		630	2,90	3,38	3,99	4,65		5,41	6,33
16		680	3,10	3,60	4,26	4,96		5,77	6,76
17		710	3,21	3,74	4,42	5,15		5,99	7,01
18		750	3,36	3,92	4,63	5,39		6,27	7,34
19		800	3,55	4,14	4,89	5,96		6,63	7,76
20		850	3,74	4,36	5,15	6,00		6,98	8,17
21		900	3,93	4,57	5,41	6,29		7,33	8,57
22		1000	-	5,00	5,91	6,88		8,01	9,38
23		1060	-	5,25	6,22	7,23		8,42	9,85
24		1120	-	5,51	6,51	7,58		8,82	10,3
25		1180	-	5,76	6,81	7,92		9,22	10,8
26		1250	-	6,05	7,15	8,32		9,69	11,3
27		1320	-	6,33	7,49	8,72		10,1	11,9
Индекс			а	б	в	г		д	е

N позиции	Усилие пресса, тс, до	Диаметр диска D, мм, до	Высота диска H, мм, до
			250	320	400	500	630	800	1000	1250
			Время, мин.
28	2500, 3000, 5000	600	3,20	3,76	4,34	5,02	5,83	-	-	-
29		630	3,42	4,01	4,64	5,36	6,23	-	-	-
30		680	3,79	4,45	5,14	5,94	6,91	-	-	-
31		710	4,02	4,71	5,45	6,30	7,32	-	-	-
32		750	4,32	5,08	5,87	6,78	7,88	9,21	-	-
33		800	4,72	5,54	6,40	7,40	8,60	10,0	-	-
34		850	5,13	6,01	6,95	8,03	9,34	10,9	-	-
35		900	5,53	6,49	7,51	8,68	10,1	11,8	-	-
36		1000	6,38	7,48	8,65	10,0	11,6	13,6	15,7	-
37		1060	6,90	8,10	9,36	10,8	12,6	14,7	17,0	-
38		1120	7,43	8,72	10,1	11,6	13,5	15,8	18,3	21,1
39		1180	7,97	9,36	10,8	12,5	14,5	17,0	19,6	22,7
40		1250	8,62	10,1	11,7	13,5	15,7	18,3	21,2	24,5
41		1320	9,28	10,9	12,6	14,5	16,9	19,7	22,8	26,4
42		1400	10,0	11,8	13,6	15,7	18,3	21,4	24,7	28,6
Индекс			а	б	в	г	д	е	ж	з

ОБКАТКА ДИСКА ПО ДИАМЕТРУ, ПРАВКА ЗАГОТОВКИ								Ковка на прессах
ОБКАТКА ДИСКА ПО ДИАМЕТРУ, ПРАВКА ЗАГОТОВКИ								Карта 61, лист 3
N позиции	Усилие пресса, тс, до	Диаметр диска D, мм, до	Высота диска H, мм, до
			250	320	400	500	630	800	1000	1250	1600
			Время, мин.
43	10000, 12000	800	-	11,0	12,2	13,6	15,1	-	-	-	-
44		900	-	11,8	13,1	14,6	16,3	18,2	-	-	-
45		1000	-	12,6	14,0	15,6	17,4	19,4	21,6	-	-
46		1060	-	13,1	14,5	16,2	18,0	20,2	22,4	-	-
47		1120	-	13,6	15,1	16,7	18,6	20,9	23,2	25,7	-
48		1180	-	14,0	15,5	17,3	19,3	21,5	23,9	26,6	-
49		1250	-	14,5	16,1	17,9	20,0	22,3	24,8	27,5	-
50		1320	-	15,0	16,7	18,5	20,6	23,1	25,6	28,5	-
51		1400	-	15,6	17,3	19,2	21,4	24,0	26,6	29,5	-
52		1500	-	16,2	18,0	20,0	22,3	25,0	27,8	30,8	34,6
53		1600	-	16,9	18,8	20,9	23,3	26,0	28,9	32,1	36,0
54		1700	-	17,6	19,5	21,7	24,1	27,0	30,0	33,3	37,4
55		1800	-	-	20,2	22,4	25,0	28,0	31,1	34,5	38,8
56		1900	-	-	20,9	23,2	25,9	28,9	32,1	35,7	40,1
57		2000	-	-	-	24,0	26,7	29,9	33,2	36,9	41,4
58		2100	-	-	-	-	27,5	30,8	34,2	38,0	42,7
59		2200	-	-	-	-	28,3	31,7	35,2	39,1	43,9
60		2300	-	-	-	-	-	32,6	36,2	40,2	45,1
61		2400	-	-	-	-	-	33,5	37,2	41,3	46,3
62		2500	-	-	-	-	-	34,3	38,1	42,3	47,5
Индекс			а	б	в	г	д	е	ж	з	и

I. T = 0,0007 Д^0,85 · H^0,68	III. T = 0,0000157 Д^1,35 · H^0,65
II. T = 0,00033 Д^0,85 · H^0,68	IV. T = 0,0116 Д^0,62 · H^0,47

Примечание. При обкатке диска с отверстием на оправке время по карте принимать с коэффициентом 0,8.

КОВКА КОЛЕНЧАТЫХ ВАЛОВ									Ковка на прессах
КОВКА КОЛЕНЧАТЫХ ВАЛОВ									Карта 62, лист 1
Содержание работы
I. Передача колена без скругления шейки					II. Передача колена и скругление шейки				III. Ковка шейки и фланца на конце коленчатого вала

I					II				III
N позиции	Усилие пресса, тс, до	Высота колена H, мм, до	I				II				III
			Засечь металл на шейку	Передать металл на колено и отковать его по размерам		Итого на операцию	Засечь металл на шейку	Передать металл на колено, скруглить шейки, отковать колено		Итого на операцию	Засечь металл на фланец и шейку	Ковать фланец и шейку	Итого на операцию
			Время, мин.
1	500, 600, 700, 800, 1000	140	1,78	6,5		8,28	1,78	14,0		15,78	2,4	7,6	10,0
2		160	1,92	7,0		8,92	1,92	15,0		16,92	2,57	8,1	10,67
3		180	2,05	7,4		9,45	2,05	16,0		18,05	2,75	8,6	11,35
4		200	2,20	7,9		10,1	2,20	17,0		19,20	2,95	9,2	12,15
5		225	2,35	8,4		10,75	2,35	18,5		23,85	3,20	9,7	12,9
6		250	2,50	9,0		11,5	2,50	19,6		22,1	3,35	10,3	13,65
7		280	2,65	9,6		12,25	2,65	21,0		23,65	3,53	11,0	14,53
8		320	2,85	10,2		13,05	2,85	23,0		25,85	3,80	11,8	15,6
9		350	3,00	11,0		14,0	3,00	24,0		27,0	4,1	12,3	16,4
10		400	3,30	11,8		15,1	3,30	26,0		29,3	4,4	13,2	17,6
11		450	3,50	12,5		16,0	3,50	28,0		31,5	4,65	14,1	18,75
12	1200, 1500, 2000	320	2,6	9,5		12,1	2,65	16,5		19,15	3,0	11,8	14,8
13		350	2,75	10,2		12,95	2,87	18,0		20,87	3,3	12,8	16,1
14		400	3,02	11,2		14,22	3,2	20,0		23,2	3,2	14,6	17,8
15		450	3,3	12,6		15,9	3,5	23,0		26,5	4,0	15,3	19,3
16		500	3,58	14,0		17,58	3,8	25,0		28,8	4,3	18,0	22,3
Индекс			а	б		в	г	д		е	ж	з	и

КОВКА КОЛЕНЧАТЫХ ВАЛОВ								Ковка на прессах
КОВКА КОЛЕНЧАТЫХ ВАЛОВ								Карта 62, лист 2
N позиции	Усилие пресса, тс, до	Высота колена H, мм, до	I			II				III
			Засечь металл на шейку	Передать металл на колено и отковать его по размерам	Итого на операцию	Засечь металл на шейку	Передать металл, на колено, скруглить шейки, отковать колено		Итого на операцию	Засечь металл на фланец и шейку	Ковать фланец на шейку	Итого на операцию
			Время, мин.
17	1200, 1500, 2000	560	3,82	15,4	19,22	4,1	28,0		32,1	4,7	20,0	24,7
18		630	4,72	16,6	20,72	4,5	31,0		35,5	5,1	22,0	27,1
19		710	4,55	19,2	23,75	4,9	34,5		39,4	5,6	24,8	30,4
20		800	5,0	21,2	26,2	5,4	38,0		43,4	6,2	28,0	34,2
21		900	5,4	23,7	29,1	5,9	42,5		48,4	6,8	31,5	38,3
22	2500, 3000, 5000, 10000	400	3,10	12,0	15,1	3,7	23,0		26,7	4,3	17,0	21,3
23		450	3,40	13,5	16,9	4,1	26,0		30,1	4,7	19,5	24,2
24		500	3,70	14,8	18,5	4,4	28,5		32,9	5,1	21,2	26,3
25		560	4,0	16,5	20,5	4,8	32,0		36,8	5,5	23,7	29,2
26		630	4,3	18,5	22,8	5,2	35,0		40,2	6,0	26,5	32,5
27		710	4,7	20,5	25,2	5,7	40,0		45,7	6,6	29,5	36,1
28		800	5,1	23,0	28,1	6,3	44,0		50,3	7,2	33,0	40,2
29		900	5,6	26,0	31,6	6,9	49,0		55,9	7,8	36,5	44,3
30		1000	6,1	28,5	34,6	7,4	55,0		62,4	8,6	40,5	49,1
31		1120	6,7	31,5	38,2	8,1	60,0		68,1	9,2	44,5	53,7
32		1250	7,2	35,0	42,2	8,2	67,0		75,2	10,0	50,0	60,0
33		1400	7,9	39,0	46,9	8,7	75,0		83,7	11,0	56,0	67,0
34		1600	8,6	44,0	52,6	10,5	85,0		95,5	12,0	62,0	74,0
Индекс			а	б	в	г	д		е	ж	з	и

Вспомогательное время

Наименование работы	Усилие пресса, тс, до
	600, 700, 800, 1000	1200, 1500	2500, 3000, 5000	10000
	Время, мин.
Установить подставки под конец вала для передачи колена	1,15	1,3	1,5	2,15
Индекс	а	б	в	г

Примечание. Время по карте рассчитано на ковку одного колена.

СКРУЧИВАНИЕ КОЛЕН КОЛЕНЧАТОГО ВАЛА							Ковка на прессах
СКРУЧИВАНИЕ КОЛЕН КОЛЕНЧАТОГО ВАЛА							Карта 63, лист 1
Содержание работы Зажать колено между бойками. Развернуть колено на заданный угол. Выровнять шейку вала, подогнать по размерам чертежа
N позиции	Усилие пресса, тс, до	Высота колена H, мм, до	Угол разворота колена в градусах	Количество колен
				2	3	4	5	6	7
				Время, мин.
1	500, 600, 750, 800, 1000	140	30	7,2	7,9	8,55	9,25	10,0	10,8
2			60	9,1	10,0	10,8	11,7	12,7	13,8
3			90	10,3	11,2	12,1	13,1	14,2	15,4
4		180	30	7,8	8,5	9,2	10,0	10,8	11,8
5			60	9,9	10,8	11,7	12,7	13,8	15,0
6			90	11,1	12,0	13,0	14,1	15,3	16,6
7		225	30	8,3	9,0	9,8	10,6	11,5	12,5
8			60	10,5	11,5	12,5	13,5	14,6	15,8
9			90	12,0	13,1	14,2	15,4	16,7	18,1
10		280	30	8,9	9,7	10,5	11,4	12,4	13,5
11			60	11,3	12,3	13,3	14,3	15,5	16,8
12			90	12,8	14,0	15,2	16,5	17,9	19,4
13		350	30	9,5	10,4	11,3	12,2	13,2	14,3
14			60	12,1	13,2	14,3	15,5	16,8	18,2
15			90	13,8	15,0	16,2	17,6	19,1	20,7
16		450	30	10,2	11,1	12,0	13,0	14,1	15,3
17			60	13,2	14,4	15,6	16,9	18,3	19,9
18			90	14,8	16,2	17,5	18,9	20,5	22,2
Индекс				а	б	в	г	д	е

СКРУЧИВАНИЕ КОЛЕН КОЛЕНЧАТОГО ВАЛА							Ковка на прессах
СКРУЧИВАНИЕ КОЛЕН КОЛЕНЧАТОГО ВАЛА							Карта 63, лист 2
N позиции	Усилие пресса, тс, до	Высота колена H, мм, до	Угол разворота колена в градусах	Количество колен
				2	3	4	5	6	7
				Время, мин.
19	1200, 1500, 2000, 2500, 3000, 10000	560	30	9,7	10,5	11,5	12,5	13,6	14,7
20			60	12,5	13,7	14,9	16,2	17,6	19,1
21			90	13,7	14,8	16,2	17,6	19,2	20,7
22		710	30	10,6	11,7	12,9	14,0	15,2	16,6
23			60	13,9	15,2	16,8	18,2	19,8	21,5
24			90	15,0	16,4	18,1	19,7	21,5	23,3
25		900	30	12,1	13,3	14,4	15,7	17,1	18,5
26			60	15,7	17,3	18,7	20,3	22,2	24,0
27			90	17,0	18,7	20,3	22,0	24,1	26,1
28		1250	30	14,2	15,4	16,9	18,3	19,9	21,8
29			60	18,5	20,0	22,0	23,8	25,9	27,4
30			90	19,1	21,6	23,7	25,8	28,1	30,8
Индекс				а	б	в	г	д	е

Вспомогательное время

N позиции	Наименование работ	Усилие пресса, тс, до
		1200, 1500, 2000	2500, 3000, 5000	10000
		Время, мин.
1	Взять разворотный ключ, подать к прессу и надеть на поковку	1,7	2,4	4,3
2	Убрать разворотный ключ на место	1,25	1,7	2,7
3	Проверить разворот колена по шаблону	1,7	2,4	3,0
	Индекс	а	б	в

КОВКА МУФТЫ						Ковка на прессах
						Карта 64
Содержание работы Скруглить углы заготовки. Подать кольцо на стол пресса. Установить заготовку в кольце и осадить ее. Выбить заготовку и кольца. Убрать кольцо со стола пресса
N позиции	Усилие пресса, тс, до	Диаметр муфты D, мм, до	Высота муфты H, мм, до
			100	160	250		400
			Время, мин.
1	600, 750, 800, 1000	200	2,72	3,15	-		-
2		280	3,04	3,52	4,08		-
3		400	3,52	4,08	4,66		5,28
4	2000	560	4,00	4,60	5,33		6,20
5		600	4,50	5,20	6,03		7,10
Индекс			а	б	в		г

Примечания:

1. При ковке фланцев с обкаткой по диаметру время по карте принимать с коэффициентом 1,4.

2. Время на прошивку отверстия приведено в карте 59.

РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ									Ковка на прессах
РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ									Карта 65, лист 1
Содержание работы Раскатать и замерить кольца и бандажи
N позиции	Усилие пресса, тс, до	Наружный диаметр кольца D, мм, до	Внутренний диаметр кольца d, мм, до	Высота кольца, H, мм, до
				80	100	125	160	200	250	320	400	500	630
				Время, мин.
1	600, 700, 800, 1000	400	250	2,45	2,60	2,75	2,90	3,10	3,30	-	-	-	-
2		400	320	2,65	2,80	3,0	3,20	3,40	3,50	-	-	-	-
3		500	320	2,85	3,0	3,21	3,44	3,65	3,76	3,95	-	-	-
4		500	400	3,2	3,36	3,6	3,86	4,1	4,2	4,4	-	-	-
5		630	320	3,15	3,4	3,6	3,9	4,1	4,3	4,6	5,0	-	-
6			400	3,40	3,7	3,9	4,20	4,40	4,7	5,10	5,40	-	-
7			500	3,9	4,1	4,35	4,70	5,0	5,35	5,70	6,2	-	-
8		800	400	3,6	3,9	4,2	4,40	4,7	5,0	5,3	5,6	-	-
9			500	3,95	4,15	4,5	4,8	5,18	5,5	5,8	6,2	-	-
10			630	4,45	4,7	5,0	5,3	5,65	6,0	6,4	6,9	-	-
11		1000	500	4,8	5,1	5,4	5,6	6,0	6,3	6,6	7,0	7,4	-
12			630	5,2	5,5	5,9	6,3	6,7	7,0	7,4	7,8	8,3	-
13			800	6,1	6,4	6,7	7,1	7,4	7,8	8,3	8,8	9,2	-
14		1250	630	-	7,0	7,4	7,8	8,2	8,7	9,1	9,5	10,0	10,5
15			800	-	7,7	8,1	8,5	9,0	9,6	10,0	10,5	11,1	11,6
16			1000	-	8,5	8,9	9,4	9,9	10,7	11,1	11,7	12,3	13,0
Индекс				а	б	в	г	д	е	ж	з	и	к

N позиции	Усилие пресса, тс, до	Наружный диаметр кольца D, мм, до	Внутренний диаметр d, мм, до	Высота кольца H, мм, до
				320	400	500	630	800
				Время, мин.
17	1200	630	500	4,32	4,65	4,9	5,24	5,6
18		800	500	4,93	5,20	5,5	5,83	6,15
19		800	630	5,45	5,75	6,0	6,45	6,75
20		1000	630	5,65	5,85	6,25	6,60	7,0
21		1000	800	6,70	7,10	7,50	7,95	8,4
22		1250	800	7,55	8,0	8,5	8,95	9,45
23		1250	1000	8,30	8,82	9,45	10,0	10,4
24		1600	1000	9,50	10,0	10,6	11,3	12,0
25		1600	1250	10,4	11,0	11,7	12,4	13,1
Индекс				а	б	в	г	д

РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ							Ковка на прессах
РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ							Карта 65, лист 2
N позиции	Усилие пресса, тс, до	Наружный диаметр кольца D, мм, до	Внутренний диаметр d, мм, до	Высота кольца H, мм, до
				320	400	500		630	800
				Время, мин.
26	1500, 2000	1000	630	6,45	6,90	7,30		7,75	8,20
27		1000	800	7,10	7,65	8,1		8,60	9,10
28		1250	800	8,0	8,5	9,0		9,6	10,1
29		1250	1000	8,9	9,5	10,0		10,6	11,3
30		1600	1000	10,0	10,6	11,2		11,8	12,6
31		1600	1250	11,0	11,6	12,4		13,1	13,9
32		2000	1250	12,4	13,2	13,9		14,7	15,7
33		2000	1600	13,7	14,6	15,5		16,4	17,4
34		2500	1600	15,6	16,5	17,5		18,6	19,7
35		2500	2000	17,2	18,2	19,3		20,5	21,4
36		3200	2000	19,4	20,6	21,8		23,2	24,6
37		3200	2500	21,0	22,8	24,1		25,6	27,2
Индекс				а	б	в		г	д

N позиции	Усилие пресса, тс, до	Наружный диаметр кольца D, мм, до	Внутренний диаметр кольца d, мм, до	Высота кольца H, мм, до
				320	400	500	630	800	1000
				Время, мин.
38	2500, 3000, 5000	1400	1125	10,9	11,5	12,0	12,7	13,4	14,3
39		1400	1250	12,0	12,7	13,5	14,3	15,1	16,0
40		1800	1400	14,4	15,3	16,2	17,2	18,2	19,3
41		1800	1600	15,7	16,7	17,6	18,7	19,8	21,0
42		2240	1800	18,9	20,0	21,2	22,5	23,8	25,3
43		2240	2000	20,8	22,0	23,4	24,8	26,4	28,0
44		2800	2240	25,0	26,4	28,0	29,7	31,4	33,3
45		2800	2500	27,6	29,1	30,9	32,7	33,7	35,7
Индекс				а	б	в	г	д	е

РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ								Ковка на прессах
РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ								Карта 65, лист 3
N позиции	Усилие пресса, тс, до	Наружный диаметр кольца D, мм, до	Внутренний диаметр кольца d, мм, до	Высота кольца H, мм, до
				500	630	800	1000	1120	1400	1800
				Время, мин.
46	10000, 12000	1400	1100	11,8	12,4	13,0	13,6	14,4	15,1	15,9
47		1400	1250	13,0	13,6	14,3	15,1	15,9	16,7	17,6
48		1800	1400	15,6	16,4	17,2	18,0	19,0	19,9	20,9
49		1800	1600	17,1	17,9	18,7	19,8	20,8	21,8	23,0
50		2240	1800	20,6	21,6	22,7	23,7	25,0	26,2	27,6
51		2240	2000	23,3	25,5	26,8	28,1	29,6	31,1	32,6
52		2800	2240	27,3	28,7	30,2	31,7	33,4	35,2	36,9
53		2800	2500	30,0	31,4	33,2	34,8	36,8	38,4	40,3
54		3500	2800	35,5	37,8	39,8	41,7	43,7	46,0	48,2
55		3500	3200	39,1	41,5	43,7	46,0	48,2	50,6	53,3
56		4500	3500	47,5	50,1	52,5	55,0	57,7	60,7	63,7
57		4500	4000	52,4	55,0	57,7	60,5	63,5	66,5	69,5
58		5600	4000	62,7	66,0	69,0	72,5	76,0	80,0	83,8
59		5600	5000	69,2	73,0	76,5	80,0	84,5	88,5	91,5
Индекс				а	б	в	г	д	е	ж

Примечания:

1. При промежуточной осадке колец по торцу в процессе раскатки время, приведенное в карте, принимать с коэффициентом 1,15.

2. При раскатке колец и бандажей с предварительным заковом на оправке для получения острых углов время, приведенное в карте, принимать с коэффициентом 1,05.

КОВКА ДИСКОВ С УСТУПАМИ								Ковка на прессах
								Карта 66, лист 1
Содержание работы Установить нижнюю осадочную плиту и кольцо. Установить на нее заготовку. Осадить заготовку до заданных размеров. Снять быстросменный вкладыш. Разогнать поле диска сменной наделкой. Замерить поковку. Надеть быстросменный вкладыш. Править торцы. Выбить диск из кольца
N позиции	Усилие пресса, тс, до	Высота диска H, мм, до	Высота уступа h, мм, до	Диаметр уступа d, мм, до
				400			630
				Диаметр диска D, мм, до
				700	800	900	1000		1120	1250
				Время, мин.
1	1200, 1500, 2000	160	80	7,6	8,1	8,7	9,2		9,7	10,3
2		200	100	8,2	8,8	9,4	10,0		10,8	11,3
3		250	180	8,5	9,2	9,8	10,3		11,0	11,7
4			100	9,2	10,0	10,6	11,2		12,0	12,7
5		320	250	9,6	10,3	11,0	11,8		12,7	13,3
6			160	10,5	11,3	12,0	12,8		13,7	14,4
7			100	11,5	12,3	13,2	13,8		14,7	15,5
Индекс				а	б	в	г		д	е

КОВКА ДИСКОВ С УСТУПАМИ											Ковка на прессах
КОВКА ДИСКОВ С УСТУПАМИ											Карта 66, лист 2
N позиции	Усилие пресса, тс, до	Высота диска H, мм, до	Высота уступа h, мм, до	Диаметр уступа d, мм, до
				630					700					800
				Диаметр диска D, мм, до
				500	900	1000	1120	1250	900	1000	1120	1250	1400	1250	1400	1600
				Время, мин.
8	2500, 3000, 5000	160	80	9,0	9,5	10,1	10,7	11,3	8,5	9,0	9,5	10,0	10,5	8,9	9,4	9,9
9		200	100	9,9	10,4	11,0	11,9	12,4	9,3	9,8	10,6	11,0	11,6	9,8	10,3	10,9
10		250	180	10,1	10,7	11,3	12,1	12,9	9,5	10,0	10,8	11,5	12,1	10,2	10,8	11,4
11		250	100	11,1	11,6	12,3	13,2	14,0	10,3	11,0	11,8	12,5	13,2	11,1	11,8	12,5
12		320	250	11,6	12,3	13,0	14,0	14,6	11,0	11,6	12,5	13,0	13,7	11,6	12,2	13,0
13			160	12,6	13,3	14,1	15,1	15,8	11,8	12,5	13,4	14,1	14,8	12,5	13,2	14,0
14			100	13,6	14,4	15,2	16,2	17,0	12,8	13,5	14,4	15,1	15,9	13,4	14,1	15,0
15		400	250	14,5	15,4	16,3	17,5	18,3	13,7	14,5	15,6	16,3	17,2	14,5	15,3	16,2
16			160	15,7	16,6	17,6	18,9	19,8	14,8	15,7	16,8	17,6	18,5	15,7	16,5	17,4
17			100	17,0	18,0	19,0	20,2	21,2	16,0	16,9	18,0	18,9	20,0	16,8	17,8	18,8
Индекс				а	б	в	г	д	е	ж	з	и	к	л	м	н

КОВКА ДИСКОВ С УСТУПАМИ												Ковка на прессах
КОВКА ДИСКОВ С УСТУПАМИ												Карта 66, лист 3
N позиции	Усилие пресса, тс, до	Высота диска H, мм, до	Высота уступа h, мм, до	Диаметр уступа d, мм, до
				до 800						св. 800
				Диаметр диска D, мм, до
				1200	1400	1600	1800	2000	2200	1200	1400	1600	1800	2000	2200	2500	2800
				Время, мин.
18	10000	160	80	11,2	12,9	14,8	17,0	19,6	22,6	10,6	12,2	14,0	16,1	18,5	21,3	24,5	28,2
19		200	100	12,2	14,0	16,1	18,5	21,3	24,5	11,6	13,3	15,3	17,6	20,2	23,2	26,7	30,7
20		250	180	12,8	14,7	16,9	19,5	22,4	25,8	12,2	14,0	16,1	18,5	21,2	24,5	28,2	32,4
21		250	100	14,0	16,1	18,5	21,3	24,5	28,2	13,3	15,3	17,6	20,2	23,2	26,7	30,7	35,3
22		320	250	14,5	16,5	18,8	21,4	25,4	27,8	13,8	15,7	18,0	20,5	23,4	26,4	30,1	34,6
23			160	15,7	18,0	20,5	23,4	26,7	30,4	14,9	17,0	19,4	22,1	25,2	28,8	32,8	37,4
24			100	16,7	19,0	21,7	24,8	28,3	32,3	15,8	18,0	20,5	23,4	26,7	30,5	34,8	39,6
25		400	250	18,1	20,6	23,5	26,8	30,6	35,0	17,2	19,6	22,3	25,4	29,0	33,0	37,6	43,0
26			160	19,6	22,4	25,6	29,2	33,3	38,0	18,6	21,2	24,2	27,6	31,5	36,0	41,0	46,7
27			100	21,0	24,0	27,4	31,2	35,6	40,6	20,0	22,7	25,8	29,2	33,0	37,4	42,5	48,0
Индекс				а	б	в	г	д	е	ж	з	и	к	л	м	н	о

Примечание. При ковке дисков с двумя уступами время по карте берется по высоте диска H и h без учета второго уступа.

КОВКА ПУСТОТЕЛЫХ ЦИЛИНДРОВ							Ковка на прессах
							Карта 67, лист 1
Содержание работы Ковка цилиндров до поковочных размеров по оправке
					I		II		III
N позиции	Усилие пресса, тс, до	Исходный наружный диаметр заготовки, мм, до	Наружный диаметр поковки D, мм, до
			200	250		320		400		500
			Время, мин.
1	500, 600, 800, 1000	320	8,13	7,50		-		-		-
2		350	8,70	8,0		-		-		-
3		400	9,92	9,2		8,5		-		-
4		450	11,0	10,3		9,5		-		-
5		500	12,3	11,5		10,6		9,65		-
6		560	-	12,4		11,7		10,6		9,78
7		630	-	-		12,7		11,8		10,9
8		710	-	-		-		13,1		12,2
9		800	-	-		-		-		13,6
Индекс			а	б		в		г		д

N позиции	Усилие пресса, тс, до	Исходный наружный диаметр заготовки, мм, до	Наружный диаметр поковки D, мм, до
			400	500		600		800			1000
			Внутренний диаметр поковки d, мм, до
			320	280	350	350	450	450	560	700	560	700	900
			Время, мин. на 1 м
10	1200, 1500, 2000	630	7,14	-	-	-	-	-	-	-	-	-	-
11		710	7,90	7,40	8,00	-	-	-	-	-	-	-	-
12		800	8,84	8,24	8,92	8,10	8,67	-	-	-	-	-	-
13		900	9,94	9,18	9,95	9,10	9,86	-	-	-	-	-	-
14		1000	10,9	10,2	11,0	10,0	10,9	8,92	9,60	10,4	-	-	-
15		1120	12,0	11,2	12,3	11,0	11,8	9,77	10,5	11,4	9,60	10,4	11,2
16		1250	-	12,3	13,3	12,1	13,2	11,1	11,7	12,7	10,7	11,6	12,5
17		1400	-	-	-	13,3	14,3	11,8	12,7	13,7	11,6	12,6	13,6
18		1600	-	-	-	-	-	13,0	14,0	15,1	12,7	13,8	14,9
Индекс			а	б	в	г	д	е	ж	з	и	к	л

КОВКА ПУСТОТЕЛЫХ ЦИЛИНДРОВ										Ковка на прессах
КОВКА ПУСТОТЕЛЫХ ЦИЛИНДРОВ										Карта 67, лист 2
N позиции	Усилие пресса, тс, до	Исходный наружный диаметр заготовки, мм, до	Наружный диаметр поковки D, мм, до
			500		600		800			1000			1200
			Внутренний диаметр поковки d, мм, до
			280	350	350	450	450	560	700	560	700	800	700	800	900
			Время, мин. на 1 м
19	2500, 3000, 5000	800	5,80	6,40	5,75	6,25	-	-	-	-	-	-	-	-	-
20		900	6,50	7,10	6,75	6,95	-	-	-	-	-	-	-	-	-
21		1000	7,10	7,55	6,95	7,15	6,30	6,70	7,20	-	-	-	-	-	-
22		1120	7,60	8,30	7,45	8,15	6,85	7,25	7,80	6,70	7,10	7,70	-	-	-
23		1250	8,40	9,00	8,30	8,85	7,40	7,90	8,40	7,10	7,70	8,20	-	-	-
24		1400	-	-	8,85	9,5	8,00	8,40	9,15	7,80	8,35	9,00	8,15	8,70	9,25
25		1600	-	-	-	-	8,50	9,30	10,0	8,40	9,15	9,85	8,85	9,50	10,0
26		1800	-	-	-	-	-	-	-	9,60	10,2	10,8	9,50	10,3	11,0
27		2000	-	-	-	-	-	-	-	-	-	-	10,2	11,1	11,9
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н

N позиции	Усилие пресса, тс, до	Исходный наружный диаметр заготовки, мм, до	Наружный диаметр поковки, D, мм, до
			700		900		1100			1400
			Внутренний диаметр поковки d, мм
			450	500	550	700	700	800	900	900	1000	1100	1200
			Время, мин. на 1 м
28	10000, 12000	1200	7,00	7,50	6,82	7,20	6,65	7,15	7,60	-	-	-	-
29		1400	7,80	8,40	7,50	8,00	7,50	7,95	8,40	-	-	-	-
30		1600	8,60	9,20	8,30	8,80	8,06	8,60	9,10	-	-	-	-
31		1800	-	-	9,10	9,65	8,90	9,52	10,1	9,20	9,90	10,5	11,3
32		2000	-	-	10,1	10,8	9,84	10,6	11,3	10,1	11,0	12,8	13,7
33		2240	-	-	11,0	11,7	10,8	11,4	12,0	11,7	12,6	13,5	14,4
34		2500	-	-	-	-	11,9	12,8	13,5	12,6	13,6	14,5	15,6
35		2800	-	-	-	-	-	-	-	13,7	14,8	15,9	16,8
36		3200	-	-	-	-	-	-	-	15,2	16,6	17,8	19,1
37		3500	-	-	-	-	-	-	-	16,8	18,0	19,2	20,7
Индекс			а	б	в	г	д	е	ж	з	и	к	л

КОВКА ПУСТОТЕЛЫХ ЦИЛИНДРОВ								Ковка на прессах
КОВКА ПУСТОТЕЛЫХ ЦИЛИНДРОВ								Карта 67, лист 3
N позиции	Усилие пресса, тс, до	Исходный наружный диаметр мм, до	Наружный диаметр поковки D, мм, до
			1800				2200
			Внутренний диаметр поковки d, мм, до
			1000	1100	1200	1400	1000	1100	1200	1400	1600
			Время, мин. на 1 м
28	10000, 12000	1200	-	-	-	-	-	-	-	-	-
29		1400	-	-	-	-	-	-	-	-	-
30		1600	-	-	-	-	-	-	-	-	-
31		1800	9,00	9,80	10,3	11,2	-	-	-	-	-
32		2000	10,3	10,9	11,7	12,6	-	-	-	-	-
33		2240	10,8	11,5	12,4	13,0	9,9	10,4	11,0	12,1	13,0
34		2500	12,2	12,9	13,6	14,8	11,0	11,6	12,3	13,2	13,8
35		2800	13,4	14,0	14,9	16,1	12,2	12,9	13,6	14,8	16,0
36		3200	14,7	15,5	16,3,	17,9	13,4	14,1	14,9	16,2	17,5
37		3500	16,2	17,1	18,3	20,0	14,8	15,5	16,4	18,0	19,4
Индекс			м	н	о	п	р	с	т	у	ф

Примечания:

1. Время, приведенное в карте, рассчитано на 1 м длины протянутого цилиндра I типа.

2. При ковке цилиндра II типа время, приведенное в карте, принимать с коэффициентом 1,15, при ковке цилиндра III типа - с коэффициентом 1,25.

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ ПРИ РАСКАТКЕ КОЛЕЦ, КОВКЕ МУФТ И ПУСТОТЕЛЫХ ЦИЛИНДРОВ		Ковка на прессах
		Карта 68
N позиции	Наименование работ	Усилие пресса, тс, до
		600, 750, 800, 1000	1200, 1500, 2000	2500, 3000, 5000	10000, 12000
		Время, мин.
1	Взять дорно, оправку, вложить краном в заготовку и подать под пресс	1,2	1,5	2,0	6,4
2	Вынуть дорно из кольца и уложить на место	1,0	1,0	1,21	3,4
3	Вынуть оправку из пустотелой поковки и уложить на место	-	2,95	3,5	5,8
4	Установить водяное охлаждение	0,57	0,68	0,85	1,4
5	Убрать водяное охлаждение	0,57	0,57	0,68	1,4
6	Замерить поковку	0,8	0,8	1,0	2,0
7	Подать штамп под пресс	-	0,57	1,13	2,26
8	Убрать штамп от пресса	-	0,57	1,13	3,4
9	Установить заготовку в штамп при помощи крана	-	1,13	1,13	3,4
10	Выбить поковку из штампа	-	1,2	1,5	2,4
	Индекс	а	б	в	г

НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ПОЛУВАЛОМ											Ковка на прессах
НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ПОЛУВАЛОМ											Карта 69, лист 1
Содержание работы Заметить место заплечика. Взять полувал или пруток. Положить заготовку. Надрезать заготовку по окружности. Снять полувал или пруток, положить на место
N позиции	Усилие пресса, тс, до	Диаметр засечки d, мм, до	Диаметр заготовки D, мм, до
			200	220	250	280	320	350	400	450	500	560	630	710	800
			Время, мин.
1	600, 750, 800, 1000	100	1,57	1,71	1,90	2,09	2,33	2,52	-	-	-	-	-	-	-
2		125	1,33	1,42	1,61	1,80	1,99	2,18	2,42	-	-	-	-	-	-
3		160	1,14	1,23	1,38	1,52	1,71	1,83	2,09	-	-	-	-	-	-
4		200	-	1,05	1,20	1,28	1,45	1,56	1,76	1,95	2,09	2,28	2,47	-	-
5		250	-	-	0,95	1,09	1,14	1,38	1,62	1,71	1,80	1,99	2,18	-	-
6		320	-	-	-	-	1,05	1,14	1,33	1,42	1,61	1,71	1,90	-	-
7	1200, 1500, 2000	160	1,42	1,52	1,71	1,90	2,14	2,28	2,56	2,85	-	-	-	-	-
8		200	-	1,33	1,47	1,61	1,80	1,95	2,18	2,42	2,76	-	-	-	-
9		250	-	-	-	1,38	1,57	1,66	1,90	2,09	2,28	2,47	-	-	-
10		320	-	-	-	-	-	-	1,61	1,76	1,90	2,14	2,37	-	-
11		400	-	-	-	-	-	-	-	1,52	1,66	1,80	1,99	2,21	-
12		500	-	-	-	-	-	-	-	-	-	1,55	1,71	1,90	2,09
13		630	-	-	-	-	-	-	-	-	-	-	-	1,61	1,80
	Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н

НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ПОЛУВАЛОМ											Ковка на прессах
НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ПОЛУВАЛОМ											Карта 69, лист 2
N позиции	Усилие пресса, тс, до	Диаметр засечки d, мм, до	Диаметр заготовки D, мм, до
			320	350	400	450	500	560	630	710	800	900	1000	1100	1250	1400
			Время, мин.
14	2500, 3000, 5000	250	1,99	2,28	2,75	3,28	3,80	4,37	-	-	-	-	-	-	-	-
15		280	1,80	2,04	2,47	2,90	3,37	3,99	4,65	-	-	-	-	-	-	-
16		320	-	1,80	2,18	2,61	3,04	3,51	4,18	-	-	-	-	-	-	-
17		350	-	-	1,95	2,33	2,76	3,28	3,70	4,46	-	-	-	-	-	-
18		400	-	-	-	2,04	2,37	2,75	3,28	3,89	-	-	-	-	-	-
19		450	-	-	-	-	2,09	2,47	2,94	3,42	4,08	-	-	-	-	-
20		500	-	-	-	-	-	2,18	2,61	3,09	3,66	-	-	-	-	-
21		560	-	-	-	-	-	-	2,33	2,71	2,89	3,80	-	-	-	-
22		630	-	-	-	-	-	-	-	2,42	2,85	3,42	3,89	-	-	-
23		710	-	-	-	-	-	-	-	-	2,56	3,04	3,51	8,99	-	-
24		800	-	-	-	-	-	-	-	-	-	2,76	3,13	3,56	-	-
25		900	-	-	-	-	-	-	-	-	-	-	2,76	3,13	3,80	4,46
	Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о

НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ПОЛУВАЛОМ									Ковка на прессах
НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ПОЛУВАЛОМ									Карта 69, лист 3
N позиции	Усилие пресса, тс, до	Диаметр засечки, d, мм, до	Диаметр заготовки D, мм, до
			630	710	800	900	1000	1100	1250	1400	1600	1800
			Время, мин.
26	10000, 12000	500	3,30	4,00	4,60	5,45	6,30	7,10	-	-	-	-
27		560	3,00	3,50	4,70	4,90	5,65	6,55	7,20	-	-	-
28		630	-	3,10	3,65	4,40	5,05	5,90	6,90	-	-	-
29		710	-	-	3,30	3,95	4,50	5,15	6,10	6,80	-	-
30		800	-	-	-	3,40	4,10	4,60	5,30	6,45	-	-
31		900	-	-	-	-	3,45	4,10	4,90	5,45	6,20	-
32		1000	-	-	-	-	3,00	3,65	4,25	5,05	5,70	-
33		1100	-	-	-	-	-	3,10	3,85	4,55	5,15	6,00
34		1250	-	-	-	-	-	-	3,20	4,10	4,85	5,50
35		1400	-	-	-	-	-	-	-	3,35	4,40	5,15
36		1600	-	-	-	-	-	-	-	-	3,60	4,80
	Индекс		а	б	в	г	д	е	ж	з	и	к

НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ТРЕУГОЛКОЙ (ТИП I)										Ковка на прессах
НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ТРЕУГОЛКОЙ (ТИП I)										Карта 70, лист 1
Содержание работы Наметить место заплечика. Взять треуголку и положить на заготовку. Надрезать заготовку по окружности. Снять треуголку и положить на место
N позиции	Усилие пресса, тс, до	Диаметр засечки d, мм, до	Диаметр заготовки D, мм, до
			320	350	400	450	500	560	630	710	800	900	1000
			Время, мин.
1	1200, 1500, 2000	180	2,34	2,52	2,80	3,13	3,40	-	-	-	-	-	-
2		220	1,95	2,11	2,38	2,57	2,80	-	-	-	-	-	-
3		280	-	1,77	2,00	2,19	2,42	2,65	-	-	-	-	-
4		350	-	-	1,72	1,91	2,29	2,29	2,52	2,85	-	-	-
5		450	-	-	-	-	1,78	1,91	2,15	2,38	2,62	-	-
6		560	-	-	-	-	-	1,63	1,83	2,00	2,39	-	-
7	2500, 3000, 5000	250	1,70	1,95	2,32	2,64	3,15	-	-	-	-	-	-
8		320	-	1,68	2,00	2,30	2,65	3,15	-	-	-	-	-
9		400	-	-	-	2,00	2,33	2,70	3,10	3,75	-	-	-
10		500	-	-	-	-	-	-	2,63	3,15	3,68	-	-
11		630	-	-	-	-	-	-	-	2,68	3,05	3,61	4,00
12		700	-	-	-	-	-	-	-	-	-	3,07	3,50
	Индекс		а	б	в	г	д	е	ж	з	и	к	л

НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ТРЕУГОЛКОЙ (ТИП I)										Ковка на прессах
НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ТРЕУГОЛКОЙ (ТИП I)										Карта 70, лист 2
N позиции	Усилие пресса, тс, до	Диаметр засечки d, мм, до	Диаметр заготовки D, мм, до
			500	560	630	710	800	900	1000	1100	1250	1400	1600	1800
			Время, мин.
13	10000, 12000	400	3,02	3,50	4,10	4,68	5,45	6,30	7,20	-	-	-	-	-
14		500	-	3,00	3,49	4,05	4,70	5,45	6,30	-	-	-	-	-
15		630	-	-	-	3,53	3,75	4,38	5,00	5,59	-	-	-	-
16		800	-	-	-	-	-	4,18	4,70	5,38	6,25	7,30	-	-
17		1000	-	-	-	-	-	-	-	4,65	5,50	6,45	7,50	8,80
18		1200	-	-	-	-	-	-	-	-	-	5,58	6,60	7,80
19		1600	-	-	-	-	-	-	-	-	-	-	-	6,70
	Индекс		а	б	в	г	д	е	ж	з	и	к	л	м

Примечания:

1. В карте дано время на надрезку одного заплечика. При надрезке каждого последующего заплечика время, приведенное в карте, принимать с коэффициентом 0,75.

2. При надрезке заплечиков на вырезных бойках время, приведенное в карте, принимать с коэффициентом 0,5.

НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ТРЕУГОЛКОЙ (ТИП II)											Ковка на прессах
НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ТРЕУГОЛКОЙ (ТИП II)											Карта 70, лист 3
Содержание работы Наметить место заплечика. Взять треуголку и положить на заготовку. Надрезать заготовку. Снять треуголку и уложить на место
N позиции	Усилие пресса, тс, до	Толщина после засечки, H, мм, до	Диаметр заготовки D, мм, до
			350	400	450	500	660	630	710	800	900	1000	1100	1250	1400	1600
			Время, мин.
1	1200, 1500, 2000	220	1,33	1,50	1,70	1,90	2,10	2,30	2,60	2,90	-	-	-	-	-	-
2		280	1,20	1,33	1,50	1,65	1,80	2,05	2,25	2,55	-	-	-	-	-	-
3		350	-	-	1,33	1,45	1,60	1,80	2,05	2,25	-	-	-	-	-	-
4		450	-	-	-	-	1,45	1,60	1,80	2,00	2,25	-	-	-	-	-
5		560	-	-	-	-	-	-	1,60	1,80	2,00	-	-	-	-	-
6		710	-	-	-	-	-	-	-	1,60	1,75	1,95	-	-	-	-
7	2500, 3000, 5000	280	-	1,30	1,50	1,75	2,05	2,40	2,80	3,24	3,80	-	-	-	-	-
8		350	-	-	1,35	1,60	1,85	2,20	2,55	3,00	3,50	-	-	-	-	-
9		450	-	-	-	1,50	1,70	2,05	2,40	2,80	3,20	3,70	4,00	-	-	-
10		560	-	-	-	-	-	1,85	2,20	2,55	3,00	3,40	3,80	-	-	-
11		710	-	-	-	-	-	-	-	2,35	2,70	3,10	3,50	3,90	-	-
12		900	-	-	-	-	-	-	-	-	-	-	3,30	3,70	-	-
13		1100	-	-	-	-	-	-	-	-	-	-	-	3,30	-	-
14	10000, 12000	450	-	-	-	-	2,20	2,70	3,10	3,60	4,15	4,80	-	-	-	-
15		560	-	-	-	-	-	-	2,85	3,30	3,90	4,40	4,95	-	-	-
16		710	-	-	-	-	-	-	-	3,00	3,50	4,00	4,55	5,30	-	-
17		900	-	-	-	-	-	-	-	-	-	3,70	4,20	4,80	5,40	6,40
18		1100	-	-	-	-	-	-	-	-	-	-	-	4,30	5,00	5,80
19		1400	-	-	-	-	-	-	-	-	-	-	-	-	-	5,30
	Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о

Примечание. В карте дано время на надрезку одного заплечика. При надрезке каждого последующего заплечика время, приведенное в карте, брать с коэффициентом 0,75.

НАДРЕЗКА ЗАПЛЕЧИКОВ У ПРЯМОУГОЛЬНОЙ ИЛИ КВАДРАТНОЙ ЗАГОТОВКИ ТРЕУГОЛКОЙ									Ковка на прессах
									Карта 71
Содержание работы Наметить место заплечика. Взять треуголку и положить на заготовку. Надрезать заготовку. Снять треуголку и положить на место
N позиции	Усилие пресса, тс, до	Глубина засечки, h, мм, до	Ширина заготовки H, мм, до
			200	250	320	400	500	630	800	1000	1250	1600
			Время, мин.
1	600, 750, 800, 1000, 1200, 1500, 2000	50	0,340	0,336	0,368	0,41	0,450	0,495	0,505	-	-	-
2		63	0,360	0,392	0,432	0,48	0,530	0,576	0,640	-	-	-
3		80	0,415	0,455	0,512	0,56	0,610	0,670	0,745	-	-	-
4		100	0,418	0,535	0,590	0,65	0,710	0,785	0,860	-	-	-
5		125	-	0,625	0,690	0,75	0,840	0,920	1,000	-	-	-
6		160	-	-	0,800	0,88	0,950	1,040	1,160	-	-	-
7		200	-	-	0,950	1,05	1,12	1,240	1,360	-	-	-
8	2500, 3000, 5000	50	0,384	0,424	0,463	0,510	0,560	0,620	0,680	0,75	0,82	-
9		63	0,450	0,486	0,542	0,600	0,660	0,720	0,800	0,88	0,96	-
10		80	0,52	0,567	0,640	0,700	0,760	0,840	0,930	1,04	1,12	-
11		100	-	0,670	0,735	0,800	0,880	0,980	1,08	1,20	1,28	-
12		125	-	-	0,88	0,96	1,04	1,16	1,24	1,40	1,52	-
13		160	-	-	1,00	1,12	1,20	1,28	1,44	1,60	1,76	-
14		200	-	-	1,20	1,28	1,40	1,56	1,72	1,92	2,08	-
15		250	-	-	1,40	1,52	1,76	1,84	2,04	2,24	2,44	-
16	10000, 12000	63	-	-	-	-	0,86	0,93	1,04	1,14	1,25	1,42
17		80	-	-	-	-	0,98	1,10	1,20	1,36	1,46	1,62
18		100	-	-	-	-	1,14	1,28	1,40	1,56	1,68	1,87
19		125	-	-	-	-	1,36	1,52	1,60	1,84	2,00	2,16
20		160	-	-	-	-	1,56	1,68	1,88	2,08	2,32	2,48
21		200	-	-	-	-	1,84	2,00	2,20	2,48	2,72	3,04
22		250	-	-	-	-	-	2,40	2,64	2,58	3,20	3,52
23		320	-	-	-	-	-	-	3,12	3,44	3,76	4,15
	Индекс		а	б	в	г	д	е	ж	з	и	к

ОТРУБКА ЗАГОТОВОК КРУГЛОГО СЕЧЕНИЯ														Ковка на прессах
ОТРУБКА ЗАГОТОВОК КРУГЛОГО СЕЧЕНИЯ														Карта 72
Содержание работы Отмерить заготовку. Наложить топор. Отрубить заготовку с кантовкой в процессе отрубки, править конец поковки после отрубки. Убрать топор
N позиции	Усилие пресса, тс, до	Диаметр заготовки D, мм, до
		100	125	160	200	225	250	280	320	350	400	450		500	560		630	710	800
		Время, мин.
1	650,750,800, 1000	0,76	0,81	0,87	0,95	1,09	1,19	1,33	1,52	1,66	1,90	2,14		-	-		-	-	-
2	1200, 1500, 2000	-	-	-	0,85	0,98	1,06	1,20	1,37	1,49	1,71	1,92		2,14	2,39		2,67	3,04	3,42
N позиции	Усилие пресса, тс, до	Диаметр заготовки D, мм, до
		200	225	250	280	320	350	400	450	500	560	630		710	800		900	1000	1100
		Время, мин.
3	2500, 3000, 5000	0,74	0,85	0,92	1,04	1,19	1,30	1,49	1,66	1,86	2,08	2,34		2,64	2,96		3,32	3,70	4,08
	Индекс	а	б	в	г	д	е	ж	з	и	к	л		м	н		о	п	р
N позиции	Усилие пресса, тс, до	Диаметр заготовки D, мм, до
		320	350	400	450	500	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000	2500
		Время, мин.
4	10000, 12000	1,76	1,90	2,04	2,23	2,37	2,56	2,80	3,09	3,32	3,70	4,28	4,94	5,70	6,84	8,36	9,97	11,7	16,2
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п	р	с	т

ОТРУБКА ЗАГОТОВОК ПРЯМОУГОЛЬНОГО И КВАДРАТНОГО СЕЧЕНИЯ										Ковка на прессах
ОТРУБКА ЗАГОТОВОК ПРЯМОУГОЛЬНОГО И КВАДРАТНОГО СЕЧЕНИЯ										Карта 73
Содержание работы Отмерить заготовку. Наложить топор на заготовку. Отрубить заготовку с поворотом в процессе отрубки. Убрать топор
N позиции	Усилие пресса, тс, до	Толщина полосы h, мм, до	Ширина полосы b, мм, до
			100	125	160	200	250	320	400		500	630	800	1000
			Время, мин.
1	600, 750, 800, 1000	100	0,31	0,36	0,45	0,54	0,65	0,79	-		-	-	-	-
2		160	-	0,44	0,53	0,63	0,76	0,92	1,1		-	-	-	-
3		250	-	-	-	0,77	0,93	1,14	1,35		-	-	-	-
4		400	-	-	-	-	-	1,36	1,60		-	-	-	-
5	1200, 1500, 2000	200	-	-	-	0,72	0,87	1,07	1,29		1,53	1,86	2,29	2,75
6		320	-	-	-	-	1,13	1,38	1,49		2,00	2,43	2,95	3,60
7		500	-	-	-	-	-	-	1,90		2,30	2,78	3,40	4,00
8		800	-	-	-	-	-	-	-		-	3,04	3,75	4,20
9	2500, 3000, 5000	200	0,81	0,99	1,20	1,45	1,73	2,15	2,63		2,96	-	-	-
10		320	0,93	1,14	1,39	1,66	2,00	2,50	2,98		3,59	-	-	-
11		500	-	-	1,66	2,00	2,45	2,98	3,70		4,13	-	-	-
12		800	-	-	-	-	2,68	3,30	3,90		4,94	-	-	-
13		1000	-	-	-	-	-	-	4,94		5,89	-	-	-
14	10000, 12000	350	-	1,62	1,75	1,93	2,12	2,34	2,66		3,20	4,12	5,32	5,85
15		450	-	-	2,07	2,25	2,50	2,75	3,18		3,70	4,88	6,20	6,80
16		560	-	-	-	2,58	2,85	3,20	3,60		4,20	5,43	7,10	7,80
17		710	-	-	-	-	3,32	3,68	4,20		4,95	6,30	8,20	9,10
18		900	-	-	-	-	-	4,25	4,85		5,65	7,38	9,60	10,6
19		1120	-	-	-	-	-	-	5,50		6,25	8,40	11,2	11,9
20		1400	-	-	-	-	-	-	-		7,40	9,78	12,6	13,8
21		1800	-	-	-	-	-	-	-		-	11,5	14,7	16,0
22		2200	-	-	-	-	-	-	-		-	-	16,3	18,0
	Индекс		а	б	в	г	д	е	ж		з	и	к	л

ПОДГОНКА ПОКОВОК ПО ШАБЛОНУ				Ковка на прессах
ПОДГОНКА ПОКОВОК ПО ШАБЛОНУ				Карта 74
Содержание работы Подгонка поковки с доводкой точно по шаблону
N позиции	Длина поковки, мм, до	Поковки простой конфигурации	Поковки сложной конфигурации
N позиции	Длина поковки, мм, до	Время, мин.
1	800	0,7	1,0
2	900	0,77	1,1
3	1000	0,84	1,2
4	1120	0,92	1,32
5	1250	1,02	1,45
6	1400	1,12	1,60
7	1600	1,26	1,80
8	1800	1,40	2,0
9	2000	1,54	2,2
10	2200	1,68	2,4
11	2500	1,87	2,67
12	2800	2,06	2,95
13	3200	2,31	3,30
14	3500	2,52	3,60
15	4000	2,80	4,0
16	4500	3,10	4,42
17	5000	3,36	4,80
	Индекс	а	б

Примечания:

1. К поковкам простой конфигурации относятся оси, параллели и т.п.

2. К поковкам сложной конфигурации относятся дышла стяжки, коленчатые валы.

3. Шаблоны находятся на расстоянии в пределах 2 м.

ПРАВКА ПОКОВОК КРУГЛОГО СЕЧЕНИЯ ПОСЛЕ ТЕРМООБРАБОТКИ					Ковка на прессах
ПРАВКА ПОКОВОК КРУГЛОГО СЕЧЕНИЯ ПОСЛЕ ТЕРМООБРАБОТКИ					Карта 75
Содержание работы Подать поковку на пресс краном. Править поковку. Промерить поковку. Убрать поковку с пресса
N позиции	Длина, мм, до	Диаметр, мм
		106	160	250	400	630
		Время, мин.
1	2000	4,5	5,4	6,4	-	-
2	2500	5,3	6,25	7,55	8,85	-
3	3200	6,2	7,50	9,0	10,5	-
4	4000	7,3	8,7	10,3	12,2	14,5
5	5000	8,5	10,2	12,1	14,3	16,8
6	6300	10,0	12,0	14,3	16,6	19,7
7	8000	11,8	14,0	16,7	19,7	23,2
8	10000	-	16,5	19,5	23,0	27,0
9	12500	-	-	22,5	26,5	31,5
10	16000	-	-	-	31,5	37,5
11	20000	-	-	-	-	43,8
12	25000	-	-	-	-	51,0
	Индекс	а	б	в	г	д

Примечания:

1. При правке поковок, имеющих несколько уступов, время на правку определяется по среднему диаметру.

2. При правке пустотелых поковок время, приведенное в карте, принимать с коэффициентом 1,25.

КОВКА НА ПРЕССАХ С ПРИМЕНЕНИЕМ ШАРЖИР-МАШИНЫ, МАНИПУЛЯТОРА, КРАНА						Ковка на прессах
						Карта 76
N позиции	Содержание работы	Масса слитков, т, до
		1,0	1,25	1,6	2,0	2,5	3,2	4,0	5,0	6,3	8,0	10,0
		Время, мин.
1	Взять заготовку с поворотной плиты краном при помощи клещей и загрузить в печь	0,54	0,63	0,75	0,88	4,04	1,23	1,48	1,71	2,03	2,47	2,90
2	Взять слиток, заготовку манипулятором с поворотного стола или пресса и загрузить в печь	1,07
3	Взять слиток, заготовку с поворотной плиты шаржир-машиной и загрузить в печь	1,50	1,63	1,77	1,93	2,09	2,25	2,47	2,63	2,85	3,11	3,32
4	Выгрузить слиток, заготовку из печи с выдвижным подом краном при помощи клещей и положить на поворотную плиту	0,65	0,75	0,90	1,07	1,16	1,48	1,77	2,06	2,47	2,94	3,49
5	Выгрузить слиток, заготовку из печи манипулятором и подать на пресс	1,29
6	Выгрузить слиток, заготовку из печи шаржир-машиной и подать на пресс	1,80	1,96	2,13	2,32	2,51	2,68	2,96	3,15	3,44	3,76	3,97
7	Захватить слиток, заготовку манипулятором	0,60
8	Развернуть слиток, заготовку на 180° манипулятором	0,60	0,66	0,75	0,85	0,97	1,07	1,18	1,34	1,44	1,66	1,8
9	Снять заготовку с бойка пресса манипулятором и положить на поворотную плиту, пол	1,61
10	Отвести манипулятор и подать кантователь	1,07
11	Отвести кантователь и подать манипулятор	0,85
12	Надеть цепь на патрон и поковку	0,28
13	Застропить оправку скобой	0,47
	Индекс	а	б	в	г	д	е	ж	з	и	к	л

Примечание. Расстояние перемещения заготовок предусмотрено до 6 м, при перемещении на расстояние свыше 6 м на каждый последующий метр добавлять 0,015 мин.

НОРМАТИВЫ ВСПОМОГАТЕЛЬНОГО ВРЕМЕНИ ПРИ КОВКЕ

НА МОЛОТАХ И ПРЕССАХ

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ НА ЗАГРУЗКУ ЗАГОТОВОК В ПЕЧЬ И ВЫГРУЗКУ ИХ ИЗ ПЕЧИ				Ковка на молотах и прессах
				Карта 77, лист 1
I. Вручную
N позиции	Масса заготовки поковки, кг, до	Взять клещи, вилы, загрузить заготовку в печь	Взять клещи, вилы, выдать заготовку из печи и подать на молот, пресс	Итого на загрузку и выгрузку	Уложить поковку на место
N позиции	Масса заготовки поковки, кг, до	Время, мин.
1	6	0,11	0,19	0,30	0,08
2	8	0,13	0,22	0,35	0,09
3	10	0,15	0,25	0,40	0,10
4	12	0,16	0,27	0,43	0,11
5	16	0,19	0,32	0,51	0,13
6	20	0,22	0,36	0,58	0,14
7	25	0,25	0,41	0,66	0,16
8	32	0,29	0,47	0,76	0,18
9	40	0,33	0,53	0,86	0,21
10	50	0,37	0,60	0,97	0,24
11	60	0,41	0,68	1,09	0,26
	Индекс	а	б	в	г

Примечание. При загрузке заготовок в печь с помощью вил, на которые укладывается одновременно несколько заготовок, время по карте следует принимать в зависимости от общей массы заготовок; загружаемых в один прием. При расчете времени на загрузку заготовок время по карте следует делить на число заготовок, одновременно загружаемых в печь.

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ НА ЗАГРУЗКУ ЗАГОТОВОК В ПЕЧЬ И ВЫГРУЗКУ ИХ ИЗ ПЕЧИ				Ковка на молотах и прессах
				Карта 77, лист 2
II. Краном
N позиции	Масса заготовки, поковки, т, до	Взять клещи в загрузить заготовку в печь	Взять клещи, выдать заготовку из печи и подать на молот, пресс	Итого на загрузку и выгрузку	Уложить поковку на место
N позиции	Масса заготовки, поковки, т, до	Время, мин.
12	0,1	0,5	0,6	1,10	0,45
13	0,5	0,88	1,05	1,93	0,75
14	0,6	0,95	1,14	2,09	0,81
15	0,8	1,05	1,26	2,31	0,89
16	1,0	1,15	1,38	2,53	0,98
17	1,25	1,25	1,50	2,75	1,06
18	1,6	1,37	1,65	3,02	1,17
19	2,0	1,5	1,80	3,30	1,28
20	2,5	1,6	1,92	3,52	1,36
21	3,2	1,75	2,10	3,85	1,49
22	4,0	1,90	2,28	4,18	1,62
23	5,0	2,05	2,46	4,51	1,75
24	6,3	2,23	2,68	4,91	1,9
25	8,0	2,4	2,88	4,78	2,04
26	10	2,6	3,12	5,72	2,22
27	12	2,8	3,36	6,16	2,38
28	16	3,05	3,66	6,71	2,60
29	20	3,30	3,96	7,26	2,80
30	25	3,60	4,32	7,92	3,07
31	32	3,90	4,68	8,58	3,32
32	40	4,25	5,10	9,35	3,62
33	50	4,60	5,52	10,12	3,92
34	63	5,0	6,0	11,0	4,25
35	80	5,4	6,48	11,88	4,6
36	100	5,8	6,95	12,75	4,95
37	125	6,3	7,55	13,85	5,35
38	160	6,9	8,28	14,18	5,9
	Индекс	а	б	в	г

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ НА КОНТРОЛЬНЫЕ ИЗМЕРЕНИЯ И КЛЕЙМЕНИЕ ПОКОВОК									Ковка на молотах и прессах
									Карта 78
I. Измерение поковок
N позиции	Способ измерения	Длина (диаметр) поковки, мм, до
		50	70	100	140	200	280	400	500	700	1000	1200
		Время, мин.
1	Линейкой	0,16							0,20
2	Кронциркулем	0,044	0,053	0,064	0,077	0,094	0,112	0,135	0,151	0,181	0,22	0,245
	Индекс	а	б	в	г	д	е	ж	з	и	к	л
II. Клеймение поковок
N позиции	Способ клеймения поковок										Время, мин.
1	Вручную										0,11
2	На молоте			Масса падающих частей молота, т, до				0,5			0,01
3								1			0,10
4								2			0,12
5								3			0,15
6								4			0,18
7	На прессе			Усилие пресса, тс, до				600, 750, 800, 1000			0,12
8								1200, 1500, 2000			0,15
9								2500, 3000, 5000			0,21
10								10000, 12000			0,31
	Индекс										а

Примечание. Время, приведенное в карте, рассчитано на один замер или одно клеймение. При нескольких замерах или клеймении несколькими клеймами время, данное в карте, следует умножать на количество замеров или клейм.

ВЫБОР МАССЫ ПАДАЮЩИХ ЧАСТЕЙ МОЛОТА И УСИЛИЯ ПРЕССА В ЗАВИСИМОСТИ ОТ РАЗМЕРА И МАССЫ ПОКОВОК И СЛИТКА							Ковка на молотах и прессах
							Приложение 1
I. Молота
Масса падающих частей молота, т	Масса поковок, кг							Наибольшее сечение заготовки (сторона квадрата или диаметр), мм
	Фасонная поковка				Наибольшая масса поковок для гладких валов
	средняя масса		наибольшая масса
0,075	0,3		1,2		7,5			45
0,15	1,5		4		15			60
0,25	2,5		8		35			75
0,4	6		18		60			100
0,56	9		28		110			120
0,75	12		40		140			135
1,0	20		70		250			160
1,5	40		120		350			190
2,0	60		180		500			225
3,0	100		320		750			275
4,0	140		500		1100			350
5,0	200		700		1500			400
II. Пресса
Усилие пресса, тс		Масса слитка, тс				Усилие пресса, тс	Масса слитка, тс
		средний		наибольший			средний		наибольший
500		0,65		2		2000	14		28
800		2		5,5		3200	33		58
1250		5,5		12		5000	62		98

МАССА И РАЗМЕРЫ СЛИТКОВ					Ковка на прессах
МАССА И РАЗМЕРЫ СЛИТКОВ					Приложение 2
Масса слитка, <...>	Размеры, мм
Масса слитка, <...>	наибольший диаметр корпуса D	наименьший диаметр корпуса d	длина корпуса слитка l	полная длина слитка L	диаметр сбиллетированного слитка d₁	длина сбиллетированного слитка l₁
0,78	340	300	915	1365	300	1000
1,25	440	390	995	1395	390	1020
1,6	450	395	1060	1670	400	1220
2,0	490	435	1100	1720	440	1250
2,5	525	470	1190	1870	470	1380
3,0	570	510	1220	1920	510	1400
3,5	600	540	1280	1980	550	1400
4,0	640	570	1290	2005	570	1430
4,5	660	610	1340	2090	610	1470
5,15	690	630	1405	2160	640	1530
6,7	750	690	1510	2400	700	1660
8,0	790	740	1630	2550	750	1720
9,84 - 14,53	935	900	1400 - 2100	2195 - 3165	900	1460 - 2200
19,15 - 26,8	1194	1150	1670 - 2300	2850 - 3690	1150	1660 - 2400
25 - 32	1260	1220	1935 - 2650	3530 - 4245	1220	1800 - 2600
34 - 42	1440	1400	2090 - 2740	3490 - 4345	1400	2050 - 2750
48 - 60	1550	1500	2450 - 3250	4180 - 5210	1500	2180 - 2890
60 - 63,4	1550	1500	3075 - 3250	4180 - 5210	1500	2600 - 3400
70 - 84	1790	1670	2930 - 3500	4930 - 5856	-	-
93 - 108	1955	1883	3070 - 3680	5180 - 5730	-	-
120	2120	1900	3280 - 3450	5695 - 6090	-	-
121,2	2160	2100	3230	5245	-	-
124	2160	2100	3330	5445	-	-
129,4	2160	2100	3630	5645	-	-
133,6	2170	2100	3680	5795	-	-
140	2173	2100	3880	5995	-	-
145	2177	2100	4080	6195	-	-
160	2180	2100	4230	6115	-	-

ОСНОВНЫЕ ДАННЫЕ О КОВОЧНЫХ МОЛОТАХ			Ковка на молотах
			Приложение 3
а) Паровоздушные молота
Параметры	Модель
	М1340		М1343		М1345
Номинальная масса падающих частей, кг	1000		2000		3000
Энергия удара, кГм/см²	2500		5000		8000
Число ударов бабы в минуту при наибольшем ходе	63		50		50
Расстояние между стойками в свету, мм	1800		2300		2700
Высота рабочей зоны в свету, мм	450		530		630
Расстояние от зеркала нижнего бойка до уровня пола, мм	750		750		750
Размер зеркала бойка, мм	410 x 230		530 x 290		600 x 330
Давление пара перед впуском, ата	7 - 9		7 - 9		7 - 9
Давление воздуха перед впуском, ата	6 - 8		6 - 8		6 - 8
Максимальный рабочий ход бабы, мм	1200		1200		1250
Габаритные размеры в плане, мм	3910 x 1400		4900 x 1930		5100 x 2490
Высота молота над уровнем пола, мм	5145		5350		5895
Масса шабота, т	15		30		47
Масса молота без шабота, т	15,9		20		27
б) Паровоздушные молота двойного действия мостового типа
Параметры		Модель
		М1545		М1547
Масса падающих частей, кг		3150		5000
Энергия удельная, кг/см²		8000		12500
Число ударов бабы в минуту		50		40
Расстояние между стойками в свету, мм		4000		4000
Высота рабочей зоны в свету, мм		630		710
Расстояние от зеркала нижнего бойка до уровня пола, мм		750		750
Размер зеркала бойка, мм		630 x 300		710 x 400
Масса шабота, т		47		75
Габаритные размеры (длина, ширина, высота), мм		6850 x 2750 x 5900		5850 x 2750 x 6300
Масса, т		83		122

ОСНОВНЫЕ ПАРАМЕТРЫ КОВОЧНЫХ ГИДРАВЛИЧЕСКИХ ПРЕССОВ ЧЕТЫРЕХКОЛОННОГО ПРЕССА (ГОСТ 7284-70)				Ковка на прессах
				Приложение 4
Параметры	Качественные показатели
Номинальное усилие пресса, кг	500	800	1250	2000	3200	5000
Наибольший ход подвижной поперечины в ее верхнем положении H, мм	800	900	1250	1600	2000	2500
Расстояние от стола до подвижной поперечины в ее верхнем положении H, мм	1600	2120	2650	3150	4000	5000
Расстояние между колоннами в свету L, мм	1180	1500	1900	2240	3050	3750
Размер выдвижного стола, мм, не менее:
A	-	1250	1600	2120	2500	2800
B	-	1000	1250	1600	2800	6000
Номинальный ход стола, мм, не менее:
одностороннего	-	360	450	600	710	-
двустороннего	-	1060	1320	1320	1600	4500
Количество нажимов бойка, в минуту, не менее:
рабочих	22	20	16	12	10	6
при ходе поперечины, мм	130	160	160	200	200	225
для отделки	50	80	80	60	60	30
Наименьшее усилие выталкивателя, т	30	20	20	20	20	200

Примечание. Количество нажимов бойка определено по усилию, равному для рабочих нажимов 0,75, а для отделочных - 0,25 усилия прессов.
