Департаментом научно-технической
политики и развития РАО "ЕЭС России"
10 января 2001 года
МЕТОДИКА
ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ КОЛИЧЕСТВА ТЕПЛОВОЙ
ЭНЕРГИИ И ТЕПЛОНОСИТЕЛЯ, ОТПУСКАЕМЫХ В ВОДЯНЫЕ СИСТЕМЫ
ТЕПЛОСНАБЖЕНИЯ ОТ ИСТОЧНИКА ТЕПЛА, С ПРИМЕНЕНИЕМ
УЛЬТРАЗВУКОВЫХ ТЕПЛОСЧЕТЧИКОВ
РД 153-34.0-11.352-2001
Введено впервые
Дата введения
1 апреля 2002 года
Разработано Открытым акционерным обществом "Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС".
Исполнители: А.Г. Ажикин, Е.А. Зверев.
Аттестовано Метрологической службой Открытого акционерного общества "Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС".
Свидетельство об аттестации МВИ от 07.12.2000.
Утверждено Департаментом научно-технической политики и развития РАО "ЕЭС России" 10.01.2001.
Первый заместитель начальника А.П. Ливинский.
Зарегистрировано в Федеральном реестре аттестованных МВИ, подлежащих государственному контролю и надзору. Регистрационный код ФР.1.32.2001.00218.
Срок первой проверки настоящего РД - 2007 г.,
периодичность проверки - один раз в 5 лет.
Настоящая Методика выполнения измерений (МВИ) предназначена для использования на источниках тепла (тепловых электростанциях, котельных) при организации и выполнении измерений с приписанной погрешностью количества отпускаемой тепловой энергии и теплоносителя.
Измерительная информация по количеству тепловой энергии и теплоносителя используется при ведении технологического режима работы систем теплоснабжения оператором-технологом, учете количества тепловой энергии и теплоносителя, отпускаемой в водяные системы теплоснабжения от источника тепла, и контроле ее качества при коммерческом учете.
Термины и определения приведены в Приложении А.
Измеряемым параметром является количество тепловой энергии и теплоносителя, отпускаемых с горячей водой по каждой двухтрубной тепломагистрали, отходящей от источника тепла.
Настоящая МВИ распространяется на водяные системы теплоснабжения, имеющие характеристики и режимы работы в соответствии с Приложением Б.
3.1. Измерение количества тепловой энергии и теплоносителя осуществляется рассредоточенной измерительной системой, составные элементы которой находятся в различных внешних условиях.
3.2. Основной влияющей величиной является температура окружающей среды. Остальные влияющие величины несущественны.
Диапазон изменения температуры окружающей среды указан в таблице 1.
Таблица 1
Элемент измерительной системы | Диапазон изменения температуры окружающей среды, °C |
Термопреобразователь | 15 - 60 |
Первичный измерительный преобразователь расхода, давления | 15 - 40 |
Линии связи | 15 - 60 |
Тепловычислитель | 15 - 25 |
4.1. Характеристикой погрешности измерений является предел относительной погрешности измерений количества тепловой энергии
(Q) и теплоносителя за сутки (месяц) при применении ультразвуковых теплосчетчиков в характерных режимах работы системы теплоснабжения.
(Q) и теплоносителя за сутки (месяц) при применении ультразвуковых теплосчетчиков в характерных режимах работы системы теплоснабжения.4.2. Настоящая Методика обеспечивает измерение количества тепловой энергии и теплоносителя, отпускаемых в водяные системы теплоснабжения, с приписанными значениями погрешности (таблица 2).
Таблица 2
Тип теплосчетчика. Измеряемый параметр | Режим работы системы теплоснабжения | ||
Зимний | Переходный | Летний | |
Предел относительной погрешности измерений количества тепловой энергии и теплоносителя за сутки (месяц), % | |||
Ультразвуковой теплосчетчик UFEC 005-2M: | |||
количество тепловой энергии | 4,6 | 5,2 | 6,0 |
количество теплоносителя | 24,9 | 20,3 | 18,6 |
Теплосчетчик-регистратор "Взлет ТСР": | |||
количество тепловой энергии | 1,4 | 2,4 | 3,1 |
количество теплоносителя | 1,4 | 1,2 | 1,1 |
5.1. Измерения количества тепловой энергии являются косвенными измерениями, при которых количество тепловой энергии определяется на основании измерений расхода или количества (массы) теплоносителя, температуры и давления теплоносителя.
5.2. Рассматривается применение на источниках тепла ультразвуковых теплосчетчиков UFEC 005-2M и теплосчетчиков-регистраторов "Взлет ТСР".
5.3. Структурные схемы теплосчетчиков приведены на рисунках 1, 2.

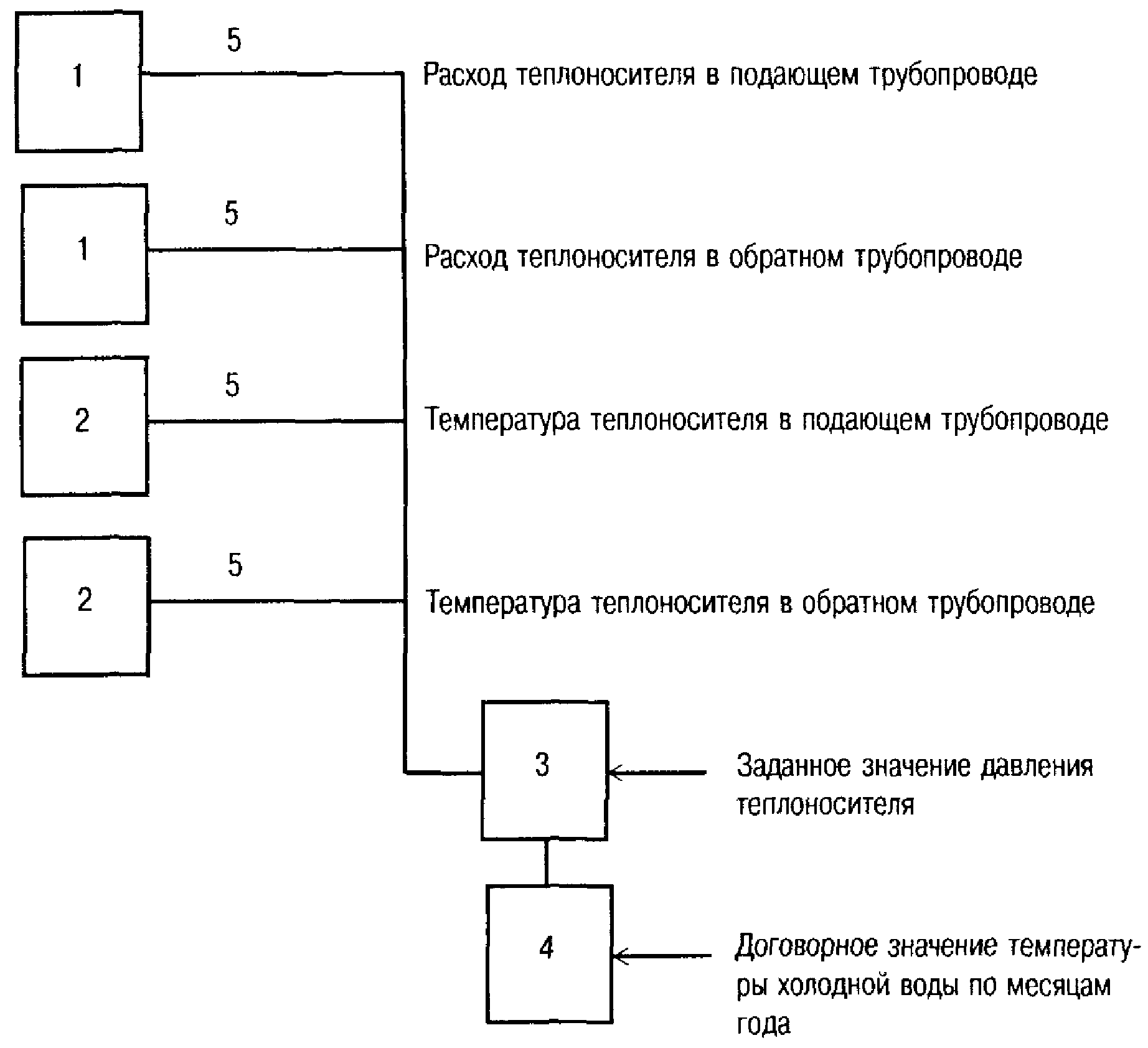

1 - первичный преобразователь расхода;
2 - термопреобразователь; 3 - тепловычислитель;
4 - принтер (ПЭВМ); 5 - линии связи
Рисунок 1. Структурная схема ультразвукового теплосчетчика
UFEC 005-2M

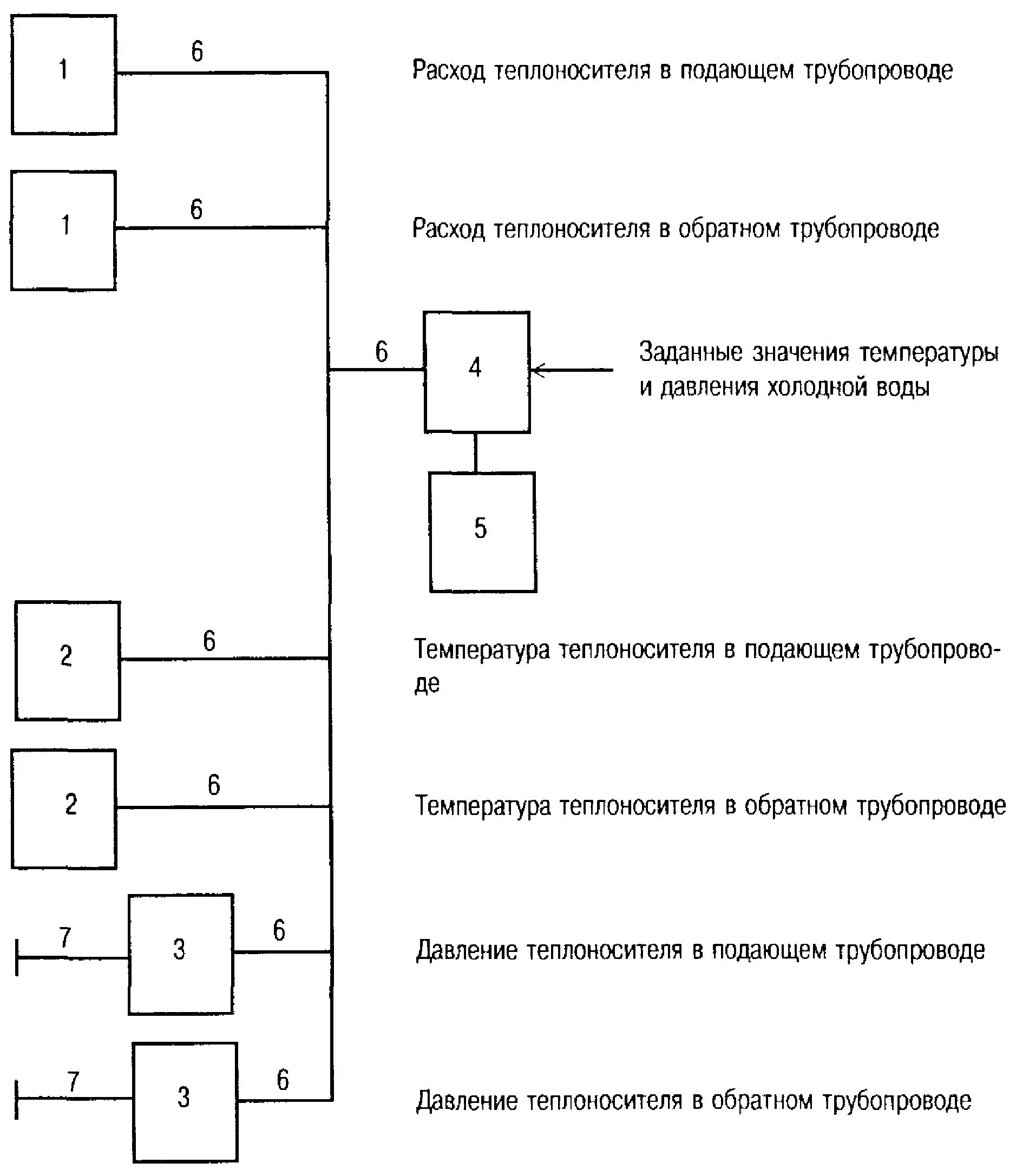

1 - преобразователь расхода; 2 - первичный измерительный
преобразователь температуры; 3 - первичный измерительный
преобразователь давления; 4 - тепловычислитель;
5 - принтер (ПЭВМ); 6 - линии связи; 7 - трубные проводки
теплосчетчика-регистратора "Взлет ТСР"
5.4. Применяемые в указанных теплосчетчиках средства измерений (СИ) приведены в Приложении В.
6.1. Подготовка к выполнению измерений заключается в осуществлении комплекса мероприятий по вводу измерительной системы в эксплуатацию, основными из которых являются:
- проведение поверки СИ;
- проверка правильности монтажа измерительной системы в соответствии с проектной документацией;
- проведение наладочных работ;
- введение измерительной системы в эксплуатацию.
6.2. Монтаж, наладка и эксплуатация ультразвуковых теплосчетчиков должны осуществляться в соответствии с требованиями нормативных, технических документов заводов-изготовителей [11] - [20].
7.1. Измерения количества тепловой энергии, отпускаемой в водяные системы теплоснабжения от источников тепла, осуществляются в соответствии с [7].
7.2. Количество тепловой энергии, подаваемой в водяные системы теплоснабжения от источника тепла по двухтрубной магистрали за сутки (месяц),
(МДж) при применении ультразвуковых теплосчетчиков рассчитывается в соответствии с [8]:
(МДж) при применении ультразвуковых теплосчетчиков рассчитывается в соответствии с [8]:
, (1)где i - интервал расчета количества тепловой энергии, ч;
n - количество интервалов расчета количества тепловой энергии за сутки (месяц);
,
- объем теплоносителя, прошедший по подающему и обратному трубопроводам за i-й интервал, м3/ч;
,
- плотность теплоносителя в подающем и обратном трубопроводах за i-й интервал, кг/м3;
,
,
- энтальпия теплоносителя в подающем, обратном трубопроводах и трубопроводе холодной воды за i-й интервал, кДж/кг.Средние значения расхода, температуры, давления теплоносителя и температуры холодной воды
за i-й интервал рассчитываются по формуле
за i-й интервал рассчитываются по формуле
, (2)где
- текущее (мгновенное) значение измеряемого параметра;
- текущее (мгновенное) значение измеряемого параметра;к - число периодов опроса датчика за интервал усреднения.
Энтальпия теплоносителей определяется по средним значениям температуры, давления теплоносителей за i-й интервал по справочным значениям энтальпии воды, записанным в память теплосчетчика из ГСССД, или рассчитывается по уравнениям энтальпии в соответствии с [6].
При применении теплосчетчиков период опроса датчиков составляет 0,02 с, а интервал расчета количества тепловой энергии - 1 - 3 с.
При применении теплосчетчиков обработка результатов измерений и представление измерительной информации по количеству тепловой энергии и теплоносителя производятся автоматически.
Результаты измерений количества тепловой энергии на источнике тепла должны быть оформлены следующим образом.
При применении теплосчетчиков:
- носителем измерительной информации по параметрам теплоносителей, результатам расчета количества тепловой энергии и теплоносителя является электронная память тепловычислителей;
- результаты обработки измерительной информации по параметрам теплоносителей и расчета количества тепловой энергии индицируются на средствах представления информации и представляются в виде выходных форм на бумажном носителе, согласованных с потребителем тепловой энергии.
Подготовка измерительных систем количества тепловой энергии к эксплуатации осуществляется электрослесарем-прибористом с квалификацией не ниже 4-го разряда, а обслуживание - дежурным электрослесарем-прибористом.
Анализ результатов измерений количества тепловой энергии и теплоносителя осуществляет инженер ПТО.
При монтаже, наладке и эксплуатации измерительных систем количества тепловой энергии должны соблюдаться требования РД 34.03.201-97 [22], РД 153-34.0-03.150-00 [23].
(справочное)
Термин | Определение | Документ | ||||
Измерительный прибор | Средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне. Примечание. По способу индикации значений измеряемой величины измерительные приборы разделяют на показывающие и регистрирующие | |||||
Первичный измерительный преобразователь | Измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина, т.е. первый преобразователь в измерительной цепи измерительного прибора (установки, системы) | |||||
Измерительный преобразователь | Техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи | |||||
Измерительная система | Совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т.п. с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях. Примечание. В зависимости от назначения измерительные системы разделяют на измерительные информационные, измерительные контролирующие, измерительные управляющие системы и др. | |||||
Теплосчетчик | Измерительная система (средство измерений), предназначенная для измерения количества теплоты | |||||
Тепловычислитель | Средство измерений, предназначенное для определения количества теплоты по поступающим на его вход сигналам от средств измерений параметров теплоносителя | |||||
Косвенное измерение | Определение искомого значения физической величины на основании результатов прямых измерений других физических величин, функционально связанных с искомой величиной | |||||
Методика выполнения измерений | Установленная совокупность операций и правил при измерении, выполнение которых обеспечивает получение результатов измерений с гарантированной точностью в соответствии с принятым методом | |||||
| ||||||
Аттестация МВИ | Процедура установления и подтверждения соответствия МВИ предъявленным к ней метрологическим требованиям | |||||
Приписанная характеристика погрешности измерений | Характеристика погрешности любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики | |||||
Трубопровод холодной воды | Трубопровод, по которому подается вода на источник тепла для восполнения утечек и (или) водоразбора из системы теплоснабжения | |||||
(справочное)
СИСТЕМ ТЕПЛОСНАБЖЕНИЯ НА ИСТОЧНИКАХ ТЕПЛА МОЩНОСТЬЮ
ОТ 50 ДО 1000 Гкал/ч
Таблица Б.1
Диаметр трубопровода, мм | Диапазон изменения | ||
расхода сетевой воды (т/ч) в трубопроводе подающем -------------- обратном | температуры сетевой воды (°C) в трубопроводе подающем -------------- обратном | перепада температур, °C | |
300 | 0 - 900 --------- 0 - 900 | 50 - 150 ---------- 20 - 80 | 10 - 100 |
400 | 0 - 1600 ---------- 0 - 1600 | 50 - 150 ---------- 20 - 80 | 10 - 100 |
500 | 0 - 2500 ---------- 0 - 2500 | 50 - 150 ---------- 20 - 80 | 10 - 100 |
600 | 0 - 3600 ---------- 0 - 3600 | 50 - 150 ---------- 20 - 80 | 10 - 100 |
700 | 0 - 5000 ---------- 0 - 5000 | 50 - 150 ---------- 20 - 80 | 10 - 100 |
800 | 0 - 6500 ---------- 0 - 6500 | 50 - 150 ---------- 20 - 80 | 10 - 100 |
900 | 0 - 8000 ---------- 0 - 8000 | 50 - 150 ---------- 20 - 80 | 10 - 100 |
1000 | 0 - 10000 ------------ 0 - 10000 | 50 - 150 ---------- 20 - 80 | 10 - 100 |
1200 | 0 - 13000 ------------ 0 - 13000 | 50 - 150 ---------- 20 - 80 | 10 - 100 |
Таблица Б.2
Режим | Диапазон изменения | |
расхода теплоносителя | разности температур теплоносителя в подающем и обратном трубопроводах, °C | |
Зимний |  | 80 - 40 |
Переходный |  | 50 - 20 |
Летний |  | 30 - 10 |
Примечание. В таблице  - максимальный расход теплоносителя. | ||
(справочное)
Наименование и тип СИ | Предел основной допускаемой относительной погрешности СИ, +/- % | Организация-изготовитель |
Ультразвуковой теплосчетчик UFEC 005-2M для измерения расхода, объема в диапазоне: | ЗАО "Центрприбор" (г. Москва) | |
 | 4,0 | |
 | 2,0 | |
Вычислитель УВ-4. Измерительные каналы: | ЗАО "Центрприбор" (г. Москва) | |
температуры | 0,1 | |
расхода | 0,5 | |
тепловой мощности | 0,8 | |
объема | 0,6 | |
времени работы теплосчетчика | 0,1 | |
Пьезопреобразователь расхода монтируемый | - | ЗАО "Центрприбор" (г. Москва) |
Термопреобразователи частотные кварцевые ТЧК 012 (комплект) | Класс 1 | АО "Термоавтоматика" (г. Мытищи) |
Разность температур в диапазоне: | ||
0 - 50 °C |  | |
50 - 160 °C | +/- 0,35 °C | |
Принтер (ПЭВМ) | ||
Теплосчетчик-регистратор "Взлет ТСР" | - | ГМП "Взлет" (г. Санкт-Петербург) |
Тепловычислитель. Измерительные каналы: | ГМП "Взлет" (г. Санкт-Петербург) | |
температуры | 0,2 | |
давления | 0,2 | |
расхода и объема | 0,2 | |
количества тепловой энергии и мощности | 0,5 | |
времени | 0,1 | |
Расходомеры-счетчики "Взлет-РС" (подобранная пара, модель 011 или 012). Измерительные каналы расхода, объема в диапазоне: | ГМП "Взлет" (г. Санкт-Петербург) | |
 | 2,0 | |
 | 1,0 (разность характеристик не более 0,5%) | |
Измерительный преобразователь избыточного давления "Сапфир 22МТ ДИ" | 0,5 (приведенная) | ЗАО "Манометр" (г. Москва) |
Термопреобразователи сопротивления КТПТР, подобранная пара | Класс допуска А, разность характеристик не более 0,05 °C | Фирма "Термико" (г. Санкт-Петербург) |
Принтер (ПЭВМ) | ||
Примечания. 1. Допускается распространение МВИ на другие ультразвуковые теплосчетчики, имеющие одинаковую структуру и метрологические характеристики составных частей не хуже указанных. 2.  ,  ,  - соответственно минимальный, переходный, максимальный расходы. | ||
ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1. ГОСТ Р 8.563-96. Методики выполнения измерений.
2. ГОСТ 8.207-76. ГСИ. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения.
3. ГОСТ Р 51649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
4. Правила учета тепловой энергии и теплоносителя. - М.: МЭИ, 1995.
5. РМГ 29-99. ГСОЕИ. Метрология. Основные термины и определения.
6. МИ 1317-86. Методические указания. ГСИ. Результаты и характеристики погрешности измерений. Форма представления. Способы использования при испытаниях образцов продукции и контроле их параметров.
7. МИ 2412-97. Рекомендация. ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
9. МИ 2553-99. Рекомендация. ГСИ. Энергия тепловая и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения.
10. Технический отчет. Анализ значений параметров окружающей среды в местах расположения приборов, необходимых для измерения основных технологических параметров на ТЭС. - Екатеринбург: Уралтехэнерго, 1995.
12. Инструкция. ГСИ. Теплосчетчики UFEC 005. Методика поверки ЦППО-3.00.00 ИМ1.
13. Расходомер-счетчик UFM 005. Инструкция по монтажу ЦППО-5.00.00 ИМ2.
14. Термопреобразователи частотные кварцевые ТЧК 012. Паспорт УАТМ 2.822.012 ПС.
15. Теплосчетчик-регистратор "Взлет ТСР". Руководство по эксплуатации В20.00-00.00 РЭ.
16. Инструкция. ГСИ. Теплосчетчик-регистратор "Взлет ТСР". Методика поверки В20.00-00.00 РЭ И1.
17. Теплосчетчик-регистратор "Взлет ТСР". Инструкция по монтажу В20.00-00.00 ИМ.
18. Расходомер-счетчик ультразвуковой "Взлет РС" (УРСВ-010М). Техническое описание и инструкция по эксплуатации В35.30-00.00 ТО.
19. Расходомер-счетчик ультразвуковой "Взлет РС" (УРСВ-010М). Инструкция по монтажу В35.30-00.00 ИМ.
20. Инструкция. ГСИ. Расходомер-счетчик ультразвуковой "Взлет РС" (УРСВ-010М). Методика поверки В35.30-00.00 РЭ И1.
21. Преобразователь измерительный Сапфир-22. Техническое описание и инструкция по эксплуатации 08919030 ТО.
22. РД 34.03.201-97. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей. - М.: ЭНАС, 1997.
Изменение N 1/2000 к РД 34.03.201-97. - М.: ЗАО "Энергосервис", 2000.
23. РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. - М.: ЭНАС, 2001.
