Содержание
Департаментом научно-технической
политики и развития РАО "ЕЭС России"
1 декабря 2000 года
МЕТОДИКА
ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ РАСХОДА И КОЛИЧЕСТВА КОНДЕНСАТА,
ВОЗВРАЩЕННОГО ИЗ ПАРОВОЙ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ
НА ИСТОЧНИК ТЕПЛА
РД 153-34.0-11.350-00
Введено впервые
Дата введения
1 октября 2002 года
Разработано Открытым акционерным обществом "Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС".
Исполнители А.Г. Ажикин, В.И. Осипова, Л.В. Соловьева.
Аттестовано Центром стандартизации, метрологии, сертификации и лицензирования Открытого акционерного общества "Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС."
Свидетельство об аттестации МВИ от 24.10.2000.
Утверждено Департаментом научно-технической политики и развития РАО "ЕЭС России" 01.12.2000.
Первый заместитель начальника А.П. Ливинский.
Зарегистрировано в Федеральном реестре аттестованных МВИ, подлежащих государственному контролю и надзору. Регистрационный код МВИ по Федеральному реестру ФР.1.29.2001.00299.
Срок первой проверки настоящего РД - 2006 г.,
периодичность проверки - один раз в 5 лет.
Настоящая Методика выполнения измерений (МВИ) предназначена для использования при организации и проведении измерений с приписанной погрешностью расхода и количества (массы) конденсата, возвращенного из паровой системы теплоснабжения на источник тепла (далее - расход и количество конденсата).
Измерительная информация по расходу и количеству конденсата используется при ведении технологического режима и анализа работы паровой системы теплоснабжения, учете отпущенной тепловой энергии и теплоносителя.
Термины и определения приведены в Приложении А.
2.1. Измеряемыми параметрами являются расход и количество (масса) конденсата, возвращенного из паровой системы теплоснабжения.
2.2. Настоящая Методика распространяется на паровые системы теплоснабжения с технологическими характеристиками, приведенными в Приложении Б.
3.1. Измерения расхода и количества (массы) конденсата осуществляются рассредоточенными измерительными системами, составные элементы которых находятся в различных внешних условиях.
3.2. Основной величиной, влияющей на измерительные системы расхода и количества массы конденсата, является температура окружающей среды, остальные влияющие величины несущественны.
Диапазон изменения температуры окружающей среды указан в таблице 1.
Таблица 1
Элементы измерительной системы | Диапазон изменения температуры окружающей среды, °C |
Первичный измерительный преобразователь расхода | 5 - 40 |
Линия связи | 5 - 60 |
Вторичный измерительный прибор расхода, тепловычислитель | 15 - 30 |
Агрегатные средства измерений (АС) ИИС | 15 - 25 |
4.1. Характеристиками погрешности измерений являются пределы относительной погрешности измерений текущего и среднесуточного значений расхода конденсата и количества (массы) конденсата за сутки и месяц при применении различных измерительных систем.
4.2. Настоящая Методика обеспечивает измерение расхода и количества (массы) конденсата с приписанными значениями пределов относительной погрешности измерений (таблица 2) во всем диапазоне изменений влияющей величины (см. раздел 3 настоящей Методики).
Таблица 2
Измерительные системы | Системы теплоснабжения | |||||
I | II | III | ||||
Пределы относительной погрешности измерений значений расхода (количества) конденсата, +/- % | ||||||
текущего (количества за сутки) | среднесуточного (количества за месяц) | текущего (количества за сутки) | среднесуточного (количества за месяц) | текущего (количества за сутки) | среднесуточного (количества за месяц) | |
1. Измерительные системы с регистрирующими приборами: | ||||||
а) с дифференциально-трансформаторной схемой | 1,9 (2,0) | 2,0 (1,8) | 3,1 (3,1) | 3,1 (2,5) | 4,2 (4,3) | 4,3 (3,2) |
б) с нормированным токовым сигналом связи | 1,5 (1,8) | 1,8 (1,7) | 1,9 (2,5) | 2,5 (2,1) | 2,4 (3,2) | 3,1 (2,5) |
2. Измерительные информационные системы (ИИС), измерительные системы с тепловычислителями | 1,4 (1,3) | 1,3 (1,3) | 1,7 (1,5) | 1,5 (1,5) | 2,2 (1,8) | 1,8 (1,8) |
5.1. Измерение расхода конденсата осуществляется методом переменного перепада давления с применением измерительных систем.
5.2. Рекомендуемые структурные схемы измерительных систем расхода (количества) конденсата с применением различных средств измерений (СИ) приведены на рисунках 1 - 4.
1 - измерительная диафрагма; 1а - первичный измерительный
преобразователь расхода; 1б - вторичный измерительный
регистрирующий прибор расхода; 2 - трубные проводки;
3 - линия связи
Рисунок 1. Структурная схема измерительной
системы с регистрирующими приборами
с дифференциально-трансформаторной схемой связи
1 - измерительная диафрагма; 1а - первичный измерительный
преобразователь расхода; 1б - блок извлечения корня;
1в - вторичный измерительный регистрирующий прибор расхода;
2 - трубные проводки; 3 - линии связи
Рисунок 2. Структурная схема измерительной системы
с регистрирующими приборами с нормированным токовым
сигналом связи

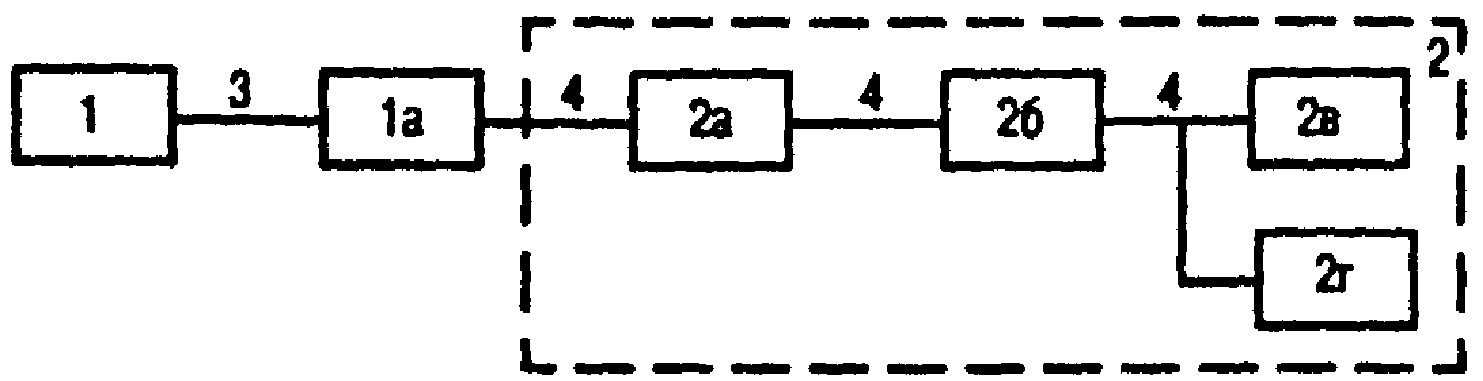

1 - измерительная диафрагма; 1а - первичный измерительный
преобразователь расхода; 2 - агрегатные средства ИИС; 2а -
устройство связи с объектом; 2б - центральный процессор;
2в - средство представления информации; 2г - регистрирующее
устройство; 3 - трубные проводки; 4 - линии связи
Рисунок 3. Структурная схема ИИС
1 - измерительная диафрагма;
1а - первичный измерительный преобразователь расхода;
2 - тепловычислитель; 3 - линия связи
5.3. Средства измерений, применяемые в измерительных системах расхода (количества) конденсата, приведены в Приложении В.
6.1. Подготовка к выполнению измерений заключается в осуществлении комплекса мероприятий по вводу измерительных систем в эксплуатацию, основными из которых являются:
- проведение поверки СИ;
- проверка правильности монтажа в соответствии с проектной документацией;
- проведение наладочных работ;
- введение измерительных систем в эксплуатацию.
6.2. Сужающие устройства и измерительные трубопроводы должны соответствовать требованиям ГОСТ 8.563.1-97 [3] и ГОСТ 8.563.2-97 [4].
Процедура обработки и вычисления результатов измерений состоит из вычисления действительного значения среднесуточного расхода и количества (массы) конденсата за сутки и месяц.
7.1. При применении регистрирующих приборов эта процедура состоит из обработки суточных диаграмм регистрирующих приборов расхода с помощью планиметров и расчета действительных значений расхода и количества (массы) конденсата по среднесуточным значениям давления и температуры.
При обработке диаграмм регистрирующих приборов полярными планиметрами среднесуточное значение массового расхода конденсата
(т/ч) определяется по формуле ГОСТ 8.563.2-97 [4, приложение Г, таблица Г1]
(т/ч) определяется по формуле ГОСТ 8.563.2-97 [4, приложение Г, таблица Г1]
, (1)где
- верхнее значение шкалы расходомера, т/ч;
- верхнее значение шкалы расходомера, т/ч;
- показания полярного планиметра, см2;
- длина ленты с записью значения расхода, см;
- длина шкалы регистрирующего прибора, см.7.2. При применении ИИС или измерительных систем с тепловычислителями алгоритм расчета действительного значения расхода и количества (массы) конденсата должен отвечать требованиям ГОСТ 8.563.2-97 [4, пп. 8.1 и 8.2].
Среднее значение расхода конденсата за интервал усреднения
рассчитывается по формуле
рассчитывается по формуле
, (2)где
- текущее значение расхода;
- текущее значение расхода;к - число периодов опроса датчика за интервал усреднения.
При применении ИИС в соответствии с РД 34.09.454 [13] период опроса датчиков составляет не более 15 с, интервал усреднения параметров (расчета расхода конденсата) равен 0,25 ч.
При применении измерительных систем с тепловычислителями период опроса датчиков и интервал расчета расхода (количества) конденсата устанавливаются при проектировании или программировании тепловычислителей, при этом период опроса датчиков должен составлять не более 15 с, а интервал расчета расхода (количества) конденсата - равен 0,25 ч.
, (3)где
- среднее значение расхода конденсата за i-й интервал расчета расхода, т/ч;
- среднее значение расхода конденсата за i-й интервал расчета расхода, т/ч;
- интервал расчета среднего значения расхода конденсата;n - число интервалов расчета среднего расхода за сутки.
7.4. При применении ИИС или измерительных систем с тепловычислителями процедура расчета действительного среднего расхода и количества (массы) конденсата выполняется автоматически.
8.1. Результаты измерений расхода (количества) конденсата должны быть оформлены следующим образом:
8.1.1. При применении измерительных систем с регистрирующими приборами:
- носитель измерительной информации по расходу конденсата - лента (диаграмма) регистрирующих приборов;
- результаты обработки измерительной информации по расходу и количеству (массе) конденсата на ПЭВМ представляются в виде выходных форм на бумажном носителе;
- выходные формы согласовываются с потребителем.
8.1.2. При применении ИИС и измерительных систем с тепловычислителями:
- носителем измерительной информации по расходу (количеству) конденсата является электронная память АС ИИС и тепловычислителей;
- результаты обработки измерительной информации индицируются на средствах представления информации (ЭЛИ, индикаторах) и представляются в виде выходных форм на бумажном носителе;
- объем представления информации определяется при проектировании ИИС, разработке тепловычислителей, а выходные формы согласовываются с потребителем.
Подготовка измерительных систем расхода (количества) конденсата к эксплуатации осуществляется электрослесарем-прибористом с квалификацией не ниже 4-го разряда, а их обслуживание - дежурным электрослесарем-прибористом.
Обработка диаграмм регистрирующих приборов осуществляется техником, а вычисление результатов измерений - инженером ПТО.
При монтаже, наладке и эксплуатации измерительной системы расхода (количества) конденсата должны соблюдаться требования РД 34.03.201-97 [16] и РД 153-34.0-03.150-00 [17].
(справочное)
Термин | Определение | Документ | ||||
Измерительный прибор | Средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне. Примечание. По способу индикации значений измеряемой величины измерительные приборы разделяют на показывающие и регистрирующие | |||||
Первичный измерительный преобразователь | Измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина, т.е. первый преобразователь в измерительной цепи измерительного прибора (установки, системы) | |||||
Измерительный преобразователь | Техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи | |||||
Измерительная система | Совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т.п. с целью измерения одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях. Примечание. В зависимости от назначения измерительные системы разделяют на измерительные информационные, измерительные контролирующие, измерительные управляющие системы и др. | |||||
Агрегатное средство измерений | Техническое средство или конструктивно законченная совокупность технических средств с нормируемыми метрологическими характеристиками и всеми необходимыми видами совместимости в составе измерительной информационной системы | ГОСТ 22315-77 [22], пп 1.2 и 3.9 | ||||
Теплосчетчик | Измерительная система (средство измерений), предназначенная для измерения количества теплоты | |||||
Тепловычислитель | Средство измерений, предназначенное для определения количества теплоты по поступающим на его вход сигналам от средств измерений параметров теплоносителя | |||||
Косвенное измерение | Определение искомого значения физической величины на основании результатов прямых измерений других физических величин, функционально связанных с искомой величиной | |||||
Методика выполнения измерений | Установленная совокупность операций и правил при измерении, выполнение которых обеспечивает получение результатов измерений с гарантированной точностью в соответствии с принятым методом | |||||
| ||||||
Аттестация МВИ | Процедура установления и подтверждения соответствия МВИ предъявленным к ней метрологическим требованиям | |||||
Приписанная характеристика погрешности измерений | Характеристика погрешности любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики | |||||
(справочное)
И РЕЖИМЫ РАБОТЫ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ
Параметр | Системы теплоснабжения | ||
I | II | III | |
Расход конденсата, т/ч | 50 | 20 | 2 |
Избыточное давление конденсата, МПа | 0,4 | 0,4 | 0,4 |
Температура конденсата, °C | 75 | 75 | 75 |
Давление холодной воды, МПа | 0,3 | 0,3 | 0,3 |
Температура холодной воды, °C | 6 | 6 | 6 |
Диаметр конденсатопровода, мм | 150 | 150 | 100 |
(рекомендуемое)
Наименование и тип СИ | Предел основной допускаемой приведенной погрешности, +/- % | Организация-изготовитель |
Измерительные системы с регистрирующими приборами с дифференциально-трансформаторной схемой связи | ||
Диафрагма камерная ДКС-16 | - | ЗАО "Манометр" (г. Москва) |
Манометр дифференциальный, мембранный ДМ3583М | 1,0 | ЗАО "Манометр" (г. Москва) |
Прибор автоматический взаимозаменяемый с дифференциально-трансформаторной схемой КСД-2 | 1,0 (по показаниям и регистрации) | ЗАО "Манометр" (г. Москва) |
Измерительные системы с регистрирующими приборами с нормированным токовым сигналом связи | ||
Диафрагма камерная ДКС-16 | - | ЗАО "Манометр" (г. Москва) |
Тензорезисторный измерительный преобразователь разности давлений "Сапфир 22М-ДД" | 0,5 | ЗАО "Манометр" (г. Москва) |
Блок извлечения корня БИК-36М | 0,2 | ЗАО "Манометр" (г. Москва) |
Прибор регистрирующий одноканальный РП-160М | 0,5 (по показаниям); 1,0 (по регистрации) | ПО "Львовприбор" (г. Львов) |
Измерительные информационные системы (измерительные системы с тепловычислителями) | ||
Диафрагма камерная ДКС-16 | - | ЗАО "Манометр" (г. Москва) |
Агрегатные средства ИИС | 0,3 (канал) | - |
Теплоэнергоконтроллер ТЭКОН-10 | 0,2 | ИВП "Крейт" (г. Екатеринбург) |
Тензорезисторный измерительный преобразователь разности давлений "Сапфир 22М-ДД" | 0,25 | ЗАО "Манометр" (г. Москва) |
Примечание. Допускается применение других СИ с основными допускаемыми приведенными погрешностями, не превышающими указанных в таблице. | ||
ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1. ГОСТ Р 8.563-96. ГСИ. Методики выполнения измерений.
2. ГОСТ 8.207-76. ГСИ. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения.
3. ГОСТ 8.563.1-97. ГСИ. Межгосударственный стандарт. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Диафрагмы, сопла ИСА 1932 и трубы Вентури, установленные в заполненных трубопроводах круглого сечения. Технические условия.
4. ГОСТ 8.563.2-97. ГСИ. Межгосударственный стандарт. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Методика выполнения измерений с помощью сужающих устройств.
5. ГОСТ 18140-84. Манометры дифференциальные ГСП. Общие технические условия.
6. Правила учета тепловой энергии и теплоносителя. - М.: МЭИ, 1995.
7. РМГ 29-99. ГСОЕИ. Метрология. Основные термины и определения.
8. МИ 1317-86. ГСИ. Методические указания. Результаты и характеристики погрешности измерений. Форма представления. Способы использования при испытаниях образцов продукции и контроле их параметров.
9. МИ 2451-98. ГСИ. Рекомендация. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
10. МИ 2412-97. ГСИ. Рекомендация. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
11. МИ 2377-96. ГСИ. Рекомендация. Разработка и аттестация методик выполнения измерений.
12. МИ 2553-99. ГСИ. Рекомендация. Энергия тепловая и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения.
13. РД 34.09.454. Типовой алгоритм расчета технико-экономических показателей конденсационных энергоблоков мощностью 300, 500, 800 и 1200 МВт. В 2-х ч. - М.: СПО ОРГРЭС, 1991.
14. РД 34.11.332-97. Методические указания. Разработка и аттестация методик выполнения измерений, используемых на энергопредприятиях в сферах распространения государственного метрологического контроля и надзора. Организация и порядок проведения. - М.: СПО ОРГРЭС, 1999.
15. Отчет. Рекомендации по выбору схем измерений количества тепловой энергии и технических требований к системам контроля и учета и их метрологическим характеристикам/Ивановский энергет. ин-т. - М.: ОРГРЭС, 1993.
16. РД 34.03.201-97. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей. - М.: ЭНАС, 1997.
Изменение N 1 к РД 34.03.201-97. - М.: ЗАО "Энергосервис", 2000.
17. РД 153-34.0-03.150-00 - Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. - М.: ЭНАС, 2001.
18. Технический отчет. Анализ значений параметров окружающей среды в местах расположения приборов, необходимых для измерения основных технологических параметров на ТЭС - Екатеринбург: Уралтехэнерго, 1995.
19. СниП III.05.07-85. Системы автоматизации.
20. РД 153-34.0-11.351-00. Методика выполнения измерений температуры конденсата, возвращенного из паровой системы теплоснабжения на источник тепла, и холодной воды, используемой для подпитки. - М.: СПО ОРГРЭС, 2001.
21. РД 153-34.0-11.349-00. Методика выполнения измерений давления конденсата, возвращенного из паровой системы теплоснабжения на источник тепла, и холодной воды, используемой для подпитки. - М.: СПО ОРГРЭС, 2001.
23. ГОСТ Р 51-649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
