1. Область применения

1.1 Настоящий руководящий документ распространяется на уровнемеры барботажные типа PS-LIGHT-II (далее - уровнемеры PS-LIGHT-II) производства компании "SEBA Hydrometrie GmbH" (Германия), входящие в состав автоматизированных гидрологических комплексов АГК-1 [1] и устанавливает методику их периодической поверки на местах эксплуатации при помощи комплекта калибратора давления типа CPH 6000 (далее - комплект CPH 6000) производства компании "WIKA Alexander Wiegand SE & Co.KG" (Германия) [2].

1.2 Настоящий руководящий документ предназначен для периодической поверки уровнемеров PS-LIGHT-II метрологическими службами территориальных управлений Росгидромета, аккредитованных на право проведения поверки в установленном порядке.

1.3 Периодическая поверка уровнемеров PS-LIGHT-II производится с межповерочным интервалом 1 год.

Первичная поверка уровнемеров PS-LIGHT-II производится по МП 2550-0138.

2. Нормативные ссылки

В настоящем руководящем документе использованы ссылки на следующие нормативные документы:

ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений

ПР 50.2.006-94 Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений

РМГ 51-2002 Государственная система обеспечения единства измерений. Документы на методики поверки средств измерений. Основные положения.

РТ 02-2008 Организация поверки средств измерений и порядок разработки документов на методики поверки

МП 2550-0138-2010 Комплексы гидрологические автоматизированные АГК-1. Методика поверки

Примечания

1 При пользовании настоящим руководящим документом целесообразно проверять действие ссылочных нормативных документов:

- национальных стандартов - в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года;

- нормативных документов Росгидромета и типовых нормативных документов - по РД 52.18.5-2012.

2 Если ссылочный нормативный документ заменен (изменен), то при пользовании настоящим руководящим документом следует руководствоваться замененным (измененным) нормативным документом. Если ссылочный нормативный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Операции поверки

3.1 Организация поверки осуществляется согласно рекомендациям РМГ 51 и РТ 02.

3.2 При проведении периодической поверки уровнемеров PS-LIGHT-II должны выполняться операции, представленные в таблице 1.

4. Средства поверки

4.1 Проведение поверки уровнемеров PS-LIGHT-II осуществляется с помощью комплекта CPH 6000, который включает:

а) калибратор давления CPH 6000 (далее - калибратор CPH 6000);

б) устройство создания давления CPP 30 (далее - насос CPP 30).

4.2 При проведении поверки используются вспомогательные средства измерений:

а) психрометр аспирационный М-34:

б) барометр-анероид М-98:

4.3 При проведении поверки используется персональный компьютер (ПК) с установленным программным обеспечением (ПО) "SEBAConfig: Maintenance Tool";

4.4 Все средства измерений должны иметь действующие свидетельства о поверке.

Примечание - Допускается применение средств измерений, имеющих аналогичные метрологические характеристики и обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

5. Требования к квалификации поверителей и требования безопасности

5.1 К выполнению поверки допускаются лица - поверители, которым предоставлено право поверки средств измерений гидрометеорологического назначения. Поверитель должен быть ознакомлен с нормативной и технической документацией на средства измерений и объект поверки.

5.2 При подготовке и проведении поверки уровнемеров PS-LIGHT-II следует соблюдать требования по технике безопасности, установленные в эксплуатационной документации на соответствующие средства измерений [2], [3].

6. Условия поверки

При проведении поверки должны соблюдаться следующие условия:

7. Подготовка к поверке

7.1 Перед началом проведения поверки необходимо отключить уровнемер PS-LIGHT-II от энергопитания и отсоединить от него барботажную трубку и кабели связи.

7.2 Подключить интерфейсный кабель в гнездо "RS232 Schnittstelle/RS232 Interface" уровнемера PS-LIGHT-II. Маркировка гнезд произведена на лицевой стороне корпуса уровнемера PS-LIGHT-II. Свободный конец кабеля с разъемом типа "DB-9" подключить к ПК при наличии встроенного в ПК последовательного порта (COM-порта) напрямую или через переходник последовательного интерфейса RS232.

7.3 Для проведения поверки уровнемера PS-LIGHT-II с помощью калибратора CPH 6000 необходимо отключить воздушный компрессор и клапан уровнемера PS-LIGHT-II.

Рекомендуемая последовательность действий:

- снять пластиковые накладки, расположенные по краям лицевой стороны корпуса уровнемера PS-LIGHT-II;

- вывернуть винты (по два с обеих сторон), находящиеся под накладками;

- передняя панель корпуса уровнемера PS-LIGHT-II, которая удерживается петлями с правой стороны, откидывается вправо.

Внутренняя плата уровнемера PS-LIGHT-II показана на рисунке 1;

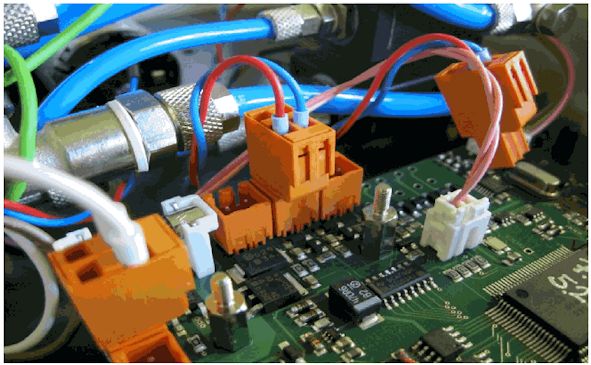

- вынуть вилки питания воздушного компрессора и клапана из гнезда на внутренней плате уровнемера PS-LIGHT-II, как показано на рисунке 2.

7.4 После отключения питания воздушного компрессора необходимо осуществить подключение уровнемера PS-LIGHT-II к комплекту калибратора CPH 6000 по схеме, показанной на рисунке 3.

7.5 Калибратор CPH 6000 настраивается в режиме "CALIBRATION" или "MEASURING" [2]. Окно настройки режима калибратора CPH 6000 показано на рисунке 4.

8. Проведение поверки

8.1. Внешний осмотр

При проведении внешнего осмотра уровнемера PS-LIGHT-II устанавливают:

- соответствие комплекта эксплуатационной документации;

- отсутствие и/или наличие механических повреждений и следов коррозии на корпусе и деталях, что может повлиять на его метрологические характеристики.

8.2. Опробование

8.2.1 При опробовании уровнемера PS-LIGHT-II необходимо провести следующие действия (см. рисунок 3):

- вывернуть стопорные гайки насоса поз. 5 до крайнего нижнего положения;

- завернуть вентиль спуска/запора давления поз. 4;

- скорректировать начальные показания калибратора CPH 6000, если это необходимо [2];

- задать калибратором давление, эквивалентное 1000 см вод. ст.;

- осуществить опрос уровнемера PS-LIGHT-II с целью проверки подключения;

Если в течение 60 с падение давления на калибраторе CPH 6000 составляет менее 2,0 см вод. ст., то подготовку к поверке следует считать завершенной.

8.2.2 Далее необходимо устранить давление, вывернув вентиль спуска/запора давления поз. 4. Показания эталонного датчика CPT 6000 и уровнемера PS-LIGHT-II в этом случае должны вернуться к начальным значениям.

8.2.3 Для обеспечения точной настройки давления следует:

- при отпущенном вывернутом вентиле спуска/запора давления поз. 4 открутить вентиль регулировки давления поз. 3 так, чтобы расстояние между ним и корпусом насоса CPP 30 по вскрывшейся резьбе составляло от 1,5 до 2,0 см;

- завернуть вентиль спуска/запора давления поз. 4.

8.3. Проверка и корректировка индивидуальной функции преобразования

8.3.1 С целью проверки и корректировки индивидуальной функции преобразования уровнемера PS-LIGHT-II необходимо выполнить предварительные измерения уровня воды. Измерения производятся при значениях давления, эквивалентного 0 и 1000 см вод. ст.

На основании полученных результатов определяется абсолютная погрешность измерений уровня воды.

8.3.2 Если погрешность не превышает 1 см вод. ст., необходимо перейти к выполнению измерений по 8.4.

8.3.3 Если абсолютная погрешность измерений превышает 1 см вод. ст., то производится корректировка индивидуальной функции преобразования. Необходимо предварительно рассчитать относительную погрешность в точке, где была получена максимальная абсолютная погрешность, превышающая 1 см вод. ст.

Безразмерную величину корректировочного коэффициента Gradient определяют по формуле

где - максимальная относительная погрешность, %.

8.3.4 Введение корректировочного коэффициента Gradient осуществляется посредством ПО "SEBAConfig: Maintenance Tool", окно которого показано на рисунке 5.

Порядок введения корректировочного коэффициента Gradient с помощью ПО "SEBAConfig: Maintenance Tool":

- выбрать размерность измеряемой величины "см" и нажать кнопку "Установить единицу измерений", как показано на рисунке 6;

- ввести величину корректировочного коэффициента Gradient, как показано на рисунке 7.

Далее необходимо выполнить корректировку коэффициента Offset:

- нажать кнопку "Установить значение" и в появившемся окне - кнопку "Да";

- после задания величины давления (рекомендуемая величина 500 см вод. ст.) в появившемся окне "Установить значение канала ..." нажать кнопку "Измерить" (см. рисунок 8) и провести регистрацию измерительной информации;

- записать результат измерений калибратора CPH 6000 в поле "Контрольное значение" и нажать кнопку "ОК".

Корректировка индивидуальной функции преобразования завершена. Далее необходимо приступить непосредственно к поверке по 8.4.

8.4. Выполнение измерений

8.4.1 Измерения выполняются при следующих значениях давления: 0; 500; 1000; 500; 0 см вод. ст. при прямом и обратном ходах.

8.4.2 Для выполнения измерений необходимо:

- перейти в режим "CALIBRATION" или "MEASURING";

- нажать кнопку "Select" на панели калибратора CPH 6000, чтобы перейти в режим непосредственных измерений;

- насосом CPP 30 задать давление в измерительной точке;

- если значение давления на эталонном датчике CPT 6000 не совпадает с требуемым значением, необходимо осуществить корректировку путем закручивания и/или выкручивания винта регулировки давления поз. 3;

- осуществить опрос уровнемера PS-LIGHT-II;

- осуществить регистрацию измерительной информации;

- задать поочередно значения давления всех точек измерения по 8.4.1, производя регистрацию показаний уровнемера PS-LIGHT-II;

- записать все значения в протокол, форма которого представлена в приложении А.

8.5. Определение метрологических характеристик

8.5.1 Погрешность измерений уровня воды уровнемером PS-LIGHT-II определяется в соответствии с требованиями ГОСТ 8.009.

8.5.2 Абсолютную погрешность определяют, как разность между показаниями уровнемера PS-LIGHT-II и показаниями эталонного датчика CPT 6000, снятым с калибратора CPH 6000 в i-ой измерительной (контрольной) точке при прямом и обратном ходах.

Абсолютная погрешность измерений уровня воды уровнемером PS-LIGHT-II определяется по формулам

где и - абсолютная погрешность при прямом и обратном ходах изменения давления, соответственно, см вод. ст.;

, , , - показания уровнемера PS-LIGHT-II и эталонного датчика CPT 6000 при прямом и обратном ходах изменения давления, соответственно, см вод. ст.

8.5.3 Относительная приведенная погрешность , %, определяется по формуле

где H - верхний предел диапазона измерений, равный 1000 см вод. ст.;

- наибольшая абсолютная погрешность, полученная по результатам расчета при прямом и обратном ходах.

Предельно допускаемое значение относительной приведенной погрешности равно 0,1%.

9. Оформление результатов поверки

9.1 Решение о результате поверки уровнемера PS-LIGHT-II принимается поверителем после расчета относительной приведенной погрешности по 8.5.3.

9.2 Уровнемер PS-LIGHT-II признается прошедшим поверку, если выполняется условие

9.3 Результаты поверки уровнемера PS-LIGHT-II оформляются в виде протокола (см. приложение А). Свидетельство о поверке на уровнемер PS-LIGHT-II сроком на один год выдают при выполнении условия (5) по форме, представленной в ПР 50.2.006.

При отрицательных результатах поверки выдается извещение о непригодности уровнемера PS-LIGHT-II к применению, форма которого приведена в ПР 50.2.006. Свидетельство о поверке аннулируется.
