1 РАЗРАБОТАНЫ Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ")

2 ВНЕСЕНЫ Федеральным агентством по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 206, ПК 206.10 "Эталоны и поверочные схемы в области оптических и оптико-физических измерений"

3 УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 1011-ст

4 ВВЕДЕНЫ ВПЕРВЫЕ

Настоящая методика предусматривает объем и последовательность проведения операций первичной и периодической поверки для рабочих средств измерений (РСИ) поляризационной модовой дисперсии (ПМД) в волоконно-оптических системах передачи информации (далее - РСИ ПМД). Под РСИ ПМД понимается прибор или комплект приборов, состоящий из источника оптического излучения и измерительного устройства.

Межповерочный интервал - не более одного года.

В настоящих рекомендациях использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.607-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поляризационной модовой дисперсии в оптическом волокне

ГОСТ 12.1.040-83 Система стандартов безопасности труда. Лазерная безопасность. Общие положения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с указанием всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

При проведении поверки выполняют операции, указанные в таблице 1.

4.1 При проведении поверки применяют средства, указанные в таблице 2.

4.2 Допускается применение средств измерений, метрологические характеристики которых не хуже приведенных в таблице 2.

5.1 При проведении поверки соблюдают требования установленные правилами [1], [2], [3]. При работе с лазерами соблюдают требования ГОСТ 12.1.040 и правил [4].

5.2 К проведению поверки допускают лиц не моложе 18 лет, аттестованных в качестве поверителей согласно правилам [5], прошедших инструктаж по охране труда, обучение и аттестацию по работе с лазерами и на право работы с электроустановками и изучивших настоящую рекомендацию и эксплуатационную документацию на РСИ ПМД и средства их поверки.

При проведении поверки соблюдают следующие условия:

7.1 Перед проведением поверки изучают Руководство по эксплуатации на поверяемое РСИ ПМД и применяемые при поверке приборы.

7.2 Все оптические детали приборов, используемых при поверке, очищают от пыли и протирают безворсовой салфеткой, смоченной в изопропиловом спирте.

7.3 Подготавливают к работе РСИ ПМД и приборы, применяемые при поверке, согласно разделам "Подготовка к работе" их Руководств по эксплуатации.

8.1.1 Комплектность РСИ ПМД должна соответствовать требованиям руководства по эксплуатации на него.

8.1.2 При внешнем осмотре убеждаются в отсутствии видимых механических повреждений, в исправности кабелей и разъемов, в исправности органов управления.

8.2.1 Подготавливают РСИ ПМД к работе согласно соответствующему разделу руководства по эксплуатации на него.

8.2.2 Включают РСИ ПМД и проверяют наличие отображения экранного меню на дисплее.

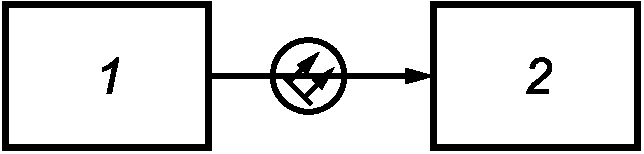

8.3.1.1 Для определения рабочих длин волн РСИ ПМД поочередно подсоединяют источники излучения из состава РСИ ПМД с помощью волоконно-оптического кабеля с установкой для спектральных измерений из состава РЭСМ ВС по схеме, приведенной на рисунке 1.

8.3.1.2 Включают поочередно источники и измеряют рабочие длины волн излучения каждого источника РСИ ПМД на спектральной установке в соответствии с руководством по эксплуатации.

8.3.1.3 Результаты поверки считают положительными, если полученные значения рабочих длин волн не выходят за границы диапазона, указанного в спецификации РСИ ПМД.

Эталонную меру ПМД используют при проведении поверки и калибровки рабочих средств измерений ПМД в режиме слабой связи мод.

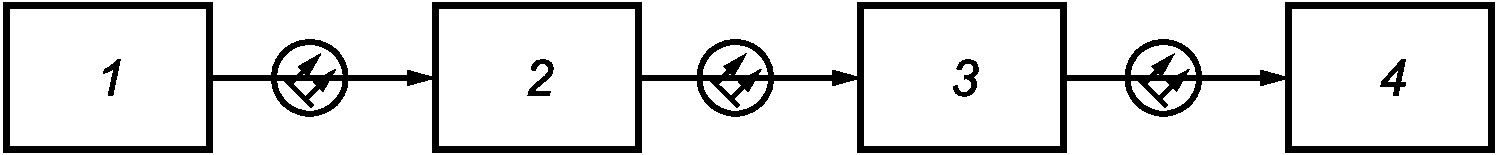

8.3.2.1 Собирают установку по схеме, приведенной на рисунке 2. Номинальное значение ПМД эталонной меры выбирают в соответствии с минимальным измеряемым значением ПМД РСИ ПМД. Величину вносимого ослабления аттенюатора выставляют равной 0 дБ. Выбирают рабочую длину волны 1550 нм.

8.3.2.2 Измеряют ПМД меры десять раз в соответствии с руководством по эксплуатации РСИ ПМД.

Примечание - При поверке РСИ ПМД, действующих по рефлектометрическому методу (источник излучения установлен внутри блока измерителя), измерения проводят с использованием отражателя, устанавливаемого на выходном торце оптического волокна эталонной меры ПМД.

8.3.2.3 Вычисляют среднее значение результатов измерений по формуле

где n - количество измерений.

8.3.2.4 Вычисляют среднее квадратическое отклонение (СКО), S, результатов измерений по формуле

8.3.2.5 Определяют неисключенную систематическую погрешность (НСП), , результатов измерений по формуле

где - значение ПМД эталонной меры, указанное в паспорте на нее.

8.3.2.6 Определяют значение основной абсолютной погрешности, , измерений ПМД

8.3.2.7 Операции по 8.3.2.1 8.3.2.6 проводят для ослабления, вносимого с помощью аттенюатора, соответствующего динамическому диапазону поверяемого РСИ ПМД.

8.3.2.8 Операции по 8.3.2.1 8.3.2.6 проводят для максимального значения ПМД, измеряемой с помощью РСИ ПМД.

8.3.2.9 Операции по 8.3.2.1 8.3.2.8 проводят для всех рабочих длин волн РСИ ПМД.

8.3.2.10 Результаты поверки считают положительными, если все полученные значения основной абсолютной погрешности измерений ПМД РСИ ПМД не превышают значений погрешности, указанных в спецификации РСИ ПМД.

Рабочий эталон единицы поляризационной модовой дисперсии в оптическом волокне (далее - РЭ ПМД) используют при проведении поверки рабочих средств измерений ПМД в режимах слабой и сильной связи мод.

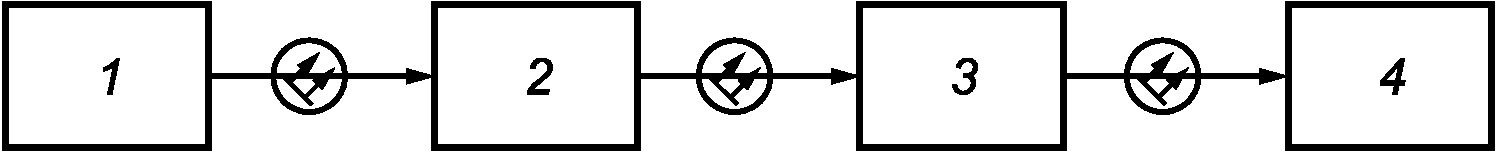

8.3.3.1 Собирают установку, схема которой приведена на рисунке 3 с использованием компаратора-имитатора ПМД со слабой связью мод из состава РЭ ПМД. Номинальное значение компаратора-имитатора ПМД выбирают в соответствии с минимальным измеряемым значением ПМД РСИ ПМД. Выбирают рабочую длину волны 1550 нм.

8.3.3.2 Измеряют ПМД компаратора-имитатора ПМД из состава РЭ ПМД, , десять раз с помощью РЭ ПМД в соответствии с руководством по эксплуатации РЭ ПМД.

8.3.3.3 Собирают установку, схема которой приведена на рисунке 3. Выставляют вносимое ослабление аттенюатора, равное 0 дБ. Выбирают рабочую длину волны 1550 нм.

8.3.3.4 Измеряют ПМД компаратора-имитатора ПМД из состава РЭ ПМД, , десять раз с помощью РСИ ПМД в соответствии с руководством по эксплуатации РСИ ПМД.

8.3.3.5 По результатам измерений и вычисляют средние значения ПМД компаратора-имитатора ПМД по формулам:

8.3.3.6 Вычисляют СКО результата измерений компаратора-имитатора ПМД с помощью РСИ ПМД по формулам:

8.3.3.7 Определяют НСП результатов измерений по формуле

8.3.3.8 Определяют значение основной абсолютной погрешности измерений ПМД РСИ ПМД по формуле

где - НСП измерений ПМД РЭ ПМД, значение которой указано в руководстве по эксплуатации на него.

8.3.3.9 Операции по 8.3.3.3 - 8.3.3.8 проводят для ослабления, вносимого с помощью аттенюатора, соответствующего динамическому диапазону поверяемого РСИ ПМД.

8.3.3.10 Операции по 8.3.3.1 - 8.3.3.9 проводят для номинального значения компаратора-имитатора ПМД, выбранного в соответствии с максимальным измеряемым значением ПМД поверяемого РСИ ПМД.

8.3.3.11 Операции по 8.3.3.1 - 8.3.3.10 проводят для режима измерений ПМД с сильной связью мод поверяемого РСИ ПМД. Для этого используют компаратор-имитатор ПМД с сильной связью мод из состава РЭ ПМД.

8.3.3.12 Операции по 8.3.3.1 - 8.3.3.11 проводят для всех рабочих длин волн РСИ ПМД.

8.3.3.13 Результаты поверки считают положительными, если все полученные значения погрешности на всех рабочих длинах волн не превышают значений, указанных в спецификации РСИ ПМД.

Государственный первичный специальный эталон единицы поляризационной модовой дисперсии в оптическом волокне ГЭТ 185-2010 (далее ГЭТ 185) используют при проведении поверки и калибровки высокоточных средств измерений ПМД (ВСИ ПМД) в режимах слабой и сильной связи мод.

8.3.4.1 Собирают установку, схема которой приведена на рисунке 5 с использованием компаратора-имитатора ПМД со слабой связью мод из состава ГЭТ 185. Номинальное значение компаратора-имитатора ПМД выбирают в соответствии с минимальным измеряемым значением ПМД ВСИ ПМД. Выбрать рабочую длину волны 1550 нм.

8.3.4.2 Измеряют ПМД компаратора-имитатора ПМД с помощью ГЭТ 185 десять раз в соответствии с правилами хранения и применения ГЭТ 185.

8.3.4.3 Собирают установку, схема которой приведена на рисунке 6. Выставляют вносимое ослабление аттенюатора, равное 0 дБ. Выбирают рабочую длину волны 1550 нм.

8.3.4.4 Измеряют ПМД компаратора-имитатора, , с помощью ВСИ ПМД десять раз в соответствии с руководством по эксплуатации ВСИ ПМД (n = 10).

8.3.4.5 По результатам измерений и вычисляют средние значения ПМД компаратора-имитатора ПМД по формулам:

8.3.4.6 Вычислить СКО результата измерений компаратора-имитатора ПМД с помощью ВСИ ПМД по формуле

8.3.4.7 Определяют НСП результатов измерений по формуле

8.3.4.8 Определяют значение абсолютной погрешности измерений ПМД ВСИ ПМД по формуле:

где - НСП измерений ПМД ГЭТ 185, указанное в паспорте ГЭТ 185;

S_E - СКО результатов измерений ПМД ГЭТ 185, указанное в паспорте ГЭТ 185.

8.3.4.9 Операции по 8.3.4.3 - 8.3.4.8 проводят для ослабления, вносимого с помощью аттенюатора, соответствующего динамическому диапазону поверяемого ВСИ ПМД.

8.3.4.10 Операции по 8.3.4.1 - 8.3.4.9 проводят для номинального значения компаратора-имитатора ПМД, выбранного в соответствии с максимальным измеряемым значением ПМД поверяемого ВСИ ПМД.

8.3.4.11 Операции по 8.3.4.1 - 8.3.4.10 проводят для режима измерений ПМД с сильной связью мод поверяемого ВСИ ПМД с использованием компаратора-имитатора ПМД с сильной связью мод из состава ГЭТ 185.

8.3.4.12 Операции по 8.3.4.1 - 8.3.4.11 проводят для всех рабочих длин волн ВСИ ПМД.

8.3.4.13 Результаты поверки считают положительными, если все полученные значения основной абсолютной погрешности измерений ПМД ВСИ ПМД не превышают значений погрешности, указанных в спецификации ВСИ ПМД.

Диапазон измерений ПМД определяется максимальным и минимальным значениями ПМД, основная абсолютная погрешность измерения которых не превышает заданных пределов.

Выполняют операции по 8.3.2 (8.3.3, 8.3.4) для минимального и максимального измеряемых значений ПМД, указанных в спецификации РСИ (ВСИ) ПМД.

Результаты поверки считают положительными, если все полученные значения основной абсолютной погрешности измерений ПМД находятся в пределах, указанных в спецификации РСИ (ВСИ) ПМД.

Динамический диапазон ослабления при измерении ПМД определяется максимальным значением внесенного в оптический измерительный тракт ослабления, при котором основная абсолютная погрешность измерений ПМД не превышает заданных пределов.

Выполняют операции по 8.3.2 (8.3.3, 8.3.4) при значении внесенного в оптический измерительный тракт ослабления, соответствующего значению динамического диапазона измерений ПМД, указанного в спецификации РСИ (ВСИ) ПМД.

Результаты поверки считают положительными, если все полученные значения основной абсолютной погрешности измерений ПМД не превышают значений погрешности, указанных в спецификации РСИ (ВСИ) ПМД.

9.1 Результаты измерений при поверке заносят в протокол по форме, установленной метрологической службой, осуществляющей поверку.

9.2 При положительных результатах поверки выдают свидетельство по форме, установленной правилами [6]. При отрицательных результатах поверки свидетельство аннулируют, РСИ (ВСИ) ПМД к эксплуатации не допускают и выдают извещение о непригодности с указанием причин в соответствии с правилами [6].
