"Изменение N 1 МИ 782-85 "Методические указания. Государственная система обеспечения единства измерений. Микрометры с ценой деления 0,01 мм. Методика поверки"
(утв. НПО "ВНИИМ им. Д.И. Менделеева" 12.02.1986)
"Изменение N 1 МИ 782-85 "Методические указания. Государственная система обеспечения единства измерений. Микрометры с ценой деления 0,01 мм. Методика поверки"
(утв. НПО "ВНИИМ им. Д.И. Менделеева" 12.02.1986)
Утверждаю
Зам. Генерального директора
НПО "ВНИИМ им. Д.И. Менделеева"
Н.В.СТУДЕНЦОВ
12 февраля 1986 года
ИЗМЕНЕНИЕ N 1 МИ 782-85
"МЕТОДИЧЕСКИЕ УКАЗАНИЯ.
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ.
МИКРОМЕТРЫ С ЦЕНОЙ ДЕЛЕНИЯ 0,01 мм.
МЕТОДИКА ПОВЕРКИ"
Дата введения
с 1985 года
Разработано ВНИИизмерения Министерства станкостроительной и инструментальной промышленности.
Руководитель темы: М.Б. Шабалина.
Подготовлено к утверждению "ВНИИМ им. Д.И. Менделеева".
Начальник сектора М.Н. Селиванов.
Исполнители И.Г. Соур, И.А. Евреинов.
Утверждено НПО "ВНИИМ им. Д.И. Менделеева" 12.02.1986 г.
пункт 4.3.9.2 - исключить;
дополнить пунктом 4.3.9а:
Наименование операции | Номер пункта методических указаний | Средства поверки и их нормативно-технические характеристики | Обязательность проведения операций при | ||
выпуске из производства | выпуске из ремонта | эксплуатации и хранении | |||
Определение отклонения от параллельности измерительных поверхностей и погрешности микрометров типа МЗ | 4.3.9а | Меры с цилиндрическими измерительными поверхностями (см. справочное Приложение 5) | Да | Да | Да |
пункт 4.3.7. Графа "Наименование операции" - исключить обозначение "МЗ".
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 6507-78 Постановлением Госстандарта СССР от 25.01.1990 N 86 с 1 января 1991 года введен в действие ГОСТ 6507-90. |
Пункт 4.3.8. 1-ый абзац. Последнее предложение изложить в редакции: "Получив наименьшую сумму полос на обеих измерительных поверхностях при перемещении пластины при незакрепленном стопоре, зажимают стопор и добиваются при перемещении пластины также наименьшей суммы полос". Второй абзац изложить в редакции: "Сумма полос не должна превышать допуска параллельности, установленного ГОСТ 6507-78, более чем на три полосы".
Пункт 4.3.9.2 исключить.
Методические указания дополнить пунктом 4.3.9а:
"4.3.9а. Отклонение от параллельности плоских измерительных поверхностей и погрешность микрометров типа МЗ определяют по мерам с цилиндрическими измерительными поверхностями (см. справочное Приложение 5). Значения диаметров мер указаны в табл. 3.
Таблица 3
мм
Диапазон измерений микрометра | Диаметры мер |
0 - 25 | 10,00; 15,25; 20,50; 24,75 |
25 - 50 | 30,00; 35,25; 45,50; 49,75 |
50 - 75 | 55,00; 60,25; 70,50; 74,75 |
75 - 100 | 80,00; 85,25; 95,50; 99,75 |

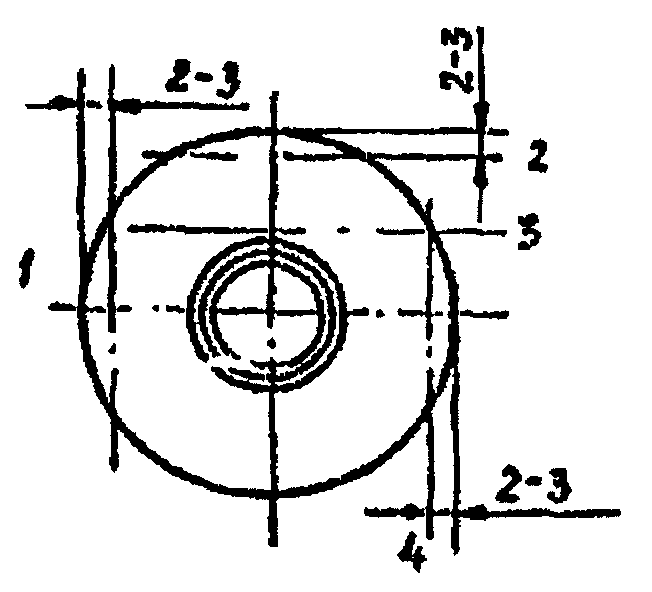

Каждую меру устанавливают на расстоянии 2 - 3 мм от края измерительной поверхности пятки в 4-х положениях, как показано на черт. 8.

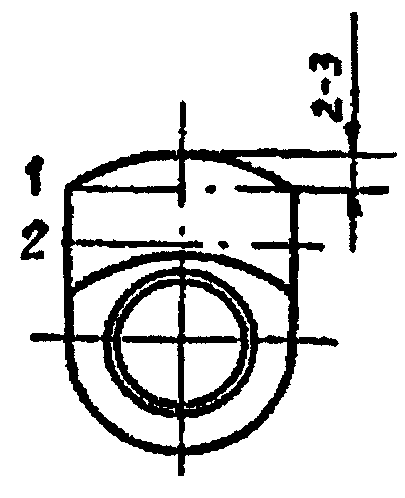

Для микрометров со срезанной пяткой меры устанавливают на расстоянии 2 - 3 мм от края измерительной поверхности пятки в двух положениях, как показано на черт. 9.
Черт. 8
Черт. 9
Отклонение от параллельности плоских измерительных поверхностей микрометра для каждого размера меры определяют как наибольшую разность показаний микрометра при различных (черт. 8 и 9) положениях меры одного размера.
Погрешность микрометра определяют как наибольшую разность между показаниями микрометра, полученными при каждом отсчете, и действительными размерами мер, указанными в свидетельстве о метрологической аттестации.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 6507-78 Постановлением Госстандарта СССР от 25.01.1990 N 86 с 1 января 1991 года введен в действие ГОСТ 6507-90. |
Отклонение от параллельности плоских измерительных поверхностей и погрешность микрометров типа МЗ не должна превышать значений, установленных в ГОСТ 6507-78".
Зам. директора ВНИИизмерения
по научной работе А.В.ВЫСОЦКИЙ
Зав. отделом N 33 И.А.МЕДОВОЙ
Руководитель темы М.Б.ШАБАЛИНА
