Настоящие Методические указания распространяются на измерительные каналы информационно-измерительных систем - ИК ИИС (далее - ИК), устанавливают требования к методам и средствам калибровки; определяют организацию, порядок проведения и оформления результатов калибровки; регламентируют алгоритмы определения метрологических характеристик (МХ) ИК при проведении калибровки и предназначены для метрологических служб энергопредприятий, аккредитованных на право проведения работ по калибровке ИК ИИС.

Методические указания разработаны в соответствии с Законом РФ "Об обеспечении единства измерений" [1], ГОСТ 8.438.81 [2], ПР 50.2.016-94 [6] и РД 50-660-88 [7].

В соответствии с настоящими Методическими указаниями должны разрабатываться методические указания по калибровке ИК для конкретных типов ИИС.

С выходом настоящих Методических указаний утрачивает силу "Методика. Измерительные каналы информационно-измерительных систем. Организация и порядок проведения поверки: РД 34.11.205-88" (М.: СПО Союзтехэнерго, 1988).

1.1. Цель калибровки - определение и подтверждение действительных значений МХ и (или) пригодности к применению ИК, не подлежащих государственному метрологическому контролю и надзору.

1.2. Калибровка ИК должна проводиться комплектно (комплектный метод).

Если калибровку невозможно провести комплектным методом, то ее проводят поэлементно (поэлементный метод).

Под элементами ИК ИИС понимаются отдельные средства измерений (СИ) или совокупности СИ и других технических средств, включая линии связи, используемых в ИК ИИС.

При проведении калибровки поэлементным методом отдельно калибруются первичный измерительный преобразователь (ПИП) (или ПИП и ИП) и электрический тракт ИК (ЭТ ИК). Калибровка ЭТ ИК проводится в соответствии с методикой, изложенной в настоящих Методических указаниях.

1.3. Калибровке подвергаются все ИК с интервалами, указанными в свидетельстве о метрологической аттестации (МА).

1.4. Перечень ИК, подлежащих калибровке, составляется метрологической службой энергопредприятия и утверждается главным инженером.

1.5. Измерительные каналы ИИС, подлежащие государственному метрологическому контролю и надзору, в соответствии со ст. 13 Закона РФ "Об обеспечении единства измерений" [1] должны подвергаться периодической поверке.

Перечень ИК, подлежащих поверке, составляется метрологической службой энергопредприятия и направляется в территориальный орган Госстандарта России.

Поверка ИК производится по методике, утвержденной органом Государственной метрологической службы, или по методике, изложенной в настоящих Методических указаниях и согласованной с территориальным органом Госстандарта России.

Межповерочные интервалы устанавливаются территориальным органом Государственной метрологической службы. Корректировка межповерочных интервалов проводится органом Государственной метрологической службы по согласованию с метрологической службой энергопредприятия.

При проведении калибровки должны быть выполнены следующие операции:

- проверка наличия технической документации на ИИС и агрегатные средства измерений (АСИ), входящие в ИК (Приложение 1);

- внешний осмотр (разд. 7.1 настоящих Методических указаний);

- проверка функционирования ИК (разд. 7.2);

- определение метрологических характеристик (разд. 7.3);

- обработка результатов экспериментальных исследований (разд. 7.4);

- оформление результатов калибровки (разд. 8 настоящих Методических указаний).

3.1. Средства калибровки (эталоны) должны обеспечивать воспроизведение и (или) хранение единиц физической величины с наивысшей точностью с целью передачи ее значения ИК от соответствующих государственных эталонов, а также иметь действующее калибровочное (поверочное) клеймо или сертификат о калибровке (поверке).

3.2. При проведении калибровки комплектным методом в качестве эталонов должны применяться СИ, указанные в нормативно-технической документации (НТД) по поверке или калибровке ПИП.

3.3. При поэлементной калибровке контролю подлежат МХ элементов ИК, поэтому в качестве эталонов должны применяться СИ в соответствии с НТД по поверке или калибровке первого СИ в составе ЭТ ИК.

3.4. Допускается использование встроенных эталонов и источников сигналов, входящих в состав ИИС, а также замена используемых эталонов на другие, если их технические и метрологические характеристики не хуже характеристик эталонов по пп. 3.2 и 3.3.

3.5. Контроль за внешними условиями должен осуществляться СИ, абсолютное значение погрешности которых составляет не более чем 0,1 изменения значения внешней влияющей величины, при котором возникают дополнительные погрешности у АСИ, входящих в состав ИК.

3.6. В Приложении 2 приведен перечень эталонов и вспомогательных СИ, которые могут быть использованы при проведении калибровки.

4.1. При проведении калибровки ИК необходимо соблюдать меры безопасности, предусмотренные ГОСТ 12.2.007.0-75 [3], ГОСТ 12.2.007.6-75 [4], ГОСТ 12.2.007.14-75 [5], Правилами техники безопасности [8] и [9], правилами ТБ и промсанитарии, устанавливаемыми инструкциями энергопредприятий, НТД на эталоны и АСИ.

4.2. К проведению калибровки допускаются лица, имеющие профессиональную подготовку и право проведения калибровочных работ.

5.1. При проведении калибровки проводится контроль внешних условий, значения параметров которых должны соответствовать условиям, при которых были нормированы МХ ИК.

5.2. Если условия эксплуатации СИ не соответствуют требованиям НТД, то калибровка не проводится до установления и устранения причин, вызвавших отклонение условий эксплуатации от требуемых.

5.3. Условия применения эталонов, используемых при калибровке, должны соответствовать требованиям НТД на них и быть такими, чтобы суммарная дополнительная погрешность, возникающая от воздействия внешних влияющих величин, не превышала 0,5 основной погрешности эталона.

6.1. Перед проведением калибровки необходимо:

- осуществить организационные мероприятия по оформлению допуска к работе;

- подготовить и проверить комплект технической документации на ИИС и АСИ, входящих в состав ИК, согласно перечню, приведенному в Приложении 1;

- провести инструктаж персонала, участвующего в калибровке;

- подготовить градуировочные таблицы для термоэлектрических преобразователей и термопреобразователей сопротивления, таблицы расчетных значений перепадов давления для ИК расхода и уровня (пример таблицы приведен в Приложении 3);

- подготовить и установить эталоны и вспомогательные СИ для задания входного сигнала и контроля влияющих величин;

- установить связь (по радио или телефонную) от средств задания входного сигнала до средств представления информации.

7.1. Внешний осмотр

7.1.1. При проведении внешнего осмотра ИК необходимо проверить:

- комплектность ИК;

- исправность пломб АСИ;

- правильность и качество выполнения экранировки, монтажа линий связи;

- отсутствие механических повреждений и дефектов АСИ, входящих в состав ИК, которые могут повлиять на их работоспособность;

- выполнение заземления АСИ, входящих в состав ИК, в соответствии с требованиями инструкций по эксплуатации или технических описаний на конкретные АСИ;

- наличие маркировки линий связи.

7.1.2. При несоответствии ИК вышеуказанным требованиям калибровка не проводится до устранения выявленных недостатков.

7.2. Проверка функционирования ИК (опробование)

Функционирование ИК в условиях эксплуатации проверяется путем вывода значений измеряемой величины технологического параметра на средства представления информации. Если значение измеряемого параметра соответствует режиму работы оборудования, то считается, что ИК функционирует нормально.

7.3. Определение метрологических характеристик

7.3.1. Определение количества исследуемых точек по диапазону измерений ИК

Исследуемые точки устанавливаются в соответствии с программой МА ИК ИИС в количестве не менее 5.

Исследуемые точки равномерно располагаются по всему диапазону измерений ИК, причем одна точка должна соответствовать 0%, а другая - 100% диапазона.

Если невозможно исследовать точки 0% и 100%, то они заменяются точками, в которых действительные значения измеряемого параметра определяются по формулам:

где и - действительные значения измеряемого параметра в исследуемых точках, находящихся вблизи нижнего и верхнего пределов диапазона измерений ИК;

и - нижний и верхний пределы диапазона измерений ИК;

и - нижняя и верхняя границы доверительного интервала погрешности измерений ИК, указанные в свидетельстве о МА ИК ИИС.

7.3.2. Проведение экспериментальных исследований

7.3.2.1. При комплектном методе экспериментальные работы состоят в определении значений выходного сигнала ИК в каждой исследуемой точке диапазона измерений ИК и контроле условий эксплуатации ИК.

Схема проведения эксперимента представлена в Приложении 4 (рис. П4.1).

7.3.2.2. При поэлементном методе экспериментальные работы состоят в определении:

максимальных значений абсолютной погрешности ПИП (или ПИП и ИП) в исследуемых точках по протоколу калибровки, при этом должно выполняться условие:

где - предельно допустимое значение погрешности ПИП, указанное в НТД;

- предельно допустимое значение погрешности ИП, указанное в НТД;

значений выходного сигнала ЭТ ИК в исследуемых точках и контроле условий его эксплуатации, а также значений внешних влияющих величин для ПИП (или ПИП и ИП). Структурная схема проведения эксперимента представлена на рис. П4.2.

7.3.2.3. В каждой исследуемой точке проводятся три наблюдения.

7.3.2.4. Регистрация результатов наблюдений осуществляется через интервалы времени, равные циклу опроса ПИП или превышающие его.

7.3.2.5. Результаты экспериментальных исследований заносятся в табл. 1 и 2 протокола (Приложения 5 и 6).

7.3.2.6. Подключение эталонов производится в соответствии с НТД на АСИ.

7.3.2.7. После проведения экспериментальных работ восстанавливается рабочая схема ИК и проводится проверка его функционирования (см. разд. 7.2).

7.4. Обработка результатов экспериментальных исследований

7.4.1. Обработка результатов экспериментальных исследований состоит в определении погрешности ИК.

7.4.2. Обработка результатов экспериментальных исследований проводится по алгоритму.

7.4.2.1. Погрешность ИК для каждого i-го наблюдения в j-й исследуемой точке определяется:

при комплектном методе по формуле:

где - i-е значение параметра из протокола экспериментальных исследований (измеренное значение в j-й исследуемой точке) в единицах измеряемой величины;

- действительное значение параметра в j-й точке, соответствующее задаваемому значению задатчиком-эталоном (задаваемое задатчиком и измеренное эталоном);

i - номер наблюдения в j-й точке (i = 1, 2, 3);

при поэлементном методе по формуле:

или

где - максимальное значение абсолютной погрешности ПИП в j-й точке;

- максимальное значение абсолютной погрешности ИП в j-й точке;

l - количество влияющих величин (l = 1 ... m).

7.4.2.2. Определяются средние значения погрешностей ИК в j-й исследуемой точке (при комплектном и поэлементном методах) по формулам:

где - среднее значение погрешности ИК по трем наблюдениям;

и - среднее значение погрешности ИК по двум наибольшим и двум наименьшим значениям;

и - соответственно минимальное и максимальное значение погрешности в j-й исследуемой точке.

7.4.3. Заключение о пригодности ИК.

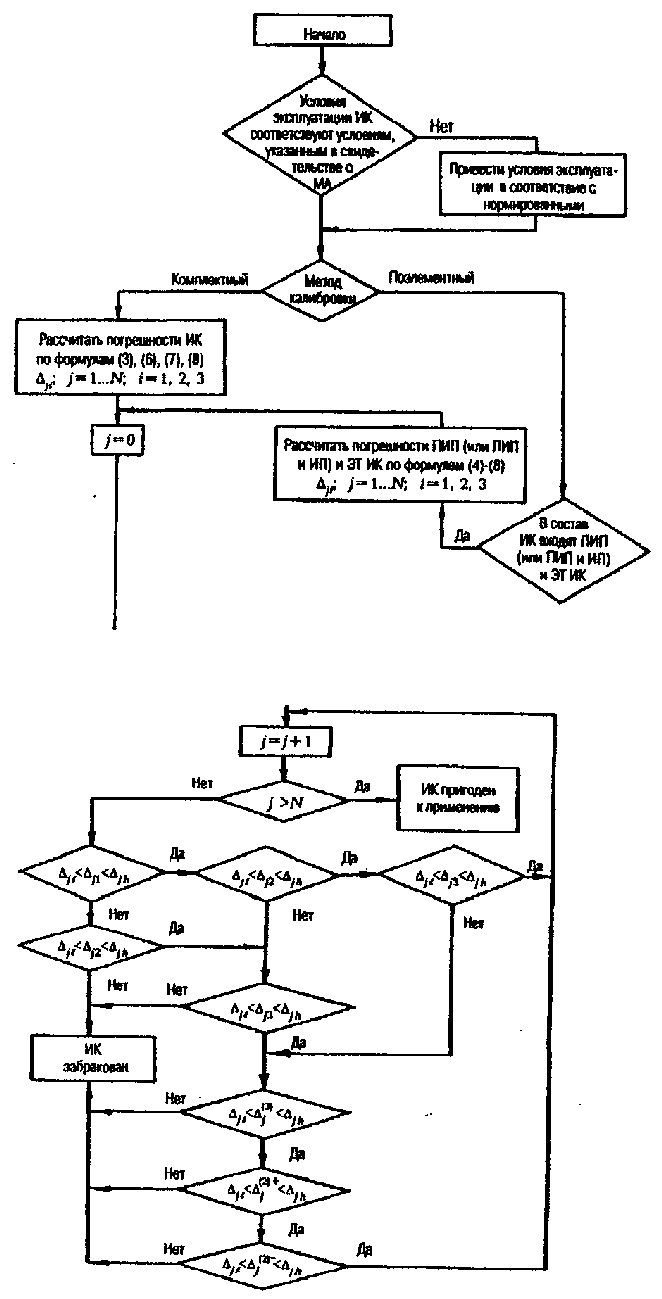

7.4.3.1. Заключение производится по алгоритму, приведенному на рис. 1.

7.4.3.2. Измерительный канал считается пригодным к применению по результатам калибровки, если:

условия эксплуатации ИК соответствуют условиям, указанным в свидетельстве о МА;

во всех точках диапазона измерений ИК значения погрешностей, рассчитанные по одной из формул (3), (4) или (5), удовлетворяют неравенству:

или не менее двух значений погрешности, из рассчитанных по одной из формул (3), (4) или (5), удовлетворяют неравенству (9) при условии выполнения неравенства:

и одного из неравенств:

По результатам калибровки оформляется сертификат о калибровке ИК ИИС по форме, приведенной в Приложении 7.

По результатам поверки оформляется свидетельство о поверке ИК ИИС по форме, приведенной в Приложении 8.

1. Техническое описание ИИС.

2. Инструкция по эксплуатации ИИС.

3. Методические указания по калибровке ИК ИИС.

4. Методики калибровки или поверки.

5. Сертификат и протокол последней калибровки ИК.

6. Свидетельство о МА ИК ИИС.

7. Перечень и значения МХ элементов ИИС, техническое описание на АСИ, журнал о калибровке АСИ.

8. Программа МА ИК ИИС.

При невыполнении неравенства (10) рассчитать значение погрешностей по формулам (5), (6), (7) и результаты занести в табл. 2.

При невыполнении неравенства (9) рассчитать значения погрешностей по формулам (5), (6) и (7) и результаты занести в табл. 2.

1. Закон РФ "Об обеспечении единства измерений"

2. ГОСТ 8.438.81. ГСИ. Системы информационно-измерительные. Поверка. Общие положения

3. ГОСТ 12.2.007.0-75. ССБТ. Изделия электротехнические. Общие требования безопасности

4. ГОСТ 12.2.007.6-75. ССБТ. Аппараты электрические коммутационные на напряжение до 1000 В. Требования безопасности

5. ГОСТ 12.2.007.14-75. ССБТ. Кабели и кабельная арматура. Требования безопасности

6. ПР 50.2.016-94. ГСОЕИ. Требования к выполнению калибровочных работ

7. РД 50-660-88. ГСОЕИ. Документы на методики поверки средств измерений

8. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей: РД 34.03.201-97. - М.: НЦ ЭНАС, 1997

9. Правила техники безопасности при эксплуатации электроустановок. - М.: СПО Союзтехэнерго, 1991.
