Обязательна для всех предприятий, организаций и учреждений ГУГК.

Инструкция предназначена для картографических фабрик, предприятий, организаций системы ГУГК, выполняющих работы по созданию туристских обзорных карт и маршрутных карт-схем.

Инструкция определяет требования к содержанию карт и к выполнению всего комплекса работ по их созданию. Даны условные знаки и образцы карт и карт-схем. Установленными инструкцией требованиями необходимо руководствоваться: при редактировании, составлении, оформлении и подготовке карт к очередному переизданию.

Инструкция разработана Производственным картосоставительским объединением "Картография" Главного управления геодезии и картографии при Совете Министров СССР.

Утверждена и введена в действие с 1 ноября 1985 года приказом ГУГК от 6 июня 1985 г. N 277п.

С введением в действие данного официального нормативного акта утрачивает силу "Инструкция по созданию туристских обзорных карт и маршрутных схем". М. ЦНИИГАиК, 1980 г.

Туристские карты и карты-схемы являются печатной продукцией широкого использования, играют большую роль в идейно-политическом, военно-патриотическом и интернациональном воспитании трудящихся.

Необходимость расширения ассортимента, увеличения выпуска и повышения информативности туристских карт и карт-схем определена Постановлением ЦК КПСС, Совета Министров СССР и ВЦСПС от 31 октября 1980 г. N 983 "О дальнейшем развитии и совершенствовании туристско-экскурсионного дела в стране" и рекомендациями Всесоюзной научно-технической конференции "Проблемы картографического обеспечения туризма и экскурсий" (Ташкент, 1982 г.)

Настоящая "Инструкция по созданию туристских обзорных карт и маршрутных карт-схем", разработанная на основе действующего ранее нормативного акта, направлена на обеспечение реализации указанных документов.

Инструкция разработана с учетом "Основных положений по созданию географических, тематических, туристских и учебных карт и атласов территории СССР, предназначенных для открытой продажи", разработанных установленным порядком в 1975 г.

Инструкция регламентирует широкий круг вопросов по редактированию, составлению, оформлению, подготовке к изданию и переизданию туристских обзорных карт и маршрутных карт-схем.

2.1.1. Туристские карты и карты-схемы предназначаются для туристов и экскурсантов. Они служат для знакомства с районом путешествия, получения необходимых сведений туристского характера о размещении достопримечательностей, о системе обслуживания туристов и являются картографическим пособием для общего ориентирования во время путешествий, походов и экскурсий.

2.1.2. Карты <*> для туристов, издаваемые ГУГК, должны отвечать следующим требованиям:

- содержание должно обеспечивать максимальную информацию о картографируемом районе в соответствии с действующими нормативными документами по созданию туристских карт.

- оформление должно быть наглядным, ярким, хорошо читаемым и привлекательным, иллюстрированным и рисунками и фотографиями, преимущественно цветными и качественными как в техническом, так и в художественном отношении.

2.1.3. Содержание и оформление должно воспитывать людей в духе советского патриотизма, вызывать чувство гордости за наши памятники истории и культуры, способствовать популяризации туризма и выполнению его основных задач, а также популяризации мероприятий по охране природы.

2.2.1. Туристские карты, издающиеся ГУГК, по совокупности признаков (назначению, охвату территории, содержанию, масштабу) с некоторой условностью можно разделить на три основные группы:

- Обзорные карты,

- Маршрутные карты-схемы,

- Схематические планы городов <**>.

2.2.2. К обзорным туристским картам в зависимости от охвата территории относятся:

а) туристские карты в границах существующего административно-территориального деления.

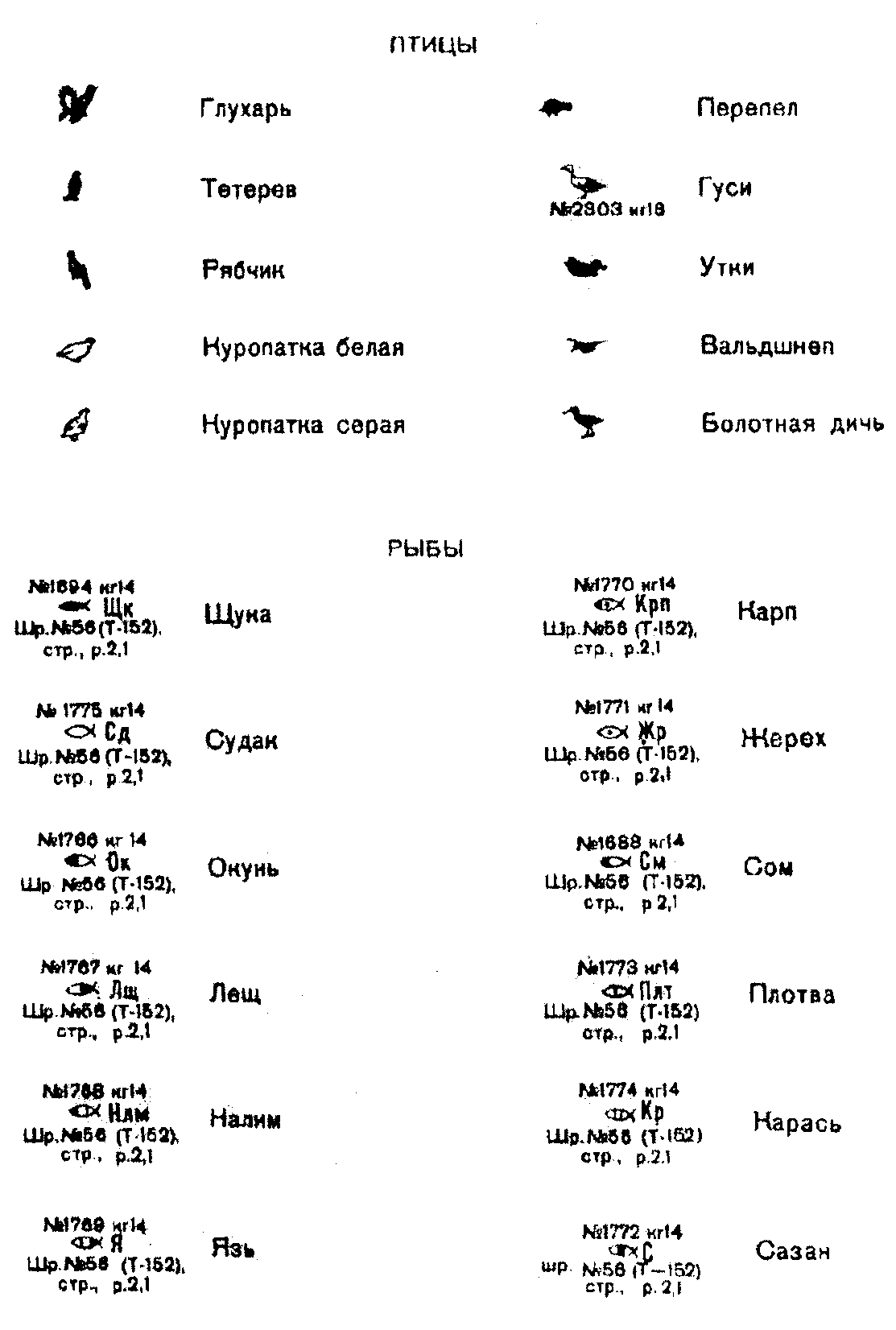

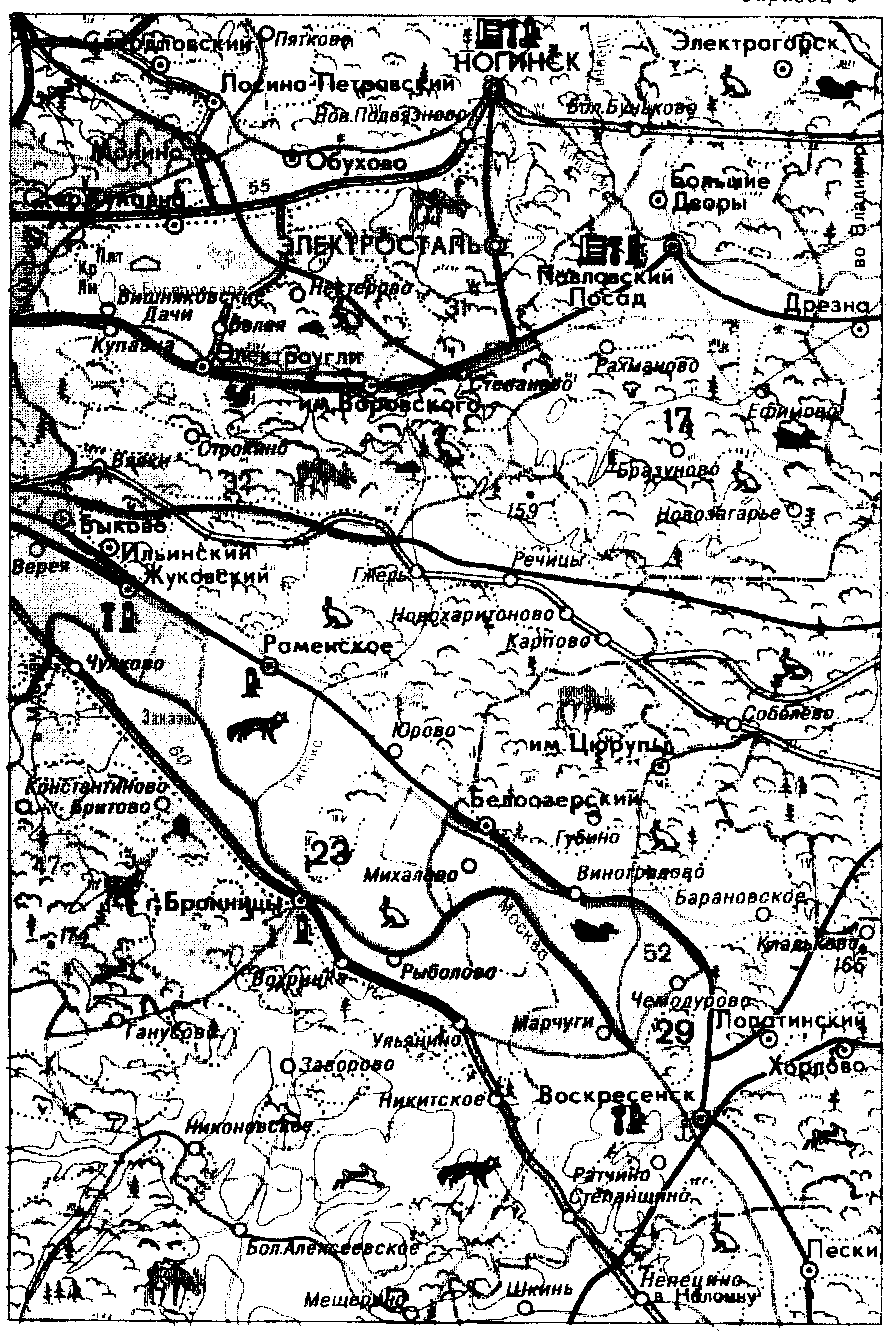

К этой же группе относятся карты любительского туризма - для охотников и рыболовов;

б) туристские карты крупных географических регионов;

в) туристские карты средних и мелких регионов.

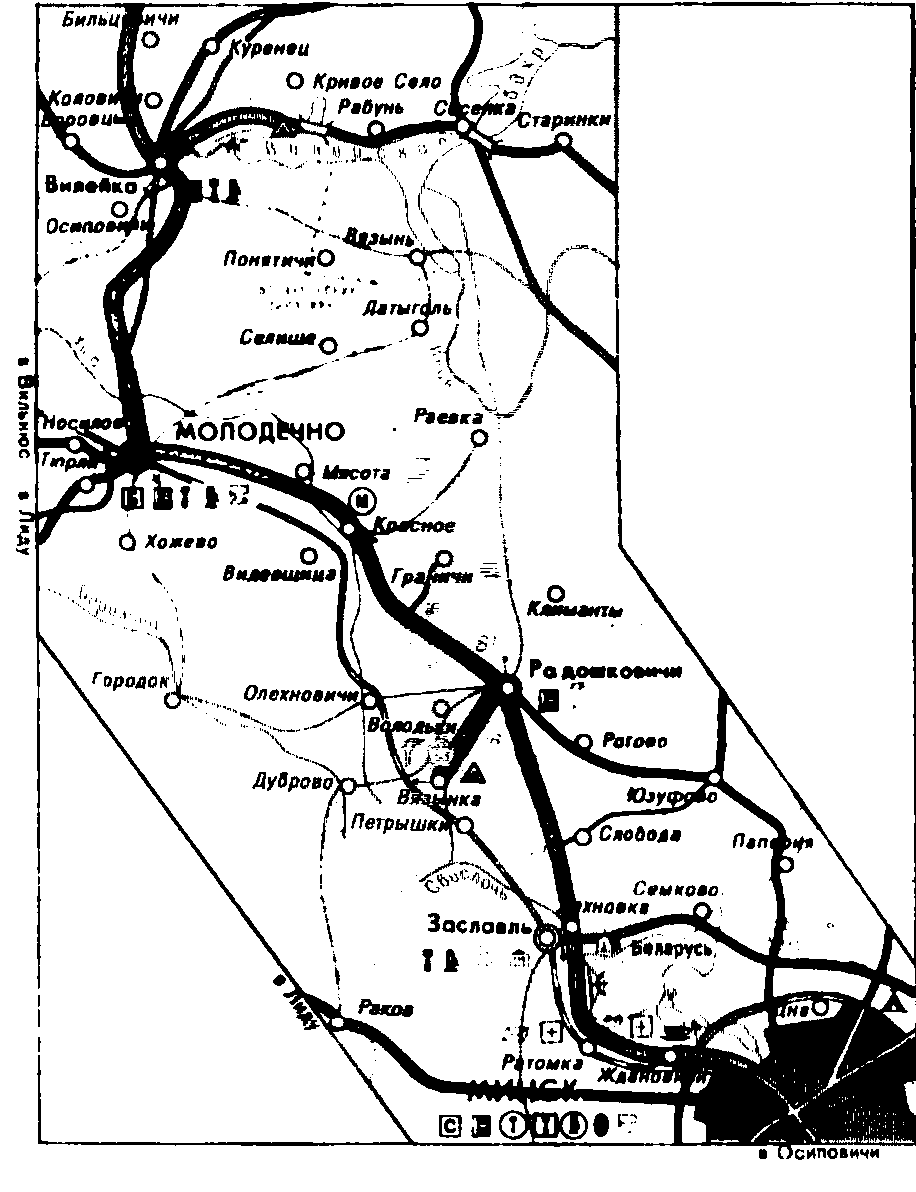

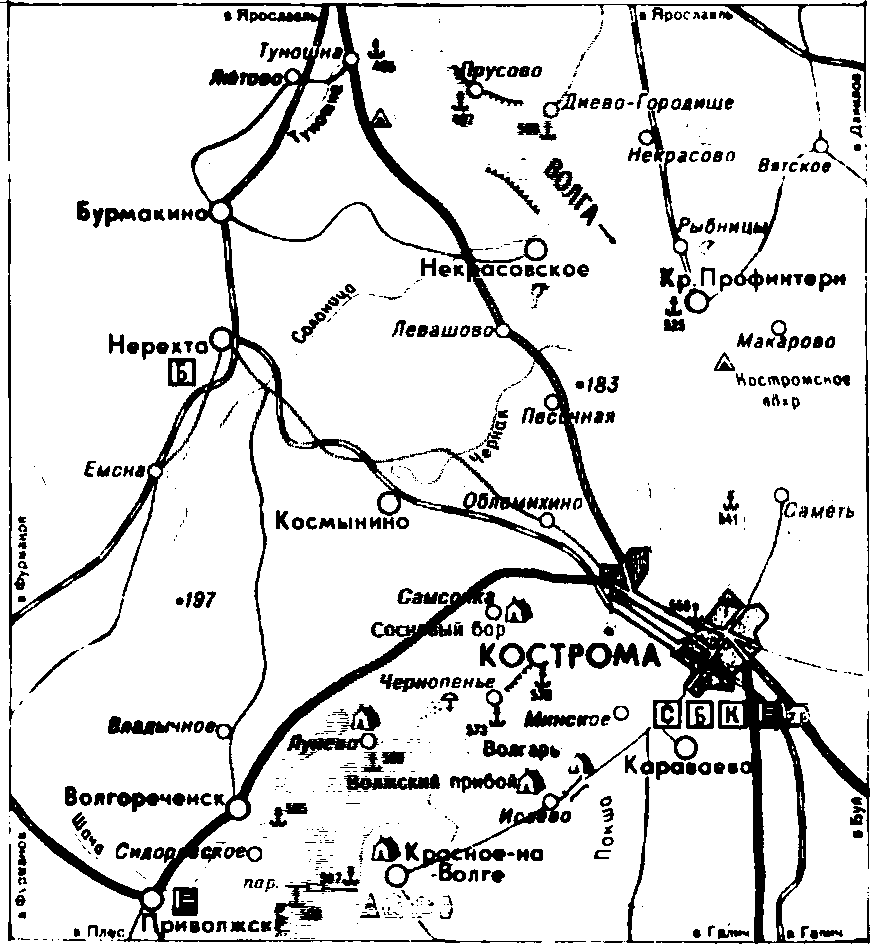

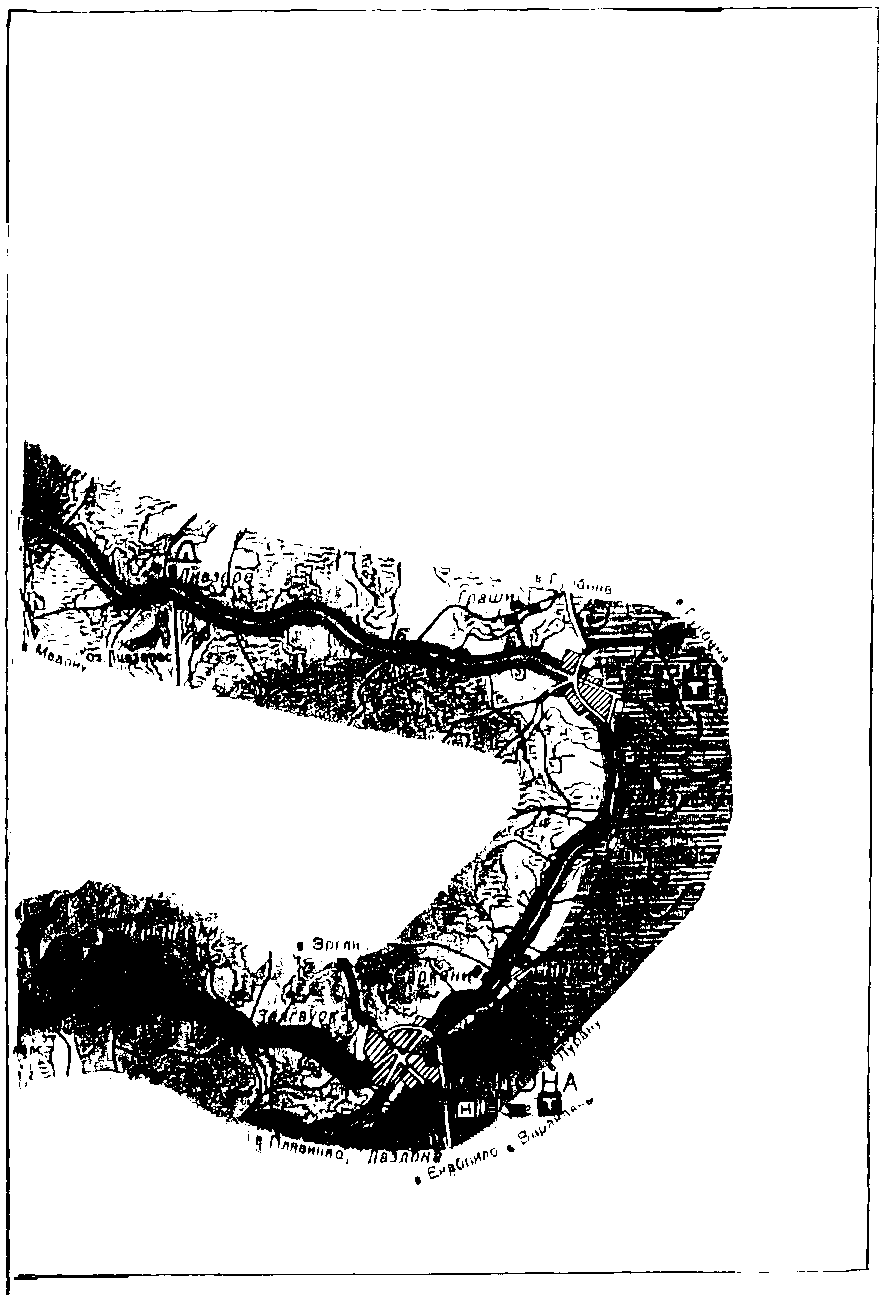

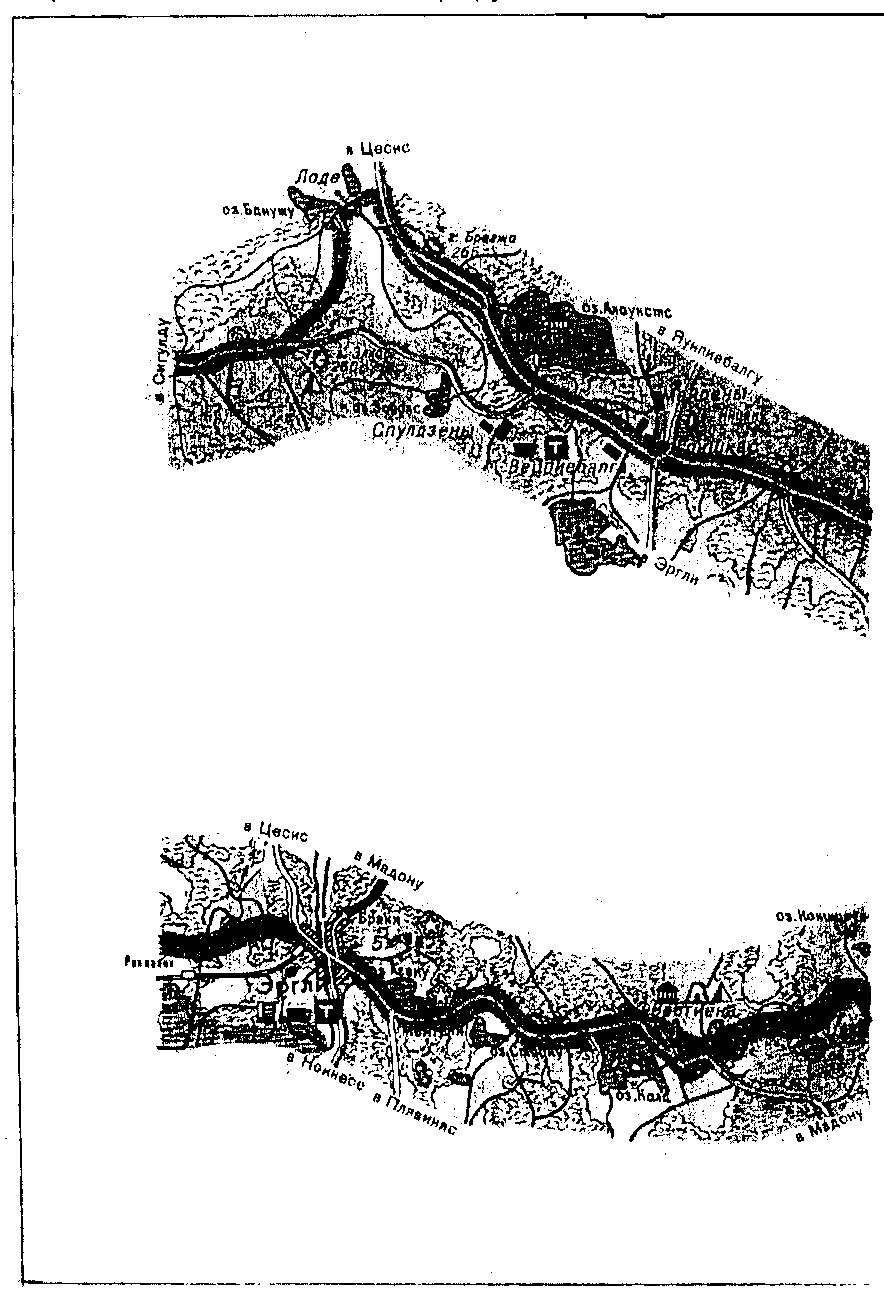

2.2.3. Маршрутные карты-схемы показывают полосу определенного маршрута и являются картографическим пособием для организованных и самодеятельных туристов.

По географии районов путешествия, способов передвижения, туристские маршруты разнообразны. К наиболее распространенным маршрутам относятся: пешеходные (в том числе лыжные, конные), водные, велосипедные, автомобильные (автобусные), железнодорожные и комбинированные (смешанные).

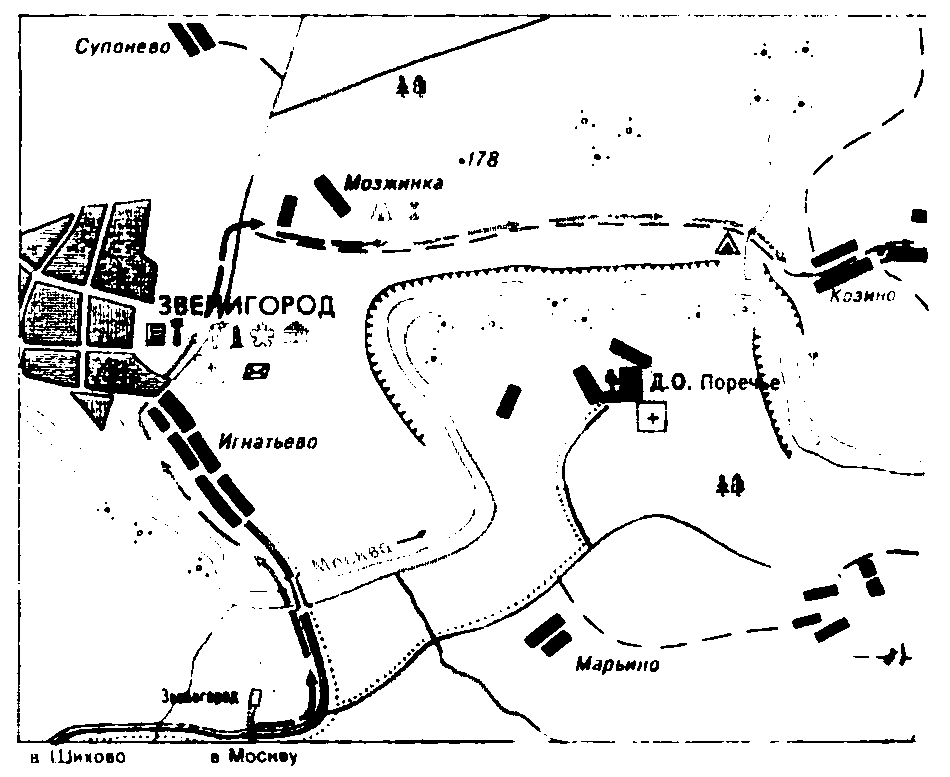

К маршрутным относятся карты-схемы пригородного туризма - маршруты (походы) выходного дня.

2.3.1. Основным картографическим материалом для составления туристских карт являются карта "Союз Советских Социалистических Республик" масштаба 1:2500000, издания М., ГУГК, 1976 г., или составленные по ней справочные административные и складные общегеографические карты республик, краев и областей (открытого пользования), а также физические учебные карты с элементами краеведения.

2.3.2. В целях повышения информативной емкости туристских карт разрешается дополнять их содержание, в зависимости от назначения и масштаба, общегеографическими элементами, разрешенными к открытому опубликованию, необходимыми туристам, по топографическим картам масштаба 1:1000000 и крупнее.

2.3.3. При составлении маршрутных карт-схем разрешается использовать крупномасштабные топографические карты (1:200000 и крупнее) для дополнения содержания необходимыми туристам сведениями, разрешенными к открытому опубликованию. Эти элементы наносятся по общим контурам с точностью карты, СССР масштаба 1:2500000, издания М., ГУГК, 1976 г. Уточнять взаимное расположение нанесенных географических объектов по топографическим картам не разрешается.

2.3.4. При составлении карт-схем пешеходных туристских маршрутов (по тропам, лесным и таежным дорогам) в качестве исходного материала разрешается использовать топографические карты масштаба 1:200000 на полосу шириной 4 - 5 км по маршруту.

2.3.5. Нагрузка туристских карт объектами содержания определяется в первую очередь их назначением и масштабом. Нормы отбора и степень обобщения элементов содержания карты зависит и от характера и особенностей картографируемой территории.

2.3.6. На туристских картах показываются только объекты, разрешенные к опубликованию в открытой печати действующим Перечнем Главлита СССР.

2.3.7. Картографическая сетка на туристские карты не наносятся.

2.4.1. На все туристские карты разрабатываются макеты компоновки. Изготавливается макет с использованием обеих сторон бумажного листа. Наибольшую площадь лицевой стороны должна занимать сама карта.

Все туристские карты выпускаются складными. Карты-схемы туристских маршрутов большой протяженности - особенно автомобильных, железнодорожных и водных - издаются в виде портативных и удобных в путешествии брошюр. Некоторые обзорные карты компонуются в виде сфальцованной карты и брошюры с текстом, вкладываемых в обложку с клапаном.

2.4.2. Для всех туристских карт, издаваемых ГУГК, установлены стандартные размеры и образцы фальцовки в соответствии с "Техническими условиями на картографическую продукцию", ГУГК, 1973 г.

Размеры туристских карт даны в Приложении N 1 "Таблица стандартных размеров карт". Нестандартные размеры карт с дополнительной ручной фальцовкой не допускаются.

2.4.3. Обложки туристских карт должны быть красочными и привлекательными. На лицевой стороне обложек помещаются названия карт и подписи:

- на обзорных картах административно-территориальных единиц или крупных регионов - "Туристская карта";

- на картах для охотников и рыболовов - "Карта для охотников и рыболовов";

- на картах-схемах всесоюзных и местных плановых маршрутов - "Туристский маршрут", индекс маршрута, в скобках номер маршрута (согласно принятой нумерации маршрутов Центральным советом по туризму и экскурсиям с 1972 года);

- на картах-схемах обзорных средних и мелких регионов, самодеятельных маршрутов - "Туристская карта-схема";

- на картах-схемах маршрутов выходного дня - "Маршрут выходного дня".

Дополнительно на обложках всех маршрутных карт-схем указываются в скобках способы передвижения: пешеходный (горный, лыжный, конный), водный, велосипедный, автомобильный (автобусный), железнодорожный.

На картах-схемах маршрутов выходного дня дополнительно подписываются: Поезд "Здоровье", Поезд "Рыбак", Автобус "Здоровье" и другие.

На обложках туристских карт помещается эмблема.

На оборотной стороне обложек помещаются выходные данные карты: Главное управление геодезии и картографии при Совете Министров СССР, Москва и год выпуска издания, а ниже:

- сведения об организациях и лицах, участвовавших в создании карты (после фамилии составителя текста и консультанта указывается фамилия фотографа, слайды которого использованы);

- выпускные данные;

- знак охраны авторского права;

- комплексный книготорговый индекс.

Выходные сведения даются в соответствии с "Временной инструкцией по оформлению выходных сведений на картографической продукции", ГУГК, 1979 г.

Если при оформлении обложек используются фотографии, то под выходными данными необходимо указывать, где находятся отображенные на них объекты и их названия.

2.4.4. Карты иллюстрируются фотографиями и рисунками. Предпочтение отдается цветным фотографиям с изображением памятников замечательным людям, военных и исторических памятников, современных памятников архитектуры и новостроек, пейзажей, интересных объектов природы, горных перевалов, водопадов, труднодоступных мест и других препятствий на маршрутах. На обложках не следует помещать фотографии культовых архитектурных памятников. На картах допускается изображение всемирно известных культовых памятников архитектуры, охраняемых государством.

Фотографии должны обязательно изображать объекты, показанные на карте. Под иллюстрациями памятников, скульптур, произведений монументальной живописи и т.п. после их названий помещаются фамилии авторов этих произведений. Если в тексте расширенной легенды указываются фамилии скульпторов, то под иллюстрациями или в общем тексте их упоминать не следует.

Количество фотографий на маршрутных картах-схемах 3 - 4, на обзорных картах 5 - 6 (вместе с обложкой). Размеры иллюстраций в издании не должны превышать 120 - 150 кв. см.

Не рекомендуется многократно (более трех раз) использовать один и тот же слайд на разных картах.

3.1. Редактирование туристских карт осуществляется на всех этапах их создания и производится в соответствии с настоящей Инструкцией. Редактор, изучив задание, устанавливает связь с Советом по туризму и экскурсиям, на территорию которого будет создаваться карта. Совет по туризму и экскурсиям рекомендует составителя текста и консультанта, которые оказывают помощь в работе над специальным (туристским) содержанием карты.

3.2. Редактором производится изучение территории, организуется отбор и анализ картографических, литературных и других материалов для составления карты. При необходимости за получением материала и справок следует обращаться в отделы и управления исполкома, Краеведческий музей, Общество охраны памятников культуры и другие организации, располагающие необходимыми сведениями.

3.3. В обязанность редактора входит получение текста и материалов по специальному содержанию, а также подбор (приобретение) слайдов хорошего качества в различных организациях, издательствах или у фотокорреспондентов.

3.4. Текстовая часть карты подготавливается составителем текста совместно с редактором. Полученный текст редактор обязан проверить и согласовать с литературными, справочными и картографическими материалами, с изданными в последние годы туристскими картами на эту территорию.

Все географические названия в тексте приводятся в соответствии с транскрипцией, принятой на картах ГУГК.

3.6. В результате проведенной редакционной подготовки для составления туристской карты передаются:

- макет компоновки;

- технология составления, оформления и подготовки к изданию;

- редакционные указания по составлению;

- рабочий макет специального содержания;

- текст к данной карте;

- передаются отобранные слайды на получение с них черно-белых отпечатков в размерах издания, которые необходимы для макета компоновки и макета фальцовки.

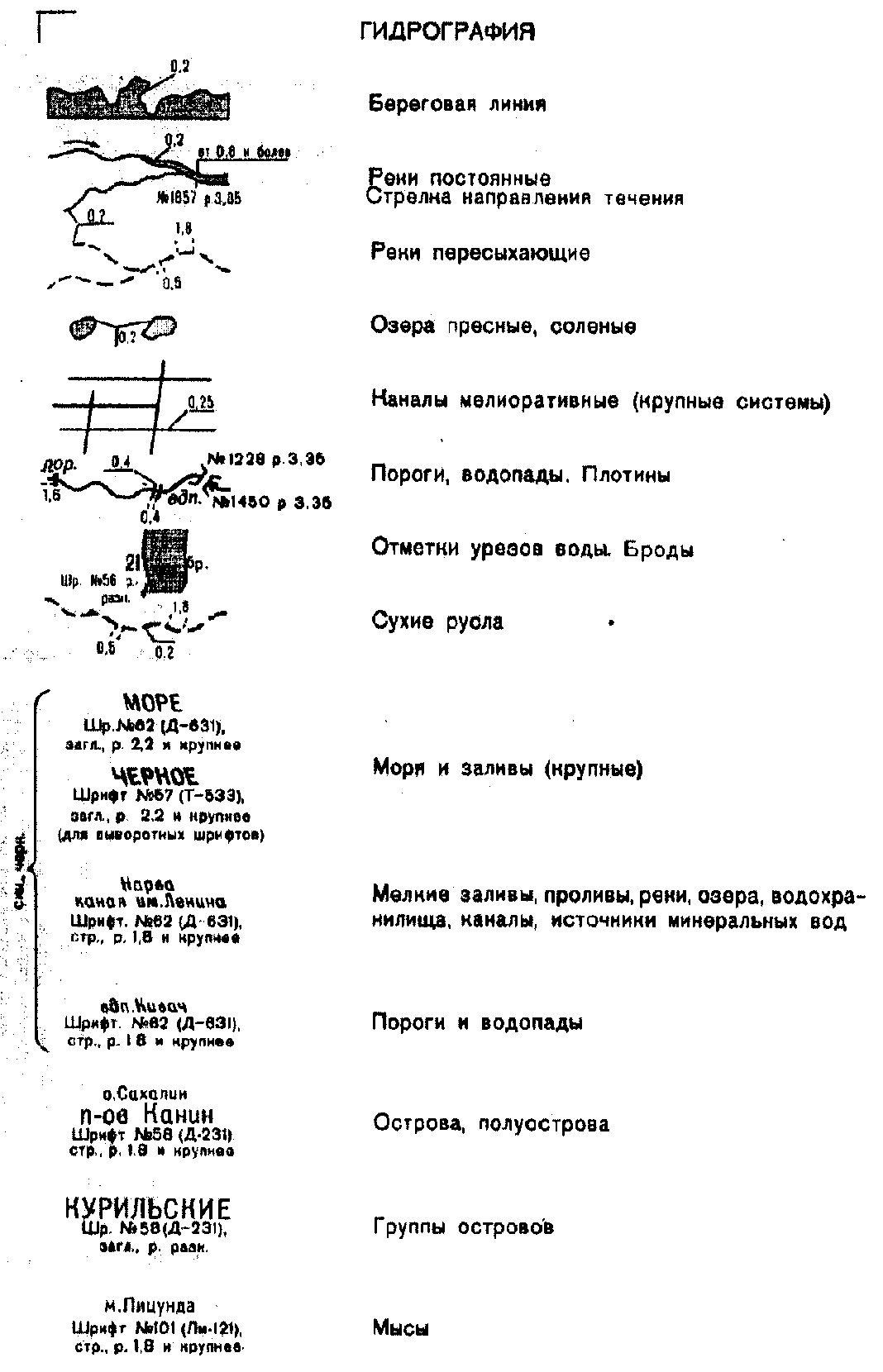

4.1.1. Береговая линия морей, озер и водохранилищ показывается знаком постоянной и наносится по основному картматериалу. При составлении карт с увеличением для правильной передачи характерных очертаний береговой линии допускается детализация ее рисовки по картам крупных масштабов.

По основному картматериалу наносятся все острова, выражающиеся площадью в масштабе составления. Дополнение точечными островами в необходимом количестве для отражения характерных особенностей берегов производится по крупномасштабным картам.

Подписываются названия морей, заливов, проливов, островов, полуостровов и мысов в нужном для каждой карты объеме с учетом ее назначения и масштаба. Размеры шрифтов для надписей берутся в зависимости от величины, значения и определенности их принадлежности к объектам, к которым эти названия относятся.

4.1.2. Реки показываются как постоянные, так и пересыхающие и наносятся все по основному картографическому материалу. Разрешается дополнительно привлекать крупномасштабные карты для отображения стока вод в озерах для нанесения рек в маловодных районах, а также нанесения рек, связанных с туристским содержанием.

Крупные реки, если ширина их в масштабе карты превышает 0,8 мм, изображаются с привлечением крупномасштабного материала в две линии толщиной по 0,2 мм.

При составлении карт мелких регионов и маршрутных карт-схем для выражения характера извилистости рек и правильного показа их источников и дельт, допускается привлекать дополнительный крупномасштабный картографический материал.

В районах Средней Азии показываются сухие русла рек, а в засушливых и заболоченных районах - крупные системы мелиоративных каналов.

4.1.3. Названия рек и каналов, протяженностью 4 см и более, подписываются, как правило, все. Названия рек меньшей длины подписываются только в том случае, если их названия упоминаются в тексте или если они связаны с туристскими объектами, или по ним проходят политико-административные границы.

На реках, учитывая назначение и масштаб карт, показываются водопады, пороги и урезы воды по крупномасштабным материалам. Наиболее крупные и известные как в географическом, так и в туристском отношении водопады и пороги подписываются собственным названием с номенклатурным термином "вдп." или "пор." В остальных случаях дается только надпись номенклатурного термина в сокращенной форме.

4.1.4. Озера и искусственные водохранилища наносятся все, имеющиеся на основном картографическом материале. По крупномасштабным материалам дополнительно наносятся водоемы, на берегах которых расположены туристские объекты, посещаемые туристами, составление которых производится по ситуации (по общим контурам).

Озера подразделяются на пресные и соленые и показываются на картах различной фоновой окраской.

Названия озер и водохранилищ площадью более 15 кв. мм, а также групп озер меньшего размера, имеющих общее название, как правило, подписываются все. Из озер площадью менее 15 кв. мм подписываются упомянутые в тексте или на берегу которых расположены туристские объекты.

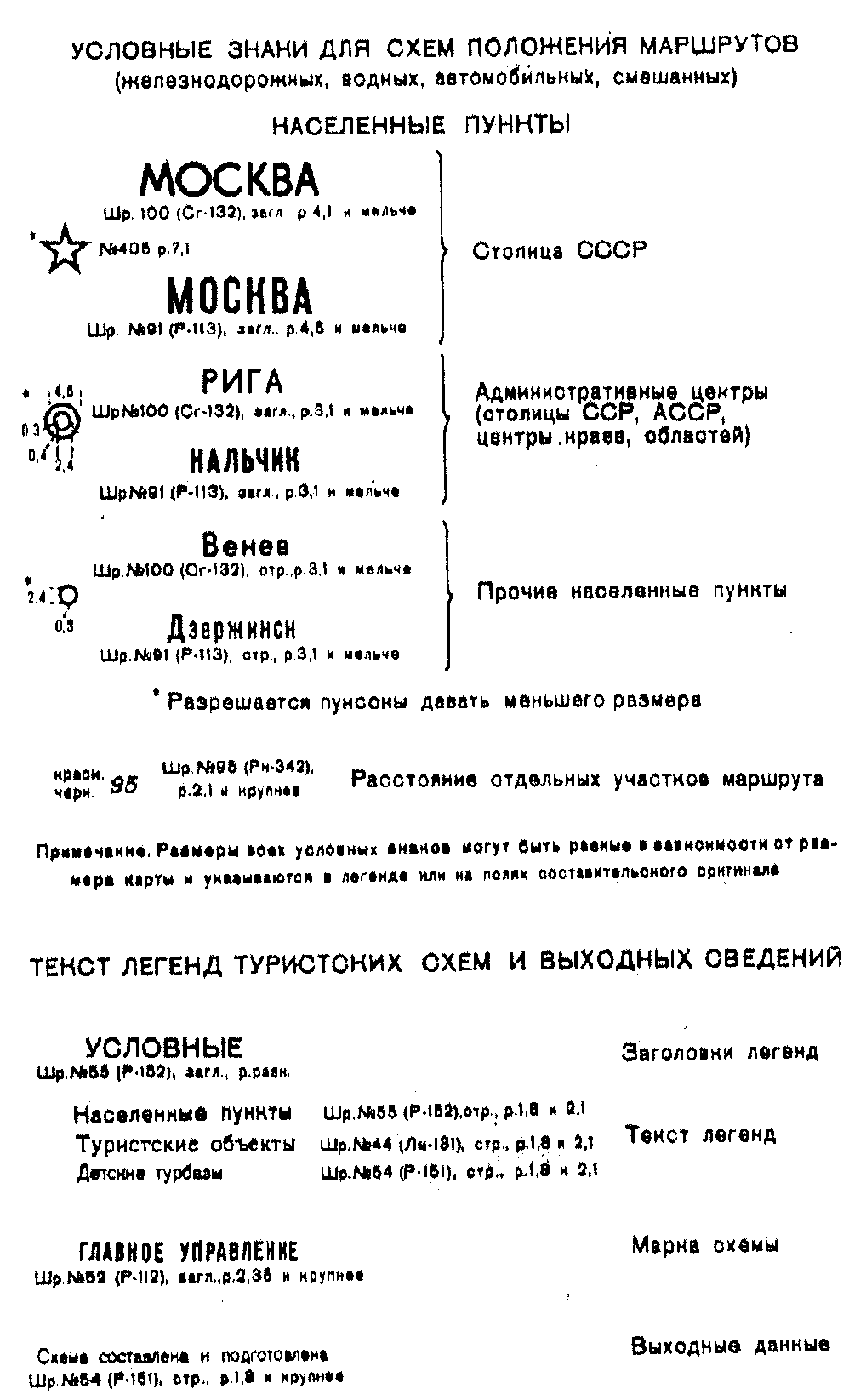

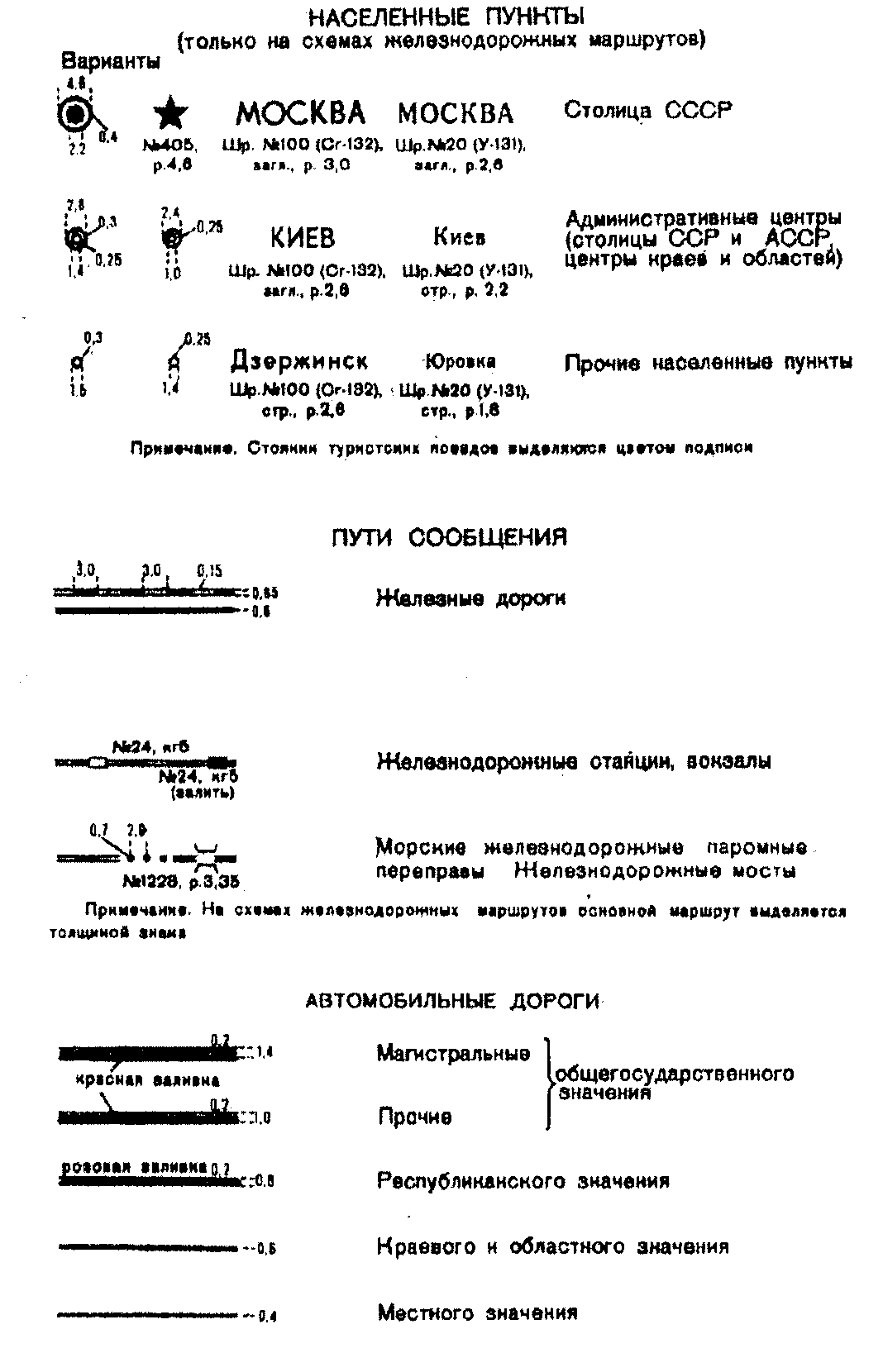

4.2.1. Населенные пункты показываются на картах с подразделением их по числу жителей, политико-административному значению и типу поселения.

4.2.2. Изображаются населенные пункты пунсонами, а политико-административные центры и крупные города на всех картах, а также крупные населенные пункты на картах мелких регионов и по маршруту (на маршрутных картах-схемах) - контурными условными знаками. Наиболее крупные города изображаются обобщенными контурами кварталов с выделением основных проездов без нанесения деталей застройки.

4.2.3. При составлении населенных пунктов контуром обращается внимание на сохранение их внешней конфигурации. При составлении всех населенных пунктов обращается внимание на правильность их действительного положения по отношению к объектам гидрографии и дорогам.

4.2.3. По количеству жителей и типу поселения населенные пункты подразделяются на три градации, что отображается величиной и рисунком условного знака и размером подписи названия:

- крупные города,

- "города, поселки городского типа, дачные поселки, курортные и рабочие поселки,

- сельские населенные пункты.

При подразделении городов на крупные и мелкие учитывается количество жителей в них, число городов на картографируемой территории, их относительная величина и масштаб карты. Это устанавливается редактором и записывается в редакционные указания (без пояснения в легенде).

4.2.4. Политико-административное значение населенных пунктов отображается цветной заливкой пунсона (контура). Столицы и административные центры дополнительно выделяются размером подписи их названия, что поясняется в легенде.

Тип поселений и административное значение населенных пунктов определяется по дежурному справочнику "СССР. Административно-территориальное деление союзных республик". Для определения количества жителей используется дежурный справочник административно-территориального деления союзных республик ОСКС ПКО "Картография" с внесенными по материалам ЦСУ сведениями по численности населения городов и поселков городского типа (обновляется ежегодно).

4.2.5. Имеющиеся на основном или дополнительном картографическом материале отдаленные части городов, изображенные контурными условными знаками, показываются кварталом, а показанные пунсонами - залитым пунсоном. Их названия подписываются особым шрифтом.

4.2.6. Составление населенных пунктов производится в следующей последовательности: наносятся все населенные пункты, имеющиеся на карте СССР масштаба 1:2,5 млн. (с учетом текущих изменений и дополнений по дежурным оригиналам), все города, поселки городского типа и административные центры, включая центры районов, населенные пункты, связанные со специальным туристским содержанием.

4.2.7. Населенные пункты отбираются и наносятся по административным и физическим учебным картам с элементами краеведения. В тех случаях, когда карта составляется с увеличением основного картографического материала, производится догрузка составляемой карты сельскими населенными пунктами по дополнительному крупномасштабному материалу.

4.2.8. Собственные названия подписываются у всех населенных пунктов, помещаемых на карте. Вид и размер шрифтов подписей названий устанавливается редактором по общим условным знакам, исходя из особенностей каждой карты, и записываются в редакционных указаниях.

4.3.1. Железные дороги показываются все, разрешенные к опубликованию в открытой печати. На картах не выделяются электрифицированные железные дороги.

Новые дороги дополняются по дежурным картам. За пределами основной территории подписываются выходы железных дорог - указываются направления до ближайшего города, железнодорожного узла или конечной станции, их названия на выходе даются с предлогом "в".

4.3.2. На карты наносятся и подписываются железнодорожные станции: крупные, узловые, конечные, расположенные вблизи туристских баз и отдельных туристских объектов, а также расположенные вне населенных пунктов. На врезках пригородного сообщения обзорных карт и на маршрутных картах-схемах показываются все станции пригородных железных дорог. В первую очередь наносятся все станции, показанные в "Атласе железных дорог СССР", ГУГК, последнего года издания, а отсутствующие в нем - по основному и дополнительному картографическому материалу. Условный знак железнодорожной станции ставится посередине линии железной дороги.

Наличие и транскрипция станций проверяются по Тарифному руководству N 4 "Алфавитный список железнодорожных станций", изд. "Транспорт", М., 1975 г. с учетом дополнений "Сборник правил перевозок и тарифов железнодорожного транспорта Союза ССР". Можно использовать справочник "Железнодорожные станции СССР" в двух книгах, изд. "Транспорт", М., 1981 г.

4.3.3. Дорожные сооружения на картах не показываются. При наличии мостов и дамб железные дороги проводятся через реки или обширные водные пространства без разрыва. Только на маршрутных картах-схемах железнодорожные мосты показываются через реки, изображенные в две линии, и через обширные водные пространства.

4.3.4. Линии железных дорог, проходящие через населенные пункты, изображенные на карте контуром площадью 1 кв. см и более, проводятся через них без разрыва. При расположении населенных пунктов, изображенных пунсоном (или контуром менее 1 кв. см), по обе стороны от железной дороги, линия ее условного знака прерывается.

4.3.5. Морские железнодорожные паромные переправы показываются особым условным знаком и указывается расстояние (в километрах с округлением до 10) между пунктами, которые связывает паромная переправа. Если один из пунктов находится за рамкой, то указывается его название.

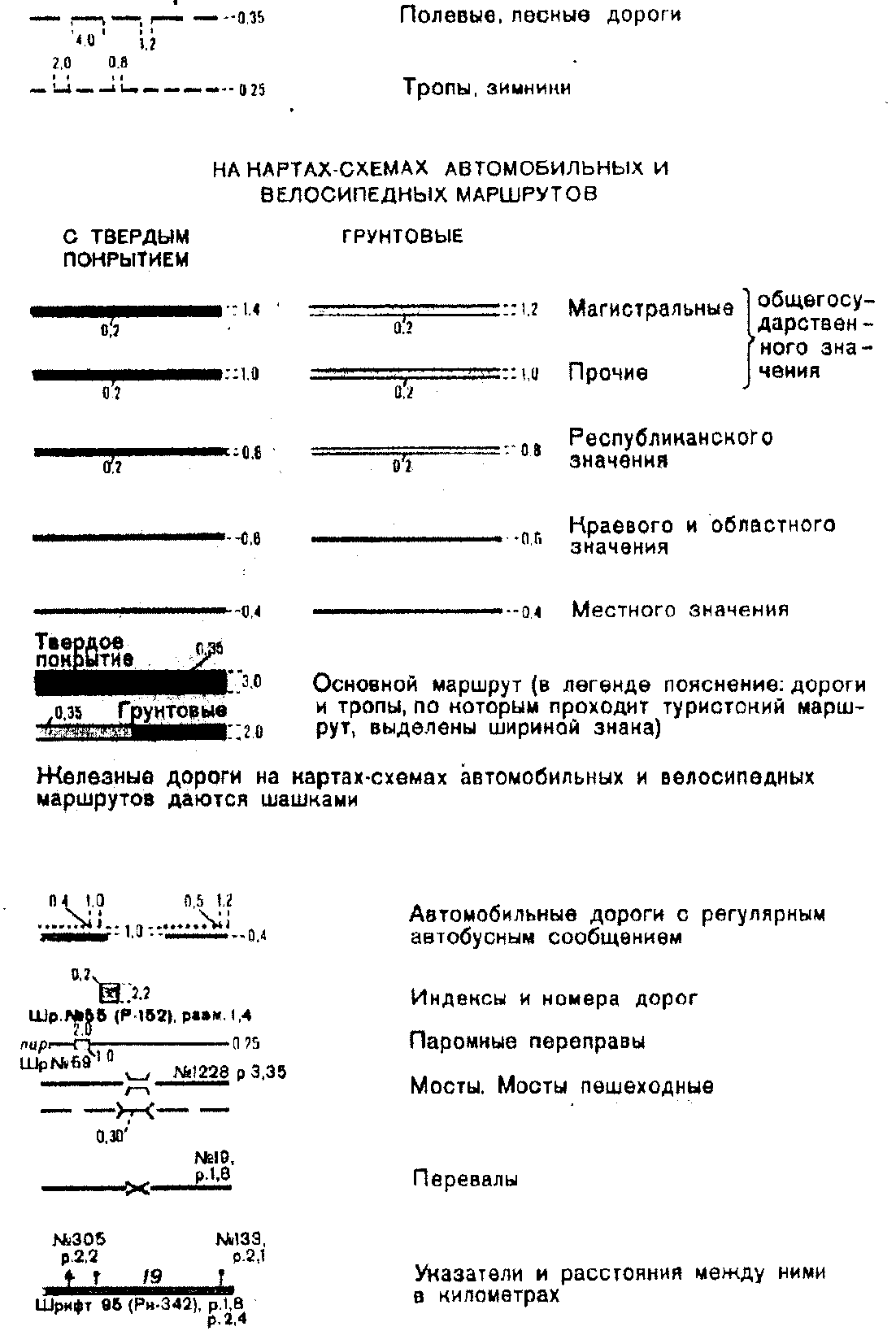

4.3.6. Автомобильные дороги показываются на картах с подразделением на:

- общегосударственного значения магистральные и прочие,

- республиканского значения,

- краевого и областного значения,

- местного значения.

На маршрутных картах-схемах, кроме указанных автомобильных дорог, еще показываются:

- полевые и лесные дороги,

- тропы.

4.3.7. Дороги наносятся по основному картографическому материалу с привлечением атласов автомобильных дорог СССР и регионов последних лет издания.

Категория автомобильных дорог устанавливается по основному картографическому материалу. При несовпадении категории дорог на материале с принятой для составления карт или необходимости уточнения привлекаются следующие документы:

- Перечень автомобильных дорог СССР общегосударственного значения, утвержденный Постановлением Совета Министров СССР N 800 от 27.08.1982 (приложение к письму ГУГК N 2-539 от 14.09.1982 (В этом же документе дается подразделение дорог на магистральные и прочие);

- Перечень автомобильных дорог соответствующего значения, утвержденные Советами Министров союзных республик.

4.3.8. Дополнительным условным знаком выделяются дороги, по которым осуществляется регулярное автобусное сообщение. Материалом для их показа служат справочные административные карты последних лет издания или данные отделов пассажирских перевозок соответствующих республиканских, краевых или областных исполкомов.

4.3.9. Через реки, обширные водные пространства автомобильные дороги при наличии мостов или дамб проводятся без разрыва. Только на маршрутных картах-схемах показываются мосты через реки, изображенные в две линии, и через обширные водные пространства.

4.3.10. На автомобильных дорогах общегосударственного (а в районах со слаборазвитой дорожной сетью и республиканского) значения, а также по туристским маршрутам, указываются расстояния в километрах между населенными пунктами. Расстояния берутся из атласов автомобильных дорог, издания ГУГК последних лет.

4.3.11. Подписываются выходы наиболее важных (для данной карты) автомобильных дорог - указывается направление до ближайшего крупного, узлового, или конечного населенного пункта, а также выходы автомобильных дорог к интересным туристским объектам, в том числе к туристским комплексам, базам, гостиницам. Подписи располагаются вдоль рамки или абриса, за пределами основной территории и даются с предлогом "в".

4.3.12. В результате отбора дорог на карте все города, поселки городского типа, столицы и центры, а также населенные пункты, имеющие туристские объекты, должны быть связаны путями сообщения между собой и с административными центрами, станциями железных дорог, морскими портами, пристанями.

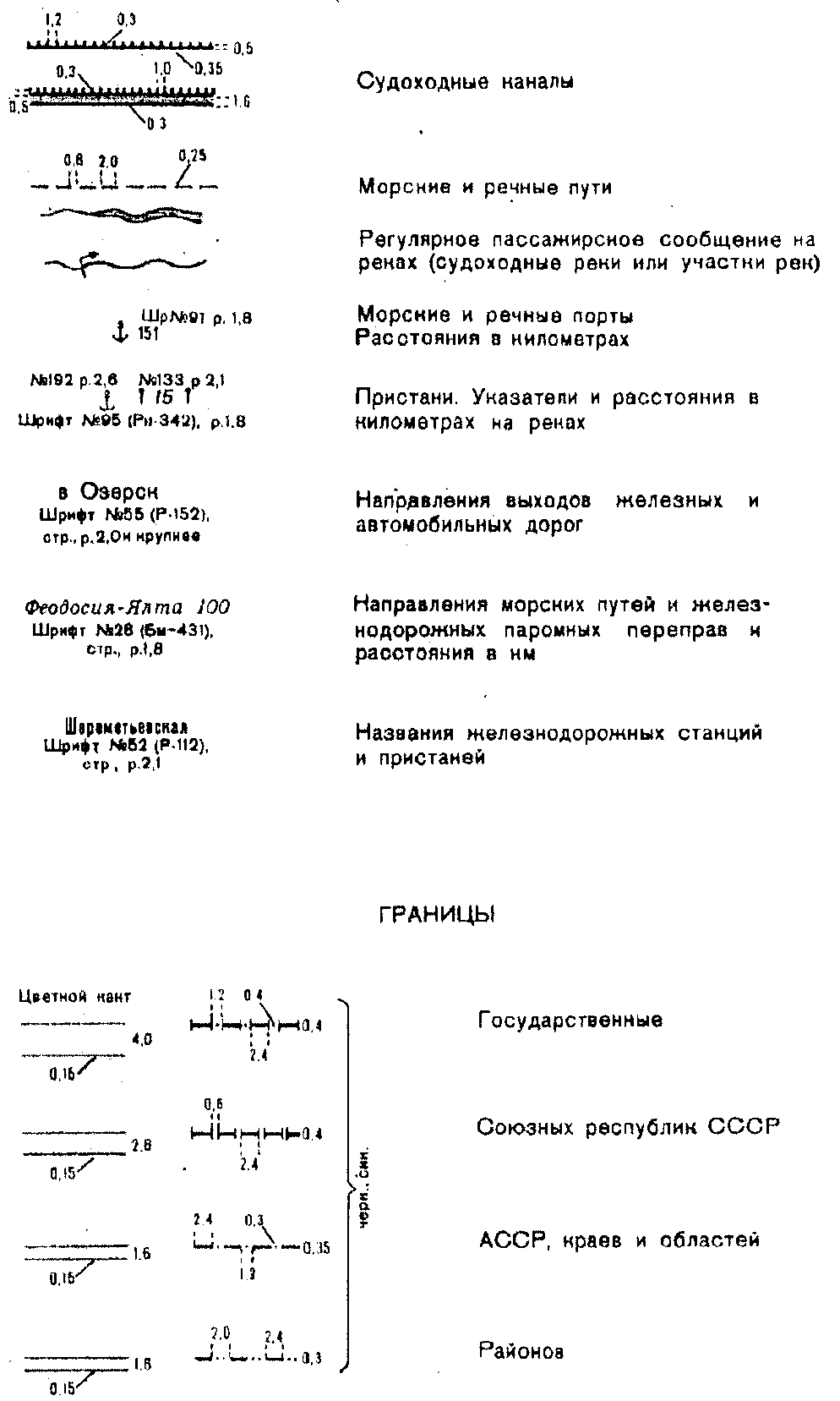

4.3.13. Водные пути сообщения отображаются показом судоходных рек и каналов, морских путей, постоянно действующих рейсов на морях, крупных озерах и водохранилищах, морских и речных портов и пристаней, расстояний между портами и крупными пристанями. Участки рек, по которым осуществляется регулярное судоходство, выделяются показом пристаней.

Отбор судоходных рек и каналов, рейсов и пристаней производится по дежурному альбому "Внутренние водные пути РСФСР", изд. МРФ, а на территорию остальных союзных республик - по дежурной "Схеме водных путей сообщения СССР", изд. МРФ.

На картах подписываются названия пристаней, расположенных вне населенных пунктов или разноименных с ними. Отбор морских портов производится по дежурному справочнику

"Порты мира". Для определения расстояний между портами и пристанями, проверки наличия и транскрипции названий пристаней используются Тарифные руководства "Тарифные расстояния речных пароходств" различных бассейнов с дополнениями "Сборник правил перевозок и тарифов речного транспорта", изд. "Транспорт". Для этих целей используются и "Расписание движений пассажирских судов по маршрутам", издающиеся пароходствами и бассейновыми управлениями в виде плакатов и брошюр.

Линии морских путей и водных путей проводятся кратчайшими расстояниями между пунктами плавными линиями. Они сопровождаются подписями расстояний между портами. Цифры даются округленно до 10 или до 100 км, как это принято на картах, издаваемых ГУГК. Если один из портов находится за рамкой, то вблизи рамки подписывается название этого порта и расстояние до него. Расстояния между пристанями указываются на картах-схемах водных маршрутов без округления.

4.4.1. На карты разными условными знаками наносятся следующие политико-административные границы:

- государственные,

- союзных республик АССР, краев и областей,

- автономных областей и автономных округов.

4.4.2. На обзорных картах политико-административных единиц показываются границы районов. Границы составляются по основному картографическому материалу с учетом всех текущих изменений, указанных в дежурных картографических документах.

4.4.3. Особое внимание следует обратить на составление государственной границы СССР. Положение отдельных звеньев на участках государственной границы, идущей по рекам, дается в соответствии с дежурной картой СССР масштаба 1:2,5 млн. или 1:1 млн. Штриховой знак других границ, идущих по рекам, дается на всем протяжении отдельными группами звеньев, с точным сохранением поворотов, так, чтобы хорошо прослеживалось их направление. В тех случаях, когда территория выделяется цветом или цветным кантом с внешней стороны, участки ее границ, проходящие по рекам, кроме государственной группы СССР, штриховым знаком не показываются (на составительских оригиналах они наносятся красным цветом).

4.4.4. На обзорных картах союзных и автономных республик, краев и областей название основной политико-административной единицы указывается на обложке в названии карты. На картах крупных регионов названия административных единиц подписываются на самой карте. Если на карте показываются административные единицы повторного порядка, то подписываются их названия (разноименные с центром), а для одноименных с их центрами дается соответствующее примечание в легенде карты.

4.4.5. Границы смежных государств и политико-административных единиц на обзорных картах показываются небольшими участками (3 - 4 звена) от границы основной территории. Подписи названий соседних политико-административных единиц располагаются вдоль границ картографируемой территории.

На маршрутных картах-схемах удобнее всего подписывать названия политико-административных единиц вдоль рамки (или абриса по обе стороны от выходов границ к рамке (абрису).

4.4.6. На картах показываются границы заповедников, национальных парков и заповедно-охотничьих хозяйств, а также заказников, и подписываются их названия. По возможности, подписи располагаются на территории самого заповедника или заказника. Обязательно наносится населенный пункт, в котором размещается управление (или контора) заповедника (заказника). Участки границ, повторяющие линейный условный знак реки, дороги или административной границы, не показываются. Границы заповедников проверяются по дежурному оригиналу топографической карты масштаба 1:1000000, а их наличие уточняется по "Каталогу заповедников" - дежурному документу ОСКС ПКО "Картография".

Для показа заказников используются физические учебные карты с элементами краеведения или материалы, полученные из областных управлений охраны природы.

При наличии материалов выделяются особым условным знаком заказники по своей направленности: ландшафтные, ботанические, лекарственных растений, биосферные и др.

4.4.7. Все карты, на которых показаны заповедники и туристские маршруты, проходящие по территории заповедника, и помещен текст о них, подлежит согласованию с руководством заповедника или Главным управлением охотничьего хозяйства и заповедников при Совете Министров соответствующей союзной республики.

4.4.8. Названия заповедников, краткие сведения о них, адреса заповедников и организаций, которым они подчинены - все эти данные имеет "Список государственных заповедников СССР", справочное пособие ОСКС ПКО "Картография" 1981 г.

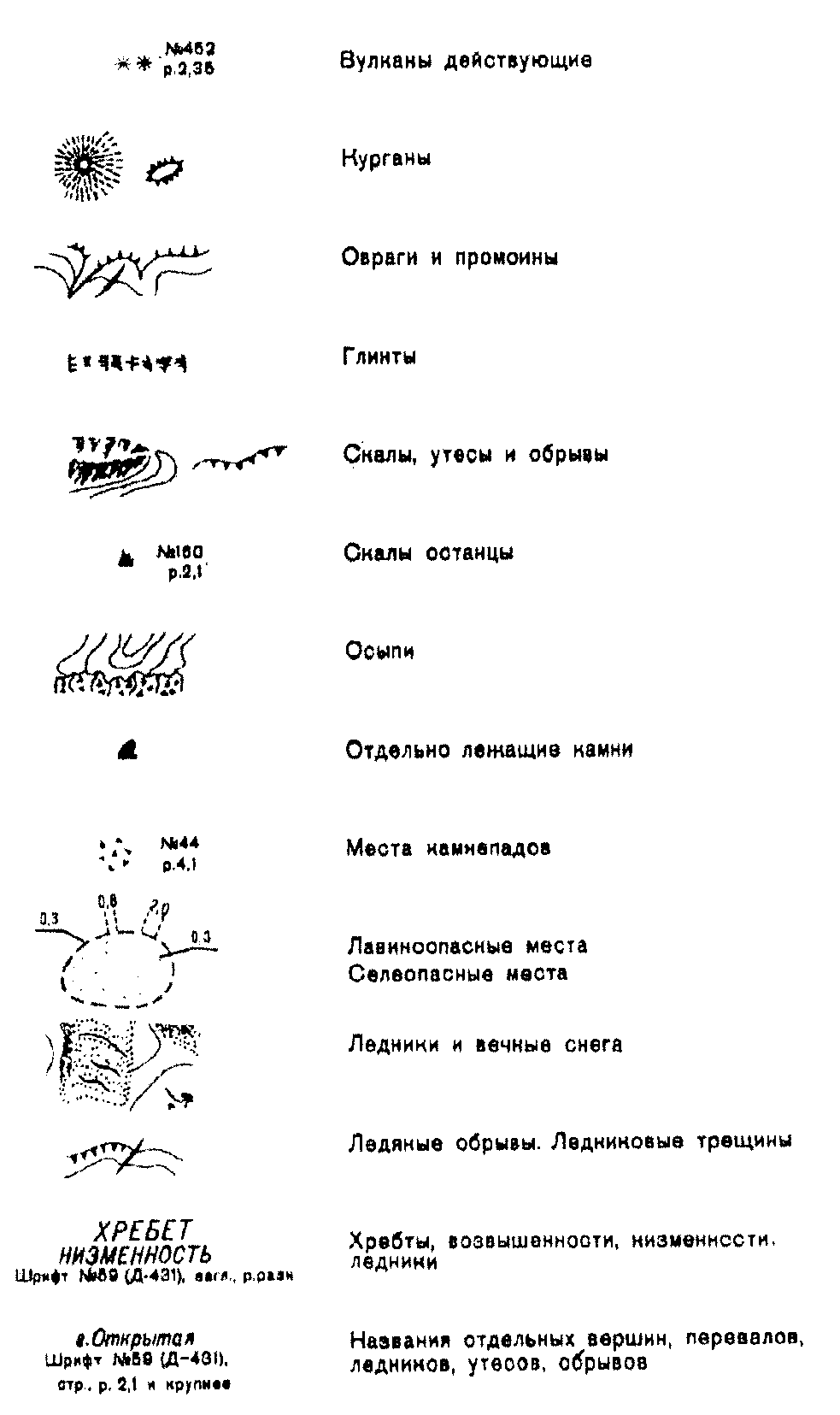

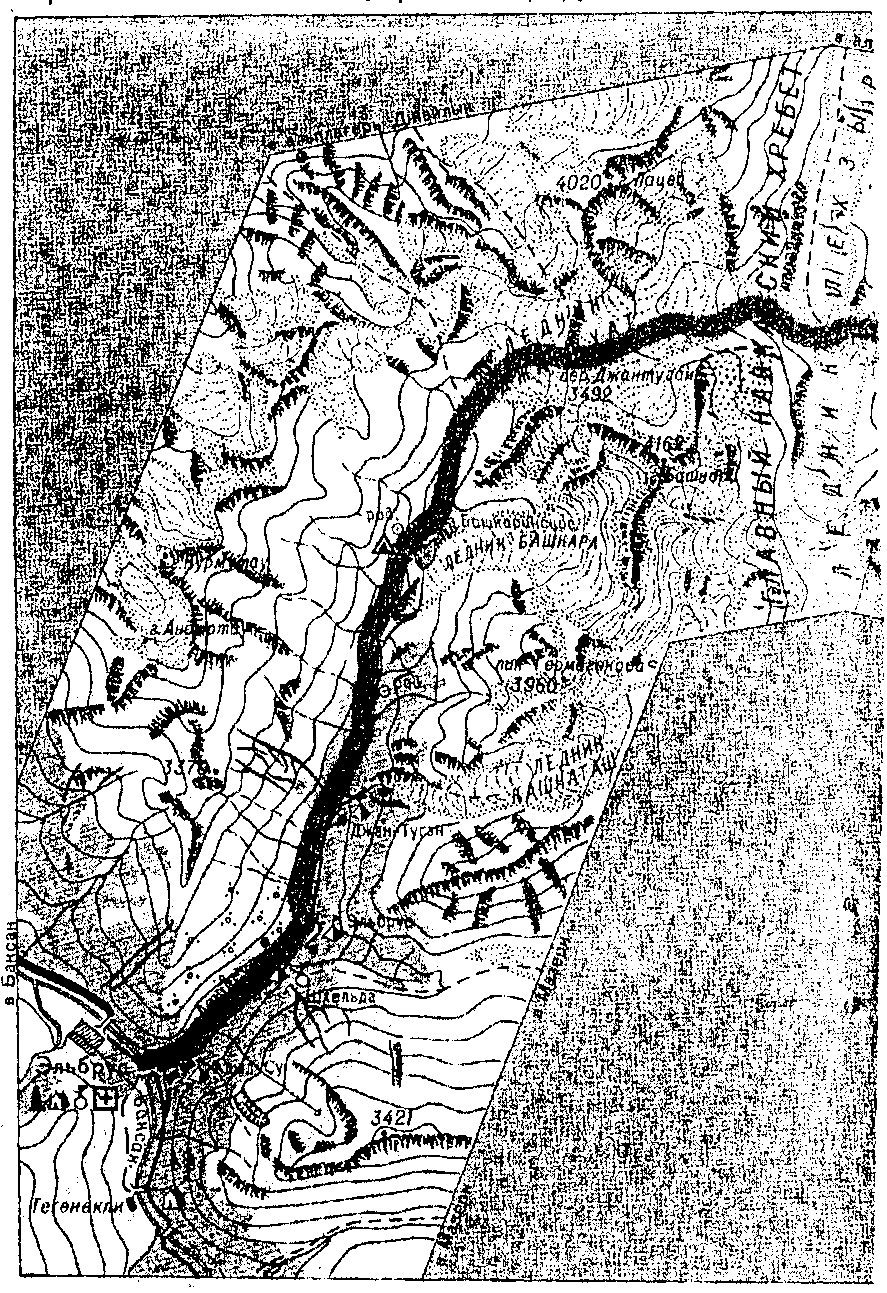

4.5.1. Рельеф суши на туристских картах показывается преимущественно горизонталями с раскраской по ступеням высот в различных цветовых шкалах (гипсометрический способ). Основной материал для составления рельефа - карта СССР масштаба 1:2500000 издания 1976 г. По этому же материалу дается шкала сечения рельефа без пояснения ее в легенде и подписей горизонталей на карте.

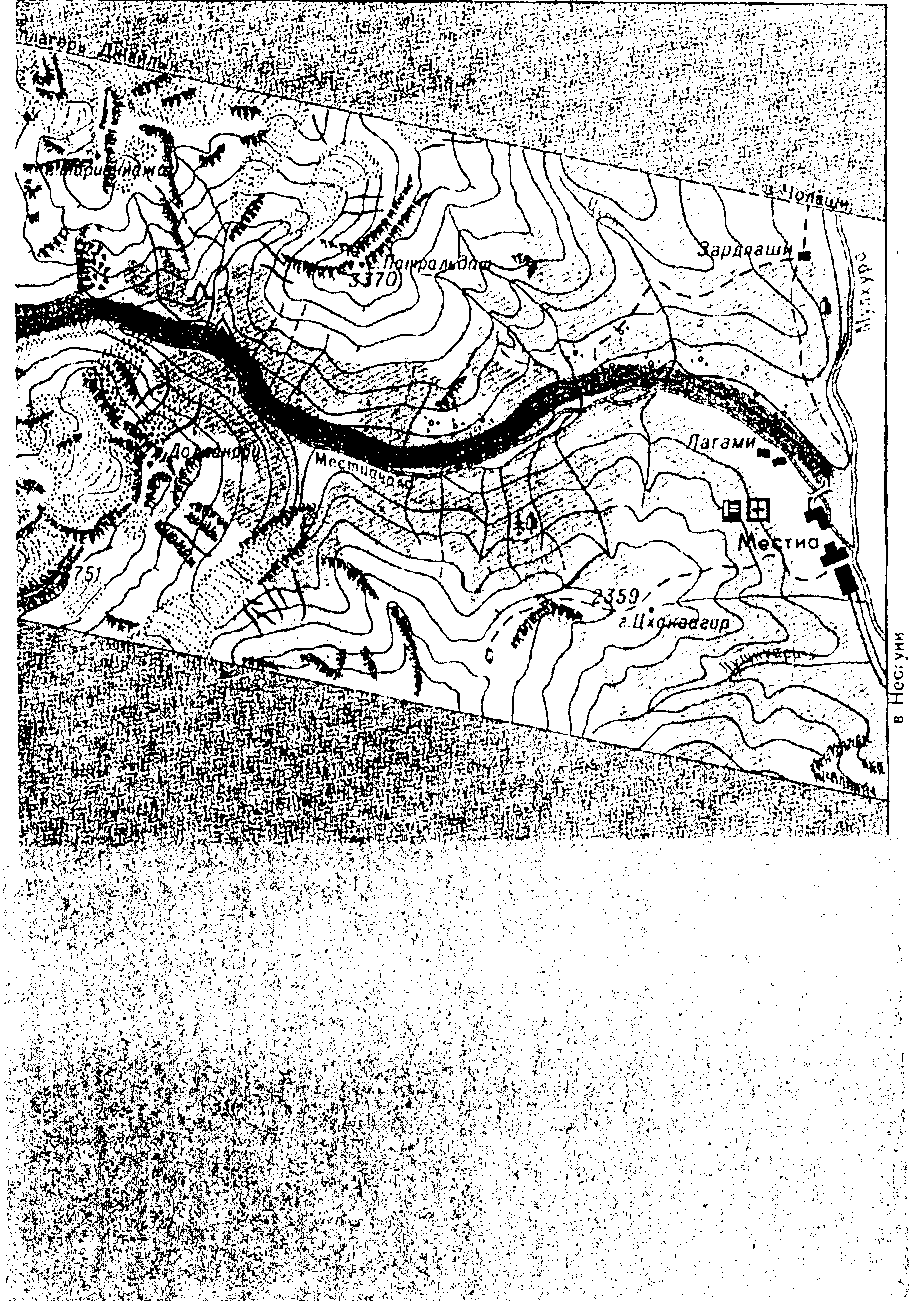

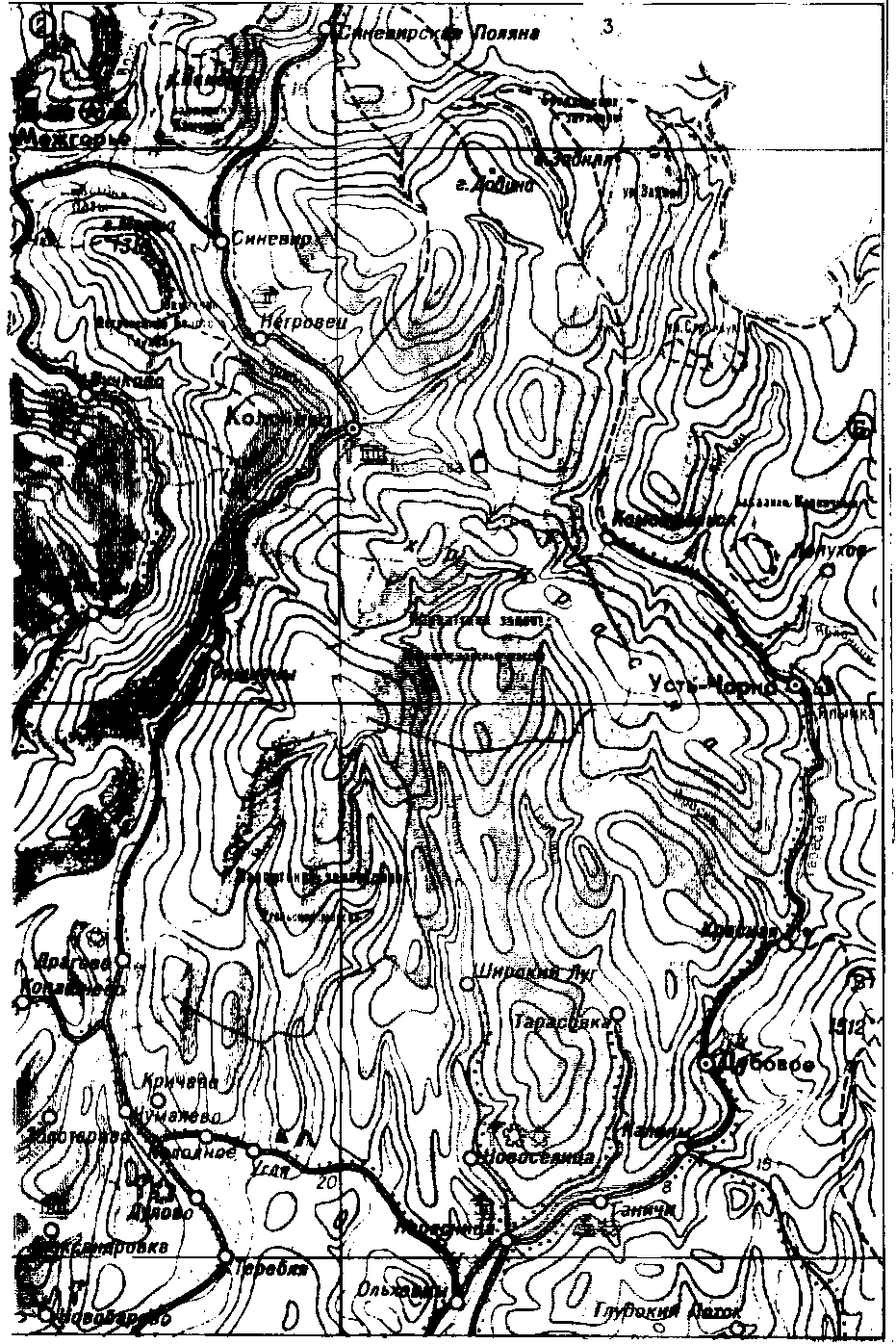

4.5.2. На маршрутных картах-схемах разрешается показывать рельеф горизонталями с произвольным сечением для отображения общей характеристики форм рельефа. Для этой цели разрешается использовать топографические карты масштаба 1:1000000 и крупнее. Подписи горизонталей не даются.

На картах равнинных районов горизонтали могут быть даны без раскраски по ступеням высот. В этом случае для облегчения чтения рельефа местности на замкнутых горизонталях вершин и котловин, также в местах, где затруднительно определить падение склонов, ставятся указатели направления скатов (бергштрихи).

4.5.3. Для более наглядного изображения характерных форм рельефа, особенно горного, дополнительно применяется отмывка рельефа. Отмывка выполняется при боковом северо-западном освещении с достаточной подробностью деталей, а в издании она должна быть на втором плане, для чего воспроизводится слабым цветом.

4.5.4. Как варианты оформления рельефа могут применяться: цветная отмывка, способ осветленных горизонталей, перспективное изображение горных районов.

4.5.5. При любом способе изображения рельефа по основному и дополнительному картографическому материалу наносятся высотные отметки. Число их на 1 кв. дм 2 - 3. Сверх этого можно помещать собственные названия отдельных вершин без указания высоты.

4.5.6. В высокогорных районах показываются ледники и вечные снега, в районах с альпийскими формами рельефа дополнительным штриховым знаком - скалы и обрывы по топографической карте масштаба 1:1000000, а на картах-схемах горных маршрутов - по картам более крупного масштаба.

4.5.7. На картах подписываются названия хребтов, возвышенностей, увалов, обрывов, утесов, ледников, отдельных наиболее важных вершин, вулканов, равнин и низменностей. Собственные названия орографических объектов даются по основному картографическому материалу. На крупномасштабных картах горных районов догрузка элементами орографического содержания и подписями (включая названия ущелий) производится по крупномасштабным материалам.

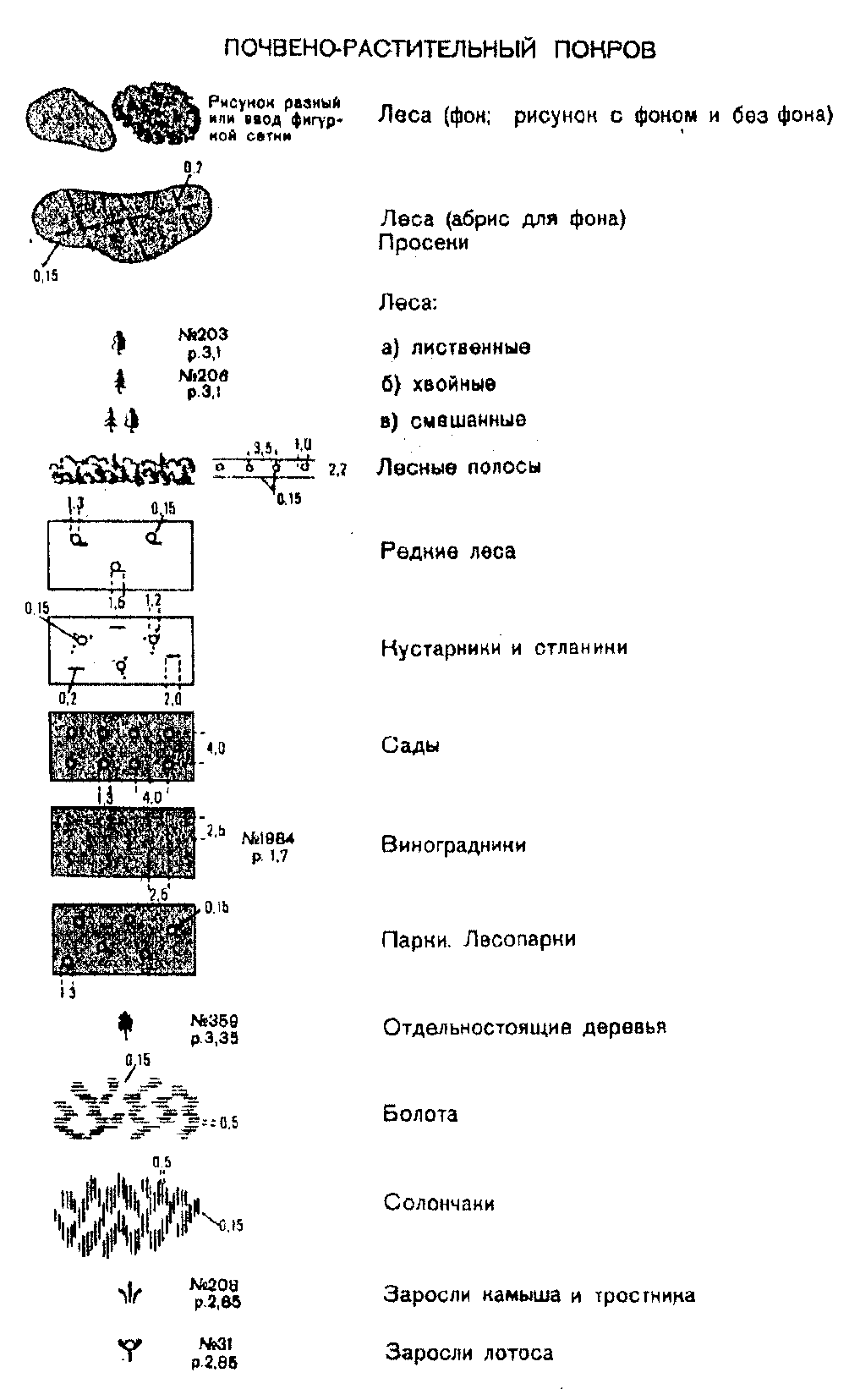

4.6.1. Для правильного и полного отображения характерных особенностей ландшафта местности на карты наносятся элементы почвенно-растительного покрова: леса, сады, парки, болота, солончаки и пески, без характеристик. Травянистая растительность не показывается. Обоснование необходимости показа тех или иных объектов почвенно-растительного покрова дается в редакционных указаниях.

4.6.2. Леса наносятся по топографической карте масштаба 1:1000000 и крупнее с необходимым отбором и обобщением их контуров, учитывая масштаб составляемой карты. Показываются участки леса, если их площадь в масштабе составления не менее 30 кв. мм. В крупных лесных массивах показываются поляны площадью 25 кв. мм и более. Обобщение контуров леса и полян, объединение их мелких участков позволит отразить действительное соотношение лесов и безлесных участков.

4.6.3. Сады и парки показываются, в основном, на картах мелких регионов и маршрутных картах-схемах, в тех районах, где они являются характерными элементами ландшафта и выражаются площадью 20 кв. мм и более. Материал для их показа - топографическая карта масштаба 1:1000000 и крупнее.

4.6.4. Болота, солончаки и пески наносятся все, имеющиеся на основном картматериале без характеристик, а часть их дополняется по топографической карте масштаба 1:1000000 и крупнее из числа тех, которые связаны с туристскими объектами или расположены вдоль маршрутов, а площадь их (в масштабе составления) более 25 кв. мм. Все пески изображаются одним условным знаком без учета форм песчаного рельефа.

4.6.5. На картах подписываются собственные названия крупных массивов леса, болот, солончаков, песков, пустынь и важнейших урочищ. Даются названия наиболее известных и достопримечательных географических объектов, например, Куликово поле. В малообжитых районах собственные названия даются и у менее крупных объектов.

4.6.6. Из прочих элементов содержания на карту наносятся объекты, представляющие существенный интерес для туристов: источники минеральных вод, пещеры и гроты (выделяются пещеры, оборудованные для осмотра), перевалы и надписи их высоты. Помещаются надписи собственных названий этих элементов.

Пещеры и перевалы показываются из числа опубликованных в открытой печати, в том числе на ранее изданных туристских картах, и посещаемые туристскими группами (по маршруту или в стороне от него).

Нагрузка карт объектами специального туристского содержания должна быть полной и целиком удовлетворять требованиям § 2 настоящей Инструкции. Все объекты специального содержания, помещаемые на картах, можно условно разделить на четыре большие группы <*>.

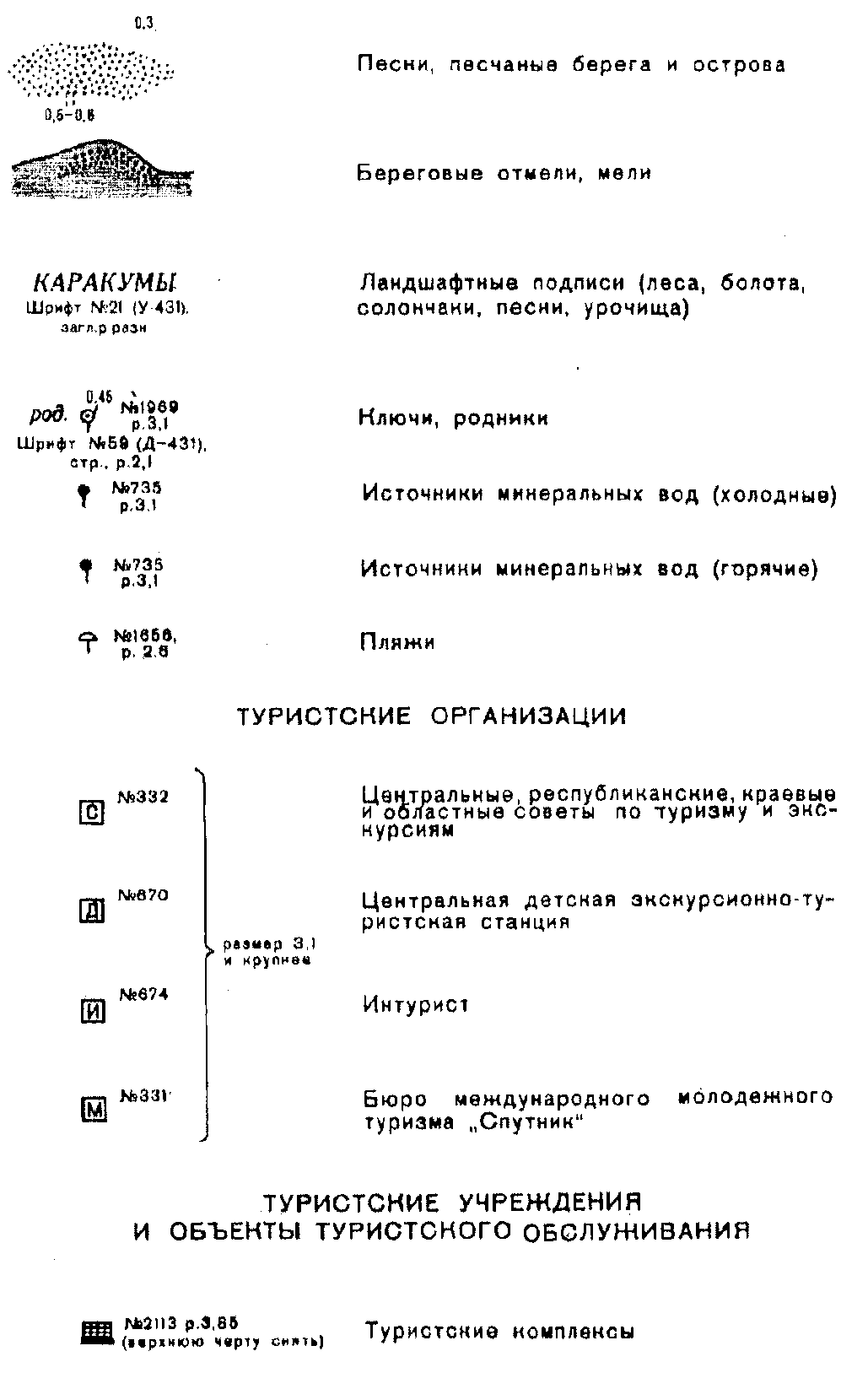

5.1. Туристские организации. К ним относятся: Центральный совет по туризму и экскурсиям, местные советы по туризму и экскурсиям, созданные в границах административно-территориального деления страны и крупных туристских центрах; Центральная детская экскурсионно-туристская станция и станции юных туристов Министерства просвещения, Государственный комитет СССР по иностранному туризму и объединения ВАО "Интурист", Бюро международного туризма ЦК ВЛКСМ и его подразделения при городских и областных комитетах ВЛКСМ.

Последние две организации показываются главным образом на картах для зарубежных туристов, издаваемых на иностранных языках.

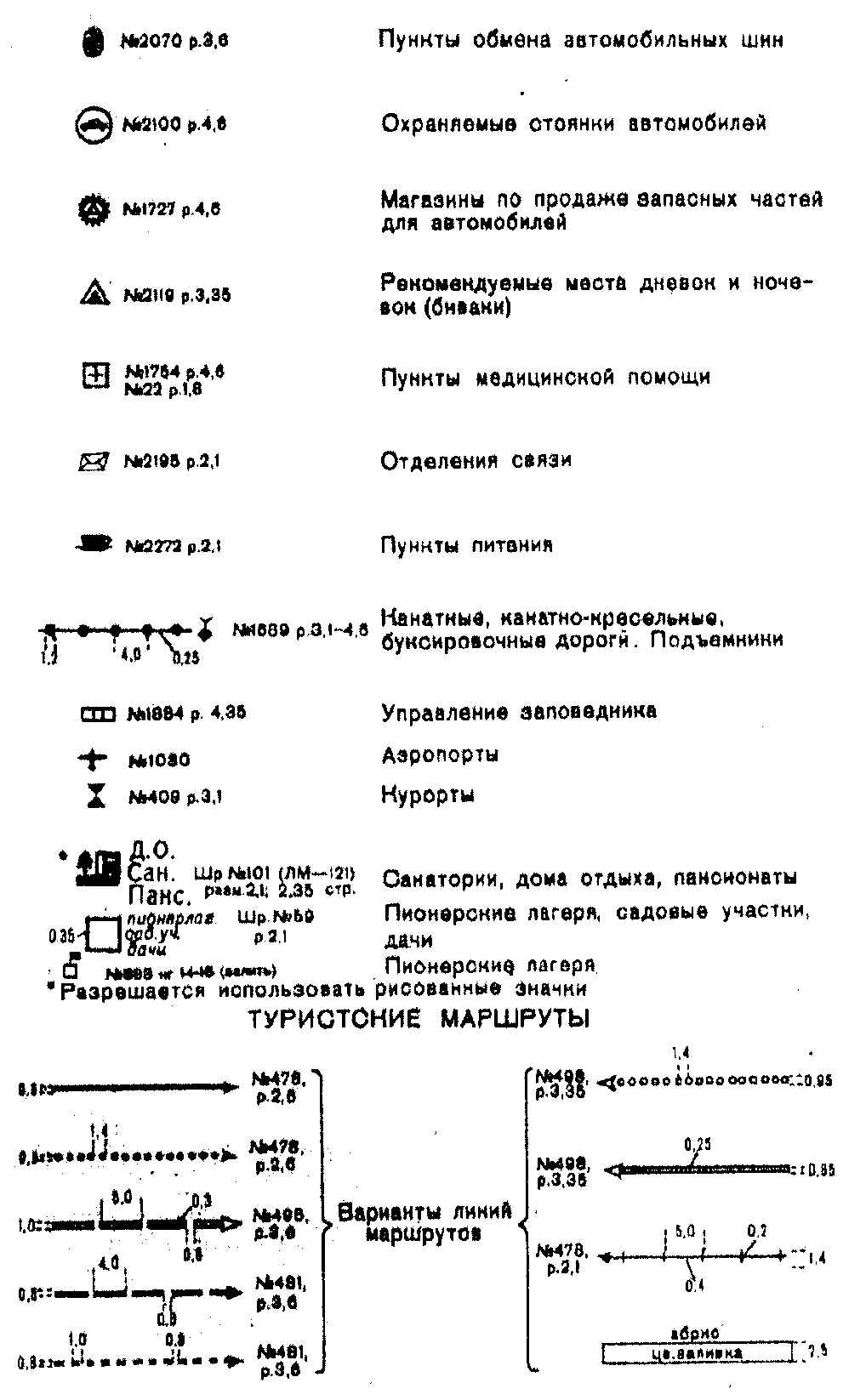

5.2. Туристские учреждения и объекты туристского обслуживания показываются значками. На карты наносятся:

5.2.1. Туристские учреждения

- туристские комплексы,

- туристские базы,

- туристские гостиницы.

Показываются они с подразделением на сезонные и круглогодичной работы, выделяются учреждения, принимающие туристов с детьми.

5.2.2. Туристские приюты, горные хижины, туристские стоянки.

5.2.3. Станции, базы юных туристов.

5.2.4. Альпинистские лагеря.

5.2.5. Контрольно-спасательная служба (КСС), отряды (КСО), посты (КСП).

5.2.6. Экскурсионные учреждения (бюро путешествий и экскурсий, экскурсионные бюро).

5.2.7. Туристские клубы.

5.2.8. Пункты проката и выдачи туристского снаряжения (в т.ч. лодок, лошадей, велосипедов).

5.2.9. Гостиницы.

5.2.10. Автотурбазы, кемпинги, мотели.

5.2.11. Станции технического обслуживания автомобилей (СТОА).

5.2.12. Автозаправочные станции (АЗС).

5.2.13. Охраняемые стоянки автомобилей.

5.2.14. Охотничьи и рыболовные базы, дома рыбака и охотника.

5.2.15. Канатные дороги (буксировочные, кресельные, кабинные, гондольные, фуникулер).

5.2.16. Санатории, дома отдыха, пансионаты ВЦСПС.

Показываются санатории, дома отдыха и другие здравницы, указанные в справочнике "Здравницы профсоюзов СССР" последнего года издания, и в Энциклопедическом словаре "Курорты", изд. 1983 г.

5.2.17. Когда одним условным знаком показываются несколько родственных туристских учреждений или объектов туристского обслуживания (например, автотурбазы, кемпинги, мотели), то в легенде конкретной карты (или ее тексте) дается пояснение только тех объектов, которые показаны на ней.

5.3. Туристские маршруты показываются линейными условными знаками на маршрутных картах-схемах. Разные участки смешанных маршрутов (пешеходные, автомобильные, водные) изображаются различными условными знаками.

На обзорных картах по просьбе местных советов по туризму и экскурсиям показываются маршруты, проходящие по данной территории, с указанием их номера. На схеме или в тексте указывается категория их сложности (особенно горных маршрутов). Самая легкая - I категория, самая сложная VI.

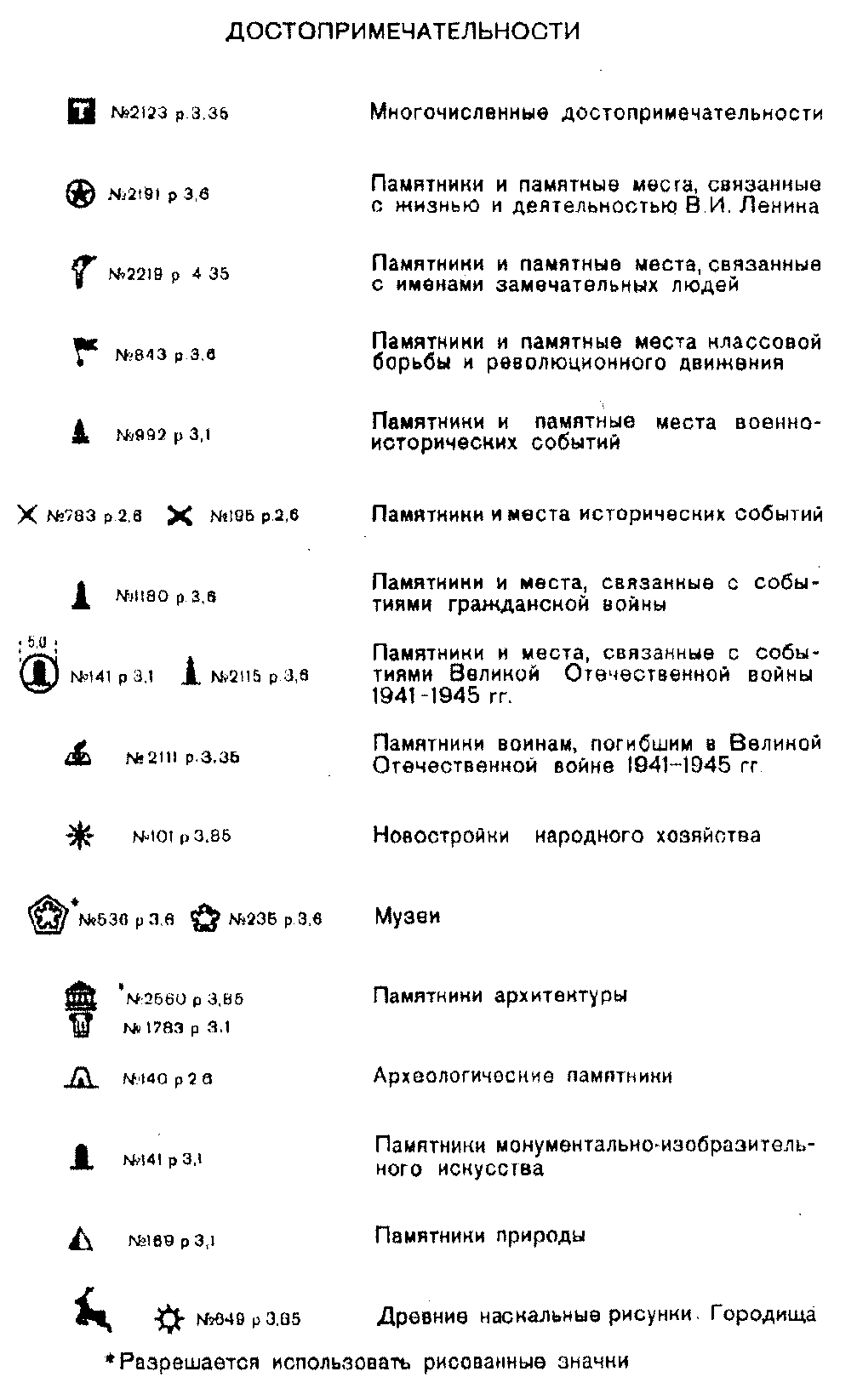

5.4. Достопримечательности, представляющие интерес для всех туристов, показываются на картах значками и подразделяются на:

5.4.1. Многочисленные достопримечательности.

5.4.2. Памятники и памятные места, связанные с жизнью и деятельностью В.И. Ленина.

5.4.3. Памятники и памятные места, связанные с именами замечательных людей, видных государственных деятелей, народных героев и революционеров, героев борьбы за независимость Родины, героев труда, деятелей науки и культуры.

5.4.4. Памятники и памятные места классовой борьбы и революционного движения (историко-революционные) - народных восстаний, декабристов, революционных демократов 1840 - 1860 гг., революционеров "Земли и воли" и "Народной воли", рабочих кружков, возникновения и деятельности РСДРП (Коммунистической партии), пролетарского революционного движения, революции 1905 - 1907 гг., Великой Октябрьской социалистической революции.

5.4.5. Памятники и памятные места военно-исторических событий (воинской славы) - связанные с борьбой народов за свою независимость, с войнами, проходившими на территории нашей страны.

В тех районах, где этих памятников очень много, выделяются:

- памятники и места исторических сражений,

- памятники и места, связанные с событиями гражданской войны,

- памятники и места, связанные с событиями Великой Отечественной войны 1941 - 1945 гг.

5.4.6. Памятники истории и места исторических событий. К ним относятся все памятники истории, не вошедшие в предыдущие рубрики (виды), - памятники производственной (трудовой) деятельности, связанные с развитием культуры, науки и искусства, государственным устройством и общественной жизнью, социалистическим строительством и другие.

5.4.7. Новостройки народного хозяйства - объекты, опубликованные в открытой печати.

5.4.8. Музеи - государственные, школьные, народные.

По содержанию коллекций "движимых" культурных ценностей и направлению деятельности они подразделяются на:

- исторические,

- естественнонаучные,

- искусствоведческие,

- литературные,

- научно-технические,

- комплексные (среди них наибольшее распространение имеют краеведческие),

- мемориальные.

Названия музеев даются в полном соответствии с официальными документами (список государственных музеев СССР, аналогичные списки по республикам, краям и областям или другие материалы Управления культуры соответствующего исполкома).

Примечания: а) музеи-филиалы подписываются собственным названием (название основного музея при необходимости указывается в скобках), б) в названиях музеев слово "Государственный" не дается, а школьный или народный - оговаривается; в) территориальная принадлежность музеев (Московский, Орловский и др.) опускается.

5.4.9. Памятники архитектуры - градостроительного искусства, жилой архитектуры, гражданской общественной архитектуры, культовой архитектуры, военно-оборонительного зодчества, промышленной архитектуры и инженерного искусства, садово-паркового и ландшафтного искусства, архитектурные монументы.

5.4.10. Археологические памятники - остатки древних поселений, города и городища, памятники производственно-трудовой деятельности, могильники, надмогильные и ритуальные сооружения, наскальные рисунки, места отдельных находок археологических предметов.

5.4.11. Памятники монументально-изобразительного искусства - монументальной скульптуры, монументальной живописи, монументально-декоративного искусства.

5.4.12. Памятники природы, интересные объекты природы, отдельные объекты (деревья, камни и т.п.) и ландшафты, подлежащие охране, живописные места, представляющие особый интерес для туристов.

5.4.13. Места туристских слетов, места проведения спортивных соревнований и массовых занятий спортом, в том числе трамплины для прыжков на лыжах, оборудованные лыжные трассы, маршруты для сдачи норм ГТО и др.

5.4.14. Народные художественные промыслы - строчка и зашивка, кружевоплетение, роспись тканей, художественное ткачество, ковроткачество, художественная обработка металла, дерева, камня, кости и рога, художественная керамика, художественные лаки, прочие художественные изделия.

5.4.15. Даты основания населенных пунктов или первого упоминания о них в источниках.

5.5. Значки туристских организаций, туристских учреждений и объектов туристского обслуживания (черного цвета), а также достопримечательностей (красного цвета), расположенных в населенных пунктах, помещаются ближе к пунсонам под надписями или над надписями их названий, к которым они относятся. При наличии в одном пункте двух и более родственных объектов, показывается только один знак. При наличии в населенных пунктах большого числа достопримечательностей (более 5) они показываются обобщающим знаком - многочисленные достопримечательности (с кратким пояснением в тексте).

Туристские объекты вне населенных пунктов показываются значками на месте их действительного положения, а объекты, имеющие собственные названия, подписываются.

5.6. Порядок расположения значков на карте и в легенде: достопримечательности, туристские организации, туристские учреждения и объекты обслуживания. Формулировки в легенде даются в полном соответствии с условными знаками (Приложение N 2).

5.7. Для составления элементов специального туристского содержания привлекаются материалы, полученные от консультанта, составителя текста, местных советов по туризму и экскурсиям и других организаций, а также материалы, имеющиеся в фонде предприятия - карты издания ГУГК последних лет (туристские, планы городов, физические учебные с элементами краеведения), туристские и тематические карты, помещенные в атласах республик, краев и областей, дежурные и справочные документы - список государственных музеев СССР, перечень и характеристика туристских учреждений, список советов по туризму и экскурсиям, список бюро путешествий и экскурсий, другие справочники, путеводители, буклеты Центрального рекламно-информационного бюро "Турист", туристская и краеведческая литература и т.д.

5.8. Памятники архитектуры, искусства, истории и археологии показываются в первую очередь из числа находящихся под государственной охраной, согласно приложению N 1 к Постановлению Совета Министров РСФСР N 1327 от 30 августа 1960 г., дополнению к этому Постановлению N 624 от 4 декабря 1974 г. и аналогичным постановлениям других союзных, республиканских и местных органов. В этих постановлениях памятники, исходя из оценки их всесторонней значимости, подразделяются на категории:

- всесоюзного значения,

- республиканского значения,

- местного значения.

Такая классификация поможет редактору в обоснованном отборе памятников.

Во всех союзных республиках создается капитальный труд об исторических, архитектурно-художественных и археологических памятниках нашего народа "Свод памятников истории и культуры СССР". Материалы в нем группируются по административно-территориальному принципу. Изданы первые выпуски - "Материалы свода памятников истории и культуры РСФСР", посвященные памятникам ряда областей РСФСР. В них помещены сведения о памятниках всех видов, расположенных в области, как находящихся на государственной охране, так и подлежащих взятию под охрану. Основная работа по созданию свода на местах производится Управлениями культуры соответствующего исполкома, куда редактор и должен обращаться.

При редактировании тематических туристских карт для более подробной классификации памятников истории и культуры привлекаются "Методические рекомендации по подготовке свода памятников истории и культуры СССР", выпуск 3 (классификация памятников), М., 1972 г. и другие выпуски (всего их 8). Этот же материал положен в основу при классификации памятников истории и культуры в Инструкции, с учетом сложившихся традиций при показе их на туристских картах, особого значения некоторых памятников в области патриотического и эстетического воспитания, повышения идейно-политического и познавательного уровня туристских карт.

6.1.1. Обзорные карты в границах существующих административно-территориального деления, крупных, средних и мелких регионов составляются преимущественно однолистными в масштабе 1:1000000 и крупнее.

Выбор масштаба зависит от географических особенностей территории, в том числе ее размеров, степени освоенности территории туристами, т.е. нагрузки ее объектами туристского характера, возможности четкого и удобочитаемого изображения принятыми условными знаками наиболее сложных участков территории. Для карт больших территорий допускается более мелкий масштаб и компоновка на двух листах или двумя частями на обеих сторонах одного печатного листа.

6.1.2. На обзорных картах административно-территориальных единиц, крупных регионов указывается численный масштаб. Помещается он в конце легенды.

6.1.3. На картах условная сетка квадратов, размером 8 - 10 см, которая обозначается буквенно-цифровыми индексами.

6.1.4. Содержание обзорных карт (включая и специальное содержание) дается до административных границ (для карт республик, краев и областей), а для карт регионов - до рамок туристской карты или до условной границы картографируемого района. Некоторые линейные элементы (береговая линия, реки, дороги), расположенные частично за пределами границ, следует давать без разрыва.

6.1.5. На крупных озерах и морях, расположенных в рамках карт крупных географических регионов, показывается рельеф дна изобатами по шкале сечения рельефа основного картматериала - карта СССР масштаба 1:2500000, изд. 1976 г.

6.1.6. Кроме основной карты на листе помещаются дополнительные материалы: крупномасштабные карты-схемы наиболее интересных районов, планы городов или тематические карты, в том числе карты пригородного (железнодорожного и водного) сообщения, рисунки или фотографии с кратким пояснением, таблицы расстояний и т.п.

6.1.7. Помещаются планы столиц и центров политико-административных единиц, на которые составляется карта, или городов, представляющих особый интерес для туристов, например, Суздаля. Учитывая, что эти врезки небольшого размера, на них показываются только основные объекты туристского обслуживания и главные достопримечательности. Показывать второстепенные объекты, такие как кинотеатры, библиотеки, магазины, учебные заведения, кафе и т.п. на этих планах не следует.

6.1.8. Легенды помещаются на листе вместе с картой. В них обязательно выносятся все условные обозначения специального содержания. Общегеографические элементы, изображенные общепринятыми условными знаками и понятные читателю без пояснения, в легендах не даются.

Обзорные карты мелких регионов, учитывая их масштабы и содержание, догружаются необходимыми элементами основы, связанными с туристским содержанием, в соответствии с указаниями на маршрутные карты-схемы (раздел 7.2).

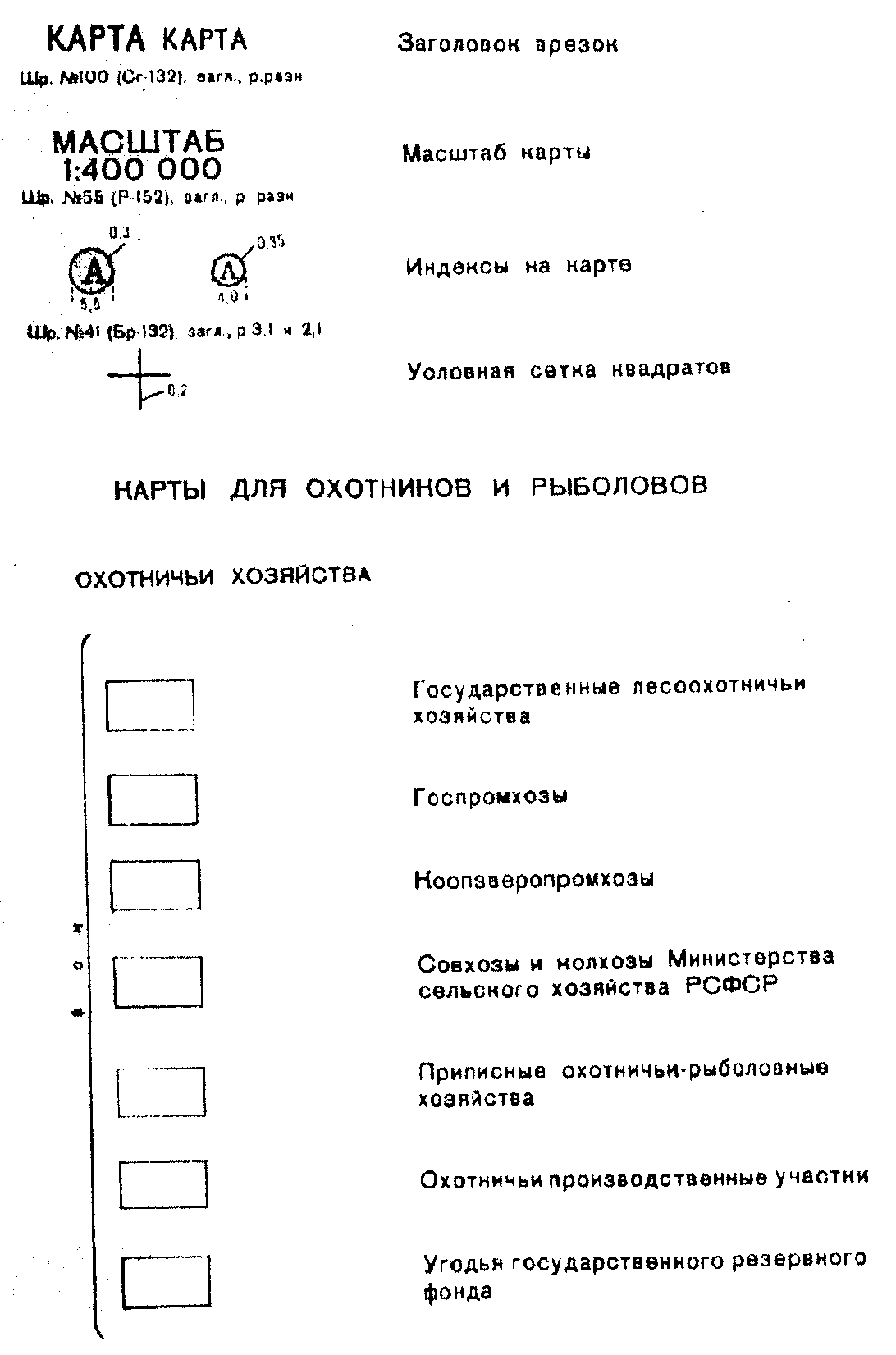

6.2.1. Карты для любительского туризма (охоты, рыболовства) создаются на территории союзных республик, автономных республик, краев и областей страны. Они предназначаются для широкого круга охотников и рыболовов. Содержание карт дается в пределах республик, края, области.

Основной картографический материал для их составления указан в настоящей Инструкции (2.7).

Карты издаются на одном листе в сфальцованном виде книжечкой с красочной обложкой. На свободных местах лицевой стороны и на обороте карты помещаются: различные дополнительные карты, сведения справочного характера, небольшой текст, фотографии или рисунки. Издаются они в полном соответствии с утвержденными стандартными размерами для туристских карт (приложение N 1).

6.2.2. Нагрузка карт для охотников и рыболовов общегеографическими элементами берется по соответствующей туристской обзорной карте и дается в тех же условных обозначениях. Тематическое назначение этих карт требует некоторого дополнения (или переотбора) общегеографическими элементами. В конце легенды помещается численный масштаб.

6.2.3. На карту наносятся реки и озера, связанные со специальным содержанием, и дополняются надписями их названий. Большее число крупных рек показывается в две линии по дополнительному материалу (топографическим картам).

6.2.4. Из населенных пунктов добавляются те, через которые проходят границы охотничьих хозяйств (упоминаются в текстовом описании границ) и населенные пункты, в которых расположены охотничьи базы, рыболовные базы и остановочные пункты. Наносятся населенные пункты, в которых размещаются управления (конторы) заповедников и заказников.

6.2.5. Кроме железнодорожных станций в объеме "Атласа железных дорог СССР" последнего года издания, наносятся и подписываются станции, связанные со специальным содержанием (подъезд к базам, местам охоты и рыбной ловли) - по топографическим картам.

6.2.6. Наносятся автомобильные дороги, связанные со специальным содержанием карты, - дороги к охотничьим хозяйствам, охотничьим и рыболовным базам, местам охоты и рыбной ловли, а также - дороги, по которым проходят границы охотничьих хозяйств.

6.2.7. Границы районов показываются по административной или туристской карте. Надписи районов на карте не даются. Их названия и названия центров помещаются в виде таблицы на свободном месте, как это делается на административных картах.

6.2.8. Рельеф показывается преимущественно на картах горных районов горизонталями без надписей их в шкале карты СССР масштаба 1:2500000 изд. 1976 г. Вся другая нагрузка элементами рельефа дается с соответствующей физической карты с элементами краеведения.

6.2.9. Леса. Назначение карты обязывает показывать их подробно, используя для этой цели листы топографической карты масштаба 1:1000000 и крупнее. Леса подразделяются на лиственные, хвойные и смешанные без указания пород деревьев и их характеристики.

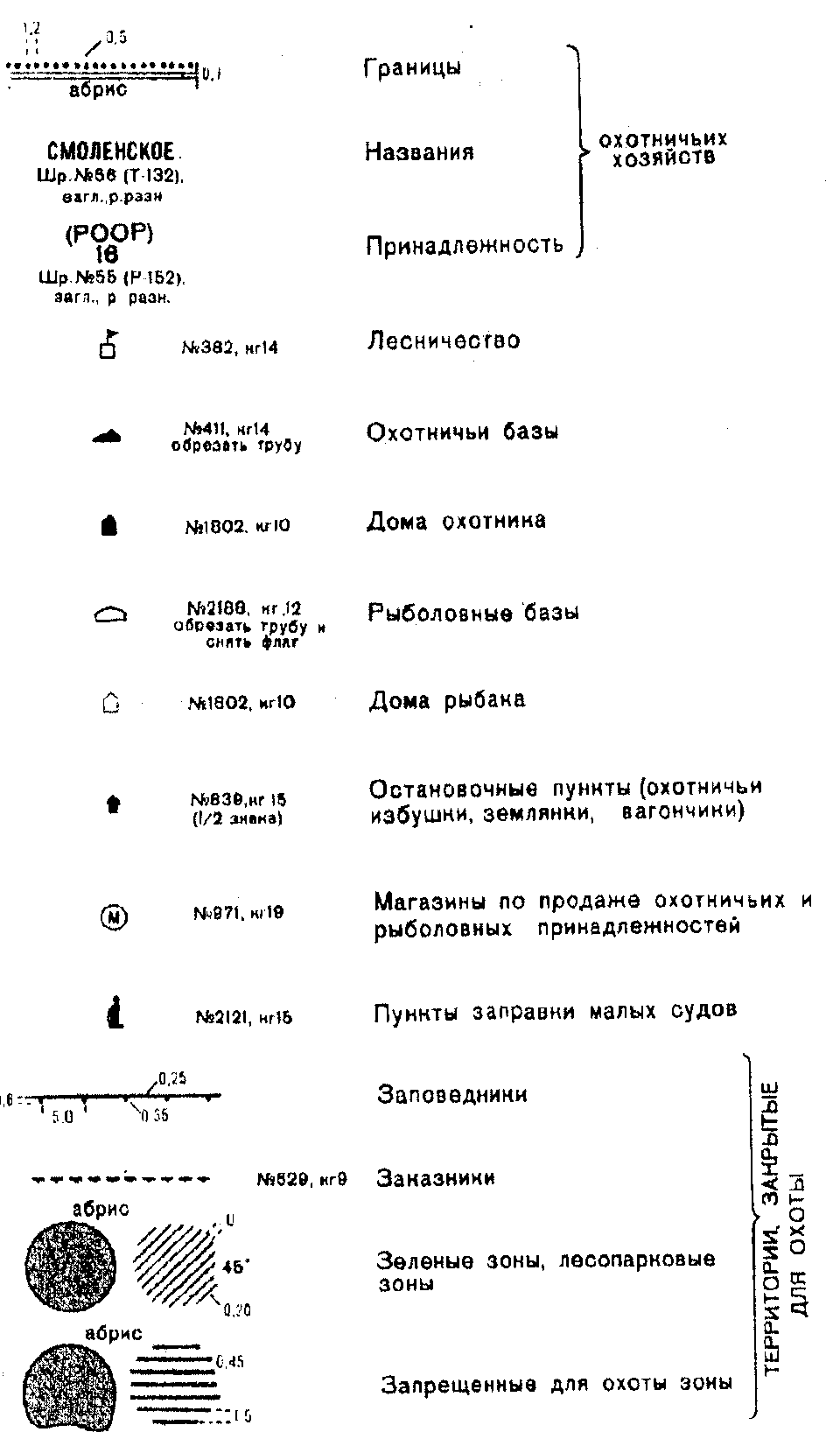

6.2.10. Специальное содержание карт для охотников и рыболовов слагается из показа следующих объектов:

- охотничьи (охотничьи-рыболовные) хозяйства (границы, названия, принадлежность);

- заповедно-охотничьи хозяйства (граница);

- охотничьи базы, дома охотника;

- рыболовные базы, дома рыбака;

- остановочные пункты (избушки, землянки, вагончики);

- магазины по продаже охотничьих и рыболовных принадлежностей;

- территории, закрытые для охоты и рыболовства (заповедники, заказники, зеленые зоны, другие территории, запрещенные для охоты).

6.2.11. Основные виды охотничьей фауны, разрешенные к отстрелу, лову и добываемые по лицензиям (звери, птицы, рыбы).

6.2.12. На картах показываются: гостиницы, станции технического обслуживания автомобилей, автозаправочные станции, пункты заправки малых судов, пункты питания (в сельских населенных пунктах) и другие объекты по рекомендации Госохотинспекции и консультанта.

6.2.13. За материалами для составления специального содержания следует обращаться в Государственные охотничьи инспекции при соответствующем облисполкоме.

6.2.14. Границы охотничьих хозяйств наносятся по текстовому описанию или по картографическому материалу Госохотинспекции с нанесенными границами охотничьих хозяйств. Для уточнения их привлекаются топографические карты. Охотничьи и рыболовные базы, а также остановочные пункты показываются по текстовому или картографическому материалу Госохотинспекции.

6.2.15. На карте подписываются названия охотничьих хозяйств и указывается их принадлежность охотничье-рыболовным обществам. При большом количестве охотничьих хозяйств они оцифровываются на карте, а названия и их принадлежность размещаются в виде таблицы на свободном месте карты.

6.2.16. Территории, запрещенные для охоты, показываются четко и ярко (штриховкой или фоновой окраской площади). Материал - соответствующая туристская обзорная карта, данные Госохотинспекции и материалы, полученные из областных управлений охраны природы.

6.2.17. Основные виды охотничьей фауны (звери, птицы, рыбы) показываются на картах условными значками - рисунками, применяемыми в школьно-краеведческих атласах. Составление проводится по материалам Госохотинспекции и консультанта из областного общества охотников и рыболовов.

6.2.18. Ввиду большого разнообразия охотничьей фауны страны, в условных знаках Инструкции помещены только основные виды ее. В легенду выносятся все звери, птицы и рыбы, показанные на карте. При большом количестве их каждый класс располагается по отрядам (названия которых указываются), а внутри отрядов - по семействам и родам (названия которых не указываются). При небольшом количестве видов они располагаются без подразделения по отрядам.

Названия видов охотничьей фауны и порядок расположения их соблюдается по общепринятой классификации для каждого класса. Таким материалом являются книги из серии справочников-определителей географа и путешественника, изд. "Мысль":

- Млекопитающие СССР, 1970 г.;

- Птицы СССР, 1968 г.;

- Рыбы СССР, 1969 г.

Широко распространенные народные названия некоторых видов помещаются рядом с научными названиями в скобках. Например плотва (сорога) - в Сибири, плотва (библица) - на Украине.

При большом количестве рыб они показываются не значками, а буквами русского алфавита (одной или двумя).

6.2.19. На обороте карт помещаются:

- памятка для охотников и рыболовов;

- сроки охоты и нормы отстрела;

- карта-врезка "Размещение зверей и птиц, запрещенных к добыче и занесенных в Красную книгу СССР";

- таблица рыбака с календарем ловли для данной области наиболее распространенных рыб в разное время года;

- памятка по охране живой и неживой природы;

- адреса магазинов, торгующих охотничьими и рыболовными принадлежностями.

6.2.20. Весь перечисленный выше материал представляется областной госохотинспекцией.

6.2.21. Штриховые пробы карт согласовываются с государственной охотничьей инспекцией при соответствующем облисполкоме. Порядок просмотра и утверждения красочных проб указан в разделе 12 настоящей Инструкции.

7.1. Маршрутные карты-схемы изготавливаются:

- на Всесоюзные плановые туристские маршруты,

- на местные плановые маршруты,

- на наиболее популярные самодеятельные туристские маршруты.

По форме построения различаются на туристские маршруты: линейные, кольцевые, радиальные.

Маршрутные карты-схемы рекомендуется давать на карте шириной 5 - 8 см. В отдельных случаях даются площадные (поезд, автобус "Здоровье", район горнолыжных трасс и т.п.).

Ориентировка маршрутных карт-схем может быть различной. При компоновке маршрутов большой протяженности отдельными участками основным принципом является правильная географическая ориентировка (Север - наверху). Участки маршрута, располагающиеся горизонтально, даются по ориентировке предыдущей страницы. На каждом участке маршрута стрелкой С - Ю указывается направление меридиана.

На очень сложные участки пешеходных и водных маршрутов рекомендуется помещать крупномасштабные врезки, а также врезки подъездов или подходов к интересным туристским объектам, расположенным в стороне от основного маршрута.

В целях выделения на первом плане основного маршрута, объекты, по которым он проходит (реки, дороги), выделяются более крупными размерами и выступающими цветами или цветным кантом.

На всех маршрутных картах-схемах, исходя из их назначения и масштабов, нагрузка общегеографическими элементами дается больше, чем на обзорных картах. Так, на реках, показанных в две линии, или через обширные водные пространства даются железнодорожные и автомобильные мосты одним условным знаком без характеристики. В районах с густой речной сетью, когда трудно судить о направлении течения или когда река попадает в рамки маршрута лишь небольшой своей частью, а также в случае бифуркации рек, направление течения показывается стрелкой. Из объектов растительности наносятся лесные полосы, редкие леса (редколесье), заросли кустарников и стлаников, виноградники, в лесных массивах показываются просеки, леса подразделяются на лиственные, хвойные и смешанные без указания пород деревьев и их характеристики.

Дополнение содержания маршрутных карт-схем этими географическими объектами, необходимыми туристам, производится по топографическим картам масштаба 1:200000 и крупнее.

На маршрутных картах-схемах нагрузка специальным туристским содержанием дается в большем объеме, чем на обзорных картах. В том числе показываются: пункты медицинской помощи, отделения связи, пункты питания (рестораны, кафе, столовые) в сельских населенных пунктах по основному маршруту. За материалами для показа этих объектов следует обращаться в соответствующие местные организации. Для проверки и уточнения отделений связи привлекается "Алфавитный список предприятий связи СССР с указанием направления почты" в четырех томах, изд. "Связь", М., 1977 - 1979 гг. с учетом дополнения "Сводка изменений", изд. "Радио и связь".

Значки специального содержания показываются преимущественно вдоль основного маршрута. В отдалении от маршрута показываются только широко известные достопримечательности.

Карты-схемы пешеходных маршрутов создаются на самостоятельные маршруты или пешеходную часть смешанного маршрута.

7.2.1. Составляются они на голубой копии, полученной с административной или общегеографической карты м-ба 1:2,5 млн. с увеличением до нужного размера и догружаются по топографическим картам в увязке с общими контурами. Общегеографические элементы, имеющиеся на голубой копии, подрисовываются визуально по топографическим картам.

7.2.2. Пешеходные маршруты по тропам, лесным и таежным дорогам составляются по топографическим картам масштаба 1:200000 в пределах полосы шириной 4 - 5 км. Составление производится на голубой копии с топографической карты или на проекторе.

7.2.3. На картах-схемах указывается направление истинного меридиана.

7.2.4. На картах-схемах пешеходных маршрутов показываются отдельно стоящие объекты, имеющие значение ориентиров, например: дерево, дом, скала-останец и т.п. Более подробный показ водных объектов дополняется нанесением крупных прудов, стрелок направления течения рек, ключей и родников.

7.2.5. Населенные пункты городского типа показываются контуром. Крупные города - со схематическим отображением основной планировки. Мелкие города, поселки городского типа и дачные поселки - обобщенным контуром. Сельские населенные пункты изображаются обобщенным контуром с заливкой (шашкой), с отображением основного проезда и обобщением застройки. Нагрузка населенными пунктами вдоль маршрута дается полностью по основному картографическому материалу, а в стороне от маршрута - с небольшим отбором за счет исключения мелких сельских поселений.

В малообжитых пустынных районах показываются, при отсутствии других населенных пунктов, отдельные строения постоянного типа (дома, фермы, зимовья, летовки и т.п.). Отдельные строения, имеющие собственные названия, подписываются, а при отсутствии собственных названий даются пояснительные надписи в сокращенной форме.

7.2.6. На железных дорогах показываются все пассажирские станции и остановочные пункты.

7.2.7. Сеть автомобильных дорог дополняется дорогами местного значения, нанесением полевых и лесных дорог, а также троп в малообжитых территориях - горных районах, в пустынных и малонаселенных районах тайги и Севера.

7.2.8. Рельеф изображается горизонталями (можно с отмывкой) без указания шкалы сечения рельефа и подписей горизонталей. При отображении особенностей рельефа равнин и плато, не выражающихся горизонталями, но необходимых для правильной географической характеристики местности, применяются условные знаки оврагов и промоин, обрывов, утесов и курганов.

Особое внимание обращается на правильное изображение рельефа при составлении маршрутов по горным районам. Участки высокогорного рельефа изображаются горизонталями в сочетании с условными знаками скал и скалистых обрывов, осыпей, мест камнепадов и лавиноопасных мест. Глубоко врезанные узкие ущелья, не выражающиеся горизонталями, изображаются знаком промоин. На ледниках показываются горизонтали, ледяные обрывы и трещины.

7.2.9. На картах-схемах лыжных маршрутов показываются розы ветров для зимних месяцев, даты устойчивого снежного покрова.

7.2.10. С максимальной подробностью на карты-схемы пешеходных маршрутов наносятся туристские объекты. Показываются рекомендуемые места дневок и ночевок (биваки).

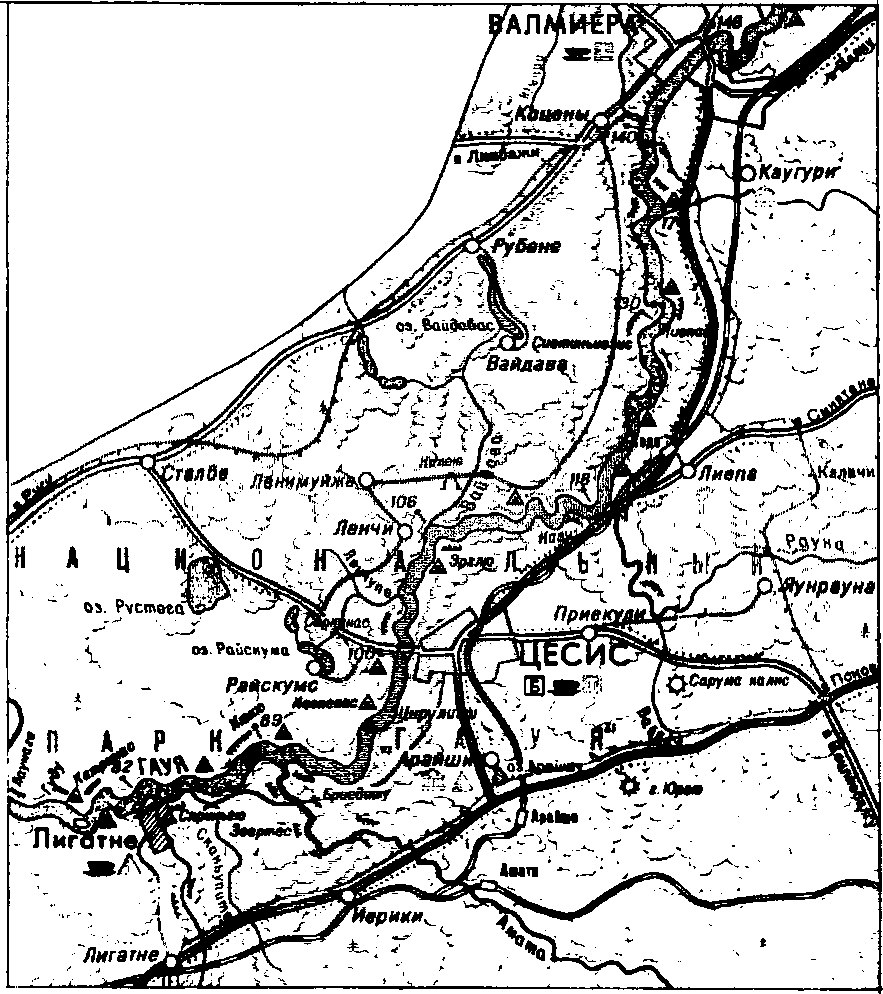

7.3.1. Первый вид - карты-схемы туристско-экскурсионных водных маршрутов для организованного путешествия на теплоходах по морям, рекам, каналам и водохранилищам. Эти водные путешествия охватывают большей частью маршруты значительной протяженности, поэтому карты-схемы таких маршрутов составляются в основном в масштабах 1:500000 - 1:1000000.

7.3.2. Реки или канал, по которым проходит основной маршрут, изображаются на карте-схеме в две линии шириной от 2 до 8 мм и показываются с большей подробностью, чем остальные водные объекты. Необходимая детализация в рисовке производится визуально по крупномасштабным материалам. При изображении реки разрешается искусственно увеличить ее ширину в процессе составления. В этом случае города и рабочие поселки, расположенные на обоих берегах реки, показываются двумя кварталами.

7.3.3. В руслах крупных рек, по которым проходит маршрут, показываются острова, крупные береговые отмели и мели, старицы. В сильно разветвленных дельтах больших рек также наносятся острова, протоки, рукава, выражающиеся в масштабе составляемой карты-схемы. Особое внимание обращается на четкое выделение основной водной артерии, на отбор и выделение рукавов в местах разветвления у островов и в дельте, по которым проходит маршрут.

7.3.4. Все наиболее крупные острова и протоки подписываются, а из остальных только те, которые упоминаются в тексте карты-схемы.

7.3.5. По основному речному маршруту показываются обрывистые (особенно скальные) участки берегов, скалы-останцы, утесы, песчаные берега. На водных маршрутах показываются плотины и шлюзы (одним условным знаком), все пристани, в том числе и пригородного сообщения, зеленые стоянки. Все указанные выше объекты наносятся по крупномасштабным картам без указания их характеристики.

7.3.6. Вторым видом являются карты-схемы парусно-гребных маршрутов для туристов-водников. На них показываются реки и озера наиболее популярные среди туристов-водников. Наибольшее внимание при составлении их обращается на показ водных объектов. Они составляются более подробно, чем на картах-схемах первого вида водных маршрутов.

7.3.7. Реки, по которым проходит маршрут и крупные реки этого района, показываются несколько преувеличенно расширенными, в две линии с сохранением крупных островов и рукавов. Важно отразить характер стока озер - сточные, проточные, бессточные. Для этого реки, дающие сток озерам или соединяющие озера, наносятся независимо от их длины.

7.3.8. Подробно показываются населенные пункты по берегам рек, по которым проходит маршрут. Показывается рельеф горизонталями и дополнительными значками - пески, осыпи, обрывы, утесы, скалы-останцы, чтобы отобразить характер речных долин и берегов. При составлении рельефа необходимо обеспечить полное согласование изображения рельефа и водных объектов.

7.3.9. Значками показываются дополнительные сведения, необходимые в путешествии туристу-воднику: подробнее показываются пороги и водопады, крупные мели и другие препятствия, места обхода препятствий берегом, волоки, урезы воды, места, удобные для ночлега, станции ОСВОД, все пункты туристской контрольно-спасательной службы. Помещаются карты-врезки труднопроходимых участков реки (порогов, перекатов и т.д.).

Для карт-схем велосипедных маршрутов рекомендуется употреблять масштабы мельче, чем для карт пешеходных маршрутов.

Географическая основа дается в соответствии с п. 8.2 настоящей инструкции.

7.4.1. Особое внимание при создании карт-схем велосипедных маршрутов уделяется показу дорог. Нитка основного маршрута должна быть выделена, между основными его пунктами обязательно указываются расстояния. Цветом условных знаков автомобильные дороги разделяются на дороги с твердым покрытием и грунтовые по атласам автомобильных дорог СССР и регионов и топографической карте.

7.4.2. Объекты туристского обслуживания и достопримечательности показываются в возможной для данного масштаба и необходимой велотуристам полнотой. На картах-схемах самодеятельных маршрутов следует показывать рекомендуемые места для ночлега и отдыха, пункты питания и медицинской помощи в сельской местности, трудные участки дорог, участки дорог и площадей с красивым обзором местности.

Предназначаются для организованных и самодеятельных туристов, совершающих путешествие на автомобилях, мотоциклах, мопедах. Карты-схемы составляются в средних масштабах на определенные маршруты.

7.5.1. На картах-схемах показывается полоса территории в 3 - 4 см по обе стороны от автомобильного маршрута. Комплектуются они отдельными участками в прямоугольных рамках. Вдоль основного маршрута дается наибольшая нагрузка всеми элементами содержания.

7.5.2. Особое внимание уделяется показу автомобильных дорог. Цветом условных знаков автомобильные дороги подразделяются на дороги с твердым покрытием и грунтовые. Материалом служат атласы автомобильных дорог страны и отдельных регионов. Дороги основного маршрута выделяются шириной условного знака. Остальные дороги даются в классификации и условных знаках, принятых для всех туристских карт. Расстояния между пунктами показываются или на самой карте-схеме или в таблице.

Номера и индексы автомобильных дорог общегеографического и республиканского значения даются на картах-схемах автомобильных маршрутов по атласам автомобильных дорог.

7.5.3. Кроме общепринятых объектов туристского содержания, желательно показывать рекомендованные места для ночлега и отдыха, участки дорог и площадки с красивым обзором местности.

7.5.4. Объекты обслуживания автотуристов на этих картах-схемах показываются более подробно, чем на других. Из числа станций технического обслуживания выделяются станции, работающие круглосуточно, а также специализированные автоцентры Волжского автомобильного завода и станции технического обслуживания Волжского автомобильного завода. Из числа автозаправочных станций выделяются станции, работающие круглосуточно. Показываются пункты обмена автомобильных шин, магазины по продаже запасных частей для автомобилей.

7.5.5. Элементы специального содержания, относящиеся к сфере обслуживания, показываются или на самой карте-схеме у населенных пунктов, или выносятся на боковые поля каждой страницы маршрута. Знаки достопримечательностей, представляющие интерес для туристов, показываются на самих картах-схемах у населенных пунктов с краткими пояснениями в тексте-легенде. Все знаки специального содержания наносятся преимущественно вдоль основного маршрута.

7.5.6. На картах-схемах автомобильных маршрутов помещаются схематические планы крупных городов, конечных пунктов маршрутов и схемы основных проездов через крупные города.

Туристские карты-схемы железнодорожных маршрутов включают в себя:

- среднемасштабные карты-схемы железнодорожных маршрутов,

- схематические планы городов или крупномасштабные карты достопримечательных мест, в которых поезд делает длительные остановки.

7.6.1. Карты-схемы железнодорожных маршрутов изображаются в виде полосы шириной 4 - 5 см. Маршруты разбиваются на отдельные участки. Началом и концом каждого участка принимаются остановочные пункты, в которых запланированы экскурсии.

7.6.2. После карты-схемы участка маршрута помещается карта (план) остановочного пункта (города) и относящийся к ней перечень достопримечательностей. Удобнее всего компоновать карты-схемы туристско-экскурсионных железнодорожных маршрутов в форме тетради. Внутреннее содержание ее лучше всего открывать общей картой всего маршрута. В качестве основы используется подходящая по масштабу карта этого района последних лет издания.

7.6.3. Особое внимание обращается на показ железных дорог. Толщиной условного знака выделяется основной маршрут. Показываются все железнодорожные станции. По основному маршруту указываются расстояния в километрах между отдельными пунктами (станциями).

На смешанных маршрутах в самых разнообразных комбинациях сочетается несколько способов (средств) передвижения туристов: на самолете, по железной дороге, по воде (на теплоходе, катере, лодке), на автобусе или автомобиле, на велосипеде, пешком, на лыжах, а также экскурсии по городам, достопримечательным и живописным местам и отдых на туристских базах. Карта-схема, предназначенная для туристов, совершающих путешествие по комбинированному маршруту, по размерам, компоновке и содержанию является комплексной. Каждая часть ее, отличающаяся способом передвижения, создается в соответствии с требованиями, которые предъявляются к данному типу маршрутных карт-схем. Как правило, выделяются пешеходные участки маршрута, которые показываются в крупном масштабе и составляются по редакционным указаниям на этот тип карт-схем.

Так как смешанные туристские маршруты очень различны и по протяженности и по количеству комбинаций способов передвижения, и по насыщенности туристскими объектами, то и содержание таких схем может быть разнообразным. Обязательно помещается общая карта маршрута, на которой изображается весь путь следования туристов. Участки маршрутов, преодолеваемые туристами самолетом или по железной дороге, достаточно показать только на общей карте.

Протяженность этих маршрутов невелика, так как походы совершаются во время еженедельного отдыха (1 - 2 дня) или праздничных дней (3 - 4 дня). Поэтому масштабы карт-схем крупные и составляются они с подробной географической нагрузкой, в полном соответствии с требованиями п. 2.3 и п. 7.2 настоящей инструкции.

8.1. Туристские карты сопровождаются текстом, который является неотъемлемой частью их. Он дает дополнительную информацию к карте. Текст должен быть кратким, написан литературным языком. Все помещаемые в нем сведения и факты должны соответствовать действительности и проверяются по достоверным материалам. Текст должен быть просмотрен, заверен и рекомендован к опубликованию местным советом по туризму.

8.2. Особый акцент должен быть сделан на современность, достижения и преобразования за годы Советской власти. В нем необходимо рассказать о местах, связанных с жизнью и деятельностью В.И. Ленина и других выдающихся людей нашей эпохи, о памятных местах классовой борьбы и революционного движения, героях и местах сражений гражданской и Великой Отечественной войн.

8.3. Памятники В.И. Ленину и советским государственным деятелям выделяются отдельным абзацем.

8.4. Говоря о современности, надо включать в текст краткие сведения об экономике района или города, о создании общеизвестных крупных промышленных предприятий, электростанций, о колхозах-миллионерах и т.п., о которых много пишется в центральных газетах и журналах. Разрешается в тексте помещать сведения, представляющие интерес для туристов, опубликованные в открытой печати.

8.5. Даты жизни замечательных людей даются в круглых скобках после фамилии, при этом слово "года" не ставится ни в полной, ни в сокращенной форме. Указываются они только один раз в тексте о месте рождения или смерти. Исключение может быть сделано для текста тематических карт, где эти даты дают дополнительные сведения о времени, в которое происходили события.

8.6. При показе архитектурных памятников старины, особенно культовых, из числа охраняемых государством, дается его название, время постройки и одна - две фразы, указывающие на его отличительную ценность. Усадьбы называются в подавляющем большинстве собственным названием. Для памятников архитектуры, в названиях которых принято указывать фамилию владельца, необходимо писать бывший (сокращенно быв.). Не следует помещать в тексте излишние сведения по истории. Не дается рекламный текст и большие тексты всевозможных справочных сведений. Например: приглашения, хронология важнейших событий, списки телефонов и т.п.

8.7. Рекомендуется помещать адреса местных советов по туризму и экскурсиям и экскурсионных учреждений. Обязательно указываются адреса и номера телефонов контрольно-спасательной службы.

8.8. К любой карте желательно помещать текст-обращение к туристам об охране природы, памятников истории и культуры: бережном отношении к объектам живой и неживой природы, памятникам архитектуры, природным богатствам, охране водоемов от загрязнения, лесов от пожаров и т.п. Имея в виду необходимость пропаганды среди туристов целей создания и задач заповедников и заказников, надо в тексте к картам разъяснять их значение и сообщать правила пребывания на их территории.

В тексте не даются малозначительные факты и излишние подробности, лирические отступления, цитаты и стихотворения. Последние может содержать текст карт литературной тематики.

8.9. Текст к обзорным туристским картам состоит из двух частей:

8.9.1. Вступительный текст, включающий краткие сведения по географии, экономике и истории района туризма. Необходимо отметить коренные изменения, происходящие в облике и жизни района за годы Советской власти, показать достижения трудящихся и их вклад в общее дело строительства коммунистического общества. Подробно описываются туристские возможности изображаемого на карте района.

8.9.2. Текстовая легенда, содержащая лаконичное описание достопримечательностей, показанных на карте. Вначале дается краткое описание столицы или административного центра, затем в алфавитном порядке описываются другие населенные пункты. Текст о крупных городах и туристских центрах начинается с описания его современного значения и вида. Порядок описания достопримечательностей во всех пунктах дается в соответствии с приведенным в п. 5.4 настоящей Инструкции.

8.10. Некоторые знаки в текстовой легенде можно не пояснять. Например, памятники, связанные с событиями Великой Отечественной войны 1941 - 1945 гг., или санатории - достаточно пояснения условного знака в легенде.

8.11. Несколько иной характер должен быть у текста для маршрутных карт-схем. В нем даются сначала краткие сведения о территории, по которой проходит маршрут, а основная часть текста посвящена лаконичному перечню достопримечательностей, встречающихся на пути следования туристов, причем не в повествовательной форме, а по отдельным пунктам маршрута.

При описании маршрутов указываются пути подъезда к начальной его точке и отъезда с конечной, сведения о характере, протяженности, примерной продолжительности, сезонности.

Текст сопровождается полезными советами туристам, указаниями о трудных участках пути и опасностях, особенно в горных районах, а также о мерах предосторожности и строгом соблюдении "Правил организации и проведения самодеятельных туристских походов и путешествий на территории СССР". На картах-схемах пешеходных маршрутов помещается обращение о необходимости регистрации путешествий выше II категории сложности, а в горной местности и I категории сложности. Регистрация проводится в пунктах туристской контрольно-спасательной службы.

8.12. Текст к картам-схемам водных маршрутов начинается с общей географической и туристской характеристики водной магистрали, по которой проходит маршрут. Далее основная часть текста посвящается лаконичному описанию достопримечательностей населенных пунктов и природных объектов наиболее интересных для туристов-водников.

В тексте следует помещать рекомендации по безопасности движения самодеятельных туристов, описания опасностей и препятствий в пути, во время плавания и способы их преодоления.

8.13. Текст к автомобильным и велосипедным маршрутам должен содержать общие сведения о территории, по которой проходит данный маршрут, а также описание самого маршрута с перечнем достопримечательностей, которые встречаются на основном маршруте или находятся в небольшом отдалении от него.

Текст может быть дополнен практическими советами автомототуристам и рекомендациями в связи с особенностями данного маршрута или отдельных его участков, о прохождении наиболее сложных участков пути.

8.14. Текст для карт-схем железнодорожных маршрутов должен содержать сведения об общей протяженности маршрута, о распределении времени, отведенного для путешествия по нему и включать краткий текст о самом путешествии в туристском поезде, о наиболее интересных событиях и достижениях в области экономики, культуры, а также достопримечательностях посещаемой территории.

Текст об остановочных пунктах (обычно это крупные города) не должен повторять сведения, помещенные в развернутой легенде к плану этого пункта.

9.1. Транскрипция всех географических названий на туристских картах дается по основному картографическому материалу с проверкой по дежурным документам. Транскрипция названий городов, поселков городского типа и центров районов проверяется по дежурному справочнику "СССР. Административно-территориальное деление союзных республик", а сельских населенных пунктов - по местным справочникам административного деления. В случае отсутствия справочника - по административной карте последнего издания.

В некоторых сомнительных случаях (при значительных расхождениях транскрипции на разных материалах и ее справочником, при замечаниях с места и других спорных моментах) правильная транскрипция отдельных названий устанавливается Отделом географических названий ЦНИИГАиК.

9.2. Размещение надписей на туристских картах дается в полном соответствии с общими правилами, принятыми в картографии. Надписи географических названий должны располагаться на местах, наименее загруженных контурами, но принадлежность их к определенному объекту должна быть совершенно ясной. Подавляющее большинство надписей размещается горизонтально. Надписи значительных по протяженности физико-географических объектов размещаются вразрядку по прямым или плавным линиям в направлении наибольшей протяженности объекта.

Все географические названия пишутся на картах полностью, за исключением некоторых часто встречающихся в названиях определений (например: Большой, Верхний, Северный и т.д.), которые даются в сокращенной форме. Все пояснительные надписи пишутся в стандартном сокращении. Названия туристских баз, альпинистских лагерей, санаториев, домов отдыха, туристских приютов и другие подобные названия на картах кавычками не выделяются.

10.1. Туристские карты подготавливаются к изданию различными способами: вычерчиванием на прозрачных пластиках, гравированием на пластиках, в отдельных случаях - вычерчиванием на ватмане. Несложные по содержанию оригиналы, создаваемые по однородным материалам, изготавливаются способом одновременного составления и гравирования (вычерчивания) на пластиках. Выбранный редактором для данной карты способ изготовления издательских оригиналов записывается в общей технологии. Вопрос о количестве издательских оригиналов, необходимых макетах решается редактором для каждой карты и зависит от ее особенностей. Надписи и значки отдельных условных знаков оформляются фотонабором. Издательские оригиналы туристских карт изготавливаются в масштабе издания в условных значках, утвержденных для всей серии этих карт.

10.2. В зависимости от масштаба карты и ее содержания, размеры тех или иных условных знаков и шрифтов могут изменяться в незначительных пределах, насколько это окажется необходимым для лучшей читаемости карты, улучшения ее внешнего вида и для выделения отдельных элементов ее содержания. В этих случаях размеры условных обозначений для изготовления издательского оригинала данной карты указываются в легенде или на полях составительского оригинала. При необходимости изображения на карте объектов, условные знаки для которых в Приложении N 2 не предусмотрены, могут быть введены дополнительные условные знаки с обязательным пояснением их в легенде.

10.3. Издательские оригиналы должны удовлетворять техническим требованиям, обеспечивающим изготовление высококачественных оригинальных позитивов, печати тиража с наименьшими затратами сил и средств.

10.4. После изготовления издательских оригиналов и их корректуры печатается штриховая проба, оттиски для красочных оригиналов и макетов, а также оттиск (совмещенный "лицо" с "оборотом") для макета фальцовки. Печать штриховой пробы производится числом красок, равным количеству издательских оригиналов, цветами, предлагаемыми в издании.

10.5. В дополнение к издательским оригиналам изготавливаются на оттисках красочные оригиналы, макеты фальцовки (с наклеенными отпечатками фотографий), макеты расчленения (при вычерчивании издательских оригиналов), а для карт, подготавливаемых к изданию с гипсометрической раскраской - макеты фоновой окраски карт.

10.6. Туристские карты издаются в четыре, шесть, а иногда, в виде исключения, в восемь красок (например, карты с гипсометрической раскраской при большом количестве ступеней высот).

10.7. Красочный оригинал должен давать представление о том, какой вид будет иметь карта в тираже и служить руководством техническому редактору при составлении технологического плана издания и печати красочной пробы. При подготовке красочного оригинала следует строго учитывать число красок для печати данной карты и возможность точного воспроизведения в печати тонов красок, в которых выполнен оригинал.

10.8. Работы по подготовке карт к изданию заканчиваются печатью красочной пробы, просмотром и утверждением ее и исправлением позитивов по всем замечаниям сводного оттиска.

11.1. В зависимости от количества и характера исправлений возможны следующие технологии переиздания туристских карт:

- с исправлением на имеющихся позитивах,

- с изготовлением нового позитива черного текста и исправлением остальных замечаний на имеющихся позитивах,

- с исправлением имеющихся издательских оригиналов и изготовлением новой красочной пробы (т.е. всех новых позитивов).

Включение переиздаваемых карт в план работы предприятия производится ГУГК с указанием вида переиздания.

При всех технологиях переиздания обязательно исправляются все замеченные ошибки и опечатки, в том числе по письмам читателей.

11.2. При переиздании с исправлением на имеющихся позитивах туристские карты, изданные в предыдущем году, могут переиздаваться без согласования с местными советами по туризму и экскурсиям и ТИГГН по отдельным разрешениям ГУГК. На все остальные карты последние тиражные оттиски их, с замечаниями для переиздания, посылаются в местные советы по туризму и экскурсиям (2 экз.) и ТИГГН (3 экз.) на дополнительное согласование.

При таком переиздании редактор вносит минимальное количество замечаний по исправлению самых существенных изменений, происшедших с момента печати последнего тиража: показываются новые крупные водохранилища, наносятся новые города, железные и общегосударственные автомобильные дороги, вносятся все изменения в политико-административном устройстве, исправляются названия переименованных крупных населенных пунктов и самые существенные изменения по объектам туристского обслуживания, вносятся минимальные исправления по тексту. Условные знаки и фотографии при таком переиздании не меняются.

Все замечания разносятся на три экземпляра карты. На одном экземпляре - для картфабрики, составитель вносит замечания по исправлению контуров точно тушью красного цвета. Для названий указывается место их расположения.

11.3. При большом количестве исправлений по тексту карта переиздается с изготовлением нового позитива черного текста. При таком переиздании дополнительно отрабатывается новый текст и утверждается в контрольной редакции. После этого делается перенабор текста, расклейка его на имеющиеся издательские оригиналы и изготавливается новый позитив текста. При значительных изменениях транскрипции названий населенных пунктов, они могут быть исправлены на издательских оригиналах, и тогда делается новый позитив черной краски всей карты и с него - оттиски для просмотра и утверждения.

Все замечания по остальным краскам исправляются на имеющихся позитивах. Они разносятся на три оттиска карты предыдущего издания и вместе с оттисками с нового позитива представляются на утверждение в контрольную редакцию.

11.4. При большом количестве замечаний при переиздании производится их исправление на имеющихся издательских оригиналах как по контурам, так и по надписям. При этом необходимо учитывать замечания, которые были даны на красочную пробу и при последующем переиздании на позитивах.

После окончания работ по исправлению издательских оригиналов готовится новая штриховая проба. Макеты исправляются или делаются заново (в зависимости от количества и характера замечаний).

Если при подготовке к такому переизданию туристская карта предварительно посылалась в ТИГГН и Совет по туризму и экскурсиям, то штриховая проба этой карты на согласование не посылается.

При таком переиздании можно исправлять отдельные условные знаки и заменять некоторые фотографии на новые. При необходимости может быть сделана новая обложка.

11.5. О любом переиздании каждой карты и всех использованных при этом материалах производится запись в формуляр карты.

В выходных данных год составления не меняется, а добавляется "Исправлена в 198_ г."

12.1. Макеты компоновки просматриваются ст. редактором и утверждаются главным редактором ПКО "Картография", старшим редактором НРКП или картцеха фабрики.

12.2. После утверждения макетов компоновки разрабатываются редакционные указания по составлению, которые со всеми необходимыми материалами (приложениями) просматриваются и утверждаются старшим редактором отдела ПКО "Картография", НРКП или картцеха фабрики.

12.3. Красочный эскиз обложки рассматривается и утверждается контрольной редакцией.

12.4. Штриховая проба в соответствии с установленным порядком рассылается для рассмотрения и согласования в двух экземплярах в местные советы по туризму и экскурсиям и в трех - в ТИГГН. На один из экземпляров штриховой пробы, посылаемых в указанные организации, наклеиваются черно-белые отпечатки фотографий, которые будут иллюстрировать карту.

12.5. Красочные оригиналы, изготовленные на оттисках штриховой пробы, и штриховые пробы рассматриваются и утверждаются контрольной редакцией для дальнейшего производства. В контрольную редакцию представляются: 1 экземпляр штриховой пробы, красочные оригиналы и все утверждения.

12.6. Догрузка туристских карт после их утверждения и согласования с упомянутыми организациями запрещается.

12.7. Красочные пробы карт с замечаниями фабрики (ПКО), а также согласованные штриховые пробы с ТИГГН, Советами по туризму, с контрольной редакцией представляются в Контрольную редакцию. На красочных пробах, где есть планы городов, указывается номер письма ТИГГН и дата. Красочная проба утверждается ГУГК и контрольной редакцией, которая оформляет разрешение на печать в Главлите.

12.8. При проверке и приемке готовой продукции на различных этапах создания туристских карт обращается внимание на тщательность отбора и полноту содержания, соблюдение условных знаков, наглядность, выразительность и красоту оформления в соответствии с требованиями настоящей Инструкции и Стандартов предприятия по контролю качества и приемке картографических работ.

12.9. На протяжении всего этапа создания карты ведется формуляр, в котором отражается весь ход работы по составлению и подготовке карты к изданию. Полнота записей в формуляре должна быть исчерпывающей, заполнение его своевременным. Формуляр подписывается исполнителем, корректором, редактором, старшим редактором.

1. Карта СССР. 1:2500000. - М.: ГУГК, 1976. - 16 л.

2. Справочные административные и складные общегеографические карты республик, краев и областей, изд. ГУГК.

3. Физические учебные карты республик, краев и областей с элементами краеведения, изд. ГУГК.

4. Топографические карты масштаба 1:1000000 и крупнее.

5. Атласы автомобильных дорог СССР, изд. ГУГК.

6. Туристские карты, изд. ГУГК.

7. Атлас железных дорог СССР. - М.: ГУГК, 1984 - 188 с.

8. Научно-справочные атласы и учебно-краеведческие атласы республик, краев и областей, изд. ГУГК.

9. Дежурные картографические документы ОСКС ПКО "Картография": оригиналы топографической карты масштаба 1:1 млн. на территорию СССР, оригиналы карты СССР масштаба 1:2,5 млн., справочник "СССР. Административно-территориальное деление союзных республик, краев и областей", справочник с численностью населения городов и поселков городского типа, схема водных путей сообщения СССР, каталог заповедников, список "Порты мира", "Речные порты СССР". На картфабриках - по территориям, закрепленным за ними.

10. Тарифное руководство N 4 "Алфавитный список железнодорожных станций". - М.: "Транспорт", 1975 г.

11. Железнодорожные станции СССР (справочник).

12. Внутренние водные пути РСФСР. Альбом. - М.: Мин. речного флота, 1978 г.

13. Схема водных путей сообщения СССР. - М.: Мин. речного флота, 1978 г.

14. Тарифные руководства Р-4 "Тарифные расстояния речных пароходств" различных бассейнов с дополнениями "Сборник правил перевозок и тарифов речного транспорта", изд. "Транспорт".

15. Расписание движения пассажирских судов по маршрутам, изд. пароходств и бассейновых управлений.

16. Список государственных заповедников СССР. Справочное пособие ОСКС ПКО "Картография".

17. Алфавитный список предприятий связи СССР. - М.: "Связь", 1977 - 1979. - 4 т.

18. Список телефонов центрального, республиканских, краевых, областных советов по туризму и экскурсиям и подведомственных центральному совету организаций. Материал Центрального Совета по туризму (ЦС).

19. Перечень и характеристика собственных туристских учреждений (обновляется 1 раз в год). Материал ЦС по туризму.

20. Список адресов и телефонов туристских баз, гостиниц и кемпингов (по состоянию на начало года). Материалы ЦС по туризму.

21. Список экскурсионных учреждений (по состоянию на начало года). Материал ЦС по туризму.

22. Туристские учреждения профсоюзов. Базы, гостиницы, кемпинги. Справочник. - М.: Профиздат, 1983.

23. Ежегодник "Туристские маршруты", М., Профиздат.

24. БСЭ и другие энциклопедические издания.

25. Список государственных музеев СССР. - М.: Мин. культуры СССР, 1981 г.

26. Здравницы профсоюзов СССР. - М.: Профиздат.

27. Курорты. Энциклопедический словарь. - М.: БСЭ, 1983.

28. Временная инструкция по оформлению выходных сведений на картографической продукции. - М.: ГУГК, 1979 г.

Используются материалы только последних лет издания.

--------------------------------

<*> После зачистки с трех сторон по 0,5 см.

<**> При необходимости обложка может печататься отдельно.

Примечания, помещаемые на картах:

1. Черным цветом показаны звери, птицы и рыбы, разрешенные к отстрелу и для лова, синим - звери, добываемые по лицензиям.

2. Запрещено всякое рыболовство в течение года в реке ____________.

3. Горностай распространен повсеместно.
