МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЧАСТИ СОЕДИНИТЕЛЬНЫЕ СТАЛЬНЫЕ С ЦИЛИНДРИЧЕСКОЙ
РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ P = 1,6 МПа.
НИППЕЛИ
ОСНОВНЫЕ РАЗМЕРЫ
Pipe steel connections with cylindrical thread
for pipelines P = 1,6 MPa. Nipples. Basic dimensions
ГОСТ 8967-75
Группа В62
МКС 23.040.40
Взамен
ГОСТ 8967-59
Постановлением Государственного комитета стандартов Совета Министров СССР от 29.12.75 N 4062 дата введения установлена
1 января 1977 года
Ограничение срока действия снято Постановлением Госстандарта СССР от 30.10.91 N 1680
Переиздание. Сентябрь 2010 г.
1. Настоящий стандарт распространяется на стальные ниппели с цинковым покрытием и без покрытия с цилиндрической резьбой, служащие для соединения водогазопроводных труб, с применением уплотнителя, в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.) при температуре проводимой среды не выше 175 °C и давлении P = 1,6 МПа.

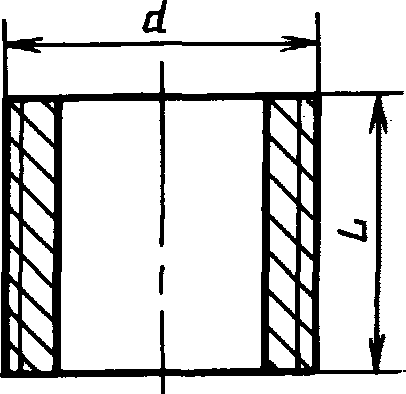

2. Основные размеры ниппелей должны соответствовать указанным на чертеже и в таблице.
Условный проход Dу, мм
Резьба d
Длина L, мм
Масса без покрытия, кг
8
1/4" трубы
18
0,008
10
3/8" трубы
20
0,012
15
1/2" трубы
24
0,021
20
3/4" трубы
27
0,031
25
1" трубы
30
0,052
32
11/4" трубы
34
0,075
40
11/2" трубы
38
0,109
50
2" трубы
42
0,148
(65)
21/4" трубы
47
0,234
(80)
3" трубы
52
0,316
100
4" трубы
79
0,614
Примечание. Ниппели с Dу, указанными в скобках, изготавливаются по требованию потребителя.
Примеры условных обозначений
Ниппеля без покрытия с Dу = 50 мм:
Ниппель 50 ГОСТ 8967-75
То же, с цинковым покрытием:
Ниппель 50 - Ц ГОСТ 8967-75
3. Ниппели изготавливают в соответствии с требованиями ГОСТ 8965-75 из труб по ГОСТ 3262-75 и ГОСТ 10707-80.
