МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
МУФТЫ ПЕРЕХОДНЫЕ
ОСНОВНЫЕ РАЗМЕРЫ
Dictile iron fittings with parallel thread for pipelines.
Transition sockets. Basic dimensions
ГОСТ 8957-75
Список изменяющих документов (в ред. Изменения N 1, утв. в сентябре 1980 г., Изменения N 2, утв. в марте 1983 г.) |
МКС 23.040.60
Взамен
ГОСТ 8957-59
Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 N 2901 дата введения установлена
1 января 1977 года
Ограничение срока действия снято по протоколу N 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)
Издание (сентябрь 2010 г.) с Изменениями N 1, 2, утвержденными в сентябре 1980 г. и марте 1983 г. (ИУС 11-80, 7-83).
Стандарт полностью соответствует СТ СЭВ 3303-81.

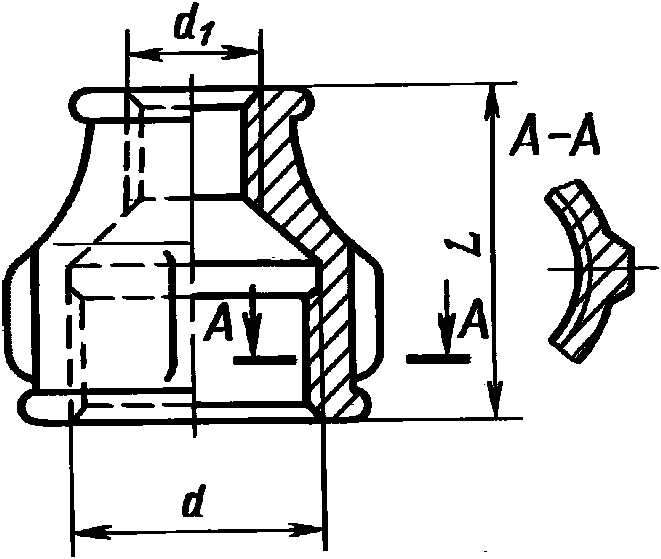

Примечание. Чертеж не определяет конструкцию муфты.
Размеры в мм
Резьба | L | Число ребер | Масса без покрытия, кг, не более <*> | |||
d | d1 | Вариант по ГОСТ 8944-75 | ||||
1 | 2 | |||||
10 x 8 | G 3/8 - B | G 1/4 - B | 30 | 2 | 0,040 | 0,041 |
15 x 8 | G 1/2 - B | G 1/4 - B | 36 | 2 | 0,061 | 0,065 |
15 x 10 | G 1/2 - B | G 3/8 - B | 36 | 2 | 0,064 | 0,068 |
20 x 8 | G 3/8 - B | G 1/4 - B | 39 | 2 | 0,081 | 0,084 |
20 x 10 | G 3/4 - B | G 3/8 - B | 39 | 2 | 0,086 | 0,091 |
20 x 15 | G 3/4 - B | G 1/2 - B | 39 | 2 | 0,095 | 0,105 |
25 x 10 | G 1 - B | G 3/8 - B | 45 | 4 | 0,122 | 0,129 |
25 x 15 | G 1 - B | G 1/2 - B | 45 | 4 | 0,134 | 0,144 |
25 x 20 | G 1 - B | G 3/4 - B | 45 | 4 | 0,147 | 0,155 |
32 x 10 | G 1 1/4 - B | G 3/8 - B | 50 | 4 | 0,176 | 0,186 |
32 x 15 | G 1 1/4 - B | G 1/2 - B | 50 | 4 | 0,185 | 0,200 |
32 x 20 | G 1 1/4 - B | G 3/4 - B | 50 | 4 | 0,209 | 0,218 |
32 x 25 | G 1 1/4 - B | G 1 - B | 50 | 4 | 0,218 | 0,234 |
40 x 15 | G 1 1/2 - B | G 1/2 - B | 55 | 4 | 0,243 | 0,262 |
40 x 20 | G 1 1/2 - B | G 3/4 - B | 55 | 4 | 0,258 | 0,276 |
40 x 25 | G 1 1/2 - B | G 1 - B | 55 | 4 | 0,280 | 0,298 |
40 x 32 | G 1 1/2 - B | G 1 1/4 - B | 55 | 4 | 0,325 | 0,324 |
50 x 15 | G 2 - B | G 1/2 - B | 65 | 6 | 0,402 | 0,422 |
50 x 20 | G 2 - B | G 3/4 - B | 65 | 6 | 0,411 | 0,428 |
50 x 25 | G 2 - B | G 1 - B | 65 | 6 | 0,416 | 0,446 |
50 x 32 | G 2 - B | G 1 1/4 - B | 65 | 6 | 0,447 | 0,476 |
50 x 40 | G 2 - B | G 1 1/2 - B | 65 | 6 | 0,473 | 0,500 |
(65 x 32) | G 2 1/2 - B | G 1 1/4 - B | 74 | 6 | 0,656 | 0,580 |
(65 x 40) | G 2 1/2 - B | G 1 1/2 - B | 74 | 6 | 0,679 | 0,600 |
(65 x 50) | G 2 1/2 - B | G 2 - B | 74 | 6 | 0,740 | 0,650 |
(80 x 40) | G 3 - B | G 1 1/2 - B | 80 | 6 | 0,844 | 0,750 |
(80 x 50) | G 3 - B | G 2 - B | 80 | 6 | 0,903 | 0,800 |
(80 x 65) | G 3 - B | G 2 1/2 - B | 80 | 6 | 0,970 | 0,855 |
(100 x 50) | G 4 - B | G 2 - B | 94 | 6 | 1,572 | 1,365 |
(100 x 65) | G 4 - B | G 2 1/2 - B | 94 | 6 | 1,677 | 1,440 |
(100 x 80) | G 4 - B | G 3 - B | 94 | 6 | 1,778 | 1,530 |
--------------------------------
Примечания:
1. Муфты с Dу, указанными в таблице в скобках, применять не рекомендуется.
2. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.
Примеры условных обозначений
Переходной муфты без покрытия с Dу 32 мм на
25 мм:
25 мм:Муфта 32 x 25 ГОСТ 8957-75
То же, с цинковым покрытием:
Муфта Ц-32 x 25 ГОСТ 8957-75
(Измененная редакция, Изм. N 1, 2).
2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.
