Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 14 ноября 1975 г. N 2901
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
КРЕСТЫ С ДВУМЯ ПЕРЕХОДАМИ
ОСНОВНЫЕ РАЗМЕРЫ
Ductile iron fittings with parallel thread for pipelines.
Four-way junction pieces with two passages.
Basic dimensions
ГОСТ 8953-75
Список изменяющих документов
(в ред. Изменения N 1, утв. в сентябре 1980 г.)
Группа В61
МКС 23.040.60
Взамен ГОСТ 8953-59
Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 N 2901 дата введения установлена
1 января 1977 года
Ограничение срока действия снято по протоколу N 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)
Издание (сентябрь 2010 г.) с Изменением N 1, утвержденным в сентябре 1980 г. (ИУС 11-80).

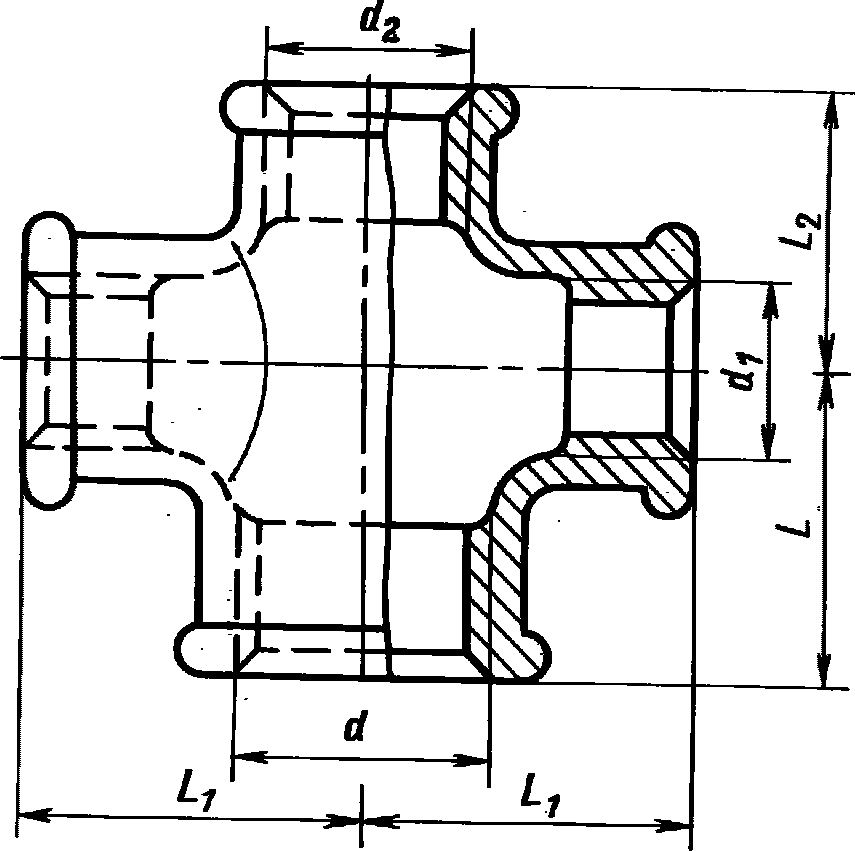

1. Основные размеры крестов должны соответствовать указанным на чертеже и в таблице.
Примечание. Чертеж не определяет конструкцию креста.
Размеры в мм
Условный проход
Резьба
L
L1
L2
Масса без покрытия, кг, не более <*>
d
d1
d2
Вариант по ГОСТ 8944-75
1
2
20 x 15 x 15
G 3/4 - B
G 1/2 - B
G 1/2 - B
30
31
28
0,200
0,180
20 x 20 x 15
G 3/4 - B
G 3/4 - B
G 1/2 - B
33
33
31
0,264
0,217
25 x 15 x 20
G 1 - B
G 1/2 - B
G 3/4 - B
32
34
30
0,252
0,230
25 x 20 x 20
G 1 - B
G 3/4 - B
G 3/4 - B
35
36
33
0,316
0,268
32 x 20 x 25
G 1 1/4 - B
G 3/4 - B
G 1 - B
36
41
35
0,396
0,342
--------------------------------
<*> Для справок.
Примечание. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.
Примеры условных обозначений
Креста с двумя переходами без покрытия с Dу 25 мм на 15 мм и 20 мм:
Крест 25 x 15 x 20 ГОСТ 8953-75
То же, с цинковым покрытием:
Крест Ц-25 x 15 x 20 ГОСТ 8953-75
(Измененная редакция, Изм. N 1).
2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.
