Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 14 ноября 1975 г. N 2901
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
ТРОЙНИКИ ПЕРЕХОДНЫЕ
ОСНОВНЫЕ РАЗМЕРЫ
Ductile iron and steel fittings with parallel thread
for pipelines. Transition tees. Basic dimensions
ГОСТ 8949-75
Список изменяющих документов (в ред. Изменения N 1, утв. в сентябре 1980 г., Изменения N 2, утв. в марте 1983 г.) |
МКС 23.040.60
Взамен
ГОСТ 8949-59
Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 N 2901 дата введения установлена
1 января 1977 года
Ограничение срока действия снято по протоколу N 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)
Издание (сентябрь 2010 г.) с Изменениями N 1, 2, утвержденными в сентябре 1980 г., марте 1983 г. (ИУС 11-80, 7-83).

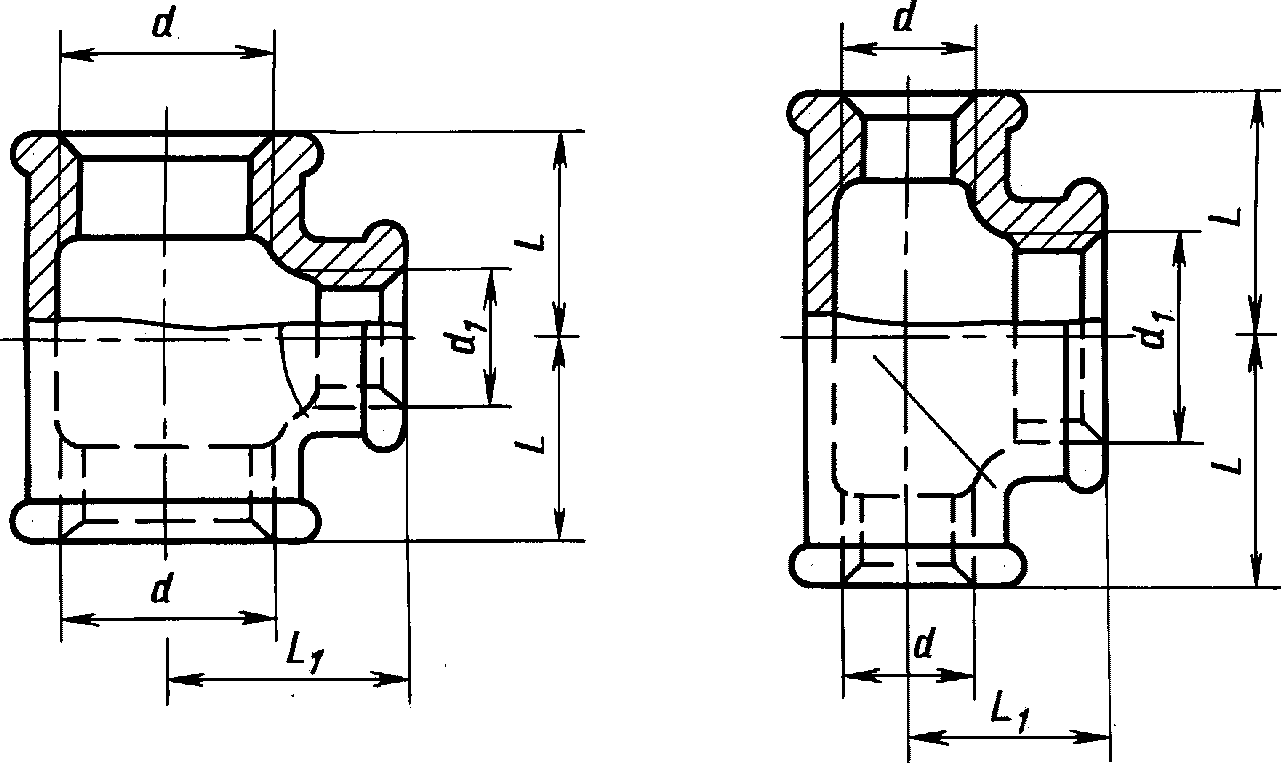

1. Основные размеры тройников должны соответствовать указанным на чертеже и в таблице.
Стандарт полностью соответствует СТ СЭВ 3300-81.
Примечание. Чертеж не определяет конструкцию тройников.
Размеры в мм
Резьба | L | L1 | Масса без покрытия, кг, не более <*> | |||
d | d1 | Вариант по ГОСТ 8944-75 | ||||
1 | 2 | |||||
10 x 8 | G 3/8 - B | G 1/4 - B | 23 | 23 | 0,103 | 0,101 |
15 x 8 | G 1/2 - B | G 1/4 - B | 24 | 24 | 0,115 | 0,111 |
15 x 10 | G 1/2 - B | G 3/8 - B | 26 | 26 | 0,119 | 0,115 |
15 x 20 | G 1/2 - B | G 3/4 - B | 31 | 30 | 0,163 | 0,158 |
15 x 25 | G 1/2 - B | G 1 - B | 34 | 32 | 0,199 | 0,193 |
20 x 8 | G 3/4 - B | G 1/4 - B | 26 | 27 | 0,152 | 0,148 |
20 x 10 | G 3/4 - B | G 3/8 - B | 28 | 28 | 0,168 | 0,160 |
20 x 15 | G 3/4 - B | G 1/2 - B | 30 | 31 | 0,183 | 0,178 |
20 x 25 | G 3/4 - B | G 1 - B | 36 | 35 | 0,198 | 0,193 |
20 x 32 | G 3/4 - B | G 1 1/4 - B | 41 | 36 | 0,206 | 0,202 |
25 x 8 | G 1 - B | G 1/4 - B | 28 | 31 | 0,228 | 0,219 |
25 x 10 | G 1 - B | G 3/8 - B | 30 | 32 | 0,235 | 0,227 |
25 x 15 | G 1 - B | G 1/2 - B | 32 | 34 | 0,255 | 0,246 |
25 x 20 | G 1 - B | G 3/4 - B | 35 | 36 | 0,285 | 0,277 |
25 x 32 | G 1 - B | G 1 1/4 - B | 42 | 40 | 0,304 | 0,315 |
25 x 40 | G 1 1/4 - B | G 1 1/2 - B | 46 | 42 | 0,315 | 0,308 |
32 x 10 | G 1 1/4 - B | G 3/8 - B | 32 | 36 | 0,342 | 0,334 |
32 x 15 | G 1 1/4 - B | G 1/2 - B | 34 | 38 | 0,352 | 0,340 |
32 x 20 | G 1 1/4 - B | G 3/4 - B | 36 | 41 | 0,382 | 0,370 |
32 x 25 | G 1 1/4 - B | G 1 - B | 40 | 42 | 0,430 | 0,418 |
32 x 40 | G 1 1/4 - B | G 1 1/2 - B | 40 | 46 | 0,434 | 0,424 |
32 x 50 | G 1 1/4 - B | G 2 - B | 54 | 48 | 0,444 | 0,429 |
40 x 15 | G 1 1/2 - B | G 1/2 - B | 36 | 42 | 0,459 | 0,442 |
40 x 20 | G 1 1/2 - B | G 3/4 - B | 38 | 44 | 0,494 | 0,474 |
40 x 25 | G 1 1/2 - B | G 1 - B | 42 | 46 | 0,552 | 0,531 |
40 x 32 | G 1 1/2 - B | G 1 1/4 - B | 46 | 48 | 0,616 | 0,557 |
40 x 50 | G 1 1/2 - B | G 2 - B | 55 | 52 | 0,650 | 0,628 |
50 x 15 | G 2 - B | G 1/2 - B | 38 | 48 | 0,672 | 0,646 |
50 x 20 | G 2 - B | G 3/4 - B | 40 | 50 | 0,714 | 0,685 |
50 x 25 | G 2 - B | G 1 - B | 44 | 52 | 0,788 | 0,752 |
50 x 32 | G 2 - B | G 1 1/4 - B | 48 | 54 | 0,867 | 0,832 |
50 x 40 | G 2 - B | G 1 1/2 - B | 52 | 55 | 0,940 | 0,914 |
65 x 25 | G 2 1/2 - B | G 1 - B | 47 | 60 | 0,091 | 0,080 |
(65 x 32) | G 2 1/2 - B | G 1 1/4 - B | 52 | 62 | 1,124 | 1,085 |
(65 x 40) | G 2 1/2 - B | G 1 1/2 - B | 55 | 63 | 1,192 | 1,160 |
(65 x 50) | G 2 1/2 - B | G 2 - B | 61 | 66 | 1,345 | 1,330 |
80 x 25 | G 3 - B | G 1 - B | 51 | 67 | 1,375 | 1,369 |
80 x 32 | G 3 - B | G 1 1/4 - B | 55 | 70 | 1,390 | 1,368 |
(80 x 40) | G 3 - B | G 1 1/2 - B | 58 | 71 | 1,484 | 1,450 |
(80 x 50) | G 3 - B | G 2 - B | 64 | 73 | 1,646 | 1,630 |
(80 x 65) | G 3 - B | G 2 1/2 - B | 72 | 76 | 1,860 | 1,840 |
(100 x 50) | G 4 - B | G 2 - B | 70 | 86 | 2,826 | 2,765 |
(100 x 65) | G 4 - B | G 2 1/2 - B | 78 | 89 | 3,150 | 3,040 |
(100 x 80) | G 4 - B | G 3 - B | 84 | 92 | 3,421 | 3,290 |
--------------------------------
Примечания:
1. Тройники с Dу, указанными в таблице в скобках, применять не рекомендуется.
2. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.
Примеры условных обозначений
Переходного тройника без покрытия с Dу 40 мм на
32 мм:
32 мм:Тройник 40 x 32 ГОСТ 8949-75
То же, с цинковым покрытием:
Тройник Ц-40 x 32 ГОСТ 8949-75
(Измененная редакция, Изм. N 1, 2).
2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.
