ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ПОДОКОННЫЕ ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Reinforced concrete window boards for production buildings.
Design and dimensions
ГОСТ 8484-82
ОКП 58 9420
Взамен ГОСТ 8484-71,
кроме типов и основных
размеров плит
Дата введения
1 июля 1983 года
Разработан Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.
Исполнители: Ц.Б. Абрамович (руководитель темы); Г.М. Смилянский, канд. техн. наук; В.А. Хвостов.
Внесен Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.
Директор Ю.Н. Хромец.
1. Настоящий стандарт распространяется на подоконные железобетонные плиты (далее - плиты), предназначаемые для применения в оконных проемах стен производственных зданий, и устанавливает конструкцию и размеры плит.
2. Плиты должны удовлетворять требованиям ГОСТ 6785-68 и настоящего стандарта.
3. Конструкция и размеры плит должны приниматься в соответствии с рабочей документацией, приведенной в обязательном Приложении 1.
4. Изготовление арматурных стенок следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 14098-68, ГОСТ 10922-75 и СН 393-78.
Дуговая сварка крестообразных соединений не допускается.
5. Толщина защитного слоя бетона для арматурных сеток обеспечивается фиксаторами из бетона, пластмассы или других неметаллических материалов.
6. Примеры расположения подоконных плит в оконных проемах стен из железобетонных панелей, блоков, кирпича и трехслойных металлических панелей с утеплителем из пенополиуретана приведены в справочном Приложении 2.
Обязательное
Справочное
а) Стены из железобетонных панелей, блоков и кирпича при ширине оконного проема:

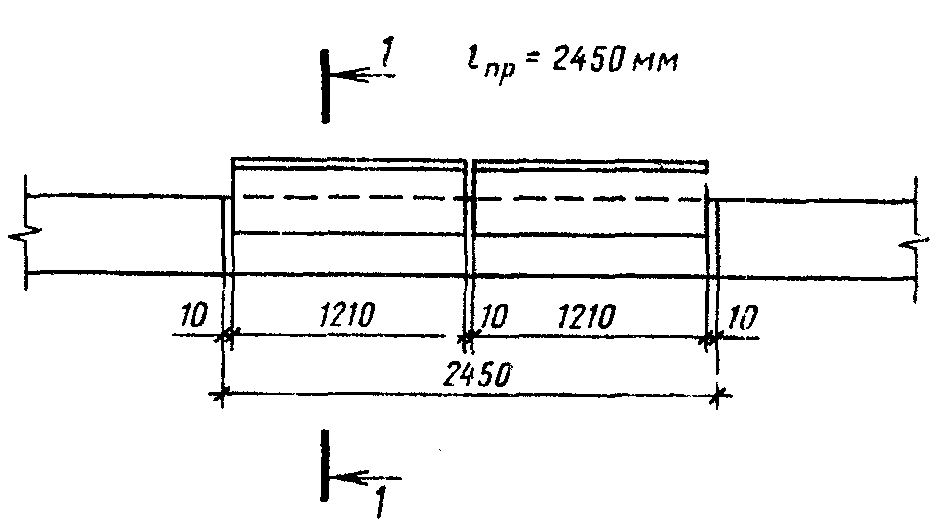

Черт. 1
Черт. 2
Черт. 3
1. Заполнение проемов условно не показано.
2. Сечение 1 - 1 см. на черт. 9.
Черт. 4
Ленточное остекление
Черт. 5
1. Заполнение проемов условно не показано.
2. Сечение 1 - 1 см. на черт. 9.
б) Стены из трехслойных металлических панелей с утеплителем из пенополиуретана с опиранием их на цокольные железобетонные панели при ширине оконного проема:

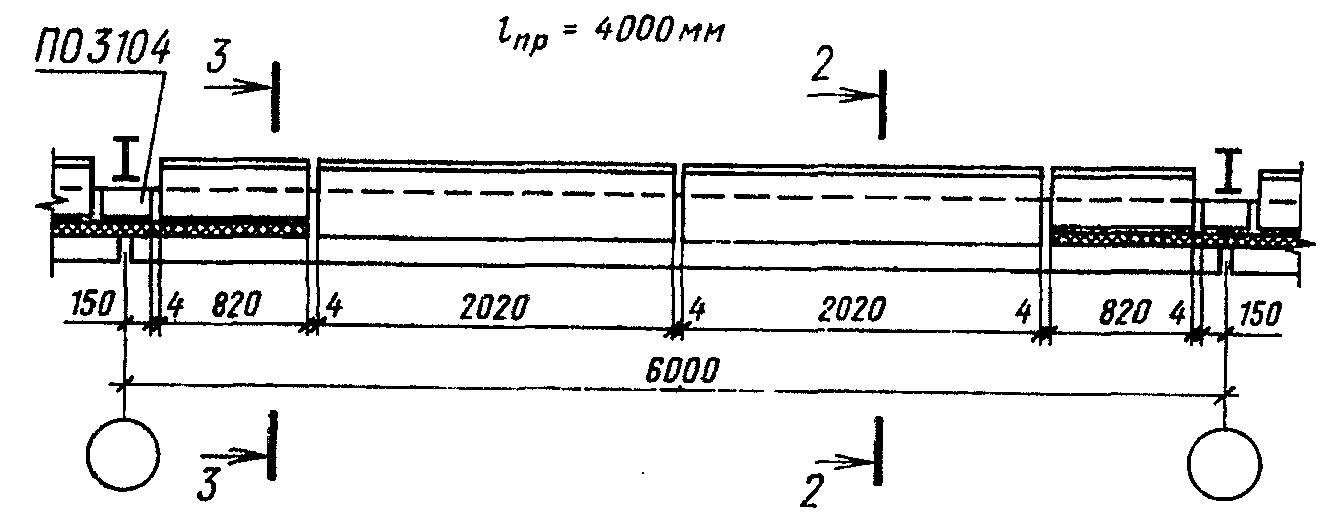

Черт. 6
Черт. 7
Черт. 8
1. Значения буквенных размеров см. в табл. 1.
2. Размер в скобках на рис. 4 для ширины брусков коробки 124 мм.
К сечению 1 - 1
Таблица 1
Размеры, мм
────┬──────────────┬─────┬─────┬─────┬──────┬─────────────────────
Рис.│Вид остекления│ a │ b │ c │ d │ Примечание
────┼──────────────┼─────┼─────┼─────┼──────┼─────────────────────
1 │Одинарное │200 │250 │110 │140 │-
│ │250 │300 │110 │190 │
────┼──────────────┼─────┼─────┼─────┼──────┼─────────────────────
2 │Двойное │250 │150 │80 │70 <*>│-
│ │300 │200 │80 │120 │
│ │380 │300 │100 │200 │
│ │400 │300 │80 │220 │
│ │500 │400 │80 │320 │
│ │510 │400 │70 │330 │
│ │640 │500 │40 │460 │
────┼──────────────┼─────┼─────┼─────┼──────┼─────────────────────
3 │Одинарное или │200 │200 │70 │130 │-
│двойное │250 │250 │70 │180 │
│ │300 │300 │70 │230 │
│ │380 │400 │90 │310 │
│ │400 │400 │70 │330 │
│ │500 │500 │70 │430 │
│ │510 │500 │60 │440 │
────┼──────────────┼─────┼─────┼─────┼──────┼─────────────────────
4 │Одинарное или │250 │200 │95 │105 │Для окон с шириной
│двойное │300 │250 │95 │155 │брусков коробки 94 мм
│ │380 │300 │65 │235 │
│ │400 │300 │45 │255 │
│ │500 │500 │145 │355 │
│ │510 │500 │135 │365 │
│ ├─────┼─────┼─────┼──────┼─────────────────────
│ │250 │150 │75 │75 <*>│Для окон с шириной
│ │300 │200 │75 │125 │брусков коробки
│ │380 │300 │95 │205 │124 мм
│ │400 │300 │75 │225 │
│ │500 │400 │65 │335 │
│ │510 │400 │65 │335 │
│ │640 │500 │35 │465 │
-----------------------------------
К сечению 2 - 2
Таблица 2
мм
─────────────────┬───────────┬───────────┬───────────┬────────────
Толщина панелей │ a │ b │ c │ d
─────────────────┼───────────┼───────────┼───────────┼────────────
46,6 │128,6 │200 │60 │140
│ ├───────────┼───────────┤
│ │250 │110 │
─────────────────┼───────────┼───────────┼───────────┼────────────
61,6 │143,6 │250 │80 │170
81,6 │163,6 │250 │70 │180
91,6 │173,6 │250 │60 │190
50 │132 │250 │90 │160
80 │162 │250 │70 │180
100 │182 │300 │95 │205
К сечению 3 - 3
Таблица 3
мм
─────────────────┬───────────────┬────────────────┬───────────────
Толщина панелей │ b │ c │ d
─────────────────┼───────────────┼────────────────┼───────────────
46,6 │200 │60 │140
├───────────────┼────────────────┤
│250 │110 │
─────────────────┼───────────────┼────────────────┼───────────────
61,6 │200 │80 │120
91,6 │200 │60 │140
81,6 │200 │70 │130
50 │200 │90 │110
80 │200 │70 │130
100 │200 │95 │105
