"ГОСТ 8320.3-83. Межгосударственный стандарт. Профили периодические поперечно-винтовой прокатки пятиступенчатые для валов электродвигателей. Сортамент"
(введен в действие Постановлением Госстандарта СССР от 20.04.1983 N 1974)


"ГОСТ 8320.3-83. Межгосударственный стандарт. Профили периодические поперечно-винтовой прокатки пятиступенчатые для валов электродвигателей. Сортамент"
(введен в действие Постановлением Госстандарта СССР от 20.04.1983 N 1974)

Введен в действие
Постановлением Госстандарта СССР
от 20 апреля 1983 г. N 1974
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ
ПЯТИСТУПЕНЧАТЫЕ ДЛЯ ВАЛОВ ЭЛЕКТРОДВИГАТЕЛЕЙ
СОРТАМЕНТ
Periodic pentastep sections produced
by cross-helical rolling for electric motor shafts.
Dimensions
ГОСТ 8320.3-83
Группа В22
ОКП 09 4400
Взамен ГОСТ 8320.3-73
Постановлением Государственного комитета СССР по стандартам от 20 апреля 1983 г. N 1974 дата введения установлена
с 1 января 1985 года
Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-95)
1. Настоящий стандарт распространяется на горячекатаные круглые периодические пятиступенчатые профили для валов электродвигателей, изготовляемые поперечно-винтовой прокаткой.
2. Размеры, предельные отклонения по ним для профилей N 1 - 4 должны соответствовать указанным на черт. 1 и в табл. 1, для профилей N 5 - 12 - на черт. 2 и табл. 2, для профилей N 13, 14 - на черт. 3 и табл. 3.

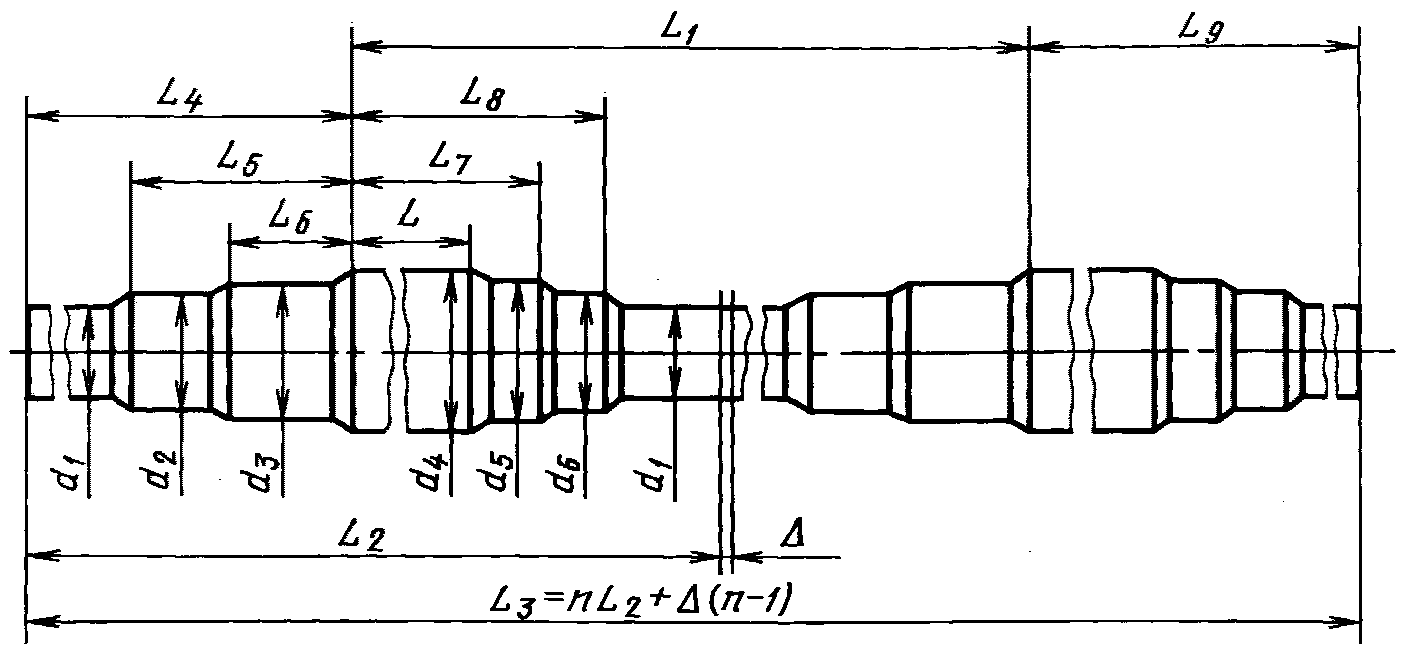

Черт. 1
Таблица 1
Размеры, мм
Номер профиля
L
L1
L2
L3
L4
L5
L6
L7
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Номин.
Номин.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
1
166
+/- 5
992
+/- 5
983
1153
3137
216
+15
74
+/- 5
466
+/- 5
2
166
1047
1038
1208
3302
216
74
521
3
192
1111
1107
1308
2424
225
80
527
4
192
1161
1157
1358
2524
225
80
577
Продолжение табл. 1
Размеры, мм
Номер профиля
L8
L9
d1
d2
d3
d4
d5
Припуск на резку
Число периодов n
Масса одного периода, кг
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
1
736
+/-5
939
+15
71
+1,0
-1,5
76
+1,0
-1,5
100
+1,0
-1,5
91
+1,0
-1,5
86
+1,0
-1,5
9
3
47,00
52,50
2
791
992
71
76
100
91
86
9
3
50,00
55,30
3
847
1088
81
91
115
106
101
9
2
72,10
80,50
4
897
1138
81
91
115
106
101
9
2
75,60
84,00
Черт. 2
Таблица 2
Размеры, мм
Номер профиля
L
L1
L2
L3
L4
L5
L6
L7
L8
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Номин.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
5
386
+/- 5
967
+/- 5
957
1924
347
+15
207
+/- 5
112
+/- 5
475
+/- 5
565,5
+/- 5
6
326
907
897
1804
347
207
112
415
505,5
7
310
835
825
2495
319
179
105
368
452
8
233
758
748
2264
319
179
105
291
375
9
40
939
933
2811
639
371
278
144
260
10
40
864
858
2586
564
296
203
144
260
11
40
1122
1116
3360
441
224
108
314
407
12
30
708
700
3532
458
235
160
120
215
Продолжение табл. 2
Размеры, мм
Номер профиля
L9
d1
d2
d3
d4
d5
d6
Припуск на резку
Число периодов n
Масса одного периода, кг
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
5
610
+15
90
+1,0
-1,5
105
+1,0
-1,5
115
+1,0
-1,5
130
+1,0
-1,5
110
+1,0
-1,5
105
+1,0
-1,5
10
2
79,80
6
550
90
105
115
130
110
105
10
2
73,50
7
506
73
78
88
100
85
78
10
3
40,00
8
429
73
78
88
100
85
78
10
3
35,20
9
294
76
85
92
98
92
86
6
3
42,80
10
294
75
85
92
98
92
86
6
3
38,60
11
675
75
86
92
98
92
85
6
3
48,70
12
242
55
65
70
77
67
62
8
5
14,80
Черт. 3
Таблица 3
Размеры, мм
Номер профиля
L
L1
L2
L3
L4
L5
L6
L7
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Номин.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
13
30
+/- 5
596
+/- 5
588
2972
455
+/- 5
232
+/- 5
150
+/- 5
105
+/- 5
14
86
1334
1328
2662
916
690
600
310
Продолжение табл. 3
Размеры, мм
Номер профиля
L8
d1
d2
d3
d4
d5
Припуск на разрезку
Число перио дов n
Масса одного периода, кг
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
13
133
+/- 5
55
+1,0
-1,5
65
+1,0
-1,5
70
+1,0
-1,5
77
+1,0
-1,5
65
+1,0
-1,5
8
5
17,7
14
412
90
95
104
110
92
6
2
80,5
