Название документа
"ГОСТ 2.756-76*. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств"
(введен в действие Постановлением Госстандарта СССР от 28.07.1976 N 1824)
(ред. от 01.07.1980)
"ГОСТ 2.756-76*. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств"
(введен в действие Постановлением Госстандарта СССР от 28.07.1976 N 1824)
(ред. от 01.07.1980)
Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 28 июля 1976 г. N 1824
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.
ВОСПРИНИМАЮЩАЯ ЧАСТЬ ЭЛЕКТРОМЕХАНИЧЕСКИХ УСТРОЙСТВ
Unified system for design documentation. Graphic
designations in diagrams. The receiving part
of electromechanical devices
ГОСТ 2.756-76*
Список изменяющих документов (в ред. Изменения N 1, утв. в июле 1980 г.) |
Группа Т52
Взамен
ГОСТ 2.724-68,
ГОСТ 2.725-68 <**>,
ГОСТ 2.738-68 <***>,
ГОСТ 2.747-68 <*4>
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1976 г. N 1824 срок введения установлен
с 1 января 1978 года
<*> Издание (октябрь 2000 г.) с Изменением N 1, утвержденным в июле 1980 г. (ИУС 11-80).
1. Настоящий стандарт устанавливает условные графические обозначения воспринимающих частей электромеханических устройств (электрических реле, у которых связь воспринимающей части с исполнительной осуществляется механически, а также магнитных пускателей, контакторов и электромагнитов) в схемах <*5>, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности.
--------------------------------
<*4> В части подпунктов 22, 23 таблицы (обозначения обмотки реле, контактора, магнитного пускателя; электромагнита, обмотки электромагнита искателя).
<*5> Обозначения исполнительных частей (контактов) электромеханических устройств установлены в ГОСТ 2.755-87.
Стандарт соответствует СТ СЭВ 712-77.
(Измененная редакция, Изм. N 1).
2. Обозначения воспринимающих частей электромеханических устройств должны соответствовать приведенным в табл. 1.
Таблица 1
Наименование | Обозначение |
1. Катушка электромеханического устройства. Общее обозначение |  |
Примечание. Выводы катушки допускается изображать с одной стороны прямоугольника |  |
Примечание. Наклонную линию допускается не изображать, если нет необходимости подчеркнуть, что катушка с одной обмоткой |  |
3. Катушка электромеханического устройства с двумя обмотками |  |
Примечание. Допускается применять следующее обозначение |  |
 | |

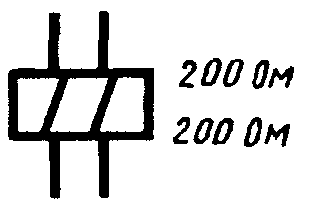

Примечания к подпунктам 2 - 4. 1. Около прямоугольника или в прямоугольнике допускается указывать величины, характеризующие обмотку, например, катушка с двумя обмотками, сопротивление каждой 200 Ом |   |
2. Если катушку электромеханического устройства с несколькими обмотками разносят на схеме, то каждую обмотку изображают следующим образом: | |
катушка с двумя обмотками |  |
катушка с n обмотками |  |
5. Катушка электромеханического устройства с двумя встречными обмотками |  |
6. Катушка электромеханического устройства с двумя встречными одинаковыми обмотками (бифилярная обмотка) |  |
7. Катушка электромеханического устройства с одним отводом |  |
Примечание. Допускается применять следующее обозначение |  |
8. Катушка электромеханического устройства трехфазного тока |  |
с одним дополнительным графическим полем |  |
с двумя дополнительными графическими полями |  |
Примечания. | |
1. Линию между двумя дополнительными графическими полями допускается опускать |  |
2. В дополнительном графическом поле указывают уточняющие данные электромеханического устройства, например, электромагнит переменного тока |  |
обмотка тока |  |
обмотка напряжения |  |
обмотка максимального тока |  |
обмотка минимального напряжения |  |
Примечание к подпунктам 9, 10. При отсутствии дополнительной информации в основном поле допускается в этом поле указывать уточняющие данные, например, катушка электромеханического устройства с обмоткой минимального тока |  |
11. Катушка поляризованного электромеханического устройства |  |
Примечание. Допускается применять следующее обозначение |  |
12. Катушка электромеханического устройства, обладающая остаточным намагничиванием |  |
13. Катушка электромеханического устройства, имеющего механическую блокировку |  |
 | |
15. Катушка электромеханического устройства, работающего с ускорением при срабатывании и отпускании |  |
16. Катушка электромеханического устройства, работающего с замедлением при срабатывании |  |
17. Катушка электромеханического устройства, работающего с замедлением при отпускании |  |
 | |
Примечание к подпунктам 14 - 18. Около условного графического обозначения допускается указывать временные характеристики электромеханического устройства | |
17, 18. (Измененная редакция, Изм. N 1) | |
19. Катушка электромеханического устройства, не чувствительного к переменному току |  |
20. Катушка электромеханического устройства, работающего с механическим резонансом |  |
Примечание. Допускается около обозначения указывать резонансную частоту |  |
21. Воспринимающая часть электротеплового реле |  |
3. Размеры условных графических обозначений должны соответствовать приведенным в табл. 2.
Таблица 2
Наименование | Обозначение |
1. Катушка электромеханического устройства |  |
2. Катушка электромеханического устройства с одной обмоткой |  |
3. Катушка электромеханического устройства с двумя встречными обмотками |  |
4. Катушка электромеханического устройства с одним отводом |  |
5. Катушка электромеханического устройства: | |
с одним дополнительным графическим полем |  |
с двумя дополнительными графическими полями |  |
6. Воспринимающая часть электротеплового реле |  |
