Введен в действие
Постановлением Госстандарта СССР
от 18 августа 1982 г. N 3270
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 27
КОНСТРУКЦИЯ И РАЗМЕРЫ
Hard metal brazed tips type 27.
Design and dimensions
ГОСТ 25410-82
Группа В56
ОКП 19 6000
Взамен
ГОСТ 2209-69
в части формы 27
Постановлением Государственного комитета СССР по стандартам от 18 августа 1982 г. N 3270 срок введения установлен с 01.07.83.
Переиздание. Август 1983 г.
1. Настоящий стандарт распространяется на пластины для облицовочных зенкеров.

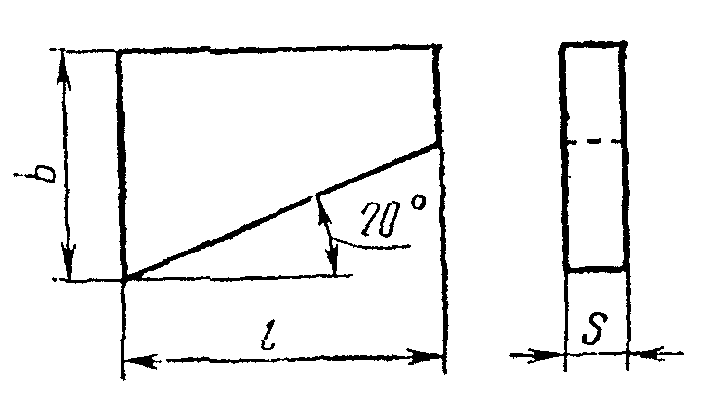

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
мм
──────────────────────┬─────────────┬──────────────┬──────────────
Обозначение пластин │ l │ b │ s
──────────────────────┼─────────────┼──────────────┼──────────────
27010 │4,5 │4,5 │2,0
──────────────────────┼─────────────┼──────────────┤
27030 │6,0 │5,0 │
──────────────────────┼─────────────┤ ├──────────────
27050 │7,5 │ │2,5
──────────────────────┼─────────────┼──────────────┤
27070 │10,0 │6,5 │
──────────────────────┼─────────────┼──────────────┼──────────────
27090 │12,0 │8,0 │3,0
──────────────────────┼─────────────┼──────────────┤
27110 │14,0 │9,0 │
──────────────────────┼─────────────┼──────────────┤
27130 │15,5 │10,0 │
──────────────────────┼─────────────┼──────────────┼──────────────
27150 │18,0 │12,0 │3,5
──────────────────────┼─────────────┼──────────────┼──────────────
27170 │20,0 │14,0 │4,0
──────────────────────┼─────────────┼──────────────┤
27190 │22,5 │15,0 │
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 25393-82 Постановлением Госстандарта СССР от 31.10.1990 N 2763 введен в действие с 1 июля 1993 года ГОСТ 25393-90.
3. Условное обозначение пластин - по ГОСТ 25393-82.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования - по ГОСТ 2209-82.
Приложение
Справочное
ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН
────────────┬─────────────────────────────────────────────────────
Обозначение │ Ориентировочная масса пластин в г
пластин │ из твердого сплава марок
├──────┬──────┬──────┬───────┬──────┬────────┬────────
│Т5К10 │Т14К8 │Т15К6 │ Т30К4 │Т5К12 │ТТ10К8Б │ ТТ7К12
────────────┼──────┼──────┼──────┼───────┼──────┼────────┼────────
27010 │0,42 │0,38 │0,37 │0,32 │0,44 │0,45 │0,44
────────────┼──────┼──────┼──────┼───────┼──────┼────────┼────────
27030 │0,57 │0,53 │0,53 │0,45 │0,62 │0,61 │0,62
────────────┼──────┼──────┼──────┼───────┼──────┼────────┼────────
27050 │0,87 │0,77 │0,77 │0,65 │0,91 │0,93 │0,90
────────────┼──────┼──────┼──────┼───────┼──────┼────────┼────────
27070 │1,50 │1,33 │1,32 │1,12 │1,55 │1,60 │1,55
────────────┼──────┼──────┼──────┼───────┼──────┼────────┼────────
27090 │2,68 │2,38 │2,36 │2,01 │2,78 │2,87 │2,77
────────────┼──────┼──────┼──────┼───────┼──────┼────────┼────────
27110 │3,47 │3,08 │3,06 │2,60 │3,60 │3,71 │3,58
────────────┼──────┼──────┼──────┼───────┼──────┼────────┼────────
27130 │4,27 │3,79 │3,77 │3,20 │4,43 │4,57 │4,41
────────────┼──────┼──────┼──────┼───────┼──────┼────────┼────────
27150 │7,03 │6,24 │6,20 │5,27 │7,30 │7,52 │7,26
────────────┼──────┼──────┼──────┼───────┼──────┼────────┼────────
27170 │10,6 │9,41 │9,35 │7,95 │11,0 │11,3 │10,9
────────────┼──────┼──────┼──────┼───────┼──────┼────────┼────────
27190 │12,6 │11,1 │11,1 │9,41 │13,0 │13,5 │13,1
Продолжение
────────────┬─────────────────────────────────────────────────────
Обозначение │ Ориентировочная масса пластин в г
пластин │ из твердого сплава марок
├──────┬──────┬───────────┬──────┬──────┬──────┬──────
│ ВК3, │ ВК4 │ВК6, ВК6М, │ ВК8 │ВК10М,│ТТ8К6 │ТТ20К9
│ ВК3М │ │ ВК60М │ │ВК100М│ │
────────────┼──────┼──────┼───────────┼──────┼──────┼──────┼──────
27010 │0,50 │0,50 │0,49 │0,49 │0,47 │0,43 │0,41
────────────┼──────┼──────┼───────────┼──────┼──────┼──────┼──────
27030 │0,71 │0,71 │0,70 │0,69 │0,65 │0,58 │0,56
────────────┼──────┼──────┼───────────┼──────┼──────┼──────┼──────
27050 │1,03 │1,03 │1,02 │1,00 │0,98 │0,89 │0,85
────────────┼──────┼──────┼───────────┼──────┼──────┼──────┼──────
27070 │1,77 │1,76 │1,74 │1,72 │1,70 │1,53 │1,47
────────────┼──────┼──────┼───────────┼──────┼──────┼──────┼──────
27090 │3,18 │3,16 │3,12 │3,09 │3,03 │2,74 │2,63
────────────┼──────┼──────┼───────────┼──────┼──────┼──────┼──────
27110 │4,11 │4,09 │4,04 │3,99 │3,93 │3,55 │3,40
────────────┼──────┼──────┼───────────┼──────┼──────┼──────┼──────
27130 │5,06 │5,03 │4,98 │4,92 │4,84 │4,37 │4,19
────────────┼──────┼──────┼───────────┼──────┼──────┼──────┼──────
27150 │8,34 │8,29 │8,19 │8,10 │7,97 │7,19 │6,89
────────────┼──────┼──────┼───────────┼──────┼──────┼──────┼──────
27170 │12,6 │12,5 │12,4 │12,2 │12,0 │10,8 │10,4
────────────┼──────┼──────┼───────────┼──────┼──────┼──────┼──────
27190 │14,9 │14,8 │14,6 │14,5 │14,3 │12,9 │12,3
