Введен в действие
Постановлением Госстандарта СССР
от 25 апреля 1980 г. N 1891
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ
ХОМУТЫ ОДНОСТОРОННИЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Pipe-line fastening parts.
Single-sided clamps. Design and dimensions
ГОСТ 24139-80
ОКП 12 8001
Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. N 1891 срок введения установлен с 01.01.1981.
Проверен в 1985 г. Постановлением Госстандарта от 16.10.1985 N 3332 срок действия продлен до 01.01.1991.
Взамен ГОСТ 16692-71.
Переиздание. Апрель 1988 г.
1. Настоящий стандарт распространяется на односторонние хомуты диаметром D от 14 до 200 мм.

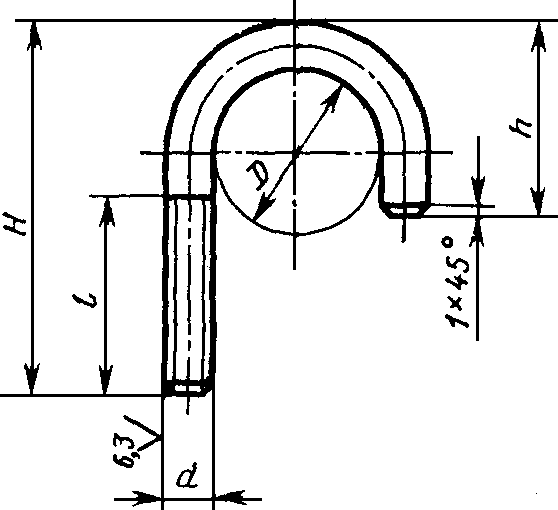

2. Конструкция и размеры односторонних хомутов должны соответствовать указанным на чертеже и в таблице.
──────┬────────┬───────┬──────┬───────────┬─────────┬─────────────
D │ H │ h │ d │l, не менее│Масса, кг│Применяемость
├────────┴───────┤ │ │ │
│ +/- 1 │ │ │ │
──────┼────────┬───────┼──────┼───────────┼─────────┼─────────────
14 │ 38 │ 18 │ М6 │ 25 │ 0,014 │
16 │ 40 │ 19 │ │ │ 0,015 │
18 │ 42 │ 20 │ │ │ 0,016 │
20 │ 45 │ 21 │ │ │ 0,017 │
──────┼────────┼───────┼──────┼───────────┼─────────┤
22 │ 55 │ 24 │ М8 │ 34 │ 0,035 │
25 │ 57 │ 25 │ │ │ 0,037 │
28 │ 60 │ 27 │ │ │ 0,039 │
32 │ 65 │ 29 │ │ │ 0,043 │
36 │ 68 │ 31 │ │ │ 0,046 │
40 │ 72 │ 38 │ │ │ 0,052 │
45 │ 77 │ 40 │ │ │ 0,060 │
──────┼────────┼───────┼──────┼───────────┼─────────┤
50 │ 90 │ 45 │ М10 │ 40 │ 0,098 │
55 │ 95 │ 48 │ │ │ 0,105 │
60 │ 100 │ 50 │ │ │ 0,111 │
65 │ 105 │ 52 │ │ │ 0,117 │
──────┼────────┼───────┼──────┼───────────┼─────────┤
70 │ 115 │ 57 │ М12 │ 50 │ 0,186 │
75 │ 120 │ 60 │ │ │ 0,193 │
80 │ 125 │ 62 │ │ │ 0,202 │
85 │ 130 │ 65 │ │ │ 0,212 │
90 │ 135 │ 67 │ │ │ 0,219 │
95 │ 140 │ 70 │ │ │ 0,230 │
100 │ 145 │ 72 │ │ │ 0,239 │
105 │ 150 │ 80 │ │ │ 0,249 │
110 │ 155 │ 82 │ │ │ 0,262 │
115 │ 160 │ 85 │ │ │ 0,271 │
──────┼────────┼───────┼──────┼───────────┼─────────┤
120 │ 180 │ 91 │ М16 │ 60 │ 0,525 │
125 │ 185 │ 94 │ │ │ 0,541 │
130 │ 190 │ 96 │ │ │ 0,558 │
135 │ 195 │ 98 │ │ │ 0,572 │
140 │ 200 │ 101 │ │ │ 0,590 │
145 │ 205 │ 104 │ │ │ 0,607 │
150 │ 210 │ 106 │ │ │ 0,623 │
155 │ 215 │ 114 │ │ │ 0,648 │
160 │ 220 │ 116 │ │ │ 0,662 │
165 │ 225 │ 118 │ │ │ 0,678 │
170 │ 230 │ 121 │ │ │ 0,696 │
175 │ 235 │ 124 │ │ │ 0,713 │
180 │ 240 │ 126 │ │ │ 0,729 │
185 │ 245 │ 128 │ │ │ 0,744 │
190 │ 250 │ 131 │ │ │ 0,762 │
195 │ 255 │ 134 │ │ │ 0,779 │
200 │ 260 │ 136 │ │ │ 0,795 │
Пример условного обозначения одностороннего хомута D = 50 мм из стали марки ВСт3сп с покрытием Ц9.хр:
Хомут 50-ВСт3сп-Ц9.хр. ГОСТ 24139-80
3. Допуск параллельности и перекос осей поверхности d не должны быть более 2 мм.
4. Технические требования - по ГОСТ 24140-80.
