ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ
СКОБЫ ЧЕТЫРЕХМЕСТНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Pipe-line fastening parts. Four-seat cramps.
Design and dimensions
ГОСТ 24136-80
ОКП 12 8001
Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. N 1891 срок введения установлен с 01.01.1981.
Проверен в 1985 г. Постановлением Госстандарта от 16.10.1985 N 3332 срок действия продлен до 01.01.1991.
Взамен ГОСТ 16690-71.
Переиздание. Апрель 1988 г.
1. Настоящий стандарт распространяется на четырехместные скобы диаметром D от 4 до 50 мм.
2. Конструкция и размеры четырехместных скоб должны соответствовать указанным на чертеже и в таблице.

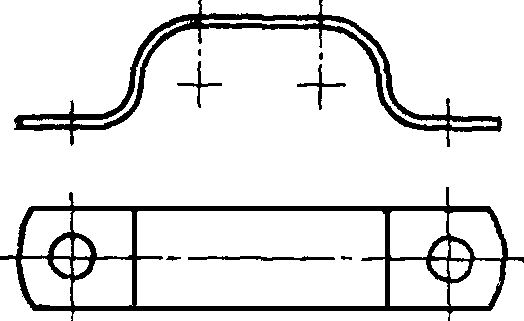

Исполнение 1

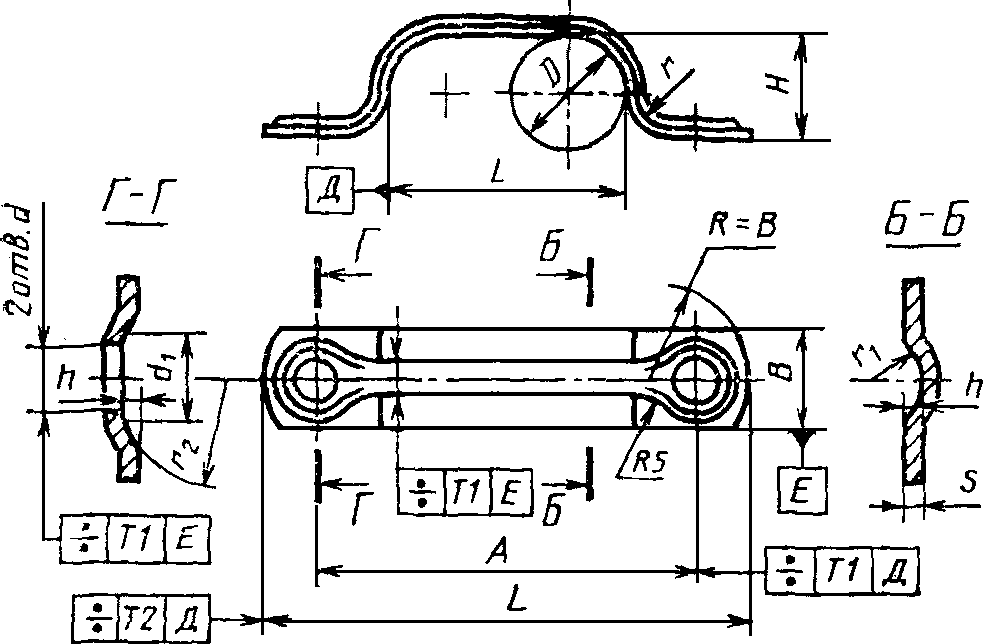

Исполнение 2
Примечания. 1. Все размеры, кроме размеров B и s, обеспечиваются инструментом.
2. Отклонение от центра радиуса R относительно оси поверхностей E не должно быть более 1 мм.
──┬───────┬───────────────┬──┬───┬───┬──┬───┬──────────┬─┬──┬──┬───────────┬──────
D │ A │ B x s для │ H│ L │ d │d │ h │ l │r│r │r │ Масса │Приме-
│+/- 0,5│ исполнений │ │ │H14│ 1│ │ │ │ 1│ 2│ 1000 шт., │няе-
│ │ │ │ │ │ │ │ │ │ │ │ кг, для │мость
│ │ │ │ │ │ │ │ │ │ │ │ исполнений│для
│ │ │ │ │ │ │ │ │ │ │ │ │испол-
│ │ │ │ │ │ │ │ │ │ │ │ │нений
│ ├────────┬──────┤ │ │ │ │ ├────┬─────┤ │ │ ├─────┬─────┼──┬───
│ │ 1 │ 2 │ │ │ │ │ │Но- │Пред.│ │ │ │ 1 │ 2 │1 │ 2
│ │ │ │ │ │ │ │ │мин.│откл.│ │ │ │ │ │ │
──┼───────┼────────┼──────┼──┼───┼───┼──┼───┼────┼─────┼─┼──┼──┼─────┼─────┼──┼───
4│ 34 │16 x 1,0│16 x 2│ 3│ 50│5,8│ 9│1,0│ 16 │ 0,6 │3│2 │10│ 6,2│ 12,4│ │
5│ 37 │ │ │ 4│ 53│ │ │ │ 20 │ │ │ │ │ 6,7│ 13,4│ │
6│ 44 │ │ │ 5│ 60│ │ │ │ 24 │ │ │ │ │ 7,5│ 15,0│ │
8│ 50 │ │ │ 6│ 66│ │ │ │ 32 │ │ │ │ │ 8,5│ 17,0│ │
10│ 58 │ │ │ 8│ 74│ │ │ │ 40 │ │ │ │ │ 10,1│ 20,2│ │
12│ 66 │ │ │10│ 82│ │ │ │ 48 │ │ │ │ │ 11,5│ 23,0│ │
──┼───────┼────────┼──────┼──┼───┼───┼──┼───┼────┤ ├─┼──┤ ├─────┼─────┤ │
14│ 80 │18 x 1,6│18 x 3│12│ 98│7,0│10│1,4│ 56 │ │5│3 │ │ 24,9│ 46,6│ │
16│ 88 │ │ │14│106│ │ │ │ 64 │ │ │ │ │ 27,4│ 51,2│ │
18│ 96 │ │ │16│114│ │ │ │ 72 │ │ │ │ │ 29,9│ 55,9│ │
20│ 110 │ │ │18│128│ │ │ │ 85 │ │ │ │ │ 33,8│ 63,2│ │
──┼───────┼────────┼──────┼──┼───┼───┼──┤ ├────┤ │ │ │ ├─────┼─────┤ │
22│ 125 │22 x 1,6│22 x 3│20│147│9,0│14│ │ 90 │ │ │ │ │ 46,7│ 87,3│ │
25│ 140 │ │ │22│162│ │ │ │105 │ │ │ │ │ 51,8│ 96,9│ │
│ │ │ │ │ │ │ │ ├────┼─────┤ │ │ │ │ │ │
28│ 150 │ │ │24│172│ │ │ │115 │ 1,0 │ │ │ │ 55,3│103,4│ │
32│ 165 │ │ │28│187│ │ │ │130 │ │ │ │ │ 61,1│114,2│ │
36│ 180 │ │ │32│202│ │ │ │145 │ │ │ │ │ 66,8│124,9│ │
──┼───────┼────────┼──────┼──┼───┤ │ ├───┼────┤ ├─┼──┼──┼─────┼─────┤ │
40│ 200 │30 x 2,0│30 x 3│35│230│ │ │2,0│165 │ │6│4 │16│129,8│194,7│ │
45│ 220 │ │ │40│250│ │ │ │185 │ │ │ │ │142,1│213,1│ │
50│ 240 │ │ │45│270│ │ │ │205 │ │ │ │ │156,0│234,0│ │
Пример условного обозначения четырехместной скобы исполнения 1 D = 20 мм из стали марки 20 с покрытием Ц9.хр:
Скоба 1-20-20-Ц9.хр ГОСТ 24136-80
То же, исполнение 2 из стали марки 12Х18Н10Т с покрытием Хим.Пас.:
Скоба 2-20-12Х18Н10Т-Хим.Пас. ГОСТ 24136-80
3. Технические требования - по ГОСТ 24140-80.
