ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДУГОВАЯ СВАРКА В ЗАЩИТНЫХ ГАЗАХ.
СОЕДИНЕНИЯ СВАРНЫЕ ПОД ОСТРЫМИ И ТУПЫМИ УГЛАМИ
ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ
Gas-shielded arc welding. Welded joints.
Main types, design elements and dimensions.
ГОСТ 23518-79
Постановлением Государственного комитета СССР по стандартам от 11 марта 1979 г. N 870 срок действия установлен с 01.01.1980 г. до 01.01.1985 г.
Переиздание. Май 1982 года.
1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры сварных соединений из сталей, а также сплавов на железоникелевой и никелевой основах, выполняемых дуговой сваркой в защитных газах.
2. Приняты следующие обозначения способов сварки:
ИН - в инертных газах неплавящимся электродом без присадочного металла;
ИНп - в инертных газах неплавящимся электродом с присадочным металлом;
ИП - в инертных газах и их смесях с углекислым газом и кислородом плавящимся электродом;
УП - в углекислом газе и его смеси с кислородом плавящимся электродом.

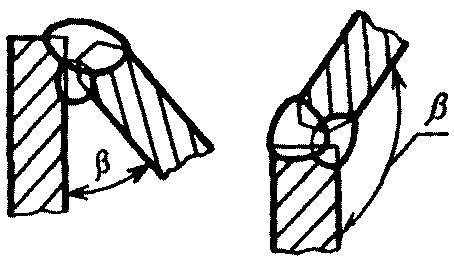

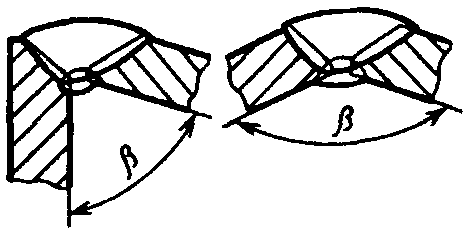

3. Основные типы сварных соединений должны соответствовать указанным в табл. 1.
Таблица 1

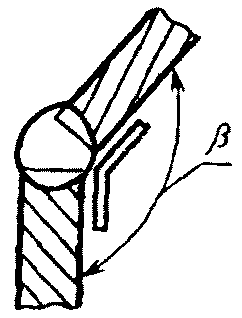

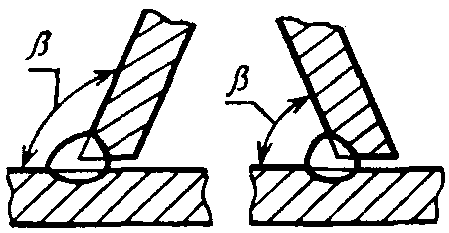

Тип соединения | Форма подготовленных кромок | Характер выполненного шва | Форма поперечного сечения подготовленных кромок и выполненного шва | Толщина свариваемых деталей, мм, для способов сварки | Угол соединения деталей  , град. | Условное обозначение соединения | |||
ИН | ИНп | ИП | УП | ||||||
Угловое | Без скоса кромок | Односторонний на съемной или стальной остающейся подкладке |  | 0,5 - 3,0 | 0,8 - 3,0 | 0,8 - 4,0 | 0,8 - 8,0 | 179 - 91 | У2 |
Односторонний |  | 0,5 - 4,0 | 0,8 - 6,0 | 0,8 - 6,0 | 0,8 - 6,0 | 179 - 91; 89 - 5 | У1 | ||
- | - | 6,0 - 30,0 | 6,0 - 30,0 | 135 - 91; 89 - 5 | |||||
Двусторонний |  | 3 - 6 | 3 - 6 | 3 - 6 | 3 - 12 | 179 - 136 | У3 | ||
- | 3 - 10 | 3 - 30 | 3 - 30 | 135 - 91; 89 - 45 | |||||
- | - | - | 3 - 60 | 135 - 91 | |||||
Со скосом одной кромки | Односторонний |  | - | 3 - 10 | 3 - 10 | 5 - 40 | 179 - 136; 89 - 46 | У4 | |
Односторонний на съемной или остающейся подкладке |  | - | 3 - 10 | 3 - 10 | 5 - 40 | 179 - 136 | У7 | ||
Двусторонний |  | - | 3 - 10 | 3 - 10 | 5 - 40 | 179 - 136; 89 - 46 | У5 | ||
С двумя скосами одной кромки | Двусторонний |  | - | 6 - 20 | 6 - 20 | 6 - 100 | 179 - 165; 80 - 75 | У6 | |
С двумя скосами одной кромки и одним скосом второй кромки |  | - | 6 - 20 | 6 - 20 | 6 - 120 | 179 - 36 | У8 | ||
Со скосом двух кромок | Односторонний |  | - | 3 - 10 3 - 20 | 3 - 10 3 - 20 | 179 - 122 89 - 61 | У9 | ||
3 - 60 | 179 - 142; 89 - 71 | ||||||||
Двусторонний |  | - - | 3 - 10 3 - 20 | 3 - 10 3 - 20 | 179 - 122 89 - 61 | У10 | |||
3 - 60 | 179 - 142; 89 - 71 | ||||||||
Тавровое | Без скоса кромок | Односторонний |  | - | 0,8 - 10,0 | 0,8 - 40,0 | 0,8 - 40,0 | 91 - 175 | Т1 |
Двусторонний |  | - | 0,8 - 10,0 | 0,8 - 40,0 | 0,8 - 40,0 | 91 - 135; 89 - 45 | Т2 | ||
Со скосом одной кромки | Односторонний |  | - | 0,8 - 10,0 | 0,8 - 40,0 | 0,8 - 40,0 | 89 - 45; 91 - 135 | Т5 | |
Двусторонний |  | - | 0,8 - 10,0 | 0,8 - 40,0 | 0,8 - 40,0 | 89 - 45; 91 - 135 | Т6 | ||
Односторонний |  | - | 4,0 - 10,0 | 4,0 - 10,0 | 4,0 - 40,0 | 91 - 134 | Т3 | ||
Двусторонний |  | - | 4,0 - 10,0 | 4,0 - 10,0 | 4,0 - 40,0 | 91 - 134 | Т4 | ||
С двумя скосами одной кромки | Двусторонний |  | - | 6 - 20 | 6 - 60 | 6 - 20 | 91 - 100; 89 - 80 | Т7 | |
С двумя несимметричными скосами одной кромки |  | - | - | 12 - 100 | 12 - 100 | 101 - 110; 79 - 70 | Т8 | ||
С двумя криволинейными скосами одной кромки |  | - | - | 18 - 100 | 18 - 100 | 91 - 105; 89 - 75 | Т9 | ||
4. Конструктивные элементы сварных соединений, их размеры и предельные отклонения по ним должны соответствовать указанным в табл. 2 - 20.
Таблица 2
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более | b | g | h, не менее | |||||
подготовленных кромок свариваемых деталей | сварного шва |  , град. | Номин. | Пред. откл. | Номин. | Пред. откл. | ||||||
179 - 160 | 159 - 136 | 135 - 91 | ||||||||||

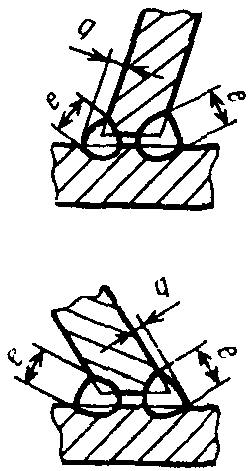

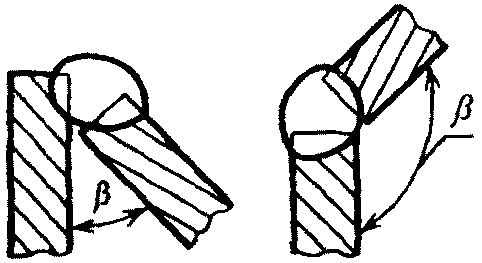

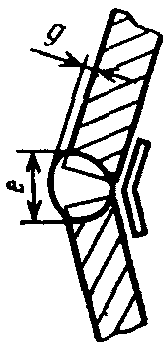

У2 |  |  | ИН | От 0,5 до 3,0 | S + 5 | S + 6 | 0 | +0,5 | 0 | +/- 0,5 | S | |
ИНп | От 0,8 до 1,0 | S + 6 | 0,5 | |||||||||
Св. 1,0 до 2,0 | +1,0 | |||||||||||
Св. 2,0 до 3,0 | 1 | +/- 1,0 | 1,0 | |||||||||
ИП | От 0,8 до 1,0 | S + 6 | 0 | 0,5 | ||||||||
Св. 1,0 до 2,0 | +1,5 | 1,0 | ||||||||||
Св. 2,0 до 4,0 | 1 | +1,0 | 1,5 | 3 | ||||||||
УП | От 0,8 до 1,0 | 1,0 | ||||||||||
Св. 1,0 до 3,0 | ||||||||||||
Св. 3,0 до 4,0 | 1,5 | |||||||||||
Св. 4,0 до 6,0 | 2 | +/- 1,0 | 2,5 | +/- 1,0 | ||||||||
Св. 6,0 до 8,0 | ||||||||||||

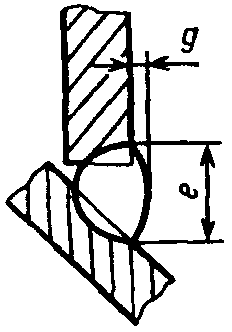

Таблица 3
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более | b | g | ||||||||
подготовленных кромок свариваемых деталей | сварного шва |  , град. | ||||||||||||
179 - 160 | 159 - 136 | 135 - 91 | 89 - 61 | 60 - 46 | 45 - 5 | Номин. | Пред. откл. | Номин. | Пред. откл. | |||||

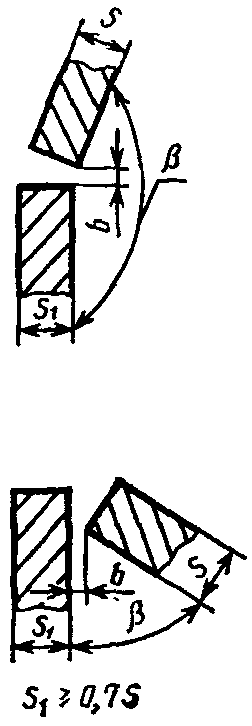

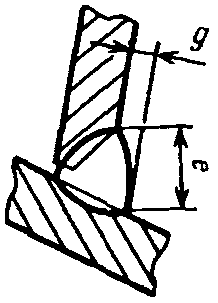

У1 |  |  | ИН | От 0,5 до 1,0 | S + 5 | S + 6 | S + 6 | S + 4 | 1,75S + b | 2S + b | 0 | +0,5 | 0,5 | +0,5 |
Св. 1,0 до 2,0 | +1,0 | 1,5 | ||||||||||||
Св. 2,0 до 4,0 | +1,5 | |||||||||||||
ИНп ИП УП | От 0,8 до 2,0 | S + 5 | +0,5 | 1,0 | ||||||||||
Св. 2,0 до 4,0 | 1,5 | |||||||||||||
Св. 4,0 до 6,0 | +1,0 | |||||||||||||
УП ИП | Св. 6,0 до 30,0 | - | - | 2 | +2,0 -1,0 | 2,0 | +1,0 -2,0 | |||||||

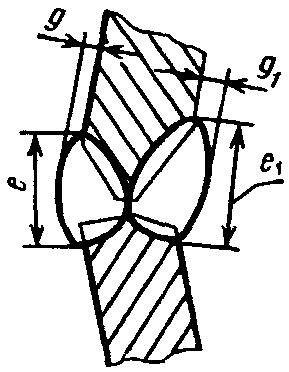

Таблица 4
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более | e1 | b | g | ||||||||
подготовленных кромок свариваемых деталей | сварного шва |  , град. | Номин. | Пред. откл. | Номин. | Пред. откл. | |||||||||
179 - 160 | 159 - 136 | 135 - 91 | 89 - 61 | 60 - 45 | 179 - 91 | 89 - 45 | |||||||||

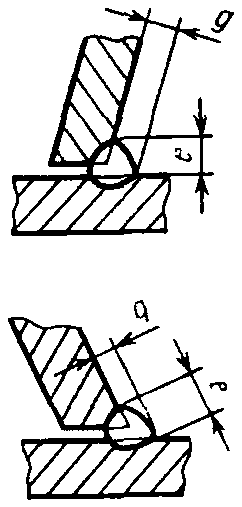

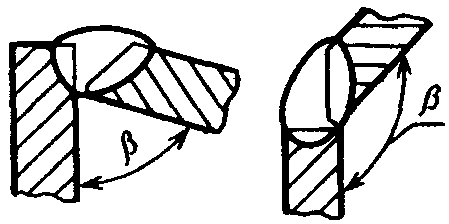

У3 |  |  | ИН | От 3 до 4 | S + 5 | S + 6 | - | - | - | не более 8 | 3 (справочное) | 0 | +0,5 | 0 | +0,5 |
Св. 4 до 6 | +1,0 | ||||||||||||||
ИНп ИП | От 3 до 4 | S + 8 | S + b | 1,75S + b | 1 | +/- 1,0 | |||||||||
Св. 4 до 6 | |||||||||||||||
Св. 6 до 10 | - | 2 | +2,0 -1,0 | ||||||||||||
ИП | Св. 10 до 30 | ||||||||||||||
УП | От 3 до 4 | S + 5 | S + 5 | (S + 4) + b | |||||||||||
Св. 4 до 6 | S + 7 | ||||||||||||||
Св. 6 до 12 | S + 8 | 2 | |||||||||||||
Св. 12 до 14 | - | S + 10 | |||||||||||||
Св. 14 до 18 | |||||||||||||||
Св. 18 до 30 | |||||||||||||||
Св. 30 до 60 | S + 12 | - | - | не более 10 | |||||||||||

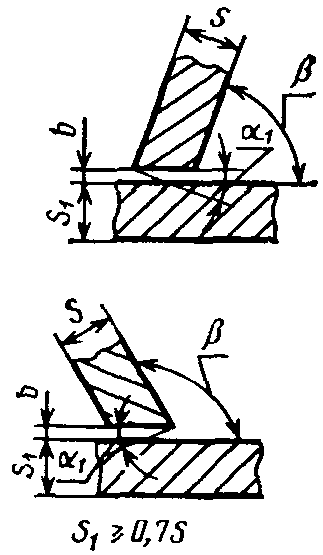

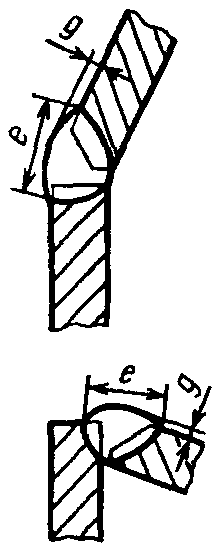

Таблица 5
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более |  , град. | b = c | g |  , град. (пред. откл. +/- 2°) | |||||
подготовленных кромок свариваемых деталей | сварного шва |  , град. | Номин. | Пред. откл. | Номин. | Пред. откл. | |||||||
179 - 136 | 89 - 46 | Св. 90 | До 90 | ||||||||||

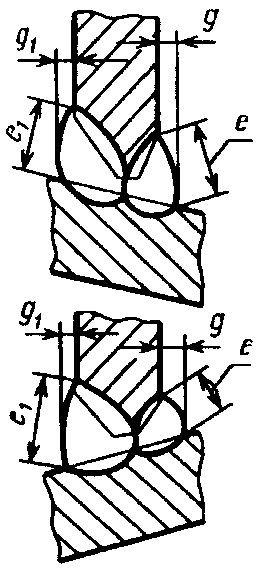

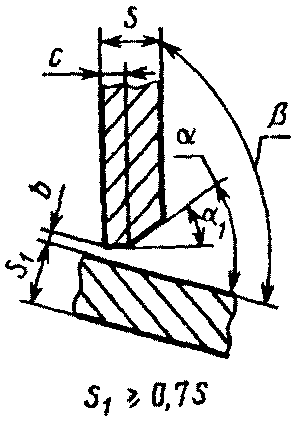

У4 |  |  | ИНп ИП | От 3 до 6 | 1,4S + 4 | 1,5S + 4 |  |  | 1 | +/- 1,0 | 1 | +/- 1,0 | 50 |
Св. 6 до 10 | 1,4S + 6 | ||||||||||||
УП | От 5 до 8 | 1,1S + 4 | 2 | 45 | |||||||||
Св. 8 до 10 | S + 3 | ||||||||||||
Св. 10 до 30 | S + 3 | 0,9S + 4 | 2 | +1,0 -2,0 | |||||||||
Св. 30 до 40 | - | ||||||||||||

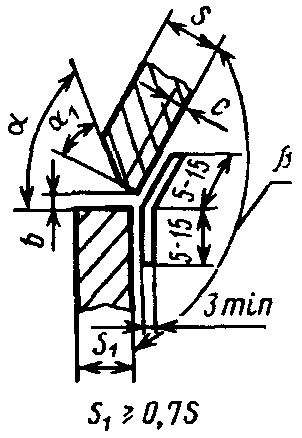

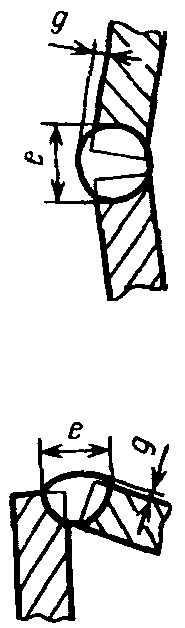

Таблица 6
Размеры, мм

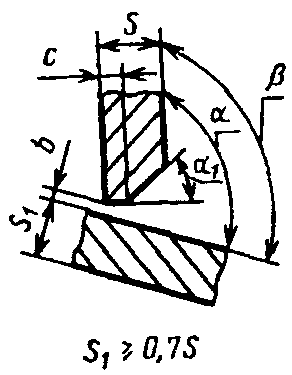

Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более |  , град. | b | c | g |  , град. (пред. откл. +/- 2°) | ||||
подготовленных кромок свариваемых деталей | сварного шва |  , град. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | |||||
179 - 136 | |||||||||||||
У7 |  |  | ИНп ИП | От 3 до 6 | 1,4S + 4 |  | 0 | +3 | 1,0 | +1,0 | 1 | +0,5 -1,0 | 50 |
Св. 6 до 10 | 1,4S + 6 | 1,5 | +/- 1,0 | ||||||||||
УП | От 5 до 8 | 1,1S + 4 | 2 | +/- 1 | 0 | +3,0 | 45 | ||||||
Св. 8 до 10 | S + 3 | ||||||||||||
Св. 10 до 30 | 3 | +/- 2 | 2 | +1,0 -2,0 | |||||||||
Св. 30 до 40 | 4 | ||||||||||||
Таблица 7
Размеры, мм

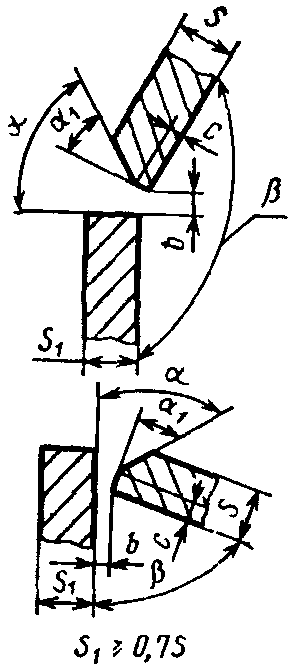

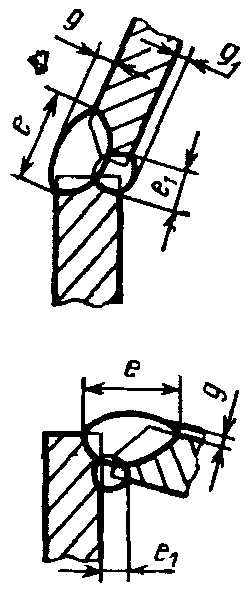

Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более | e1 |  , град. | c | g = g1 |  , град. (пред. откл. +/- 2°) | ||||||
Подготовленных кромок свариваемых деталей | сварного шва |  , град. | |||||||||||||
179 - 136 | 89 - 46 | Св. 90 | До 90 | Св. 90 | До 90 | Номин. | Пред. откл. | Номин. | Пред. откл. | ||||||
У5 |  |  | ИНп ИП | От 3 до 6 | 1,4S + 4 | 1,5S + 4 | Не более 6 | 3 (справочное) |  |  | 1,0 | +1,0 | 1,0 | +0,5 -1,0 | 50 |
Св. 6 до 10 | 1,4S + 6 | Не более 8 | 1,5 | +/- 1,0 | |||||||||||
УП | От 5 до 8 | 1,1S + 4 | 2,0 | +1,0 -2,0 | 45 | ||||||||||
Св. 8 до 10 | S + 3 | ||||||||||||||
Св. 10 до 30 | S + 3 | 0,9S + 4 | 2,0 | +1,0 -2,0 | |||||||||||
Св. 30 до 40 | - | ||||||||||||||
Таблица 8
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | h | e = e1 | e | e1 |  |  |  |  | b | g = g1 | g |  , град. (пред. откл. +/- 2°) | c | ||||||||||||||
не более | град. | |||||||||||||||||||||||||||||
подготовленных кромок свариваемых деталей | сварного шва |  , град. | Номин. | Пред. откл. | св. 90 | до 90 | Номин. | Пред. откл. | ||||||||||||||||||||||
179 - 175 | 89 - 85 | 174 - 170 | 84 - 80 | 169 - 165 | 79 - 75 | 174 - 170 | 84 - 80 | 169 - 165 | 79 - 75 | св. 90 | до 90 | Номин. | Пред. откл. | Номин. | Пред. откл. | |||||||||||||||

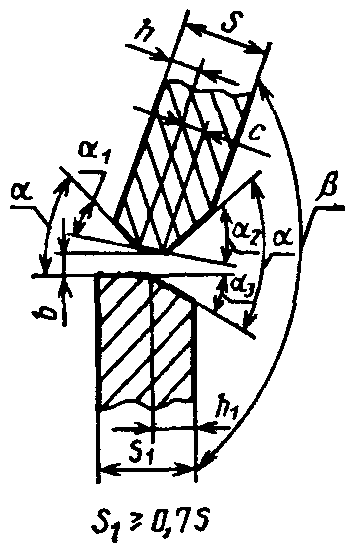

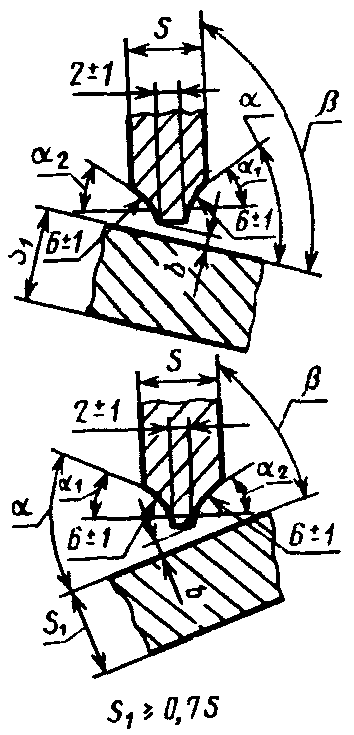

У6 |  |  | ИНп ИП | От 6 до 20 |  | S + 2 | 0,8S + 1 | 0,8S + 5 | 0,7S + 5 | 0,9S + 10 | 1,2S + 8 |  |  |  |  | 1 | +/- 1 | 1 | +/- 1 | 1 | +/- 1 | 50 | 1 | +/- 1 | ||||||
УП | От 6 до 20 | 0,8S | 2 | +1 -2 | 45 | |||||||||||||||||||||||||
Св. 20 до 30 | 0,7S | 2 | +1 -2 | 2 | +1 -2 | |||||||||||||||||||||||||
Св. 30 до 70 | 0,6S | |||||||||||||||||||||||||||||
Св. 70 до 100 | 0,5S | |||||||||||||||||||||||||||||
Таблица 9
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | h = h1 | e = e1 не более |  , град. |  , град. | b | g = g1 | c |  , град. (пред. откл. +/- 2°) | ||||
подготовленных кромок свариваемых деталей | сварного шва | ||||||||||||||
 , град. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | |||||||||
179 - 136 | |||||||||||||||

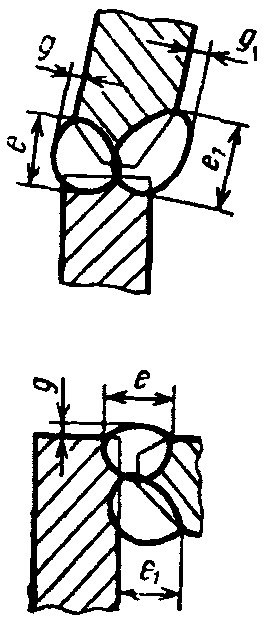

У8 |  |  | ИНп ИП | От 6 до 20 |  | 0,8S + 3 |  |  | 1 | +/- 1 | 1 | +/- 1 | 1 | +/- 1 | 60 |
УП | От 6 до 20 | 2 | +1 -2 | 45 | |||||||||||
Св. 20 до 40 | 2 | +1 -2 | |||||||||||||
Св. 40 до 80 | 0,7S + 2 | 2 | +1 -2 | ||||||||||||
Св. 80 до 120 | 0,6S + 4 | ||||||||||||||

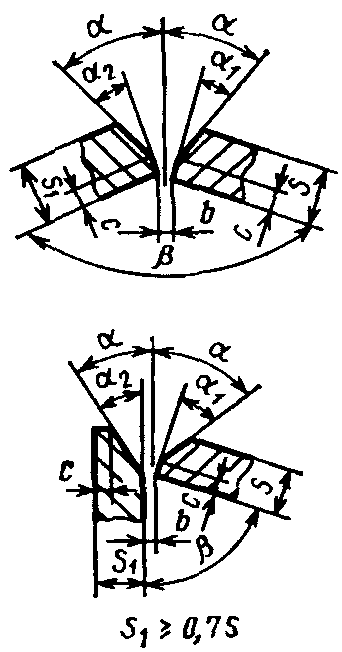

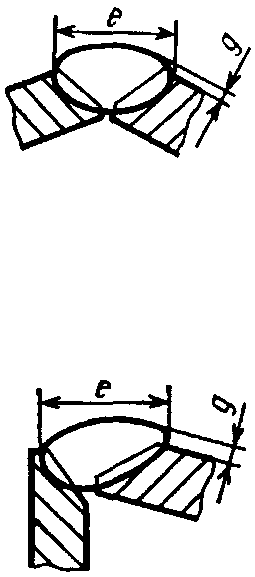

Таблица 10
Размеры, мм

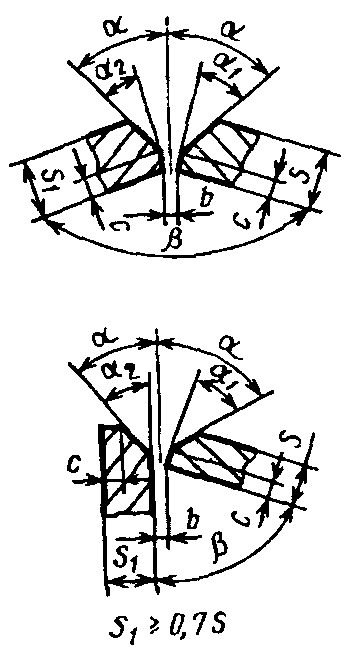

Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более |  | b | c | g |  , град. (пред. откл. +/- 2°) | |||||||||
 , град. | ||||||||||||||||||
подготовленных кромок свариваемых деталей | сварного шва | 179 - 142 | 141 - 122 | 89 - 71 | 70 - 61 | Св. 90 | До 90 | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | |||||
У9 |  |  | ИНп ИП | От 3 до 10 | 0,8S + 3 | S + 5 |  |  | 1 | +/- 1 | 1 | +/- 1 | 1 | +/- 1,0 | 30 | |||
Св. 10 до 20 | - | |||||||||||||||||
УП | От 3 до 8 | 0,8S + 3 | - | 0,8S + 3 | - |  |  | 20 | ||||||||||
Св. 8 до 22 | 2 | +1 -2 | 2 | +1 -2 | ||||||||||||||
Св. 22 до 60 | 0,7S + 2 | 2 | +1 -2 | |||||||||||||||

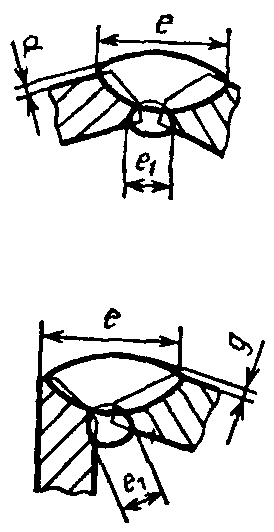

Таблица 11
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более |  | e1 (пред. откл. +/- 2) | b | c | g |  , град. (пред. откл. +/- 2°) | ||||||||
 , град. | ||||||||||||||||||
подготовленных кромок свариваемых деталей | сварного шва | 179 - 142 | 141 - 122 | 89 - 71 | 70 - 61 | Св. 90 | До 90 | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | |||||
У10 |  |  | ИНп ИП | От 3 до 10 | 0,8S + 3 | S + 5 |  |  | 6 | 1 | +/- 1 | 1 | +/- 1 | 1 | +/- 1 | 30 | ||
Св. 10 до 20 | - | 8 | ||||||||||||||||
УП | От 3 до 8 | 0,8S + 3 | - | 0,8S + 3 | - |  |  | 6 | 20 | |||||||||
Св. 8 до 22 | 8 | 2 | +1 -2 | 2 | +1 -2 | |||||||||||||
Св. 22 до 60 | 0,7S + 2 | 10 | 2 | +1 -2 | ||||||||||||||
Таблица 12
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более | g, не менее | b | |||||||
 , град. | |||||||||||||
подготовленных кромок свариваемых деталей | сварного шва | 91 - 100 | 101 - 110 | 111 - 120 | 121 - 135 | 136 - 175 | 175 - 136 | 135 - 91 | Номин. | Пред. откл. | |||

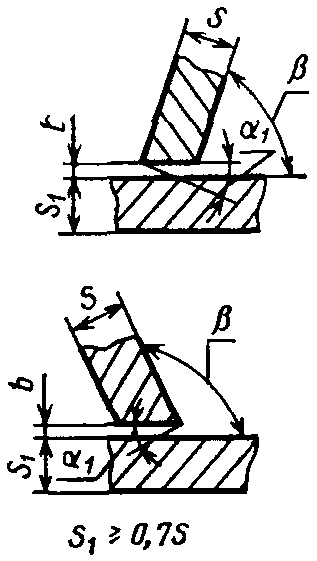

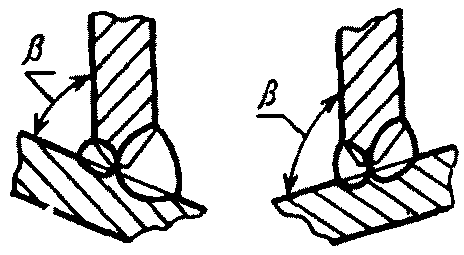

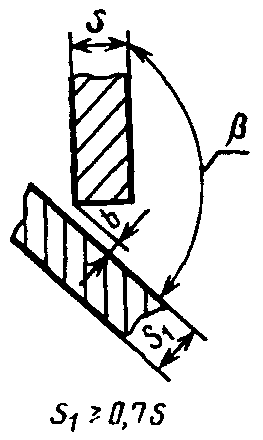

Т1 |  |  | ИНп ИП УП | От 0,8 до 2,5 | 4 | 5 | 1,5 +/- 1,0 | 3 | 0 | +1,0 | |||
Св. 2,5 до 4,5 | 7 | ||||||||||||
Св. 4,5 до 6,0 | 5 | 8 | |||||||||||
Св. 6,0 до 10,0 | 6 | 0,4S + 5 | 0,6S + 5 | 0,9S + 5 | 1,1S + 5 | ||||||||
ИП УП | Св. 10,0 до 16,0 | 8 | +1,5 | ||||||||||
Св. 16,0 до 20,0 | 9 |  | 5 | ||||||||||
Св. 20,0 до 40,0 | 0,5S | 0,3S | |||||||||||

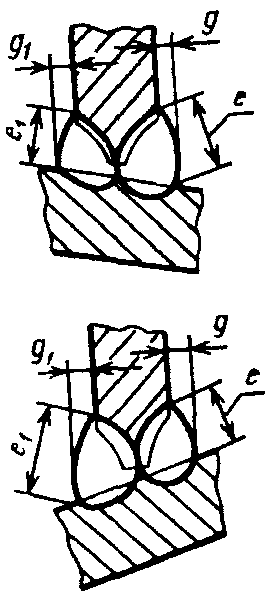

Таблица 13
Размеры, мм

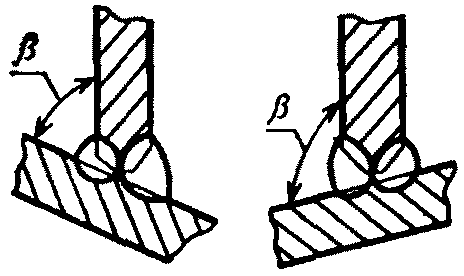

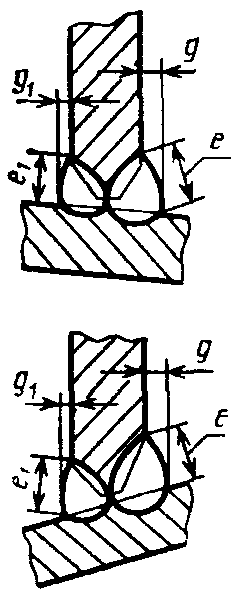

Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более | e1, не менее | b | g | ||||||||||||
 , град. | |||||||||||||||||||
подготовленных кромок свариваемых деталей | сварного шва | 91 - 100 | 89 - 80 | 101 - 110 | 79 - 70 | 111 - 120 | 69 - 60 | 121 - 134 | 59 - 46 | 135 | 45 | Номин. | Пред. откл. | Номин. | Пред. откл. | ||||
Т2 |  |  | ИНп ИП УП | От 0,8 до 2,5 | 4 | 0,4S + 5 | 0,6S + 5 | 0,9S + 5 | 1,1S + 5 | 4 | 0 | +0,5 | 3 | +/- 2 | |||||
Св. 2,5 до 6,0 | 5 | 5 | +1,0 | 4 | |||||||||||||||
Св. 6,0 до 10,0 | |||||||||||||||||||
ИП УП | Св. 10,0 до 16,0 | 6 | 6 | +2,0 | 5 | ||||||||||||||
Св. 16,0 до 20,0 | 8 | 8 | 6 | ||||||||||||||||
Св. 20,0 до 24,0 | 0,5S | 10 | 7 | ||||||||||||||||
Св. 24,0 до 30,0 | 8 | ||||||||||||||||||
Св. 30,0 до 40,0 | 9 | ||||||||||||||||||
Таблица 14
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | e = g |  , град. | b | ||||||
номин. | пред. откл. | |||||||||||
подготовленных кромок свариваемых деталей | сварного шва |  , град. | Номин. | Пред. откл. | ||||||||
89 - 45 | 91 - 135 | 89 - 45 | 91 - 135 | Св. 90 | До 90 | |||||||
Т5 |  |  | ИНп ИП УП | От 0,8 до 2,5 | 2 | 3 | +1 |  |  | 0 | +0,5 | |
Св. 2,5 до 4,0 | 3 | 4 | +2 | +1,0 | ||||||||
Св. 4,0 до 6,0 | 4 | 6 | +2 -1 | |||||||||
Св. 6,0 до 10,0 | 5 | 7 | ||||||||||
ИП УП | Св. 10,0 до 15,0 | 6 | 8 | +/- 2 | +1,5 | |||||||
Св. 15,0 до 21,0 | 7 | 9 | +2,0 | |||||||||
Св. 21,0 до 30,0 | 8 | 10 | ||||||||||
Св. 30,0 до 40,0 | 9 | 12 | ||||||||||
Таблица 15
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | e = g |  , град. | b | ||||||
Номин. | Пред. откл. | |||||||||||
подготовленных кромок свариваемых деталей | сварного шва |  , град. | Номин. | Пред. откл. | ||||||||
89 - 45 | 91 - 135 | 89 - 45 | 91 - 135 | Св. 90 | До 90 | |||||||
Т6 |  |  | ИНп ИП УП | От 0,8 до 2,5 | 2 | 3 | +1 |  |  | 0 | +0,5 | |
Св. 2,5 до 4,0 | 3 | 4 | +2 | +1,0 | ||||||||
Св. 4,0 до 6,0 | 4 | 5 | +2 -1 | |||||||||
Св. 6,0 до 10,0 | 5 | 6 | +1,5 | |||||||||
ИП УП | Св. 10,0 до 15,0 | 6 | 7 | |||||||||
Св. 15,0 до 21,0 | 7 | 9 | +/- 2 | +2,0 | ||||||||
Св. 21,0 до 30,0 | 8 | 10 | ||||||||||
Св. 30,0 до 40,0 | 12 | 15 | ||||||||||
Таблица 16
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более | b | c | g |  , град. |  , град. (пред. откл. +/- 2°) | |||
подготовленных кромок свариваемых деталей | сварного шва |  , град. | Номин. | Пред. откл. | Номин. | Пред. откл. | ||||||
91 - 134 | ||||||||||||
Т3 |  |  | ИНп ИП | От 4 до 6 | 1,4S + 2 | 0 | +1 | 1,5 | +1,0 | 0,15S - 0,5S |  | 55 |
Св. 6 до 10 | 1,3S + 5 | +2 | ||||||||||
УП | От 4 до 6 | 1,4S + 4 | 45 | |||||||||
Св. 6 до 10 | 1,3S + 2 | 2,0 | +1,0 -2,0 | |||||||||
Св. 10 до 14 | ||||||||||||
Св. 14 до 18 | ||||||||||||
Св. 18 до 22 | ||||||||||||
Св. 22 до 40 | 1,2S + 2 | |||||||||||
Таблица 17
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более |  , град. | e1 | b | g | c |  , град. (пред. откл. +/- 2°) | |||
подготовленных кромок свариваемых деталей | сварного шва |  , град. | Номин. | Пред. откл. | Номин. | Пред. откл. | |||||||
91 - 134 | |||||||||||||
Т4 |  |  | ИНп ИП | От 4 до 6 | 1,4S + 2 |  | 3 (справочное) | 1 | +1 | 0,15S - 0,5S | 1,5 | +1,0 | 55 |
Св. 6 до 10 | 1,3S + 5 | ||||||||||||
УП | От 4 до 6 | 1,4S + 2 | 3 | +2 -1 | 45 | ||||||||
Св. 6 до 10 | 1,3S + 2 | 2,0 | +1,0 -1,0 | ||||||||||
Св. 10 до 14 | |||||||||||||
Св. 14 до 18 | |||||||||||||
Св. 18 до 22 | |||||||||||||
Св. 22 до 40 | 1,2S + 2 | ||||||||||||

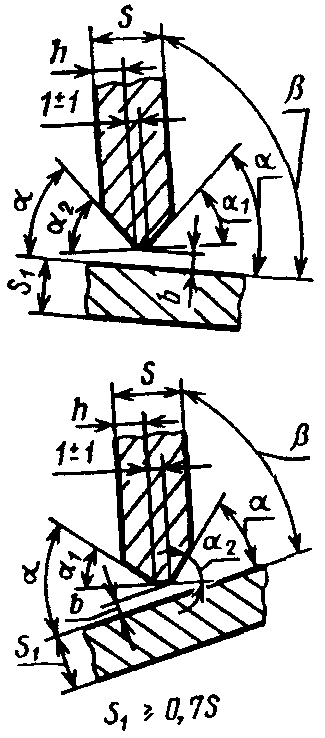

Таблица 18
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | h | e = e1 | e | e1 |  |  |  |  | b | g = g1 |  , град. (пред. откл. +/- 2°) | |||||||||
не более | град. | ||||||||||||||||||||||
подготовленных кромок свариваемых деталей | сварного шва |  , град. | Номин. | Пред. откл. | |||||||||||||||||||
91 - 95 | 89 - 85 | 96 - 100 | 84 - 80 | 96 - 100 | 84 - 80 | Св. 90 | До 90 | ||||||||||||||||
Т7 |  |  | ИНп ИП | От 6 до 8 |  | 0,7S + 2 | 0,7S + 4 | S + 6 |  |  |  |  | 3 | +2 -1 | 0,08S - 0,25S | 55 | |||||||
Св. 8 до 12 | 0,7S + 4 | ||||||||||||||||||||||
Св. 12 до 20 | |||||||||||||||||||||||
УП | От 6 до 8 | 0,8S + 4 | 0,8S + 6 | S + 8 | 45 | ||||||||||||||||||
Св. 8 до 12 | |||||||||||||||||||||||
Св. 12 до 18 | 0,7S + 2 | 0,7S + 5 | S + 4 | ||||||||||||||||||||
Св. 18 до 24 | |||||||||||||||||||||||
Св. 24 до 30 | 0,6S + 3 | ||||||||||||||||||||||
Св. 30 до 48 | |||||||||||||||||||||||
Св. 48 до 60 | 0,6S | ||||||||||||||||||||||

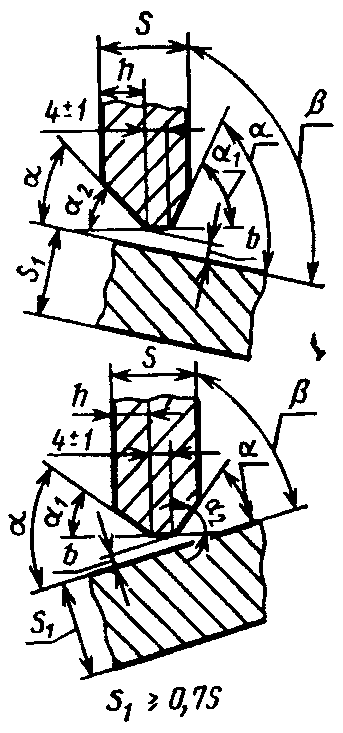

Таблица 19
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | h | e | e1 |  |  |  |  | b | g = g1 |  , град. (пред. откл. +/- 2°) | ||||||||||
не более | град. | ||||||||||||||||||||||
подготовленных кромок свариваемых деталей | сварного шва |  , град. | |||||||||||||||||||||
101 - 105 | 79 - 75 | 106 - 110 | 74 - 70 | 101 - 105 | 79 - 75 | 106 - 110 | 74 - 70 | Св. 90 | До 90 | Номин. | Пред. откл. | Номин. | Пред. откл. | ||||||||||
Т8 |  |  | ИП УП | От 12 до 22 |  | 0,8S + 5 | 0,6S + 6 | S + 8 | 1,2S + 5 |  |  |  |  | 2 | +/- 2 | 4 | +/- 2 | 45 | |||||
Св. 22 до 34 | 1,3S + 6 | 6 | |||||||||||||||||||||
Св. 34 до 46 | 8 | ||||||||||||||||||||||
Св. 46 до 58 | 10 | ||||||||||||||||||||||
Св. 58 до 76 | 12 | ||||||||||||||||||||||
Св. 76 до 100 | 14 | ||||||||||||||||||||||
Размеры, мм
Обозначение соединения | Конструктивные элементы | Способ сварки | S | e = e1 (пред. откл. +/- 2) |  |  |  |  | b | g = g1 |  , град. (пред. откл. +/- 2°) | ||||
подготовленных кромок свариваемых деталей | сварного шва | град. | |||||||||||||
 , град. | Номин. | Пред. откл. | Номин. | Пред. откл. | |||||||||||
91 - 105 | 89 - 75 | Св. 90 | До 90 | ||||||||||||
Т9 |  |  | ИП УП | От 18 до 40 | 0,7S |  |  |  |  | 0 | +1 | 6 | +/- 2 | 45 | |
Св. 40 до 50 | 0,6S | 7 | |||||||||||||
Св. 50 до 100 | 8 | ||||||||||||||
5. Для сварных соединений У7, У5, У6, У8, Т7, Т8, Т9, выполняемых сваркой в углекислом газе, допускается притупление С = 5 +/- 2 мм.
6. Сварка деталей неодинаковой толщины в случае разницы по толщине, не превышающей значений, указанных в табл. 21, должна производиться также как для деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.
Таблица 21
мм
───────────────────────────────────┬──────────────────────────────
Толщина тонкой детали │ Разность толщин деталей
───────────────────────────────────┼──────────────────────────────
2 - 3 │1
4 - 30 │2
32 - 40 │4
Свыше 40 │6
При разнице в толщине свариваемых деталей свыше значений, указанных в табл. 21 на детали, имеющей большую толщину

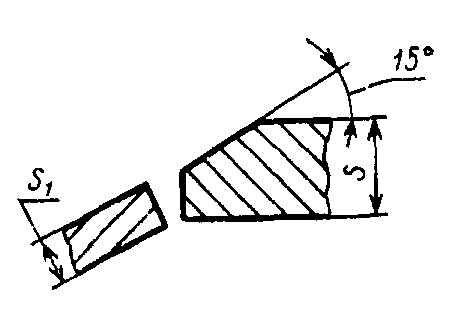

, должен быть сделан скос с одной или двух сторон до толщины тонкой детали под углом 15°, как указано на черт. 1 и 2.
, должен быть сделан скос с одной или двух сторон до толщины тонкой детали под углом 15°, как указано на черт. 1 и 2.

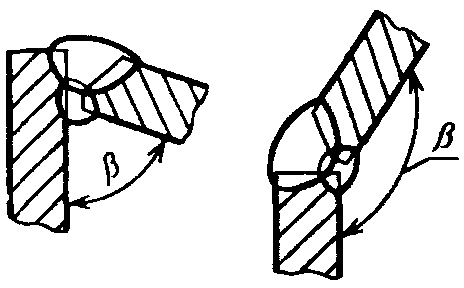

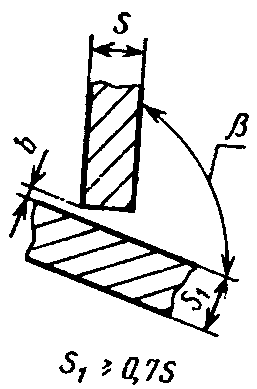

Черт. 1
7. Размеры выполненных швов на участке перекрытия для замкнутых соединений, а также в местах, исправленных подваркой, могут отличаться от установленных настоящим стандартом. В этом случае они должны соответствовать нормативно-технической документации.

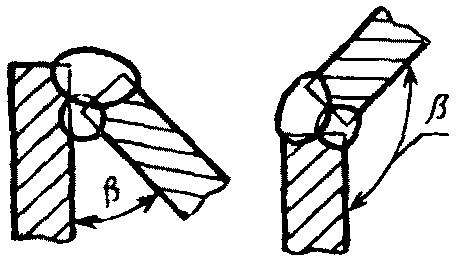

8. При переменном угле сопряжения деталей
шов делится на участки. Каждый участок сопрягаемых элементов выполняется в соответствии с требованиями настоящего стандарта.
шов делится на участки. Каждый участок сопрягаемых элементов выполняется в соответствии с требованиями настоящего стандарта.9. При сварке в углекислом газе проволокой диаметром 0,8 - 1,4 мм допускается применять основные типы сварных соединений и их конструктивных элементов по ГОСТ 11534-75.
