ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИНСТРУМЕНТ АБРАЗИВНЫЙ
ОСНОВНЫЕ РАЗМЕРЫ ЭЛЕМЕНТОВ КРЕПЛЕНИЯ
Abrasive tools. Main dimensions of fixing elementes
ГОСТ 2270-78
Группа Г25
Взамен
ГОСТ 2270-69
Постановлением Государственного комитета стандартов Совета Министров СССР от 26 апреля 1978 г. N 1095 срок введения установлен
с 1 июля 1979 года
Переиздание. Декабрь 1985 г.
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16167-80 Постановлением Госстандарта СССР от 29.12.1990 N 3476 с 1 января 1992 года введен в действие ГОСТ 16167-90. ГОСТ 16167-90 - ГОСТ 16181-82, ГОСТ 17123-79 утратили силу с 1 января 2012 года в связи с введением в действие ГОСТ Р 53923-2010 (Приказ Росстандарта от 12.11.2010 N 398-ст).
ИС МЕГАНОРМ: примечание.
ГОСТ 2447-82 утратил силу на территории Российской Федерации с 1 июля 2016 года в связи с введением в действие ГОСТ Р 56578-2015 (Приказ Росстандарта от 25.09.2015 N 1370-ст).
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 2424-75 Постановлением Госстандарта СССР от 26.06.1983 N 3489 с 1 июля 1985 года введен в действие ГОСТ 2424-83.
1. Настоящий стандарт распространяется на элементы крепления абразивного инструмента, изготовленного по ГОСТ 2424-75, ГОСТ 2447-82, ГОСТ 2464-82, ГОСТ 16167-80 - ГОСТ 16180-82, ГОСТ 17123-79.
Стандарт не распространяется на элементы крепления абразивного инструмента с встроенными механизмами для балансирования, на элементы крепления кругов типов ПР, ПН и С по ГОСТ 2424-75, а также кругов, эксплуатируемых с окружной скоростью свыше 60 м/с.
Стандарт полностью соответствует стандарту ИСО 666-75.
2. Основные размеры элементов крепления абразивного инструмента должны соответствовать указанным на черт. 1 - 11 и в табл. 1 - 11.
2.1. Крепление шлифовальных кругов и головок на оправке наклеиванием
Черт. 1
Таблица 1
мм
─────────────────┬────────────┬──────────────────────┬──────────┬──────────
Диаметр оправки d│ d │ l, не менее │ D │ H
(пред. откл. │ 1 ├───────────┬──────────┼──────────┴──────────
по h6) │(пред. откл.│ для │ для │ Не более
│ по h6) │ головок │ кругов │
─────────────────┼────────────┼───────────┼──────────┼──────────┬──────────
1 │ 3 │ 0,9h <**> │ 0,5H │ 3,2 │ 10
─────────────────┤ │ │ ├──────────┤
1,5 │ │ │ │ 5,0 │
─────────────────┤ │ │ ├──────────┤
1,6 │ │ │ │ 6,0 │
─────────────────┤ │ │ ├──────────┼──────────
2 │ │ │ │ 6,3 │ 16
─────────────────┼────────────┤ │ ├──────────┼──────────
3 │ 6 │ │ │ 12 │ 25
─────────────────┤ │ │ ├──────────┤
4 │ │ │ │ 13 │
─────────────────┤ │ │ ├──────────┼──────────
6 │ │ │ │16; 45 <*>│40; 70 <*>
─────────────────┼────────────┤ │ ├──────────┼──────────
8 │ 10 │ │ │ 40 │ 40
─────────────────┤ │ │ │ │
10 │ │ │ │ │
─────────────────┼────────────┤ │ │ ├──────────
13 │ 13 │ │ │ │ 60
--------------------------------
ИС МЕГАНОРМ: примечание.
ГОСТ 2447-82 утратил силу на территории Российской Федерации с 1 июля 2016 года в связи с введением в действие ГОСТ Р 56578-2015 (Приказ Росстандарта от 25.09.2015 N 1370-ст).
<*> Размеры относятся только к креплению шлифовальных головок по ГОСТ 2447-82.
<**> Размер h - глубина отверстия по ГОСТ 2447-82.
2.2. Крепление шлифовальных кругов на винте
а) Круги чашечной формы и с выточкой

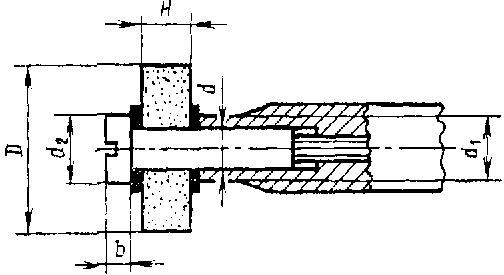

Черт. 2
Таблица 2
мм
─────────────────┬────────┬──────────────────┬─────────┬─────────┬─────────
Диаметр винта d │ d , │ d , │ b, │ D │ H
(пред. откл. │ 1 │ 2 │не менее ├─────────┴─────────
по h6) │не менее│(пред. откл. -0,4)│ │ Не более
─────────────────┼────────┼──────────────────┼─────────┼─────────┬─────────
6 │ 10 │ 10 │ 4 │ 20 │ 40
─────────────────┼────────┼──────────────────┼─────────┼─────────┼─────────
10 │ 15 │ 15 │ 6 │ 32 │ 32
─────────────────┼────────┼──────────────────┤ ├─────────┼─────────
13 │ 18 │ 18 │ │ 50 │ 50
─────────────────┼────────┼──────────────────┼─────────┤ │
16 │ 22 │ 22 │ 8 │ │
─────────────────┼────────┼──────────────────┤ ├─────────┤
20 │ 28 │ 28 │ │ 63 │
б) Круги остальных форм
Черт. 3
Таблица 3
мм
─────────────────┬────────┬──────────────────┬─────────┬─────────┬─────────
Диаметр винта d │ d , │ d │ b, │ D │ H
(пред. откл. │ 1 │ 2 │не менее ├─────────┴─────────
по h6) │не менее│(пред. откл. -0,4)│ │ Не более
─────────────────┼────────┼──────────────────┼─────────┼─────────┬─────────
3 │ 5 │ 5 │ 4 │ 13 │ 20
─────────────────┼────────┼──────────────────┤ │ │
4 │ 6 │ 6 │ │ │
─────────────────┼────────┼──────────────────┤ ├─────────┼─────────
6 │ 10 │ 10 │ │ 20 │ 25
├────────┼──────────────────┤ ├─────────┼─────────
│ 12 │ 12 │ │ 25 │ 40
│ │ ├─────────┼─────────┼─────────
│ │ │ 6 │ 40 │ 10
─────────────────┼────────┼──────────────────┤ ├─────────┼─────────
8 │ 13 │ 13 │ │ 25 │ 40
│ │ │ ├─────────┼─────────
│ │ │ │ 40 │ 8
─────────────────┼────────┼──────────────────┤ │ ├─────────
10 │ 15 │ 15 │ │ │ 40
─────────────────┼────────┼──────────────────┤ │ │
13 │ 18 │ 18 │ │ │
─────────────────┼────────┼──────────────────┼─────────┼─────────┼─────────
16 │ 22 │ 22 │ 8 │ 50 │ 63
─────────────────┼────────┼──────────────────┤ ├─────────┤
20 │ 28 │ 28 │ │ 63 │
2.3. Крепление шлифовальных кругов на шпинделе или оправке винтом или гайкой
а) Круги чашечной формы и с выточкой

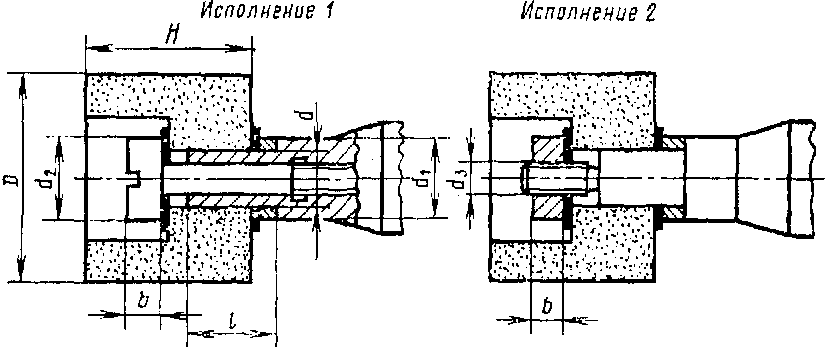

Черт. 4
Таблица 4
мм
────────────────┬────────┬─────────────┬───┬─────────────┬────────┬───┬────
Диаметр шпинделя│ d , │ d │ d │ l │ b, │ D │ H
(оправки) d │ 1 │ 2 │ 3│(пред. откл. │не менее├───┴────
(пред. откл. │не менее│(пред. откл. │ │ -0,4) │ │Не более
по h6) │ │ -0,4) │ │ │ │
────────────────┼────────┼─────────────┼───┼─────────────┼────────┼───┬────
10 │ 16 │ 15 │ - │ 10 │ 6 │32 │ 32
────────────────┼────────┼─────────────┼───┼─────────────┤ │ │
13 │ 20 │ 16 │М10│ 15 │ │ │
│ ├─────────────┤ ├─────────────┤ ├───┼────
│ │ 18 │ │ 20 │ │40 │ 50
├────────┼─────────────┤ │ │ ├───┤
│ 25 │ 25 │ │ │ │50 │
────────────────┤ │ ├───┼─────────────┼────────┤ ├────
16 │ │ │М12│ 5 │ 8 │ │21,5
│ │ │ ├─────────────┤ │ ├────
│ │ │ │ 25 │ │ │ 50
────────────────┼────────┼─────────────┼───┼─────────────┤ ├───┼────
20 │ 30 │ 30 │М16│ 10 │ │63 │ 32
│ │ │ ├─────────────┤ │ ├────
│ │ │ │ 25 │ │ │ 50
├────────┼─────────────┤ ├─────────────┤ ├───┼────
│ 35 │ 35 │ │ 10 │ │80 │ 40
│ │ │ ├─────────────┤ │ ├────
│ │ │ │ 25 │ │ │ 63
│ │ │ ├─────────────┤ │ ├────
│ │ │ │ 40 │ │ │ 80
├────────┼─────────────┤ ├─────────────┤ ├───┼────
│ 45 │ 45 │ │ 10 │ │100│ 50
│ │ │ ├─────────────┤ │ ├────
│ │ │ │ 25 │ │ │ 63
б) Круги остальных форм
Черт. 5
Таблица 5
мм
─────────────────┬────────┬────────────┬───┬────────────┬────────┬────┬────
Диаметр шпинделя │ d , │ d │ d │ l │ b, │ D │ H
(оправки) d │ 1 │ 2 │ 3│(пред. откл.│не менее├────┴────
(пред. откл. │не менее│(пред. откл.│ │ -0,4) │ │Не более
по h6) │ │ -0,4) │ │ │ │
─────────────────┼────────┼────────────┼───┼────────────┼────────┼────┬────
10 │ 16 │ 16 │ - │ 10 │ 6 │ 32 │ 20
│ │ │ ├────────────┤ │ ├────
│ │ │ │ 25 │ │ │ 40
─────────────────┼────────┼────────────┼───┤ │ ├────┼────
13 │ 20 │ 20 │М10│ │ │ 40 │ 25
├────────┼────────────┤ │ │ ├────┤
│ 25 │ 25 │ │ │ │ 50 │
─────────────────┤ │ ├───┼────────────┼────────┼────┼────
16 │ │ │М12│ 10 │ 8 │ 40 │ 20
│ │ │ ├────────────┤ │ ├────
│ │ │ │ 25 │ │ │ 50
│ │ │ ├────────────┤ │ ├────
│ │ │ │ 40 │ │ │ 63
│ │ │ ├────────────┤ ├────┼────
│ │ │ │ 10 │ │ 50 │ 20
│ │ │ ├────────────┤ │ ├────
│ │ │ │ 25 │ │ │ 40
│ │ │ ├────────────┤ │ ├────
│ │ │ │ 40 │ │ │ 63
─────────────────┼────────┼────────────┼───┼────────────┤ ├────┼────
20 │ 30 │ 30 │М16│ 10 │ │ 63 │ 20
│ │ │ ├────────────┤ │ ├────
│ │ │ │ 25 │ │ │ 40
│ │ │ ├────────────┤ │ ├────
│ │ │ │ 40 │ │ │ 63
├────────┼────────────┤ ├────────────┤ ├────┼────
│ 35 │ 35 │ │ 10 │ │ 80 │ 20
│ │ │ ├────────────┤ │ ├────
│ │ │ │ 25 │ │ │ 40
│ │ │ ├────────────┤ │ ├────
│ │ │ │ 40 │ │ │ 63
├────────┼────────────┤ ├────────────┤ ├────┼────
│ 45 │ 45 │ │ 10 │ │100 │ 20
│ │ │ ├────────────┤ │ ├────
│ │ │ │ 25 │ │ │ 40
2.3.1. Проставное кольцо устанавливать при l >= H.
2.4. Крепление шлифовальных кругов на шпинделе или оправке фланцами
а) Круги чашечной формы и с выточкой
Черт. 6
Таблица 6
мм
──────────────────────┬──────────┬────────┬───────────┬─────────┬──────────
Диаметр шпинделя │ d │ l │ b │ D │ H
(оправки) d │ 1 │ │ │ │
(пред. откл. по h6) ├──────────┴────────┴───────────┼─────────┴──────────
│ Не менее │ Не более
──────────────────────┼──────────┬────────┬───────────┼─────────┬──────────
10 │ 16 │ 3 │ 2,5 │ 32 │ 32
──────────────────────┤ │ ├───────────┤ │
13 │ │ │ 3,0 │ │
├──────────┤ │ ├─────────┼──────────
│ 20 │ │ │ 40 │ 50
──────────────────────┼──────────┤ │ ├─────────┤
16 │ 25 │ │ │ 50 │
──────────────────────┼──────────┼────────┼───────────┼─────────┤
20 │ 30 │ 5 │ 4,0 │ 63 │
├──────────┤ │ ├─────────┼──────────
│ 35 │ │ │ 80 │ 80
├──────────┤ │ ├─────────┼──────────
│ 40 │ │ │ 100 │ 63
├──────────┼────────┼───────────┼─────────┼──────────
│ 55 │ 6 │ 6,0 │ 125 │ 50
──────────────────────┼──────────┤ │ ├─────────┼──────────
32 │ 50 │ │ │ 100 │ 25
├──────────┤ │ ├─────────┼──────────
│ 60 │ │ │ 125 │ 80
├──────────┤ │ ├─────────┤
│ 65 │ │ │ 150 │
│ │ │ ├─────────┼──────────
│ │ │ │ 160 │ 20
├──────────┼────────┤ ├─────────┼──────────
│ 80 │ 8 │ │ 200 │ 63
б) Круги остальных форм
Черт. 7
Таблица 7
мм
────────────────┬───────────┬───────────┬───────────┬─────────┬────────────
Диаметр шпинделя│ d │ l │ b │ D │ H
(оправки) d │ 1 │ │ │ │
пред. откл. ├───────────┴───────────┴───────────┼─────────┴────────────
по h6) │ Не менее │ Не более
────────────────┼───────────┬───────────┬───────────┼─────────┬────────────
10 │ 16 │ 3 │ 2,5 │ 32 │ 40
├───────────┤ ├───────────┼─────────┼────────────
│ 20 │ │ 3,0 │ 40 │ 10
├───────────┤ │ ├─────────┼────────────
│ 25 │ │ │ 50 │ 8
├───────────┤ │ ├─────────┼────────────
│ 30 │ │ │ 63 │ 13
────────────────┼───────────┤ │ ├─────────┼────────────
13 │ 20 │ │ │ 40 │ 40
├───────────┤ │ ├─────────┤
│ 25 │ │ │ 50 │
────────────────┤ │ │ │ ├────────────
16 │ │ │ │ │ 63
├───────────┤ │ ├─────────┼────────────
│ 30 │ │ │ 63 │ 13
────────────────┤ ├───────────┼───────────┤ ├────────────
20 │ │ 5 │ 4,0 │ │ 63
├───────────┤ │ ├─────────┼────────────
│ 35 │ │ │ 80 │ 100
├───────────┤ │ ├─────────┤
│ 40 │ │ │ 100 │
├───────────┤ │ ├─────────┼────────────
│ 60 │ │ │ 125 │ 20
────────────────┼───────────┼───────────┼───────────┼─────────┼────────────
32 │ 50 │ 6 │ 6,0 │ 80 │ 40
│ │ │ ├─────────┼────────────
│ │ │ │ 100 │ 80
├───────────┤ │ ├─────────┼────────────
│ 60 │ │ │ 125 │ 50
├───────────┤ │ ├─────────┤
│ 65 │ │ │ 150 │
│ │ │ ├─────────┼────────────
│ │ │ │ 160 │ 32
├───────────┼───────────┤ ├─────────┼────────────
│ 80 │ 8 │ │ 200 │ 50
├───────────┼───────────┼───────────┼─────────┤
│ 100 │ 10 │ 8 │ 250 │
2.4.1. Прижимную поверхность фланцев выполнять с поднутрением 0,1 - 0,3 мм; между фланцами и инструментом устанавливать прокладки по ГОСТ 12.3.028-82.
2.5. Крепление шлифовальных кругов на переходных фланцах винтами (гайками)
а) Круги чашечной формы и с выточкой

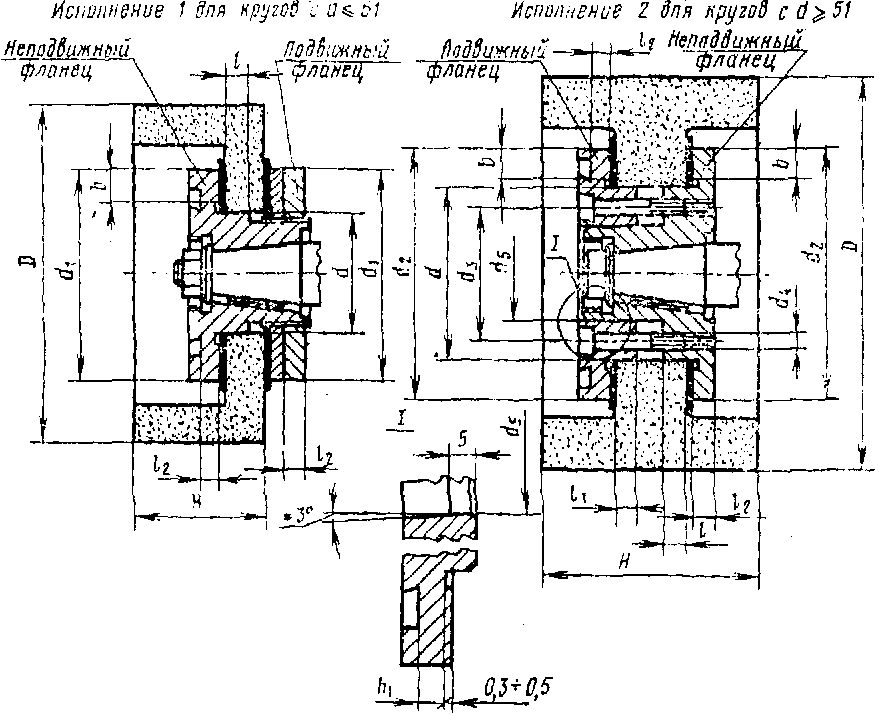

Черт. 8
Таблица 8
мм
───────────┬────────┬────────────┬───┬───┬───┬───┬───┬──────────┬────┬─────
Посадочный │d = d ,│ d │ d │ l │ l │ l │ b │Количество│ D │ H
диаметр │ 1 2 │ 3 │ 4│ │ 1│ 2│ │ винтов │ │
фланца d │не менее│(пред. откл.│ ├───┴───┴───┴───┤ ├────┴─────
│ │ +/- 0,2) │ │ Не менее │ │ Не более
───────────┼────────┼────────────┼───┼───┬───┬───┬───┼──────────┼────┬─────
32 │ 65 │ - │ - │ 5 │ - │ 6 │ 6 │ - │160 │ 25
│ │ │ ├───┤ │ │ │ │ ├─────
│ │ │ │12 │ │ │ │ │ │ 63
│ │ │ ├───┤ │ │ │ │ ├─────
│ │ │ │25 │ │ │ │ │ │ 80
├────────┤ │ ├───┤ │ │ │ ├────┼─────
│ 80 │ │ │ 5 │ │ │ │ │200 │ 20
│ │ │ ├───┤ │ │ │ │ ├─────
│ │ │ │12 │ │ │ │ │ │ 63
───────────┼────────┤ │ ├───┤ ├───┤ │ ├────┼─────
51 │ 75 │ │ │ 5 │ │ 8 │ │ │150 │ 25
│ │ │ ├───┤ │ │ │ │ ├─────
│ │ │ │12 │ │ │ │ │ │ 80
│ ├────────────┼───┤ │ │ ├───┼──────────┼────┼─────
│ │ 40 │М6 │ │ │ │12 │ 6 │250 │ 63
───────────┼────────┼────────────┤ ├───┤ ├───┤ │ ├────┼─────
76 │ 115 │ 65 │ │ 5 │ │11 │ │ │300 │ 20
│ │ │ ├───┼───┤ │ │ │ ├─────
│ │ │ │12 │ 4 │ │ │ │ │ 63
│ │ │ ├───┤ │ │ │ │ ├─────
│ │ │ │25 │ │ │ │ │ │ 160
───────────┼────────┼────────────┼───┼───┼───┤ │ │ │ ├─────
127 │ 165 │ 110 │М8 │ 5 │ - │ │ │ │ │ 32
│ │ │ ├───┼───┤ │ │ │ ├─────
│ │ │ │12 │ 6 │ │ │ │ │ 63
│ │ │ ├───┤ │ │ │ │ ├─────
│ │ │ │25 │ │ │ │ │ │ 250
├────────┤ ├───┼───┤ ├───┼───┤ ├────┼─────
│ 175 │ │М10│12 │ │13 │16 │ │350 │ 80
│ │ │ ├───┤ │ │ │ │ ├─────
│ │ │ │25 │ │ │ │ │ │ 250
───────────┼────────┼────────────┼───┼───┤ ├───┼───┼──────────┤ ├─────
203 │ 250 │ 180 │М12│12 │ │16 │20 │ 8 │ │ 50
│ │ │ ├───┤ │ │ │ │ ├─────
│ │ │ │25 │ │ │ │ │ │ 200
├────────┤ │ ├───┤ │ │ │ ├────┼─────
│ 260 │ │ │12 │ │ │ │ │500 │ 63
│ │ │ ├───┤ │ │ │ │ ├─────
│ │ │ │25 │ │ │ │ │ │ 100
───────────┼────────┼────────────┼───┼───┤ │ │ │ ├────┼─────
305 │ 365 │ 280 │М16│12 │ │ │ │ │600 │ 63
│ │ │ ├───┤ │ │ │ │ ├─────
│ │ │ │25 │ │ │ │ │ │ 100
├────────┤ │ ├───┤ ├───┼───┤ ├────┼─────
│ 375 │ │ │12 │ │19 │25 │ │750 │ 63
│ │ │ ├───┤ │ │ │ │ ├─────
│ │ │ │25 │ │ │ │ │ │ 100
│ │ │ │ │ ├───┤ │ ├────┼─────
│ │ │ │ │ │22 │ │ │900 │ 63
│ │ │ │ │ │ │ │ │ ├─────
│ │ │ │ │ │ │ │ │ │ 100
б) Круги остальных форм
Черт. 9
Таблица 9
мм
──────────┬────────┬────────────┬────┬───┬───┬───┬───┬───────────┬────┬────
Посадочный│d = d ,│ d │ d │ l │ l │ l │ b │Количество │ D │ H
диаметр │ 1 2 │ 3 │ 4 │ │ 1│ 2│ │ винтов │ │
фланца d │не менее│(пред. откл.│ ├───┴───┴───┴───┤ ├────┴────
│ │ +/- 0,2) │ │ Не менее │ │Не более
──────────┼────────┼────────────┼────┼───┬───┬───┬───┼───────────┼────┬────
32 │ 65 │ - │ - │ 5 │ - │ 6 │ 6 │ - │160 │ 10
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │12 │ │ │ │ │ │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │ 50
├────────┤ │ ├───┤ │ │ │ ├────┼────
│ 80 │ │ │ 5 │ │ │ │ │200 │ 10
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │12 │ │ │ │ │ │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │ 50
├────────┤ │ ├───┤ │ ├───┤ ├────┼────
│ 100 │ │ │ 5 │ │ │ 8 │ │250 │ 10
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │12 │ │ │ │ │ │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │ 50
──────────┼────────┤ │ ├───┤ ├───┼───┤ ├────┼────
51 │ 75 │ │ │ 5 │ │ 8 │ 6 │ │150 │ 10
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │12 │ │ │ │ │ │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │100
│ ├────────────┼────┼───┤ │ ├───┼───────────┼────┼────
│ │ 40 │ М6 │ 5 │ │ │12 │ 6 │250 │ 10
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │12 │ │ │ │ │ │ 40
──────────┼────────┼────────────┤ ├───┤ ├───┤ │ ├────┼────
76 │ 115 │ 65 │ │ 5 │ │11 │ │ │300 │ 10
│ │ │ ├───┼───┤ │ │ │ ├────
│ │ │ │12 │ 4 │ │ │ │ │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │200
├────────┼────────────┼────┼───┼───┤ │ │ ├────┼────
│ 175 │ 110 │М10 │12 │ 6 │ │ │ │400 │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │ 50
──────────┼────────┤ ├────┼───┼───┤ │ │ ├────┼────
127 │ 165 │ │ М8 │ 5 │ - │ │ │ │300 │ 10
│ │ │ ├───┼───┤ │ │ │ ├────
│ │ │ │12 │ 6 │ │ │ │ │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │200
├────────┤ ├────┼───┼───┼───┼───┤ ├────┼────
│ 175 │ │М10 │ 5 │ - │13 │16 │ │350 │ 10
│ │ │ ├───┼───┤ │ │ │ ├────
│ │ │ │12 │ 6 │ │ │ │ │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │200
│ │ │ ├───┼───┤ │ │ ├────┼────
│ │ │ │ 5 │ - │ │ │ │400 │ 10
│ │ │ ├───┼───┤ │ │ │ ├────
│ │ │ │12 │ 6 │ │ │ │ │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │100
├────────┤ │ ├───┼───┼───┼───┼───────────┼────┼────
│ 185 │ │ │ 5 │ - │16 │20 │ 8 │450 │ 10
│ │ │ ├───┼───┤ │ │ │ ├────
│ │ │ │12 │ 6 │ │ │ │ │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │ 63
──────────┼────────┼────────────┼────┼───┼───┤ │ │ ├────┼────
203 │ 260 │ 180 │М12 │ 5 │ - │ │ │ │350 │ 10
│ │ │ ├───┼───┤ │ │ │ ├────
│ │ │ │12 │ 6 │ │ │ │ │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │200
│ │ │ ├───┼───┤ │ │ ├────┼────
│ │ │ │ 5 │ - │ │ │ │400 │ 10
│ │ │ ├───┼───┤ │ │ │ ├────
│ │ │ │12 │ 6 │ │ │ │ │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │150
│ │ │ ├───┼───┤ │ │ ├────┼────
│ │ │ │ 5 │ - │ │ │ │500 │ 10
│ │ │ ├───┼───┤ │ │ │ ├────
│ │ │ │12 │ 6 │ │ │ │ │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │100
│ │ │ ├───┼───┤ │ │ ├────┼────
│ │ │ │ 5 │ - │ │ │ │600 │ 10
│ │ │ ├───┼───┤ │ │ │ ├────
│ │ │ │12 │ 6 │ │ │ │ │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │ 80
──────────┼────────┼────────────┼────┼───┼───┤ │ │ ├────┼────
305 │ 365 │ 280 │М16 │ 5 │ - │ │ │ │600 │ 10
│ │ │ ├───┼───┤ │ │ │ ├────
│ │ │ │12 │ 6 │ │ │ │ │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │250
├────────┤ │ ├───┤ ├───┼───┤ ├────┼────
│ 380 │ │ │12 │ │19 │25 │ │750 │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │250
│ │ │ ├───┤ ├───┤ │ ├────┼────
│ │ │ │12 │ │22 │ │ │900 │ 40
│ │ │ ├───┤ │ │ │ │ ├────
│ │ │ │25 │ │ │ │ │ │100
│ │ │ │ │ │ │ ├───────────┼────┼────
│ │ │ │ │ │ │ │ 10 │1060│ 63
──────────┼────────┼────────────┼────┤ │ ├───┼───┤ ├────┼────
508 │ 600 │ 480 │М20 │ │ │25 │32 │ │1250│100
2.5.1. Для шлифовальных кругов с посадочными диаметрами d = 40 мм и 90 мм, применяемых на зубошлифовальных станках, допускается назначать основные размеры мест крепления соответственно как для кругов с посадочными диаметрами d = 51 мм и 76 мм.
2.5.2. Для шлифовальных кругов с посадочным диаметром d = 127 мм, применяемых на зубошлифовальных станках, допускается вместо размера наружного диаметра фланца применять размер .
2.5.3. Шейку фланца высотой выполнять при .
2.5.4. Проставное кольцо устанавливать при .
2.5.5. Прижимную поверхность фланцев выполнять с поднутрением 0,3 - 0,5 мм.
2.5.6. Между фланцами и инструментом устанавливать прокладки по ГОСТ 12.3.028-82.
2.5.7. Предельные отклонения посадочного диаметра фланца d:
а) для подвижного фланца - по d11;
б) для неподвижного фланца на круглошлифовальных, внутришлифовальных и плоскошлифовальных станках - по f7;
в) для неподвижного фланца на заточных станках - по e8.
2.5.8. Предельные отклонения диаметра сопрягаемых поверхностей :
а) для подвижного фланца - по H8;
б) для неподвижного фланца - по f7.
2.6. Крепление шлифовальных кругов на переходных фланцах наклеиванием
Черт. 10
Таблица 10
мм
─────────────┬─────────────┬──────────────┬─────────────┬──────────────────
d │ d │ b │ D │ H
1 │ 2 │ │ │
─────────────┴─────────────┴──────────────┼─────────────┴──────────────────
Пред. откл. по H12 │ Не более
─────────────┬─────────────┬──────────────┼─────────────┬──────────────────
205 │ 210 │ 16 │ 200 │ 100
─────────────┼─────────────┼──────────────┼─────────────┼──────────────────
305 │ 310 │ 25 │ 300 │ 160
─────────────┼─────────────┤ ├─────────────┼──────────────────
408 │ 412 │ │ 400 │ 125
─────────────┼─────────────┤ ├─────────────┤
458 │ 462 │ │ 450 │
─────────────┼─────────────┼──────────────┼─────────────┤
508 │ 512 │ 32 │ 500 │
2.7. Крепление шлифовальных сегментов на переходных фланцах
Черт. 11
Таблица 11
мм
───┬─────────────────────┬────────────────────┬───┬──────────┬─────────────
D │ H │ h │ d │Количество│ B
│(пред. откл. по h12) │(пред. откл. по H12)│ 1│сегментов,│
├─────────────────────┴────────────────────┤ │ не более ├─────────────
│ Для сегментов типов │ │ │Для сегментов
│ │ │ │ типов
├─────┬─────┬─────────┬──────┬─────┬───────┤ │ ├───┬────┬────
│ СП │ 4С │ 5С │ СП │ 4С │ 5С │ │ │СП │ 4С │ 5С
───┼─────┼─────┼─────────┼──────┼─────┼───────┼───┼──────────┼───┼────┼────
250│ 65 │ - │ 65 │ 35 │ - │ 18 │М10│ 6 │80 │ - │ 60
───┼─────┼─────┤ ├──────┼─────┼───────┤ │ ├───┼────┼────
300│ 90 │ 90 │ │ 46 │ 40 │ 46 │ │ │90 │100 │100
───┼─────┤ │ ├──────┤ ├───────┼───┼──────────┼───┤ │
400│ 120 │ │ │ 50 │ │ 44 │М12│ 8 │100│ │
───┤ │ │ │ │ │ │ ├──────────┤ │ │
500│ │ │ │ │ │ │ │ 10 │ │ │
───┤ │ │ │ │ │ │ ├──────────┤ │ │
600│ │ │ │ │ │ │ │ 12 │ │ │
───┤ │ │ │ │ ├───────┤ ├──────────┤ │ │
750│ │ │ │ │ │ 42 │ │ 16 │ │ │
───┤ │ │ │ │ │ ├───┼──────────┤ │ │
900│ │ │ │ │ │ │М16│ 18 │ │ │
2.8. Если применение зажимных устройств размерами и , указанными в настоящем стандарте, невозможно, то допускается наружные диаметры их назначать в соответствии с размерами мест креплений под зажимные фланцы абразивных инструментов.
2.9. Черт. 1 - 11 не определяют конструкцию элементов крепления.
