ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ПАЯНЫЕ
ОСНОВНЫЕ ТИПЫ И ПАРАМЕТРЫ
Brazing and soldering joints.
Main types and parameters
ГОСТ 19249-73*
Список изменяющих документов (в ред. Изменения N 1, утв. в феврале 1981 г.) |
Постановлением Государственного комитета стандартов Совета Министров СССР от 4 декабря 1973 г. N 2641 срок введения установлен
с 1 января 1975 года
Проверен в 1979 г. Срок действия продлен
до 1 января 1985 года
Переиздание май 1982 г. с Изменением N 1, утвержденным в феврале 1981 г. (ИУС 5-1981 г.).
1. Настоящий стандарт устанавливает основные типы паяных соединений, конструктивные элементы паяных швов, их обозначения и параметры.
2. Основные типы паяных соединений и их условные обозначения приведены в табл. 1.
Тип паяного соединения | Характерное сечение паяного соединения | Условное обозначение соединения |
Нахлесточный |  | ПН-1 |
 | ПН-2 | |
 | ПН-3 | |
Телескопический |  | ПН-4 |
 | ПН-5 | |
 | ПН-6 | |
Стыковой |  | ПВ-1 |
 | ПВ-2 | |
Косостыковой |  | ПВ-3 |
 | ПВ-4 | |
Тавровый |  | ПТ-1 |
 | ПТ-2 | |
 | ПТ-3 | |
 | ПТ-4 | |
Угловой |  | ПУ-1 |
 | ПУ-2 | |
 | ПУ-3 | |
Соприкасающийся |  | ПС-1 |
 | ПС-2 | |
 | ПС-3 | |
 | ПС-4 | |
 | ПС-5 |
(Измененная редакция, Изм. N 1).
3. Параметры конструктивных элементов паяных швов и их условные обозначения приведены в табл. 2.
Таблица 2
Тип соединения | Конструктивные элементы паяных швов | Наименование конструктивных элементов | Буквенное обозначение конструктивных элементов |
Нахлесточный телескопический |  | Толщина основного материала | S |
Толщина шва | a | ||
Ширина шва | b | ||
Стыковой |  | Толщина основного материала | S |
Толщина шва | a | ||
Ширина шва | b | ||
Косостыковой |  | Толщина основного материала | S |
Толщина шва | a | ||
Ширина шва | b | ||
Угол скоса |  | ||
Тавровый |  | Толщина основного материала | S |
Толщина шва | a | ||
Ширина шва | b | ||
Угловой |  | Толщина основного материала | S |
Толщина шва | a | ||
Ширина шва | b | ||
Угол соединения деталей |  | ||
Угол скоса |  | ||

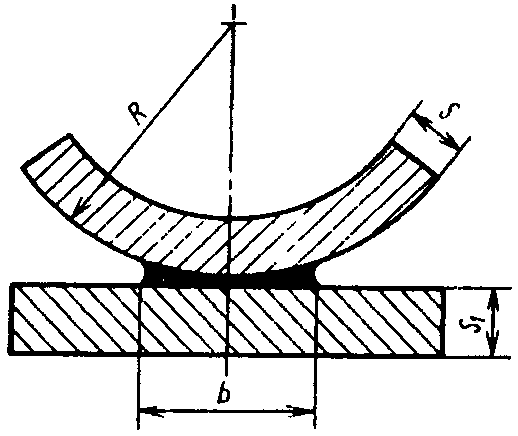

Соприкасающийся |  | Толщина основного материала | S |
Радиус кривизны паяемой детали | R | ||
Ширина шва | b |
Примечания. 1 - 5. (Исключены, Изм. N 1).
6. Толщина шва а определяется величиной сборочного зазора и физико-химическими свойствами паяемого материала и припоя. Величины сборочных зазоров для наиболее распространенных сочетаний "паяемый материал - припой" приведены в справочном Приложении 1.
7. Величина нахлестки определяется механическими свойствами паяемого материала, паяного шва и требованиями, предъявляемыми к конструкции.
8. Толщина паяемого материала S устанавливается при проектировании паяной конструкции.
(Измененная редакция, Изм. N 1).
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 2.313-68 Постановлением Госстандарта СССР от 30.12.1980 N 5294 введен в действие с 1 января 1984 года ГОСТ 2.313-82. |

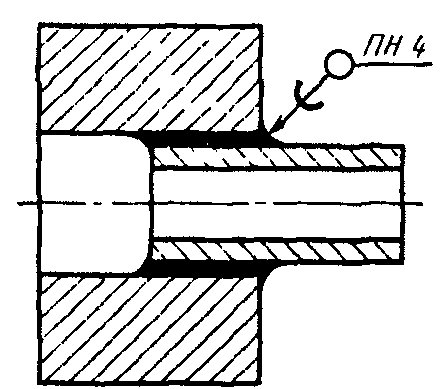

4. Условные изображения и обозначения паяных швов на чертеже - по ГОСТ 2.313-68.
Условное обозначение типа паяного соединения проставляют над полкой линии-выноски.
5. Рациональная форма галтели - вогнутый мениск.
6. Форма и конструктивные элементы швов паяных соединений, которые являются комбинацией основных типов, должны быть вычерчены с указанием размеров. Допускается не вычерчивать форму и конструктивные элементы швов комбинированных паяных соединений на электромонтажных чертежах.
7. Комбинированные паяные соединения, широко применяемые в отраслях промышленности, приведены в справочном Приложении 2.
8. (Исключен, Изм. N 1).
9. Условные обозначения швов паяных соединений, применяемые при переписке и в документации, должны состоять из:
а) буквенно-цифрового обозначения типа паяного соединения по табл. 1;
б) размеров сечения и длины шва.
Пример условного обозначения паяного шва типа нахлесточный ПН-1, толщиной 0,05 мм, шириной 10 мм и длиной шва 150 мм:
ПН-1 0,05 х 10 х 150 ГОСТ 19249-73
Примечание. Буквенно-цифровые обозначения швов комбинированных паяных соединений состоят из буквенно-цифровых обозначений основных типов, например:
ПН-2 0,01 х 12 х 100 ПВ-1 0,02 х 5 х 100 ГОСТ 19249-73
(Измененная редакция, Изм. N 1).
Справочное
РАСПРОСТРАНЕННЫХ СОЧЕТАНИЙ "ПАЯЕМЫЙ МАТЕРИАЛ - ПРИПОЙ"
Наименование припоя | Наименование паяемого материала | ||||
Медь | Медные сплавы | Сталь углеродистая и низколегированная | Сталь нержавеющая | Алюминий и алюминиевые сплавы | |
Оловянно-свинцовый | 0,07 - 0,20 | 0,07 - 0,20 | 0,05 - 0,50 | 0,20 - 0,75 | 0,05 - 0,15 |
Медный | - | 0,04 - 0,20 | 0,001 - 0,05 | 0,01 - 0,10 | - |
Медно-цинковый | 0,04 - 0,20 | 0,04 - 0,20 | 0,05 - 0,25 | 0,02 - 0,12 | - |
Медно-фосфористый | 0,04 - 0,20 | 0,04 - 0,20 | - | - | - |
Серебряно-медно-фосфористый | 0,02 - 0,15 | 0,02 - 0,15 | - | - | - |
Серебряный | 0,04 - 0,25 | 0,04 - 0,25 | 0,02 - 0,15 | 0,05 - 0,10 | - |
Алюминиевый | - | - | - | - | 0,12 - 0,25 |
Цинковый | - | - | - | - | 0,10 - 0,25 |
Справочное
И ИХ УСЛОВНЫХ ОБОЗНАЧЕНИЙ

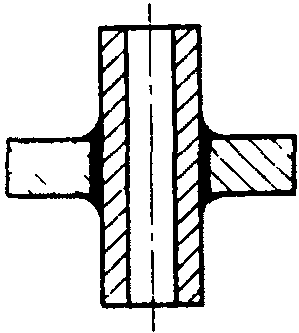

Характерное сечение паяного соединения | Условное обозначение соединения |
 | ПН-2; ПВ-1 |
 | ПН-5; ПВ-2 |
 | 2ПН-3; 3ПВ-1 |
 | 2ПВ-3 |
 | ПВ-2; ПВ-4 |
 | ПВ-1; 2ПН-1 |
 | ПВ-2; 2ПН-4 |
 | ПТ-1; 2ПВ-1 |
 | nПВ-4, где n - число витков |
 | ПН-1; 4ПН-2 |
 | ПТ-2; ПВ-1 |
 | 3ПН-2; 2ПВ-1 |
 | 2ПН-2; 2ПВ-1 |
 | 6ПН-2; 4ПВ-1; ПС-1 |
(Измененная редакция, Изм. N 1).
