"ГОСТ 19083-80. Пластины опорные сменные многогранные твердосплавные круглой формы. Конструкция и размеры"
(введен Постановлением Госстандарта СССР от 19.06.1980 N 2905)
"ГОСТ 19083-80. Пластины опорные сменные многогранные твердосплавные круглой формы. Конструкция и размеры"
(введен Постановлением Госстандарта СССР от 19.06.1980 N 2905)
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 19 июня 1980 г. N 2905
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ КРУГЛОЙ ФОРМЫ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Round throw-away (indexable) carbide shims.
Design and dimensions
ГОСТ 19083-80
ОКП 19 6000
Взамен ГОСТ 19083-73
Дата введения
1 января 1982 года
Переиздание. Апрель 1992 г.

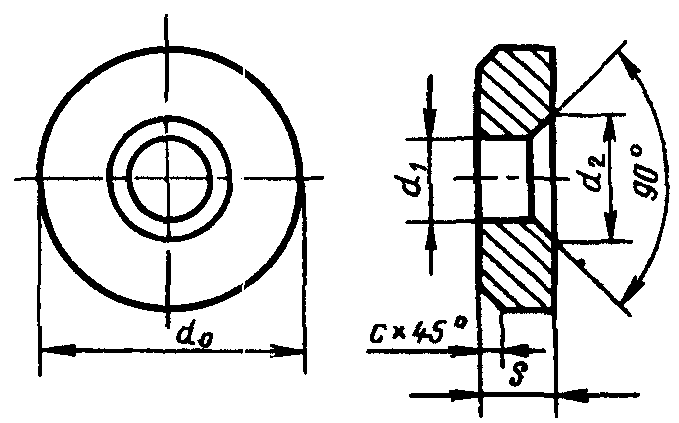

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
─────────────────────────┬──────┬─────┬────┬────┬────┬─────┬──────
────────┬─────────┬──────┤метр │ 0 │ │ 1 │ 2 │ │ г ~=
цифровое│буквенно-│приме-│режу- │ │ │ │ │ │
│цифровое │няе- │щей │ │ │ │ │ │
│ │мость │плас- │ │ │ │ │ │
│ │ │тины d│ │ │ │ │ │
────────┼─────────┼──────┼──────┼─────┼────┼────┼────┼─────┼──────
771-0903│ORN-0903 │ │9,525 │9,3 │3,18│3,81│6,5 │0,5 │2,39
────────┼─────────┼──────┼──────┼─────┤ ├────┼────┤ ├──────
771-1203│ORN-1203 │ │12,700│12,5 │ │5,16│8,0 │ │4,29
────────┼─────────┼──────┼──────┼─────┼────┼────┼────┼─────┼──────
771-1504│ORN-1504 │ │15,875│15,6 │4,76│6,35│9,2 │0,8 │10,10
────────┼─────────┼──────┼──────┼─────┤ │ │ │ ├──────
771-1904│ORN-1904 │ │19,050│18,8 │ │ │ │ │15,85
────────┼─────────┼──────┼──────┼─────┤ │ │ │ ├──────
771-2204│ORN-2204 │ │22,200│22,0 │ │ │ │ │22,65
────────┼─────────┼──────┼──────┼─────┼────┼────┼────┤ ├──────
771-2506│ORN-2506 │ │25,400│25,2 │6,35│7,93│11,1│ │40,08
Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, толщиной s = 3,18 мм, для режущей пластины диаметром d = 9,525 мм:
196527 0437 0903
2. Система обозначений пластин - по ГОСТ 19042-80.
3. Технические требования - по ГОСТ 19086-80.
