ГОСТ 18828-73. Государственный стандарт Союза ССР. Ключи кольцевые односторонние с четырехгранным зевом. Конструкция и размеры
Приложение. Конструкция и размеры кольцевых ключей
Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 25 мая 1973 г. N 1320
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КЛЮЧИ КОЛЬЦЕВЫЕ ОДНОСТОРОННИЕ С ЧЕТЫРЕХГРАННЫМ ЗЕВОМ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Ring single-ended square spanners.
Design and dimensions
ГОСТ 18828-73*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1979 г.)
Группа Г24
7811-0360
Взамен
ОСТ 4150
Постановлением Государственного комитета стандартов Совета Министров СССР от 25 мая 1973 г. N 1320 срок введения установлен
с 1 января 1974 года
Проверен в 1983 г.
Переиздание (июль 1989 г.) с Изменением N 1, утвержденным в июне 1979 г. (ИУС 8-79).
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на кольцевые односторонние ключи с четырехгранным зевом с размерами зева от 5 до 41 мм.
В стандарте учтены рекомендации СЭВ по стандартизации РС 2270-69 и РС 2244-69.
2. Ключи должны изготовляться двух исполнений:
1 - прямые,
2 - коленчатые.
3. Основные размеры ключей должны соответствовать указанным на чертеже и в таблице.
Исполнение 1

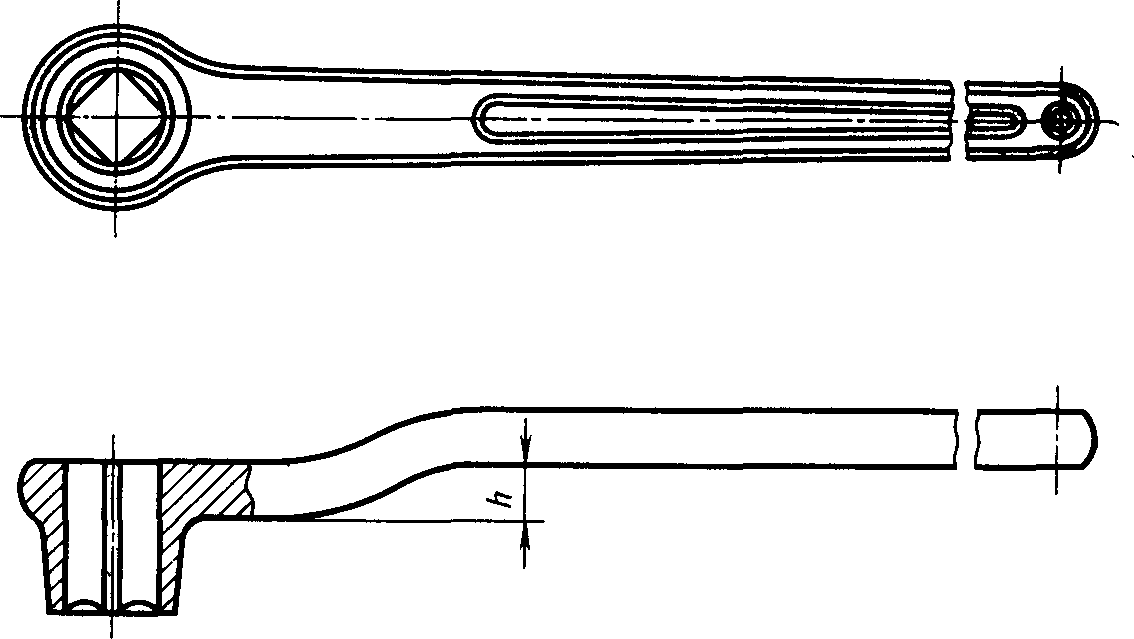

Исполнение 2
Ключ исполнения 1
Ключ исполнения 2
S
D
d
H
h
L
l
H12
Обозначение
Применяемость
Обозначение
Применяемость
Номин.
Пред. откл.
7811-0361
7811-0381
5
+0,12
+0,02
15
10
10
5
110
6,7
7811-0362
7811-0382
7
+0,15
+0,03
18
13
12
7
125
9,2
7811-0363
7811-0383
8
20
14
15
8
140
10,5
7811-0364
7811-0384
10
+0,19
+0,04
25
17
18
10
160
13,5
7811-0365
7811-0385
11
18
20
11
170
14,5
7811-0366
7811-0386
12
+0,24
+0,04
28
20
12
180
16,5
7811-0367
7811-0387
14
+0,27
+0,05
32
23
24
14
220
19,0
7811-0368
7811-0388
17
+0,30
+0,05
38
27
28
17
260
23,0
7811-0369
7811-0389
19
+0,36
+0,06
42
29
32
19
280
26,0
7811-0371
7811-0391
22
48
34
36
22
320
30,0
7811-0372
7811-0392
24
50
37
40
24
340
33,0
7811-0373
7811-0393
27
+0,48
+0,08
56
42
45
27
380
37,0
7811-0374
7811-0394
30
63
46
50
30
420
41,0
7811-0375
7811-0395
32
67
48
56
32
450
44,0
7811-0376
7811-0396
36
+0,60
+0,10
75
54
60
36
480
49,0
7811-0377
7811-0397
41
85
63
67
41
500
57,0
Пример условного обозначения ключа исполнения 1 с размером зева S = 14 мм, с шероховатостью поверхностей исполнения 1 по ГОСТ 2838-80, с покрытием Кд 21.хр:
Ключ 7811-0367 1 Кд 21.хр ГОСТ 18828-73
То же, ключа исполнения 2:
Ключ 7811-0387 1 Кд 21.хр ГОСТ 18828-73
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 7505-74 Постановлением Госстандарта СССР от 21.09.1989 N 2815 с 1 июля 1990 года введен в действие ГОСТ 7505-89.
4. Не указанные в таблице предельные отклонения размеров - по 2-му классу точности ГОСТ 7505-74.
3, 4. (Измененная редакция, Изм. N 1).
5. Ключи должны изготовляться из стали марки 40Х по ГОСТ 4543-71.
Допускается применять сталь других марок с механическими свойствами в термически обработанном состоянии не ниже, чем у стали марки 40Х.
6. Ключи должны иметь прочность, определяемую крутящими моментами по группе прочности А ГОСТ 2838-80, а ключ с размером зева S = 5 мм должен иметь прочность, определяемую крутящим моментом 1,16 кгс·м.
7. Твердость ключей - по 2-му ряду ГОСТ 2838-80.
8. Остальные технические требования - по ГОСТ 2838-80.
Ключи, выпускаемые для продажи через розничную торговую сеть, аттестованные на государственный Знак качества, должны иметь защитно-декоративное покрытие, соответствующее группе условий эксплуатации по ГОСТ 9.303-84, не ниже 2 - 4.
Для ключей, предназначенных для внерыночного потребления, аттестованных на государственный Знак качества, допускаются защитно-декоративные покрытия, соответствующие группе условий эксплуатации 1 по ГОСТ 9.303-84.
Для инструментов, аттестованных на государственный Знак качества, шероховатость поверхностей должна соответствовать группе 1.
9. Маркировать по ГОСТ 2838-80 с добавлением обозначения ключа.
На ключах и на всей сопроводительной документации для ключей, аттестованных на государственный Знак качества, должно быть изображение Знака, присвоенного в установленном порядке.
10. Гарантийный срок ключей, аттестованных на государственный Знак качества, - 9 мес со дня продажи через розничную торговую сеть, а для внерыночного потребления - с момента получения потребителем.
8 - 10. (Измененная редакция, Изм. N 1).
Приложение
Рекомендуемое

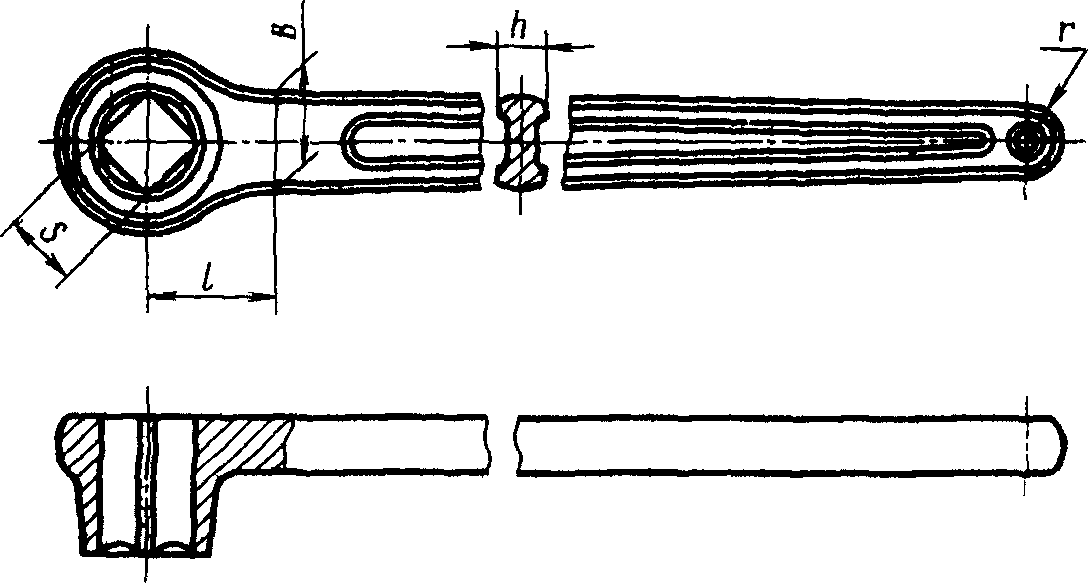

КОНСТРУКЦИЯ И РАЗМЕРЫ КОЛЬЦЕВЫХ КЛЮЧЕЙ
Исполнение 1
Исполнение 2
мм
S
B
h
l
r
S
B
h
l
r
5
7
5
10
3,0
19
20
8
32
7,5
7
9
6
12
3,5
22
22
9
34
8,5
8
10
13
4,0
24
24
36
9,0
10
13
7
17
5,0
27
26
10
42
9,5
11
14
19
30
28
45
10,5
12
15
21
6,0
32
30
11
50
11,0
14
16
25
36
34
12
56
12,0
17
18
8
28
7,0
41
36
62
13,0
