ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ЗАЖИМНЫЕ С СУХАРЕМ ДЛЯ ИНСТРУМЕНТА

С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Clamping bushings with a slider for tools

with a cylindrical shank. Design and dimensions

ГОСТ 18069-72*

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1981 г.)

Группа Г27

6107-0410

Взамен MH 1243-60

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1972 г. N 1519 срок введения установлен

с 1 июля 1973 года

Проверен в 1980 г.

Переиздание (февраль 1987 г.) с Изменением N 1, утвержденным в марте 1981 г. (ИУС 5-81).

1. КОНСТРУКЦИЯ И РАЗМЕРЫ ВТУЛОК

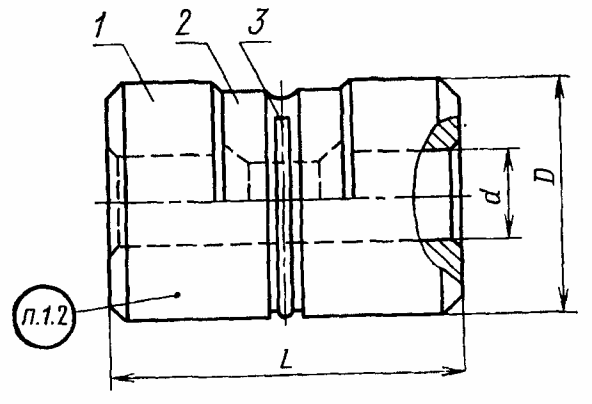

1.1. Конструкция и размеры втулок должны соответствовать указанным на черт. 1 и в табл. 1.

Размеры для справок.

Черт. 1

Таблица 1

Размеры в мм

Обозначения втулок	Применяемость	D	d	L	Масса <*>, кг,
6107-0411		12	От 2 до 7	20	0,018
6107-0412		15	От 3 до 9	24	0,032
6107-0412		15	Св. 9 до 10	24	0,020
6107-0413		18	От 3 до 11	26	0,041
6107-0413		18	Св. 11 до 12	26	0,032
6107-0414		25	От 3 до 18	36	0,137
6107-0414		25	Св. 18 до 20	36	0,066
6107-0415		32	От 6 до 20	55	0,340

Продолжение табл. 1

Обозначения втулок	Дет. 1. Корпус. Кол. 1	Дет. 2. Сухарь. Кол. 1	Дет. 3. Кольцо пружинное. Кол. 1
	Обозначения
6107-0411	6107-0411/001	6107-0411/002	6107-0411/003
6107-0412	6107-0412/001	6107-0412/002	6107-0412/003
			-
6107-0413	6107-0413/001	6107-0413/002	6107-0413/003
			-
6107-0414	6107-0414/001	6107-0414/002	6107-0414/003
			-
6107-0415	6107-0415/001	6107-0415/002	6107-0415/003

--------------------------------

<*> Масса подсчитана при наименьшем внутреннем диаметре втулки d.

Пример условного обозначения втулки размерами D = 12 мм, d = 2,4 мм:

Втулка 6107-0411 2,4 ГОСТ 18069-72

(Измененная редакция, Изм. N 1).

1.2. Маркировать: обозначение втулки, фактический размер d и товарный знак предприятия-изготовителя.

2. КОНСТРУКЦИЯ И РАЗМЕРЫ КОРПУСОВ (ДЕТАЛЬ 1)

2.1. Конструкция и размеры корпусов должны соответствовать указанным на черт. 2 и в табл. 2 и 3.

Черт. 2

Таблица 2

мм

d	c
До 6	0,3
Св. 6 до 10	0,6
Св. 10 до 18	1,0
Св. 18	1,6

Таблица 3

Размеры в мм

Обозначения корпусов	D	d <*>	L		l		b	r	Масса <**>, кг,
6107-0411/001	12	От 2 до 7	20	10,0	10,0	8	1,0	0,50	0,015
6107-0412/001	15	От 3 до 9	24	13,0	12,0	10	1,0	0,50	0,027
6107-0412/001	15	Св. 9 до 10	24	-	12,0		-	-	0,017
6107-0413/001	18	От 3 до 11	26	15,6	13,0		1,2	0,60	0,032
6107-0413/001	18	Св. 11 до 12	26	-	13,0		-	-	0,027
6107-0414/001	25	От 3 до 18	36	22,5	18,0	14	1,2	0,60	0,113
6107-0414/001	25	Св. 18 до 20	36	-	18,0	14	-	-	0,054
6107-0415/001	32	От 6 до 20	55	29,0	27,5	23	1,5	0,75	0,275

--------------------------------

<*> Фактический размер отверстия указывается при заказе.

<**> Масса подсчитана при наименьшем внутреннем диаметре втулки d.

Пример условного обозначения корпуса размерами D = 12 мм, d = 2 мм:

Корпус 6107-0411/001 2 ГОСТ 18069-72

(Измененная редакция, Изм. N 1).

ИС МЕГАНОРМ: примечание.

Постановлением Госстандарта России от 09.02.2001 N 64-ст с 1 сентября 2001 года введен в действие ГОСТ 1435-99.

2.2. Материал - сталь марки У7 по ГОСТ 1435-74.

2.3. Остальные технические требования - по ГОСТ 17166-71.

3. КОНСТРУКЦИЯ И РАЗМЕРЫ СУХАРЕЙ (ДЕТАЛЬ 2)

3.1. Конструкция и размеры сухарей должны соответствовать указанным на черт. 3 и в табл. 4.

Черт. 3

Таблица 4

Размеры в мм

Обозначения сухарей	D (поле допуска h11)	d <*> (поле допуска H8)	l		b	h	c	r	Масса <**>, кг,
6107-0411/002	12	От 2 до 7	7	10,0	1,2	5,5	2	0,6	0,0025
6107-0412/002	15	От 3 до 9	9	13,0	1,2	7,0		0,6	0,0055
6107-0412/002	15	Св. 9 до 11		-	-	7,0		-	0,0040
6107-0413/002	18	От 3 до 11		15,6	1,6	8,5		0,8	0,0085
6107-0413/002	18	Св. 11 до 12		-	-	8,5		-	0,0055
6107-0414/002	25	От 3 до 18	13	22,5	1,6	11,8	3	0,8	0,0240
6107-0414/002	25	Св. 18 до 20	13	-	-	11,8	3	-	0,0120
6107-0415/002	32	От 6 до 20	22	29,0	1,8	15,0	5	0,9	0,0650

--------------------------------

<*> Фактический размер отверстия указывается при заказе.

<**> Масса подсчитана при наименьшем внутреннем диаметре втулки d.

Пример условного обозначения сухаря размерами D = 12 мм, d = 2 мм:

Сухарь 6107-0411/002 2 ГОСТ 18069-72

(Измененная редакция, Изм. N 1).

ИС МЕГАНОРМ: примечание.

Постановлением Госстандарта России от 09.02.2001 N 64-ст с 1 сентября 2001 года введен в действие ГОСТ 1435-99.

3.2. Материал - сталь марки У7 по ГОСТ 1435-74.

3.3. Твердость -

3.4. (Исключен, Изм. N 1).

4. КОНСТРУКЦИЯ И РАЗМЕРЫ ПРУЖИННЫХ КОЛЕЦ (ДЕТАЛЬ 3)

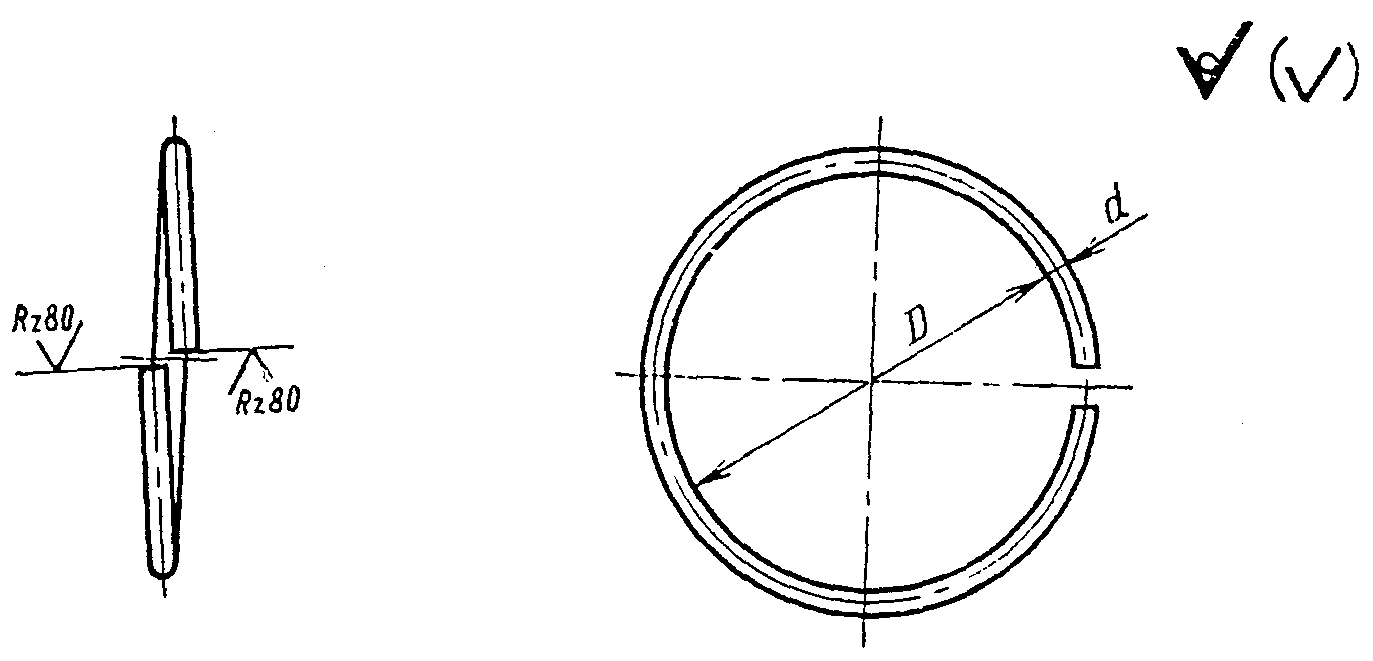

4.1. Конструкция и размеры колец должны соответствовать указанным на черт. 4 и в табл. 5.

Черт. 4

Таблица 5

Размеры в мм

Обозначения колец	d	D (поле допуска H14)	Длина развернутого кольца (поле допуска h14)	Масса 100 шт., кг,
6107-0411/003	0,63	8	27	0,007
6107-0412/003	0,63	10	34	0,009
6107-0413/003	1,00	12	41	0,026
6107-0414/003	1,00	18	59	0,037
6107-0415/003	1,20	23	76	0,070

Пример условного обозначения кольца размерами d = 0,63 мм; D = 8 мм:

Кольцо 6107-0411/003 ГОСТ 18069-72

(Измененная редакция, Изм. N 1).

ИС МЕГАНОРМ: примечание.

Постановлением Госстандарта России от 09.02.2001 N 64-ст с 1 сентября 2001 года введен в действие ГОСТ 1435-99.

4.2. Материал - проволока II и III ГОСТ 9389-75 из углеродистой стали группы 4 по ГОСТ 1435-74.

4.3. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).
