ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЗАГЛУШКИ КОНУСНЫЕ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Tapered stoppers for tube connections on internal cone.
Construction and dimensions
ГОСТ 16077-70
Группа Г18
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. N 839 срок введения установлен
с 1 января 1971 года
Переиздание. Июнь 1987 г.

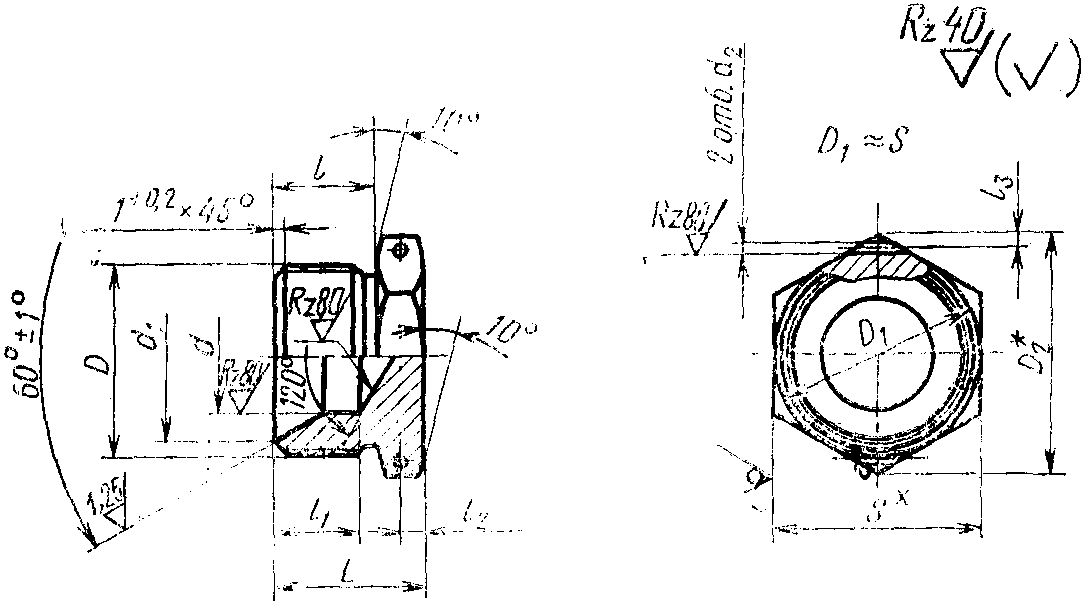

1. Конструкция и размеры конусных заглушек должны соответствовать указанным на чертеже и в таблице.
--------------------------------
<*> Размеры для справок.
Размеры, мм
Наружный диаметр труб Dн
d
d1
d2
Пред. откл.
+0,12
-0,06
Резьба D
D1
S
l
l1
l2
l3
L
Масса 100 шт. в кг
Пред. откл.
+/- 0,4
+/- 0,2
+/- 0,4
6
4
11,0
1,5
M14x1,5
19,6
17
13
12
2,5
2,0
18
1,94
8
6
13,0
M16x1,5
2,76
10
8
15,0
M18x1,5
21,9
19
3,54
12
10
17,0
M20x1,5
25,4
22
3,0
19
4,64
14
12
19,0
M22x1,5
27,7
24
5,10
16
14
21,0
M24x1,5
31,2
27
15
21
5,65
18
16
24,0
M27x1,5
34,6
30
6,93
20
18
27,0
M30x1,5
36,9
32
8,68
22
20
29,0
M33x1,5
41,6
36
16
22
11,30
24
22
13,20
25
23
32,0
M36x1,5
47,3
41
17
11
23
12,90
28
26
35,0
M39x1,5
15,80
30
28
35,5
17,40
32
30
38,0
2,0
M42x1,5
53,1
46
4,0
2,5
25
21,90
34
32
38,0
M45x1,5
24,40
36
34
44,0
M48x1,5
57,7
50
27,60
38
36
28,90
2. Материал: сталь марок 45, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
3. Технические требования - по ГОСТ 16078-70.
Пример условного обозначения конусной заглушки к трубопроводу Dн 16 из стали марки 45:
Заглушка конусная 16-022 ГОСТ 16077-70
То же, из стали марки 12Х18Н9Т:
Заглушка конусная 16-012 ГОСТ 16077-70
То же, из стали марки 13Х11Н2В2МФ:
Заглушка конусная 16-011 ГОСТ 16077-70
То же, для изделий авиационной и общей техники:
Заглушка конусная 16-022А ГОСТ 16077-70
Заглушка конусная 16-012А ГОСТ 16077-70
Заглушка конусная 16-011А ГОСТ 16077-70
