1. Настоящий стандарт распространяется на шпильки односторонние и двусторонние для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 °C до 650 °C.

Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением P_у менее 4 МПа (40 кгс/см²).

2. Шпильки должны изготовляться следующих типов:

А - шпилька сплошная с одинаковыми номинальными диаметрами резьбы и гладкой части, применяемая для фланцевых соединений трубопроводов паровых котлов, паровых и газовых турбин, арматуры, приборов и резервуаров с температурой металла менее или равной 300 °C;

Б - шпилька сплошная с номинальными диаметрами резьбы, номинального диаметра гладкой части, применяемая для фланцевых соединений турбин, трубопроводов и соединительных частей паровых котлов, паровых и газовых турбин, арматуры, приборов, аппаратов и резервуаров с температурой металла свыше 300 °C;

В - шпилька с осевым отверстием по всей длине, с номинальными диаметрами резьбы, номинального диаметра гладкой части, и выступом четырехгранным "под ключ", затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов с контролируемым затягом шпильки и температурой металла от 0 °C до 650 °C;

Г - шпилька с осевым отверстием по всей длине, с номинальными диаметрами резьбы, номинального диаметра гладкой части, и цилиндрическим выступом на ввинчиваемом конце, затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов, арматуры с контролируемым затягом шпильки и температурой металла от 0 °C до 650 °C;

Д - шпилька с осевым отверстием по всей длине, с номинальными диаметрами резьбы, номинального диаметра гладкой части, затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, арматуры, стопорных и регулирующих клапанов с контролируемым затягом шпильки и температурой металла от 0 °C до 650 °C.

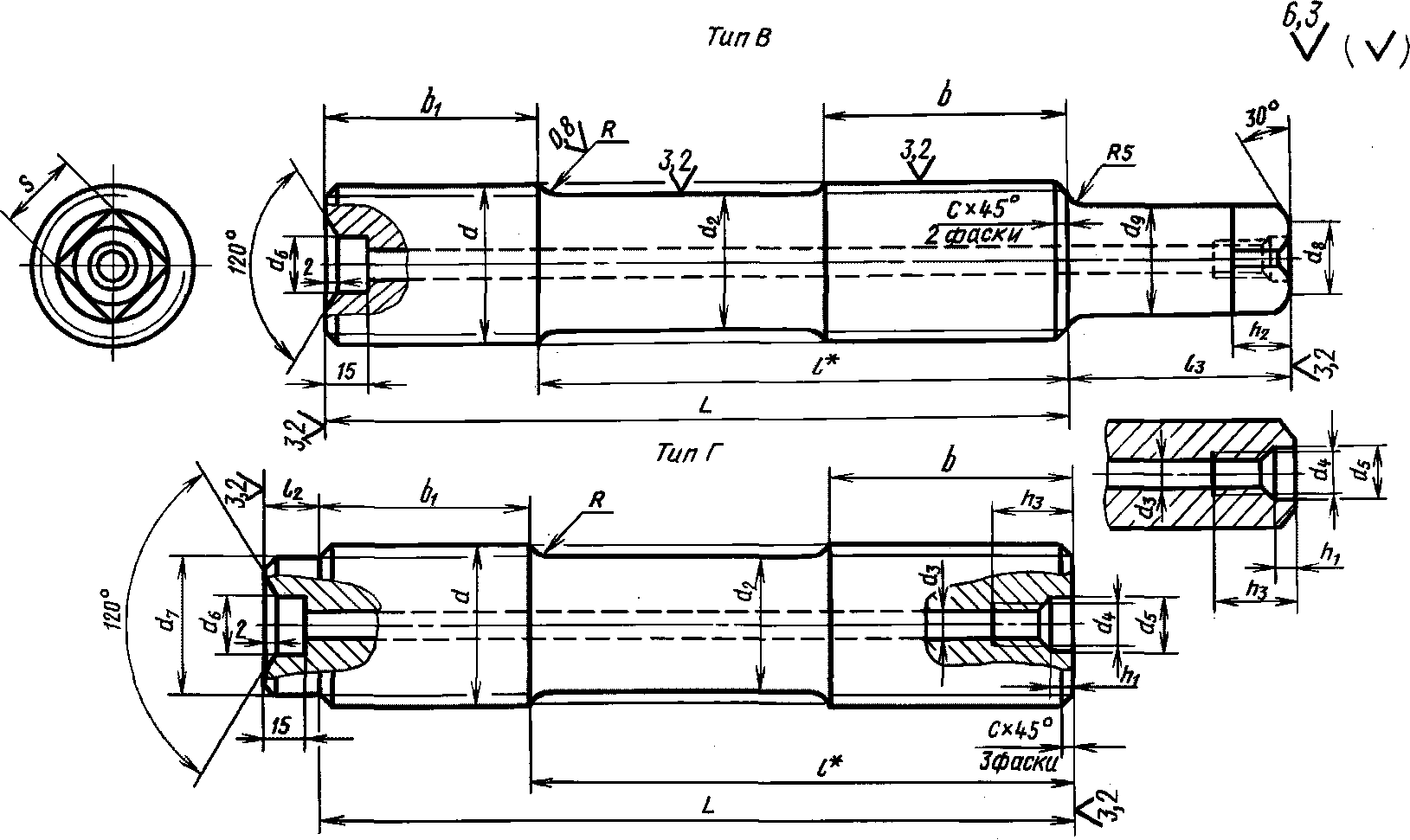

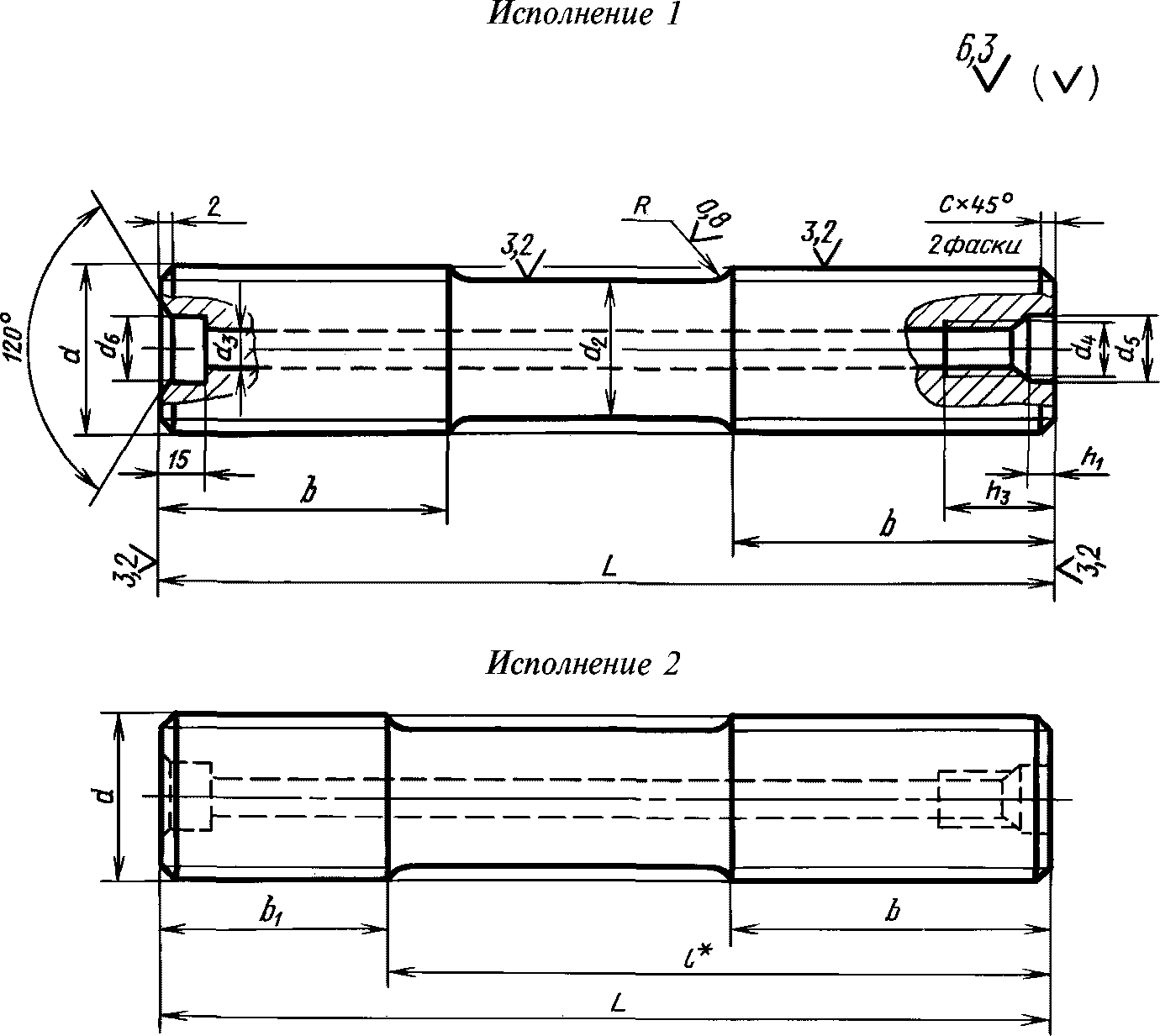

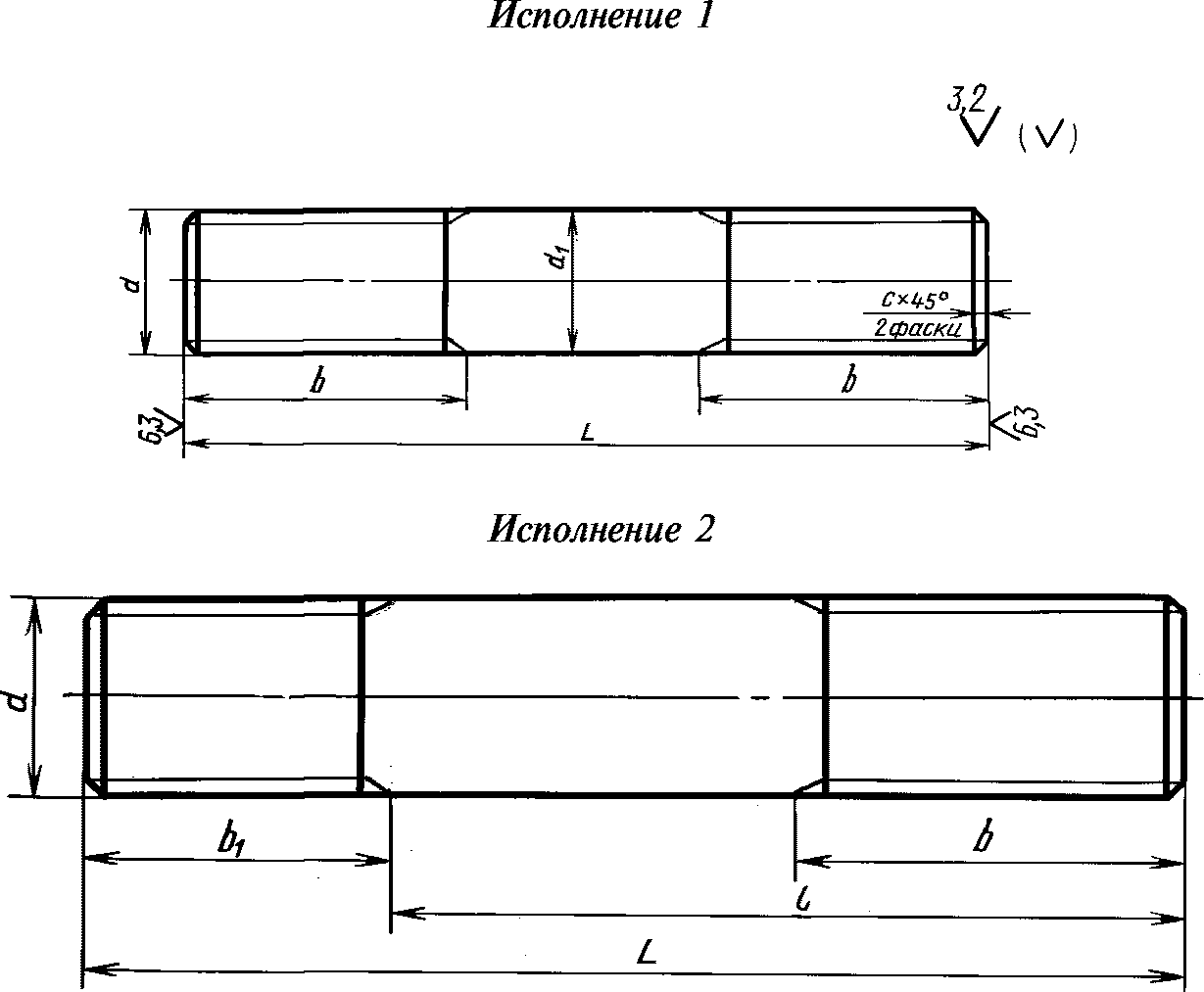

3. Размеры шпилек должны соответствовать указанным на черт. 1 - 3 и в табл. 1, 2.

--------------------------------

<*> Размер для справки.

--------------------------------

<*> Размер для справки.

--------------------------------

<*> Размер для справки.

Примечания:

1. Шпильки с размерами, заключенными в скобки, по возможности не применять.

2. Диаметр гладкой части d₁ шпилек типа А с мелкой резьбой, выполняемой накаткой, при d > 52 мм должен быть равен среднему диаметру резьбы. Допускается диаметр гладкой части шпилек типов Б, В, Г и Д выполнять размером среднего диаметра резьбы, выполненной методом накатки.

3. Размеры радиусов перехода R и концевых фасок не распространяются на шпильки, резьба которых выполняется методом накатки.

4. Длину ввинчиваемого резьбового конца допускается выполнять равной 1,6d или 1,8d на шпильках всех типов.

5. Допускается на шпильках типов Г и Д не делать расточку осевого отверстия d₆, при этом на шпильках типа Г цилиндрический выступ допускается выполнять по высоте l₂, равной удвоенному шагу резьбы.

6. Допускается на шпильках типов В, Г и Д осевое отверстие выполнять диаметром d₃, равным 6,7 мм для шпилек М30 и М36 и 8,5 мм для шпилек М42 и М48, размеры гнезда под рым-болт - по ГОСТ 4751-73.

7. Допускается уменьшение диаметра d₇ на величину шага резьбы.

8. Допускается для шпилек типов В, Г, Д с номинальным диаметром резьбы до М60 осевое отверстие d₃ и гнездо под рым-болт не выполнять.

9. Неуказанные предельные отклонения размеров: H14, h14, по ГОСТ 25670-83.

Примеры условных обозначений:

Шпилька типа А, исполнения 1, с диаметром резьбы 48 мм, с крупным шагом резьбы 5 мм, с полем допуска 6g, с длиной шпильки 200 мм, с длиной резьбового конца 90 из стали марки ЭП182, категории IV, группы качества 2, без покрытия:

То же, исполнения 2, с мелким шагом резьбы 3 мм, с полем допуска 6g, с длиной ввинчиваемого конца l₁ = 65 мм, с длиной резьбового конца l₀ = 90 мм, вакуумно-дугового переплава, без покрытия:

То же, из стали 35, категории II, группы качества 3, с покрытием 02, толщиной 9 мкм:

4. Резьба метрическая - по ГОСТ 24705-81.

5. Масса шпилек приведена в приложениях 1 - 7.

6. Технические требования - по ГОСТ 20700-75.

Примечания:

1. Шпильки с размерами, заключенными в скобки, по возможности не применять.

2. При применении шпилек с длиной более 750 мм длина резьбы шпилек должна соответствовать ряду Ra 40 ГОСТ 6636-69.

3. Длина l шпилек А2, Б2, В, Г и Д2 более 0,25d + b по ряду Ra 40 и дополнительному ряду ГОСТ 6636-69.

4. Допускается для шпилек типов В, Г и Д уменьшение длины резьбового конца b, но не более чем на 0,25d.

5. Длину шпилек типов А и Б необходимо выбирать так, чтобы выступание шпильки из гайки типа А в резьбовом соединении было не менее шага резьбы, включая фаску на конце шпильки.
